Схема электропроводки в доме — 110 фото правильного размещения основных элементов
К проведению электричества в доме следует отнестись с должными вниманием и ответственностью. Особенно важно это в случае, если работа будет проводиться хозяином дома самостоятельно. Стоит также перед началом работы просмотреть фото схем электропроводки.
Как действовать
В частных домах проводить электричество лучше перед отделочными работами. Начать можно сразу после того, как будут доделаны стены и покрыта крыша. Начало электропроводки стоит начать с выбора, двухфазным (то есть на 220 Ватт) или трехфазным (380 Ватт) будет ввод. После чего следует разработать схему разводки электропроводки.
Также нужно рассчитать, оборудование какой мощности потребуется и приступать к подаче документов и получению проектного плана. При этом вряд ли технические условия позволят выделить мощность от 5 килоВатт. После этого можно выбирать все составляющие и комплектующие, покупать их, а также счетчик, автоматы и кабели.
Все описанные манипуляции стоит относить к подготовительным. Далее можно переходить к непосредственному подведению электричества к дому.
Самостоятельно этого сделать нельзя, такие действия может выполнять только специализированная организация, владелец дома может решить только, какого типа будет подводка – она может осуществляться по воздуху или под землей.
Затем осуществляется установка автомата и счетчика. После установки щитка электроэнергия заводится непосредственно в дом. При этом следует помнить о схеме подключения электропроводки в частном доме.
После того, как будет закончено подведение электричества к дому, можно приступить к прокладыванию кабеля в самом помещении непосредственно. Также устанавливаются и подключаются розетки и выключатели.
Следующий этап электропроводки в доме – заземление и подключение электричества. После этого систему следует протестировать, затем можно будет получать акт. Получение последнего означает, что электроэнергию можно подключать и использовать.
Такая последовательность действий не является обязательной, это скорее общий порядок. Каждый конкретный случай требует учёта всех нюансов, также важны технические условия, а также проект. Также, важно заметить, что документы лучше начать готовить заранее, к тому же, подготавливать технические условия можно в течение двух лет.
Выбор типа
Частный дом может быть оснащен однофазным или трехфазным напряжением. Первый вариант предполагает напряжение в 220 Ватт, в соответствии с установленными нормами может быть предоставлено максимум от 10 до 15 килоВатт. Второй вариант предполагает, что к дому подводится напряжение в 380 Ватт. А максимально для этого варианта предоставляется 15 килоВатт.
Трехфазное соединение используют, если предполагается подключение оборудования с большой мощностью, например, электрических плит, отопительных котлов или духовок. В то же время, подключение трехфазного подвода предполагает соблюдение более высоких требований, поскольку травмоопасность будет более высокой.
В связи с этим, если в доме отопление не будет электрическим, то устанавливать три фазы не обязательно. Такого подхода следует придерживаться и при установлении электропроводки в гараже. Если оборудование не требует высокого напряжения, то и трехфазную сеть подключать не нужно.
После определения типа, можно разрабатывать план, по которому будет осуществляться электрификация. В таком плане нужно будет указать каждый из электрических приборов и места их расположения, определиться с выключателями и розетками.
После определения с необходимыми электроприборами, следует рассчитать, какое напряжение они потребуют. После определяются группы потребления, в соответствии с чем к разным комнатам будут подводиться разное количество линий.
После описанных манипуляций, стоит определиться с расположением щитка, которое регулируется только в части расположения на относительном состоянии от системы трубопровода. Затем устанавливается автомат и электричество подается в дом.
Если проводка была сделана самостоятельно, то нужно обратиться к специалистам, чтобы была проверена безопасность соединения. Некоторые отличия будет иметь электропроводка в квартире, что обязательно нужно учитывать.
Фото схемы электропроводки в доме
Также рекомендуем посетить:
- Детектор скрытой проводки
- Пайка проводов
- Кабель в землю
- Заземление в частном доме
- Открытая электропроводка
- Однофазный двигатель
- Крепление кабеля
- Распределительная коробка
- Маркировка проводов
- Распределительный щит
- Установка выключателя
- Фотореле для освещения
- Показания электросчетчика
- Дифференциальный автомат
- Провод СИП
- Электропроводка в деревянном доме
- Точечные светильники
- Подключение люминесцентных ламп
- Магнитный пускатель
- Освещение участка
- Подключение светильника
- Соединение проводов
- Подключение диммера
- Скрытая электропроводка
- Электрозвонок
- Сечение провода
- Ремонт утюга своими руками
- ВВГ кабель
- Монтаж электропроводки
- Замена электропроводки
- Датчик движения для включения света
- Схема электропроводки в доме
- Стабилизаторы напряжения для дома
- Смеситель на кухню
- Свет в аквариуме
- Штробление стен
правила проектирования и советы по разводке электрики
Схема электроснабжения частного дома – это множество упорядоченных кабелей, проводов, защитных устройств. Правильный подбор параметров, характеристик элементов схемы гарантирует безопасность и комфорт владельцев недвижимости.
Если схема составлена правильно, с учетом требований ПУЭ и других нормативных документов, опасаться нечего — в комнатах всегда будет свет, тепло, а электрические приборы не сломаются от скачков напряжения или короткого замыкания в сети. Поэтому проектированию электрики стоит уделить особое внимание.
Предлагаем разобраться во всех тонкостях этого процесса. В статье обозначены общие требования к проектированию электросети, приведены практичные советы по выбору проводов, а также подробно рассмотрены типовые схемы разводки электрики.
Кроме того, мы подготовили обзор частых ошибок, учет которых поможет избежать недочетов в разработке и монтаже сетей электроснабжения.
Содержание статьи:
- Общие правила проектирования электросети
- Рекомендации по выбору проводов
- Разбор схем электропроводки
- Вариант #1 – общая схема-план для всего дома
- Вариант #2 – образец монтажной схемы
- Вариант #3 – техническое решение для небольшого дома
- Вариант #4 – электросхема для подвала/гаража
- Вариант #5 – принципы кухонной разводки
- Обзор частых ошибок проектирования
- Выводы и полезное видео по теме
Общие правила проектирования электросети
Когда электроприборов было мало, а для освещения хватало нескольких лампочек на 40-60 Вт, для устройства системы электроснабжения составлялась примитивная схема, включающая несколько выключателей и розеток.
Сейчас, с появлением большого количества энергозависимых бытовых приборов, схема обязательно дифференцируется на групповые линии, защищаемые автоматическими выключателями и другими устройствами.
Только в одной кухне может подключаться до десятка устройств, 2-3 из которых – мощные агрегаты, требующие выделенных электролиний с кабелем увеличенного сечения и отдельных розеток
Если продумать все нюансы расположения электропроводки в частном доме, с учетом использования медного провода, она прослужит не менее 20 лет. Обычно схему составляют вместе с проектированием нового дома или перед капитальным ремонтом.
Начать следует с указания мест установки таких элементов, как:
- розетки;
- выключатели;
- распределительные коробки;
- осветительные устройства;
- мощные бытовые приборы;
- электрощиток.
На этом же этапе следует определиться со способом прокладки кабелей – открытым или закрытым. В домах с оштукатуренными стенами обычно используют закрытый способ, с деревянными – открытый.
Какую бы схему вы не использовали, существует ряд правил, от которых отступать нельзя. Они прописаны в нормативной документации, а их эффективность доказана десятилетиями.
Вот несколько важных аксиом электромонтажа, которые потребуются и для составления схемы:
Галерея изображений
Фото из
Электрические провода, кабели прокладываются горизонтально и вертикально. Данная норма отражает десятилетия опыта эксплуатации схем
При прокладке провода нельзя его поворачивать под острым или тупым углом, любой поворот линии должен равняться 90°. От распределительных коробок и щитов провода также отходят под прямым углом, диагональное расположение для сокращения расстояния и экономии материала запрещено
Нельзя располагать провода в непосредственной близости к оконным и дверным проемам, нишам и порталам. Минимальное расстояние от штроб и кабелей, проложенных открытым способом, – 15 см. Соответственно, розетки и выключатели должны находиться также на расстоянии не менее 15-20 см
Оптимальное расстояние от розеточного блока до «чистого пола» – 30-40 см. Исключение составляют силовые розетки, установленные в рабочей зоне на кухне, а также в ванной комнате, для фена или бритвы. Их монтируют над столом или раковиной – для удобства пользования
Установку розеток для компьютерной техники и телевизоров нужно продумать заранее, определив их место расположения. Для экономии места рекомендуем использовать современные модульные блоки с сетевыми, телевизионными разъемами и розеточными группами
Для мощных бытовых устройств – электроплит, кондиционеров, стиральных машин, других – предусматривают отдельные линии, защищаемые автоматическими выключателями, другими устройствами
Распределительный электрощиток с устройствами защиты устанавливают на высоте, удобной для обслуживания – примерно на расстоянии 150-170 см от пола. Такая высота служит дополнительной страховкой от проникновения в щит маленьких детей
Оборудуя разводку на кухне, обязательно следует учитывать расположение газовой трубы, которая обычно проходит вдоль наружной стены. По правилам безопасности и монтажа электроустановок, минимальное расстояние от электролинии или розетки до трубы газа – 20 см
Провода расположены параллельно или перпендикулярно полу/потолку
Угол поворота проводов строго прямой
Расстояние от электролинии до дверей и окон
Удаленность блока розеток от пола
Розеточные блоки для оргтехники и видеоаппаратуры
Индивидуальное электроснабжение мощных бытовых потребителей
Высота установки распределительного щита
Расположение электролиний относительно газовой трубы
Кроме правил, следует учитывать и личный комфорт. Например, у двуспальной кровати обычно монтируют две розетки – по одной с каждой стороны.
Выключатели располагают на высоте 80-90 см от пола. В больших холлах, коридорах, комнатах .
Для экономии электроэнергии на лестницах, ведущих на второй этаж или на чердак, устанавливают светодиодные светильники с датчиками движения, которые включаются только в присутствии человека
Обязательно следует заземлять все металлические розетки и предметы, связанные с электролиниями. Для заземления в электроустановках используется третья жила кабеля – провод в желто-зеленой изоляции.
Рекомендации по выбору проводов
В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит, для прокладки проводов используют скрытый способ.
Чтобы обеспечить дополнительную защиту, а в случае ремонта быстро заменить кабель, его помещают в негорючего полимера.
В домах из бруса или оцилиндрованного бревна для сохранения ретро стиля используют открытый способ прокладки проводов, приобретая декоративную продукцию – скрученную проводку, ролики, стилизованные выключатели и розетки
Чтобы правильно , специалисты производят расчеты, связанные с определением нагрузки.
Однако, опираясь на типовые схемы и многолетний опыт, квалифицированные электромонтажники придерживаются следующих параметров:
- осветительные контуры – 3*1,5 мм² или 3*2 мм²;
- розеточные группы – 3*2,5 мм²;
- электроплита/духовка – 3*4 мм²;
- кондиционер – 3*2,5 мм², для приборов приборы мощнее 5 кВт – 3*4 мм²;
- отопительные котлы – 3*4 мм² и более (по рекомендациям производителя).
Оптимальный тип кабеля – медный трехжильный: ВВГнг, ШВВПнг. Использовать провода с сечением меньше указанного нельзя, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.
Разбор схем электропроводки
Рассмотрим несколько типовых схем, которые используют при строительстве или капремонте. Все варианты объединены наличием защитной группы: делением разводки электрики на контуры, каждый из которых подключен к отдельному автомату.
Вариант #1 – общая схема-план для всего дома
Это не монтажная схема, а перечисление всех электроустройств, которые планируется расположить в доме. По ней можно вычислить, сколько потребуется автоматов и , подсчитать общее количество электролиний, ведущих к щиту.
Здесь следует указать тип питающей сети, чтобы правильно выбрать кабель. Для 3-фазной сети берут 5-жильный кабель, для 1-фазной – 3-жильный.
За часть устройств отвечает организация, поставляющая электроэнергию в дом. Это электросчетчик и входное устройство защиты, которые обычно устанавливаются на наружной стене дома или на столбе, подводящем кабель (+)
Электрощит располагают в отдельном помещении внутри дома, в коридоре, в находящемся рядом гараже. Там же устанавливают стабилизаторы напряжения и резервный генератор, который снабжает дом электроэнергией в периоды отключения централизованной линии.
Для удобства обслуживания двух- или трехэтажного особняка на каждом этаже также . Все распределительные щиты подключены к вводному кабелю – медному проводу с сечением 15-35 мм².
На устройствах защиты экономить не стоит: рекомендуется установить УЗО на каждый розеточный контур, автоматы на световые линии для каждой комнаты, а также для кондиционеров, котла отопления, системы «теплый пол» и др.
Если в отдельной комнате планируется расположить несколько светильников и розеток, то на входе нужно смонтировать . В ней соединяют вводный кабель с линией освещения и розеточной группой.
Вариант #2 – образец монтажной схемы
Чтобы начертить монтажную схему, нужно взять план дома и обозначить на нем места установки электроустройств.
Этот документ становится основой для составления сметы – по нему легко сосчитать не только количество выключателей, розеток и дополнительных материалов, но и подсчитать метраж проводов.

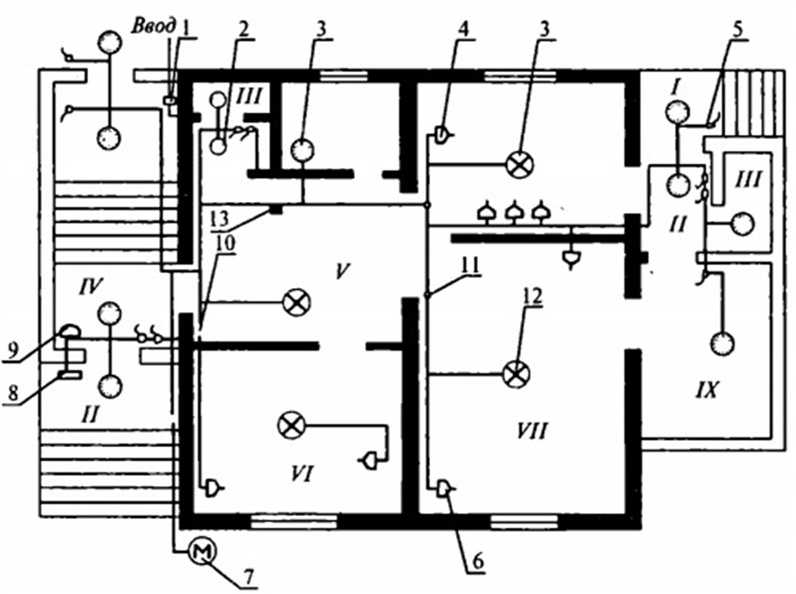

Монтажная схема электросети одноэтажного дома. Чтобы было легче ориентироваться в электрических линиях, ведущих от электрощита к комнатам, контуры обозначены разными цветами
Обязательно обозначается точка ввода силовой линии в дом и место установки электрощита. Затем, на отдельных линиях, следует отметить распределительные коробки, электроустановки, осветительные приборы.
Устройства высокой мощности также нужно обозначить, так как они запитаны от индивидуальных линий.
Если к зданию подключены хозяйственные постройки – баня, гараж, мастерская – это тоже должно быть отражено на схеме, так как является частью разводки электрики в конкретном частном доме.
Для схем, нарисованных от руки, специальных условных знаков нет, главное, чтобы владелец дома и монтажники понимали, что кроется за каждым символом. Однако лучше использовать , чтобы впоследствии самому разобраться в проекте.
Вариант #3 – техническое решение для небольшого дома
Все планы и схемы похожи, так как строятся по одному и тому же принципу, однако могут различаться количеством установленных розеток и контуров освещения, следовательно, и числом подключенных к ним защитных устройств.
Образец схемы для одноэтажного дома, внутри которого расположено 3 комнаты, коридор, кухня, санузел. Электролинии собраны так, что одна из них объединяет коридор и комнату, вторая – 2 комнаты
Перед сетью устанавливают входной рубильник, которым при необходимости можно обесточить весь дом и отключить прибор учета электроэнергии. Затем следует счетчик, и уже после него – защитные группы.
Для мощных агрегатов, таких как котел отопления или стиральная машинка, устанавливают автоматы на 25-40 А. Сечение проводов тоже должно быть увеличено до 3,5-5 мм².
С помощью такой схемы не подсчитать метраж проводов, но количество розеток, распредкоробок, выключателей, УЗО, автоматов высчитать легко.
Вариант #4 – электросхема для подвала/гаража
Нередко подвал частного дома становится подсобным помещением, где устанавливают стиральную машину и оборудуют сушилку, погребом для хранения урожая или даже теплым гаражом. Гораздо удобнее, когда подобное помещение полноценно оборудовано розетками и светильниками.
На схеме – разводка электросети с прибором учета электроэнергии. Если гараж находится в подвале или в пристройке, отдельный счетчик не нужен
Если не брать в учет счетчик, на электрощитке останутся входные автоматы защиты, шина заземления, УЗО на 20 А, три контурных автомата: на линии освещения, для розеток и для компрессора. Дополнительное мощное оборудование также нуждается а автоматической защите.
Вариант #5 – принципы кухонной разводки
Схема в частном доме практически не отличается от аналогичной схемы для городской квартиры.
Ее особенностью является большое количество подключенных электроприборов, следовательно, потребуется выделить несколько электролиний с отдельными автоматами защиты.
Основная сложность – размещение розеточных блоков таким образом, чтобы они были рядом с приборами и в то же время в свободном доступе, для возможного ремонта или переключения приборов (+)
При составлении вертикально ориентированной схемы необходимо отобразить на бумаге мебельный гарнитур с расстановкой всей техники.
Безрозеточные соединения, например, у духового шкафа, производят под столешницей, возле стены, тогда как розетки для тостера, электрочайника, мультиварки, комбайна лучше вынести над рабочим столом.
Небольшие бытовые приборы легче отключать от сети, если электроустановочное устройство находится под рукой. Розетки, монтируемые около раковины, должны обладать от IP44 или выше.
Обзор частых ошибок проектирования
Недочеты в схеме или планировании работы влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании электросети. Результатом может стать выход из строя дорогого оборудования, а что еще хуже – электротравма одного из жильцов.
Каких ошибок следует избегать:
- использовать некачественную продукцию без маркировки и сертификации;
- производить расчеты «один-в-один» – любые технические изделия и материалы необходимо приобретать с запасом;
- закладывать в проект монтаж обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
- планировать применение закрытой проводки – более сложной и подчиняющейся списку требований ПУЭ;
- проектировать коммутацию в одной распределительной коробке низковольтных и мощных силовых проводов;
- планировать соединение проводов опасными для дальнейшего обслуживания и эксплуатации скрутками; лучший вариант – готовые клеммы;
- составлять цепи из алюминиевых и медных проводов, а также использовать алюминиевую проводку.
Некоторые ошибки касаются неправильных расчетов. Например, штробы под кабель при закрытом способе монтажа должны закладываться на глубину 2-2,5 см, не меньше.
Неправильно располагать распределительные коробки внизу или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной потолочной плиты
Нельзя подключать заземление розеток с помощью шлейфа, производить заземление на чугунные канализационные или стальные газовые трубы.
Если вы не знаете, как правильно провести электрическую проводку в доме, обратитесь в проектную организацию. Специалисты выедут на место и составят схему разводки, опираясь на конкретные условия монтажа.
Выводы и полезное видео по теме
Разбор поэтажной схемы:
Правила составления схем электромонтажа:

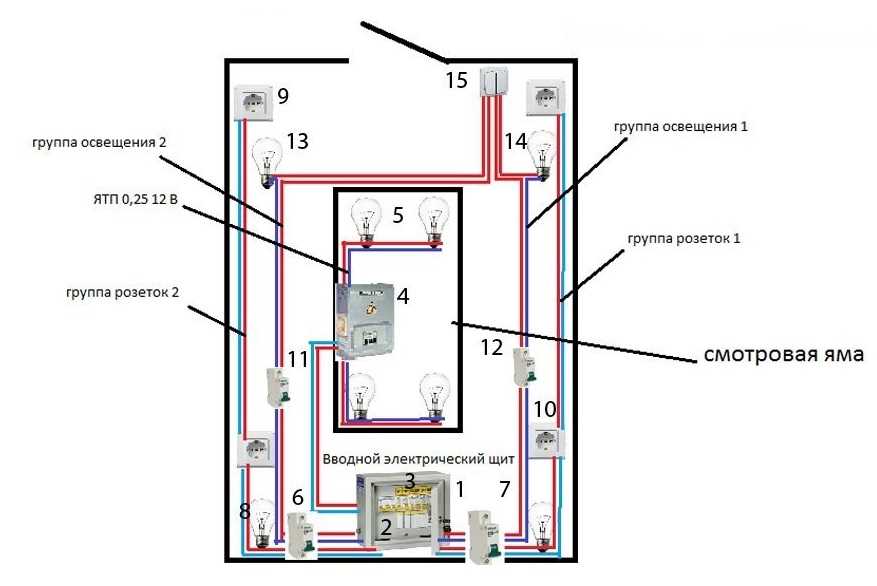

Описание схемы устройств на распределительном щите:
Ответственность и риски за «самодеятельность» при составлении проекта ложатся на плечи владельца дома. Если вы не имеете соответствующего образования и опыта, рекомендуем заказать документы в организации, которая занимается профессиональными разработками проектов электроснабжения.
У вас есть личный опыт проектирования и разводки электрики в частном доме? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.
Схема электропроводки дома – все, что вам нужно знать
1. Что такое схема электропроводки дома?
Схема соединений представляет собой графическое представление электрической цепи, где элементы контура и сигнальные соединения между устройствами и источником питания показаны обычными способами в виде упрощенных форм. Таким образом, электрическая схема дома — это электрическая схема дома.
Схема электропроводки дома представляет собой схему электропроводки для любой электрической цепи в вашем доме, которая нарисована максимально точно, чтобы электрик (или вы сами) могли легко ориентироваться в случае необходимости. Диаграмма состоит из соединений между элементами схемы и их отношений к источнику питания и от него.
Он учитывает размеры комнаты, а также точки входа и выхода, сделанные с учетом легкости доступа к этим точкам.
Нажмите здесь, чтобы загрузить EdrawMax
(для Win)
Советы: Файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.
Щелкните здесь, чтобы загрузить EdrawMax
(для Mac)
Советы: Файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.
Щелкните здесь, чтобы загрузить EdrawMax
(для Linux)
Советы: Файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.
Схема электропроводки дома
Схемы электропроводки дома можно определить следующим образом:
Это визуальное представление или дизайн всей системы электропроводки или схем дома (или комнаты), который помогает в создании системы распределения энергии, которая может использоваться для питания различного оборудования и приборов в доме посредством надлежащего установка и эксплуатация различных элементов, включенных в проект, таких как электрические розетки, основание счетчика, выключатели и выключатели и многое другое.
В этой статье мы поговорим о различных аспектах базовой схемы электропроводки дома. Мы поймем, что это такое, зачем нам это нужно, какие преимущества мы можем получить от этого, а также принципы и символы, задействованные во всем процессе. Наконец, мы возьмем несколько примеров и посмотрим, как мы можем нарисовать электрическую схему дома.
2. Почему мы используем электрическую схему дома?
Не может быть сомнений в важности электрической схемы дома. Но тем не менее, мы должны рассмотреть необходимость его использования. Как я уже сказал, это жизненно важная часть электропроводки в вашем доме. Причины следующие:
Финансовые:
Электрик может только оценить количество проводки, необходимой для установки электрической системы. С другой стороны, электрическая схема дома может дать точное значение. Скажите, что ваш электрик не использует электрическую схему дома, это может привести к серьезной неэффективности. Возможны два варианта развития событий:
Во-первых, без точной суммы ваш электрик может в конечном итоге использовать больше проводки, что может привести к потере дополнительной установки и, следовательно, к пустой трате денег;
Во-вторых, может случиться и обратное: меньшее количество проводки означает трату времени на покупку оставшейся проводки, что приводит к задержке работ и неэффективному расчету затрат.
Сроки:
Не только финансы, но и сроки работы. Без достаточного количества проводки вам нужно будет купить больше или дождаться доставки новой установки. Это может затруднить сроки работы, особенно в крупных проектах, таких как многоквартирный дом или кондоминиум.
Предотвращение травм:
При работе с электрическими системами нас всех учат заботиться о вашей безопасности. Травмы могут случиться где угодно, когда угодно и по многим причинам. Полезная схема электропроводки дома может показать электрикам, где лежат точки повреждения во всей сети. Это может помочь им избежать острых мест, открытых проводов под напряжением и многих других подобных сценариев. Травма будет означать задержку во времени, а также дорогостоящий больничный счет. Таким образом, электрическая схема дома также служит самым безопасным средством лечения в таких случаях.
Таким образом, мы можем сказать, что без электрической схемы дома установка правильной электрической системы является практически невыполнимой задачей даже для самого опытного электрика.
3. Стандартные символы на схеме домашней проводки
На схемах проводки используется набор специальных символов, обозначающих различные элементы схемы, такие как выключатели, лампочки, электрические розетки, выключатели, детекторы дыма и многое другое. Есть статья, посвященная электрическим символам.
В следующей таблице перечислены наиболее важные символы вместе с их названиями.
Помимо этих 20 символов, есть некоторые символы освещения, электричества и телекоммуникаций, а также символы стен, корпусов или конструкций, которые используются в электрической схеме дома.
4. Примеры схем электропроводки дома
В этом разделе мы рассмотрим три примера схем электропроводки дома, для спальни, ванной комнаты и подвала дома. Найдите больше шаблонов электрических планов.
Схема электропроводки спальни
Рассмотрим простую спальню с двумя лампочками и одним потолочным вентилятором. Схема электропроводки дома в этом случае будет выглядеть следующим образом.
Здесь мы видим, что провода под напряжением, нейтраль и заземление имеют цветовую маркировку для справки: красный, черный и зеленый цвета соответственно. Первый выключатель подключается к лампочке номер один, а выключатель номер три подключается ко второй лампочке. Это простые соединения с соответствующими проводами под напряжением и нейтралью. Второй переключатель подключается к потолочному вентилятору через диммер или регулятор для увеличения или уменьшения скорости вращения вентилятора.
Щелкните здесь, чтобы загрузить EdrawMax
(для Win)
Советы: файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.
Щелкните здесь, чтобы загрузить EdrawMax
(для Mac)
Советы: Файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.
Щелкните здесь, чтобы загрузить EdrawMax
(для Linux)
Советы: файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.
Пример схемы электропроводки дома
Схема электропроводки ванной комнаты
Рассмотрим следующую схему электропроводки ванной комнаты. Здесь мы видим три выключателя в центральном распределительном щите. Первый переключатель соединяет четыре 60-ваттные лампочки слева над умывальником. Второй выключатель подключается к центральному потолочному вентилятору и двум 50-ваттным светильникам, подключенным к третьему выключателю.
Линейное напряжение T-stat 180 В подключено к находящемуся под ним напольному обогревателю.
Нажмите здесь, чтобы загрузить EdrawMax
(для Win)
Советы: Файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.
Щелкните здесь, чтобы загрузить EdrawMax
(для Mac)
Советы: Файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.
Щелкните здесь, чтобы загрузить EdrawMax
(для Linux)
Советы: Файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.
Схема электропроводки в ванной комнате
Схема электропроводки в подвале
Как видно из следующей схемы электропроводки в подвале, квадратные узоры — это выключатели, а круглые или прямоугольные узоры — это осветительные приборы. На простой электрической схеме показаны последовательные и параллельные соединения различных электроприборов, таких как лампочки. Различные участки, окрашенные в разные цвета, здесь не представляют собой цветовую маркировку проводов.
Нажмите здесь, чтобы загрузить EdrawMax
(для Win)
Советы: Файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.
Щелкните здесь, чтобы загрузить EdrawMax
(для Mac)
Советы: Файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.
Щелкните здесь, чтобы загрузить EdrawMax
(для Linux)
Советы: файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.
Пример электрической схемы дома
5. Как нарисовать электрическую схему дома с помощью EdrawMax?
Здесь мы рассмотрим шаги, необходимые для создания электрической схемы дома с помощью EdrawMax. Однако, прежде чем мы начнем, есть несколько вещей, которые вам нужно знать об интерфейсе.
Шаги для выполнения
- Шаг 1: Запустите чертеж, следуя указанному пути: Доступные шаблоны > План этажа > Электрика и телекоммуникации > страница чертежа открывается
- Шаг 2: Символы перетаскивания формируют библиотеку символов в пространство рисования и размещают там, где вам нужно.
- Шаг 3: Соедините символы либо с помощью символа провода из библиотеки символов, либо с помощью кнопки изогнутого соединителя на панели инструментов.
- Шаг 4: Наконец, сохраните свою работу и экспортируйте ее из меню «Файл» и поделитесь ею с помощью параметра «Экспорт и отправка».
6. Советы по эффективному рисованию схемы электропроводки дома
- Убедитесь, что в планах спальни, ванной комнаты и кухни предусмотрено достаточно розеток. Вы должны держать по крайней мере три в каждом случае.
- Четко представьте, где вы хотите расположить мебель, и расположите розетки соответственно для обеспечения легкого доступа.
- Наружное освещение также важно, поэтому старайтесь располагать розетки рядом с дверями.
- Разумно решите, как будет проложена проводка. Чтобы не было утечек, перекрестных соединений или любых других факторов, связанных с безопасностью, нигде не держите открытые провода под напряжением.
7. Часто задаваемые вопросы о электрической схеме дома
Что такое электрическая проводка дома?
Электропроводка в доме соединяет провода от главного распределительного щита с электрическими устройствами в доме, такими как розетки, вентиляторы и светильники. В него входят электрические кабели и другие аксессуары, которые распределяют непрерывную подачу электроэнергии на различные электроприборы в доме. Электропроводка необходима для правильной работы выключателей, выключателей и электрических розеток. Обычно при разводке дома также устанавливаются розетки и розетки.
В проводке дома, какой цвет является горячим, и что означают цвета проводки дома?
Черный, синий и желтый цвета обозначают горячие провода в электропроводке дома. Горячий провод несет электричество от выключателя и подает его ко всем электроприборам в доме. Мы используем проводку дома цветов , когда делаем электрическую цепь, и это необходимо для безопасности устройств и для составления плана проводки дома, прежде чем он будет установлен в доме. Белый и серый провода холодные, но по ним может проходить электричество, и к ним небезопасно прикасаться.
Что такое электрическая схема однофазного дома?
На схеме однофазной электропроводки дома изображена схема и компоненты однофазной цепи. Он также широко известен как силовая цепь переменного тока. На графике представлены два провода, один для подачи электричества, а другой в качестве нейтрального провода. Фазный провод соединяет электроприборы с выключателем, а нейтральный провод возвращает цепь к источнику питания. Нейтральная точка цепи электропроводки обычно подключается к земле.
Схема электропроводки в частном доме на 220 В
Когда мы рассматривали, как провести электропроводку в доме, то особое внимание уделили созданию схемы, на которой должны быть отображены все элементы электросети, начиная от вводного автомата и заканчивая розетками в комнатах.
Сразу хочется отметить, что в данной статье мы рассматриваем только один из лучших вариантов проводки комнат. В реальности вы можете полностью доработать проект, исходя из таких факторов как: общая нагрузка от электроприборов, количество комнат, стремление к экономии электроэнергии и т.д.
Предлагаем вашему вниманию типовую схему электропроводки в Дом 220 В:
Из составных элементов электропроводки рекомендуем использовать:
- Счетчик электроэнергии двухтарифный, так как это поможет значительно сэкономить электроэнергию, например по тарифам 2019 года в Москве с двухзонной тарификации в ночной зоне (с 23:00 до 07:00) , 1 кВт/ч электроэнергии стоит 2,29 рубля, а в дневную зону (с 07:00 до 23:00) — почти втрое дороже, поэтому за каждый киловатт-час вы заплатите 6,18 р.
- Если есть возможность подключения трех фаз (380В) к дому — воспользуйтесь ею.
Во-первых, это позволит использовать провода меньшего сечения для подключения мощных потребителей. Во-вторых, для большинства электроплит и электрокотлов требуется трехфазный, двухфазный и компромиссный однофазный вариант подключения. В-третьих, если вы любите работать своими руками, то асинхронные электродвигатели проще подключить к трехфазной сети, они будут работать на полную мощность и более равномерно. Такие двигатели стоят на подавляющем большинстве машин. Если такой возможности нет, все равно нужно уделить должное внимание схеме однофазной разводки на 220В.
- Кабель по всему дому должен быть медным; лучше купить ВВГнг или ВВГнг-LS. Подходящий вариант выбирается после расчета сечения кабеля по мощности и току. Обычно кабель диаметром 1,5 мм.кв. выбирается для светильников, а 2,5 мм.кв. для розеток. Сечение отдельных линий мощных электроприборов рассчитывается индивидуально.
- Количество розеток рассчитывается индивидуально для каждого случая, поэтому на схеме разводки в доме мы указали одну розетку например (на самом деле может быть любое другое количество лампочек).
По всему многоквартирному дому рекомендуется создавать несколько розеточных групп, исходя из того, что во время ремонта не придется оставлять весь дом «без света». Такая же ситуация с освещением — есть желание и возможности, создать на электрической цепи несколько магистралей, каждая из которых будет обслуживать 1-3 группы потребителей. О том, как разделить электропроводку на группы, мы рассказали в отдельной статье.
- На вводе, сразу после счетчика, установите автоматический выключатель, соответствующий выделенной мощности на ваш дом. Эту информацию вы можете узнать из технических условий на подключение, договора электроснабжения или проконсультироваться в управляющей компании или энергоснабжающей организации . Что касается остальных автоматов, то для розеток их можно рассчитать на 16 А, а для осветительной группы на 10 А. По-хорошему, нужно рассчитать токовую нагрузку на жилой дом и подобрать наиболее подходящие характеристики автоматического выключателя. Розетки должны быть защищены от утечки тока устройством защитного отключения или дифавтоматом.
- Рядом с дачным домом есть гараж, который также питается от домового въездного щитка. Схему электропроводки в гараже мы подробно рассмотрели в соответствующей статье.
- Ввод электроэнергии осуществляется либо проводом воздушным СИП, ответвлением от опоры, либо подземным кабелем АВББШв или ВВГ, проложенным в трубе. Если у вас подземный ввод с алюминиевым кабелем АВББШв, по возможности замените его на медный аналог — ВББШв.
- Во всех комнатах лучше использовать светодиодные лампы, так как они более долговечны, потребляют минимум электроэнергии и могут использоваться абсолютно в любой комнате, хоть в ванной, хоть на кухне, не говоря уже о спальне.
- Отдельная группа розеток защищена для санузла, защищена УЗО 10 мА (другие розетки могут быть защищены УЗО 30 мА), что связано с повышенным риском поражения электрическим током (в помещении повышенная влажность). Подробнее об этом читайте в ПУЭ 7.1.48, 7.1.71-7.1.88.
- Заземление присутствует, на типовой схеме подключения мы не показывали каждую отдельную жилу (фаза, ноль, земля), чтобы не загромождать чертеж.
В том случае, если вы решили сделать схему разводки в доме трехфазной (на 380 В), вам придется подбирать другие элементы сети по характеристикам, однако принцип разводки кабелей в комнатах будет оставаться прежним. Только в этом случае, кроме того, нужно будет правильно распределить нагрузку по фазам.
На приведенной ниже схеме наглядно показано, как распределить однофазные потребители в доме на группы:
Обращаем ваше внимание на то, что в деревянном дачном доме (чаще дачный вариант постройки) электрическая цепь будет выглядеть иначе и элементы питания будут другими, что связано с требованиями пожарной безопасности!
Полезное видео по теме:
Советы по электромонтажу
Теперь вы знаете, как выглядит схема электропроводки в доме 220 В. Если у вас возникли трудности с проектированием, в любое время присылайте фото своего самодельного плана, чтобы наши специалисты могли проконсультировать и помочь.
