Каркасный дом своими руками — пошаговая инструкция (+фото)

Возведение каркасных домов становится все популярнее в России. Все новые технологии внедряются в строительство таких сооружений и неважно по какой технологии — финской или канадской — строится дом. В данной статье мы расскажем как построить каркасный дом своими руками, дадим пошаговую инструкцию, а также схемы, фото и видео поэтапного строительства.

Фундамент

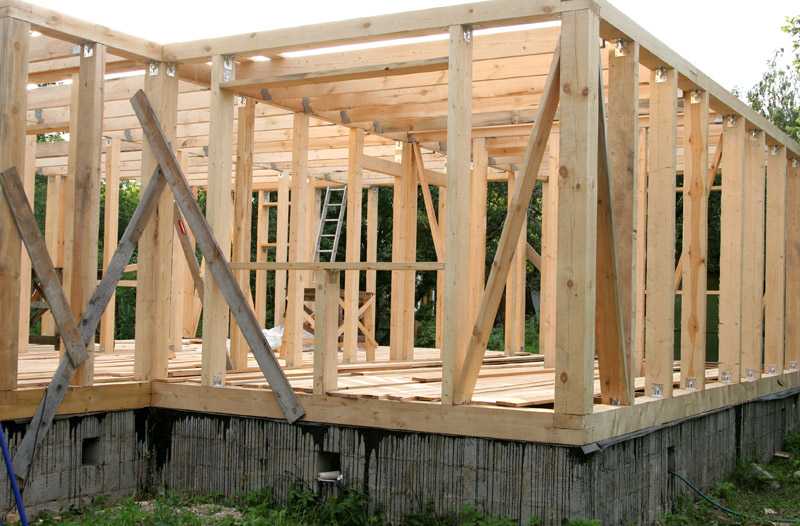

Фундамент под каркасный дом

Так как каркасные дома рекомендуется возводить не выше двух этажей, то массивный фундамент для них не требуется. Подойдет ленточный, сборный из бетонных блоков, столбчатый фундамент. Самое главное, чтобы они выполняли свое главное предназначение — обеспечивали жесткость рамы в пространстве.

Для этого в ленточном фундаменте применяется надежная и прочная арматура, а в столбчатом — деревянный или бетонный ростверк.

Монтаж каркаса

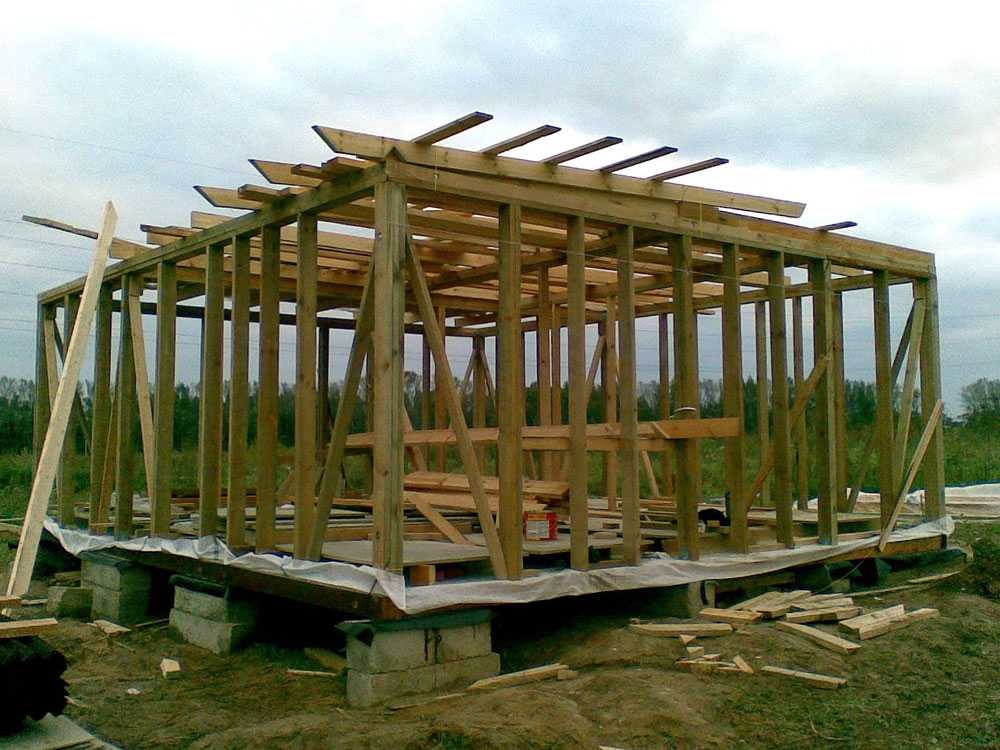

Схема каркасного дома

Каркасные дома возводятся с помощью деревянных или металлических конструкций. При самостоятельном строительстве последние применяют редко, они увеличивают стоимость постройки на 40-45%, но их применение позволяет сэкономить финансовые расходы на возведении фундамента, обуславливается это легкостью металлических конструкций.

Деревянный каркас лучше всего возводить из дуба, но можно и из других пород дерева. Брус должен быть из качественного леса сечением не меньше 150х150 мм. Угловые соединения не должны иметь зазоров. Выбирайте метод соединения шип-паз.

Обратите внимание! Металлическое соединение нежелательно, так как дерево гниет при соприкосновении с металлом. Со временем такой крепеж ослабнет, и дом начнет расшатываться. Деревянные нагели обеспечат надежное и долговечное крепление, а это гарантирует большой эксплуатационный срок каркасного дома.

Каркас должен быть раскреплен раскосами, они придают дому жесткость. В технологии строительства каркасного дома предусмотрен монтаж трех раскосов. Изготавливаются они из того же материала, что и стойки.

Снаружи дом обшивают досками или вагонкой шириной не больше 60 мм и под углом в 45°. Старые мастера не советуют прибивать их прочно, за первый год эксплуатации они могут разбухнуть и рассохнуться.

Пол

Фундамент и пол первого этажа

Изготовление пола каркасного дома начинается с прокладки деревянного бруса сечения 150х50 мм по периметру стен.

Обратите внимание! Его предварительно надо обработать антисептическим раствором.

Стелить брус надо на рубероид, а крепить через каждые два метра анкерными болтами. Особенное внимание уделите выставлению углов, проверяйте их с помощью уровня. Возможное отклонение 10 мм.

Сначала монтируются лаги, затем из дешевой обрезной доски делается черновой пол, между лагами укладывается утеплитель, а затем монтируются половые доски.

Стены

Процесс возведения каркаса

После монтажа пола можно приступать к строительству стен. Лучше всего их изготавливать секциями. Собираются они на сухой поверхности из бруса, равного по длине высоте будущего помещения. Ширину шага установки балок, вы выбираете сами, обычно это 300,400, 600 мм.

Обратите внимание! Все деревянные детали каркасного дома должны быть из одной породы дерева.

Окна

Окна в каркасном доме

По принятым строительным нормам окна должны составлять 18% площади стены. Старайтесь придерживаться этих размеров. В доме для круглогодичного проживания лучше установить стеклопакеты с двойным остеклением и большой площадью стекла.

Крыша

Стропильный каркас

Каркас крыши — главная часть всей конструкции дома. На каркас приходится большая часть механической нагрузки. Он должен изготавливаться по принятым правилам из качественного материала. Если вы все это выполните, у вас будет надежная и долговечная крыша. Кровельный материал, утеплитель и гидроизоляционный материал вы выбираете сами, исходя из своих финансовых возможностей.

Каркасный дом построить несложно, надо только выполнять все правила, предписанные этой технологией. Тогда в итоге вы получите красивый и теплый, надежный и долговечный дом.

Чем и как утеплить дом

Стены каркасного дома

Утепление каркасного дома зависит от того, какую роль он будет выполнять. Если вы строите дом для постоянного проживания, то утепление должно быть соответствующим. Дом представляет собой конструкцию из стоек, расположенных вертикально, скрепленных горизонтальными брусками.

Обратите внимание! В пустоты между брусками монтируют теплоизоляционный материал, сверху облицовывающийся различными отделочными деталями.

Какой теплоизоляционный и отделочный материал вы будете применять, во многом зависит от климатических условий места вашего проживания. Существуют таблицы, указывающие какую теплопроводность имеют различные материалы. Например, 4 см слой пенополистирола заменяет 14 см древесины или 86 см кирпича.

Видео

Предлагаем посмотреть серию видеороликов о строительстве каркасного дома:

Фото

Раскосы каркаса стен

Пирог крыши каркасного дома

Обшивка внешних углов

Верхняя обвязка

Нижняя обвязка

Каркас межкомнтаных перегородок

Перекрытие

Схемы

Предлагаем вам ознакомиться с некоторыми схемами, связанными со строительством каркасных домов:

Проект каркасного дома

Устройство каркасного дома

Устройство столбчатого фундамента

Схема фундамента каркасного дома

Вентиляционный зазор

Схема ветрозащиты в утеплении стен

Схема нижней обвязки

Схема черновой стяжки по грунту

Схема устройства полов

Схема пароизоляции

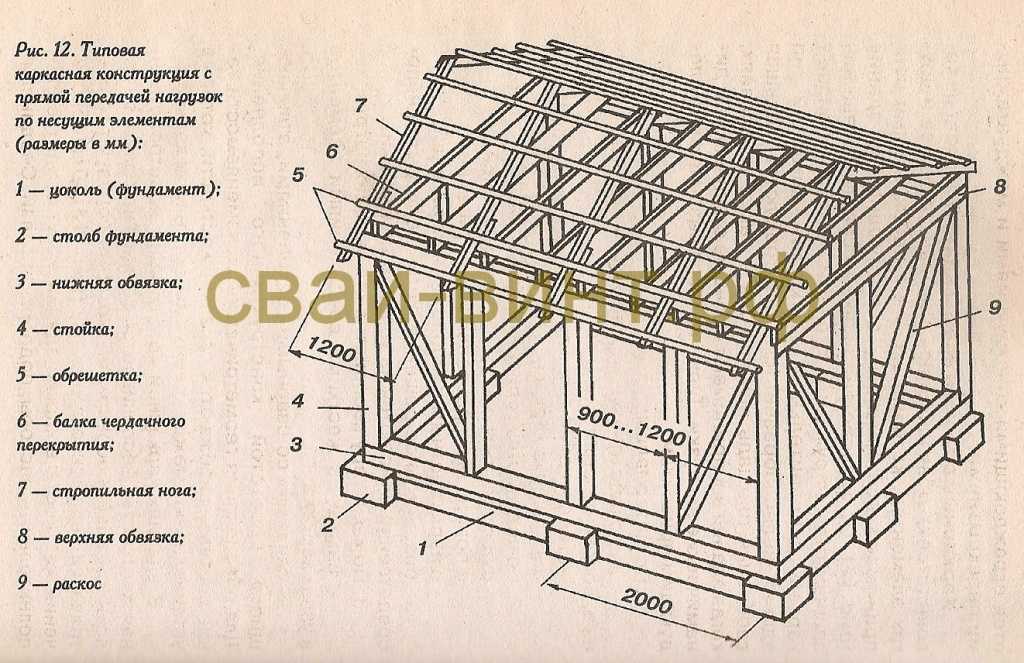

Основные конструктивные элементы каркасных домов

Элементы каркасного дома

Чертеж стены каркасного дома

Основание каркасного дома

Схема утепления стен

Стена в разрезе

Построить каркасный дом своими руками с нуля: пошаговая инструкция с фото

Содержание:

Есть мнение, что строительство каркасного дома вполне можно осилить самостоятельно. Например, заказать на заводе силовой каркас с инструкцией для самостоятельной сборки, чтобы сэкономить на бригаде сборщиков. При большем желании можно даже закупить материалы на строительном рынке, изготовить каркас и собрать дом полностью с нуля своими руками.

Но очевидно, что браться за такое мероприятие стоит, только досконально изучив каркасную технологию строительства, пообщавшись с профильными строительными компаниями и владея базовыми навыками сборки деревянных конструкций.

Изучить технологию необходимо для того, чтобы определиться с вариантами наполнения каркаса (утеплитель, пароизоляция, гидроизоляция), видами внутренней и внешней отделки, а также решить вопрос, будет ли устанавливаться вентилируемый фасад. От выбора вариантов напрямую зависит сложность работ и решение по самостоятельному их выполнению либо привлечению бригад по крайней мере на некоторые этапы сборки.

Постройка каркасного дома

Постройка каркасного дома: краткая инструкция

В деле самостоятельной сборки каркасного дома важно ничего не упустить и не допустить ошибок.

Проектирование. В него входит как архитектурная часть — дизайн дома, расположение помещений, стен и перегородок, окон и дверей, так и конструктивная и инженерная части — толщина стен, устройство силовых элементов, расположение санузлов, трассировка инженерных систем. Все параметры предварительно отражаются на схеме, чтобы можно было скорректировать некоторые моменты, проверить правильность расчетов, изменить планировку. Рабочие чертежи — это детальные схемы отдельных частей, с помощью которых можно выполнять все работы, придерживаясь указанных параметров.
Разметка и грунтовые работы. В первую очередь, местность под будущее строительство расчищается, потом делается разметка под проект дома. Необходимость выкопки котлована под фундамент и его глубина определяется типом фундамента. На выбор типа влияет геология грунта, вес и конфигурация будущего дома. Для свайного фундамента (свайно-винтовой, буронабивной) рыть котлован не надо, для ленточного заглубленного — надо. Если предполагается цокольный этаж или подвал — котлован будет глубоким.
Монтаж. Если предварительные работы были выполнены верно, во время монтажа останется собрать все детали в единое целое, получив готовый контур дома. В сборку входит установка силового каркаса, его наполнение, устройство пола и кровли, монтаж окон, дверей, внутренних перегородок.
Отделка. Производится как внутри, так и снаружи дома, с целью получить эстетически привлекательное, долговечное и простое в эксплуатации строение.

Этапы постройки каркасного дома

Рассмотрим основные этапы возведения каркасного дома по порядку.

1. Подготовка и разметка участка

Нельзя обойти стороной подготовительные работы. Они необходимы в строительстве любого дома, а тем более — каркасного, при возведении которого нужно придерживаться определенной технологии.

Для начала вам нужно проделать следующие работы на участке:

Очистка от мусора: не должно быть строительных элементов, веток, коряг, пней. Если вы приобрели участок со старой постройкой, необходимо ее демонтировать и убрать строительный мусор.
Подготовка въезда для транспорта. Свободный въезд на участок необходим как для вывоза мусора, так и для завоза строительных материалов. Важно предусмотреть возможность разворота техники на участке.
Выравнивание участка. Большое количество бугров, впадин и других неровностей будет мешать вам в разметке и оценке уклона рельефа. Черновое выравнивание надо произвести до старта строительных работ.
Создание временного склада. Продумайте, где будете хранить стройматериалы. При неровностях рельефа материалы лучше складывать на возвышенных местах, чтобы в них не скапливалась влага, а также соорудить навес для защиты от осадков.

Перед постройкой каркасного дома необходимо сделать разметку — это обозначение на местности, где будет располагаться будущее сооружение. Схему, созданную в электронном носителе или на бумаге в масштабе, корректно переносят на участок, используя бруски и веревки. Колья вкапывают в грунт, а между ними протягивают веревку для обозначения стен, как показано на фото:

Разметка для каркасного дома

Во время разметки измеряют углы, чтобы они были четко 90°, учитывают длину стен, указанную на схеме. Даже минимальных отклонений в расчетах и градусах нужно избежать — последствия чреваты перекосом стен от малейшей нагрузки — такой дом долго не простоит.

2. Виды фундамента: какой лучше для каркасного дома

В постройке каркасного дома не обойтись без закладки качественного фундамента. Он является основой, идеально ровной «подставкой», которая держит всю конструкцию. Цель — равномерно распределить вес дома для исключения любых его деформаций.

Каркасное строительство считается «облегченным», поскольку стены достаточно легки и не давят на грунт и фундамент так сильно, как кирпичные или бетонные строения. Поэтому основа под дом обычно используется достаточно простая, но способная выдержать несущие стены — это свайный или мелкозаглубленный ленточный фундамент. Тем не менее, при выборе типа фундамента важно учесть общий вес конструкции и состояние грунта.

Свайный фундамент

Требуется в случае, если грунты нестабильные, пучинистые, подвижные и зыбкие, частично размытые или наполненный влагой. Это встречается на глине или тяжелых суглинках, а также бывает, если возведение планируется неподалеку от реки или водоема. Подобного типа фундаменты предполагают установку свай, которые завинчиваются или забуриваются глубоко внутрь, где находятся неподвижные, стойкие слои почвы. Сваи могут быть металлическими винтовыми или заливными, когда в пробуренное отверстие заливается бетон по арматуре. На сыпучих грунтах для укрепления применяются специальные опалубки или обсадная труба.

Ленточный фундамент

Это каменная лента, которая уходит в грунт примерно на 100-400 мм. Сверху такой фундамент возвышается до 300 мм. Общая высота будет составлять до 700 мм. Ленту заливают в выкопанные ранее траншеи. Что касается заливки, то это бетонный раствор, который можно сделать самостоятельно. Сначала в траншее создают «песчаную подушку» до 100 мм, а сверху кладут арматуру из металла. После уже заливают раствором.

При желании можно ниже заглубить основу или сделать ее выше — параметры на ваше усмотрение. Для этого придется потратить больше материалов, но конструкция основания будет более громоздкой и массивной.

Плитный фундамент

Его другое название — плавающий. Он так именуется потому, что учитывает сезонные расширения почвы: основа будет приподниматься и оседать вместе с грунтом. Нельзя пренебрегать качеством материала: плита должна быть максимально устойчивой к нагрузкам, механическим повреждениям, отличаться прочностью и долговечностью.

Такой фундамент создают из арматуры и бетона. Арматуру перетягивают проволокой в виде сетки, чтобы усилить прочность. Плиту погружают в грунт на 100 или 200 мм — это минимальное заглубление. Можно обойтись и без этого — налить бетон сразу на гравийную подушку. Плита должна быть примерно до 300 мм в высоту.

Полезны водонепроницаемые добавки в бетон, чтобы плита была защищена от влаги. И тогда внутри дома никогда не будет влажных полов и сырости. Такой фундамент простоит долгие годы.

3. Обвязка брусом

В возведении каркасного дома не обойтись без обвязки. Сверху на установленные сваи кладут горизонтальные балки из бруса, которые и выполняют роль обвязки и служат для распределения веса дома. Чтобы создать прочную обвязку, как правило выбирают брус сечением 150х150 мм. Углы соединяют методом полулапы или в полдерева, что можно увидеть на фото:

Соединения углов

При использовании того или иного метода необходимо помнить о том, что здесь играет существенную роль толщина среза дерева. Полулапа — балка срезается таким образом, чтобы элементы находились под углом друг к другу. Полдерева — отрезается половина от толщины. Соединения скрепляются сверху пластиной. Также применяется металлическая скоба для лучшего укрепления. После этого угол обвязки устанавливают на фундамент и создают надежный крепеж с помощью металлического анкера. Не забудьте о том, что брус необходимо обработать специальным антисептическим раствором.

4. Монтаж каркасного дома

Инструкция монтажа начинается с каркаса — это очень важный момент, в котором нужно правильно подобрать доски, балки, соединить их по выбранной технологии.

Каркас

Поэтапная инструкция возведения каркаса:

Процесс измерения. Те места, где будут находиться стыки деревянных деталей, а также устанавливаться стойки, необходимо измерить рулеткой, чтобы не ошибиться в расчетах. После все обозначить карандашом, чтобы последующие работы выполнялись правильно.
Проверка углов. Сначала проверяют стойки — вертикальны ли они, имеются ли отклонения от нужного размера и угла. Выверяют угол соединения, а также горизонт верхней обвязки. Между балкой и стойкой должен быть угол четко 90° без малейших отклонений.
Подбор крепежа. Очень важно, чтобы все каркасные элементы были надежно скреплены между собой. Для этого подбирают наиболее прочные детали.

Сборка стен

Каркасный дом монтируют из элементов, которые заранее подготавливают и собирают отдельно наподобие детского конструктора. Готовые шаблоны и стены поднимают, подпирают балками для временной установки, после чего используют крепежные элементы для надежного соединения.

Как возводятся стены:

Сначала укладывают нижнюю обвязку.
Каркасы стен собираются отдельно для каждой стороны. Это вертикальные элементы, также нижние и верхние. Иначе такие детали называются шаблонами. Их поднимают и ставят на обвязку.
Сверху шаблонов возводится еще одна обвязка — верхняя. Она нужна для того, чтобы установить стропила кровли.

Шаблон обычно бывает высотой в 6 м или больше. Естественно, что самому справиться с такой громоздкой деталью никому не будет под силу. Поэтому желательно, чтобы шаблон поднимали три человека, не меньше. Если же стены требуются более высокими и длинными, то для их возведения соединяют несколько шаблонов в одно, используя резьбовые впадины.

Укосины

Это наклонные элементы каркаса, которые указаны в схеме дома. Они выполняют важную роль — повышают прочность всей конструкции. Для создания укосин берут доски 100-50 или 150-50 мм. Чтобы детали располагались правильно, внимательно изучите схему, а также посоветуйтесь со специалистом в этом деле, чтобы монтаж был выполнен идеально точно.

Ригель

Ригель — это доска, расположенная горизонтально. Ее крепят вместе с доской, которая находится в верхней обвязке. Сначала ригель закрепляют в шаблон, который собирается на земле. Для создания этого элемента применяют деревянные элементы с толщиной 50 мм и более. Именно ригель влияет на то, чтобы нагрузка на стойки была ровной, не было перекосов или наклонов.

Также ригель — это и дополнительная подпорка между наклонными частями крыши. Этим словом можно обозначить все балки, которые используются в строительстве и работают на сжатие.

Простенки

Внутренние стены или перегородки между комнатами таким же образом собирают из отдельных шаблонов, а потом устанавливают целиком в конструкцию. Так как стены внутри почти ничем не нагружены, их выполняют из облегченных досок, имеющих малое сечение. Но при этом не стоит забывать о шумоизоляции. В толщину стен должен помещаться шумоизоляционный материал, а также утеплитель при необходимости.

Углы

Углы играют в каркасе очень важную роль — нагрузка на них идет основательная. Поэтому углы желательно собирать из нескольких досок — возьмите два-три опорных элемента.

Двери и окна

Если вы установили каркас правильно, поставили внутренние стены и укрепили углы, самое время совершать монтаж дверей и окон. Намного проще будет заказать окна вместе с услугой установки, поскольку при монтаже нужны определенные навыки и знания. Такую работу лучше всего доверить специалистам.

Двери же собираются самостоятельно с легкостью. Коробка создается из деревянных досок, которые должны иметь толщину 25-30 мм.

Кровля

Типы кровли и принцип устройства кровли каркасного дома не отличаются от домов, построенных по другим технологиям. В первую очередь, надо определиться с типом конструкции кровли. Чаще всего выбирают между двускатной и ломаной мансардной крышей. Первый вариант проще для устройства своими руками. Если вы строите дом впервые, лучше остановиться на этом варианте.

При этом надо проверить угол уклона скатов кровли, заложенных в проект дома. Самым оптимальным считается уклон в 30-45 градусов, обеспечивающий естественный сход снега и воды при осадках.

Каркас кровли представляет собой набор стропил, опирающихся на обвязочные балки — мауэрлаты и коньковый прогон. Для общего усиления всей конструкции крыши каркасного дома используется горизонтальная балка, с помощью которой скрепляется верхняя часть стропил — ветровой ригель. Сверху на стропильную конструкцию монтируется основа для монтажа утеплителя и кровельного материала — обрешетка из сухой доски.

Особое внимание уделяется расчету стропильной системы: количество стропил, их длина и сечение, шаг установки, метод крепления. Выбрать подходящее сечение можно самостоятельно или с помощью специальных строительных таблиц. На параметры стропильной системы влияют предполагаемые ветровые и снеговые нагрузки, вес кровельных материалов, угол уклона кровли. Стропила должны быть полностью идентичны.

Строительство крыши в каркасном доме начинается с разметки нижней обвязки. На следующем этапе проводятся необходимые расчеты и проверка параллельности установки всей конструкции, последним этапом подготовки к возведению крыши считается выравнивание обвязочных досок.

Черновой пол

Чтобы правильно создать черновой пол в каркасной постройке, необходимо знать пошаговый процесс. Пол каркасной конструкции состоит из двух слоев: это черновой пол (основание) и чистовой пол. Черновой пол может быть бетонным или деревянным.

Устройство бетонного пола вмещает несколько слоев:

Песчаный слой, который должен быть примерно 10 мм.
Теплоизоляция, созданная из керамзита. Иногда применяются другие материалы — пеноплекс, опилки, смешанные с глиной.
Гидроизоляция — заливается бетон, в состав которого добавлены вещества, защищающие от влаги.

При возведении деревянного чернового пола обычно появляется полое пространство под ним. Сверху нижней обвязки кладутся деревянные лаги, а к ним уже присоединяются доски самого пола. Сверху, через изоляционный материал, на них кладется утеплитель из выбранного вами материала. На него, также через пароизоляционную мембрану, расстилают покрытие чистового пола: ОСП, ламинат, линолеум и другое.

Посмотрите видео о строительстве каркасного дома от компании «Скандинавия Дом»:

5. Утепление и наполнение каркаса

Вот силовой каркас уже и готов. Самое время заняться вопросом утепления. Грамотно подобранный утеплитель позволит сохранить комфортную температуру независимо от погодных условий и сезона. Вариантов утепления каркасного дома много. Самые популярные — минеральная вата и ее производные, стекловата и эковата, до сих пор популярным является и пенопласт, применение которого все же имеет массу ограничений:

Минеральная вата

Считается лучшим вариантом для утепления. Она выпускается в виде матов, спрессованных для удобства использования. Она пропускает достаточно воздуха, не создает конденсат и минимизирует теплопотери. Со временем материал остается прежним: не сбивается в комки, не слеживается, не утрачивает своих первоначальных качеств. Поначалу может немного сжаться — в момент установки. Но потом полностью распрямляется и заполняет собой все щели, швы, благодаря чему по дому не будут гулять сквозняки.

Но помните, что минеральная вата достаточно хорошо впитывает влагу, поэтому ее нужно с внешней стороны защитить, укрыв мембранной пленкой, которая будет пропускать воздух и оберегать от повышенной влажности. Структура мембраны такова, что она не мешает воздухообмену, поэтому использовать ее можно и нужно. Благодаря ей в доме не будет сырости, о конденсате, грибке, плесени на стенах и прочих неприятностях можно не переживать.

Иногда вместо мембраны используют полиэтилен. В таком случае все «дышащие» свойства материала сходят на нет. Тогда можно просто использовать дешевый пенопласт и не тратиться на минеральную вату.

Пенопласт

Плиты пенопласта сделаны из пенополиуретана. Они намного дешевле минеральной ваты, но это — единственное их преимущество. Они оставляют щели и без дополнительного уплотнителя не обойтись: нужно задуть все пеной. Также пенопласт не пропускает воздух, из-за чего в комнатах может скапливаться конденсат и появляться сырость в воздухе. Такого рода утепление потребует обязательной установки вытяжной вентиляционной системы.

Помните, что материал внешней отделки также может не пропускать влагу и не выводить ее из дома. Именно поэтому между плитами и мембраной желательно оставить вентиляционный зазор, через который будет выводиться влажный воздух. Для создания зазора берут деревянную обрешетку с параметрами 50х50 мм и устанавливают вдоль опор.

Подробнее об энергоэффективности и утеплении читайте в нашей статье «Энергоэффективный дом: технология или модная приманка?»

6. Отделочные работы

Отделочные работы — финальный этап строительства каркасного дома. Отделка подразделяется на внешнюю и внутреннюю.

Внутренняя отделка

Внутренняя отделка заключается в монтаже финишного материала. Этим материалом может быть:

вагонка
гипсокартон или гипсоволокно с последующей поклейкой обоев или покраской стен
ОСП-плита для последующей штукатурки стен

Последовательность отделочных работ:

Смонтируйте материал внутренних стен из ОСП или гипсокартона.
Устраните стыки. Обратите внимание на зазоры между панелями: они там непременно будут. Если речь идет о гипсокартоне, то целесообразно зашпатлевать все стыки или проклеить их бумажной лентой.
Грунтовка. Хотите поклеить обои — пройдитесь по поверхности клеем, а для краски используйте специальный грунтовочный состав.
Финишная отделка. Это покраска стен, нанесение рисунков, декоративных элементов, штукатурного слоя, поклейка обоев, оклейка листов из пробкового покрытия и прочее.

Каркасная технология строительства предоставляет достаточную свободу выбора материалов для внутренней отделки дома. При этом существуют нюансы, связанные с подготовкой основания. Подробнее читайте в нашей статье «Внутренняя отделка каркасного дома».

Внешняя отделка

Внешняя отделка, помимо эстетической, несет еще и защитную функцию, поэтому на выбор варианта отделки влияют и климатические особенности региона постройки дома.

Два ключевых принципа монтажа фасада каркасного дома — с устройством вентилируемого фасада и без него. Вентилируемый фасада позволяет создать дополнительный контур утепления дома, поэтому его выбирают чаще всего.

Сами же варианты внешней отделки очень разнообразны — от деревянных панелей, блок-хауса и имитации бруса и от недорогого пластикового сайдинга до дорогих термопанелей и фасадной клинкерной плитки. Каркасная технология позволяет реализовать любые дизайн-идеи: фасады могут быть скомбинированы из 2, 3, а то и 4 разных материалов. Подробнее о вариантах внешней отделки читайте в нашей статье «Отделка каркасного дома».

Заключение

В строительстве важен результат: жилой дом должен служить долго, выдерживать негативные воздействия окружающей среды, быть теплым и комфортным. Чтобы этого добиться, мало уметь держать в руках молоток и понимать в геометрии. Построить каркасный дом своими руками — задача не из легких. Надо научиться читать проекты, разбираться в материалах, уметь рассчитывать их количество, четко планировать работы и найти рукастых помощников для четкой реализации плана работ. Придерживайтесь инструкций, смотрите обучающие видео, чтобы не ошибиться ни на одном из этапов. Не экономьте на материалах — покупайте проверенные и прочные, которые прослужат много лет и не потребуют замены. Обязательно советуйтесь со специалистами для того, чтобы понять нюансы. Если же не уверены в себе, то выберите строительную компанию или опытную бригаду, построившую не один десяток каркасных домов.

Выбирайте на Лесстрое, чтобы не получилось вот так:

Материалы по теме:
Дом из бруса или каркасный?
Энергоэффективный дом: технология или модная приманка?
Внутренняя отделка каркасного дома
Отделка каркасного дома

Материалы по теме

Как построить А-образную раму – Новости Матери-Земли

Unsplash/Lucas Favre

Одной из самых прочных конструкций является А-образная рама, скелет которой состоит просто из ряда треугольников. Основания треугольников – это балки, поддерживающие пол, а стороны – это стропила, удерживающие комбинированные стены и крышу. Простота конструкции и сравнительно низкая стоимость делают его популярным выбором для дачных домиков или дома без электричества. Его основой может служить любой стиль фундамента.

Планирование А-образной рамы

Наиболее распространенная форма — равносторонняя — балки и стропила имеют одинаковую длину и расположены под углом 60 градусов друг к другу. Однако вы можете использовать разные углы для изменения формы (см. «Общие углы между полом и стропилами» ниже). А-образную раму можно построить практически любого размера, просто изменив количество треугольников и их размеры, но каюта со спальной мансардой должна иметь стропила длиной не менее 20 футов, чтобы обеспечить достаточное пространство над головой на обоих этажах. Для небольшой конструкции, подобной описанной здесь, три человека могут поднять собранные треугольники на место без помощи специального оборудования. Конструкция со стропилами более 24 футов может оказаться слишком громоздкой для команды любителей. Каркасные двери и окна в торцевых стенах. Для большой А-образной рамы запланируйте много окон, чтобы интерьер не был слишком темным.

A-Frame Tools

Screwdriver
Circular saw
C-clamps
Electric drill
Hammer
Carpenter’s level
Carpenter’s square
Plumb bob
Wrench
Saber saw

A- Материалы рамы

1 на 2, 2 на 4
2 на 6, 2 на 8
Обработанные давлением 2 на 6, 2 на 10, 4 на 4s
Фанера для наружных работ (3/4 дюйма)
Клей для дерева
Обычные гвозди (2 дюйма, 2 1/2 дюйма, 3 1/2 дюйма)
Оцинкованные обычные гвозди (2 1/2 дюйма, 3 дюйма, 3 1/2 дюйма)
Кольцо -гвозди с хвостовиком (2 1/2 дюйма)
Шурупы (1 3/4 дюйма № 8)
Кровельные материалы
Болты с квадратным подголовком (5/8 дюйма на 6 дюймов; 1/2 дюймов на 4 дюйма, 6 дюймов)
Шурупы (1/2 дюйма на 4 дюйма)
Многоцелевые и каркасные анкеры и гвозди
Деревянная лестница
Бетонная смесь

Анатомия А-образной рамы

Эта равносторонняя А-образная рама со стороной 20 футов опирается на тройные обработанные давлением балки размером 2 на 10, поддерживаемые опорами из каменных блоков. Треугольники, расположенные на расстоянии 24 дюймов друг от друга, состоят из стропил размером 2 на 8, соединенных на вершинах фанерными косынками и зажатых снизу парами балок размером 2 на 6, обработанных давлением. (Каюта большего размера, чем эта конструкция, потребует соответствующего большего размера пиломатериалов для каркаса.) На торцевых стенах и под спальным чердаком между стропилами крепятся горизонтальные ригели размером 2 на 6. Стропила торцевых стен сдвоены, чтобы обеспечить ровную поверхность для прибивания наружной обшивки. Спальный чердак, куда можно подняться по лестнице, обрамлен перилами, прикрепленными к столбам и стропилам. Коленные стенки по бокам кабины обеспечивают скрытые места для хранения вещей. Палуба опирается на балки размером 2 на 6, расположенные на расстоянии 16 дюймов друг от друга. Стойки для перил крепятся к лагам настила. Лестницы устанавливаются на бетонные основания и крепятся к настилу металлическими каркасными анкерами. Вся открытая древесина представляет собой обработанную под давлением древесину. Показана асфальтово-гонтовая крыша.

Стандартные углы от пола до стропила

(длина стропила, длина балки, угол стропила/балки, угол стропила/стропила)

16 футов, 12 футов, 68 градусов, 22 градуса

13 , 14 футов, 64,1 градусов, 26 градусов

16 футов, 16 футов, 60 градусов, 30 градусов
20 футов, 12 футов, 72,5 градусов, 17,5 градусов
9007 20. футов, 69,5 градусов, 20,5 градусов
20 футов, 16 футов, 66,4 градусов, 23,6 градусов
20 футов, 20 футов, 60 градусов, 30 градусов

. и стропила быстро, сделайте кондуктор для каждого угла, который нужно спилить.

Отметьте на доске под углом балки или стропила и положите ее на рабочую поверхность.
Поместите 2 на 4 с каждой стороны платы и закрепите их винтами.
Совместите 1 на 2 с отметкой и привинтите его к 2 на 4 в качестве направляющей для резки.
Проведите циркулярной пилой вдоль направляющей, сделав пропил через все три доски.
Удалите обрезную доску и замените ее балкой или стропилом, размеченным по длине.
Совместите метку с пропилом и отрежьте доску.
Обрежьте другой конец так, чтобы оба среза располагались под углом к середине.

Сборка треугольников А-образной рамы

Закрепите концы двух балок вокруг основания стропила, выровняв концы и края досок, и просверлите отверстие диаметром 5/8 дюйма в трех слоях.
Скрепите доски вместе с помощью болта с квадратным подголовком 5/8 на 6 дюймов, шайбы и гайки.
Таким же образом прикрутите противоположные концы балок к основанию другого стропила.
Из фанеры для наружных работ толщиной 3/4 дюйма вырежьте две треугольные косынки под тем же углом, что и А-образная рама.
Соедините верхние концы стропил вместе и прикрепите косынки к каждой стороне шва с помощью столярного клея и шурупов № 8 на 1 3/4 дюйма.
Добавьте второй болт с квадратным подголовком к каждому стыку балки и стропила.
Соберите оставшиеся треугольники таким же образом, но прикрепите косынки только к одной стороне каждого торцевого треугольника.
Принимая во внимание высоту не менее 7 футов, отметьте оба стропила каждого треугольника на торцевых стенах и под чердаком для ригелей. Для каждого треугольника вырежьте два ригеля, чтобы они поместились между внешними краями стропил, а затем прикрепите их болтами, как вы делали балки.
Вырежьте распорки 1 на 2 по ширине балки и закрепите их 2-дюймовыми обычными гвоздями между всеми парами балок и ригелей с интервалом в 2 фута.
Сдвоенные стропила концевых треугольников: отрежьте четыре куска стропильного бруса — два, чтобы поместиться между балками и воротником, и два между балками и вершинами стропил — и прибейте их к внешней стороне стропил с помощью 2 1/2 дюйма. гвозди.

Возведение треугольников А-образной рамы

Отметьте расположение треугольников на балках с интервалом в 2 фута.
Струпья от гвоздей — длиной 1 фут 2 на 4 — на внутренней стороне внешних балок с каждой стороны от меток переднего торцевого треугольника.
С парой помощников поднимите и поместите крайний треугольник на балку между струпьями.
Отвесьте треугольник и скрепите его двумя 2 на 4 гвоздями, прибитыми по диагонали между стропилами и внешними балками так, чтобы верхняя часть каждой распорки находилась не менее чем в 4 1/2 фута от основания стропил.
Расположите и отвесьте оставшиеся треугольники таким же образом, скрепив их 1 на 2 гвоздями, прибитыми к каждой стороне соседнего треугольника.
Когда все треугольники скреплены, снимите накладки и прикрепите треугольники к балкам, установив многоцелевой каркасный анкер с каждой стороны каждой балки. В районах с сильным ветром используйте ураганные стяжки. Прибейте нижние углы треугольников к балкам.
Обшивка внешней части рамы, укладка настила для вибраций или панелей размером 4 на 8 из 5/8-дюймовой фанеры для наружных работ для металлической кровли или битумной черепицы. Работайте снизу вверх, крепя обшивку обычными гвоздями диаметром 2 1/2 дюйма. Оставьте зазор в 1/8 дюйма вокруг панелей и расположите стыки в шахматном порядке. Удалите распорки после укладки нижнего ряда панелей.
Покрыть пол фанерой.

Завершающие штрихи

Если А-образная рама включает чердак, оборудуйте его лестницей или лестницей и прочными перилами. Положите террасу, если вы ее строите, на тот же фундамент, что и основная конструкция, и окружите ее перилами. Купите палубные лестницы в строительном центре или соберите их на месте. Установите изоляцию между лагами пола, стропилами и стойками торцевой стены по мере строительства.

Перепечатано с разрешения Cabins & Cottages , опубликовано Fox Chapel Publishing, 2011.

Как построить каркасный дом | Вопросы и ответы Полезные советы

@graham

Благожелательный повелитель Field Mag, Грэм Хиемстра — писатель и фотограф с более чем десятилетним опытом освещения стиля, дизайна и образа жизни на открытом воздухе.

https://www.fieldmag.com/articles/how-to-build-a-frame-tiny-house-tips

Как заметит внимательный читатель Field Mag, мы немного одержимы A-Frame. И как их построить. В 2019 году мы познакомились с Эндрю Сзето и его знаменитой микрохижиной в Онтарио, Канада. В следующем году британский производитель мебели Хизер Скотт поделилась своим опытом создания идеального дома с равносторонней А-образной рамой своими руками. Каждый проект принес свои уникальные моменты обучения и триумфа.

Последняя сборка A-Frame, которая привлекла наше внимание, находится гораздо ближе к дому, в горах Катскилл, всего в паре часов к северу от штаб-квартиры FM в Нью-Йорке. Это также приносит с собой новый набор впечатлений, и не все из них приятные.

Поскольку важно показать не только невероятные истории успеха своими руками, но и не очень гладкие сборки кабин, которые, вероятно, представляют более высокий процент проектов, чем кто-либо хотел бы признать, эту историю мы с нетерпением ждали. делиться.

Аккаунт Hubert A-Frame в Instagram предлагает невероятный взгляд на пошаговый процесс строительства дома A-Frame, но мы хотели получить полный опыт в одном месте — от гнева муравьев-плотников до трудностей. работы с подрядчиками из небольших городов по строительству здания в условиях пандемии и изменения дизайна, чтобы соответствовать меняющемуся образу жизни. Ниже приведено только это — все, что вам нужно знать о создании крошечного A-Frame во время пандемии. Читайте дальше и поумнейте.

(Спойлер: конечный результат действительно потрясающий, даже если путь к завершению был немного ухабистым.)

Владельцы Аарон Грисдорн и Эстер Готье в сентябре 2019 года

Пожалуйста, представьтесь и расскажите о своем проекте.

Аарон Грисдорн и Эстер Готье, живущие между Нью-Йорком, Парижем и Роско в северной части штата Нью-Йорк. Проведя последние десятилетия в городе, усердно работая над созданием и управлением нашим бизнесом, мы часто мечтали сбежать из северной части штата, чтобы больше насладиться природой.

Мы искали дом около 4 лет и наконец остановились в Джефферсонвилле в округе Салливан. Нас всегда тянуло к хорошему дизайну, и нас интересовало преобразование пространств и предприятий, представляя, как мы могли бы изменить или отремонтировать что-то, чтобы оно работало лучше.

У вас была еще одна хижина на берегу озера, которую вы сначала отремонтировали, а затем снесли, прежде чем построить А-образную раму. Что случилось? И что вдохновило на смену дизайна?

По сути, когда мы приступили к ремонту оригинальной хижины, мы поняли, что муравьи-древоточцы причинили гораздо больше вреда, чем мы могли видеть вначале. Именно тогда я почувствовал, что мы не можем спасти то, что было, и, возможно, имеет смысл начать с нуля.

С тех пор я стал одержим идеей создания A-Frame. Я так волновался, что сборка займет слишком много времени, и к тому времени, когда мы закончим, тенденция A-Frame сойдет на нет, ха-ха.

На YouTube есть несколько видеороликов, которые мне очень понравились и которые вдохновят меня закончить кабину. Одним из них был легенда старой школы Дик Проеннеке, а этот парень тоже своего рода современная легенда. Во всяком случае, эти две серии фильмов просто заставили меня понять, что я, вероятно, никогда не построю свою собственную хижину… но я полностью уважаю то, что они сделали, и это действительно вдохновляет.

Вы двое физически работали над A-Frame? Или вы больше полагались на подрядчиков и команду?

Я бы сказал, что вдвоем мы очень мало работали. Тем не менее, мы выступали в качестве генеральных подрядчиков и были очень вовлечены в чертежи и планирование, что оказалось намного сложнее, чем мы ожидали, учитывая все углы конструкции.

Думаю, мы работали примерно с тремя разными строительными бригадами, чтобы добраться до финиша. У нас не было опыта строительства, и это с самого начала создавало для нас проблемы.

Этот проект занял намного больше времени, чем ожидалось, частично из-за проблем с подрядчиком. Сколько времени заняла вся сборка?

Мы начали работать над дизайнерскими идеями в марте 2019 года и окончательно завершили его в январе 2021 года. В целом проект занял чуть менее двух лет, включая период застоя, когда с октября 2019 года по апрель 2020 года работы не проводились из-за нестабильности. подрядчики, зимняя погода и начало пандемии.

Самыми важными факторами, которые мы недооценили, были затраты и планирование. Наш первый строитель также был неопытен и согласился с бюджетами и сроками, которые он в конечном итоге не смог выполнить. Таким образом, мы исчерпали бюджет примерно на 1/3 проекта, когда была построена только внешняя структура.

Затем, из-за того, что мы не спланировали должным образом, большая часть работы выполнялась не по порядку и создавала проблемы для нас по мере нашего продвижения. Например, строитель выложил плитку в ванной до того, как были должным образом продуманы электрика и сантехника, так что, как вы понимаете, нам пришлось переделывать часть плитки постфактум.

Кроме того, я бы сказал, что мы сместили масштаб проекта с более деревенской хижины на то, что в конечном итоге стало более современной хижиной с более качественной отделкой и внешним видом, а также с системами, которые больше походили бы на типичный дом. — в отличие от автодома, который мы изначально имели в виду. Это также увеличило наши расходы.

Не могли бы вы подробнее рассказать об уникальных, крупных кривых шарах, с которыми вы столкнулись при сборке?

Кабина частично отключена от сети. У нас есть электричество, но город имеет много ограничений на строительство вдоль озера и не позволяет нам иметь колодец или септик на территории, поэтому нам пришлось проявить творческий подход и изучить альтернативные варианты. Сначала мы планировали вкопать в землю резервуар для сбора дождевой воды и дошли до того, что закупили все необходимое для этого. Когда они пошли закапывать резервуар в землю, мы обнаружили, что грунтовых вод слишком много, чтобы закопать резервуар, а остальная часть собственности была слишком крутой или влажной, чтобы зарыть ее где-либо еще.

В конце концов нам пришлось установить наземный резервуар для воды на 1500 галлонов в недавно построенном отапливаемом и изолированном навесе за хижиной с трубой, которая ведет к хижине под землей. Туалет представляет собой мусоросжигательный унитаз, а серая вода из раковин и душа попадает в корпус серого водяного фильтра, а затем из перфорированной трубы через подземную каменную фильтрующую зону…

так оно и есть, так как это действительно лишает отличный профиль кабины спереди и сзади… к сожалению, это было невозможно.

Сколько в общей сложности стоила постройка кабины?

Где-то около 100 тысяч долларов только за сборку. Нам повезло с землей, так как она была включена в покупку нашего основного дома, который находится прямо на холме.

Какова общая площадь салона?

Кабина 16×16, что составляет 250 кв. футов… но, учитывая, что это А-образная рама, мы теряем много места в углах, поэтому я бы сказал, что технически она ближе к 175 кв. хорошая работа, чтобы он чувствовал себя комфортно маленьким и включал все потенциальные потребности для краткосрочного пребывания. Это станет фантастическим побегом из кабины #WFH для тех, кто хочет сбежать из города.

Сколько стоила сборка?

Подготовка площадки — 25%
Планирование — 15%
Сырье — 20%
Труд — 30%
Инструменты — 5%
Разное — 5%

Подготовка площадки — 13 тысяч долларов

Камень и гравий, удаление одного дерева, дренажная труба, рабочая сила, аренда техники

У нас уже была земля, и на ней был расчищен фундамент. Тем не менее, мы решили некоторые проблемы с дренажем и повторно замели подъездную дорожку и даже часть грунтовой дороги перед хижиной, выложили камнем дорожку и выложили камнем зону отдыха и костровую яму.

Внешний вид — 20 тысяч долларов

Фундаментные столбы, каркас, настил, крыша, окна

Трудно сказать, как это было разделено между трудозатратами и материалами, поскольку строитель управлял этими затратами незаметно для нас.

Все произошло довольно быстро и вселило в нас большие надежды.

Электричество — 8 тысяч долларов

Это было сделано поэтапно несколькими бригадами, поэтому я делаю предположение по этому количеству. Нам пришлось добавить несколько выключателей, которых мы не ожидали после того, как резервуар для воды не уходил в землю.

Сантехника — 26 тысяч долларов (12 тысяч долларов на работу, 14 тысяч долларов на оборудование и сарай)

1 раковина, 1 душ, 1 навес с электрическим обогревом, чтобы вода не замерзала, 1 обогреваемый отсек для водонагревателя, 1 1500 галлонов воды резервуар, 1 напорный бак, 1 струйный насос, 1 трехступенчатый фильтр для воды, 1 УФ-фильтр, 1 водонагреватель. И 1 блок фильтра серой воды.

Если бы наш бак можно было закопать, мы сократили бы эти расходы вдвое. Строительство сарая сделало это намного дороже. Я купил сарай Home Depot, чтобы сэкономить на стоимости пиломатериалов, потому что в это время во время пандемии пиломатериалы стоили в 3-4 раза дороже обычной цены. Для тех, кто заинтересован в аналогичной альтернативной системе скважин, RainHarvest.com — отличное место для начала.

Туалет — 2 тысячи долларов

Это казалось самым простым и надежным решением для хижины, у которой потенциально есть арендаторы и регулярное использование. Первоначально я купил компостный туалет, но, узнав о нем больше, я подумал, что это может быть рискованно, если арендаторы будут использовать его неправильно, тогда он не будет компостировать и может начать плохо пахнуть, о чем мы действительно не хотели беспокоиться.

Внутренняя отделка — 18 тыс. долл. США (12 тыс. долл. США за работу, 6 тыс. долл. США за материалы)

Стены, полы, кухня и встроенный каркас гостиной

Мы думали, что минималистская эстетика фанеры будет дешевле, чем большинство других вариантов стен, но мы сильно ошибались. Оказалось, что труда, необходимого для идеального выравнивания всего (что было кошмаром, поскольку предыдущий строитель не выровнял каркас кабины), было намного больше, чем ожидали даже строители, так что это стоило нам целое состояние по сравнению с тем, что могло бы быть. Имейте это в виду, если вы стремитесь к современному современному образу.

Изоляция — 2 тыс. долларов

Изначально мы использовали менее дорогую изоляцию из стекловолокна, но были вынуждены ее полностью вырвать после того, как узнали о возможных проблемах с отводом влаги (и плесенью) в будущем. Затем мы переключились на распыляемую пену с закрытыми порами, цены на которую довольно стандартны в зависимости от площади.

Встроенная деревянная мебель — 7 тысяч долларов (2 тысячи долларов на материалы, 5 тысяч долларов на работу)

Кровать-платформа, изготовленные на заказ прозрачные перила, складная кухонная стойка/стол, дверцы шкафа

У нас было представление о том, что мы хотели сделать сделать для каждого из них, и между тем, как Эстер нарисовала несколько основных эскизов и размеров, а я предоставил несколько справочных изображений, мы смогли сделать это относительно дешево (на мой взгляд). Я думаю, что если бы мы наняли хорошего столяра по мебели, мы бы сделали гораздо более законченные версии того, что мы получили, но это стоило бы нам намного больше.

Дровяная плита — 5 тысяч долларов (3 тысячи долларов за работу, 2 тысячи долларов за материалы)

Дровяная печь, дымоход, печная доска

Стоимость дровяной печи варьируется в довольно широком диапазоне, поэтому все зависит от того, насколько роскошную вы хотите получить. Некоторые дровяные печи лучше подходят для небольших помещений, и вы можете разместить их близко к стенам, а также к трубопроводу… сверьтесь со строительными нормами и правилами вашей модели.

Одна из проблем с А-образными рамами заключается в том, что наклон линии крыши часто бывает круче, чем у любого корпуса для трубы, который вы можете найти в продаже, поэтому во многих случаях вам потребуется изготовить деталь на заказ. Кроме того, то, что вы решите использовать в качестве теплозащиты пола или задней стены, также повлияет на стоимость проекта. Мы хотели бы обложить это плиткой, но нам нужно было слишком быстро переезжать за плиткой, так как приближалась зима, поэтому мы использовали специальную доску для дровяной печи.

10 Что нужно и чего нельзя делать при строительстве собственного каркасного дома:

Можно:

Наймите архитектора или инженера, чтобы он начертил идеальную конструкцию и составил планы для каркасников, плотников, электриков и сантехников.
Если вы покупаете землю, запланируйте деньги на подготовку участка. Все, от расчистки и прокладки подъездной дорожки до перенаправления дренажа от строительной площадки к колодцу и септику, не говоря уже о подведении электричества к строительной площадке. Это значительные затраты, которые часто упускают из виду.
Получите несколько оценок для вашей сборки. Встречайтесь с несколькими строителями, проводите исследования и ищите отзывы.
Планируйте потратить на 10-25% больше денег и времени, чем вы ожидаете (это если вам повезет… ха-ха) Что-то пойдет не так, строители исчезнут, работа займет больше времени, чем предполагалось… многое может случиться.
Убедитесь, что вы получили надлежащее разрешение от города или обратитесь за помощью к своему строителю, и обязательно организуйте проверки на каждом этапе строительства. Здесь можно сжечь много времени, если вы не планируете заранее, и тогда ваши строители исчезнут, если будет слишком много времени простоя.
