Разводка электропроводки в частном доме

Электричество — дело серьезное и ответственное. Если собираетесь все работы делать самостоятельно, вам нужно делать все очень аккуратно и старательно. Правильная разводка электропроводки в частном доме  — залог безопасности, ведь по статистике 70% пожаров случаются из-за неисправностей электрики. Если вы не уверены в своих силах, лучше доверьте работу специалистам, только проверенным.

Разводка электропроводки в частном доме может быть сделана своими руками

Содержание статьи

План действий

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

• Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
• Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
• Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
• Ввод электрики от столба в дом.  Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
• Установить щиток, завести электричество в дом.
• Прокладка кабелей внутри дома, подключение розеток, выключателей.
• Устройство контура заземления и его подключение.
• Тестирование системы и получение акта.
• Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно  определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100  квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе, и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели. При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых — розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать. Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход и в каждой из комнат.

Результат проектирования электропроводки в частном доме. У вас тоже должна получтся подобная схема

Определение суммарной мощности

Определившись примерно с тем, какая техника будет стоять в вашем доме, суммируете ее мощность. Средние мощности можно взять из таблицы: техники-то пока, наверное нет. Причем, где есть, учитываете пусковые нагрузки (они намного выше). К найденной сумме добавляете около 20% запаса. Результат и будет требуемой мощностью.  Ее и указываете в бумагах, подаваемых для получения разрешения на подключение электричества к участку. Если вам выделят заявленную мощность, вам очень повезет, но надеяться на это не стоит. Скорее всего, придется вкладываться в стандартные 5 кВт — самый распространенный лимит электричества на частный дом.

Средние значения мощностей приборов для расчета суммарной нагрузки на электропроводку частного дома своими руками

Разбивка потребителей на группы

Все эти потребители (это термин профессионалов) — лампы, прожекторы, выключатели, розетки — разбиваются на группы. Отдельной веткой разводится электрика на осветительный приборы. Обычно хватает одной, но это — не правило, может удобнее или целесообразнее будет сделать две ветки — на каждое крыло дома или на каждый этаж — зависит от типа и конфигурации здания. Точно в отдельную группу выделяется освещение подвального этажа, подсобных помещений, а также свет на улице.

Потом разбиваются на группы розетки. Сколько можно «сажать» на один провод — зависит от диаметра используемого провода, но не очень много — три-пять, не больше. На подключение каждого мощного прибора лучше выделить отдельную линию электропитания: это надежнее с точки зрения пожарной безопасности, и будет способствовать более долгой эксплуатации приборов.

В результате в кухню у вас может идти три-семь линий — тут техники больше всего и мощной тоже: на электрокотел, электроплиту отдельные линии нужны безоговорочно. Холодильник, микроволновку, электродуховку, стиральную машину лучше тоже «посадить» отдельно. Не такие мощные блендер, кухонный комбайн и т.д. можно включать в одну линию.

Проектирование электропроводки в частном доме: считаем количество групп и планируем что куда подключать

В комнаты идет обычно по две-четыре линии: в современном жилище и в любой комнате есть что включить в электросеть. Одна линия пойдет на освещение. На второй будут розетки, в которые нужно будет включить компьютер, роутер, телевизор, зарядку телефона. Все они не очень мощные и могут быть объединены в одну группу. Если предполагается установка кондиционера или будете включать электрообогреватель — нужны отдельные линии.

Если частный дом небольшой — дача, например, то групп вообще может быть две или три: она на все осветительные приборы, вторая — на улицу  и третья — на все внутренние розетки. В общем, количество групп — дело индивидуальное и зависит больше всего от размеров дома и количества электрооборудования в нем.

План электропроводки может быть совсем небольшим, если дом небольшой

По количеству полученных групп определяется количество автоматов на распределительном щитке в доме: к полученному количеству групп добавляете два-четыре на развитие (вдруг забыли что-то важное, или нужно будет что-то новое мощное включить, разделить слишком большую или далеко разнесенную группу группу на две и т. п.).  По количеству групп выбирается распределительный щиток и количество автоматов в нем: на каждую группу идет отдельный автомат. Если частный дом большой — на несколько этажей, имеет смысл поставит более мощные автоматы на каждый этаж, а к ним подключать автоматы групп.

Где поставить щиток

Нормативами место установки электрощитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов он должен находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.

Насчет помещений ограничений нет. Многие ставят щиток в котельной: раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.

Выбор кабелей и комплектующих

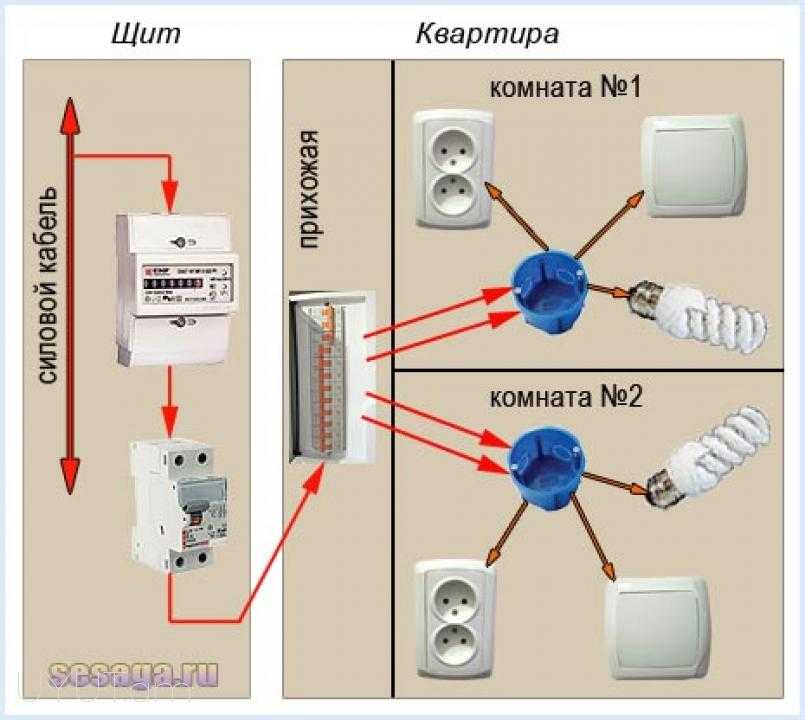

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один — входной — устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО  ставят в доме перед щитком. Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

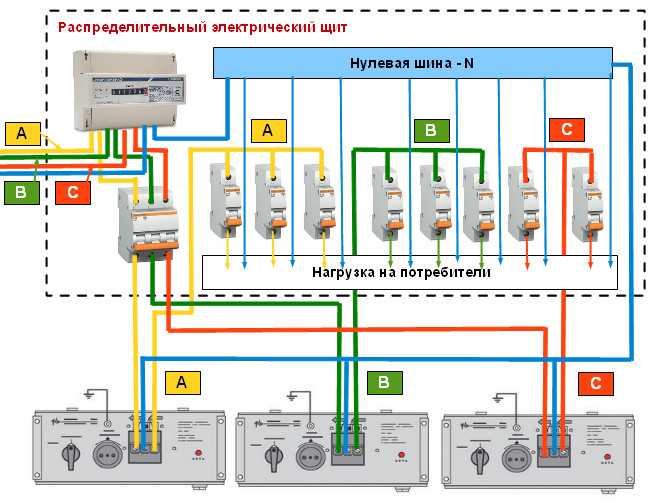

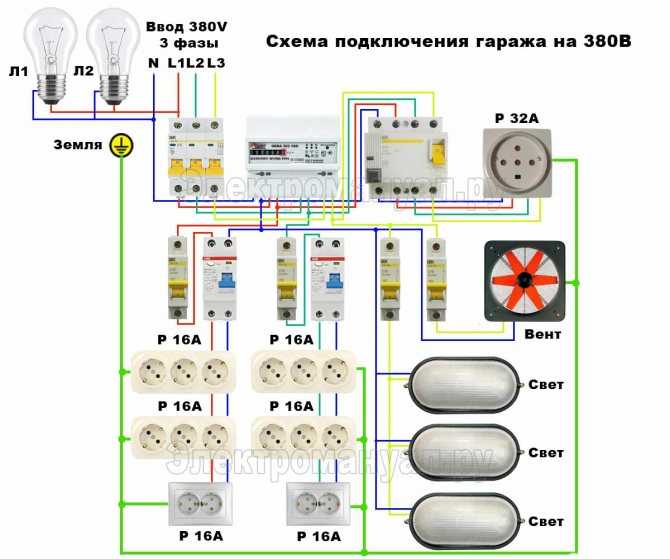

Типовая схема электропроводки частного дома: групп может быть много разных

Если расчетная нагрузка меньше 15 кВт схема стандартная — УЗО+автомат, счетчик и дальше деление на группы. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так  электрослужбе легче контролировать потребление. Если хотите, можно побороться, если нет — выбирайте счетчик и автомат в корпусе с повышенной пыле- и влаго- защищенностью — класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше — IP-44, соответственно будет ниже и цена.

Выбор кабелей

Для электропроводки в частном доме лучше использовать кабели, а не провода. У них изоляция, как минимум в два раза лучше, потому и требования по прокладке не такие жесткие, да и использовать их безопаснее. Вся внутренняя разводка должна в частном доме должна быть сделана с защитным заземлением. Ранее таких требований не было, теперь же многие электроприборы имеют трехконтактные вилки и для безопасной работы требуют заземления. Потому кабель должен быть трехжильный.

В электрических кабелях жилы делают из меди или алюминия. Хоть алюминий и дешевле, его используют реже: он жесткий, чаще ломается, с ним сложнее работать. При самостоятельной разводке электропроводки в частном доме и отсутствии опыта это может стать проблемой. К тому же в деревянных домах внутри он вообще использоваться не может.

Определение сечения жил

После того как определились с материалом, можно выбирать диаметр жил кабеля. Делают это в зависимости от планируемой нагрузки на линии по таблице.

Расчет электропроводки — выбор сечения жил кабеля проводят по этой таблице

Сечение жилы подбирают по току или по мощности всех потребителей, подключенных к одному автомату. Вот тут вам еще раз пригодится план электрификации дома, где у вас прорисованы группы потребителей. Считаете сумму токов или мощностей всех приборов и выбираете нужное сечение жил по таблице.

Как таблицей пользоваться? Если решили укладывать медные провода, напряжение ввода 220 В, то для внутренней проводки подойдет левая ее часть, соответствующий столбец. Сравнивать будет найденную мощность всех подключаемых к группе потребителей (ее найти и посчитать проще). В той части, где речь идет о медных проводах, укладываемых  в лотки, пустоты, каналы, столбце «220 В» находите  ближайшее большее значение. По этой строчке двигаетесь вправо до колонки «Сечение, кв. мм». Указанная тут цифра и будет требуемым размером жил. Из проводников этого диаметра нужно будет делать электрическую проводку от автомата до розеток или выключателей.

Чтобы не запутаться при подсчете и прокладке, жилы одного диаметра обозначайте на плане определенным цветом (запишите, чтобы не забыть, каким цветом что обозначили). После того, как диаметр определен для всех групп потребителей, считают длину требуемых кабелей по каждому размеру, к найденным цифрам добавляют запас 20-25%. Вы рассчитали проводку для своего дома.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Подробнее о том, как собрать электрический щиток своими руками читайте тут.

Выбор розеток и выключателей

Под какие-то мощные приборы розетки выбираются по максимальному (пусковому) току. Для остальных маломощных потребителей они идут стандартные. Нужно знать, что бывают они:

• Наружные — когда корпус торчит из стены. Их устанавливать проще: на стену крепится подложка, а к ней сверху розетка. Но такие модели сейчас мало кто использует, даже на дачах. Причина эстетическая: не самое привлекательное зрелище.
• Внутренние. Под электрическую часть делается углубление в стене, в него устанавливается и замуровывается монтажная коробка. Внутрь этой коробки вставляется электрическая часть розетки или выключателя.

Именно внутренние электрические розетки и выключатели сегодня чаще всего используются. Они оформлены в разном стиле, окрашены в разные цвета. Подбираются в основном в тон отделке, а если это невозможно, ставят белого цвета.

Как подключать проходные выключатели (включать/выключать свет с двух и более мест) читайте тут.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

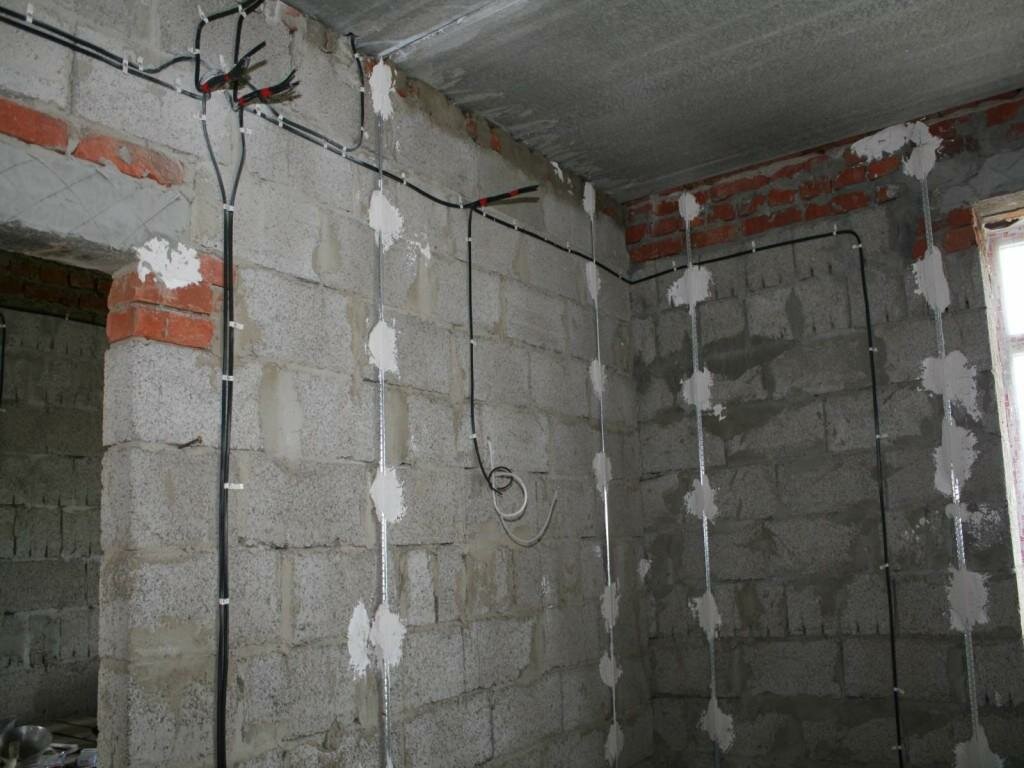

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.



Электропроводка в доме своими руками: пошаговая инструкция

В связи с необходимостью запитки жилья электрической энергией внутри помещения необходимо устраивать электрическую сеть. Для этого осуществляется прокладка электропроводки и других элементов для подключения, коммутации и освещения жилища. Так как данная процедура не требует специальной подготовки, ее может выполнить каждый желающий самостоятельно. Но предварительно следует разобраться, как монтируется электропроводка в доме своими рукам, с каких этапов состоит, и что нужно учесть.

Этапы монтажа электропроводки в доме

Весь процесс можно условно подразделить на несколько этапов, последовательность которых обеспечит качественный результат и экономию времени на выполнение соответствующих работ. Выделяют такие этапы монтажа:

• Определение способа прокладки – внешняя или наружная установка кабеля;
• Составление схемы электроснабжения в помещении;
• Перенос составленной схемы непосредственно на стены;
• Расчет сечения электропроводки;
• Подбор наиболее подходящих элементов и материалов для выполнения монтажа;
• Подготовительные работы по обработке стен и прочих конструкций для монтажа электропроводки, установка групп освещения, автоматов защиты и прочих;
• Непосредственно сами монтажные работы;
• Получение разрешения у электроснабжающей организации на присоединение к ее сетям, при необходимости формирования новой точки подключения (если вы делаете замену электропроводки на новую, эта процедура не требуется).

Теперь более детально рассмотрите каждый из этапов на практике.

Какой способ прокладки выбрать?

Из существующих вариантов прокладки трасы кабеля выделяют два способа монтажа по отношению к проводам – внутренняя и внешняя электропроводка. Внутренняя электропроводка подразумевает, что кабельные линии находятся внутри стен. Внешняя электропроводка устанавливается на стенах снаружи, при этом она может выполняться либо проводами, либо средствами защиты кабеля от механических повреждений, к примеру, кабель-каналами, в которых располагается проводник.

Преимущества и недостатки внутренней прокладки.

К преимуществам скрытой электропроводки следует отнести большую надежность и долговечность в связи с отсутствием возможности нанести повреждение в нормальном режиме ее  эксплуатации. Такая электропроводка требует меньших финансовых затрат на бронированные провода и комплектующие для их установки. Помимо этого скрытая прокладка не вносит изменений в интерьер помещения.

К недостаткам внутренней электропроводки относятся трудоемкие подготовительные работы для выработки штробы и плохую ремонтопригодность в случае возникновения каких-либо повреждений.

Преимущества и недостатки внешней прокладки.

К преимуществам открытой электропроводки относятся куда более простой подготовительный процесс и скорость установки электрической проводки. В процессе эксплуатации ее легче отремонтировать или изменить схему разводки.

Недостатками  наружной электропроводки являются куда большая подверженность механическим повреждениям и влияние на общий вид интерьера помещения.

Как создать схему электропроводки?

Схема электропроводки помогает определить места установки розеток, выключателей, светильников, линий пролегания электропроводки. Поэтому при ее составлении вам необходимо учесть схему подключения электрических приборов в доме. К примеру, для домашней электропроводки будет актуальным расположение розеток возле телевизора, электрической печки, кровати и т. д.

Рисунок 1: Пример схемы  прокладки проводки в доме

По способу графического изображения разделяют двухмерные и трехмерные схемы монтажа электропроводки. Первый вариант наиболее простой, так как не требует использования графических редакторов и других программ. Для этого возьмите план собственного жилица и на его копии отметьте места подключения и количество розеток для каждой комнаты, распределительные коробки, провода, выключатели и линии прокладки электропроводки.

Трехмерная модель представляет собой куда более трудоемкий процесс, но отлично помогает при создании проекта электроснабжения. Когда по готовому заданию соответствующие специалисты реализуют такой проект (штробят стены, выполняют разводку электропроводки и прочие электромонтажные работы).

Правила  монтажа электропроводки согласно ПУЭ

При определении мест прокладки проводки и установки отдельных элементов следует руководствоваться требованиями ПУЭ. Касательно электропроводки и правил ее монтажа в ПУЭ выделена глава 2. 1. Поэтому к монтажной схеме должны предъявляться следующие требования:

• Все линии необходимо устанавливать исключительно в вертикальной или горизонтальной плоскости, повороты выполняются под углом 90º. Категорически запрещено сокращать расстояние по диагонали или вести провода по кривой.
• По отношению к конструктивным элементам комнаты горизонтальные линии не могут приближаться более 20 см к потолку или полу. Вертикальные линии должны располагаться на расстоянии не ближе 10 см от дверных и оконных проемов, углов.
• Розетки должны располагаться на расстоянии от 80 до 100 см от пола согласно п.6.6.30 ПУЭ, в некоторых ситуациях эта величина может изменяться до 150 см. В случае нахождения рядом с розеткой металлических конструкций (радиаторов, труб, плит) запрещено приближать к ним точку подключения более чем на 50 см.
• Отдельные требования предъявляются устройству розеток, выключателей, электропроводки в ванной комнате и на кухне согласно пп.
  7.1.46 – 7.1.48 ПУЭ
• Выключатель устанавливается на высоте до 1 м, 1,8 м или под потолком согласно п.7.1.49 ПУЭ.
• Соединение проводов должно осуществляться в коробках, запрещено оставлять их открытыми или закрывать в стене п.2.1.21 ПУЭ.

Разметка на месте

Чтобы перенести данные монтажной схемы на существующую конструкцию стен необходимо воспользоваться измерительными приборами (рулеткой, уголком и т.д.), уровнем, нитью и карандашом. Для этого отступают необходимое расстояние, согласно указанных на схеме расстояний и наносят соответствующие отметки на строительных конструкциях (стенах или потолке).

Рисунок 2: Разметка стен

Разметку можно выполнять мелом или строительным карандашом. Главное требование к нанесению изображения – обеспечение хорошей видимости и отсутствие лишних деталей. При наличии лазерного уровня данная процедура значительно упрощается.

Какие элементы необходимо подобрать?

Конструктивно электропроводка в доме может включать в себя ряд элементов:

Провода – для прокладки в доме используют марки ВВГ, АВВГ, ПСВ и им подобные. Наиболее предпочтительными являются медные провода за счет лучших технических параметров: длительного срока эксплуатации, меньшего удельного сопротивления  и т.д. Но, в некоторых ситуациях, могут использоваться и алюминиевые провода для электропроводки. Конкретный вариант выбирается исходя из максимальной нагрузки и требований к изоляции.

Для определения максимальных токов, протекающих по электропроводке, складывается мощность электроприборов, которые могут подключаться, и прибавляется 20 – 30% на запас прочности. Исходя из этого выбирается соответствующее сечение жилы. Сопротивление изоляции должно соответствовать особенностям помещения, в котором используется кабель, и способу прокладки. Следует отметить, что кабели необходимо планировать с запасом, так как в местах подключения или вывода точек они используется больше расчетной дины провода, а запас должен предоставлять возможность повторного соединения.

Рис. 3. провода для проводки

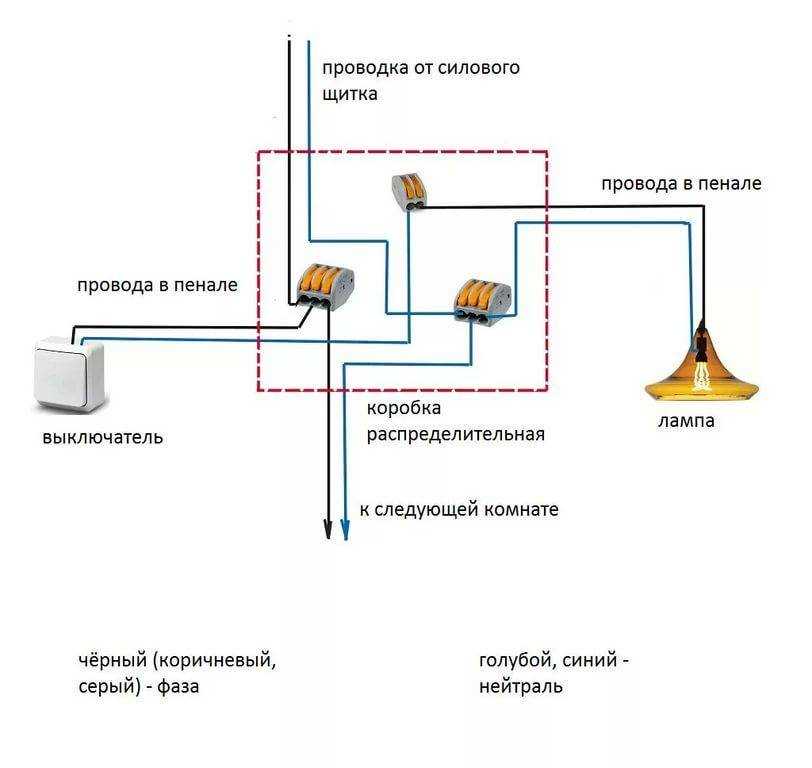

Распределительные коробки – предназначены для соединения различных участков электропроводки, разделения и разводки электричества. Подразделяются на модели наружного и внутреннего размещения, которые выбираются в соответствии с проектом. В зависимости от сечения проводов, подбираются коробки с соответствующей величиной отверстий.

Рисунок 4: Распредкоробки

Розетки – могут отличаться конструктивными особенностями: наличием или отсутствием заземляющего контакта, крышки, размером отверстий и т.д. Также различные модели могут предназначаться для внутренней или наружной установки. Некоторые варианты имеют спаренные выводы точек подключения.

Выключатели – могут иметь конструкцию с одной, двумя или тремя клавишами, поворотным механизмом или сенсором. Следует отметить, что некоторые выключатели оборудованы делителем напряжения, который может повлиять на работу осветительных приборов.

Осветительные приборы – реализуются светильниками, люстрами, софитами, бра и прочими. Большое многообразие  предоставляет возможность выбора для установки в тех или иных помещениях. По назначению можно выделить мощные приборы освещения, маломощные, для ванной, кухни и т.д.

Приборы защитного отключения – представлены автоматическими выключателями на основе электромагнитных, полупроводниковых или микропроцессорных схем. Установка УЗО необходима для защиты как самой электропроводки в доме от коротких замыканий и возгорания с подключенными к ней бытовыми приборами, так и людей, которые могут пострадать при поломке.

Приборы учета – осуществляют контроль за расходом электроэнергии. Их установка требуется при новом подключении электричества или если это предусматривается проектом. По количеству фаз электрические счетчики могут подключаться к трехфазной или однофазной сети.

Рис. 5: Типовой электросчетчик

Защитное заземление – должно предусматриваться для всех потребителей напряжением более 42 В. Из-за чего при подключении новой проводки необходимо иметь контур заземления, к которому подключается PE проводник от всех потребителей.

Кабельные каналы – требуются для наружной установки проводки, по материалу изготовления могут представлять собой пластиковые или металлические короба. По размеру выбирается такой вариант, чтобы при укладке проводов в них свободно помещались все необходимые проводники. Конструктивно могут иметь перфорацию для охлаждения или изготавливаться цельными.

Порядок монтажа электропроводки в доме пошагово

Обратите внимание, что в зависимости от конкретной ситуации, те или иные монтажные операции могут не выполняться.

1. Подготовьте стены – в случае внутреннего расположения электропроводки в стенах дома производится штробление при помощи болгарки, зубила или специального штробореза. Рисунок 6: штробление стен
2. При наружной установке на готовую разметку устанавливается основа кабель-канала. Начинается эта процедура от счетчика электроэнергии или места его предполагаемой установки. Если такая электропроводка по конструктивным особенностям дома будет скрыта под натяжным потолком или другими элементами, ее можно прокладывать кабелем без защиты. Рисунок 7: открытые провода по потолку

3. Просверлите отверстия под розетки и выключатели – выполняется в случае внутренней установки данного оборудования. Для этого применяется дрель со специальной коронкой соответствующего диаметра. Рисунок 8: разработка отверстия сверлом

Сначала сделайте небольшую дырку по центру сверлом, а потом используйте коронку.

Рисунок 9: разработка отверстия коронкой

4. Проложите провода в штробы. Если их габариты соизмеримы и электропроводка легко фиксируется в отверстиях, то можно не применять специальные средства для крепления проводов. Рисунок 10: проложите провода

Но при этом, следите за тем, чтобы чрезмерные усилия не привели к повреждению изоляции.

5. Установите коробки для соединения проводов, под выключатели и розетки. При этом можете использовать разнообразные смеси для монтажа – цемент, шпаклевку, гипс и т.д., необходимые для фиксации коробки в стене дома. Рисунок 11: установите коробки
6. Заведите проводку в коробки – для этого проденьте кабель в нужные отверстия, в некоторых моделях их нужно выломать несильным надавливанием в определенных точках. Рисунок 12: заведите провода в коробки
7. Установите светильники – подсоедините электропроводку к патрону или выводам устройства. Если установка люстры или софитов планируется только после отделочных работ, провода в этом месте зачищаются, и на них устанавливается временный патрон для проверки работоспособности. Рисунок 13: подключите патрон
8. Соберите распределительный щит – для этого на каркас набирается нужное число автоматов из расчета 4 – 6 кВт нагрузки на каждый. Рисунок 14: собрать автоматы

Помимо выделенных для отдельный комнат или объектов необходимо установить вводный автомат с большей уставкой. Его устанавливают на вводе электричества в дом. Также можно использовать другие защитные устройства (по напряжению, дифференциальные и прочие, если такие нужны).

Рисунок 15: щит с различными защитами

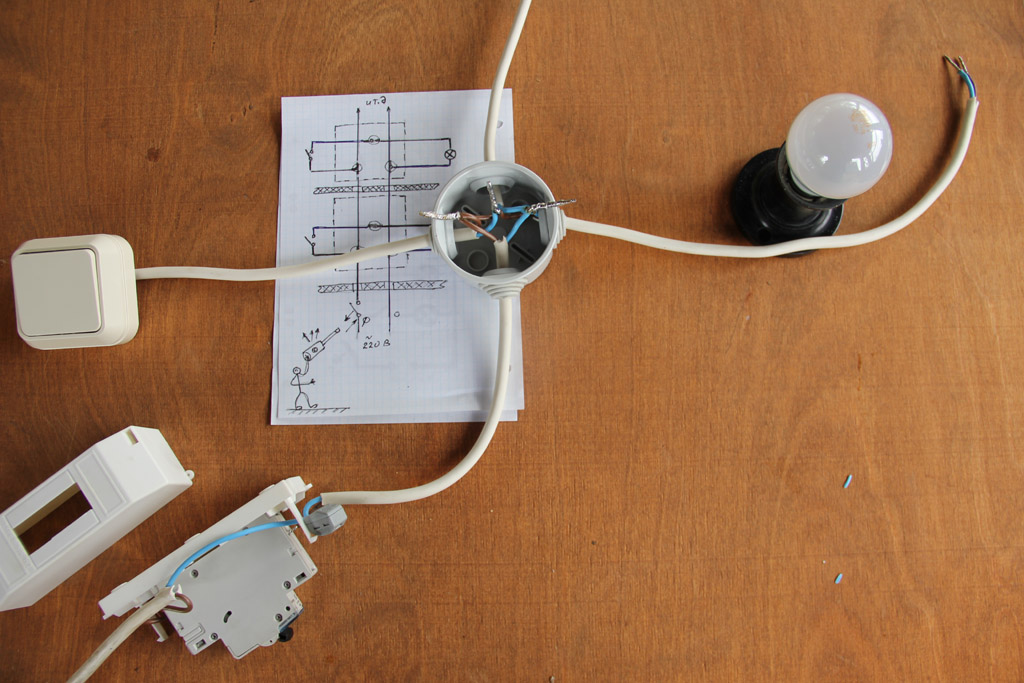

9. Подключите необходимые устройства для опробования. Рисунок 16: подключите лампочку

Для этого подайте напряжение на вводе кабеля к электрическому щитку. После чего опробуйте протекание электрического тока во всех точках подключения при помощи контрольной лампы или опробуйте наличие потенциала при помощи индикатора.

10. Выполните отделочные работы по нанесению шпаклевки или цементной смеси для скрытия проводки. Данная работа выполняется обязательно со снятым напряжением. Рисунок 17: нанесение шпаклевки
11. После этого установите необходимые элементы электрической сети: розетки, выключатели, светильники и т.д. Подключите фазные и нулевые провода к соответствующим выводам. Если нет необходимости подключения к внешней сети, можете спокойно пользоваться готовой электропроводкой.

Если ваш дом еще не подключен к внешней сети, то делать это самостоятельно не нужно. Так как подключение к воздушной магистрали осуществляется работниками энергоснабжающей организации. Выполнять данную процедуру самостоятельно запрещено и крайне опасно.

Список использованной литературы

• Бартош А.И. «Электрика для любознательных» 2019
• В. Назарова «Монтаж электропроводки и теплых полов» 2011
• В. Новак «Справочник мастера-электрика» 2017
• Бедин В. «Сам себе электрик» 2013
• Кирюхин А. «Справочник домашнего электрика» 1996

Как подключить дом: пошаговое руководство

1. Введение

Просто нажав переключатель, вы можете легко выключить и включить любой бытовой прибор. Вы когда-нибудь пытались выяснить причину этого? Хорошо, нет проблем, это магия домашней проводки , с помощью которой мы можем легко управлять нашими бытовыми приборами, такими как вентилятор, телевизор, кулер, кондиционер и многими другими. Если у вас есть небольшие познания в этой области, то, прочитав эту статью, вы сможете самостоятельно провести электропроводку в своем доме, для этого вам не нужен электрик.

Если вы собираетесь подключить свой дом, то эта статья вам очень поможет, но для этого вы прочитали ее полностью. Благодаря этой статье вы получите все знания о проводке, например,

• Как подключить дом?
• Какие меры предосторожности необходимы при проводке дома
• Зачем нам нужна схема подключения

Так что читайте внимательно и полностью.

2. Что такое электрическая схема дома?

Проще говоря, схема электропроводки дома — это схема электропроводки дома, которую мы обычно делаем в наших домах, офисах, зданиях, и она показывает все физические соединения между электрической системой и цепью. Схема электропроводки дома также помогает легко подключать провода к разным розеткам и выключателям.

Основная работа домашней электропроводки заключается в обеспечении всей необходимой энергией электроприборов и электрооборудования, которые мы обычно используем в нашем доме. Поэтому требуется правильное планирование, где мы должны установить розетки, выключатели и точки для электрических лампочек и других электроприборов.

Схема электропроводки дома является основной и очень важной частью электропроводки дома. Поскольку нам нужна принципиальная схема в электронике, прежде чем делать схему, так же, как электрическая схема требуется в домашней проводке, чтобы предотвратить ошибки. Мы также используем схему подключения, когда наша проводка повреждена, а затем, чтобы понять это, мы используем схему подключения.

Надеюсь, вы получите всю информацию о схеме подключения, но сейчас у вас возникает один вопрос: как мы можем нарисовать схема электропроводки дома ? Не волнуйтесь, на следующем шаге вы его получите.

Принципиальная схема электропроводки дома:

Источник:EdrawMax Online

3. Как подключить дом?

Проводка в доме имеет большое удовольствие, но вместе с весельем у него еще и головная боль. Головная боль возникает из-за того, что я вижу много проводов и думаю о том, как их соединить.

Не волнуйтесь, здесь вы получите все решения вашей проблемы и для этого; вы должны прочитать его внимательно.

Во время электропроводки в вашем доме соблюдаются следующие процедуры:

Надлежащее планирование: — Правильное планирование необходимо для электропроводки дома. Вам предстоит определиться с местом, куда вы собираетесь, расставить розетки и выключатели. Вы также должны определить место, где вы должны установить патроны для ламп и розетки потолочного вентилятора. Подсчитайте и посчитайте количество вещей, которые вам здесь понадобятся, и не забудьте их записать.

Код провода: — цвета провода красный и черный в источнике постоянного тока, который показывает положительный и отрицательный. Но в сети переменного тока провода бывают разных цветов: красного, зеленого, синего, черного, желтого и т. д. Мы используем провода разных цветов, чтобы упростить подключение. Из-за этих разных цветов электрик запоминает, какой провод подходит для каких целей, например, зеленый для розеток и черный для выключателей.

Заземление: — Заземление также известно как заземление. В заземлении или в заземлении мы соединяем определенную часть электроэнергетической системы через провод с низким сопротивлением с землей, который мгновенно разряжает или передает электрическую энергию в землю. Надлежащее заземление предотвратит любой легкий шок, который мы можем получить от любой неисправной бытовой техники. Он будет разряжать электрическую энергию через металлический проводник, соединенный с землей. Таким образом, заземление имеет важное значение в домашней электропроводке.

Принципиальная схема: — Монтажная схема представляет собой графическое изображение электрической цепи. Принципиальная схема является важным фактором, необходимым для электропроводки дома. Благодаря этому вы можете спланировать свои соединения и легко подключить их. Принципиальная схема также помогает, когда проводка выходит из строя.

4. Как создать электрическую схему дома?

Теперь возникает вопрос, как мы можем нарисовать электрическую схему дома. Не волнуйтесь, вы можете легко нарисовать эти диаграммы в EdrawMax Online, просто вам нужно выполнить следующие шаги:

Шаг 1.

Открыть EdrawMax Online

Первый шаг, который вам нужно сделать, это зарегистрироваться на EdrawMax. Вот экран, который вы увидите на странице регистрации. После ввода ваших данных нажмите «Создать учетную запись», чтобы начать.

Шаг 2.

Создать шаблон

Запустите чертеж, следуя указанному пути: Доступные шаблоны > План этажа > Электричество и телекоммуникации > откроется страница чертежа.

Шаг 3.

Настройте символы по своему усмотрению

Перетащите символы из библиотеки символов в область рисования и поместите их в нужное место.

Шаг 4.

Соедините символы

Соедините символы либо с помощью символа провода из библиотеки символов, либо с помощью кнопки изогнутого соединителя на панели инструментов.

Шаг 5.

Сохранить и экспортировать

В последнем сохраните свою работу и экспортируйте ее из меню «Файл» и поделитесь ею с помощью параметра «Экспорт и отправка».

Wondershare EdrawMax

EdrawMax — это самый простой инструмент для построения диаграмм, который подходит для всех ваших целей. Попробуйте бесплатно прямо сейчас!

Пытаться Это онлайн Скачать это бесплатно >>

5. Распространенные ошибки при создании схемы электропроводки дома

Есть много распространенных ошибок, которые люди допускают при электромонтаже дома. Таким образом, среди них наиболее часто используемые ошибки перечислены ниже с подробностями.

Неправильное планирование

Люди начинают электропроводку в своих домах, не имея надлежащего плана. Такая ошибка очень опасна как в финансовом плане, так и для вашего здоровья. Это неправильное планирование также может привести к короткому замыканию вашей проводки, что отразится на вас в финансовом плане, а иногда вас может ударить электричеством, что повлияет на ваше здоровье. Как вы знаете, напряжение переменного тока очень опасно для человеческого тела, только один удар может легко убить человеческое тело. Если у вас есть надлежащий план проводки, то вы не сделаете ошибок и сделаете эту работу идеально, не сделав неправильной проводки.

Поэтому перед тем, как строить свой дом, сделайте правильный план и принципиальную схему.

Одинаковый цвет проводов

При проводке дома иногда человек использует провод одного цвета, например, использует только черный провод для проводки всего дома. Этот тип ошибки может сбить вас с толку, потому что из-за одного цвета провода вы забыли, для какой цели вы должны использовать этот провод.

Согласно стандарту для электрической проводки цветовой код: красный для линии или фазы, черный провод для нейтрали и зеленый провод для заземления или заземления.

Но недавно были введены новые стандарты, согласно которым коричневый провод соответствует линии или фазе, синий провод — нейтрали, а зеленый — заземлению или заземлению.

Нет заземления

Заземление является наиболее важной частью электропроводки дома, так как оно защищает от поражения электрическим током при неисправности приборов. Но многие люди пропускают эту часть, проводя электропроводку в доме. Если в вашей электроустановке или в ваших бытовых электроприборах есть какая-либо неисправность, то шансы получить удар током выше при прикосновении к токоведущей металлической детали или любому проводнику.

В этом случае ток создаст путь через ваше тело к земле от токоведущего или фазного провода. Так что обязательно всем сделать правильное заземление или заземление своей домашней электропроводки. Поэтому, чтобы избежать удара током, всегда используйте заземление.

6. Советы по простому созданию электрической схемы дома

Есть много советов, которые помогут вам сделать электрическую схему дома , но мы перечислили важные советы, которые вам очень помогут.

Правильное планирование мебели

Планирование мебели играет важную роль, когда вы устанавливаете проводку в доме, потому что большинство людей пренебрегают этим и просто устанавливают выключатели, розетки и лампочки или патроны в неправильных местах и ​​сталкиваются с множеством проблем при их эксплуатации. Поэтому важно для всех на первом плане, где вы расставите свою мебель, в соответствии с которой вы установите розетки для выключателей и патроны для ламп, чтобы было легче работать.

Подготовьте достаточно выхода

Также важно спланировать, сколько розеток вы установите в комнате, потому что розетки не так уж привлекательны, а также они недешевы, поэтому они стоят дорого.

Таким образом, плохое планирование розеток увеличит ваш бюджет на проводку дома.

Единая панель управления

В схеме электропроводки дома должен быть проект щита управления. С помощью этой панели управления вы можете напрямую включать и выключать все внутренние и внешние источники питания дома. Эта панель управления также помогает в ремонте неисправной линии, просто отключая питание. Вы также можете отключить все электричество, просто нажав выключатель, поэтому панель управления необходима в каждом доме.

7. Часто задаваемые вопросы о домашней электропроводке

Есть много часто задаваемых вопросов, которые приходят на ум читателям при чтении этой статьи. Не волнуйтесь, я взял три самых важных часто задаваемых вопроса, которые регулярно задают при проводке дома.

Сколько стоит подключить дом?

Стоимость подключения нового дома полностью зависит от проекта, а также от функций, которые вы хотите установить в своем доме, а также стоимость рабочей силы неодинакова, поэтому она будет варьироваться от места к месту. Поэтому, если у вас есть надлежащие знания о проводке дома и о том, как их установить, какие вещи следует учитывать при планировании проводки дома, вы определенно сэкономите много денег.

Поэтому мы не можем назвать точную цифру, сколько это будет стоить.

Как подключить дом к сети Ethernet?

Только представьте, что недавно вы переехали в свой новый дом и у вас нет нормального подключения к интернету. Это ужасно, поэтому при планировании проводки дома также важно установить кабель Ethernet. Итак, для кабеля Ethernet вы должны составить идеальный план, чтобы получить хороший результат. Для этого вам необходимо соединить все комнаты кабелем Ethernet, чтобы у вас было бесперебойное подключение к Интернету. Кроме того, вы можете использовать программное обеспечение EdrawMax для создания полных электрических схем дома. Их будет проще установить, и шансы на какую-либо ошибку будут очень низкими.

Должны ли мы нанять электрика для проводки дома?

Электрики профессиональны в своей работе, так как хорошо разбираются в электропроводке. По нашему мнению, мы должны нанять электрика для электромонтажа дома. Но если у вас есть необходимые знания о проводке дома, вы также можете выполнить эту работу самостоятельно. Эта работа требует больших знаний, и иногда ваша маленькая ошибка может повредить всю вашу проводку, а также может нанести травму вам и другим. Как вы знаете, напряжение переменного тока очень опасно для здоровья человека, так как его однократное воздействие может легко убить человека. Поэтому, если у вас нет надлежащих знаний в этой области, то лучше нанять для этой цели электрика.

8. Ключевые выводы

Надеюсь, вы получите всю информацию и знания об электропроводке дома. Вы также можете нарисовать Схемы электропроводки дома онлайн на EdrawMax Online, где вы получите все электрические символы, а также планы розеток, поэтому обязательно посетите это.

Для создания схемы вы можете использовать EdrawMax Online для создания схем онлайн. Там вы можете легко нарисовать принципиальную схему; там вы можете найти любой тип электронных символов. Вы также можете добавить нужный символ в библиотеку. Найдите все электрические схемы в галерее шаблонов.

Изучите основы домашней электропроводки

Изучите основы домашней электропроводки

Электрическая проводка может быть сложной, особенно для новичка. Вот почему обычно лучше нанять профессионала для чего-то другого, кроме простой работы. В противном случае вы можете получить травму, повреждение или возгорание. Если вы планируете выполнить проект «сделай сам», в котором есть электрический компонент, есть несколько основных вещей, которые нужно знать об установке проводки.

С 1940-х годов любой построенный дом (или любой старый дом, в котором была заменена электропроводка) должен был соответствовать электротехническим нормам: NEC, написанным с учетом требований безопасности. Код NEC идентифицирует типы электрических проводов и типов электрических кабелей по цвету. Когда вы снимаете пластину переключателя, вы, вероятно, заметили желтые, белые, черные, красные или зеленые провода. Они не должны быть декоративными; каждый служит определенной цели, и некоторые не очень хорошо сочетаются с другими.

Как подключить электрические провода

При монтаже электропроводки вам необходимо идентифицировать части электропроводки, неметаллического электрического кабеля: внешнюю оболочку (оболочку) и внутренние провода. Цветной «провод», который вы видите — зеленый, черный, красный, синий или белый — на самом деле является оболочкой, покрывающей внутренние медные провода. Если вы внимательно присмотритесь, вы увидите маркировку, нанесенную на оболочку, чтобы вы знали количество и сечение проводов внутри. Цвет оболочки позволяет узнать, что делает каждый провод.

Ниже приведена таблица типов электрических проводов:

• Черные провода или «горячие провода» передают электрические нагрузки от электрического сервисного щита к розетке, светильнику или другому месту назначения.
• Красные провода также являются горячими проводами, используемыми для соединения детекторов дыма, так что, если сработает один сигнал тревоги, сработают и все остальные.
• Белые и серые провода — это нейтральные провода, которые подключаются к нулевой шине, которая притягивает ток и переносит его по всему дому. Не позволяйте «нейтральной» части обмануть вас, потому что они все еще могут нести заряд, особенно если текущая нагрузка не сбалансирована.
• Белые провода , обмотанные черной или красной изолентой, также являются горячими проводами. Лента просто сообщает вам, что белый провод, который обычно является нейтральным, вместо этого используется в качестве горячего провода.
• Зеленые провода соединяют клемму заземления в розетке и прокладывают ее к заземляющей шине в электрическом щите, давая возможность току уйти на землю в случае, если провод под напряжением коснется металла или другого проводника. Зеленые провода могут подключаться только к другим зеленым проводам, но могут оставаться под напряжением, если электрическая система неисправна.
• Неизолированные медные провода являются наиболее распространенным типом заземляющих проводов.
• Синие и желтые провода , хотя они обычно не встречаются в неметаллических (NM) кабелях, иногда используются в качестве проводов под напряжением в электрических кабелепроводах. Синие — это путешественники, которые могут быть в выключателях наверху и внизу лестницы, чтобы управлять одним и тем же светом.

Черный провод

Проводит электрические нагрузки от электрощита к розетке

Щелкните здесь

Красный провод

Используется для соединения детекторов дыма, чтобы срабатывал сигнал тревоги.

Щелкните здесь

Белые и серые провода

Нейтральные провода, которые подключаются к нейтральной шине, которая притягивает ток и переносит его по всему дому.

Щелкните здесь

Предыдущий

Следующий

Какой тип провода используется для жилых помещений?

В большинстве современных домов используется неметаллический (NM) кабель, состоящий из двух или более проводов, обернутых внутри упомянутой ранее цветной оболочки. Пакет проводов обычно содержит один или несколько горячих проводов плюс нейтраль и землю. Чтобы разместить проводку в старом доме или если ваша проводка просто нуждается в ремонте, вы можете соединить старые провода с новым кабелем NM, используя распределительную коробку, которая защищает проводные соединения. Более крупные провода цепи несут напряжение цепи, до которого может быть очень опасно дотрагиваться. Если вы не знаете, какие у вас провода, считайте их все опасными.

Советы по подключению и переключению своими руками

Если вы уверены в себе и хотите самостоятельно выполнить монтаж проводки своими руками, вам необходимо подготовить информацию и инструменты.

• Иметь надлежащие инструменты. Это может быть мультиметр, проверяющий электрическое напряжение, и комбинированный инструмент для зачистки проводов и оболочки.
• Ознакомьтесь с различными проводами. Убедитесь, что вы знаете, какой цвет провода куда идет и какова его цель, чтобы избежать поражения электрическим током и безопасно провести электропроводку в вашем доме.
• Провода больше, чем нужно. Убедитесь, что он простирается не менее чем на три дюйма за пределы электрической коробки.
• Заделка гипсокартона с большими пластинами. Вы сделали отверстие в гипсокартоне слишком большим? Исправьте это с помощью большой электрической пластины.
• Платите за качество. Не экономьте на качестве выключателей и розеток.
• Проверьте напряжение, прежде чем прикасаться к проводам и цепям. Мультиметр сообщит вам, безопасно ли к ним прикасаться.
• Проведите исследование. Посмотрите видео-уроки на YouTube.

Ошибки электропроводки, которых следует избегать

Электрический момент «упс» может быть очень серьезным, вызывая короткие замыкания, удары током или пожары. Вот несколько распространенных ошибок, которых следует избегать:

• Никогда не подключайте провода вне электрических распределительных коробок. Если коробки нет, добавьте ее и соедините провода внутри нее.
• Помните о трехдюймовой минимальной длине провода. Не обрезайте провода слишком коротко. ЕСЛИ вы это сделаете, добавьте шестидюймовые расширения.
• Никогда не оставляйте незащищенной обшивку между рамами, как при потолочной установке. Прикрепите его скобами к стержню 2×2 или используйте металлический кабелепровод, если провод проходит вдоль стены.
• Избегайте ослабленных выключателей или плохо подключенных розеток.
• Никогда не устанавливайте трехгнездовую розетку без заземляющего провода.
• Не заглубляйте электрическую коробку за поверхность стены. Вместо этого добавьте пристройку к стене.
• Закрепите кабель зажимом, чтобы изоляция провода не порезалась и не изнашивалась.

Общие бытовые проблемы с электричеством

Если у вас старая проводка, вероятно, у вас целый комплекс проблем. Одной из наиболее распространенных является изношенная изоляция, потому что не было заземления, а проводка не была приспособлена для работы с современными мощными приборами. Есть несколько других распространенных проблем с электричеством, которые не ограничиваются старой проводкой:

• Частые перенапряжения, вызванные освещением, поврежденными линиями электропередач, неисправными приборами или проводкой качественные материалы) подключен к электросети
• Неправильно работающие выключатели света
• Часто срабатывающий автоматический выключатель
• Перегруженный автоматический выключатель
• Удары током
• Свет слишком яркий или слишком тусклый
• Большие счета за электроэнергию
• Лампочки, которые слишком часто перегорают
• «Одержимые» встраиваемые светильники, которые гаснут, а затем снова включаются

Как

Если у вас есть надлежащее образование в области электротехники, вы сможете справиться с большинством проектов.
