Крыша каркасного дома: пошаговое строительство своими руками

Автор Евгений Филимонов На чтение 34 мин. Опубликовано 21.11.2019 Обновлено 06.05.2020

Как построить крышу каркасного дома, выбор материала. Этапность работ, утепление кровли. Технология монтажа кровли, виды крыш каркасного дома.

Крыша каркасного дома имеет большое значение в процессе строительства. Ведь от её качества зависит защита от внешних условий агрессивной окружающей среды.

Данная статья освещает, особенности конструкции крыши. Что необходимо сделать перед тем, как взяться за работу монтажа крыши. Какие типы крыш каркасных домов, необходимый уклон скатов. Как правильно выбрать материал для надёжной кровли, правильность установки стропил: шаг, длина, сечение. Грамотное создание обрешётки и контробрешётки.

Как выполняется монтаж крыши каркасного дома.

С чем нужно определится до возведения крыши. Как правильна выбрать конфигурацию крыши. Необходимое количество скатов. Правильность установки ригеля, как соединять стропилы в коньке. Правильность крепления стропил к мауэрлату и крепление ригеля к стропилам.

В чём суть устройства крыши и кровли каркасного дома. Как построить двускатную крышу каркасного дома. Технология строительства вальмовой крыши. Как выполнить грамотный монтаж мансардной (ломаной) кровли каркасного дома.

Преимущества каркасных домов и утепление крыши, технология висячей наслонной системы.

Что сделать перед тем, как взяться за работу?

Конструкция крыши каркасного дома является одной из наиболее простых, поэтому ее самостоятельное возведение не отнимет много сил и времени.

Эта статья поможет вам, если в процессе работы возникли трудности.В ней рассмотрим особенности монтажа крыши, дадим практические рекомендации по выбору материала, элементов конструкции, и соблюдению необходимых норм и требований в процессе работы.

До начала возведения конструкции надо определиться:

• С типом крыши и углом уклона скатов
• Типом кровельного материала
• Длиной, сечением стропил и расстоянием между ними
• Длиной, шагом и сечением элементов обрешетки и контробрешетки
• Типом утеплителя

Тип крыш каркасных домов

Крыши бывают:

• Плоскими
• Скатными (с одним, двумя или более скатами)
• Мансардными (с двумя и четырьмя скатами)
• Щипцовыми, коническими, многошипцовыми и прочее

Дом из бруса

14.84%

Кирпичный дом

9.07%

Бревенчатый дом

6.22%

Дом из газобетонных блоков

17. 99%

Каркасный дом

35.19%

Дом из пеноблоков

16.69%

Проголосовало: 1995

Выбор крыши делается не только исходя из условий ее внешнего вида. Важно учитывать функциональные возможности конструкции. Основные преимущества и недостатки крыш разного типа приведены ниже.

Каркасный дом с плоской крышей

Плоские крыши не пользуются популярностью в частном строительстве. Их сооружение не вызывает сложностей, но недостатки все перекрывают. За ними требуется тщательный уход. После дождя на крышах остается вода, зимой снег приходится убирать самостоятельно. При этом повышается вероятность проникновения влаги внутрь помещения. На домах же со скатной крышей можно использовать чердак, как дополнительное помещение.

Зато при монтаже плоской крыши можно значительно сэкономить на строительных материалах и загорать на ней летом.

При монтаже надо выдерживать угол уклона в 2-3 градуса по отношению к горизонту.

Многоскатная и односкатная крыша каркасного дома

Угол уклона скатов начинается от 10 градусов. Количество скатов – от 1 до 4.
Скатные крыши очень популярны и используются повсеместно. Весной снег долго не задерживается на них, вода спокойно стекает по желобам, появляется много дополнительного места в виде чердачного помещения, на котором можно устроить дополнительную комнатку.

Нагрузка на конструкцию также снижается, а вместе с ней и возможность протечек.

Мансардная крыша

Может быть полувальмовой (двухскатной с двумя маленькими скатами) и вальмовой (четырехскатной). Такой тип крыши также широко используется.

Преимущества следующие: дополнительное место под крышей, возможность установки окон, уникальный внешний вид дома, низкая нагрузка на конструкцию зимой. Недостатки – большие затраты на материал, отопление, много снега на оконных конструкциях зимой, более быстрое разрушение стропильных конструкций из-за недостаточного вентилирования.

Многощипцовая крыша

Многощипцовая крыша считается одной из самых популярных. Отличается от других большим количеством скатов и наличием ендов. Устанавливается в том случае, если дом имеет сложную планировку.

Преимущества – конструкция выдерживает существенные нагрузки, появляется возможность обустройства дополнительного помещения, уникальный внешний вид. Недостатки – большой расход материала, при этом остается много отходов, сложность монтажа своими руками, большие денежные затраты.

Конические крыши

Коническая крыша устанавливается в случае, когда здание выполнено в форме круга. В России такие крыши мало кто строит.

Преимущества – интересный внешний вид, простота ухода. Недостатки: сложность расчетов и монтажа.

Мы предлагаем сделать выбор в пользу крыши с двумя скатами. В этом случае получится заметно сократить расходы на материал и обслуживание, при этом внешний вид конструкции не пострадает.

Евгений Филимонов

Задать вопрос

Стоит понимать, что чем больше скатов, тем крыша красивее, но при этом и дороже.Но если вы не привыкли экономить и хотите самое лучшее – то устанавливайте крышу любого типа.

Уклон скатов

Идеальным уклоном с точки зрения безопасности и долговечности является уклон от 30 до 45 градусов. В этом случае нагрузка на кровлю (ветер, снег) является оптимальной.

При этом внешне крыша с таким уклоном смотрится выигрышней.

Выбор материала для кровли

Выбор кровельного материала зависит от уклона скатов. В этом случае будут соблюдены необходимые требования по безопасности и увеличен срок службы крыши.

Если рекомендуемый уклон не соблюдать, то придется изменять элементы конструкции: делать более частую обрешетку, усиливать гидроизолирующий слой, крепить кровельный материал с меньшим шагом и т.д

Ниже приведены основные типы кровельных материалов и угол уклона, который надо соблюдать при монтаже:

• Профнастил – от 10 градусов
• Шифер – от 12 до 60 градусов
• Еврошифер (ондулин) – от 6 градусов и выше
• Керамическая черепица – 18-60 градусов
• Полимерпесчаная черепица – 18-60 градусов
• Битумная черепица – от 12 градусов без ограничения максимального уклона
• Металлочерепица – от 15 градусов

Выбирая тип кровельного материала надо соблюдать следующие рекомендации:

• Материал должен соответствовать конфигурации кровли
• Срок службы материала должен быть максимально приближен к сроку годности самой кровли
• Выбранный материал должен соответствовать эстетическим и экономическим критериям владельца. Надо учитывать сложность кладки и стоимость кровельного материала, сложность схемы крыши и т.п
• Кровельный материал должен обладать максимально «выгодными» характеристиками: долговечность, устойчивость к механическим и климатическим воздействиям, простота ухода, морозоустойчивость, уровень звукоизоляции, климатические условия и т.д. Если вы живете там, где часто идет град, не стоит выбирать кровельный материал, который после первого выпадения осадков превратится в лохмотья

Совет: обратитt внимание на металлочерепицу, мягкую кровлю и ондулин. Спрос на эти материалы один из самых высоких. При этом не забывайте учитывать угол уклона кровли.

Стропила: сечение, шаг, длина

Для расчета стропил вы можете воспользоваться специальным калькулятором, сэкономив время:

Сечение стропил выбирается с учетом следующих параметров:

• Длины стропильных ног и шага их установки
• Уклона кровли (чем он меньше, тем меньше нагрузка на поверхность)
• Нагрузки (снеговые, ветровые и пр. ), которые установлены в нормативных документах для каждого региона страны
• Вида материала, которым будет покрываться кровля, а также его веса и размера

Выбрать сечение можно двумя способами: обратиться к строительным таблицам или провести самостоятельный расчет.

Монтаж крыши каркасного дома

Последовательность монтажа для двухскатной крыши выглядит следующим образом:

• Установка стропильной системы
• Укладка утеплителя
• Устройство обрешетки и контробрешетки
• Установка кровельного материала и финишных элементов конструкции

Установка стропильной системы

Евгений Филимонов

Задать вопрос

Установка стропильных ног начинается после того, как будут надежно зафиксированы потолочные балки (мауерлаты). В качестве стропил будет выступать брус сечением 50×150 мм., или 50×200 мм. Более точное сечение возьмите из таблицы выше.

Подготовка стропил

Для начала надо изготовить шаблон стропильных ног. Делается это так:

• Берут две доски и соединяют их внахлест под углом 90 градусов, фиксируя гвоздем в верхней точке
• Шаблон поднимают наверх и устанавливают края досок на мауерлаты
• Регулируя расположение досок, находят нужный скат. При этом их края должны на 40-60 сантиметров выходить за уровень стен, чтобы в будущем проще устроить систему водостока. Если длины досок не хватает, можно сшить по две на земле
• Когда необходимый уклон скатов получен, надо между стропильными ногами прибить поперечную перекладину, тем самым зафиксировав угол. В это же время нужно обозначить карандашом линию среза стропил, если они будут фиксироваться встык и срезы под прямым углом в местах присоединения ног к мауерлатам
• Все расчеты должны быть сняты с максимальной точностью

После того, как шаблон приготовлен, по нему надо собрать две пары стропил, которые будут монтироваться по краям. При необходимости ноги наращиваются. Состыковывать их можно вполдерева толстыми болтами, что безопасней, или при помощи двух гвоздей, вбитых под разным углом. Между двумя ногами одного стропила надо установить поперечину.

Следующий шаг – подъем стропил на крышу и их фиксация на мауерлатах (балках), как показано на картинке. Внизу монтируется упорный брусок.

Когда две пары боковых стропил установлены, между ними надо натянуть веревку. Она служит маяком, по которому проверяется уровень. Далее между стропилами измеряется расстояние и делится на 60 или 80, в зависимости от шага, с которым будет вестись монтаж.

После проведения расчетов на земле собирается нужное количество стропил. Затем они поднимаются наверх, и устанавливаются с выбранным шагом по всему периметру. Между стропильными фермами прибивается по две доски для фиксации.

Утепление крыши каркасного дома

Чтобы зимой не замерзнуть, надо утеплить крышу.

Сначала к внутренней стороне стропильных ног при помощи строительного степлера крепится пароизоляционная пленка. Стыки прорабатываются двухсторонним скотчем. Затем в пространство между брусьями стропил укладываются плиты утеплителя.

Советуем использовать утеплители Ursa, Изовер или Кнауф.

Чтобы защитить утеплитель от атмосферных осадков, надо поверх него постелить диффузионную мембрану. Если планируете использовать армированную пленку, то между ней и утеплителем оставляйте зазор в 2 сантиметра.

Обрешетка и контробрешетка

Контробрешетку можно выполнить брусками 25 на 30 сантиметров или 30 на 50. Шаг брусьев такой же, как у стропил, так как они монтируются поверх них. На фото выше это отлично видно.

На контробрешеку монтируется обрешетка. Для этого используются доски 25 на 100 мм., или брусья 40 на 50 мм. Шаг обрешетки зависит от типа кровельного покрытия, который будет применяться. Крепления делаются оцинкованными гвоздями, чья длина в три раза больше толщины брусков или досок и в шахматном порядке.

В нашем случае рассмотрим монтаж металлочерепицы. Он начинается по направлению снизу – вверх.

Вначале монтируется карнизная планка при помощи саморезов. Далее на крышу поднимается первый лист металлочерепицы. К карнизной планке он крепится саморезами в каждую выемку. Затем можно крепить лист через одну выемку. Если длины одного листа черепицы не хватает, можно нарастить его, используя свободные куски, укладывая их внахлест и фиксируя саморезами 4,8 x 28 мм. Далее аналогично укладываются с нахлестом остальные листы.

Нижний край черепицы должен выступать на 40 см. за край карниза.

С чем нужно определиться до возведения крыши

В этой статье цикла «Каркасный дом своими руками» мы рассмотрим строительство крыши. Определимся на какой стадии строительства должна выполняться крыша каркасного дома своими руками. Разберем как правильно подбирать стропила каркасного дома, какой использовать кровельный материал и как произвести утепление крыши каркасного дома. Также будут рассмотрены некоторые тонкости монтажа крыши и перечислен необходимый инструмент для возведения крыши каркасного дома.

Кровельная конструкция имеет большой вес, поэтому она должна опираться на готовые стены дома. Готовые, в нашем случае, – это: установлены вертикальные стойки каркаса, они закреплены постоянными укосами, связаны брусом верхней обвязки, и обшиты с двух сторон ОСБ. Обшивка ОСБ доведена до середины бруса верхней обвязки. Такой каркас устойчив и способен нести кровельную конструкцию. Декоративная облицовка стен (наружная и внутренняя) обычно делается после монтажа кровли. А подшивка свесов (фронтонного и карнизного) делается уже после облицовки стен.

В том случае, если конструкция крыши подразумевает наличие фронтонов, то фронтон обычно возводится и обшивается листами ОСБ тоже до сборки крыши. Поэтому с уклоном крыши желательно определиться до возведения фронтонов, так как верхняя линия фронтона зависит именно от уклона крыши (подробнее о выборе уклона крыши будет сказано в этой статье чуть позже). Либо же можно возводить фронтон параллельно с крышей, но как минимум после установки крайних стропильных ферм. Фермы при этом надежно закрепить раскосами.

Если этаж под крышей мансардный, то помимо фронтонов будут еще возводиться невысокие стены со стороны свесов, так вот их возвести и облицевать ОСБ нужно тоже до сборки крыши.

Сечение, шаг, принцип и способ соединения основных элементов фронтона и этих невысоких стенок такие же, как и основного каркаса первого этажа.

По верху небольших стен мансардного этажа нужно уложить брус верхней обвязки на все 4 стены (т.е. и на те, по которым планируется возведение фронтона в том числе). Фронтон продолжить возводить выше этой обвязки на нужную высоту. Брус верхней обвязки в данном случае будет такого же сечения, что и брус верхней обвязки первого этажа. Он же в дальнейшем будет служить опорой для стропил, т.е. выполнять функцию мауэрлата.

Выбрать конфигурацию крыши

Брус верхней обвязки 100х150 мм (соединяет по верху вертикальные стойки каркаса), балки перекрытия – 180х130 мм, шаг 600 мм.

Для того чтобы сделать крышу, нам нужно определиться с количеством скатов, углом уклона, кровельным материалом, подобрать сечения и шаг основных элементов крыши (стропила, обрешетка, контробрешетка). Теперь о каждом пункте подробно.

Количество скатов

Евгений Филимонов

Задать вопрос

Чем сложнее крыша, тем она, как правило, смотрится красивее. Но при этом она автоматически становится и дороже. Оптимальное количество скатов с точки зрения красоты и затратности, по нашему мнению, это два ската. Один скат выглядит скучновато, а 4-скатная (шатровая или вальмовая) обойдется уже дороже.

Мансардную (вальмовую и полувальмовую) крышу мы разбирать в этой статье тоже не будем. Остановимся на двухскатной крыше, которая подходит как для холодного чердака, так и для мансардного этажа (при условии, что стены мансардного этажа не менее 1,5 метра, а уклон скатов не более 45°). В двухскатной крыше всего один конек и нет ендов. Что тоже плюс, так как ендова и конек — это самые уязвимые, и поэтому самые сложные в обустройстве, места кровельной конструкции.

Ригель

Ригель нужно размещать максимально низко, но не ниже, чем запланирован потолок первого этажа. Чем ниже расположен ригель, тем лучше он воспринимает распор и если закрепить ригель высоко, то он не будет выполнять свою функцию. Подберем минимальную высоту расположения ригеля для нашего примера. 2,1 м только высота входных дверей (если ригель будет ниже, то двери уже не поместятся). Плюс около 10-20 см (0,1 – 0,2 м) над дверью и еще около 5 см (0,05 м) отделочный материал потолка. Итого получаем 2,25-2,35 м. Это минимальное расстояние от ригеля до верха чистового пола при высоте дверей 2,1 м. Если найти двери высотой 2,0 м, то ригель можно ставить еще ниже, на высоте 2,15-2,25 м от верха чистового пола. Важно еще помнить, что чем меньше кубатура воздуха в мансардном помещении, тем меньше тепла нужно будет затрачивать на его обогрев. Это тоже можно отнести к плюсам низкого размещения ригеля.

По нормам конечно высота потолка в жилых помещениях должна быть минимум 2,5 м. Но для спальных комнат 2,15-2,35 м вполне подойдет, конечно же, при условии, что Ваш рост позволяет :-).

Ригель принимаем сечением 50х150 мм. Т.е. такого же сечения, как и стропила. Таким образом избегаем путаницы при заказе дерева на пилораме, и в случае остатков от стропил – можем их задействовать на ригеля.

Шаг ригеля такой же, как и шаг стропил. Т.е. в нашем случае – 70-80 см.

Соединение стропил в коньке

Стропила удобно соединять между собой в коньке методом в пол лапы, как показано на рисунке ниже. Вырезать удобно цепной пилой. Если сечение стропил 150х50 мм, то этот узел соединяется 3-4 гвоздями длиной 100-150 мм. Гвозди с обратной стороны загнуть.

Крепление стропил к мауэрлату

Стропила предварительно зарезается под мауэрлат (он же брус верхней обвязки). Крепится гвоздем 200 мм сверху в том месте, где стропилина самая тонкая. По 1 гвоздю под углом с каждой стороны (всего 2 гвоздя). Гвоздь проходит через стропилину и задодит в брус.

Крепление ригеля к стропилам

Ригель сечением 50х150 мм крепится к стропилам тоже 50х150 мм с одной стороны, напрямую без каких-либо дистанционных прокладок гвоздями 150 мм. Гвоздь с обратной стороны загнуть.

Обрешётка

Обрешетку кладут на стропила, и она служит основой для настила кровли. Ее делают из досок, брусков-жердей различного сечения, которые можно укладывать как вразрядку, так и вплотную. Шаг и количество конструкций обрешетки различаются в зависимости от вида кровельного покрытия.

Для устройства сплошной обрешетки используют доски не ниже второго сорта, ровные, сухие, без сучков (они нарушают целостность волокон и могут привести к поломке доски и повреждению структуры настила), с отесанными краями. Для увеличения срока службы обрешетки все деревянные материалы рекомендуют покрыть антисептическим раствором и огнезащитным составом (антипиреном).

Сплошная обрешетка представляет собой ряд плотно уложенных друг к другу досок и создается двумя способами:

• доски укладывают вплотную друг к другу параллельно коньку крыши;
• сначала доски кладут параллельно коньку крыши на расстоянии 50-100 см, после чего на них вновь прибивают доски, но уже перпендикулярно коньку вплотную друг к другу.

Однако нужно помнить, что шаг и количество конструкций обрешетки различаются в зависимости от вида кровельного покрытия.

Обрешетку для рулонного материала можно устроить сплошным или двойным деревянным настилом.

Для установки двойного настила первый слой досок укладывают вразрядку параллельно коньку крыши (рабочий настил), второй слой толщиной 20-25 мм и шириной 50-70 мм располагают под углом 45° к первому (защитный настил).

Настил должен быть ровным, без щелей, впадин, торчащих шляпок гвоздей или бугров. Он должен легко выдерживать вес человека, который будет укладывать кровлю, и выполнять другие работы на крыше. Оптимальная толщина досок — 25 мм, ширина — 100-140 мм. Стыковывать их лучше всего на стропилах, размещая в шахматном порядке.

Прибивая доски обрешетки, гвозди вбивают по кромкам, неглубоко утапливая шляпки. Рулонный материал на торцах свесов нужно перегибать, поэтому кромки досок на свесах рекомендуется предварительно обстрогать, чтобы не повредить материал на сгибе. На вершину конька по всей длине следует прибить полоску кровельной стали шириной около 30 см.

Обрешетка под черепицу (глиняную или цементно-песчаную) передает на конструкцию крыши большие нагрузки, поэтому при ее устройстве используют бруски с минимальным сечением 50×25 мм, способные выдерживать немалый вес.

Обрешетку для черепицы можно сделать сплошным настилом из брусков или из двух слоев досок — чернового настила, на который прибивают контробрешетку, а также брусков, расположенных вдоль ската. Контробрешетка устанавливается на гидроизоляционный слой и обеспечивает вентиляцию под черепицей. Оптимальное расстояние между брусками — 50 см. Точный размер сечения рассчитывается в зависимости от угла наклона крыши, шага контробрешетки и величины черепицы (стандартная — 330×420 мм).

Шаг обрешетки — 310-320 мм при уклоне крыши менее 22°, 320-335 мм — при уклоне 22-30° и 335-345 мм — при уклоне больше 30°. Карнизный брусок необходимо устанавливать на 25-35 мм выше остальных брусков.

Обрешетка под асбестоцементные листы. Шифер — материал довольно тяжелый, поэтому для устройства обрешетки потребуются бруски сечением 60×60 мм. Высота карнизного бруска должна быть немного больше — 66 мм. Настилом служат прибитые на расстоянии друг от друга бруски (средний шаг — 50 см), которые делятся на четные и нечетные. Четные должны иметь высоту 63 мм, нечетные — 60 мм.

Для облегчения укладки и экономии денег рекомендуется на четные использовать бруски высотой 60 мм, но подкладывать под них планку, рубероид или толь толщиной 3 мм.
Обрешетка под стальную кровлю может иметь как сплошной настил, состоящий из прижатых друг к другу досок, так и разреженный. Толщина досок для сплошного настила — 30-40 мм. Сечение брусков для разреженной обрешетки — 50×50 мм, размеры досок — 5×120-140 см.
Поверхность обрешетки должна быть ровной, без прогибов или выпуклостей. Расстояние между брусками — 200-250 мм. Через каждые 139см обязательно прибивают доски шириной до 140 мм и высотой, идентичной высоте бруска, на котором стыкуют фальцы стальных листов.

Евгений Филимонов

Задать вопрос

Обрешетка под профилированный лист или металлочерепицу делается из брусков, которые располагают на расстоянии 300-500 мм друг от друга. Для крепления листов используют кровельные шурупы толщиной 3,5-4 мм, длиной 40-50 мм с крупной шляпкой и уплотнителем. На карнизных свесах крепят кляммером.

Хотя смонтированная обрешетка может играть роль лестницы, не следует пренебрегать правилами безопасной работы на высоте.

При любой конструкции обрешетки карнизный свес делают из сплошного дощатого настила шириной 3-4 доски (700 мм), которые должны быть ровными по всей длине. Свесы крыши рекомендуется устраивать шириной не менее 350 мм.

Вдоль конька укладывают две доски, сходящиеся кромками, которые служат для поддержания конькового стыка. Фронтонный свес должен выступать над обрешеткой на 40-50 мм.

Все элементы обрешетки прочно закрепляют на стропилах. Стыки досок и брусков нужно располагать вразбежку. В процессе укладки обрешетки следует помнить о дымовой трубе — нужно установить закладные детали. Деревянная обрешетка и элементы стропильной конструкции, которые не защищены теплоизоляцией, располагаются не ближе 13см от трубы.

Контробрешётка

Она обеспечивает верхний вентиляционный зазор в кровельной конструкции. Утепленная будет крыша или нет – в ней должна быть обязательно уложена гидроизоляция и обустроено 2 вентиляционных зазора, высота каждого 2-4 см:

• нижний вентзазор — под гидроизоляцией (для выветривания конденсата, который может скапливаться на внутренней поверхности гидроизоляции при повышении влажности в помещении). По нижнему зазору подробнее можно посмотреть в комментарии;
• верхний вентзазор — над гидроизоляцией (для выветривания конденсата, который может скапливаться на внутренней поверхности кровельного материала).

Кроме того, оба эти вентзазора отвечают за нормальные условия эксплуатации деревянных элементов кровли. И если хоть одного зазора не будет, то во много раз возрастает вероятность того, что деревянные элементы будут плесневеть, цвести, покроются грибком.

Верхний вентиляционный зазор обеспечивается за счет контробрешетки. Она крепится вдоль стропил. Сечение 20х50 мм (20 – это высота). Шаг равен шагу стропил (70-80 см в нашем примере), так как контробрешетка крепится вдоль стропил (на каждую стропилину).

Устройство крыши и кровли каркасного дома

Перед тем как сделать крышу каркасного дома, необходимо определиться с количеством скатов, кровельным материалом и углом уклона, а также подобрать сечения и шаг основных элементов крыши. Чем сложнее крыша, тем красивее смотрится дом, правда, и цена такого сооружения автоматически увеличивается.

Ниже вы узнаете о монтаже крыши каркасного дома своими руками: её устройстве и технологии строительства

Строительство крыши и устройство кровли — важнейший этап возведения дома. Крыша не только защищает дом от атмосферных осадков, но и является одним из основных декоративных элементов. Технологически это довольно сложный процесс. Но для настойчивого и умелого человека самостоятельное возведение оригинальной крыши — посильная задача.

Нужно различать такие два понятия, как «крыша» и «кровля». Крышей называют конструкции верхней части здания, состоящие из различных элементов: балок, стропил, упоров и раскосов. Кровлей называют самый верхний слой крыши. Ее изготавливают из различных материалов: рубероида, черепицы, кровельного железа и т. д.

Крыша — сложная конструкция, состоящая из стропил, подстропильных балок, утеплителя, пароизоляции и покрытия кровли. Устройство крыши каркасного дома определяют в процессе проектирования дома, на этом же этапе выбирают кровельный материал в зависимости от климатических условий района строительства.

Конструкция и виды крыши каркасного дома

Конструкции крыш каркасного дома различаются не только материалами изготовления, но и геометрическими параметрами. В зависимости от угла наклона определяется вид крыши.
Они бывают плоские (угол наклона не более 5°) и скатные (имеют значительный уклон). Наклон измеряется как в градусах (угол наклона крыши к горизонту), так и в процентах (отношение высоты подъема Н к половине перекрываемого пролета L, умноженное на 100 %).
Уклон крыши — отношение высоты подъема к 1/2 перекрываемого пролета или угол наклона а крыши к горизонту. Например, при а = 27° Н/L = 1/2 = 0,5.

Когда крыша каркасного дома имеет небольшой угол наклона, он выражается в процентах. Для этого отношение Н/L умножают на 100. При Н/L = 1 /20, уклон равен 5 % (1:20-100). В таблице « Уклон кровли при высоте ската 1 м» приведены уклоны крыш в градусах, процентах и в виде отношения высоты к величине пролета.

С плоскими крышами строят деревянные хозяйственные постройки (склады, сараи). Жилые каркасные дома с плоскими крышами строятся довольно редко.

По конфигурации крыши делятся на односкатные, двускатные, вальмовые, полувальмовые.

Бюджетный вариант: каркасный дом с односкатной крышей

Каркасный дом с односкатной крышей — самый бюджетный вариант, как по трудоемкости, так и по затратам материалов. Их устанавливают в зданиях невысокого уровня ответственности и архитектурной выразительности — террасах, сараях, подсобных сооружениях, летних постройках, небольших банях, строениях, в которых водоотвод и сброс снега не разрешен на проезжую часть улицы. Угол наклона крыши не превышает 30°.

Строительство двускатной крыши каркасного дома

Двускатные крыши каркасных домов могут быть равнозначными и неравнозначными. При равнозначной крыше оба ската кровли имеют одинаковый угол наклона.

Угол наклона зависит от атмосферных нагрузок: при интенсивных и обильных снегопадах рекомендуется делать крышу со значительным уклоном (более 30°), чтобы снег не задерживался на ее поверхности. В местности с большим ветровым напором уклон стараются делать как можно меньше, чтобы стены и стропильные конструкции не испытывали значительной горизонтальной нагрузки.

Разновидность двускатной крыши — многощипцовая крыша, у которой несколько скатов, ориентированных на разные стороны здания.

Двускатные крыши просты в устройстве стропильной системы (проще, чем четырехскатные). В районах со значительными ветровыми и небольшими снеговыми нагрузками их желательно устраивать с более пологими скатами. Крутые скосы проектируют в местах больших снегопадов (снег не скапливается на кровле).

Технология строительства вальмовой крыши дома

Крыши с четырьмя скатами — двумя треугольными и двумя трапециевидными — называют вальмовыми. В полувальмовых крышах соседние скаты разного уровня.

Строительство вальмовых крыш каркасного дома значительно экономит материал на стенах второго этажа или чердака: ведь вместо двух стен делают два ската. При возведении дома без жилых чердачных помещений выбор вальмовых или скатных крыш основан исключительно на эстетических предпочтениях заказчика.

Монтаж мансардной (ломаной) крыши каркасного дома

Однако если в каркасном доме предусмотрен мансардный этаж, целесообразно выбрать четырехскатную крышу и грамотно устроить стропильную систему.

При таком подходе полезная площадь мансарды (то есть там, где высота позволяет ходить не пригибаясь) увеличится.

Монтирование окон в стенах мансарды, а не в кровле, обходится меньшими силами.
Но освещенность с вальмовой крышей и окнами встроенного типа по сравнению с мансардной крышей каркасного дома и окнами в стенах на порядок выше.

Есть еще сводчатые, конические и купольные крыши, но они довольно сложны в изготовлении. Хотя можно найти специалистов, которые смогут сделать и их.

Для увеличения жилых площадей при неизменной трудоемкости возведения зачастую на верхнем этаже устраивают мансарду. Мансарда — этаж в чердачном пространстве, фасад которого полностью или частично образован поверхностью (поверхностями) наклонной или ломаной крыши. При этом линия пересечения плоскости ломаной крыши каркасного дома и фасада должна быть на высоте не более 1,5 м от уровня пола мансардного этажа.

Технология постройки крыши каркасного дома

После того как смонтировали стропильную систему дома, приступают к изготовлению крыши. Необходимо хорошо себе представлять порядок предстоящих операций. На схеме показана конструкция крыши каркасного дома с полным перечнем необходимых материалов для ее устройства.

Технология строительства крыши дома такова: на готовую стропильную систему накладывается обрешетка, устанавливается утеплитель, пароизоляционная пленка, кровельный материал.

Затем по технологии постройки крыши дома переходим к покрытию карнизных свесов, желоба, рядовому покрытию скатов крыши, и разжелобков. До того как положить кровлю, необходимо проверить соблюдение проектных уклонов скатов, правильность устройства обрешетки, сортировку кровельного материала. Из общего объема работ примерно половину составляет монтаж крыши каркасного дома, выполняемый непосредственно на кровле, то есть в наиболее сложных условиях. Остановимся подробнее на этих операциях, первая из которых — устройство обрешетки.

Преимущества каркасных домов

1. Уникальная технология возведения стен и основы кровли позволяет сэкономить до 50% тепловой энергии, если сравнивать с домами, построенными из других материалов.
2. Кровля, выполненная по каркасной технологии, имеет небольшой вес, а это дает возможность сделать конструкцию фундамента и стен дома более легкими, что, в свою очередь, делает строительство дешевле.
3. Материалы, используемые для постройки домов по каркасной технологии:

• не вредят окружающей среде;
• обеспечивают естественную вентиляцию;
• обрабатываются противопожарными составами.

Утепление крыши

Утеплитель должен подбираться строго по размерам каркаса. Это является надежной гарантией того, что летом в таком доме будет не жарко, а зимой тепло.

Для утепления могут использоваться различные материалы:

1. Пенопласт.
2. Пенополиуретан.
3. Минвата на основе базальта либо стекловолокна.
4. Эковата.
5. Керамзит.
6. Пеноизол.

Советы:

1. Керамзит используется в качестве утеплителя плоских кровель и междуэтажных перекрытий.
2. При утеплении крыши каркасного дома обязательно создавайте вентиляционные зазоры между слоем утеплителя и покрытием. Это позволит удалять скопившийся конденсат естественным путем.
3. Теплоизоляцию к элементам каркаса следует установить вплотную. Это в особенности касается твердых материалов, например, пенополистирола и пенопласта.
4. Важно выбрать материал кровли, который характеристиками подходит для вашего региона. Обратите внимание ещё на его эстетический вид. Ведь каркасный дом должен хорошо вписаться в окружающий ландшафт.
5. Если вы решили построить крышу и непосредственно дом самостоятельно, то чтобы он радовал долгие годы, очень важно строго соблюдать технологию его возведения.

Выбор типа кровельной системы

Если с возведением каркаса и стен деревянного дома проблем не возникает, то по строительству кровли, как правило, появляется целый ряд вопросов. Они касаются как выбора типа стропильной системы, так и самого устройства и фиксации ее основных элементов. Каркас крыши является одним из основных частей каркасного дома, так как на него идет основная нагрузка с крыши (стропила – важнейший элемент). Крыша каркасного дома чаще всего делается из деревянного бруса, она может иметь различный вид, уклон и принцип возведения.

Для того, чтобы определиться с типом кровельной системы, необходимо учитывать размеры и особенности самого здания. Крыша каркасного дома в первую очередь зависит от размера постройки и предпочтений владельца. Если здание будет иметь ширину более 6 метров, то для установки надежной кровли необходимо еще во время заливки фундамента сделать внутренние несущие стены – одну или две. Кровлю можно возводить своими руками.
Висячая стропильная система выбирается для небольших зданий. При таком типе, стропильные ноги каркасного дома опираются только на боковые стены дома. В результате, при большой ширине здания под тяжестью кровли возникает весьма опасный провис стропил.

Чтобы снизить риск провисания, для зданий шире 6 метров устраивают наслонную стропильную систему, при которой кровля имеет дополнительный упор на внутренние несущие стены. Как правило, это либо одна стена по центру, или две параллельные.

Составляющие стропильной системы и кровли

Стропильная система – это скелет крыши, от которого зависит безопасность жителей и надежность всего дома.

Ее можно возвести своими руками, используя следующие материалы:

• доска обрезная 50Х150 мм
• брус 150Х150 мм

Все деревянные элементы должны быть в обязательном порядке обработаны огнебиозащитой и хорошо высушены. Лучше всего подходит древесина камерной сушки (или технической, как ее еще называют).

Идеально подходит дерево хвойных пород, в которых присутствуют смолы, создающие дополнительную защиту от короедов.

Стропильная система состоит из следующих элементов:

• Стропильный ног.
• Прогонов.
• Стоек.

А сама конструкция каркаса крыши включает в себя еще чердачное перекрытие, решетку и обрешетку. Обратите внимание, что помещение под крышей может использоваться собственно как чердак, а может быть устроено как мансордное жилое помещение. Если на чердаке будет нежилое пространство, то для перекрытия пойдет доска 50Х150 мм.

Если же предполагается обустройство жилой мансарды или вы планируете в будущем вариант перевода чердака в жилое помещение (например, в кабинет), то для перекрытия необходимо брать брус 150Х150. Брус будет укладываться на мауэрлат, что сделает перекрытие весьма прочным.

Обрешетка выполняется, как правило, тоже брусом, однако выбирается сечение 40х40 или 50х50 мм. Такая толщина достаточна для того, чтобы выдержать любой вид кровельного материала.

При приобретении любых деревянных элементов, обратите внимание на качество. Брус должен быть ровным, без изгиба, без темных пятен и плесени. Даже небольшое искривление бруса может повлечь большие сложности при его укладке и последующих работ.

При работе со стропильной системой вам также понадобятся металлические шпильки (чтобы прикрепить брус к мауэрлату) с резьбой, крепежные элементы (саморезы, шпильки диаметром 8 и 10мм) для соединения стропил между собой, оцинкованные гвозди, скобы и кронштейны для крепления стропильных ног к мауэрлату.

Работы над кровлей начинаются с устройства мауэрлата своими руками. Мауэрлат в каркасном строительстве часто заменяется на брус внешней обвязки, то есть брус, соединяющий все четыре стены дома в одну конструкцию. В качестве мауэрлата или верхней обвязки используется брус 100х150 или 150х150 мм. Подробнее об устройстве бруса верхней обвязки читаем здесь.

Когда эти работы выполнены, можно начинать выводить фронтон и приступать к устройству стропильной системы. Все работы могут выполняться своими руками, это не так сложно, однако один-два помощника вам все-таки потребуется.

Вся обработка стропильных балок перед сборкой и установкой производится на земле. Желательно выбрать ровную площадку, на которой можно гораздо легче обрезать брус в нужный размер, сделать выпилы или пазы, просверлить крепежные отверстия. Когда элемент готов, его можно поднимать наверх и приступать к фиксации.

Технология висячей системы

Итак, вы решили построить своими руками небольшую постройку, для которой подойдет висячая система. В мауэрлате или брусе верхней обвязки вырезаем пазы под установку стропильных ног, расстояние между которыми определяется на этапе выбора типа стропильной системы. Средний шаг составляет около одного метра, или не больше 1,5 м. Если шаг в конструкции будет больше, вся система будет обладать явно недостаточной жесткостью. Если вы планируете жилую мансарду или просто утепленный чердак, то расстояние между стропилами лучше всего оставлять, учитывая размеры утеплительного материала. Если вы будете укладывать цельные листы или пары листов утеплителя между стропилами, то подрезку можно будет не выполнять.

Основные принципы установки стропильной системы:

1. Установка начинается с фронтонов, то есть торцевых частей кровли.
2. Установив стропила на торцах, необходимо протянуть между их коньками веревку, и по ней ориентируемся при выставлении по вертикали промежуточных стропил.
3. Стропильные ноги обязательно вставляем в пазы. Для фиксации применяем комплексный крепеж: поперечное смещение стропила будет ограничиваться стальным кронштейном, а продольное – скобами, которыми стропило фиксируется к мауэрлату.
4. Стропила должны выступать за периметр здания, при этом величина этого выступа (его называют свесом либо вылетом стропил) должна быть около 40 см. Это необходимо для защиты стены от стекающей по кровле дождевой или талой воды.
5. Вылет стропил можно сделать и по другому: за счет наращивания стропил дополнительной более тонкой доской – так называемой «кобылкой», которая крепится к стропилу с помощью гвоздей через деревянную прокладку – небольшой отрезок доски. При этом «кобылка» позволяет облегчить и удешевить конструкцию, а при необходимости заменить ее достаточно поменять несколько досок, чем сам стропильный брус.
6. Нижние части стропил закрепляются обвязкой, являющейся основанием для чердачного перекрытия. Брусья обвязки опираются на мауэрлат.

Важно: Если появилась необходимость нарастить стропильные ноги, укладываем два бруса внакладку с нахлестом не менее метра и фиксируем .шпильками диаметром от 8 до 12 мм.

Чтобы соединить стропила между собой, необходимо использовать по 2 шпильки вставляемые в предварительно просверленные отверстия.

Использовать надо минимум 2 шпильки, чтобы предупредить вращение стропил вокруг оси шпильки.

Висячие стропила обязательно соединяются поперечным брусом – затяжкой – в результате чего получается буква «А». Для затяжки используется доска 50х100 или 50х150 мм, которая крепится к стропилам саморезами. Затяжка может состоять и из 3 х досок 30х100 мм, которые располагают с обеих сторон стропила. Стропильные фермы в верхней части закрепляются с помощью продольного конькового бруса или коньковой доски. Чтобы избежать прогиб затяжки при существенном расстоянии между стропилами, соединяем коньковый брус с затяжкой с помощью дополнительным обрезком доски. Это также усилит верхний стропильный узел.

Установка наслонной системы

Если вы решили своими руками сделать наслонную систему стропил, то обратите внимание, что несущая внутренняя стена-перегородка должна быть достаточно крепкой. Перед устройством необходимо заранее собрать леса, гарантирующие безопасность работ на высоте.

Первоначальные работы такие же, как при устройстве висячей системы. Соединение верхних концов стропилин может выполняться несколькими способами, однако чаще всего применяется крепление встык.

На встречных стропильных ногах под нужным углом делаются зарезы. Стропилины соединяются полученными торцами и прибиваются на два гвоздя.

Соединение можно усилить деревянной или металлической накладкой.
Второй способ крепления — внахлест — выполняется с применением болтов или шпилек с широкими шайбами и гайками. Стропила при данном способе будут соприкасаться плоскостями.

Важно: В коньковой части стропилины лучше соединить особым образом: стропильные ноги должны располагаться с зазором, и скрепляются они при помощи специального подвижного соединительного элемента из металла. Это не даст кровле повредиться при усадке.

Средняя часть стропильной системы имеет опору на внутреннюю стену и несущие столбы.

По материалам сайта: megabeaver.ru, builderclub.com, stroy-dom.net, dachnaya-zhizn.ru, karkasblog.ru



особенности, правила и расчет конструкции

Конструкция крыши каркасного дома является одной из наиболее простых, поэтому ее самостоятельное возведение не отнимет много сил и времени.

Эта статья поможет вам, если в процессе работы возникли трудности.В ней рассмотрим особенности монтажа крыши, дадим практические рекомендации по выбору материала, элементов конструкции, и соблюдению необходимых норм и требований в процессе работы.

Что сделать перед тем, как взяться за работу?

До начала возведения конструкции надо определиться:

• С типом крыши и углом уклона скатов
• Типом кровельного материала
• Длиной, сечением стропил и расстоянием между ними
• Длиной, шагом и сечением элементов обрешетки и контробрешетки
• Типом утеплителя

Тип крыш каркасных домов

Крыши бывают:

• Плоскими
• Скатными (с одним, двумя или более скатами)
• Мансардными (с двумя и четырьмя скатами)
• Щипцовыми, коническими, многошипцовыми и прочее

Выбор крыши делается не только исходя из условий ее внешнего вида. Важно учитывать функциональные возможности конструкции. Основные преимущества и недостатки крыш разного типа приведены ниже.

Каркасный дом с плоской крышей

Плоские крыши не пользуются популярностью в частном строительстве. Их сооружение не вызывает сложностей, но недостатки все перекрывают. За ними требуется тщательный уход. После дождя на крышах остается вода, зимой снег приходится убирать самостоятельно. При этом повышается вероятность проникновения влаги внутрь помещения. На домах же со скатной крышей можно использовать чердак, как дополнительное помещение.

Зато при монтаже плоской крыши можно значительно сэкономить на строительных материалах и загорать на ней летом.

При монтаже надо выдерживать угол уклона в 2-3 градуса по отношению к горизонту.

Многоскатная и односкатная крыша каркасного дома

Угол уклона скатов начинается от 10 градусов. Количество скатов – от 1 до 4.

Скатные крыши очень популярны и используются повсеместно. Весной снег долго не задерживается на них, вода спокойно стекает по желобам,  появляется много дополнительного места в виде чердачного помещения, на котором можно устроить дополнительную комнатку. Нагрузка на конструкцию также снижается, а вместе с ней и возможность протечек.

Мансардная крыша

Может быть полувальмовой (двухскатной с двумя маленькими скатами) и вальмовой  (четырехскатной). Такой тип крыши также широко используется.

Преимущества следующие: дополнительное место под крышей, возможность установки окон, уникальный внешний вид дома, низкая нагрузка на конструкцию зимой. Недостатки – большие затраты на материал, отопление, много снега на оконных конструкциях зимой, более быстрое разрушение стропильных конструкций из-за недостаточного вентилирования.

Многощипцовая крыша

Многощипцовая крыша считается одной из самых популярных. Отличается от других большим количеством скатов и наличием ендов. Устанавливается в том случае, если дом имеет сложную планировку.

Преимущества  – конструкция выдерживает существенные нагрузки, появляется возможность обустройства дополнительного помещения, уникальный внешний вид. Недостатки – большой расход материала, при этом остается много отходов, сложность монтажа своими руками, большие денежные затраты.

Конические крыши

Коническая крыша устанавливается в случае, когда здание выполнено в форме круга. В России такие крыши мало кто строит.

Преимущества – интересный внешний вид, простота ухода. Недостатки: сложность расчетов и монтажа.

Мы предлагаем сделать выбор в пользу крыши с двумя скатами. В этом случае получится заметно сократить расходы на материал и обслуживание, при этом внешний вид конструкции не пострадает.

Стоит понимать, что чем больше скатов, тем крыша красивее, но при этом и дороже.Но если вы не привыкли экономить и хотите самое лучшее – то устанавливайте крышу любого типа.

Уклон скатов

Идеальным уклоном с точки зрения безопасности и долговечности является уклон от 30 до 45 градусов. В этом случае нагрузка на кровлю (ветер, снег) является оптимальной.

При этом внешне крыша с таким уклоном смотрится выигрышней.

Выбор материала для кровли

Выбор кровельного материала зависит от уклона скатов. В этом случае будут соблюдены необходимые требования по безопасности и увеличен срок службы крыши.

Если рекомендуемый уклон не соблюдать, то придется изменять элементы конструкции: делать более частую обрешетку,  усиливать гидроизолирующий слой, крепить кровельный материал с меньшим шагом и т.д.

Ниже приведены основные типы кровельных материалов и угол уклона, который надо соблюдать при монтаже:

• Профнастил – от 10 градусов
• Шифер – от 12 до 60 градусов
• Еврошифер (ондулин) – от 6 градусов и выше
• Керамическая черепица – 18-60 градусов
• Полимерпесчаная черепица – 18-60 градусов
• Битумная черепица – от 12 градусов без ограничения максимального уклона
• Металлочерепица – от 15 градусов

Выбирая тип кровельного материала надо соблюдать следующие рекомендации:

• Материал должен соответствовать конфигурации кровли
• Срок службы материала должен быть максимально приближен к сроку годности самой кровли
• Выбранный материал должен соответствовать эстетическим и экономическим критериям владельца. Надо учитывать сложность кладки и стоимость кровельного материала, сложность схемы крыши и т.п
• Кровельный материал должен обладать максимально «выгодными»  характеристиками: долговечность, устойчивость к механическим и климатическим воздействиям, простота ухода, морозоустойчивость, уровень звукоизоляции, климатические условия и т.д. Если вы живете там, где часто идет град, не стоит выбирать кровельный материал, который после первого выпадения осадков превратится в лохмотья

Совет: мы рекомендуем обратить внимание на металлочерепицу, мягкую кровлю и ондулин. Спрос на эти материалы один из самых высоких. При этом не забывайте учитывать угол уклона кровли.

Стропила: сечение, шаг, длина

Для расчета стропил вы можете воспользоваться специальным калькулятором, сэкономив время:

Калькулятор для расчета стропил (xls, 150 Kb)

Сечение стропил выбирается с учетом следующих параметров:

• Длины стропильных ног и шага их установки
• Уклона кровли (чем он меньше, тем меньше нагрузка на поверхность)
• Нагрузки (снеговые, ветровые и пр. ), которые установлены в нормативных документах для каждого региона страны
• Вида материала, которым будет покрываться кровля, а также его веса и размера

Выбрать сечение можно двумя способами: обратиться к строительным таблицам или провести самостоятельный расчет.

Мы предлагаем ознакомиться с нормативами, приведенными в таблице ниже. Однако лучше всегда выбирать вариант с запасом. Из таблицы сразу можно подобрать шаг стропил и длину.

Шаг установки стропил, мм	Длина отдельной стропилы, м
	3,0	3,5	4,0	4,5	5,0	5,5	6,0
600	40х150	40х175	50х150	50х150	50х175	50х200	50х200
900	50х150	50х175	50х200	75х175	75х175	75х200	75х200
1100	75х125	75х150	75х175	75х175	75х200	75х200	100х200
1400	75х150	75х175	75х200	75х200	75х200	100х200	100х200
1750	75х150	75х200	75х200	100х200	100х200	100х250	100х250
2150	100х150	100х175	100х200	100х200	100х250	100х250	_

Обрешетка

В зависимости от уклона кровли и кровельного материала (в данном случае выбрали черепицу ) можно подобрать шаг и размеры обрешетки по таблице.

Сечение брусков шаговой обрешетки можно выбрать размером 50 на 40 мм.

Уклон кровли, град	Шаг обрешетки, мм	Расход черепицы, шт/м2
50	375	8,9
45	370	9,0
45	365	9,2
40	360	9,3
35	355	9,4
35	350	9,6
30	345	9,7
25	340	9,8
20	335	10,0
15	330	10,1
14	320	10,4



Размеры между стропилами, мм	Размер обрешетки, мм
600	22х100
900	50х50
1200	50х75

Контробрешетка

Размер, и сечение контробрешетки можно делать такими, как у обрешетки.

Шаг должен совпадать с шагом стропил.

Монтаж крыши каркасного дома

Последовательность монтажа для двухскатной крыши выглядит следующим образом:

• Установка стропильной системы
• Укладка утеплителя
• Устройство обрешетки и контробрешетки
• Установка кровельного материала и финишных элементов конструкции

Установка стропильной системы

Установка стропильных ног начинается после того, как будут надежно зафиксированы потолочные балки (мауерлаты). В качестве стропил будет выступать брус сечением 50×150 мм., или 50×200 мм. Более точное сечение возьмите из таблицы выше.

Подготовка стропил

Для начала надо изготовить шаблон стропильных ног. Делается это так:

• Берут две доски и соединяют их внахлест под углом 90 градусов, фиксируя гвоздем в верхней точке
• Шаблон поднимают наверх и устанавливают края досок на мауерлаты
• Регулируя расположение досок, находят нужный скат. При этом их края должны на 40-60 сантиметров выходить за уровень стен, чтобы в будущем проще устроить систему водостока. Если длины досок не хватает, можно сшить по две на земле
• Когда необходимый уклон скатов получен, надо между стропильными ногами прибить поперечную перекладину, тем самым зафиксировав угол. В это же время нужно обозначить карандашом линию среза стропил, если они будут фиксироваться встык и срезы под прямым углом в местах присоединения ног к мауерлатам
• Все расчеты должны быть сняты с максимальной точностью

После того, как шаблон приготовлен, по нему надо собрать две пары стропил, которые будут монтироваться по краям. При необходимости ноги наращиваются. Состыковывать их можно вполдерева толстыми болтами, что безопасней, или при помощи двух гвоздей, вбитых под разным углом. Между двумя ногами одного стропила надо установить поперечину.

Сращивание бруса

Соединение стропил внахлест

Сращивание стропил способом соединения встык

Спаренные стропила

Жёсткое соединение стальным уголком и опорным подшивным брусом

Вбивание гвоздей с боков, под углом в направлении друг к другу

Скользящее соединение стропил



Следующий шаг – подъем стропил на крышу и их фиксация на мауерлатах (балках), как показано на картинке. Внизу монтируется упорный брусок.

Когда две пары боковых стропил установлены, между ними надо натянуть веревку. Она служит маяком, по  которому проверяется уровень.  Далее между стропилами измеряется расстояние и делится на 60 или 80, в зависимости от шага, с которым будет вестись монтаж.

После проведения расчетов на земле собирается нужное количество стропил. Затем они поднимаются наверх, и устанавливаются с выбранным шагом по всему периметру.  Между стропильными фермами прибивается по две доски для фиксации.

Утепление крыши каркасного дома

Чтобы зимой не замерзнуть, надо утеплить крышу.

Сначала к внутренней стороне стропильных ног при помощи строительного степлера крепится пароизоляционная пленка. Стыки прорабатываются двухсторонним скотчем. Затем в пространство между брусьями стропил укладываются плиты утеплителя.

Советуем использовать утеплители Ursa, Изовер  или Кнауф.

Чтобы защитить утеплитель от атмосферных осадков, надо поверх него постелить диффузионную мембрану. Если планируете использовать  армированную пленку, то между ней и утеплителем оставляйте зазор в 2 сантиметра.

Вот отличное фото, которое упрощает процесс:

Где:

• 1 — Стропило
• 2 — Утеплитель
• 3 — Подкровельная ветро-водоизоляция
• 4 — контррейка
• 5 — Обрешетка
• 6 — Кровельное покрытие

Обрешетка и контробрешетка

Контробрешетку можно выполнить брусками 25 на 30 сантиметров или 30 на 50. Шаг брусьев такой же, как у стропил, так как они монтируются поверх них. На фото выше это отлично видно.

На контробрешеку монтируется обрешетка. Для этого используются доски 25 на 100 мм., или брусья 40 на 50 мм. Шаг обрешетки  зависит от типа кровельного покрытия, который  будет применяться. Крепления делаются оцинкованными гвоздями, чья длина в три раза больше толщины брусков или досок и в шахматном порядке.

На фото ниже выберите нужное расстояние для своего варианта.

Металлочерепица (Takotta)	Композитная черепица	Натуральная черепица
ШаговаяОбрешетка монтируется на контробрешетку с шагом,соответствующим шагу волны металлочерепицы в 350 мм. Расстояние между первым (карнизным) и следующим бруском — 300 мм	ШаговаяОбрешетка монтируется с шагом, соответствующим шагу волныматериала — 370 мм	Для ската с уклоном менее 22 — шаг обрешетки от 31,2 до 32,0 смДля ската с уклоном от 22 до 30 — шаг обрешетки не более 33,5 смДля ската с уклоном более 30 — шаг обрешетки не более 34,5 см



Керамопласт	Ондулин	Гибкая черепица
При угле наклона крыши от 5 до 10 — сплошная обрешеткаПри угленаклона крыши от 10 до 15 — обрешетка с шагом 36 см При угле наклона крыши от 15 до 30 — обрешетка с шагом не более 46,3 см При угле наклона крыши от 30 и более — обрешетка с шагом не более 47,5 см	При угле наклона крыши от 5 до 10 — сплошная обрешеткаПри угленаклона крыши от 10 до 15 — обрешетка с шагом 45 см При угле наклона крыши от 15 и более — обрешетка с шагом 60 см	Сплошная обрешетка

Монтаж кровельного материала

В нашем случае рассмотрим монтаж металлочерепицы. Он начинается по направлению снизу – вверх.

Вначале монтируется карнизная планка при помощи саморезов. Далее на крышу поднимается первый лист металлочерепицы. К карнизной планке он крепится саморезами в каждую выемку. Затем можно крепить лист через одну выемку. Если длины одного листа черепицы не хватает, можно нарастить его, используя свободные куски, укладывая их внахлест и фиксируя саморезами 4,8 x 28 мм. Далее аналогично укладываются с нахлестом остальные листы.

Нижний край черепицы должен выступать на 40 см. за край карниза.

А напоследок, советуем ознакомиться с документом, который имеется в свободном доступе в интернете. Он поможем вам при строительстве:

СП №17.13330.2011: «Кровли» (pdf, 7 Mb)

стропильная система, каркас двухскатной кровли, устройство мауэрлата, стропил своими руками, крепление, монтаж

Содержание:

Крыша каркасного дома имеет достаточно простую конструкцию, на строительство которой не требуется больших затрат времени и сил. Чтобы сделать такую крышу своими руками, необходимо изучить рекомендации специалистов, как правильно выбрать материал, какие элементы имеет конструкция и чем следует руководствоваться в процессе работы.

Самостоятельное устройство крыши в каркасном доме предполагает точное определение следующих моментов:

• Тип крыши и угол наклона скатов.
• Используемый кровельный материал.
• Форма, сечение и длина стропильных ног, а также шаг между ними.
• Сечение и длина элементов обрешетки, расстояние между ними.
• Вид теплоизоляционного материала.

Типы крыш, возводимых над каркасными домами

Стропильная система каркасного дома может быть следующих видов:

• Плоская с уклоном 2-3 градуса.
• Скатная, имеющая один, два и более скатов.
• Двухскатная или четырехскатная крыша мансардного типа.
• Щипцовая, многощипцовая или коническая.

Тип крыши определяется предполагаемым внешним видом строения с учетом функциональных возможностей конструкции, а также всех ее положительных и отрицательных сторон.

Крыша плоского типа

Частные застройщики очень редко используют плоскую крышу. Несмотря на простоту монтажа, такая конструкция имеет один весомый недостаток: ей требуется постоянный уход. Незначительный уклон приводит к застаиванию воды на поверхности, а в зимний период снег вообще не скатывается с нее. Поэтому необходимо постоянно очищать поверхность крыши, чтобы предотвратить проникновение влаги внутрь помещения. Кроме того плоская крыша не позволяет обустроить жилое помещение на чердаке.

Плоская кровля каркасного дома отлично подходит для тех, кто имеет ограниченный бюджет строительства, так как в этом случае есть возможность сэкономить на строительных материалах.

Крыша с одним или несколькими скатами

Такие конструкции имеют уклон скатов более 10 градусов, при этом количество скатов может быть от 1 до 4.

Скатные крыши каркасного дома являются наиболее популярным вариантом, благодаря большому количеству преимуществ:

• Наличие пространства для обустройства дополнительной жилой площади.
• Беспрепятственное стекание талой и дождевой воды.
• Отсутствие скоплений воды и снега позволяет снизить нагрузку на кровлю и предотвращает образование протечек.

Крыша мансардного типа

Такие крыши могут быть полувальмовыми и вальмовыми. В первом случае каркас крыши дома имеет два основных ската и два маленьких, заменяющих фронтоны. Второй вариант подразумевает возведение четырех скатов.

Такие крыши обладают набором следующих положительных качеств:

• Образование дополнительного места под крышей.
•  Возможная установка окошек.
• Своеобразный внешний вид всего строения.
• Снижение снеговой нагрузки на несущие стены дома.

Как недостаток, можно выделить следующий момент:

• Мансардная крыша требует больших материальных затрат и дополнительного отопления.
• Недостаточная циркуляция воздуха приводит к преждевременному разрушению стропильной системы.
• Зимой на оконных конструкциях может отмечаться большое скопление снега.

Многощипцовые крыши

Такую конструкцию также можно назвать популярной. В отличие от других типов она имеет много скатов и ендов, что позволяет выдерживать значительные нагрузки. В большинстве случаев используется над строениями сложной планировки.

Из преимуществ многощипцовой крыши можно назвать уникальность внешнего вида и возможное обустройство жилого помещения в чердачном пространстве.

В качестве недостатков отмечается сложный монтаж, большие финансовые вложения и повышенный расход материалов.

Коническая форма крыши

Крыша в виде конуса возводится над строением круглой формы, поэтому в российских регионах такие конструкции встречаются очень редко.

Преимуществом такой крыши является своеобразный внешний вид и простой уход. Недостатком конструкции является сложный монтаж и более точные расчеты.

Для тех, кто желает сэкономить на возведении крыши, оптимальным вариантом может стать каркасный дом с двускатной крышей. А для ценителей красоты и тех, кто не привык экономить, доступен вариант любой сложности и формы.

Оптимальный уклон скатов

Устройство кровли в каркасном доме должно начинаться с определения угла наклона скатов. Безопасной и долговечной считается крыша, скаты которой имеют уклон 30-45 градусов. При этом значении ветер и снег не оказывают сильной нагрузки на кровлю, а внешний вид крыши от этого только выигрывает.

Как выбрать материал для кровли

Для соблюдения требований безопасности и увеличения эксплуатационного срока всей конструкции крыши необходимо выбирать кровельное покрытие на основании уклона скатов. В противном случае возникает необходимость усиления стропильной системы и уменьшению шага между элементами обрешетки. Помимо этого потребуется более плотная гидроизоляция и увеличения частоты крепежных элементов.

Для каждого кровельного материала существует определенный уклон ската, который необходимо соблюдать при выполнении монтажных работ:

• Для профнастила необходим уклон более 10 градусов.
• Шифер можно укладывать на крышу с уклоном 12-60 градусов.
• Ондулин может безупречно эксплуатироваться на скате, уклон которого составляет более 6 градусов.
• Для керамической черепицы требуется скат с уклоном от 18 до 60 градусов.
• Битумная черепица может укладываться на крышу, уклон скатов которой более 12 градусов.
• Для металлочерепицы подходит кровля с уклоном 15 градусов.

При выборе кровельного материала необходимо придерживаться следующих правил:

• Материал подбирают с учетом типа кровли и ее формы.
• Эксплуатационный период покрытия должен соответствовать сроку годности всей кровельной конструкции.
• Выбирать материал нужно в соответствии с эстетическими и экономическими критериями. При этом учитывается сложность монтажа и стоимость покрытия для кровли.
• Для кровельного материала очень важно наличие максимально выгодных характеристик, таких как долговечность, устойчивость к различным воздействиям, простота ухода, возможность эксплуатации в любых климатических условиях.

Выбор стропил для каркаса

Среди основных параметров стропильных ног можно выделить сечение, длину и шаг.

Сечение стропилин зависит от следующего:

• Вид кровельного материала, его вес и размер.
• Угол наклона скатов.
• Нагрузка от ветра и снега (определяется индивидуально для каждого региона).
• Длина стропилин и расстояние между ними.

Параметры элементов обрешетки и контробрешетки

Большое значение при определении размеров обрешетки и шагом между элементами имеет уклон кровли и тип кровельного покрытия. Например, на крыше с уклоном 45 градусов расстояние между элементами обрешетки должно составлять 37 см, для уклона 20 градусов — 33,5 см. На размер обрешетки также влияет шаг между стропилинами. При расстоянии 60 см элементы обрешетки должны иметь сечение 2*10 см, при шаге между стропилами 90 см размер  может составлять 5*5 см. Если шаг увеличивается до 1,2 метра, то для изготовления обрешетки необходимо использовать материал сечением 5*7,5 см.

Для контробрешетки можно выбрать материал с аналогичными параметрами, что и у обрешетки. При этом шаг должен соответствовать расстоянию между стропильных ног.

Монтаж крыши каркасного дома выполняется в несколько этапов.

Устройство стропильной системы

Устанавливать стропила каркасного дома можно только после надежной фиксации потолочных балок. Для изготовления стропилин потребуется брус, сечение которого может составлять 5*15 или 5*20 см.

Чтобы изготовить стропила каркасного дома своими руками, необходимо предварительно сделать шаблон из досок, для чего выполняют следующие действия:

• Две доски прикладывают кромками перпендикулярно друг другу и скрепляют с помощью гвоздя или самореза.
• Конструкцию поднимают вверх и ставят нижними кромками на мауэрлат. Чтобы определить уклон ската, нужно ровно установить собранный элемент, при этом нижние кромки досок вывести на 40-60 см за уровень стен.
• После того, как будет найден оптимальный уклон скатов, между досками прибивают поперечину, фиксируя величину угла. На этом же этапе отмечают линии среза стропилин при соединении встык и прямоугольных срезов в местах стыковки с мауэрлатом.
• Расчет элементов должен проводиться с особой точностью.

По готовому шаблону собирают две стропильные фермы, которые будут установлены по краям крыши. Между стропильными ногами обязательно устанавливают поперечину.

Если длина стропилин не соответствует высоте крыши, то их можно нарастить одним из способов:

• Сращиванием бруса.
• Соединением стропилин внахлест.
• Соединением встык.
• Спариванием стропил.
• Соединением с помощью стального уголка и опорного подшивного бруса.
• Скользящим соединением.

Готовая стропильная ферма поднимается на крышу и крепится к мауэрлату каркасного дома.

Между установленными стропилами натягивают веревку или строительный шнур, который будет выступать в качестве ориентира при установке промежуточных стропильных ферм.

Для определения количества стропильных ферм расстояние между крайними элементами делят на установленный шаг между стропилинами, который в большинстве случаев равен 60-80 сантиметров.

По основному шаблону собирают нужное количество стропильных ферм и поднимают их наверх, где устанавливают на определенном расстоянии друг от друга и надежно закрепляют. Крепление стропил в каркасном доме выполняется с помощью скоб или уголков. Между стропильными ногами прибивают по две доски, фиксирующие элементы между собой.

Укладка теплоизоляционного материала своими руками

Для сохранения тепла в чердачном пространстве и во всем доме необходимо провести работы по утеплению стропильной системы двухскатной крыши каркасного дома.

Вначале крепят слой пароизоляционного материала, который защитит утеплитель от паров поднимающегося теплого воздуха. Фиксация выполняется на внутренней стороне стропилин с помощью строительного степлера. Места стыков проклеивают двухсторонним скотчем.

Между стропилинами укладывают теплоизоляционный материал.

Чтобы предотвратить проникновение атмосферных осадков к утеплителю, необходим слой гидроизоляции, который укладывают поверх утеплителя. Рекомендуемый материал — диффузионная мембрана. При использовании армированной пленки между гидроизоляцией и утеплителем необходимо делать зазор около 2 сантиметров.

Монтаж контробрешетки и обрешетки

Поверх стропил прибивают контробрешетку, которая позволит свободно циркулировать воздуху в подкровельном пространстве и закрепит гидроизоляцию. В качестве контробрешетки могут использоваться бруски сечением 25*30 или 30*50 см.

Следующим этапом будет монтаж обрешетки, для изготовления которой можно взять доски 2,5*10 см или бруски 4*5 см. Расстояние между элементами определяется типом кровельного покрытия. Прибивают обрешетку с помощью оцинкованных гвоздей, длина которых превышает толщину элементов обрешетки.

Укладка покрытия для кровли

Большой популярностью у частных застройщиков пользуется металлочерепица, поэтому стоит рассмотреть этот вариант подробнее.

Начальной точкой укладки металлочерепицы является установка карнизной планки, ее крепление выполняется с помощью саморезов. Укладывать материал следует в направлении снизу-вверх, выдвигая кромку кровельного материала на 0,4 метра за край карниза. Первый лист крепят к карнизной планке с помощью саморезов, причем в этом месте крепежные элементы располагаются в каждой выемке. Дальнейшая фиксация выполняется в каждой второй выемке. При недостаточной длине листа можно выполнить наращивание с помощью свободных кусков. В этом случае укладка выполняется внахлест с фиксацией саморезами.

Двухскатная крыша каркасного дома

Вступление

В прошлой статье, мы выбирали оптимальную конструкцию и уклон каркасного дома. Остановились на двухскатной крыше с уклоном 45˚. В этой статье посмотрим, как сделать крышу каркасного дома с кровлей из битумного шифера.

Конструкция двускатной крыши

Крыша каркасного дома конструкция сборная и для разбора её устройства, разумно выделит следующе основные элементы:

• Стропила;
• Кровля;
• Утепление.

В упрощённом описании, стропила образуют остов крыши, кровля это отделка крыши, утепление крыши это её внутренне устройство.

Стропильная система

Напомню, мы смотрим двухскатную крышу каркасного дома. Пожалуй, это простой вариант устройства крыши, однако он в полной мере дает представление, как собирается крыша простого каркасного дома.

Стропильная система крыши это набор стропильных ферм, которые собираются, условно, на земле, после сборки поднимаются на остов дома и устанавливаются с заранее рассчитанным  шагом.

Для крепления стропильных ферм, используются различные решения, но обязательно во всех решениях присутствуют коньковый брус и обрешетка. Коньковый брус он же прогон, связывает вершины ферм, а обрешетка связывает стропильные ноги по всей их длине.

Выбор стропильной системы

О выборе и типах стропильных систем я писал статье тут. Здесь кратко напомню, если пролёт вашего дома более 10 метров, выбирается конструкция крыши называемая наслонной.

Фермы наслонной крыши не имеют опорной балки, стропила упираются в обвязку каркаса, обязательно делается опорная вертикальная стойка, для которой нужна опорная стена в доме. Фермы наслонной крыши собираются по месту.

Висячая крыша состоит из треугольных ферм, которые собираются на земле или фабрике и устанавливаются в собранном виде. Треугольник фермы, условно говоря, кладется на стены дома, отсюда название, висячая конструкция.

Части конструкции двускатных крыш

Посмотрим на элементы наслонной крыши. В данной конструкции больше элементов, чем у висячей крыши и отчасти названия элементов повторяются:

• Мауэрлат. Это опорный элемент стропильной системы. Обычно мауэрлатом служит балочная обвязка каркаса.
• Стропильная нога. Это доски образующие покатые плоскости крыши. Опорные элементы, упирающиеся в мауэрлат. Вверху образуют конёк крыши, соединяясь на прогоне конька.
• Ригели. Это доски, возможно балки, которые связывают верх ферм для усиления.
• Прогоны. Связующие элементы каркаса крыши. Связывают фермы между собой. Обязателен коньковый прогон, связывающий фермы на стыке стропильных ног.
• Затяжки. Тоже связующие элементы, связывающие стропильные ноги одной фермы на мауэрлате.
• Стойки. Опорные элементы, поддерживающие стропильные ноги ферм.
• Лежень.  Специальная опорная балка, в которую упираются стойки конструкции;
• Обрешетка. Доски, связывающие стропила с внешней стороны скатной плоскости. Служат основой для закрепления кровельного материала.

Утепление крыши

Утепление крыши делается, если планируется проживание в под крышном (чердачном) пространстве. Как вариант, устройство мансарды. Если мансарда не делается, утепляется только потолок верхнего этажа.

Техника утепления каркасного дома не отличатся от утепления стен. Используются одинаковые материалы, а в случае мансарды, часть понятия крыша и стена весьма условны.

В технике утепления используют или наружное или внутреннее утепление или оба варианта утепления сразу.

Внешнее утепление двухскатной крыши

Внешнее утепление крыши удобно по исполнению, так как утеплитель укладывается на сплошную подшивку из досок, которые прибиваются на внутреннюю сторону стропильных ног. На подшивку укладывается слой пароизолятора. На него один или два слоя  негорючего утеплителя. На него слой  паро диффузионной мембраны. Весь пирог прижимается контр обрешёткой. Завершает конструкцию обрешетка, выбор которой зависит от выбора кровельного материала.  Для мягкой битумной кровли делается сплошной настил из влагостойкой фанеры или плит ОСБ.

Утепление кровли с внутренней стороны

Удобство утепления кровли с внутренней стороны, заключается в последовательности работ. В этом варианте, нужно сначала  покрыть кровлю материалом, а потом её утеплить.  На стропила крепиться слой гидроизоляции, на него делается обрешетка, и покрывается кровельный материал.  Теперь спокойно можно утеплять крышу изнутри.

Этапы работ не меняются. Сначала слой пароизоляции, потом укладка негорючего утеплителя. Утеплитель закрывается пленкой, которую крепят к стропилам стиплером. Отделка крыши делается по желанию: фанера, плиты ОСБ, другой материал.

Вывод

Разобрав устройство двухскатной крыши каркасного дома, хочется завершить статью оптимистичным лозунгом, что эта конструкция самая простая и доступна своими руками. Однако каждый элемент и узел этой «простой» конструкции имеет свои особенности, и собрать даже такую крышу без навыков будет трудно.

Еще статьи



устройство и технология сборки кровли

Как правильно сконструировать кровлю каркасного дома? Для этих целей необходимо руководствоваться общепринятыми правилами, выдерживать технологию укладки и правильно подобрать материал. Ниже представлены, советы и рекомендации по этой работе.

В каркасном домостроении используется два варианта обустройства кровельной системы: плоска и скатная. Первая применима в регионах, где зимой не наблюдается обильное выпадение снега, вторая более широко используется, и особых ограничений здесь нет.

Учитывая эти рекомендации, чтобы создать надежную кровлю, которая к тому же будет украшением каркасного дома, можно по следующим вариантам:

• вальмовая;
• двускатная;
• четырехскатная.

Лучшим вариантом для дома, построенного по каркасной технологии, будет именно скатная крыша, с двумя уклонами. В сложных климатических условиях на ней не будет задерживаться вода или снег зимой, что снижает риск протечки. Интересным решением будет мансардная кровля с возможностью оборудования жилого помещения в чердачном пространстве. Но она сложнее по исполнению, и требует большего количества строительного материала.

Как устроена стропильная система

Качество кровельной системы – залог надежности и долговечности всего дома. Чтобы сделать все правильно и не создать дополнительных проблем в процессе возведения и после, нужно руководствоваться нехитрыми советами. Вначале рассчитайте общую площадь кровли, чтобы знать количество материала. Определитесь с сечением. Толщина досок для работы зависит от сложности конструкции и климатических нагрузок в регионе. Если зимой выпадает большое количество снега, то крышу делают из бруса самого толстого сечения. Необходимо определиться со способом соединения. Учитывая эти факторы, работу по строительству кровли лучше доверить специалистам.

Возведение вальмовой кровли пройдет быстрее и с наилучшими результатами при приобретении готовой конструкции. Для этого на площадку приглашают специалистов, которые рассчитав все параметры кровли, изготовят несущие элементы на предприятии. Вам только понадобится правильно собрать их на месте.

Кровельная конструкция в любых проявлениях будет очень тяжелой. Поэтому надежной опорой случат только готовые стены каркасного дома. Под готовностью подразумевается уже смонтированные и укрепленные укосинами вертикальные стойки каркаса. Дополнительно их соединяют между собой брусом верхней обвязки, и со всех сторон обшивают стружечными плитами. Стены должны быть также финальной готовности. Их тоже обшивают плитами ОСП, для большей прочности. Только такой каркас может считаться надежной опорой для кровли любой сложности.

Внимание! Нельзя заниматься декоративной отделкой до сборки кровли, все манипуляции по наведению красоты, после обустройства системы.

Основные элементы крыши – это мауэрлат, конек, стропила и обрешетка. К домам, построенным по каркасной технологии, есть только одно дополнение. Обрешетка может быть сплошной. Вместо укладки досок, используется зашивка, теми же плитами ОСП или листовой фанерой пропитанной антисептиками для защиты от влаги.

Конструктивные элементы

Для тех, кто впервые столкнулся с этой работой, неясность могут доставить названия некоторых элементов.

Ригель

Это горизонтальный элемент, соединяющий стропила. Располагается максимально низко, но не ниже уровня потолка. Он выполняет функцию распора, фиксируя и удерживая на определенном расстоянии стропильные ноги.

Контробрешетка

Обеспечивает доступ воздуха к обрешетке. Вне зависимости от степени утепления кровли и будет ли жилым чердачное помещение, обязательно нужно обеспечить пару вентзазоров, обустройством контробрешетки. Они делятся на два типа: верхние и нижние. Первые служат для выветривания конденсата на внутренней гидроизоляции, вторые на наружной части.

Конек

Несущая конструкция для стропильных ног. Изготавливается из бруса сечением 150х150 мм. Такие размеры позволят выдерживать любые нагрузки. Монтируется на опорные ноги и в обычной двускатной конструкции располагается по длине скатов. Чтобы придать дополнительную устойчивость опорные ноги нужно усилить укосинами.

Мауэрлат

Это брус, монтируемый по верхней обвязке. К нему крепятся стропильные ноги. Фиксируется при помощи болтового соединения, или же стальной проволокой.

Обрешетка

Основа для кровельного материала. Рассчитывая длину необходимо учитывать, что максимальный свес, за крайние стропила не должен превышать 50 см. Согласно технологии это определяет размер стропил. Обрешетка не должна выступать за них.

Технология кровельных работ

Первым делом устанавливаются опорные лаги, для укладки коньковой балки, с торцов дома. Сначала монтируются две, по краям, поддерживаемые боковыми укосинами. Между ними натягивается контрольный шнур, для определения высоты установки еще трех опор. Таким образом, конек будет держаться на пяти ногах. Это оптимальный вариант, для придания конструкции надежности.

Затем к мауэрлату и коньку, крепятся стропильные лаги. Для этого в нижней части каждого бруска, делается специальный вырез, которым он будет упираться в опору. Стропильная нога, притягивается к мауэрлату максимально плотно и соединяется угловыми крепления ми или гвоздями. Края стропил, притянутые один к одному, скрепляются болтами на коньковой балке (под соединения вначале высверливаются отверстия). Чтобы снизить распорную силу, оказываемую на мауэрлат и увеличить прочность конструкции, стропила снизу, дополнительно необходимо усилить ригелем.

Сверху мауэрлата, с каждой стропильной ноге фиксируется доска для свеса. Затем набивается обрешетка. Доски, формирующие конек, прилегают друг к другу со всех сторон максимально плотно. На этом этапе необходимо позаботиться о вентиляционных зазорах. На обрешетку настилается подкладочный слой. Его крепят на внутренних ендовах, по краям кровли, коньке и возле всех мест, где может просочиться вода: вентиляционные выходы, отверстие для печной трубы и др.

Совет. Чтобы снизить возможность протечки через подкладочный материал, места стыка заклеивают скотчем, промазывают битумной мастикой или специальным клеем.

Теперь очередь кровельного материала. Если на крыше есть отводы для антенн и труб, то необходимо приобретать проходные элементы, крепящиеся по их периметру, только после можно будет уложить кровельное покрытие.

Подшивка карниза

Это завершающий процесс, производимый на самом последнем этапе сборки кровли. До этого необходимо проложить внешнее утепление стен, потому что короб зашивки, располагается поверх нее. Чтобы не допустить чрезмерное вентилирование, снижающее теплопроводность стен, подшивку лучше сделать из дерева. На углах каркас запиливается под необходимым углом, и скрепляется шурупами по дереву. После этого его зашивают досками, в горизонтальной или вертикальной плоскости.

Утепление кровли

Материал прокладывают как под обрешетку так и поверх нее. Внутренне утепление будет дополнительно декорацией пространства между стропилами, и сделает кровлю теплее. Это актуально при сборке мансардной системы. Но вначале натягивается материал для гидроизоляции. Плиты укладывают между стропилами. Для удобства можно приобрести материал необходимой ширины, благо современный рынок это позволяет. По длине плиты кладут максимально плотно друг к другу, склеивая соединение армированным скотчем. Поверх утеплителя монтируется пароизоляционная пленка. Необходимо сделать так, чтобы ее соединение не попадало со стыком утеплителя. Вся конструкция подшивается любым листовым материалом. Лучше будет если предварительно его пропитать антисептиками от гниения.

Вот и вся технология сборки кровли. Руководствуйтесь данными рекомендациями, и вы сможете сделать сами все, начиная от укладки мауэрлата до зашивки утеплителя в обрешетку.

Каркас крыши каркасного дома

Если с возведением каркаса и стен деревянного дома проблем не возникает, то по строительству кровли, как правило, появляется целый ряд вопросов. Они касаются как выбора типа стропильной системы, так и самого устройства и фиксации ее основных элементов. Каркас крыши является одним из основных частей каркасного дома, так как на него идет основная нагрузка с крыши (стропила – важнейший элемент). Крыша каркасного дома чаще всего делается из деревянного бруса, она может иметь различный вид, уклон и принцип возведения.

Каркас крыши каркасного дома

Выбор типа кровельной системы

Для того, чтобы определиться с типом кровельной системы, необходимо учитывать размеры и особенности самого здания. Крыша каркасного дома в первую очередь зависит от размера постройки и предпочтений владельца. Если здание будет иметь ширину более 6 метров, то для установки надежной кровли необходимо еще во время заливки фундамента сделать внутренние несущие стены – одну или две. Кровлю можно возводить своими руками.

Висячая стропильная система выбирается для небольших зданий. При таком типе, стропильные ноги каркасного дома опираются только на боковые стены дома. В результате, при большой ширине здания под тяжестью кровли возникает весьма опасный провис стропил.

Выбор стропильной системы огромен

Чтобы снизить риск провисания, для зданий шире 6 метров устраивают наслонную стропильную систему, при которой кровля имеет дополнительный упор на внутренние несущие стены. Как правило, это либо одна стена по центру, или две параллельные.

Составляющие стропильной системы и кровли

Стропильная система – это скелет крыши, от которого зависит безопасность жителей и надежность всего дома. Ее можно возвести своими руками, используя следующие материалы:

• доска обрезная 50Х150 мм
• брус 150Х150 мм

Все деревянные элементы должны быть в обязательном порядке обработаны огнебиозащитой и хорошо высушены. Лучше всего подходит древесина камерной сушки (или технической, как ее еще называют).

Элементы стропильной конструкции

Идеально подходит дерево хвойных пород, в которых присутствуют смолы, создающие дополнительную защиту от короедов.

Стропильная система состоит из следующих элементов:

1. Стропильный ног.
2. Прогонов.
3. Стоек.

А сама конструкция каркаса крыши включает в себя еще чердачное перекрытие, решетку и обрешетку. Обратите внимание, что помещение под крышей может использоваться собственно как чердак, а может быть устроено как мансардное жилое помещение. Если на чердаке будет нежилое пространство, то для перекрытия пойдет доска 50Х150 мм.

Если же предполагается обустройство жилой мансарды или вы планируете в будущем вариант перевода чердака в жилое помещение (например, в кабинет), то для перекрытия необходимо брать брус 150Х150. Брус будет укладываться на мауэрлат, что сделает перекрытие весьма прочным.

Стропила и элементы кровли

Обрешетка выполняется, как правило, тоже брусом, однако выбирается сечение 40х40 или 50х50 мм. Такая толщина достаточна для того, чтобы выдержать любой вид кровельного материала.

При приобретении любых деревянных элементов, обратите внимание на качество. Брус должен быть ровным, без изгиба, без темных пятен и плесени. Даже небольшое искривление бруса может повлечь большие сложности при его укладке и последующих работ.

При работе со стропильной системой вам также понадобятся металлические шпильки (чтобы прикрепить брус к мауэрлату) с резьбой, крепежные элементы (саморезы, шпильки диаметром 8 и 10мм) для соединения стропил между собой, оцинкованные гвозди, скобы и кронштейны для крепления стропильных ног к мауэрлату.

Начало работ

Работы над кровлей начинаются с устройства мауэрлата своими руками. Мауэрлат в каркасном строительстве часто заменяется на брус внешней обвязки, то есть брус, соединяющий все четыре стены дома в одну конструкцию. В качестве мауэрлата или верхней обвязки используется брус 100х150 или 150х150 мм. Подробнее об устройстве бруса верхней обвязки читаем здесь.

Когда эти работы выполнены, можно начинать выводить фронтон и приступать к устройству стропильной системы. Все работы могут выполняться своими руками, это не так сложно, однако один-два помощника вам все-таки потребуется.

Конструкция крыши

Вся обработка стропильных балок перед сборкой и установкой производится на земле. Желательно выбрать ровную площадку, на которой можно гораздо легче обрезать брус в нужный размер, сделать выпилы или пазы, просверлить крепежные отверстия. Когда элемент готов, его можно поднимать наверх и приступать к фиксации.

Технология висячей системы

Итак, вы решили построить своими руками небольшую постройку, для которой подойдет висячая система. В мауэрлате или брусе верхней обвязки вырезаем пазы под установку стропильных ног, расстояние между которыми определяется на этапе выбора типа стропильной системы. Средний шаг составляет около одного метра, или не больше 1,5 м. Если шаг в конструкции будет больше, вся система будет обладать явно недостаточной жесткостью. Если вы планируете жилую мансарду или просто утепленный чердак, то расстояние между стропилами лучше всего оставлять, учитывая размеры утеплительного материала. Если вы будете укладывать цельные листы или пары листов утеплителя между стропилами, то подрезку можно будет не выполнять.

Висячая стропильная система

Основные принципы установки стропильной системы:

1. Установка начинается с фронтонов, то есть торцевых частей кровли.
2. Установив стропила на торцах, необходимо протянуть между их коньками веревку, и по ней ориентируемся при выставлении по вертикали промежуточных стропил.
3. Стропильные ноги обязательно вставляем в пазы. Для фиксации применяем комплексный крепеж: поперечное смещение стропила будет ограничиваться стальным кронштейном, а продольное – скобами, которыми стропило фиксируется к мауэрлату.
4. Стропила должны выступать за периметр здания, при этом величина этого выступа (его называют свесом либо вылетом стропил) должна быть около 40 см. Это необходимо для защиты стены от стекающей по кровле дождевой или талой воды.
5. Вылет стропил можно сделать и по другому: за счет наращивания стропил дополнительной более тонкой доской – так называемой «кобылкой», которая крепится к стропилу с помощью гвоздей через деревянную прокладку – небольшой отрезок доски. При этом «кобылка» позволяет облегчить и удешевить конструкцию, а при необходимости заменить ее достаточно поменять несколько досок, чем сам стропильный брус.
6. Нижние части стропил закрепляются обвязкой, являющейся основанием для чердачного перекрытия. Брусья обвязки опираются на мауэрлат.

Важно: Если появилась необходимость нарастить стропильные ноги, укладываем два бруса внакладку с нахлестом не менее метра и фиксируем .шпильками диаметром от 8 до 12 мм.

Висячая стропильная система соединение

Чтобы соединить стропила между собой, необходимо использовать по 2 шпильки вставляемые в предварительно просверленные отверстия. Использовать надо минимум 2 шпильки, чтобы предупредить вращение стропил вокруг оси шпильки.

Висячие стропила обязательно соединяются поперечным брусом – затяжкой – в результате чего получается буква «А». Для затяжки используется доска 50х100 или 50х150 мм, которая крепится к стропилам саморезами. Затяжка может состоять и из 3 х досок 30х100 мм, которые располагают с обеих сторон стропила. Стропильные фермы в верхней части закрепляются с помощью продольного конькового бруса или коньковой доски. Чтобы избежать прогиб затяжки при существенном расстоянии между стропилами, соединяем коньковый брус с затяжкой с помощью дополнительным обрезком доски. Это также усилит верхний стропильный узел.

Русский Фахверк: соединения для стропильных систем

Установка наклонной системы

Если вы решили своими руками сделать наслонную систему стропил, то обратите внимание, что несущая внутренняя стена-перегородка должна быть достаточно крепкой. Перед устройством необходимо заранее собрать леса, гарантирующие безопасность работ на высоте.

Наслонная стропильная система

Первоначальные работы такие же, как при устройстве висячей системы. Соединение верхних концов стропилин может выполняться несколькими способами, однако чаще всего применяется крепление встык. На встречных стропильных ногах под нужным углом делаются зарезы. Стропилины соединяются полученными торцами и прибиваются на два гвоздя. Соединение можно усилить деревянной или металлической накладкой.

Второй способ крепления — внахлест — выполняется с применением болтов или шпилек с широкими шайбами и гайками. Стропила при данном способе будут соприкасаться плоскостями.

Важно: В коньковой части стропилины лучше соединить особым образом: стропильные ноги должны располагаться с зазором, и скрепляются они при помощи специального подвижного соединительного элемента из металла. Это не даст кровле повредиться при усадке.

Средняя часть стропильной системы имеет опору на внутреннюю стену и несущие столбы.

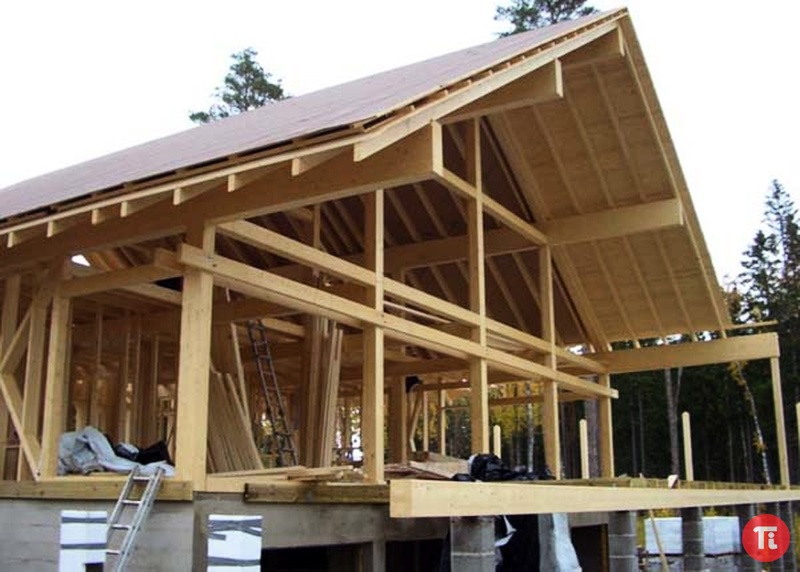

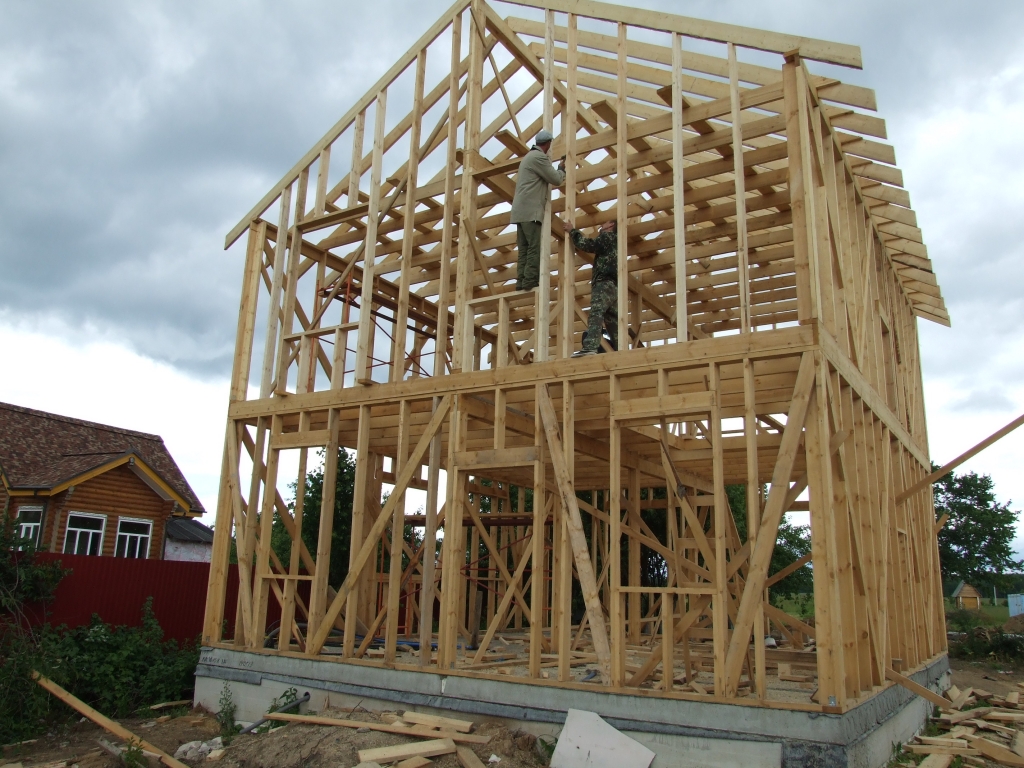

Крыша каркасного дома — особенности монтажа и виды кровли

Крыша каркасного дома – финишный этап строительства, но расслабляться на этом шаге недопустимо. Мелкие просчеты приведут к необходимости преждевременного ремонта, а если сделать серьезную ошибку, может разрушиться все здание. Узнайте, какие материалы подходят для выбранного проекта, продумайте тип кровли, решите, нужно ли в строении чердачное помещение и будет ли оно эксплуатироваться. Изучите краткую инструкцию по монтажу, чтобы сделать все самому или проконтролировать работу мастеров.

Подготовительные работы

Крышу каркасного дома с плоской кровлей можно построить своими руками, но за более сложные проекты в одиночку лучше не браться. Еще на этапе проектирования дома важно продумать:

• Форму крыши.
• Уклоны, которые потребуется выполнить для скатов.
• Кровельный материал.
• Устройство стропильной системы.
• Расстояние между стропилами и их сечением.
• Шаг обрешетки.
• Материалы для утепления, пароизоляции, гидроизоляции.

Виды крыш по форме

По форме крыша каркасного дома бывает:

• Плоская односкатная – самая дешевая и простая в монтаже.
• Двускатная – подходит для одноэтажных и двухэтажных домов с небольшой площадью и прямоугольных зданий.
• Ломаная – идеальная для проектов с мансардой.
• Четырехскатная – используется для строений любого типа, устойчива к ветряным нагрузкам.
• Многощипцовая – сложная конструкция, состоящая из нескольких скатов. Подходит для проектов многоуровневых домов.
• Шпилеобразная – оригинальная, идеальная для снежных регионов, но требует сложных расчетов.

Выбирая форму крыши, учитывают:

• Площадь, этажность, общий проект и дизайн дома.
• Выбранный кровельный материал.
• Климатические условия региона (ветер, снег).
• Бюджет.

Следует отметить, что самым безопасным признается уклон скатов, составляющий от 30 до 45 градусов.

Основные критерии выбора материала

Для крыши каркасного дома можно выбирать различные кровельные материалы, но предпочтение нужно отдавать более легким. Это правило особенно важно, если фундамент не рассчитан на большие нагрузки.

Строители рекомендуют:

• битумную черепицу;
• полимерпесчаную черепицу;
• профнастил;
• шифер;
• металлическую черепицу;
• цементно-песчаную черепицу.

Для тяжелых кровельных материалов следует делать обрешетку более частой. Дополнительно нужно использовать слой гидроизоляционного материала. Необходимо следить за шагом крепления основного материала кровли. Если сделать его чаще, то вероятность протекания крыши удастся свести к минимуму.

При монтаже кровельных материалов важно придерживаться следующих углов наклона:

• Минимум 10 градусов для профнастила.
• От 12 и 60 градусами для шифера.
• Для еврошифера нижний показатель составляет 6 градусов.
• Для керамической плитки – от 18 до 60 градусов. Такого же показателя следует придерживаться при закреплении полимерпесчаной черепицы.
• Для битумной черепицы – более 12 градусов.
• Металлочерепица требует монтажа под углом свыше 15 градусов.

Особенности монтажа кровли

Проще всего своими руками сделать односкатную кровлю, другие варианты потребуют знаний и опыта.

Строительство крыши включает этапы:

• Монтаж стропильной системы.
• Установка материала для утепления, пароизоляции и гидроизоляции.
• Обрешетка и контробрешетка.
• Монтаж кровельного материала.

Устройство стропильной системы

Стропильная система крыши каркасного дома должна быть грамотно рассчитана. Для этого анализу подвергается сечение, шаг и непосредственно сама длина. Строители отмечают, что в первую очередь прочность конструкции зависит от следующих параметров:

• Длина стропильной ноги и ее шаг.
• Углом наклона ската. Следует отметить, что чем он меньше, тем меньше нагрузка на поверхность.
• Климатические условия региона.
• Масса материала для кровли.

Сечение можно подобрать по специальным строительным таблицам или выполнить все расчеты своими руками.

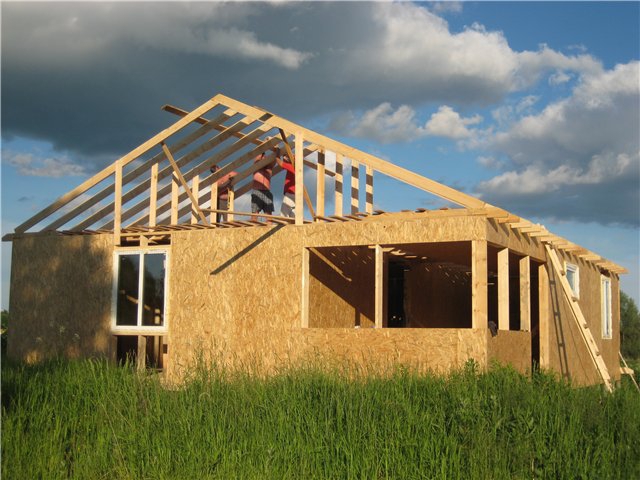

Монтаж стропильной системы

Крыша каркасного дома прослужит долго в том случае, если правильно и прочно зафиксировать потолочные балки. Для этого рекомендуется использовать брус с сечением 50 на 150 (200) мм.

На первом этапе потребуется создать особый шаблон стропильных ног. Для этого все манипуляции следует совершать по схеме:

1. Взять две доски и расположить их по отношению друг к другу под прямым углом. Для прочной фиксации допускается использовать обычные гвозди.
2. Полученный элемент дополнительно закрепить на одном крае мауэрлата.
3. Посредством перемещения досок выставить угол, который в дальнейшем будет использоваться в качестве ската.
4. От края стены отступить не менее 40 сантиметров. Полученное пространство будет использоваться для водяного стока.
5. После получения необходимого угла надежно зафиксировать балку. Строители советуют отмечать линию среза простым карандашом.

После приготовления нескольких шаблонов потребуется соединить между собой две пары стропил. Закрепление производится по обе стороны. При необходимости в дальнейшем могут быть также отдельно наращены ноги.

Для состыковки вполне подойдут обычные толстые болты. Такой вариант в несколько раз безопаснее, особенно если провести сравнение с креплением гвоздями. Между двумя соседними ногами дополнительно потребуется установить поперечный вариант крепления.

Далее нужно поднимать стропила на крышу. Операция проводится с целью дальнейшего закрепления на балках. Для обеспечения высокой прочности дополнительно потребуется внизу разместить упорный брусок.

Односкатный каркасный дом будет защищен от непогоды в том случае, если все элементы кровли правильно установить. Для этого между боковыми стропилами натягивают веревку. Она будет служить маяком и ориентиром, по которому проверяется уровень. Закрепление дальнейших элементов производится на расстоянии 60 или 80 сантиментов. Такой шаг рекомендуется соблюдать постоянно.

Предварительно делаются расчеты, необходимые для определения количества стропил. Между отдельными элементами стропильной фермы потребуется прибить две доски. Они обеспечат необходимую фиксацию. Для дополнительной защиты от атмосферных осадков следует установить диффузную мембрану.

Размер и шаг обрешетки можно рассчитать самостоятельно, используя формулы. При этом следует учесть в обязательном порядке уклон и особенности конкретного материала. Для возведения обрешетки допускается выбрать брус, сечение которого составляет от 40 до 50 мм.

Укладка кровельного материала

На первом этапе монтируется карнизная планка. Для этого целесообразно использовать саморезы. Только после этого допускается поднимать на крышу металлочерепицу. Она также закрепляется на карнизной планке при помощи саморезов.

Бывают ситуации, когда одного листа не хватает. В таком случае целесообразно нарастить длину. Для этого закрепление делают внахлест. По такой технологии укладывается весь материал.

Подробно и доступно о монтаже кровли рассказано в видео.

Основы кровельного каркаса | HomeTips

Иллюстрированное руководство по конструкции крыши, включая основные типы крыш и глоссарий кровли

На этой схеме каркаса крыши показано, как сооружается вальмовая крыша. Эта крыша имеет горизонтальные рейки под черепицу или металл.

Проезжайте практически по любому району, и вы увидите, что крыши имеют разные формы. Дома имеют двускатные, шатровые, мансардные, двускатные, плоские и односкатные крыши. Многие дома сочетают типы крыш на одной крыше.Например, довольно часто можно увидеть шатровую крышу с двускатными мансардными окнами.

Форма крыши — один из ключевых факторов, определяющих архитектурный стиль дома. Форма крыши также определяет, насколько сложно и дорого будет построить крышу и как она будет служить дому. Например, плоские, односкатные и, в некоторых случаях, двускатные крыши, как правило, относительно доступны по цене.

Крыши бывают разных форм.

Мансардные и двускатные крыши предлагают большую высоту головы для чердачных помещений.Односкатные крыши обычно проще всего соединить с существующей крышей при надстройке.

Каркас крыши может быть простым или сложным, в зависимости от кровли. Свесы, бедра и мансардные окна значительно усложняют обрамление.

Каркас крыши с палками и фермами

Почти все крыши имеют один из двух методов: стандартное «палочное» обрамление или более новое «ферменное» обрамление.

Крыши с решетчатым каркасом используют отдельные стропила, простирающиеся от верха внешних стен до конька.

Крыша с решетчатым каркасом строится по отдельности.

Фермовые крыши строятся из готовых ферм треугольной формы.

Фермы кровли изготавливаются в готовом к установке виде.

Двускатные и шатровые крыши могут быть выполнены преимущественно из ферм; крыши других форм, особенно крыши со слуховыми окнами или дома с высокими потолками, чердачные помещения или складские помещения на чердаках, изготавливаются из палок. Каркас из прутьев создает треугольник между стропилами и балками потолка.Пучок воротника добавляет силы треугольнику посередине.

Реечный каркас объединяет стропила крыши с балками перекрытия.

Подобно стойкам стен и балкам перекрытий, стропила и фермы располагаются через каждые 16 или 24 дюйма от центра к центру. Для большей прочности и жесткости в большинстве крыш используется расстояние в 16 дюймов. Стропила обычно располагаются непосредственно над стойками стены.

Ферма — это одна смежная двойная балка из балок с балками. Конструкция фермы такая же прочная, но имеет меньший вес и использует меньшие размеры пиломатериалов, чем каркас из прутьев.

Поскольку фермы — это тщательно спроектированные элементы, которые нельзя разрезать, они не являются хорошим выбором для крыш, которые могут быть изменены в будущем. А поскольку у них есть несколько промежуточных членов поддержки, они не позволяют использовать чердак.

Сложные крыши, подобные показанной ниже, обычно имеют каркасный каркас.

Рекомендуемый ресурс: Найдите предварительно отобранного местного подрядчика по возведению каркаса дома

Позвоните, чтобы получить бесплатную оценку от профессионалов кровли:
1-866-342-3263

О Доне Вандерворте

Дон Вандерворт имеет Накопил свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Справочник по кровельным каркасам — Fine Homebuilding

Обрамление крыши может быть одной из самых сложных и запутанных частей при строительстве дома, но тщательное планирование и основные столярные методы — это все, что требуется для создания каркаса даже самых сложных крыш. Чтобы помочь вам в этом процессе, мы собрали некоторые из наших любимых статей и видео из архива Fine Homebuilding , которые помогут вам каждый раз заполнять учебник, крышу с жалобами на код.

• 1 Как

  Сосредоточьте свои усилия на выкройке стропил, и остальная часть крыши легко встанет на место.

• 2 Как

  Для простых двускатных или односкатных крыш вам необходимо изучить этот базовый строительный блок каркаса крыши.

• 3 Как

  Выполните математические вычисления на калькуляторе, чтобы сосредоточиться на самом важном: на правильной установке стропил.

• 4 Дизайн

  При строительстве домов с фермами, сделанными для выступов и впадин, тщательное планирование и организация рабочего места являются ключом к эффективной установке.

• 5 Дизайн

  Как справиться с обрамлением крыши, которое может оказаться «более сложным, чем должно быть».

• 6 Как

  Измерьте расстояние от нижнего края стропила для точной разметки.

• 7 Как

  Советы от изготовителя нестандартной конструкции облегчают процесс обучения работе с конструкцией пиломатериалов.

• 8

  Вы можете использовать SketchUp, чтобы нарисовать каркас крыши и попрактиковаться в подходе, прежде чем вы попадете на стройплощадку.

• 9 Как

  Вяжете ли вы новые мансардные окна или добавляете дымоходный сверчок во время обрамления крыши, с помощью этих пошаговых инструкций предоставить домкратам место для приземления — простая задача.

• 10 Как

  Если слуховые окна для собачьих будок или слуховые окна недостаточно нарядны, A-слуховые окна могут добавить интересный дизайн, и их легче зафиксировать от элементов.

• 11 Как

  Эмпирический метод, который работает.

• 12 Как

  Вопреки распространенному мнению, хомутные стяжки предназначены не для поддержки стропил или предотвращения расползания стен под тяжестью кровли.

• 13 Как

  Профессиональный специалист по обрамлению Ларри Хоун показывает, как вырезать и установить потолочные балки, стропила и обшивку крыши в третьем эпизоде ​​этого сериала видео по обрамлению.

• 14 Как

  Фермы заводского изготовления экономят время и обеспечивают прочную и стабильную крышу.

• 15 Как

  Постройте одну крышу поверх другой, не используя стропила.

• 16 Как

  Посмотрите, какие решения необходимо принять в отношении углов стропил и глубины потолка, если вы строите пересекающиеся крыши на домах с крыльями разной ширины.

• 17 Как

  Крыши большинства новых домов в Соединенных Штатах построены с помощью ферм.

• 18 Как

  Чтобы избежать провисания конька или прогибов стен, начните с понимания того, как работает типичный каркас крыши

• 19 Как

  Стропила и отделка из кедра придают этой линии крыши красивый вид.

• 20 Как

  Три простых метода построения рамок для решения проблем.

• 21 год Как

  Эта форма крыши может показаться сложной, но в основном это тот же процесс, что и при обрамлении обычной 45-градусной крыши с эркером.

• 22 Как

  Сложные переходы в обрамлении, двутавровые балки для стропил и черепица сверху вниз предлагают взглянуть на некоторые нетрадиционные, но эффективные методы.

• 23 Как

  Графический способ выкладки стропил без использования столов.

• 24 Как

  В этой серии видеороликов ветеран-строитель Рик Арнольд демонстрирует нам свой упрощенный метод выкладки и строительства односкатной крыши.

• 25 Как

  Опытный разработчик Ларри Хон подробно описывает рекомендации по эффективной и точной работе.

• 26 Как

  Забивать ногти быстрее и чище, чем вырывать их кошачьей лапой.

• 27 Как

  Начните с прямых и квадратных стропил — ключ к тому, чтобы эта работа прошла гладко.

• 28 Как

  После того, как вы обрамили двускатную крышу, вам понадобятся шаблоны стропильных ног и стропильные столы для изготовления шатра.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

стропил против ферм для жилых домов

© stocksolutions / Fotolia

Если вы строите новый дом или добавляете пристройку к уже существующему, вам необходимо принять одно из основных решений: как вы будете удерживать крыша? Если планы не предусматривают конструкцию плоской крыши, вам придется выбирать между стропилами или фермами.

Посещение чердака почти любого старого дома покажет тот факт, что стропила были чрезвычайно популярным методом в прошлом. Однако сегодня около четырех из пяти новых домов, построенных в США, используют ферменную конструкцию. Очевидно, что все изменилось. Тем не менее, оба метода имеют уникальные преимущества, которые могут рекомендовать один из них по сравнению с другим, и новое строительство с использованием того или иного метода — или обоих — все еще продолжается каждый день.

Что такое стропила?

© ronstik / Fotolia

Метод, при котором используется конструкция стропильной крыши, обычно известен как «каркасная конструкция».Стропила представляют собой длинные доски, обычно 2 x 10 или 2 x 12, которые спускаются вниз от центральной балки конька на пике крыши, пересекаясь с внешними стенами. Эти длинные доски поддерживают кровлю и кровлю.

Между тем потолочные балки, проходящие горизонтально через пол чердачного пространства между внешними стенами, скрепляют стены вместе и вместе с расположенными выше стропилами образуют целостную конструкцию крыши и чердака.

Что такое ферма?

© ftfoxfoto / Fotolia

Ферма — это сборная деревянная конструкция, которая объединяет треугольные перемычки структурных элементов, которые обеспечивают поддержку верхней крыши, связывая вместе внешние стены дома.Длинные наклонные балки, идущие к верху фермы, и балка, идущая горизонтально вдоль низа, называются поясами. Балки и стяжки, составляющие внутреннюю треугольную перемычку ферм, предназначены для распределения веса крыши на большой площади.

Типичная конструкция крыши дома состоит из нескольких ферм, равномерно распределенных по пролету от одного конца дома до противоположного конца. В отличие от стропильных конструкций из стержней, которые выполняются на месте, большинство ферм изготавливаются на заводе и доставляются на место работы готовыми к установке.

Что у вас есть?

Если вы покупаете существующий дом, конечно, выбор стропил вместо стропильной конструкции уже сделан за вас. Согласно вышесказанному, если это старый дом, он почти наверняка будет иметь стропила, а в новых домах будут использоваться стропильные фермы. Если это совершенно новая конструкция в новой застройке, конструкция фермы может считаться беспроигрышной. Однако в некоторых новых домах, спроектированных по индивидуальному заказу, все еще могут использоваться стропила частично или полностью.

Как они сравнивают?

Стропила Профи

Больше места на чердаке

Если вы думаете, что когда-нибудь захотите переоборудовать чердак в дополнительную комнату или вам просто понадобится много свободного пространства для хранения вещей, стропильная конструкция оставляет пустоту на чердаке широко открытой для таких целей.

Варианты потолка

Если вы хотите включить специализированный дизайн потолка, например сводчатый потолок или потолок в стиле собора, стропила оставляют на чердаке место для необходимой конструкции. Фермы могут быть настроены по индивидуальному заказу, чтобы соответствовать некоторым сводчатым потолкам, но в основном это нестандартная процедура, требующая особого внимания.

Изоляция чердака

Установка теплоизоляции чердака и других мер, связанных с эффективностью, таких как излучающий барьер, как правило, быстрее и проще в открытом пространстве, созданном стропильной конструкцией.

Меньше времени выполнения

Поскольку фермы предварительно изготавливаются на заводе, точные планы с точными размерами должны быть представлены задолго до фактического времени, когда они потребуются. Поскольку стропила строятся на месте по мере необходимости, требуется меньшее предварительное планирование.

Стропила Cons

Больше времени и дороже

Строительство стропил из прутьев на строительной площадке выполняется медленнее и требует большего количества людей. На строительство большой жилой стропильной крыши может потребоваться неделя.В зависимости от местных затрат на рабочую силу это может существенно повысить стоимость строительства стропил.

Требуются квалифицированные, опытные рабочие

Поскольку метод строительства стропил становится стандартом в жилищном строительстве, труднее найти рабочих, обладающих особыми навыками для быстрого и точного строительства стропил. Во многих случаях эти мастера стареют, и многие из них, возможно, уже вышли на пенсию.

Профильная ферма

Заводской контроль качества

Поскольку они производятся в заводских условиях в помещении, часто на компьютерных пилах и производственном оборудовании, контроль качества осуществляется очень последовательно.Фермы также могут быть проверены и сертифицированы сторонней организацией.

Доставка точно в срок

Строительный проект может быть согласован с производителем фермы, чтобы готовые фермы были доставлены в тот день, когда они потребуются. Таким образом, хранение на месте не требуется, а фермы не подвергаются воздействию погодных условий.

Более быстрое строительство

Когда фермы достаточно малы, чтобы их вручную поднимали двое или трое рабочих, что характерно для многих жилых проектов, всю крышу можно связать всего за один или два дня.

Большая сила

Балки и стяжки, составляющие внутреннюю треугольную перемычку ферм, предназначены для эффективного распределения веса крыши на более широкой площади. Кроме того, в треугольной структуре больше используются более короткие и менее дорогие куски дерева.

Сниженные совокупные затраты

В исследовании Национальной ассоциации строителей жилья сравнивались два идентичных дома. Дом, построенный с использованием ферм, привел к сокращению затрат на рабочую силу и материалы на 16% по сравнению с домом, в котором использовались традиционные стропила.

Минусы фермы

Мансарда с ограниченным пространством

Треугольная перемычка равномерно расположенных ферм разделяет открытое чердачное пространство и делает невозможным преобразование в дополнительное помещение и даже существенно уменьшает доступное пространство для хранения коробок и других предметов.

Более высокая стоимость аванса

Первоначальная стоимость фабричного изготовления ферм выше, чем стоимость необработанного пиломатериала для изготовления стропил. (Обычно это компенсируется меньшими трудозатратами на установку.)

Рекомендации по доставке и установке

Готовые фермы громоздки, и для доставки большого дома потребуется 18-колесный грузовик. Следовательно, сайт должен быть легко доступен для такого большого транспортного средства. Кроме того, фермы, изготовленные для больших площадей в квадратных футах, обычно не могут обрабатываться вручную несколькими рабочими. В этих случаях потребуется кран для подъема ферм на место.

Небольшая гибкость при изменении дизайна

После того, как чертеж и размеры отправлены на завод, а фермы изготовлены, любые последующие размышления о дизайне становятся проблематичными.Изменения конструкции крыши или мансарды в последнюю минуту будут либо невыполнимы, либо осуществимы только с большими затратами.

Будущие изменения

Стропильная система — это взаимозависимая конструкция. После того, как он будет изготовлен и установлен, последующие модификации могут вызвать проблемы и потенциально могут представлять опасность из-за снижения структурной целостности. Это может включать такие незначительные меры, как простое сверление отверстий в элементах фермы для размещения кабелей, проходящих через чердак. Поэтому перед внесением случайных изменений в фермы рекомендуется осмотр и информированное заключение квалифицированного подрядчика.

Связанные

А-каркасный дом — Designing Buildings Wiki

Дом с А-образным каркасом — это дом, характеризующийся линией крыши с крутыми углами, напоминающими треугольник или букву «А». Линия крыши обычно начинается на линии фундамента или около нее, при этом две стороны встречаются по центру наверху.

Дома с А-образным каркасом часто строятся с использованием природных строительных материалов, таких как камень и дерево.Они часто строятся в соответствии с архитектурными стилями, такими как искусство и ремесла, или в соответствии с местной народной архитектурой, например, в скандинавском стиле или дизайне бревенчатых домиков.

Дома с А-образной рамой часто имеют меньшую жилую площадь, чем традиционные жилые дома, поскольку они, как правило, компактны и занимают меньшую площадь на первом этаже. В результате они часто используются как дома для отдыха или как вторые дома.

Распространенность домов с А-образной рамой резко возросла примерно с середины 1950-х до конца 1970-х годов.Частично это было связано с недорогими материалами, необходимыми для строительства, но также с адаптируемостью и простотой конструкции, что позволяло архитекторам экспериментировать с различными проектами. Кроме того, экономический бум после Второй мировой войны, особенно в Америке, означал, что у многих людей было больше располагаемых доходов для отдыха и покупки вторых домов.

Дома с А-образной рамой обычно имеют открытые стропила, и верхние помещения должны быть спроектированы с учетом наклонных сторон крыши.Во многих домах с А-образной рамой есть балкон на верхнем уровне, а также широко распространены большие окна, из которых открывается вид спереди или сзади.

Проблемой проектирования дома с А-образной рамой является нехватка реального места для стен, так как крыша может наклоняться почти до земли. Это может означать, что приспособления и фурнитура или декоративные элементы, такие как произведения искусства, трудно разместить, оставляя много пустой и непригодной для использования поверхности.

Преимущество дома с А-образной рамой в том, что он очень прочен в сильном снегопаде, так как крутая крыша предотвращает накопление чрезмерных нагрузок.Дом также подходит для жаркого климата, поскольку большая часть жилого помещения обычно находится на нижнем, более прохладном уровне.

За последние несколько десятилетий архитекторы экспериментировали с модифицированными стилями А-образной рамы, которые включают в себя больше места на стенах и разные углы линии крыши.

шагов к строительству дома своей мечты — фундамент и крыша

Вы наконец-то нашли этот идеальный участок для строительства дома своей мечты. Вы составили бюджет, составили проект и подали заявку, и у вас есть финансирование и планирует что-то сделать.

Теперь начинается настоящая работа — строительство настоящего дома. Обычай сборка включает в себя множество движущихся частей, но вот основные шаги, чтобы получить установка фундамента, каркаса и крыши.

Закладка фундамента.

Долой старое, давай новое. Если на вашем участка, то вам потребуется отдельное разрешение на снос и публичное уведомление о предлагаемые работы будут завершены. Как только любые существующие конструкции будут очищены, раскопки, или подготовка земли, можно приступить к закладке фундамента для нового дома.В зависимости от состояния предыдущего фундамента ваш строитель может строить на существующем фундаменте.

Когда фундамент завершен, городские власти проводят осмотр фундамента. или округ и страховая компания титула — если задействовано финансирование. Проверка распространяется на все фонды независимо от того, кто выполняет фундаментные работы. Любой последующая работа не может продолжаться до завершения проверки, так как фундамент будет закрыт, поэтому осмотр будет трудно.

Обрамление «панциря» дома.

После того, как фундамент будет завершен, начинают возведение каркаса. «Оболочка» вашего нового дома. Когда кадрирование завершено, город или округ делает еще одну инспекцию. Любая последующая работа не может продолжаться без завершен осмотр.

Добавляем стены.

Обшивка стен из фанеры или другого ламината или ДВП прикрепляется к оболочке и каркасу нового дома.

Поднять крышу.

Конструкция крыши повторяет каркас дома.Лежащий в основе опора и уклон крыши будут зависеть от типа кровельных материалов использовал. Наклон — это угол, под которым крыша поднимается от самого низкого до высшая точка. Некоторая кровля материал (камень, бетон и т. д.) требует большей структурной поддержки, чем состав или кедр встряхнуть рубероид. Шаг и тип материала частично зависит от стиля, стоимости и практических соображений, таких как количество дождя или снегопада.

Кровельные материалы наносятся поверх пароизоляции или подкладки и каркас крыши.

Завершите это.

Внешний каркас дома обернут синтетическим материалом, используемым для защищать здания. Внешняя оболочка действует как барьер для сопротивления ненастная погода и предотвращает попадание дождя в стенную конструкцию, при этом все еще позволяя водяной пар перейти к экстерьеру. Если влага с любого направления может накапливаться внутри каркасов или стенок пустот могут образоваться плесень и гниль и стекловолокно или внутренняя изоляция потеряет свою R-ценность из-за накопления влаги.

Настилы установлены.

Затем укладывается черновой пол; это позволяет подрядчикам получить доступ к интерьер дома и будущая установка закончены напольное покрытие.

Что будет дальше? Ознакомьтесь с серией «Строительство дома своей мечты: Часть II. — Окна, сантехника, электричество И изоляция ».

Если вы думаете о строительстве дома на заказ, мы здесь, чтобы помощь. Мы специализируемся на финансировании строительства на заказ более 100 лет.Чтобы узнать больше, свяжитесь с одним из наших менеджеры районных отделений или позвоните нам по телефону 800-324-9375.

Узнайте о наших строительных ссудах

архивов каркаса крыши — планы небольших деревянных домов | План этажа Micro Homes

Как построить небольшой дом в форме буквы А Дэн Бабан купил план этажа Алексис, небольшого деревянного дома в форме буквы А, на сайте pinuphouses.com. Благодаря подробной документации процесса, сделанной Дэном, теперь вы можете увидеть, что нужно, чтобы построить свой собственный крошечный деревянный домик.Поскольку у нас имеется значительное количество […]

Крыша Gambrel Обрамление кровли Gambrel — еще один из простых видов деревянных стропильных ферм, которые мы рассмотрим. Наряду с традиционной двускатной крышей и часто встречающейся односкатной крышей, двускатная крыша также является распространенным типом крыши как для небольших домов, так и для больших домов, сараев и других зданий. Крыша Gambrel […]

Планы односкатной крыши Когда дело доходит до планов небольших домов, существует множество типов крыш, и сегодня мы рассмотрим один из них — односкатную крышу, также известную как односкатная крыша или скиллионная крыша: односкатная крыша. немного наклонен в одну сторону.Это одна из самых простых крыш […]

Мы очень счастливы сегодня. Мы получили огромное количество потрясающих фотографий кривого игрового домика. Спасибо, Радек! Такое ощущение, что Рождество наступило рано, и мы очень хотим поделиться с вами фотографиями. Здесь есть все, от соединения самого первого деревянного каркаса до законченного облицованного и окрашенного детского игрового дома, красиво. Срок […]

Как построить каркас двускатной крыши В процессе строительства нового крошечного дома, коттеджа или коттеджа вам нужно будет решить, какую крышу вы предпочитаете.Существует множество видов стропильных ферм. Факторы, которые влияют на их различные формы, — это, в основном, регион, местный климат и доступные материалы. Двускатная крыша входит в число […]

Система конструкции крыши Крыша определяется как несущий конструктивный каркас, предназначенный для перекрытия внутреннего пространства, поддержки кровли и ее поддержки путем преобразования веса крыши, систем реек и конструкций, связанных с изоляцией, в вертикальные несущие элементы конструкции — несущие стены. Наиболее распространенные типы кровли Система крыши состоит из нескольких очень важных частей: стенка […]

Сегодня мы хотели бы представить вам Бетти из Loogootee.Это небольшой городок в штате Индиана, США, где она живет в красивом месте в лесу с видом на пруд. Кабина Бетти — одна из моделей небольших кабин, которые мы предлагаем здесь. Предоставленные нами планы строительства «сделай сам» были немного изменены в этом […]

.

Рождается еще одна кабина, основанная на наших проектах небольших домиков своими руками. Это домик Энн в Восточной Пенсильвании в США, и мы хотели бы поделиться с вами более подробной информацией — спасибо, Боб, за фотографии и информацию! Эта Энн очень внимательно следит за планами с небольшими изменениями, наиболее важным из которых является […]

Сколько стоит каркас новой крыши?

Прежде чем вы сможете установить настил и кровельные материалы, вам понадобится каркас для крыши, как и для остальной части дома.Стоимость установки нового каркаса крыши зависит от размера крыши, используемых материалов, уклона крыши и других факторов. Плоские и двускатные крыши предлагают самый простой каркас с низкими материальными затратами.

Крыши с более крутыми уклонами, множеством сложных углов или другими деталями, которые необходимо обойти, будут иметь более высокие затраты на установку и обрамление, чем крыша более простого типа. Те, кто строит новое строительство, также могут повлиять на свои расходы, если возведение крыши выполняется одновременно с остальными работами по обрамлению, что может снизить общую норму оплаты труда.

Обрамление новой крыши : 1500 кв. Футов

Арт.	Стоимость единицы	Кол-во	Общая стоимость
Материалы : пиломатериалы, балки, метизы и т. Д.	4–5 долларов за кв. Фут.	1,500	6000–7 500 долл. США
Затраты на оплату труда	45-75 долларов в час	40	1800–3000 долларов
Итого	5–7 долларов	1,500	7 800–10 500 долларов

Прочие соображения и затраты

• Более толстая или другая древесина премиум-класса значительно увеличит стоимость каркаса крыши.Однако более качественная рама приведет к более долговечной структуре, устойчивой к повреждениям.
• В некоторых случаях металлический каркас может быть предпочтительнее деревянного. В этом случае домовладельцы могут рассчитывать заплатить примерно на 25% больше за работу по устройству кровли.
• Если вам нужно нанять дизайнера или специалиста по кровле, чтобы он помог спроектировать вашу новую крышу до установки каркаса, это потребует дополнительной оплаты.
• Разрешения и налоги не включены в эти оценки. В большинстве штатов есть требование о разрешении во время процесса каркаса нового строительства.
• Цены включают весь профессиональный труд и использование крана для установки стропильных ферм, что имеет решающее значение для квадратного каркаса и правильного строительства крыши дома.

Ознакомьтесь с нашим руководством, если вам нужна ссуда для проекта улучшения дома .

Рекомендации для самостоятельной работы

• Обрамление крыши — большая работа. Это не тот случай, когда неопытный человек пытается сэкономить деньги. Это проект, который обычно лучше доверить профессионалам.
• Вы можете сократить расходы на установку кровельного каркаса, предоставив свои собственные материалы, которые в некоторых случаях могут быть намного дешевле, чем те, которые предоставляет подрядчик.

Список литературы

• Сметная книга для мастеров, полная серия за 2019 год.
• Последние цены с сайтов Home Depot и других поставщиков.
