Умному покупателю: технологии высотного домостроения | Статьи | Оазис

Когда человек впервые покупает квартиру, он не только находится в состоянии эйфории от того, что совершает очень важное и крупное приобретение, но и сталкивается с очень большим потоком информации, состоящей из технических терминов и названий технологий. Чтобы вам было легче сформировать свое мнение, этой публикацией мы начинаем целый цикл статей, посвященных теме жилищного строительства в целом и технологиям, применяемым при строительстве ЖК «Оазис», в частности.

Сегодня мы обсудим основы основ — базовую технологию возведения многоэтажных жилых домов. На данный момент во всем многообразии предложения на рынке многоэтажных домов доминируют три технологии, которые по-простому именуются «монолит», «кирпич» и «панель». Рассмотрим каждый вариант подробно.

Кирпич используется в строительстве очень давно, со времен Древнего Египта. Это общепризнанный надежный, долговечный и экологичный материал.

У кирпича высокая теплоемкость, именно поэтому в полностью кирпичных домах летом прохладно, а зимой тепло. В кирпичных домах есть так называемые несущие стены, на которые «опираются» плиты перекрытия, и которые, по сути, держат на себе всю массу верхних этажей. Так как кирпич — материал тяжелый, чем выше этажность дома, тем больше нагрузка на несущие стены нижних этажей. Именно поэтому редко встречаются кирпичные дома выше девяти этажей. Чтобы построить более высокое здание, потребуется значительно укрепить нижние несущие стены (путем увеличения толщины или дополнительного армирования). Этот факт и делает данную технологию строительства весьма затратной (а иногда и невозможной), если речь идет о высотных зданиях.

Что касается возможностей планировки квартир в кирпичных домах, то ваши фантазии будут ограничены несущими стенами. Новый дверной проем или проход в таких стенах устроить возможно (при соответствующем укреплении), но полностью сносить несущую стену категорически запрещается.

Зато во внешнем оформлении кирпичные дома вполне податливы. Существует огромное количество красивых кирпичных зданий, такие есть и в Новосибирске.

Технология панельного домостроения получила широкое распространение в 50-х —60-х годах ХХ века. Благодаря дешевизне и высокой скорости строительства даже респектабельные ныне западноевропейские страны серьезно увлекались панельной технологией домостроения. Панельный дом строится из предварительно изготовленных в заводских условиях железобетонных панелей, на строительной площадке фактически производится только сборка дома. Панели «связываются», например сваркой с последующей заливкой швов бетоном. Но именно относительная недолговечность этих «связей» (разрушение металла) и приводит к тому, что панельные дома имеют наименьший срок планируемой эксплуатации по сравнению с кирпичными и монолитными домами.

Планировки квартир в панельных домах за последние 20 лет существенно улучшились. В строительной индустрии принято, что каждый проект панельного дома относится к так называемой «серии», и, собственно, именно от серии зависит планировка. В панельных домах уже давно не редкость 2-комнатная квартира общей площадью около 70 кв.м., в том числе площадью кухни 12 кв.м. Тем не менее, перепланировка фактически невозможна, обычно все стены являются несущими. Сначала серии панельных домов позволяли строить здания до 9 этажей, на текущий момент есть серии, рассчитанные на строительство 17 этажей и даже несколько выше.

В монолитном доме монолитным обычно является только каркас здания, а не все здание целиком, хотя бывают и такие. Основное преимущество монолита — это отсутствие соединительных швов (каркас и фундамент представляют собой единое целое), что в теории делает конструкцию гораздо более долговечной, чем панель. На данный момент почти все небоскребы восточного полушария Земли, включая самое высокое здание в мире — Бурдж-Халифа, построены по монолитной технологии (небоскребы Америки ранее в основном возводились с применением металлического каркаса — например, знаменитое Нью-Йоркское здание Эмпайр-стейт-билдинг).

Монолитный каркас подразумевает почти полное отсутствие несущих стен (исключениями обычно являются стены лифтовых шахт и немногочисленные ребра жесткости), несущими являются только колонны, что дает самые большие возможности как проектировщикам (вариативность высоты потолка, площадей квартир), так и дизайнерам, с точки зрения перепланировки. При обустройстве внешних фасадов используются различные материалы, такие как керамогранит, стекло, фиброцементная плита.

Внешние стены монолитного каркаса могут быть выложены из различных материалов. В целях экономии кто-то использует пеноблоки, кто-то сибит. В ЖК «Оазис» внешние стены заполняются кирпичом, это позволяет получить часть преимуществ, свойственных кирпичным домам. Например, кирпич впитывает и отдает влагу, вследствие чего в помещении легче дышать.

В нижеприведенной таблице для вашего удобства по разным параметрам оцениваются три рассмотренных выше технологии возведения многоэтажных домов.

Параметр	«Кирпич»	«Панель»	«Монолит»
Теплоемкость	Высокая	Средняя	Выше среднего
Звукоизоляция	Хорошая	Средняя	Хорошая
Оценочный срок эксплуатации дома (в годах)	150 и выше	50 и выше	100 и выше
Срок строительства дома	Медленный	Быстрый	Средний
Себестоимость строительства	Высокая	Низкая	Выше среднего
Усадка дома после окончания строительства	До 3-5 лет	Происходит фактически сразу	Происходит фактически сразу
Возможность перепланировки	Ограниченная	Очень ограниченная	Хорошая
Возможности для внешнего дизайна	Выше среднего	Средние	Выше среднего
Возможная высота здания	Оптимально — не выше 10 этажей	Самые распространенные современные серии — не выше 17 этажей	Максимальное количество этажей, выполненных в монолите в одном здании — 160

И в заключение представляем комментарий представителя нашего генерального подрядчика, руководителя ООО СК «Метаприбор» Мартыненкова В. В.:

«Для застройщика в ЖК „Оазис“ мы возводим дома с монолитным каркасом и кирпичным заполнением. Снаружи дома дополнительно утепляются плитами из минеральной базальтовой ваты — это экологически чистый и безвредный для здоровья человека материал. Наружный контур здания — это вентилируемый фасад из минеральных плит (минерит) и керамогранита, очень долговечного материала. Несущим является монолитный железобетонный каркас. Для повышения качества звукоизоляции используется специальный материал — „Вибростек“.

Для строительства по данной технологии требуется достаточно большой объем специальных механизмов: высотные скоростные башенные краны, мачтовые подъемники для подъема материалов и людей, бетононасосы для подъема бетона на высоту до 150 метров, раздаточные стрелы-манипуляторы для точной заливки бетона, прогревочное оборудование для зимнего периода работы, множество мелкого оборудования для гибки, рубки и сварки арматуры, а также специальная оснастка — опалубка для литья бетона, поддерживающая каркасы, стойки, балки, временные ограждения, леса для работы на фасадах на всю высоту.

Кроме специального оборудования и механизмов требуется масса обычного: автокраны, бульдозеры, грейдеры, экскаваторы, самосвалы, бетоновозы, длинномеры, фронтальные погрузчики и т.д. Можно сказать, что на строительной площадке находится настоящий завод ЖБИ со всеми атрибутами большого производства — технологами, конструкторами, геодезистами, лабораторными обследованиями, техническим надзором».

Максимальная высота кирпичной стены толщиной 250. Как подобрать толщину кирпичной стены? Толщина кирпичной кладки

Несмотря на интенсивное развитие строительных технологий и появление новых стройматериалов, кирпич по-прежнему остается наиболее популярным и востребованным. Объяснить это просто: он обладает непревзойденными эксплуатационными характеристиками и долговечностью. Возведенная по всем правилам кирпичная стена, толщина которой рассчитана с учетом типа и назначения постройки, сможет прослужить десятки, а то и сотни лет.

Достоинства кирпича

Прежде всего, кирпич — очень надежный материал. Если имеет нужную толщину и выполнена с соблюдением технологий, она сможет без проблем выдерживать значительные нагрузки от этажей и кровельной конструкции. Помимо этого, данный строительный материал обладает такими качествами, как низкая теплопроводность, хорошая звукоизоляция, высокая стойкость к деформации и изгибу.

Рассчитанная в соответствии с установленными стандартами кирпичная кладка не требует массивного фундамента, при этом она будет обладать отличной несущей способностью.

Стандартные показатели толщины кирпичной стены

Толщина стен строения может варьироваться в довольно значительном диапазоне — от 12 до 64 см. Толщина кладки в два кирпича является самой распространенной в малоэтажном строительстве, так как способна обеспечить высокую устойчивость и надежность строения. Помимо этого, такие стены смогут гарантировать максимальную прочность даже жилым сооружениям высотой до 5 этажей. Толщина кирпичных стен, по ГОСТу, для строений в пределах этой этажности, расположенных в зонах умеренного климата, составляет минимум 51 см, а это и есть кладка в два кирпича.

Выбор типа кладки

При выборе толщины кладки обязательно учитываются следующие факторы:

. Помимо этажности строения, большую роль играет функциональное значение кладки, то есть нужно определиться, будет ли это наружная кирпичная стена, или внутренние несущие либо ненесущие перестенки.

Климатические условия . При строительстве любого здания обязательным условием является его способность обеспечивать необходимые температурные показатели. Другими словами, когда возводится кирпичная стена, толщина ее должна быть такой, чтобы она не промерзала и сохраняла тепло в помещении в холодное время года без использования отопительных приборов.

Четкое соответствие стандартам . Расчет кирпичной стены должен производиться в строгом соответствии с действующими ГОСТами, чтобы сооружение было полностью безопасным при эксплуатации.

Эстетическая составляюща . Различные виды кладки смотрятся по-разному. Наиболее элегантно выглядит тонкая кладка.

Виды и функциональное предназначение различных кладок

Внутренние несущие кирпичные стены должны иметь толщину не менее 25 см. Это соответствует длине одного кирпича.
Перегородки, служащие для разделения помещения на зоны, согласно установленным стандартам, могут иметь толщину 12 см (кладка в полкирпича). Дополнительная жесткость таким конструкциям придается путем армирования швов с помощью обычной проволоки.
В регионах с холодными зимами сохранение тепла в жилых помещениях является приоритетной задачей. В таких случаях оптимальная толщина кирпичной стены составляет 64 см. При этом следует учесть, что общая масса строения увеличивается, поэтому фундамент должен быть более мощным.
При строительстве сооружений в южных регионах вполне применима кладочная схема в 1,5 кирпича.
Для постройки сараев и прочих подсобных помещений достаточная толщина кладки — один кирпич.

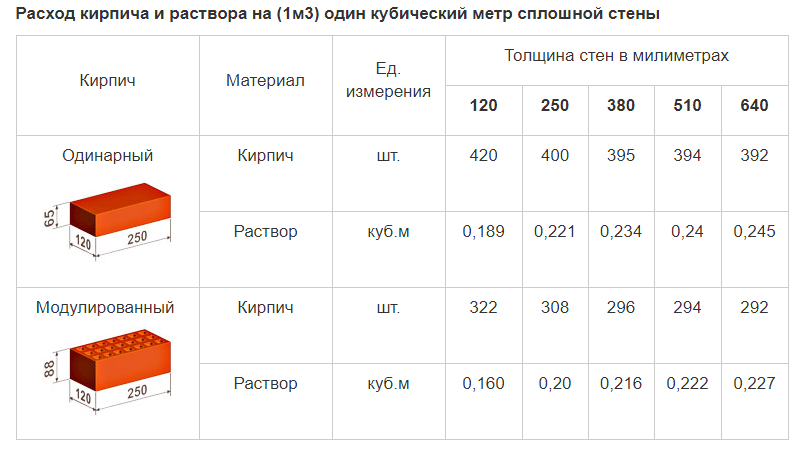

Габариты кирпича

Современный рынок строительных материалов предлагает различные виды кирпича :

Одинарный. Типоразмеры: длина — 25 см, ширина — 12 см и высота — 6,5 см.
Полуторный — 25 х 12 х 0,88 см.
Двойной — 25 х 12 х 13,8 см.

С экономической точки зрения, наиболее эффективными вариантами являются полуторные и двойные кирпичи. Их размеры позволяют сооружать несущие стены или цоколь зданий большой толщины с использованием меньшего количества раствора, нежели требуется при строительстве аналогичных конструкций из одинарного кирпича. Внутренние ненесущие перегородки целесообразно строить из половинчатого либо одинарного кирпича. Согласно действующим стандартам, минимальная толщина внутренних кирпичных стен должна составлять 1/20-1/25 от высоты одного этажа. Например, при высоте этажа в 3 метра внутренние стены должны иметь толщину не менее 15 см.

Параметры, зависящие от правильного расчета толщины кирпичных стен

Прочность, устойчивость и надежность строения . Следует учесть, что, когда строится несущая внутренняя или несущая кирпичная стена, толщина ее должна быть достаточной для обеспечения устойчивости дома. При этом стены должны выдерживать не только вес всех этажей и перекрытий, но и отрицательное внешнее воздействие природных явлений, таких как дождь, снег и ветер.
Долговечность строения. Данный параметр обеспечивают многие факторы, в том числе и правильный подбор материалов, соблюдение технологий строительства с учетом особенностей грунта и климата и т. д. Однако толщина и прочность стен стоят в этом списке на первом месте.
Тепловая и звуковая изоляция. Когда возводится кирпичная стена, толщина ее должна быть рассчитана таким образом, чтобы она могла оптимально обеспечивать изоляцию от внешних звуков и холода. Таким образом, чем толще стены, тем они эффективнее защищают от этих факторов. Однако, принимая во внимание стоимость строительных материалов, сооружать стены толще, чем предусматривают стандарты для определенных климатических зон, попросту нерационально.

Разновидности кирпича

По своей структуре кирпичи подразделяются на пустотелые и полнотелые.

Пустотелый кирпич имеет воздушные карманы. На его изготовление идет меньше материала, поэтому стоимость таких изделий ниже. При этом прочность пустотелого кирпича не хуже, чем у полнотелого, а теплосберегающие свойства даже выше из-за наличия воздушных пустот.

Полнотелый кирпич является более дорогостоящим вариантом по сравнению с пустотелым. Он характеризуется высокими прочностными характеристиками и низкой теплопроводностью.

Подбор оптимальной толщины кладки

Казалось бы, достаточно сделать стены толще, и вопросы звукоизоляции и сохранения тепла в будущем доме будут решены. Однако следует учесть, что кроме внешних кирпичных стен в строениях большой площади должны быть возведены еще и внутренние несущие стены, а также не несущие перестенки. Толщина этих конструкций должна находиться в определенном соотношении с параметрами внешних несущих стен. Таким образом, расчет толщины всех планируемых стен должен производиться на стадии проектирования дома, а не в процессе строительства.

При выборе оптимальной толщины внешних стен учитывают такие факторы:

особенности климатической зоны;
характеристики места расположения будущего строения;
размер и планировка дома;
бюджет строительства.

При этом следует понимать, что толщина внешних стен не может быть менее 38 см, что соответствует кладке в полтора кирпича. В холодных климатических зонах рекомендуемая толщина кладки составляет 51-64 см.

Способы уменьшения толщины несущих стен при одновременном улучшении теплоизоляции

Любого человека, планирующего строительство собственного дома, волнует цена вопроса. Естественным желанием является удешевить этот процесс, но сделать это так, чтобы экономия не сказалась на долговечности, надежности и теплоизоляционных свойствах постройки.

Способ такой существует. Данная технология называется колодцевидной кладкой. Принцип ее заключается в строительстве несущих стен в два ряда, между которыми остается пустое пространство в 25 см, которое потом заполняется определенным пористым материалом. В качестве такого заполнителя используют:

легкую бетонную смесь;
шлак;
органический утеплитель;
керамзит;
пенополистирол.

Такая конструкция несущих стен позволяет сократить количество требуемого кирпича, снизить общий вес постройки, повысить уровень шумо- и теплоизоляции. Стены получаются толстыми, прочными и надежными.

Дополнительная теплоизоляция

Для создания непреодолимого барьера для холода рекомендуется соорудить вентилируемый фасад с помощью специальных теплоизоляционных панелей, различных облицовочных материалов либо штукатурки.

При отделке наружной стены облицовочным кирпичом с внутренней стороны ее необходимо утеплить. Выполняется эта операция по следующей схеме:

Внутренние поверхности несущих наружных стен обшивают утеплителем.
На слой утеплителя монтируют пароизоляционную пленку.
Полученную конструкцию покрывают армирующей металлической сеткой и штукатурят (в качестве отличной альтернативы штукатурке можно применить гипсокартон).
Окончательным этапом является декоративная отделка внутренних стен. Выбор отделочных материалов обусловлен лишь вкусовыми предпочтениями владельцев дома.

Такая технология обеспечивает дому высокие эксплуатационные характеристики и при этом позволяет сократить расходы на строительство. Используя колодцевидную кладку наружных несущих стен с последующим дополнительным утеплением, удается снизить первоначальную себестоимость объекта в среднем на 20 %.

Наружные несущие стены должны быть, как минимум, рассчитаны на прочность, устойчивость, местное смятие и сопротивление теплопередаче. Чтобы узнать, какой толщины должна быть кирпичная стена , нужно произвести ее расчет. В этой статье мы рассмотрим расчет несущей способности кирпичной кладки, а в следующих статьях — остальные расчеты. Чтобы не пропустить выход новой статьи, подпишитесь на рассылку и вы узанете какой должна быть толщина стены после всех расчетов. Так как наша компания занимается строительством коттеджей, то есть малоэтажным строительством, то все расчеты мы будем рассматривать именно для этой категории.

Несущими называются стены, которые воспринимают нагрузку от опирающихся на них плит перекрытий, покрытий, балок и т.д.

Также следует учесть марку кирпича по морозостойкости. Так как каждый строит дом для себя, как минимум на сто лет, то при сухом и нормальном влажностном режиме помещений принимается марка (М рз) от 25 и выше.

При строительстве дома, коттеджа, гаража, хоз.построек и др.сооружений с сухим и нормальным влажностным режимом рекомендуется применять для наружных стен пустотелый кирпич, так как его теплопроводность ниже, чем у полнотелого. Соответственно, при теплотехническом расчете толщина утеплителя получится меньше, что сэкономит денежные средства при его покупке. Полнотелый кирпич для наружных стен необходимо применять только при необходимости обеспечения прочности кладки.

Армирование кирпичной кладки допускается только лишь в том случае, когда увеличение марки кирпича и раствора не позволяет обеспечить требуемую несущую способность.

Пример расчета кирпичной стены.

Несущая способность кирпичной кладки зависит от многих факторов — от марки кирпича, марки раствора, от наличия проемов и их размеров, от гибкости стен и т. д. Расчет несущей способности начинается с определения расчетной схемы. При расчете стен на вертикальные нагрузки, стена считается опертой на шарнирно-неподвижные опоры. При расчете стен на горизонтальные нагрузки (ветровые), стена считается жестко защемленной. Важно не путать эти схемы, так как эпюры моментов будут разными.

Выбор расчетного сечения .

В глухих стенах за расчетное принимается сечение I-I на уровне низа перекрытия с продольной силой N и максимальным изгибающим моментом М. Часто опасным бывает сечение II-II , так как изгибающий момент чуть меньше максимального и равен 2/3М, а коэффициенты m g и φ минимальны.

В стенах с проемами сечение принимается на уровне низа перемычек.

Давайте рассмотрим сечение I-I.

Из прошлой статьи Сбор нагрузок на стену первого этажа возьмем полученное значение полной нагрузки, которая включает в себя нагрузки от перекрытия первого этажа P 1 =1,8т и вышележащих этажей G=G п +P 2 +G 2 = 3,7т:

N = G + P 1 = 3,7т +1,8т = 5,5т

Плита перекрытия опирается на стену на расстоянии а=150мм. Продольная сила P 1 от перекрытия будет находиться на расстоянии а / 3 = 150 / 3 = 50 мм. Почему на 1/3? Потому что эпюра напряжений под опорным участком будет в виде треугольника, а центр тяжести треугольника как раз находится на 1/3 длины опирания.

Нагрузка от вышележащих этажей G считается приложенной по центру.

Так как нагрузка от плиты перекрытия (P 1) приложена не по центру сечения, а на расстоянии от него равном:

e = h/2 — a/3 = 250мм/2 — 150мм/3 = 75 мм = 7,5 см,

то она будет создавать изгибающий момент (М) в сечении I-I. Момент — это произведение силы на плечо.

M = P 1 * e = 1,8т * 7,5см = 13,5 т*см

Тогда эксцентриситет продольной силы N составит:

e 0 = M / N = 13,5 / 5,5 = 2,5 см

Так как несущая стена толщиной 25см, то в расчете следует учесть величину случайного эксцентриситета e ν =2см, тогда общий эксцентриситет равен:

e 0 = 2,5 + 2 = 4,5 см

y=h/2=12,5см

При e 0 =4,5 см

Прочность кл адки внецентренно сжатого элемента определяется по формуле:

N ≤ m g φ 1 R A c ω

Коэффициенты m g и φ 1 в рассматриваемом сечении I-I равны 1.

Стены частных домов, коттеджей и других малоэтажных зданий делают, как правило, двух- трехслойными с утепляющим слоем. Слой утеплителя располагается на несущей части стены из кирпича или малоформатных блоков. Застройщики часто задаются вопросами:
«Можно ли экономить на толщине стены?»
«А не сделать ли несущую часть стены дома потоньше, чем у соседа или, чем предусмотрено проектом?

На строительных площадках и в проектах увидеть несущую стену из кирпича толщиной 250 мм ., а из блоков — даже 200 мм . стало обычным делом.

Стена оказалась слишком тонкой для этого дома.

Нормы проектирования (СНиП II-22-81 «Каменные и армокаменные конструкции») независимо от результатов расчета ограничивают минимальную толщину несущих каменных стен для кладки в пределах от 1/20 до 1/25 высоты этажа.

Таким образом, при высоте этажа 2,5 … 3 м . толщина стены в любом случае должна быть больше 120 — 150 мм .

На несущую стену действует вертикальная сжимающая нагрузка от веса самой стены и вышележащих конструкций (стен, перекрытий, крыши, снега, эксплуатационной нагрузки). Расчетное сопротивление сжатию кладки из кирпича и блоков зависит от марки кирпича или класса блоков по прочности на сжатие и марки строительного раствора.

Для малоэтажных зданий, как показывают расчеты, прочность на сжатие стены толщиной 200-250 мм из кирпича обеспечивается с большим запасом. Для стены из блоков, при соответствующем выборе класса блоков, проблем обычно также не бывает.

Кроме вертикальных нагрузок, на стену (участок стены) действуют горизонтальные нагрузки, вызванные, например, напором ветра или передачей распора от стропильной системы крыши.

Кроме этого, на стену действуют вращающие моменты, которые стремятся повернуть участок стены. Эти моменты связанны с тем, что нагрузка на стену, например, от плит перекрытий или от слоя утеплителя и облицовки фасада, приложена не по центру стены, а смещена к боковым граням. Сами стены имеют отклонения от вертикали и прямолинейности кладки, что также приводит к возникновению дополнительных напряжений в материале стены.

Горизонтальные нагрузки и вращающие моменты создают изгибающую нагрузку в материале на каждом участке несущей стены.

Как сделать стены прочными и устойчивыми

Прочность, устойчивость стен толщиной 200-250 мм и менее, к изгибающим нагрузкам не имеет большого запаса. Поэтому, устойчивость стен указанной толщины для конкретного здания обязательно должна быть подтверждена расчетом.

Для строительства дома со стенами такой толщины необходимо выбирать готовый проект с соответствующими толщиной и материалом стен. Корректировку проекта с иными параметрами под выбранные толщину и материал стен обязательно поручаем специалистам.

Практика проектирования и строительства жилых малоэтажных домов показала, что несущие стены из кирпича или блоков толщиной более 350 — 400 мм . имеют хороший запас прочности и устойчивости, как к сжимающим, так и к изгибающим нагрузкам, в подавляющем большинстве конструктивных исполнений здания.

Стены дома, наружные и внутренние, опирающиеся на фундамент, образуют совместно с фундаментом и перекрытием единую пространственную структуру (остов), которая совместно сопротивляется нагрузкам и воздействиям.

Создание прочного и экономичного остова здания — инженерная задача, требующая высокой квалификации, педантичности и культуры от участников строительства.

Дом с тонкими стенами более чувствителен к отклонениям от проекта, от норм и правил строительства.

Застройщику необходимо понимать, что прочность, устойчивость стен снижается, если:

уменьшается толщина стены;
увеличивается высота стены;
увеличивается площадь проемов в стене;
уменьшается ширина простенка между проемами;
увеличивается длина свободного участка стены, не имеющего подпора, сопряжения с поперечной стеной;
в стене устраиваются каналы или ниши;

Прочность, устойчивость стен меняется в ту или иную сторону если:

изменить материал стен;
изменить тип перекрытия;
изменить тип, размеры фундамента;

Дефекты, снижающие прочность, устойчивость стен

Нарушения и отступления от требований проекта, норм и правил строительства, которые допускают строители (при отсутствии должного контроля со стороны застройщика), снижающие прочность, устойчивость стен:

используются стеновые материал (кирпич, блоки, раствор) с пониженной прочностью по сравнению с требованиями проекта.
не выполняется анкеровка металлическими связями перекрытия (плит, балок) со стенами согласно проекта;
отклонения кладки от вертикали, смещение оси стены превышают установленные технологические нормы;
отклонения прямолинейности поверхности кладки превышают установленные технологические нормы;
недостаточно полно заполняются раствором швы кладки. Толщина швов превышает установленные нормы.
чрезмерно много в кладке используются половинки кирпича, блоки со сколами;
недостаточная перевязка кладки внутренних стен с наружными;
пропуски сетчатого армирования кладки;

Застройщику необходимо во всех перечисленных выше случаях изменения размеров или материалов стен и перекрытий обязательно обращаться к профессионалам-проектировщикам для внесения изменений в проектную документацию. Изменения в проекте должны быть заверены их подписью.

Предложения вашего прораба типа «давай сделаем проще» обязательно должны быть согласованы с профессиональным проектировщиком. Контролируйте качество строительных работ, которые делают подрядчики. При выполнении работ собственными силами не допускайте указанных выше дефектов строительства.

Нормами правил производства и приемки работ (СНиП 3.03.01-87) допускается: отклонения стен по смещению осей (10 мм ), по отклонению на один этаж от вертикали (10 мм ), по смещению опор плит перекрытия в плане (6…8 мм ) и пр.

Чем тоньше стены, тем более они нагружены, тем меньше у них запас прочности. Нагрузка на стену помноженная на «ошибки» проектировщиков и строителей может оказаться чрезмерной (на фото).

Процессы разрушения стены проявляются не всегда сразу, бывает — спустя годы после завершения строительства.

Принципы конструирования дома с минимальной толщиной стен хорошо видны на следующих фото. В конструкциях дома с тонкими стенами широко применяют элементы из монолитного железобетона.

Простая архитектурная форма дома позволяет использовать для строительства общедоступные материалы и способствует оптимизации затрат на строительство.

Дом имеет 114 м 2 полезной площади и рассчитан на семью из 4 -5 человек. На мансарде расположены три спальни и ванная комната.

На первом этаже вдоль южного фасада с большими окнами находятся просторная гостиная совмещенная со столовой и кухней. В другой части имеются кабинет, санузел и техническое помещение.

Для кладки наружных стен дома использованы силикатные блоки. Толщина стен 180 мм. Тонкие стены увеличивают полезную площадь дома.

Дом спроектирован так, что в нем нет внутренних несущих стен. Внутри дома имеется несущая балка, которая опирается на две колонны внутри и две колонны, встроенные в кладку наружных стен. Сама балка и колонны выполнены из монолитного железобетона. Такое решение позволяет выполнить свободную планировку помещений на этаже.

Для увеличения устойчивости стен к нагрузкам, в уровне перекрытия первого этажа имеется монолитный железобетонный пояс. Участок стены с широкими, высокими окнами и узкими простенками на южном фасаде также выполнен из монолитного железобетона.

Крыша дома опирается на монолитный железобетонный пояс поверх стен мансарды. В аттиковых стенах мансарды, на которые опирается мауэрлат крыши, устроены железобетонные колонны. Необходимость устройства в наружных стенах колонн вызвана тем, что эти стены не имеют поперечных связей внутри мансарды. Отсутствие поперечных стен позволяет выполнить свободную планировку помещений мансарды.

Опалубка для устройства монолитной колонны в наружной стене дома. Колонна служит опорой для несущей балки внутри дома.

Устройство опалубки для монолитных колонн по краям широких оконных проемов.

На заднем плане видна опалубка для колонн внутри дома. Две колонны внутри расположены на одной оси с колоннами, встроенными в наружные стены.

Перекрытия в доме сборно-монолитные часторебристые находятся в одном уровне с монолитным железобетонным поясом стен.

Монолитное перекрытие, выполненное заодно с монолитным поясом стен, создают совместно со стенами единую и прочную пространственную конструкцию — остов дома.

Аттиковые стены мансарды высотой 1,3 м. , на которые опирается мауэрлат крыши, усилены монолитными колоннами, встроенными в кладку.

Опалубка для устройства монолитных колонн и пояса стен мансарды.
Южный фасад дома с проемами для высоких больших окон. Внутри видна монолитная балка, которая опирается на две колонны внутри и две колонны, встроенные в кладку наружных стен.

Стропила каждого ската крыши вверху опираются на ферму, концы которой, в свою очередь, лежат на противоположных щипцовых стенах мансарды. Такое решение позволило отказаться от промежуточных стоек коньковой балки. В результате, пространство внутри мансарды свободно для планировки. Угол наклона скатов крыши 42 о.

Фундамент дома — монолитная железобетонная плита толщиной 250 мм. Плита фундамента лежит на слое утеплителя. Опалубка несъемная из утеплителя. По периметру фундамента, под отмостку, уложены плиты утеплителя. Такое решение исключает промерзание грунта под фундаментом.

Толщину стен 200-250 мм из кирпича или блоков безусловно целесообразно выбрать для одноэтажного дома или для верхнего этажа многоэтажного.

Дом в два или три этажа с толщиной стен 200-250 мм. стройте при наличии в вашем распоряжении готового проекта, привязанного к грунтовым условиям места строительства, квалифицированных строителей, и независимого технического надзора за строительством.

В иных условиях для нижних этажей двух- трехэтажных домов надежнее стены толщиной не менее 350 мм .

Для обеспечения прочности и устойчивости частного дома с минимальной толщиной стен, стало стандартом устройство монолитного железобетонного пояса. Пояс размещают по верху наружных и внутренних несущих стен на каждом этаже дома. Балки и плиты перекрытий, мауэрлат крыши обязательно соединяют (анкеруют) металлическими связями с железобетонным поясом на стенах дома.

О том, как сделать несущие стены толщиной всего 190 мм. ,

Следующая статья:

Предыдущая статья:

Кирпич представляет собой востребованный строительный материал с хорошей прочностью. У него великолепная несущая способность: стена, выполненная в 1 кирпич (по строительной терминологии), абсолютно спокойно выдерживает значительные нагрузки. На такую конструкцию можно безбоязненно опереть перекрытия из бетона, железобетона, дерева, установить на нее несколько этажей.

Кирпичные стены являются одними из самых надежных и долговечных.

Более толстые стены, например, в 2 кирпича, сооружают обычно с целью увеличения теплоизоляционных характеристик здания или для того, чтобы улучшить изоляционные качества. Это может быть оправданным, если строение находится поблизости от заводов, транспортных магистралей, аэропортов, которые производят много шума, а также при не самых лучших климатических условиях в определенных регионах.

Хорошая теплопроводность данного стройматериала позволяет использовать различные варианты для улучшения изоляционных качеств постройки. Это удобно тем, что можно определиться с оптимальной нагрузкой, которая будет оказана на фундамент. Материалы, которые могут быть использованы для дополнительной теплоизоляции , по весу различаются. За счет монтажа материалов для утепления нагрузка на основание увеличивается. Это означает, что фундамент потребует увеличения крепости, что увеличит и строительный бюджет. Для большинства зданий устройство фундамента обходится в треть бюджета.

Чем хороши кирпичные строения?

У кирпича перед прочими материалами, которые применяют для возведения стен, есть множество преимуществ. Среди их достоинств, как уже говорилось выше, небольшая теплопроводность и хорошая прочность. Но эти прекрасные качества теряются, если у стены нет оптимальной для эксплуатационных условий толщины.

Толщина стены здания — немаловажный показатель, который оказывает влияние и на добротность выстроенной конструкции, и на ее несущие способности, и на прочие характеристики сооружения, такие как функциональность, теплоизоляция и виброизоляция, способность защищать от шумов.

При необходимости можно при помощи небольших расчетов определить, какая должна быть выбрана . По принятым в строительстве стандартам толщина стены, выполненной из обычного кирпича, получается соответствующей половине изделия. Стены и название носят в зависимости от этого параметра — в полкирпича, в 1 кирпич, в 2 кирпича.

Из них стена в полкирпича толщину имеет 12 см, в 1 кирпич — 25 см, в полтора — 38 см, а так называемая стена в 2 кирпича получается толщиной в 51 см. Несхожесть этих значений с цифрами, кратными 12, получается потому, что между кирпичными слоями может быть расположен бетон.

Обычно все стены постройки, находящиеся снаружи, а также и несущие сооружают в полтора кирпича или более. Перегородки сооружают в половину кирпича или даже в четверть — конструкция в 2 кирпича не подойдет.

Наиболее выгодным в экономическом плане считается выполнение стены в 1 кирпич. Но далеко не везде можно строить именно так из-за сезонных колебаний температур, которые могут быть довольно резкими. Можно в таких случаях сделать еще одну кладку, устроить дополнительный слой теплоизоляции, воздушную подушку. Несущие стены принято выполнять с большей толщиной, а в некоторых случаях создавать и дополнительное укрепление путем армирования.

Допустимо также возведение стен, толщина которых будет меняться. При постройке высотного здания после выкладывания стен 5-6 этажей у последующих ширину нередко «обрезают» на половину кирпича. Это делают для того, чтобы уменьшить нагрузку, которую здание оказывает на фундамент и нижние этажи.

Вернуться к оглавлению

Расчет толщины стен

ширина 120 мм;
длина 250 мм;
толщина 65 мм.

Вес одного куб.м кирпича приблизительно 1800 кг. При совершении расчетов надо учесть и климатические особенности той местности, где выполняется строительство. К примеру, если в зимнее время температура доходит до отметки -25 °C, ширину наружных стен следует рассчитывать 51 см (в 2 кирпича) или 64 см.

При такой особенности стройматериалов несложно выполнить расчеты и узнать предполагаемый на постройку дома. К примеру, строительство планируется проводить в местности, где сильные морозы, обычное дело. Строение при этом возводить планируется без устройства утепляющего слоя. В этом случае толщину стен следует устраивать в 51 см. Это означает, что кладку надо делать толщиной в 2 кирпича.

Зная длину и высоту конструктивного элемента здания, нетрудно вычислить площадь для каждого в отдельности. Далее узнаем площадь кирпича и подсчитываем количество материала, которое потребуется для сооружения стены с конкретными параметрами. Количество, подсчитанное для одной из них, умножайте на вес одного кирпича — получится вес стены.

1 м³ кирпича имеет вес 1800 кг. Если принять вес стены за Х, можно рассчитать нужное количество стройматериала (У): Х/1800=У (м³). Если выяснить цену на кирпичи, а она может быть различной в зависимости от поставщиков, далее можно очень просто вычислить общую сумму, в которую обойдется возведение постройки.

Вернуться к оглавлению

Как надо выполнять кирпичную кладку?

Кирпич — унифицированный стройматериал, который используют в строительстве много лет. Самый востребованный — одинарный, с размерами 250Х120Х65 мм. При застройках используют и утолщенные модульные кирпичи, у них размеры немного отличаются и составляют 250Х120Х88 мм. Такие показатели, как длина и ширина, являются для разных типов кирпичей одинаковыми. Базовым размером считается длина 250 мм. Для того чтобы рассчитать толщину кладки, отталкиваться следует именно от него.

Кладка, которая у строителей называется в 1 кирпич, толщину имеет 250 мм. Кирпичи в такой кладке не будут укладываться один рядом с другим. При данном способе укладки стена не будет устойчивой. Отдельные элементы в ней будут удерживаться лишь за счет раствора, чьей связывающей силы может оказаться недостаточно. Проводится кладка в соответствии с определенными правилами. Среди них обеспечение правильной перевязки для соединительных швов, которые располагаются вертикально. Надо следить, чтобы кирпичи верхнего ряда перекрывали вертикальные соединительные швы между кирпичами в нижнем ряду. При перевязке не только усиливается крепость стен, но и нагрузки распределяются равномернее.

При выполнении кладки в 1 кирпич можно обращать наружу и тычковую, и ложковую стороны кирпичей. Если сравнить со стенами в полкирпича или в четверть кирпича, они не будут настолько же прочными. Строительство получается не особенно экономичным, материала будет израсходовано больше, да и раствора уйдет очень много.

В основном такую кладку используют для несущих стен. Для других можно выбрать кладку в полтора или в два кирпича. С точки зрения сбережения тепла выполненные таким образом строения обладают большей инерционностью.

Вернуться к оглавлению

Для работы вам понадобятся:

кирпичи;
строительный уровень;
отвес;
раствор для связывания;
шнур из капрона, длина которого должна превышать длину возводимой стены на 40 см;
мастерок;
приспособление для резки кирпичей;
порядовка;
расшивка.

Для кладки можно использовать разные виды перевязок:

перевязка поперечных швов не позволяет кирпичам смещаться по стене;
перевязка швов, расположенных вертикально;
перевязка поперечных швов не даст стене расслаиваться по вертикали. Да и нагрузка по длине стены получается более равномерной.

Производится по однорядной или многорядной системе.

При выборе однорядной системы один ряд кирпичей выкладывается так, чтобы наружу «смотрела» ложковая поверхность. Следующий ряд выкладывается наружу тычковой частью кирпичей. Поперечные швы сдвигать надо на ¼ кирпича, продольные — на 1/2.

При многорядной системе перевязки чередование уложенных ложковой частью наружу рядов с теми, что уложены тычковой частью наружу, пойдет не через один, а несколько ложковых. Для такой системы имеются определенные правила чередования. Для кирпичей одинарного типа используют кладку в 6 однородных рядов, которые перевязывают тычковым рядом.

С утолщенными изделиями количество ложковых рядов меняется до 5, потом идет ряд тычкового расположения. Систему, названную однорядной, можно применять тогда, когда толщина стен меньше длины кирпича. Многорядная используется для стен толщиной как минимум в один кирпич. При таком соединении можно обеспечить крепость стены и равномерно распределить внутри нее нагрузку.

Вернуться к оглавлению

Достоинства и недостатки стен, сложенных из кирпича

Стена, сложенная в 1 кирпич, способна выносить довольно значительные нагрузки при условии равномерного их распределения по поверхности.

Как и у других строительных материалов, у кирпичей имеются как достоинства, так и недостатки. К примеру, теплозащитные качества в сравнении с деревянными стенами не особенно хороши. Выстроенная из деревянных стройматериалов стена толщиной 16-20 см способна поддерживать в здании ту же температуру, что и кирпичные стены в 64 см.

Получается, что для обеспечения в здании нормального температурного режима стены надо выкладывать как можно более толстыми. Но при исполнении их толщиной более, чем в 1 кирпич, расход недешевого стройматериала получается очень большим. Примером может послужить кладка в 2 кирпича. Поэтому для сокращения затрат строители пускаются на различные ухищрения: например, используют пустотелый кирпич. Еще один вариант — выполнить две кладки в 1 кирпич и устроить между ними воздушную подушку, где будет размещен утепляющий материал. При этом стены положено оштукатуривать специальным составом на основе бетона, так называемой теплой штукатуркой. То есть экономически невыгодной будет толстая кирпичная стена лишь в том случае, если она является сплошной.

При кладке кирпича необходимо следить за толщиной швов, максимальная толщина которых не должна превышать 15 мм.

При утолщении стен и фундамент понадобится более прочный, что приведет к дополнительным расходам. Поэтому при постройке дома стараются обратиться к изготовлению воздушных подушек. Пространство между кладками должно быть самое меньшее 5 см. При таком устройстве стены даже при небольшой ее ширине внутри дома хорошо сохраняется тепло, а расход материала становится на 15-25% меньше.

Другой способ уменьшения ширины кирпичной кладки — утепление ее с использованием войлока. При этом эффективность стен в отношении того, чтобы сохранить тепло, будет увеличена на 30%. Если войлок заменить пенопластом, эффективность может быть увеличена в 2 или более раза. Для того чтобы сохранить тепло, можно использовать и другие материалы: опилки, туф, раствор с заполнителем в виде шлака. Применение таких материалов поможет увеличить теплозащитные характеристики здания на 15%.

Самой экономичной из конструкций для стен считается кладка, выполняемая в виде колодца. Она представляет собой 2 стены в полкирпича, которые расположены на небольшом расстоянии друг от друга и соединяются между собой особенным образом. Соединения выполнены как горизонтальные и вертикальные кирпичные мостики, которые образуют замкнутые колодцы. Их надо будет заполнять. Для этого подойдет керамзит, шлак, легкий бетон.

Выбирая, какой должна быть толщина стены из кирпича, следует учитывать, что у этого материала велика степень тепловой инерционности.

То есть выполненная из обычного материала стена медленно будет нагреваться, но и остывает очень медленно. Перепады температуры в домах, выстроенных из такого кирпича, за сутки будут незначительными. Но при большой толщине стены (например, в 2 кирпича) топлива для ее прогревания понадобится много, в особенности если постройка в холодную погоду долго была без отопления, как это бывает с дачными домами.

В.В. Габрусенко

Нормы проектирования (СНиП II-22-81) разрешают принимать минимальную толщину несущих каменных стен для кладки I группы в пределах от 1/20 до 1/25 высоты этажа. При высоте этажа до 5 м в эти ограничения вполне вписывается кирпичная стена толщиной всего 250 мм (1 кирпич), чем и пользуются проектировщики — особенно часто в последнее время.

С точки зрения формальных требований, проектировщики действуют на вполне законном основании и энергично сопротивляются, когда кто-то пытается их намерениям препятствовать.

Между тем тонкие стены наиболее сильно реагируют на всевозможные отклонения от проектных характеристик. Причем даже на такие, которые официально допустимы Нормами правил производства и приемки работ (СНиП 3.03.01-87). В их числе: отклонения стен по смещению осей (10 мм), по толщине (15 мм), по отклонению на один этаж от вертикали (10 мм), по смещению опор плит перекрытия в плане (6…8 мм) и пр.

К чему приводят эти отклонения, рассмотрим на примере внутренней стены высотой 3,5 м и толщиной 250 мм из кирпича марки 100 на растворе марки 75, несущей расчетную нагрузку от перекрытия 10 кПа (плиты пролетом по 6 м с обеих сторон) и веса вышележащих стен. Стена рассчитана на центральное сжатие. Её расчетная несущая способность, определенная по СНиП II-22-81, составляет 309 кН/м.

Допустим, что нижняя стена смещена от оси на 10 мм влево, а верхняя стена — на 10 мм вправо (рисунок). Кроме того, на 6 мм вправо от оси смещены плиты перекрытия. То есть, нагрузка от перекрытия N 1 = 60 кН/м приложена с эксцентриситетом 16 мм, а нагрузка от вышележащей стены N 2 — с эксцентриситетом 20 мм, тогда эксцентриситет равнодействующей составит 19 мм. При таком эксцентриситете несущая способность стены снизится до 264 кН/м, т.е. на 15%. И это — при наличии всего двух отклонений и при условии, что отклонения не превышают допустимые Нормами значения.

Если добавить сюда несимметричное нагружение перекрытий временной нагрузкой (справа больше, чем слева) и «допуски», которые позволяют себе строители, — утолщение горизонтальных швов, традиционно плохое заполнение вертикальных швов, некачественная перевязка, искривление или наклон поверхности, «подмолаживание» раствора, чрезмерное использование половняка и т. д. и т. п., — то несущая способность может снизиться еще не менее чем на 20…30%. В итоге перегрузка стены превысит величину 50…60%, за которой начинается необратимый процесс разрушения. Процесс этот проявляется не всегда сразу, бывает — спустя годы после завершения строительства. Причем надо иметь в виду, что чем меньше сечение (толщина) элементов, тем сильнее отрицательное влияние перегрузок, поскольку с уменьшением толщины уменьшается возможность перераспределения напряжений в пределах сечения за счет пластических деформаций кладки.

Если добавить ещё неравномерные деформации оснований (вследствие замачивания грунтов), чреватые поворотом подошвы фундамента, «зависанием» наружных стен на внутренних несущих стенах, образованием трещин и снижением устойчивости, то речь уже пойдет не просто о перегрузке, а о внезапном обрушении.

Сторонники тонких стен могут возразить, что для всего этого нужно слишком большое сочетание дефектов и неблагоприятных отклонений. Ответим им: подавляющее большинство аварий и катастроф в строительстве происходит именно тогда, когда в одном месте и в одно время собирается несколько негативных факторов — в этом случае «слишком много» их не бывает.

Выводы

Толщина несущих стен должна составлять не менее 1,5 кирпичей (380 мм). Стены толщиной в 1 кирпич (250 мм) допускается применять только для одноэтажных или для последних этажей многоэтажных зданий.

Это требование следует внести в будущие Территориальные нормы проектирования строительных конструкций и зданий, необходимость в разработке которых давно назрела. Пока же можно только порекомендовать проектировщикам избегать применения несущих стен толщиной менее 1,5 кирпичей.

Максимальная высота стены в полкирпича

Вопрос: максимальная высота кирпичной перегородки в полкирпича

Вопрос о допустимой высоте кладки перегородки из кирпича толщиной ½ кирпича или, проще говоря, 12cm только на первый взгляд кажется простым. На самом деле расчет этой самой высоты зависит от множества разных факторов, которые, тем не менее, уже учтены в СНИПе.

Например, неармированная кладка из каменного материала в зависимости от вида производимой кладки, а также от прочности применяемого камня и раствора подразделяется на четыре группы, указанные в таблице 1.

Вид кладки

Группа кладки

раствор М10 и выше

раствор М25 и выше

раствор М50 и выше с заполнением бетоном не ниже класса В2 или вкладышами М25 и выше

раствор М25 с заполнением бетоном или вкладышами М15

раствор М10 и с заполнением засыпкой

раствор М50 и выше с заполнением теплоизоляционной плитой или засыпкой

раствор М25 с заполнением теплоизоляционной плитой или засыпкой

раствор М25 и выше

раствор М10 и М4

раствор М50 и выше

раствор М25 и М10

бетон класса В7,5 и выше

бетон классов В5 и В3,5

бетон класса В2,5

Помимо того к что виды кладки подразделяются по группам, существуют и определенные допустимые значения в отношении высоты стены к ее толщине. Отношение высоты стены к ее толщине, независимо от того каковы результаты расчета не должно быть больше тех что указанных ниже.

Отношение b=H/h (H — высота этажа, h — толщина кирпичной или каменной стены) для стен в которых нет проемов, которые несут нагрузки от перекрытий или покрытий, когда свободная длина стены L=2,5Н не должно превышать величины, приведенные в таблице 2 (при условии что кладка производится из каменных материалов, имеющих правильную форму).

Марка используемого раствора

Отношения b при группе кладки (см. табл. 1)

Марка раствора находится в прямой зависимости от марки используемого цемента:

Марка цемента

Марка раствора

100

Соотношение частей раствора

В пропорции первая цифра это количество частей цемента, вторая – количество частей песка. Раствор марки 4 составляется из цемента марки 100 – 1 часть*известкового или глиняного теста – 1,8 частей*песок – 13 частей. Также его можно получить, если использовать цемент марки 50 – 1 часть*известковое или глиняное тесто – 1 часть*песок – 9 частей.

Если высота этажа H больше чем свободная длина стены L, отношение L/h не должно превышать значения 1,2b по таблице 2.
Отношения параметра b для стен и перегородок в случаях, которые отличаются от тех, что указаны в п. 1, нужно принимать с поправочным коэффициентом k, который приведен в таблице 3.

Характеристика стен и перегородок

Коэффициент k

Отношения b, приведенные в таблице 2 и умноженные на коэффициент k по таблице 3 для каждой отдельно взятой стены или перегородки, могут быть изменены в сторону увеличения: при использовании конструктивного продольного армирования кладки в горизонтальных швах кладки — на 20 процентов. Если расстояние L между связанными со стеной поперечными устойчивыми конструкциями L= k*b*h, высота стены H не ограничивается, и определяется расчетом на прочность. Если свободная длина L, равна или больше Н, но не превышает 2Н (Н — высота этажа) должно быть соблюдено условие H+L=3*k*b*h.
Для стены или перегородки, которая не закреплена в верхнем сечении, значение отношений b изменяется в сторону уменьшения на 30%, чем те которые установлены в пунктах 1 – 4.

Вооружившись вышеприведенными данными можно легко рассчитать высоту перегородки из ½ кирпича исходя из исходных данных:

Длина перегородки;
Толщина перегородки;
Вид кладки – армированная или неармированная;
Марка используемого раствора.

Особенности кладки стен в полкирпича

В строительстве кирпичного дома или другого объекта чаще всего используется кирпичная кладка в полкирпича, которая подходит для строительства внутренних перегородок, но не позволяет возводить несущие стены толщиной ≤ 380 мм согласно регламента СНиП II-22-81. Документ определяет, что минимальная толщина несущих стен для кирпичной кладки I группы ограничивается диапазоном 4%-5% от высоты дома или этажа. Если высота дома не превышает 5 метров, то несущая должна быть толщиной как минимум 250 мм, то есть, в один кирпич. Толщина же кладки в полкирпича составляет 120 мм, чего недостаточно, чтобы выдержать нагрузку веса дома. Поэтому с целью экономии материалов в регионах с теплым климатом строители идут на хитрость: несущая стена в полкирпича выкладывается с перпендикулярной перевязкой, что с учетом толщины растворного слоя 8-10 мм позволяет добиться стандартов толщины несущей стены в 250 мм.

Такая стена легко выдерживает нагрузки от веса малоэтажного дома, а внутренние стены и перегородки поднимаются обычной кладкой в полкирпича с толщиной стены 120 мм. Основные нагрузки такая стена не принимает, но легко выдерживает вес предметов декора, мебели и бытовой техники. Кроме того, кладка кирпича по такой схеме получается намного прочнее гипсокартонных или деревянных перегородок, а использование только кирпича и раствора – это экономия семейного бюджета, так как кирпича и раствора расходуется в 2 раза меньше, чем при кладке в кирпич, в полтора или два кирпича, и несомненная экономия в сравнении с расходом материалов для перегородок из других стройматериалов.

Строительство и перевязка стен в полкирпича

Основное преимущество, которое выявляет кладка кирпича – нет необходимости усиливать основание пола, даже деревянного. Сам процесс кладки основан на поднятии стен таким образом, чтобы лицевая сторона стены состояла из ложковых поверхностей кирпича. Ложок – это длинная боковая сторона кирпича, тычок – короткая боковая сторона, постель – широкая верхняя и нижняя поверхность изделия.

Кладка в полкирпича осуществляется в один ряд, в шахматном порядке, на цементно-песчаный раствор. Вертикальные растворные швы между кирпичами не должны выстраиваться в одну линию, чтобы не уменьшить прочность кладки и стены. Без штукатурного слоя толщина стены получится 120 мм. Несущая способность такой стены невелика, но, если существует необходимость использовать стену в полкирпича как несущую (например, для опирания стропильной системы или межэтажного перекрытия), нужна предварительная экспертиза и разрешение от архитектурных региональных или городских служб. Стандартное ограничение по весу для таких стен – до 130 кг.

Для перевязки кладки в полкирпича с несущей стеной примыкание выкладывается таким образом, чтобы торцовая поверхность несущей стены была тычковой, а внутренней — ложковой. Количество трехчетвертных кирпичей рассчитывается, исходя из толщины несущей стены. Примыкающие ряды выкладываются через один. Если толщина несущей стены — полтора или два кирпича, с уложенным по схеме «ложок – тычок» первым рядом, то следующий ряд укладывается по схеме «тычок — ложок», и т. д.

Где еще можно применять кладку в половину кирпича:

В качестве ограждений.
Как межкомнатные ненесущие перегородки с хорошими шумоподавляющими параметрами и возможностью декоративной отделки любыми материалами.
В строительстве хозяйственных объектов – сараев, веранд, павильонов, гаражей.
В строительстве ограничивающих конструкций: предотвращение оползней на участке, размежевание земельного надела, и т.д. В процессе строительства наружных ограждений нужно учитывать, что ветровая нагрузка кирпичных стен, толщина которых составляет 12 см, высотой 1,5 м и длиной ≥ 2 м составляет не больше 350 кг.

Подготовка к процессу кладки

Составляется схема стены и порядок укладки, со всеми необходимыми размерами и с привязкой к плану помещения или дома. Исходя из схемы, рассчитывается количество стройматериалов – раствора и кирпича. Практика показывает, что для 1 м2 кирпичной стены понадобится требуется 61 единица стандартных изделий, или 45 единиц полуторных. Также схема включает в себя прорисовку укладки с учетом толщины растворных швов.

При строительстве стены внутри дома поверхность пола и потолка на месте будущей перегородки выравнивается: строганием для деревянных полов и заливкой раствора для бетонных поверхностей.

Если стена возводится снаружи, то под нее необходим мелкозаглубленный фундамент, который закладывается так:

Роется траншея шириной ≈ 300-400 мм, и глубиной ≈ 500-600 мм, дно застилается песчаной подушкой, толщина которой должна быть не меньше 100 мм. Песок увлажняется и трамбуется.
Монтируется дощатая или металлическая щитовая опалубка.
Ров заливается раствором бетона (песок – 3 части, щебень – 3 части, цемент – 1 часть) без армирования.
После четырехнедельного затвердевания и высыхания бетона опалубка снимается.
Кирпич на основание фундамент нужно выложить таким образом, чтобы длинная ось фундамента совместилась с осью стены.

Затем готовятся инструменты и стройматериалы для кладки:

Бетономешалка или емкость для цементно-песчаного раствора.
Строительный миксер, шпатели и мастерки, печной молоток для раскалывания кирпича, прави́ло.
Строительный уровень, отвес, шнур, металлический угольник, приспособление для расшивки для швов.
Заготавливаются цемент, песок, кирпичи.

Как выкладывается стена в полкирпича

Песок должен быть чистым – речным или просеянным. Цемент для кладки в половину кирпича необходимо использовать не ниже марки M 500. Все кирпичи нужно пропитать водой, уложив их в резервуар и полностью залив их. Время нахождения в воде – не меньше часа. Влажный кирпич не будет забирать влагу из раствора, что позволит цементу схватываться равномерно, обеспечивая расчетную прочность стены.

Начало укладки: первыми выводятся угловые опоры. На первый кирпичный ряд укладывается второй, и процесс продолжается до верхнего ряда после арматурного сеточного каркаса. Угловая кладка имеет в высоту 5 кирпичей, уложенных таким образом, чтобы направляющий кирпич перекрывал (перевязывал) друг друга под углом 900. Каждый ряд необходимо контролировать на вертикальность и горизонтальность при помощи уровня. Кирпичи вдавливаются в раствор только по центру изделия, чтобы не допустить смещения в стороны.

После укладки кирпича до первого слоя армопояса вдоль первого ряда натягивается шнур для контроля укладки. Ровным слоем на весь ряд наносится раствор и укладываются кирпичи. После третьего ряда проверяется ровность стены. После укладки каждого последующего ряда шнур приподнимается на высоту кирпича. Чтобы обеспечить требуемую прочность, после пятого ряда рекомендуется сделать двух-трехчасовой перерыв в работе, чтобы дать раствору схватиться. Чтобы быстрее построить стену, разрешается использовать двойной кирпич марки M 150 высокой прочности, который имеет размер: 120 х 138 х 250 мм.

Так как двойной кирпич имеет большие размеры, есть смысл придать кладке бо́льшую прочность при помощи более частого сеточного армирования. В продаже есть готовые сетки с прямоугольным или зигзагообразным профилем, но можно изготовить стеку и своими руками. Прямоугольная армосетка должна укладываться горизонтально через каждые пять рядов. Сетка с зигзагообразным профилем прокладывается в присоединенных местах кладки, ее прутья соединяются сваркой или вязанием проволокой. При проведении армирования сетка укладывается так, чтобы концы прутьев на 5 мм выступали за стену. Это необходимо для контроля наличия армирования. После затвердевания раствора эти выступающие конца можно срезать или загнуть.

Обычная нагрузка на кирпичную стену в малоэтажном доме

Только когда рассчитана допустимая нагрузка, кирпичную стену можно начинать возводить. На стену, которая является несущей, нагрузка велика. Но не все имеют представление, как правильно рассчитывать нагрузки, если заниматься строительством дома самостоятельно. Прочнее и надежнее кирпича на сегодняшний день ничего не изобрели. В этом легко убедиться, посмотрев на здания, возраст которых перевалил за несколько столетий.

От прочности кирпича зависит долговечность всей конструкции дома.

Общепринятые нормы

В наше время разновидностей кирпича много. Для каждого вида своя нагрузка. Например, наряду с полнотелым кирпичом сегодня применяют дырчатый, который еще называют эффективным. Он лучше сохраняет тепло и считается самым популярным при малоэтажном строительстве.

Создавая стены, необходимо понимать, какая толщина будет наиболее приемлема. Делая облицовку, достаточно выложить стену в один кирпич. Для несущей кирпичной стены и расчета ее толщины важно знать, до какого уровня опускаются отрицательные температуры, и какой требуется режим отопления помещений.

Удобно пользоваться общепринятыми расчетами, которые давно применяются в строительной практике. Для создания стен часто используют сплошную кладку на холодном растворе. Такую стену с внутренней стороны, как правило, штукатурят. Если температура в среднем не опускается ниже -10 градусов, достаточная толщина — 380 мм. При более низких температурах (от -20 до -30) толщина кирпичной стены должна быть не менее 640 мм. При -40 градусах лучше сделать стену шириной 770 мм.

Виды кладки.

Когда для строительства используется эффективный или многодырчатый кирпич, стены можно делать тоньше. Например, если температура опускается от — 40 до — 48 градусов, будет достаточно ширины в 640 мм.

Для создания внутренних стен кирпич используется любой. Однако и здесь нужно учитывать нагрузку. Если она повышенная, специалисты не рекомендуют использовать марку кирпича М75.

Что обеспечивает кладке прочность?

Безусловно, только сам кирпич. Его выносливость, надежность и долговечность зависят от марки. Если сделать кладку из низкосортного материала, она не будет способна выдерживать внутренние напряжения. Нагрузка, приемлемая для кирпича, обозначается цифрой. Так, изделие марки М75 выдержит 75 кг на 1 см².

Для создания кирпичной стены опытные мастера придерживаются трех правил:

Все нагрузки рассчитываются с тем условием, что они будут строго перпендикулярны кладке.
Для каждого кирпичного ряда горизонтали и вертикали должны быть строго выверены.
Создавая кладку, нужно следить за тем, чтобы швы двух параллельных рядов не совмещались.

Последнее правило особенно важно при создании простенка. Самый нижний слой кирпича должен укладываться на ровную поверхность. Ее готовят заранее, выравнивая раствором цемента и песка.

Строительство кирпичной коробки производится с углов. Есть два вида кладки: «тычком» и «ложком».

Для кирпичной стены, выложенной «тычком» характерно то, что кирпич располагается по отношению к линии стены короткой стороной. Если он выкладывается длинной стороной, то это кладка «ложком».

Для расчета нагрузки не существенно, каким способом выкладывается стена. Но при этом крайне важно делать перевязки. Существуют два вида перевязки: многорядная и однорядная.

Когда стена создается по методу однорядной кладки, ряды, выложенные тычковым и ложковым способами, поочередно меняются и перекрывают друг друга. Тогда нагрузка будет распределяться равномерно.

При многорядной кирпичной кладке тычковый слой появляется лишь после нескольких ложковых рядов. В этом случае расчет нагрузки нужно производить тщательнее, поскольку этот метод перевязки считается менее надежным.

Основные выводы

На прочность и устойчивость стены влияет ее толщина. Если она недостаточная, со временем появляются деформации. Строительные нормы и правила (СНиП) предусматривают небольшие отклонения, которые способны нести нагрузки в полной мере. Отклонения эти не превышают 10 мм по осям и 15 мм по толщине.

Искривление поверхности стены, утолщение швов приводят к тому, что нагрузка со временем для стены становится непосильной. Кривизна ведет к преждевременному разрушению стены. Внимательно за этим нужно следить при создании простенка. Многие дефекты могут быть не видны сразу и проявляются лишь спустя некоторое время. Но исправить стену всегда труднее, чем сделать заново.

Даже при качественной кладке может проявиться деформация основания. Происходит проседание или намокание грунта, изменение положения фундамента. В таком случае на кладку увеличивается давление, и она может даже внезапно обрушиться. Все это справедливо и для простенка.

В заключение можно сделать некоторые выводы. Толщина кирпичного ряда не должна быть меньше длины полутора кирпичей. Это составляет 380 мм. Минимальная ширина стены и простенка может быть 250 мм. Но это будет безопасно лишь в том случае, если строение одноэтажное.

Толщина кирпичного ряда — это показатель надежности здания.

Даже при самой жесткой экономии стена должна быть из кирпичной кладки в 1,5 или 2 кирпича.

Кирпичные перегородки: маленькие секреты и тонкости кладки

Межкомнатные стены

При всем многообразии самых разных строительных материалов именно кирпич продолжает оставаться самым часто используемым видом в возведении различных конструкций. Давайте поговорим про кирпичные перегородки: по СНиП построенные, они не принесут сложностей. Итак, попробуем разобраться во всех тонкостях.

Фото: межкомнатная стенка

Перегородки можно возвести как в малоэтажном строительстве, так и в высотных зданиях, коттеджах, офисах, при ремонте, перепланировке квартир.

Какие бывают перегородки

Даже такая простая конструкция может быть нами систематизирована, по трем основным критериям:

Толщина, ширина стенки.
Конструктивные особенности стенки.
Вес.

Наиболее часто встречается межкомнатная перегородка в полкирпича, толщина такой стенки 12 сантиметров. Однако этот параметр высчитывается и по дополнительным составляющим. К примеру, если нам нужна стенка, которая будет выполнять и несущие функции, тогда кладка может быть и в полтора, и в два кирпича.

Выбираем материал

С выбором материала все очень просто, нам потребуется просто кирпич для перегородок, исходя из назначения стены.

Для межкомнатного простенка можно выбрать пустотелый красный кирпич. Он легкий и обладает высокими шумоизоляционными показателями.
Для простенка с функцией несущей стены отлично подойдет двойной силикатный кирпич М 150, который обладает повышенной прочностью.
А при возведении перегородок в цокольных помещениях или в помещениях с высокой влажностью прекрасно будет служить глиняный полнотелый кирпич.

То есть выбор материала достаточно широк, это не говоря о том, что есть и пеноблоки, которые всеми силами пытаются навязать конкуренцию традиционному кирпичу.

Собственно говоря, марка кирпича для перегородок подбирается практически по такому же принципу, только здесь учитывается всего лишь один критерий – прочность.

Мы часто встречаем обозначение у строительного материала по типу: М50, М100, М150 и т.д. и эта маркировка означает прочность кирпича, плотность материала.

Для обычной межкомнатной стенки нам просто нет смысла выбирать прочный и плотный материал, здесь нам требуются совсем другие свойства кирпича. Поэтому выбор марки оставим в зависимости от типа конструкции.

Основы работы

На первый взгляд нет ничего проще, чем взять и выложить простенок. Тем не менее и здесь есть свои тонкости.

В первую очередь, межкомнатные перегородки из кирпича потребуют наличие инструмента:

Мастерок. Можно использовать обычный мастерок с широким захватом, или узкий для более красивой, декоративной кладки.
Уровень. Каждый ряд нам потребуется проверять на предмет соответствия горизонтальной плоскости.
Отвес. Простая бечевка и грузик, позволят нам контролировать простенок в вертикальной плоскости и следить, чтобы наша конструкция не отклонялась в сторону.
Молоток, или пила, для откола или отпила кирпича.
Дрель с функцией перфоратора и сверло с победитовым наконечником.

Начало кладки

Если мы не говорим о декоративной кладке, то строительный кирпич можем не рассматривать на предмет сколов или небольших трещин. Все это все равно будет скрыто под слоем отделки.

Размечаем основание стенки. Если у нас бетонный пол, может засверлить несколько отверстий, в которые вставим арматуру небольшого сечения, например, 8 мм, это будет своеобразная связка с полом.

Кирпичная перегородка для бани — начало кладки

Пол подметаем и смачиваем водой, это придаст необходимую прочность сцепке. Начинаем готовить раствор.

Здесь нам все придется делать своими руками, если есть бетономешалка, замечательно, если нет — делаем замес в корыте.

Пропорции цемента и песка сделаем один к трем. Мешаем раствор до состояния сметаны, и выкладываем первый ряд.

Совет! Перед тем, как начинать замес, мы рекомендуем просеять песок, тогда у нас будет получаться красивая кладка с тонким и аккуратным швом.

Первый ряд выставляем по уровню и по двум горизонтальным направляющим. Так как это кладка собственными силами, переносим бечевку чуть выше и по ней кладем следующий ряд, и так до потолка.

Уровень и направляющая

Здесь возникает вопрос, какая максимальная высота кирпичной перегородки доступна для строительства. В принципе на высоту 3-3 с половиной метра, мы можем возводить перегородку, с учетом того, что она будет армирована и минимум в полкирпича толщиной, то есть в 120 мм.

Армируем простенок

В качестве армирующего элемента мы будем использовать арматуру 8 мм сечением и армосеть сечением 4-5 мм.

Некоторые специалисты рекомендуют класть сеть нарезанными полосами на каждый ряд кирпича и утапливать ее в кладке. Наша перегородка из кирпича своими руками будет чередовать и сеть, и арматуру — сделаем ее еще более прочной!

Металлическая конструкция будет использована нами и в момент, когда нам нужно будет крепление кирпичных перегородок к стенам.

Для этого, мы арматуру загоняем в просверленное в стене отверстие и укладываем вторую ее часть на кладку. Шов при этом не изменяется практически, а у нас получается полная связка со стеной.

Можно перегородочный кирпич класть на металлические пластины, один конец которых прикреплен уже к стене. То есть вариантов несколько, мы описали самый простой.

Пример простого крепления

Такое крепление используется, когда необходима кирпичная перегородка толщиной 120 мм для бани, к примеру. И, несмотря на то, что там стыковка кирпича и дерева происходит, основные принципы конструкции полностью сохраняются в неизменном виде.

Результат

Межкомнатная перегородка из кирпича, это отличное решение, в котором и цена привлекательна, и простота работы позволит все выполнить самостоятельно и достаточно быстро.

Как правило, высота потолков практически везде одинакова, если мы говорим о жилых помещениях — основная кладка в полкирпича отлично подходит для возведения такого типа конструкции.

Вывод

Мы остановились именно на кирпичной кладке, серия работ показывает на практике, что это превосходный строительный материал, экологичный, безопасный, разносторонний, и с его помощью можно возвести любые перегородки. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме (узнайте также что такое забутовочный кирпич и где он применим).

Сплошная кладка из кирпича или камня М50 и выше

Сплошная кладка из кирпича или камня М35 и М25

Сплошная кладка из кирпича или камня М15, М10 и М7

Сплошная кладка из кирпича или камня М 4

Крупные блоки из кирпича или камня (вибрированные и невибрированные)

Кладка из грунтовых материалов (грунтоблоки и кирпич-сырец)

Облегченная кладка из кирпича или бетонного камня с перевязкой горизонтальными тычковыми рядами или скобами

Облегченная кладка из кирпича или камня колодцевая (с перевязкой вертикальными диафрагмами)

Кладка из постелистого бута

Кладка из рваного бута

Бутобетон

Стена и перегородка, которая не несет нагрузки от перекрытия или покрытия при толщине 25cm и более

Стена и перегородка, которая не несет нагрузки от перекрытия или покрытия при толщине 10cmм и менее

Перегородка с проемом

Стена и перегородка при свободной ее длине между поперечными примыкающими стенами или колоннами от 2,5Н до 3,5Н

Стена и перегородка при свободной ее длине между поперечными примыкающими стенами или колоннами более 3,5Н

Стена из бутовой кладки и бутобетона

Примечание: При толщине ненесущей стены и перегородки более 10cm и менее 25cm величина коэффициента k определяется по интерполяции методом ближайшего соседа.

Сколько кирпича нужно на дом?

Таблица расхода кирпича на 1 кв.м кладки

КАЛЬКУЛЯТОР РАСХОДА КИРПИЧА

Как правильно рассчитать количество кирпича при строительстве дома

При проектировании архитектуры кирпичного здания обязательно встает вопрос о том, сколько кирпича нужно на дом. Как рассчитать необходимое количество кирпича для строительства, чтобы не пришлось ехать и докупать новую партию, или, наоборот, не оставаться с целой грудой лишнего кирпича? Существует очень простой способ, как правильно рассчитать необходимое количество кирпичей на одно здание.

Для примера возьмем квадратный объект размером 10х10 м и высотой в два этажа.
Посчитаем, сколько кирпича нужно на дом такого формата.

В первую очередь определим периметр (P) наружных стен. Это просто: 10+10+10+10 = 40м.

Далее считается площадь (S) наружных стен. Для этого полученную сумму периметра (P) надо умножить на высоту (h) стен. Сначала узнаем высоту (h) здания. Допустим, высота этажа планируется в 3 метра. Два этажа, таким образом, (h) составят 2x3 = 6м. Площадь (S) наружных стен вычисляется так: 40x6 = 240кв.м.

Следующий пункт расчетов зависит от того, какой толщины кладку вы собираетесь возводить. При этом надо учитывать, что один слой наружной кладки возводится облицовочным кирпичом, таким образом, считаем 2 слоя одинарного строительного кирпича, и один ряд в полкирпича из облицовочного камня.

Для того чтобы рассчитать требуемое количество кирпичей для строительного объекта, следует обратиться к таблице. Данные рассчитаны для российских стандартов размеров искусственного камня.

Таблица расхода кирпича на 1 м² кладки

Данная таблица поможет вам правильно определить расход кирпича на 1 м² кладки в соответствии с ГОСТом.

Единица измерения	Толщина кладки, см	Размер кирпича	Без учета растворных швов, шт.	С учетом растворных швов, шт.
1м³ кладки		Одинарный	512	394
		Полуторный	378	302
		Двойной	242	200
1 м² кладки в 0,5 кирпича	12	Одинарный	61	51
		Полуторный	45	39
		Двойной	30	26
1 м² кладки в 1 кирпич	25	Одинарный	128	102
		Полуторный	95	78
		Двойной	60	52
1 м² кладки в 1,5 кирпича	38	Одинарный	189	153
		Полуторный	140	117
		Двойной	90	78
1 м² кладки в 2 кирпича	51	Одинарный	256	204
		Полуторный	190	156
		Двойной	120	104
1 м² кладки в 2,5 кирпича	64	Одинарный	317	255
		Полуторный	235	195
		Двойной	150	130

Стандартный одинарный кирпич имеет размеры 250х120х65 мм. Как видим из таблицы, общая толщина стен нашей кладки составляет 64 см. Количество кирпичей составляет 204 штуки в 1 кв.м кладки, данные взяты с учетом швов скрепляющего раствора.

Теперь, используя данные из таблицы, мы можем посчитать общее количество требуемого для строительства кирпича. Сначала посчитаем необходимое количество рядового кирпича. Для этого площадь (S) наружных стен умножим на количество кирпичей в 1 кв.м кладки: 240×204 = 48 960 штук. Таким же образом посчитаем нужное количество облицовочных камней. Их получается 240x51 = 12 240 штук. Таким же образом просчитываются внутренние перегородки в строении.

Облицовочный кирпич лучше всего брать сразу одной партией. В этом случае все камни будут одного идентичного оттенка.

Далее можно посчитать, какое количество полуторных или двойных кирпичей потребуется для этого сооружения. Затем сравнить полученные цены и сделать вывод о том, какой именно типоразмер кирпича будет для вашей постройки наиболее выгоден. Но, конечно же, самое дорогое в строительстве дома – это его отделка. Именно оформление внутренних помещений и занимает большую часть бюджета строительства.

В расчете не учитывались оконные и дверные проемы!

Зная их размеры, нетрудно вычислить на сколько потребуется меньше кирпича.

Как правило, рекомендуется заказывать на 15-20% кирпича больше расчетного количества. Одна из причин этого запаса – неизбежный бой материалов во время строительства и монтажа стен.

Как видите, посчитать, сколько кирпича нужно на дом не так сложно! А с нашим калькулятором вы можете посчитать расход кирпича именно для своего проекта!

КАЛЬКУЛЯТОР РАСХОДА КИРПИЧА

Расчет расхода кирпича

Мы поможем рассчитать расход кирпича для любого проекта, поможем с выбором кирпича и его доставкой!
Звоните нам +7 495 369-33-88 — предложим Вам лучшие цены!

Каталог «Облицовочный кирпич»
Огромный ассортимент облицовочного кирпича различных расцветок и размеров. Керамика, клинкер, гиперпрессованный кирпич, силикатный и печной кирпич.

О минимальной толщине несущих кирпичных стен

В.В. Габрусенко

Допустим, что нижняя стена смещена от оси на 10 мм влево, а верхняя стена — на 10 мм вправо (рисунок). Кроме того, на 6 мм вправо от оси смещены плиты перекрытия. То есть, нагрузка от перекрытия N₁ = 60 кН/м приложена с эксцентриситетом 16 мм, а нагрузка от вышележащей стены N₂ — с эксцентриситетом 20 мм, тогда эксцентриситет равнодействующей составит 19 мм. При таком эксцентриситете несущая способность стены снизится до 264 кН/м, т.е. на 15%. И это — при наличии всего двух отклонений и при условии, что отклонения не превышают допустимые Нормами значения.

Схема действия усилий на стену при допустимых отклонениях

Выводы

Толщина несущих стен должна составлять не менее 1,5 кирпичей (380 мм). Стены толщиной в 1 кирпич (250 мм) допускается применять только для одноэтажных или для последних этажей многоэтажных зданий.
Это требование следует внести в будущие Территориальные нормы проектирования строительных конструкций и зданий, необходимость в разработке которых давно назрела. Пока же можно только порекомендовать проектировщикам избегать применения несущих стен толщиной менее 1,5 кирпичей.

Высота стен и потолков первого этажа частного дома

Строительство своего дома – дачи или загородного коттеджа/особняка – нельзя начинать без составления расчётов и схем.

Особое внимание необходимо уделить такому параметру, как высота первого этажа частного дома. Она требует учитывать климатические условия региона, рельеф местности, особенности растительного покрова, планировку здания, общее количество этажей.

Необходимо изучить требования, предъявляемые к жилым частным домам, которые указаны в законодательстве. Это поможет определить особенности закладки и типа фундамента, рассчитать затраты на каждый этап возведения дома.

Вернуться к оглавлению

Содержание материала

Правильная планировка

Перед возведением многоэтажного дома за пределами города нужно узнать общую площадь территории. Если её размер составляет до 0,12 га, тогда застроить можно только 30% участка (жилые помещения и вспомогательные строения). Это влияет на длину стен первого этажа в каркасном, деревянном или кирпичном доме.

На участке до 1,5 тыс. м² разрешается построить дом не выше трех этажей.

Запрещено располагать постройки вплотную, особенно с южной, восточной и западной стороны по отношению к соседским жилым домам.

Расстояние между зданиями не должно быть меньше высоты дома, который строится. Это нужно для того, чтобы избежать создания затенённой зоны, недоступной для солнечного света.

В СНиП не предусмотрены отдельные нормативы для высотности частного жилого здания, но законодательство рекомендует придерживаться параметров, указанных в следующих документах:

Минимальный размер от земли для создания перекрытия первого этажа составляет 2,5 метра. Если этот параметр будет нарушен, тогда сотрудники Бюро технической инвентаризации откажут в регистрации здания как жилого.

Вернуться к оглавлению

Минимальная и оптимальная высота потолков первого этажа

Длина перекрытий в частном строении зависит от регионов. Так, в южных климатических зонах, где умеренный климат, потолки не должны быть ниже 2,5 метров, а в северных регионах – от 2,7 метров.

Оптимальная высота потолков в жилом доме

Разница в высоте перекрытий учитывает микроклимат местности, восход и заход солнца, условия для жизни людей.

В нормативной базе нет ограничений по максимальной высоте потолка в частных домах. Эксперты советуют не делать их выше 3,2 метра.

В индивидуальных жилых постройках высокие стены и перекрытия делают в гостиной и столовой. В комнатах для сна или отдыха создают невысокие потолки.

В домах с мансардой допустимо уменьшить длину перекрытия и сделать стык на уровне 1,5 метра. Наивысшая точка не должна опускаться ниже отметки 2,3 метра.

Основные параметры помещений на первом этаже частного дома из газобетона, дерева или кирпича:

рабочий кабинет, кухня, детская комната и спальня – не ниже 2,5 метра;
холл, коридор и прихожая – не меньше 2,1 метра;
мансарда – от полутора метров.

Придерживаться строительных параметров необходимо, чтобы соблюдать правила пожарной безопасности.

Размеры стен и окон в жилых комнатахВернуться к оглавлению

Высота стен первого этажа в частном доме

Обычно высота комнаты – 2,7 метра, что позволяет жильцам чувствовать себя комфортно, проводить свободно ремонт и делать навесные конструкции.

Указанная оптимальная длина стен позволяет организовать внутреннее и внешнее пространство дома по правилам эргономики, сделать окна и установить подоконники. Благодаря этому в помещениях на первом этаже будет достаточно естественного света и воздуха, что создаст соответствующий микроклимат.

Строители должны всегда помнить о том, что чем больше комната и высота потолочных перекрытий, тем выше будут стены.

Разрез схемы загородного дома с указанием высоты потолочных перекрытий и стен

Действующие нормы по СНиП не распространяются на индивидуальное жильё. В нём можно сделать стены высотой больше, чем 3,5 метра. Многие строители при возведении своего дома высоту стен выбирают самостоятельно.

Отсчитывают нужное расстояние от пола до потолка следующим способом: самого высокого члена семьи просят поднять руки, меряют высоту, а потом прибавляют к полученному результату 30-40 см.

Высоту стен и окон можно уменьшить, если нужно спроектировать жильё по уникальному проекту. Например, в домах каркасного типа перекрытия на первом этаже, как и на других, снижают до 2,3 метра.

Советуем посмотреть видео: как правильно рассчитать оптимальную высоту первого этажа.

Вернуться к оглавлению

Расчёт нужного параметра

Общую длину жилого здания измеряют от земли до верхней точки козырька, который располагается над парапетом продольных стен в домах с плоской кровлей. В жилых домах с двухскатной крышей высоту высчитывают от земли до конька или шпиля поверхностей сопрягаемых скатов.

В Своде правил 55.13330.2011 планировочная отметка уровня земли – геодезическая отметка уровня границы улично-дорожного покрытия или земли перед входом в дом относительно проектной отметки нулевого уровня поверхности пола первого этажа.

Согласно установленным требованиям уровень пола над уровнем земли составляет 60 сантиметров. От этого параметра вычисляют высоту цокольного, первого и других этажей.

В общую высотность здания входят надземные, цокольные, подвальные и подземные этажи, чердаки, мансарды и мезонины. Не учитывают подполья под зданием, междуэтажные пространства, чердаки высотой меньше 1,8 метра.

Как правильно построить дом из кирпича?

Кирпичные здания — классика архитектуры. Обожженная глина использовалась еще в Древнем Египте в 3 тысячелетии до н. э. Римляне научились строить из кирпича дома со сложными конструкциями: арками, сводами, колоннами.

На протяжении веков обожженная керамика остается востребованным стеновым материалом благодаря надежности, пожаростойкости, доступности, долговечности. Кирпичные здания красивы и прочны. Они обеспечивают комфорт и здоровый микроклимат.

Что нужно учесть на этапе подготовки?

Важно сразу правильно оценить свои возможности и принять решение, кто будет строить дом и выкладывать стены из кирпича. Конечно, можно найти готовый проект в интернете и попытаться реализовать его самостоятельно, но если опыта таких работ нет, то лучше не пробовать. Когда бюджета не хватает на реализацию сложного архитектурного плана, специалисты подбирают вариант с возможностью последующей поэтапной пристройки дополнительных помещений, надстройки этажей или мансарды.

При проектировании учитываются:

площадь участка;
уровень грунтовых вод;
тип грунта, его несущие возможности;
рельеф местности.

Архитектура дома непосредственно зависит от размеров участка под застройку. Для коттеджа более 200 м² нужно не менее 10 соток земли. Слишком громоздкое строение плохо вписывается в окружающий ландшафт, создает неудобства соседям.

Сложный рельеф может потребовать дополнительных затрат на земляные работы.

Для выявления всех подводных камней производится инженерный осмотр участка. Специалист осматривает местность, анализирует состав грунта, рельеф, расположение водных ресурсов. Он выполняет необходимые измерения, уточняет план участка.

Дальнейший процесс проектирования основывается на полученных данных и пожеланиях владельца. Это важный этап строительства. Иначе из-за неправильной оценки несущей способности грунта в уже построенном доме может осесть основание, как следствие, появятся трещины в стенах из кирпича, деформируются оконные и дверные проемы.

Подобное может произойти и из-за недостаточной прочности фундамента. Чтобы построить долговечный дом из кирпича, нужен основательный фундамент с запасом прочности не менее 15 %. Если же в будущем допускается надстройка этажей, то запас увеличивают до 35 % и более. При самостоятельном выполнении работ с использованием готового проекта часто не учитывают, что строят дом из кирпича с другими физико-механическими свойствами. В результате нагрузка на фундамент оказывается слишком высока и возникают вышеперечисленные проблемы.

Важные моменты проектирования

Проектирование каменных конструкций производится с учетом нормативной документации для обеспечения:

необходимой несущей способности;
теплоизоляции и теплоемкости;
пожаробезопасности;
звукоизоляции;
паропроницаемости;
экологичности.

Одна из главных задач проекта кирпичного здания — соблюдение строительных модулей длины и высоты, которые подбираются с учетом стандартных размеров камня, а также толщины вертикального и постельного шва. При правильном выборе модулей построить дом из кирпича гораздо проще, поскольку отпадает необходимость в подгонке.

При проектировании наружных стен подбирают сочетание материалов, при котором тепловое сопротивление превышает нормативное значение. Конструкция может полностью состоять из лицевого кирпича или лицевого кирпича и керамических блоков увеличенного размера.

При выборе планировки жилые помещения лучше ориентировать на юг. Это позволит рационально использовать солнечную энергию для экономии на отоплении.

На стадии проектирования обязательно составляется смета. Так вы заранее будете знать, сколько стоит построить дом из кирпича. Если расходы слишком велики, то всегда можно обсудить со специалистами, на чем можно сэкономить без ущерба для качества и комфорта. Основная часть затрат приходится на материалы. Чрезмерные расходы возникают по причине необоснованно завышенной площади надземной части и подвала, нерационального обустройства перегородок, перекрытий, фундамента.

Планировочные работы и закладка фундамента

Дом из кирпича начинают строить со снятия верхнего слоя грунта и разбивки плана на местности. То есть чертеж переносят в натуральную величину. Для этого сначала определяют крайние угловые точки, затем производят разбивку осей фундамента, стен дома, отмечают места привязки.

После разметки приступают к фундаментным работам. Для домов из кирпича строят фундаменты следующих типов:

ленточные монолитные — универсальный вид, подходящий под любую конструкцию. В слабых песчаных и супесчаных грунтах используется опалубка, в плотных — достаточно стенок траншеи;
ленточные сборные — укладываются из полнотелого кирпича на цементном растворе;
свайные — используются на слабых сжимаемых грунтах. Сначала забиваются сваи, а сверху заливается монолитный железобетонный контур.

Стоимость фундамента одноэтажного коттеджа составляет в зависимости от грунта 25–45 % от общих затрат. На нее влияет глубина залегания конструкций. Чем она больше, тем более трудоемок рабочий процесс и тем выше расход материалов. Для оптимизации расходов важен учет индивидуальных особенностей участка и привлечение опытных инженеров для подготовки проекта. В одной и той же местности грунт на соседних участках может отличаться.

Устройство цоколя

Строить дом из кирпича нужно с надежной защитой от сырости. Для этого в основании укладывают гидроизоляцию из 2–3 слоев рубероида. Если есть подвал, то обустраивают двухуровневую защиту. Первую — в фундаменте на уровне пола подвала, вторую — в цоколе на 15–20 см выше отмостки. У ленточного фундамента цоколь — его верхняя часть, выступающая над поверхностью земли.

Наиболее долговечен цоколь из бетона тяжелых марок. Высота его обустройства зависит от рельефа.

Как рационально строить дом со стенами из кирпича

Стены составляют около 50 % от веса всех надземных конструкций и около 30 % от всей стоимости. Они выражают архитектурный стиль и определяют эксплуатационные характеристики.

Для монолитности конструкции стены дома из кирпича строят с помощью жесткого раствора с безусадочными добавками или пластификаторами. Такой состав предотвращает намокание кладки и растрескивание при высыхании. Толщина швов не должна превышать 15 мм. Марка прочности раствора подбирается в соответствии с прочностью облицовочного материала. Если оштукатуривание построенных стен из кирпича не планируется, то геометрию кладки и стиль дома можно подчеркнуть раствором контрастного цвета. Желтый материал хорошо сочетается с красными или коричневыми швами, красный — с белыми или черными.

Толщина стен кратна 0,5 кирпича: 1; 1,5; 2; 2,5 и т. д. Для снижения нагрузки на фундамент для фасада используют пустотелую керамику. Полости заполняют минеральным утеплителем, пенопластом. Для улучшения изоляции стены домов из кирпича строят с «теплыми» кладочными растворами с наполнением из керамзита, шлака.

Наиболее энергоэффективной и экономически выгодной считается колодцевый тип кладки. Такие ограждающие конструкции состоят из двух стен толщиной 0,5 кирпича. Их соединяют между собой горизонтальными и вертикальными перемычками. По мере того, как строятся стены дома, пространство между оболочками из кирпича заполняют утеплителем (керамзит, шлак, легкий бетон). Такие конструкции уступают в прочности сплошным по толщине стенам, но для малоэтажного здания это некритично.

Производители материала внимательно следят за конъюнктурой рынка и выпускают продукцию с улучшенными характеристиками. Из кирпича с увеличенными размерами можно построить дом гораздо быстрее, а из его поризованных и пустотелых разновидностей с улучшенными теплофизическими характеристиками — на 20 % дешевле. Поризованный камень легче пустотелого на 25–30 %, что позволяет сократить затраты на фундамент. Из полнотелого кирпича строят внутренние стены и перегородки дома, наружные лестницы, камины и дымоходы, колонны и своды.

Как известно, в течение нескольких лет после возведения стены подвергаются усадке. Для того чтобы избежать их растрескивания, нужно:

как можно дольше просушивать керамический материал;
первый и верхний ряды, выступы укладывать тычком;
через каждые 5 рядов использовать армировочную стальную сетку по всей длине ряда;
усиливать анкерами угловые элементы проемов;
делать деформационные швы в кладке протяженностью более 6 м;
предотвращать попадание влаги на материал и стену.

Дом из кирпича строят с полным заполнением швов раствором. При этом следят, чтобы состав не попал на лицевую поверхность цветного материала. При последующем оттирании теряется цвет, и могут образовываться пятна.

Существует еще множество дополнительных нюансов, которые нужно знать, если строишь дом из кирпича. Профессионалы помогут вам избежать образования дефектов и добиться от керамики максимальной декоративности.

размеров кирпича — Designing Buildings Wiki

Доступно много различных типов кирпича, и важно как правильно выбрать кирпичи, так и проверить их размеры, чтобы убедиться, что они подходят для макета проекта.

Эта статья представляет собой руководство по размеру кирпичей и подробно описывает размеры некоторых из наиболее часто используемых кирпичей.

Стандартный координационный размер для кирпичной кладки составляет 225 мм x 112,5 мм x 75 мм (длина x глубина x высота). Это включает 10-миллиметровые швы раствора, поэтому стандартный размер самого кирпича составляет 215 мм x 102.5 мм x 65 мм (длина x глубина x высота).

Это дает соотношение 3: 2: 1, что означает, что:

Это упрощает создание сложных шаблонов кирпичей в пределах стандартного координационного размера. См. Дополнительную информацию в разделе «Типы кирпичной кладки».

На каждый квадратный метр стены требуется 60 стандартных кирпичей, уложенных подрамником (в продольном направлении).

Чтобы помочь разработать этот список, нажмите «Редактировать эту статью» вверху страницы.

Тип	Характеристики	дюймовая длина x глубина x высота	Метрическая длина x глубина x высота
Блоки	Построено из бетона или цемента.Они могут иметь полую сердцевину, чтобы сделать их легче и улучшить их изоляцию.		440 x (варьируется) x 215
Модульный	Обычно используется для строительства зданий и жилых домов.	7-5 / 8 дюймов x 3-5 / 8 дюймов x 2-1 / 4 дюйма	194 х 92 х 57
Модульный Jumbo		7-5 / 8 дюймов x 3-5 / 8 дюймов x 2-3 / 4 дюйма	194 х 92 х 70
Королева	Немного меньше по размеру и экономичнее, чем модульный кирпич.	9-5 / 8 «x 3-1 / 8″ x 2-3 / 4 »	244 х 79 х 70
Король		9-5 / 8 «x 2-3 / 4″ x 2-5 / 8 »	244 х 76 х 67
Инженер	Используется там, где требуется прочность и водо- / морозостойкость. Очень прочный и надежный в использовании.	7-5 / 8 дюймов x 3-5 / 8 дюймов x 2-13 / 16 дюймов	194 х 92 х 71
Закрытие	Используется для отделки стен, особенно по углам.	7-5 / 8 дюймов x 3-5 / 8 дюймов x 3-5 / 8 дюймов	194 х 92 х 92
норвежский	Прочные кирпичи, которые можно использовать в несущих стенах, при этом сохраняя хороший внешний вид.У них есть естественная красота.	11-5 / 8 дюймов x 3-5 / 8 дюймов x 2-13 / 16 дюймов	295 х 92 х 71
Монарх	Обычно используются для длинных стен и очень прочны.	15-5 / 8 дюймов x 3-5 / 8 дюймов x 3-5 / 8 дюймов	397 х 92 х 92
Утилиты	Очень универсален и может использоваться для различных строительных проектов.	11-5 / 8 дюймов x 3-5 / 8 дюймов x 3-5 / 8 дюймов	295 х 92 х 92
Норман	Это классический промышленный кирпич для строительных объектов, обычно бывает красного или белого цвета.	11-5 / 8 дюймов x 3-5 / 8 дюймов x 2-1 / 4 дюйма	295 х 92 х 57
Роман		11-5 / 8 дюймов x 3-5 / 8 дюймов x 1-5 / 8 дюймов	295 х 92 х 41
четырехъядерный		7-5 / 8 x 3-5 / 8 дюймов x 7-5 / 8 дюймов	194 х 92 х 194
Датская ручная форма		7-5 / 8 дюймов x 3-5 / 8 дюймов x 2-1 / 4 дюйма	194 х 92 х 57
меридиан		15-5 / 8 дюймов x 3-5 / 8 дюймов x 3-5 / 8 дюймов	397 х 92 х 92
Посол		15-5 / 8 «x 3-5 / 8″ x 2-1 / 4 »	397 х 92 х 57

Обратите внимание: эти размеры могут варьироваться в зависимости от истории и от одного поставщика к другому.См. Раздел «Вариации размеров кирпича» Джона Харрисона для получения дополнительной информации.

Помимо стандартного прямоугольного кирпича, существует ряд специальных форм для определенных обстоятельств:

Кирпичи также можно разрезать или изготовить вручную по размеру.

Эта статья изначально была создана — Указано

Впоследствии он был отредактирован другими — см. Полную историю для получения дополнительной информации.

размеров кирпича — Designing Buildings Wiki

Стандартный координационный размер для кирпичной кладки составляет 225 мм x 112,5 мм x 75 мм (длина x глубина x высота). Это включает 10-миллиметровые швы раствора, поэтому стандартный размер самого кирпича составляет 215 мм x 102,5 мм x 65 мм (длина x глубина x высота).

Это дает соотношение 3: 2: 1, что означает, что:

Это упрощает создание сложных шаблонов кирпичей в пределах стандартного координационного размера.См. Дополнительную информацию в разделе «Типы кирпичной кладки».

Чтобы помочь разработать этот список, нажмите «Редактировать эту статью» вверху страницы.

Тип	Характеристики	дюймовая длина x глубина x высота	Метрическая длина x глубина x высота
Блоки	Построено из бетона или цемента.Они могут иметь полую сердцевину, чтобы сделать их легче и улучшить их изоляцию.		440 x (варьируется) x 215
Модульный	Обычно используется для строительства зданий и жилых домов.	7-5 / 8 дюймов x 3-5 / 8 дюймов x 2-1 / 4 дюйма	194 х 92 х 57
Модульный Jumbo		7-5 / 8 дюймов x 3-5 / 8 дюймов x 2-3 / 4 дюйма	194 х 92 х 70
Королева	Немного меньше по размеру и экономичнее, чем модульный кирпич.	9-5 / 8 «x 3-1 / 8″ x 2-3 / 4 »	244 х 79 х 70
Король		9-5 / 8 «x 2-3 / 4″ x 2-5 / 8 »	244 х 76 х 67
Инженер	Используется там, где требуется прочность и водо- / морозостойкость. Очень прочный и надежный в использовании.	7-5 / 8 дюймов x 3-5 / 8 дюймов x 2-13 / 16 дюймов	194 х 92 х 71
Закрытие	Используется для отделки стен, особенно по углам.	7-5 / 8 дюймов x 3-5 / 8 дюймов x 3-5 / 8 дюймов	194 х 92 х 92
норвежский	Прочные кирпичи, которые можно использовать в несущих стенах, при этом сохраняя хороший внешний вид.У них есть естественная красота.	11-5 / 8 дюймов x 3-5 / 8 дюймов x 2-13 / 16 дюймов	295 х 92 х 71
Монарх	Обычно используются для длинных стен и очень прочны.	15-5 / 8 дюймов x 3-5 / 8 дюймов x 3-5 / 8 дюймов	397 х 92 х 92
Утилиты	Очень универсален и может использоваться для различных строительных проектов.	11-5 / 8 дюймов x 3-5 / 8 дюймов x 3-5 / 8 дюймов	295 х 92 х 92
Норман	Это классический промышленный кирпич для строительных объектов, обычно бывает красного или белого цвета.	11-5 / 8 дюймов x 3-5 / 8 дюймов x 2-1 / 4 дюйма	295 х 92 х 57
Роман		11-5 / 8 дюймов x 3-5 / 8 дюймов x 1-5 / 8 дюймов	295 х 92 х 41
четырехъядерный		7-5 / 8 x 3-5 / 8 дюймов x 7-5 / 8 дюймов	194 х 92 х 194
Датская ручная форма		7-5 / 8 дюймов x 3-5 / 8 дюймов x 2-1 / 4 дюйма	194 х 92 х 57
меридиан		15-5 / 8 дюймов x 3-5 / 8 дюймов x 3-5 / 8 дюймов	397 х 92 х 92
Посол		15-5 / 8 «x 3-5 / 8″ x 2-1 / 4 »	397 х 92 х 57

Кирпичи также можно разрезать или изготовить вручную по размеру.

Эта статья изначально была создана — Указано

Впоследствии он был отредактирован другими — см. Полную историю для получения дополнительной информации.

Какая стандартная высота и толщина ограждающей стены

Какая стандартная высота и толщина ограждающей стены | минимальная высота ограждающей стены | максимальная высота ограждающей стены | толщина составной стены или ограждающей стены.

Какова стандартная высота и толщина пограничной стены

Граничная стена также известна как составная стена из цементобетона, кирпича, камня, песка, заполнителя, металлической панели, деревянной панели, поливинилхлорида, широко известного как ограждение из ПВХ и т. защищая общую собственность, усиливая красоту дома, придавая эстетический вид.

◆ Вы можете подписаться на меня на Facebook и подписаться на наш канал Youtube

Вам также следует посетить: —

1) что такое бетон, его виды и свойства

2) Расчет количества бетона для лестницы и его формула

Граничная стена будет сделана для покрытия дома, сада, вашего фермерского дома, поэтому она также известна как садовая стена и стена дома.Их основная цель — защищать и охранять здание, дом кажется больше и действует как барьер для защиты всего имущества.

Несмотря на то, что внешний вид очень важен, имейте в виду, что, поскольку это важный внешний элемент, ограждающая стена должна быть достаточно прочной, чтобы противостоять стихиям природы, таким как свет, вода, пыль и т. Д. Также обратите внимание на то, что ограждающая стена должна ремонтироваться чаще, чем внутренняя часть вашего дома, чтобы она прослужила долго.

У ограждающей стены вашего дома есть определенные цели.Помимо защиты всего имущества, он также добавляет красоты. Следовательно, конструкция ограждающей стены, также известной как составная стена, должна обеспечивать соответствие обеим этим целям. Имея это в виду, давайте рассмотрим различные конструкции ограждающих стен, идеально подходящие для индийских домов.

Стандартная высота ограждающей стены

Граничная стена или составная стена или Садовая стена из кирпича на цементном растворе. В Индии обычно стандартная высота ограждающей стены должна составлять от 4 до 8 футов или от 1 м до 2.4м. Их минимальная высота должна быть от 4 до 6 футов, а максимальная — до 8 футов. Это идеальная, нормальная, идеальная, лучшая и стандартная высота ограждающей стены или составной стены.

Минимальная высота ограждающей стены

В Индии, поскольку ограждение сада или ограждающая стена дома из кирпича сочетается с цементным раствором, как правило, в среднем минимальная высота ограждающей стены должна составлять от 4 до 6 футов. Это идеальная, нормальная, идеальная, лучшая и минимальная высота ограждающей стены или составной стены.

Максимальная высота ограждающей стены

В Индии, ограждение сада или ограждающая стена дома из кирпича сочетается с цементным раствором, как правило, максимальная высота ограждающей стены или составной стены составляет до 8 футов. Это максимальная высота ограждающей стены или составной стены.

Стандартная толщина ограждающей стены

В Индии, поскольку ограждение сада или ограждающая стена дома из кирпича сочетается с цементным раствором, как правило, в среднем минимальная толщина ограждающей стены или составной стены должна быть от 8 до 9 дюймов или от 200 до 230 мм.Это идеальная, нормальная, идеальная, лучшая и стандартная толщина пограничной стены или составной стены.

Стандартный размер кирпича | Кирпичи Размеры в дюймах и мм

В разных странах используются разные стандартные размеры и размеры кирпича, однако кирпич может быть изготовлен во многих размерах и формах в зависимости от его применения.

Размеры и форма кирпича для стандартного кирпича включает информацию о заданном размере, действительном размере и номинальном размере.

Если кирпичи массивные, их трудно правильно обжечь, и их становится очень тяжело класть одной рукой.

Однако, если кирпичи маленькие, требуется большее количество раствора; за счет этого устанавливается нормальный размер для различной кирпичной кладки.

Фактический размер (указанный размер) — это точный размер кирпича, а номинальный размер — это точный размер и ширина шва раствора.

Большинство типов кирпичей строятся таким образом, что номинальные размеры укладываются в 4-дюймовые сетки, которые подходят для модулей из различных строительных материалов, соответствующих дверным проемам, окнам и деревянным деталям.

Стандартный размер, вес и размеры кирпича (дюймы):

В таблице ниже мы привели следующие стандартные размеры кирпича:

РАЗМЕР КИРПИЧА	ПРИБЛИЗИТЕЛЬНЫЙ ВЕС	РАЗМЕР (ДЮЙМЫ) (Глубина X Высота X Длина)
МОДУЛЬНЫЙ	4,2 фунта	3-5 / 8 ″ x 2-1 / 4 ″ x 7-5 / 8 ″
СТАНДАРТ	4,5 фунта	3-5 / 8 ″ x 2-1 / 4 ″ x 8 ″
JUMBO MODULAR	5.1 фунт	3-5 / 8 ″ x 2-3 / 4 ″ x 7-5 / 8 ″
JUMBO STANDARD	5,8 фунта	3-5 / 8 ″ x 2-3 / 4 ″ x 8 ″
JUMBO STANDARD (PLT 3)	5,6 фунта	3-5 / 8 ″ x 2-5 / 8 ″ x 8 ″
SLIM JUMBO MODULAR	4,1 фунта	3-1 / 8 ″ x 2-3 / 4 ″ x 7-5 / 8 ″
QUEEN	5,6 фунта	3-1 / 8 ″ x 2-3 / 4 ″ x 9-5 / 8 ″
ROMAN	4,7 фунта	3-1 / 8 ″ x 2-3 / 4 ″ x 9-5 / 8 ″
NORMAN	6.4 фунта	3-1 / 8 ″ x 2-3 / 4 ″ x 9-5 / 8 ″
JUMBO NORMAN	7,8 фунта	3-5 / 8 ″ x 2-3 / 4 ″ x 11-5 / 8 ″
SLIM JUMBO NORMAN	7,2 фунта	3-1 / 8 ″ x 2-3 / 4 ″ x 11-5 / 8 ″
MODULAR ECONOMO	6,8 фунта	3-5 / 8 ″ x 3-5 / 8 ″ x 7-5 / 8 ″
КОММУНАЛЬНЫЕ УСЛУГИ	102 фунта	3-5 / 8 ″ x 3-5 / 8 ″ x 11-5 / 8 ″
MONARCH	12,5 фунтов	3-5 / 8 ″ x 3-5 / 8 ″ x 15-5 / 8 ″
QUAD	14.1 фунт	3-5 / 8 ″ x 7-5 / 8 ″ x 7-5 / 8 ″
AMBASSADOR	8,8 фунта	3-5 / 8 ″ x 2-1 / 4 ″ x 15 -5/8 ″
DOUBLE UTILITY	21,0 фунта	3-5 / 8 ″ x 7-5 / 8 ″ x 11-5 / 8 ″
DOUBLE MONARCH	25,5 фунтов	3 -5/8 ″ x 7-5 / 8 ″ x 15-5 / 8 ″
6 ″ x 4 ″ x 16 ″ THRU-WALL	16,0 фунтов	5-5 / 8 ″ x 3-5 / 8 ″ x 15-5 / 8 ″
8 ″ x 4 ″ x 16 ″ THRU-WALL	21.8 фунтов	7-5 / 8 ″ x 3-5 / 8 ″ x 15-5 / 8 ″
8 ″ x 8 ″ x 16 ″ THRU-WALL	42,0 фунта	7-5 / 8 ″ X 7-5 / 8 ″ x 15-5 / 8 ″

Стандартные размеры кирпича в Англии:

В Великобритании размер и ширина обычного кирпича оставались неизменными на протяжении веков, однако глубина больше примерно двух дюймов (примерно 51 мм) или меньше двух с половиной дюймов (примерно 64 мм).

Стандартный размер современного кирпича — 215 × 102.5 × 65 мм (приблизительно 8 5⁄8 × 4 1⁄8 × 2 5⁄8 дюйма) с номиналом 10 мм (3⁄8 дюйма).

Строительный шов имеет размер 225 × 112,5 × 75 мм (9 × 4 1/2 × 3 дюйма) при соотношении 6 × 3: 2.

Стандартные размеры кирпича в США:

В США современные обычные кирпичи (контролируемые Американским обществом испытаний и материалов, т.е. ASTM) имеют размер примерно 8 × 3 5⁄8 × 2 1⁄4 дюйма (203 × 92 × 57 мм).

Обычно используемый модульный кирпич составляет 7 5/8 × 3 5 × 8 × 2 1 / дюйм (194 × 92 × 57 дюймов).

Этот модульный кирпич 7 5⁄8 с зазором 3/8 позволяет легко подсчитать количество кирпичей в заданном ряду.

Стандартные размеры кирпича в Австралии:

По данным компании Boral в Австралии, стандартный размер кирпича (или рабочий размер) составляет 76 мм x 230 мм x 110 мм в соответствии с австралийским стандартом AS4455.

Некоторые кирпичи изготавливаются с разными рабочими размерами.

Кирпичи большего размера иногда используются для особо экономичной кладки и в качестве конструктивной особенности либо сами по себе, либо в смеси с более мелкими кирпичами.

Пустотелые кирпичи Большого размера (140 мм в высоту, 90 мм в высоту и 290 мм в длину) используются в циклонических зонах для армирования и создания решеток внутри стены.

Более широкие (150 мм) кирпичи также будут использоваться в стенах, требующих низкой звукоизоляции, чрезмерных уровней огнестойкости и высокой несущей способности, в зависимости от конкретных звуковых свойств.

Стандартный размер кирпича в Индии:

В Индии обычный размер кирпича составляет 190 мм x 90 мм x 90 мм в соответствии с рекомендациями BIS.

С толщиной раствора размер кирпича превращается в 200 мм x 100 мм x 100 мм, что часто называют номинальным размером вспомогательного кирпича.

Стандартные размеры кирпича в Непале:

В соответствии с Общенациональным строительным кодексом Непала (NBC 205: 1994) кирпичи должны иметь стандартную прямоугольную форму, обожжены красным, изготовлены вручную или обработаны на станках, а прочность на раздавливание должна быть не ниже 3,5 Н / мм².

Стандартный размер и размеры кирпича — 240 x 115 x 57 мм с горизонтальными и вертикальными швами 10 мм.

Толщина -10 мм по длине, -5 мм по ширине и 3 мм по толщине будет приемлемой для толстых стен в соответствии с этим обязательным правилом (MRT).

Примечание. Основная цель этих обязательных практических правил (MRT) Общенационального строительного кодекса Непала — предложить готовые к использованию размеры.

Описание различных структурных и неструктурных частей трехэтажного железобетонного (ЖБИ) простого жилого дома, построенного собственниками в Непале.

местонахождение.

Нестандартизированные кирпичи известны как традиционные кирпичи, и наряду с толщиной раствора он известен как номинальный размер кирпича.

Таким образом, номинальный размер кирпича включает толщину раствора.

Максимальная высота подпорной стены из сложенного камня | Домой Гиды

Автор: Jann Seal Обновлено 11 октября 2019 г.

Сложенные каменные стены, первоначально созданные римлянами, до сих пор возвышающиеся над пышными валлийскими и ирландскими холмами, являются важной особенностью этой нетронутой земли, отмечая границы и создавая вольеры для множества животных это пастбище поблизости.Построенные из местного камня и созданные вручную, величественные архитектурные шедевры, такие как римские стены, сохранились в странах по всему миру на протяжении сотен, а иногда и тысяч лет. Строительство каменных стен выше традиционных трех футов для использования в качестве подпорной стены требует изобретательности и ответственного инжиниринга. .

The Lay of the Land

В отличие от древних, которые складывали местные камни друг на друга, чтобы создать отдельно стоящую каменную стену, сложенная каменная стена, которая сохраняет свою эффективность и продолжительность жизни, зависит от анализа земли, типа почва под ним и используемые камни.Подпорная стена построена на основе земли, предотвращая посягательство этой земли на то, что находится перед стеной. Фоновая грязь и условия над стеной определяют ее безопасную высоту. Местные строительные нормы и правила также вносят свой вклад.

Сбор камня

Ледниковый период во многом был связан с количеством и распределением камней на земле. Когда лед отступил, земля обнажила миллионы камней, и процесс продолжается по сей день. Когда зимний мороз и лед встречаются с теплом весны, вновь обнаруженные камни усеивают пейзаж.Это известно как «морозное пучение», реакция Земли, которая перемещается под свои слои и поднимается вверх. Нет, каменные дьяволы их туда не клали. Они были подарком Земли.

Сегодня камни, которые когда-то назывались «двуручными», потому что их приходилось поднимать не одной, а двумя руками, все еще собирают для строительства каменных стен. Они соединены с местным полевым камнем, обычным для невысоких отдельно стоящих стен, а также в многослойных каменных подпорных стенах, плоских колониальных стеновых камнях и кусках гранитных стеновых камней.Все они используются, когда желательна высота более 3–4 футов. Сланец и речной камень также используются для сухой укладки подпорных стен. Некоторые стены из полевого камня были построены более 9 футов в высоту, но рекомендуется проконсультироваться с инженером, если это ваш выбор для подпорной стены из сухого штабеля.

Сухой штабель против раствора

Суровая красота каменной стены из сухого кирпича отражается в неровности камня и деревенской конструкции, напоминающих о стенах, построенных вручную в прошлом.Построенные без связующего «клея» или строительного раствора, каменные стены, уложенные сухим способом, обладают способностью естественного дренажа, что позволяет отводить воду, которая накапливается в земле позади них.

Инки были мастерами-скитальцами, как называют строителей каменных стен. Некоторые из их стен были построены настолько плотно, что нож не мог пройти сквозь трещины. Сегодня сухая укладка превратилась в искусство, с захватывающими дух формами и дизайном, которые превращают конструкции подпорных стен в произведения искусства.

В холодные зимние месяцы сложенные каменные стены дышат, сужаясь и расширяясь, когда погода остывает, а затем снова нагревается.Трещины не появляются из-за этого естественного компромисса, в отличие от цельных стен, построенных из камня и раствора.

Уложенная каменная подпорная стена зависит от собственного веса, своего отступа, рычагов и массы стены. Это известно как гравитационная стена . С точки зрения физики и хорошей инженерии, по мере увеличения высоты стены усиливается усилие между каждой стопкой, известное как трасса . Вы наращиваете силу, которая позволяет построить более высокую стену.

Оценка грунта

Если грунт позади и под вашей стеной глинистый, необходимы дополнительные арматуры для поддержки подпорной стены, независимо от высоты. Глина впитывает и удерживает воду и может заставить ваши камни двигаться вперед. Три фута — это максимальная рекомендуемая высота сложенной каменной стены, построенной на глиняной поверхности . Это также стабильная высота большинства отдельно стоящих каменных стен.

Песчаный грунт не впитывает воду, что делает его идеальным для строительства подпорной стены без армирования.Если ваша стена построена на песчано-гравийной основе, вы можете складывать камни высотой до 6 футов. Основание из гравия необходимо для любой конструкции подпорной стены, чтобы дать камням прочное основание. Это также одно из требований, предусмотренных разрешением.

Действия местных властей в

В большинстве населенных пунктов требуется разрешение на строительство подпорной стены высотой более 4 футов, включая 12 дюймов траншеи, которую вы копаете для основания. Наем лицензированного инженера для оценки ваших планов строительства может сэкономить ваше время и деньги в долгосрочной перспективе, поскольку также следует учитывать уклоны и неудачи.Местный инженер также знаком с составом почвы и может посоветовать вам, как удерживать влагу в земле, потому что зимний снег и весенние дожди влияют на почву.

Обратитесь в местное правительственное учреждение, если считаете, что ваша стена будет выше 4 футов. Нормы, зонирование, воздействие на окружающую среду, строительные нормы и масштаб вашего проекта индивидуальны для каждого города, и отдел планирования и развития может посоветовать вам, необходимо ли разрешение, а также указать, есть ли ограничение по высоте.

Здание для долголетия

В отличие от наших предков, которые довольствовались трехфутовыми каменными стенами, построенными на поверхности земли, современные ландшафтные дизайнеры используют сложенный камень как архитектурный элемент, а также специально построенную стену. Рекомендуется строить любую сложенную каменную стену высотой более 3 футов под руководством инженера, поскольку для этого требуется фундамент, обеспечивающий прочную опору для стены. Эта основа обеспечивает долговечность и устойчивость вашей многослойной стены, особенно если у вас есть допуск на строительство до 6 футов в высоту.

Выкопайте траншею глубиной не менее 12 дюймов и на несколько дюймов больше спереди и сзади от отпечатка стены. Считается, что стена глубиной 2 фута имеет прочное основание. Заполните его бетонной крошкой и гравием и утрамбуйте перед укладкой камня. Грязь за стеной, известная как засыпка , также требует кондиционирования, особенно если стена высокая. Покрытие засыпки тканью предотвращает проталкивание крупных предметов и мусора через засыпку и нарушение уложенной каменной конструкции.

По мере увеличения высоты не кладите камень прямо на кусок под ним, а вместо этого создайте наклон на 2–3 дюйма. Это создает «уступку», в которой нуждается стена, поскольку грязь удерживает, а затем отводит влагу и предотвращает толкание камней вперед под действием давления грязи за стеной.

Покрытие стены

Примечательной особенностью уложенной каменной подпорной стеной является ее замковый камень — камень, который используется для завершения стены. Укладывая замковые камни, помните, что они увеличивают высоту и вес стены.Если вы ограничены по высоте, вы можете использовать плоский замковый камень.

Какая максимальная высота кирпичной стены? — AnswersToAll

Какая максимальная высота кирпичной стены?

Как правило, высота строительства кирпичной кладки в день не должна превышать 1,5 м. Максимальная разница в высоте стены между разными участками не должна превышать одного метра.

Нужен ли фундамент для кирпичной стены?

Фундамент должен быть как минимум в 3 раза шире полукирпичной стены (т.е. 34 см / 13,5 дюйма) или как минимум в два раза больше ширины кирпичной стены (т.е. 45 см / 18 дюймов). … Для легкой садовой стены достаточно траншеи глубиной 30 см (12 дюймов), если почва твердая и хорошо дренированная.

Какова максимальная высота садовой стены?

Вы не можете установить садовый забор выше 2 метров, если у вас нет разрешения на строительство. Это общее правило, которое может варьироваться в зависимости от местного совета. Правила действуют даже на крутых склонах.

Какую высоту вы можете построить за один день?

Высота кирпичной кладки в сутки зависит от типа используемого кирпича.При плотном инженерном кирпиче возможно всего 4 курса в день. На участке обычно разрешается использовать 20 рядов или 5 футов с облицовочными кирпичами, хотя, если кирпичи влажные, это может быть проблемой.

Какой высоты может быть стена из бетонных блоков?

Неармированная бетонная стена-экран толщиной 4 дюйма не должна быть выше 6 футов 8 дюймов, если она не поддерживается в горизонтальном или вертикальном направлении через каждые 6 футов 8 дюймов.

Как укрепить одинарную кирпичную стену?

Вбейте арматурный стержень в землю до тех пор, пока он не будет на одном уровне с верхом подпорной стены.Положите по одному куску арматуры на каждую ногу. Поскольку кирпичные подпорные стены могут атаковать обе стороны, вам нужно разместить арматуру с каждой стороны стены. Поместите новый комплект арматуры в шахматном порядке между первым комплектом арматуры.

Что такое однослойная кирпичная стена?

Кредиторы проявляют все большую осторожность в отношении выдачи разрешений на продление ипотечных кредитов по принципу «одно кирпич» или «однократное продление». «Одинарный кирпич» относится к методу строительства, который был очень популярен в викторианскую эпоху, и относится к возведению внешней стены с использованием единого ряда кирпича.

Насколько прочна кирпичная стена?

Согласно «Механическим свойствам кладки из неармированного кирпича», средний бетонный блок может выдерживать 3500 фунтов на квадратный дюйм, а средний глиняный кирпич — 3000 фунтов на квадратный дюйм.

Сколько опор в кирпичной стене?

Опоры сконструированы так, чтобы они стояли отдельно, и в вашей стене может потребоваться несколько опор в зависимости от размера. Например, для отдельно стоящей стены из полукирпича потребуется две торцевые опоры (по одной с каждой стороны).

Почему рушатся стены?

Это потому, что между местом, где вы прикладываете силу, и землей есть только пустое пространство.Изогнутые картонные стенки слишком тонкие, чтобы направить силы вокруг них, поэтому вся конструкция рухнет.

Что такое двойная кирпичная стена?

Двойная полая кирпичная стена состоит из двух слоев кирпича с полостью между двумя листами кирпичной кладки. Иногда вместо кирпичей используются бетонные блоки, и два листа связываются вместе стяжкой из кирпичной кладки.

Как укрепить наклонную кирпичную стену?

Примерно от 400 до 500 облицовочных кирпичей в день и до 800 кирпичей для стен, не требующих чистки и остекления.

Как построить столб из кирпичной стены?

Основные правила строительства подпорных стенок для сада просты. Во-первых, фундамент, который вы кладете, должен иметь толщину не менее 150 мм (6 дюймов).

Сколько метров в кирпичной кладке?

Стена шириной в полкирпича требует 60 кирпичей на квадратный метр. Итак, первый этап — это просто измерить высоту и длину (включая опоры) стены в метрах, умножить их вместе, чтобы получить площадь в квадратных метрах, а затем умножить это на 60.

Бетонный фундамент должен иметь глубину 100 мм и ширину 300 мм, если основание предназначено для отдельно стоящей стены. Если строящаяся стена является подпорной стеной, следует увеличить глубину основания до 150 мм и ширину до 450 мм.

подпорных стен: как их построить, стоимость и типы

Несомненно, подпорные стены выглядят как просто сложенный камень, брусок или брус. Но на самом деле это тщательно спроектированные системы, которые постоянно борются с гравитацией. Они удерживают тонны насыщенной почвы, которая в противном случае осела бы и соскользнула с фундамента или повредила окружающий ландшафт.

Эти красивые ограждения также создают привлекательные места для сидения и могут увеличить полезное пространство двора за счет террасирования наклонных участков, что становится все более важным, поскольку плоские дома становятся все более редкими во многих регионах.

Наряду с наклонными ландшафтами, где сток воды вызывает эрозию склонов, идеальные места для системы подпорных стен включают участки, расположенные вниз по склону от линий разломов почвы, и где нижняя сторона фундамента теряет поддерживающую почву или его восходящая сторона находится под давлением скользящей почвы.

Если ваша собственность нуждается в подпорной стене, или если та, которая у вас есть, выходит из строя, следуйте нашему руководству о том, как построить подпорную стену, или наймите профессионала. Мы также рассмотрим четыре наиболее распространенных типа ниже: древесина, блокирующие блоки, сложенный камень, кирпич или блок и бетон.

Общие проблемы: дренаж, вес почвы

Несмотря на то, что подпорные стены представляют собой простые конструкции, обычная проверка в вашем районе обнаружит множество выпуклых, потрескавшихся или наклонных стен.Это потому, что большинство подпорных стен жилых домов имеют плохой дренаж, и многие из них не построены для работы на склоне холма, который они должны сдерживать.

Даже небольшие подпорные стены должны выдерживать огромные нагрузки. Стена высотой 4 фута и длиной 15 футов могла удерживать до 20 тонн насыщенной почвы. Удвойте высоту стены до 8 футов, и вам понадобится стена в восемь раз прочнее, чтобы выполнять ту же работу.

С такими силами в игре вам следует ограничить усилия по подпорной стене стенами высотой менее 4 футов (3 фута для камня без раствора).Если вам нужна более высокая стена, рассмотрите возможность террасирования участка с двумя стенами вдвое меньше или вызовите ландшафтного архитектора или инженера-строителя для проектных работ (попросите архитектора или инженера тщательно осмотреть участок) и опытных строителей для установки. .

Стоимость озеленения подпорной стены

Если у вас есть подпорная стена, рассчитайте примерно 15 долларов за квадратный фут для деревянной стены, 20 долларов за систему блокировочных блоков или заливной бетон и 25 долларов за стену из натурального камня.Подготовка проблемного участка — например, с глиняной почвой или естественным источником — может существенно повысить затраты. Добавьте 10 процентов или около того, если вы нанимаете ландшафтного архитектора или инженера. Но присмотритесь к магазинам; некоторые ландшафтные фирмы выполняют работы по дизайну бесплатно, если делают установку.

Деревянные стены высотой до 4 футов довольно сложно построить самостоятельно. Фото Кэролайн Бейтс

Как построить подпорную стену

Плохой дренаж, приводящий к насыщению почвы и морозному пучению, является основной причиной поломки.Вот почему все прочные подпорные стены начинаются с ландшафтной ткани, засыпки и 4-дюймовой перфорированной водосточной трубы.

Насколько глубоким должен быть фундамент подпорной стены?

Необходимая глубина копания зависит от глубины промерзания, а также от стены и типа почвы. Стены из цементного камня или бетона в местах с сильным морозом требуют вырытия фундаментов ниже линии промерзания. Стены без засыпки следует возводить в траншее с гравием, вырытым ниже линии промерзания. Если вы живете там, где не замерзает и ваша почва хорошо дренируется, вы можете просто соскоблить верхний слой почвы, чтобы сформировать основу для не замазанных стен.

Перед добавлением гравия уложите достаточно ландшафтной ткани, чтобы покрыть новый гравий. Сформируйте из ткани большую С-образную форму, при этом открытая горловина буквы С должна быть направлена вниз. Ткань должна оборачиваться и образовывать границу между гравием и верхним слоем почвы, чтобы осадок не забивал гравий и водосточную трубу.

Основы засыпки

Замените естественную почву гравием с минусом 3/4 (без камней диаметром менее 3/4 дюйма) или гравием с насыпью (вымытые камни диаметром от 1/4 до 6 дюймов).Ссыпьте слой гравия на ландшафтную ткань не менее чем 4-дюймовым слоем. Выровняйте этот слой так, чтобы он имел наклон 1 дюйм на каждые 4 фута, позволяя воде стекать. Затем проложите 4-дюймовую перфорированную водосточную трубу из ПВХ у основания стены и засыпьте ее щебнем.

Засыпайте лопатой засыпку по мере возведения стены, по одному ярусу за раз. Не добавляйте всю засыпку в конце — это не будет полностью уплотняться. Утрамбуйте гравий тяжелым ручным трамбовщиком. За верхним ярусом стены добавьте 6 дюймов верхнего слоя почвы и слегка утрамбуйте его.

Система избиения и отталкивания мертвецов

Все подпорные стены должны наклоняться в холм на 1 дюйм на каждые 12 дюймов высоты. Деревянные стены 4 фута или выше должны быть привязаны к склону холма с помощью якорей «мертвецов» (6 футов длиной, Т-образные анкеры, закопанные на склоне холма), прикрепленных к стене через каждые 8 футов, от 6 футов до 2 футов. -широкая Т-образная дуга.

Мертвецов не включаются в некоторые системы блокировочных блоков, если конструкция позволяет засыпать блоки для индивидуальной фиксации блоков на месте.Третьи требуют гео-сетки, веб-привязок, которые закапываются в засыпку. Проверьте литературу производителя.

Последний ремонт каменных стен — бетонные блоки легко трескаются и трескаются. Внимательно осмотрите блоки при доставке и не стесняйтесь возвращать поврежденные блоки в кредит.

Деревянная стена, сделанная из обработанных давлением балок длиной 8 футов 6×6 дюймов, нуждается в подпорках и тупиках, которые устанавливаются на место каждые 4 фута. Ландшафтная ткань предотвращает забивание гравия илом, а 4-дюймовая ПВХ-труба отводит большую часть воды. Иллюстрация Тревора Джонстона / Пола Перро

Типы подпорных стен

Бетон

Верхняя сторона: Прочная. Хорошо спроектированные и правильно осушенные и засыпанные бетонные стены редко выходят из строя.

Обратная сторона: Голый бетон не особенно привлекателен. Его можно облицевать кладкой, а можно использовать специальные формы, встраивающие декоративные узоры в готовую стену. Кроме того, если стена выходит из строя, ремонт может оказаться невозможным, а снятие стоит дорого.Стены высотой более нескольких футов должен формировать и заливать профессионал, если у вас нет опыта вертикальной заливки.

Стоимость: Примерно от 16 до 20 долларов за установленный квадратный фут.

Помните:

Соблюдайте все правила для ландшафтной ткани, дренажа и засыпки. Основание должно быть ниже глубины промерзания или на хорошо дренированном гравии, достигающем этого уровня. Используйте слой 3/4 дюйма и распорки 2 на 4, чтобы сформировать стену. И установите арматуру №4, соединенную 12-дюймовыми сетками, для дополнительной прочности.Используйте механическую вибрацию или ударяйте по формам резиновым молотком через каждые 6 дюймов, когда бетон влажный, для получения гладкой поверхности.

Деревянные стены

Верх: Достаточно сложно построить самостоятельно до 4 футов в высоту. Если инженер спроектировал стену, определил местонахождение мертвецов, указал засыпку и водоотвод, вы можете самостоятельно установить стену еще выше.

Оборотная сторона: Не такой долговечный, как кладка. Делать квадратные надрезы непросто.Кроме того, компоненты тяжелые, и ими сложно управлять в одиночку. Планируйте около трех дней, чтобы построить стену 4 фута высотой и 15 футов длиной.

Стоимость: От 10 до 15 долларов за установленный квадратный фут, в зависимости от вашего региона — выше, если необходимы обширные земляные работы, подготовка почвы и обратная засыпка.

Помните:

Используйте обработанную под давлением древесину 6×6 дюймов длиной 8 футов, обозначенную «для контакта с землей», и доставляйте все материалы. Соблюдайте все правила для ландшафтной ткани, дренажа и засыпки.Все деревянные стены требуют наличия мертвецов через каждые 4 фута на высоте промежуточной стены или выше. Прикрепите первый ярус бруса к земле с помощью арматуры №4.

Блокирующий бетонный блок

Верхняя сторона: Также называемые сегментированными подпорными стенками, системы блокировочных блоков от Keystone, Risi, Rockwood, Tensar, Versa-Lok и др. Не требуют использования строительного раствора и легко собираются. Единицы небольшие и модульные, поэтому стены могут сужаться, поворачиваться, закручиваться и изгибаться. Доступные во многих текстурах, формах и цветах, эти инженерные системы, которые можно использовать для стен высотой до 20 футов, основаны на нескольких методах, включая:

Потрепанная конструкция с ключами (формы блоков смыкаются друг с другом и уложены друг на друга так, что они наклоняются к склону холма)
Ловушка для обратной засыпки (формы блоков позволяют засыпать засыпку лопатками, захватывая каждый блок отдельно)
Паутина с геосеткой (производитель блоков поставляет георешетки для пластиковых сеток, которые прикрепляются к блоку и закапываются в 5 футов на склоне холма на определенной высоте).

Обратная сторона: Вы не можете смешивать и сочетать системы производителя. Блочные системы, в которых для связывания блоков используются металлические штифты, может быть сложной задачей для точного совмещения.

Стоимость: Примерно от 12 до 20 долларов за установленный квадратный фут, в зависимости от конфигурации блока и места установки. Более дорогие системы, как правило, сильнее и стекируются выше.

Помните:

Организуйте доставку до доставки с кладочного двора, где материалы будут складироваться на вашем дворе, и если вилочный погрузчик, используемый для разгрузки груза, пройдет через ворота заднего двора и т.Соблюдайте все правила для ландшафтной ткани, дренажа и засыпки. Используйте калькуляторы производителя, чтобы определить, сколько блоков, штифтов и фиксаторов вам понадобится. Укладывая ряд блоков, сметайте каждый слой; мелкие камешки могут нарушить рисунок. Закрепите стены плоскими элементами или камнем с помощью силиконового герметика.

Камень, кирпич или шлакоблок

Верх: Для каменной подпорной стены, красивый деревенский вид. Сбор камней на месте и самостоятельная работа также могут сэкономить деньги.Кирпич придает более формальный вид. Шлакоблок стоит недорого, его можно армировать сталью и бетоном.

Обратная сторона: Каменная кладка сложнее, чем кажется. Укладка камня — это сложная работа, и для того, чтобы стыки раствора выглядели естественно, требуется опыт (каменные стены без цементации не обладают большой удерживающей способностью). Кирпичная кладка также требует навыков, чтобы соответствовать визуальным стандартам, к которым все мы привыкли. Шлакоблок должен быть облицован лепниной, кирпичом или камнем или зарос насаждением, чтобы он выглядел привлекательно.

Стоимость: Примерно от 10 до 12 долларов за шлакоблок; для кирпича и камня — от 20 до 25 долларов за квадратный фут (вдвое больше для двусторонней стены).

Помните:

Соблюдайте все правила для ландшафтной ткани, дренажа и засыпки. Стене из раствора необходимы фундамент и дренажная система, которая предотвратит морозное пучение. Сухая стена без цемента позволяет воде просачиваться сквозь нее, естественным образом снижая давление за стеной.

Защита от трех общих отказов

Подпорные стены обычно разрушаются медленно.Часто общие проблемы можно решить, если действовать быстро. Вы также можете защитить новую стену в процессе строительства, защитив ее от трех наиболее распространенных отказов:

Отказ выброса

Что происходит: Груз добавляется в пределах 3 футов от верха стены. Стена выступает наверху и в конечном итоге опрокидывает

Что делать: Сообщите своему ландшафтному архитектору или инженеру, если у стены будет стоять машина или сарай. Затем профессионал должен укрепить нижний колонтитул и увеличить количество подхватов или мертвецов, чтобы добавить силы.Добавление ретрофитных затяжек является дорогостоящим и требует проведения земляных работ, частичного демонтажа и реинжиниринга стены.

Разрушение влажного грунта

Что происходит: Грунт за стеной насыщается, в результате чего стена опрокидывается под гидростатическим давлением воды и весом.

Что делать: Замените естественный грунт за стеной на 3/4-минусовый или насыпной гравий на 2 фута. Выровняйте внутреннее основание стены 4-дюймовым сливом из перфорированной плитки на гравийной подушке, которая наклоняется на 1 дюйм на каждые 4 фута пробега, чтобы отводить воду к дневному свету или в сухой колодец.Верхний слой почвы должен занимать только верхнюю часть на 6 дюймов позади стены.

Отказ от морозного пучения

Что происходит: Подпорная стена не имеет надлежащего дренажа или нижнего колонтитула. Почва насыщается и замерзает, поднимаясь вверх и разрушая стену.

Что делать: Стены должны покоиться на гравии с минусом 3/4 или насыпи, а нижний колонтитул или основание стены должно быть заглублено под линией промерзания (от 6 до 48 дюймов, в зависимости от региона). При сильном морозе используйте бетонный блок вместо подпорной стены на уровне земли, затем постройте подпорную стену на нем.Хорошо дренированный гравий позади и под стеной может существенно уменьшить морозное пучение.

Где найти услуги подпорной стены:

Hickson Inc.

1955 Лейк Парк Доктор, Люкс 250

Smyrna, GA 30080

www.hickson.com

770-801-6600

Системы подпорных стенок Keystone

4444 Западная 78-я улица,

Блумингтон, Миннесота 55435

www.keystonewalls.com

800-747-8971

Osmose Консервирование древесины

1016 Everee Inn Rd., Box O

Гриффин GA 30224-0249

www.osmose.com

770-228-8434

Risi Stone Systems

8500 Лесли Стрит, офис 390

Торнхилл, ON L3T 7P1 Канада

www.risistone.com

800-626-9255

Rockwood Retaining Walls, Inc.

7200 Н. Шоссе 63

Рочестер, Миннесота 55906

http://rockwoodwalls.com

800-535-2375

Tensar Earth Technologies

5775-B Гленридж Др.
