Электропроводка в частном доме: схема, разводка и монтаж электрики

Энергообеспечение — один из важнейших вопросов, который приходится решать застройщику. От его проектирования и последующего обустройства зависят безопасность и комфорт всех жильцов. Грамотно подобрать элементы и объединить их в общую систему сможет не каждый. Проще всего доверить это профессионалам, но можно сделать самостоятельно. Разберем основные моменты проектирования и монтажа схемы электропроводки в частном доме.

Все о проектировании и монтаже электропроводки

Как спроектировать электросеть
Основные моменты проектирования
— Способ укладки электрокабеля
— Тип напряжения на вводе
— Расчет мощности
— Подбор электропроводов
— Разделение на группы
— Выбор способа ввода
— Прокладка трасс
Особенности монтажа
— Разметка
— Штробление
— Монтаж
— Финишные работы

Полноценный проект энергообеспечения дома включает несколько пунктов. Перечислим их все.

• Расчет потребляемой мощности.
• Расчет сечения электропроводов.
• Расчет молниезащиты и системы заземления.
• Схема-чертеж разводки электрической проводки.
• План размещения силового оборудования и электрокабелей.
• Смета на покупку необходимых материалов.

Правильно подготовить документацию могут только специалисты из компании, имеющей лицензию на осуществление проектной деятельности. Самостоятельно же можно подготовить только схему электроснабжения. То есть чертеж, на котором указаны все элементы энергосети, разводка кабелей и электропроводов, устройства защиты, распредкоробки, выключатели, розетки. Этого вполне достаточно, учитывая, что частное лицо имеет право на упрощенную процедуру подключения к электросетям. Но при этом должно выполняться условие, что энергопотребление не будет превышать 15 кВт.

Где искать анонсы материалов и свежие идеи для интерьера? Подписывайтесь на наши каналы! Публикуем красивые подборки, видеоролики и обзоры:
​​​​​​​https://zen. yandex.ru/ivd.ru
https://t.me/ivd_ru
https://vk.com/ivd_ru

Разберем основные моменты проектирования.

Способ прокладки кабеля

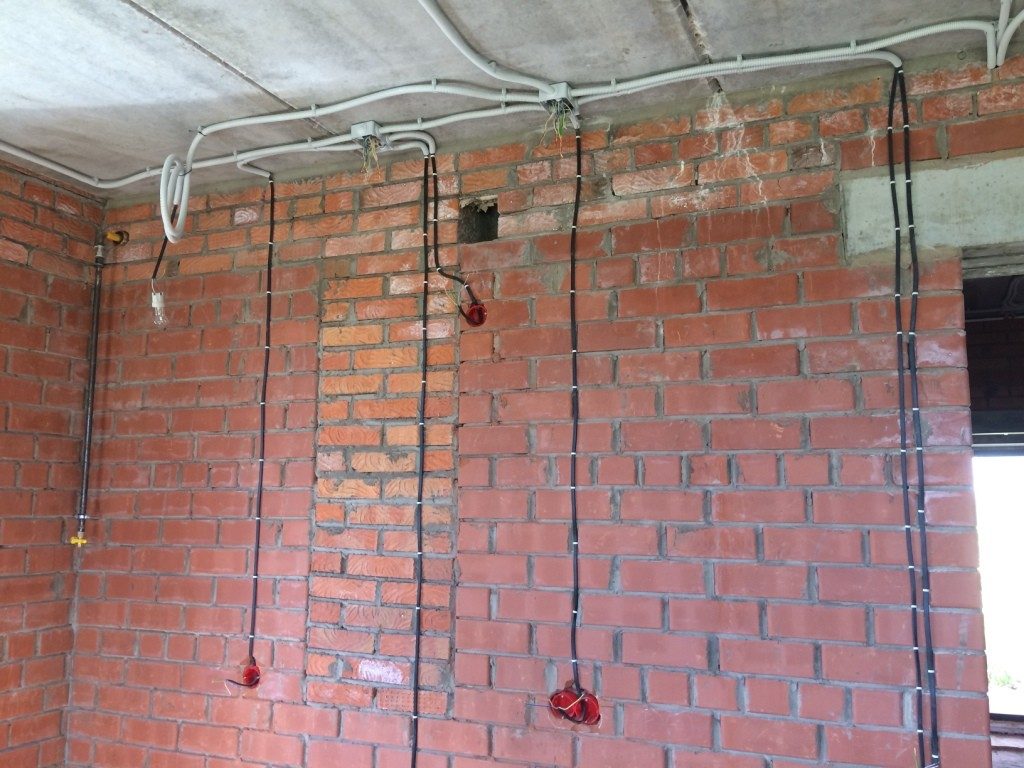

Вариантов может быть два. Закрытый способ устройства предполагает укладку проводов в штробы. Это небольшие полости, которые штробят в стенах. После монтажа их заделывают. Получается, что кабели находятся внутри стены, они надежно защищены от повреждения.

При невозможности использования закрытого способа применяют открытый. В этом случае проводка укладывается по поверхности стены в специальные кабель-каналы. Закрытый способ используют в зданиях из газоблоков, кирпича, бетона, т.п. Электропроводка в деревянном доме прокладывается открытым способом.

Определение типа напряжения на вводе

В дом может быть заведена одно- или трехфазная линия на 220 или на 380 В. Выбор делают исходя из своих нужд и из того, что могут поставить энергетики. Так, для небольшого по площади здания без мощного электрокотла вполне достаточно одной фазы на 220 В. Если планируется установка мощного трехфазного оборудования или потребители однофазные, но их совокупная мощность велика, выбирают три фазы по 380 В. Второе решение более дорогое, требования к такой линии выше. Однако она дает большие возможности.

Расчет мощности

Чтобы правильно спроектировать электропроводку, надо определить суммарную мощность потребления. Это делают сложением мощностей всего электрооборудования. Взять данные можно из техдокументации приборов или рассчитать примерно. В среднем, телевизор потребляет 200 Вт, стиралка — 700 Вт, холодильник — 400 Вт, пылесос — 1 000 Вт, электрообогреватель — 1 400 Вт, духовка — 1 200 Вт и т.д. Эти показатели суммируют. К ним добавляют пусковые нагрузки и минимум 20% запаса мощности. Запас может быть больше, это даст возможность в будущем без опасений подключать дополнительные электроприборы.

Выбор проводов

На основании рассчитанной мощности подбирают сечение электропроводки. Лучше всего делать это на основе специальных таблиц.

Однако есть и другое решение. Опытные электрики считают лучшим вариантом трехжильные медные электропровода ШВВПнг и ВВГнг, сечение подбирают исходя из типа потребителя.

• Розеточные группы — 3*2,5 мм².
• Контуры осветительные — 3*2 мм² или 3*1,5 мм².
• Кондиционер 5 кВт и ниже — 3*2,5 мм².
• Кондиционер выше 5 кВт — 3*4 мм².
• Электродуховка или плита — 3*4 мм².
• Электрокотел — 3*4 мм² или больше (руководствуются рекомендациями производителя).

Деление на линии-группы потребления

Нагрузка внутри общедомовой сети должна распределяться равномерно. Поэтому ее делят на несколько частей или групп. Обычно отдельной группой выделяют освещение хозпостроек, уличные фонари, внутридомовые осветительные приборы, розетки, т.п. Если постройка большая, возможно разделение по этажам или даже по помещениям. Для обеспечения максимальной безопасности на каждую выделенную линию ставят автоматы-выключатели, УЗО. Это облегчает поиск неисправности в случае, если защита сработает. Групповые УЗО подбирают по максимальному потреблению выделенной группы. Для подключения мощного электрооборудования рекомендуется обустраивать отдельные линии.

Как завести электричество в здание

На участке ввода электричества в здание обустраивают вводно-распределительный щиток. Его ставят внутри отапливаемого помещения. К щитку с одной стороны подходит уличный кабель ввода, с другой — проводка от всех групп внутренних потребителей. Можно обустроить два электрощита. В первый встраивают общее УЗО, счетчик и рубильник. Все они должны иметь повышенную степень влагозащиты, поскольку оборудование устанавливают снаружи. Второй электрощит монтируют в помещении, он «отвечает» за внутреннюю разводку.

Подключение вводного кабеля в любом случае выполняет сетевая компания. Подвести линию можно по воздуху или под землей. Первый вариант — самый простой и дешевый: от ЛЭП протягивают изолированный самонесущий провод. Не всегда есть такая возможность, поскольку существует ряд ограничений. Например, если расстояние от дома до опоры больше 20 метров, монтаж запрещают или ставят еще одну опору. Иначе есть угроза обрыва электрокабеля.

Можно подвести электричество под землей. Для этого на глубине 80-100 см укладывают электрокабель. Его вставляют в стальную или пластиковую трубу. Это защищает его от повреждений. Для ввода в дом в стене или в фундаменте выдалбливают отверстие. Подземный монтаж более трудоемкий и дорогой, но он снижает риск обрыва линии ввода. Прослужит она намного дольше, чем воздушная.

Как выстроить трассы электропроводки

Схема прокладки проводки для каждого дома индивидуальна. Но есть общие для всех случаев принципы. Перечислим их.

• Первым элементом после участка ввода ставят рубильник. Он дает возможность при необходимости обесточивать дом.
• После него монтируют электросчетчик.
• Третьим устанавливают общую автоматическую защиту.
• После него обустраивают разветвления на все группы потребителей. Обязательно устанавливают автомат-выключатель либо УЗО на каждую из них.

Кроме того, по инструкции в щитке обязательно должны присутствовать две отдельные шины: N (или «нуль») и PE (или «земля»). Отходящие от них электропровода образуют два отдельных контура, которые никогда не соединяются и не пересекаются.

Схему-чертеж электропроводки важно составить с учетом основных правил, которые нужно выполнить. Перечислим их все.

• Сеть делят на несколько групп, которые защищают выключатели-автоматы или УЗО. Единая схема возможна, если в нее будут включены только несколько выключателей либо розеток.
• Для энергоемких мощных приборов обустраивают выделенные линии с защитной автоматикой.
• Электропровода укладывают только вертикально и горизонтально: перпендикулярно либо параллельно потолку и полу.
• Угол поворота провода делают только прямым. Диагональное размещение запрещено.
• Электролинии прокладывают на расстоянии не меньше 150-200 мм от дверных и оконных проемов.
• Расстояние от газовых коммуникаций до электросети не может быть меньше 200 мм.
• Минимальное расстояние от розеточного блока до уровня чистового пола — 35-40 см.
• Электрощитки устанавливают на высоте 150-170 см. Это удобно при обслуживании, а также является защитой от детей.
• Обязательно использование заземления.

Важно выстроить план так, чтобы проложенные кабельные трассы не мешали другим коммуникациям и не пересекались с ними.

После того как план-схема составлена, приступают к монтажу. Можно все сделать своими руками. Важный момент. Все работы проводят только при отключенной электроэнергии, причем нужно исключить возможность ее случайной подачи. Рабочий инструмент используют только с изолированными ручками. Предлагаем пошаговую инструкцию, как провести электропроводку в частном доме.

1. Разметка

Отбейте малярным шнуром уровни чистового потолка и пола, если разметка проводится до начала отделочных работ. Отбейте уровни размещения выключателей и розеток, магистрали розеточной цепи и цепи освещения. Наметьте положение электрощита и пути прохождения магистралей от него к потребителям. Разметьте все трассы с шириной и глубиной будущих штроб. Отметьте положение всех электроприборов. Сверьте разметку с планом-схемой.

2. Подготовка штроб

Вырежьте нишу под электрощит. Коронкой нужного диаметра пробурите отверстия под монтажные коробки для выключателей и розеток, под распредкоробки. Проштробите каналы под электрокабели. Если нужно, продолбите отверстия в другие комнаты для прохождения проводки. Вычистите пыль из штроб, ниш и отверстий. Загрунтуйте их праймером глубокого проникновения.

3. Монтаж системы

Установите электрощит в подготовленную нишу. Уложите кабель в штробы. Если по проекту нужно, предварительно поместите его в гофротрубу. Укладывайте электрокабель по направлению от монтажной коробки к щитку. Обязательно закрепляйте электропроводку внутри штробы специальными хомутиками или клипсами. По окончании укладки сверьтесь с планом и сфотографируйте положение штроб. Установите монтажные и распределительные коробки. Соедините участки электропроводки, подключите группы потребителей к электрощитку. Проверьте корректность работы системы.

4. Финишные работы

Заделайте штробы штукатурной смесью. Дайте ей высохнуть и зашкурьте. Оголенные проводки в монтажных коробках заизолируйте, уложите внутрь полости. В таком виде они должны находиться до окончания отделочных работ. Распределительные коробки накройте крышками, если их нет, заклейте их малярным скотчем. После того как отделка будет завершена, установите механизмы выключателей и розеток, поставьте диммеры, повесьте светильники.

Материал подготовила

Инна Ясиновская

Фото

ShutterStock

Своими руками

Как сделать электропроводку в частном доме, правильность монтажа.

Сейчас, в 21ом веке жизнь без электричества уже не возможна. Бытовые приборы, способные упростить нашу жизнь – они повсюду. И питаются они в основном от электроэнергии. Это понятно, все привыкли просто вставить штепсель в розетку и – готово. Но откуда энергия в розетке?

Электроэнергия от источника передаётся по проводам на розетку. Именно это и называется электрической проводкой. Конечно, провода от времени могут деформироваться, как изнутри, так и снаружи. И наступает срок, когда электропроводку необходимо менять. Если пропустить этот момент – последствия могут быть неожиданными и крайне опасными. В лучшем случае станет заметно, как тускнеют лампочки, электроприборы работают «в полсилы». Это результат понижения напряжения в сети. Часто это связано с деформацией проводов.

И, наконец, самое опасное – короткое замыкание, способное вызвать пожар.

В новых домах такая проблема отсутствует – обычно ставят специальное устройство,выключающее сеть при серьёзных отклонениях от нормы.

В старых домах такого нет. Именно здесь кроется опасность. Мало того, что проводка стареет (вместе с домом), так ещё и защиты никакой нет. Кроме того, не всегда известно, какие провода использовались при проведении электросети.

Часто они имеют не самое высокое качество.



Первые шаги

Хорошо, если принято решение замены проводки в квартире. Но как быть? С чего начать?

Первое — определить тип проводки.

Принято 2 вида: открытая и закрытая проводки.

Открытая проводка – проводка, при которой провода размещаются вдоль стен, потолков, несущих конструкций. Фактически кабель, или провод виден.

Открытая проводка получила распространения в домах очень старого типа. Её удобно прокладывать на дачах, или в местах, не приспособленных для жилья.

Скрытая (закрытая) проводка – кабели, провода расположены внутри стен, между несущих конструкций здания, в полах. Получила распространение в более современных домах.

---

Стандарты при монтаже проводки



Кроме того, существуют специальные стандарты, устанавливающие, как именно безопасно проводится проводка. Всё это описано в «Правилах устройства электроустановок» (ПЭУ сокр.).

Здесь устанавливаются стандарты на расцветку проводов.

Провод «Фаза» — коричневого/чёрного/белового цветов;

Синий провод – ноль/рабочее заземление;

Провода, чередующиеся полосами зелёного/жёлтого цветов обозначают заземление, «Земля».

Пример расцветки проводов при 3х фазной системе электрической подачи:

Жёлтый – фаза А;

Зелёный – фаза В;

Красный – фаза С;

Синий – Ноль;

Провод, чередующийся полосами жёлтого и зелёного цветов – защитное заземление.

Современное строение любого типа невозможно представить без розеток. К ним также существуют определённые требования ПЭУ:

Розетка должна соответствовать току не менее 10А с защитным контактом. К счастью, современные розетки рассчитаны на ток 16А, именно такие и рекомендуются к установке. Будет отлично, если розетки имеют защитные шторки, для предотвращения несчастных случаев с детьми. Расположение розеток обычно осуществляется на высоте 30-40 см от пола.

Материалы для монтажа проводки

Итак, что же может пригодиться для монтажа электропроводки в квартире? В первую очередь это кабели. Тут нужно правильно подобрать сечение, материал. Существуют также определённые требования, куда и какие кабели прокладывать. Пример: на розетку обязательно протягивается медный провод, имеющий сечение 2,5мм/кв.  одной жилой.

Далее монтажные коробки – именно здесь соединяются и защищаются кабели. Также желателен автоматический выключатель – он позволит обезопасить помещение от пожара в случае короткого замыкания.

Прежде чем монтировать розетку потребуется подрозетник, сделанный из пластика. Стоит очень дёшево, монтаж очень простой.

Для защиты кабелей от механических повреждений используется гофра. Чтобы соединить провода используются клеммы, или более дешёвый аналог – колпачки.

Они изолируют места скрутки проводов. Для фиксации кабелей розеток и прочих, используется алебастр.

При монтаже кабелей следует придерживаться главного правила – кабели укладываются только вертикально или горизонтально. Никаких диагональных скручиваний быть не должно. Вдоль стен прокладывайте вертикально, а горизонтально – вдоль потолков.

Если есть неуверенность в своих силах, лучше не рисковать. Ведь электропроводка – вещь не такая простая, как кажется на первый взгляд. Она потребует определённых знаний, как при проектировании, так и при монтаже. Сейчас много фирм, где вы можете заказать замену электропроводки в квартире. И, конечно же, никогда не забывайте об элементарных правилах безопасности при работе с электричеством: работайте только с обесточенной проводкой (используйте мультиметр для проверки), пользуйтесь инструментом только с изолированными ручками.

Электропроводка в частном доме

Современная человеческая жизнь совершенно не может быть комфортной без электричества. Когда его нет, кажется, что жизнь остановилась, ведь любой бытовой прибор или электроинструмент требует подключения к электросети. Иногда без электричества не получится даже приготовить еду, не говоря уже о нормальном освещении жилища.

Поэтому, если вы задумались о строительстве, то схема электропроводки в частном доме должна стать приоритетным вопросом, которому следует уделить особое внимание. Необходимо все продумать и рассчитать до мелочей, чтобы никакая малейшая ошибка или неточность в прокладке и подключении электросети не привела в будущем к поломке бытовых приборов или, что еще хуже, к пожару и огонь.

Содержание

• Зачем нужен контур?
• Документы
• Вход планирования
  • Air Inlet
  • Подземный вход
• Расчет нагрузки
• Распределительная плата
• Планирование внутреннего источника питания
  • Открытые проводки
99 9
• 1111111111119
• 1111111011111111111111119 гг.

  Зачем нужна схема?

  Схема электропроводки в частном доме – это чертеж, на котором нанесены все основные блоки питания:

  • Вводная линия, которая проводится ответвлением от основной линии электропередач к самому дому.
  • Место установки распределительного щита.
  • Защитные устройства и электросчетчик.
  • Места установки распределительных коробок, выключателей и розеток в помещениях и помещениях.
  • Маршруты прокладки электропроводки от распределительных коробок до коммутационных аппаратов.
  • Места установки элементов осветительной сети (люстры, бра, светильники).

  К тому времени, когда вы будете делать электропроводку в доме, желательно уже четко определиться, где будет располагаться основная бытовая техника – холодильник, кондиционер, стиральная машина, водонагреватель, посудомоечная машина. Это нужно для того, чтобы сразу монтировать розетки рядом с оборудованием, а не растягивать их потом по всему несущему помещению.

  Если ваше здание относится к типовому, которое возводила строительная компания (как сейчас строят целые коттеджные поселки), то вам должны предоставить проект здания и схему электропроводки. В случае, когда строительство ведется самостоятельно, для каждого дома разрабатывают свою личную схему. Но в обоих вариантах основные назначения схемы одинаковы:

  1. Если у вас есть готовый схематический чертеж, вы можете составить список материалов, которые потребуются для выполнения электропроводки в доме. Это поможет вам сэкономить деньги. То есть, имея на руках список, можно пройтись по разным торговым точкам, спокойно определиться, выбрать самые качественные и наиболее подходящие по цене электротовары. Вы не купите ничего лишнего и в то же время убережете себя от ситуации, когда монтаж уже сделан, но каких-то материалов не хватает, и вы срочно бежите в первый попавшийся магазин, чтобы купить их по любой цене.
  2. Схема подключения даст возможность определить максимальную нагрузку каждого электроагрегата, что позволит правильно подобрать сечение проводов, рассчитать общую мощность, подобрать необходимые защитные устройства и вводной кабель.
  3. Также схема поможет вам грамотно и рационально спланировать последовательность работ.

  Оформление документов

  Будьте готовы к тому, что электропроводка в частном доме также потребует ваших нервов, ведь для получения разрешения на выполнение работ вам потребуется:

  1. Обратитесь в организацию, имеющую на балансе ЛЭП, от которой планируется подключение ввода. Они должны выдать технические условия (ТУ) на это подключение.
  2. Следующей будет организация или коммерческая фирма, которая по выданным техническим условиям составит проект.
  3. Опять же, в энергоснабжающей организации нужно будет согласовать проект и написать заявку на подключение (на магистральной линии это должны сделать их электрики).
  4. Изготовленная вводная линия должна быть проверена специальной электротехнической лабораторией, после чего выдается протокол о том, что ввод прошел проверку и пригоден к эксплуатации.
  5. Теперь вводной кабель вводится в распределительный щит и подключается к вводу электросчетчика, который должен быть опломбирован представителями энергоснабжения. После того, как счетчик, проводка в доме сделана своими руками, или можно пригласить специалистов, никакие другие организации вам уже не понадобятся.
  6. Последнее, что вам осталось, это заключить договор с энергоснабжающей организацией на поставку электроэнергии с их стороны, и на своевременную оплату потребленных киловатт-часов с вашей.

  Ввод расписания

  Самое главное отличие электрики в квартиру от в частный дом — реализация ввода. В многоэтажных домах ввод идет в диспетчерскую, а оттуда уже разводка идет в квартиры. А для частного дома необходимо выполнять отводку от проходящей рядом магистрали. От того, насколько грамотно и правильно вы это сделаете, зависит надежность, качество и безопасность электроснабжения. Есть два пути:

  • Установка воздухозаборника с кабелем или изолированным проводом.
  • Прокладка подземного кабельного ввода.

  Перед прокладкой вводной линии для частного дома очень важно продумать и спланировать ее так, чтобы она была устойчива к сильному ветру, а также не несла опасности поражения человека электрическим током в дождливую, снежную или мокрую погоду погода.

  Воздухозаборник

  Такой ввод по воздуху заключается в протягивании провода или кабеля от ближайшей опоры магистральной линии электропередачи до жилищной конструкции.

  Сразу хочу предупредить, что подача воздуха будет рациональна, если расстояние от опоры до дома меньше 20 м. В случае, когда пролет больше 20 м, потребуется установка еще одной дополнительной опоры , которые могут находиться на территории вашего сайта. Эта мера необходима для того, чтобы уменьшить механическую нагрузку на провод. При очень большом пролете существует вероятность того, что провод может порваться под воздействием сильного ветра или под собственным весом.

  Как правильно сделать воздухозаборник?

  1. Необходимо просверлить отверстие в стене здания и вставить в него кусок металлической трубы или специальной пластиковой гофры (диаметр отверстия и трубы будет зависеть от сечения вводного провода).
  2. На стене снаружи дома закрепляется кронштейн с установленным на нем изолятором.
  3. Теперь необходимо натянуть стальной трос между двумя изоляторами (один на кронштейне, второй на траверсе опоры, из которой сделаны ответвления).
  4. Вводной провод или столбовой кабель соединяется с линейными проводами. Затем его прокладывают по кабелю до дома, где протягивают через проделанное в здании отверстие. Через каждые 0,5-0,6 м провод желательно крепить к натянутому стальному тросу пластиковыми или металлическими хомутами.

  Всё, вводной кабель зашёл в здание, где будет вводиться в распределительный щит. Как видите, ничего сложного, но здесь следует учитывать некоторые нюансы:

  • Очень важно обеспечить достаточное натяжение стального троса.
  • Провод должен крепиться к кабелю свободно, без натяжения.
  • Расстояние от земли до провода должно быть не менее 3,5 м.
  • Кабель и присоединенный к нему вводной провод по всей длине не должны касаться подсобных строений, деревьев и высоких кустов.
  • Место входа провода непосредственно в дом должно быть опломбировано. После того, как он затянут в трубу, все оставшееся пространство нужно заполнить пенополиуретаном. Можно использовать и другой вариант – плотно утрамбовать его минеральной ватой из негорючего материала.

  Оптимальным вариантом для ввода воздуха в дом является СИП (СИП). Во-первых, его изоляция выполнена из материалов, пригодных для эксплуатации в условиях солнечных лучей и осадков, а также выдерживающих значительные перепады температур. Во-вторых, под изоляционным слоем, помимо алюминиевых жил, находится стальной трос. То есть при монтаже такого провода нет необходимости протягивать отдельный несущий трос.

  Если для частного домостроения нужно однофазное напряжение (220 В), то нужен двухжильный провод. В случае, когда необходимо трехфазное напряжение (380 В), необходим четырехжильный провод. Минимальное сечение проводов СИП 16 мм ² .

  Как осуществляется монтаж воздушного ввода электричества можно увидеть в этом видео:

  Подземный ввод

  Прокладка вводного кабеля в земле имеет ряд преимуществ перед воздушным способом:

  1. Надежность повышена за счет того, что кабель не подвергается резким перепадам температуры, атмосферным осадкам, сильному ветру.
  2. Стиль и архитектурное решение участка имеют завершенный вид, то есть не испорчены натянутым тросом с закрепленным проводом или дополнительной опорой. Как правило, именно по этой причине все элитные коттеджи и загородные дома имеют подземную связь.
  3. Если это загородный дом, в котором люди живут только летом, а зимой домостроение пустует, есть вероятность, что хулиганы или вандалы вырежут и украдут подъезд. Это вряд ли произойдет в подземных установках.
  4. В случае короткого замыкания и возникновения электрической дуги на подземном вводе вероятность нанесения ущерба имуществу и людям практически отсутствует. А при наличии воздухозаборника возникший пожар может распространиться на здания. Так что высокая пожаробезопасность при прокладке кабелей в земле является очень важным преимуществом, особенно для домов из дерева.

  Но не все так идеально, почва тоже достаточно агрессивна. Химический состав почвы со временем может вызвать коррозионные процессы, которые приведут оболочку кабеля в негодность. При этом сама почва может провисать и вспучиваться, сдвигаться и промерзать. Грунтовые воды, грызуны и микроорганизмы, а также давление со стороны корней крупных деревьев также окажут свое влияние. Поэтому, если вы решили провести электричество в дом подземным способом, позаботьтесь о защите кабеля, проложите его в пластиковой или металлической трубе.

  Ну и главный минус подземного ввода — земляные работы. Во-первых, они должны быть согласованы с кучей всевозможных организаций, у которых может быть что-то проложено на этой земле – водопроводные, газовые или канализационные трубы; теплотрасса; магистральные кабельные линии электропередач; линии телефонной связи. Во-вторых, для прокладки кабеля в земле потребуется копать траншею, а это дополнительные (и приличные) затраты. Самостоятельное выполнение займет много времени и сил. В случае, если вы будете нанимать кого-то для выполнения земляных работ, потратьте деньги в денежном выражении.

  Для того, чтобы лучше понять объем работ, рекомендуем посмотреть следующее видео:

  Так что перед тем, как сделать электропроводку в доме, сначала взвесьте все за и против, учтите достоинства и недостатки, выберите наиболее подходящий вариант выполнения ввода. А когда с внешним блоком питания покончено, можно смело приступать к установке внутреннего.

  Расчет нагрузки

  Монтаж электропроводки в частном доме своими руками требует предварительных головных работ, то есть умственной работы, а именно нужно рассчитать, какая нагрузка будет у вашей домашней электросети. Чтобы вам было легче, разделите всех потребителей электроэнергии на группы:

  • Элементы освещения.
  • Кухонная техника (холодильник, вытяжка, хлебопечка, электроплита и духовка, электрочайник и кофеварка, мультиварка и микроволновая печь и др.).
  • Маломощные бытовые приборы и электроприборы (компьютер, телевизор, музыкальный центр и др.).
  • Кондиционеры.
  • Электрическое отопление.
  • Сантехника (водонагреватель, фен и стиральная машина).
  • Электроинструмент, применяемый в подсобных помещениях (перфоратор, электродрель, электрическая газонокосилка, насос и др.).

  Суммируйте мощности всех устройств. Исправьте полученную цифру, умножив на 0,7 (это общепринятый коэффициент одновременности включения приборов). Обратите внимание, что мощность каждой группы не должна превышать 4,5 кВт. Исходя из рассчитанной нагрузки, определитесь с сечением и маркой проводов. Электропроводка в частном доме делается медными проводами. Для скрытой прокладки выбирают марки ВВГнг, ПУНП, ВВГ, для открытой прокладки – ПУГВП, ПУГНП. Электропроводка, выполненная в частном доме такими проводами, будет иметь достойный срок службы (около 10 лет), минимальные потери и безопасную эксплуатацию.

  Распределительный щит

  Нормативное место установки щита никак не нормируется. Единственное условие – он должен располагаться на расстоянии не менее 1 м от трубопроводов (имеются в виду любые трубы – газовые, водопроводные, канализационные).

  В каком помещении лучше монтировать щит тоже нигде не указано. Многие предпочитают устанавливать его в каких-то подсобных помещениях, где будет удобно выполнять коммутацию, или располагать у входа в дом. В любом случае старайтесь соблюдать простые правила:

  1. Это помещение не должно быть пожароопасным (например, котельная). Не храните газовые баллоны и легковоспламеняющиеся вещества вблизи распределительного щита.
  2. Необходимо, чтобы помещение, в котором находится заслонка, было сухим, то есть нежелательно устанавливать ее рядом с ванной комнатой.
  3. К приборной доске должен быть свободный доступ, не устраивать склад из помещения, где она находится.

  Сама панель содержит:

  • счетчик электроэнергии;
  • вводной автомат, он отвечает за электроснабжение всего дома;
  • несколько автоматов для подключения отходящих пантографов в соответствии с их разбивкой на группы;
  Устройство защитного отключения (УЗО)
  • , которое работает в паре с вводным автоматом.

  Щиток можно установить в специально предназначенную для него нишу или просто повесить на поверхность стены.

  Если дом огромный в несколько этажей с банями, саунами, гаражами, то одного щита мало. В таких случаях на каждом этаже монтируется одна вводная панель и дополнительные.

  Планирование внутреннего источника питания

  Провести электропроводку в частном доме можно двумя способами — открытым и скрытым. Кратко рассмотрим каждый из них в отдельности.

  Открытая проводка

  Открытый способ прокладки проводов еще называют наружным, и чаще всего применяется в деревянных домах.

  Провода можно прокладывать:

  • в специальных пластиковых ящиках;
  • на фарфоровых изоляторах с помощью специального кабеля (так называемый стиль ретро).

  На схеме должно быть указано, по какой трассе вы собираетесь прокладывать кабели, и отмечены места установки крепежных элементов (изоляторов).

  Для открытой проводки применяют специальные наружные коммутационные устройства (розетки, выключатели).

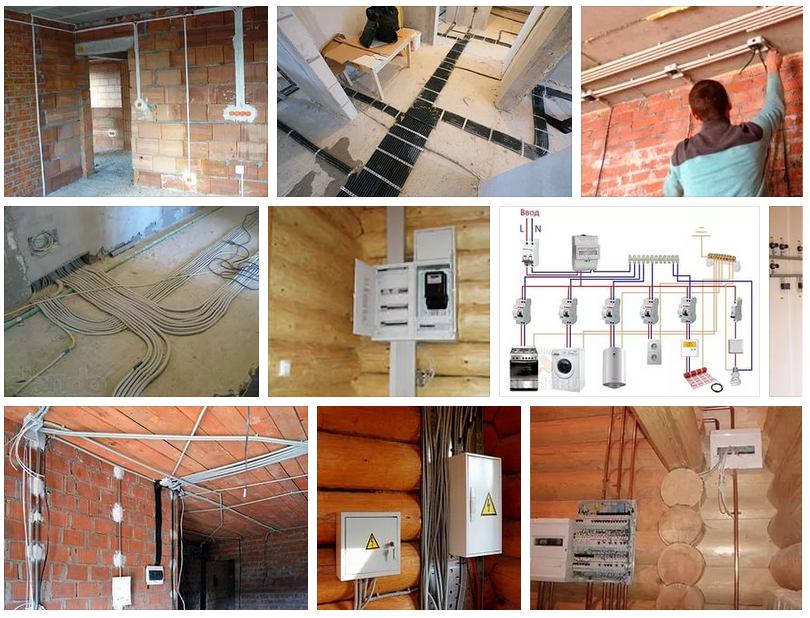

  Скрытая проводка

  Если конструкция бетонная, с большим количеством технологических пустот, применяется скрытый способ прокладки проводов. Это сложнее, так как сначала нужно сделать в стенах специальные пазы, называемые канавками, в которые будет укладываться провод или кабель. А после этого уложенные проводники еще нужно будет закрепить алебастровым или гипсовым раствором.

  Вам также понадобятся внутренние выключатели и розетки. Перед их установкой в ​​стенах делаются отверстия, в них с помощью раствора также закрепляются подрозетники, и только потом монтируются коммутационные аппараты.

  Скрытая проводка своими руками делается несложно, единственное, что может вызвать трудности, отнять много сил и времени – это изготовление штроб и отверстий.

  Правила и советы

  Все, что касается электромонтажных работ, регулируется Сводом правил устройства электроустановок (ПУЭ). Тем, кто серьезно занимается монтажом электропроводки, полезно на досуге ознакомиться с этой книгой. Здесь мы приведем самые основные и важные моменты, которые необходимо учитывать перед тем, как делать электропроводку в доме своими руками:

  1. Все распределительные коробки, розетки и выключатели должны быть легкодоступны (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую невозможно передвинуть).
  2. Заземляющий проводник должен быть прикреплен к приборам болтами.
  3. Выключатели монтируются на высоте 60-150 см от уровня пола, провода к ним подводятся сверху вниз.
  4. Все соединения проводов должны выполняться в распределительных коробках. Соединительные узлы должны быть надежно изолированы; запрещается соединять медные жилы с алюминиевыми.
  5. Розетки монтируются на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления должно быть не менее 50 см.
  6. Провода электропроводки не должны касаться металлических строительных конструкций здания (особенно для скрытой проводки обязательно учитывать этот момент при прокладке проводов в пазах).
  7. Количество розеток на помещение учитывается из расчета 1 коммутационный аппарат на 6 м ² район. Исключение составляет кухня, на ней можно смонтировать столько розеток, сколько необходимо для подключения всей бытовой техники.
  8. Горизонтальная прокладка проводов производится не ближе 15 см к потолку и полу. Провода размещают вертикально на расстоянии 10 см от дверных и оконных проемов. Провода электрической сети нельзя подносить к газовым трубам ближе, чем на 40 см.

  Надеемся, что весь этот разговор был не напрасным. Монтаж внешнего и внутреннего электроснабжения дома вы обязательно начнете с составления схемы. Подумайте всей семьей, где и какое оборудование вы хотите разместить, изложите все на бумаге, начертите все коммутационные устройства и маршруты проводки. Это значительно облегчит расчет количества необходимых материалов. Дальше останется только перенести вашу схему с бумаги на настоящие стены и заняться монтажными работами.

  Руководство домовладельца по электропроводке в жилых помещениях

  Нужна ли вашему новому дому новая система электропроводки? Спланируйте прямо сейчас с помощью этого полного руководства по электропроводке в жилых помещениях для домовладельцев.

  Ошеломляющие 211 310 фактических пожаров — именно столько произошло в Грузии с 2013 по 2017 год. Получается, что один пожар происходит каждые 12 минут.

  Приготовление пищи остается самой распространенной причиной домашних пожаров в штате. Однако многие другие были результатом ошибочного электричества. Старые дома подвержены более высокому риску возгорания электропроводки, поскольку в них все еще может использоваться первоначальная система электропроводки.

  Если ваш дом относится к таким, пришло время обновить электропроводку. Если вы строите новый дом в Грузии, вам также следует узнать о требованиях к электропроводке. Таким образом, вы можете убедиться, что ваша установка соответствует строительным нормам.

  Что еще более важно, это гарантирует, что ваш дом защищен от поражения электрическим током.

  Готовы узнать больше о проводке дома? Тогда обязательно продолжайте читать!

  Когда вам нужна новая электропроводка в доме?

  Установка новой электропроводки является обязательным условием для новостроек и пристроек. Добавление отдельной конструкции, такой как гараж, также требует новой или дополнительной проводки.

  Вам также может понадобиться автоматический выключатель с большей силой тока, если вы планируете пристройку к дому. Сегодня минимальный номинальный ток автоматического выключателя для новых домов в США составляет 100 ампер.

  Однако во многих старых домах установлены автоматические выключатели только на 60 ампер. Более того, большинству современных приборов требуется как минимум панель на 200 ампер.

  Если вы заменяете или добавляете новые приборы, ваш домашний выключатель может больше не поддерживать их. Вам также нужно будет обновить свой выключатель, иначе ваша электрическая система выйдет из строя.

  Как насчет обновлений или обновлений?

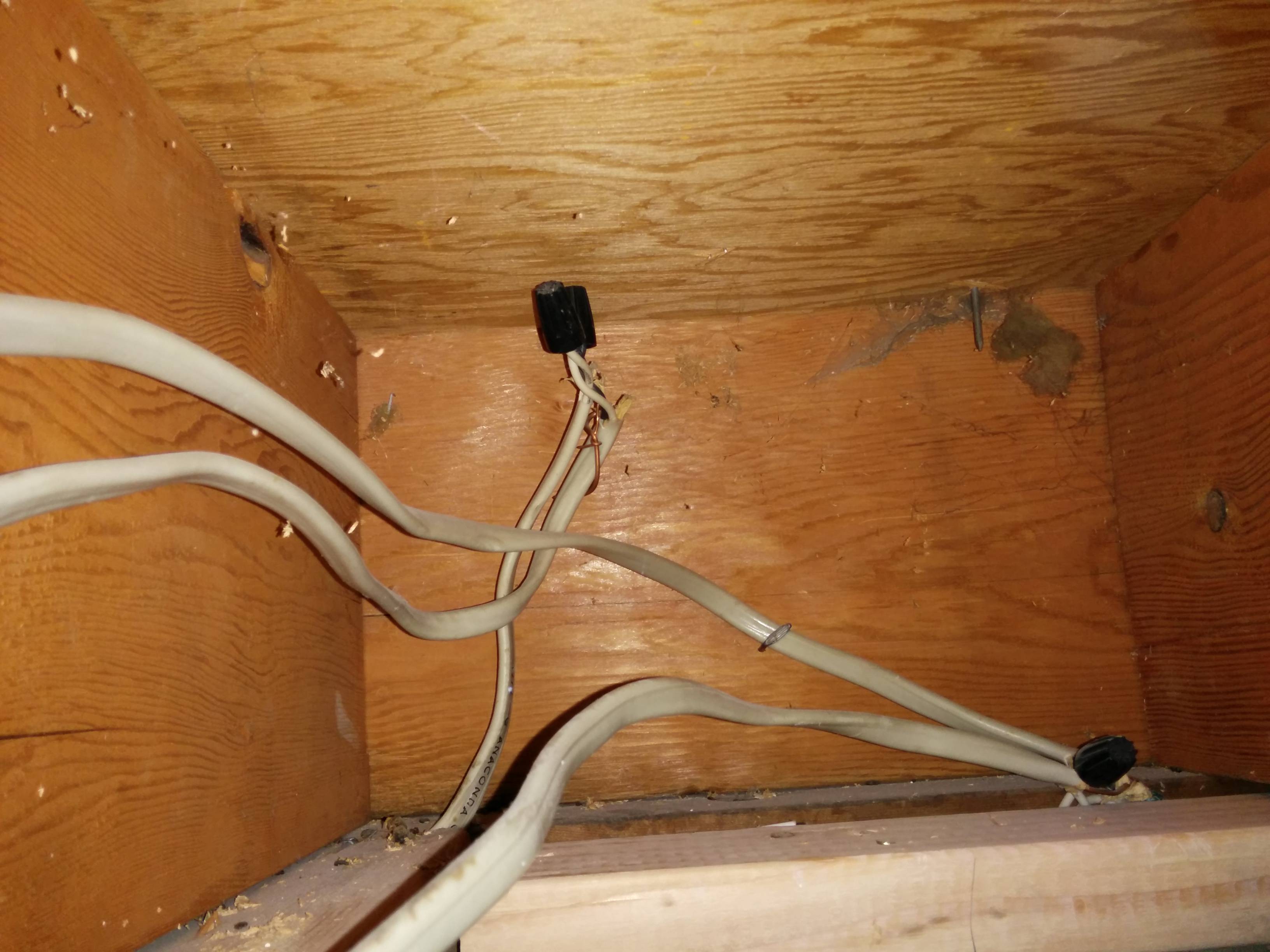

  Существующие дома уже могут потребовать замены электропроводки или электрической панели. Это особенно актуально для старых домов, в которых может быть устаревшая проводка или до сих пор используются блоки предохранителей.

  Сомневаетесь, пора ли обновить электрическую систему вашего дома? Ознакомьтесь со списком ниже, чтобы узнать о признаках того, что вам требуется замена электропроводки или модернизация электрической сервисной панели.

  Ваш дом был построен до 1985 года.

  Более половины всех занятых домов в США построены четыре десятилетия назад. Если ваш дом является одним из них или если он построен до 1985 года, в нем, вероятно, установлена ​​панель Federal Pacific Electric. Эти панели пользовались большим успехом в домах, построенных между 1960 и 1985 годами.

  В любом случае вам следует заменить их как можно скорее, поскольку миллионы панелей FPE неисправны. По мнению экспертов, эти неисправные электрощиты могут стать причиной до 2800 пожаров в домах. Эти неисправные устройства не могут автоматически отключиться даже при перегрузке.

  Мигающие огни

  Если это происходит при включении устройства высокой мощности, это признак того, что вам необходимо обновить панель. Это означает, что панель не может удовлетворить ваши фактические потребности в электроэнергии. Например, когда вы включаете электрический водонагреватель или кондиционер.

  Высокомощный прибор потребляет больше энергии, чем его мощность. В результате он пытается компенсировать это, временно отключив подачу питания к вашим источникам света.

  В этом случае как можно скорее обратитесь к лицензированному электрику для проверки электрооборудования. Таким образом, вы можете определить, являются ли ваши мерцающие огни результатом недостаточного размера панели. Если это так, то лучше всего обновить электрическую систему вашего дома.

  Увеличение числа срабатываний автоматического выключателя

  Автоматический выключатель должен срабатывать при перегрузке. Это безопасная конструкция, которая предотвращает затопление проводов чрезмерным током. Однако, если он часто срабатывает, это означает, что ваша электрическая панель больше не может удовлетворять ваши потребности в энергии.

  Требуется ли разрешение на электромонтажные работы?

  В Грузии разрешение на электроснабжение требуется для всех новостроек. Вам также необходимо получить это разрешение, если вы планируете произвести электрические изменения в существующем доме.

  Вам необходимо получить это разрешение, прежде чем вы сможете изменить или установить новую электропроводку и устройства. То же самое происходит при прокладке дополнительных электрических проводов, установке новой розетки или установке нового светильника. Для замены блоков предохранителей на автоматические выключатели также требуется это разрешение.

  Кто может выполнять электромонтажные работы?

  Из-за опасного характера электромонтажных работ лучше доверить эту работу профессионалам. Кроме того, в Персиковом штате только лицензированный электрик может оказывать электротехнические услуги. В зависимости от объема работы это может быть лицензия I или II класса.

  Запишитесь к одному из наших лицензированных электриков уже сегодня!

  Электрическая проводка на кухне

  В 2011 г. 64% домохозяйств США владели не менее чем шестью бытовыми приборами и электроникой. Среди них холодильник, посудомоечная машина и плита.

  Эксперты прогнозируют, что с годами количество бытовой техники будет увеличиваться. На самом деле, они прогнозируют, что к 2025 году стоимость рынка бытовой техники в США достигнет 59,76 млрд долларов. Сегодня новым кухням требуется как минимум семь контуров только для стандартных приборов.

  Вот еще несколько моментов, о которых следует помнить, проводя или меняя электропроводку на кухне.

  Выделенные цепи

  Некоторым бытовым приборам также требуется собственная выделенная цепь, например, электрической плите. То же самое касается посудомоечных машин, систем утилизации мусора, холодильников и микроволновых печей.

  GFCI Protection

  Каждый год в США происходит не менее 30 000 травм в результате шоковых происшествий. Электротравмы также являются причиной примерно 5% госпитализаций в ожоговые отделения.

  Вот почему прерыватели цепи замыкания на землю (GFCI) теперь являются обязательными в США. GFCI — это устройства, размещаемые на электрических розетках для предотвращения таких поражений электрическим током. Они также встречаются в автоматических выключателях и удлинителях.

  Работа GCFI заключается в отслеживании дисбаланса электрического тока. Затем они автоматически отключают питание при возникновении такого дисбаланса. Скорость, с которой они отключают питание, помогает уменьшить воздействие блуждающего тока на ткани человека.

  На кухне сосуд с защитой GCFI является обязательным условием для посудомоечной машины. Любые другие емкости в пределах шести футов от раковины также нуждаются в защите GFCI.

  Электропроводка в ванной комнате

  Поскольку в ванных комнатах всегда присутствует вода, все розетки должны иметь защиту GFCI. Количество цепей, которые вам нужно подключить к вашей ванной комнате, зависит от используемых вами приборов. Если у вас есть вытяжной вентилятор со встроенным нагревателем, для этого вам понадобится выделенная цепь.

  Требования к электропроводке в гостиной

  Несмотря на то, что гостиная не так прожорлива, как кухня, она все же может потреблять небольшое количество энергии. Особенно, если у вас есть полная и мощная развлекательная система. По крайней мере, у вас должна быть стандартная 120-вольтовая 15- или 20-амперная цепь для жилой зоны.

  На каждые 12 футов стены должна быть установлена ​​настенная розетка. Отдельный участок стены шириной более 2 футов также должен иметь по крайней мере одну розетку.

  Электропроводка для столовой

  Если в столовой есть электроприбор высокой мощности, для него может потребоваться отдельная цепь. Примером может служить микроволновая печь, для которой может потребоваться собственная схема на 20 ампер. Требования к настенным розеткам такие же, как и в гостиной.

  Электропроводка в спальне

  Требования к розетке для спальни такие же, как и для гостиной. Однако для комнатного или оконного кондиционера нужен отдельный контур.

  Требования к электрическому освещению

  Что касается требований к освещению, то 75% постоянных светильников должны быть высокоэффективными лампами. Для нового дома подумайте о том, чтобы перейти на 100%, чтобы вы могли получить максимальную энергоэффективность. Однако, если у вас старый дом, убедитесь, что ваша текущая установка может вместить современные источники света.

  Кроме того, если вы планируете модернизировать встраиваемые системы освещения, рассмотрите возможность использования светодиодных ламп. Светодиодные лампы преобразуют до 90% энергии, которую они используют, в свет. Лампы накаливания, с другой стороны, преобразуют только 10% энергии, которую они потребляют.

  Несмотря на свою яркость, светодиоды потребляют на 80% меньше энергии, чем лампы накаливания. Они также потребляют на 40% меньше энергии, чем люминесцентные лампы. В довершение всего, светодиодные фонари имеют колоссальный срок службы 50 000 часов.

  Имейте в виду, что рядом с дверью каждой комнаты также должен быть выключатель света. Это необходимо для обеспечения надлежащей видимости при входе в помещение. Выключатель может быть как для потолочного, так и для настенного освещения.

  Защита от дугового замыкания

  С 2017 г. Национальный электротехнический кодекс (NEC) требует защиты от дугового замыкания (AFCI). AFCI — это устройства, защищающие от искрения или искрения, которые могут привести к пожару. Они нужны вам в дополнение к требуемым по закону устройствам GFCI.

  AFCI необходимы для всех областей нового строительства домов. Единственными местами, где они не требуются, являются ванные комнаты, гаражи и открытые площадки. Все 15- и 20-амперные цепи должны иметь защиту AFCI.
