Прокладка водопровода в частном доме: Водопровод в частном загородном доме своими руками: устройство, прокладка и монтаж

Содержание

нормы и правила, технология строительства и прокладка водопровода в земле

Зимний водопровод для загородного дома – единственный способ обеспечить комфортное проживание круглый год. Для этого в любом случае необходима прокладка водопровода и канализации на улице – внешняя или дворовая. Не смотря на то, что водопровод нельзя назвать опасной или сложной инженерной системой, ее монтаж также требует знания определенных норм и правил. Только их соблюдение гарантирует долгую службу без порывов и замерзаний, а также чистоту питьевой воды и стабильность заявленного в проекте напора. Но все они не требуют специального оборудования или техники, и такой трубопровод на участке вполне возможно сделать своими руками.

Как сделать водопровод на даче: ширина траншеи и глубина укладки водопроводных труб

Первое о чем необходимо позаботиться перед тем, как сделать водопровод, – это получение всех разрешительных документов. Если речь идет о подключении к центральной системе водоснабжения, то это должен быть полноценный проект с указанием места врезки и рабочего напора системы.

Многие обслуживающие такие системы организации настаивают на проведении врезки их штатными специалистами. Для автономного водопровода такого разрешения не требуется. Кроме этого необходимо проверить участок в местах копки траншей на наличие уже проложенных коммуникаций (кабели связи и электропитания, газо- и водопровод, канализация). Для этого план участка необходимо предоставить в соответствующие учреждения, где и отметят места прохождения инженерных систем и глубину залегания.

После этого можно приступать к копке траншеи. В местах пересечения трубопровода с другими коммуникациями земляные работы проводятся вручную, на других участках допускается использование спецтехники. Ширина траншеи при прокладке водопровода СНиП регламентируется только для труб большого диаметра или при глубине более 3 м. Такие случаи в частном строительстве не рассматриваются, поэтому при ручной копке ее делают обычно 0,5-0,8 метра, а при использовании спецтехники она будет равна длине режущей кромки ковша.

Глубина прокладки водопровода зависит от климатических условий. Труба должна находится не менее, чем на 415 мм ниже проникновения в грунт нулевой температуры. Для северных широт это будет от 2 и более метров, для средней полосы 1,5-2 метра, для южных районов – 1-1,5 мета, в этих случаях заглубляют трубопровод, чтобы избежать нагрева воды в жаркий период. Но, чтобы сократить объем земляных работ, глубина прокладки водопроводных труб может быть снижена при использовании подогреваемых труб (воздухом или нагревательными кабелями). Также незначительно снизить глубину, можно используя теплоизоляционные материалы.

Нормы прокладки водопровода при параллельной укладке или пересечении с другими коммуникациями также регламентируются СНиП. При параллельной укладке должно соблюдаться расстояние по горизонтали от водопроводной трубы до:

водопровода – 1, 5 м
канализации – 0,2 между наружными стенками;
газопровода – 1м;
силовых кабелей – 0, 5м;
тепловых сетей – 1, 5 м.

При этом возможна укладка канализации и водопровода в общий бетонный короб.

При пересечении с кабелями и трубопроводами различного назначения водопроводную трубу укладывают ниже не менее, чем на 0, 6 метров. В случае необходимости это расстояние может быть сокращено до 0, 25 м. При пересечении с канализацией – водопровод должен проходить выше не менее чем на 0, 4 метра.

Для многих актуален вопрос, как проложить водопровод в земле под дорогами или другими мощеными участками. Согласно СНиП такие пересечении рекомендуется делать под углом 90 градусов (это максимально уменьшит участок, подвергающийся большим нагрузкам). В частном строительстве обычно используют так называемые проколы – выбивание толстостенной стальной трубой круглого отверстия (диметр должен быть больше диаметра укладываемого трубопровода) без нарушения поверхностного покрытия. При этом расстояние от верхней точки водопроводной трубы или ее футляра до поверхности должно быть не менее 0,6 метра.

Прокладка водопровода из пропиленовых труб: пересечение с канализацией и укладка под дорогой

Сегодня, решая для себя, как провести водопровод на даче, многие домашние мастера отдают предпочтение полимерным трубам из полиэтилена и полипропилена. Они намного меньше весят и в работе не требуют сложных и громоздких инструментов. Смонтировать такой трубопровод небольшого частного дома в течение одного дня под силу даже одному человеку.

Строительство водопровода начинается с точки врезки и устройства смотрового колодца. Согласно действующим нормам колодец должен иметь мощеное или бетонное дно, зазор до центральной трубы должен быть не менее 15 см. Сразу после врезки ставят запорный вентиль и врезается кран для слива трубопровода в случае необходимости. При прокладке труб от колодца к дому или другим потребителям рекомендуется соблюдать уклон 0,003 или устанавливать сливные краны во всех наинизших точках системы для опорожнения трубопровода. Колодцы предусматриваются во всех местах включения в схему запорной арматуры в земле.

Поскольку полимеры подвержены механическим повреждениям, чтобы защитить трубу от возможных подвижек грунта или камней в зимний период, рекомендуется прокладка наружного водопровода из пластика на песчаную подушку (100-150 мм) с последующей засыпкой песком (слой 100-150мм).

Прокладка водопровода Санкт-Петербург и область. Под ключ

Прокладка водопровода в частном доме

В наше время можно создать высокий уровень комфортных условий можно даже в деревнях, находящихся на значительном расстоянии от города. Если в частном доме есть водопровод, то в нем уже довольно комфортно можно жить. Дело остается за малым, если водопровода нет, то его необходимо проложить.

Конечно же, можно было бы засучить рукава и взяться самому за дело. Но в данном случае владелец частного дома самостоятельно сможет сделать только небольшую часть работы, ведь придется прокладывать сложную систему коммуникации, предварительно получив ордер на земляные работы. Поэтому, для того, чтобы не тратить лишние время и деньги лучше сразу доверить работу профессионалам, которые выполнят всю работу, начиная с проектной документации и заканчивая подключением к сетям водоснабжения.
Всю работу по прокладке водопровода в частном доме можно разбить на три этапа:

Необходимо разработать подробный план и определиться со схемой проведения водопровода (последовательное или коллекторное подключение).

Последовательное подключение устанавливается в небольших домах, где проживают один-два человека. В остальных случаях предпочтение отдается коллекторному подключению.
Определить протяженность водопровода и материал, который будет применяться при монтаже. При прокладке водопровода в земле обычно используют трубы из полиэтилена.
Сам процесс монтажа водопровода в земле и в доме.

Прокладка водопровода

Компания «ТеплоСтрой» предлагает услуги по прокладке водопровода в частные дома. Мы установили средние рыночные цены, которые вполне доступны для жителя нашей страны со средним достатком. Стоимость прокладки водопровода за метр зависит от ряда условий:

Во-первых, тип грунта и его водонасыщенность. От типа грунта зависит выбор основания укладки водопроводных труб: естественное, свайное, железобетонное, бетонное или песчаное.
Во-вторых, диаметр используемых труб и количество поземных коммуникаций. Диаметр труб зависит от запланированного потребления воды.

Стоимость прокладки водопровода

Наименование	Цена
Прокладка водопровода	от 100 руб за метр погонный

Кроме того, в стоимость наших услуг входит также:

Подготовка всей документации и получение ордера на земляные работы.
Монтажные работы по прокладке кабеля, а также ввода трубы в дом.
Монтаж колодца из железобетонных колец, установки счетчика, фильтра, запорной арматуры.
Специалисты нашей компании быстро отреагируют на Вашу заявку и в короткие сроки качественно выполнят всю необходимую работу.

Расчет системы для Вас после теста на 1 минуту!

Скидка на комплекс работ 10000 ₽ и Сервисное обслуживание на год в подарок!

Пройти тест

Прокладка траншеи наружного водопровода частного дома

Вступление

Частные загородные дома, чаще не имеют подключения к центральному водоснабжению. Каждый собственник дома решает проблему водоснабжения индивидуально. Прокладка траншеи и трубы водоснабжения от источника до дома никто не делает открыто. Все наружные инженерные коммуникации на участке принято выполнять скрыто, то есть в траншеях.

Глубина, ширина, размеры траншеи наружного водопровода

Для водопровода, в отличие от электрокабеля, нет строгой регламентации формы траншеи. Можно делать прямые, трапециевидные и смешанные траншеи.

Однако, рекомендовано делать траншею имеющей в сечении перевернутую трапецию, если траншея глубокая и/или грунт на участке сыпучий. Такое сечение уменьшает возможность обвала стенок траншеи и частично снижает вертикальную нагрузку на трубу, после засыпания. Ширина такой траншеи делается не менее 50 см на дне и 80 см (у поверхности).

Если глубина траншеи небольшая (о глубине чуть ниже) или вы используете машинную копку, можно сделать траншею прямой. При большой глубине прямой траншеи стенки придется укреплять щитами, до засыпки.

Важно! При устройстве траншеи не забываем про уклон в 5˚ водопровода в сторону источника.

Прокладка траншеи — Глубина траншеи наружного водопровода

Глубина прокладки траншеи зависит от сезонности водопровода. Зимний водопровод, предполагает глубину траншеи ниже уровня промерзания грунта.

Летний водопровод, отключаемый и сливаемый на зимний период, не требует глубокой траншеи. Однако, неглубокое закапывание трубы летнего водопровода, может физически разрушить некоторые типы труб из-за температурных колебаний в холодное время года.

Как определить глубину траншеи

Правильная глубина траншеи зависит от глубины промерзания грунта в вашем районе. Если вы участвовали в строительстве фундамента дома, то глубина промерзания грунта вам должна быть известна.

По справочникам, глубина промерзания в центральной России составляет 140-160 см. Минус 40% за счет снежного покрова. Плюс сама труба должна лежать ниже уровня промерзания на 50 см. Еще 20 см на песчаную подушку. Получаем глубину траншеи 150-170 см. Учитываем, что нижний уровень траншеи будет у кессона.

Важно заметить, что глубину траншеи можно уменьшить, если используется утепление водопровода и еще больше уменьшить, если используется система обогрева трубы греющим кабелем.

Прокладка траншеи наружного водопровода и её обустройство

Траншея для водопровода это строительное сооружение и к обустройству траншеи нужно отнестись ответственно.

Дно траншеи очищается от мусора и кусков земли;
На дне траншеи устраивается «подушка» из песка толщиной 15-20 см. Песок должен быть чистым и не содержать кирпичных, каменных и других твердых включений. Песок нужно утрамбовать, для лучшей трамбовки песок следует намочить;
В некоторых случаях, на дне траншеи под подушку делается подсыпка гравием или укладывается «тропинка» из целых кирпичей, шириной в один кирпич;
Если длина траншеи предполагает соединение трубы, в планируемом месте соединения нужно сделать удобный прямоугольный приямок глубиной 30 см.

Засыпка траншеи

После прокладки водопроводной трубы и её проверки, траншея засыпается. Засыпка траншеи производится слоями.

Первый слой над трубой делается из песка или просеянного (не глиняного) грунта толщиной 30 см. По правилам, песок засыпается слоями по 10 см с ручной трамбовкой каждого слоя (достаточно постукивания лопатой). Механическая трамбовка над трубой запрещена.

На слой песка укладывается сигнальная лента. Она в будущем остановит копателей и просигнализирует, что дальше идет инженерная коммуникация.

Обратная засыпка грунта проводится после его очистки от мусора. Засыпка водопроводной траншеи строительным мусором запрещена.

Если труба прокладывается зимой, то первая засыпка трубы делается сразу, а обратная засыпка делается после оттаивания грунта.

Примечание: Слово запрещено, странно звучит в советах собственнику дома по оборудованию своих коммуникаций. Вряд ли рачительный собственник будет закидывать водопроводную трубу битым кирпичом.

Итог

Прокладка траншеи наружного водопровода частного дома и её засыпка завершена. Можно переходит к другим работам по устройству водоснабжения частного дома.

Нормативные документы

СНиП 2.04.02-84. Водоснабжение. Наружные сети
СП 40-102-2000. Полимерный водопровод

©Elesant.ru

Статьи по теме

Монтаж систем водоснабжения и водоотведения — цена работ под ключ

Установка водонагревателя проточного типа с подключением	шт.	от 1500
Установка и подключение водонагревателя, бойлера накопительного типа	шт.	от 1500
Разводка труб — ХВС, ГВС открытого типа (металлопластиковые, полипропиленовые, медные, стальные, чугунные трубы),	м. п.	от 150
Прокладка труб системы водоснабжения ХВС, ГВС в штробе (штробление — кирпич, гипс), скрытого типа	м. п.	от 150
Сборка труб ХВС, ГВС в штробе (штробление — бетон, пенобетон, пеноблок)	м. п.	от 450
Копка/рытье траншеи (выкопать траншею) под коммуникации — вручную, аренда мини экскаватора	м. п.	от 1000
Прокладка/укладка труб в грунт от колодца, скважины до дома	м. п	от 150
Установка повысительного/поверхностного насоса с подключением	шт	3000
Установка скважинного насоса к системе водоснабжения + подключение	шт	3500
Установка погружного колодезного насоса + подключение	шт	3500
Сборка насосной станции с подключением	шт.	3000
Монтаж гидроаккумулятора, гидробака с подключением к системе водоснабжения	шт.	2000
Обустройство слива в колодце + установка сливного крана	шт.	2000
Монтаж реле давления, редуктора + подключение	шт	от 1000
Монтаж обратного клапана, установка на напорную трубу или насос	шт	500
Установка манометра с подключением	шт	от 400
Монтаж шарового крана, установка вентиля	шт	от 300
Утеплитель для водопроводных труб (укладка в термофлекс)	м. п.	100
Установка фильтра грубой очистки воды. Обустройство грязевика с подключением	шт.	400
Монтаж фильтров тонкой очистки	шт.	700
Установка фитингов для соединения труб (тройники, муфты, уголки, сгоны и т.д.)	шт.	от 200
Монтаж клапана зимнего сброса воды	шт.	от 3500
Сварка стальных труб	за метр погонный или стык	от 150
Пайка полипропиленовых, пластиковых труб	за метр погонный или стык	от 150
Штробление стен (гипс, кирпич, бетон)	м. п.	от 200
Штробление без пыли	м. п	от 400

Прокладка и ремонт канализации, водопровода в частном доме по низким ценам в Туле

Наша компания осуществляет прокладку и ремонт наружных сетей (водопровод, канализация), а также перенос действующих сетей многоэтажных жилых домов, коттеджей, общественных и промышленных зданий. Кроме того, мы занимаемся работами по их газоснабжению. Сотрудники фирмы «Аспект» максимально профессионально подходят к монтажу наружных коммуникаций, ведь от его качества зависит комфорт владельцев квартир, коттеджей, офисов.

При работе нами используется только современное оборудование и инструменты. Монтаж идет с соблюдением актуальных госстандартов в области строительства и требований безопасности.

Прокладка водопровода

В городском строительстве прокладка системы водоснабжения представляет собой подключение к центральной водопроводной сети, в коттеджной застройке она необходима для создания автономного забора воды из водоемов или скважин. Для монтажа водопроводной сети мы используем трубы из полипропилена или полиэтилена низкого давления (ПНД).

Работы над прокладкой водопровода мы начинаем с подбора оборудования для монтажа. Затем сотрудники компании занимаются изготовлением повысительных установок и узлов учета воды с последующей их установкой. После монтажа водопроводной сети мы осуществляем ее врезку в существующую сеть (в том числе и под давлением), устанавливаем гидранты и запорную арматуру. Само собой, сдав проект, в дальнейшем мы проводим его сервисное и гарантийное обслуживание.

Прокладка канализации

Комфортные санитарно-гигиенические условия проживания во многом определяются рофессионально выполненным монтажом канализации.

Работы над прокладкой канализации, как и в случае с водопроводом, мы начинаем с подбора соответствующего оборудования. Мы осуществляем монтаж наружной и внутренней канализации, водостока, дренажных систем, прокладку самотечной и напорной канализации.

Также мы занимаемся установкой колодцев, септиков, накопителей, КНС в Рязани и Туле. После врезки канализации наши мастера производят монтаж запорной арматуры. Отметим, что на сдаче проекта наше с вами сотрудничество не закончится: в дальнейшем мы будем проводить его сервисное и гарантийное обслуживание.

Выбор «случайной» компании для монтажа водопровода/канализации может обернуться для вас продолжительными работами, которые, к тому же, наверняка недешево обойдутся, а итоговый результат может вообще разочаровать вас. Обращайтесь к нашей фирме! Мы много лет работаем на рынке, успешно завершили сотни проектов, в штате компании – только квалифицированные мастера с солидным опытом. При сдаче проекта мы представляем заказчику все необходимые документы. На все устанавливаемое оборудование у нас имеются сертификаты, гарантийные обязательства поставщиков и инструкции по эксплуатации.

Мы проводим строительные, отделочные и ремонтные работы на высочайшем уровне. Монтаж наружных сетей нашими сотрудниками — гарантия их длительной эксплуатации!

Монтаж и прокладка систем водоснабжения для частного дома в Минске

Прайс на услуги

Установка систем водоснабжения
Наименование услуги	Стоимость
Бурение скважины м/п	от 45 руб
Монтаж насосной станции	от 80 руб
Прокладка водопровода через землю в дом	от 100 руб
Монтаж точки водопровода	от 40 руб
Штробление стен м. п.	10 руб

Водопровод в частном доме – одна из самых главных инженерных коммуникаций. Поэтому монтаж водопровода в частном доме лучше доверить профессионалам.

Вода в частный дом поступает из скважины, либо выполняется врезка в центральную магистраль водопровода.

В случае, если монтаж водопровода выполняется из скважины, в обсадную трубу в скважину опускается погружной насос, которые качает воду из недр земли в частный дом. Для создания давления при монтаже трубопровода не редко используется насосная станция (гидрофор). Подбирается насос, и насосная станция исходя из характеристик пробуренной скважины (столб воды, глубина и т.д.)

На входе в дом, для фильтрации воды от мелких частиц песка, в водопровод монтируется фильтр-колба. Также ставится шаровой кран для возможности открытия / закрытия подачи воды в дом.

Вода со скважины поступает в котел отопления, который разогревает воду до заданной температуры. Из котла вода поступает на контур отопления: в радиаторы отопления и теплый пол. Второй контур – водоснабжение т.е. смеситель, душевая кабина, стиральная машина и т.д.

Для грамотного монтажа водопровода по частному дому необходимо составить схему с расположением всех точек водопровода. Это поможет при подсчете материала и монтаже водопровода. В качестве труб водоснабжения используются полипропиленовые трубы и металлопластиковые трубы. При большой площади дома и большом количестве водопроводных точек не лишним будет включить в систему водопровода коллектор. Коллектор водопровода – распределяет воду на все водопроводные точки отдельной линией, т.е. везде будет одинаковое давление и напор, в независимости как далеко будет идти труба.

Стоимость монтажа водопровода в частном доме составляет от 200 BYN и выше в зависимости от объема работ. Позвоните нам, и наш мастер приедет к вам на осмотр бесплатно, озвучит цену и согласует сроки выполнения работ. Также мы осуществи подбор оборудования

На все выполненные услуги по монтажу радиаторов отопления заключается официальный договор. После того, как мастер выполнил монтаж, вы подписываете акт выполненных работ. На все работы предоставляется фирменная гарантия.

Заказать бесплатный выезд специалиста для точного расчета можно по телефонам:

+375 (29) 672-45-18 velcom, +375 (29) 772-45-18 мтс.

Также вы можете заказать обратный звонок в рубрике Обратная связь.

Водопровод в частном доме из колодца это просто?

Отсутствие центрального водоснабжения может стать серьезной проблемой загородного дома. Прокладку инженерных сетей осуществляют на этапе строительства дома, однако можно обустроить сие и после завершения основных работ.

Наиболее простым и эффективным решением этой проблемы является организация забора воды из колодца. Соблюдение технологии возведения водопровода позволит обеспечить дом требуемым количеством воды под достаточным напором.

Исключение необходимости бурить водозаборную скважину становится следствием того, что цена на работы значительно сокращается.

к содержанию ↑

Плюсы и минусы водоснабжения от колодца

К преимуществам такой системы относят:

отсутствие необходимости оформления бумаг;
отсутствие счетов за воду;
высокое качество жидкости;
автономность системы.
низкая стоимость работ;
продолжительный срок службы колодца.

Среди недостатков стоит отметить:

проникновение талой воды из-за нарушения технологии установки бетонных колец;
ухудшение качества воды из-за неправильного расположения источника;
нарушение баланса внутренних вод из-за неподходящего места может привести к тому, что они подмоют основание дома и заболотят почву.

к содержанию ↑

Основные элементы водопроводной системы

Водопровод – это система труб и других элементов, выполняющая функцию передачи воды из колодца к потребителям в доме.

Главными составляющими системы являются:

Погружной насос, на выбор которого влияет глубина колодца, его диаметр, расстояние до дома. При этом учитывают такие параметры, как производительность, мощность, материал корпуса и наличие термозащиты.
Водоподъемные трубы, предназначенные для подачи воды из источника к дому. Для этих целей подойдут полипропиленовые трубы, которые характеризуются простотой монтажа. При этом они не подвержены коррозии в отличие от металлических изделий и не сказываются на вкусовых качествах воды.

Наибольшее распространение получили металлопластиковые трубы благодаря своей способности сгибаться под любым углом, что позволяет выполнять водопровод любой конфигурации.

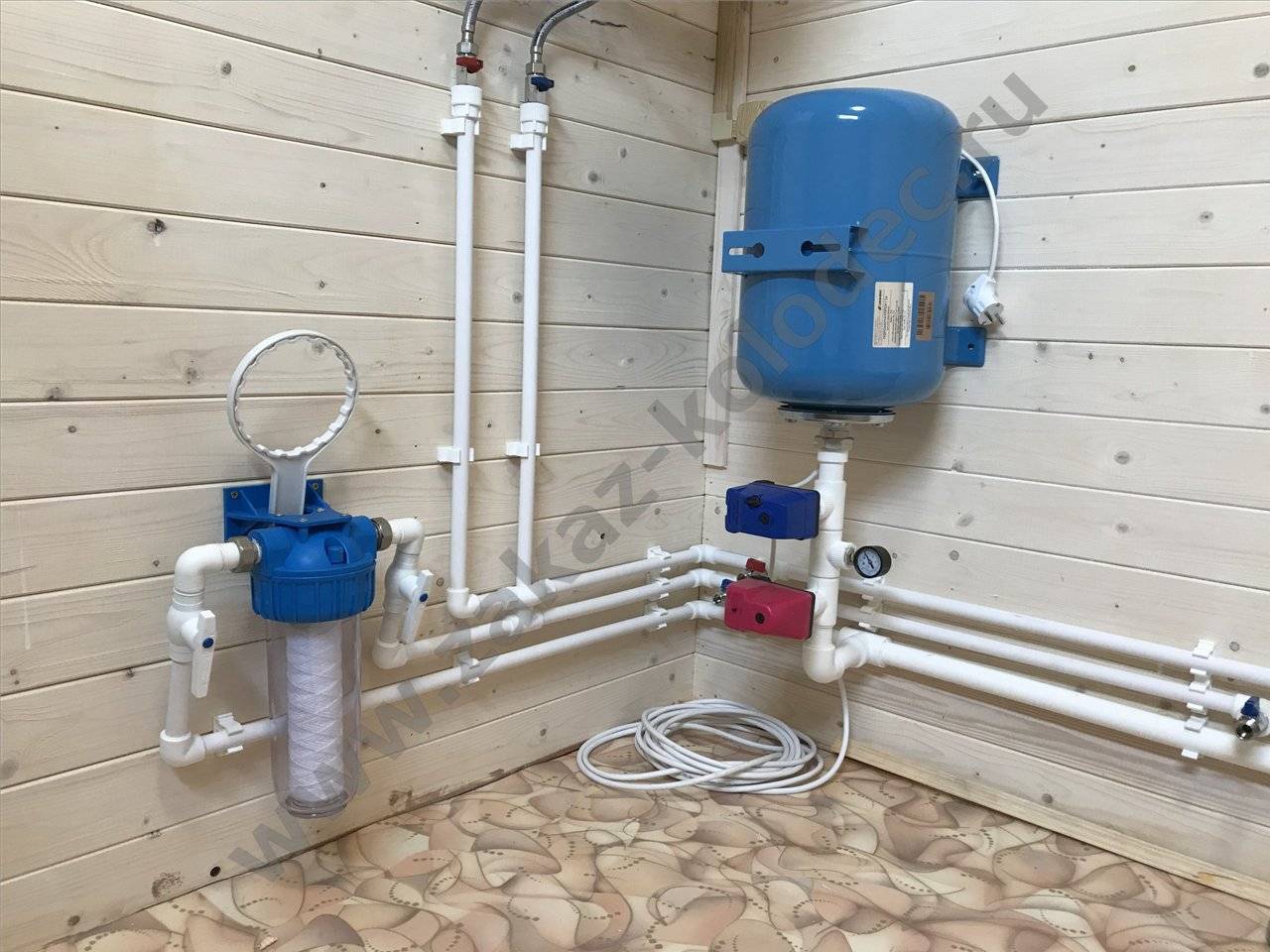

Водонапорный бак (гидроаккумулятор) предназначен для обеспечения необходимого запаса жидкости. Его устанавливают на крышу дома или специальной оборудованной для таких целей площадке.

Когда происходит уменьшение количества воды, автоматически включается насос, который, устранив недостаток жидкости, отключается. Водонапорный бак (фото) можно заменить насосной станцией, состоящей из небольшого бака и поверхностного насоса.

Наличие подробного плана позволит произвести расчет необходимого количества материала, вследствие чего сократятся денежные затраты. Тщательное продумывание каждого этапа поможет избежать некоторых ошибок, которые в дальнейшем могли бы сказаться на качестве системы и на ее сроке службы.

к содержанию ↑

Технология прокладки водопровода от колодца

Для выполнения этих работ не обязательно обращаться к специалистам, ведь установку системы можно произвести своими руками.

Разберемся с тем, как проложить водопровод от колодца к дому.

Прежде всего, необходимо обустроить траншею, в которую будут укладываться трубы. Выкапывать ее следует на глубину не менее полутора метров. В местностях с морозными зимами глубину закапывания стоит увеличить. Если водопровод будет использоваться только в летний период, то глубину можно уменьшить до одного метра.
Далее пробивают в колодце с помощью кувалды отверстие. Затем проводят закрепление насоса, к которому крепят обратный клапан, препятствующий обратному течению воды. Затем присоединяют трубу.
Далее приступают к подключению электричества к насосу. Сделать это можно, пустив провод по воздуху, или же проложив его под землей. Если возникает необходимость в удлинении кабеля, то использовать для таких целей изоленту будет небезопасно, потому рекомендуется применить клеммы.
Следующим шагом является укладка водопроводной трубы. Идеально для таких целей использовать изделия из ПВХ. При их установке в землю рекомендуется наверх укладывать теплоизоляционный слой, в качестве которого может быть использован пенопласт или другой материал с хорошими теплоизоляционными свойствами.
На этапах строительства проще провести трубы под фундаментом. Если прокладка водопровода проводится уже после возведения дома, то используют поверхностный метод укладки.

Затем проводим водопровод от колодца в дом, проделывая в стене отверстие. Поскольку это место наиболее подвержено низким температурам, то необходимо уделить особое внимание теплоизоляции.

Включение в систему реле давления позволит поддерживать постоянное давление, которое должно быть равно 2,4-4 атм.
После гидроаккумулятора необходимо расположить тройник, который распределит воду на питьевую, и на предназначенную для технических нужд. Питьевая вода будет подвержена очистке с помощью установленной системы фильтров.

Подключение еще одного тройника позволит разделить воду на горячую и холодную, при этом трубу от горячего необходимо подвести к нагревателю.

к содержанию ↑

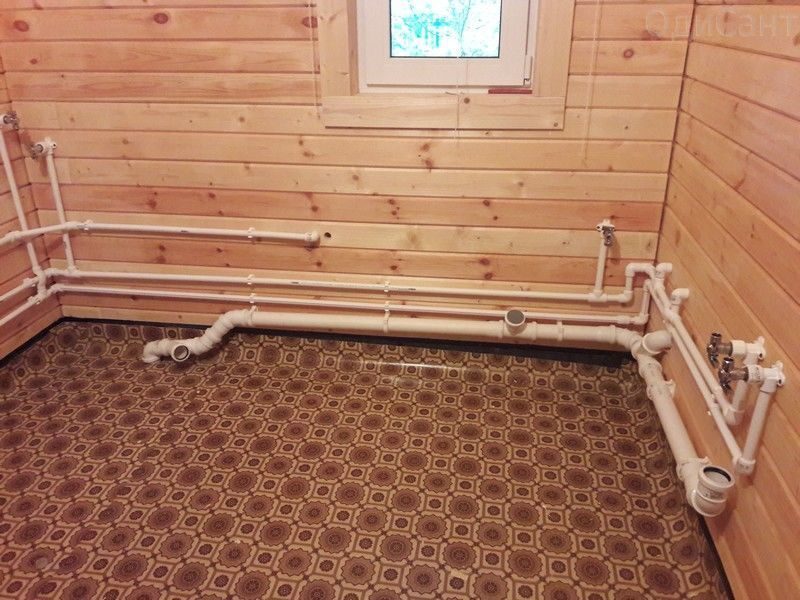

Разводка водопроводных труб в доме

Разобравшись с тем, как провести водопровод в дом из колодца, приступают к прокладке труб в помещениях.

Разводка может быть проведена двумя способами.

Последовательно. Такая схема подойдет для небольшого дома, в котором проживает не более двух человек. Вода распределяется по всему дому сразу через одну трубу. Возле потребителей устанавливают тройник с отводом. Одновременное использование нескольких потребителей, подключенных к одному тройнику, из-за недостаточного давления будет сложно.
Коллекторно. От коллектора к каждому потребителю отводится своя труба. При этом давление во всех точках будет одинаковым. Конечно, из-за удаленности насоса будут возникать потери в давлении, однако они будут несущественными. По причине большого числа труб такая система обойдется в несколько раз дороже.

к содержанию ↑

Выбор материала для труб

Рынок строительных материалов предлагает большой выбор труб для водопровода.

Рассмотрим наиболее распространенные виды.

Металлопластиковые трубы отличаются стойкостью к коррозии, хорошей гибкостью, стойкостью к ультрафиолету. Также к преимуществам можно отнести: возможность использования фитингов по несколько раз и возможность крепления с помощью клипс. Минусы изделия включают в себя чувствительность к низким температурам, деформация в результате гидроударов, дорогостоящие фитинги.
Полипропиленовые трубы характеризуются стойкостью к окислению, коррозии, простотой установки. К тому же они дешевы и долговечны. Однако при сборке необходимо использовать сварочный аппарат.
Медные трубы являются наилучшим вариантом, однако, наиболее дорогим. Они не подвержены коррозии, перепадам температур, вредных веществ и могут служить более сорока лет.
Стальные трубы отличаются высокими показателями прочности и жесткости, а также длительным сроком эксплуатации. К недостаткам относят возникновение коррозии и необходимость резки и сварки при монтаже.

к содержанию ↑

Заключение

Подключение загородного дома к центральному водоснабжению является довольно затратным мероприятием. Однако это не повод отказываться от благ цивилизации, ведь можно своими руками провести водопровод от имеющегося на участке источника воды — колодца, скважины.

Скоро мы добавим и видеоматериал по водоснабжению и подключению.

Трубы для водоснабжения в частном доме. Описание рабочего процесса. Преимущества подключения к центральной сети

На сегодняшний день существует возможность установки автономного водопровода в частном доме, что значительно повышает комфорт проживания. Теперь для водных процедур не нужно таскать в тазу тяжелые ведра и теплую воду. Если водопровод установлен в строящемся доме, можно учесть все пожелания еще на этапе проектирования, и его реализация будет намного проще.Если постройка возведена и давно эксплуатируется, то организовать сток воды сложнее, но возможно.

Схема устройства водопровода в доме

Монтаж водопровода в частном доме, который находится в эксплуатации, требует решения дополнительных задач по подведению водопровода к имеющемуся помещению и расположению сантехники. Кроме того, потребуется выбить проемы в стенах, полу и фундаменте для прокладки труб.Все это создает дополнительные трудности, но при желании реализуется.

Системы водоснабжения

В зависимости от источника питания бывает:

Централизованное водоснабжение. Устраивается, если рядом с домом есть труба центрального водоснабжения, на которую подаётся вода. Такую систему устроить проще и дешевле, но в будущем за водоснабжение придется платить. Кроме того, сложно контролировать качество воды.
Автономная система водоснабжения. Это требует значительных физических и финансовых затрат, но качество воды намного выше. Автономное водоснабжение совершенно не зависит от коммунального. Источником питания являются колодцы или колодцы, расположенные на участке.

Источник питьевой воды, из которого сделано ограждение для водопровода, должен находиться не ближе 20 метров от выгребной ямы, компостной кучи, туалета, септика и т. Д.

Насос и его подключение

Чаще всего для подачи воды в водопровод используют погружные или поверхностные насосы.Выбор зависит от мощности водопровода. Для начала нужно определиться, колодец это или колодец. Колодец намного дешевле, это можно сделать самому. Но его устройство требует больших физических усилий, а вода в колодце из-за небольшой глубины не проходит достаточной естественной фильтрации и содержит много вредных компонентов. Для колодцев глубиной до 8 метров желательно установить поверхностный насос, с него гибкий шланг опустить в воду для забора. Сам насос можно установить в доме, подсобном помещении или непосредственно возле колодца.

Колодец обустраивают специалисты с помощью специального оборудования. Они проводят исследования доступности и качества воды. Колодцы строятся быстро, вода из них всегда чистая. Стоит устройство колодца очень дорогое. Для забора воды из колодца используется погружной насос, который опускается на большую глубину в воду.

Слева — поверхностный, справа — погружные насосы

Схемы водопровода

Есть две основные схемы сантехники:

Схема последовательного подключения применяется для временного водоснабжения, для дачи или дома с малым расходом воды.В этой схеме все сантехнические устройства подключаются последовательно, из одной трубы. Если один сантехнический прибор работает, то во всех остальных давление значительно падает.
Водопроводная схема водопровода требует больших затрат на устройство и материалы, но есть возможность одновременной работы нескольких устройств без потери давления в трубе. В этом случае вода подается в коллектор, а трубы от каждого сантехнического устройства отделяются от него.

Схема подключения водопроводных труб

Станция управления, регулирующая работу насоса и отключающая его в случае опасности.
Шнур со штекером для подключения к сети.
Шнур с розеткой, к которой подключен насос.
Автоматический выключатель. В случае опасности для оборудования он отключается.
Сетевая розетка в доме.
Насос погружной, опускается в обсадные скважины, производит забор воды и подает ее на поверхность.
Шнур, обеспечивающий питание насоса.
Ниппель для подключения труб; имеет нить с обоих концов.
Обратный клапан, предотвращающий возврат воды в насос.
Насосная трубка, по которой вода из скважины подается на поверхность.
Crossings, обеспечивает пересечение труб в одной плоскости.
Переходной ниппель, предназначен для соединения труб разного диаметра.
Гибкий шланг для подключения к пульту управления.
Гидроаккумулятор — это резервуар для накопления воды.
Трубы для поставки потребителям.

При укладке труб наиболее трудоемким процессом является подготовка конструкции здания.Следуя разводке прокладки, требуется проделать отверстия в стенах и продолжить штробики. Благодаря им можно будет спрятать трубы в стенах.

Виды труб

Сталь

Это традиционные трубы, проверенные в течение многих лет, получившие наибольшее распространение в последнее время. Сейчас их заменяют трубы из современных материалов с лучшими техническими параметрами.

Плюсы:

Относительно невысокая стоимость;
Прочность материала;
Большой выбор фурнитуры к ним.

Минусы:

Подвержены коррозии;
Образование отложений на внутренних стенках труб;
Хорошая электропроводность: в случае обрыва провода ток проходит через стальную конструкцию и может вызвать травму;
Большие трудозатраты на установку. Соединение труб производится сваркой, что под силу только квалифицированному специалисту, или резьбовым соединением. Монтаж сложен и опасен.

Оцинкованный

Товар намного лучше и надежнее.Покрытая цинком поверхность не поддается коррозии, на ней не налипают отложения солей или других минералов.

Плюсы:

Высокая прочность;
Не подвержены коррозии;
На стенах осадка нет;

Минусы:

Высокая цена;
Электропроводность;
В стыках может образоваться коррозия;
Сложность монтажа.

Медь

Медные трубы имеют множество преимуществ, но стоимость такого материала довольно высока.Их желательно использовать, чтобы обыграть водопроводные трубы в интерьере дома, т.к. у них красивый внешний вид.

Плюсы:

Не подвержены коррозии;
Отложения не прилипают к стенкам труб;
Широкий диапазон рабочих температур;
Эстетичный внешний вид;
Длительный срок службы.

Минусы:

Высокая цена;
Малый ассортимент фитингов к трубам;
Сложность установки;
Из-за тонких стенок трубы легко повредить.

Металлопластик

Эти трубы появились на рынке совсем недавно и уже получили широкое распространение. В них сочетаются качества металла и пластика.

Плюсы:

Не подвержены коррозии;
Не проводят электричество;
Простота установки;
Большой ассортимент фурнитуры.

Минусом можно считать ограниченный срок службы.

Полипропилен

Эти трубы по техническим характеристикам имеют лучшие показатели.

Плюсы:

Низкая стоимость;
Легкость установки. Паять трубы легко и без шума и пыли вручную, а паяльное оборудование имеет компактные размеры;
Эластичность, предотвращающая повреждение;
Прочность материала;
Длительный срок службы.

Единственный недостаток в том, что соединения нельзя отключать.

Полипропиленовые трубы для горячего водоснабжения необходимо армировать стекловолокном.

Трубы и фасонные части для водоснабжения

Диаметр труб

Выбор правильного диаметра очень важен для системы водоснабжения. Если диаметр небольшой, внутри водопровода будет возникать посторонний шум, а если большой, давление снизится, и потребуется больше энергии для обеспечения необходимого давления.

Диаметр определяется по длине водопровода:

При длине ≤ 10 метров Ø = 20 мм;
При длине ≤ 30 метров Ø = 25 мм;
Если более 30 метров Ø = 32 мм.

Расход воды определяется диаметром и количеством сантехнических приборов. По этим параметрам определяется необходимый резервуар:

Ø 25 мм за 1 минуту проходит 30 литров жидкости
Ø 32 мм за 1 минуту проходит 50 литров жидкости

Изначально необходимо определить количество потребителей и длину водопровода, исходя из этого определяется оптимальный диаметр трубы.

Монтаж водопровода

Монтаж осуществляется от источника питания до потребителя.Монтаж начинается с установки насоса в колодец, или насосной станции для колодца.

Крепление насоса

Насосная станция установлена на поверхности. Можно поставить в доме, что упростит управление, но в работе шумно. Самое подходящее место для нее — подсобное помещение.

Погружной насос опускают в глубокую скважину. К агрегату подключается кабель для закрепления на нужной глубине. С помощью переходника или хомута присоединяется гибкий шланг, по которому вода подается в гидроаккумулятор.

Монтаж гидроаккумулятора

Гидроаккумулятор предназначен для поддержания стабильного давления в водопроводе и предохраняет насос от холостого хода. Такое устройство является необязательным элементом системы, устанавливается в двух корпусах:

для повышения давления воды в системе;
при авариях с водоснабжением.

Как выглядят аккумуляторы?

Гидравлический аккумулятор установлен в самой высокой точке системы водоснабжения, но доступной.Из накопительного бака идет тройник, на котором установлена запорная арматура. Два других выхода направлены на холодный коллектор и водонагреватель.

Коллекторное устройство

Коллектор предназначен для равномерного распределения напора в трубах для всех потребителей. Количество коллекторных труб зависит от количества сантехнических устройств, являющихся потребителями.

Коллектор холодной воды

Холодная вода от насоса или фильтра подается в коллектор.Перед ним устанавливается запорная арматура со сливным краном, чтобы при необходимости можно было отсоединить коллектор от трубы.

Установлены фильтры для лучшего качества воды. Их необходимо установить перед коллектором и котлом.

Второй поток направляется в котел, который нагревает воду до заданной температуры, и подается в горячий коллектор, где распределяется между потребителями.

На каждом выходе коллектора есть запорная арматура, и в случае ремонта одного устройства вся система продолжает работать без сбоев.От распределителя к каждому устройству прокладывается отдельный трубопровод холодной и горячей воды. Для частного дома и квартиры лучший выбор — полипропиленовые трубы.

Как паять полипропиленовые трубы своими руками:

Определены размеры труб для разводки, их нарезают на необходимую длину. Стрижка легко выполняется своими руками специальными ножницами. Важно следить за тем, чтобы лезвие ножниц было перпендикулярно трубе.
Края приклеивания обозначены по краям.
Место расположения шипа необходимо тщательно очистить от грязи и пыли.
На паяльник устанавливается насадка соответствующего диаметра.
Паяльник включается и нагревается до нужной температуры.
Трубка продвигается в наконечнике паяльника до отметки.
Через 7 секунд сопло снимается и трубки подсоединяются. Их нужно немного подержать, но они не вращаются.

Колонка водопроводных труб

Монтаж сантехники

Прокладка водопровода производится от коллектора до каждого потребителя в следующей последовательности:

В распределителе есть задвижки на каждый трубопровод, если нет, то устанавливается запорная арматура.
Отводится труба.
Следующая труба соединяется с фитингом с помощью паяльника.
Для поворота устраивается угловая фурнитура.
Чтобы подогнать трубы по размеру, их разрезают специальными ножницами.
К стене крепятся зажимы, с помощью которых труба крепится к стене.
Подключены устройства потребления воды (смесители для умывальника, душ, раковины, CD, стиральная и посудомоечная машины и др.).

Трубопровод в доме

Если трубы проходят сквозь стены, то в месте прохода желательно защитить трубу кольцом во избежание их соприкосновения.
Расстояние между трубами должно быть 200-250 мм для удобства ремонтных работ.
Необходимо закрепить трубы специальными скобами, закрепленными на стене. Крепежные элементы устанавливаются по углам, а на ровных участках располагаются на расстоянии 1500-2000 мм.
Необходимо минимизировать углы и повороты в трубопроводе.

Чтобы система водоснабжения могла обеспечить жильцам максимальный комфорт, необходимо учесть массу нюансов, правильно рассчитать все рабочие параметры и инженерные узлы.Очень желательно начинать разработку еще на стадии архитектурного проекта. Составлять планы на жизнь и налаживать водоснабжение частного дома своими руками должен если не профессионал, то человек, вникший во все тонкости.

Водопровод — один из важнейших элементов благоустройства дома. Суть ее работы заключается в автоматизированной подаче необходимого количества воды, для чего пользователю теперь нужно только запустить оборудование, а потом просто периодически контролировать.

Автономная сеть, независимая от центрального водоснабжения, должна быть грамотно спроектирована и спроектирована так, чтобы дом был полностью обеспечен водой в соответствии с потребностями собственников. Необходимо организовать систему таким образом, чтобы вода беспрепятственно поступала во все точки водозабора.

Автономные системы водоснабжения состоят из внутренней и внешней частей. Включают такую же ветвь трубопровода, проложенную от источника водозабора до точек водозабора, арматуры, водопровода, насоса, накопительного бака или гидроаккумулятора

Для нормальной эксплуатации водопроводная сеть оборудована приборами и техническими средствами. устройства, обеспечивающие автоматический или частично автоматический режим работы.

Для автоматизации процесса используется гидроаккумулятор. Он используется как буферный резервуар для хранения воды и как устройство для поддержания стабильного напора. В мембранном баке два отсека — для воздуха и воды, они разделены резиновой мембраной. Когда емкость наполняется водой, воздушная камера сжимается все больше и больше, что приводит к увеличению давления.

Реагируя на повышение давления, электрическое реле отключает насос. Как только один из владельцев открывает кран, давление в системе начинает падать.Реле снова реагирует на падение давления и включает насосный агрегат для пополнения израсходованной воды.

Использование гидроаккумулятора в схеме организации водоснабжения позволяет не только автоматизировать процесс забора воды, но и обеспечить ее запас. Срок службы насосного оборудования значительно продлен за счет сокращения циклов включения / выключения.

Водоснабжение — основа жизнеобеспечения дома. От него зависит, насколько комфортно человеку будет в его доме.

Для правильного подбора параметров системы необходимо:

Сформулировать требования к интенсивности и регулярности подачи воды.Не исключено, что в небольшом загородном доме можно обойтись системой с обычным накопительным баком и минимумом сантехники.
Определить возможные источники, возможность и стоимость их строительства, качество воды.
Подобрать оборудование и рассчитать варианты прокладки инженерных сетей.

Хорошо спроектированная система требует профессионального монтажа и использования качественных компонентов.

Выбор источников и устройство водозабора

Для организации водопровода в домах чаще всего используют грунтовые воды, отдавая предпочтение водоносным горизонтам, защищенным водонепроницаемыми породами.Точки их ограждения и расположение на дачном участке не нужно согласовывать с органами СЭС, если только не эксплуатируется артезианская скважина. Для использования поверхностных источников необходимы специальные обоснования.

Водозаборные сооружения должны быть построены на возвышенности. Колодцы и колодцы с питьевой водой должны быть удалены от мест потенциального загрязнения (туалеты, компостные кучи, свалки и т. Д.) Не менее чем на 50 м (+)

Выбор типа водозаборного сооружения в основном зависит от геологической ситуации по площади, глубине водоносных горизонтов и количеству потребляемой воды. Чаще всего используются колодцы и колодцы, реже родники и т. Д. Выбор того или иного водоподъемного оборудования зависит от конструкции сооружения.

Сооружения водозабора технической категории располагаются не ближе 20 метров от очистных сооружений, компостных ям, уличных туалетов канализационных сетей, а также других потенциальных источников загрязнения. Место для их устройства выбрано таким, чтобы не было затопления, исключая затопление и возможное загрязнение источника паводковыми водами.

Водозаборное сооружение должно быть окружено мостовой шириной около 2 м, а затем глиняным замком шириной 50 см и глубиной 100 см. Его наземная часть должна быть приподнята на 80 см и иметь укрытие от атмосферных осадков и пыли.

При сборе, транспортировке и хранении воды необходимо использовать безопасные материалы, не ухудшающие ее качество

Использование колодца для организации водоснабжения

Выбор в пользу колодца наиболее часто проводится, если вода лежит на глубине двадцати метров. Колодцы бывают двух типов:

Артезианские. Может быть глубиной от 100 м и более. Изредка бывают фонтаны, если они расположены в спаде. Недостаток — дороговизна работ. Кроме того, вода может быть сильно минерализованной, что негативно скажется на работе насоса и сантехники.
Скважины неглубокого углубления (в том числе абиссинского). Их установка обходится значительно дешевле, но недостатком является то, что со временем они могут заилиться, особенно если их не использовать постоянно.Для подъема воды требуется установка специального насосного оборудования.

Скважины — самые распространенные водозаборные сооружения. Их конструкция может отличаться, но общий принцип устройства сохранен, они состоят из таких частей:

Лиман и надземная часть. По правилам устье располагается в подземной камере — кессоне. Если кессон не используется для предотвращения просачивания дождевой воды в колодец, сооружается герметичный головной убор.
Ствол, стенки которого усилены кожухом из стального сплава, пластика. Иногда асбестоцементные трубы используют для обустройства артезианских скважин на больших глубинах.
Водозаборная часть с отстойником и фильтром. В горных породах нельзя использовать фильтрующие устройства.

Вокруг конструкции рекомендуется делать шторку. Для заиленных колодцев целесообразно оборудовать специальное место для слива воды, чтобы не допустить размыва при промывке шахты. Если место невозможно обустроить, необходимо будет арендовать канализационную машину для удаления воды из стирки.

Для бурения скважин требуется место для доступа и манипулирования большим оборудованием. Часто отсутствие такого пространства очень затрудняет механическое проектирование источника воды.

Использование колодца в качестве источника

Колодец сооружается в основном из бетонных колец, кирпичной кладки, иногда стены их деревянные. Он состоит из надземной части с выведенной вентиляционной трубой, ствола, водозабора и водоема.

Вода внутри колодца может поступать через дно или стенки, или одновременно из обоих. Если подача идет по дну, засыпанному песком, то он снабжен донным фильтром из гравия. При попадании воды через стену устраиваются специальные «окна» из пористого бетона, которые в качестве дополнительного фильтра засыпаны щебнем.

Строительство колодца не представляет больших трудностей. Поэтому, если есть необходимость сэкономить, то выкопайте и обслуживайте сами.

Устройство камер захвата с помощью пружины

Устройство защитной конструкции над пружиной мало отличается от конструкции колодца.В них вода также может протекать через дно или стенки, которые оснащены фильтрами. В горных породах фильтрация не требуется. Если в воде есть взвешенные частицы, то камера делится пополам перегородкой, один отсек служит для отстаивания и очистки от осадка, другой — для забора воды.

Если не организовать слив из источника, то в условиях слабого водопотребления источник может застаиваться, а вода в нем портиться (+)

Для выхода лишней воды у самого крупного источника источника в стенке камеры предусмотрен переливной патрубок. В ее конце устанавливается клапан, пропускающий воду, но предотвращающий попадание мусора в родник и проникновение грызунов.

Оборудование для автоматического водоснабжения

Выбор способа устройства и монтажа водопровода в загородном доме начинается с оценки типа водозаборного сооружения, его глубины и других характеристик. В состав автоматизированной системы входят:

насосная или готовая насосная станция;
система фильтрации для очистки воды;
емкость хранения и управления;
внешний и внутренний трубопровод;
устройства для автоматического регулирования.

При установке резервуаров и насосов необходимо строго соблюдать требования производителей оборудования.

Регулирующие и накопительные баки для воды

Баки для водоснабжения различают по принципу действия:

Бачок негерметичный безнапорный. Изготавливается в основном из полимерных материалов. Помогает создать запас пространства, размещая его в самой высокой точке системы. Чем выше будет установлен накопительный бак, тем больше будет давление воды в системе.Поднятие бака на каждый метр увеличивает давление на 0,1 атмосферы.
Гидропневматический бак. Внутри он разделен мембраной на два отсека. Создает давление за счет сжатого воздуха в одном отсеке, который через резиновую мембрану оказывает давление на воду в следующем отсеке.

Безнапорный бак устанавливается в освещенном вентилируемом помещении, температура которого не опускается до отрицательных значений. Под контейнером устанавливаются поддоны для защиты от мелких протечек.Бак снабжен съемной крышкой и снабжен запорным клапаном.

Одной из характеристик работы насосного оборудования является частота включения системы в единицу времени. Этот показатель является основополагающим при выборе гидроаккумулятора. У погружных насосов допустимый интервал между включениями больше, чем у поверхностных. Чтобы присоединяться к ним реже, значит, танк должен быть больше.

Для работы в паре с поверхностными насосами часто покупают мембранные баки емкостью от 12 до 24 литров. Если в населенном пункте возникают перебои с электричеством, рекомендуется установить гидроаккумулятор на 250 и более литров, чтобы можно было накачивать и хранить запас воды на некоторое время.

Гидроаккумуляторы размещаются в камерах под землей, в подвалах, складских помещениях, в которых температура не опускается ниже нуля.

В системе с накопительным баком без напорного резервуара процесс подачи воды автоматизирован с помощью поплавкового клапана и датчика включения / выключения

Очистка водопроводной воды от примесей

Способ очистки водопроводной воды выбирается по результатам его анализа.Анализируя их и выявляя самые острые проблемы, они отдают предпочтение тому или иному устройству.

Например, если необходимо очистить ржавчину, то для этого используется фильтрация через специальные сменные картриджи для фильтров. Средства для удаления железа также удаляют запах сероводорода и марганца. В удалении фтора из воды поможет обратноосмотический фильтр, который используется для приготовления питьевой воды на кухне.

Для более тщательной очистки можно использовать специальную станцию водоподготовки.Если необходимо снизить жесткость, в фильтрах используются пластификаторы. При использовании колодезной воды рекомендуется использовать ультрафиолетовое дезинфицирующее средство.

Типы насосного оборудования и особенности выбора

Для автономного водоснабжения могут применяться насосы разных типов: погружные, вихревые, консольные, консольные моноблочные, а также пилотируемые насосные станции. При выборе водоподъемного оборудования учитывать:

Источник: расценки. Он должен превышать расход воды в доме.
Тип водозабора и глубина водоносного горизонта. Для откачки из источников глубиной до 8 м применяют поверхностные центробежные насосы. Их размещают в подвальных или обособленных помещениях частных домов, подземных камерах или шахтах. Вода перекачивается с большой глубины с помощью мощных погружных насосов.
Требуемое давление в системе. Напор насосной установки определяется путем суммирования значений (в метрах): высоты подъема от уровня (динамической) воды в колодце до самого высокого установленного сантехнического устройства, потери напора в наивысшей точке, необходимая голова на этом этапе.
Расчетный расход воды. Рассчитайте, исходя из количества точек водопровода и количества проживающих. Этот показатель влияет на выбор производительности оборудования.

Модели погружных насосов выпускаются для установки как в глубоких, так и неглубоких скважинах и колодцах. Они бывают разной вместимости и диаметра. Поверхностные насосы характеризуются меньшим напором, поэтому их используют для неглубоких источников — колодцев и родников. Такие устройства производитель часто дополняет напорными резервуарами и автоматикой, затем реализует в виде готовых насосных станций.

Устройства для колодцев выпускаются в виде длинного узкого цилиндра, который свободно опускается в него. Шламовые агрегаты более габаритные

Желательно, чтобы любое насосное оборудование было оборудовано защитой от работы без воды — это предотвратит его перегрев и выход из строя в случае понижения уровня в источнике или повреждения трубопровода.

Отдельно следует сказать об эжекторе — устройстве, облегчающем работу помпы при заборе воды с большой глубины и / или увеличивающем напор. Устанавливается внутри или снаружи насоса, что позволяет увеличить его производительность и тратить меньше энергии на откачку воды.

Выбор насосной установки в основном ориентирован на маркировку водяного зеркала в источнике и тип водозаборной конструкции. Для откачки воды из скважин используются поверхностные насосы, для забора из скважины — погружные

Контрольно-регулирующие устройства

Манометр используется для контроля давления воды.Он должен быть точным, ведь даже небольшое расхождение в показателях приведет к неправильной настройке оборудования. Можно использовать технику, предназначенную для установки в автомобиле.

Реле давления отвечает за отключение и запуск устройства. Кроме того, он эффективно защищает систему от образования избыточного давления, регулирует частоту работы насоса и продлевает срок его службы. При первом подключении реле, скорее всего, не нужно его настраивать, оно уже имеет заводские настройки.Но при малейших отклонениях в работе оборудования реле нужно проверять и настраивать одними из первых.

Без измерительных и регулирующих устройств, таких как реле давления и манометры, невозможно контролировать работу автономной системы водоснабжения

Приоритетность и схема устройства водопроводной сети

Как и все работы с инженерными системами , водоснабжение частного дома необходимо осуществлять в определенной последовательности.Оснастив в первую очередь источник воды, проводится монтаж:

внешнего и внутреннего трубопровода;
насосное и дополнительное оборудование;
фильтры очистки воды;
коллектор распределительный;
Устройство горячего водоснабжения.

Завершающий этап — подключение сантехники.

Порядок монтажа насосного оборудования

Способ монтажа систем водоснабжения с погружным и поверхностным насосом несколько отличается.Поверхностные центробежные насосы (насосные станции) размещаются в обогреваемом внешнем ответвлении или в подвале дома, приямка и т. Д. Погружной насос подключается к шлангу и силовому кабелю, опускается в воду и подвешивается на нейлоновом кабеле, обычно в комплекте в оборудовании агрегата.

Монтаж погружного насоса производить в такой последовательности:

Перед тем, как опустить насос, измерьте длину шланга и кабеля. Между собой они соединяются пластиковыми скобами через каждые 4 м и подключаются к насосу.
Удерживая трос (нельзя удерживать насос на шланге или кабеле), опустите насос на заданную глубину, надежно закрепите. Производитель модели указывает допустимое расстояние до дна.
Поверх корпуса крепится оголовье. Шланг и электрический кабель вывести через центральное отверстие, завязать веревкой. Наконец, затяните болты, герметизирующие конструкцию.

Следующим этапом является прокладка и монтаж подводящей трубы.

Если колодец не очень глубокий, то нейлоновый трос, удерживающий насос, привязывают к резиновому ремню, прикрепленному к головке.Погасит вибрацию насоса.

Монтаж наружного трубопровода

Для наружной прокладки водопроводной сети чаще всего используют полиэтилен — ПЭ (или ПНД), металлопластиковые трубы. Последний сильнее, но хуже гнется. Гораздо реже используется сталь без цинкования или оцинкованная, с антикоррозийной обработкой.

Качественная труба ПНД должна быть маркирована, на ней нет посторонних пятен и полос, неприятного химического запаха

Трубопровод следует прокладывать на полметра ниже уровня промерзания.При менее глубокой укладке используйте обогреватель. Соедините трубы цанговыми фитингами без вспененной ленты и других уплотнений.

Монтаж трубы осуществляется следующим образом:

выкопайте неширокую траншею на глубину промерзания плюс полметра;
внизу расположите подушку из набивного карьерного или речного песка;
выровняйте дно с уклоном 2-3 см на метр;
утеплить участок сантехники, проложенный выше глубины сезонного промерзания до входа в фундамент дома;
прокладываем трубу и засыпаем чистым песком без глинистых включений.

При прокладке труб лучше избегать стыков и не использовать арматуру, иначе ухудшается ремонтопригодность всего трубопровода. Если все же необходимо сделать ветку под землей, то лучше использовать арматуру для сварки. В результате получается паяное монолитное соединение без резьбы.

Трубу в фундамент дома лучше закладывать через трубу большего диаметра, так называемую гильзу. Это облегчит ремонт магистрали в случае необходимости, а иногда, если труба не очень длинная, удастся извлечь ее, не выкапывая траншею.

Устройство летнего водоснабжения для полива, предоставление помещения, предназначенного для летнего использования. использовать.Такой трубопровод иногда прокладывают по земле.

Если летняя водопроводная система заглублена, то в холодное время года возможен слив для консервации. Для этого устраивают стандартный уклон в сторону источника водозабора. Некоторые виды труб необходимо прятать от солнечных лучей и воздействия отрицательных температур. Поэтому даже для временной летней эксплуатации труб из них лучше прокладывать водопровод под землей.

При укладке труб ПНД учитывать минимально допустимые радиусы изгиба.Они зависят от индекса SDR (отношения диаметра трубы к толщине стенки). В противном случае радиус трубы в месте изгиба сильно уменьшится, что увеличит давление в этой зоне и нагрузку на насос (+)

Монтаж внутреннего участка водопровода

Схема и установка внутренней водопроводной сети для разных жилищ может сильно различаться. На основании индивидуальной планировки и зонирования дома, его этажности и количества сантехники составляется индивидуальная схема водоснабжения частного дома.Но в целом последовательность действий можно описать так:

По заданной разметке фиксируются кронштейны для крепления труб. Если предполагается скрытый монтаж, то стены предварительно окутывают, а затем устанавливают крепеж.
На входе трубы в здание устанавливается шаровой кран.
Смонтировать коллектор, подсоединить к нему трубы, разделив их на несколько контуров.
Металлопластиковые трубы соединяют пресс с фитингами, полиэтилен и полипропилен — сваркой.

Перед встраиванием стробоскопов проверьте работоспособность системы. Осмотрите качество соединения труб, оцените работу насоса и регулирующей автоматики.

Разделение на несколько контуров оптимизирует напор, поэтому при использовании одного сантехнического прибора давление в других участках не упадет

Видеоматериалы по теме монтажа водопровода

Важные нюансы по устройству водопровода подача в дом от специалиста:

Прокладка внешнего трубопровода от фундамента дома до колодца:

Все об устройстве водопровода:

При проектировании водопровода необходимо учитывать, что чем он сложнее, тем удобнее пользоваться.Но простая система более надежна, с меньшей вероятностью выйдет из строя, доступна для самостоятельного ремонта. Поэтому при составлении схемы важно не переоценить свои силы и определить важнейшие функции, которые должна выполнять водопроводная сеть.

Составление схем коммуникаций — очень важный и ответственный момент, к которому нельзя относиться безответственно. Прокладка водопровода в частном доме своими руками не может быть поверхностной, здесь недопустимы никакие отговорки.

Создание схемы — это первый шаг для тех, кто решил обустроить коммуникации в своем доме. Рассмотрим всю конструкцию, ее основные элементы.

конструкций насосов;
комплект с фильтрами;
устройство котла;
не обойтись без канализации;
несколько водопользователей.

На документе необходимо обозначить общую дорожку, по которой трубные изделия будут прокладываться на территории дома.А также — расположение каждого элемента индивидуально. Хорошо, если на схеме хозяин дома не забудет указать расстояние. Тогда будет проще организовать водопровод в частном доме своими руками, произвести необходимые расчеты.

Водоснабжение в частном доме своими руками

Есть два способа создать необходимую схему:

Подключение коллекторного типа.
Последовательное подключение каждого потребителя.

При прокладке водопровода в частном доме своими руками необходимо учитывать, что сама схема должна состоять из следующих нескольких составляющих.

Забор воды осуществляется из скважин, колодцев.
Не обойтись без так называемой насосной станции. Труба укладывается в землю с того места, которое стало источником воды. Затем он поступает в конструкцию самого насоса. Чтобы предотвратить движение воды в обратном направлении, необходимо заранее надеть на устройство обратный клапан.
Гидроаккумулятор отвечает за перекачку воды.
Допускается использование тройника с запорным краном на выпускном патрубке после самого гидроаккумулятора. Одна из трубных конструкций позволяет удовлетворить технические нужды, а вторая может использоваться для хозяйственных нужд.
Системы, отвечающие за очистку и подготовку воды — вот к чему должна подключаться труба, которая используется для бытовых нужд. Занимаясь таким вопросом, как монтаж водопровода в частном доме своими руками, необходимо помнить, что вода из подземных источников редко попадает к нам без примесей.Поэтому его очистка требует как можно большего внимания.
Когда системы фильтрации обработаны, собирается еще один тройник. Это позволит разделить холодную и горячую воду отдельно друг от друга.
Соединение трубной конструкции, по которой транспортируется горячая жидкость. Его необходимо подключить к водонагревателю.
Затем он перемещается в коллектор, после водонагревателя. От него трубы расходятся дальше, по всей территории дома.

Это типовая схема, которая остается неизменной в любой ситуации. Но установка водопровода в частном доме своими руками может включать в себя и другие дополнительные элементы.

Переходим к установке водопровода

Для будущих труб непременно потребуется проделать в стенах нужное количество отверстий. Это самая сложная работа в этом процессе, образуется много мусора. К тому же работа не требует физических усилий.Вам нужно будет пройти следующие шаги:

Трубы отрезаны, соединены.
Каждый пользователь подключен.
Подключение к коллектору.
Установлена станция с насосом.
Подключение систем, отвечающих за фильтрацию.

Автономное водоснабжение

Хотя времени на такую работу может хватить. Но даже новичок в состоянии обустроить хозяйственный водопровод своими руками, фото на нашем сайте сделают пояснения более понятными.

Выбор подходящего материала трубы

Многие покупатели уже оценили высокое качество полипропиленовых труб, высокую надежность.

Необходимо выполнить дополнительное армирование конструкций, через которые проходит горячая вода. Для этого можно использовать самые разные материалы, в том числе алюминий и стекловолокно.

Во многом стоимость прокладки будет зависеть от материала, из которого изготовлены трубы. Главное — выбрать товар с наиболее оптимальным соотношением этого показателя и уровня качества.

Диаметр труб водопровода

Этот фактор не менее важен, чем материалы, из которых создается водопровод в доме своими руками. Если индикатор слишком маленький, в потоке воды возникнет турбулентность. А это значит, что конструкция в работе будет наделать много шума. А на стенах в большом количестве появятся загрязнения, отложения. 2 м / с — максимальная скорость, с которой вода может двигаться по трубам. Об этом нужно помнить, выбирая подходящие продукты.

Водопровод в частном доме

Если правильно подобрать варианты, то работа всех потребителей будет максимально эффективной.

75 литров в минуту будет пропускать изделия диаметром до 38 миллиметров. Это 1,5 дюйма;
50 литров в минуту — столько не хватает трубке 32 миллиметра, 1,25 дюйма;
1 дюйм или 25 миллиметров — диаметр, через который может проходить 30 литров в минуту.

Кроме того, важно помнить, какой может быть общая длина труб.

Трубы диаметром до 20 миллиметров станут отличным дополнением для коротких трубопроводов, менее 10 метров.
При длине более 30 метров рекомендуется использовать трубы диаметром 30 мм.
25 миллиметров — идеальный показатель диаметра трубопроводов не более 20 метров.

В наших домах водопользователи иногда работают сразу несколько раз, такие ситуации перестали быть редкостью. Индивидуальные расчеты проводятся по диаметру для труб внутри коллектора с подтверждением этих данных.В противном случае грамотный монтаж водопровода в частном доме станет невозможным.

Расчет воды каждый раз проводится по-разному в зависимости от того, сколько человек в семье.

Трубы из полипропилена — сварочные

Это простейший пример, на основе которого в целом можно рассматривать процесс сварки.

На холодную воду необходимо брать стены толщиной до 2,8 миллиметра, а диаметр труб должен быть в пределах 25 миллиметров.Горячая вода должна течь только по армированным трубам со стенками 3,2 мм и общим диаметром 25 мм.

Главный результат — наличие перпендикулярного соединения для тех, кто решил сваривать трубы на полипропиленовой основе. Кусок со стыком легко отрезать, если результат по каким-то причинам не понравился. После этого можно продолжить работу.

По окончании процесса сварки трубы должны некоторое время остыть. В качестве отправной точки лучше выбрать одного из водопотребителей.Адаптер позволит подключить трубу к потребителю, при этом используется резьбовое соединение.

Шаровой кран устанавливается там, где расположены переходник и шланг. Без этого крана невозможно перекрыть воду в случае необходимости. Продолжайте движение к коллектору. Важно соблюдать лишь несколько основных правил.
Опция недопустима, если трубы проходят по тем же трассам, что и строительные конструкции. Особенно это касается перегородок и стен.Лучше проследить, чтобы трубы находились внутри специальных стаканов, если без них совсем не обойтись;
Расстояние до стены не должно быть меньше 20-25 миллиметров. Тогда будет проще отремонтировать или заменить при необходимости;
Легкий наклон к крану достигается при установке дренажных устройств;
Труба располагается на расстоянии не менее 15 миллиметров при обходе внешнего угла. Внутренние требования отступить побольше: 30-40 миллиметров;
Для крепления труб к стенам следует использовать специальные зажимы.Особое внимание уделяется угловым стыкам. Зажимы располагаются на расстоянии до полутора-двух метров, если речь идет о прямых участках.
— это инструменты, которые помогут нам соединить полипропиленовые трубы под углом, даже если он составляет 90 градусов. В решении этого вопроса незаменимыми становятся тройники переходного и одинакового диаметров.
Давление теряется меньше, если на трассе практически нет поворотов и поворотов.
При подсоединении трубы к водопроводу необходимо обойтись без запорной арматуры.Это поможет в будущем отключить одного из потребителей, если потребуется ремонт.

Насосная и внутренняя сантехника

Без насосной станции не получится подключить водопровод к источнику воды. Неважно, колодец или колодец используется в качестве колодца.

Что касается самой насосной станции, то лучшим местом для нее является помещение технического назначения с отоплением, цокольный этаж, подвал или территория дома. Благодаря такому решению водоснабжение будет доступно даже в сильные морозы.Тогда не будут страшны низкие температурные показатели и сама конструкция.

Водоснабжение в частном доме — установка из колодца

Латунный фитинг диаметром 32 мм должен заканчивать трубу, соединяющую насосную станцию с местом, которое стало источником жидкости.

Тройник со сливным краном подсоединяется к самому штуцеру. Это отключит не только конкретных потребителей, но и подачу воды, когда в этом возникнет необходимость.После этого можно переходить к подключению обратного клапана. Вы можете использовать обычный угол в 90 градусов, если хотите, чтобы труба поворачивалась.

Быстрый микс «Американца» поможет после этого подключить все необходимые элементы. В первую очередь это касается шарового крана и сетчатого фильтра.

Обязательно должен присутствовать бак демпферного типа, реле давления — важное требование любой насосной станции. Реле давления подключается сверху, в дроссельной заслонке водозабора размещают насос, а остальную часть приборов — на территории дома.Демпферный бак, гидроаккумулятор расположены в нижней части конструкции.

Монтаж водопровода в доме своими руками

Также необходимо использовать датчик, защищающий конструкцию от так называемого «сухого хода». За грубую очистку отвечает отдельный фильтр.

После этого — переход на трубу, которая имеет диаметр 25 миллиметров.

Перед тем, как продолжить работу, необходимо проверить, насколько хорошо выполнено подключение.

Немного о аккумуляторах

За счет гидроаккумулятора давление в системе поддерживается на стабильном уровне. Одно и то же устройство позволяет включать и выключать систему по мере необходимости.

В пределах трех бар находится индикатор давления в системе, например, когда гидроаккумулятор полностью заполнен водой. При включении потребителя из дома вода просто уходит. Из-за этого показатель давления становится меньше. После этого начинает работать реле, то же самое и с помпой.Вода перекачивается снова, пока давление не достигнет трех бар.

Гидроаккумулятор в частном доме для водопровода

Емкости разного объема, от 25 до 500 мл. В каждом случае семья выбирает подходящий вариант в соответствии со своими потребностями. Когда водопровод устанавливается в частном доме, необязательно всегда иметь гидроаккумулятор. Например, при работе на самом высоком этаже в доме можно установить накопительный бак.В этом случае вес воды будет создавать определенное давление, под которым она достигает каждого потребителя.

Вода появляется в системе водоподготовки сразу после того, как попала в гидроаккумулятор. Сами чистящие устройства должны находиться на расстоянии не менее 0,5-1 метра от него. Также важно правильно установить коллектор и котел.

Монтаж водопровода в доме своими руками. Аккумулятор в частном доме для водопровода. Автономное водоснабжение.Водоснабжение в частном доме — установка из колодца. Проводим водопровод в частном доме. Водопровод в частном доме своими руками. Схема водоснабжения в честном доме.

Повысьте комфорт жизни в загородном доме, за городом или за городом, управляя собственным водоснабжением.

Это непросто, особенно если здание было построено давно и его конструкция не предусматривала таких изменений.

Но в любом случае прокладку водопровода в частном доме можно произвести своими руками, не прибегая к услугам профессионалов.

И начинать эту деятельность нужно с извлечения полезной информации — какие материалы и инструменты нужны, какую схему водоснабжения лучше использовать в том или ином случае, какая техническая поддержка нужна.

Заранее необходимо сделать схему подключения воды. И не стоит оправдываться тем, что водопровод нужен только для кухни — схема все же нужна, так как в деталях водопровод выглядит довольно сложно.

Как построить водопровод в частном доме?

Поэтому схему прокладки труб и канализации лучше составить с учетом всех элементов:

потребителей воды,
коллекторов,
,
фильтры и насосы.

На схеме необходимо обозначить расположение этих узлов и сооружений, а также направление трубопровода через помещения в доме.

Все это нужно делать в масштабе и с размерами. Подробная схема упростит и ускорит расчет материалов для частного водопровода.

Укладка труб выполняется одним из двух способов:

Последовательное соединение.
Коллекторное подключение потребителей воды.

Первый способ подходит для небольшого дома с 1-2 жильцами. Для дачи или загородного дома эта схема слишком маломощна. Принцип его работы таков: вода по магистральному трубопроводу течет в дом, а рядом с каждой точкой отвода (кран, смеситель) устанавливается тройник для отвода в сторону потребителя.

Следовательно, , если использовать сразу несколько кранов, то в самом дальнем будет низкого давления, что может не соответствовать запросам арендаторов.

Второй способ работает следующим образом: водопроводные трубы отводятся от коллектора отдельно к каждой точке водоснабжения. Следовательно, напор воды будет практически одинаковым для каждого крана или другого потребителя в доме.

Потери давления будут такими же, так как это будет вызвано расстоянием до насосной станции, но они будут намного меньше, чем при использовании первого способа (последовательное подключение).

Если разбавлять воду через коллектор, это будет дороже из-за большего количества труб, но важнее удобство. Поэтому рассмотрим подключение коллектора более подробно.

Схема водоснабжения в доме может быть представлена в виде таких узлов и элементов:

Источник питьевой воды
- центральное водоснабжение
- колодец
- хорошо.
Насосная или насосная станция.

От точки подключения к источнику воды прокладывают трубопровод и подключают к насосной станции.безусловно.

Гидравлический аккумулятор для воды.

это расширительный бак с мембраной, поддерживающий давление в водопроводной сети. Его использование позволяет строить с помощью погружного или поверхностного насоса.

Гидроаккумулятор нужен для поддержания и плавного изменения давления воды в системе водоснабжения.

После гидроаккумулятора устанавливается тройник и запорный кран. Тройник нужен для разводки потока воды — в дом и на хозяйственные нужды (сад, гараж и так далее).
Водопровод для дома должен иметь систему очистки воды и ее подготовки, потому что любой источник воды будет содержать любые примеси, а возможно и вредные.
После фильтров устанавливается тройник, разделяющий холодную воду и подготовку горячей воды.
К коллектору подключена холодная питьевая вода. На каждой линии потребителя должна быть установлена запорная арматура.
К водонагревателю необходимо подключить горячее водоснабжение (бойлер, ТЭН, бойлер, печь).
Далее горячая вода подается в коллектор на ГВС, который распределяет трубы по дому.

В водопроводной системе могут быть установлены дополнительные узлы и элементы, но стандартная схема подключения водопровода к частному дому и ее последовательность должны быть постоянными и неизменными.

Материалы и инструменты для установки

Они считаются лучшими для водопровода, но они также и самые дорогие.

Эта водопроводная труба не поддается коррозии, не боится ультрафиолета и агрессивной биологической среды, выдерживает высокое давление и перепады температуры окружающей среды, не боится вредных и токсичных примесей, обладает хорошей теплоотдачей.

Это алюминиевые трубы, покрытые изнутри и снаружи полиэтиленом. Гладкая поверхность не дает ржавчине развиваться и накапливать минеральные отложения. Слой полиэтилена снаружи защищает от конденсата и солнечного излучения.

Недостатки — деформация при температуре выше 95 ° С, чувствительность к замерзанию воды, невозможно согнуть на угол больше 90 ° С без использования фурнитуры.

Прочный, надежный, но быстро ржавеет изнутри и снаружи.При установке стальных труб необходимо либо нарезать резьбу на каждом элементе, либо использовать сварку.

Сейчас они самые популярные при строительстве частного водопровода.

Полипропиленовые трубы имеют отличные эксплуатационные параметры, они не окисляются, могут эксплуатироваться до 50 лет, просты в сборке, а соединения настолько надежны, что трубопровод можно спрятать даже под слоем штукатурки.

Это можно сделать в отделении санитарно-эпидемиологической станции, в котором проверяется химический и биологический состав воды, жидкость соответствует требованиям СанПиН и ГОСТ.

И самое главное — для строительства колодца разрешение госорганизации не нужно.

Вода из скважины

Артезианский или простой колодец также является источником чистой питьевой воды. Вода берется с большой глубины, поэтому она намного чище, чем в колодцах, и имеет стабильный химический состав.
В воде из колодца часто нет вредных примесей и соединений, почти нет микроорганизмов.

То есть, проект работ нужно согласовать.Получить такое разрешение на бурение непросто, ведь требования государства к качеству проекта такие же, как и требования к централизованному водоснабжению.

Но, судя по практике, это не мешает домовладельцам проводить на участке автономный водопровод. Что нужно знать при бурении скважины и проведении такого водопровода?

Ваши требования к качеству и расходу воды из скважины. Это определит стоимость работ и оборудования для водопровода, стоимость фильтра и обсадной колонны.

Выберите конструкцию и определите расположение колодца в соответствии с нормативами.

Согласно этим нормам первая санитарная зона 30 м. Но чаще всего размер земли меньше, поэтому нужно выбирать расположение как можно дальше от дренажных магистралей и хозяйственных построек.

Оборудование для подъема воды должно быть достаточно мощным, чтобы обеспечивать подачу воды потребителям с необходимым давлением. Следовательно, в колодце необходимо установить глубинный насос.

Дополнительное оборудование для водоснабжения

Стандартное автономное водоснабжение включает в себя следующее оборудование:

Насосы и насосное водоподъемное оборудование различных типов.
Трубопроводы с арматурой, смесители и краны.
Оборудование для мониторинга и в системе
Оборудование для очистки воды.
Электрическая часть водопровода:
- автоматика защитная,
- проводка,
- .

Очень часто насосная станция используется для подачи воды в дом или на участок.

Обычно, если колодец или колодец неглубокий — до 8 м, или при относительно небольшом расходе воды.

Насосная станция также состоит из элементов, относящихся к автономному водоснабжению. Это:

Насосы разных моделей и типов.
Емкости для хранения разного объема и разной конфигурации.
Электрокотлы, ТЭНы, водонагреватели и др.

Насосная станция

Для подключения частного дачного дома к водопроводу применяется насосная станция, перекачивающая воду из колодца или колодца в водопровод или в водоем.

Насосная станция представляет собой комплекс насосного оборудования, автоматизированный и позволяющий создавать необходимое давление в водной системе с указанным расходом воды.

Насосная станция должна располагаться как можно ближе к точкам водопотребления — в самом доме, в подвале или подвале, в отдельном помещении, но всегда в отапливаемом месте, чтобы вода не замерзала даже в сильные морозы.

Подключение насосной станции

От источника воды до насосной станции должна проходить труба, оканчивающаяся штуцером (латунным или бронзовым) с переходником диаметром 32 мм.

К штуцеру подсоединяется тройник и сливной кран, которые могут перекрыть подачу воды при ремонте или аварии с водопроводом. Подключен обратный клапан.

Для поворота трубы необходимо использовать угол 90 °. Лучше всего соединять водопровод с помощью быстрого соединения, которое называется «американка»:

Подключает шаровой кран на подаче воды.
Связан (с металлической сеткой).

Насосная станция должна иметь демпферный бак и реле давления.

Но если насос установлен в колодце или колодце, а все оборудование находится в помещении, то реле давления необходимо подключать сверху трубы, а гидроаккумулятор или демпферный бак — снизу.

Подключен датчик «сухого хода» насоса.
Затем подсоединяется к трубам диаметром 25 мм.

Теперь нужно проверить работу станции — запустить насос.Если откачки нет, проверьте исправность соединений или гидроаккумулятор на откачку.

Гидравлическая батарея представляет собой герметичный контейнер, разделенный на два отсека. В одном отсеке вода, в другом — воздух. Гидроаккумулятор поддерживает постоянное давление в водопроводе и регулирует работу насоса по мере необходимости.

Если рассматривать пример, то при заполнении гидроаккумулятора водой давление в водопроводе будет 3 бара. Если дом открыть краном, вода из гидроаккумулятора начинает уходить, давление падает, сработает реле и включит насос.Таким образом, давление в баллоне снова повышается до 3 бар.

Объем бака может быть от 25 до 500 литров — зависит от количества жильцов в доме. Но не обязательно водить в дом с гидроаккумулятором. Можно просто на чердаке или последнем этаже поставить любую большую вместимость. Вода в системе всегда будет находиться под давлением, что обеспечивает ее массу и объем.

Но любой бак будет мал для работы стиральной машины. Поэтому необходимо будет установить аккумулятор.

Системы водоподготовки и водоподготовки

Вода из колодца или колодца должна быть проверена в лаборатории на наличие минеральных солей и других примесей. От качества воды будет зависеть выбор систем фильтрации и других устройств и агрегатов для очистки воды.

Из гидроаккумулятора вода поступает в систему очистки. Устройства для очистки воды следует располагать в 0,5-1 метре от демпферной емкости или гидроаккумулятора.

После системы фильтрации вода делится на два потока:

одна водопроводная труба выходит в коллектор для холодной воды,
вторая отправляется в котел или другую систему ГВС.

На входе коллектора холодной воды обязательно установить кран для слива воды и запорный вентиль.

Каждая труба коллектора также должна быть оборудована сливным и запорным клапаном. Сколько нужно труб в коллекторе, определяется количеством точек водоснабжения в доме.

Сантехника в частном доме считается законченной, если в доме есть охрана и горячая вода. Поэтому трубу, подключенную к котлу, ТЭНу или котлу, нужно сразу ставить под котел со сливным краном и расширительным бачком.

На выходе горячей воды из бойлера необходимо также поставить сливной кран. Затем горячая вода подключается к коллектору горячей воды, а горячая вода уже отводится из коллектора во все комнаты.

Самостоятельное строительство водопровода в доме можно считать завершенным. Перед эксплуатацией необходимо проверить систему на работоспособность и отсутствие протечек по всей длине водопровода. Если все в порядке — пользуйтесь своим здоровьем.

Если источником воды является колодец или неглубокий колодец, то в водопроводе дома должно быть:

Насосная установка.Он подает воду из источника и поддерживает давление в системе в заданных пределах.
Аккумулятор. Не допускает резкого падения давления при открытии крана. Уменьшает количество пусков насосного агрегата.
Станция очистки. Не исключено, что вода не будет питьевого качества, что проверяется лабораторным анализом в СЭС. А если качество воды приемлемое, то нужны фильтры попроще.

При общем водоснабжении частного дома очистная станция, гидроаккумулятор и насос не понадобятся.Конечно, есть сети, которые дают воду еле-еле и некачественную. Затем необходимо дополнить типовую схему стационарного водоснабжения дополнительным оборудованием.

Схемы водораспределения внутри дома

Возможны две схемы расположения трубопровода внутри дома:

В последовательной схеме потребители подключаются к одному трубопроводу последовательно. У этого подключения есть существенный недостаток. Если все точки водозабора потребляют воду, то наименьшее давление будет у последнего потребителя, и он будет получать меньше воды.

Следовательно, такая схема не применяется для длинного общего трубопровода и большого количества потребителей, которые могут работать одновременно.
А это простейшая схема с минимальной длиной труб.

Параллельная схема предусматривает установку короткого трубопровода-коллектора, от которого отходят длинные трубопроводы каждый своему потребителю (или небольшой группе потребителей). Это более популярный вариант, так как у всех потребителей будет примерно одинаковый напор воды, даже если воду будет брать соседний.

Но можно выделить две схемы: очень короткий «последовательный» трубопровод (до 3 метров), очень длинный коллектор. И эта схема работает и популярна. Падение давления на коротком трубопроводе не настолько велико, чтобы доставлять дискомфорт.

Такая схема возможна, когда все потребители сосредоточены на небольшой площади, например, кухня расположена через стену от ванной, котельной, туалета. Именно такая планировка встречается во многих квартирах.

А в концентрации водопользователей на небольшой территории есть смысл, потому что канализация в системе водоснабжения в целом сокращается и упрощается. А главное, укорачивается длина горячего трубопровода, а также используется один котел.

Короткий трубопровод горячей воды значительно экономит электроэнергию и воду, а также повышает комфорт использования горячей воды. Поэтому часто планировка дома выполняется таким образом, чтобы обеспечить минимальные расстояния от бойлера до кухонной мойки, санузла, душевой кабины и других точек забора горячей воды.

Типовая схема водопровода для дома

Теперь рассмотрим типовую схему водоснабжения дома в сложных условиях, — колодец или колодец является источником воды.

На каждом ответвлении коллектора установлен аварийный ремонтный клапан.

Из водонагревателя, в состав которого входит обратный клапан и аварийный слив, вода поступает в горячий коллектор, откуда отводится в раковину, раковину, душ, ванну.

Материалы для труб

В настоящее время для внутренней проводки в доме используются в основном полипропиленовые трубы.Стоит только обратить внимание на то, что полипропиленовые трубы для горячего водоснабжения имеют более толстые стенки и оснащены армированием (маркировка PN25). Для холодной воды подходят трубы и PN20.

Металлопластиковые трубы отличаются не совсем надежными соединениями с арматурой, небольшой механической прочностью, поэтому не подходят для сложной электромонтажа.
Медные трубы встречаются крайне редко из-за дороговизны.
Стальные трубы не выдерживают конкуренции с пластиком по любым параметрам.

Трубы какого диаметра для водопровода выбрать?

Выбор диаметра трубы должен определяться гидравлическим расчетом. Но такой сложный расчет сводится к тем же результатам, когда дело касается домашнего использования. Расчет очень сложный, поэтому его просто игнорируют и используют отработанные варианты.

Обычный расход воды через один кран 5-6 л / мин. Таким образом, вся проводка в доме выполнена из полипропиленовых труб с внешним диаметром 20 мм, что подходит для возможности подключения нескольких одновременных пользователей, с длиной трубопровода до 10 метров.

(Эта трубка по пропускной способности аналогична металлической трубе полудюйма или металлопластиковой трубе диаметром 16 мм)

Но при значительном увеличении длины гидравлическое сопротивление трубы также увеличивается. Также она увеличивается с увеличением количества витков, ответвлений. В зависимости от длины подходят полипропиленовые трубы следующих диаметров (внешний) для обычного потребления воды в доме или квартире.

Длина до 10 метров — трубы 20 мм.
Длина 10 — 30 метров — труба 25 мм.
Длина более 30 метров — трубы 32 мм.

Трубка диаметром 25 мм расходует примерно 30 л / мин. без значительного увеличения гидравлического сопротивления, если его длина не превышает 10 метров. Таким образом, короткий коллектор из трубы 25 мм обеспечивает одновременную работу 5 кранов.

Труба 32 мм — 50 л / мин.
Труба 38 мм — 75 л / мин.

Для расчета обычно принимаются 4 одновременных пользователя, — стиральная машина, посудомоечная машина, душевая кабина, унитаз, кран.

Водный путь в дом обычно выполняют трубой 25 — 38 мм в зависимости от ее длины, технических рекомендаций по установке насоса и допустимого объема гидроаккумулятора.

Как видите, в установке водопровода для дома нет ничего сложного. Вопросы по выбору насоса, его установке и подключению, настройке автоматики, выбору гидроаккумулятора вы можете узнать по мере их поступления или пригласить к квалифицированному специалисту.Просверливание стен, пайку полипропиленовых труб можно сделать своими руками.

Но перед этим нужно нарисовать подробную схему трубопровода с указанием всех длин и фитингов. Без схемы не стоит брать даже самый простой трубопровод.

Перед тем, как паять трубопровод, отметьте его на стене (полу, потолке), как он будет размещен, где будет находиться арматура, где должны быть переходы через стену, измерить расстояния и определить длины труб с учетом уплотнение в арматуре.Это снизит вероятность брака и ошибок и значительно ускорит работу.

Видео об установке водопровода в частном доме.

РАЗДЕЛ 6: Требования и технические условия для прокладки водопровода

Модель

РАЗДЕЛ 6. Требования и технические условия на прокладку водопровода
6,1	Материалы и установка
	Все материалы, которые будут использоваться в сочетании с любыми и всеми водопроводными сетями и их установками, должны строго соответствовать этим «Спецификациям для водопроводов и сервисных сооружений» настоящих правил.Все водопроводные сети и принадлежности должны быть установлены сотрудниками Департамента или Подрядчиком, утвержденным Департаментом.
6,2	Размер трубы
	Размеры всех водопроводных сетей должны определяться Департаментом в соответствии с Генеральным планом системы распределения или рассчитываться Департаментом или его инженерами-консультантами. Все новые водопроводные сети должны иметь минимальный диаметр восемь (8) дюймов.Трубопровод для гидрантов должен иметь минимальный диаметр шесть (6) дюймов.
6,3	Расстояние между пожарными гидрантами
	Пожарные гидранты должны располагаться на расстоянии не менее 500 футов в жилых зонированных районах; 250 футов в коммерческих, деловых и промышленных зонах. Начальник пожарной охраны может запросить другой стандарт расстояния в зависимости от ситуации. Заявитель должен предоставить доказательства того, что начальник пожарной охраны одобрил все предлагаемые места расположения пожарных гидрантов.Измерения должны проводиться в пути, будь то общественный или частный. Космические и дополнительные пожарные гидранты должны начинаться с ближайшего существующего гидранта. В тупике всех водопроводов должен быть установлен дополнительный пожарный гидрант.
6,4	Доступ к пожарному гидранту
	Никто не должен препятствовать доступу к пожарному крану. Пожарные гидранты должны иметь свободный радиус три фута, измеряемый от центра штанги верхней части гидранта.Листва, ограждения, парковочные места или другие предметы не должны загораживать чистую зону. Никто не может изменить уклон вокруг основания гидранта, чтобы предотвратить использование четырехдюймовой крышки. Место, где существующие объекты, такие как, помимо прочего, здания, стены, заборы, деревья, на наклонных склонах, не допускающих радиуса зазора в три (3) фута, могут получить отказ Департамента водных ресурсов. Прежде чем будет предоставлен какой-либо отказ от данного Регламента, необходимо рассмотреть все другие возможные местоположения.
6,5	Стоимость водопровода
	При частном разделении земель, коммерческих, деловых или промышленных комплексов, а также всех других территорий, которые в настоящее время не обслуживаются системой водоснабжения Харвич, застройщик или владелец несет ответственность за все расходы, связанные с установкой (-ями) магистрального водопровода и подключением (-ями). к существующей системе и / или обслуживание уже установленной водопроводной сети. Все водопроводные сети должны быть проложены до самой дальней границы участка.
6,6	Потребность в водопроводе
	Застройщик или владелец участка земли, где вода доступна в пределах 500 футов, будет обязан обслуживать и снабжать застройку водой в соответствии с этими правилами. Любая собственность, которая имеет существующую систему водоснабжения и является разделом земли, застройщик или владелец должен будет модернизировать водопровод и услуги в соответствии с этими правилами и положениями перед передачей любого участка.Промышленные, коммерческие, кондоминиумы или многоквартирные жилые и подобные здания, которые не являются разделом земли, должны рассматриваться инспектором водоснабжения и начальником пожарной охраны на индивидуальной основе. Они по-прежнему подчиняются настоящим Правилам и положениям и обязаны устанавливать и обслуживать водопроводные сети и пожарные гидранты.
6,7	Применение для водопроводных сетей
	Заявка на установку водопровода должна быть заполнена разработчиком или владельцем и подана в Департамент для рассмотрения и утверждения, прежде чем можно будет продолжить какие-либо работы.Все заявки должны содержать полную запрашиваемую информацию и план строительства, подготовленный зарегистрированным профессиональным инженером штата Массачусетс, с масштабным планом. Оплата всех необходимых сборов за подключение и установку, включая плату за доступность услуг и любые другие сборы, установленные Советом уполномоченных по водным ресурсам, должны производиться во время подачи заявки.
6,8	Трубы и фитинги
	Все водопроводные трубы должны соответствовать конструкции и изготовляться по последней версии
	Стандарт ANSI / AWWA C151-91, класс 52 «Труба из высокопрочного чугуна, центробежное литье, для воды или других жидкостей».Трубы должны поставляться длиной не более 20 футов. Труба должна иметь класс давления 300.
	Все фитинги должны быть из ковкого чугуна, соответствовать по конструкции и изготовляться последнему выпуску стандарта AWWA C110 «Фитинги из ковкого и серого чугуна, 3 дюйма. через 48 дюймов для воды и других жидкостей ».
	Все трубы и фитинги должны иметь покрытие из цементного раствора внутри и битумное уплотняющее покрытие, нанесенное как внутри, так и снаружи, в соответствии с AWWA C104, «Футеровка из цементного раствора для труб из высокопрочного чугуна и фитингов для воды».
	Нажимные и механические соединения должны изготавливаться на внутреннем рынке и соответствовать по конструкции и производству в соответствии с последним выпуском стандарта AWWA C111 «Соединение резиновых прокладок для напорных труб и фитингов из ковкого чугуна».
6,9	Клапаны
	Все клапаны должны соответствовать по конструкции и изготовляться в соответствии с последним выпуском стандарта AWWA C500 «Задвижки с упругими седлами для водоснабжения», рассчитанными на рабочее давление 150 фунтов на квадратный дюйм и минимальное испытание на давление 300 фунтов на квадратный дюйм.
	Все клапаны должны иметь 2-дюймовую рабочую гайку, ступицы механических соединений (кроме мокрых кранов) и открываться против часовой стрелки. Если небольшая глубина заглубления или другие условия эксплуатации требуют установки клапана в горизонтальном положении, на клапан должен быть установлен конический редуктор с гайкой для работы через клапанную коробку.
6,1	Гидранты
	Гидранты должны соответствовать следующим требованиям:
	А.Направление открытия — Открытие справа
	B. Bury Длина — 5,5 футов
	C. Высота (от линии закапывания до открывающей гайки) — минимум 28,75 дюйма,
	D. — Трафик (конструкция с отрывом)
	E. Color — безопасный синий корпус
	F. Все цепи должны быть удалены.
	Все гидранты должны иметь постоянно установленное маркировочное устройство, одобренное Департаментом.Все гидранты должны соответствовать применимым частям стандарта ANSI / AWWA C502. В случае, если гидрант не работает или временно выведен из эксплуатации, гидрант должен быть четко обозначен кольцом неисправности и уведомлением в пожарную охрану.
6,11	Накладка на трубу
	Труба должна иметь пять (5) футов покрытия, измеренное до финишного уклона улицы.Трубу необходимо вручную покрыть на один (1) фут песком или гравием без камней, утрамбовать и утрамбовать вокруг трубы для обеспечения хорошей опоры и защиты.
	В случае каких-либо земляных работ, заболачивания грунтовых вод или при обнаружении любых неподходящих материалов Подрядчик должен заменить их на хороший материал для обеспечения надлежащей поддержки и выравнивания трубопровода. В некоторых случаях Подрядчик использует щебень для подсыпки, засыпанной песком. Засыпка траншеи должна быть подходящим материалом, взятым из котлована, одобренного обычного карьера или извлеченным гравием.Запрещается использовать грязь, мерзлую землю, камни размером более 3/4 дюйма или другие нежелательные материалы для заправки.
6,12	выступ
	Все выступы должны быть удалены до ширины на два (2) фута или больше диаметра трубы и на один (1) фут ниже нижней стороны трубы. Перед укладкой трубы в траншею необходимо положить слой песка.
6.13	Меры предосторожности при проведении взрывных работ
	Все взрывные работы должны обсуждаться с суперинтендантом и / или инженером, и решение должно приниматься на индивидуальной основе.
6,14	Маркеры для съемки
	Маркеры обследования (линия и отметка) должны быть обязательными на всех вновь предложенных улицах. Трубы должны быть проложены в пределах схемы проезжей части (в некоторых случаях сервитут), как показано на планах, утвержденных Харвичским советом по планированию и зонированию.
6,15	Земляные работы в пределах проезжей части
	Разрешение должно быть получено в Департаменте шоссейных дорог, прежде чем какие-либо раскопки можно будет начать в пределах любой дороги города. Восстановление дороги должно быть завершено в соответствии с местными или государственными правилами. Разрешение на открытие улицы должно быть получено в Департаменте общественных работ Массачусетса до того, как можно будет начать какие-либо раскопки на любой автомагистрали штата.Эти работы должны выполняться в соответствии с разрешением.
6,16	Сервисные трубы
	Каждая служба должна состоять из остановки, бордюра, бокса для бордюра, шарового клапана, счетчика и удаленного считывающего устройства, как только служба водоснабжения входит в здание.
6,17	Проверка водопровода
	Перед приемкой в Департамент труба должна быть испытана под давлением и хлорирована в соответствии с последней редакцией «Монтаж водопроводных сетей и оборудования из высокопрочного чугуна» AWWA, обозначение C600.Никто не должен испытывать давление или хлорировать установку без уведомления Департамента по крайней мере за 48 часов до этого. Сотрудник Департамента должен присутствовать во время испытания под давлением и хлорирования, чтобы засвидетельствовать и подписать формы цепочки поставок. Все отчеты об испытаниях под давлением должны включать фактическое расстояние и размер трубы, а также количество клапанов и гидрантов. Город должен предоставить водомер для измерения расхода воды на дезинфекцию и промывку. Образец воды, взятый после дезинфекции водопроводных труб, должен быть доставлен в испытательную лабораторию, утвержденную Содружеством Массачусетса.Подрядчик должен затем доставить суперинтенданту две последовательные копии результатов испытаний без предыстории. Прежде чем окончательное утверждение будет дано суперинтендантом, подрядчик должен представить в Департамент исполнительный чертеж. В это время суперинтендант должен определить, могут ли трубы (проект) быть приняты в систему водоснабжения города.
6,18	Врезные втулки и клапаны: задвижки и дисковые затворы
	Втулки и задвижки, задвижки и дроссельные заслонки должны быть предоставлены в соответствии с требованиями последних пересмотренных стандартов AWWA C509-94 и C504-94.Нарезные втулки и клапаны должны быть одного производителя. Задвижки от 6 до 12 дюймов должны иметь механическое соединение, бронзовые, с упругим седлом, клинового типа, открываться влево (против часовой стрелки) с 2-дюймовой рабочей гайкой. В целях стандартизации втулки и задвижки, задвижки и дроссельные заслонки должны быть Mueller.
6,19	Коробки для ворот
	Buffalo # 5663 выдвижной тип 24 ”сверху с фланцем наверху коробки и 30” снизу.Ящики должны быть чугунными, с битумным покрытием, с чугунными крышками для интенсивного движения. Крышки должны быть обозначены надписью «ВОДА».
6,20	Водопровод на частных дорогах
	Жильцы или владельцы частных дорог несут исключительную ответственность за ремонт и техническое обслуживание всех водопроводов и принадлежностей, клапанов и гидрантов. Жители и / или собственники также несут ответственность за поддержание достаточного покрытия почвы над любым водопроводом.Все водопроводные сети должны постоянно поддерживать минимальную глубину 5 футов ниже чистой поверхности. Департамент не несет ответственности за водопровод на частных дорогах.
6,21	Схема проезда
	Департамент не несет ответственности за любые находящиеся в частной собственности трубы и / или провода на городских дорогах. Любые поврежденные элементы дорожного покрытия не будут оплачиваться городскими властями Харвича.

Сантехнические условия — InterNACHI®

Сантехника может быть определена как практика, материалы и приспособления, используемые при установке, техническом обслуживании и изменении всех трубопроводов, арматуры, приборов и принадлежностей, связанных со средствами канализации и ливневой канализации, вентиляционной системой, а также государственными и частными системами водоснабжения. Сантехника не включает торговлю бурением колодцев, установку оборудования для смягчения воды, а также производство или продажу сантехники, приборов, оборудования или оборудования.Сантехническая система состоит из трех отдельных частей: адекватная система снабжения питьевой водой; безопасная и адекватная дренажная система; и достаточно приспособлений и оборудования.

Общие факторы

Общая проверка дома касается безопасной системы водоснабжения, адекватной дренажной системы, а также наличия достаточного количества надлежащих приспособлений и оборудования. В этой статье объясняются особенности жилищной водопроводной системы и основные сантехнические термины, которые инспектор должен знать и понимать, чтобы должным образом выявлять нарушения жилищного кодекса, связанные с водопроводом, и более сложные дефекты, о которых он / она сообщит в соответствующие органы.Только инспекторы InterNACHI имеют достаточную подготовку, чтобы выявлять сложные дефекты, которые другие не заметят.

Определения

Воздушные камеры

Устройства для поглощения давления, устраняющие гидравлический удар. Их следует устанавливать как можно ближе к клапанам или крану и в конце длинных участков трубопровода.

Воздушный зазор (дренажная система)

Свободное вертикальное расстояние через свободную атмосферу между выпускным отверстием водопровода и кромкой уровня затопления резервуара, в который он сливается.

Воздушный зазор (система распределения воды)

Беспрепятственное вертикальное расстояние в свободной атмосфере между самым нижним отверстием любой трубы или крана, подающей воду в резервуар, водопроводную арматуру или другое устройство, и кромкой уровня затопления резервуара.

Воздушный затвор

Воздушный затвор — это пузырь воздуха, который ограничивает поток воды в трубе.

Обратный поток

Поток воды или других жидкостей, смесей или веществ в распределительные трубы системы питьевого водоснабжения из любого источника или источников, кроме предполагаемого.Обратный отток — это один из видов обратного слива.

Обратный слив

Обратный сток использованной, загрязненной или загрязненной воды из водопроводной арматуры или резервуара в систему питьевого водоснабжения из-за отрицательного давления в трубе.

Ответвление

Любая часть системы трубопроводов, кроме магистрали, стояка или трубы.

Отводное вентиляционное отверстие

Вентиляционное отверстие, соединяющее одно или несколько отдельных вентиляционных отверстий с вентиляционной трубой.

Строительный дренаж

Часть самого нижнего трубопровода дренажной системы, которая принимает сливы из почвы, сточных вод или других дренажных труб внутри стен здания (дома) и передает их в строительную канализацию, начиная с 3 фута снаружи. стена здания.

Перекрестное соединение

Любое физическое соединение или расположение между двумя иными отдельными системами трубопроводов, одна из которых содержит питьевую воду, а другая — воду с неизвестной или сомнительной безопасностью, либо пар, газ или химические вещества, в результате чего может возникать поток. от одной системы к другой, направление потока зависит от перепада давления между двумя системами. (См. Обратный поток и Обратное сифонирование.)

Поле захоронения

Область, содержащая ряд из одной или нескольких траншей, выстланных крупным заполнителем и транспортирующих сточные воды из септика через керамическую глину. Сосна или перфорированная неметаллическая труба, проложенная. таким образом, чтобы поток равномерно распределялся по естественной почве.

Дренаж

Любая труба, по которой сточные воды или водные отходы переносятся в канализацию здания (дома).

Обод уровня затопления

Верхний край резервуара, из которого вытекает вода.

Клапан промывки

Устройство, которое сбрасывает заранее определенное количество воды в приспособления для промывки и закрывается прямым давлением воды.

Промывочный клапан

Устройство, расположенное на дне резервуара, для промывки санузлов и аналогичных приспособлений.

Жироуловитель

См. Перехватчик.

Горячая вода

Питьевая вода, нагретая до температуры не менее 120 ° F и используемая для приготовления пищи, мытья, мытья посуды и купания.

Санитарно-гигиенический

В нарушение санитарных норм вредно для здоровья.

Перехватчик

Устройство, спроектированное и установленное таким образом, чтобы отделять и удерживать вредные, опасные или нежелательные вещества из обычных отходов и позволять нормальным сточным или жидким отходам сливаться в дренажную систему самотеком.

Leader

Наружная дренажная труба для отвода ливневой воды с крыш или водосточных желобов в ливневую канализацию здания, комбинированную строительную канализацию или другие средства отвода.

Main Vent

Основная артерия вентиляционной системы, к которой могут быть присоединены вентиляционные ветви.

Основная канализация

См. Общественная канализация.

Пневматический

Это слово относится к устройствам, использующим сжатый воздух, например, в резервуарах высокого давления с насосами.

Питьевая вода

Вода, не содержащая примесей в количествах, достаточных для того, чтобы вызвать заболевание или вредные физиологические эффекты, и соответствующая по своему бактериологическому и химическому качеству требованиям стандартов службы общественного здравоохранения для питьевой воды или отвечающая нормам общественного здравоохранения уполномоченный орган.

Предохранительный клапан P&T (давление и температура)

Предохранительный клапан, установленный на резервуаре для горячей воды для ограничения температуры и давления воды.

P Сифон

Сифон с вертикальным входом и горизонтальным выходом.

Общественная канализация

Обычная канализация, находящаяся под непосредственным контролем органов государственной власти.

Разгрузочное отверстие

Вспомогательное вентиляционное отверстие, обеспечивающее дополнительную циркуляцию воздуха в дренажной и вентиляционной системах или между ними.

Септик

Водонепроницаемый резервуар, который принимает сливы из канализационной системы здания или ее части и спроектирован и сконструирован таким образом, чтобы отделять твердое вещество от жидкости, переваривать органические вещества в течение периода содержания под стражей и позволять жидкости для сброса в почву за пределами резервуара через систему открытого или перфорированного трубопровода или через дренажную яму.

Канализационная система

Канализационная система включает в себя все трубопроводы, принадлежности и очистные сооружения, используемые для сбора и удаления сточных вод, за исключением водопровода внутри и в связи с обслуживаемыми зданиями и канализацией здания.

Грунтовая труба

Труба, которая направляет сточные воды дома в приемную канализацию, строительную канализацию или строительную канализацию.

Грунт

Вертикальный трубопровод, который заканчивается вентиляционным отверстием на крыше и отводит пары из водопроводной системы.

Вентиляционное отверстие для дымовой трубы

Расширение дымовой трубы для твердых отходов или отходов над самым высоким горизонтальным сливом, соединенным с этой трубой. Иногда называется отводом для отходов или отводом почвы.

Ливневая канализация

Канализация, используемая для отвода дождевой воды, поверхностных вод, конденсата. охлаждающая вода или аналогичные жидкие отходы.

Сифон

Сифон — это приспособление или устройство, которое обеспечивает жидкостное уплотнение для предотвращения выброса канализационных газов без существенного воздействия на поток сточных вод через него.

Вакуумный выключатель

Устройство для предотвращения обратного потока (обратного сифонажа) посредством отверстия, через которое может втягиваться воздух для сброса отрицательного давления (вакуума).

Вентиляционная труба

Вертикальная вентиляционная труба, установленная для обеспечения циркуляции воздуха в и из дренажной системы, и которая проходит через один или несколько этажей.

Water Hammer

Громкий стук воды в трубе при внезапном закрытии клапана или крана.

Водопроводная труба

Обслуживаемая труба от водопровода или других источников питьевого водоснабжения до водораспределительной системы здания.

Система водоснабжения

Система водоснабжения состоит из водопровода, водораспределительных труб, необходимых соединительных труб, фитингов, регулирующих клапанов и всех принадлежностей в здании или помещении или рядом с ним.

Влажное вентиляционное отверстие

Вентиляционное отверстие, через которое стоки выводятся не из туалетов.

Вентиляционное отверстие хомута

Труба, соединяющая вверх от трубы почвы или отходов к вентиляционной трубе с целью предотвращения изменений давления в штабелях.

Основные характеристики внутренней водопроводной системы

Основные функции водопроводной системы в доме заключаются в следующем:

Обеспечение адекватного и питьевого снабжения горячей и холодной водой пользователей жилища .
Для слива всех сточных вод и сточных вод, выходящих из этих приспособлений, в общественную канализацию или частную систему удаления.

Следовательно, очень важно, чтобы жилищный инспектор полностью ознакомился со всеми элементами этих систем, чтобы он мог распознать несоответствия сантехнического оборудования конструкции, а также другие нарушения норм.

Элементы водопроводной системы

Водоснабжение: трубопровод домашней сети должен быть как можно короче. Колена и изгибы должны быть сведены к минимуму, так как они уменьшают давление и, следовательно, подачу воды к арматуре в доме.Линия подачи дома также должна быть защищена от замерзания. Засыпание линии под 4 футами почвы является общепринятой глубиной для предотвращения замерзания. Однако эта глубина варьируется по стране с севера на юг. Для получения информации о рекомендуемой глубине в вашем районе страны следует обратиться к местным или государственным правилам водоснабжения.

Материалами, используемыми для домашнего обслуживания, могут быть медь, чугун, сталь или кованое железо. Используемые соединения должны быть совместимы с типом используемой трубы.

Остановка корпорации: Остановка корпорации подключена к водопроводу.Это соединение обычно выполняется из латуни и может быть подключено к электросети с помощью специального инструмента, не отключая коммунальное электроснабжение. Клапан, встроенный в стопор корпорации, позволяет поддерживать давление в магистрали, пока обслуживание здания завершено.
Ограничитель бордюра: Ограничитель бордюра представляет собой аналогичный клапан, используемый для изоляции здания от магистрали при ремонте, неуплате счетов за воду или затопленных подвалах. Поскольку упор корпорации обычно находится под улицей и для достижения клапана потребуется сломать тротуар, упор используется в качестве запорного клапана.
Блок упора бордюра: Блок ограничителя бордюра представляет собой коробку доступа к ограничителю бордюра для открытия и закрытия клапана. Для доступа к клапану используется гаечный ключ с длинной ручкой.
Остановка счетчика: Останов счетчика — это клапан, расположенный на стороне улицы от счетчика воды, чтобы изолировать счетчик для установки или обслуживания. Многие нормы требуют наличия задвижки на стороне счетчика дома, чтобы перекрыть воду при ремонте водопровода. Бордюр и ограничители счетчика не должны использоваться часто, и при частом использовании они могут быстро выйти из строя.
Счетчик воды: Счетчик воды — это устройство, используемое для измерения количества воды, используемой в доме. Обычно это собственность города и очень деликатный инструмент, которым нельзя злоупотреблять. Поскольку электрическая система обычно заземляется на водопровод, вокруг счетчика следует установить заземляющий контур. Многие счетчики поставляются с ярмом, которое поддерживает электрическую непрерывность, даже если счетчик снят.

Магистрали горячей и холодной воды: Магистрали горячей и холодной воды обычно подвешиваются к потолку подвала и присоединяются к счетчику воды и резервуару для горячей воды с одной стороны и к стоякам подачи арматуры с другой.Эти трубы должны быть установлены аккуратно и поддерживаться трубными подвесками или ремнями достаточной прочности и достаточного количества для предотвращения провисания. Линии горячей и холодной воды должны находиться на расстоянии примерно 6 дюймов друг от друга, если линия горячей воды не изолирована. Это необходимо для того, чтобы линия холодной воды не забирала тепло от линии горячей воды. В питающей сети должен быть сливной клапан или запорно-сливной клапан для отвода воды из системы для ремонта. Эти клапаны должны быть на нижнем конце линии или на конце каждого стояка приспособления.

Подступенки светильников начинаются от основной магистрали подвала и поднимаются вертикально к светильникам на верхних этажах. В одноквартирном доме ветви стояка обычно идут от основного стояка к каждой группе светильников. В любом случае стояки приспособления не должны зависеть от стояков ответвления для поддержки, а должны поддерживаться кронштейном для труб. Затем каждое приспособление подключается к стояку ответвления отдельной линией. Последний прибор на линии обычно подключается непосредственно к стояку ответвления.

Водонагреватели: Водонагреватели обычно работают от электричества, мазута, газа или, в редких случаях, от угля или дров.Они состоят из помещения для нагрева воды и резервуара для хранения горячей воды в течение ограниченного периода времени. Все водонагреватели должны быть оснащены предохранительным клапаном температуры и давления, независимо от того, какое топливо используется. Этот клапан срабатывает, когда температура или давление становятся слишком высокими из-за прекращения подачи воды или неисправного термостата.

Размеры труб: Размер подвальных магистралей и стояков зависит от количества поставляемых креплений. Однако, как правило, минимальный размер трубы составляет 3/4 дюйма.Это позволяет образовывать отложения на трубе из-за жесткости воды и обычно дает удовлетворительный объем и давление.

Дренажная система

Вода, подаваемая в дом и используемая, отводится через дренажную систему. Эта система представляет собой либо систему канализации, по которой проходят только внутренние сточные воды, либо комбинированную систему, несущую внутренние сточные воды и стоки с крыши.

Санитарная дренажная система: правильный размер канализационной или домашней канализации зависит от количества приспособлений, которые она обслуживает.Обычный минимальный размер — 6 дюймов в диаметре. В качестве материалов обычно используются чугун, керамическая глина, пластмасса и, в редких случаях, свинец. Для правильного потока в сливной трубе размер трубы должен быть примерно наполовину заполненным. Это обеспечивает надлежащее очищающее действие, чтобы твердые частицы, содержащиеся в отходах, не оседали в трубе.

Определение размеров водостока — Комитет по единому сантехническому кодексу разработал метод определения размеров сточных вод в доме с точки зрения «арматуры».«Один прибор» равен примерно 71 D2 галлону воды в минуту. Это импульсный расход воды, сливаемой из умывальника за 1 минуту. Все остальные приспособления были связаны с этим устройством.

Размеры сантехнического слива

Уровень слива в доме — Слив в доме или в здании должен иметь уклон в сторону канализации, чтобы обеспечить промывку слива. Обычный уклон дома или строительной канализации составляет 1 D4 дюйма на 1 фут длины.
Приспособление и отводные сливы — Отводной слив — это сточная труба, которая собирает отходы от двух или более приспособлений и направляет их в канализацию здания или дома.Его размер такой же, как и у домашней канализации, с учетом того, что все унитазы должны иметь слив диаметром не менее 3 дюймов, и только два унитаза могут соединяться в один 3-дюймовый слив.

Все отводные стоки должны присоединяться к стоку дома с помощью Y-образного фитинга. То же самое верно и для дренажных водостоков, присоединяемых к отводным стокам. Y-образный фитинг используется для максимального исключения отложений твердых частиц в соединении или рядом с ним. Скопление этих твердых частиц вызовет закупорку слива.

Сифоны — Сифон для водопровода — это устройство, используемое в системе сточных вод, чтобы предотвратить попадание канализационного газа в конструкцию и, тем не менее, в значительной степени не препятствовать отводу воды из арматуры. На все светильники, подключенные к бытовой сантехнике, должен быть установлен сифон.

Влияние канализационных газов на организм человека известно; многие из них крайне вредны. Кроме того, некоторые канализационные газы взрывоопасны. Ловушка предотвратит попадание этих газов в конструкцию.Глубина уплотнения в ловушке обычно составляет 2 дюйма. Ловушка с глубоким уплотнением имеет 4-дюймовое уплотнение.

Назначение сифона — изоляция канализационных газов от конструкции. Поскольку водопроводная система подвержена большим колебаниям потока, и этот поток возникает во многих различных секциях системы, давление в сливных линиях сильно колеблется. Эти перепады давления имеют тенденцию разрушать гидрозатвор в сифоне. Для решения этой проблемы были введены механические ловушки. Однако было обнаружено, что коррозионные жидкости, протекающие в системе, вызывают коррозию или забивают эти механические ловушки.Именно по этой причине большинство правил по сантехнике запрещают механические ловушки.

Есть много производителей ловушек, и все они несколько изменили конструкцию. Сифон типа «P» обычно находится в туалетах, раковинах, писсуарах, питьевых фонтанчиках, душах и других установках, которые не сбрасывают много воды.

Барабанный уловитель

Барабанный уловитель — еще один гидрозатвор. Обычно они используются в размерах 4×5 дюймов или 4×8 дюймов. Эти сифоны обладают большей герметизирующей способностью, чем сифоны типа «P», и быстро пропускают большое количество воды.Барабанные ловушки обычно соединяют с ваннами, ножными ваннами, сидячими ваннами и модифицированными душевыми ваннами.

Нежелательные ловушки

Ловушки «S» 1 и 3h «S» не должны использоваться в водопроводных установках. Их практически невозможно проветрить должным образом, и 3-часовой S-образный сифон представляет собой идеальный сифон.
Мешок-ловушка, крайняя форма S-ловушки, встречается редко.

Любая ловушка, эффективность которой зависит от движущейся части, обычно неадекватна и запрещена местными правилами водоснабжения.Эти ловушки работают, но их конструкция обычно приводит к тому, что они стоят дороже, чем ловушки типа «P» или барабанные. Следует помнить, что ловушки используются только для предотвращения утечки канализационного газа в конструкцию. Они не компенсируют перепады давления. Только надлежащая вентиляция устранит проблемы с давлением.

Вентиляция

Водопроводная система вентилируется для предотвращения потери уплотнения ловушки и порчи материала. и замедление потока.

Потеря уплотнения ловушки

Уплотнение водопроводной ловушки может быть потеряно из-за сифонации (прямого и косвенного или импульсного), противодавления, испарения, капиллярного притяжения или ветрового воздействия.Первые два из названных, вероятно, являются наиболее частыми причинами потерь. Если сливная труба размещается вертикально после сифона приспособления, как в сифоне «S», сточная вода продолжает течь после опорожнения приспособления и очищает сифон. Это вызвано тем, что давление воздуха на воду в арматуре больше, чем давление воздуха в сточной трубе. Действие воды, выпускаемой в сливную трубу, удаляет воздух из этой трубы и тем самым вызывает отрицательное давление в сливной трубе. В случае непрямого или импульсного сифонажа поток воды, проходящий мимо входа в дренаж арматуры в сточной трубе, удаляет воздух из дренажа арматуры.Это снижает давление воздуха в сливе приспособления, и весь узел действует как аспиратор, который врач использует для распыления на инфицированное горло.

Противодавление

Расход воды в грунтовой трубе зависит от используемых приспособлений. Унитаз дает небольшой поток, а унитаз — большой поток. Небольшие потоки имеют тенденцию прилипать к стенкам трубы, но большие по мере падения образуют скопление отходов. Когда эта порция воды падает по трубе, воздух перед ней становится сжатым.По мере нарастания давления он ищет точку выхода. Эта точка является либо вентиляционным отверстием, либо выходом для приспособления. Если вентиляционное отверстие закупорено или отсутствует, единственным выходом для этого воздуха является выходное отверстие прибора. Давление воздуха заставляет ловушку запечатать трубу в приспособлении. Если давление достаточно велико, уплотнение полностью выдувается из приспособления. Рисунки 6-17 и 6-18 иллюстрируют этот тип проблемы.

Размер вентиляционной трубы

Установка вентиляционной трубы аналогична установке дренажной трубы и дренажной трубы.Используются те же критерии единицы крепежа. Не следует использовать вентиляционные трубы диаметром менее 11 D4 дюймов. Вентиляционные отверстия меньше этого диаметра имеют тенденцию закупориваться и не выполняют свою функцию.

Вентиляция отдельных приспособлений: Этот тип вентиляции обычно используется для раковин, туалетов, питьевых фонтанов и т. Д.
Вентиляция агрегата: Система вентиляции агрегата обычно используется в многоквартирных домах. Этот тип системы экономит много денег и места, когда светильники размещаются вплотную друг к другу в отдельных квартирах.
Мокрая вентиляция: Мокрая вентиляция водопроводной системы является обычным явлением в группе бытовой сантехники. Это именно то, что следует из названия: вентиляционная труба используется как сливная линия.

Общая дренажная система

До сих пор мы рассматривали дренажные, почвенные и вентиляционные системы водопроводной системы отдельно. Однако для работающей системы все они должны быть подключены.

Глава 21.12 Водоснабжение | Портленд.gov

A. За исключением случаев, когда это требуется для работы системы водоснабжения, любое лицо незаконно вводит или разрешает внесение каких-либо веществ, загрязняющих веществ или загрязнений любого рода в городскую систему водоснабжения.

B. От собственника или арендатора может потребоваться установка защиты от обратного потока для защиты системы водоснабжения. Управление водоснабжения Портленда осуществляет программу контроля перекрестных соединений изоляции помещений, как указано в административных правилах штата Орегон (OAR) 333-061-0070.

1. Согласно OAR 333, Portland Water Bureau требует одобренного узла предотвращения обратного потока, когда Portland Water Bureau определяет, что:

a. полное физическое отделение от городской системы водоснабжения нецелесообразно или необходимо;

б. может быть нелегко провести адекватную проверку на наличие перекрестных соединений; или,

c. существует возможность загрязнения обратным потоком в результате особых условий, использования или оборудования.

Портлендское водное управление может потребовать, чтобы утвержденная система предотвращения обратного потока была установлена там, где помещения разрабатываются для нового строительства, где здания или сооружения реконструируются или где производятся улучшения собственника или арендатора.

Городское разрешение на строительство не может быть выдано без предварительного рассмотрения и утверждения Портлендским водным бюро для защиты от обратного потока. Бюро водных ресурсов Портленда может утвердить такие разрешения на строительство с доказательством того, что соответствующая изоляция помещений противотока будет установлена или будет установлена после выдачи разрешения на строительство.Обратитесь к Разделу 28.08.020 за дополнительными требованиями к сборке обратного потока для плавучих конструкций.

Соискатель разрешения на строительство несет ответственность за то, чтобы необходимая защита от обратного потока была четко отмечена и отображена на всех разрешенных строительных чертежах. Защита от обратного потока, требуемая в соответствии с разрешением на строительство, должна быть установлена до получения сертификата строительного инспектора о временном или окончательном заселении в зависимости от выданного разрешения. Независимо от того, есть ли в помещении какие-либо конструкции, заняты или пустуют здания, владелец недвижимости несет ответственность за поддержание необходимой защиты от обратного потока изоляции в помещении.

2. Все узлы необходимо проверять сразу после установки или при перемещении или ремонте узла. Сборки также должны проверяться не реже одного раза в год по графику, определяемому Портлендским водным бюро, или чаще, если это необходимо для обеспечения адекватной защиты от обратного потока. Тесты должны проводиться тестировщиком, сертифицированным штатом Орегон. Копии результатов теста должны быть предоставлены владельцу собственности и Портлендскому водному бюро.Узлы предотвращения обратного потока, которые не работают должным образом, должны быть незамедлительно отремонтированы и повторно протестированы или заменены. Владелец собственности и владелец узла обратного потока, если он не является владельцем собственности, несут ответственность за все связанные с этим расходы на ремонт, тестирование и замену. По запросу Управления водоснабжения Портленда, испытатели сборки с обратным потоком должны предоставить действительные свидетельства о сертификации штата Орегон и лицензионные документы Совета строительных подрядчиков штата Орегон до начала тестирования сборок с обратным потоком в пределах города.

3. Когда у Портлендского водного бюро есть разумные основания полагать, что существующее или потенциальное перекрестное соединение находится на территории владельца собственности, Портлендское водное управление прекращает подачу водоснабжения в эти помещения. Управление водоснабжения Портленда может также отказать в предоставлении водоснабжения или прекратить подачу воды в помещения, если обнаруживается, что требуемая изоляционная защита от обратного потока в помещениях не установлена, работает со сбоями или не обслуживается должным образом, или что она не была проверена, отремонтирована и повторно проверена.

Служба водоснабжения не может быть предоставлена или восстановлена до тех пор, пока не будет установлена, протестирована и проверена Портлендским водным бюро надлежащая утвержденная защита от обратного потока или иным образом не будет устранена причина опасности перекрестного соединения.

Как установлено в Постановлении о годовых ставках, сборы должны применяться, когда требуемая защита от обратного потока не поддерживается или отсутствует. К владельцу недвижимости могут быть применены платежи или меры по отключению водоснабжения, если водоснабжение помещения осуществляется Портлендским водным бюро.

Как установлено в Постановлении о годовых ставках, плата за услуги водоснабжения должна взиматься за каждый установленный узел обратного слива изоляции в помещениях. Эта плата будет основана на общем количестве счетов водоснабжения, оборудованных необходимой защитой от обратного потока изоляции помещений, и будет выплачиваться владельцем собственности, арендатором или стороной, которая согласилась с Портлендским водным бюро принять на себя ответственность за оплату счетов за воду.

Перед тем, как водоснабжение будет отключено из-за того, что не поддерживается необходимая защита от обратного потока, Управление водоснабжения Портленда уведомит владельца собственности или арендатора.

Как установлено в Постановлении о годовых ставках, плата за воду должна взиматься с владельца собственности или арендатора за каждое последующее письменное уведомление к первому ежегодному напоминанию с просьбой завершить ежегодное тестирование сборки с обратным потоком в течение 30 дней с момента отправки по почте.

Уведомление должно быть отправлено на служебный адрес и на адрес собственника или арендатора, согласившегося взять на себя ответственность за оплату счетов за воду.

В уведомлении должна быть указана предполагаемая дата отключения подачи воды.Сборы согласно Закону о годовых ставках должны применяться к владельцу или арендаторам собственности, которые договорились с Портлендским водным бюро о принятии на себя ответственности за оплату счетов за воду и за действия, связанные с отключением и возобновлением работы системы водоснабжения, как это установлено Указом о годовых ставках.

После того, как водоснабжение было отключено, его нельзя повторно активировать до тех пор, пока не будут оплачены все примененные платежи и требуемая защита от обратного потока не будет соответствовать требованиям Управления здравоохранения штата Орегон по контролю перекрестных соединений и этому Разделу.

Владелец или арендатор недвижимости обязан убедиться, что Портлендское водное бюро имеет самый актуальный и точный адрес регистрации. Портлендское водное бюро не обязано определять, является ли предоставленный адрес записи лучшим или наиболее актуальным.

Департамент здравоохранения | 6 Сантехника

В настоящее время в большинстве домов и других построек имеется около сантехники . Сантехника состоит из труб, по которым вода поступает в здание и отводятся сточные воды.

Трубы не всегда видно, так как их часто прокладывают между стенами или под землей.

Раковины, душевые, умывальники, баки для стирки и туалеты имеют присоединенные к ним металлические или пластиковые трубы, которые выходят наружу и подключаются к канализационной системе под землей. В более старых сантехнических системах могут быть фаянсовые (глиняные) трубы.

Канализационная труба — это труба, по которой сточные воды попадают в канализационную систему.

6.1 Смотровые отверстия

Смотровые отверстия (IO) — это закрытые отверстия в канализационных трубах, которые обеспечивают доступ внутрь трубы для устранения засоров.Входы-выходы обычно размещаются в трубе, где она выходит из здания, где труба меняет направление, или в регулярных точках на прямом участке трубы. Один также помещается непосредственно перед септиком, если он есть.

Если возникла проблема с водопроводом и трубы заблокированы, необходимо найти эти входы-выходы. Входы-выходы обычно отмечаются на плане сантехники здания, однако, возможно, потребуется выкопать несколько ям, прежде чем будет обнаружен вход-выход. Лучшее место для начала — снаружи стены возле заблокированного приспособления .(Унитаз, умывальник, ванна, ванна для стирки и кухонная раковина называются приспособлениями, потому что они прочно прикреплены к зданию.)

Местный практикующий врач по гигиене окружающей среды может помочь вам в поиске МО.

К началу страницы

6.2 Гидрозатвор сифона

Практически все канализационные трубы и арматура в здании имеют гидрозатвор сифона. Эти уплотнения очень важны, поскольку они предотвращают попадание газов, образующихся в канализационных трубах, в здание. Иногда приспособления имеют ввод-вывод в основании трубы гидрозатвора, что позволяет ее чистить.

Рис. 2.21: Гидравлическое уплотнение.

Существует несколько различных типов конструкции гидрозатвора сифона. Вот два из них.

Рис. 2.22: Конструкции ловушек.

6.3 Сифон с разъединителем

Сифон с разъединителем (DT) представляет собой трубу, выходящую из земли, которая закрыта решеткой для предотвращения попадания в нее мусора.

Это очень важная труба, поскольку она позволяет сточным водам выходить, если водопроводная система блокируется. Его всегда можно найти снаружи дома, чтобы вся переливная вода выходила за пределы здания.

Также очень важно убедиться, что люди в здании знают, что они не должны ничего класть в DT. Например, дети не должны бросать в него песок или мусор, а люди не должны заливать в него кулинарный жир или другие пищевые отходы.

Очень важно знать, где находится ловушка разъединителя.

Рис. 2.23: Ловушка разъединителя.

Трубы для сточных вод, идущие от ванны, умывальника или кухонной мойки, могут идти прямо к DT. Они присоединятся к DT ниже уровня решетки.Туалетные отходы никогда не попадают в DT, а это означает, что DT никогда не попадает на трубу, выходящую из унитаза.

Начало страницы

6.4 Проектирование водопровода дома

Это пример проекта водопровода дома, показывающий арматуру, смотровые отверстия, сифон разъединителя, S- или P-сифоны и канализационную трубу.

Рис. 2.24: Конструкция сантехники дома.

Иногда в ванной сточные воды из душа, умывальника и ванны могут стекать в центральный слив. Этот слив может быть сливом для душа или отдельным желобом, установленным в полу ванной комнаты, обычно называемым сливным желобом пола .

Сточный желоб на полу в ванной, куда стекают все сточные воды из сантехники, должен идти в канализационную трубу. В этом центральном сливе будет решетка на уровне пола. Пол в ванной комнате должен быть наклонен к сливу душевой кабины или центральному желобу, чтобы вода не собиралась.

Еще один способ отвода воды с пола — это сухой напольный мусор. Их можно разместить в других комнатах, где есть сантехника, например, в прачечной или туалете, чтобы облегчить слив воды с пола.

Сухие сточные воды с пола сбрасывают воду прямо в землю сразу за пределами помещения, потому что количество сточных вод, обычно при мытье пола, не должно быть большим и вызывать скопление.

Рис. 2.25: Типичный желоб для сточных вод.

Город Хэдли, MA Water Division Rules

Эти правила обнародованы Советом города Хэдли. уполномоченных по водным ресурсам в соответствии с MGL c. 41, § 69B.

Следующие правила распространяются на всех потребителей городской воды. и регулировать отношения между Подразделением водных ресурсов и его потребителями / заказчиками и подрядчиками / разработчиками кто устанавливает водные системы.

В контексте данной главы следующие термины должны иметь указанные значения:

ОТКАЗ: Состояние, в котором находилась подача воды в здание. прекращено по просьбе собственника на срок не менее один год, и владелец не взял на себя никаких обязательств относительно возможного будущего использовать.

ВОЗДУШНЫЙ ЗАЗОР: Беспрепятственное вертикальное расстояние через свободную атмосферу между самым нижним отверстием от любой трубы или крана, подающего воду к резервуару, водопроводной арматуре или другому контейнеру и к заливной кромке указанное судно.Утвержденный воздушный зазор требуется стандартами подразделения.

ЗАЯВИТЕЛЬ: Любое лицо, подающее заявку на услуги водоснабжения или водопровода. продление, замена или перемещение.

ДОПОЛНИТЕЛЬНОЕ ВОДОСНАБЖЕНИЕ: Любое водоснабжение в помещениях или доступное для них, кроме утвержденное общественное водоснабжение с питьевой водой под надзором города.

А.

Изменение направления нормального потока воды или других жидкостей, вызванное путем обратного давления или обратного сифонажа.

Б.

Поток воды или других жидкостей, смесей или веществ в распределительные трубы системы питьевого водоснабжения из любого источника, кроме утвержденного источника питания, вызванного внезапным сокращением давления в системе питьевой воды.

ПРЕДОХРАНИТЕЛЬ ОБРАТНОГО ПОТОКА: Устройство или средство для предотвращения обратного потока.

ЗДАНИЕ: Любое строение, используемое для проживания людей, работы, отдыха. или в других целях.

КОМБИНИРОВАННОЕ ОБСЛУЖИВАНИЕ: Любая существующая водопроводная труба, которая используется для подачи воды служба и частная пожарная охрана. Новая установка совмещенного обслуживание не разрешено.

КОММЕРЧЕСКОЕ ИЛИ ПРОМЫШЛЕННОЕ ПРЕДПРИЯТИЕ: Отдельная коммерческая или промышленная единица, арендуемая или принадлежит бизнесу или жильцу, который имеет независимый вход и выход или имеет общий вход и выход с другими подразделениями в пределах здание или сооружение, но с отдельными коммерческими или промышленными объектами.Пример может включать, но не ограничивается, хранящиеся в магазине центры или отдельные офисные или кондоминиумы в одном здании или структура.

ПОТРЕБИТЕЛЬ или ЗАКАЗЧИК: Физическое лицо, фирма, корпорация или его агент в качестве сторона, которая или которая подала заявку на водоснабжение, или любое физическое лицо, фирма или корпорация, которая или которая фактически использует услуги водоснабжения Город Хэдли. Услуга будет записана водным отделом. от имени стороны, запрашивающей услугу, если не указано иное на письме.

РАСХОД: Количество использованной воды, измеренное счетчиком или оцененное Отделом водоснабжения в соответствии с его выставлением счетов.

ЗАГРЯЗНЕНИЕ: Ухудшение качества питьевой воды в определенной степени что создает реальную опасность для здоровья населения из-за отравления или распространение болезни.

А.

Любое физическое или потенциальное соединение или расположение трубопроводов. или приспособления между двумя отдельными системами трубопроводов, одна из которых содержит питьевая вода и другая непитьевая вода или промышленные жидкости неизвестной или сомнительной безопасности, пара, газа или химикатов, что позволяет перетекают из одной системы в другую.

Б.

Любое физическое или потенциальное соединение или расположение трубопроводов. или приспособления между двумя отдельными системами трубопроводов, одна из которых содержит питьевая вода и другая непитьевая вода или промышленные жидкости неизвестной или сомнительной безопасности, из-за чего или из-за чего, обратный поток или обратная сифонация может произойти в системе питьевой воды.

КОНТРОЛЬ ПЕРЕКРЕСТНЫХ СОЕДИНЕНИЙ В КОНТЕЙНЕ: Установка любого одобренного устройства предотвращения обратного потока при подключении к водопроводу любого помещения или объекта утвержденного устройства предотвращения обратного потока на линии обслуживания, ведущей к частному водопроводу и снабжению его частью, где есть фактические или потенциальные перекрестные связи, которые не могут быть эффективно устраняется или контролируется в точке перекрестного соединения.

ПЕРЕКРЕСТНОЕ УПРАВЛЕНИЕ: Соединение между системой питьевого водоснабжения и питьевой водой. водная система с одобренным устройством предотвращения обратного потока должным образом установлен, который будет постоянно обеспечивать соразмерную защиту со степенью опасности.

CURB STOP: Часть системы водоснабжения, обычно расположенная в линия собственности владельца, к которой у города есть полный доступ и контроль отключения подачи воды в помещения.За этим точка, водная система принадлежит и находится в ведении владелец.

КРИТЕРИИ ДИЗАЙНА: Стандарты проектирования, используемые Дивизионом в строительстве и восстановление коммунальных водопроводов, водопроводных труб и пожарные трубы.

ПРЕКРАЩЕНИЕ: Прекращение подачи воды в помещении по запросу владельца или клиента (за исключением того, что запрос о временном прекращении для ремонта обычно не приводит к прекращению производства).

ДВОЙНОЙ ОБРАТНЫЙ КЛАПАН В СБОРЕ: Комплект из двух независимо работающих проверок, утвержденных клапаны с плотно закрывающейся запорной арматурой с каждой стороны чека клапаны и правильно расположенные контрольные краны для рутинных испытаний Ассамблея.

УДЕРЖАНИЕ: Приобретенное юридическое право на конкретное использование земли, находящейся в собственности и поддерживается другими.

ИСПЫТАНИЕ ПОЖАРА: Измерение расхода из гидранта, выполняемое компанией Water Подразделением или лицензированной испытательной компанией в соответствии с общими принятые инженерные практики.

ТРУБА ПОЖАРНАЯ: Частный водопровод, регулирующий клапан и принадлежности установлен исключительно для подачи воды для тушения пожаров.

ТЕСТ ПОЖАРНОГО НАСОСА: Средство для подрядчиков для проведения теста, чтобы определить, система пожарных насосов функционирует должным образом в соответствии с требованиями 310 CMR 22.22: 13.08.

ОПАСНОСТЬ, СТЕПЕНЬ: Термин основан на оценке потенциального риска. для здоровья населения и неблагоприятного воздействия опасности на питьевые водная система.

ОПАСНОСТЬ, ЗДОРОВЬЕ (ВЫСОКАЯ ОПАСНОСТЬ): Любые условия, устройства или практики в системе водоснабжения и его деятельность, которая может создать или, по мнению Отдела, может создать опасность для здоровья и благополучия водопользователя.

ОПАСНОСТЬ, САНТЕХНИКА (ВЫСОКАЯ ОПАСНОСТЬ): Кросс-соединение сантехнического типа в частной питьевой воде система, которая не была должным образом защищена вакуумным выключателем, воздушный зазор устройство разделения или предотвращения обратного потока.Незащищенный сантехнический тип перекрестные соединения считаются опасными для здоровья.

ОПАСНОСТЬ, ЗАГРЯЗНЕНИЕ (НИЗКАЯ ОПАСНОСТЬ): Фактическая или потенциальная угроза физическим свойствам системы водоснабжения или питьевой воды в системе водоснабжения или потребителей, которые могут создать неудобства или эстетически нежелательны или могут привести к повреждению системы или ее принадлежностей но не будет опасен для здоровья.

HYDRANT: Устройство, подключенное к водопроводной сети с этой целью. тушения пожаров или другой разрешенной цели.

РАЗРЕШЕНИЕ НА ГИДРАНТ: Письменное разрешение Управления водного хозяйства на временное использование гидранта.

СИСТЕМА ПРОМЫШЛЕННЫХ ЖИДКОСТЕЙ: Любая система, содержащая жидкость или раствор, который может быть химически биологически или иным образом загрязненный или загрязненный в форме или концентрации такие, которые представляют опасность для здоровья, загрязнения или водоснабжения, если введен в утвержденный водопровод.

ДАВАЙТЕ: Открытие регулирующего клапана для запуска или восстановления воды услуга.

ЛИЦЕНЗИОННЫЙ ДРЕНАЖЕР: Физическое лицо, имеющее городскую лицензию на установку и обслуживание водоснабжения.

LUTO (УТЕЧКА К ВЛАДЕЛЬЦУ): Утечка в хозяйской части водопровода.

LUTO NOTICE: Письменное уведомление собственнику или покупателю об утечке находится в водопроводной трубе в собственности владельца и что владелец несет ответственность за устранение утечки.

ГЛАВНЫЙ: Подводящий трубопровод проложен по улице от которой (строение) производятся сервисные подключения.

МАСТЕР СЧЕТЧИК: Счетчик, используемый для выставления счетов, обслуживающий здание или группу зданий.

СЧЕТЧИК: Прибор для измерения расхода воды.

ЯМКА МЕТРА: Подземный свод с метром.

НЕТОНАЯ ВОДА: Вода, небезопасная для потребления человеком или сомнительного качества.

А.

Лицо, которое самостоятельно, совместно или по отдельности с другими законное право собственности на любое помещение или находится под опекой, поручением или контролем любое помещение в качестве агента, исполнителя, администратора, доверительного управляющего, арендатора или опекун государства обладателя титула.

Б.

Лицо или лица, которые владеют, обслуживают и контролируют частную водная система.

С.

Кроме того, любое лицо, поддерживающее кросс-соединение, владеющее или занимая помещения, в которых может существовать или существует перекрестное соединение.

ЛИЦО: Любое физическое лицо, фирма, компания, партнерство, ассоциация, общество, корпорация, группа или любое политическое подразделение содружества.

САНТЕХНИКА: Лицо, имеющее лицензию Содружества Массачусетса на работу сантехником

ТОЧКА ВХОДА УСТРОЙСТВА: Предполагаемое устройство для очистки воды для питьевого вода, попадающая в любое здание с целью уменьшения загрязнения в питьевой воде, поступающей в это здание.

ЗАГРЯЗНЕНИЕ: Наличие посторонних веществ (органических, неорганических или биологический) в воде, которая имеет тенденцию ухудшать качество воды, поэтому как представлять опасность или ухудшить полезность или качество воды до степени, не создающей реальной опасности для общественное здоровье, но которое отрицательно и необоснованно влияет на такие воды для бытового использования.

ПИТЬЕВАЯ ВОДА: Вода, пригодная для употребления в пищу в соответствии с правилами Департамента охраны окружающей среды Массачусетса.

ВАКУУМНЫЙ ВЫКЛЮЧАТЕЛЬ ДАВЛЕНИЯ: Устройство, содержащее один или два независимо работающих нагруженных обратные клапаны и независимо работающий впускной клапан нагруженного воздуха расположен на напорной стороне обратных клапанов.

ЧАСТНАЯ ПОЖАРНАЯ ЗАЩИТА: Установлены частные водопроводные сети, гидранты и вспомогательное оборудование с целью противопожарной защиты конкретного помещения.

ОБЩЕСТВЕННАЯ ПРОТИВОПОЖАРНАЯ ЗАЩИТА: Установлены водопровод, гидранты и вспомогательное оборудование. в целях противопожарной защиты в общественных местах, Городской сервитут или частный путь, открытый для общественных поездок.

ОБЩЕСТВЕННЫЙ ВОДОСНАБЖЕНИЕ: Трубопроводы и соответствующие клапаны, гидранты и вспомогательное оборудование установленный общественным путем, городской сервитут или открытый частный на общественные поездки с целью снабжения водой одного или нескольких клиентов или для общественной противопожарной защиты.

ПРИНЦИП ПОНИЖЕННОГО ДАВЛЕНИЯ УСТРОЙСТВО: Комплект из двух независимо работающих обратных клапанов с автоматически работающий дифференциальный предохранительный клапан между двумя обратные клапаны, плотно закрывающие запорные клапаны по обе стороны от обратные клапаны и правильно расположенные контрольные краны для рутинных испытаний устройства.

ЖИЛОЙ ДОМ: Отдельный блок, обеспечивающий полноценные, независимые жилые помещения для одного или нескольких человек, включая постоянное обеспечение для проживания, сон, еда, приготовление пищи и санитария.

ДОПОЛНИТЕЛЬНЫЙ СЧЕТЧИК: Метр размером два дюйма или меньше, используемый для измерения поток воды в преимущественно жилую недвижимость.

СЕРВИСНАЯ ТРУБКА: Труба, идущая от главной на улице, чтобы включить ограничитель бордюра и бордюрный ящик на границе собственности или рядом с ней, запорный клапан, счетчик и соединение счетчика, как правило, внутри конструкции.

ВЫКЛЮЧЕНИЕ: Закрытие регулирующего клапана для временной остановки подачи воды услуги или прекратить водоснабжение.

ПРЕКРАЩЕНИЕ: Прекращение подачи воды в соответствии с правила выставления счетов, расторжения и обжалования или за нарушение этих нормативно-правовые акты.

ПОЛЬЗОВАТЕЛЬ: Любое лицо, которое получает воду из водопровода или частный водопровод, снабжаемый водопроводом общего пользования.

А.

Готовность к подаче или фактическая подача воды в помещения в котором установлена водопроводная или пожарная труба. «Воды служба «может также означать водопроводную трубу.

Б.

Подача воды потребителям за счет или без индивидуальный счетчик, а также расходы на противопожарную защиту конструкций, здания или единицы в радиусе шестисот футов от гидранта.

ВОДЯНАЯ ТРУБКА: Соединения, трубопроводы и соответствующие клапаны и принадлежности которые простираются от водопровода до здания или собственности для цель подачи воды.

ВОДНАЯ СИСТЕМА: Водная система должна рассматриваться как состоящая из двух частей: инженерные сети и частная система:

ВОДЫ ИСПОЛЬЗУЕМЫЕ: Любая вода, поставляемая Дивизионом, или любая другая система водоснабжения. в водную систему потребителя после того, как она прошла через пункт доставки и больше не находится под санитарным контролем водопроводчик.

Водоснабжение определяется как подключение к существующей магистрали.

Все заявки на ввод городской воды в частные помещения или для изменения использования здания для проживания людей будет сделано в офисе Водного Управления владельцем собственности или лицом, которому будет предъявлено обвинение, или его уполномоченным агентом. Приложения можно получить в течение года. Из-за ограниченного запаса воды, разрешение на такие заявки на воду будет зависеть от имея достаточные резервы.

B. Все новые услуги водоснабжения или изменения в использовании здания для проживания людей, будь то новое строительство или существующие сооружения, должны будут иметь установленный водомер, такие водомеры должны соответствовать всем требованиям, изложенным в § 425. -15, метры. Согласно этому подразделу, каждое здание, используемое для проживания людей, должно иметь собственный счетчик воды. C.

Разрешение на водопользование не будет выдано до тех пор, пока не будет построено полное и действующее здание. заявка на получение разрешения была подана с полными планами в Строительный инспектор.Плата за подключение должна быть оплачена заранее. до выдачи разрешения на строительство.

D. Заявка на продление ватерлинии должна включать плату в размере 3 долларов за фут для восьми дюймов и 5 долларов за фут для 12 дюймов или больше на разрешенных городскими дорогами и в новых участках, включая общие проезды, для которых потребуется либо восьмидюймовый, либо более крупный сервис (см. § 425-19). E.

Утвержденные разрешения будут действительны только в течение шести месяцев с даты подписания. инспектором по водным ресурсам в заявке.

Ф.В случае коммерческого применения городу потребуется инженерные расчеты использования для сопровождения приложения, чтобы гарантировать, что запрашиваемые галлоны в день (gpd) являются подходящими, за исключением услуг размером один дюйм или меньше, и в этом случае заявитель должен давать точную оценку ежедневного использования.

Владельцы собственности, где используется вода, будут платить, и несут ответственность за всю воду, проходящую через их сервис труба до тех пор, пока они не уведомят Водный отдел в своем офисе в ратуше в письменной форме, что они больше не желают использовать вода, и, в случае продажи собственности, такое уведомление будет укажите имя нового владельца, если таковое имеется.

Никто не будет вмешиваться в счетчик воды или принадлежности, и никакие изменения не будут производиться в каких-либо трубах и приспособлениях без письменного разрешения инспектора водоснабжения. Нарушители подлежат штрафу в соответствии с § 425-19. Владельцы собственности, желающие провести необычное строительство, изменения или дополнения, связанные с водоснабжением, должны представить планы и спецификации на то же самое суперинтенданту для его осмотра и утверждения или неодобрения, а также для определения того, допустимо ли то же самое.Суперинтендант определяет условия, плату и условия, при которых их использование будет разрешено. Город и его агенты будут иметь свободный доступ в любое время к помещениям, снабженным водоснабжением, для проверки количества используемой воды и способа ее использования, а также для проверки труб и арматуры. Если в таком доступе было отказано, водоснабжение может быть прекращено после надлежащего уведомления в соответствии с § 425-16W.

Каждый раз, когда в городе возникает пожар, по мере возможности обязанность потребителей — прекратить любое использование воды на время огня.

The Town не гарантирует постоянного давления или бесперебойной работы. обслуживания, и при этом он не гарантирует потребителю ни полный объем воды или необходимое давление, необходимое для эффективной работы гидравлического лифты, спринклерные системы или другое оборудование, в том числе ко всем переменным условиям, которые могут иметь место при использовании воды от городской сети.

Никто не должен подключать источник воды из любого источника к любая труба, подключенная к городской системе водоснабжения.Частные водные системы не должны быть подключены к городской системе водоснабжения.

Запрещается наполнять бассейны в периоды высокой потребности в воде. и низкое предложение (т.е. после 1 июня). Заполнение может быть ограничено периоды низкого спроса в течение дня. Потребитель несет ответственность за обеспечение отсутствия утечек или переполнения.

Любые нарушения этих правил могут привести к тому, что суперинтендант распорядится прекратить подачу воды в помещения нарушителя в соответствии с § 425-16W.Если вода была прекращена из-за нарушения правил или другого нарушения, она не будет включена снова до тех пор, пока Отдел не убедится, что больше не будет оснований для жалоб, и для покрытия расходов, указанных в § 425-19, не будут оплачены расходы. стоимость отключения и включения воды, а также сборы до даты прекращения.

Все испытания должны проходить стендовые испытания на испытательном стенде в Водном Дивизионный магазин. Хотя следующее описание охватывает фактические шаги в тестировании однодюймового счетчика, единственные различия для большего метры — это скорость потока и используемые контрольные количества.

Надежно закрепите глюкометр на испытательном стенде. (Не затягивайте больше чем необходимо, чтобы сделать водонепроницаемое соединение, так как есть возможность деформации корпуса счетчика или выдавливания шайбы в воду путь.)

Снимите крышку регистрационного блока.

Сначала откройте нагнетательный клапан, затем постепенно откройте впускной клапан. и слейте воду в отходы до тех пор, пока не будет очищен воздух. Этот процесс также обеспечивает полную линию слива в резервуар.

Перекройте нагнетательный клапан.

Проверьте слив резервуара емкостью сто галлонов или десяти кубических футов, чтобы убедиться, что что бак пуст, а затем закройте сливной кран бака. (Танк слив должен быть в открытый слив, чтобы исключить любую возможную утечку. дренажного клапана бака.)

Поверните регистр измерителя, чтобы установить контрольную стрелку на нулевую отметку. При этом поверните регистр назад за нулевую отметку и затем измените его направление, чтобы повернуть шкалу проверки вперед к отметке. Эта процедура компенсирует любой возможный люфт в зубчатой передаче.

Запечатанные регистры на некоторых счетчиках с магнитным приводом требуют специального испытательное кольцо, которое устанавливается на верхней части регистратора и может вращаться так что тестовая стрелка начинается с нуля на тестовой шкале.

Откройте нагнетательный клапан испытательного стенда как можно быстрее. до желаемой скорости для теста минимального потока (1/4 галлона в минуту) и продолжайте расход с этой скоростью до тех пор, пока стрелка измерителя не сделает 10 полных оборотов, затем остановите тест на начальной отметке. Считайте точность счетчика по шкале калиброванного резервуара или, если резервуар не калиброван, путем взвешивания воды в резервуаре.

Опубликуйте результаты этого теста в использованной регистрационной форме.

Повторите процедуру для промежуточного теста (два галлона в минуту).

Разместите результаты в бланке записи.

Повторите процедуру для максимального теста (15 галлонов в минуту).

М.

Разместите результаты в бланке записи.

После выполнения трех отдельных тестовых прогонов счетчик полностью испытан и может быть снят с испытательного стенда после впускного клапана испытательного стенда был закрыт, и давление было сброшено частичное открытие напорного клапана.

По завершении заключительного теста счетчик должен быть опорожнен, регистр опломбирован, а пылезащитные колпачки помещаются на штуцеры счетчика перед метр сдан на хранение.

Общедоступная система колодцев, распределительных линий и резервуаров для хранения не был разработан и не предназначен для обеспечения дополнительных возможностей неограниченного орошение газонов. Такой водозабор, особенно во время вегетационный период, истощает уровни грунтовых вод в связанных зоны подзарядки.

A. Все системы орошения газонов, подключенные к муниципальной системе водоснабжения города Хэдли, должны быть разрешены Отделом водоснабжения.За эту регистрацию взимается плата (см. § 425-19). B.

Все системы орошения газонов, установленные в частной собственности, должны:

(1)

Будьте в стороне от границ собственности города и проезжей части, чтобы избежать повреждение оросительной системы и / или оросительных головок при выемке грунта водопровод или при вспашке зимой.

(2)

Включите устройство предотвращения обратного потока.

(3)

Включите измеритель влажности или подобное устройство для автоматического закрытия выключить систему в сырую погоду.

(4)

Быть спроектированным так, чтобы вода не распылялась на улицы общего пользования. и стоки.

(5)

Предназначен для полива воды в прохладное время суток и когда потребности в воде ниже (поздно вечером и рано утром).

(6)

Предназначен для применения нечасто (не чаще двух раз в неделю), но тяжелые приложения (приблизительно один дюйм, но не более одного дюйма, в неделю) воды, чтобы стимулировать глубокий рост корней и устойчивость к засухе.

(7)

Настроить на полив с интервалом в два часа и установить таймер. для удовлетворения периодических нечетных / четных потребностей в воде, установленных Водным Разделение.

C. Все системы полива газонов должны соответствовать требованиям нечетной / четной воды. и другие ограничения на воду, которые могут быть наложены в городе Хэдли. Ограничение Постановления. D.

Несоблюдение требований этого раздела может привести к в виде штрафов, и продолжающееся нарушение может привести к прекращению подачи воды обслуживание в соответствии с этими правилами.

Ответственность за трубы и насосные станции

Компании водоснабжения обновляют карты канализационных сетей и водопроводов, за которые они несут ответственность.За поддержание большинства, но не всех труб в пределах границ отдельной собственности, несет ответственность владелец собственности. Некоторые насосные станции находятся в ведении землевладельцев, а не компании водоснабжения.

Водопроводные трубы

Ответственность за трубопровод, по которому подается чистая вода, распределяется между владельцами собственности и компаниями водоснабжения.

Есть три разных типа водопроводных труб.

Водопровод — это трубы большой компании, по которым вода распределяется по сети.Их часто, но не всегда, прокладывают под автомобильными дорогами.
Коммуникационные трубы несут воду между водопроводом и границей частной собственности. Если установлен запорный кран компании, это обычно обозначает конец трубопровода, за который отвечает компания, и трубопровод, за который отвечает владелец собственности. Не все объекты недвижимости будут иметь собственный запорный кран на пешеходной дорожке, но там, где он был установлен, за это обычно несет ответственность компания.
Водопроводные трубы — это трубы меньшего размера, по которым вода из трубопроводов компании попадает в собственность. Водопроводные трубы проходят от границы участка (где может быть запорный кран компании) до первой водопроводной арматуры или запорного крана внутри участка. Запорные краны по длине подающей трубы и любые водопроводные арматуры являются обязанностью владельца собственности.

Обычно ответственность за разные типы водопроводных труб указана в таблице и диаграмме ниже.Однако в некоторых районах могут быть особые случаи, и вам следует связаться с вашей компанией по водоснабжению и проконсультироваться с документами на вашу собственность, чтобы узнать больше.

Тип трубы	Заложен под	Ответственность за трубу
Водопровод	шоссе	Водное предприятие
	Собственник земли
	Земля в чужой собственности
Коммуникационная труба	шоссе	Водное предприятие
Подводящая труба, обслуживающая отдельный участок	шоссе	Собственник
	Собственник земли
	Земля в чужой собственности
Общая подающая труба, обслуживающая более одного участка	шоссе	Совместная ответственность всех владельцев собственности, обслуживаемых трубой
	Земля, принадлежащая любому из собственников собственности, обслуживаемая трубой
	Земля в чужой собственности

Ремонт подводящих труб

Вы несете ответственность за канализацию, водопроводные трубы и сантехнику на своем участке.Вы также несете ответственность за то, чтобы сантехника в вашем доме соответствовала требуемым стандартам. Мы не несем ответственности за регулирование сантехники.

Вы должны обслуживать подающие трубы, за которые несете ответственность. Это включает обнаружение утечек, ремонт и замену. Вам следует связаться с вашей компанией по водоснабжению, чтобы узнать, предлагают ли они помощь в субсидируемом или бесплатном ремонте.

Каждая компания должна иметь свод правил, в котором излагается, как они устраняют любые утечки из бытовых водопроводных труб.

Если у вас есть счетчик воды, и ваш счет был чрезмерно высоким из-за утечки, которая с тех пор была устранена, вы можете потребовать компенсацию стоимости потери воды. Для получения дополнительной информации обратитесь в свою компанию по водоснабжению. Компании несут особую ответственность за проверку подводящих трубопроводов на утечку при установке счетчиков и за ремонт, если для выполнения этой работы не требуются дальнейшие раскопки.

Если ваша компания зафиксировала утечку в вашем районе, но не может вызвать утечку в свои трубы, она может выпустить юридическое уведомление в соответствии с Законом о водном хозяйстве 1991 г., чтобы проинформировать вас о потенциальной частной утечке и о ваших юридических требованиях по ее устранению.Это уведомление сообщит вам о сроках. Если вы не устраните проблемы в отведенное время, компания может выполнить работы и переложить расходы на вас.

Компании водоснабжения несут ответственность за техническое обслуживание коммуникационных трубопроводов и магистралей, включая обнаружение утечек, ремонт и замену, где это необходимо. Если компания выполняет работы с трубопроводами, за которые они несут ответственность, включая прокладку новых магистралей, они должны соблюдать правила поведения, которые можно получить в компании.

Канализация и канализация

Ответственность за канализацию и стоки разделена между владельцами собственности, компаниями водоснабжения и канализации, местными властями и Агентством автомобильных дорог.

Обязанности канализационных предприятий

Канализационные компании отвечают за коммунальную канализацию. Обычно они располагаются на дорогах или в общественных местах, но могут проходить и в частных садах. Канализационная компания имеет право доступа к этим коллекторам для обслуживания. Если компания выполняет работы с канализацией на вашем участке, они должны следовать кодексу практики, который можно получить в компании.

Обязанности собственника недвижимости

Канализация и любые частные коллекторы, по которым переносятся бытовые отходы, обычно являются обязанностью домовладельца (или домовладельца). Это применимо до тех пор, пока они не подключены к общественной канализации. С 1 октября 2011 года (после передачи частной канализации) это обычно на границе собственности. На схеме ниже показан пример обязанностей домовладельцев и канализационных компаний.

Обязанности местных властей

Местные органы власти выступают в качестве арендодателей муниципальных домов и несут ответственность за дренаж автомагистралей, включая овраги, на дорогах, которые они обслуживают.

нормы и правила, технология строительства и прокладка водопровода в земле

Как сделать водопровод на даче: ширина траншеи и глубина укладки водопроводных труб

Прокладка водопровода из пропиленовых труб: пересечение с канализацией и укладка под дорогой

Прокладка водопровода Санкт-Петербург и область. Под ключ

Прокладка водопровода в частном доме

Стоимость прокладки водопровода

Расчет системы для Вас после теста на 1 минуту!

Прокладка траншеи наружного водопровода частного дома

Вступление

Глубина, ширина, размеры траншеи наружного водопровода

Прокладка траншеи — Глубина траншеи наружного водопровода

Как определить глубину траншеи

Прокладка траншеи наружного водопровода и её обустройство

Засыпка траншеи

Итог

Нормативные документы

Статьи по теме

Монтаж систем водоснабжения и водоотведения — цена работ под ключ

Прокладка и ремонт канализации, водопровода в частном доме по низким ценам в Туле

Монтаж и прокладка систем водоснабжения для частного дома в Минске

Установка систем водоснабжения

Водопровод в частном доме из колодца это просто?

Плюсы и минусы водоснабжения от колодца

Основные элементы водопроводной системы

Технология прокладки водопровода от колодца

Разводка водопроводных труб в доме

Выбор материала для труб

Заключение

Трубы для водоснабжения в частном доме. Описание рабочего процесса. Преимущества подключения к центральной сети

Схемы водопровода

Сталь

Оцинкованный

Медь

Металлопластик

Полипропилен

Выбор источников и устройство водозабора

Использование колодца для организации водоснабжения

Использование колодца в качестве источника

Устройство камер захвата с помощью пружины

Оборудование для автоматического водоснабжения

Регулирующие и накопительные баки для воды

Очистка водопроводной воды от примесей

Типы насосного оборудования и особенности выбора

Контрольно-регулирующие устройства

Приоритетность и схема устройства водопроводной сети

Порядок монтажа насосного оборудования

Монтаж наружного трубопровода

Монтаж внутреннего участка водопровода

Видеоматериалы по теме монтажа водопровода

Переходим к установке водопровода

Выбор подходящего материала трубы

Диаметр труб водопровода

Трубы из полипропилена — сварочные

Насосная и внутренняя сантехника

Немного о аккумуляторах

Материалы и инструменты для установки

Вода из скважины

Дополнительное оборудование для водоснабжения

Насосная станция

Подключение насосной станции

Системы водоподготовки и водоподготовки

Схемы водораспределения внутри дома

Типовая схема водопровода для дома

Материалы для труб

Трубы какого диаметра для водопровода выбрать?

РАЗДЕЛ 6: Требования и технические условия для прокладки водопровода

Сантехнические условия — InterNACHI®

Глава 21.12 Водоснабжение | Портленд.gov

Департамент здравоохранения | 6 Сантехника

6.1 Смотровые отверстия

6.2 Гидрозатвор сифона

6.3 Сифон с разъединителем

6.4 Проектирование водопровода дома

Город Хэдли, MA Water Division Rules

Ответственность за трубы и насосные станции

Водопроводные трубы

Ремонт подводящих труб

Канализация и канализация

Обязанности канализационных предприятий

Обязанности собственника недвижимости
