Разводка электропроводки своими руками: от схемы до монтажа

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.

Правила разводки электропроводки
Проект и схема разводки электропроводки
Монтаж электропроводки

Правила разводки электропроводки

Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот.
Провод к выключателям прокладывается сверху вниз;
розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;

при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
заземление и нулевые провода закрепляются к приборам болтовым соединением.

Проект и схема разводки электропроводки

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки.

Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

освещение кухни, коридора и жилых комнат;
освещение туалета и ванной;
электроснабжение розеток жилых комнат и коридора;
электроснабжение розеток кухни;
электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;

провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Монтаж электропроводки

В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.

Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.

Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

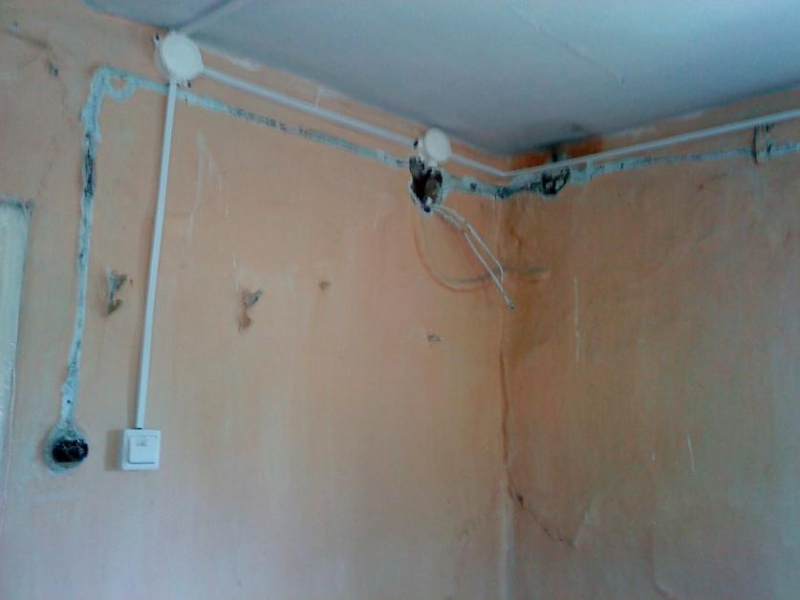

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.

Монтаж скрытой электропроводки

Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.
