Проводка в каркасном доме — нормы, требования, правила

Опубликовано 01.10.2018 | Полезная информация

Поделиться статьей:

Главная причина того, что электрика в каркасном доме должна монтироваться не так, как в кирпичных или бетонных зданиях, это — риск пожара. Именно высокая горючесть деревянного каркаса и обшивки становится основным фактором как при выборе схемы монтажа (открытая или скрытая прокладка), так и при подборе материалов, которые будут использоваться в работе.

• Нормативные требования к прокладке проводки
• Рекомендации по безопасной организации электросети
• Подготовительный этап: проектирование и подбор материалов
• Открытая электропроводка в каркасном доме
• Скрытая электропроводка в доме каркасного типа
• Заземление как обязательный этап монтажа

При наличии знаний, навыков и определенной сноровки электрика (проводка) в каркасном доме может быть смонтирована и своими руками.

Но если у вас есть сомнения, что вы все делаете правильно, то проектирование электрической сети и ее монтаж стоит поручить профессионалам.

Нормативные требования к прокладке проводки

Главная особенность каркасного здания – его высокая горючесть. Несущие конструкции в таких домах делают из деревянного бруса (пусть и обработанного антипиренами), для обшивки тоже используют материалы на основе натуральной древесины – от вагонки до плит OSB. В любом случае объект получается пожароопасным, и потому проводка должна быть обязательно защищена от огня.

Основную сложность составляют разночтения в нормативных документах:

• Согласно требованиям ПУЭ, провода в деревянных домах (а к ним относятся и каркасные) при скрытом монтаже должны прокладываться только в металлических трубах. Это значит, что ни гофру, ни металлорукава использовать нельзя.
• С другой стороны, СП 31-105-2002 (Документ, который регламентирует постройку жилых домов на деревянных каркасах с внутренней теплоизоляцией) допускает монтаж проводов в оболочках, изготовленных из материалов, которые не распространяют горение.
  Таким образом, гофру, металлорукава и кабель-каналы использовать можно.

На практике при проектировании коммуникаций в каркасном доме обычно ориентируются именно на СП 31-105-2002. Требования ПУЭ в этой части почти единодушно признаны устаревшими, потому даже сотрудники органов пожарной охраны практически не высказывают претензий при прокладке проводников в гофротрубах из негорючих полимеров.

Рекомендации по безопасной организации электросети

Когда прокладывается электропроводка в каркасном доме своими руками, важно соблюдать рекомендации по пожарной безопасности. Они достаточно очевидны, но следуя им, вы сведете к минимуму риск возгорания при перегрузках.

Вот эти рекомендации:

1. Распределение потребляемой мощности. Вся электрика должна быть разбита на группы, с таким расчетом, чтобы исключить перегрузку. Для приборов с большой потребляемой мощностью (электрокотел, бойлер, теплый пол) целесообразно выделить отдельную группу.
2. Обязательное использование защитной автоматики. УЗО и автоматы должны быть в щитке обязательно, а их рабочие характеристики должны соответствовать характеристикам группы, которая подключается с их помощью. В каркасном здании с его обилием горючих материалов предельно важно, чтобы автоматика срабатывала сразу, как только возникнет неполадка в работе сети.
3. Правильный подбор кабеля. Для монтажа проводки используются проводники, сечение которых соответствует плановой нагрузке. Чаще всего используются провода NYM или ВВГ: для освещения —3*1,5 мм2, для розеток — 3*2,5 мм2, для плит иди водонагреватели – до 6 мм2. Качество изоляции – критически важный параметр именно для каркасных зданий, потому покупать стоит изделия крупных компаний. Провод NYM для электропроводки
4. Электросеть должна быть смонтирована предельно надежно. Все соединения проводов должны находиться в распаечных коробках, а количество «скруток» нужно свести к минимуму (в идеале – полностью отказаться от них). Для соединения проводников подойдут пружинные или винтовые клеммы.

Также в список рекомендаций можно включить использование металлорукавов или гофортрубы при скрытом монтаже. В принципе, кабели NYM и ВВГ-НГ соответствуют требованиям нормативов по изоляции и огнезащите. Но все же дополнительный изоляционный контур повышает безопасность проводника, защищая его и от механических повреждений, и от воздействия влаги.

Подготовительный этап: проектирование и подбор материалов

Работы начинаются с составления плана. На плане отмечаются все «электрические точки» — розетки, выключатели, места установки светильников, распаечные коробки и т.д. После этого определяется место установки электроприборов и рассчитывается их суммарная мощность — на основе этой информации выполняем разбивку групп для распределения нагрузки.

Чтобы избежать пожара от скрытой проводки, материалы должны быть качественными, а монтаж — грамотным

После того как проект составлен, закупаются материалы с соответствующими эксплуатационными показателями. Для формирования электросети в каркасном доме нужны:

• Электрощит.
• Набор автоматики для щита – УЗО, устройства защитного отключения, входной автомат и т.д.
• Розетки.
• Выключатели.
• Кабель для ввода в дом с набором комплектующих для подключения к ЛЭП.
• Провода для разводки.
• Распаечные коробки.

Для открытого монтажа покупаются изоляторы. Если же планируется скрытая электропроводка в каркасном доме, то нужно приобрести кабель-каналы или гофрированные трубы.

Работы начинаются с ввода электричества в дом. Воздушное соединение выполняется с помощью самонесущих кабелей (СИП-1/СИП-2), которые нужно будет зафиксировать на ЛЭП с использованием прокалывающих зажимов. На входе в дом кабель закрепляется с помощью кронштейна, а сам кабель заводится в помещение через трубу из негорючего материала.

При подземной прокладке ввод оформляется по аналогичной схеме, а в качестве основного несущего проводника используется кабель ВБ6Шв или его аналог.

Внутри дома в месте ввода кабеля устанавливается распределительный щиток. Внутри щитка размещается вводной автомат, который обесточивает всю сеть при коротком замыкании или перегрузке. Здесь же устанавливаются автоматы на группы электрооборудования в самих помещениях.

Открытая электропроводка в каркасном доме

С использованием кабель-каналов

Следующий этап работы — монтаж электропроводки в каркасном доме. Также выполняется установка основных элементов оборудования: распаечных коробок, розеток и выключателей. В домах из горючих материалов часто применяют открытый вариант прокладки, который может быть реализован по одной из двух схем:

1. В кабель-каналах.
2. На изоляторах.

Технология работ при реализации первого варианта довольно проста. По трассам, размеченным на этапе планирования, на стены устанавливаем пластиковые короба, размер которых позволяет укладывать нудное количество проводов, идущих от щитков и распределительных коробок.

Часть проводов можно заменить специальными плинтусами и багетами – в некоторых моделях предусмотрены ниши для прокладки проводников.

В кабель-каналы или плинтуса укладываем провода

В кабель-каналы или плинтуса укладываем провода, стараясь свести к минимуму их провисание – для фиксации проводников используем специальные защелки. Закрываем кабель-каналы/ниши плинтусов крышками, которые почти полностью изолируют внутренне пространство, защищая проводники от пыли и влаги.

На керамических изоляторах

Еще одна схема, по которой может монтироваться открытая электропроводка в каркасном доме, предполагает использование керамических изоляторов. Несмотря на то, что смотрится она несколько архаично, при соблюдении правил монтажа и выборе качественных комплектующих по надежности эта схема не уступает прокладке проводов в металлических трубах:

• По маршруту прокладки провода на стены устанавливаем керамические изоляторы (не более 4 см от распаечных коробок и щитков, не более 50 см на вертикальных и 40 см на горизонтальных участках).
• Витой провод в многослойно изоляции закрепляем на изоляторах, захватывая керамические крепления витками проводника.

Часто оба варианта комбинируют, например. Часть проводов прокладывая в пустотелых плинтусах, а часть – закрепляя на изоляторах.



Керамические изоляторы в ретро проводке каркасного дома

Скрытая электропроводка в доме каркасного типа

Перед пароизоляцией

Прокладка коммуникаций в толще каркасных стена отличается большей трудоёмкостью. Но у нее есть один важный плюс – почти все элементы электросети находятся за обшивкой, и потому не бросаются в глаза. Так что, если вам важно сохранение красоты интерьера – выбирайте этот вариант.

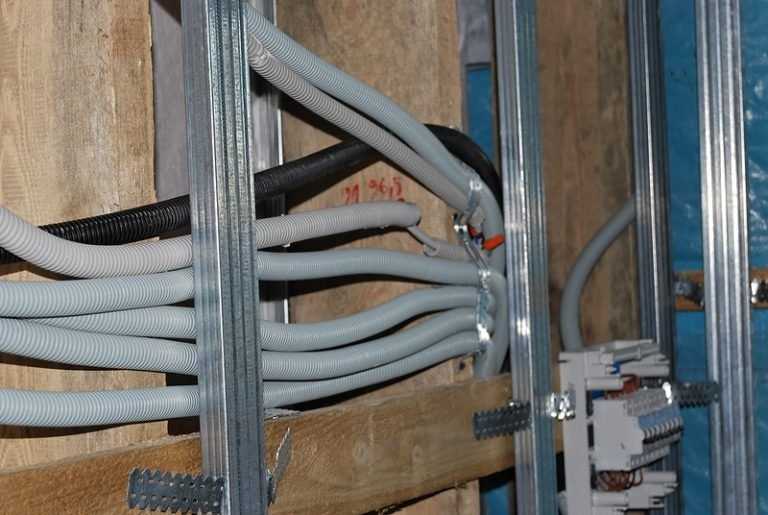

Монтировать проводку скрытым способом можно по двум схемам. Первая предусматривает укладку проводов (в гофре или без нее) в слое контртеплоизоялции, который расположен внутри помещения перед пароизоляционной мембраной. Если такой слой есть — то его толщина обычно достаточна для:

• Прокладки проводов.
• Установки встроенных подрозетников, выключателей и распаечных коробок.

Плюсом этой технологии будет сохранение целостности стоек каркаса, а также отсутствие перфорации пароизоляционной мембраны.

За пароизоляцией

Если же контрутепления нет, т.е. обшивка находится сразу за пароизоляционным слоем (9с минимальным зазором), то провода протягиваются в толще утеплителя:

• Сначала по маршруту прокладки в стойках сверлятся отверстия, диаметр которых позволяет протянуть гофру или кабель в оболочке.
• По отверстиям прокладывается трасса из гофротруб или сам провод.
• На местах установки выключателей, светильников или розеток делаются петли свободного провода.

Обратите внимание! Именно на этом этапе желательно укладывать пароизоляционную пленку, потому. Если вы это сделаете раньше, то трудоемкость операций по монтажу проводки возрастет в разы.

• Затем в пароизоляционной мембране вырезаются отверстия, и в них вклеиваются подрозетники. Если вы не найдёте специальные модели с герметизирующими клапанами, то каждый установленный подрозетник придется по периметру оклеить полиэтиленом, чтобы сохранить герметичность.

Финальная часть работ – монтаж самих розеток и выключателей с подключением их к проводам в толще стен – выполняется после обшивки каркаса поверх утепления и пароизоляции.

Этот способ скрытой прокладки проводов более трудоемкий. Кроме того, он предполагает сверление стоек деревянного каркаса, а это снижает их несущую способность.

Заземление как обязательный этап монтажа

Электроприборы в доме должны быть заземлены:

• Для заземления в распределительном щитке монтируется отдельная шина, к которой присоединяются все заземляющие проводники.
• На участке возле дома монтируется контур заземления. Он представляет собой сварной треугольник со стороной не менее метра, с металлическими штырями и уголками, приваренными по углам. Длина заземляющих элементов должна достигать 3 м.
• При монтаже контура начала в треугольную траншею глубиной от 30-50 см вбиваются стержни, которые затем соединяются металлическими полосами с помощью сварки или болтового крепежа.
• К одному из углов заземляющего контура болтом с гайкой крепится проводник. Он заводится в дом и соединяется с шиной заземления в распределительном щитке.

Для повышения надежности заземления каркасного дома вместо кустарной конструкции можно использовать специальный заземляющий набор из омедненных проводников. Такие приспособления и служат дольше, и со своей основной функцией – отведением заряда в землю -справляются эффективнее.

Тестирование и введение в эксплуатацию

• Проверка сопротивления всех контуров.
• Проверка качества заземления.
• Тестирование сопротивления изоляции.
• Контрольные мероприятия по срабатыванию автоматов/УЗО.

Документ, который будет выдан после проверки электросети каркасного дома, почти гарантированно понадобится при установке, регистрации и пломбировке электросчетчика.

Электрика в каркасном доме будет безопасной и надежной только в том случае, если при ее установке будут использованы правильно подобранные материалы и комплектующие. Также очень важно проектирование электросети с учетом мощности приборов-потребителей и их расположения в здании – потому к работе над электрикой стоит привлекать квалифицированных специалистов с опытом работы на таких объектах.

Метки:

Проводка в каркасном доме своими руками: видео как монтируется электропроводка

В последнее время все больше людей возводят себе каркасные дома, такой вид жилища быстро входит в моду. В силу простоты монтажа такого строения потенциальные владельцы нередко строительством занимаются самостоятельно. После того, как стены установлены, необходимо позаботиться и о качественной проводке требуемых коммуникаций. Поскольку такие строения отличаются повышенной пожароопасностью, проводка в каркасном доме должна быть установлена по всем правилам. Ведь известно, что основная причина пожаров – именно некачественная проводка. Вот об этом мы и поговорим в данной статье.

• 1 Предварительные работы и все, что потребуется
• 2 Способы установки проводов и различные нюансы
• 3 Монтируем открытую проводку
• 4 Внутренняя проводка, обдуманное решение
• 5 Качественная коммутация электроточек
• 6 В заключение

Предварительные работы и все, что потребуется

Существует два способа провести электропроводку в помещении: поверх стен (открытый способ) и закрытым методом (когда провода маскируются внутри стен). Но какой бы вы вариант не выбрали, вам потребуются некоторые знания и соблюдение правил электротехники. Для осуществления всех работ вам потребуется:

• Дрель;
• Шуруповерт;
• Рулетка;
• Кусачки;
• Уровень;
• Нож.

Приобретать требуемый материал нужно только после составления плана прокладки проводов. Для этого, при помощи рулетки, замеряем все помещения. Имея все данные, составляем схему дома с уточнением всех размеров на плане. На схеме ставим отметки, где будет устанавливаться та или иная электрическая точка, в расчет берется все: и розетка, и выключатели, светильники, и даже сам щиток. С учетом европейских стандартов, которые используются теперь и у нас, выключатели располагаем на высоте 90 см, в то время, как розетки устанавливаются на высоте 30 см.

Необходимо быть предельно внимательным к расчету требуемого количества проводов. Опираясь на составленную схему, высчитываем необходимую длину проводов и для запаса накидываем еще несколько метров. Для проводки, установленной снаружи, больше подойдет кабель цилиндрический ПВС, обладающий парной изоляцией, с медной гибкой проволокой. Для внутренних коммуникаций предпочтение стоит отдать трехжильным проводам ВВГ или же NYM.

Сечение проводки определяется с учетом потенциальных нагрузок, в этом поможет руководство электрика и соответствующая таблица.

Проводка в каркасных домах применяется трехжильная. С приблизительным сечением проводов для включателей 1,5 мм2, для розеток – 2,5 мм2, а вот для электробойлера или электроплиты сечение уже от 4 до 6 мм2.

Для большей безопасности кабель требуется дополнительно заизолировать, используя для этого или гофрированную трубу, или кабель-пеналы, которые по длине должны быть не короче проводов. Кроме самого кабеля, вам потребуется:

1. Электрощиток с наличием следующих устройств: выключатель УЗО и автоматы для каждой группы точек;
2. Розетки и выключатели, соответствующие вашим вкусовым предпочтениям;
3. Коробки распределительные;
4. Клипсы, саморезы и другие элементы крепежа.

После того, как план составлен, если после всех проверок вы поняли, что изменений больше вноситься не будет, можно приступать к разметке помещения. Для этого вам потребуется уровень и рулетка. Не отклоняясь от схемы, отмечаем маркером или карандашом места установки электрических точек, а также место установки электрощита и распред-коробок. Дальнейшие подготовительные работы заключаются в пробивании стен, подготовке мест крепления светильников, розеток и выключателей.

Способы установки проводов и различные нюансы

Как уже говорилось ранее, проводка в каркасном доме может быть смонтирована как снаружи стен, так и внутри. Там, где каркасное строительство развито достаточно широко и уже популярно не первый год, успешно используется проводка, установленная внутри стен в утеплителе. Россияне пока предпочитают устанавливать проводку снаружи, таким образом, застройщики дополнительно перестраховываются.

К примеру, для внутренней установки требуется обязательное использование дополнительной изоляции, а распределительные коробки внутри вообще запрещены. В то время как в таких странах, как Финляндия, Швеция и Канада, запретов по установке проводов вообще никаких не существует, и при этом нельзя сказать, что их дома часто возгораются.

Наружная проводка производится непосредственно после окончания строительных работ. При монтаже допускаются незначительные изменения, отключение и подключение тех или иных точек в распред-коробке. Из преимуществ можно выделить бюджетность расходного материала для такой проводки. Других же достоинств у наружной проводки нет, далее идут только недостатки.

Такой монтаж эстетически некрасив. А еще такая проводка не защищена от механических повреждений, при высокой травмо- и пожароопасности.

В то же время электрокоммуникации внутри стен никак не отразятся на дизайне вашего дома, так как их никто не видит. Внутреннюю электропроводку в каркасном доме практически невозможно повредить механически. А при замыкании или не санкционированной утечке тока автоматически сработает система УЗО. Внутренняя проводка устанавливается еще на начальных этапах строительства, до монтажа внутренней обшивки.

Минусом такой установки является то, что если вы захотите что-то переделать, это будет очень непросто, хотя и возможно, правда, потом потребуется местный ремонт стены.

Монтируем открытую проводку

Монтировать наружную проводку можно следующими вариантами:

Первый вариант больше подойдет для технических помещений или сараев, так как для установки используется жесткий провод с двойной или тройной изоляцией, который впоследствии монтируется на стену и потолок посредством электротехнических зажимов. Внешне такая проводка смотрится просто ужасно.

Второй вариант более интересен и широко использовался нашими предками в 60-ых годах, что, кстати, можно с успехом применять, стилизуя свой дом в стиле ретро. Для такого способа применяется витой кабель, крепящийся на керамические ролики, установленные на стене.

Третьим вариантом является использование гофрированной трубы, что тоже не совсем красиво, так как труба может провисать, что существенно портит внешний вид, а еще на нее собирается пыль, которую впоследствии полностью удалить очень трудно.

Кабель-каналы являются наилучшим способом прокладки внешней проводки. Кроме того, что такие пеналы достаточно надежны, они еще и эстетически красивы.

Монтаж проводов в гофре и в кабель-каналах выглядит следующим образом.

В каждой гофрированной трубе имеется стальная струна, к которой крепится конец провода и, при помощи данной струны, кабель протягивается на необходимую глубину. Чтобы провод не «ушел», концы гофры и кабеля соединяются между собой посредством изоленты. К стене гофра монтируется при помощи пластиковых клипс или других специальных крепежей. Располагать крепеж трубы необходимо не реже, чем через 50 см, это поможет избежать провисания.

Еще для дополнительной защиты проводки можно использовать пластиковые пеналы, которые обладают огнеупорными качествами. К коробкам необходимо дополнительно приобрести уголки, заглушки и стыки. Широкий выбор цветов позволяет подобрать оттенок, подходящий для дизайна вашего дома.

Правильный монтаж поможет осуществить инструкция, прилагающаяся к изделию.

Внутренняя проводка, обдуманное решение

Четких законов и нормативов по поводу установки внутренней проводки в каркасном доме нет, и во всех надзорных органах этот процесс никак не регламентирован. Существует два нормативных акта: первый – ПУЭ, и предназначен он для электриков, второй – СП, и им пользуются строители каркасных домов.

Документ ПУЭ – «Правила устройства электроустановок». Согласно нему, каркасные строения относятся к изделиям из дерева и, как следствие, внутренняя проводка производится в металлической трубке. По этому акту использование гофры или металлорукава недопустимо. А теперь произведите несложный расчет и представьте, в какую сумму вам обойдется использование самой тонкостенной трубы, даже для дома небольших размеров.

В нормативном акте о строительстве каркасных домов (СП) требования гораздо проще. По данному документу допускается использование проводов в полостях стен, а также в перекрытиях и других пустотах строения, без использования дополнительных втулок и трубок. Единственным требованием является то, что кабель должен быть изолирован материалом, препятствующим распространению огня. Этим требованиям отвечает проводка с маркировкой ВВГ-НГ или NYM. Какой же норматив использовать? Если общие или специальные акты противоречат друг другу, то у специального норматива очевидные преимущества, СП как раз к ним и относится.

В ПУЭ о внутренней проводке в каркасном доме для физических лиц ничего не говорится и, если прокладку делает в своем доме владелец, а не предприниматель, то акт сдавать в пожарные и другие надзорные органы не обязательно. Как показывает опыт таких стран, как Америка и Скандинавия, такие нормативные ограничения вовсе не требуются. Хотя надзорные органы в этих странах гораздо строже, чем наши, и наказания у них также в разы строже, и это притом, что пожаров из-за электропроводки на порядок меньше чем у нас.

Для уменьшения риска возникновения пожара электропроводка в каркасном доме должна быть смонтирована из качественного материала, а сами работы должны выполняться грамотно и с соблюдением всех технологических норм.

Именно безграмотный монтаж проводов, в большинстве случаев, становится причиной пожаров. Приобретать необходимо только кабель высокого качества и ни в коем случае не дешевый, непонятно где и кем произведенный. Провода лучше приобретать, изготовленные в соответствии с ГОСТом, хотя даже это не даст 100 % гарантии безопасности. Материал неизвестного происхождения может быть покрыт изоляцией, которая легко воспламеняется или даже просто поддерживает огонь. А у безответственного производителя может быть занижено сечение проводов от изначально заявленного, что повышает стоимость при низкой себестоимости.

Грамотный подход при использовании трехфазной сети рекомендует разбивать точки на группы, что равномерно распределит нагрузку на каждую из фаз. Электропроводка в каркасном доме предусматривает нагрузку на каждую из фаз порядка 5 кВт при общей нагрузке трехфазки 15 кВт. Необходимо стремиться к тому, чтобы при обычном напряжении фаза не была перегружена.

Но даже при соблюдении всех правил не исключается утечка тока, повышенная нагрузка и даже короткое замыкание.

От непредвиденных форс-мажорных ситуаций надежно убережет современная, качественная автоматика. Мировыми брендами на нынешнем рынке являются такие фирмы, как:

1. Schneider;
2. Electric;
3. Hager;
4. Legrand;
5. ABB.

Автоматы других производителей могут не соответствовать требованиям безопасности и, в некоторых случаях, просто отказать. Соединение проводки в каркасном доме необходимо осуществлять качественно, ведь при неправильном соединении изолентой именно в этом месте возникает риск короткого замыкания, что может привести к пожару.

Качественная коммутация электроточек

В распределительных коробках делаем развод проводов, для обеспечения всех комнат электричеством. Распредкоробки есть двух видов, одни предназначены для установки внутри стен, другие – монтируются на стену. И уже от них электропроводка в каркасном доме направляется по необходимым точкам, таким, как выключатели, розетки и светильники.

Во время монтажа внимательно относимся к расцветке проводов: так, фазный кабель имеет белый цвет, в то время как нулевой окрашен синим, а провод для заземления – зеленый с синими полосками. Использовать рекомендуется клеммы фирмы WAGO. Это несложное пружинное изделие. С одной стороны зачищается изоляция, и конец вставляется в клемму, где прочно фиксируется при помощи пружинки. Такое подключение достаточно качественное.

Выбор розеток и выключателей должен основываться на наличии в них средства для подключения заземления. Заземление производится в первую очередь, после чего подключается фаза и только потом ноль.

В заключение

Проводка, осуществленная в каркасном доме своими руками, показана в многочисленных видео роликах. Но если внимательно изучить инструкцию и четко следовать ей, то монтаж проводов не так сложен. Поэтому не стоит бояться, а лучше просто взять в руки инструмент и сделать это.

Электропроводка в каркасном доме своими руками

Каждый год в строительстве появляются новые и совершенные каркасные технологии. И даже если вы не оканчивали специальные институты и не изучали профессию строителя, построить дом своими руками каркасно-каркасным или каркасно-панельным методом можно будет. Электропроводка в каркасном доме, в первую очередь, должна быть безопасной и надежной. А с точки зрения эстетики желательно, чтобы это не портило общий вид, дизайн и стиль внутри здания. Поэтому рассмотрим все возможные варианты электрики каркасного дома.

Содержание

• Планировка
• Ввод в дом
• Распределительный щит
• Какой тип электропроводки выбрать?
• Наружная проводка
  • Открытый кабель
  • Электрические трубы
  • Кабельные каналы
• Внутренняя проводка
• Качественные материалы

Планировка

Как и в любом другом здании, все сначала должно быть тщательно спланировано и схематично отображено на бумаге. Продумайте, где будет располагаться распределительный щит, входные двери в комнаты, так как возле них нужно монтировать выключатели. Определитесь с расположением осветительных приборов и бытовой техники так, чтобы розетки были рядом, и тогда вам не придется разбрасывать переноски по всей комнате.

Рассчитать нагрузки, чтобы правильно подобрать проводники по сечению и коммутационные аппараты на номинальный ток. Также такая планировка поможет вам определиться с количеством необходимых материалов.

Вход в дом

От основной линии электропередач к вашему дому проходит ответвление. Его установка осуществляется по воздуху или под землей. В зависимости от того, какое напряжение необходимо (однофазное 220 В или трехфазное 380 В), выбирается кабель, он будет трехжильный (для 220 В) или пятижильный (для 380 В).

К счетчику электроэнергии подходит вводной кабель, который согласно новым требованиям должен быть установлен снаружи дома, чтобы контролер мог в любой момент беспрепятственно снимать показания.

Счетчик должен располагаться в герметичном щитке или боксе для защиты от воздействия атмосферных осадков.

От счетчика кабель нужно завести внутрь дома. Для этого в стене сверлится отверстие, если дом двухэтажный, то лучше всего это делать на уровне межэтажного перекрытия. Кабель укладывается в гофрированную трубу, протягивается через проделанное отверстие, закрепляется в межэтажном перекрытии и затем прокладывается к вводному распределительному щиту.

Внимание! После счетчика в схеме обязательно должен быть автомат, который будет служить защитой кабеля, идущего от счетчика к распределительному щиту в доме. Если будет повреждение этого кабеля или короткое замыкание, то сработает защита — машина выключится. В противном случае (если нет автомата) счетчик может сгореть, и вся магистраль будет отключена где-нибудь в ТП или на подстанции.

Распределительный щит

Вводной кабель выходит в распределительный щит и подключается к вводному автомату, который по мощности должен быть таким же, как и на улице после счетчика.

После вводного автомата все переключения в щите выполняются по схеме. Подключаются автоматы отходящей линии, устройства защиты УЗО, дифференциальные автоматы. В идеале на каждую комнату каркасного дома следует выделить два автомата (один для освещения, другой для подключения розеток). Для таких помещений, как ванная или кухня, необходимо устанавливать дополнительные автоматы для энергоемкой бытовой техники.

Какой тип проводки выбрать?

Электропроводка в таких зданиях может быть выполнена, как и в обычных домах, двумя способами — наружным (или открытым) и внутренним (скрытым).

Вариант наружной электропроводки подразумевает прокладку проводов на стеновых и потолочных поверхностях с использованием специальных кабель-каналов, электротруб или открытым способом. Маршрутизация выполняется, когда основные этапы строительства завершены.

Скрытая электропроводка в каркасном доме предполагает размещение проводников внутри стен и потолков. Снаружи будут только выключатели, розетки и концы проводов для подключения осветительных приборов.

Монтаж такой проводки совмещен со строительством, при этом стены внутри дома ничем не обшиты.

Пример видео:

Каждый метод имеет свои положительные и отрицательные стороны.

Основное преимущество внутренней разводки в том, что она эстетична, все проводники и соединения скрыты, ничто не портит внешний вид помещения. У нее гораздо больше недостатков:

• Любой коммутационный аппарат (розетка или выключатель) устанавливается полностью, его уже нельзя переместить куда-то на новое место.
• Нет возможности периодически осматривать и оценивать состояние электросети.
• Внутренняя проводка материально дороже внешней проводки, а также требует значительных физических затрат.

• Страховые компании не рискуют заключать договора на каркасные дома с внутренней электропроводкой.
• Нет возможности установки дополнительных точек (например, если вам нужна еще одна розетка в какой-то комнате).

Главным преимуществом наружной проводки является ее доступность, то есть ее видно и можно контролировать ее состояние. Соответственно есть возможность ремонта, в нужный момент можно заменить не только выключатель или розетку, но и провода.

Наружная проводка может быть разветвлена ​​для добавления точек для новых приборов.

К недостаткам варианта внешней разводки можно отнести то, что она не всегда органично вписывается в общий интерьер помещения. Также, когда провода видны, возрастает риск их повреждения.

Как видите, все доводы склоняются к тому, что наружная электрика в каркасном доме предпочтительнее. Кроме того, статистика показывает, что пожары чаще возникают в зданиях со скрытой проводкой.

Внешняя проводка

Наружная электропроводка в каркасном доме своими руками делается без проблем, есть несколько ее вариантов.

Открытый кабель

Допускается применение жесткого кабеля с двойным или тройным изоляционным слоем из негорючих материалов. Такой проводник крепится к стеновым поверхностям специальными скобами. Между стеной и кабелем необходимо проложить асбестовую или металлическую подложку, которая должна быть на 1 см шире проводника с обеих сторон. Это надежный и экономичный способ прокладки, но не совсем эстетичный, особенно если несколько кабелей необходимо расположить рядом.

При оформлении помещения в стиле ретро красиво и оригинально будут смотреться витые провода на керамических или фарфоровых валиках (изоляторах).

Трубы электротехнические

Возможно при прокладке проводов снаружи размещать их в электротехнических гофрированных трубах, для изготовления которых применяются специальные негорючие материалы. В трубы можно помещать одновременно несколько проводников; они крепятся к стенам с помощью специальных клипс. Такая разводка выглядит компактно, к тому же труба изолирует кабель от горючих поверхностей стен и защищает от возможных внешних повреждений. Но труба выглядит совсем не презентабельно, к тому же она слишком хорошо собирает на себя пыль, которую практически невозможно очистить.

Кабельные каналы

Кабель-каналы

будут выглядеть намного аккуратнее, чем гофротрубы. Тем более, что сейчас на рынке электротоваров их можно подобрать под любой интерьер (они доступны в разных цветах).

Недостатком кабельных каналов является то, что они делают заметной кривизну стеновых поверхностей.

Но так как криволинейные оштукатуренные стены в каркасном доме вряд ли можно найти (чаще всего используются гипсокартонные листы или вагонка), хорошим вариантом считается прокладка проводов в кабельных каналах.

Кабельные каналы представляют собой пластиковые коробки, которые крепятся к стенам и потолку с помощью клея или саморезов. Для их изготовления используется высококачественный огнеупорный пластик. Они бывают разной ширины, в зависимости от того, сколько кабелей и какого сечения в них одновременно проложено. При укладке проводников в короба их закрывают сверху запирающими крышками. Пример такого постинга в видео:

Еще одним недостатком использования кабель-каналов является то, что со временем каркасный дом дает усадку, а пластиковые коробки могут треснуть. В этом случае электропроводку придется переделывать. Но в то же время у этого способа укладки есть преимущества – он дешев и прост в монтаже.

Внутренняя проводка

Важнейшим нормативным документом электромонтера является ПУЭ (правила устройства электроустановок). Согласно этим правилам, внутреннюю проводку (ее еще называют скрытой по-другому) в деревянных домах необходимо проводить в металлических трубах. Так как каркасные дома изготавливаются из дерева, то и для них необходимо соблюдать это требование. Вы представляете, к каким финансовым затратам может привести такое количество труб и их установка?

Металлические гильзы или короба можно использовать, но если позволяют деньги, то все же используйте трубы. Эти вспомогательные устройства должны иметь толщину стенки от 2,5 до 4 мм (в зависимости от сечения проводников), чтобы в случае короткого замыкания металлическая конструкция не выгорела. Желательно, чтобы трубы внутри были окрашены или оцинкованы, это защитит стены от ржавчины. Пример видео:

Естественно, при прокладке кабеля будут изгибы и повороты; в этих местах трубы следует соединить сваркой или резьбой. Очень удобно использовать медные трубы, они легко гнутся, но это слишком дорого.

Чтобы не повредить изоляционный слой кабеля, на концах трубы монтируются пластиковые втулки.

Такой монтаж выполняется еще на стадии строительства, причем, как видите, достаточно затратен как по финансам, так и по трудозатратам, времени и усилиям. Поэтому самым правильным выбором для каркасного дома все же является наружная электропроводка.

Качественные материалы

Перед тем, как сделать электропроводку, нужно еще выбрать и купить материалы. Помните, что от их качества напрямую зависит надежность и безопасность электроснабжения вашего дома.

Если для подведения электричества к дому вполне подойдет жесткий алюминиевый провод (типа СИП), то всю проводку внутри здания рекомендуется выполнять гибким медным кабелем.

Лучшим вариантом будет кабель марки NYM. Маркируется 3х1,5 мм ² , где первая цифра «3» означает, что этот проводник состоит из трех жил, одна из которых — фаза, вторая — нулевая, третья — заземляющая (чаще всего она желтого цвета).

Цифра «1,5» означает сечение каждой жилы. Кабель такого размера как раз подходит для всей разводки освещения. Для подключения розеток понадобится проводник большего размера (2,5 мм ² ), а для энергоемких бытовых приборов, таких как духовка, водонагреватель, лучше брать кабель сечением 4- 6 мм ² .

Для установки розеток и выключателей в каркасном доме следует выбирать монтажные коробки из металла.

Если у вас есть время, силы, опыт и знания для такого ответственного решения, как построить дом своими руками, то электропроводка в каркасном доме будет вам по силам. Но в случае малейшего вопроса проконсультируйтесь со специалистами. Все-таки с электричеством никогда нельзя переходить на «ты», от этого зависит безопасность человеческой жизни.

помощь в установке розеток в стене с деревянным каркасом

Алекс2006

• 23 марта 2008 г.

• #1

привет ребята
Я купил двухквартирный дом, и мне нужно установить пару розеток. Дом деревянный, а в общей стене я вырезал отверстие, чтобы поставить врезную коробку под розетку. Стена состоит из 3-х слоев гипсокартона. за гипсокартоном пустота, с которой, как я полагаю, соседняя стена.
вопрос в том, могу ли я прорезать эти отверстия в этой стене?
спасибо



Рекламные ссылки

Найдж Ф

• 23 марта 2008 г.

• #2

, значит, это ты шумел за моей стеной.. Я навлеку на тебя Закон о партийной стене 9

• 23 марта 2008 г.

• #3

Не для того, чтобы ставить розетку. PWA не применяется в этой ситуации.



Алекс2006

• 23 марта 2008 г.

• #4

почему я не могу вставить в него розетку?
у предыдущего владельца была установлена ​​одна розетка в стене.
ура



Рекламные ссылки

Шыталкз

• 23 марта 2008 г.

• #5

Вуди отвечал Найджу, а не тебе, Алекс



Алекс2006

• 23 марта 2008 г.

• #6
9
• 23 марта 2008 г.
