Как подключить заземление к щитку

Мой горький опыт электрика позволяет мне утверждать: Если у Вас “заземление” сделано как надо – то есть в щитке есть место присоединения “заземляющих” проводников, и все вилки и розетки имеют “заземляющие” контакты – я вам завидую, и вам не о чем беспокоиться.

Правила подключения заземления

В чем же состоит проблема, почему нельзя подключать провод заземления на трубы отопления или водоснабжения?

Реально в городских условиях блуждающие токи и пр. мешающие факторы столь велики, что на батарее отопления может оказаться что угодно. Однако основная проблема, в том, что ток срабатывания автоматов защиты достаточно велик. Соответственно один из вариантов возможной аварии – пробой накоротко фазы на корпус с током утечки как раз где-то на границе срабатывания автомата, то есть, в лучшем случае 16 ампер. Итого, делим 220в на 16А – получаем 15 ом. Всего каких-то тридцать метров труб, и получите 15 ом. И потек ток куда-то, в сторону не пиленого леса.

Но это уже не важно. Важно то, что в соседней квартире (до которой 3 метра, а не 30, напряжение на кране почти те же 220.), а вот на, скажем, канализационной трубе – реальный ноль, или около того.

А теперь вопрос – что будет с соседом, если он, сидя в ванной (соединившись с канализацией посредством открывания пробки) коснется крана? Угадали?

Приз – тюрьма. По статье о нарушении правил электробезопасности повлекшем жертвы.

Не надо забывать, что нельзя делать имитацию схемы “заземления” , соединяя в евророзетке “нулевой рабочий” и “нулевой защитный” проводники, как иногда практикуют некоторые “умельцы”. Такая замена крайне опасна. Не редки случаи отгорания “рабочего нуля” в щите. После этого на корпусе Вашего холодильника, компьютера и т.д. очень прочно размещается 220В.

Последствия будут примерно такими же, как и с соседом, с той разницей, что за это ни кто ответственности нести не будет, кроме того, кто сделал такое соединение. А как показывает практика, это делают сами же хозяева, т.

к. считают себя достаточными специалистами, чтобы не вызывать электриков.

“Заземление” и “зануление”

Одним из вариантов “заземления” является “зануление”. Но только не как в случае описанном выше. Дело в том, что на корпусе распределительного щита, на Вашем этаже имеется нулевой потенциал, а если точнее, нулевой провод, проходящий через этот самый щиток, просто-напросто имеет контакт с корпусом щита посредством болтового соединения. Нулевые проводники с расположенных на этом этаже квартир, тоже присоединяются к корпусу щита. Давайте рассмотрим этот момент поподробнее. Что мы видим, каждый из этих концов заведен под свой болт (на практике правда часто встречается по парное соединение этих концов). Вот как раз туда и надо подсоединять наш новоиспеченный проводник, который в последствии будет называться “заземлением”.

В этой ситуации тоже есть свои нюансы. Что мешает “нулю” отгореть на входе в дом. Собственно говоря, ни чего. Остается лишь надеяться, что домов в городе меньше чем квартир, а значит и процент возникновения такой проблемы значительно меньше. Но это опять же русский “авось”, который проблему не решает.

Единственно правильное решение, в этой ситуации. Взять металлический уголок 40х40 или 50х50, длинной метра 3, забить его в землю, чтобы за него не запинались, а именно, копаем яму на два штыка лопаты в глубину и максимально забиваем туда наш уголок, а от него провести провод ПВ-3 (гибкий, многожильный), сечением не менее 6 мм. кв. до, Вашего распределительного щита.

В идеале “контур заземления” должен состоять из 3х – 4х уголков, которые свариваются металлической полосой той же ширины. Расстояние между уголками должно составлять 2 м.

Только не надо сверлить в земле дыру метровым буром и опускать туда штырь. Это не правильно. Да и КПД такого заземления близко к нулю.

Но, как и в любом способе здесь есть свои минусы. Вам, конечно, повезло, если Вы живете в частном доме, или хотя бы, на первом этаже. А как быть тем, кто живет этаже на 7-8? Запастись 30-ти метровым проводом?

Так как же найти выход из создавшейся ситуации? Боюсь, что ответ на этот вопрос Вам не дадут даже самые опытные электромонтажники.

Что требуется для разводки по дому

Для разводки по дому Вам понадобится медный провод заземления, соответствующей длины, и сечением не менее 1,5 мм. кв. и, конечно, розетка с “заземляющим” контактом. Короб, плинтус, скоба – дело эстетики. Идеальный вариант, это когда Вы делаете ремонт. В этом случае я рекомендую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй – на “заземляющий” контакт розетки. При наличии в щите УЗО заземляющий проводник не должен нигде на линии иметь контакта с N проводником (в противном случае будет срабатывать УЗО).

Не надо так же забывать, что “земля” не имеет права разрываться, посредством каких либо выключателей.

Как подключить заземление в щитке

Уют и комфорт в частном доме или квартире трудно представить без налаженной системы электроснабжения. Потребление электроэнергии постоянно увеличивается, поэтому защита людей и домашних животных от поражения электрическим током осложняется. Устранить риски, минимизировать последствия травм можно с помощью заземляющей системы, соединяющей точки электрической сети или энергетического потребителя с заземляющей конструкцией.

Конструкция и назначение заземляющих устройств

Подобные конструкции подразделяются на рабочие и защитные устройства.

Рабочее используется для организации безопасности функционирования агрегатов промышленного назначения. Также распространено в частных хозяйствах.
Система защитного заземления обязательна для электросетей в жилом секторе.

Установка заземляющего устройства (ЗУ) требуется в соответствии с Правилами устройства электроустановок и Правилами эксплуатации электроустановок потребителей.

Прикосновение людей к токоведущим частям, открытым в результате неправильной эксплуатации электрооборудования, дефектов конструкции, прихода в негодность изоляции и других причин, встречается часто. Некачественная конструкция ЗУ и ее монтаж может повлечь тяжелые последствия для людей: электрический шок, ожоги, нарушение работы сердца и иных органов человека поражение током часто приводит к ампутации конечностей, инвалидности и даже летальным исходам.

Система заземления состоит из наружной и внутренней частей, которые стыкуются в электрическом щитке. Наружное заземляющее устройство состоит из комплекса металлических электродов и проводников, отводящих аварийный ток от электрооборудования в землю в безопасных для людей местах. Электроды называются заземлителями. Электрические жилы – это заземляющие проводники, представляют собой штыри длиной 1,5 м, диаметром 1 мм.

Изготавливаются промышленностью из меди или стали, покрытой медью. Их основное достоинство — повышенная проводимость тока. Вбиваются в землю молотами или кувалдами на глубину 50 см, контакт с землей должен быть максимально прочным, иначе ухудшится способность конструкции отводить ток.

Простая конструкция изготавливается из одного электрода. Применяется в молниеотводах или для защиты удаленных объектов и оборудования. В индивидуальных хозяйствах предпочтение отдается многоэлектродным устройствам. Размещаются в один ряд и называются линейными профилями ЗУ.

Стандартная длина цепи — 6 метров. Между собой соединяются латунными муфтами, крепление резьбовое, сварка не рекомендуется. Заземляющие проводники устанавливаются через клеммы. Скручивания, пайки жил исключаются.

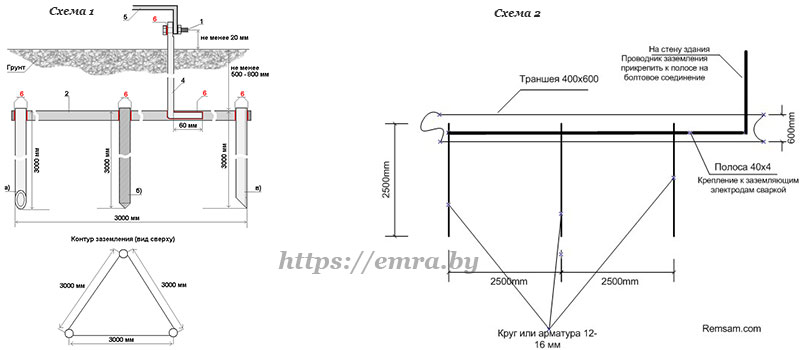

По-прежнему распространено такое устройство, как контур заземления (замкнутый вариант). Сооружается на расстоянии не ближе 1 метра и не далее 10 метров от дома. Размещается в траншее в виде равностороннего треугольника. Длина стороны 3 м, глубина – 50 см, ширина – 40 см. По углам вбиваются заземлители. Эта же операция проделывается с другими вертикальными электродами (не свыше пяти единиц). Заземлители в нижней опорной части свариваются с горизонтальными изделиями.

Изготавливаются из меди, покрытого медью или цинком стального уголка (полка 5 мм, полоса 40 мм), Часто применяется стандартный уголок из нержавеющей стали любого профиля. Изделия не окрашиваются, так как в этом случае ухудшатся электротехнические свойства из-за ослабления контакта с землей.

Конструкция контура несложная, ее можно сделать собственными руками. Но работа упрощается при использовании готовых заземляющих устройств, представленных на рынке, в комплекте с которыми есть провода заземления. Финансовые потери окупятся за счет применения качественных материалов, стойких к коррозии и с большим сроком эксплуатации.

Подключение наружной части ЗУ к щитку

Для определения точного порядка подключения заземления к щитку требуется знание способа применения нейтрали. Она бывает изолированной и заземленной. Изолированная жила используется в сетях с повышенными значениями напряжения 3-35 кВ. При электроснабжении 380 В и 220 В эффективно работают оба варианта. Однако новые правила ПУЭ требуют заземлять нейтраль. Контуры должны возводиться под напряжение до 1000 В.

Популярны системы заземления TN-C, TN-S, TN-C-S. Двухфазная TN-C устарела, но по-прежнему применяется в строениях, имеющих длительный срок эксплуатации. Их замена связана с трудностями технического и финансового характера. В этой схеме в качестве защитного заземляющего провода используется нулевая жила. С практической точки зрения, для жильцов квартир и домов кабельная и проводниковая продукция с 4 жилами выгодна: ее стоимость ниже, монтажные работы проще.

Интерес представляет вопрос, как подключить заземление в многоэтажном доме. Проводники подключаются к общей шине ЗУ. Затем шина выводится на корпус электрического щитка на этаже. Аналогичен процесс перевода TN-C на TN-C-S в домашнем щитке. Суть заключается в подключении нулевых защитных проводников на единую шину ЗУ с последующим креплением перемычкой с нулевой шиной.

Главный недостаток связан с опасностью повреждения нулевого провода. Тогда заземляющая конструкция придет в негодность. Регламентирующими документами введен запрет на использование TN-C в новостройках. Но для полной замены системы потребуются десятилетия.

Принцип работы TN-S основан на том, что нулевые рабочая и защитная линии подводятся к потребителю отдельными жилами от трансформаторной подстанции. В РФ и странах СНГ распространен промежуточный вариант TN-C-S, при котором разделение проводников производится непосредственно при вводе в дом. В обоих вариантах функции безопасности выполняет устройство защитного отключения (УЗО).

Однако для полноценного предупреждения и локализации последствий электрических ударов комплект защитных средств должен включать также автоматические выключатели в щитках, шину заземления РЕ для подсоединения нулевых проводников и контура заземления.

Последний обеспечивает условия для бесперебойной работы электрической техники. Кроме того, он снижает уровень излучения электрических агрегатов, кабелей и проводов, локализует шумовые явления в электросети.

Заземление в щитке проводится в следующем порядке (система TN-C-S). Два питающих провода, состоящих из фазного и совмещенного рабочего нулевого и защитного (REN), разделяются на три отдельные жилы. Для подключения фазной и рабочей жил используют изолированную от щита шину заземления. Каждая шина (N и Re) должна иметь собственную маркировку и цвет: ноль – синего, земля – желтого цвета. Жила N закрепляется на электрическом щитке с использованием изоляторов. Заземляющий контакт RE устанавливается на корпус. Между собой соединяются перемычкой из токопроводящего материала.

В дальнейшем эти провода заземления должны быть изолированы друг от друга во избежание короткого замыкания.

Многие пользователи отдают предпочтение варианту, когда кабели REN сохраняют свою целостность и подключаются к шине N, играя роль нулевых защитных проводников. Достоинство этой схемы заключается в том, что на свободную шину RE замыкаются провода заземления бытовых потребителей электрической энергии. При перегорании линии REN, все токоприемники будут продолжать сохранять заземляющие контакты.

Ошибки при установке ЗУ

К типовым недостаткам, часто встречающимся на практике, относятся:

Использование в качестве контура металлических заборов или мачт. Не учитывается сопротивление току и создается опасность тяжелого поражения током людей в случае аварии в системе.
Подключение контура непосредственно к корпусу электроприборов, минуя заземляющие шины в щите.
Установка отдельных выключателей в нулевом проводнике. При выходе устройства из строя электроприборы могут оказаться под напряжением. Иногда контакт нулевого провода не прочен. Последствия те же.
Использование для заземлителей изделий меньшего сечения или толщины. Подобные электроды под воздействием коррозии быстро выходят из строя.
Использование как заземлителя рабочего «ноля». Повышается вероятность того, что система окажется под напряжением.
Расположение горизонтальных заземлителей на поверхности земли. При аварии зона поражения увеличится.
Подключение заземления к трубе отопления. Нельзя сказать, какое направление возьмут блуждающие токи, поскольку неизвестна ситуация в соседней квартире. Возрастает вероятность поражения током посторонних людей.

По завершении монтажных работ проводится проверка системы. Внимание обращается на величину сопротивления рассеиванию тока. Для проведения этой работы желательно привлечение специалиста с соответствующей аппаратурой.

Пример щита учета с УЗО для частного дома | Система заземления TT

Установка в щите учета дома селективного устройства защитного отключения (УЗО), позволяет значительно повысить пожарную безопасность. Это особенно актуально, если у вас используется система заземления – ТТ

В этой статье мы рассмотрим пошаговую сборку схемы щита учета частного дома, в котором установлено УЗО. Данная сборка, соответствует Техническим Условиям, которые чаще всего выдают энергосбытовые компании:

– Выделенная мощность 15 кВт

-Вводной кабель – СИП – Самонесущий изолированный провод (4 шт: 3 фазы и PEN)

– Дополнительный контур заземления на участке, от которого до щитка проложен проводник 1х16мм. кв.

Схема рассчитана на тип заземления ТТ, при котором приходящий от трансформатора PEN становится рабочим НУЛЁМ, а защитный ноль (заземление) берется от дополнительного контура, смонтированного на участке. Межу собой они нигде не соединяются.

Вариант с системой TN-C-S, где ноль и заземление сводятся в одну точку в щите, лишь после которой разделяются, мы уже рассматривали ТУТ.

Все распространенные сборки щитков учета, в том числе с УЗИП и с розеткой, для разных способов заземления, доступны ЗДЕСЬ.

Монтаж корпуса

При установке вне дома, рекомендуется применять стальные электрощиты (№1 на изображении), которые можно запирать на замок. Степень защищённости от попадания пыли или влаги у них должны быть не ниже IP54.

Обычно щиток монтируется на границе участка, например, на опоре линии электропередач, стене строения или ограждении. В зависимости от удобства доступа к нему проверяющих.
Заводить провода и кабели внутрь для коммутации, лучше всего снизу, с использованием гермовводов. Так вы обеспечите максимальную герметичность и значительно обезопасите электроустановку в целом.

Всё современное щитовое оборудование монтируется на DIN-рейки. Убедитесь, что в купленном вами щитке они установлены или идут в комплекте. В ином случае, дин рейку придёться докупать дополнительно.

Установка бокса для вводного автоматического выключателя

В целях предотвращения несанкционированного подключения, в обход электросчетчика, все коммутационные и защитные устройства, стоящие до него, должны, закрываться в боксы (№2 на изображении) и опечатываться.

Вот и мы, при монтаже, сперва ставим специальный корпус для АВ (автоматического выключателя). Он отличается тем, что имеет «ушки», для удобства пломбировки. В трехфазной сети 380В, бокс устанавливается минимум на три модуля, чтобы туда поместился Автоматический выключатель.

Установка автомата

Вводной автомат (№3 на изображении) устанавливается в отдельный корпус, который, закрывается кожухом. Позже, представители энергосбытовой компании его опечатают, установят пломбу и будут её проверять при каждом снятии показаний или контрольных обходах.

Для трёхфазных сетей 380В, при выделенной мощности 15кВт, номинал автоматического выключателя должен быть 25А.

Установка учетных и защитных устройств в щиток

Теперь пришла очередь установить на дин-рейку все остальные элементы. Полный перечень оборудования необходимого для щита частного дома следующий:

1) Стальной электрический щит (степень защиты ip54 или выше)

2) Бокс/кожух для АВ на 3 модуля

3) Автоматический выключатель трехполюсный 25А

4) Трехфазный счетчик электрической энергии 380В

5) распределительный блок на DIN-рейку

6) Селективное УЗО от 40А, ток утечки 100мА или 300мА

Электросчетчик, должен быть трехфазный, для сетей 380В. Обычно выбирается электронный, двухтарифный. При выборе производителя, основной ориентир срок гарантии, у кого она больше, тот и нужно брать. Обычно берется простой, без лишних интерфейсов, например, Меркурий или Энергомера.

Распределительный блок должен иметь достаточное количество клемм под нужные сечения проводников. Для варианта с ВДТ – выключателем дифференциального тока, с заземлением ТТ, потребуется:

1 клемма – 16мм.кв – для контура повторного заземления ПВ1 или ПуВ(ПуГВ)

2 клеммы по 6мм.кв – для внутренних проводников, используемых при коммутации

Противопожарное УЗО выбирается селективное – имеющее задержку при срабатывании. Ток утечки может быть, как 100мА, так и 300мА.

Выбор порога срабатывания Устройства Защитного Отключения зависит от многих факторов. Практически любой электроприбор имеет определенную утечку и это нормально. Если таких устройств много, суммарные потери могут быть большими.

Исходя из этого и выбирается эта величина. Если жилье небольшое, достаточно ставить 100мА. Если же это коттедж, с большим количеством техники и оборудования, то однозначно 300мА.

Для внутренних соединений в щитке, удобнее всего использовать гибкие провода ПуГВ (еще могут называться ПВ-3) 1х6мм.кв. и наконечники НШВИ.

Сборка электрического щита учета с УЗО

подключение вводного кабеля СИП 4х16

В первую очередь подключаем все провода большого сечения. В нашем случае это Самонесущие Изолированные Провода (СИП). Всего четыре штуки. Все они алюминиевые, снаружи черная изоляция. Их маркировка выполнена в виде цветной непрерывной полосы.

Желтый, зеленый и красный проводники подключаем на верхние клеммы вводного АВ – это три фазы. PEN – с голубой полосой, в нулевую клемму счетчика электрической энергии.

Обычно это две крайние справа. Можно подключить к любой из них, они внутри соединены.

Зеземления

Далее подключаем к распределительному блоку проводники заземления. В первую очередь, как самый большой, от смонтированного на участке контура. Тудаже заземление токопроводящего корпуса щитка, которое монтируется под специальный болт.

Именно такая схема подключения N и PE отличает систему ТТ от других.

В системе TN-C-S, схему щита учета с УЗО, которой мы уже рассматривали ЗДЕСЬ, всё сделано иначе. Там наоборот, и PEN проводник и контур заземления дома объединены в распределительном блоке. И только после него делятся.

Здесь же вводной СИП с голубой полосой – PEN, по сути является рабочим нулём «N» всей электроустановки. Защитный ноль, он же заземление «PE», берется от смонтированного у во дворе контура.

Провода от вводного автомата до счетчика

Следующим шагом провода от нижних клемм вводного автомата – 3 фазы, прокладываем и подсоединяем к соответствующим контактам счётчика электрической энергии.

Как подключить трехфазный счетчик электроэнергии, в каком порядке соединять провода мы подробно рассматривали ЗДЕСЬ, на примере устройства Энергомера се 306.

Подключение проводов от счетчика к УЗО

После этого, все четыре проводника от электросчетчика (три фазы и рабочий ноль) подсоединяются к верхним клеммам ВДТ (выключатель дифференциального тока, он же УЗО). Место для нулевой жилы, обычно обозначено на корпусе как «N».

Подключение кабеля идущего от щита учета в РЩ дома

Осталось подключить кабель, по которому электрический ток будет поступать в дом. Внутри которого, обычно, установлен дополнительный распределительный щит (РЩ), без электрического счетчика электроэнергии. Все потребители разделены на группы, стоит автоматика и т.д.

Сечение жил и марка кабеля выбирается в зависимости от расстояния до РЩ и способа прокладки. Чаще всего применяется ВВГнг-LS 5х10мм.кв. Если прокладка ведется в земле – кабель используется бронированный, в таком случае броня также заземляется, подсоединением к распределительному блоку.

Три фазных и нулевые жилы кабеля, идущего в ваш дом, подключаются к нижним клеммам УЗО. Ноль, как вы помните на нём промаркирован. Жила защитного нуля – заземления, подключается напрямую к распределительному блоку.

В общем щит выглядит примерно так:

На этом монтаж завершен. Щит учета частного дома 380В на 15кВт, с заземлением TT готов к работе.

{SOURCE}

Провод для заземления какого сечения, качества и вида выбрать для квартиры и дома.

Содержание статьи

Никто не застрахован от случайных ударов током при выходе оборудования из строя, перепадах напряжения или по некоторым менее распространенным причинам. Эффективный и недорогой способ обезопасить от удара током себя и своих близких (работников и подчиненных, если мы говорим о рабочем оборудовании) — заземление. Но сначала кратко вспомним физику его действия и назначение.

Для чего используется заземление и как работает?

Любой электрик, даже первокурсник, расскажет Вам, что заземлением называют специально созданное соединение рабочего электрического оборудования (точки или узла сети) с некоторым заземляющим устройством.

Шина заземления.

Последним могут выступать как специально смонтированные конструкции и приборы, так и грунт. И то, и другое одинаково эффективно, но используется в различных случаях.

Заземляющее устройство и рабочие кабели выбираются в зависимости от назначения заземления. Основных видов всего пара:

рабочее (или функциональное),
защитное.

Функциональным называют процесс в том случае, когда он необходим непосредственно для правильной и исправной работы оборудования.

Защитным, в свою очередь, является заземление, приводящее к безопасной для человека работе приборов. Непосредственно используется этот вид не постоянно (в отличии от предыдущего), а только в ситуациях поломок, выхода из строя или при попадании в прибор молнии.

Заметим, что нередко защитное заземление используется для уменьшения количества электромагнитных помех.
В квартирах и домах проводится именно защитное заземление. Для бытовых целей обычно используется недорогой заземляющий проводник — одножильный кабель или часть многожильного. Основной составляющей провода всегда остается медь, а вот сечение варьируется. Основной вопрос, который волнует домашних мастеров и неопытных электриков — провод для заземления какого сечения должен быть? Попробуем ответить.
Подбираем кабель для заземления.
Прежде, чем выбирать провод заземления, необходимо определиться с несколькими другими основополагающими вопросами.
Проводить заземление самостоятельно приходится владельцам частных домов или загородных коттеджей, а также старых квартир, постройки ранее 1998 года. Современные дома уже обладают готовой системой заземления, в отличии от всех старых. Для правильного подбора сечения, необходимо выяснить, какая система существует в доме.
Основных, согласно Правилам Устройства Электроустановок (далее ПУЭ), всего четыре:
TN-S — осуществлено заземление с помощью отдельного провода и нейтрали, в системе переменного тока;
TN-C — кабели «ноль» и «земля» объединяются в один провод, нейтраль отдельно, наиболее распространено в домах прошлого века;
TT — прямое защитное заземление, установленное на электрооборудование;
IT — работа с корпусом устройства через сопротивление или полной изоляцией всех токопроводящих кабелей.
Непосредственно на схеме заземления Вы должны обнаружить одну из маркировок:
PE — «заземление»,
PEN — «ноль» и «земля» в одном кабеле.
Следующим немаловажным фактором выбора, который поможет определиться с правильным сечением проводника, является тип заземления. Стационарное или переносное — в зависимости от предназначения. Для обычного бытового заземления достаточного и стационарного типа, который в свою очередь, допускает как многопролочные, так и однопроволочные многожильные кабели.
Провод должен быть выполнен в желто-зелёном цвете изоляции, согласно ПУЭ.
Когда определились с типом, материалом кабеля и видом системы, переходим к основному шагу — подбору сечения кабеля.
Как правильно выбрать сечение кабеля заземления?
Для заземления могут использоваться как естественные заземлители, так и искусственные. Правила подбора сечения для них существенно отличаются.
Искусственные строго обязательны для сетей свыше 1 кВт, в остальных случаях разрешается использование естественных.
Искусственный элемент должен быть произведен из меди, стали или оцинкованных изделий. Сечение подбирается согласно таблице все в том же ПУЭ.
Материал Профиль сечения Диаметр, мм Площадь поперечного сечения, мм Толщина стенки, мм
Черная сталь Круглый
для вертикальныхдля горизонтальныхПрямоугольныйУгловойТрубный
16
10
—
—
32

—
—
100
100
—

—
—
4
4
3,5
Оцинкованная сталь Круглый
для вертикальных
для горизонтальных
Прямоугольный
Трубный

12
10
—
25

—
—
75
—

—
—
3
2
Медь Круглый
Прямоугольный
Трубный
Канат многопроволочный
12
—
20
1,8
—
50
—
35
—
2
2
—
Для сечения проводников заземления есть простое правило и своя таблица. Проводник должен иметь сечение, равное сечению фазного провода, если проводник менее 16 кв. мм. Для остальных случаев сечение определяется таблицей.
Сечение фазных проводников, кв. мм Наименьшее сечение защищенных проводников, кв. мм
S≤16 S
16<S≤35 16
S>35 S/2
Отметим еще один немаловажный факт. Для систем TN-C и TN-C-S минимальным принимается сечение в 10 кв. мм, если проводник медный, и не менее 16 кв. мм, если алюминиевый.
Наличие системы типа TN-C-S легко определить по пятижильному кабелю в щитке — это три «фазовых» провода, «ноль» и «земля». Подходит только для распределительных устройств.
В обычной квартире, оснащенной всем необходимым оборудованием, достаточно использовать заземление одножильным проводом ПуГВ с желто-зеленой изоляцией.
Теперь, когда Вы научились выбирать сечение провода для заземления, самое время поговорить о наиболее популярных кабелях и их характеристиках.
Основные марки проводов для заземления.
Кабель для заземления.
Кабель NYM
Жилы, а точнее их оболочка, окрашены в соответствии со стандартами ПУЭ, внутри медные жилы. Имеет дополнительную промежуточную оболочку, что повышает уровень безопасности даже при длительном использовании кабеля. Прост в обращении и установке, подходит для напряжения до 660 Вольт с частотой в 50 герц.
Кабель ВВг
Жилы с медной проволокой первого и второго класса скрутки имеют характерную окраску, при этом «ноль» — голубой, а «земля» — желто-зеленая. Изоляция и внешняя оболочка выполняются из поливинилхлорида, благодаря чему сам кабель препятствует горению.
Провод ПВ-6
Медный, многопроволочный в оболочке из прозрачного ПВХ. Токопроводящая жила отлично видна под такой оболочкой, благодаря чему следить за целостностью всей длины провода не составляет труда. Очень гибкий, без проблем может быть подвержен температурам в диапазоне от -40 до +55 градусов Цельсия.
Провод ESUY
Стандартное применение — при защите от короткого замыкания системы. Выдерживает огромные нагрузки, встречается в работе на железных дорогах, в распредблоках. Стойкий к температурам и сгибаниям, имеет защиту от физического и химического воздействия.
Провод ПВ-3
Множество тонких мягких нитей медной проволоки сплетены под единственным слоем поливиниллхлорида. Выпуск возможен в одиннадцати цветовых решениях, но для заземления традиционно используется желто-зеленый вариант.
Особенность оболочки — повышенная ломкость в условиях неправильного производства или хранения. Обратите внимание на свежий срез: не должно присутствовать никаких разрывов. В противном случае кабель использовать не рекомендуется.
Как все это использовать? Для заземления обычной среднестатистической квартиры одинаково подойдёт как многожильный ВВГ, так и однопроволочный NYM. Иногда, в целях экономии используется провод ППВ, без характерной окраски. Это чревато проблемами при ремонте или замене проводки в квартире. Нередко для квартир используются немецкие ESUY, гибкие одножильные провода.
Как видите, понять, какой провод нужен для заземления — задача достаточно сложная, но выполнимая. Достаточно внимательно разобраться в вопросе и ознакомиться с несколькими положениями из правил устройства электроустановок.
Требования к заземляющим проводникам: что нужно знать
Требование к проводам заземления
Заземляющий провод является одним из неотъемлемых элементов любой электроустановки. Его основное назначение — защита от косвенного прикосновения к частям электроустановки, находящимся под напряжением. Косвенным называется прикосновение к частям оборудования, которые в нормальных условиях не находятся под напряжением, например, корпуса двигателей, трансформаторов или даже ручка фена.
Но вследствие нарушения изоляции токоведущих частей (проводов), они могут оказаться под напряжением. Именно для защиты от таких случайностей и предназначено защитное заземление.
Немного теории
Обычному человеку, не особо вдающемуся в основы электротехники, достаточно сложно разобраться во всех этих нюансах. Особенно когда начинают оперировать такими понятиями как заземление, зануление, глухо заземленная или эффективно заземленная нейтраль. Поэтому, для начала попробуем доступным языком объяснить суть всех этих обозначений, и определить основную цель, с которой их придумали.
Нейтраль электрооборудования
Существует пять основных схем подключения нейтрали электрооборудования. Нейтралью называют общую точку обмоток электрооборудования, соединенного в звезду. Соединение звезда — это кода три начала обмотки подключаются к соответствующим фазным проводам, а концы этих обмоток соединяются между собой — нейтраль.
В точке соединения концов этих обмоток, в идеальных условиях потенциал будет равен нулю. Такой же потенциал имеет земля. Поэтому при помощи шины или проводника выполняется заземление нейтрального провода. Обычно подключается он к специальной шине стационарного заземлителя.
Такая система называется TN или системой с глухо заземленной нейтралью. В нашей стране она повсеместно используется в электроустановках до 1000В и подразделяется на три подвида.
Но прежде чем мы приступим к разбору этих подвидов, давайте определимся, что такое нулевой и защитный провод. Как говорит инструкция, нулевым или нейтральным проводом называется проводник, подключенный к нейтрали. На схемах этот провод обычно обозначают – «N».
Отличия зануления и заземления
Кроме того, существует еще так называемый проводник защитного заземления. Он обозначается «РЕ». Используя КС 066 1 зажим плашечный заземляющего провода или другой подобный вид подключения, он подключается к земле и к корпусу оборудования, тем самым, обеспечивая нулевой потенциал на корпусе. Но как мы помним, в сетях с глухо заземленной нейтралью она так же подключается к земле.
Именно, исходя из этого условия, в сетях TN и существует три вида подключения:
Система TN-S
Первый вариант это TN-S. При этом варианте, к нейтрали одним проводом подключается нулевой проводник, а вторым провод защитного заземления. На всем протяжении до конечного потребителя они не соединяются.
Система TN-С
Второй вариант это – TN-С. В этом случае провода для заземления и нулевой проводник подключаются к нейтрали в одной точке, и по всей длине идут единым проводником. Такой проводник называется «PEN», то есть нулевой и защитный.
Система TN-C-S
Последним вариантом для систем с глухо заземлённой нейтралью является система TN-C-S, то есть система, совмещающая первые два варианта. Для этой системы характерно использование одного проводника для подключения к нейтрали. Но затем он разделяется на два проводника – заземления и зануления. Провода заземления для снижения потенциала корпуса и зануления для работы электроустановки. В дальнейшем они уже не пересекаются.
Система ТТ
Кроме приведенных выше систем, существуют еще IT (система с изолированной нейтралью) и TT (система с эффективно заземленной нейтралью). Такие системы обычно используются в сетях выше 1000, куда без должной подготовки и знаний лезть не следует. Ведь цена ошибки там очень велика. Поэтому в нашей статье мы не будем их даже рассматривать.
Важно: Ссылаясь на систему заземления TN -С, некоторые «горе электрики» пытаются реализовать ее у себя дома, используя нулевой проводник в качестве и нейтрального и защитного. Но согласно п.1.7.132 ПУЭ для однофазных сетей это запрещено. Это связано с тем, что при обрыве нулевого провода высока вероятность появления напряжения на корпусе защищаемого оборудования. Поэтому, если нет отдельного контура заземления, то лучше обойтись вообще без него, чем подключать корпус оборудования к нулевому проводнику.
Требования к заземлителям
Ну вот, разобравшись с основными теоретическими аспектами, давайте поговорим и о самих проводниках. В зависимости от места их установки к ним предъявляются совершенно разные требования. Поэтому давайте отдельно рассмотрим включение заземляющих проводов для стационарных и передвижных электроустановок.
Общие требования к проводам заземления
Но начнем мы наш разговор с общих требований, предъявляемых к проводникам, используемым для заземления. Как вы уже должны были понять они должны обеспечивать снижение потенциала на защищаемом оборудовании до нулевого или близкого к нему значения. В связи с этим они должны иметь возможность пропускать ток, равный току короткого замыкания в данной электроустановке.
Казалось бы, в связи с этим, сечение таких проводников, в обязательном порядке должно быть не меньше, чем у фазных проводников, но это не так. Дело в том, что фазные проводники должны обеспечивать долговременное протекание больших токов. А вот защитный провод, должен обеспечить такую возможность только на время работы защиты. Обычно это время не превышает 2-3 секунд.
Сечение проводов заземления
Определить такое сечение вы вполне можете и своими руками благодаря таблице 1.7.5 ПУЭ. Для проводов с сечением рабочих жил до 16 мм^2, сечение защитных проводников должно быть идентичным. Для проводов от 16 до 35 мм² сечение защитных проводов может быть 16 мм². Для проводов большего сечения защитный проводник должен быть не менее чем в два раза меньшего сечения.
Структура кабеля с нулевым проводом меньшего сечения
Согласно нормам ГОСТ, вся кабельно-проводниковая продукция должна содержать маркировку сечения жил. Причем если сечение жил зануления и заземления отличаются от рабочих, то она должна указываться отдельно как на видео.
В некоторых случаях допускается отдельный расчёт сечения проводника заземления. Для этого используется формула, в которой учтены такие показатели как ток короткого замыкания, время срабатывания защит, тип изоляции и проводника, а также способ прокладки кабеля. Но используют такой способ определения сечения достаточно редко.
Теперь, что касается обозначения заземляющих и нулевых проводников. Их буквенную аббревиатуру вы уже знаете. Но кроме того они имеют еще и цветовую. Заземление при пятипроводной системе заземления должно иметь желто-зеленую окраску. Нулевой провод обозначается голубым цветом.
Знак места подключения заземления
Отдельным вопросом является качество заземления. Его определяют путем измерения его сопротивления. Согласно п.1.7.101 ПУЭ для трехфазной сети с линейным напряжением в 380В, оно должно быть не более 4 Ом. Это достаточно маленькая величина, которая обуславливается только внутренним сопротивлением проводника.
Схема измерения сопротивления заземления
Для достижения соответствующего качества заземления следует использовать винтовые зажимы. Они позволяют достаточно просто отключить проводник для ремонтных работ и испытаний, а также обеспечивают качественный контакт. Удлинение заземления и нулевых проводников не приветствуется, но допускается. В этом случае можно использовать зажим плашечный заземляющего провода КС 066 1 или подобные зажимы для проводов меньшего сечения.
Отдельным вопросом является отдельная прокладка проводов заземления и зануления. Согласно п.1.7.127 ПУЭ провод медный для заземления должен быть не менее 2,5 мм² если он имеет защиту от механических повреждений и не менее 4 мм^2, если он не имеет таковой. Для алюминиевого провода, независимо от способа прокладки, сечение должно быть не меньше 16 мм².
Требования к переносным заземлениям
Отдельной темой стоят проводники для временного использования. С их помощью к заземляющему контуру подключают электроустановки временного характера. Это могут быть передвижные будки, механизмы или автотранспорт.
Переносное заземление
Для этого используют специальные переносные заземления. Подобные проводники используют и для создания безопасных условий работ.
Такие проводники не должны иметь изоляции, это делается для того, чтобы всегда можно было визуально осмотреть его целостность. Для крепления к контуру заземления и механизму он должен иметь струбцины. Струбцина для провода заземления должна крепится к проводу методом сварки или винтового соединения.
Струбцина переносного заземления
Проводник обязательно должен быть медным и многожильным. Причем количество оборванных отдельных проволок строго регламентируется и не должно превышать 5%.
Сечение таких переносных заземлений должно быть не менее 16 мм² для электроустановок до 1000В и не менее 25 мм² для электроустановок более высокого напряжения. Для заземления машин и механизмов можно использовать провод с сечением не менее 16 мм² независимо от класса напряжения.
На фото переносное заземление для заземления машин и механизмов
Качество такого заземления проверить достаточно сложно. Поэтому единственным условием является обязательная зачистка металлической поверхности перед их наложением.
Вывод
Заземление нейтрального провода и проводника заземления играют очень важную роль не только для создания безопасных условий, но и для работоспособности всей системы. Поэтому этим аспектом электроустановки не следует пренебрегать. И мы очень надеемся, что наша статья помогла вам разобраться в этом вопросе.
Заземление в частном доме своими руками 220В
Для защиты человека и электроприборов от опасных потенциалов в доме необходимо обустраивать систему заземления. Современная техника не работает без него, поэтому все больше людей задаются вопросом – как сделать заземление в частном доме, чтобы не нарушать технику безопасности и уберечь дорогую бытовую технику от перегорания. В данной статье мы рассмотрим принципы создания заземления и основные нюансы, которые помогут вам самостоятельно собрать его в своем доме.
Для чего это нужно
Согласно требованиям ГОСТ, ПУЭ и СНиП система заземления (или ее настоящее название TN-S) должна присутствовать в любом помещении, где установлена электротехническая аппаратура, будь то жилое помещение, общественное здание или производственный цех. Основная задача системы – увод в землю опасного потенциала при коротком замыкании или повреждении изоляции. Она спасет вас, если проводка будет повреждена или какой-то узел замкнет на корпус бытовой техники, а вы притронетесь к ней, чтобы включить/выключить.
Современное заземление в частном доме
Оптимальный вариант – создание схемы заземления в частном доме с нуля при постройке собственного жилья. Этот вариант обойдется дешевле всего, поскольку вы сразу расположите необходимые выводы, проложите кабель с лишним проводом для земли и продумаете все необходимые подключения. Но если у вас уже есть дом, то можно провести комплекс работ по модернизации электропроводки даже в нем. Мы также советуем установить на частный дом молниезащиту – это спасет его в случае попадания молнии.
Из чего состоит контур
Давайте разберем, как сделать заземление в частном доме своими руками на 220В. Чтобы погасить опасный потенциал, нужно создать контур. Контур состоит из внутренней и наружной части. Они соединяются в распределительном щитке, в котором происходит подключение всей проводки к автоматам и УЗО.
Часть, которая выходит на улицу, состоит из забитых в землю штырей, сваренных друг с другом при помощи металлических пластин толщиной 3-5 мм. К конструкции присоединяется специальная шина, которая входит в щиток и подключается к соответствующей планке. К ней же подключается и “земля” с техники через провода. Шина соединяется с электрощитком (точнее, пластиной) качественным медным кабелем нужного сечения.
Все соединения организуются болтовым способом через шайбы, чтобы не допустить появление окислов в результате взаимодействия металлов различных типов. Сделать контур сможет любой мастер, который освоил искусство сварки и работы с железом. Разберем, как правильно его собирать и подключать.
Схема заземления
Существует два вида варианта, как самому сделать заземление частного дома. Для этого нужно выбрать тип контура. Существует два основных типа, которые эффективно себя зарекомендовали в работе:
Линейный. Представляет собой три штыря, вкопанных или вбитых в землю на одной линии, соединенных друг с другом перемычками. Подобную систему можно собрать без сварочного аппарата, но эффективность у нее не очень высокая – при повреждении первого элемента она выходит из строя, как гирлянда.
Замкнутая система. Создается в виде треугольника. Считается более надежной, поскольку даже если одна из перемычек выйдет из строя, то вторая гарантированно сработает. Замкнутая система состоит из трех штырей высотой по 2 метра, вбитых в землю с глубины в 0,5 метра (сначала выкапывается яма на 70 см, затем забиваются три штыря на расстоянии друг от друга на 1,2 метра, после чего их верхушки свариваются металлической полоской. Заземляющий контур крепится к одному из штырей посредством винтового крепления, проводник от него в виде круглого стального прутка идет до щитка и планки).
Схема треугольного заземления
Обратите внимание: для дома практичнее всего использовать замкнутую систему, которая защитит вас и вашу технику от выгорания в случае повреждения одной из перемычек.
Отметим, что существуют и иные варианты размещения штырей – по овалу, прямоугольнику, кругу. Но треугольная система наиболее эффективна и доступна – собрать подобный контур заземления в частном доме своими руками сможет любой начинающий мастер.
Необходимые инструменты
Перед началом работ обязательно заготовьте все нужные материалы и инструменты. Вам понадобится:
Сварочный инверторный аппарат с набором электродов 3 – 4 мм и маской.
Болгарка с отрезным диском по металлу.
Штыковая лопата, которую придется использовать для выкапывания ямы.
Тяжелая кувалда.
Гаечные ключи.
Также вам нужно будет подготовить набор материалов:
Уголок из нержавейки длиной 2,5 метра и размерами 50х50 мм либо трубу диаметром 32 мм с толщиной стенки 3.5 мм. Также можно использовать толстую арматуру или металлическую квадратную трубу с площадью сечения не более 150 мм2.
Полоску металла длиной 3600 мм, шириной 40 мм, толщиной 4 мм. Полоску нужно будет распустить по длине на три куска по 1200 мм. Ее можно заменить на уголок соответствующей толщины и ширины.
Полоску из нержавеющей стали шириной 40 мм и толщиной 4 мм. Длина полоски – от места заземления до крыльца.
Болты М10.
Качественный медный провод с сечением 6 мм2.
Собрав все необходимые элементы, можно начинать сборку заземление в частном доме своими руками.
Роем форму под треугольник
Подбираем оптимальное место для работы
Выбрать место нужно с умом, чтобы не ошибиться и обезопасить себя и своих близких от поражения током. Если повредится изоляция или произойдет КЗ, то ток должен уйти в такое место, где никого не будет. То есть не нужно располагать заземление возле крыльца или беседки – найдите ему место в тихом уголке. Если в момент разряда на месте залегания штырей будет находиться человек или животное, то высока вероятность летального исхода.
Оптимальный вариант размещения – за домом, не дальше, чем 1 метр от цоколя или фундамента здания. Чтобы на 100% обезопасить своих близких и домашних, после устройства заземления в частном доме своими руками огородите опасную зону заборчиком или оградкой. Если она располагается в саду, то можно задекорировать область камнями или крупной статуей.
Проводим земельные работы
Итак, место подобрано. Пришло время брать в руки лопату. Отметьте три точки – вершины треугольника на расстоянии 120 сантиметров друг от друга и начинайте копать яму. Можно выкопать всю плоскость, чтобы было удобнее работать, можно остановиться только на треугольных канавах. От одного основания треугольника ведите канаву к крыльцу. Глубина ямы – 70 сантиметров.
Сборка контура
После того как яма была выкопана, проводится монтаж заземления в частном доме. По углам выкопанной ямы установите арматуру, уголок или водопроводную трубу и начинайте забивать ее на глубину в 2 метра так, чтобы из ямы торчало не больше 30 сантиметров (220 уйдут под землю).
Обратите внимание: перед тем, как приступать к забивке, при помощи болгарки создайте на арматуре, уголке или трубе острый угол. Работать будет значительно легче.
Забитые штыри из арматуры
Затем действуем в следующей последовательности:
Свариваем три стержня при помощи полоски или уголка, обвязывая их по периметру (треугольником).
Укладываем стальную пластину в траншею, ведущую к дому. Привариваем ее к одному из углов треугольника. Все элементы дожны находиться под землей.
Ко второму краю пластины, подходящему к дому, приваривается длинный болт. На него надеваются две шайбы, между ними закладывается конец кабеля, идущего на щиток, и зажимается гайкой намертво.
Кабель заводится в дом и подключается к щитку. Он должен быть скрыт так, чтобы к нему кто-то случайно не прикоснулся.
Проверка системы
Как правильно сделать заземление в частном доме и работает ли оно? Если вы все сделали по инструкции, то волноваться не о чем. Чтобы снять все подозрения, возьмите мультиметр и проведите замер сопротивления системы. Сделать это можно следующим способом:
Найдите обычную лампу накаливания мощностью 100 и более ватт.
Подключите ее одним концом к фазе, а вторым – к заземлению.
Проверьте, как горит лампа. Если она светится ярко, то все было сделано правильно. Если она еле горит, то где-то была допущена ошибка или контакт в системе крайне плохой.
Послесловие
Теперь вы знаете, нужно ли заземление в частном доме и как его собрать. Мы настоятельно не рекомендуем заземляться на водопроводную трубу, отопление, газ (а в сети можно встретить и такие варианты) или забор. Это крайне опасно – потенциал может убить вас, ваших близких или соседей. Сделайте качественную систему и защититесь от неприятностей до конца жизни – собрать эту схему можно за один день при наличии материалов и инструмента.
Схема подключения заземления в загородном доме
Полную инструкцию по заземлению и молниезащите для частного дома (в картинках) смотрите на отдельной странице.
Сегодня практически каждый загородный дом оснащен электрическими приборами. Безопасность их эксплуатации обеспечивается соединением установленного в помещениях электрооборудования с заземляющим устройством. Грамотно выполненное защитное заземление исключит вероятность поражения людей электрическим током и предотвратит выход из строя бытовой техники и сложных технических устройств от воздействия перенапряжений, если они защищаются УЗИП. Выбор схемы подключения зависит от различных факторов. В частном доме, в отличие многоквартирного, заземление можно сделать самостоятельно. Разобраться в вопросе его подключения поможет данная инструкция.
Основные элементы схемы подключения заземления загородного дома и правила по их выполнению
Схема подключения заземления в загородном доме выглядит следующим образом: электроприбор— розетка — электрический щит — заземляющий проводник — контур заземления — земля.
Подключение начинается с выполнения на придомовом участке заземляющего устройства в соответствие с правилами, определенными в главе 1.7 ПУЭ 7-го издания. Заземлитель представляет собой металлическую конструкцию, имеющую большую площадь контакта с землей. Предназначен для выравнивания разности потенциалов и уменьшения потенциала заземленного оборудования, в случае замыкания на корпус или появления избыточного напряжения в электросети. Конструкция и глубина его установки определяется исходя из сопротивления грунта на участке (например, сухой песок или влажный чернозем).
От выполненного на участке заземляющего устройства (заземления) прокладываем заземляющий проводник, который подключаем к главной заземляющей шине, с использованием болтового соединения, зажима или сварки. Выбираем проводник сечением не менее 6 мм² для меди и 50 мм² для стали, при этом он должен соответствовать требованиям к защитным проводникам, указанным в таблице 54.2 ГОСТ Р 50571.5.54-2013, а для системы ТТ иметь сечение не менее 25 мм² для меди. Если проводник голый и прокладывается в земле, то его сечение должно соответствовать приведенному в таблице 54.1 ГОСТ Р ГОСТ Р 50571.5.54-2013.
В электрощитке заземляющий проводник через шину заземления соединяется с защитными проводниками, проложенными к розеткам, имеющим заземляющий контакт и остальным электроприемникам в доме. В результате чего, каждый электроприбор оказывается подключенным к системе заземления.
Зависимость схемы подключения заземления от контура заземления
Если у столба линии электропередач выполнено повторное заземление, то схема подключения заземления в загородном доме выполняется по системам TN-C-S или TT. Когда состояние сетей не вызывает опасений, в качестве заземляющего устройства дома следует использовать повторное заземление линии и подключать дом в соответствии с системой заземления TN-C-S. Если воздушная линия старая, либо качество выполнения повторных заземлений подлежит сомнению, лучше выбрать систему ТТ и оборудовать индивидуальное заземляющее устройство на придомовом участке.
Для заземляющего устройства в первую очередь следует использовать естественные заземлители — сторонние проводящие части, имеющие непосредственный контакт с грунтом (водопроводы, трубы скважин, металлические и железобетонные конструкции загородного дома и прочее). (см. п.1.7.54, 1.7.109 ПУЭ 7-го издания).
При отсутствии таковых, выполняем искусственное заземляющее устройство, используя вертикальные или горизонтальные электроды, которые вкапываем в землю. Выбор конфигурации заземлителя главным образом от требуемого сопротивления и особенностей придомового участка.
При отсутствии таковых, выполняем искусственное заземляющее устройство, используя вертикальные или горизонтальные электроды, которые вкапываем в землю. Выбор конфигурации заземлителя главным образом от требуемого сопротивления и особенностей придомового участка.
Наиболее эффективен в использовании, если на вашем участке почва представлена суглинком, торфом, насыщенным водой песком, обводненной глиной. Стандартная длина стержней составляет от 1,5‑х до 3‑х м. Выбирая длину вертикальных электродов, исходим из водонасыщенности вмещающих пород на участке. Заглубленные грунт вертикальные заземлители объединяются горизонтальным электродом, например, полосой, а для минимизации экранирования располагаются на расстоянии, соразмерном длине самих штырей.
Конструкцию заземляющего устройства рекомендуют располагать на расстоянии одного метра от фундамента строения (см. п. 1.7.94 ПУЭ 7-го издания).
Зависимость схемы подключения от типа системы заземления
Заземление объектов жилого фонда выполняют по следующим системам: ТN (подсистемы TN-C, TN-S, TN-C-S) или ТТ. Первая буква в названии обозначает заземление источника питания, вторая – заземление открытых частей электрооборудования.
Последующие буквы после N указывают на совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников. S — нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены. С — функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (РЕN-проводник).
Электробезопасность обеспечивается полноценно, когда уменьшение сопротивления заземлителя не влечет за собой увеличения показателей тока замыкания на землю. Рассмотрим, как схема подключения заземления зависит от выполненной на объекте системы электрической сети.
Система заземления TN-S

Рисунок 1. Система TN-S
На объектах, оборудованных электросетью по системе TN-S, нулевые рабочий и защитный проводники разделены по всей длине, и в случае пробоя изоляции фазы, аварийный ток отводится по защитному РЕ-проводнику. Устройства УЗО и дифавтоматы, реагирующие на появление утечки тока через защитный ноль, отключают сеть с нагрузкой.
Достоинством подсистемы заземления TN-S является надежная защита электрооборудования и человека от поражения аварийным током при пользовании электросетями. За счет чего данную систему относят к наиболее современной и безопасной.
Для выполнения заземления по системе TN-S, требуется прокладка от трансформаторной подстанции отдельного провода заземления к своему строению, что приведет к значительному удорожанию проекта. По этой причине, для заземления объектов частного сектора, подсистема заземления TN-S практически не используется.
Система заземления TN-C. Необходимость перехода на ТN-C-S

Рисунок 2. Система TN-S
Заземление по системе TN-C наиболее распространено для старых построек жилого фонда. Преимуществом является экономичность и проста ее выполнения. Существенным недостатком — отсутствие отдельного проводника РЕ, что исключает наличие в розетках загородного дома заземления и возможности уравнивания потенциалов в ванной.
К загородным постройкам электрических ток подводится по воздушным линиям. К самому строению подходят два проводника: фазный L и совмещенный PEN. Подключить заземление можно, только при наличии в частном доме трехжильной проводки, что требует переделки системы TN-C на TN-C-S, путем разделения нулевого рабочего и нулевого защитного проводника в электрическом щите (см. п. 1.7.132 ПУЭ 7-го издания).
Подключение заземления по системе TN-C-S
Для подсистемы заземления TN-C-S характерно объединение нулевого рабочего и нулевого защитного проводников на участке от линий электропередач до ввода в здание. Заземление по данной системе достаточно простое в техническом исполнении, за счет чего рекомендуется для широкого применения. К недостатку можно отнести потребность в постоянной модернизации, во избежание обрыва PEN проводника, в результате чего электроприборы могут оказаться под опасным потенциалом.
Рассмотрим схему подключения заземления в загородном доме по системе TN-C-S на примере перехода к ней от системы TN-C.

Рисунок 3. Схема главного распределительного щита
Как уже отмечалось, для получения трехжильной проводки, необходимо произвести правильное разделение PEN проводника в распределительном щитке дома. Начинаем с того, что в электрощит устанавливаем шину с обеспечением прочной металлической связи с ним, и подключаем к этой шине идущий со стороны линии электропередач объединенный проводник PEN. Шину PEN соединяем перемычкой со следующей установленной шиной РЕ. Теперь шина PEN выступает в качестве шины нулевого рабочего проводника N.

Рисунок 4. Схема подключения заземления (переход с TN-C на TN-C-S)

Рисунок 5. Схема подключения заземления TN-C-S
Выполнив указанные подключения, соединяем распределительный щиток с заземлителем: от заземляющего устройства заводим проводна шину РЕ. Таким образом, в результате несложной модернизации, мы оснастили дом тремя отдельными проводами (фазным, нулевым защитным и нулевым рабочим).

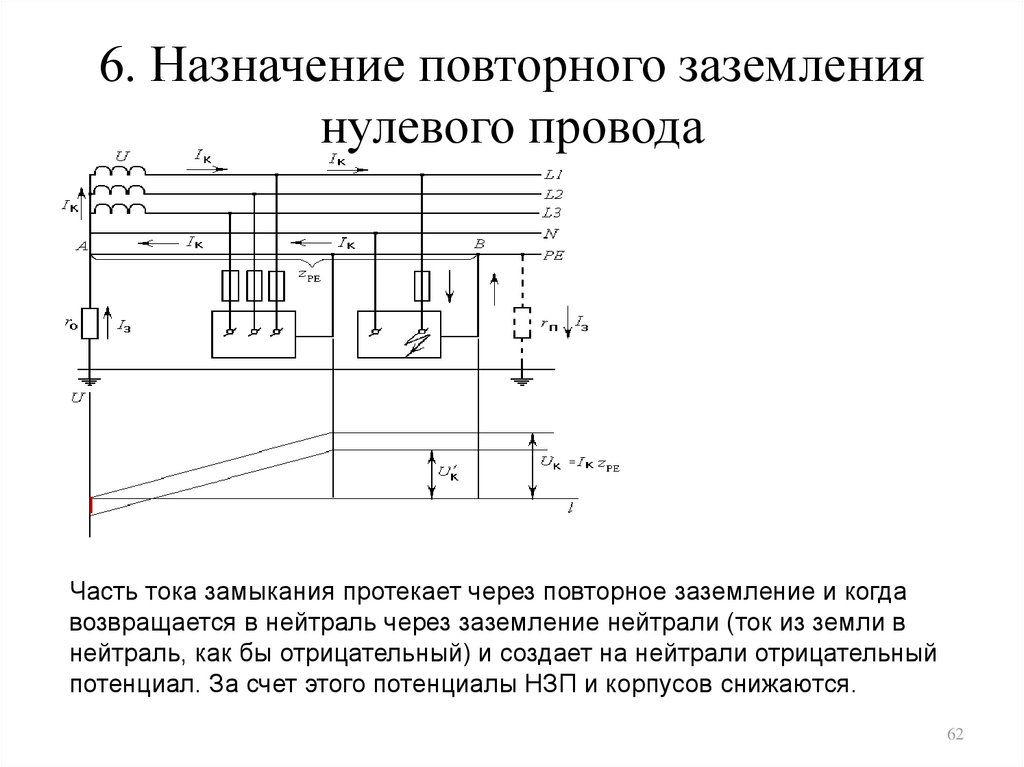

Правилами устройства электроустановок требуется выполнение повторного заземления для РЕ — и РEN-проводников на вводе в электроустановки, с использованием, в первую очередь, естественных заземлителей, сопротивление которых при напряжении электросети 380/220 В должно быть не более 30 Ом (см. п. 1.7.103 ПУЭ 7-го издания).
Подключение заземления по системе TТ

Рисунок 6. Система TT
Другим вариантом схемы является подключения заземления загородного дома по системе ТТ с глухозаземленной нейтралью источника тока. Открытые токопроводящие элементы электрооборудования такой системы подсоединены к заземляющему устройству, не имеющему электрической связи с заземлителем нейтрали источника питания.
При этом должно соблюдаться следующее условие: значение произведения величины тока срабатывания устройства защиты (Iа) и суммарного сопротивления заземляющего проводника и заземлителя (Rа) не должно превышать 50 В (см. п.1.7.59 ПУЭ). Rа Iа ≤ 50 В.
Для соблюдения этого условия “Инструкция по устройству защитного заземления и уравнивания потенциалов в электроустановках” И 1.03-08 рекомендует выполнять заземляющее устройство с сопротивлением 30 Ом. Данная система достаточно востребована на сегодняшний день и применяется для частных, преимущественно мобильных построек, при невозможности обеспечения достаточного уровня электробезопасности системой TN.
Заземление по системе TТ не требует разделения совмещенного PEN проводника. Каждый из подходящих к дому отдельных проводов подсоединяем к изолированной от электрощита шине. А сам PEN проводник, в таком случае, считаем нулевым проводов (нулем).

Рисунок 7. Схема подключения заземления по системе TT

Рисунок 8. Схема подключения заземления и УЗО по системе TT
Как следует из схемы, системы TN-S и ТТ очень похожи между собой. Отличие состоит в полном отсутствии у ТТ электрической связи между заземляющим устройством и PEN проводником, что, в случае отгорания последнего со стороны источника питания, гарантирует отсутствие избыточного напряжения на корпусе электрических приборов. В этом и состоит очевидное преимущество системы ТТ, обеспечивающее более высокий уровень безопасности и надежности в эксплуатации. Недостатком ее использования можно назвать лишь дороговизну, поскольку для защиты пользователей при косвенном прикосновении, обязательна установка дополнительных устройств защитного отключения питания (УЗО и реле напряжения), что, в свою очередь, требует прохождение апробации и заверение специалистом энергонадзора.
Заключение
Схема заземления в общем виде представляет собой соединение ее элементов: электрооборудования, вводно-распределительного щита, заземляющего проводника РЕ, заземлителя.
Для установки заземляющего устройства в загородном доме необходимо разобраться в особенностях его подключения, в зависимости от следующих факторов:
способ питания электрической сети (воздушными линиями или кабелем от трансформаторной подстанции)

тип грунта на придомовом участке, где выполняется контур заземления.

наличие системы молниезащиты, дополнительных источников питания или специфического оборудования.

Выполняя подключение заземления самостоятельно, необходимо руководствоваться положениями раздела 1.7 Правил устройства электроустановок. При невозможности использования естественных заземлителей, выполняем заземляющее устройство с применением искусственных заземлителей.. Заземление частного дома может быть выполнено по двум системам: TN-C-S или ТТ. Наиболее широкое применение получила модернизированная система TN-C — TN-C-S, за счет простоты ее технического исполнения. Для обеспечения электробезопасности загородного дома по системе TN-C-S, требуется разделение PEN проводника, на нулевой рабочий и нулевой защитный проводники.
Выполнив контур заземления, необходимо проверить качество его монтажа, и произвести замеры сопротивления на соответствие нормам ПУЭ при помощи специальных приборов, для чего может потребоваться привлечение специалистов.
Полную инструкцию по заземлению и молниезащите для частного дома (в картинках) смотрите на отдельной странице.
Требуется консультация по организации заземления и молниезащиты для вашего объекта? Обратитесь в Технический центр ZANDZ.ru!
Смотрите также:

Смотрите также:
Как сделать заземление в частном доме своими руками?
Оставить жилые помещения без качественного заземления, по крайней мере, безрассудно. Любая неисправность бытовых приборов потенциально опасна для жильцов. Нарушение изоляции приводит к прохождению тока на корпус, а это уже грозит самыми неприятными последствиями.
Чтобы избежать поражения электричеством людей, пользующихся приборами, в каждой розетке предусмотрен третий контакт для отвода тока. Но действует он только в случае подключения всех розеток к контуру заземления, погруженному в землю за пределами жилого дома.
Монтирование системы защиты домашней электросети
Схема контура заземления в частном доме представляет собой конструкцию из металлических заготовок, вкопанных в землю на одинаковом расстоянии и замкнутых между собой соответствующей полосой.

Изготавливается он из штырей или уголков, размещённых в одну линию или выстроенных в треугольник (квадрат). Закапываются «стояки» на глубину не меньше семидесяти сантиметров. Между собой свариваются полоской из металла шириной 4 и толщиной 0,3 сантиметра.
На заметку. Чтобы не возникало проблем с энергетическим надзором, показатели сопротивления контура не должны превышать 4 Ом. Нигде в нормативных документах этой организации не указано, что нельзя делать заземление частного дома своими руками. Если оно сделано правильно, претензий быть не должно.
Прежде, чем монтировать систему заземления для частного дома, следует уточнить несколько важных моментов:
Самая лучшая электропроводимость у глины. Этот грунт – лучшее место для размещения защитного контура.
Песчаный грунт можно обработать солевым раствором. Он улучшит проводимость, но при этом сократит срок службы конструкции (что вряд ли устроит хозяев).
Замкнутый контур, то есть соединённый металлической лентой в геометрическую фигуру, надёжнее смонтированного по прямой линии. В случае коррозии одной из опор, вся конструкция будет по-прежнему функционировать полноценно.
Место, где расположено заземление, опасно для человека и животных! Здесь может находиться потенциальный ток. Животное, поражённое током, погибнет в силу своих небольших размеров. Опасно это место и для маленьких детей.
Контур следует огородить или накрыть декоративными элементами дизайна, по которым никто не будет перемещаться. Например, соорудить горку из камней.
Процесс сборки контура включает в себя следующие шаги:
Потребуются уголки (50 мм) длиной 2 метра или штыри диаметром 32 мм.
На выбранном участке делается разметка. Расстояние между штырями 1-1,2 метра.
Уголки заостряются путём срезания концов болгаркой.
В точках разметки выкапываются углубления глубиной в 70 сантиметров. Такая величина нужна, чтобы опустить контур ниже точки промерзания почвы зимой. Ямы соединяются траншеями этой же глубины.
В каждую из ямок вертикально вбивается кувалдой или отбойным молотком уголок. Над поверхностью остаётся только его верхний край, требующийся для дальнейшего монтажа.
Все верхушки свариваются между собой полосой из металла.
От ближайшего штыря к цоколю дома проводится шина (круглая сталь). Обыкновенный провод не подходит, он слишком быстро сгниёт в земле.
У цоколя к шине приваривается болт М10 (в работе поможет сварочный инвертор своими руками). К нему крепится провод, идущий непосредственно к щитку электропитания – на клеммную колодку, к которой подведён заземляющий провод от розеток в доме.
Важно! Болт должен быть смазан консистентной смазкой для предотвращения коррозии.
Способы подключения к электрощиту
К болту М10 шины заземления подключается провод. В стене перфоратором пробивается отверстие, через которое провод подводится к распределительному щитку в помещении. Провод можно использовать алюминиевый (16 кв. мм) или медный (6 кв. мм).
Частные дома в наше время подключены к электропитанию через воздушные линии, в которых используется заземление TN-C. Суть такой системы в том, что нейтральный провод линии заземлён. А к зданиям подключается фаза и рабочий нулевой, совмещённый с защитным проводом.

Для таких линий существует два способа подключения.
Система заземления TN-C-S
Непосредственно на электрощитке совмещённые провода разводятся на два отдельных: рабочий и защитный. То есть, получается трёхжильная проводка.
Осуществляется это путём размещения внутри щита шины, к которой будет подключаться защитный провод (заземление).
От шины заземления прокладывается перемычка к шине с подключённым нулевым проводом.
На третью шину крепится фаза.
Далее все три шины соединяются с контуром заземления многожильным проводом из алюминия, который крепится к приваренному болту.
Важно! Шины фазы и нуля должны быть изолированы от электрощита. А шина заземления при этом металлически соединена с ним.
Подключение методом TT
Фаза и совмещённый провод (нулевой и защитный), подведённые к дому по воздуху, крепятся на отдельные шины, изолированные от электрощита.
Заземление дома выводится на третью шину, имеющую металлическое соединение с корпусом щита.
Достоинства системы заземления ТТ:
Защита от случайного возникновения потенциального напряжения на корпусах бытовых приборов. Это происходит в случае перегорания совмещённого провода или возникновения в нулевом проводе напряжения при неравномерной нагрузке по фазам (иногда до 40 В). Когда между шинами нуля и заземления установлена перемычка, при нештатной ситуации на шину заземления поступает ток.
Недостатки:
Стоимость. Требуется установка УЗО и реле напряжения.
Что важно помнить при выполнении монтажных работ
Перед тем, как подключить розетку с заземлением и соединении их к соответствующему проводу в доме, необходимо соблюдать несложные правила:
нельзя заземлять приборы последовательно;
выводить несколько розеток к одному креплению на проводе заземления;
недопустимо окрашивание или помещение основного провода заземления в стену;
клеммы или площадки для крепления контактов заземления, представляющие собой отверстия под болты М4 обязательно смазываются консистентной смазкой во избежание коррозии;
изоляция заземляющих проводов должна быть жёлтого цвета с зелёной полоской, а их сечение не меньше 4 кв. мм.
Некоторые домашние приборы желательно заземлить не через розетку, а прикрепив провод непосредственно к корпусу (на специальное крепление).
стиральная машина – прибор с большой мощностью, который во влажной среде может проводить ток даже при полной исправности изоляции;
принцип работы микроволновой печи влияет на то, что при слабом контакте с розеткой она может излучать волны, опасные для здоровья. Многие производители выпускают печи со специальным винтом заземления на корпусе;
духовка и варочная панель – у этих приборов велика мощность потребления и повышен риск повреждения изоляции;
компьютер, работающий с блоком бесперебойного питания также нуждается в отдельном заземлении. Утечка из блока питания создаёт помехи при работе компьютера и снижает скорость интернета. Заземляется системный блок компьютера через любой крепёжный винт на корпусе.
Монтаж заземления в частном доме – ответственное дело. Большинство хозяев справятся с этой задачей самостоятельно. А те, кто сомневается, может обратиться к соответствующим службам. Установка контура заземления коммерческой фирмой с последующим принятием работы службой энергонадзора — удовольствие не из дешёвых. Зато появится возможность требовать возмещения ущерба в случае аварии.
Какой вариант устройства заземления в частном доме выбрать, каждый решает сам. Главное, чтобы все было выполнено качественно и прослужило долгие годы.
Установка заземления в частном доме на видео
ЗАЗЕМЛЕНИЕ И СОЕДИНЕНИЕ СЕКЦИИ СИСТЕМ СВЯЗИ
Глава 9. Соединение и заземление
Глава 9 Цели соединения и заземления Опишите, почему кабель должен быть соединен. Опишите процедуры соединения и заземления. Определите соединение и заземление. Объясните преимущества безопасности и цель соединения и
. Дополнительная информация 800 коммуникационных цепей
СТАТЬЯ 800 ЦЕПИ СВЯЗИ ВВЕДЕНИЕ В СТАТЬЮ 800 СХЕМЫ СВЯЗИ Эта статья берет свое начало в телефонной технологии.Следовательно, он обращается к телефону и связанным системам, которые
Дополнительная информация Рекомендации по электрическому обслуживанию
Руководство по обслуживанию электрооборудования Middle Tennessee Electric Membership Corporation Пересмотрено: 23 мая 2013 г. Рекомендации MTEMC по электрооборудованию СОДЕРЖАНИЕ Руководство по разрешению отвода 3 Требования MTEMC 4
Дополнительная информация Цель документа: Объем документа:
Цель документа: Медицинский факультет Вашингтонского университета, BJC и Telecommunications Facility Corporation Стандарт низковольтных каналов передачи голоса и данных и пространства 13 февраля 2015 г. Цель данного документа
Дополнительная информация СИСТЕМА КАБЕЛЬНЫХ ЛОТКОВ ONTRAC WIRE MESH
ПРОВОДНАЯ СИСТЕМА КАБЕЛЬНЫХ ЛОТКОВ ONTRAC ПРОВОДНАЯ СИСТЕМА КАБЕЛЬНЫХ ЛОТКОВ Доступны в двух стилях: фигурный и стандартный лоток Простое в использовании решение для кабельных каналов, поддерживающее большое количество сетей
Дополнительная информация Технические характеристики кабелей TCTC
Спецификации кабелей TCTC Цель: предоставить стандартные спецификации, которые будут использоваться для всех объектов Технического колледжа округа Три (TCTC), требующих установки структурированных кабелей.Технические характеристики,
Дополнительная информация Решения для солнечной энергии
Решения для солнечной энергетики Провода и кабели Фотоэлектрические разъемы Объединительные коробки Предохранители Заземление Разъемы питания Физическая поддержка Продукты Кабельные стяжки Решения для цепочек поставок Продукты. Технологии. Сервисы.
Дополнительная информация Создание поперечных сечений | OpenRoads | CAD / D Section
После проектирования коридора можно создать поперечные сечения.Однако, если вы хотите, чтобы на участках отображалось больше, чем просто предлагаемый коридор и существующий участок земли, необходимо выполнить другие процедуры. Чтобы элемент отображался в поперечных сечениях, это должен быть трехмерный элемент.
Обратите внимание, что ссылки на «12345» в именах файлов относятся к пятизначному номеру проекта.
Создание ландшафта для аннотирования существующих деталей поперечного сечения
Чтобы создать линии конструкции и поверхности земляного полотна, см. Создание ландшафта для строительства.
Чтобы аннотировать существующие отметки, необходимо создать существующий профиль земли.
Чтобы отобразить метки полосы отвода, окружающей среды и предлагаемой полосы отвода на секциях, перейдите к разделу Создание элементов полосы отвода и окружающей среды.
Для отображения подробных элементов, таких как деревья и столбы, перейдите в раздел «Точечные элементы поперечного сечения» для предлагаемой трассы.
Создание чертежа поперечного сечения
Создайте или откройте 12345 поперечных сечений.dgn, если он существует. Откройте модель по умолчанию.
Присоедините модель Combined.dgn по умолчанию в качестве справочного файла с Live Nesting, установленным на 1.
Откройте модель Default-3D. Не используйте многомодельный вид.
Поперечные сечения создаются на основе того, что отображается в модели DGN Default-3D. Откройте модель и используйте «Отображение уровня», чтобы включить трехмерное отображение всех ваших коридоров, геометрии, ландшафта, подземных коммуникаций (SUE), различных элементов и любых элементов деталей поперечного сечения, которые должны быть включены в поперечные сечения.Убедитесь, что к 2D-чертежам и моделям нет прикрепленных ссылок. Поверните 3D-вид, чтобы убедиться, что нет никаких элементов выше или ниже. Это приведет к тому, что секции не будут разрезаны.
Примечание: важно сохранить настройки и сохранить файл DGN, чтобы любые сделанные вами изменения отражались на поперечных сечениях!
Откройте модель по умолчанию. Инструменты для создания поперечных сечений находятся в четвертом разделе меню задачи моделирования коридора, обозначенном «Поперечные сечения коридора».
Создание сечений
Используйте второй инструмент на панели инструментов Corridor Cross-Sections, Create Cross Sections, Select the Alignment, это откроет панель, показанную ниже. Затем нажмите кнопку «Настройки». Выберите NHDOTsectsV, нажмите «Загрузить», затем нажмите «Закрыть».
Измените имя модели: Roadname-MC1M в разделе «Общие» на странице «Создание поперечного сечения», затем нажмите «Применить». Должна быть создана модель разреза и нанесены листы разрезов. Наберитесь терпения, это может занять некоторое время.В правом нижнем углу должен быть индикатор выполнения. Закройте коробку, когда процесс будет завершен.
Пользовательские сечения
Пользовательские поперечные сечения позволяют разрезать сечения различными способами. Диапазоны пикетов могут иметь разные интервалы или смещения. Отдельные секции можно также разрезать на станциях как перпендикулярно, так и наклонно, а также вдоль линейных колонн для проездов, дренажных сооружений и вдоль труб.Выберите папку Custom.
Диалог создания поперечного сечения
Используйте раскрывающийся список «Тип», чтобы выбрать тип раздела. Кнопки рядом с каждым значением позволяют выбрать значение из представления по умолчанию для получения значения. Когда настройки для каждой записи завершены, нажмите кнопку «Добавить», чтобы добавить ее в список в центре.
Если запись необходимо изменить, выберите ее в списке, и она заполнит записи справа, которые можно изменить. Нажмите кнопку «Обновить», чтобы обновить измененную запись в списке.
Секция может быть разрезана по строке. Строка строки не может содержать дуги и должна быть выбрана до выбора строки Type — line. Используйте кнопку Графика, чтобы добавить выбранную строку в список разделов.
Выберите запись и используйте клавишу Delete на клавиатуре, чтобы удалить запись. Когда все записи будут добавлены, их можно сохранить в виде файла .xsc, который можно будет импортировать в будущем для повторной резки секций. Нажмите «Применить», чтобы вырезать разделы. Дополнительные сведения см. В файлах справки OpenRoads в списке задач.
Независимо от того, используется ли стандартное или нестандартное поперечное сечение, нажатие кнопки «Применить» должно вырезать и нарисовать все секции на границе. Если вы получаете сообщение об ошибке, что чертеж слишком велик для печати, посмотрите на повернутый вид модели Default-3D, чтобы определить местонахождение любого объекта, который находится намного выше или ниже секций и вызывает ошибку. ИСПРАВИТЬ, удалите модель сечения, а затем заново создайте сечения.
Настройки раздела
В настоящее время существует два предпочтения сечения: NHDOTsectsV и NHDOTsectsH.V для вертикальных листов 100 футов влево и вправо и H для горизонтальных листов 150 футов влево и вправо, оба для 10 масштабных секций. Настройки сохраняются в файле .xin. Файл nhdot-ali-preferens.xin можно скопировать в папку проектов MX \ imperial_styles, чтобы можно было сохранить новые настройки.
Для обзора аннотирования чертежей поперечных сечений см. Обзор аннотаций поперечных сечений.
пересеченных проводов — определение — английский
Пример предложений с «пересеченными проводами», память переводов
opensubtitles2Да, может быть, мы пересекли наши провода Giga-fren • Правила пересечения и смещения проводов (C.RC, Vol.opensubtitles2Мы только что пересекли наши проводаopensubtitles2Перекрестили ваши провода, приятельOpenSubtitles2018.v3Вроде пересеклись. поперечное сечение в мм2, а указанное AWG — это минимальная рекомендуемая площадь. Giga-frenR-3 и Правила пересечения проводов и сближения, Общий приказ № E-11, CRC, c.OpenSubtitles2018.v3 .OpenSubtitles2018.v3Я немного, э, подключился … нет, перемонтирован … нет перекрестной проводки … КРЕСТНЫЙ ГЛАЗ! OpenSubtitles2018.v3Да, они пересекли свои провода.OpenSubtitles2018.v3Мы вроде пересеклись .patents-wipoСлоистая сетка может состоять из проводов, пересекающихся под прямым углом.OpenSubtitles2018.v3Где пересекались провода? OpenSubtitles2018.v3Может быть, вы пересекли провода. Giga-frenCN считает, что подраздел 7 (2) Пересечения проводов и Правила близости, CRC, c.OpenSubtitles2018.v3 Моя мама перекрестила провода.OpenSubtitles2018.v3 «A», возможно, просто пересекли свои провода. Twitter: opensubtitles2 Где-то в его soulopensubtitles были перекрещены провода2 Красный провод перекрестился с синим Хорошо, как новыйOpenSubtitles2018.v3Мы только что пересекли провода. KFTT Вот почему на улице нет электрических проводов, пересекающих улицу.
Показаны страницы 1. Найдено 727 предложения с фразой перекрещенные провода.Найдено за 17 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 1 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.
Коммуникационный инструмент для бесплатных звонков и чата
Перейти к основному содержанию Microsoft
Skype
Skype
Skype
На главную
Загрузки
Skype на телефон
Номер Skype
Возможности
Продукты
Получить помощь
Моя учетная запись
Присоединяйтесь к нам
Подробнее
Провести встречу

Войти Мой Skype
Мой аккаунт
Использовать Skype онлайн
Впервые в Skype? Зарегистрироваться
Выйти
Проверка заземления и соединения в жилых плавательных бассейнах
Ник Громико, CMI® и Кэти Макбрайд

По данным внутренней инспекции InterNACHI Стандарты практики, инспектор не требуется для проверки бассейнов или спа.Однако изучение основных компонентов и функций жилых бассейнов с упором на постоянные подземные бассейны поможет инспекторам выявить дефекты в их состоянии и установке. Одним из важных аспектов электробезопасности является правильное заземление и соединение электрического и металлического оборудования бассейнов и спа.
Безопасность прежде всего
Важно помните, что вода и электричество несовместимы. Домашние инспекторы должны посоветовать домовладельцам проконсультироваться или нанять электрика вместо того, чтобы заниматься электричеством работают сами.Всегда соблюдайте осторожность и используйте средства индивидуальной защиты. оборудование. Будьте внимательны при проведении осмотра, особенно когда поблизости находятся электрические компоненты и вода. близость друг к другу.
Никогда не беритесь за провода или компоненты, не отключая их от источника питания. Носить обувь на резиновой подошве и резиновые перчатки. Не стойте в воде при работе с или осмотр электрооборудования. Обязательно укажите все цепи, относящиеся к оборудование для бассейнов.При осмотре бассейна или спа-салона проверьте, нет ли незаконченного или плохого качество изготовления, особенно электрических компонентов, проводки и установка.
При проведении только визуальный осмотр, используйте только глаза, а не руки. Не открывать все, что не требуется открывать, особенно электрические комплектующие, коробки и панели.
Проверить провод заземления соединения, ослабленные провода и трубопроводы, а также утечки воды. Помните, что вода эффективный проводник электричества.Если есть электрическая проблема с оборудование бассейна, может произойти неисправность и зарядить весь бассейн или спа, что делает его смертельно опасным.

Заземление
Электрический оборудование для бассейнов должно быть заземлено и подключено способами электропроводки в соответствии с NFPA 70 National Electric Code® (NEC®).
Следующие должны быть заземленным:
все электрооборудование, связанное с циркуляционной системой;
все электрическое оборудование, расположенное в пределах 5 футов от внутренней стены бассейна;
все светильники сквозные и подводные светильники;
щитовые щиты, обеспечивающие электроэнергией оборудование, связанное с бассейном;
GFCIs:
корпуса трансформаторов и источников питания;
коробки распределительные; и двигатели для бассейнов
.
Заземляющие и соединительные клеммы должны быть определены как используемые для влажных и агрессивных сред. Заземление и Клеящие соединения должны быть выполнены из меди, медного сплава или нержавеющей стали. Их также следует перечислить для непосредственного захоронения.
Светильники и соответствующее оборудование также должно быть заземлено. Все узлы освещения и светильники необходимо подключать к изолированному медному заземлению провод не менее 12 AWG. Где неметаллический трубопровод установка изолированной медной перемычки 8 AWG может быть требуется в трубопроводе.Светильники для влажных ниш с гибким шнуром должны все открытые нетоковедущие металлические части должны быть заземлены.
Заземляющий провод оборудования должен быть проложен с фидерами между клемма заземления щитка оборудования бассейна и клемма заземления применимого сервисного оборудования.
Соединение
Требуется соединение получить все металлические части электрооборудования и неэлектрический металл части конструкции бассейна / спа для достижения равного электрического потенциала.Склеивание металлических частей электрооборудования образует низкоомный путь для короткого замыкания ток обратно в цепь источника для отключения устройства защиты от перегрузки по току. За заземления оборудования, следует провести отдельный изолированный медный заземлитель. подвести к клемме заземления оборудования на главной сервисной панели. Листовой металл Винты нельзя использовать для соединения заземляющих проводов.
Следующие части бассейнов, спа и гидромассажных ванн должны быть соединены между собой проводниками не менее 8 AWG, или с использованием жесткого металлического кабелепровода, включая:
токопроводящие оболочки бассейнов, включая заливной бетон, напыленный бетон и бетонные блоки с окрашенными или оштукатуренными покрытиями;
Сталь конструкционная арматурная;
сетка медная жила;
Поверхности по периметру, выступающие на 3 фута по горизонтали за внутренние стенки бассейна, спа или гидромассажной ванны.Поверхность периметра, которая простирается менее чем на 3 фута и отделена от бассейна перегородкой, должна требовать эквипотенциального соединения со стороны бассейна перегородки. Должно быть обеспечено соединение с поверхностями по периметру, которые должны быть прикреплены к бассейну, спа и гидромассажной ванне, армируя стальную или медную проволочную сетку как минимум в четырех точках вокруг бассейна, спа или гидромассажной ванны. Есть некоторые исключения;
металлические детали;
подводное освещение;
металлическая фурнитура;
электрооборудование; и
все фиксированные металлические детали.
Склеивание присоединяется металлические части для образования токопроводящей дорожки, которая приведет к электрическая непрерывность между компонентами, чтобы гарантировать, что потенциал будет одинаковым во всем. Это называется эквипотенциальным склеивание. Сохранение электрического потенциала на одном уровне снижает опасность создается блуждающими токами в бассейне или в земле вокруг бассейна. Соединение (или склеивание) всего металлического в бассейне и вокруг него поможет устранить градиенты напряжения (или различия в электрическом потенциале) с одного одна часть бассейна в другую, а от металлического оборудования в бассейн вода.
Ниже приводится общий список элементов, требующих выравнивания потенциалов:
все металлические части бассейна и спа;
металлическая арматура бассейна, спа, бортика, раковины, каркаса и т.д .;
Корпуса и кронштейны для светильников без ниши;
цельнометаллическая фурнитура;
металлических частей оборудования;
электрические приборы и средства управления;
металлические кабели и кабельные каналы, металлические трубопроводы и все металлические части; и
водонагреватели с номиналом более 50 ампер.
Соединительный провод должен быть не менее 8 AWG. или более крупная твердая медь.
Скрепленные детали
Все металлические части конструкции бассейна, включая арматурный металл, должны быть соединены между собой с использованием одножильных медных проводов (изолированных, покрытых или неизолированных) и не менее 8 AWG, или с жестким металлическим трубопроводом из латуни или другого коррозионно-стойкого металла. Соединения склеиваемых частей должны выполняться в соответствии с NEC® (см. Разделу 250.8).
Все подводные металлические кожухи осветительных приборов должны быть скреплены, а также все металлические детали внутри или пристроен к конструкции бассейна. Металлические части электрооборудования, относящиеся к система циркуляции воды — включая насосы, моторы, металлические части бассейна крышки и сопутствующее оборудование — должны быть приклеены. Все неподвижные металлические части должны быть склеены, включая кабели в металлической оболочке и кабельные каналы, металлические трубы, металлические навесы, металлические заборы, металлические двери и металлические оконные рамы.
Корпуса бассейнов
Крепление к требуется токопроводящая оболочка бассейна. Заливной бетон, напыленный бетон и бетонный блок с покрытиями следует считать проводящими материалами.
Неинкапсулированный конструкционная арматурная сталь должна быть соединена между собой стяжками. Инкапсулированный конструкционная арматурная сталь должна быть установлена с медью 12×12 дюймов проводная сетка. Сеть должна быть изготовлена из неизолированного твердого материала минимум 8 AWG. медные проводники, соединенные друг с другом во всех точках пересечения, и сетка должны соответствовать форме бассейна, а также быть закреплены внутри или под бассейном. более 6 дюймов от внешнего контура корпуса бассейна.
Поверхности по периметру
По периметру поверхность, которая считается склеенной, — это площадь, простирающаяся на 3 фута горизонтально за внутренними стенами бассейна, включая грунтовые поверхности и другие виды мощения. Приклеивание к периметру поверхности могут быть прикреплены к арматурной стальной или медной сетке бассейна минимум 4 точки, расположенные по периметру бассейна.
Резюме
электрооборудование для бассейнов должно быть заземлено и подключено методы подключения в соответствии с NFPA 70 National Electric Code®.

Сечение фазных проводников, кв. мм	Наименьшее сечение защищенных проводников, кв. мм
S≤16	S
16<S≤35	16
S>35	S/2

Система TN-S	Первый вариант это TN-S. При этом варианте, к нейтрали одним проводом подключается нулевой проводник, а вторым провод защитного заземления. На всем протяжении до конечного потребителя они не соединяются.
Система TN-С	Второй вариант это – TN-С. В этом случае провода для заземления и нулевой проводник подключаются к нейтрали в одной точке, и по всей длине идут единым проводником. Такой проводник называется «PEN», то есть нулевой и защитный.
Система TN-C-S	Последним вариантом для систем с глухо заземлённой нейтралью является система TN-C-S, то есть система, совмещающая первые два варианта. Для этой системы характерно использование одного проводника для подключения к нейтрали. Но затем он разделяется на два проводника – заземления и зануления. Провода заземления для снижения потенциала корпуса и зануления для работы электроустановки. В дальнейшем они уже не пересекаются.
Система ТТ	Кроме приведенных выше систем, существуют еще IT (система с изолированной нейтралью) и TT (система с эффективно заземленной нейтралью). Такие системы обычно используются в сетях выше 1000, куда без должной подготовки и знаний лезть не следует. Ведь цена ошибки там очень велика. Поэтому в нашей статье мы не будем их даже рассматривать.

Как подключить заземление к щитку

Как подключить заземление в щитке

Конструкция и назначение заземляющих устройств

Подключение наружной части ЗУ к щитку

Ошибки при установке ЗУ

Пример щита учета с УЗО для частного дома | Система заземления TT

Монтаж корпуса

Установка бокса для вводного автоматического выключателя

Установка автомата

Установка учетных и защитных устройств в щиток

Сборка электрического щита учета с УЗО

подключение вводного кабеля СИП 4х16

Зеземления

Провода от вводного автомата до счетчика

Подключение проводов от счетчика к УЗО

Подключение кабеля идущего от щита учета в РЩ дома

Провод для заземления какого сечения, качества и вида выбрать для квартиры и дома.

Для чего используется заземление и как работает?

Подбираем кабель для заземления.

Как правильно выбрать сечение кабеля заземления?

Основные марки проводов для заземления.

Кабель NYM

Кабель ВВг

Провод ПВ-6

Провод ESUY

Провод ПВ-3

Требования к заземляющим проводникам: что нужно знать

Немного теории

Требования к заземлителям

Общие требования к проводам заземления

Требования к переносным заземлениям

Вывод

Заземление в частном доме своими руками 220В

Для чего это нужно

Из чего состоит контур

Схема заземления

Необходимые инструменты

Подбираем оптимальное место для работы

Проводим земельные работы

Сборка контура

Проверка системы

Послесловие

Схема подключения заземления в загородном доме

Основные элементы схемы подключения заземления загородного дома и правила по их выполнению

Зависимость схемы подключения заземления от контура заземления

Зависимость схемы подключения от типа системы заземления

Система заземления TN-S

Система заземления TN-C. Необходимость перехода на ТN-C-S

Подключение заземления по системе TN-C-S

Подключение заземления по системе TТ

Заключение

Смотрите также:

Как сделать заземление в частном доме своими руками?

Монтирование системы защиты домашней электросети

Способы подключения к электрощиту

Система заземления TN-C-S

Подключение методом TT

Что важно помнить при выполнении монтажных работ

Установка заземления в частном доме на видео

ЗАЗЕМЛЕНИЕ И СОЕДИНЕНИЕ СЕКЦИИ СИСТЕМ СВЯЗИ

Глава 9. Соединение и заземление

800 коммуникационных цепей

Рекомендации по электрическому обслуживанию

Цель документа: Объем документа:

СИСТЕМА КАБЕЛЬНЫХ ЛОТКОВ ONTRAC WIRE MESH

Технические характеристики кабелей TCTC

Решения для солнечной энергии

Создание поперечных сечений | OpenRoads | CAD / D Section

Создание чертежа поперечного сечения

Создание сечений

Пользовательские сечения

Настройки раздела

пересеченных проводов — определение — английский

Пример предложений с «пересеченными проводами», память переводов

Коммуникационный инструмент для бесплатных звонков и чата

Проверка заземления и соединения в жилых плавательных бассейнах

Leave a Reply Отменить ответ
