Схема гвс в частном доме: как сделать горячую воду своими руками

Опубликовано

Содержание

Рециркуляция и циркуляция горячей воды (ГВС) в частном доме — что это такое, схема подключения в системе водоснабжения, как сделать

Рассмотрим современную систему нагрева и подачи жидкости. В фокусе внимания – рециркуляция горячей воды (ГВС) в частном доме: это обширная и актуальная тема, в рамках которой мы подробно разберем ее преимущества и особенности, выясним, чем она хороша, как ее грамотно организовать, какие материалы и инструменты использовать в процессе ее монтажа и многое другое.


Сегодня это современная альтернатива традиционным решениям. Она стала настоящим спасением для жителей самых разных зданий, особенно многоквартирных, в которых линии коммуникаций изношены и уже не могут обеспечивать и поддерживать заложенные ЖКХ нормативы. Она сравнительно более экономична и рациональна, причем при повышенной надежности. Поэтому есть все предпосылки для перехода именно на нее, и ниже мы рассмотрим варианты ее подключения, но сначала немного терминологии.

Что такое рециркуляция горячей воды (ГВС) в частном доме: схемы и определения

Это линия снабжения – обвязка контура, – при которой теплоноситель постоянно движется по системе. Она нужна для повышения КПД, а значит и эффективности эксплуатации бойлеров, что обернется улучшением уровня комфорта потребителей.

Ее обустройство решает сразу несколько актуальных проблем. Например, при ее использовании жидкость не успевает остыть, так как безостановочно перемещается по трубопроводам – к точкам забора и обратно к ТЭНу (где подогревается), – что позволяет воспользоваться ею в любой момент, при возникновении необходимости, а не ждать полчаса, чтобы принять ванну.

По сути, практическая задача любой внедряемой схемы ГВС с циркуляцией воды в системе сводится к обеспечению оптимального терморежима. Подходящая для эксплуатации температура носителя поддерживается постоянно, за счет чего он выходит на новый цикл с минимальными потерями, тем более что отдача тепла на всех этапах потребления осуществляется равномерно.


Простейший вариант разводки – кольцо с насосом, обеспечивающим непрерывное перемещение потока под давлением. В числе обязательных ее элементов – тройники, ответственные за возврат жидкости и установленные поближе к точке забора. Чем короче линия, тем меньше время ожидания нагрева, но и тем ниже общая производительность.

Теперь обратим внимание на решения для разных объектов.

Схема циркуляции ГВС в частном доме

Здесь нужно в один или в два контура выполнить трубопроводную обвязку нагревателя: чаще всего в его роли выступает бойлер, но также возможен котел, энергозависимый или нет.

  • Первый должен быть постоянно подсоединен к электросети, но зато он обычно укомплектован собственным насосом для нагнетания давления.
  • Второй не требует питания из розетки, зато нуждается в своевременной подаче дров или другого топлива для сжигания.

Использование бойлера позволяет реализовывать технически более сложные решения, например, встроить в линию смесители раковин ванной и кухни, полотенцесушитель и другие элементы. Да, с повышением их количества увеличивается и расход энергии, но общая экономия тоже растет, что особенно ощутимо при активном потреблении жидкости.


Схема рециркуляции горячего водоснабжения (ГВС) в многоэтажном доме

В таких случаях актуальна не прямая, а косвенная подача. Носитель сначала нагревается, затем направляется в трубы, проходит по ним, возвращается к ТЭНу, снова доводится до необходимой температуры и уходит на следующий цикл. Каждая квартира (комната) при этом является участницей общей разводки, для которой характерны следующие особенности:

  • Жидкость движется снизу-вверх или, гораздо реже, наоборот, но всегда строго по вертикали.
  • Запитывание осуществляется исключительно от трубопровода ГВС, и в самом бойлере, постоянно работающем, среда никогда не остывает.
  • Возврат потока выполняется за счет отводов, по которым он поступает обратно.

Преимущества системы горячего водоснабжения с циркуляцией и область ее применения

Практические плюсы очевидны:

  • струя как минимум хорошо теплая сразу после открытия крана;
  • температуру не составляет труда отрегулировать, повернув вентиль и добавив немного холодной воды;
  • нет перерасхода – драгоценные литры жидкости не выливаются в сток, ведь вы не ждете, пока она нагреется;
  • при постоянном использовании нет пробок и засорения труб, а если они и появляются, то сразу заметны;
  • в рамках одного решения без проблем объединяется большое количество конечных потребителей;
  • реализовать ее можно на базе любого нагревателя – накопительного, бойлера косвенного нагрева или двухконтурного котла.

Отсюда ясна и сфера применения. Такие системы актуальны для одно- и многоэтажных зданий, в которых оборудование для водоподготовки установлено в техническом помещении, на удалении от обитаемых комнат, и/или есть несколько санузлов и много точек забора. Они востребованы на объектах с протяженными коммуникационными линиями и помогают сократить потери жидкости и повысить эффективность ее нагрева и использования.


Внимание, это именно глобальное решение, а потому его внедрение (вне зависимости от топологии) возможно на стадии строительства или хотя бы капитального ремонта. Модернизировать уже существующий и стандартный сантехнический комплекс бесперспективно – слишком много денежных затрат потребуется, дешевле и проще все реализовать «с нуля».

Схема подключения рециркуляции ГВС: как сделать ее самому

Существует как минимум несколько популярных вариантов обвязки, появившихся в связи с принципиальными различиями в проектировании, планировке и конфигурации домов.

Поэтому до начала работ необходимо не только выбрать конкретное решение (с учетом типа, объема и особенностей ТЭНа), но и составить чертеж с точками установки всех элементов – насоса, приборов потребления и тому подобное.

На практике наиболее востребованы 4 вида подсоединения – рассмотрим каждый.

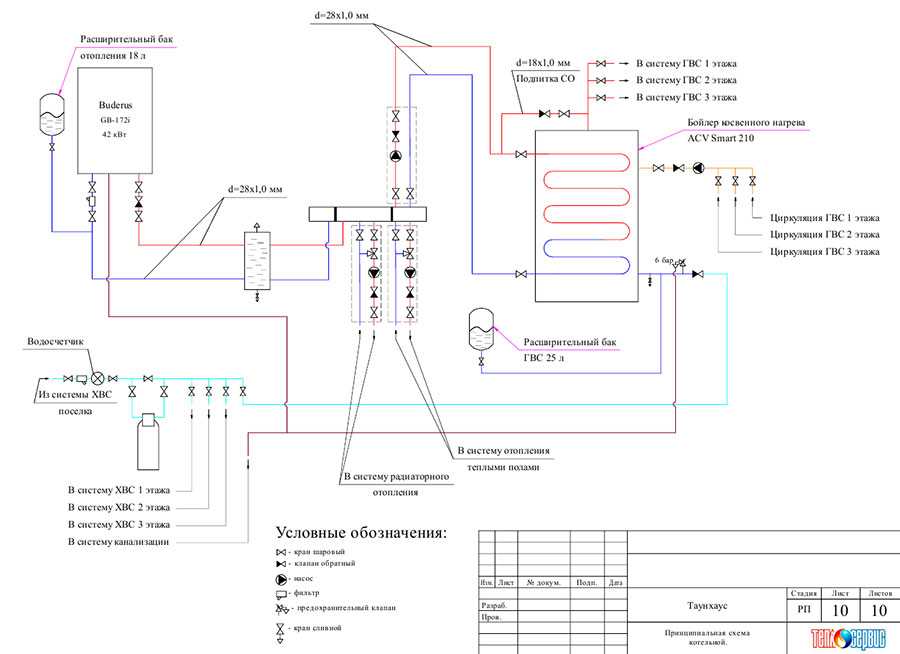

Через бойлер косвенного нагрева

По своей сути это резервуар со змеевиком, подключенный к котлу таким образом, чтобы теплоноситель перемещался по замкнутому контуру и ни в коем случае не смешивался с жидкостью бытового назначения. С данной целью он обладает пятью патрубками:

  1. прямой, от емкости к спирали;
  2. обратный, обеспечивающий возвратное движение;
  3. холодной подпитки;
  4. подачи потока к точке потребления;
  5. реверсный, ведущий к баку.

Внимание, для успешной циркуляции ГВС схема также предусматривает установку насоса строго на обратной трубе.

Такой инженерный ход предотвратит перегрев элементов, а значит способствует поддержанию нормального режима эксплуатации. Важно, что все установленные полотенцесушители будут постоянно горячими, а это залог здорового и комфортабельного микроклимата в ванной комнате, а также отсутствия плесени и грибков.


Через накопительный бойлер

Это уже резервуар с теплоизолированными стенками, получающий от котла необходимый объем жидкости – 100-1000 л, зависит от количества жителей в здании и от их нужд.

Его контур – петля, с прямой подачей и обратной линией. Последняя подсоединена к трубе подпитки, причем так, что точка ее входа оказывается за узлом запорной арматуры. На ней же расположен насос, укомплектованный регулирующими устройствами.

У такого решения есть две важных особенности:

  • Та среда, что находится в резервуаре, обладает одной температурой, а другая, что бежит по линии пополнения, – второй, из-за остывшей «обратки» и/или эффекта смешивания слоев.
  • Подогрев осуществляется исключительно за счет добавления потока после траты части запасов.

При простое носитель очень быстро остывает. Поэтому система рециркуляции ГВС с накопителем актуальна только для тех домов, где потребление воды постоянное и достаточно высокое, то есть для тех же многоэтажных, но не для дачных.

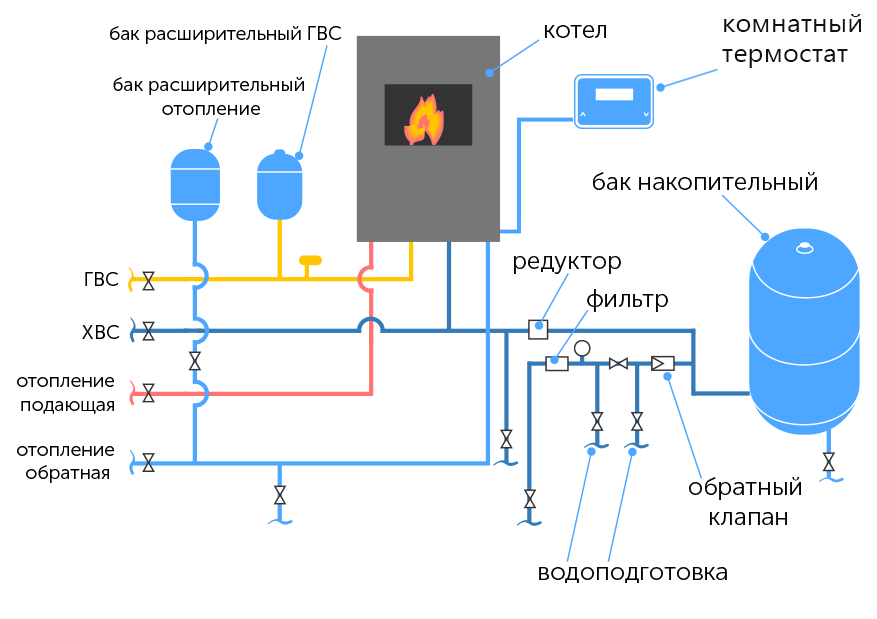

С использованием двухконтурного газового котла

Данный вариант обычно выбирается при малом количестве точек конечного потребления и тогда, когда предполагается одновременная эксплуатация только одного из типов, например, исключительно умывальников. В таких случаях вполне подходит и проточный нагреватель средней мощности, способный обеспечивать до 20 л/мин. Он окажется достаточно простым (а значит надежным и долговечным) и экономичным.

Для его монтажа нужно лишь организовать подачу холодной жидкости в резервуар и обеспечить вывод потока нужной температуры. Учитывайте, что за время пробега по трубам среда может несколько остыть. Из-за этой особенности вариант слабо подходит для зданий большой площади и этажности.


Установка газового котла со встроенным бойлером

Когда нужно организовать циркуляцию горячей воды в частном доме, схема с интегрированным ТЭНом подходит лучше, чем с вынесенным двухконтурным. Почему? Сразу по трем причинам:

  • нагрев стабильнее;
  • пользоваться сантехникой удобнее – можно включать хоть все приборы и открывать каждый кран;
  • не составляет труда создать запас в 40-60 л хорошо теплой жидкости (хоть и постепенно остывающей).

Но минусы тоже есть, и это:

  • крупные габариты – комплект оборудования и места занимает порядочно, и весит прилично, что не всегда удобно;
  • дороговизна – реализация такого решения обходится сравнительно недешево;
  • серьезные сопутствующие расходы – для обеспечения и поддержания нужной температуры жидкости приходится тратить много топлива.

На практике эти недостатки перевешивают достоинства, поэтому данный вариант внедряют все реже.


Процесс монтажа

Теперь посмотрим, как сделать рециркуляцию ГВС (горячей воды) в доме. Напоминаем, проводить все работы необходимо на стадии строительства или на этапе капитального ремонта здания, параллельно с установкой котла. Нужно также собрать и правильно разместить контур, так давайте же определимся, что для этого понадобится.

Инструменты и материалы

Итак, потребуется:

  • сварочный аппарат подходящей производительности и конфигурации;
  • болгарка, электролобзик или другой соответствующий инструмент для обрезки труб;
  • крепеж, переходники, фитинги;
  • сантехническая подмотка;
  • герметик Унипак или аналогичная ему резьбовая паста.

Для размещения несущих элементов также стоит вооружиться ударной дрелью, перфоратором, набором буров.


Оборудование

Выбирая схему ГВС с рециркуляцией для частного дома, помните, что вам в любом случае понадобятся:

  • трубы – разного сечения и выполненные из различных материалов, от меди до пластика, в зависимости от назначения и особенностей линии;
  • трехходовые и шаровые краны, вентили, реверсивные клапаны и другая запорная арматура;
  • насос средней или малой мощности.

Высокая производительность помпы даже нежелательна, ведь нужно, чтобы она обеспечивала лишь небольшое давление – для перемещения потока по линии, но не для быстрого его бега. Ну и характер исполнения коммуникаций может потребовать проведения дополнительных работ, допустим, пайки латунных соединений.


Алгоритм монтажа

Ответ на вопрос о том, как сделать циркуляцию горячей воды (ГВС) в частном доме, достаточно прост. Решать данную задачу нужно поэтапно – в следующем порядке:

  1. разметить опорные поверхности (обычно это стены) согласно составленному чертежу;
  2. установить кронштейны, хомуты, клипсы и другие несущие элементы;
  3. нарезать трубы по всей длине будущей коммуникации;
  4. организовать линию, последовательно подключив все необходимые переходники и фитинги;
  5. подсоединить насос, смесители и аналогичные им узлы, а также запорную арматуру;
  6. предусмотреть отводы для оттока использованной жидкости.

Если запланирован более сложный контур, допустимы отклонения от приведенного алгоритма, но на практике они окажутся незначительными и будут состоять в добавлении каких-то дополнительных элементов, например, распределителей, и приборов контроля и учета расхода.


Эксплуатация и принцип работы

Теперь посмотрим, как должна использоваться реализованная схема горячего водоснабжения с циркуляцией:

В частном доме рекомендуется держать ее постоянно включенной, хотя и допустимо отключать ее на ночь или даже на несколько дней (в случае отъезда) в целях экономии и безопасности; но здесь следует учитывать, что повторный запуск потребует времени, так что с утра придется пораньше вставать – для прогрева контура.

В многоэтажном здании уже необходимо, чтобы оборудование действовало непрерывно, причем автоматически – жильцы не должны тратить свое время и силы на управление им.

Насосный узел и обвязка

Они взаимосвязаны: от параметров нагнетателя зависит и компоновка контура. Так, например, при косвенном нагреве возвратная труба может быть подсоединена к дополнительному, третьему отводу; в противном же случае следует заводить реверс на тройник, расположенный на патрубке подачи ХВС, а это подразумевает монтаж более мощной помпы.

Если же схема подключения горячей воды с циркуляцией реализуется со стандартным ТЭНом с парой отводов, выполняется установка группы безопасности, то есть одного шарового крана для врезки в «холодную» магистраль и второго – для обратного хода жидкости в петле цикла. В результате температура среды снижается только при открытии забора, а бойлер функционирует максимально эффективно.

Внимание, устанавливать необходимо специальный насос, с резьбовыми патрубками на 1/2 или 1/4 дюйма, то есть того же типоразмера, что и бытовые коммуникации. Мощность такого нагнетателя будет достаточной, но не высокой, поэтому он не создаст чрезмерное давление, которое могло бы спровоцировать разрыв линии. Данный момент в обязательном порядке учитывают ведущие компании-производители помп, вроде Grundfos или Wilo.

Система трубопроводов

Когда вы хотите организовать горячее водоснабжение частного дома с циркуляцией, приготовьтесь потратиться, ведь любая схема сравнительно материалоемкая в реализации. Потому что понадобится замкнуть в петлю контур и качественно заизолировать каналы, чтобы минимизировать паразитные утечки тепла.

Оптимальным вариантом будут РЕХ, то есть полиэтиленовые трубы, с пресс-фитингами надвижного типа. Монтировать их необходимо с применением специализированного инструмента, а это дополнительные расходы, но зато они гораздо дешевле металлопластиковых или полипропиленовых и, что самое важное, в несколько раз долговечнее. Поэтому они полностью оправдывают себя экономически.

Порядок прокладки трубопровода для внедрения циркуляционной схемы горячего водоснабжения сравнительно прост:

  1. монтируете непрерывную линию подачи жидкости к сантехнике;
  2. последовательно подключаете ее к каждой точке потребления;
  3. затем не заканчиваете ее, а заводите обратно к узлу нагревателя, создавая замкнутую петлю.

Любой отдельно взятый сегмент коммуникаций следует защищать от теплопотерь – поясной изоляцией из полиэтилена или, еще лучше, из каучука, так как он более плотный, что предпочтительнее при замуровывании канала. Все получившиеся стыки также требуется дополнительно проклеить специальным металлизированным скотчем – для предотвращения повреждений в этих, наиболее уязвимых местах.

Управление рециркуляцией воды в системе горячего водоснабжения

Организовать процесс контроля можно одним из трех способов:

  • по температуре носителя;
  • по времени;
  • сразу по обоим этим параметрам.

Любой современный и качественный насос обладает всей автоматикой, необходимой для реализации каждого из этих методов. Зачастую он даже может похвастаться функцией «обучения»: на основе статистики определяется, когда и сколько жидкости потребляют люди и, в соответствии с полученными данными, корректируется время простоя и активной эксплуатации. Недорогие модели требуют дополнительного навесного оборудования, например, таймера.

Заключение

Рециркуляционная вода – залог оптимизации расходов на горячее водоснабжение. Используйте ее, тем более что все необходимое оборудование для организации системы на ее основе вы легко найдете в каталоге на сайте нашей компании «Вода Отечества» – обращайтесь для выгодных заказов.

Как сделать горячее водоснабжение в частном доме своими руками

Горячее водоснабжение в частном доме – вещь вполне обыденная. Тем не менее, его устройство до сих пор остается тайной, которая известна немногим. Поэтому стоит разобраться и понять преимущества и недостатки той или иной системы горячего водоснабжения.

Содержание

  • 1 Основные виды ГВС
  • 2 Горячее водоснабжение: Проточная система
  • 3 Выбор проточного водонагревателя
  • 4 Система с накопительным бойлером
  • 5 Бойлер с проточным нагревателем
  • 6 Газовые бойлеры
  • 7 Размер бойлера
  • 8 Система с циркуляцией
  • 9 Система с рекуператором и солнечным коллектором
  • 10 Полезные советы
  • 11 Видео “Как сделать горячее водоснабжение в частном доме”

Основные виды ГВС

По принципу своего действия систему горячего водоснабжения делят на:

  1. Проточнуя систему.
  2. Систему с накопительным бойлером.

Они отличаются накоплением горячей воды. В первом случае оно не происходит, вода нагревается по мере необходимости, во втором система ГВС содержит специальную емкость с горячей водой.

Горячее водоснабжение: Проточная система

Видов проточного водонагревателя много, это может быть газовая колонка, двойной контур системы отопления, электрический нагреватель или теплообменник, подключенный к общей сети отопления. В момент начала потребления система включается и начинает нагревать воду. Соответственно, как только потребности в ней нет, система перестает работать. Соответственно, достоинства и недостатки у такой системы следующие:

  1. Малый объем нагреваемой воды. Подогревается только та вода, которая используется для работы, а остальная остается холодной. Это позволяет экономить на расходах и является одним из неоспоримых плюсов.
  2. Постепенное включение. Горячая вода потечет из крана только после того, как из трубы вся холодная вода. При большом расстоянии между краном и нагревателем это может быть значительный объем. При этом она уже была нагрета при прошлом использовании, но остыла. Это нерациональный расход теплоэнергии.
  3. Неполное включение. Проточные водонагреватели обладают нижним порогом включения. То есть, если расход горячей воды меньше определенного минимума, они просто не включаются. Поэтому расход воды возрастает, что опять приводит к дополнительным потерям.
  4. При максимальном потреблении вода нагревается лишь на определенное значение. Каждый проточный нагреватель обладает показателем нагрева, он обычно указывается как +20, +25 или например +40. Это означает, что за время прохождения водой через прибор, её температура вырастает на указанную температуру. То есть, если в системе холодного водоснабжения температура была 10 градусов, а показания нагревателя +45, то горячая вода будет иметь температуру в 55 градусов.
  5. Высокое потребление энергии. Для быстрого нагревания воды требуется большая потребляемая мощность. Обеспечение водой душа требует мощность водонагревания в 18 КВт, а параллельное использования душа и мойки на кухне требует уже 28 КВт нагревателя. Не каждая система частного дома рассчитана на такие нагрузки, а учитывая стоимость электроэнергии, и не каждый кошелек выдержит.

Чтобы снизить влияние недостатков, стоит рассмотреть следующую схему: практически каждое место расхода горячей воды должно быть оборудовано собственным проточным нагревателем, чтобы минимизировать время его включения и объем оставляемой воды. Кроме этого, такая мера позволит не зависеть пользователям друг от друга при совместном пользовании горячей водой.

Выбор проточного водонагревателя

Прежде чем приступить к выбору модели следует узнать о следующих показателях: душ или ванная расходует примерно 9 л горячей воды в минуту, а мойка примерно 4,2. Дальнейший расчет прост – суммируются показатели всех точек расхода воды, которые обеспечивает данный водонагреватель и получаем его мощность.

Например. Если водонагреватель обеспечивает санузел, то ему требуется вод для душа и умывальника. Соответственно, его показатели должны быть 9+4,2=13,2 л/мин.

При выборе конкретной модели необходимо смотреть не только на производительность, но и на разность температур. Она должна обеспечивать нагрев до 55 градусов. Этот момент часто умалчивается продавцами, и акцент делается на производительности, поэтому узнать про него требуется отдельно.

Кроме рабочего объема необходимо знать еще и минимальный размер включения – показателем, обозначающим минимальное проходящее количество воды, при котором нагреватель включится. Оптимально, если он будет всего 1,1 литра.

Система с накопительным бойлером

Все большую популярность в настоящее время получает система с накопительным баком. Он представляет собой дополнительный бак, служащий хранилищем горячей воды и содержит внутри нагревательный элемент. Кроме этого, обычно он дополнительно подключается к системе отопления в качестве второго контура нагрева и получает дополнительно тепло оттуда. Это позволяет экономить на прямых расхода подогрева воды и уменьшать потери тепла. Такая система называется бойлером косвенного подогрева.

Вода забирается из верхней части бойлера, на смену ей приходит новая вода, поступающая из водопровода. Так как плотность холодной воды выше, то она располагается внизу емкости, которая соединена с теплообменником. Попадая в него, холодная вода нагревается и уменьшает свою плотность. За счет этого она поднимается и перетекает в верхнюю часть бойлера, а на смену её приходит новая порция холодной воды. Такая естественная циркуляция позволяет обходиться без использования дополнительных насосов.

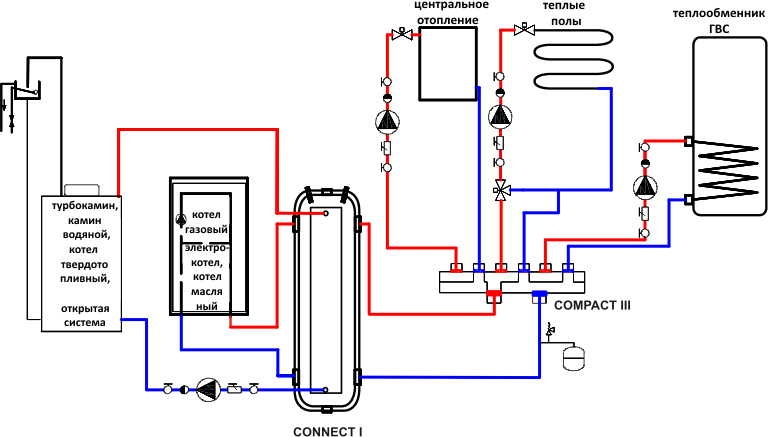

Кроме этого, есть различные системы водоснабжения, использующие накопительный бак в качестве основного элемента.

Бойлер с проточным нагревателем

Такая система содержит три основных элемента: бойлер, проточный водонагреватель и насос. При расходе горячей воды в бойлер подается холодная, из водопровода. С помощью насоса она забирается из нижней части бойлера, прогоняется через проточный водонагреватель и возвращается обратно, но уже в верхнюю часть емкости. Это позволяет всегда иметь запас горячей воды и не зависеть от колебаний потребления. Поэтому такая схема набирает все большую популярность в современном мире.

К положительным качествам также относится возможность быстро получить горячую воду сразу после включения системы и пользоваться её на протяжении долгого времени. Быстрое нагревание позволяет уменьшить объем бака, по сравнению с системой косвенного нагрева, а запас горячей воды в баке дает возможность долгое время пользоваться горячей водой в случае отключения электроэнергии. Также стоит отметить возможность использовать водонагреватель малой мощности – накопительный бак компенсирует этот недостаток.

Газовые бойлеры

В домах с центральным отоплением или квартирах выгодно устанавливать газовые котлы. В этих условиях они обеспечивают экономию, при таком же уровне производительности. Газовые бойлеры бывают двух видов – с открытой камерой сгорания и с закрытой. Это позволяет использовать их в квартире без использования дополнительных коммуникаций, так как мощность сопоставима с мощностью газовой плиты. А она не требует устройство дополнительного дымоотвода.

Так же как и в газовом котле, поджог газа обеспечивается дежурным фитилем, который горит все время и бесполезно сжигает газ, электронным поджигом, использующим батарейки или же, гидродинамическим поджигом. Он срабатывает при открытии крана холодной воды. Течение вращает маленькую турбину, которая зажигает газ в горелке.

Размер бойлера

При выборе бойлера обычно руководствуются следующими цифрами – минимальный уровень комфорта пользования горячей водой обеспечивает 20 -30 литров горячей воды в сутки на одного человека. Нормальный уровень комфорта обеспечивается 30 – 60 литрами, а повышенный 60 – 100. Это нормы на одного, для семьи из нескольких человек эти цифры умножаем на количество членов. Например, семья из четырех человек должна быть обеспечена минимум 80 – 120 литрами горячей воды в сутки. Этого хватит, чтобы проводить минимальные гигиенические процедуры.

При этом необязательно чтобы сам объем бойлера был таким. Достаточно чтобы его производительность перекрывала потребности в семьи в горячей воде.

Система с циркуляцией

При больших размерах дома протяженность труб от бойлера до точки потребления может быть больше 10 метров. В этом случае ждать пока стечет холодная вода и начнет идти горячая не очень удобно, поэтому используется система с циркуляцией горячей воды.

Для этого монтируется замкнутый контур горячей воды, который обеспечивает доступ к нему из любой точки дома. Все точки расхода подключены к нему и располагаются не более чем за 1,5 – 2 метра от трубопровода.

В кольцевой контур врезается циркуляционный насос, который обеспечивает движение горячей воды. Проходя полностью весь круг, вода остывает и возвращается обратно в бойлер, где вновь нагревается. Это позволяет сократить время ожидания горячей воды до одной-двух секунд и уменьшает потери в напоре воды.

Недостатком такой системы является наличие дополнительных трат на функционирование насоса и компенсацию потерь тепла. Но их можно сократить, дополнительно утеплив бойлер и трубы кольцевого контура и используя автоматику для регулировки работы насоса.

Система с рекуператором и солнечным коллектором

Для уменьшения расходов на обогрев дома и нагрев воды в Европе давно используют различные сберегающие технологии. К ним можно отнести систему рекуператора и солнечного коллектора.

Так как горячая вода не успевает остыть во время её использования и стекает в канализацию горячей, то это неоправданные потери тепла. Чтобы их снизить, на точки расхода воды устанавливается система рекуперации. Она представляет собой теплообменник, часто выполненный в виде змеевика, устанавливаемый на канализационную трубу. Стекающая горячая вода нагревает окружающую среду и как следствие теплообменник. К этому теплообменнику подключена холодная вода из водопровода, которая затем попадает в бойлер.

Благодаря такой схеме работы, горячая вода забираемая из системы горячего водоснабжения частично нагревает холодную, приходящую ей на замену и этим компенсирует расходы.

Дополнительную экономию позволит получить использование солнечного коллектора. Несмотря на кажущуюся малую эффективность, он дает значительную экономия в перспективе. В солнечном коллекторе вода нагревается на 5-7 градусов, затем нагревается на 5-7 градусов в рекуператоре. Имея в водопроводе температуру воды в 10 градусов, на входе в бойлер она уже будет 20 – 25 градусов. То есть нагревать необходимо не на 45, а всего на 30 – 35 градусов, что дает до 25% экономии энергии на нагрев. В перспективе такая экономия позволяет не только окупить расходы по установке дополнительного оборудования, но и снизить расходы в целом.

Полезные советы

При возведении нового здания имеет смысл сразу установить накопительный бойлер емкостью свыше 100 литров. Он обеспечит комфорт проживания без необходимости переделок в дальнейшем.

Если домом пользуются нечасто, например дачей, то устанавливать накопительную систему нет смысла, достаточно проточного нагревателя. При этом компактное расположение точек расхода в таких зданиях обеспечит удобство в процессе эксплуатации.

При большой семье можно установить дополнительную емкость в системе накопительного водоснабжения. Бак на 30 литров с дополнительным электроподогревом, служащим для компенсации теплопотерь позволит компенсировать перепады расхода воды при большом количестве домочадцев.

При покупке газового бойлера предпочтение стоит отдавать уже готовым комплектам котел – бойлер. Их параметры уже подобраны друг для друга, такая связка будет оптимально расходовать тепло.

При твердотопливном обогреве дома, имеет смысл использовать теплонакопительный бак для создания вторичного контура горячего водоснабжения. Это позволит существенно сократить расходы электроэнергии.

При температуре в 55 градусов и выше, из воды начинают активно выпадать соли. Они забивают просвет труб и ухудшают ток воды. Это особенно важно для проточных нагревателей, которые нагревают большие объемы на маленькой протяженности трубы. Если вода содержит больше 140 мг примесей на литр воды, то проточные водонагреватели нельзя использовать – они слишком быстро выходят из строя и перестают нагревать воду.

Видео “Как сделать горячее водоснабжение в частном доме”

Подборки: внешний водопровод водопровод водопроводный стояк водоснабжение водоснабжение дачи водоснабжение дома водоснабжение частного дома водяной насос выбрать насос горячее водоснабжение достать насос дренажный насос наружный водопровод насос насосная станция погружной насос промерзание водопровода скважинный насос установка насоса

Какой лучше водонагреватель для частного дома?

Если вы проживаете в частном доме, вам, скорее всего, потребуется больше инвестиций в бытовую технику/оборудование, чтобы обеспечить себе или членам своей семьи максимальный комфорт. Когда дело доходит до водонагревателей, вы не можете просто пойти на компромисс с самыми маленькими или простыми.

Здесь может возникнуть проблема – что выбрать? Стоит ли покупать солнечный водонагреватель? Или найти подрядчика, чтобы избежать стресса при выборе — лучшая идея? Давайте разберемся.

Какой водонагреватель лучше для частного дома

Профиль водонагревателей для частного дома

Во-первых, согласитесь, ваш дом без усовершенствованного агрегата неполный. Например, солнечные водонагреватели обеспечивают вам своего рода комфорт, расслабление, когда вы просто принимаете душ или ванну после долгого дня.

Тем не менее, если вы семья из 4 и более человек, и всем нравится эксплуатировать электроприборы и вместе принимать душ, большой модуль — это отличный выбор.

Ваше окружение может сказать, что бойлер может подойти и вам. Но не всегда. Проще говоря, водонагреватель работает, нагревая воду. Он берет холодную воду из водопроводной трубы и нагревает ее.

После этого он качает нагретую воду по вашему дому до тех пор, пока она вам не понадобится, и открывает кран или начинает пользоваться вашими приборами в зависимости от наличия горячей воды. Затем налейте теплую воду, полностью пригодную для питья. А котлы?

Бойлеры, в свою очередь, не просто нагревают/кипятят воду, их основная задача состоит в том, чтобы превратить вашу воду в пар. После этого пар передается по всему дому для обогрева. Вода в этом случае не обязательно питьевая.


Читать также:

  • Несколько вещей, которые вам нужно знать перед покупкой портативного генератора
  • Гибридный водонагреватель против водонагревателя без резервуара — ключевые различия
  • Полезные советы для выбора правого нагревателя
9329
  • для выбора правого портативного нагревателя
  • 932929929
  • для выбора правого нагревателя
  • 91329 2
    9
  • .

    Какой выбрать?

    Найдя подрядчика, вы сможете узнать, какой тип агрегата может быть идеальным для вашего частного дома. В противном случае вы также можете исследовать его в одиночку. На данный момент можно говорить о следующих типах.

    Складские помещения – одни из самых популярных для частных домов. Они работают, поддерживая определенное количество накопленной горячей воды для использования в будущем. Таким образом, когда вам нужно принять душ, вы открываете кран, а он тут как тут. Такие агрегаты очень удобны. С другой стороны, они могут иногда потреблять много электроэнергии.

    Проточные водонагреватели или безрезервуарные водонагреватели или так называемые устройства по запросу помогают пользователям избежать потерь электроэнергии в режиме ожидания. Он работает, нагревая воду только тогда, когда вам это нужно, следовательно, он не удерживает накопленную воду. Как вы можете догадаться, вам нужно будет подождать некоторое время, чтобы принять душ с идеально горячей водой.

    Тем не менее, это не является большой проблемой для людей, которые не очень регулярно пользуются горячей водой, или для тех, у кого не всегда хватает времени.

    • Воздушные водонагреватели

    Этот тип устройства работает за счет выработки тепла из воздуха. Это связано с максимальной эффективностью и, как полагают, поможет вам сэкономить до 60% энергии гейзера.

    • Солнечные водонагреватели

    Солнечные панели для водонагревателей также можно отнести к категории идеальных для частных домов. Как работает солнечный водонагреватель? Во-первых, он полностью зависит от энергии солнца. Во-вторых, он просто использует тепло солнечных лучей и кипятит воду. С другой стороны, солнечные водонагреватели могут быть огромными инвестициями.

    Вам придется потратить целое состояние, особенно во время установки. В случае какой-либо поломки вам также нужно будет заплатить немало. Тем не менее, солнечные панели обеспечат вас достаточным количеством горячей воды для всех ваших бытовых нужд, если вы живете в солнечных районах.

    После выбора типа следует также учитывать размер устройства, идеально подходящего для вашего дома. Главное, к этому следует подходить с пониманием того, сколько человек будет пользоваться агрегатами в вашем частном доме, как часто вы принимаете душ или включаете технику, и в какие часы приходится пик потребления горячей воды.

    А как насчет доступного топлива?

    Другим аспектом, который следует учитывать, является топливо. Опять же, найдя подрядчика с помощью Contractorfinder или других сервисов, вы сможете ориентироваться среди них всех. Тем не менее, у вас будут следующие варианты.

    • Электричество обычно является путем наименьшего сопротивления. Это топливо можно использовать для аккумулирующих, безрезервуарных и тепловых насосов. Тем не менее, вы, скорее всего, потратите много денег на счета за электроэнергию, если будете использовать горячую воду в больших количествах;
    • Мазут. Он в основном используется для хранения топлива в обычных хранилищах;
    • Это будет лучший выбор для тех, у кого в частных домах уже установлена ​​система геотермального теплового насоса;
    • Подходит как для накопительных, так и для безбаковых водонагревателей и идеально подходит для одновременного обогрева помещения и воды;
    • Опять же, он подходит как для накопительных, так и для безрезервуарных установок для обогрева помещений и воды;
    • Солнечная энергия. Этот вид топлива доступен на всей территории США, однако, вы можете догадаться, что, живя в Калифорнии с вечным летом, у вас обязательно будет постоянно кипятиться горячая вода.

    Лучшие варианты для частного дома (есть как газовые, электрические, так и безрезервуарные варианты):

    • Rinnai RUC98iN Безрезервуарная установка
    • Rheem RTGH-95DVLN Безрезервуарная установка
    • Takagi T-KJr2-IN-NG Безрезервуарная установка Блок
    • Rheem Performance Platinum Gas Unit
    • O. Smith XCG-50 ProMax Unit
    • Rheem Performance Platinum Hybrid Electric Unit
    • Rheem Performance Platinum Electric Unit

    Пожалуйста, не обращайте внимания на вышеупомянутые опции, проверяя характеристики или расходы. Найдя подрядчика, вы можете узнать и об их эффективности. Главное, что вы должны помнить, это то, что ваше устройство должно соответствовать вашим потребностям по размеру.

    Не нужно экономить только тогда, когда вы не уверены в эффективности устройства. Наконец, также полагайтесь на отзывы пользователей в Интернете, где вы можете понять, каких агрегатов лучше избегать или какой выбрать как для отопления, так и для воды.

    Как сделать горячую воду в частном доме | Сантехника. Водоснабжение. Канализация

    Мы привыкли каждый день пользоваться горячей водой и с трудом представляем себе комфортную жизнь, если нельзя принять теплую ванну или приходится мыть посуду под краном, из которого течет струйка холода. Вода нужной температуры и в нужном количестве – вот о чем мечтает каждый владелец частного дома.

    Возможны различные варианты горячего водоснабжения (ГВС) в частном доме. Например, установка специального двухконтурного котла, в котором один теплообменник обеспечивает теплосеть, а второй «занимает» ГВС. Большой популярностью пользуется одноконтурная схема водогрейного котла, работающего в паре с накопительным водо-водяным теплообменником или бойлером. Еще один вариант основан на водонагревателе. Четвертый контур включает в себя множество проточных нагревателей для каждой точки подачи (часто используются в квартирах). Наконец, дом может быть обеспечен горячей водой от отдельного составного нагревателя, имеющего основной (за счет теплоносителя) и дополнительный источник тепла (за счет электроэнергии). Какая бы схема горячего водоснабжения у вас не была устроена, ясно одно: без надежного водонагревателя не обойтись.

    Комплект котлов для отопления двух контуров и приготовления ГВС с дистанционным управлением. Самая распространенная комбинация: газовый котел в паре с напорным бойлером. Сегодня к нему приведет водонагреватель, выполненный в виде отдельного изделия, не встроенного в котел и позволяющего обеспечить горячей водой трех и более человек, проживающих в загородном доме. По источнику используемой энергии эти устройства можно разделить на электрогазовые и косвенного нагрева (с водяным охлаждением). Некоторые из них оснащены емкостью для нагрева и хранения воды и относятся к водонагревателям накопительного типа и другим расходом отопительной воды и являются проточными.



    Проточный электроводоподогреватель ВЭД Э эксклюзив VAILLANT.

    Накопительные (емкостные) электронагреватели

    Сегодня на рынке их великое множество. Модели объемом от 150 до 1000 литров. Вы можете найти приводы фирм GORENJE (Словения), TATRAMAT (Словакия), GENERAL, ARISTON, BAXI, HEIZER, ISEA, LORENZI VASCO (Италия), VAILLANT, STIEBEL ELTRON, DIMPLEX, SIEMENS (Германия), WESTER (Великобритания), AUSTRIA EMAIL (Австрия) и другие.

    Водонагреватель накопительный работает от нагреваемого термоса и представляет собой теплоизолированную емкость (колбу) с нагревательным элементом (ТЭН) внутри и снаружи облицовки. Устройство снабжено нагревательными элементами, регулирующими температуру и мощность. Очень важна хорошая теплоизоляция фляги: чем она толще, тем меньше энергии для поддержания температуры воды.

    Фланец с ТЭНами для горизонтальной установки в накопительных водонагревателях.

    Температуру можно регулировать в диапазоне от 7 до 85°С. Вода нагревается до заданного уровня, который затем поддерживается автоматически термостатом, при необходимости включающим и отключающим ТЭНы. Водонагреватели обычно защищены от замерзания, что предотвращает падение температуры воды ниже 5-7°С. С.

    Накопительные водонагреватели делятся на открытые и закрытые (или безнапорные и напорные). Открыто-безнапорный может использоваться только вместе со специальным смесителем, перекрывающим вход воды в водонагреватель при прекращении розлива, и соответственно работать только с одной водоразборной точкой. Поэтому объем баков обычно небольшой (5-10 л). Такие устройства целесообразно устанавливать на даче, в гараже или мастерской, где используется горячая вода, к водоразборной колонке или кухонной мойке, но для дачи они не подходят.

    Накопительный электронагреватель хорош для дачи, но его установка на даче имеет смысл только в том случае, если вдруг возникли перебои с водоснабжением.

    Для эксплуатации в загородных домах, где проживает семья из 3-5 человек, больше подходят накопительные устройства закрытого типа емкостью 50-200 литров. Теплая вода вытекает из агрегата автоматически при открытии крана на одной из точек водоразбора, а взамен получает порцию холодной воды. Для того, чтобы нагретая вода не заменяла холодную, в системе предусмотрено равномерное перемешивание воды.

    Электрические водонагреватели горизонтального исполнения удачно размещаются в труднодоступных углах помещений.

    Все емкостные нагреватели поставляются со стальным рукавом со специальным антикоррозийным покрытием внутри. У каждой фирмы есть свои секреты его изготовления. Компания ELECTROLUX, например, покрывает внутреннюю поверхность накопительного бака серии EWH очень тонкой эмалью с добавками алюминия. Затем эмаль закаляется при высокой температуре и становится гладкой, как стекло, и в то же время достаточно пластичной. Это покрытие обеспечивает долгий срок службы и хорошую защиту от коррозии. Специальная эмаль используется в среднеразмерной (50-200 литров) серии Super Glass от ARISTON. Одной из последних разработок компании, реализованных в модельном ряду TI TECH Elite, стало внутреннее покрытие из титановой эмали. STIEBEL ELTRON предварительно обрабатывает сталь для хранения пневмоабразивным способом (без химического травления), а затем наносит специальное покрытие антикор, способное выдерживать воздействие воды и пара на более чем двухслойную эмаль.

    Для дополнительной защиты от коррозии в емкостях со сталью применяют магниевые антикоррозионные аноды, которые постепенно разрушаются, заполняются микротрещинами эмали (обратная связь горячей воды и пара). Как работает анод? От него, согласно электрохимическому диапазону напряжения, к местам возможных дефектов эмалевого покрытия направляется поток электронов. Он также обладает коррозионной стойкостью в месте повреждения эмали. Срок службы магниевого анода зависит от его размера и качества и у дешевых водонагревателей составляет не более 1 года, а у более качественных — от 2 до 3 лет. Чем длиннее анод, тем дольше срок его службы (в некоторых моделях — около 7 лет). Если не забывать о своевременной замене элемента, водонагреватель вполне способен прослужить 10 лет, не доставляя владельцу никаких проблем.

    Однако замена магниевого анода и контроль его состояния — достаточно трудоемкая и дорогая работа. Необходимо слить воду, демонтировать электронагреватель и снять анод его фланца. Если анод небольшой, эту процедуру следует проводить два раза в год. Самостоятельно сделать это практически невозможно, так как демонтаж ТЭНа влечет за собой повреждение прокладки. Придется вызывать в сервис представителя производителя устройства, что потребует дополнительных затрат на выезд специалиста, замену прокладок и, при необходимости, магниевого анода. Компания STIEBEL ELTRON решает проблему, устанавливая индикатор состояния магниевого анода, а анод использует особую конструкцию – он достается из бака без деформации нагревателя и прокладок.

    Накопительные водонагреватели закрытого типа требуют наличия так называемой группы безопасности — клапана, который устанавливается на трубу холодной воды и включает в себя предохранительный клапан, обратный клапан и редуктор (при давлении в водопроводе 6 бар). Редукционный клапан снижает давление до нормального (3-4 бара), если превышено давление в водопроводной сети. Обратный клапан защищает устройство от опустошения, если оно внезапно перестанет подавать. Таким образом, нагревательные элементы защищены от возгорания в случае аварийной ситуации. Поскольку вода при нагревании расширяется и давление внутри колбы растет, что может привести к выходу из строя устройства, предохранительный клапан на нужно открыть приямки и воду спустить в канализацию. Группа безопасности, как правило, не входит в стандартную комплектацию, ее необходимо приобретать отдельно. Сейчас многие производители (например, SIEMENS, STIEBEL ELTRON, VAILLANT, DIMPLEX) выпускают группы безопасности, собранные в одном устройстве, которое легко устанавливается при монтаже отопителя. Баки водонагревателей изготавливаются с запасом и выдерживают давление до 10 бар. Большинство обогревателей средней мощности (150 литров) можно закрепить на стене с помощью специальных кронштейнов.

    Группа безопасности для аккумулирующих электронагревателей:
    1. Воронка с сифонным сливом.
    2. Предохранительный клапан.
    3. Обратный клапан.
    4. Редуктор давления.

    Водонагреватель среднего объема (100 литров) можно с успехом разместить даже в канализационной яме.

    Важную роль играет выбор мощности нагревателя, которая зависит от скорости нагрева воды. Сберегательные приборы малых объемов (до 50 л) обычно имеют мощность 2 кВт и питаются от сети 220 В (обязательно заземлены, что необходимо как для безопасности, так и для правильного функционирования антикоррозийного анода). Некоторые модели баков объемом 5-30 литров от STIEBEL ELTRON VAILLANT снабжены сетевой вилкой и могут быть включены в » «. заземлитель-штырь У компании STIEBEL ELTRON есть довольно мощные устройства (1-4 кВт) рассчитанные на подключение к сети 220 В (а также 3-6 кВт на 380 В). Для нагревателей использовать большое количество энергии поэтому мало нецелесообразно, так как вода будет нагреваться слишком долго.

    Время нагрева можно рассчитать по упрощенной формуле: при мощности 1 кВт нагревается 860 литров воды на 1°С. С в течение 1 мин. Обычно обычные энергоаккумуляторы (2 кВт) нагревают воду объемом 100 л до 65°С. С около 3 часов. Ускорить процесс можно, на время увеличив мощность инструмента. Так, компания VAILLANT предлагает навесные (серия VEH exclusiv, мощность от 50 до 150 л.с.) и уличные 200-400-литровые отопители, имеющие, помимо обычного режима, функцию быстрого нагрева при удвоенной мощности. Это позволяет в короткие сроки восстановить подачу потребляемой горячей воды. А наличие режима нагрева воды в ночное время (по более низкому тарифу) позволяет снизить затраты на электроэнергию. Аналогичные режимы есть и у отопителей DIMPLEX, SIEMENS и STIEBEL ELTRON. Недостаток приборов средней мощности (200 литров) в том, что после принятия душа запас горячей воды в баке останется, и следующей порции нагрева придется ждать долго. В результате желающие принять ванну могут выстроиться в очередь всем местом, что не слишком удобно. Так что лучше подумать об установке обогревателя большей мощности (200-600 литров).

    Во многих современных емкостных электронагревателях предусмотрен ночной (в период льготного тарифа) нагрев воды. Некоторые приборы, такие как SIEMENS и ELECTROLUX, можно перевести на экономичный нагрев, и в течение дня температура воды будет поддерживаться на уровне 55°С. С (при таком режиме практически не образуется в ней, кроме того, экономится время при последующем нагреве воды).

    Для всех мощных устройств (от 2 до 4 кВт/220 В и 6 кВт/380 В) требуется собственная выделенная проводка, подключаемая к вашей машине. Имеет смысл провести отдельный кабель от земли и небольших обогревателей. Это касается всех устройств мощностью более 2 кВт. К обычной двухпроводной розетке их можно не подключать.

    При большом расходе горячей воды (до 1 м 3 /ч) целесообразнее использовать комбинированные электрические водонагреватели повышенной мощности в наружном исполнении. Эти модели производства OSO (Норвегия), AUSTRIA EMAIL (Австрия), ARISTON, SIEMENS, UNITHERM, STIEBEL ELTRON, TATRAMAT, VAILLANT, DIMPLEX и др. Большой популярностью пользуются водонагреватели с объемом бака от 200-600 литров (мощность мощностью 2-4 Вт/220 или 6 кВт/380) до 1000 л.

    Накопительный обогреватель Напольный тип SHW-200S от STIEBEL ELTRON.

    Конструкция позволяет устанавливать такие устройства в бойлер (бак водонагревателя) или нагреватель или теплообменник, благодаря которым в отопительный сезон можно будет использовать для нагрева ГВС котел, экономя электроэнергию. Летом, когда котел выключен, котел оборудуется ТЭНом, а горячая вода обеспечивается электронагревом. В линейке комбинированных устройств AUSTRIA EMAIL, STIEBEL ELTRON, VAILLANT, REFLEX есть модели с двумя отверстиями — фланцевые и фланцевые ТЭНы с теплообменником. Одновременная работа двух ТЭНов для сокращения времени подготовки воды. А вот фланцевые соединения, как правило, не входят в стандартную комплектацию — их нужно покупать отдельно.

    Встроенный теплообменник для установки на фланцевом водонагревателе под давлением, подключенном к котлу.

    Емкостный водонагреватель EPC 100 по ЭЛЕКТРОННОЙ ПОЧТЕ АВСТРИИ.

    Как определить, сколько горячей воды вам нужно для дома? Во-первых, подсчитайте количество точек воды. Необходимо учитывать, что каждый из них использует определенное количество воды (при температуре на входе порядка 60-65 ГВС°С). Например, раковина в ванной потребляет в среднем 3-4 л/мин, душ — 6-7 л/мин, кран на кухне — от 2 до 5 л/мин. Ванных, кстати, может быть несколько, например, хозяйская и гостевая. Если в гостях есть и раковина, и душ, расход воды составит около 8 л/мин. Разумеется, речь идет о воде, протекающей через смеситель, так как открытый и холодный кран. Предположим, вы хотите принять ванну. Средняя ванна имеет объем 150 л. Если ваш котел настроен на нагрев до 65°С. C, вода будет разбавлена ​​примерно в два раза по температуре около 40°С. С. Следовательно, на ванну в 160 литров потребуется 80 литров горячей воды, затем еще 20-40 литров на душ, то есть на водные процедуры расходуется 100-120 литров.

    Конечно, в течение дня вода расходуется неравномерно. «Пик» нагрузки приходится на утро (купание, приготовление пищи, мытье посуды), середину дня (обед) и вечер. Конечно, вы можете лишь приблизительно определить свою предполагаемую потребность в горячей санитарно-технической воде. В расчетах используются средние данные с учетом привычек каждого отдельного обитателя дома.

    Ориентировочное суточное потребление горячей воды на одного человека

    Место для розыгрыша Объем воды, л Полезная температура, &град. С Объем воды при   при 60°С. С, Л
    Кухонная мойка 10-20 50 8-16
    Ванна 150-180 40 90-108
    Душ 30-50 37 15-27
    Раковина 10-15 37 5-8
    Шайба Ручная 2-5 37 1-3



    Потребность в горячей воде из расчета на 1 человека л/сутки

    Расход воды Температура горячей воды Удельная потребляемая мощность, кВт·ч 1 чел.

    Leave a Reply

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
