Вентиляция через стену в частном доме: оборудование и монтаж своими руками

Вентиляция через стену частного дома и квартиры с выходом на улицу

Один из наиболее распространенных вариантов вывода вентиляционной трубы из квартиры или частного дома – отверстие в стене. Его используют для притока и для отвода отработанного воздуха. Чаще всего через стену на улицу протягивают вентиляцию санузла или кухни. О том, как сделать вентиляционное отверстие в стене, какие инструменты использовать и как изолировать получившуюся дыру, не нарушив термоизоляцию, читайте далее.

Содержание

1. Схемы вентиляции через стену
2. Механическая или естественная?
3. Приточные устройства вентиляции в стенах
4. Монтаж приточного клапана
5. Вытяжные устройства в стенах домов

Схемы вентиляции через стену

бесканальная система вентиляции через стену

В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:

• с естественной тягой;
• с механическим оттоком;
• комбинированной.

Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.

Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.

Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.

Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.

Механическая или естественная?

аккуратные вентиляционные решетки совсем не нарушают вид фасада

Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.

Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.

Комфорт достигается при меньшей скорости перемещения воздушных масс. Скорость движения воздуха в естественной вентиляции в стене квартиры не более 1 кубометра в час, тогда как при механической может достигать 5 кубометров в час.

Приточные устройства вентиляции в стенах

устройство приточного клапана

Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.

Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:

• прямоугольной;
• овальной;
• круглой.

Места монтажа вентиляции в стене:

• между подоконником и батареей;
• в створке пластикового окна;
• возле окна, как можно ближе к потолку.

Если выводить вентиляцию на улицу через стену, в регионах с холодными зимами через клапан будет проникать ледяной воздух. Возможно даже обледенение прилегающего участка стены.

Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.

Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.

Монтаж приточного клапана

Монтаж вентиляции в стену не сложен, но требует аккуратности:

• На стене карандашом обозначьте место размещения клапана;
• Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно  для оттока конденсата и атмосферных осадков;
• В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
• Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
• На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.

В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

Вытяжные устройства в стенах домов

конструкция осевого вентилятора: 1 — провод электропитания; 2 – решетка воздухозаборная; 3 – выключатель; 4 – провод выключателя; 5 – крыльчатка; 6 – жалюзи

В некоторых случаях удобнее прибегнуть к механическому отводу отработанного воздуха, то есть установить вытяжную вентиляцию через стену на улицу. Основной компонент системы – вытяжной вентилятор. Он встраивается в вытяжное отверстие в стене и прекрасно выполняет свои функции. В качестве бытовых представлены осевые модели. Некоторые из них оснащены жалюзи, которые предотвращают обратную тягу.

Вентилятор может запускаться вручную или автоматически по команде датчика влажности. Самые совершенные оснащены таймером, запускающим двигатель по заданному режиму.

Как вывести вентиляцию через стену – важный вопрос, но сначала следует рассчитать характеристики оборудования:

М = О х В,

где М – мощность вентилятора, О – объем помещения, (чтобы его получить, перемножьте длину, высоту и ширину комнаты), В – воздухообмен в зависимости от назначения.

Нормы воздухообмена:

• для кухни 15 крат;
• для туалета 8 крат;
• для ванной или душевой комнаты до 20 крат.

Наилучшее место для установки вентилятора в стене частного дома – на противоположной стороне от источника чистого воздуха, но не слишком близко к нему. В верхней части стены.

1. первые этапы работы

   Для установки вытяжного вентилятора в стене квартиры необходимо просверлить круглое отверстие с помощью дрели и перьевого кольцевого сверла.

2. В готовое отверстие вставляется муфта, которая прилагается в комплекте.
3. Если для выбранной модели вентилятора требуется квадратное отверстие (бывает редко), используется перфоратор с лопаткой.
4. Далее делается разметка для крепления вентилятора. Он прикручивается к стене на распорочные дюбеля.

   и вот вентилятор установлен

5. Со стороны улицы щели между трубой и стеной тщательно запениваются.
6. Устанавливается обратный клапан, который не позволит холодному воздуху проникать в помещение при выключенном вентиляторе. Некоторые модели вентиляторов оснащены собственным обратным клапаном.
7. После того, как вентиляция выведена через стену, снаружи крепится декоративная решетка.

Подключаются к электропитанию вентиляторы через легкоплавкие предохранители, которые установлены в электрощитке.

Если вы сомневаетесь в собственных знаниях электрики, пригласите для подключения вентилятора мастера-профессионала. А в помощь храбрым наш видеоролик:

Вентиляция в частном доме своими руками схема сбоку стены. Наиболее рациональные схемы вентиляции через стену

Главная » Статьи » Вентиляция в частном доме своими руками схема сбоку стены. Наиболее рациональные схемы вентиляции через стену

09.02.2020 в 19:39

Статьи

Содержание

1. Вентиляция в частном доме своими руками схема сбоку стены. Наиболее рациональные схемы вентиляции через стену
   • С естественной тягой
   • С принудительной вентиляцией
   • Комбинированные системы
2. Вентиляция в частном доме с выходом в стену. Особенности установки в коттеджах
3. Вентиляция в деревянном доме. Зачем нужна вентиляция в деревянном доме?
   • Нужна ли вентиляция в вашем деревянном доме?
4. Видео не дорогая вентиляция в частном доме. Из стены. Так же как её установить.

Вентиляция в частном доме своими руками схема сбоку стены. Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

1. Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
2. Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

1. Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
2. Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

Вентиляция в частном доме с выходом в стену. Особенности установки в коттеджах

Обычно в частном доме вентиляция устанавливается по такому принципу: грязный и сырой воздух принудительно вытягивается через вытяжки из кухни, ванной комнаты, кладовой и котельной. Далее он проходит через вентиляционный блок и выдувается из помещения через дефлектор на крыше частного дома.

Наиболее современным решением для частного дома является использование в работе блока принудительной вентиляции с рекуператором. Блок представляет собой прямоугольный короб с установленными внутри электрическими вентиляторами для организации приточной и вытяжной систем вентиляции, которые могут работать с разной скоростью вращения для обеспечения неоднородной циркуляции воздушных масс.

Действие прибора можно ощутить, если в доме собралось много гостей – блок начинает работать на максимальной мощности, обеспечивая наибольшую циркуляцию воздуха через все помещения частного дома. В тот момент, когда в доме нет людей, проветривание производится на минимальном и достаточном уровне.

Другой немаловажной особенностью такого прибора является рекуператор или, иными словами, теплообменник, который может работать в двух режимах:

1. Поток воздуха, температура которого, предположим, –10°C, смешивается с теплым воздухом из помещения, пространство в частном доме заполняется свежим теплым воздухом, температура которого составляет +20°С.
2. Поток теплого воздуха вытягивается через рекуператор и выпускается на улицу, тем самым обеспечивая снижение общей температуры в комнатах.

Кроме того, блок принудительной вентиляции оборудован специальными фильтрами, которые задерживают споры грибков и плесени, пыльцу полевых растений, а также насекомых и пыль. Эти меры необходимы для того, чтобы предотвратить задувание ненужных микроорганизмов вместе с воздухом через вентиляцию в помещение.

Вентиляция в деревянном доме. Зачем нужна вентиляция в деревянном доме?

– мечта многих, кто хочет обосноваться в уютном и тихом пригороде. Многие из нас слышали, что дерево может дышать, а потому у обычных пользователей сложилось стойкое ошибочное мнение, что вентиляция в таком доме не является необходимостью. Однако вентиляция в деревянном доме – это не только здоровый микроклимат, но и гарантия сохранности деревянных конструкций, которые более всего подвержены гниению.

Нужна ли вентиляция в вашем деревянном доме?

По заявлению экспертов,  вентиляция в деревянном доме – это необходимость. Планировать систему вентилирования воздуха нужно еще на этапе строительства. Главными причинами необходимости качественного воздухообмена в строениях из дерева считаются:

• Особенности строительного материала. Дерево гигроскопично, это значит, что брусья быстро впитывают влагу из окружающей среды. Отсутствие воздухообмена может стать причиной появления грибка и плесени, начала процесса гниения и разрушения деревянных конструкций.
• Дышит – не дышит. Многие уверены, что дерево дышит и без дополнительных вентиляционных отверстий. Однако это устойчивое выражение подходит лишь для деревенских изб, где между брусьями всегда оставались множественные зазоры, через которые происходил воздухообмен. Современные дома строят по иной технологии, и щелей в них нет, иначе дом бы не смог сохранять тепло, а значит, вентиляция в деревянном доме своими руками может стать гарантией сохранности тепла и свежего воздуха.
• Здоровый микроклимат. Человек в процессе своей жизни производит множество отходов жизнедеятельности. Это и углекислый газ, тепловое излучение, испарение влаги и т. д.
• Деревянный дом, каким бы экологичным он ни был, не сможет сам утилизировать эти продукты, а потому, для создания здорового микроклимата их нужно выводить принудительно.

Видео не дорогая вентиляция в частном доме.

Из стены. Так же как её установить.

Категории: Вентиляция в частном доме, Рациональные схемы, Вентиляции через стену, Комбинированные системы, Дом с выходом, Установки в коттеджах, Вентиляция в деревянном доме, Деревянный дом, Дорогая вентиляция

Понравилось? Поделитесь с друзьями!

⇦ Утеплитель для кровли, какой лучше. Правила выбора утеплителя — чем лучше утеплить

⇨ Утепление пола чердака в частном доме. Утепление с помощью керамзита

Вентиляция в частном доме своими руками

Иногда требуется создать простую систему воздухообмена в жилом или загородном доме, способную функционировать в нормальных условиях. Самый простой вариант – вентиляция через стену с помощью специальных клапанов, работающих в одном направлении, и наружной трубы. Этот метод можно использовать только для помещений с нормальной работой.

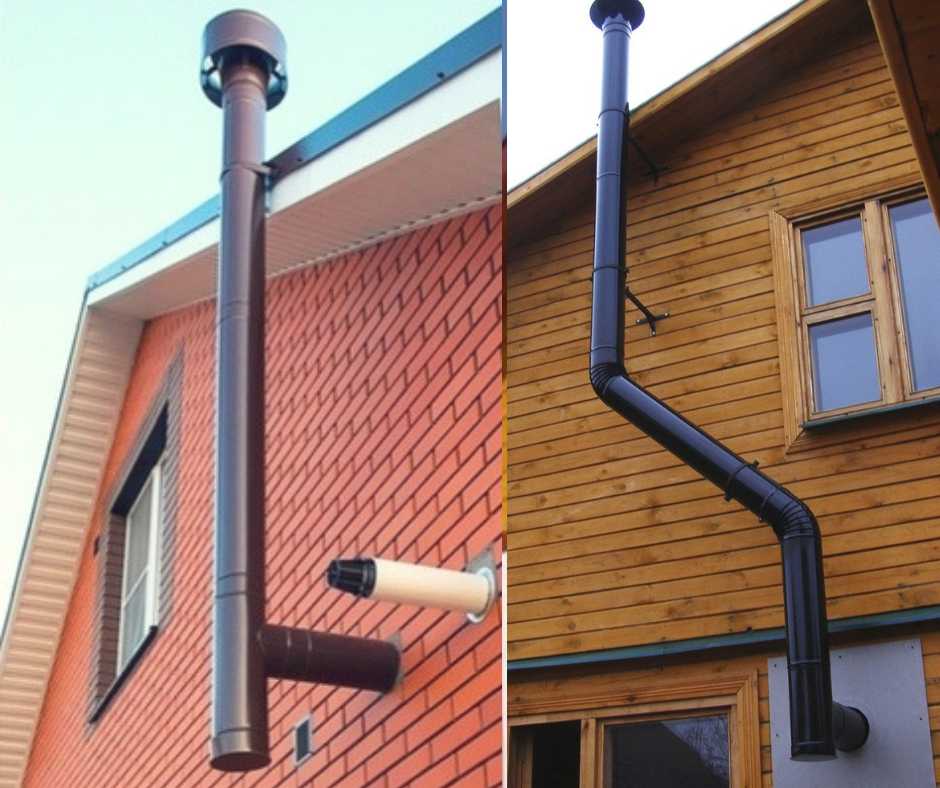

На фото вентиляционная труба в боковой плоскости.

Преимущества и недостатки метода

Чтобы решиться на создание такой системы воздухообмена, необходимо взвесить все за и против, тогда выбор сделать будет проще всего. Однако выводы следует делать исходя из существующих условий, ведь по сути это альтернативный вариант обычной сети в более простом исполнении.

Перечень достоинств

Важнейшим преимуществом организации такого воздухообмена является относительно низкая цена. Все необходимые элементы достаточно дешевы, чтобы избежать больших затрат.

Другие положительные качества этого типа вентиляции перечислены ниже:

• Основные элементы системы имеют небольшие размеры , поэтому эстетические характеристики помещений не ухудшаются.
• При монтаже нет необходимости уменьшать герметичность кровли , так как при монтаже трубы вырезы в кровле не делаются.
• Монтажные работы своими руками – отличный способ сэкономить финансовые средства.
• Благодаря отсутствию сложных элементов значительно сокращается время монтажа .

Так выглядит приточный клапан в стене.

Отрицательные моменты

• Зависимость работы от погодных условий и других факторов несколько снижает КПД, но это решается установкой вентилятора.
• Необходимость сверлить в нескольких местах несколько усложняет работу.
• При некачественном монтаже могут возникнуть проблемы с гидроизоляцией.

Внимание! При обустройстве вентиляции через стену в частном доме с использованием приточных вентиляционных клапанов и наружной трубы набор инструментов будет зависеть от того, какой материал использовался для возведения конструкции.

Особенности схемы вентиляции

В принципе всем понятны основные моменты ее организации. Каков расход воздушных масс между зонами, зачем нужен вентилятор – на эти и подобные вопросы ответить несложно. Но грамотная установка системы предполагает знания по этой теме хотя бы на полупрофессиональном уровне. Поэтому следует кое-что уточнить.

• В здании может быть несколько независимых систем вентиляции/систем, охватывающих один и тот же тип секторов, уровней и т.д. Все определяется размерами, этажностью и планировкой здания. Для частного дома, как правило, достаточно одного, но при условии, что он правильно рассчитан и смонтирован. Критерий – в схему вентиляции должны быть вовлечены все помещения без исключения.
• Обязательное наличие точек входа (забора) воздуха снаружи и его удаления (удаления) наружу. В нашем случае они расположены в стенах.

Выполненные расчеты

Даже такую ​​простую систему вентиляции необходимо тщательно рассчитать, ведь для обеспечения помещения свежим воздухом необходимо знать количество элементов, используемых для притока рабочей среды и пропускная способность выхлопа.

Далее рассмотрим, как провести предварительные расчеты площади на примере жилого дома 6×9 м с высотой потолков 250 см.

1. Первым делом необходимо определить примерный объем всего жилища. Для этого нужно перемножить длину, ширину и высоту. В итоге у вас должно получиться: 6х9х2,5 = 135 куб. м.
2. На основании полученных данных можно рассчитать количество подающих клапанов. Например, если пропускная способность элементов составляет 40 куб. м/час, тогда получается: 135/40 = 3,375≈4 шт.

Вспомогательная таблица для выбора диаметра дымохода.

Ответь! Для качественного обновления воздуха в представленном объекте вам потребуется установить всего 4 клапана. На основании вышеприведенных расчетов определяется и диаметр дымохода.

Приточные устройства

В связи с появлением современных материалов здания стали более герметичными, что привело к еще одной проблеме, связанной с уменьшением забора воздуха.

Если раньше дома и квартиры можно было проветривать без дополнительной подачи воздуха, то сейчас ситуация изменилась. Особенно тяжело дышать в доме, если в качестве основного материала используется пластик.

О функционале

Готовые изделия для забора воздуха с улицы способны полностью предотвратить проникновение пыли, насекомых и всевозможных звуков. После установки в помещении отсутствуют сквозняки. Приточное устройство по принципу действия напоминает воздушный редуктор, замедляющий скорость потока.

Это впускной клапан.

Управлять подающим клапаном чрезвычайно просто, так как он оснащен удобной ручкой для закрытия канала. Его видимая часть идеально вписывается в интерьер комнаты. Находясь снаружи, он не портит впечатления от фасада здания. В процессе эксплуатации вам не придется тратить финансовые средства.

Подробнее о конструкции изделия

Элемент с воздухопроницаемостью представляет собой небольшую пластиковую трубку, диаметр которой может значительно варьироваться. Внутри имеется изоляция для предотвращения проникновения звуков.

Ниже предлагается ознакомиться с составом изделий данного типа.

• Пластиковый воздуховод является базовым элементом, так как именно через него в помещение поступает воздух.
• Ручка регулировки находится внутри. Его можно использовать для блокировки канала.
• Фильтрующий элемент позволяет очищать поступающие потоки от частиц пыли.
• Внутренняя часть головного убора, снабженная вентиляционной заслонкой, является основным ограничителем.
• Уплотнительное кольцо предназначено для улучшения герметизации между элементами изделия.
• Изоляционный материал обеспечивает возможность защиты салона от звуков и других воздействий.
• Внешняя решетка помогает защитить конструкцию от осадков.
• Москитная сетка внутри позволяет полностью предотвратить проникновение насекомых.

Показаны основные части изделия.

Внимание! Длина пластикового рукава может варьироваться в пределах 40-100 см с шагом 10 см. Поэтому при выборе толщину стенки следует округлить до этих значений. Лишняя часть просто отрезается.

Монтажные работы

Первым делом необходимо выбрать подходящее место для установки элемента на боковой плоскости, граничащей с улицей. Функциональный руководитель должен иметь прямой доступ, иначе управление будет проблематичным. Самый оптимальный вариант предполагает установку рядом с радиатором отопления, чтобы поступающий воздух успел прогреться.

Демонстрируется один из вариантов установки.

Выбрав подходящее место, приступайте непосредственно к проделыванию отверстия. Если стены деревянные, то используется обычная дрель и дрель. В остальных случаях алмазное бурение осуществляется специальным инструментом. При устройстве проема рекомендуется делать небольшой уклон в сторону улицы для стока конденсата.

Вам нужно будет сделать примерно такое отверстие.

В готовое отверстие вставляется пластиковая втулка необходимого размера. Снаружи устанавливается вентиляционная решетка, а изнутри вставляется функциональная головка. В процессе фиксации элементов используются маленькие болты, с помощью которых конструкция приобретает жесткость.

Консультация специалиста

Как и в любой другой работе, при выполнении отверстий есть особенности и нюансы, о которых необходимо знать, чтобы добиться желаемого результата. Например, как правильно подобрать размеры отверстий. Выбор зависит от материала, в котором они выполнены. Если в дереве делается отверстие, то остается зазор, который определяется толщиной теплозащитного и гидроизоляционного слоя. Не рекомендуется делать слишком большие, более 10 см припуски, потом их сложно заделать. Самодельному мастеру иногда сложно сделать круглое отверстие в дереве. Допускается делать квадратный проем, что на практике сделать гораздо проще.

И наоборот, отверстия в бетонных стенах и потолках лучше делать с точным диаметром. Материал устойчив к перепадам температуры и влажности. Одними из типичных их ошибок в работе могут быть следующие конструктивные особенности дома:

• Электропроводка. Нежелательно начинать работу, не зная точно схемы разводки электрической сети. Восстановление займет много времени и денег;
• Арматура. Без специального оборудования сложно найти место, где гарантированно его нет. Если вдруг сверло наткнется на препятствие, следует прекратить работу, попробовать просверлить отверстие в другом месте или разрезать металл;
• Ослабление несущей стены. Отверстие в бетонной, монолитной стене можно делать без опасений. Однако кирпичная или блочная кладка менее долговечна. Работая ударной дрелью, кувалдой можно легко нарушить целостность участка над отверстием, которое может треснуть, а в некоторых случаях и разрушиться.

Все работы выполняются в соответствии с действующим законодательством. Отверстия диаметром менее 200 мм не подлежат нормированию и могут быть выполнены собственниками недвижимости по своему усмотрению. Когда по плану необходимо произвести вскрытие с большими значениями, то эту операцию необходимо согласовывать в соответствующих структурах, иначе могут возникнуть серьезные неприятности, вплоть до довольно большого штрафа и восстановления сделанного отверстия.

Монтаж вытяжной трубы

При устройстве вытяжной вентиляции через стену на улицу можно снизить трудоемкость работ, так как нет необходимости трогать потолок и крышу. Кроме того, длину трубы можно уменьшить, отойдя от коньковой части.

Процесс сборки системы представлен ниже.

1. На поверхность стены наносится предварительная разметка для облегчения вырезания отверстия. Рекомендуется размещать отверстие близко к потолку, чтобы максимизировать тягу.
2. Аккуратный срез делается с помощью специального инструмента. После этого в него вставляется угловая деталь. С внутренней стороны установлен обратный клапан для защиты от внешних воздействий.
3. Со стороны улицы к установленному углу крепится следующий кусок — прямая труба. Фиксируется специальными зажимами. Сверху устанавливается дефлектор, препятствующий попаданию осадков внутрь.

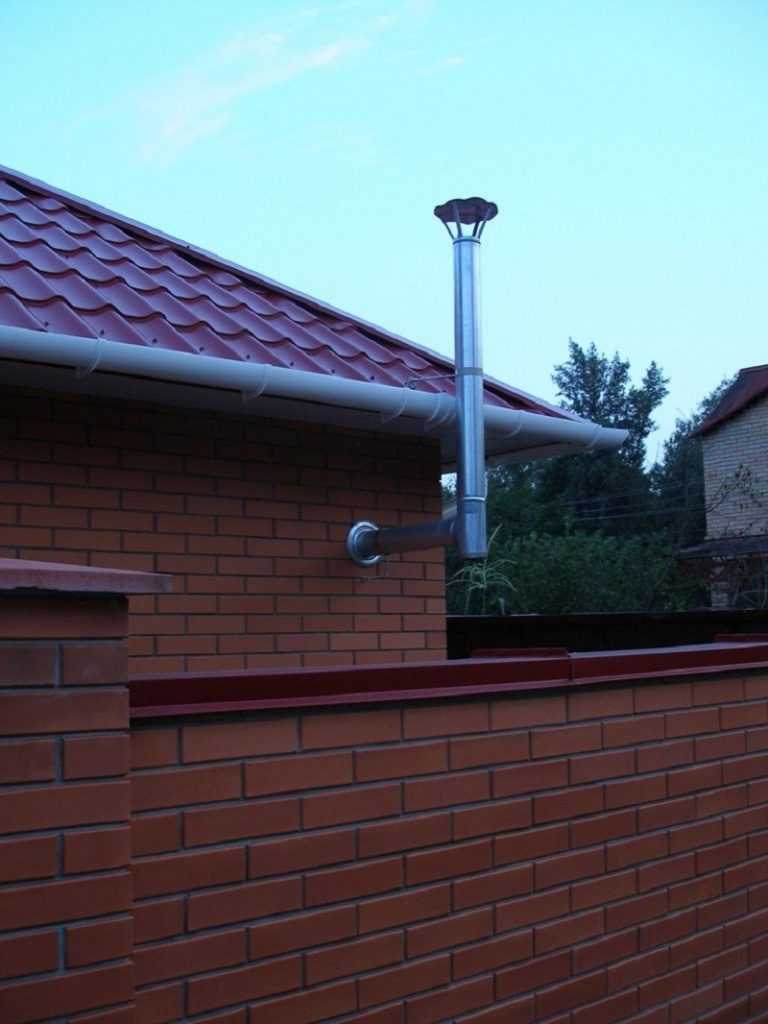

Справа схема сборки через стену.

Важно! При сборке вытяжного канала рекомендуется герметизировать стыки, иначе не удастся добиться максимально эффективного отвода отработанного воздуха.

О внутренней циркуляции

Для прохождения потоков из одного помещения в другое используются специальные решетки. Установив их на дверь или встроив в стену, можно добиться свободного движения воздушных масс. Это необходимо в тех случаях, когда требуется пропустить приточный поток к вытяжке.

Для вставки элемента в дверь или стену необходимо сделать вырез, соответствующий размерам рабочей части. Удалив ненужный фрагмент, нужно вставить основную раму прямо в проем. Фиксация осуществляется винтами, которые закрываются передней панелью.

Схема вентиляции через дверь.

Причины появления конденсата в системе вентиляции

Причин, на самом деле, много, и какая из них приводит к появлению капель жидкости на внутренних поверхностях воздушных каналов, можно узнать только по мере устранения каждого.

Вы уже сталкивались с проблемой конденсата в системе вентиляции?

Да, пришлось исправлять недочеты Нет, изначально смонтирована грамотная система

Основными источниками являются:

• Неизолированные воздуховоды.
• Неправильная работа системы вентиляции в целом.
• Нарушение герметичности воздуховодов.
• Разрушение устья воздуховодов на чердаке или крыше.
• Повышенная влажность в помещении.

Неизбежной причиной образования конденсата является встреча теплого влажного воздуха помещения с холодными воздушными массами улицы. И чем больше разница между температурой воздушных потоков в системе вентиляции и температурой воздуха снаружи, тем больше влаги будет конденсироваться на стенках вентиляционных каналов. … Не зря все проблемы начинаются в межсезонье и заканчиваются с теплым сезоном.

Дополнительная информация

• Вентиляционная труба должна выступать так, чтобы угол между коньком и ее верхней частью не превышал 10 градусов, иначе уровень тяги будет значительно снижен.
• Во внутренней части воздуховодов, а также на расстоянии пяти сантиметров от них не должны размещаться кабели, газопроводы и другие элементы коммуникационных систем.
• Проход потоков к вытяжке должен осуществляться даже при закрытых межкомнатных дверях, и не во всех случаях требуется установка решеток. Достаточно оставить внизу зазор шириной 1,5-2 см.
• Слишком слабая вентиляция жилого помещения не позволяет достичь высокого уровня экологической безопасности, особенно если в процессе отделки использовались материалы на основе пластмасс, формальдегидных смол и так далее.

По этому принципу определяется высота установки дымохода.

правила устройства системы самотечного воздухообмена

При обустройстве загородных домов самотечную вентиляцию выбирают чаще, чем более эффективную и самостоятельную, механическую. Проверенная временем естественная вентиляция в частном доме проще в реализации и гораздо практичнее. Не требует особого ухода, не требует обслуживания и электропитания.

Мы поговорим о том, как организовать воздухообмен, который происходит естественным образом. В нашей статье подробно описан принцип действия гравитационной вентиляции. Мы познакомим вас с устройствами, которые используются при построении систем, работающих без постороннего принуждения.

Содержание статьи:

• Как происходит воздухообмен?
• Элементы гравитационного воздухообмена
  • Клапан оконный приточный
  • Устройство настенное вытяжное или приточное
  • Решетки межкомнатные передаточные
• Особенности вытяжки
  • Типы вентиляционных каналов
  • 0 9?
• Основные правила и рекомендации
• Преимущества и недостатки естественного воздухообмена
• Выводы и полезное видео по теме

Как происходит процесс воздухообмена?

Основное назначение воздухообменника самотечного исполнения: поддержание необходимого микроклимата. Помимо насыщения помещения свежим воздухом, он также выполняет удаление отработанного воздуха, продуктов сгорания газа, различных запахов.

Эффективность системы естественной вентиляции, устроенной в загородном доме или на даче, обусловлена ​​разницей атмосферного давления внутри и снаружи дома, которая также зависит от температуры, влажности воздуха и силы ветра.

Естественная вентиляция должна обеспечивать равномерный приток, движение внутри и вытяжной поток воздуха независимо от этажности дома

Естественный воздухообмен работает следующим образом:

• Воздух с улицы поступает в дом через открытые фрамуги, элементы оконные и дверные конструкции, не плотно прилегающие друг к другу. Воздушные потоки устремляются при проветривании через приоткрытые пластиковые окна или через вентиляционные приточные клапаны.
• Движение воздуха из одного помещения в другое и внутри него происходит самопроизвольно. Чтобы поток не загораживал пол и двери, оставляют зазоры. Их функцию успешно выполняют установленные в стенах переливные решетки.
• Вытяжной воздух выходит из дома через вытяжные вентиляционные каналы. Их располагают в помещениях с нестабильной влажностью/температурой – на кухнях, раздельных и совмещенных санузлах.

Все горожане хорошо знакомы с элементами выхлопной системы. Это каналы, соединенные с общественной вентиляционной шахтой. Они покрыты решетками, которые необходимо периодически чистить.

В обустройстве частного дома могут существенно различаться. Например, это может быть выход в верхней части стены, вытяжная труба или отверстие в потолке с выходом вентиляционного канала на чердак, а оттуда на улицу.

Компоненты гравитационного воздухообмена

Одной из частых проблем естественной вентиляции в частном доме является отсутствие свежего воздуха в помещении. Самотечная вентиляция безотказно работает только тогда, когда плотность воздушной массы за окном намного выше, чем в помещении. Летом, когда их плотность выравнивается, сам воздух с улицы не поступает.

Кроме того, теперь на пути естественно движущихся воздушных потоков стоят серьезные препятствия. Уплотнители для окон и дверей, предлагаемые сегодня потребителю, отлично противостоят утечке тепла, но не пропускают воздух наружу.

Для обеспечения естественного притока в домах с герметичными окнами целесообразно ставить в стену приточные клапаны, а трубы вытяжной вентиляции снабжать дефлекторами

Выпуск свежего воздуха в помещениях с практически герметичными окнами и дверями решается установкой. Если вы не хотите устанавливать клапаны, вам придется приобрести приточные клапаны на пластиковые окна или купить оконные пакеты с изначально установленными в них приточными устройствами.

Клапан подачи оконный

Это устройство также называют окном. вентилятор. Относится к наиболее распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через форточку направлен вверх, чтобы холодный приточный воздух эффективнее смешивался с уже нагретым в помещении и не создавал дискомфорта жильцам

Некоторые клапаны оснащены автоматическим регулированием расхода воздуха. Следует отметить, что не все модели оснащены механической регулировкой. вентиляторы. Это может создать определенные проблемы при резких перепадах температуры.

Основной недостаток — относительно низкая производительность. Его пропускная способность ограничена размером профиля.

Настенное вытяжное или приточное устройство

Для настенного монтажа вентилятора требуется сквозное отверстие в стене. Производительность такого клапана обычно выше оконного. Как и в случае с оконным притоком, объем поступающего свежего воздуха регулируется как вручную, так и автоматически.

Настенные вытяжные клапаны обычно располагаются в верхней части стены, где отработанный воздух естественным образом поднимается вверх. чаще всего монтируется в стену между окном и радиатором. Делают это для того, чтобы поступающий холодный воздух одновременно еще и нагревался.

Если настенный вентиляционный клапан установить непосредственно над радиатором, то поток свежего воздуха будет самопроизвольно нагреваться до подачи в помещение

Преимущества установки приточного клапана перед обычной вентиляцией:

• Возможность регулирования приток свежего воздуха;
• Способность пропускать значительно меньше уличного шума;
• Наличие фильтров различной степени очистки воздуха.

Настенный, не пропускает влагу в помещение. Многие модели этих местных вентиляционных устройств часто включают в себя фильтры для очистки воздуха.

Внутренние переливные решетки

Для того, чтобы свежий воздух свободно проникал во все части дома, необходимы переходные элементы. Они позволяют воздушным потокам беспрепятственно перетекать от притока к вытяжке, унося с собой пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые выхлопы и тому подобные включения, взвешенные в воздушной массе.

Переполнение через открытые дверные проемы. Однако его не следует прекращать, если внутренние двери закрыты. Для этого между полом и дверным полотном межкомнатных дверей оставляют зазор 1,5-2,0 см.

Для того, чтобы свежий воздух свободно поступал к вытяжке и омывал все помещения, в дверных полотнах установлены передающие решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см.

Также для этих целей применяют переливные решетки, крепящиеся на дверь или стену. Конструкция таких решеток состоит из двух рамок со створками. Они изготавливаются из пластика, металла или дерева.

Особенности зонта канального

Вытяжной воздух выходит из помещения через вентиляционные отверстия, вентиляционные шахты или воздуховоды. Вентиляционные каналы обычно выводятся на чердак или соединяются с вентиляционной шахтой, расположенной в центре дома.

Вентиляционные каналы в устройстве и организации естественной вентиляции частного дома применяются в основном при монтаже вытяжной части системы. Естественный приток по протокам чаще всего невозможен или малоэффективен. Чтобы он хоть как-то работал, пришлось бы монтировать канальный вентилятор.

В схемах естественной вентиляции каналы предусматривают вытяжную часть системы. Вытяжные каналы в частных домах часто объединяют в шахты

К гравитационному вентиляционному колпаку воздушные массы выталкиваются свежими порциями воздуха, втягиваемыми через окно, приточное окно из ПВХ или открытую входную дверь. Сечение воздуховодов выбирают с учетом норм воздухообмена для отдельных типов помещений, которые приведены в сборнике СНиП 41-01-2003.

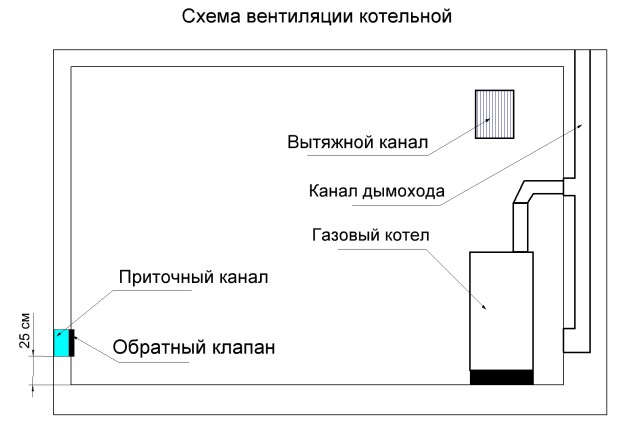

Кроме жилых и хозяйственных помещений в частном доме вентиляционными системами обязаны предусматривать подвал и встроенное в него хранилище, фундамент без подвала, холодный чердак или мансарду. В природных схемах они снабжены форточками, фронтонными и мансардными окнами.

Виды вентиляционных каналов

По расположению различают:

• Закладные . Их строят из пустотелых бетонных или керамических блоков, кирпича. Такие вытяжные каналы обычно возводятся на этапе строительства.
• Подвесной . Изготовлен из оцинкованной стали или армированного пластика. Устроить подвесные каналы достаточно просто, даже после того, как дом уже построен.

Воздуховоды делятся на круглые и прямоугольные сечения. Каждый тип имеет свои преимущества:

• Круглый воздуховод . Легкий монтаж, лучший воздухообмен, меньший вес;
• Прямоугольный воздуховод . Он занимает меньше места, его легче маскировать коробами, подвесными потолками и стенами.

В свою очередь трубы для круглого воздуховода бывают жесткими и гибкими, т.е. гофрированными.

Гофрированные вентиляционные трубы проще в монтаже, но их монтаж возможен только на горизонтальные поверхности и на небольшие участки вертикальных стен

Жесткие трубы беспрепятственно перемещают воздух, поэтому обеспечивают наименьшее сопротивление и минимальный шум. Однако с более быстрой и простой установкой.

Что такое дефлектор?

Дефлектор представляет собой специальный колпак, который устанавливается на горловину выхлопной трубы вентиляционной системы. Он рассекает ветровой поток, за счет чего образуется зона пониженного давления, при этом сила тяги может увеличиваться до 20%.

Также исключает попадание атмосферных вод в систему вентиляции и предотвращает задувание ветром в вентиляционный канал.

Дефлектор устанавливается на горловину выхлопной трубы. Это устройство выполняет две важные функции: усиливает сцепление + защищает от осадков

Доступны следующие типы дефлекторов:

• Цилиндрический или зонтичный Volper . Представляет собой изогнутый цилиндр, покрытый пластиной. Обладает средней эффективностью, хорошо защищает вентиляционные каналы от задувания ветром;
• Н-образный дефлектор . Корпус изготовлен из труб в форме буквы Н. Отличается повышенной защитой от продувания ветром, влаги и обратной тяги, но в силу конструктивных особенностей имеет низкую производительность;
• Дефлектор типа ЦАГИ . В конструкцию входит стакан с удлинителем на конце, крышка-зонт и цилиндрическая оболочка. Признан одним из самых эффективных. Хорошо защищает от ветра, снегопада, дождя, имеет самый низкий коэффициент сопротивления;
• Дефлектор турбокомпрессора . Представляет собой вращающийся шар с лопастями, отличается повышенным КПД, но обычно стоит немного дороже;
• Лопасть . Напоминает крыло. Принцип действия аналогичен турбодефлектору.

Выбор модели дефлектора зависит от местных условий. Регионы с высокими ветровыми нагрузками предпочитают обычные грибы. В районах с низкой ветровой активностью лучше ставить дефлектор с турбиной, она обеспечит тягу даже при легком обдуве.

Основные правила и рекомендации

Нормативные данные по объему воздухообмена приведены в СП 44.13330.2011, СП 66.13330.2012 и уже упомянутом выше СНиП 41-01-2003.

Система естественной вентиляции должна обеспечивать:

• В основных помещениях, таких как гостиная, спальни, детские, воздухообмен на человека должен быть не менее 30 м ³ /ч;
• Для кухни постоянный воздухообмен по нормам 100 м ³ /ч Из них 60 м на обслуживание электроплиты ³ /ч, на 1 конфорку газовой плиты — 80 м ³ /ч;
• В душе и ванне постоянный воздухообмен должен быть менее 75 м ³ /ч;
• В санузлах с одним унитазом 50 м ³ /ч, если установлено биде, то его необходимо увеличить на 25 м ³ /ч В совмещенных санузлах нормы на каждый сантехнический прибор суммируются;
• В кладовой и раздевалке постоянный воздухообмен 10 м ³ /ч, такая же цифра и в сервисном режиме.

Если естественная система не справляется с нормативным воздухообменом, на приток или вытяжку ставят вентиляторы.

Нормативные данные по воздухообмену необходимы для расчета производительности воздухозаборников и диаметра вытяжных каналов

Трубы для монтажа вентиляционных каналов желательно выбирать одинакового диаметра. Все элементы воздуховода должны быть закреплены ровно и надежно. Чем меньше поворотов вентиляционных каналов, тем выше эффективность вентиляционной системы.

Приточные отверстия естественной системы должны располагаться не выше 1,5 м над уровнем земли, чтобы их можно было чистить и обслуживать.

Чем длиннее и шире воздуховод, тем сильнее тяга. Рассчитать необходимые размеры воздуховодов можно с помощью одного из онлайн-калькуляторов.

Преимущества и недостатки естественного воздухообмена

Как и любая инженерная система, естественная разновидность не лишена недостатков, но имеет и существенные преимущества. Чтобы наверняка решить, устраивать его или нет, стоит сравнить список плюсов со списком минусов.

Положительные стороны:

• Простая и недорогая установка. Это самый дешевый вариант организации стабильного воздухообмена.
• Низкие затраты на обслуживание. Если в системе нет механических устройств, то она нуждается только в периодической очистке.
• Энергонезависимый. Не потребляет электроэнергию, за исключением установки дополнительных электроприборов.
• Чрезвычайно тихая работа. Отличается низким уровнем шума.
• Инженерная гибкость.
  Вентиляцию можно модернизировать, доукомплектовывать различными устройствами. Есть возможность настроить производительность системы.

Отрицательные стороны:

• Неустойчивость тяги. Его зависимость от атмосферного давления и конкретных погодных условий. Эффективность естественной вентиляции летом может быть недостаточной.
