Как правильно прокладывать проводку в квартире

15382

Правильная проводка в квартире – это не только монтаж проводов, розеток и выключателей, но и верный расчёт номинальных значений, соответствие требованиям нормативов, соблюдение критериев безопасности и рациональное расположение электрооборудования.

Пошаговая инструкция по монтажу электропроводки в квартире

Все типовые квартиры оснащаются проводкой еще на стадии строительства, согласно проектной документации. Соответственно будущие жильцы никак не могут повлиять на местоположение кабелей, розеток, выключателей до покупки недвижимости. Но каждый, новоиспеченный собственник вправе по своему усмотрению сделать новую проводку либо модернизировать старую, естественно, в соответствии с правилами. А для этого необходимо «вооружиться» рекомендациями по монтажу электропроводки в квартире своими руками и пошаговой инструкцией по их применению.

• Кому полезно это руководство?
• Составление план-схемы
• Подбор и закупка комплектующих
• Выбираем тип устройства проводки
• Подготовка к работе
• Монтаж скрытой проводки
• Монтаж открытой проводки

Кому полезно это руководство?

Прежде всего тем, кто приобретает квартиру на вторичном рынке жилья либо хочет сделать все по-своему в новостройке.

Во-первых, полностью меняется вся ветхая проводка, так как срок эксплуатации кабеля составляет около 20 лет. После этого срока жилы проводов становятся более хрупкими, вследствие чего возрастает вероятность короткого замыкания и возгорания. Поэтому в старых домах рекомендуется обращать на состояние проводки особое внимание.

Во-вторых, новых жильцов может не устраивать вариант разводки от застройщика, и они делают перепланировку электропроводки и всех помещений. Раньше это называлось евроремонтом и было модно опускать вниз выключатели, переносить розетки и т. д.

В-третьих, всем тем, кто хочет получить новые знания в электрике, чтобы потом все делать самостоятельно.

Составление план-схемы

Эта часть не менее важна, чем все остальные, поэтому не стоит относиться халатно к этому пункту. Правильно спроектированная схема разрешает несколько важных задач:

• Позволяет рассчитать точное количество материалов (проводов, электротоваров, установочных деталей и прочее).
• Упрощает монтаж всей системы электроснабжения помещений.
• Облегчает проведение технического обслуживания и поиска неисправностей электропроводки.

На схеме следует отобразить максимально подробно следующие элементы:

1. Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15 – 20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
2. Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете, по желанию, сделать дополнительные источники света (точечные светильники, бра, ночники и т. п.), предусмотрев под них проводку.
3. Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
4. Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально, никакие зигзаги не допускаются. Если планируется укладка проводов вовнутрь стен, то следует отступать от перекрытий и проемов 15 – 20 см.
5. Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
6. Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры, в общем коридоре, тогда можно будет начинать оттуда. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упрощается.

Еще, при составлении проекта-схемы желательно учесть будущую расстановку мебели и предметов интерьера. Это сведет к минимуму использование удлинителей и позволит избежать перекрытия розеток громоздкой мебелью.

Подбор и закупка комплектующих

Сначала нужно правильно выбрать материал кабелей. Отдавайте предпочтение медным проводам, они обладают:

• Повышенной пластичностью (меньше вероятность излома при укладке).
• Коррозионной стойкостью (медленнее окисляются).
• Большим сроком службы относительно алюминиевых.
• Выдерживают большую нагрузку при меньшем сечении.

Затем необходимо разобраться с сечением, а для этого надо рассчитать максимальную мощность всех бытовых приборов. Лучше всего будет разделить силовые кабели на группы и подключить их к отдельным автоматам:

1. Розетки (сечение должно быть не менее 2,5 мм, автоматический выключатель – 20 А).
2. Освещение (от 1,5 мм, автомат – 16 А).
3. Мощные электроприборы (не менее 4 мм, 25 А).

Далее, можно переходить к подбору розеток, выключателей и расходных материалов (распаечных коробок, кабель-каналов, трубок и пр.) согласно составленному проекту.

Помните, что кабели разного сечения нужно прокладывать отдельно друг от друга, во избежание перегрева! Для этого подойдут гофрированные трубки.

Выбираем тип устройства проводки

Электрические кабели можно прокладывать двумя способами:

Открытым. Это значит, что все провода будут проходить снаружи стен и перекрытий. Если вы решите сделать такую проводку у себя в квартире, то лучше использовать для крепежа пластиковые кабель-каналы. Способ хорош тем, что требует меньше физических и денежных затрат, но менее эстетичный, так как все творчество остается на виду.

Закрытым. В этом случае электропроводка закладывается в специальные прорези на стенах и перекрытиях или проходит по технологическим отверстиям бетонных панелей. Для получения углублений придется штробить стены специальным инструментом. Это более трудоемкая задача, требующая значительных ресурсов, но зато вы получите идеально ровную поверхность без «гирлянд» из проводков.

Подготовка к работе

Перед тем как начать монтаж электропроводки в квартире, подготовьте следующие инструменты:

1. Штраборез, болгарка, перфоратор или дрель (для штробления борозд).
2. Набор отверток.
3. Пассатижи, кусачки.
4. Строительный уровень.
5. Индикатор фазы.
6. Сверла, насадки на перфоратор.
7. Нож и ножовка.

На следующем этапе очистите стены от всех посторонних предметов, которые могут помешать проведению разметки и монтажу проводов. Затем, согласно составленной схеме можно начинать разметку:

• Используя лазерный уровень либо натянутый шнур, отметьте на поверхности стен линии, прохождения кабелей, согласно вашему проекту.
• В местах расположения розеток и выключателей также сделайте соответствующие пометки.

Когда закончите с разметкой переходите к подготовке стен. При организации скрытой проводки необходимо проштробить борозды по намеченным линиям, а также ниши под розетки, распределительные коробки и выключатели.

Для этого используйте штроборез или болгарку, с их помощью получаются наиболее ровные углубления. Если такого инструмента не оказалось, не беда, можно попробовать все сделать перфоратором, но для больших участков – это не самый лучший вариант.Лунки для розеток, коробок и выключателей делают перфоратором, используя специальную насадку – фрезу (коронку) по бетону.

При отсутствии профессионального инструмента, попробуйте взять его напрокат.

Для монтажа открытой электропроводки достаточно выровнять стены, чтобы кабель-каналы ложились ровно, без перекосов.

Монтаж скрытой проводки

На данном этапе у вас должны быть готовы все бороздки и ниши в стенах. Пора узнать, как прокладывается электропроводка в квартире своими руками:

1. Отключите главный рубильник в распределительном щитке.
2. После счетчика, у вас должны быть установлены автоматы, от которых мы и будем вести провода.
3. Все они заводятся в первую распаечную коробку, а уже оттуда распределяются по разным комнатам.
4. На подходах к каждому помещению устанавливайте свою монтажную коробку.

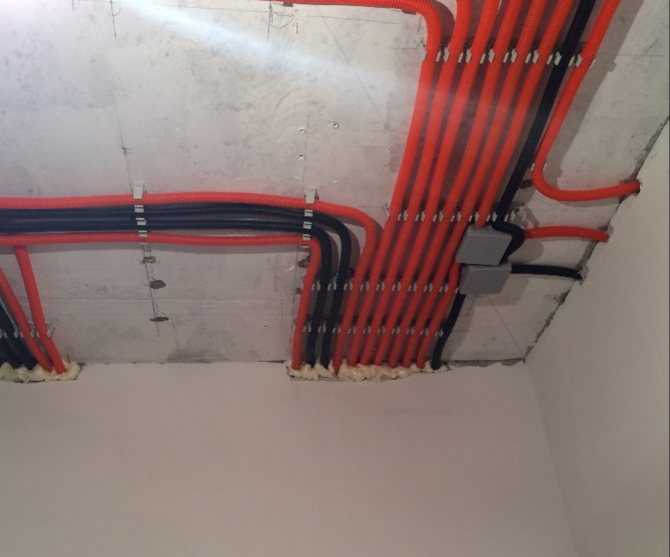

5. Провода следует помещать в гофрированные трубки из негорючего материала. Это предотвратит перегрев и упростит дальнейшее обслуживание сети.
6. Закрепляем электропроводку в углублениях строительными хомутами либо раствором алебастра.
7. Устанавливаем розетки и выключатели. Для удобства монтажа, оставляйте запас провода, выходящего из стены – около 20 см.
8. Подаем напряжение и проверяем работоспособность системы электроснабжения.
9. Заделываем борозды на стенах.

Соединения проводов рекомендуется производить при помощи специальных зажимов. Они могут надежно скреплять сразу несколько кабелей. Избегайте скруток!

Иногда, некоторые мастера предлагают проложить силовые кабели в полу. Это довольно неоднозначное решение, потому что наглухо замурованная в стяжке квартирная электропроводка может впоследствии доставить немало забот. Хотя, грамотно проложенная, она вполне имеет право на существование.

Такой способ чаще всего выбирают владельцы частных домов с деревянными полами, ввиду более легкого монтажа и обслуживания.

Монтаж открытой проводки

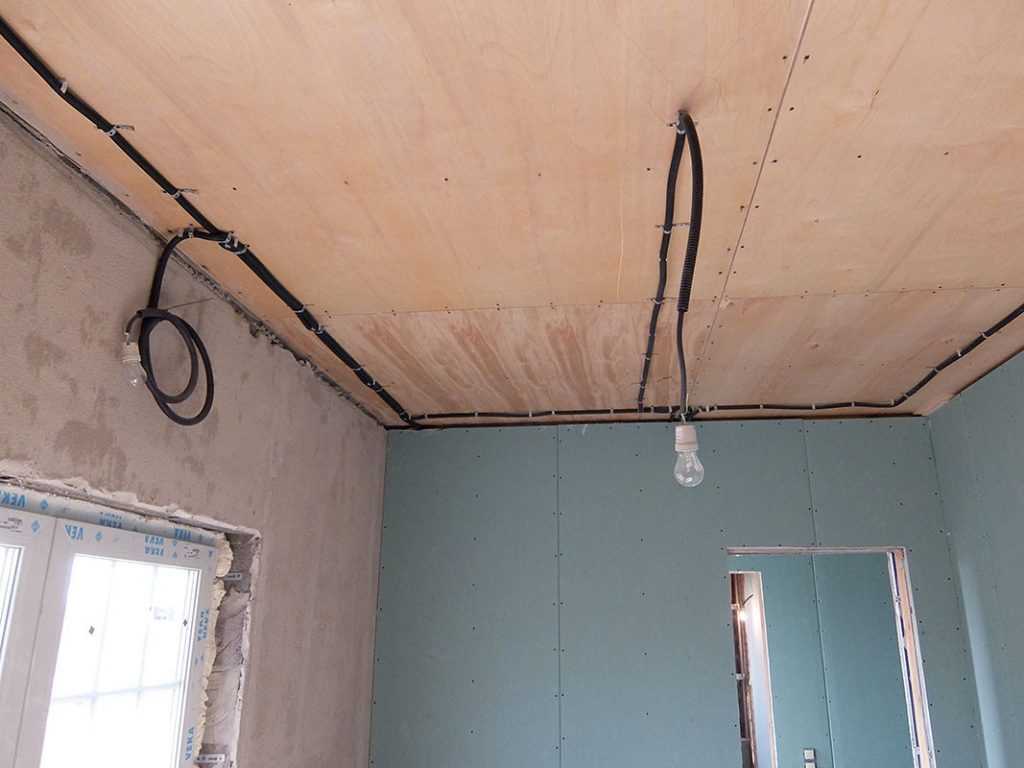

Рассмотрим самый популярный вариант прокладки наружной электропроводки –кабель-каналы. Они бывают двух типов: настенные и напольные. Количество расходного материала должно быть подсчитано заранее. Итак, порядок действий следующий:

1. По размеру отмеченных линий нарезаем каналы. Для этого можно воспользоваться ножовкой или строительным ножом.
2. Теперь нужно зафиксировать их на стенах. Самый надежный способ – это дюбель с шурупом. Можно также воспользоваться двухсторонним скотчем или клеем,но такая конструкция вряд ли долго продержится.
3. Укладываем провода в каналы и закрываем крышкой.
4. Можно устанавливать и подключать электрические приборы.

Существует еще один вид открытой проводки – в ретро стиле. Но в городских квартирах это большая редкость, чаще всего такой способ применяют при обустройстве деревянных загородных домов.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила прокладки кабеля, а также технику безопасности.

Похожие статьи по теме

Как демонтировать старую электропроводку?

Проводка в доме или квартире способна прослужить около 25 лет. После чего она нуждается в полной или частичной замене.

Читать

Заделка штроб под проводку — пошаговая инструкция

Основные правила штробления, особенности проделывания штроб в стенах, материалы подходящие для заполнения канавок.

Читать

Как проложить и подключить интернет, ТВ, аудио-видео кабель

Правильнее всего будит заложить все коммуникации еще на этапе чернового ремонта, потому как провода необходимо максимально спрятать и уложить в штробы.

Читать

Основные советы по штроблению стен под проводку

Основные правила и советы как производится штробление стен. Обзор самых эффективных вариантов штробления в зависимости от инструмента.

Читать

Замена электропроводки без штробления

Этапы и особенности замены электропроводки в квартире без штробления стен.

Читать

Как безопасно обесточить квартиру?

Существует два способа как можно обесточить квартиру, и про них мы расскажем в этой статье.

Читать

Методика проверки состояния электропроводки

Проверка электропроводки осуществляется с целью выявления ее неисправностей, принятия решения о дальнейшей эксплуатации при проведении ремонтных работ.

Читать

Что делать, если пахнет горелой проводкой?

Если вы услышали запах паленной пластмассы в квартире, скорее всего дело в проводке.

Читать

Какие бывают кабельные лотки

Одними из самых востребованных и распространенных электромонтажных изделий. Основное предназнаяение – защита электрических проводов и придание эстетичного вида кабельной трассе.

Читать

Варианты прокладки и способы монтажа электропроводки

Как выполняется монтаж электропроводки в современных домах и квартирах. Какие способы прокладки электропроводки существуют.

Читать

Правильный выбор кабель-канала для проводки

Как выбрать кабель-канал для электропроводки: критерии выбора и особенности эксплуатации​

Читать

Как разметить стены и потолок под проводку?

В этой статье мы расскажем о том, что нужно для разметки электропроводки в квартире и частном доме, а так же, как правильно разметить стены и потолок.

Читать

Монтаж электропроводки в квартире: нормы и требования

При знании правил, принятых в Российской Федерации для монтажа электропроводки, этопоможет вам сделать данную работу, исключив опасность для жизни и риск выхода из строявашей бытовой техники. Монтаж проводки делится на три типа: открытый тип, закрытый тип икомбинированный. Это следует обязательно учесть, когда вы разрабатываете схему для монтажапроводки.

1. Установка счетчиковдолжна производиться в таких местах, где они могут быть доступны кобслуживанию. Все части, по которым проходит ток должны быть закрыты.
2. Выключатели следует устанавливать на высоте не менее полутора метра над уровнемпокрытия пола. В каждой комнате положение розеток должно быть строго с одной
стороны, относительно двери. При открытии двери выключатель должен быть всегдадоступен.
3. Розетки следует устанавливать на уровне порядка 0,5-0,8 метров, считая от линии пола. Ихположение должно зависеть от положения электроприборов.
4. Следуя правилам пожарной безопасности, на шесть квадратных метров должна быть однарозетка, это минимально. Вне зависимости от площади вашей кухни, рекомендуетсяустанавливать в ней розетки количеством минимум в три штуки.
5. В ванных можно устанавливать розетки, питание к которым приходит от трансформаторовразделительного типа, обладающих двойной изоляцией. Кроме этих случаев, в
помещениях с повышенной влажностью исключена установка розеток.
6. Следует соблюдать минимум расстояния между розетками и батареями для отопления сзаземлением, этот минимум должен быть не менее полуметра. Тоже касается
трубопровода из стали и плит, работающими на газе.
7. На каждой стороне перегородки между комнатами должно быть по розетке, причёмустанавливаться они должны в единых точках. С этой целью необходимо будет проделатьсквозное отверстие через стену.

8. При прокладке соединения проводов либо их ответвлений, следует использоватьисключительно специальные соединительные и ответвительные коробки.

1. Когда прокладываете провода, используйте вертикальное и горизонтальное направления,во всех случаях, кроме комбинированного монтажа. Тогда этим правилом
   руководствоваться необязательно.
2. На участках с горизонтальной прокладкой соблюдайте расстояние между проводами ибалками или карнизами на уровне 50-100 мм. Между потолком и прокладкой проводовдолжно оставаться, в свою очередь, примерно 150 мм.
3. Между углами и вертикальной прокладкой проводов должно быть примерно 100 мм, ипримерно столько же между проводкой и оконными, а также дверными проёмами. Плюс,не забывайте о том, что провода к металлическим конструкциям прикасаться не должны.
4. Трубы ГВС и отопления должны иметь защиту в виде прокладок из асбеста. Либопользуйтесь проводами, для изготовления покрытия которых был использован материал схорошей теплостойкостью.
5. Когда вы прокладывается провод в параллель трубе с газом или с содержанием любогодругого горючего вещества, соблюдайте расстояние между трубой и прокладкой не менее0,4 м.
6. Запрещается прокладка проводов пучками в жилой квартире, а также с размером зазораменее 3 мм.
7. Чтобы соединять жилы у проводов с заземлением или занулением следует использоватьсварку.
8. Чтобы подсоединить приборы к защитным проводам подойдёт соединение на болтах.
9. Электрические плиты стационарного типа зануляются через отдельный проводник,который, в свою очередь, подсоединяется к проводнику сети электропитания, величинасечения которого должна полностью соответствовать величине сечения фазы.

Редко используется для жилых квартир, больше для подсобок частных загородных домов. Притакой прокладке надо соблюдать следующие требования:

• Применяйте провода плоского типа АППВ, АПР и АПРВ. В случае, когда для изготовления стен был использован горючий материал, например, древесина, вы должны в качестве защиты осуществлять прокладку листов из азбеста, толщиной от 3 мм. Соблюдайте наличие расстояния в 5 мм как минимум между листами и проводами.
• Чтобы прикрепить провод к стене, используйте полоску из жести вместе с картонной прокладкой. Прокладка в ширину должна быть больше скобы на пару миллиметров и обладать свойством электрического изолятора. Обхват провода крепежом должен быть довольно плотным.
• Между коробкой для ветвления и креплением соблюдайте расстояние в 50 мм.
• При открытом способе монтажа проводки, все розетки, а также выключатели помещаются в специальные подрозетники, произведённые из пластика. Диаметр подрозетников должен быть больше диаметра розеток примерно на 10 мм.

Открытый монтаж электропроводки

Наиболее безопасный способ, при котором все провода спрятаны в негорючем материале ихорошо защищены от внешних металлических повреждений. Такой способ пожаробезопасен,поскольку в данном случае провода не окисляются.

1. В случае деревянных стен, закрытый монтаж, как и открытый, производить лучше всего полистам из асбеста. Если у вас стены из кирпича и железобетона, эти требования можно несоблюдать.
2. Если пересеклись плоские провода, усильте их тремя слоями изоленты. Но будет лучше,если таких пересечений вы не допустите.
3. Для закрепления проводов в штробах следует использовать алебастр либо хомутики изпластика. Для крепежа нельзя использовать гвозди.
4. Чтобы соединять и разветвлять провода, лучше использовать пайку, сварку илиопрессовку.
5. Для прокладки проводов в стенах с гипсокартоном не нужно штробов в основании, онаотлично пройдет под картоном. Чтобы протолкнуть под гипсокартон проволочную петлю,следует просверлить в нём отверстия диаметром 30-40 мм по всей трассе проводки.
6. Если гипсокартоном только будут обшивать стены, разумнее сначала проложитьэлектропроводку.

Закрытый монтаж электропроводки

Данный метод представляет собой середину между первым вариантом – открытым монтажом, ивторым вариантом – закрытым монтажом. Для изготовления кабельного канала могутиспользовать в этом случае сплав алюминия, термостойкий пластик, плюс оцинкованную сталь.
Несмотря на простоту монтажа, следует обязательно соблюдать нижеприведённые правила,чтобы избежать трудностей и сложностей с проводкой в будущем:

• Лучше всего подходит для прокладки канал настенного типа для кабеля, сделанного изнегорючего пластика. Есть также каналы потолочного и настенного типа.
• Следите за тем, чтобы провода в канале лежали свободно. Чтобы размещать сразу исиловые кабели, и кабели, обладающие слабым током, следует выбрать конструкцию снесколькими секциями. Когда линии таких различных проводов пересекаются, могутвозникнуть помехи.
• В отличие от двух других типов прокладки, монтаж комбинированного типа можнопроизводить и в диагональных направлениях.
• У короба для проводов должен быть запас минимум в 15%. Реальная схема монтажа будетв любом случае иметь отличия от той, что была в бумажном виде.
• Чтобы осуществлять контроль за горизонтальным и вертикальным направлениемпрокладки кабелей, используйте строительный уровень либо отвес.

Электропроводка в квартире своими руками: пошаговая инструкция, схема, фото

Монтаж электропроводки в квартире не такой долгий и затратный, как монтаж электропроводки в доме. Это связано с тем, что нет необходимости чертить линию внутри корпуса, ведь это предусмотрено застройщиком.

Прокладка кабелей в помещениях состоит из следующих этапов:

• составление схемы;
• расчет количества необходимых материалов и электроарматуры;
• разметка и штробление стен;
крепление кабеля
• ;
• установка розеток, выключателей и распределительных коробок;
• сборка вводного щитка;
Проверка строки
• тестером.

Следует отметить, что на сегодняшний день открытая проводка в квартире уже не используется, поэтому в данной статье мы рассмотрим монтажные работы скрытым способом.

• Диаграмма
• Подбор оборудования и средств автоматизации
• Электропроводка и требования
• Подключение розеток и выключателей
• Соединение автоматов и УЗО

Схема

Схему электропроводки в квартире легко сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором удобно отметить места установки розеток, выключателей, светильников и других комплектующих. О том, как сделать схему электропроводки перед ремонтом, мы подробно рассказывали в статье: https://my.electricianexp.com/ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты представлены ниже.

Отправной точкой схемы является расположение распределительного щита в квартире. Обычно это место – коридор, рядом с входной дверью, на высоте около 1,5 метра от пола.

При составлении схемы рекомендуем учитывать следующие советы, нормы и правила:

1. В квартирах запрещается штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно поговорим ниже.
2. Трасса квартирной электропроводки должна быть строго вертикальной и горизонтальной вдоль стен. Это требование обеспечивает меньшую вероятность повреждения. Например, по расположению розетки можно узнать, где именно проходит кабель, чтобы случайно не забить в нее гвоздь, когда будете вешать картину. В идеале рекомендуется перед забиванием гвоздя. найти провод в стене с помощью специального устройства. Обратите внимание, что в хрущевках и других панельных домах кабель прокладывается по каналам в плитах. Из-за требований к жесткости каналы могут проходить по диагонали.
3. Поворот гусеницы должен осуществляться только под прямым углом.
4. Лучше всего провести линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механических повреждений и не скажется на удобстве ремонта). Также возможна установка на пол, а не на потолок, с помощью специального электротехнического плинтуса.
5. Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота автоматических выключателей не нормируется по ГОСТу и СНиП, а, как правило, составляет либо 80 см, либо 150 см. По евростандарту выключатели лучше устанавливать ниже, кроме того, это будет больше. удобно, чтобы дети включали свет при необходимости.
6. Розетки монтируются внизу (20-30 см от пола), но при необходимости могут располагаться на любой высоте (например, на кухне над столешницей). Рекомендуется для 10 кв. метров площади для установки не менее одной розетки, и не менее 1 розетки на комнату. На кухне количество продуктов должно соответствовать количеству бытовой техники, рекомендуется не менее 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий», пункт 14.27. Расстояние от места крепления до двери и окна должно быть не менее 10 см.
7. В каждой комнате должна быть распределительная коробка.
8. Перед прокладкой электропроводки в квартире тщательно спланируйте расположение бытовой техники и мебели. Бывает, что после электромонтажных работ изделия могут быть накрыты мебелью, либо шнуры от бытовой техники не доходят до источника питания.
9. В ванной комнате должно быть не менее 2 розеток (одна для подключения стиральной машины, вторая для фена). Но прочитайте статью «розетки в ванной» об их правильном расположении. Одним словом, розетки должны иметь защитные шторки или находиться в зоне с наименьшей вероятностью попадания брызг.

Кстати, если говорить о ванной и кухне, то современным решением является система защиты от протечек воды. Он позволит вам спасти свое жилье и жилье соседей от затопления во время чрезвычайной ситуации или если вы забудете отключить воду. Итак, на этапе ремонта и монтажа электропроводки в квартире для защиты от протечек нужно прокладывать отдельный кабель от щитка. Модуль управления должен быть подключен к сети переменного тока с помощью устройства защитного отключения (УЗО) или дифференциального выключателя с током срабатывания не более 30 мА. Популярной системой защиты от протечек воды является Neptun. Подробнее об этом можно прочитать в нашем обзоре Neptun Prow + Wi-Fi.

Наверняка Вам будут полезны эти статьи:

• схема электропроводки в трехкомнатной квартире;
Схема электропроводки
• в однокомнатной квартире.

Подбор фурнитуры и автоматики

При выборе выключателей и розеток обратите внимание на способ их установки — внутренний или наружный. Если вы собираетесь устанавливать их в подрозетники, то покупать нужно только изделия для внутреннего монтажа. Для соединения проводов необходимо использовать винтовые или рычажные клеммники (типа Wago), колпачки или гильзы СИЗ. Также возможно соединение пайкой или сваркой, но ни в коем случае не скруткой (запрещено согласно ПУЭ 2.1.21). Поэтому покупать изделия для соединения проводов нужно с запасом.

Выбирайте известных производителей автоматических выключателей и УЗО, ИЭК и КЭАЗ из бюджетного сегмента, и Schneider Electric, ABB и Legrand из среднего и верхнего.

Обязательно включите в схему подключения УЗО на 30 мА, защищающее от поражения электрическим током. Для ванной рекомендуется установить отдельное УЗО 10 мА. Номинал УЗО выбирается выше автомата. Допустим, если автомат на 16А, то УЗО ставится на 25А. Если автоматический выключатель рассчитан на 25 А, устройство защитного отключения должно быть рассчитано на 32 А и т. д.

Не знаете, какой кабель выбрать? Значит кабель должен быть медным. Для проведения электропроводки в квартире своими руками можно выбрать медный кабель ВВГнг или NYM. Это одни из самых подходящих марок проводов на внутреннем рынке. Для освещения выбирайте сечение 1,5 мм.кв. и защитить автоматом на 10А, проложить кабель 2,5 мм.кв по розеткам. и поставить автомат 16А. Для подключения электроплиты и других мощных потребителей лучше использовать кабель сечением 4 мм.кв. и защитить автоматом 25А.

Если вы хотите, чтобы электропроводка в квартире была безопасной, поставьте в щиток реле напряжения, защищающее от перенапряжения в сети в результате перекоса фаз, что часто наблюдается в старом жилом фонде из-за обрыва нуля.

Схема сборки щита может быть такой (на ее основе достаточно подобрать комплектующие):

Если в квартире предусмотрено заземление, то схема будет следующей:

требования

Первый и очень важный момент, о котором следует знать перед началом электромонтажных работ — в панельных домах (хрущевках) чаще всего нельзя обшивать стены согласно Постановлению Правительства Москвы от 8 февраля 2005 г. N 73- ПП «О порядке проведения реконструкции помещений на территории жилых домов города Москвы. Также согласно Постановлению Правительства № 508 (пункты 11.3 и 11.11 Приложения № 1) запрещается штробить несущие стены.

В этом случае будет рационально провести проводку по существующим каналам, полу или под потолком (если планируется натяжной или натяжной потолок). Первый и последний вариант предпочтительнее. Если в квартире меняется проводка и планируется обшивка стен гипсокартоном, отличным решением станет проводка из гипсокартона.

Важно! Сбрасывать потолок в квартире категорически запрещено! Единственный вариант, при котором можно сделать штробы на потолке – это, прежде всего, нанесение на потолок дополнительного слоя штукатурки, в котором будет спрятан кабель. Этот слой уже можно аккуратно загрунтовать, не касаясь монолита.

Тех. самый простой вариант — провести линии от щитка к розеткам и выключателям по потолку, каналам или полу, а там уже придется делать вертикальные штробы и так называемые колодцы для установки подрозетников.

Еще один важный момент, на который следует обратить внимание, если вы решили провести электропроводку в квартире своими руками – шумные работы разрешены с 9 до 19 часов. (кроме воскресенья) с часом тишины с 13 до 15! Стробинг относится к шумной работе и может не только вызвать гнев соседей, но и стать причиной штрафа (от 1 до 5 тысяч для физических лиц).

Вернемся непосредственно к прокладке квартирной электропроводки. Как мы уже говорили ранее, длину проводников нужно покупать с запасом. Этот запас пойдет на их межсоединение (с каждой стороны внешняя оболочка кабеля снимается на 5-10 см) и на соединение розеток, выключателей, светильников (запас по длине от 10 до 15 см).

О том, как правильно провести электропроводку в квартире, не нарушая правил, рассказывается в видео:

Подключение розеток и выключателей

Этот этап достаточно простой, нужно подключить все розетки и выключатели в квартире. Для этого в штробы и специальные ящики устанавливаются стробоскопы. Рекомендуем «посадить» эти элементы на алебастр, так как он быстро и надежно цепляется за стену.

Нет смысла несколько раз писать одно и то же, поэтому предлагаем список статей, с которыми необходимо ознакомиться:

1. Как установить распределительную коробку в стену
2. Как подключить евророзетку
3. Как настроить выключатель света
4. Как подключить коммутатор к сети

Подключение автоматов и УЗО

Последний этап электромонтажа в квартире — сборка вводного щитка. По схеме необходимо подключить автоматические выключатели и УЗО. Сложностей с подключением этих устройств возникнуть не должно – подводящий провод наматывается сверху, а отводящий к распределительной коробке снизу. О том, как подключить УЗО мы рассказали. Подключение автоматического выключателя тоже не составит труда, даже к электрическим чайникам. Наглядно процесс установки этих устройств вы можете увидеть на видео ниже:

Устанавливаем УЗО в щиток

Подключаем автомат

После того, как все защитные устройства в квартире подключены, необходимо провести мультиметром целостность проводки, чтобы убедиться в правильности проделанной работы. Лучше всего для этих целей вызвать электрика, чтобы опытный специалист все проверил. Услуги по проверке готовой проводки стоят не так дорого. Если проблем не обнаружено, смело включайте автомат и проводите первые испытания готовой линии.

Вот по этой технологии можно сделать электропроводку в квартире своими руками. Надеемся, что предоставленные пошаговые инструкции, схемы и требования помогли вам провести электромонтаж безопасно, а главное, с соблюдением всех норм и правил.

Аналогичные материалы:

• Как заменить проводку в квартире
• Замена проводки в хрущевке
• Как выбрать УЗО в квартиру
• Как сделать заземление в квартире
• Схема подключения без распределительных коробок

Опубликовано: 21. 07.2014 Обновлено: 27.05.2019 5 комментариев

Как проложить электрические провода в готовой стене

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.05.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Добавление или расширение электрической цепи — это работа, которая кажется пугающей для многих домашних мастеров, но на самом деле подключение проводов довольно просто, если у вас есть базовое понимание электрических работ. Проведение проводов через готовые стены является сложной задачей. Проложить кабели по недостроенным подвалам или чердакам достаточно просто, а вот проложить их внутри готовых стен — совсем другое дело.

Во время крупных проектов реконструкции вы можете проложить провода там, где они вам нужны, сняв гипсокартон и пропустив кабели через шпильки и потолочные полости. В других ситуациях удалять гипсокартон нецелесообразно и нежелательно — это грязный и дорогостоящий процесс, которого лучше избегать, если есть возможность.

Но можно добавлять или расширять цепи в готовых стенах, не разрушая стены и не подвергая себя огромным испытаниям. Этот же процесс используется, когда старая проводка заменяется новым кабелем во время обновления системы.

Существует несколько способов прокладки кабеля через готовые стены, и подход, который вы выберете, будет зависеть от обстоятельств и объема работ. Предполагает ли это простое расширение цепи от существующей розетки до новой розетки? Вы запускаете совершенно новый канал от главной сервисной панели до нескольких мест? Или вы заменяете весь дом, полный проводки с ручкой и трубкой, новым кабелем NM? Подход, который выберет электрик, будет зависеть от объема работы, но все работы по модернизации электропроводки используют аналогичные методы.

В примере, описанном здесь, мы прокладываем простую петлю провода от одной новой настенной коробки к другой, как вы могли бы сделать при расширении цепи. Предполагается, что кабельная трасса будет проходить от одной коробки вниз или вверх в подвал, подполье или чердак, а затем через балки пола, прежде чем войти в полость стойки, где находится следующая коробка.

Забавный факт

Существует третий вариант проводки. Он включает в себя прокладку поверхностной проводки (например, продуктов Wiremold) по поверхности стен, но это может выглядеть непрофессионально — и в некоторых областях это может быть запрещено электротехническими нормами.

Рассмотреть проблемы с кодом

Не забудьте проконсультироваться с вашими местными нормами относительно требований к прокладке кабеля. Например, в открытых местах, таких как открытые подвалы или чердаки, кабель NM обычно необходимо прокладывать через отверстия или выемки, вырезанные в балках, а не прикреплять скобами к поверхности балок. Таким образом, при прокладывании отрезка кабеля NM между новыми настенными коробками процесс может включать его прокладку через отверстия, просверленные в балках перекрытия, чтобы добраться до полости стойки.

Кроме того, убедитесь, что сечение провода соответствует силе тока в цепи. Для стандартных 120-вольтовых ответвлений используется провод 12-го калибра для 20-амперных цепей и 14-го калибра для 15-амперных цепей. Существуют также новые требования к кодам дугового замыкания: при расширении цепи, если последний национальный электрический кодекс требует защиты от дугового замыкания, вы должны установить указанную защиту в соответствии с требованиями кодекса.

Прежде чем начать

Добавляя или заменяя проводку в готовых стенах, большинство электриков будут пытаться проложить горизонтальную часть кабеля по незавершенному чердаку, подвалу или подполью, прокладывая кабель вниз или вверх через полость стены, через пол или потолочные балки. , а затем вертикально через другую полость стойки к следующему отверстию коробки в стене. Для горизонтальной части кабельной трассы это может включать сверление отверстий в балках, через которые будет проходить кабель.

Это сильно отличается от того, как проводка дома прокладывается во время нового строительства, когда горизонтальные кабельные трассы прокладываются непосредственно через шпильки от одного места выхода к другому до того, как будут установлены поверхности стен. Но когда вы прокладываете провода в существующей конструкции, петлевой метод предотвращает дорогостоящий и трудоемкий процесс вскрытия стен и их исправления после прокладки проводов.

Например, при расширении цепи электрик может проложить кабель вертикально от существующей распределительной коробки на чердак или вниз в подвал, через балки к месту непосредственно над или под новым расположением коробки, а затем в эту стену. полость к новому отверстию электрической коробки. Для домашнего мастера, выполняющего эту работу, самое сложное — найти способ пробить стеновые пластины в верхней или нижней части стены, чтобы провести кабель в подвал или чердак.

Если задача заключается в простом расширении цепи, например, при добавлении дополнительной розетки в комнате, некоторые электрики удаляют молдинг плинтуса, вырезают гипсокартон в области, скрытой плинтусом, а затем сверлят отверстия для доступа через шпильки, чтобы уловить кабель. от места к месту. Это довольно простой способ прокладки кабелей от одной коробки к другой. Когда плинтусы будут переустановлены, дыры будут закрыты — заделывать их не нужно.

Нужна дополнительная помощь? Поговорите с электриком рядом с вами

Наши партнеры могут помочь вам сравнить расценки лучших профессионалов рядом с вами

Узнать цену

Раскрытие информации рекламодателя

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

• Искатель шипов
• Карандаш
• Пила для гипсокартона или электролобзик
• Проволочная вешалка
• Дрель с гибким валом и 1-дюймовой лопатой или сверлом
• Электромонтажная рыбная лента
• Кабельный рыхлитель
• Инструмент для зачистки проводов

Материалы

• Кабель НМ
• Электроизоляционная лента
• Электрический ящик старой работы

Ель / Кевин Норрис

1. Вырезать отверстия для коробок

   Спланировав кабельные трассы и расположение коробок, вырежьте отверстия для электрических коробок в гипсокартоне.

   Начните с отметки желаемого места для коробки на стенах. При их установке в готовые стены электрические коробки должны располагаться между шпильками. Для этого вы должны найти расположение стоек в стене с помощью искателя стоек. Как только шпильки будут расположены, наметьте положение старых электрических коробок на стене. Убедитесь, что положение новых настенных коробок соответствует расположению других розеток в вашем доме. Розетки, например, обычно находятся на высоте от 12 до 18 дюймов над полом.

   Вырежьте отверстия для коробок по контуру с помощью пилы для гипсокартона или электролобзика. Важно убедиться, что вы не разрезаете существующие электрические провода, водопроводные трубы или другие механизмы, поэтому будьте осторожны, когда начинаете резать, чтобы проверить, что находится внутри стен. Вырез должен точно соответствовать контуру электрической коробки.

   Ель / Кевин Норрис

2. Просверлите отверстия в настенной пластине

   После того, как в стене будут вырезаны отверстия под коробки, вам нужно будет просверлить отверстия для доступа в стеновой пластине в нижней или верхней части полости стойки. Эти отверстия будут использоваться для протягивания кабеля вниз в подвал или подполье или вверх на чердак, чтобы провести кабель от коробки к коробке.

   Предупреждение

   Если чердак является вашим единственным местом для прокладки кабеля, вам может понадобиться вырезать еще одно маленькое отверстие в поверхности стены, высоко в стене, чтобы получить доступ для сверления через верхнюю пластину стены. Это отверстие можно залатать, как только работа с проводкой будет завершена. На середине стены также могут быть противопожарные блоки, и в этом случае вам нужно будет вырезать небольшое отверстие, идущее выше и ниже блока, чтобы просверлить его и пропустить новый провод через блок.

   Вставьте сверло-лопату или сверло в гибкий удлинитель сверла, установленный в дрели, затем вставьте сверло через отверстие в стене и отцентрируйте удлинитель в полости стойки, чтобы сверло плотно прижалось к стенной пластине. Приложите сильное давление, когда вы просверлите пластину в подвале, подвале или чердаке. Сверлите медленно, помня о том, что в полости балки, в которой вы сверлите, могут быть газопроводы, водопроводные трубы, электрические линии или другие опасности. Немедленно остановитесь, когда почувствуете, что сверло проникает в стенную пластину.

   Если у вас нет гибкого бурильного стержня, вы можете просверлить отверстия в стеновой плите, используя прямое сверло или сверло во время бурения на чердаке или в подвале. Однако вам нужно будет тщательно измерить, так как настенная пластина может быть не видна через обшивку на полу или потолке.

   Ель / Кевин Норрис

3. Найдите просверленное отверстие

   Хотя это редко бывает проблемой в доступном подвале или чердаке, если ваш дом построен над подвалом или имеет низкий узкий чердак, может быть трудно найти отверстие, которое вы просверлили в настенной пластине.

   Начните с того, что вставьте длинную проволоку в отверстие, которое вы только что просверлили (хорошо подойдет разобранная проволочная вешалка). Войдите на чердак или в подполье и найдите провод, проходящий через просверленное отверстие.

   Ель / Кевин Норрис

4. Проденьте рыбную ленту

   Когда вы найдете отверстие в настенной пластине, отсоедините провод, размотайте конец монтажной ленты и вставьте его в просверленное отверстие в настенной пластине. Выдвиньте лезвие рыболовной ленты, пока оно не будет видно в отверстии настенной коробки — в идеале вы хотите, чтобы конец рыболовной ленты выходил через отверстие, которое вы прорезали в гипсокартоне.

   Этот и последующие шаги будут проще всего, если у вас есть помощник на другом конце, чтобы извлечь рыбную ленту через отверстие в стене, когда она проходит в полость стены. Короткий отрезок проволоки для вешалок иногда может облегчить зацепление рыболовной ленты и извлечение ее через отверстие в стене.

   Ель / Кевин Норрис

5. Прикрепите кабель к рыболовной ленте

   После того, как лезвие рыболовной ленты будет извлечено через отверстие в стене, размотайте достаточное количество кабеля NM, чтобы завершить запланированную прокладку кабеля. Не забудьте оставить около 2 футов лишнего кабеля на каждом конце. Растяните кабель и раскрутите его.

   Зачистите примерно 6 дюймов внешней оболочки с одного конца кабеля, затем проденьте токопроводящие провода и оголенный медный заземляющий провод через петлю на конце лезвия рыболовной ленты. Согните провода и оберните несколько петель изоленты вокруг проводов и конца рыбьей ленты. Цель состоит в том, чтобы иметь гладкую головку, которая легко скользит через отверстие в настенной пластине, не зацепляясь.

   Ель / Кевин Норрис

6. Рыбалка на тросе

   Находясь на чердаке или в подвале, постепенно тяните за рыболовную ленту, пока помощник протягивает кабель в отверстие в стене. Может потребоваться некоторая аккуратность, поскольку кончик лезвия для ловли ленты проходит через просверленное отверстие в настенной пластине. Будьте осторожны, протягивая кабель через отверстие, так как важно не порвать оболочку кабеля. Это помогает тянуть с короткими интервалами в 2–3 фута, чтобы кабель тянулся в то же время, когда ваш помощник подает питание с другого конца.

   Совет

   При протягивании кабеля к месту выключателя вы можете столкнуться с противопожарными блоками — горизонтальными участками рамы, которые блокируют полость стойки. Это может стать очевидным только тогда, когда вы пытаетесь провести рыболовную ленту через полость. В этом случае у вас нет другого выбора, кроме как найти другой маршрут или прорезать отверстие в гипсокартоне, чтобы просверлить противопожарный блок для прокладки кабеля.

   Ель / Кевин Норрис

7. Завершить прокладку кабеля

   Проведите свободный конец троса к следующему месту впадины шпильки. Обязательно используйте утвержденные методы крепления — просверлите отверстия в балках или прикрепите кабель скобами, где это необходимо.

   Зачистите конец оболочки, прикрепите провода к рыбной ленте и зафиксируйте их скотчем. Затем протяните кабель через настенную пластину и выведите его из следующего отверстия настенной коробки. Убедитесь, что кто-то надежно держит противоположный конец кабеля, пока вы протягиваете его к следующему месту, чтобы избежать протягивания кабеля в стену, где вы не можете дотянуться до него.
