Прокладка проводов в квартире: разбор схем + пошаговая инструкция

Содержание

Правила прокладки проводов электропроводки в квартире

Содержание

1 Правила монтажа электропроводки
2 Подготовка материалов
3 Способы прокладки электропроводки
4 Скрытая
5 Открытая
6 Инструкция по прокладке
- 6.1 Составление схемы
- 6.2 Подготовка места
- 6.3 Прокладка кабелей
7 Прокладка проводки. Видео

В современной квартире находится большое количество разнообразной электроники и бытовой техники. При этом потребление мощности у отдельного электрооборудования существенно различается. Состояние электросети неудовлетворительное не только в домах старой постройки, но и более современных, поскольку она не успевает в полной мере справиться с наплывом новых электроприборов. Под рукой всегда надо иметь схему электроснабжения в каждом помещении квартиры и с новым приобретением бытовой техники следует оценивать изменение нагрузки. Прокладка электропроводки совмещается с ремонтом, поскольку здесь требуются строительные работы.

Прокладка электропроводки в квартире во время ремонта

Качественную электропроводку можно сделать, если придерживаться следующих правил:

Нужно создать новый проект электроснабжения дома или квартиры. Здесь должна быть схема разводки и перечень нужных материалов. Определяются места ввода питающего провода от сети, установки щитка, распределительных коробок, розеток, выключателей, светильников, электроприборов. После этого можно будет сделать расчеты нагрузки и выбрать сечения проводников.
Проводка преимущественно выполняется кабелем с медными жилами. Самый дешевый – это ВВГ, с негорючей оболочкой ВВНнг, с пониженным газо,- и дымовыделением – ВВГнг-LS. В помещении применяются: ВВГнг(LS)-3х6 (3 жилы сечением по 6 мм²) – для проводки в кабель-каналах; ВВГнг-3х2,5 – скрытая разводка по распределительным коробкам и розеткам; ВВГнг-3х1,5 – проводка к выключателям и светильникам; ПВС-3х2,5 – гибкий провод для подключения электроприборов. На каждое изделие есть свои стандарты, отражающие технические характеристики.

Типы кабелей для электропроводки в квартире

Автоматические выключатели: 25 А – для мощных электроприборов, 20 А – для розеток, 16 А – коммутация освещения.
Отдельные линии следует проложить к следующему оборудованию: стационарные мощные потребители (плита, стиральная и посудомоечная машины, титан), линии для розеток, линии к освещению.
Главный электрощит устанавливается около ввода сетевого кабеля, в доступном и удобном для обслуживания месте.
Выключатели располагаются на высоте от 0,8 до 1,5 м около дверей, которые не должны их перекрывать и касаться. Розетки устанавливаются на высоте от 0,3 до 1 м, из соображений удобства подключения, в соответствии с интерьером и требованиями безопасности. Нормой считается одна розетка на 6 м². Их количество в помещении зависит от его типа (максимальное количество на кухне – от 5 и больше). Электрическая фурнитура размещается с учетом будущего расположения мебели и электробытовых приборов.
Розетки располагаются на расстоянии не менее 50 см от металлических изделий: труб, батарей, раковин.
В помещении ванной комнаты установка розетки разрешается, но с определенными условиями. Подключение возможно только через отдельное УЗО с током срабатывания не более чем 30 мА или разделительный трансформатор (можно вместе). Рекомендуется сделать ее скрытой, с подключением через контакт заземления и без распределительной коробки. Кроме того, заземляются все токопроводящие элементы ванной комнаты, а розетку устанавливают на расстоянии от них не менее 60 см и на высоте не меньше 130 см.
Прокладка проводки производится строго в вертикальных или горизонтальных коробах или закрытых каналах. В стяжке по чердачным и межэтажным перекрытиям потолка кабели можно проложить по кратчайшим расстояниям.
Проводка должна плотно прилегать к основанию канавки, чтобы ее легче было заштукатурить. Одиночный провод крепится через 0,9 м, а пучок проводов – через 0,5 м. Расстояние горизонтальных трасс кабелей от потолка и пола составляет 15-20 см. Отступ от проемов и углов должен быть не менее 10 см.
Пересечения проводов следует избегать. Если этого сделать не удается, между ними сохраняется расстояние не менее 3 мм.
Скрытую проводку рекомендуется проложить в трубах или гофрах, чтобы при необходимости можно было заменить.
Разветвления делаются через распределительные коробки. Коммутация концов проводов производится следующими способами: пайкой, опрессовкой, через наконечники или клеммы. Изоляция соединений по надежности должна быть не хуже, чем целых кабельных жил.

Соединение медного и алюминиевого проводов делается через специальный клеммник.

Во время работ с проводкой электричество в помещении отключается.

Подготовка материалов

Замена электропроводки в квартире своими руками

Подбирается необходимое количество кабелей, проводов, труб и кабель-каналов, выключателей, розеток, распределительных и монтажных коробок, элементов крепления. В качестве основных инструментов потребуются перфоратор и коронки для нарезки гнезд под фурнитуру, шуруповерт и набор инструментов для монтажа.

Способы прокладки электропроводки

Способов прокладки электропроводки в помещении всего два: открытый и закрытый. При их выборе надо знать особенности каждого, а также преимущества и недостатки.

Когда закончится прокладывание скрытой проводки, после к ней нет доступа. Она может быть под слоем штукатурки или любыми другими материалами отделки стены и потолка, чаще всего под гипсокартонными листами. Основным ее преимуществом является то, что она невидима и не портит интерьер. Недостаток – это невозможность доступа, а также трудоемкость подготовки и монтажа.

Открытую проводку можно прокладывать на поверхности стены и потолка. К ней всегда есть доступ. Обычно она находится в пластиковых коробах, не поддерживающих горение. Здесь преимущества следующие: возможность проведения ремонта и замены, нет необходимости в штроблении стен и последующей их заделке. На рисунке ниже изображена открытая электропроводка в деревянном доме, где кабели проложены в трубах, выходящих из распределительного щитка.

Открытая электропроводка в деревянном доме

Неудобством ремонта скрытой проводки можно пренебречь, если ее правильно подобрать и смонтировать, после чего она сможет служить не один десяток лет. Кроме того, в бетонных стенах есть ниши для ее прокладки, через которые можно произвести замену, если они не забиты мусором.

Скрытая

Правила ремонта электрической проводки

Способ прокладки является грязным и трудоемким из-за необходимости нарезки в стенах и потолке штроб, а также демонтажа напольного покрытия. Поэтому его совмещают с капитальным ремонтом. Если при этом приходится использовать старые каналы, их также нужно освобождать от штукатурки.

При любых способах прокладки составляется схема расположения электропроводки.

Электропроводка в квартире своими руками: пошаговая инструкция

Открытую проводку делают, когда нет другой возможности. Ее прокладывание делают в коробах, кабель-каналах или крепят на стенах или потолке клипсами. В большинстве случаев проводка выглядит неэстетично.

Популярностью пользуется плинтус со встроенным кабель-каналом. Провода удается спрятать, не нанося вред интерьеру, но их количество ограничено из-за небольших размеров плинтуса. Сейчас стали появляться плинтусы, позволяющие вместить большее количество проводов и кабелей.

Плинтус с кабель-каналами

При качественном изготовлении эффектно выглядит ретро-проводка в виде скрученных жгутов, закрепленных на изоляторах. Способ может применяться в любом помещении, в том числе из дерева.

Инструкция по прокладке

Последовательность разводки кабелей по квартире следующая:

составление схемы, расчет сечений жил в зависимости от мощности нагрузок и количества материалов, выбор защитных аппаратов;
разметка стен и штробление каналов и выемок под распределительные коробки, розетки и выключатели;
установка электрощитка, прокладка кабелей от щитка до нагрузок;
установка электрической фурнитуры, монтаж электрических аппаратов в щиток.

Составление схемы

Схема делается на плане квартиры, где отмечают размещение проводки и электрооборудования.

Схема электропроводки в двухкомнатной квартире

Схема обязательно нужна по следующим причинам:

проводка меняется или улучшается при любом ремонте, если он делается качественно;
если не выполнить все по схеме, в дальнейшем трудно что-либо изменить;
эффективный ремонт связан с изменением интерьера, где электричество играет важную роль.

Главным показателем правильной прокладки электропроводки является отсутствие переносок и сетевых адаптеров на полу.

Правильное размещение розеток и выключателей в помещении зависит от расстановки мебели. К ним должен быть обеспечен доступ и располагать их надо стараться в разных концах комнаты. Исключение составляет кухня, где около рабочего стола сосредотачивается до четырех розеток, и рабочий кабинет, где требуется подключение электронной техники в одном месте. Сдвоенная розетка нужна около телевизора, чтобы можно было подключить различные приставки.

На представленной схеме на кухне изображено всего 2 розетки. Здесь их надо не меньше пяти. На рисунке ниже изображен блок розеток с выключателями для рабочего стола кухни.

Блок розеток на кухне

Чем тщательнее будет проведена работа по совершенствованию схемы проводки, тем меньше проблем будет в дальнейшем.

О выборе кабелей уже упоминалось ранее. Приведенные примеры относятся к типовой квартире. Поэтому не помешает более точный расчет сечения жил и проводов для фактических условий их эксплуатации. Нужно только оставить запас по мощности на случай приобретения новых электробытовых приборов в дальнейшем.

Подготовка места

Глубина и ширина канала под кабели должны быть достаточными, чтобы проводка помещалась под ними и еще закрывалась слоем штукатурки толщиной не менее 10 мм.

Под розетки, выключатели и распределительные коробки нужно делать перфоратором и коронкой углубления до 50 мм в выбранных местах.

Горизонтальные канавки в несущих стенах делать запрещено, поскольку это снижает их прочность.

Под кабели целесообразно использовать следующие пространства в конструкциях домов:

Продольные пустоты в плитах межэтажных перекрытий. Особенно удобно использовать свободное пространство для прокладки освещения.

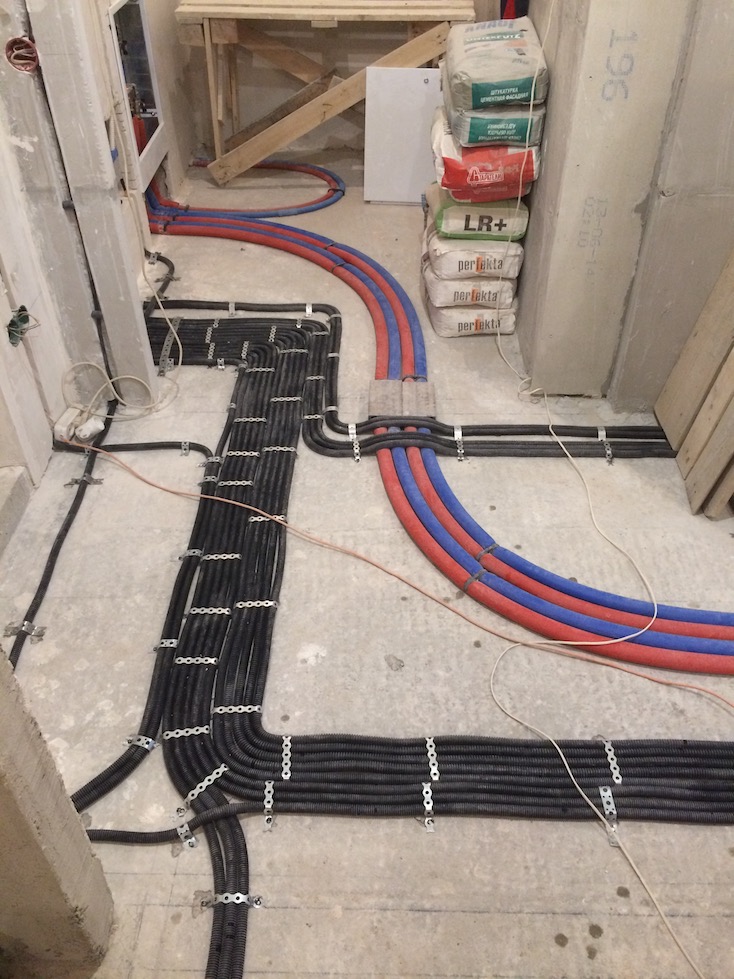

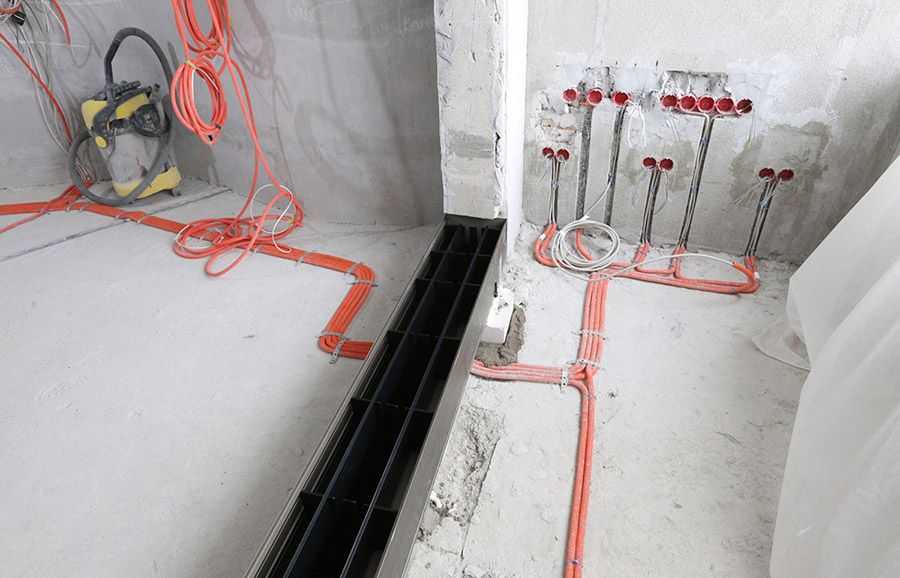

Укладка проводки в стяжке пола или под напольным покрытием. Здесь необходим гофрированный рукав для каждого кабеля или провода.
На стенах из горючего материала проводку можно прокладывать в гофрах, но лучше это делать в пластиковых или стальных заземленных трубах под обшивкой из листов гипсокартона (ГКЛ), фанеры, СМЛ или ГВЛ.
Для сложной разводки кабелей под перекрытиями часто используются возможности подвесного потолка (натяжного, из ГКЛ или комбинированного). Он надежно скрывает все магистрали.
Свободное пространство между досками деревянного потолка или пола. Там обычно находится утеплитель, но места для проводки в трубе хватит.
Свободные пространства полых перегородок и конструкций. Они представляют собой листы обшивки, закрепленной на металлическом или деревянном каркасе. Проводка в гофротрубе фиксируется на обрешетке.

Прокладка кабелей

Проводку крепят в выдолбленных штробах пластиковыми фиксаторами. Фурнитуру вставляют в выемки и крепят раствором алебастра. Если есть внешняя прокладка, для нее устанавливаются кабель-каналы. Концы проводов соединяются по схеме.

Распределительный щиток должен обеспечить разводку от сети по всей квартире, защитить ее от коротких замыканий и перегрузок, а людей – от поражения электрическим током. На рисунке ниже изображен квартирный щиток со счетчиком сверху и защитными автоматами снизу.

Распределительный щит в квартире

Конструкцию щитка лучше выбрать встроенной и разместить его в удобной нише с подходящим размером. Его габариты нужно предварительно оценить по количеству вмещаемой аппаратуры, оставив запас для следующих подключений.

Внешний кабель подключают специалисты электрослужбы, а электросчетчик – представители энергоснабжающей компании.

Подрозетники и распределительные коробки устанавливаются на раствор в подготовленные выемки и отверстия. Затем из них выводятся концы жил кабелей и подключаются к розеткам, которые затем устанавливаются на место и крепятся с помощью распорных лапок или резьбовых соединений.

Монтаж розеток в подрозетник

Освещение в каждом помещении распределяется равномерно. Особенно важно сделать это при использовании точечных светильников. Их применяют для подвесного потолка, за которым можно спрятать всю проводку.

Люстру в помещении вешают в середине. Сейчас к ней требуется провод заземления.

Прокладка проводки. Видео

Про особенности работы электромонтажника в части прокладки квартирной проводки рассказывает это видео.

Любой ремонт будет некачественным, если он не содержит работ по улучшению электропроводки. Можно сделать работу своими руками, если выполнить все правила монтажа электропроводки – от составления схемы до окончательного подключения.

Вафельница Lumme LU-1252 BI, черный

1915 ₽ Подробнее

Вафельница LUMME LU-1252

1188 ₽ Подробнее

Турки электрические Lumme

Оцените статью:

Как правильно прокладывать проводку в квартире

13413

Правильная проводка в квартире – это не только монтаж проводов, розеток и выключателей, но и верный расчёт номинальных значений, соответствие требованиям нормативов, соблюдение критериев безопасности и рациональное расположение электрооборудования.

Пошаговая инструкция по монтажу электропроводки в квартире

Все типовые квартиры оснащаются проводкой еще на стадии строительства, согласно проектной документации. Соответственно будущие жильцы никак не могут повлиять на местоположение кабелей, розеток, выключателей до покупки недвижимости. Но каждый, новоиспеченный собственник вправе по своему усмотрению сделать новую проводку либо модернизировать старую, естественно, в соответствии с правилами. А для этого необходимо «вооружиться» рекомендациями по монтажу электропроводки в квартире своими руками и пошаговой инструкцией по их применению.

Кому полезно это руководство?
Составление план-схемы
Подбор и закупка комплектующих
Выбираем тип устройства проводки
Подготовка к работе
Монтаж скрытой проводки
Монтаж открытой проводки

Кому полезно это руководство?

Прежде всего тем, кто приобретает квартиру на вторичном рынке жилья либо хочет сделать все по-своему в новостройке.

Во-первых, полностью меняется вся ветхая проводка, так как срок эксплуатации кабеля составляет около 20 лет. После этого срока жилы проводов становятся более хрупкими, вследствие чего возрастает вероятность короткого замыкания и возгорания. Поэтому в старых домах рекомендуется обращать на состояние проводки особое внимание.

Во-вторых, новых жильцов может не устраивать вариант разводки от застройщика, и они делают перепланировку электропроводки и всех помещений. Раньше это называлось евроремонтом и было модно опускать вниз выключатели, переносить розетки и т. д.

В-третьих, всем тем, кто хочет получить новые знания в электрике, чтобы потом все делать самостоятельно.

Составление план-схемы

Эта часть не менее важна, чем все остальные, поэтому не стоит относиться халатно к этому пункту. Правильно спроектированная схема разрешает несколько важных задач:

Позволяет рассчитать точное количество материалов (проводов, электротоваров, установочных деталей и прочее).
Упрощает монтаж всей системы электроснабжения помещений.
Облегчает проведение технического обслуживания и поиска неисправностей электропроводки.

На схеме следует отобразить максимально подробно следующие элементы:

Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15 – 20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете, по желанию, сделать дополнительные источники света (точечные светильники, бра, ночники и т. п.), предусмотрев под них проводку.
Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально, никакие зигзаги не допускаются. Если планируется укладка проводов вовнутрь стен, то следует отступать от перекрытий и проемов 15 – 20 см.
Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры, в общем коридоре, тогда можно будет начинать оттуда. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упрощается.

Еще, при составлении проекта-схемы желательно учесть будущую расстановку мебели и предметов интерьера. Это сведет к минимуму использование удлинителей и позволит избежать перекрытия розеток громоздкой мебелью.

Подбор и закупка комплектующих

Сначала нужно правильно выбрать материал кабелей. Отдавайте предпочтение медным проводам, они обладают:

Повышенной пластичностью (меньше вероятность излома при укладке).
Коррозионной стойкостью (медленнее окисляются).
Большим сроком службы относительно алюминиевых.
Выдерживают большую нагрузку при меньшем сечении.

Затем необходимо разобраться с сечением, а для этого надо рассчитать максимальную мощность всех бытовых приборов. Лучше всего будет разделить силовые кабели на группы и подключить их к отдельным автоматам:

Розетки (сечение должно быть не менее 2,5 мм, автоматический выключатель – 20 А).
Освещение (от 1,5 мм, автомат – 16 А).
Мощные электроприборы (не менее 4 мм, 25 А).

Далее, можно переходить к подбору розеток, выключателей и расходных материалов (распаечных коробок, кабель-каналов, трубок и пр.) согласно составленному проекту.

Помните, что кабели разного сечения нужно прокладывать отдельно друг от друга, во избежание перегрева! Для этого подойдут гофрированные трубки.

Выбираем тип устройства проводки

Электрические кабели можно прокладывать двумя способами:

Открытым. Это значит, что все провода будут проходить снаружи стен и перекрытий. Если вы решите сделать такую проводку у себя в квартире, то лучше использовать для крепежа пластиковые кабель-каналы. Способ хорош тем, что требует меньше физических и денежных затрат, но менее эстетичный, так как все творчество остается на виду.

Закрытым. В этом случае электропроводка закладывается в специальные прорези на стенах и перекрытиях или проходит по технологическим отверстиям бетонных панелей. Для получения углублений придется штробить стены специальным инструментом. Это более трудоемкая задача, требующая значительных ресурсов, но зато вы получите идеально ровную поверхность без «гирлянд» из проводков.

Подготовка к работе

Перед тем как начать монтаж электропроводки в квартире, подготовьте следующие инструменты:

Штраборез, болгарка, перфоратор или дрель (для штробления борозд).
Набор отверток.
Пассатижи, кусачки.
Строительный уровень.
Индикатор фазы.
Сверла, насадки на перфоратор.
Нож и ножовка.

На следующем этапе очистите стены от всех посторонних предметов, которые могут помешать проведению разметки и монтажу проводов. Затем, согласно составленной схеме можно начинать разметку:

Используя лазерный уровень либо натянутый шнур, отметьте на поверхности стен линии, прохождения кабелей, согласно вашему проекту.
В местах расположения розеток и выключателей также сделайте соответствующие пометки.

Когда закончите с разметкой переходите к подготовке стен. При организации скрытой проводки необходимо проштробить борозды по намеченным линиям, а также ниши под розетки, распределительные коробки и выключатели.

Для этого используйте штроборез или болгарку, с их помощью получаются наиболее ровные углубления. Если такого инструмента не оказалось, не беда, можно попробовать все сделать перфоратором, но для больших участков – это не самый лучший вариант.Лунки для розеток, коробок и выключателей делают перфоратором, используя специальную насадку – фрезу (коронку) по бетону.

При отсутствии профессионального инструмента, попробуйте взять его напрокат.

Для монтажа открытой электропроводки достаточно выровнять стены, чтобы кабель-каналы ложились ровно, без перекосов.

Монтаж скрытой проводки

На данном этапе у вас должны быть готовы все бороздки и ниши в стенах. Пора узнать, как прокладывается электропроводка в квартире своими руками:

Отключите главный рубильник в распределительном щитке.
После счетчика, у вас должны быть установлены автоматы, от которых мы и будем вести провода.
Все они заводятся в первую распаечную коробку, а уже оттуда распределяются по разным комнатам.
На подходах к каждому помещению устанавливайте свою монтажную коробку.
Провода следует помещать в гофрированные трубки из негорючего материала. Это предотвратит перегрев и упростит дальнейшее обслуживание сети.
Закрепляем электропроводку в углублениях строительными хомутами либо раствором алебастра.
Устанавливаем розетки и выключатели. Для удобства монтажа, оставляйте запас провода, выходящего из стены – около 20 см.
Подаем напряжение и проверяем работоспособность системы электроснабжения.
Заделываем борозды на стенах.

Соединения проводов рекомендуется производить при помощи специальных зажимов. Они могут надежно скреплять сразу несколько кабелей. Избегайте скруток!

Иногда, некоторые мастера предлагают проложить силовые кабели в полу. Это довольно неоднозначное решение, потому что наглухо замурованная в стяжке квартирная электропроводка может впоследствии доставить немало забот. Хотя, грамотно проложенная, она вполне имеет право на существование.

Такой способ чаще всего выбирают владельцы частных домов с деревянными полами, ввиду более легкого монтажа и обслуживания.

Монтаж открытой проводки

Рассмотрим самый популярный вариант прокладки наружной электропроводки –кабель-каналы. Они бывают двух типов: настенные и напольные. Количество расходного материала должно быть подсчитано заранее. Итак, порядок действий следующий:

По размеру отмеченных линий нарезаем каналы. Для этого можно воспользоваться ножовкой или строительным ножом.
Теперь нужно зафиксировать их на стенах. Самый надежный способ – это дюбель с шурупом. Можно также воспользоваться двухсторонним скотчем или клеем,но такая конструкция вряд ли долго продержится.
Укладываем провода в каналы и закрываем крышкой.
Можно устанавливать и подключать электрические приборы.

Существует еще один вид открытой проводки – в ретро стиле. Но в городских квартирах это большая редкость, чаще всего такой способ применяют при обустройстве деревянных загородных домов.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила прокладки кабеля, а также технику безопасности.

Как проложить электрические провода в готовой стене

По

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.05.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Добавление или расширение электрической цепи — это работа, которая кажется пугающей для многих домашних мастеров, но на самом деле подключение проводов довольно просто, если у вас есть базовое понимание электрических работ. Проведение проводов через готовые стены является сложной задачей. Проложить кабели по недостроенным подвалам или чердакам достаточно просто, а вот проложить их внутри готовых стен — совсем другое дело.

Во время крупных проектов реконструкции вы можете проложить провода там, где они вам нужны, сняв гипсокартон и пропустив кабели через шпильки и потолочные полости. В других ситуациях удалять гипсокартон нецелесообразно и нежелательно — это грязный и дорогостоящий процесс, которого лучше избегать, если есть возможность.

Но можно добавлять или расширять цепи в готовых стенах, не разрушая стены и не подвергая себя огромным испытаниям. Этот же процесс используется, когда старая проводка заменяется новым кабелем во время обновления системы.

Существует несколько способов прокладки кабеля через готовые стены, и подход, который вы выберете, будет зависеть от обстоятельств и объема работ. Предполагает ли это простое расширение цепи от существующей розетки до новой розетки? Вы запускаете совершенно новый канал от главной сервисной панели до нескольких мест? Или вы заменяете весь дом, полный проводки с ручкой и трубкой, новым кабелем NM? Подход, который выберет электрик, будет зависеть от объема работы, но все работы по модернизации электропроводки используют аналогичные методы.

В примере, описанном здесь, мы прокладываем простую петлю провода от одного нового места настенной коробки к другому, как вы могли бы сделать при расширении цепи. Предполагается, что кабельная трасса будет проложена петлей от одной коробки вниз или вверх в подвал, подполье или чердак, а затем через балки пола, прежде чем войти в полость стойки, где находится следующая коробка.

Забавный факт

Существует третий вариант проводки. Он включает в себя прокладку поверхностной проводки (например, продуктов Wiremold) по поверхностям стен, но это может выглядеть непрофессионально — и в некоторых областях это может быть запрещено электротехническими нормами.

Рассмотреть проблемы с кодом

Не забудьте проконсультироваться с вашими местными нормами относительно требований к прокладке кабеля. Например, в открытых местах, таких как открытые подвалы или чердаки, кабель NM обычно необходимо прокладывать через отверстия или выемки, вырезанные в балках, а не прикреплять скобами к поверхности балок. Таким образом, при прокладывании отрезка кабеля NM между новыми настенными коробками процесс может включать прокладку его через отверстия, просверленные в балках перекрытия, чтобы добраться до полости стойки.

Кроме того, убедитесь, что сечение провода соответствует силе тока в цепи. Для стандартных ответвленных цепей на 120 В используется провод 12-го калибра для 20-амперных цепей и 14-го калибра для 15-амперных цепей. Существуют также новые требования к кодам защиты от дугового замыкания: при расширении цепи, если последняя версия Национального электротехнического кодекса требует защиты от дугового замыкания, вы должны установить указанную защиту в соответствии с требованиями правил.

Прежде чем начать

Добавляя или заменяя проводку в готовых стенах, большинство электриков будут пытаться проложить горизонтальную часть кабеля по незавершенному чердаку, подвалу или подполью, прокладывая кабель вниз или вверх через полость стены, через пол или потолочные балки. , а затем вертикально через другую полость стойки к следующему отверстию коробки в стене. Для горизонтальной части кабельной трассы это может включать сверление отверстий в балках, через которые будет проходить кабель.

Это сильно отличается от того, как проводка дома подключается во время нового строительства, когда горизонтальные кабельные трассы прокладываются непосредственно через шпильки от одного места выхода к другому до того, как будут установлены поверхности стен. Но когда вы прокладываете провода в существующей конструкции, петлевой метод предотвращает дорогостоящий и трудоемкий процесс вскрытия стен и их латания после прокладки проводов.

Например, при расширении цепи электрик может проложить кабель вертикально от существующей распределительной коробки вверх на чердак или вниз в подвал, через балки к месту непосредственно над или под новым расположением коробки, а затем в эту стену. полость к новому отверстию электрической коробки. Для домашнего мастера, выполняющего эту работу, самое сложное — найти способ пробить стеновые пластины в верхней или нижней части стены, чтобы провести кабель в подвал или чердак.

Если задача заключается в простом расширении цепи, например, при добавлении дополнительной розетки в комнате, некоторые электрики удаляют молдинг плинтуса, вырезают гипсокартон в области, скрытой плинтусом, а затем сверлят отверстия для доступа через шпильки, чтобы уловить кабель. от места к месту. Это довольно простой способ прокладки кабелей от одной коробки к другой. Когда плинтусы будут переустановлены, дыры будут закрыты — заделывать их не нужно.

Нужна дополнительная помощь? Поговорите с электриком рядом с вами

Наши партнеры могут помочь вам сравнить расценки лучших специалистов рядом с вами

Получить расценки

Раскрытие информации рекламодателем

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

Искатель шипов
Карандаш
Пила для гипсокартона или электролобзик
Проволочная вешалка
Дрель с гибким валом и 1-дюймовой лопатой или сверлом

Электромонтажная рыбная лента
Кабельный рыхлитель
Инструмент для зачистки проводов

Материалы

Кабель НМ
Электроизоляционная лента
Электрический ящик старой работы

Ель / Кевин Норрис

Вырезанные отверстия для коробок
Спланировав кабельные трассы и расположение коробок, вырежьте отверстия для электрических коробок в гипсокартоне.
Начните с отметки желаемого места для коробки на стенах. При их установке в готовые стены электрические коробки должны располагаться между шпильками. Для этого вы должны найти расположение стоек в стене с помощью искателя стоек. Как только шпильки будут расположены, наметьте положение старых электрических коробок на стене. Убедитесь, что положение новых настенных коробок соответствует расположению других розеток в вашем доме. Розетки, например, обычно находятся на высоте от 12 до 18 дюймов над полом.

Вырежьте отверстия для коробок по контуру с помощью пилы для гипсокартона или электролобзика. Важно убедиться, что вы не разрезаете существующие электрические провода, водопроводные трубы или другие механизмы, поэтому будьте осторожны, когда начинаете резать, чтобы проверить, что находится внутри стен. Вырез должен точно соответствовать контуру электрической коробки.
Ель / Кевин Норрис
Просверлите отверстия в настенной пластине
После того, как в стене будут вырезаны отверстия под коробки, вам нужно будет просверлить отверстия для доступа в стеновой пластине в нижней или верхней части полости стойки. Эти отверстия будут использоваться для протягивания кабеля вниз в подвал или подполье или вверх на чердак, чтобы провести кабель от коробки к коробке.
Предупреждение
Если чердак является вашим единственным местом для прокладки кабеля, вам может понадобиться вырезать еще одно маленькое отверстие в поверхности стены, высоко в стене, чтобы получить доступ для сверления через верхнюю пластину стены. Это отверстие можно залатать, как только работа с проводкой будет завершена. На середине стены также могут быть противопожарные блоки, и в этом случае вам нужно будет вырезать небольшое отверстие, идущее выше и ниже блока, чтобы просверлить его и пропустить новый провод через блок.

Вставьте сверло-лопату или сверло в гибкий удлинитель сверла, установленный в дрели, затем вставьте сверло через отверстие в стене и отцентрируйте удлинитель в полости стойки, чтобы сверло плотно прижалось к стенной пластине. Приложите сильное давление, когда вы просверлите пластину в подвале, подвале или чердаке. Сверлите медленно, помня о том, что в полости балки, в которой вы сверлите, могут быть газопроводы, водопроводные трубы, электрические линии или другие опасности. Немедленно остановитесь, когда почувствуете, что сверло проникает в стенную пластину.
Если у вас нет гибкого бурильного стержня, вы можете просверлить отверстия в стеновой плите, используя прямое сверло или сверло во время бурения на чердаке или в подвале. Однако вам нужно будет тщательно измерить, так как настенная пластина может быть не видна через обшивку на полу или потолке.

Ель / Кевин Норрис
Найдите просверленное отверстие
Хотя это редко бывает проблемой в доступном подвале или чердаке, если ваш дом построен над подвалом или имеет низкий узкий чердак, может быть трудно найти отверстие, которое вы просверлили в настенной пластине.
Начните с того, что вставьте длинную проволоку в отверстие, которое вы только что просверлили (хорошо подойдет разобранная проволочная вешалка). Войдите на чердак или в подполье и найдите провод, проходящий через просверленное отверстие.
Ель / Кевин Норрис
Проденьте рыбную ленту
Когда вы найдете отверстие в настенной пластине, отсоедините провод, размотайте конец монтажной ленты и вставьте его в просверленное отверстие в настенной пластине. Выдвиньте лезвие рыболовной ленты, пока оно не будет видно в отверстии настенной коробки — в идеале вы хотите, чтобы конец рыболовной ленты выходил через отверстие, которое вы прорезали в гипсокартоне.

Этот и последующие шаги будут проще всего, если у вас есть помощник на другом конце, чтобы извлечь рыбную ленту через отверстие в стене, когда она проходит в полость стены. Короткий отрезок проволоки для вешалок иногда может облегчить зацепление рыболовной ленты и извлечение ее через отверстие в стене.
Ель / Кевин Норрис
Прикрепите кабель к рыболовной ленте
После того, как лезвие рыболовной ленты будет извлечено через отверстие в стене, размотайте достаточное количество кабеля NM, чтобы завершить запланированную прокладку кабеля. Не забудьте оставить около 2 футов лишнего кабеля на каждом конце. Растяните кабель и раскрутите его.
Зачистите примерно 6 дюймов внешней оболочки с одного конца кабеля, затем проденьте токопроводящие провода и оголенный медный заземляющий провод через петлю на конце лезвия рыболовной ленты. Согните провода и оберните несколько петель изоленты вокруг проводов и конца рыбьей ленты. Цель состоит в том, чтобы иметь гладкую головку, которая легко скользит через отверстие в настенной пластине, не зацепляясь.
Ель / Кевин Норрис
Рыбалка на тросе
Находясь на чердаке или в подвале, постепенно тяните за рыболовную ленту, пока помощник протягивает кабель в отверстие в стене. Может потребоваться некоторая аккуратность, поскольку кончик лезвия для ловли ленты проходит через просверленное отверстие в настенной пластине. Будьте осторожны, протягивая кабель через отверстие, так как важно не порвать оболочку кабеля. Это помогает тянуть с короткими интервалами в 2–3 фута, чтобы кабель тянулся в то же время, когда ваш помощник подает питание с другого конца.
Совет
При протягивании кабеля к месту выключателя вы можете столкнуться с противопожарными блоками — горизонтальными участками рамы, которые блокируют полость стойки. Это может стать очевидным только тогда, когда вы пытаетесь провести рыболовную ленту через полость. В этом случае у вас нет другого выбора, кроме как найти другой маршрут или прорезать отверстие в гипсокартоне, чтобы просверлить противопожарный блок для прокладки кабеля.
Ель / Кевин Норрис
Завершить прокладку кабеля
Проведите свободный конец троса к следующему месту впадины шпильки. Обязательно используйте утвержденные методы крепления — просверлите отверстия в балках или прикрепите кабель скобами, где это необходимо.
Зачистите конец оболочки, прикрепите провода к рыбной ленте и зафиксируйте их скотчем. Затем протяните кабель через настенную пластину и выведите его из следующего отверстия настенной коробки. Убедитесь, что кто-то надежно держит противоположный конец кабеля, пока вы протягиваете его к следующему месту, чтобы избежать протягивания кабеля в стену, где вы не можете дотянуться до него.
Вы завершили прокладку кабеля.
Ель / Кевин Норрис
Наконечник
Профессиональные электрики часто используют смазку для покрытия кабеля, когда он протягивается через настенные панели. Кабельная смазка делает кабель скользким и снижает вероятность разрыва оболочки при прохождении через просверленное отверстие. Это также снижает усилие, необходимое для протягивания кабеля. Вы также можете использовать веревку и небольшой груз, чтобы ловить проволоку.

Смотреть сейчас: Как протянуть электрический провод или кабель через короб

Электропроводка в квартире: правила от А до Я | Своими руками

Содержание ✓

✓ Монтаж электропроводки в жилых помещениях – что нужно знать
✓ Электропроводка в ванной – дело особое!
✓ Вода и электричество – будьте осторожны!
✓ Что и куда можно установить в ванной
✓ Из словаря электрика
✓ Выключить предохранители!
✓ Провод, кабель или шнур
✓ Проводка в квартире своими руками – видео

Если вы решили самостоятельно повесить люстру или поменять розетку, необходимо соблюдать несколько очень важных правил работы с электричество. Даже если вы не решитесь браться за работу с электропроводкой самостоятельно, знание способов их производства позволит вам проконтролировать работу наемного электрика.

Монтаж электропроводки в жилых помещениях — что нужно знать

Трасса квартирной электропроводки должна быть проложена строго вертикально и горизонтально по стенам, а все повороты должны выполняться только под прямым углом. Если проводку решено расположить вверху помещения, то трасса должна пролегать на расстоянии 20-30 см от потолка. Это сведет к минимуму вероятность механического повреждения кабеля при ремонте или расстановке мебели.

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

В нижней части трассы кабель обычно прокладывается на расстоянии 30 см от пола и должен быть защищен кабельным каналом. Но рациональнее в этом случае прокладывать кабель по полу внутри специального электрического плинтуса.

Выключатели должны располагаться при входе в помещение со стороны дверной ручки. Высота размещения не нормируется в соответствии с ГОСТ и СНиП, а, как правило, составляет от 80 до 150 см. Евростандарт предписывает размещать выключатель на высоте 105 см от пола, чтобы им могли пользоваться дети. без проблем.

Розетки располагаются на высоте 30 см от пола, но при необходимости могут быть на любой высоте, например, на уровне кухонной столешницы. Рекомендуется установить хотя бы одну розетку на 6 м2. На кухне количество розеток зависит от количества бытовых электроприборов. Расстояние от расположения выключателей и розеток до двери или окна должно быть не менее 10 см.

Электропроводка в ванной — это особый случай!

В других случаях вышеуказанные требования к зонам прокладки кабеля не применяются. Здесь все провода должны находиться в верхней части помещения, а проводка к потребителям (свет, розетки и выключатели) должна проходить строго вертикально сверху вниз. Никаких проводов не может быть возле душа или ванной.

В потолке допускается установка встраиваемых точечных светильников при условии, что источники света в них закрыты стеклом или работают от безопасного напряжения 12 вольт. В этом отношении светодиоды идеальны. Также существуют требования к яркости освещения для разных типов помещений. Европейские стандарты основаны на действующем стандарте ISO 89.95 и предусмотреть для санузла норму освещенности в люксе 200.

Смотрите также: Электропроводка на даче своими руками – схемы и фото

Вода и электричество – будьте осторожны!

Электричество и вода несовместимы, а их сочетание смертельно опасно! Поэтому в ванных комнатах предъявляются повышенные требования к электробезопасности. Не устанавливайте распределительные коробки в ванной комнате! Линия электропроводки должна быть заземлена, а сеть защищена автоматически. Для электроснабжения в ванной трехжильный медный кабель 2,5 мм ² для розеток 1,5 мм ² для ламп 4 мм ² для бытовой техники.

Что и где можно установить в ванной комнате

Монтаж проводки возможен только в зоне выше 225. Светильники должны иметь класс защиты IP X7b и работать с напряжением в 12 В. В зоне высотой 225 см допускается только Для этой цели могут быть установлены стационарные и специально разработанные вентиляционные и водяные обогреватели.

Из словаря электрика

В чем разница между кабелем, проводом и шнуром? Что такое жила и изоляция? Зная эти понятия, вам будет проще разобраться в многообразии проводников электричества, предлагаемых рынком.

Сердечник — металлический сердечник проводника. Сердечник может быть сплошным или состоять из тонких проволок, скрученных в жгут. В зависимости от материала жилы бывают алюминиевыми, медными и алюминиево-медными. При выборе проводов и кабелей для домашней электропроводки важно знать площадь сечения жил.

Изоляция — это материал, который удерживает электрический ток. Это может быть керамика, стекло, поливинилхлорид, целлулоид. Изоляция защищает людей от воздействия тока, предотвращает соприкосновение жил друг с другом, обеспечивает защиту проводника от механических повреждений и погодных условий.

Отключить предохранители!

Сеть под напряжением только в случае отключения соответствующего предохранителя. Просто щелкнуть выключателем света недостаточно! Зафиксируйте предохранитель изолентой во избежание случайного включения до окончания работы. Перед началом работы проверьте измерительным прибором, действительно ли сеть находится под напряжением. Индикаторной отвертки для этого недостаточно. Лучше для этой цели использовать индикатор напряжения или мультиметр.

Ссылка по теме: Электропроводка в ванной и сауне своими руками – чертежи, схемы, фото

Провод, кабель или шнур потребительские, поэтому их делят на одножильные и многожильные. Провода могут быть защищенными или незащищенными. Первые имеют поверх изоляционную оболочку

, экранирование провода от света, влаги, агрессивных веществ, механических повреждений, незащищенные провода такой оболочки не имеют.

Кабель отличается от провода тем, что каждая его жила изолирована и дополнительно имеет защитное покрытие из полимеров, резины или металла. Помимо внешней изоляции, которая называется кембриком, в кабелях используются наполнители, обеспечивающие дополнительную защиту от повреждений. Таким образом, защитный слой стальных материалов противостоит грызунам и способен выдержать сильный удар лопатой или другим ручным инструментом. Кабели с такой защитой называются бронированными.

Шнур состоит из многожильных гибких проволок, кодированных и покрытых внешней оболочкой из мягкой резины или пластика. Шнуры очень гибкие, поэтому их используют в бытовых приборах и электроинструментах.

При выборе проводника первое, на что нужно обратить внимание, это материал жил. Согласно действующим нормам и правилам внутренней электропроводки разрешается использовать провода и кабели только с медными жилами. Запрещены провода с алюминиевыми жилами.

Учитывайте также способ прокладки провода или кабеля. Провода проложены только скрытым способом или спрятаны в пластиковые короба, кабели можно прокладывать открыто.

В бытовой электропроводке чаще всего используется кабель ВВП. Это небронированный экранированный кабель с изоляцией из ПВХ. Его установка возможна как в сухих, так и во влажных помещениях. Изолированные жилы кабеля скручены и имеют характерную окраску.

Кабель с наименованием ВВГнголычается ВВГтем.что этот кабель негорюч. Не распространяет горение, способствуя локализации пожара. Это связано с особым составом пластикового утеплителя. Помимо огнестойкости, кабель ВВГГГ имеет разнообразную форму, он может быть плоским, круглым, квадратным, секторным и даже треугольным.

Силовой кабель NYM изготовлен в соответствии с немецким стандартом DIN 57250 и может использоваться как для скрытой, так и для открытой прокладки. Обладает пониженной воспламеняемостью и газовыделением. Чаще всего используется для подключения к этажному щиту и для дальнейшего подключения этого щита к квартирным или комнатным щитам (чаще в частных коттеджах). Кроме того, такой кабель можно использовать для индивидуального подключения энергоемких потребителей. Недостатком этого кабеля является его высокая стоимость.

Провод ПППП — самый дешевый из всех проводниковых изделий. Этот монтажный плоский провод имеет две или три однопроволочные жилы и изоляцию из ПВХ. Прожилки могут быть окрашены в разные цвета. Такой провод бывает только плоским и используется для силовых и осветительных сетей. Но утеплитель, выполненный из дешевых материалов, при нагреве быстро теряет свои свойства. Если же использование ППС необходимо, то его следует разместить в пластиковом кабельном канале.

Для ввода электричества в дом наиболее широко используется самонесущий изолированный провод. Такой кабель имеет высокопрочные сталеалюминиевые жилы, изолированные светостабилизированным полиэтиленом. Благодаря атмосферостойкой изоляции провод СИП не разрушается под воздействием внешних факторов.

Ввиду огромного разнообразия материалов для электропроводки при выборе и дальнейшем применении необходимо руководствоваться требованиями Правил устройства электроустановок (ПУЭ). Согласно им, для определенной категории проводов характерен определенный цвет изоляции.
