Схема подключения интернета в квартире: Подключение интернета, проводка для интернета | Полезные статьи

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

Как подключить интернет розетку — Схема распиновки и обжимки

Что представляет собой internet розетка?

Основное отличие компьютерных розеток от обычных, в том, что они имеют такой тип проводов, как витая пара. Что это означает? Это означает, что розетка имеет 8 медных проводов, свитых друг с другом в 4 пары. Именно при помощи этих проводов все электрические помехи благополучно гасятся, и обеспечивается высокая скорость передачи данных (до 1000 Мбит/cек).

Такая розетка имеет отличительную от других видов розеток конструкцию и специальный разъем (наиболее часто используемый разъем для сетевой розетки — RJ-45).

Подключение сетевой розетки с таким интерфейсом производится довольно просто, особенно если есть подробная инструкция этого процесса. Сетевые розетки бывают как скрытой так и для открытой установки, если вам вдруг нужно установить ее в место с повышеной влажностью или на открытом воздухе, то вам необходима именно накладная интернет розетка.

Подготовительные работы

Первое, что нужно сделать, это проложить электрическую проводку под интернет, конечно, если это не было сделано еще при строительстве дома. Проводка прокладывается к одной точке в квартире, а к ней уже будет подключен Wi-Fi роутер, который обеспечит надежное покрытие для всех интернет-пользователей.

После того как проводка будет подведена, можно устанавливать подрозетник. Для этого используется перфоратор и специальная коронка, при помощи которых в стене выдалбливается подходящее отверстие. Готовая ниша очищается от пыли и прочих загрязнений, и затем в нее устанавливается подрозетник. Закрепить его можно при помощи густой алебастровой смеси.

На этом подготовительные работы заканчиваются и можно переходить к разводке проводов.

Подключение интернет розетки

Каждая интернет розетка содержит клемник, к которому подключаются витые пары. Этот клемник нужно отсоединить от механизма розетки. Для этого нужно повернуть розетку к себе тыльной стороной и найти там белый фиксатор.

Данный фиксатор (стопорное кольцо) нужно немного повернуть по часовой стрелке до тех пор, пока съемная часть не отсоединится от корпуса розетки.

Если клемник стационарный, то ничего ни снимать не понадобится.

Зачистка витой пары

Отсоединив клемник от розетки, можно приступать к подсоединению интернет кабеля.

Для начала через заднюю часть съемного клемника нужно просунуть интернет провод.

После этого нужно очень аккуратно зачистить витую пару при помощи ножа, чтобы оголить жилы. Затем жилы необходимо расправить, подготовив их к соединению.

Важно! При зачистке витой пары нужно действовать очень внимательно и не давить ножом на защитную оболочку чересчур сильно, так как жилы легко повредить.

Далее следует самый важный момент — подключение жил витой пары в соответствии со схемой кроссировки, которая находится прямо на корпусе клемника.

Схема подключения интернет кабеля по цветам

Для того чтобы правильно подключить жилы витой пары сетевого кабеля к розетке, нужно разобраться, что означают цвета и цифры на клемнике. Крайне важно правильно соблюсти порядок подключения цветов интернет кабеля.

Существует 2 стандарта подключения: A и B. Для того чтобы понять, какую схему следует использовать, нужно, чтобы она дублировала схему проводящих каналов в розетке.

Важно! Для того чтобы не ошибиться с выбором схемы подключения, нужно обязательно проконсультироваться поставщиком интернет услуг, который подскажет, какая схема была задействована во время монтажа.

Теперь нужно разобраться с цветовой маркировкой. Каждая пара проводов обозначается одним цветом.

К примеру:

• Бело-коричневый — коричневый

• Бело-синий — синий

• Бело-оранжевый — оранжевый

• И так далее

Используя цветовую маркировку, можно подключать до 4-х витых пар, но для частных квартир обычно используется соединение 2-х витых пар.

Для более подробного разъяснения, можно рассмотреть схему подключения интернет розетки с обозначениями:

T568A — это, соответственно, вариант A, а T568B — вариант B.

Подключение проводов к сетевой розетке

Разобравшись со схемой, можно начинать подключать жилы интернет провода, вставляя их в соответствующие пазы на коробке.

Инфо! Перед подключением проводов их концы не зачищаются, так как надежное и правильное подключение обеспечивается самим механизмом контактной площадки.

На фото видно, что цвет каждого провода соответствует цветовой схеме, расположенной напротив каждого паза.

Для того чтобы обеспечить высокую прочность соединения, нужно углубить провода в пазах при помощи кроссировочного ножа (именно поэтому процесс обжимки интернет кабеля по цветам называют кроссировкой витой пары). А дальше контактные площадки розетки выполняют свое дело, надежно закрепляя провода на своих местах.

Как же действует такие площадки? На самом деле все довольно просто: эти площадки изготовлены в виде заостренных пластин, расположенных друг от друга на таком расстоянии, чтобы при опускании крышки на свое посадочное место, изоляция жил легко прорезалась лезвиями, и они коснулись сердцевин, которые проводят электрический сигнал. Именно такое соединение обеспечивает бесперебойную работу розетки.

Установка клемника в компьютерную розетку

Как только все манипуляции с соединением проводов были выполнены, клемник можно возвращать обратно в розетку таким же образом, каким он был оттуда изъят, и затем крепко закрутить стопорное кольцо.

После этого следует удостовериться в том, что подключение выполнено верно, для этого нужно подключить к розетке какое-нибудь устройство, например, модем — если он заработал, значит, все нормально. В случае же, если устройство не заработает, нужно будет проверять правильность подключения проводов и качество их обжатия.

Совет! Для того чтобы подключение было верным, лучше осуществлять его со специальным кабельным тестером.

После проверки работоспособности новой сети, можно подрезать торчащие жилы и приступать к монтажу розетки в уже устроенный в стене подрозетник.

Монтируем розетку

При установке ethernet розетки в подрозетник не нужно прибегать ни к каким ухищрениям — этот процесс полностью схож с процессом установки обычной электрической розетки. Но нужно обязательно проследить за тем, чтобы кабель аккуратно разместился в коробке, а уже только потом прикручивать розетку винтами.

После монтажа розетка для интернета оснащается декоративной накладкой. Потом вам только останется подключить интернет кабель к розетке.

Подобную схему подключения витой пары и монтажа розетки можно использовать для всех видов интернет розеток. Разве что, они могут отличаться формой и расположением контактных групп, а также способом установки, но суть подключения при этом нисколько не меняется.

Если есть необходимость в подключении к двум сетям, существуют двойные розетки 2хRJ-45, по конструкции и схеме подключения они не отличаются от стандартных сетевых розеток RJ-45. Одну интернет розетку на два выхода, очевидно, купить и установить дешевле, чем две одинарных.

Подключение интернет розетки своими руками доступно каждому пользователю, но стоит соблюдать правила соединения проводов витой пары и следовать цветовым и цифровым схемам, так как это наиболее важный момент при подключении такой розетки.

Как подключить интернет розетку — видео:

Видео о соединении витой пары:

Интернет через электрическую розетку 220 В

Если вы не хотите сверлить стены, кидать провода через весь дом или забыли смонтировать интернет-розетку, то в наше время существует вариант подключения интеренета в любом помещении, где есть розетка 220 В. Для этого вам понадобится PowerLine адаптеры, которые выглядит вот так:

Вы подсоединяете один такой адаптер к интернету, а другой уже в другой комнате просто коннектится с первым, такое вы можете проделать в каждой комнате, где нужен интернет и есть электрическая розетка, сам адаптер вы с помощью стандартной витой пары подключаете к компьютеру или ноутбуку.

Больше информации

Вопросы и ответы

Задать вопрос

Как подключить интернет розетку — все варианты подключения

В Советском Союзе понятие дизайна отсутствовало как таковое. Было прикладное художественное оформление, которое оставляло желать лучшего. Именно поэтому все было таким однообразным и подчас серым. В своих квартирах мы можем встретить висящие провода и черные выключатели. Но по современным стандартам хочется сделать все аккуратно и красиво. Чтобы спрятать кабель витую пару в стену или короб, необходимо знать, как подключить интернет-розетку на его окончании.

Виды и стандарты подключений

Современное телекоммуникационное оборудование от одного производителя используется в различных странах мира. Было бы очень неудобно, если бы у всех были свои стандарты связи и подключения. Поэтому были приняты единые нормы, которые дают возможность автоматизировать большинство задач.

Интернет перестал сегодня быть диковинкой и многие получают его у себя в доме по технологии «оптика в каждый дом» или по беспроводной сети. Но в любом случае при подключении роутера или модема фигурирует кабель, который именуется «витая пара». Обычно в нем имеется 8 жил. На каждом конце подключается коннектор 8P8C. Его привыкли называть RJ-45, но если мы хотим быть точными, то это не совсем верно. RJ-45 – это стандарт, а разъем имеет название 8P8C.

Раньше для коннекта с оборудованием необходимо было некоторые жилы перекрещивать между собой, чтобы оно стало работоспособным. Этот вопрос решился, когда в 2001 году американская ассоциация утвердила два стандарта подключения жил витой пары. Это стандарт TIA/EIA-568-B и TIA/EIA-568-А. Чаще всего сегодня используется подключение по первому варианту. Оно подразумевает такую последовательность жил: бело-оранжевый ‒ оранжевый (1‒2), бело-зеленый ‒ синий (3‒4), бело-синий ‒ зеленый (5‒6), бело-коричневый ‒ коричневый (7‒8). Во втором варианте вместо зелено-белого, подключается оранжево-белый, а вместо зеленого – оранжевый. Такой вариант необходим для сети стандарта 10BASE-T и 100BASE-T. Если вдруг вы что-то перепутаете, то не переживайте, современные роутеры рассчитаны на оба варианта, поэтому автоматически перекидывают сигнал.

Ввод кабеля в розетку

Все интернет-розетки бывают наружного и врезного исполнения. Каждый производитель может немного изменять механизм крепления кабелей, но сам принцип остается одинаковым.

Legrand (Легранд)

Схема подключения интернет-розетки Legrand

Розетка этого производителя имеет приятный внешний вид и один из лучших механизмов фиксации жил. Чтобы подключить ее нам понадобится сделать следующее:

• При помощи лезвий в рукоятках обжимного инструмента снимаем внешнюю изоляцию кабеля. Должны показаться все 4 пары. Разравниваем их, чтобы удобно было работать с ними.
• Берем розетку и снимаем лицевую панель. Для этого необходимо отвернуть всего один болтик, который ее фиксирует.
• Разворачиваем внутренний механизм. На задней грани видна белая рукоятка-фиксатор. Ее необходимо повернуть против часовой стрелки. После этого часть фурнитуры снимается.
• Основной корпус пока можно отложить, чтобы он не мешал. В той части, которую мы сняли, есть отверстие. Вставляем кабель так, чтобы белый фиксатор смотрел от нас.
• На верхней грани можно увидеть две нанесенные схемы с цветами под каждым номером. Схема А – это второй вариант подключения, о котором говорилось раньше. Схема В – это тот, который нам нужен.
• В согласии с расцветкой вставляем каждую отдельную жилу в фиксатор. Не беда, если они не войдут до конца.
• Далее берем основную часть, подключаем к ней тот элемент, в который мы только что вставили жилы и проворачиваем рукоятку по часовой стрелке. Когда фиксатор плотно сядет, дополнительные выемки протолкнут наши жилы на оставленное для них место.
• Теперь устанавливаем нашу розетку в подготовленное для нее гнездо и выкручиваем распорки.
• Крепим лицевую панель.

Возможные варианты подключения

Viko (Вико)

С этой розеткой не так все просто, как с предыдущей:

• Снимаем лицевую панель.
• Переворачиваем ее так, чтобы гнезда для жил витой пары оказались вверху, а лицевая часть смотрела на нас.
• На этом этапе нас ожидает сюрприз. Здесь нет абсолютно никакой маркировки и подсказок. Понадобится информация, которая приводилась в статье под стандартом T568-B.
• Зачищаем все жилы. Производитель не предусмотрел прокалывающего механизма.
• Вставлять их будем попарно, как описывалось раньше. Двигаться будем справа налево, в том положении, в котором мы расположили розетку.
• Зажимаем каждый кабелек при помощи болтика.
• Проверяем правильность подключения при помощи тестера. Если такого нет, то можно, не монтируя розетку в подрозетник, воткнуть кабель, который идет в компьютер. В свойствах подключения должно показать работоспособность.
• Если все в порядке, то прикручиваем лицевую панель и закрепляем розетку в стену.

Lezard (Лезард)

• Начинаем со стандартного откручивания лицевой панели.
• Теперь необходимо вытащить сам коннектор. Для этого нужно прижать фиксатор.
• Берем отвертку и вставляем в отверстие для кабеля и приподнимаем. Верхняя крышечка должна открыться.
• В согласии со схемой В вставляем жилы. Зачищать их не нужно. Чтобы утопить их глубже, можно использовать обратную сторону канцелярского ножа.
• Обрезаем лишние части жил и закрываем крышечку.
• Ставим назад фиксатор и прикручиваем панель.
• Монтируем в подрозетник.

Вот фотоинструкция:

Schneider (Шнайдер)

Эта розетка подключается по аналогии с другими. Часто она может быть двойной. В этом случае придется подвести два кабеля от роутера, т.к. параллельное соединение не поддерживается для сетевого оборудования. Подключение осуществляется при помощи цветов, там они расписаны по схеме А, просто замените местами пары 2‒3 и 5‒6, как указано выше. Если же вам попалась одинарная, тогда все немного сложнее.

• Снимаем декоративную панель.
• Вынимаем основной механизм, прижав два фиксатора.
• Далее из этого механизма вынимаем центральную вставку, а из нее заднюю крышечку.
• Продеваем кабель в эту крышечку и подключаем провода по указанной схеме.
• Собираем все в обратном порядке.

Теперь вы знаете, как правильно осуществить распарковку, а также самый распространенный стандарт. Для вас не станет проблемой подключение любой из розеток. Внешнюю можно использовать как удлинитель, если вдруг где-то перебило кабель – достаточно разрезать его в этом месте и вставить туда коннектор. Внутри коробки нанесены цветовые указатели, которые позволят вам не сбиться. Зафиксируйте кабель стяжкой, которая предусмотрена в конструкции.

что это? Схемы и способы обжима витой пары

Так как сайт у нас о Wi-Fi роутерах, и прочему сетевому оборудованию, то я просто должен был подготовить статью о витой паре – кабеле, которым соединяется сетевое оборудование между собой. С помощью которого подключаются компьютеры и другие устройства к маршрутизаторам и модемам. А еще, кабелем который называется витая пара, скорее всего у вас подключен интернет от оборудования провайдера до вашего маршрутизатора, или напрямую к компьютеру. Так же, практически все производители роутеров, кладут в комплект со своими устройствами сетевой кабель небольшой длины. Он нужен для подключения к маршрутизатору разных устройств (ПК, ноутбук, телевизор, игровая приставка и т. д.).

В современном мире развитие технологий передачи данных происходит по-настоящему высочайшими темпами. Вполне можно сказать «со скоростью света», ведь никого уже не удивишь передачей информационных потоков при помощи оптического волокна. Но при всех положительных функциональных характеристиках подобных кабелей связи у них есть несколько серьезных недостатков. Ключевыми из них являются дороговизна и хрупкость.

На данный момент необходимо очень сильно постараться, чтобы найти человека, который абсолютно не представляет, что такое Интернет или никогда им не пользовался. У огромного количества людей стоит дома персональный компьютер с доступом ко «всемирной паутине». Но чтобы «подвести» Интернет к домашнему ПК необходимо использовать удобный, надежный, а главное крепкий кабель. Вот тут на выручку уже много лет приходит кабель, получивший непонятное, на первый взгляд, название – витая пара.

Что такое витая пара?

Витая пара – это особый вид сетевого кабеля. Его основу составляют одна или несколько пар изолированных, а также скрученных между собой проводников (от их количества зависит категория кабеля). Количество витков на определенную единицу длины минимальное, но достаточное для того, чтобы значительно уменьшить взаимные наведения при передаче сигнала. Сверху витая пара, как правило, покрыта защитной пластиковой оболочкой.

В последнее время этот вид кабеля связи стал самым распространенным при создании локальных и структурированных кабельных сетей. Это произошло благодаря его дешевизне и легкости прокладки.

Основным недостатком витой пары является значительное затухание сигнала (до уровня не распознаваемости) на расстояниях свыше 100 метров. Но этот недостаток легко ликвидируется с помощью повторителей.

Виды

В зависимости от того, есть защита или нет, а также ее качества, различают несколько видов кабелей созданных по этой технологии:

• неэкранированная витая пара (UTP) – не используется никаких дополнительных защитных приспособлений;
• экранированная витая пара (STP) – используется медная сетка;
• фольгированная витая пара (FTP) — используется алюминиевая фольга;
• экранированная фольгированная витая пара (SFTP) — используется медная сетка и алюминиевая фольга.

При этом в некоторых видах экранированного кабеля могут использовать защиту вокруг каждой пары. Такой вид экранирования обеспечивает значительно лучшую защиту от различного рода наведений, как внутренних, так и внешних.

Категории кабеля «витая пара»

Всего на данный момент существует около 15 категорий витой пары. Они нумеруются от САТ 1 до САТ 8.2. В большинстве случаев категория имеет прямую зависимость от количества используемых пар для передачи информации, а также от количества витков, которые используются на единицу длины. Категории кабеля четко описаны в Американском стандарте проводки в коммерческих строениях.

Опишем кратко каждую из категорий:

• САТ 1 – всем известный телефонный кабель. В нем используется только одна пара. Применим исключительно для передачи голоса и создания подключений с помощью модема.
• САТ 2 – устаревший тип кабеля, состоящий из 2-х пар проводников. Он поддерживал передачу данных на скоростях менее 4 Мбит/сек. Часто использовали его в сетях token ring. Сейчас редко используется в некоторых телефонных сетях.
• САТ 3 – улучшенная версия предыдущего 2-х парного кабеля. Создана для обеспечения передачи данных на скоростях до 10 Мбит/сек. Сейчас очень часто продолжает встречаться в телефонных сетях.
• САТ 4 – еще один неиспользуемый на сегодня вид кабеля. Состоит из 4-х пар, имеет скорость передачи до 16 Мбит/сек.
• САТ 5 – именно кабели этой категории чаще всего и называют «витая пара» в классическом ее понимании. Состоит из 4-х пар. Скорость передачи варьируется от 100 Мбит/сек (используются 2 пары) до 1000 Мбит/сек (используются 4 пары).
• САТ 5е – улучшенная версия обычной 5 категории. Также состоит из 4-х пар. Кабель имеет те же скоростные характеристики, что и витая пара предыдущей категории. Сейчас эта категория является самой распространенной.
• САТ 6 – для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10000 Мбит/сек.
• САТ 6а — для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек.
• САТ 7 — для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек. Кабель этой категории должен быть экранированным.
• САТ 8 – находится на данный момент в разработке. Предположительно позволит передавать информационный поток со скоростью до 40 Гбит/сек. Должен иметь общий экран или экран для каждой пары.

Количество пар в одном кабеле может доходить до 100 штук! Посмотрите, как могут выглядеть разные виды (UTP, F/UTP, S/FTP, SF/UTP, U/FTP) и категории (от Cat.3 до Cat.7A) в телекоммуникационном каталоге LAN-ART.

Там же опубликованы фотографии бухт, на которые наматывается провод, можно узнать цену и характеристики товаров.

Способы и схемы обжима витой пары

Очевидно, что для присоединения кабеля к различной компьютерной технике или же к коммутаторам и маршрутизаторам, витая пара должна оканчиваться удобными и стандартизированными разъемами. В данном виде кабеля связи используется разъем RJ-45 (правильное название 8Р8С, но мы будем использовать привычное).

Для того, чтобы сеть, построенная на витой паре, работала правильно, необходимо в соответствующем порядке соединить контакты в коннекторах RJ-45. Сделать это необходимо, как с одного, так и с другого конца кабеля. Для удобства обжима все провода помечены стандартизированными цветами. Естественно, что обжимать кабель, при наличии достаточных знаний, можно и на собственное усмотрение, но для того, чтобы не было путаницы при объединении сетей лучше воспользоваться стандартными схемами обжима. Их существует всего две: прямой порядок обжима и кроссовый порядок обжим (перекрещенный).

1. Первая схема обжима (прямой) используется при соединении разнотипного оборудования, например, сетевая карта ноутбука и коммутатор.
2. Вторая схема обжима (кроссовый, или перекрестный) используется при соединении однотипного оборудования, например, двух ноутбуков (иногда для соединения компьютера с некоторыми старыми видами коммутаторов и хабов).

Для обжима кабеля используют специальное приспособление – кримпер (щипцы). Об этом я писал в статье: как обжать витую пару в RJ-45? Сетевой кабель своими руками.

А теперь непосредственно о порядке обжима. Рассмотрим схемы обжима витой пары категории 5, как самой распространенной на данный момент.

Схема обжима прямого кабеля

Такой кабель самый распространенный. Он подходит для подключения компьютеров, ноутбуков, телевизоров и т. д., к роутерам и другим сетевым устройствам.

• Первый вариант (тип Т586A): одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов. Лучше всего использовать это вариант.
• Второй вариант (тип Т568B). Одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов.

Кроссовый кабель: схема обжима

• Одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.
• Другая сторона имеет следующий порядок контактов (от 1 до 8) — бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.

Для изготовления гигабитного кроссового кабеля (с поддержкой скорости до 1 Гбит/с), нужно использовать немного другую схему:

• Один конец кабеля: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.
• Другой конец кабеля: бело-зеленый, зеленый, бело-оранжевый, бело-коричневый, коричневый, оранжевый, синий, бело-синий.

Развитие технологий передачи данных не стоит на месте. Теоретически возможно, что скоро витая пара станет устаревшим типом кабеля, но на данный момент – это самый используемый, надежный и дешевый вид сетевого кабеля.

— объяснение всех сетевых схем

Схема домашней сети — это схематический чертеж расположения домашней сети. Это поможет вам спланировать домашнюю сеть и найти для нее наилучшую схему. Но схемы домашней сети также используются как часть сетевой документации.

Большинство схем компоновки сетей представляют собой вариации нескольких распространенных схем компоновки сетей. В этой статье мы рассмотрим эти общие сетевые схемы. Мы собираемся начать с самой базовой схемы домашней сети и расширить ее до полной сложной домашней сети.

Под каждой раскладкой вы найдете описание с советами, плюсами и минусами раскладки.

Базовая схема домашней сети

Это самая простая схема домашней сети, которую вы можете иметь. У нас есть роутер со встроенным модемом и точкой доступа, которые мы получили от нашего интернет-провайдера. Такие маршрутизаторы обычно позволяют подключать до четырех устройств с помощью сетевого кабеля (UTP).

Плюсы

Если вы живете в небольшом доме и у вас ограниченное количество устройств, то эта базовая схема сети может вам подойти.Для этого не нужно покупать какое-либо сетевое оборудование, поэтому его очень просто настроить.

Минусы

Если вы посмотрите на эту схему сети, вы можете подумать, что это все, что мне нужно. Я могу подключить свой компьютер (-ы) к принтеру с помощью сетевого кабеля и подключить по беспроводной сети свои мобильные телефоны и / или ноутбуки.

Но у этой компоновки есть и обратная сторона. Вам нужно будет разместить маршрутизатор рядом с точкой, где в вашем доме будет подключение к Интернету. В большинстве случаев это скрыто в подсобном помещении или гараже.Диапазон беспроводной сети ограничен, поэтому у вас, вероятно, не будет хорошего беспроводного сетевого соединения с этой настройкой.

Вы можете подключить только четыре проводных устройства. Имейте в виду, что проводное соединение — лучшее из возможных. Итак, в идеале вы хотите подключить Smart TV, игровую консоль, принтер и т. Д. С помощью проводного соединения. Тогда 4 сетевых подключения — это немного.

Еще одним недостатком является то, что у вас нет полного контроля над маршрутизатором. Поэтому с точки зрения безопасности вы можете использовать свой собственный маршрутизатор вместо маршрутизатора от интернет-провайдера.

подсказок

Если вы используете эту схему, убедитесь, что вы изменили пароли по умолчанию для маршрутизатора. Пароль по умолчанию можно легко найти в Интернете, поэтому, чтобы сохранить вашу сеть в безопасности, начните с изменения паролей.

Также измените пароль, сетевой ключ безопасности из беспроводной сети и отключите WPS, если он включен в маршрутизаторе. Прочтите больше советов по защите вашей домашней сети здесь.

Схема домашней сети с модемом и маршрутизатором

По-прежнему довольно простая схема сети, но, как вы можете видеть на схеме сети, мы добавили собственный маршрутизатор.Если у вас есть оптоволоконное соединение из примера, вы получите модем только от своего интернет-провайдера. Модем может только настроить подключение к Интернету и доставить его на одно сетевое устройство.

Итак, теоретически вы можете подключить один компьютер к модему с помощью кабеля UTP, и у вас будет Интернет. Но чтобы использовать подключение к Интернету с несколькими устройствами, вам понадобится маршрутизатор. Большинство маршрутизаторов имеют порт WAN, который можно использовать для подключения к нему модема, при этом четыре сетевых порта остаются свободными для компьютеров и принтера.

Эту настройку также можно использовать для замены модема / маршрутизатора из первой схемы на ваш собственный маршрутизатор.

Плюсы

Всегда хорошо использовать собственный роутер. Они получают более частые обновления безопасности, вы будете иметь полный контроль над тем, у кого есть доступ к ним, переадресацией портов, vLAN и т. Д.

Опять же, эта установка может работать, если у вас небольшой дом или если вы можете разместить маршрутизатор рядом с комнатой, где вы чаще всего используете беспроводные устройства.

Минусы

Как и в случае с базовой схемой сети, вы можете подключить только ограниченное количество проводных устройств, и у вас будет плохое покрытие беспроводной сети в вашем доме.

Если у вас более четырех проводных сетевых устройств (компьютеры, игровая консоль, телевизор и т. Д.), Вам необходимо добавить сетевой коммутатор в схему вашей сети. Как вы можете видеть на этой сетевой схеме, мы добавили переключатель под маршрутизатором.

бывают разных размеров, от 4 до 48 портов. В обычной домашней сети вы должны использовать 8-портовый сетевой коммутатор. Имейте в виду, что вам нужен один порт для подключения коммутатора к маршрутизатору, поэтому вы можете эффективно использовать только 7 портов коммутатора.

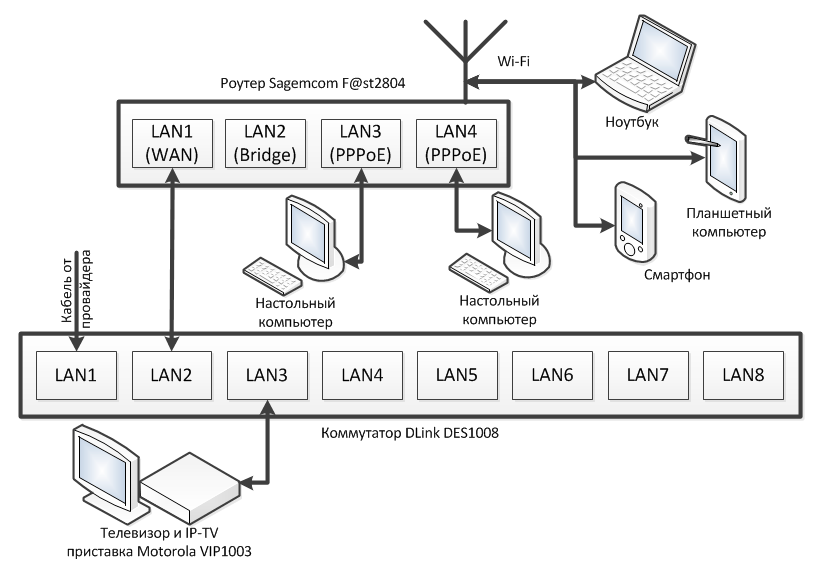

Различные варианты использования коммутатора

Использование коммутатора необходимо не только тогда, когда вы хотите подключить более 4 сетевых устройств, но также и тогда, когда вы не хотите тянуть все кабели к маршрутизатору. Например, у вас есть маршрутизатор в гараже, но большинство сетевых устройств находится на первом этаже.

Теперь вместо того, чтобы проложить несколько сетевых кабелей от первого этажа до гаража, вы также можете протянуть один кабель до гаража и установить переключатель на первом этаже.

Также возможно последовательное подключение сетевых коммутаторов.Делайте это только в том случае, если вы не можете протянуть отдельные кабели от коммутатора к маршрутизатору. Последовательное соединение будет иметь обратную сторону для производительности коммутатора 1, потому что ему также придется обрабатывать трафик от коммутатора 2. Кроме того, соединение между маршрутизатором и коммутатором 1 должно будет обрабатывать больше данных.

подсказок

Если вы добавляете коммутатор в свою сеть, также выберите модальный, который также имеет один или несколько портов PoE (Power over Ethernet). Таким образом вы легко сможете подключить к нему точку доступа.Хороший 8-портовый коммутатор с портами PoE — это Unifi US-8-60W.

Схема беспроводной сети

Также возможна полноценная беспроводная сеть. На этой схеме беспроводной сети все устройства подключены к сети без проводов. В этом примере мы используем отдельную точку доступа вместо встроенной точки доступа маршрутизатора.

Точки доступа могут одновременно подключать до 20 или 30 устройств. Таким образом, к одной точке доступа можно подключать все устройства в вашем доме, пока они находятся в пределах досягаемости.

Плюсы

Благодаря полностью беспроводной сети вам не нужно протягивать сетевые кабели через дом. Это может быть непростой задачей, если вы не ремонтируете свой дом. Еще одно преимущество такой схемы сети состоит в том, что вы можете использовать и размещать каждое устройство в любом месте.

Преимущество использования отдельной / выделенной точки доступа заключается в том, что вы можете разместить ее в наиболее оптимальном месте. Это обеспечит максимальную производительность беспроводной сети.

Минусы

Беспроводные сети могут страдать от помех от других устройств в вашем доме (например, микроволновых печей, сушилок и т. Д.). Но также стены и полы будут влиять на качество сигнала.

Наконечники

Если вы собираетесь использовать полностью беспроводную сеть, разместите точки доступа на каждом этаже. Таким образом вы добьетесь максимальной силы сигнала на каждом этаже.

Также выберите точку доступа, которая поддерживает MU-MIMO (многопользовательский, с несколькими входами, с несколькими выходами).Это позволяет нескольким устройствам использовать одну и ту же точку доступа одновременно. Только MIMO позволяет одному устройству использовать несколько подключений к точке доступа одновременно. Таким образом можно достичь более высоких скоростей между устройством и точкой доступа.

Расширенная сетевая диаграмма

Здесь вы видите схему расширенной домашней сети. У нас есть несколько коммутаторов и точек доступа, обеспечивающих хорошее покрытие беспроводной сети и эффективные проводные соединения. Эту схему можно использовать, например, для двухэтажного дома.

Всегда старайтесь подключать коммутаторы напрямую к маршрутизатору для обеспечения максимальной производительности. В этом случае мы использовали Edge Router X SFP (один из лучших на рынке маршрутизаторов с соотношением цены и качества), который поставляется с несколькими портами PoE. Таким образом, мы можем подключать к нему точки доступа и обеспечивать питание и подключение к сети, используя только один сетевой кабель.

Также точки доступа Unifi US-8-60W имеют порты PoE. Таким образом, мы можем легко подключить к нему IP-камеру или точку доступа.

Макет ячеистой сети

В ячеистой сети вы можете подключить несколько беспроводных точек доступа вместе. Не для создания одной большой беспроводной сети, а для расширения беспроводной сети (без использования кабелей). Если вы используете более 2 точек доступа в ячеистой сети, то сеть будет динамически находить наилучшее соединение.

Ячеистую сеть можно использовать дома, если вы не можете протянуть кабели через дом. Или его также можно использовать для расширения вашей сети на другое здание на вашей собственности (например, в гараж).

Если вы, например, снимаете дом, вы не можете просверлить отверстия, чтобы протянуть кабель до первого и / или второго этажа. С помощью ячеистой сети вы можете без проводов расширить свою сеть через весь дом. Как видно на схеме, вы можете подключить коммутатор к (принимающей) точке доступа. Это позволяет подключать несколько устройств за точкой доступа.

Минусы

Беспроводной сигнал всегда подвержен помехам. Сегодня ваша сеть может работать нормально, а на следующий день она может работать медленно и постоянно отключаться.Помехи от других устройств или соседних беспроводных сетей могут нарушить ваш сигнал.

подсказок

Если вы планируете использовать 3 или более точек доступа к сетке, всегда выбирайте бренд, поддерживающий самоформирование и заживление. При самоформировании сеть сама определит, какие связи являются лучшими.

Самовосстановление гарантирует, что в вашей сети всегда будут резервные соединения. Если точка доступа выходит из строя или выключается, сеть переключается на другую точку доступа для восходящего канала.

Unifi Amplifi — действительно отличная ячеистая сеть. Настроить очень легко и быстро.

Схема сети Powerline

Если вы хотите расширить свою сеть, но не можете протянуть дополнительные кабели Ethernet, вы можете использовать существующие электрические провода. С помощью адаптеров Powerline вы можете расширить свою сеть с помощью электрических проводов.

Адаптер Powerline вставлен в розетку и должен быть подключен к сети с помощью сетевого кабеля.Другие адаптеры могут транслировать беспроводную сеть и / или позволяют, например, подключить сетевой кабель к коммутатору или компьютеру.

Плюсы

Powerline действительно просты в использовании, это простые устройства plug and play, не требующие настройки. Также нет ограничений на количество адаптеров Powerline, которые вы можете использовать в одной сети. Возможность комбинировать как беспроводные адаптеры, так и адаптеры Ethernet делает его еще проще в использовании.

Минусы

Имейте в виду, что линии электропередач не предназначены для передачи данных.Любое электрическое устройство, подключенное к той же линии электропередачи, может вызвать проблемы с сигналом. Проблемы будут вызывать особенно устройства с большими двигателями, такие как стиральные машины, холодильники и т. Д.

Powerline работают лучше всего, когда вы используете их в одной электрической цепи. Часто они не работают через выключатели.

подсказок

Powerline отлично подходят для устранения той точки, к которой у вас нет сетевого подключения или которая находится вне зоны действия вашей беспроводной сети.Не используйте их как основную основу своей сети.

Лучше использовать ячеистую сеть, чем адаптеры Powerline. Используйте их только в том случае, если ничего не работает или у вас нет на это бюджета.

Совет по созданию схемы домашней сети

По мере роста ваших сетей рекомендуется документировать это. Запись IP-адресов сетевых устройств, их подключения и, возможно, даже именования, может помочь вам в дальнейшем устранении неполадок в сети.

Microsoft Visio или Lucidchart — отличные инструменты для создания отличных сетевых диаграмм.Схема должна дать общее представление о вашей сети. Как подключены устройства, имя и IP-адрес (в случае статического IP-адреса). Также может помочь записать марку / модель устройства.

Если у вас есть более крупная сеть, которую нужно документировать, вы можете использовать разные цвета подключения в зависимости от типа подключения. Так оранжевый может быть для оптоволоконного соединения, а синий, например, для UTP. Таким образом вы легко сможете распознать разные типы подключений.

Подведение итогов

Как видите, общая структура домашней сети практически такая же.У вас есть подключение к Интернету, модем / маршрутизатор, а затем вы расширяете его с помощью коммутаторов и точек доступа. Я надеюсь, что эта статья дала вам пару идей о том, как построить свою собственную сеть.

Если вам нужны дополнительные советы по настройке хорошей домашней сети, обязательно прочтите эту статью с большим количеством советов по созданию вашей сети.

Иконки, используемые в схемах, сделанных Freepik с сайта www.flaticon.com

: схемы домашней сети

Многие схемы домашней сети работают нормально, но большинство из них представляют собой вариации базового набора общих схем.Эта галерея содержит схемы для беспроводных, проводных и гибридных домашних сетей. Каждая сетевая диаграмма включает описание плюсов и минусов этого конкретного макета, а также советы по его созданию.

Все устройства, которые подключаются к беспроводному маршрутизатору, должны иметь рабочий сетевой адаптер. Подключение маршрутизатора к широкополосному модему с одним или несколькими встроенными адаптерами обеспечивает совместное беспроводное подключение к высокоскоростному Интернет-соединению.

Технически беспроводные маршрутизаторы позволяют десяткам компьютеров подключаться по каналам Wi-Fi. Практически любой домашний беспроводной маршрутизатор без проблем поддерживает то количество беспроводных устройств, которое есть в обычных домах. Однако, если все компьютеры Wi-Fi попытаются использовать сеть одновременно, следует ожидать снижения производительности.

Многие (но не все) маршрутизаторы беспроводной сети также позволяют подключать до четырех проводных устройств с помощью кабеля Ethernet. При первой установке такой домашней сети один компьютер следует временно подключить к беспроводному маршрутизатору кабелем, чтобы можно было выполнить первоначальную настройку беспроводных функций.Использование Ethernet-соединений после этого не является обязательным. Использование постоянных подключений Ethernet имеет смысл, когда компьютер, принтер или другое устройство не имеют возможности Wi-Fi или не могут принимать адекватный беспроводной радиосигнал от маршрутизатора.

Дополнительные компоненты

Для работы остальной части домашней сети подключение к сети маршрутизатора для доступа в Интернет, принтеров, игровых консолей и других развлекательных устройств не требуется.

Ограничения

Часть сети Wi-Fi работает только в пределах диапазона беспроводного маршрутизатора.Ассортимент оборудования Wi-Fi варьируется в зависимости от многих факторов, включая архитектуру дома и потенциальные источники радиопомех.

Если беспроводной маршрутизатор не поддерживает достаточное количество подключений Ethernet для ваших нужд, добавьте дополнительное устройство, например сетевой коммутатор, чтобы расширить проводную часть схемы.

На этой схеме показано использование маршрутизатора проводной сети в качестве центрального устройства домашней сети.

Основные соображения

Многие (но не все) маршрутизаторы проводной сети позволяют подключать до четырех устройств с помощью кабелей Ethernet. Все устройства, подключающиеся к маршрутизатору Ethernet, должны иметь работающий сетевой адаптер Ethernet.

Дополнительные компоненты

Для работы остальной части домашней сети подключение к сети маршрутизатора для доступа в Интернет, принтеров, игровых консолей и других развлекательных устройств не требуется.

Ограничения

Если маршрутизатор Ethernet не поддерживает достаточное количество подключений Ethernet, добавьте дополнительное устройство, например сетевой коммутатор, чтобы расширить макет.

и точки беспроводного доступа

На этой схеме показано использование гибридного маршрутизатора проводной сети и домашней сети точки беспроводного доступа.

Основные соображения

Большинство (но не все) проводных сетевых маршрутизаторов позволяют подключать до четырех устройств с помощью кабеля Ethernet. Точка беспроводного доступа использует один из этих доступных портов, но затем позволяет множеству (десяткам) устройств Wi-Fi присоединиться к сети.

Почти у любой точки беспроводного доступа к домашней сети не будет проблем с поддержкой определенного количества беспроводных устройств. Однако, если все компьютеры Wi-Fi попытаются использовать сеть одновременно, это может привести к снижению производительности.

Все устройства, подключающиеся к маршрутизатору Ethernet, должны иметь работающий сетевой адаптер Ethernet. Все устройства, подключающие точку беспроводного доступа, должны иметь работающий сетевой адаптер Wi-Fi.

Дополнительные компоненты

Сетевой доступ в Интернет, принтеры, игровые консоли и другие развлекательные устройства не требуются для работы маршрутизатора или точки доступа.

Вы можете выбрать, какие устройства подключать к маршрутизатору, а какие — к точке беспроводного доступа. Дополнительные сетевые адаптеры могут потребоваться для преобразования некоторых устройств Ethernet, особенно принтеров и игровых консолей, для работы в беспроводном режиме.

Ограничения

Часть сети Wi-Fi работает только в пределах диапазона беспроводной точки доступа. Диапазон оборудования Wi-Fi варьируется в зависимости от многих факторов, включая планировку дома и возможные радиопомехи.

Если беспроводной маршрутизатор не поддерживает достаточное количество подключений Ethernet, добавьте дополнительное устройство, например сетевой коммутатор, чтобы расширить проводную часть схемы.

Схема сети прямого подключения

На этой схеме показано прямое соединение без маршрутизатора или другого центрального устройства в домашней сети.

Основные соображения

Прямое соединение может быть достигнуто с помощью нескольких типов кабелей. Кабели Ethernet являются наиболее распространенными, но подойдут и более простые (медленные) альтернативы, включая последовательный кабель RS-232 и параллельные кабели.

Прямое соединение обычно используется игровыми консолями для поддержки сетевых игр для двух игроков (например, Xbox System Link).

Дополнительные компоненты

Для подключения к Интернету на одном компьютере должны быть установлены два сетевых адаптера: один для поддержки подключения к Интернету, а другой — для второго компьютера. Кроме того, необходимо установить программное обеспечение для совместного использования подключения к Интернету, чтобы второй компьютер имел доступ к Интернету. Если подключение к Интернету не требуется, эти элементы можно исключить из этого макета.

Ограничения

Прямое подключение работает только для одной пары компьютеров или устройств. Дополнительные устройства не могут присоединиться к такой сети, хотя другие пары могут быть подключены отдельно, как показано выше.

Схема беспроводной сети Ad Hoc

Эта диаграмма иллюстрирует использование специальной беспроводной сети в домашней сети.

Основные соображения

Использование специального режима Wi-Fi устраняет необходимость в сетевом маршрутизаторе или точке доступа в беспроводной домашней сети.Благодаря одноранговой беспроводной сети вы можете подключать компьютеры к сети по мере необходимости, не оставаясь в пределах досягаемости от одного центрального места. Большинство людей используют одноранговый Wi-Fi только во временных ситуациях, чтобы избежать потенциальных проблем с безопасностью.

Дополнительные компоненты

Для работы остальной части домашней сети не требуется подключение к сети специального макета для доступа в Интернет, принтеров, игровых консолей и других развлекательных устройств.

Ограничения

Все устройства, подключаемые через одноранговую беспроводную сеть, должны иметь работающий сетевой адаптер Wi-Fi.Эти адаптеры должны быть настроены для режима ad-hoc вместо более типичного режима инфраструктуры.

Из-за такой гибкой конструкции специальные сети Wi-Fi также труднее поддерживать в безопасности, чем сети, в которых используются центральные беспроводные маршрутизаторы и точки доступа.

Одноранговые сети Wi-Fi поддерживают максимальную пропускную способность 11 Мбит / с, в то время как другие сети Wi-Fi могут поддерживать 54 Мбит / с или выше.

Ethernet

На этой схеме показано использование концентратора Ethernet или коммутатора в домашней сети.

Основные соображения

Концентраторы и коммутаторы Ethernet позволяют нескольким компьютерам, подключенным к сети, подключаться друг к другу в сеть. Большинство (но не все) концентраторов и коммутаторов Ethernet поддерживают четыре или более соединений.

Дополнительные компоненты

Подключение к сети доступа к Интернету, принтеров, игровых консолей и других развлекательных устройств не требуется для работы остальной части этого макета домашней сети.

В эту базовую схему могут быть включены дополнительные концентраторы и коммутаторы.Соединение концентраторов и коммутаторов друг с другом увеличивает общее количество компьютеров, которые сеть может поддерживать, до нескольких десятков.

Ограничения

Все компьютеры, подключенные к концентратору или коммутатору, должны иметь работающий сетевой адаптер Ethernet.

Как показано, в отличие от сетевого маршрутизатора концентраторы и коммутаторы Ethernet не могут напрямую подключаться к Интернету. Вместо этого один компьютер должен быть назначен для управления подключением к Интернету, а все остальные компьютеры получают доступ к Интернету через него.Для этого на каждом компьютере может быть установлено программное обеспечение для совместного использования подключения к Интернету.

Технология домашних сетей HomePNA и G.hn

Эта диаграмма иллюстрирует использование технологии домашних сетей G.hn.

Основные соображения

В жилых домах исторически использовались три вида домашней проводки — телефонные линии (устройства HomePNA), линии электропередач и коаксиальные кабели (для телевизоров и телевизионных приставок). Возможность подключать устройства вместе с помощью этих разных типов кабелей и создавать проводную домашнюю сеть для всего дома разрабатывается группой под названием HomeGrid Forum.

В телефонных сетях HomePNA используется обычная домашняя телефонная проводка для передачи данных по домашней сети. Как и в случае с сетями Ethernet или Wi-Fi, для телефонных сетей необходимо, чтобы на каждом устройстве был установлен совместимый сетевой адаптер телефонной линии. Эти адаптеры подключаются к телефонным розеткам с помощью обычных телефонных проводов CAT3 (или иногда CAT5 Ethernet-кабеля).

Другие технологии, спонсируемые HomeGrid Forum, подпадают под стандарт G.hn (для гигабитных домашних сетей).Продукция G.hn включает адаптеры Powerline, которые подключаются к розеткам и имеют порт Ethernet для подключения линии к проводной домашней сети, а также аналогичные адаптеры, которые подключают телеприставки IPTV с помощью коаксиального кабеля к существующей широкополосной домашней сети.

Эти технологии могут быть полезны при подключении проводных устройств между комнатами или когда дом и ТВ-приставка расположены далеко друг от друга, и одно или оба устройства не поддерживают Wi-Fi.

Дополнительные компоненты

Когда доступно, устройства могут использовать стандартные соединения Ethernet или Wi-Fi вместо G.переходники hn.

Ограничения

Телефонные сети HomePNA в настоящее время используются редко, и такое оборудование сложно найти, в первую очередь из-за популярности устройств Wi-Fi. Технология G.hn также относительно нова, и традиционно трудно найти сертифицированную продукцию.

Схема домашней сети Powerline

На этой схеме показано использование оборудования HomePlug для построения домашней сети Powerline.

Основные соображения

В сетях Powerline используются обычные жилые электрические схемы для передачи данных по домашней сети.Доступное оборудование Powerline включает сетевые маршрутизаторы, сетевые мосты и другие адаптеры.

Для подключения к сети Powerline один конец адаптера подключается к стандартной электрической розетке, а другой подключается к сетевому порту устройства (обычно Ethernet или USB). Все подключенные устройства используют одну и ту же цепь связи.

Альянс HomePlug Powerline Alliance разрабатывает технологические стандарты, поддерживаемые совместимым оборудованием Powerline.

Дополнительные компоненты

Не все устройства в домашней сети должны быть подключены к маршрутизатору Powerline.Гибридные сети с устройствами Ethernet или Wi-Fi могут быть объединены с сетью Powerline. Например, мост Powerline Wi-Fi можно дополнительно подключить к розетке, чтобы беспроводные устройства могли подключаться к нему и, в свою очередь, к остальной части сети Powerline.

Ограничения

Телефонные сети HomePlug остаются менее популярными, чем альтернативы Wi-Fi или Ethernet. Сетевые продукты Powerline, как правило, труднее найти с меньшим выбором моделей.

Сети Powerline обычно не работают так надежно, если устройства подключаются к удлинителям или удлинителям.Для достижения наилучших результатов подключайтесь непосредственно к розетке. В домах с несколькими цепями все устройства должны подключаться к одной цепи для связи.

Максимальная пропускная способность сети Powerline HomePlug (версия 1.0) составляет 14 Мбит / с, тогда как новый стандарт HomePlug AV поддерживает более 100 Мбит / с. Электропроводка плохого качества, как в старых домах, может ухудшить работу сети Powerline.

Схема домашней сети с двумя маршрутизаторами

Базовые домашние сети обычно работают только с одним широкополосным маршрутизатором, но добавление второго маршрутизатора предоставляет больше возможностей для расширения и управления сетью.

Две сети маршрутизаторов предоставляют новые полезные возможности в нескольких ситуациях:

• Расширение проводной сети на основе одного маршрутизатора Ethernet для включения возможности Wi-Fi через второй беспроводной маршрутизатор.
• Создание подсети в общей домашней сети для ограничения доступа в Интернет определенных устройств или для изоляции сетевого трафика.
• Наличие работающего резервного устройства на случай отказа одного маршрутизатора.

Спасибо, что сообщили нам!

Расскажите, почему!

Как настроить домашнюю сеть — Руководство для начинающих

Сегодня почти в каждом доме или небольшом офисе есть локальная сеть и подключение к Интернету.

Домашняя сеть или сеть малого офиса позволяет использовать несколько устройств, например ПК, планшеты и т. Д. Для подключения друг к другу, а также для подключения к Интернету.

В этом руководстве вы узнаете, как построить и настроить домашнюю сеть или сеть малого офиса (SOHO) и подключить ее к Интернету.

Быстрые ссылки

Выбор проводной или беспроводной сети

Вы строите проводную или беспроводную сеть?

Ранние (до 2008 г.) домашние сети были в основном проводными сетями .

Проводные сети используют Ethernet по кабелю UTP и, как правило, быстрее беспроводных сетей, что является важным фактором, если вы геймер. На простой схеме проводной домашней сети ниже показан минимальный набор параметров с коммутатором и широкополосным маршрутизатором.

Преимущества проводной сети

• Быстро обычно от 100 Мбит / с до 10 Гбит / с
• Безопасный и надежный.

Недостатки проводной сети

• Не работает с устройствами, у которых нет порта Ethernet e.грамм. планшеты и смартфоны.
• Не так просто и быстро настроить, так как для этого требуются проложенные кабели. Однако вместо них можно использовать адаптеры Homeplug или Powerline.
• Посетителям и мобильным устройствам (ноутбукам) не так просто подключиться.

Основное применение

Используется для магистрали сети, то есть соединения между маршрутизатором, сетевыми коммутаторами и точками беспроводного доступа на разных уровнях (этажах).

Узнайте, как подключить домашнюю сеть

Домашние беспроводные сети

Беспроводные сети используют Wi-Fi., их легко и быстро установить, но обычно они медленнее, чем в проводных сетях. Дополнительные сведения см. В разделе Wi-Fi и Беспроводные сети.

Преимущества беспроводной сети

• Простота настройки с точки зрения конечного пользователя.
• Обеспечивает легкий доступ к смартфонам, планшетам и мобильным устройствам.
• Нет кабелей для прокладки.

Недостатки беспроводной сети

• Не так безопасны, как проводные сети, без надлежащей конфигурации, и их легко настроить небезопасно.
• Не так быстро, как в проводных сетях.
• Не такой надежный, как проводные сети.

Основное применение

Подключение периферийных устройств, таких как компьютеры, смартфоны, планшеты и т. Д.

В большинстве домашних сетей будет использоваться сочетание проводных и беспроводных .

Настройка домашней сети — компоненты и структура

Однако сегодня в большинстве домашних сетей и сетей небольших домашних офисов будет использоваться беспроводная сеть , или смешанная сеть, поскольку большинство людей используют смартфоны и планшеты, не поддерживающие Ethernet.

Основными компонентами, необходимыми для построения типичной сети дома / небольшого офиса, являются:

• Маршрутизатор или беспроводной маршрутизатор — Подключает сеть к Интернету.
• Точка беспроводного доступа — Используется для подключения устройств, оборудованных Wi-Fi, к сети.
• Ethernet-концентратор или коммутатор — используется для подключения устройств, оборудованных Ethernet.
• Кабель категории 5, категории 5e или категории 6 с разъемами RJ45.
• Телефонный кабель с разъемами RJ 10.
• Широкополосные фильтры.

Схема домашней сети ниже показывает структуру типичной небольшой домашней сети

Для большинства домашних сетей беспроводной маршрутизатор или концентратор, который соединяет сеть с Интернетом, будет основным компонентом домашней сети или сети небольшого домашнего офиса, и во многих случаях он будет единственным компонентом.

Беспроводной маршрутизатор обычно включает в себя точку беспроводного доступа, коммутатор Ethernet, модем DSL и маршрутизатор в одном корпусе.

В этом коротком видео показано, как использовать беспроводной домашний концентратор (BT) или маршрутизатор с по для создания домашней сети , подключенной к Интернету.

Видео заметки:

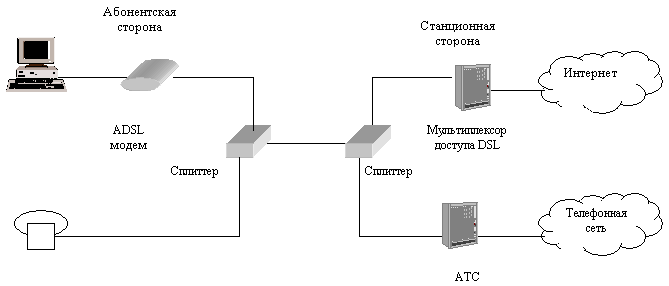

DSL-модем — преобразует цифровые сигналы в аналоговые сигналы, которые подходят для передачи по телефонной линии. Обычно он встроен в Интернет / широкополосный маршрутизатор и обычно не приобретается как отдельный компонент.

DSL / широкополосный фильтр — Используется для фильтрации сигналов DSL из телефонных сигналов, чтобы вы могли получить доступ к Интернету и использовать телефон одновременно. Часто входит в состав соединительной розетки.

Узнайте, как установить и настроить домашний маршрутизатор

Расположение беспроводного маршрутизатора

Беспроводной маршрутизатор необходимо подключить к телефонной линии, кабелю или точке доступа к оптоволоконной сети в вашем доме.

Поэтому большинство людей размещают беспроводной маршрутизатор рядом с основной телефонной розеткой.

Однако обычно вы можете изменить местоположение, используя телефонные удлинители или более длинные кабели WAN.

Примечание. Для кабелей WAN используются те же разъемы (RJ45) и кабели, что и для кабелей Ethernet.

Поскольку беспроводной маршрутизатор обеспечивает точку беспроводного доступа, вам следует по возможности разместить ее в центре, чтобы получить лучший беспроводной прием .

Нет

• Спрятать в шкаф
• Установить за диваном
• установить рядом с двигателями, микроволновыми печами, беспроводными телефонами

Проверка беспроводного сигнала

Самый простой способ проверить уровень вашего сигнала в различных местах — использовать inSSIDer Wi-Fi checker, приложение, которое вы можете установить на свой планшет или телефон Android.

Общая идея состоит в том, чтобы разместить беспроводной маршрутизатор в предпочтительном месте, а затем перемещаться по дому с помощью устройства проверки Wi-Fi inSSIDer и проверять мощность сигнала, а затем при необходимости корректировать местоположение.

Расширение домашней сети

В больших домах / офисах может быть невозможно подключить все устройства напрямую к беспроводному маршрутизатору, поэтому вам придется приобретать дополнительные сетевые компоненты.

Вы можете расширить свою домашнюю сеть на:

• расширение зоны покрытия Wi-Fi путем установки дополнительных точек беспроводного доступа или более мощной точки доступа.
• или вы можете расширить проводную сеть, проложив кабели в другие комнаты
• или используя ваши силовые кабели, установив домашние переходники . См. Как расширить домашнюю сеть

Настройка домашнего маршрутизатора

Для администрирования домашнего маршрутизатора вы получаете доступ к нему через веб-браузер и входите в систему, используя имя пользователя и пароль.

Перед тем, как разрешить устройствам подключаться к вашей домашней сети, вы должны внести некоторые основные изменения в параметры настройки по умолчанию вашего маршрутизатора.

Двумя важными из них являются SSID , используемый для доступа к маршрутизатору, и пароль администратора маршрутизатора . как имя пользователя / пароли по умолчанию хорошо известны и опубликованы в Интернете.

См. Разделы «Как установить и настроить домашний маршрутизатор» и «Настройка безопасной домашней сети Wi-Fi».

Подключение устройств Wi-Fi

Стандартный способ подключения устройства Wi-Fi к сети Wi-Fi — это подключение к сети и ввод пароля при появлении запроса.

Однако большинство современных маршрутизаторов / концентраторов Wi-Fi поддерживают функцию под названием WPS (защищенная настройка Wi-Fi). Что обычно включает в себя нажатие кнопки на маршрутизаторе wi_fi и соответствующей кнопки подключения WPS на Устройстве.

После этого устройства подключаются, не требуя ввода пароля. См. Wiki на WPS

IP-адреса домашней сети

Всем вашим устройствам потребуется IP-адрес.

Это обеспечивается автоматически службой DHCP , которая по умолчанию предоставляется домашним маршрутизатором.
