Анкерный болт — разновидности, применение и особенности монтажа анкеров по бетону

Анкерный болт (от нем. Anker — якорь) – это крепежный элемент, соединяющий объекты с бетоном. Он универсален и применяется как в промышленности, в быту, и надежно прикрепит любой объект к полу, стене или на потолке. Анкеры могут использоваться для всего – от прикрепления строения к его фундаменту до установки тяжелого промышленного оборудования к полу на фабрике.

В нашем каталоге можно купить анкерные болты разных видов. Каждый тип имеет свои собственные преимущества, размеры, и функции. Также делятся по типу установки. Болт состоит из 2 основных частей: само основание и крепежный элемент (гайка, кольцо или крюк). Чаще всего встречается болт с гайкой, так как ее можно закрутить на болт с помощью обычного гаечного ключа.

При  надлежащей установке они образуют прочную и долговечную связь объекта с поверхностью. Такие болты можно приобрести как в строительных магазинах, так и у производителя напрямую.


Преимущества анкерных болтов

  • Обеспечивают надежную, долгосрочную фиксацию.
  • Их очень легко устанавливать на любую поверхность.
  • Рассчитаны на довольно большой вес и давление конструкции.

Анкерные болты по типу установки

Классический тип – это анкеры, вставляющиеся на месте. Эти болты вставляются в бетон, пока он еще не засох, резьбовой частью наружу. Когда бетон засыхает, болт остается внутри, и объекты могут быть закреплены к нему гайкой, накручивающейся на резьбу. Они часто используются в новых строительных проектах, когда известно расположение стен и других элементов, которые нуждаются в присоединении к фундаменту.

Другой тип – это болт, который устанавливается в бетон после того как он засохнет. Такие болты требуют просверленного отверстия, и их можно закрепить на месте с помощью эпоксидной смолы или же анкер сам закрепится с помощью распорок, если это предусмотрено конструкцией.

Для строительства и подобных задач этот вид болта может быть очень полезен, но очень важно установить их правильно, иначе вся конструкция может быть неустойчивой, что может привести к плачевным последствиям.

Виды анкеров

Клиновый анкерный болт

Является одним из самых востребованных видов крепежных элементов из-за своей прочности, стойкости к коррозии и легкости монтажа. Клиновый болт вставляют в отверстие на 1,2 сантиметра шире, чем клиновый элемент и на 16 мм глубже, чем длина самого болта. После того как болт будет вставлен, открывается клиновый механизм и распирает отверстие для надежного закрепления болта.

Гильзовый анкерный болт


Гильзовый болт имеет внешнюю оболочку, которая раздвигается и закрепляет его крепко в отверстии. После установки в отверстие его оболочка раздвигается на 4,5 сантиметра. Такой вид анкерного болта хорошо подходит для работы с бетонными или кирпичными поверхностями.

Забивной анкерный болт


Такие болты очень крепкие и устанавливаются с помощью молотка. Болт вставляется в отверстие, просверленное на ширину болта и на него крепят шайбу и гайку. За распорку втулки отвечает специальный механизм, по которому нужно ударить, чтобы активировать механизм. Болт нужно вставить в отверстие и ударить по нему молотком, чтобы открыть распорки.

Анкерный болт с гайкой


Такой болт подходит для кирпича, бетона и бетонных блоков. Длинные анкеры подойдут для мягких материалов. Просверлите отверстие на 3 см глубже, чем длина болта, поместите болт в отверстие, закрутите гайку на болт и затяните ее.

Анкерный болт с крюком


Это самый обычный болт, но вместо гайки у него установлен крюк. Обеспечивает удобство при работе с навесными конструкциями. Гайка также стоит у изголовья болта и выступает лишь как регулятор распорной втулки, обеспечивающий надежное крепление конструкции к поверхности.

Одно из главных преимуществ такого типа – это то, что закрепленный объект можно снять когда вам угодно.

Анкерный болт с кольцом


На его верхней части установлен крепеж в форме кольца или, иногда, полукольца. В то время как принцип его работы такой же, как и у болта с крюком. Однако, этот болт не сам закрепляет конструкцию а объекты крепятся на кольцо, а сам болт – это опорная точка. На нем удобно крепить навесные объекты, различные цепи и тросы.

Двухраспорный анкерный болт


Рекомендуемые товары

Ошибка получения цены товара «Анкерный болт 20*110 мм»

У такого типа распорочные клинья расположены в двух местах: в основании и в изголовье для уменьшения воздействия вибрации и лучшего закрепления. Анкер с двойным расширением устанавливается в отверстие на 3 см глубже длины болта, затем в него вставляется стальной болт и закручивается. После установки болта в анкер, если он плотно закреплен, раскрываются 2 части распорочных клиньев. Он имеет сильный хват из-за чего его можно использовать в мягких материалах и устанавливать на него очень тяжелые конструкции.

Как правильно использовать анкеры

Если вы собираетесь прикреплять необходимый объект к стене, полу или потолку, сделанному из кирпича, бетона или гипсокартона, анкерный болт лучший крепеж, который поможет вам это сделать. Есть много видов анкерных болтов, некоторые из которых должны быть установлены во влажный цемент, а другие — после того, как бетон засохнет. Проконсультируйтесь с профессионалами СтройМашСервис, если вы хотите выбрать подходящие анкерные крепежи для вашего проекта.

Подготовка

Сначала нужно определить размер болта и крепежного элемента, которые будут удерживать все, что вы будете прикреплять к поверхности. Болты стоит выбирать такие, чтобы они выдерживали необходимую нагрузку, но размещать их слишком близко друг к другу нельзя, поскольку это может повредить поверхность.

Факторы, влияющие на прочность, включают в себя вес, который должен выдерживать болт, силу напора на болт и температуру, в которой он будет находиться. Существуют различные типы анкерных болтов, подходящие для разного рода работ.


Выберите подходящий болт в соответствие с вашими целями

Определитесь с областью и моментом установки болта. Собираетесь ли вы устанавливать его в еще не засохший или в уже затвердевший бетон. Если необходимо, проделайте отверстие поверхности с помощью дрели или шило. Для гипсокартона предпочтительнее шило, чтобы избежать затупления сверла и повреждения поверхности.

Однако, при установке в поверхность из бетона кирпича или другого камня стоит воспользоваться сверлом по камню. Для установки болта в гипсакартон нужно проделать отверстие диаметром немного меньше чем диаметр болта.

Установка

Поместите анкер в отверстие. Если понадобится, вбейте его молотком. Он должен плотно прилегать к стенкам отверстия.Вкрутите болт в резьбовой вал анкера и сразу затяните его. Распорки анкера должны раскрыться и вцепиться в материал, не дав болту выскочить.

Инструменты, которые могут вам понадобиться:

  • Молоток
  • Отвертка
  • Дрель
  • Шило
  • Сверло по камню

Как вытащить анкерный болт из бетона

Анкерные болты обычно закрепляются в бетоне. Чтобы удалить анкерный болт из бетона, все, что нужно, это выкрутить болт из анкера. Изредка возникают проблемы с упрямыми крепежами, которые не хотят откручиваться; в таком случае придерживайтесь представленной ниже инструкции.


Шаг 1

Подберите торцевой ключ по размеру гайки болта. На многих болтах размер напечатан сверху шляпки.

Шаг 2

Выверните болт из бетона с помощью ключа. Если он заржавел, смажьте его маслом, соляркой, бензином или антифризом и дождитесь, пока жидкость впитается. После того как она впитается, попробуйте ключ еще раз.

Шаг 3

Если болт упрямится и не выходит, стоит попробовать съемник.
Присоедините съемник к дрели и поместите на болт. Просверлите бетон до основания болта. Вытащите болт с помощью плоскогубцев.

Шаг 4

Вставьте шило в отверстие. Дайте шилу несколько резких ударов молотком, пока оно не прорежется до основания. Уберите части болта с помощью плоскогубцев.

Шаг 5

Если ни один из предыдущих методов не помог, отпилите шляпку болта болгаркой. Отшлифуйте или вырежьте верх болта так, чтобы он находился ниже поверхности бетона. Удалите мусор и залейте отверстие бетоном.

Заключение

При работе с анкерными болтами в строительстве, работник должен соблюдать строительные нормы, включающие размер болтов и необходимое расстояние между ними. Цель установки заключается в том, чтобы распределить нагрузку конструкции равномерно по всем точкам, уменьшая нагрузку на каждый отдельный болт или участок бетона. Инженер или архитектор должны рассчитать производимое давление и нагрузку, для того чтобы удостоверится, что болты будут установлены правильно.


Главный недостаток этих болтов это то, что, после установки, их нельзя вытащить, не выбив кусок бетона. В ситуации, когда болт является лишь дополнительным элементом конструкции эта проблема не так важна, но это становится помехой, когда болты закрепляют тяжелое промышленное оборудование. Если завод, например, переоснащается для производства других предметов, старые болты могут сильно помешать.



Принцип действия анкерных болтов: применение, нагрузки, особенности

Анкерный болт — это крепежная деталь высокой прочности, встроенная  в бетон и используемая для крепления, других опор к фундаменту, массивных конструкций. Анкерные болты широко используются в строительной индустрии, дорожных системах, энергетических установках. Они являются важным методом крепления габаритных и массивных конструкций к прочному фундаменту. Основное задача — предотвращение разрушения или повреждения.

В масштабных строительных проектах для соединения конструкций с фундаментом для повышения сейсмостойкости, анкерные болты способны обеспечить надежное крепление. Также анкерные часто называют литыми, исходя из специфики их производства. Мощные болты монтируются в бетонные основания. Как только происходит затвердение бетона, конец болта с резьбой прикрепляется к детали, который соединяет болт с конструкцией.

С анкерными болтами удается свести к минимуму вероятность ошибок при монтаже. Если устанавливать крепеж в мокрый бетон, задача усложняется. Только после полного застывания анкерный болт сможет выдерживать предполагаемую нагрузку.

Зачем нужен анкерный болт и его разновидности

Существует несколько различных типов анкерных болтов, которые определяют сферу их применения. Перед выбором крепежа внимательно изучите плюсы и минусы каждой конструкций, чтобы обеспечить надежное соединение с учетом факторов воздействия и условий эксплуатации.

  1. Клиновой анкерный болт. Фиксируется по принципу распирания отверстия. В этих крепежах на конце есть клин, который  в сочетании с крепежной втулкой обеспечивает надежного соединения в бетонной конструкции.  Для правильного монтажа нужно монтировать болт глубоко. Чтобы, даже прилагая чрезмерную силу, невозможно было его вытащить. Отверстие должно быть примерно на 1,6 см глубже, чем длина самого болта.
  2. Гильзовый. Увеличенный диаметр анкерного болта за счет внешней оболочки. Она фиксирует положение детали. После установки оболочка раздвигается до 5 см. Этот тип анкерного болта подходит для работ с бетоном и кирпичом.
  3. Забивные крепежные детали. Для их монтажа используют молоток. Фиксируются с помощью гайки или шайбы. Распорки открывают только после того, как болт попадает в отверстие.
  4. Анкерный болт с гайкой. Применяют для твердых поверхностей. Если выбрать длинные анкера, их можно использовать для мягких покрытий. Лазейка для крепежа должны быть на 3 см длиннее его.
  5. С крюком. За счет крюка, который в этой модели заменяет гайку, анкерные болты подходят для работы с подвесными конструкциями.
  6. С кольцом. На верхней части детали есть закругленная форма. По принципу работы имеет много общего с анкером с крюком. На кольцах удобно крепить подвесные потолки или тросы в ходе выполнения строительных работ.
  7. Двухраспорный болт. Главное отличие заключается в наличии двух клиньев. Они способствуют усилению прочности соединения. Такой анкер способен обеспечить надежное крепление, независимо от условия эксплуатации и воздействия внешних факторов, например, вибраций. Можно использовать даже в работе с пористыми поверхностями.

#PRODUCTS# Чтобы выбрать наиболее подходящий болт, существует ряд факторов, которые необходимо учитывать с точки зрения требований, предъявляемых к изделиям с учетом коррозии, прочности и физической среды. Сталь и углерод анкерных болтов обычно используются для изготовления крепежей, поскольку они представляют собой долговечные материалы с достойными физическими свойствами. Болты из нержавеющей стали устойчивы к коррозии, способны сохранять свою форму и прочность даже при высоких температурах и экстремальных условиях.

Из чего изготавливают анкерные болты

Поскольку болты предназначены для работы с массивными конструкциями, их состав должен гарантировать прочное соединение. Наиболее распространенными материалами считаются:

  • конструкционная сталь. Демонстрирует отличные эксплуатационные свойства в работе с тяжелыми конструкциями;
  •  сталь с усиленной защитой от коррозии. В состав добавляют легирующие компоненты. Это усиленная формула для предотвращения коррозии. Такие виды крепежей можно использовать в условиях повышенной влажности;
  • латунь. Алюминиево-цинковые соединения актуальны для применения в бытовых условиях.

Принцип работы с анкерными болтами

При установке анкерного болта в бетон важно оценить выдерживаемые нагрузки. Поскольку бетон считается неоднородным материалом, в месте крепления важно предотвратить всевозможные сдвиги.

Профессионалы руководствуются принципом, что при монтаже болта образовывается сила трения. В качестве распорки выступают дюбели или металлические цанги. Если неправильно подобрать анкер с учетом возлагаемых на него функций, есть вероятность разрушения, отсутствия фиксирующего положения, изгиба, коррозия.

Если рассматривать строительную сферу применения анкерных болтов, при возведении мостов, зданий, массивных конструкций, последствия неграмотного выбора крепежной системы может привести к существенным убыткам и катастрофическим последствиям.

Во избежание подобных ситуаций рассчитывают предельно допустимые нагрузки болтов. В стандартах СНиП прописывают алгоритмы расчета, рекомендации по монтажу. Востребованные на рынке крепежные детали применяют для:

  • возведения колонн;
  • строительства балок, перекрытия плитами;
  • оконных и дверных проемов;
  • козырьков и навесов;
  • строительства сооружений;
  • подвесных работ и других целей.

Монтаж анкерных болтов: важные детали

В работе с поверхностью из бетона есть два способа монтажа анкеров – в мокрый бетон либо готовую застывшую поверхность. В первом случае болты изначально фиксируют на арматурном каркасе с помощью сварки. После этого можно заливать раствор. Во втором случае работают по принципу создания отверстия для дальнейшего монтажа.

Для формирования отверстия нужно:

  • обозначить размещение детали;
  • просверлить лазейку на 1,5-2 сантиметра длиннее стержня. Диаметр отверстия определяется маркировкой крепежной детали;
  • устранить образовавшийся от сверления мусор.

Анкер с гайкой применяют в тех случаях, если нужно закрепить конструкции незначительной толщины. Проще всего забивать молотком, а гайку закрутить ключом. Для демонтажа болтов достаточно ослабить гайку и удалить крепеж.

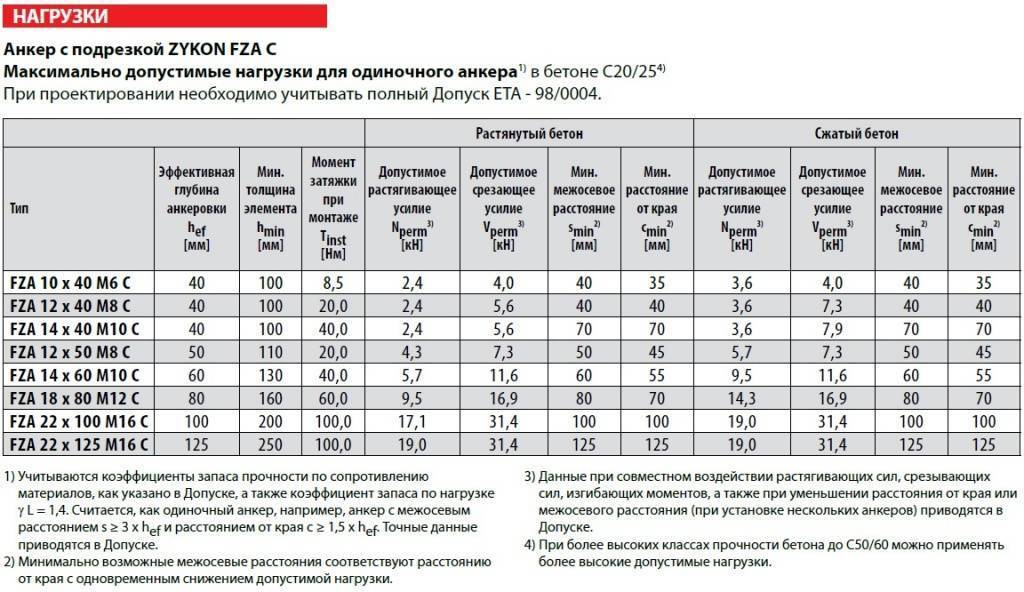

Свойства анкерных болтов и нагрузки

Основное назначение анкерных болтов – крепеж и надежная фиксация соединения. Воздействовать на него могут две силы. Сила упора образовывается в том случае, если на крепеж оказывается перпендикулярное влияние с целью сломать или вырвать.

Сила трения формируется при возникновении нагрузки вдоль оси анкера. Удерживается болт в случае этой силы за счет трения своих элементов и основания, в которое он вмонтирован.

Способы воздействия могут возникать вместе или по отдельности. Во избежание деформации конструкция должна быть прочно закреплена по всем правилам монтажа. Еще одно важное правило заключается в том, что материал основания должен быть предназначенным к подобным нагрузкам. Существует максимально допустимые нагрузки по каждому типу поверхности.

Принцип действия анкерного болта: в чем его достоинства

Существует ряд преимуществ при использовании качественного анкера:

  • болты выдерживают высокие нагрузки, поэтому отлично зарекомендовали себя в строительной индустрии. Востребованные на рынке изделия благодаря своей нагрузочной способности;
  • расширенный модельный ряд болтов, поэтому легко подобрать подходящий вариант в зависимости от специфики монтажа;
  • эксплуатационные свойства углеродистой стали. Прочный материал не поддается коррозии;
  • простота монтажа. Не потребуется специальное оборудование и много времени для установки болтов по правилам монтажа;
  • с помощью анкерных болтов можно укреплять существующие конструкции;
  • устойчивость к постойным факторам воздействия. Например, при вибрации детали не расшатываются, не сгибаются и сохраняют свои свойства.

К недостаткам относят стоимость анкерных болтов и необходимость создания отверстия в основании.





Анкерный болт: какие виды поломок встречаются?

Поскольку болты подвергаются большим нагрузкам, существует несколько последствий, вызванных неправильным монтажом или выбором типа крепежа. Каждый анкерный болт может выдерживать определенные нагрузки. Получить информацию об этом можно путем расшифровки маркировки. По ГОСТу определяется перечень поломок, которые могут случиться в крепежном соединении:

  • вырывание болта с фиксирующей поверхности. Различают поверхностное или частичное вырывание;
  • вырыв основной платформы. Из-за воздействия сильных нагрузок на само основание может произойти полная поломка;
  • изгиб болтов. Чаще всего случается во время монтажа;
  • плавление. При влиянии недопустимых высоких температур болты могут плавиться.

В стандартах ГОСТа прописаны требования хранения, эксплуатации, монтажа, производства анкерных болтов. Они имеют маркировку свою маркировку. Изучите свойства болтов перед монтажом, чтобы не допустить поломок и обеспечить долговечное соединение. Нужно не забывать и о расчете допустимой нагрузки и технических характеристиках болтов.




Что такое анкерные болты? Использование, размеры и свойства

Блог ThePipingMart Крепеж Что такое анкерные болты? Использование, размеры и свойства

17 января 2023 г. 17 января 2023 г. | 17:08

Если вы работаете в строительной отрасли, скорее всего, вы слышали об анкерных болтах. Но что это за болты и почему они так важны? В этом сообщении блога подробно рассматриваются анкерные болты и их применение.

Анкерные болты — это крепежные детали, которые прикрепляют предметы или конструкции к бетонным или кирпичным стенам. Обычно они изготавливаются из стали, но также могут быть изготовлены из цинка, алюминия, латуни, бронзы, меди и нержавеющей стали. Анкерные болты бывают разных форм и размеров в зависимости от применения и могут быть рассчитаны на нагрузку до 50 метрических тонн!

Анкерные болты выполняют две основные функции. Во-первых, они обеспечивают анкерное крепление и соединяют два компонента. Во-вторых, они распределяют силы между двумя компонентами как можно более равномерно. Это особенно важно, если учесть, что анкерные болты должны выдерживать большой вес, не ломаясь и не выскальзывая из-под нагрузки.

Чтобы анкерные болты правильно выполняли свою работу, отверстие, в которое вставляется болт, должно быть правильно просверлено. Отверстие должно быть как минимум в два раза шире диаметра самого болта и немного глубже длины болта, чтобы было достаточно места для того, чтобы он мог сидеть на одном уровне с его поверхностью после правильной затяжки. Кроме того, все открытые поверхности должны быть очищены перед установкой, чтобы предотвратить коррозию с течением времени.

Анкерные болты Применение

Анкерные болты, также известные как бетонные анкеры, представляют собой многоцелевые крепежные детали, используемые в различных строительных работах. Их можно использовать во многих материалах, от бетонных фундаментов и рам до стальных конструкций. Анкерные болты невероятно универсальны; их можно использовать как постоянные болты или со съемными приспособлениями. Кроме того, они бывают разных размеров и форм, чтобы соответствовать различным проектам. Анкерные болты являются незаменимой частью любого серьезного строительства или ремонта, предлагая гибкость и безопасность в надежной упаковке.

Анкерные болты Свойства

  • Анкерный болт — это крепеж, используемый для соединения несущих и ненесущих элементов с бетоном.
  • Анкерные болты
  • изготавливаются из различных материалов, включая углеродистую сталь, нержавеющую сталь и оцинкованную сталь.
  • Наиболее распространенным типом анкерных болтов является распорный болт, который расширяется при затягивании, создавая надежное соединение.
  • Другие анкерные болты включают вставные анкеры, клиновые анкеры и анкерные втулки.
  • Размер и тип анкерного болта, необходимого для конкретного применения, зависит от поддерживаемой нагрузки и используемого бетона.

Размеры анкерных болтов











9005 0
Размер Длина Крюк Длина резьбы
3/8 6 1 1/2
3/8 8 1 1/2
3/8 10 1 1/2
3/8 12 1 1/2
1/2 6 1 2
1/2 8 1 2
1/2 10 1 2
1/2 12 1 2
1/2 14 1 2
1/2 16 1 2
1/2 18 1 2
1/2 20 1 2
1/2 24 1 2
5/8 6 2 4
5/8 8 2 4
5/8 10 2 4
5/8 12 2 4
5/8 14 2 4
5/8 18 2 4
5/8 20 2 4
5/8 24 2 4
3/4 6 3 4
3/4 10 3 4
3/4 12 3 4
3/4 14 3 4
3/4 16 3 4
3/4 18 3 4
3/4 24 3 4
3/4 30 3 4
3/4 36 3 4
7/8 12 3 5
7/8 14 3 5
7/8 18 3 5
7/8 24 3 5
1 14 3 6
1 15 3 6
1 16 3 6
1 18 3 6
1 20 3 6
1 24 3 6
1 30 3 6
1 36 3 6
1 36 4 6
1 1/4 18 3 6
1 1/4 24 3 6

Вывод:

Анкерные болты играют решающую роль в любом строительном проекте, обеспечивая надежное крепление между двумя компонентами и равномерно распределяя силы между ними. Эти болты должны быть установлены в соответствии с техническими характеристиками размера и чистотой, чтобы оставаться надежными в течение долгого времени без коррозии или проскальзывания из-за износа. При правильной установке на анкерные болты можно рассчитывать на многолетнюю надежную службу в любом строительстве!

Рачана Сингх

Рачана — целеустремленная и амбициозная молодая женщина, сделавшая себе имя в металлургической промышленности. С первых дней работы в отрасли Рачана демонстрировала природный талант к решению проблем и внимательное отношение к деталям. В свободное время она любит читать о последних достижениях в отрасли, а также изучать новые способы внедрения инноваций и улучшения существующих процессов.

Анкерные болты: описание спецификаций и типов

Анкерные болты прикрепляют несущие конструкции к бетонным конструкциям. В производственной отрасли анкерные болты обычно крепят к бетону оборудование, конструкционные полозья и сосуды. Один конец анкерного болта ввинчивается в бетон, а открытый конец с резьбой соединяется с оборудованием. Есть много типов. Некоторые из распространенных — это L-образные двухконечные стержни с пластиной, шпилькой с приварной головкой и клиновым типом. В этой статье вы узнаете подробности о каждом типе анкерных болтов, процессе выбора и ответственных сторонах, участвующих в установке.

Типы анкерных болтов

Анкерные болты с изогнутыми стержнями

Эти стальные стержни имеют резьбу на одном конце, а другой конец загнут в виде крючков. Эти крючки встраиваются в бетон или кирпичную кладку. Они бывают двух типов: L или J. Изогнутые стержни широко используются в указателях, столбах и других стальных конструкциях.

Предоставлено: Portland Bolt

Двусторонние стержни с пластиной

Эти типы анкеров имеют форму двусторонних стержней с пластинчатой ​​шайбой на одном конце. Пластина часто приваривается к самому анкерному болту или приваривается к гайке, залитой в бетон. Плоские болты широко используются при строительстве колонн зданий, дорожных знаков, фонарных столбов и других конструкций.

Анкерные болты с головкой

Эти болты имеют кованую головку на одном конце, обычно имеющую шестигранную или квадратную головку. Головка упирается в бетон. Если металлическая пластина приваривается к каждой стороне болта, то они классифицируются как пластинчатые анкеры. Эти пластинчатые анкеры по-прежнему классифицируются как анкерные болты с головкой. Эти типы креплений обеспечивают приятный вид поверхности без торчащих гаек и болтов. Они применяются для различных строительных применений, таких как перила моста, фонарные столбы и т. д.

Клиновые болты

Эти крепежные детали состоят из стального круглого стержня с резьбой на одном конце и заклепкой на другом конце. «Swedge» означает, что у них много углублений, которые позволяют им лучше сцепляться с бетоном. Они находят широкое применение в строительстве балок и опор.

Выступы Swedge, любезно предоставлено: TSA Manufacturing

Выбор правильного анкерного болта

Когда вы соединяете часть оборудования с бетоном, она должна держаться в течение всего срока службы. Вот почему так важно выбрать правильные анкерные болты для вашего применения. Есть много вопросов, которые следует учитывать при выборе анкерного болта для крепления объекта к бетонной конструкции. Во-первых, важно определить размер отверстия под анкерный болт и его длину. Некоторые анкерные болты предназначены для бетона, а другие для цемента или кирпичной кладки. Выбор правильного крепежа зависит от основного материала, к которому прикрепляется объект.

Как правило, предпочтительный метод крепления включает в себя непосредственное литье их в бетон до отверждения. Однако строительные подрядчики не всегда знают необходимое место крепления из-за опоздания или еще не определенного оборудования. В таких случаях засверливаемые анкеры крепят оборудование к плите. Это происходит за счет механической посадки с натягом или за счет использования системы химической анкеровки.

Различные сценарии

При выборе подходящего крепежа для работы вам понадобится достаточно прочный, чтобы выдержать усилие нагрузки, но без ущерба для стабильности всей конструкции.

Вы должны знать общую нагрузку, которую может выдержать якорь. Анкерный болт является самым слабым местом в бетонной конструкции, поэтому его прочность и диаметр зависят от поддерживаемого веса. Для максимальной безопасности укажите самые прочные, самые большие и самые глубокие болты.

Как правило, с увеличением диаметра увеличивается нагрузка и грузоподъемность. Кроме того, наилучшее удерживающее значение достигается при глубоком заглублении анкеров в очень твердый бетон. Набор анкеров 1/2″ с минимальной заделкой 2″ обеспечивает более прочную фиксацию, чем анкер 1/4″ с минимальной заделкой 1″.

Еще один момент, на который следует обратить внимание, это место крепления к бетону нагрузки, которую будут удерживать анкерные болты. Для нагрузок, которые крепятся к стене сверху, укажите более прочные болты. Для грузов, закрепленных на ребре, опирающихся на землю, может быть достаточно болтов меньшего диаметра.

Длина крепежа

Национальная ассоциация бетонщиков рекомендует эмпирическое правило для определения длины крепежа, заделанного в бетон. Эффективная длина заделки должна быть 4d или 2″, в зависимости от того, что больше.

Прочие соображения

При выборе анкерного болта для работы необходимо учитывать условия окружающей среды конструкции.

Конструкция анкерных болтов включает в себя болт, проходящий через крепление. Длина болта, проходящего через него, зависит от того, сколько раз его нужно затянуть и от того, как гайка располагалась в бетоне до установки болта на место. Для законченного вида используйте анкерный болт с одинаковой головкой. Анкеры с плоской или круглой головкой имеют гладкие головки, которые выступают из крепления и выглядят однородными. Вы также можете использовать анкеры с внутренней резьбой, такие как одинарные и двойные распорные анкеры, анкеры с крепежными винтами или вставные анкеры, чтобы добиться такого же внешнего вида.

При рассмотрении веса нагрузки, которую должны удерживать анкеры, важно понимать, что болт является самым слабым звеном в системе бетонных конструкций. Имея это в виду, определите требуемый диаметр анкерного болта в зависимости от удерживаемого веса. Самые прочные и глубоко засаженные анкерные болты с наибольшим диаметром подходят для тяжелых грузов, прикрепленных к бетону.

Вибрационная нагрузка

Оборудование, прикрепленное к бетону, испытывает те же вибрации, что и оборудование во время работы. Характеристики вибрации оборудования требуют независимой оценки перед установкой. К вибрирующим конструкциям относятся насосы, двигатели, вентиляторы, движущиеся ремни и даже вывески, развевающиеся на ветру.

Анкерный болт передает приложенные к нему усилия сдвига и напряжения за счет трения, но если трение уменьшится из-за постоянной вибрации, его удерживающая способность уменьшится. В таких случаях следует использовать более прочный, больший и глубокий анкерный болт.

Ударная нагрузка

Любое оборудование, закрепленное на бетоне при ударной нагрузке, должно выдерживать изменения нагрузки в течение определенного периода времени.
