Анкерный болт с гайкой размеры: виды, размеры и фото анкерного крепежа

виды, размеры и фото анкерного крепежа

1. Виды анкерных болтов и сферы их применения
2. Особенности монтажа

Анкерный болт благодаря особенностям своей конструкции является одним из наиболее эффективных типов крепежа при монтаже предметов, обладающих даже значительными размерами и весом, на строительных конструкциях из материалов разной плотности и прочности. Анкеры, активно используемые как в сфере строительства, так и при выполнении ремонтных работ, не только обеспечивают надежность крепления, но и отличаются широкой универсальностью. Такой крепеж нужен преимущественно для монтажа в бетонных строительных конструкциях, но отдельные модификации анкерных болтов специально разработаны для того, чтобы выполнять крепления на газо- и пенобетоне, пористом кирпиче и других материалах со «слабой» внутренней структурой.

«Свой» анкерный болт можно подобрать к каждому материалу и для закрепления любой конструкции

Виды анкерных болтов и сферы их применения

Такое крепежное изделие, как анкерный болт, представлено на современном строительном рынке в различном конструктивном исполнении.

Наряду с универсальными крепежными изделиями подобного типа, производители выпускают анкерные болты, предназначенные для решения узкоспециализированных монтажных задач.

Чтобы правильно выбрать крепеж данного типа, необходимо не только хорошо разбираться в его разновидностях, но и знать, какие виды анкеров применяются в тех или иных случаях. Рассмотрим наиболее популярные виды анкерных крепежных элементов, сферы их применения и обоснованность их выбора в конкретной ситуации.

С гайкой

Это наиболее простой анкер, состоящий из резьбовой шпильки с конусообразным нижним концом, распорной втулки с продольными боковыми прорезями и гайки, при помощи которой такой болт фиксируется в посадочном отверстии. Принцип действия такого крепежного приспособления достаточно прост: вся его конструкция помещается в предварительно подготовленное отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки; при закручивании гайки резьбовой элемент начинает втягиваться в отверстие распорной втулки, разжимая ее своим конусным наконечником.

Таким образом, увеличившаяся в диаметре распорная втулка обеспечивает надежное крепление анкерного болта в посадочном отверстии.

Анкерные болты изготавливаются из различных сталей для крепления в сухих местах, с повышенной влажностью и для использования в агрессивных средах

Современная промышленность выпускает анкерные болты, оснащенные гайкой, в широком диапазоне размеров. Так, минимальный диаметр таких крепежных изделий соответствует 6 мм, а максимальный может доходить до 28 мм. Что касается длины, то она может находиться в интервале 60–300 мм. Выбирая такой анкер, следует иметь в виду, что эффективным он будет лишь в тех случаях, когда крепление с его помощью выполняется в строительных материалах с плотной внутренней структурой (сюда относится бетон, природный камень, полнотелый кирпич и др.).

С крюком

Анкерный болт данного типа отличается от предыдущего только тем, что его верхнюю часть венчает не прямолинейный резьбовой конец, а крюк, обеспечивающий удобство монтажа различных навесных изделий. Гайка, также используемая в конструкции такого анкера и расположенная непосредственно под его крюком, необходима только для того, чтобы обеспечить разжимание распорной втулки и, соответственно, ее надежную фиксацию в стене или любой другой строительной конструкции.

Технические параметры анкерных болтов с крюком (нажмите для увеличения)

Основное удобство этого анкерного болта заключается в том, что закрепленный на его крюке предмет можно снять в любой момент, если в этом возникла необходимость. Анкеры данного типа чаще всего используют для монтажа светильников и люстр, крепления к поверхности стен нагревателей воды и других бытовых устройств.

С кольцом

От предыдущего такой анкер отличается тем, что его верхнюю часть венчает не крюк, а кольцо или полукольцо. При этом принцип, по которому он работает, аналогичен действию анкерных болтов двух предыдущих типов. Кольцо, которым заканчивается верхняя часть такого крепежа, очень удобно использовать для монтажа различных предметов и элементов конструкций.

Анкерный болт с кольцом защищается антикоррозийным покрытием белого или желтого цвета

Размеры конструкционных элементов анкерного болта с кольцом могут быть различными. Он успешно используется для навешивания различных предметов к потолочным конструкциям, с его помощью очень удобно выполнять различные растяжки, крепить тросы, цепи, кабельные трассы, строительные леса и др.

Двухраспорные

Такие анкеры отличаются от обычных распорных тем, что в их конструкции имеется сразу две втулки, разжимающиеся в процессе закручивания резьбового элемента. Принцип действия двухраспорных анкерных болтов заключается в том, что при закручивании винта одна из распорных втулок входит во вторую, разжимая ее. При этом первая втулка, в которую вкручивается винт, разжимается тоже. За счет большей площади сцепления со стенками посадочного отверстия, обеспечиваемой таким анкерным болтом, использовать его можно для выполнения монтажа в пористых и даже пустотелых строительных материалах.

Разновидности двураспорных анкеров

Клиновые

Анкеры клинового типа из-за своей высокой стоимости не нашли широкого применения ни в строительстве, ни при выполнении ремонтных работ. Их цена объясняется сложностью их конструкции, которую можно оценить даже по фото. Винт такого анкерного болта при завинчивании воздействует на свободно передвигающийся по внутренней части отверстия в распорной втулке клиновой элемент. Именно последний, оказывая давление на распорную втулку изнутри, обеспечивает ее максимальное разжимание.

Анкер-болт клинового типа считается модернизацией стандартного анкера

Забивные

За разжимание распорной втулки анкерного болта, конструкция которого в корне отличается от устройства всех вышеперечисленных, отвечает не винт, а специальное ударное устройство, которое часто называют просто гвоздем. Процесс крепления такого анкера в строительной конструкции выглядит следующим образом. В посадочное отверстие в строительной конструкции помещается только втулка, которую разжимают посредством воздействия на нее специального ударного элемента.

После надежной фиксации распорной втулки в отверстии ударный элемент из нее извлекается и вместо него вкручивается болт или шпилька, на которые и навешивается фиксируемый предмет.

Размеры и параметры забивных анкеров (нажмите для увеличения)

С шестигранной головкой

Основным элементом крепежа данного типа является обычный болт, который вставляют в имеющее конусообразную форму отверстие в распорной втулке. Расширяя отверстие, анкерный болт тем самым разжимает лепестки распорной втулки, обеспечивая ее надежную фиксацию в посадочном отверстии. Разновидностью таких крепежных изделий являются анкеры, на верхней части которых выполнены прорези под крестовую отвертку. С учетом того, что отвертка не может обеспечить таких усилий, как гаечный ключ, анкеры подобного типа изготавливаются только небольших размеров (их диаметр, как правило, не превышает 12 мм).

Параметры анкерных болтов с шестигранной головкой (нажмите для увеличения)

Таким образом, на современном рынке представлены самые разные виды анкеров. Основным требованием к ним является высокая надежность крепления, поэтому выбирать их следует с учетом не только размеров и массы фиксируемого предмета, но и прочностных характеристик материала строительной конструкции и ряда других параметров.

Особенности монтажа

На надежность крепления, которую должен обеспечить анкер, серьезное влияние оказывает и правильность его монтажа. Для того чтобы понять, как выполнять монтаж анкерного болта, можно разобрать этот процесс на примере установки распорного изделия.

1. В строительной конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
2. Используя ершик соответствующего диаметра, обычную медицинскую грушу или пылесос, внутреннюю часть отверстия тщательно очищают от строительной пыли и кусочков материала, который в него выкрошился.
3. Крепежное изделие вставляют в подготовленное отверстие, для чего можно использовать молоток. Следует иметь в виду, что распорная втулка анкерного болта должна входить в посадочное отверстие с некоторым натягом, только тогда монтаж будет качественным.
4. После того как крепеж вставлен в отверстие, выполняют разжимание его распорной втулки. Проводят такую процедуру путем затягивания резьбового элемента, который и разожмет втулку, воздействуя на нее изнутри.

Типы монтажа анкерных болтов (нажмите для увеличения)

Большая часть анкерных болтов устанавливается по вышеописанному алгоритму, исключение составляют лишь анкеры забивного типа. Принцип крепления последних заключается в том, что их распорная втулка разжимается не винтом, а при помощи специального ударного устройства.

Последовательность монтажа забивного анкера

На практике также часто приходится сталкиваться с необходимостью использования анкерных болтов цангового типа. Основным отличием данных анкеров, которые обычно применяются для крепления к строительным конструкциям крупногабаритных предметов, является наличие в их конструкции специальной цанги, выступающей в роли распорной втулки. Резьбовое отверстие в цанге, на боковой поверхности которой имеются продольные разрезы, имеет конусообразную форму. При вкручивании в такое отверстие шпильки или винта цанга разжимается, надежно фиксируясь внутри посадочного отверстия.

Очевидно, что в использовании анкерных болтов нет ничего сложного, для этого не нужны специальные навыки, сложное и дорогостоящее оборудование. Главное, на что следует обращать внимание при необходимости применения такого крепежного элемента, – это его правильный выбор. Только в этом случае вы сможете получить при помощи анкерного болта надежное и долговечное соединение различных предметов с элементами строительных конструкций.

Анкерный болт с гайкой: размеры и технические характеристики

В настоящее время существует огромное количество способов крепления к стенам, потолкам и другим элементам строительных конструкций. Часто возникает необходимость прикрепить к бетонной стене или кирпичной кладке каркас для обшивки наборными панелями, установить светильник и т.д. Во всех этих и многих других случаях вам поможет анкерный болт гайкой, который обеспечит надёжное крепление в любых условиях.

Пластиковые крепёжные изделия так же пользуются большим спросом, но они не могут обеспечить такой прочности и надёжности как анкерные крепления, помимо этого, они не боятся огня и воздействия агрессивных сред.

Анкерный болт с гайкой, размеры которого весьма разнообразны, широко используется для крепления элементов массивных конструкций к монолитному основанию. Существуют и другие варианты крепления, однако именно анкерный болт обеспечивает наибольшую надёжность и долговечность.

Конструкция крепежного элемента и его особенности

Анкерное крепление может быть:

1. С гайкой;
2. Двухраспорным оснащенным гайкой;

Анкерный болт с гайкой представляет собой самый простой вид крепежа, с разными размерами. Он состоит из шпильки с коническим хвостовиком, втулки с продольными пазами и гайки, благодаря которой эта конструкция закрепляется в крепежном отверстии. Фиксация осуществляется следующим образом: полностью собранный крепеж устанавливается в заранее просверленное отверстие, диаметр которого соответствует наружному диаметру втулки. Когда гайка закручивается, шпилька начинает перемещаться в осевом направлении и производит распор прорезной втулки, тем самым обеспечивая надежную фиксацию анкера в крепежном отверстии.

Двухраспорный анкерный болт, оснащённые гайкой отличаются от обычных тем, что их конструкция предусматривает наличие двух втулок, деформирующихся при перемещении шпильки в осевом направлении. Крепление происходит так: при закручивании винта первая распорная втулка перемещается вовнутрь второй, тем самым разжимая ее, при этом первая втулка так же разжимается коническим хвостовиком. Таким образом, площадь поверхности контакта анкера и крепёжного отверстия существенно увеличивается, повышая надежность фиксации.

Анкерный болт с гайкой: типо размеры и технические характеристики

Согласно техническим характеристикам использование анкерного болта возможно в монолитных материалах, например бетон. В процессе монтажа нужно всегда учитывать, что при закручивании гайки шпилька выдвигается. Минимальная длина шпильки анкерного крепления составляет 18 мм, а самая длинная может достигать размера в 400мм. В зависимости от длины шпильки, диаметр ее так же меняется и может варьироваться от М 6,5 до М 24. Поскольку анкерный крепеж выполняется из металла, он обеспечивает надёжное крепление элементов конструкции в случае пожара.

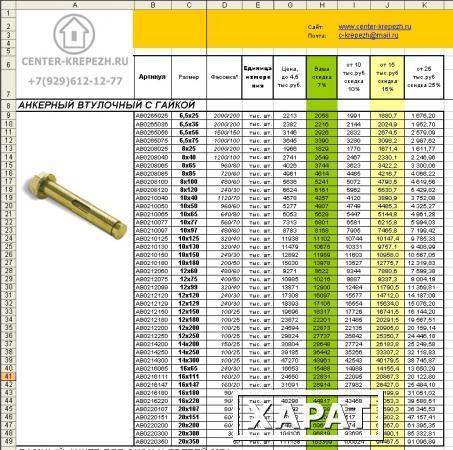

Типо размеры анкерного болта с гайкой, таблица

Требования нормативного документа (ГОСТ)

В связи с тем, что все крепежные системы являются ответственными узлами конструкции, все их параметры строго регламентируются соответствующими документами. В частности ГОСТ оговаривает и несущую способность анкерных креплений. В некоторых случаях от прочности и надежности креплений зависит человеческая жизнь, поэтому требования, оговоренные ГОСТом должны неукоснительно соблюдаться. Все резьбовые детали анкерных соединений (болты, гайки, шпильки) так же должны соответствовать требованиям ГОСТа.

Правила монтажа анкерного болта с гайкой

Качество установки оказывает существенное влияние на дальнейшую работу и несущую способность анкерного крепления. В сущности, ничего сложного в монтаже этих креплений нет, да и устанавливаются все они по одному принципу, но есть ряд простых правил, которые необходимо соблюдать, чтобы ваше крепление было надежным и долговечным. Для обеспечения необходимого качества необходимо чтобы:

1. Размер то есть диаметр крепежного отверстия не превышал наружного диаметра распорной втулки, в противном случае расклинивание втулки не обеспечит необходимой прочности крепления. Обратите особое внимание на выбор бура, учтите его износ. Если втулка не входит в просверленное отверстие, не стоит сверлить большим буром, попробуйте повторить рассверливание тем же буром, это несколько «разобьет» крепежное отверстие и позволит установить анкер на место;
2. Крепежное отверстие не содержало остатков бетона, пыли и другого строительного мусора, который будет препятствовать установке анкерного болта в нужное положение;
3. При креплении элементов конструкции на уже установленный анкер сначала затяните зайку до упора, чтобы распорная втулка заняла рабочее положение. После этого открутите гайку и на жестко установленный стержень монтируйте требуемый элемент.

При проведении ремонтных и строительных работ можно использовать различные виды крепежных систем, но наибольшую прочность обеспечивают именно анкерное крепление.

Анкерные болты — болтовые крепления

data-vocabulary.org/#»>
• Дом
• Товары
• Болты
• Анкерные болты

Анкерные болты

Анкерные болты представляют собой длинные болтовые соединения, используемые для крепления стали. плиты, профили и аналогичные стальные конструкции бетону. Анкерные болты также известны как бетонные анкерные болты или просто бетонные болты. Анкерные болты имеют длинный резьбовой конец для зацепления с гайками и уникальным анкерным механизмом, соответствующим к его использованию. Анкерный болт бывает разных типов, размеров и внешних покрытия, в зависимости от его применения. Анкерные болты в сочетании с гайками и шайбами. Размеры анкерных болтов определяется как в метрических, так и в имперских размерах с унифицированным национальным крупный шаг (UNC), мелкий шаг (UNF), фиксированный шаг (UN) и iso метрический профиль резьбы. Они производятся из всех материалов категории и спецификации ASTM. АСТМ А307, А325, А354, Ф1554 чаще всего поставляются спецификации для анкерных болтов.

Просмотрите страницу для получения информации о производстве анкерных болтов процесс, метод формирования, доступные размеры, подтипы, резьба типы, метрические и имперские стандарты измерения, весовые диаграммы, значения крутящего момента, категории материалов, марки и ASTM технические характеристики.

Свойства анкерных болтов

Формование	Горячая и холодная ковка
Метрический размер	от М10 до М100
Имперский размер	от 3/8 до 8 дюймов
Резьба	UNC, UNF, ISO, BSW и ACME.
Стандарты	АСМЭ, БС, ДИН, ИСО, УНИ, ДИН-ЭН
Подтипы	1. Анкерные болты с полной резьбой 2. Анкерные болты с частичной резьбой 3. Анкерные болты с метрической резьбой 4. Анкерные болты с дюймовой резьбой

Стандарты анкерных болтов

АСМЭ Б18.2.1	от 3/8 дюйма до 3 дюймов
1769 г.	от ½ дюйма до 2 дюймов
АСМЭ Б18.2.3.6М	от М12 до М36
АСМЭ Б18.2.3.7М	от М16 до М36
DIN 6914	от М12 до М36
ИСО 7412	от М12 до М36
УНИ 5712	от М12 до М36
ДИН-ЕН 14399-4	от М12 до М36

Материалы для анкерных болтов

• Углеродистая сталь
• Легированная сталь
• Нержавеющая сталь
• Дуплекс из нержавеющей стали
• Алюминий
• Титан
• Медь
• Супердуплексная сталь
• Никель
• Тантал
• Цирконий
• Инконель
• Монель
• Хастеллой
• Инколой
• Нимоник
• Молибден
• Медный никель
• нейзильбер
• Бериллиевая медь
• Латунь
• алюминий бронза
• Кремниевая бронза
• Фосфорная бронза
• Марганцевая бронза
• Оловянная бронза
• Никель Алюминий Бронза
• кремний алюминий бронза
• Стеллит
• Васпаллой
• Мараджинг
• Инструментальная сталь

Технические характеристики анкерных болтов

3/4″x15″ с резьбой 4″ Оцинкованный анкерный болт F1554 класса 55

(пока отзывов нет) Написать рецензию

3/4″x15″ с резьбой 4″ Оцинкованный прямой анкерный болт F1554, класс 55

Рейтинг Требуется Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Требуется

Тема отзыва Требуется

комментариев Требуется

Вес:

1,90 фунта

Доставка:

Рассчитывается на кассе

Сейчас: $11,31

Текущий запас:

Количество:

Часто покупают вместе:

• Описание
• Дополнительная информация

Описание

Анкерный болт 3/4″x15″ и минимальная длина резьбы 4″.

Материал	F1554 Класс 55-S1 Оцинкованный
Диаметр (мин.) A	0,6773″
Длина В	15 дюймов
Размер резьбы	3/4″-10
Длина резьбы C	4 дюйма Мин.
Длина резьбы D	2 дюйма Мин.
Тип анкера	Прямой(I)
Резьба	Правое исполнение, ходовая резьба UNC, класс 1A
Включенное оборудование	2 гайки, 2 плоские шайбы
Страна происхождения	Болты: США, Фурнитура: неотечественная



*Anchor Bolts are roll threaded per the F1554 Standard, bolt body will be undersized per the standard (Min. of .6773″)



View AllClose

Additional Information

Diameter (А):	3/4 дюйма
Общая длина (B):	15 дюймов
Длина верхней резьбы (C):	Минимум 4 дюйма
Длина нижней резьбы (D):	Минимум 2 дюйма
Материал:	F1554 Марка 55-S1
Отделка:	Оцинкованный
Резьба:	3/4″-10 UNC

Просмотреть всеЗакрыть
