Подключение бойлера косвенного нагрева: схемы обвязки

Давно уже горячая вода в кранах перестала быть роскошью. Сегодня это — одно из обязательных требований нормальной жизни. Одна из возможностей организации горячего водоснабжения частного дома — установка и подключение бойлера косвенного нагрева.

Содержание статьи

• 1 Что такое бойлер косвенного нагрева и какие они бывают
  • 1.1 Виды
  • 1.2 К каким котлам можно подключать
  • 1.3 Формы баков и способы установки
• 2 Схемы и особенности подключения
  • 2.1 Общие правила
  • 2.2 Установка рядом с котлом в системе с принудительной циркуляцией (с 3-х ходовым клапаном)
  • 2.3 Схема с двумя циркуляционными насосами
  • 2.4 Схема для энергонезависимого котла
  • 2.5 С рециркуляцией теплоносителя

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

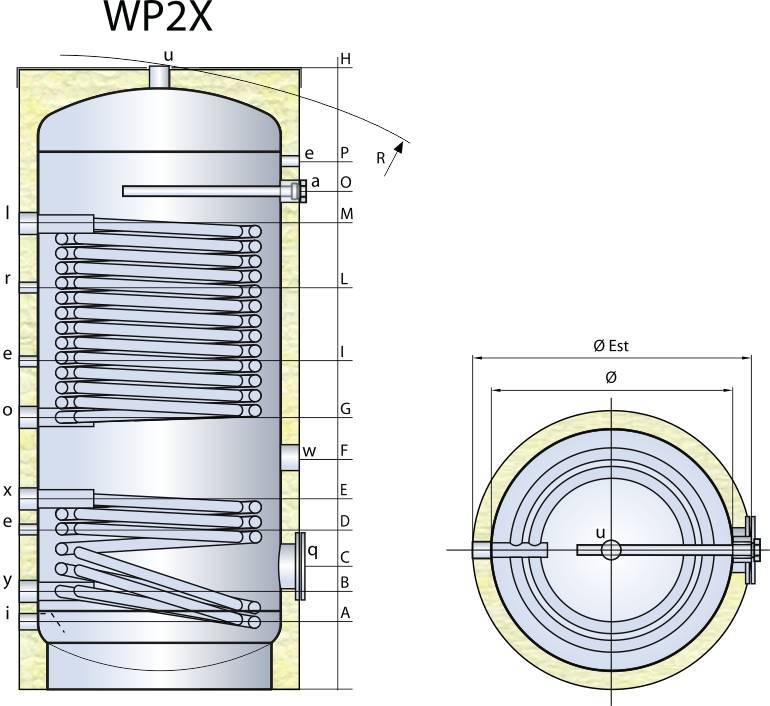

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.  Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с  твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Схемы и особенности подключения

Есть два принципа подключения бойлера косвенного нагрева: с приоритетом нагрева горячей воды и без. При нагреве с приоритетом при необходимости весь теплоноситель перекачивается через теплообменник бойлера. Нагрев занимает немного времени. Как только температура достигает заданной (контролируется датчиком, термостатическим клапаном или термореле), весь поток снова направляется на радиаторы.

В схемах без приоритета нагрева воды, на косвенный водогрей направляется только некоторая часть потока теплоносителя. Это приводит к тому, что вода греется долго.

Схема без приоритета

При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве. При этом отопление не очень страдает — для нагрева всего объема воды обычно достаточно 20-40 минут, а для поддержания температуры при расходе вообще 3-8 минут. За такое время ни один дом не может настолько остынуть, чтобы можно было это ощутить. Но это — при условии, что мощность бойлера сопоставима с мощностью котла. В идеале — котел более производительный, с запасом в 25-30%.

Общие правила

Для обеспечения нормальной работы всех приборов, подключенных к гребенке горячей воды, на выходе из бойлера устанавливается расширительный бак для горячей воды (не для отопления). Его объем — 10% от объема бака. Он необходим для нейтрализации теплового расширения.

Подробная схема обвязки водонагревателя косвенного нагрева

Также в каждой ветке подключения устанавливаются отсечные краны (шаровые). Они нужны для того, чтобы можно было каждое устройство — трехходовой клапан, циркуляционный насос и т.п. — при необходимости отключить и обслужить.

Установка рядом с котлом в системе с принудительной циркуляцией (с 3-х ходовым клапаном)

Если в системе уже стоит циркуляционный насос, и установлен он на подаче, а бойлер принудительного нагрева можно поставить рядом с котлом, лучше организовать отдельный контур, который идет от котла отопления. Это подключение бойлера косвенного нагрева реализуется с большинством настенных газовых или других  котлов, у которых циркуляционный насос стоит на подающем трубопроводе. При такой схеме подключения получается, что водонагреватель и система отопления подключены параллельно.

При наличии насоса в подающем трубопроводе и водонагревателе, расположенном рядом с котлом

При этом способе обвязки после циркуляционного насоса устанавливается трехходовой клапан, управляемый датчиком температуры (установлен на бойлере). Один из выходов трехходового крана подключается к патрубку бойлера для подключения отопления. В обратный трубопровод перед входом в котел врезается тройник, в него подключается патрубок для отвода воды из теплообменника. Собственно, врезка в систему отопления закончена.

Порядок работы этой схемы такой:

• При поступлении от датчика информации о том, что  температура воды ниже заданной, трехходовой кран переключает теплоноситель на бойлер. Система отопления оказывается отключенной.
• Весь поток теплоносителя идет через теплообменник, вода в баке нагревается.
• Вода нагревается достаточно, трехходовой клапан перенаправляет теплоноситель на систему отопления.

Как видите, схема проста, ее работа тоже понятна.

Схема с двумя циркуляционными насосами

Пир установке водогрея в систему в циркуляционным насосом, но не рядом с ним, а на некотором расстоянии, лучше в контуре на водонагреватель установить циркуляционный насос. Подключение бойлера косвенного нагрева для этого случая изображено на схеме ниже.

Схема подключения к котлу с автоматическим управлением

Циркуляционный насос может быть установлен либо на подающем патрубке, либо на обратном. В данной схеме нет трехходового крана, подключается контур через обычные тройники. Переключение потока теплоносителя осуществляется включением/отключением насосов, а им руководит датчик температуры, который имеет две пары контактов.

Если вода в баке холоднее, чем выставленная на датчике, включена цепь питания циркуляционного насоса в контуре бойлера. При достижении заданной степени нагрева, замыкаются контакты насоса, который гонит теплоноситель в систему отопления.

Схема для энергонезависимого котла

В схеме с энергонезависимым котлом чтобы обеспечить приоритет бойлера, желательно чтобы он находился выше, чем радиаторы. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов. Но такое расположение не всегда возможно.

Схемы будут работать и при напольном расположении бойлера, но греться вода будет медленнее и в нижней части она будет недостаточно горячей. Ее температура будет сравнима со степенью нагрева обратного трубопровода, то есть запас горячей воды будет меньше.

При энергонезависимом отоплении движение теплоносителя происходит за счет силы гравитации. В принципе, можно подключить бойлер косвенного нагрева по традиционной схеме — с циркуляционным насосом в контуре для его обогрева. Просто в данном случае, при выключенном электричества не будет горячей воды. Если вас такой поворот не устраивает, есть несколько схем, которые будут работать с гравитационными системами.

Схема подключения водонагревателя косвенного нагрева в гравитационную систему

При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. Этим и обеспечивается приоритет.

В данной схеме после ответвления на систему отопления установлена термостатическая головка с накладным датчиком. Работает она от батареек, внешнего питания не требует. На регуляторе термоголовки выставляется желаемая температура нагрева воды (не выше, чем температура на подаче котла). Пока в баке вода холодная, термостат открывает подачу на бойлер, поток теплоносителя идет в основном на бойлер. При нагреве до требуемой степени, теплоноситель перенаправляется в ветку отопления.

С рециркуляцией теплоносителя

При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него. Иначе он работать не будет. В петлю рециркуляции можно подключить всех потребителей. В таком случае горячая вода будет постоянно гоняться по кругу насосом. В таком случае, открыв воду в любой момент времени вы получите сразу горячую воду — не нужно будет ждать, пока из труб стечет холодная. Это положительный момент.

Отрицательный состоит в том, что подключив рециркуляцию, увеличиваем расходы на нагрев воды в бойлере. Почему? Потому что пробегая по кольцу вода остывает, следовательно котел будет чаще подключаться на подогрев воды и больше тратить на это топлива.

Подключение рециркуляционного кольца к специальному выходу косвенника

Второй недостаток — рециркуляция стимулирует перемешивание слоев воды. При обычном режиме работы самая горяча вода находится вверху, откуда ее и подают в контур ГВС. При перемешивании общая температура подаваемой воды падает (при тех же настройках). Тем не менее, для полотенцесушителя это, пожалуй, единственный выход.

Как реализовать подключение бойлера косвенного нагрева с рециркуляцией? Есть несколько способов. Первый — найти специальные косвенники со встроенной рециркуляцией. Очень удобно — полотенцесушитель (или вся петля) просто подключается к соответствующим патрубкам. Но цена таких вариантов водогреев почти в два раза больше, чем цена на обычный бак такого же объема.

Подключение бойлера косвенного нагрева с рециркуляцией

Второй вариант — использовать модели, которые не имеют входа для подключения рециркуляционного контура, но подключить его при помощи тройников.

3 схемы подключения бойлера косвенного нагрева к котлу

Бойлер косвенного нагрева можно сравнить с электрическим накопительным водонагревателем. Однако в них вместо теплового нагревательного элемента (ТЭН) проходит труба, по которому циркулирует горячая вода, нагреваемая газовым или электрическим котлом. Так же бывают бойлеры по типу бак в баке, но принцип работы остается аналогичным. В этом материале поговорим о 3 самых популярных схемах подключения косвенных водонагревателей к котлу.

Принцип работы

Бойлеры напольные, настенные, а так же комбинированные с теплообменником и встроенным тепловым нагревательным элементом. В отличии от ТЭНовых водонагревателей, где происходит прямой контакт с нагревателем, в бойлерах косвенного нагрева чаще всего встроен змеевик в виде трубы из нержавеющей стали. Принцип работы заключается в отдачи тепла от теплоносителя, движущегося по змеевику воде, которой заполнен бак.

За счет такой схемы работы, нагрев воды происходит значительно быстрее, чем с обычным ТЭНом, минимизируется образование накипи и бак значительно реже будет нуждаться в обслуживании.

В данной статье мы рассмотри схемы подключения бойлера косвенного нагрева:

• к газовому котлу настенному;
• к газовому котлу напольному;
• электрокотлу;
• к твердотопливному котлу.

Схемы подключения

Подключение к настенному одноконтурному котлу

Обычно, настенные газовые котлы укомплектованы встроенным циркуляционным насосом и клапаном, отвечающим за переключение между отоплением и контуром нагрева бойлера. В таком случае нет необходимости в дополнительной установке циркуляционного насоса или трехходового клапана. Достаточно подключить 2 трубы – подачу и обратку, докупить температурный датчик для бойлера и пользоваться полноценной системой.

Пример подключения бойлера косвенного нагрева к котлу Buderus Logamax U072. Все подключение находится ближе к стене за бойлером.

К верхней части теплообменника от котла подается теплоноситель, проходящий через змеевик и возвращающийся по трубе в котел. Такой принцип подключения котла к бойлеру косвенного нагрева используется для того, чтобы при поступлении воды в бак. Сперва она начинала подогреваться относительно холодным участком теплообменника, а затем более горячим.

Схема обвязки бойлера косвенного нагрева с настенным одноконтурным котлом

Между двумя системами на подаче и на обратке, должна стоять запорная арматура. Шаровые краны устанавливаются возле котла или на входе и выходе, непосредственно на водонагревателя. Бойлер подключается через быстроразъемное соединение. Такое соединение предусмотрено для легкого обслуживания или замены бойлера при необходимости.

Если шаровый кран монтируется возле бойлера на подаче и обратке, то разъемные соединения устанавливаются между краном и водонагревателем. Настенные одноконтурные котлы подключаются к бойлеру косвенного нагрева по разным схемам – если есть только один выход, допустим подача, то обратка может быть общая с системой отопления. Бывает 2 выхода, и на подачу, и на обратку. У некоторых электроотлов и газовых котлов не бывает выхода для обвязки бойлера косвенного нагрева. В таком случае необходимо приобрести комплект для подключения бойлера. Но, в комплекте должны быть включены клапан и сервомотор,  которые следует использовать для подключения к автоматике котла.

Вот это выглядит на примере газового котла Baxi Ecofour:

А комплект котлу Baxi Luna 3 уже будет таким (там трехходовой клапан уже встроен в сам котел):

Подключение к напольному одноконтурному котлу

Подключение к одноконтурному котлу первого типа в принципе ничем не отличается от второго. В них также есть подача и обратка – подача подается сверху, а обратка возвращается снизу. Единственный нюанс заключается в том, что в верхней части может образоваться воздушная пробка. Для предотвращения этого, необходимо установить автоматический воздухоотводчик.

Как подключить бойлер косвенного нагрева к напольному котлу? У напольных котлов нет встроенного насоса и 3-ходового клапана, поэтому дополнительно надо будет установить либо 3-ходовой клапан, либо циркуляционный насос. Давайте подробнее рассмотрим на схему, как обвязать бойлер к напольному котлу с циркуляционным насосом.

Обратку от бойлера подключаем непосредственно к напольному газовому котлу с помощью тройников. Устанавливаем циркуляционный насос на обратку либо на подачу. Не забываем про запорную арматуру – монтируем шаровый кран до насоса и после насоса, а также фильтр и обратный клапан. При подключении бойлера устанавливаем разъемные соединения: шаровый кран устанавливаем только на обратке, потому что на подаче шаровый кран у нас уже установлен возле насоса. При такой схеме подключения, насос управляется автоматикой котла – включается и отключается в зависимости от того, когда нужно подогреть бойлер.

Подключение через коллектор или гидрострелку

При втором варианте подключения, подача и обратка от бойлера со своим отдельным насосом подключается уже после гидрострелки. После гидрострелки обычно устанавливается коллекторная разводка со своими отдельными насосами, допустим на контур теплых полов, на контур радиаторный и туда же подключается контур подогрева бойлера, со своим отдельным насосом. В этом случае понадобится дополнительная автоматика, которая будет управлять котлом и всеми насосами, которые присутствуют в этой схеме.

Такая схема подключения хорошо применима для больших домов в два-три уровня. От котла подача идет до коллектора, а там уже распределяется на отопление каждого этажа и на бойлер косвенного нагрева.

Остается решить только одну проблему – понять, когда нужно нагревать бак. Для этого нужно смонтировать термостат с погружной колбой и подключить его к циркуляционному насосу. Когда бойлер остынет, термостат подаст сигнал насосу на включение и наоборот.

Естественно, есть и другие варианты подключения бойлера и котла, но мы рассказали про наиболее распространенные схемы на сегодняшний день.

Подключение к двухконтурному котлу

Двухконтурные котлы выполняют 2 функции: обеспечивают пользователя горячей водой, как проточный водонагреватель, и отоплением. Для того, чтобы использовать котел лишь для обогрева или для горячей воды, то есть подключить бойлер к двухконтурному котлу и при этом сделать его однофункциональным, необходимо закрыть кран подачи горячей воды из контура ГВС.

Далее вы подключаете котел, как одноконтурный, докупив к нему специальный комплект для обвязки бойлера.

Подключение гидроаккумулятора

Рассмотрим подключение бойлера по схеме горячего водоснабжения – как настенный газовый котел, подключенный к бойлеру, греет теплообменник. Холодная вода, поднимаясь по трубе, проходит фильтр грубой очистки и далее идет по стене, прямиком к бойлеру. Перед тем как подключить трубу холодной воды к бойлеру, необходимо установить шаровый кран с разъемным соединением, который должно быть направлен в сторону бака. Затем следует установить предохранительный обратный клапан, так называемый два в одном. После этого установить тройник для подключения гидроаккумулятора (расширительного бака), и только потом подключить трубу холодной воды к бойлеру.

При подключении холодной воды нужно следовать именно вышеуказанной последовательности:

• шаровый кран;
• предохранительный обратный клапан;
• расширительный бак;
• подключение к бойлеру.

Желательно такую обвязку делать именно на входе, то есть рядом с бойлером. Предохранительный обратный клапан для бойлера, как правило, идет в комплекте с водонагревающим устройством. При его отсутствии в комплекте или при потере, необходимо его приобрести. Купить предохранительный обратный клапан можно в готовом варианте или по отдельности, то есть отдельно предохранительный клапан и отдельно обратный клапан и соединить их между собой. Холодная вода после шарового крана должна пройти через обратный, а затем через предохранительный клапан и направится к расширенному баку.

Пример предохранительного клапана для бойлера

Прежде чем купить предохранительный обратный клапан, нужно посмотреть в паспорте бойлера, при каком давлении должен он сработать. Таким образом, холодную воду в бойлер мы подали, так как правильно все обвязали. На выходе горячей воды нам достаточно установить шаровый кран с разъемным соединением, который необходимо установить между краном и бойлером. При необходимости расширительный бак для бойлера разрешается установить и на выходе горячей воды для этого устанавливается тройник между краном и бойлером и подключается расширительный бак. Баки бывают универсальные, для горячего или холодного водоснабжения или только для горячего водоснабжения. Главное чтоб температура воды была рабочая – до +70 градусов.

Расширительные баки, которые идут на отопление, для горячего водоснабжения не подходят. Расширительные баки для систем ГВС подбираются в зависимости от емкости бойлера. Как правило, не меньше 10% от общего объема.

Рекомендуется подобрать гидроаккумуляторы немножко с запасом:

• на 150 литров – 18 литровый бак;
• на 200 литров – 25 литровый бак.

Подключение рециркуляции

Допустим, что бойлер косвенного установлен на расстоянии 15 метров до крана. В таком случае, если откроете кран, придется подождать некоторое время, чтобы полилась с него горячая вода. Для реализации схемы рециркуляции мы находим самую дальнюю точку горячего водоснабжения и с помощью тройника подключаем еще одну трубу, возвращая ее обратно в бойлер. Получается, что мы закольцовываем систему, устанавливаем специальный циркуляционный насос для рециркуляции, для ГВС и после этого у нас в кольце постоянно будет циркулировать горячая вода, нагретая в бойлере. Теперь даже в самой дальней точке открыв кран, в ту же секунду польется горячая вода.

Чтобы минимизировать потерю тепла все трубы, по которым идет циркуляция горячей воды от бойлера, нужно изолировать теплоизоляцией. У большинства бойлеров уже есть специальный выход для подключения линии рециркуляции. На линии устанавливается специальный насос, рассчитанный именно для рециркуляции ГВС. Насосы, которые используются для отопления не подходят для этой цели. Насос обычно устанавливается в пределах полутора метра от бойлера и обвязывается двумя кранами. Также рекомендуется установить сетчатый фильтр и обратный клапан. При подключении трубы – линии рециркуляции к самому бойлеру достаточно установить быстроразъемное соединение. Кран можно не монтировать, так как кран имеется на самом насосе. Если в бойлере нет специального выхода для подключения линии рециркуляции, тогда берем тройник и устанавливаем на входе холодной воды, перед бойлером.

Сборка данного узла подключения происходит последовательно:

• шаровый кран с разъемным соединением в сторону бойлера;
• предохранительный обратный клапан;
• тройник для подключения расширительного бака;
• тройник для подключения линии рециркуляции;
• на выходе горячей воды после бойлера устанавливаем только шаровый кран с разъемным соединением в сторону бойлера.

При данной схеме обвязки, при необходимости расширительный бак можно перенести на линию выхода горячей воды из бойлера. Установка производится между краном и бойлером. Насос циркуляционный обвязываем 2 шаровыми кранами с разъемными соединениями. Разъемные соединения должны быть со стороны насоса. Также не забываем установить обратный клапан. После установки данной схемы получаем такой же эффект как и при схеме подключения бойлера, у которой есть специальный выход для подключения и рециркуляционной линии.
