Буронабивные сваи технология: Буронабивные сваи — технология устройства, СНиП. Технология изготовления буронабивных свай

Содержание

монтаж свай с обсадной и без обсадной трубы

Фундамент на буронабивных сваях

Буронабивными сваями называют разновидность опор, которые применяют для монтажа фундаментов. Для установки опорного столба бурится скважина, в нее опускают обсадную трубу, армокаркас и заливают бетонной смесью. После застывания бетона образуется монолитная конструкция, которая способна выдерживать большой вес, серьезные нагрузки на сжатие и изгиб.

Фундаменты этого типа являются более дешевыми, чем классические ленточные и монолитные. Для строительства свайного основания не нужно копать котлованы, выравнивать рельеф, завозить кубометры грунта для подсыпки. На формирование таких фундаментов уходит немного времени, их можно ставить на сложных для строительства типах грунта: песчаных, глинистых, слабых и обводненных почвах.

Основания на буронабивных столбах применяются в следующих случаях:

Застройка жилых районов и промзон в стесненных условиях, когда монтаж ленточного или плитного основания выполнить технически невозможно.
Строительство сооружений любого типа рядом с водоемами, на постоянно подтопляемых участках.
Необходимость застройки участков с перепадами по высоте. склонами, обрывами, каменистыми грунтами.

Преимущества и недостатки буронабивных свай

Применение этой технологии устройства фундаментов имеет свои особенности, плюсы и минусы.

Преимущества:

Минимальный объем земляных работ. Монтаж выполняется без рытья котлованов и траншей.
Высокая несущая способность. Один свайный столб выдерживает вес от 2 до 8 тонн.
Безопасность. В процессе бурения и последующих этапов монтажа не создается динамических нагрузок на почву. Установку можно выполнять в условиях плотной застройки.
Надежность. Неограниченная длина опор позволяет достичь плотных несущих пластов, залегающих на большой глубине.
Длительный срок службы. Срок эксплуатации свайных фундаментов составляет 80 лет.

Недостатки:

опоры одного диаметра и длины могут иметь разную несущую способность;
значительная часть работ выполняется вручную;
большой расход бетонного раствора;
сложность монтажных работ.

Виды буронабивных свай

Применяется две технологии монтажа буронабивных свай — с обсадой и без обсады. Для установки опоры с постоянной оболочкой по разметке делают скважину на расчетную глубину, куда помещают обсадную трубу. Для изготовления тела опоры используется смесь бетона не ниже М300, класса прочности от В25. Морозостойкость такого бетона 300 циклов, класс водостойкости шестой. В трубу опускают заранее подготовленный армирующий каркас. Он повторяет форму трубы и соответствует ей по длине. Для создания армокаркаса используют стальные стержни диаметром от 8,0 до 20,0 мм с гладкой или рифленой поверхностью. Сборка каркаса выполняется с применением контактной сварки. Чтобы защитить сталь от коррозии конструкцию покрывают грунтовкой по металлу. Обсадную трубу заполняют бетоном и приступают к установке следующей опоры.

Установка буронабивных свай со съемной опалубкой во многом схожа с монтажом опор с несъемной опалубкой. Бурится скважина и устанавливается обсада. После монтажа арматурного каркаса заливают бетонную смесь, а трубу вынимают. В образованное пространство заливают бентонитовый раствор. Это вязкая глинистая смесь, которая застывая не дает стенкам осыпаться.

Существует еще один способ строительства свайного фундамента с применением опор, сформированных без оболочек. После бурении скважины в нее опускают армокаркас без обсады после чего сразу заполняют полость бетонным раствором. Этот способ возможен только на участках со стабильным грунтом, невысоким уровнем почвенных вод.

Буронабивные сваи различаются не только по способу монтажа, но и по типу конструкции:

Сваи с равномерным круглым сечением. Это опоры, которые по всей оси имеют одинаковую форму и диаметр сечения.
Круглые опоры с расширением снизу. На нижней части опоры формируют подошву, диаметр которой превышает диаметр самой трубы. Благодаря расширенной подошве в 5-6 раз увеличивается несущая способность фундамента.
Буроинъекционные сваи. Скважину заполняют бетонным раствором сразу после армирования. Инъекция раствора выполняется через трубу, которую опускают до дна скважины.
Буроопускные сваи. Ствол опоры, изготовленной из металла, имеет расширение в нижней части. На нем закрепляют горизонтальную опорную конструкцию с вертикальными ребрами жесткости.

Бурокасательные сваи для фундамента

Бурокасательные сваи — это одна из разновидностей буронабивных опорных столбов. Эту технологию применяют при застройке участков с сыпучей неплотной или болотистой почвой. Главной особенностью является возможность монтажа в условиях ограниченного пространства. В условиях плотной городской застройки такие опоры способны выдерживать серьезные нагрузки от морозного пучения почвы.

В результате монтажа свайных столбов образуется монолитная стена. Ее образуют два вида бетонных столбов — каркасные и бескаркасные. Схема установки свай: «четные» опоры чередуются с «нечетными». Расстояние между их центрами уменьшено и составляет 0,8 диаметра.

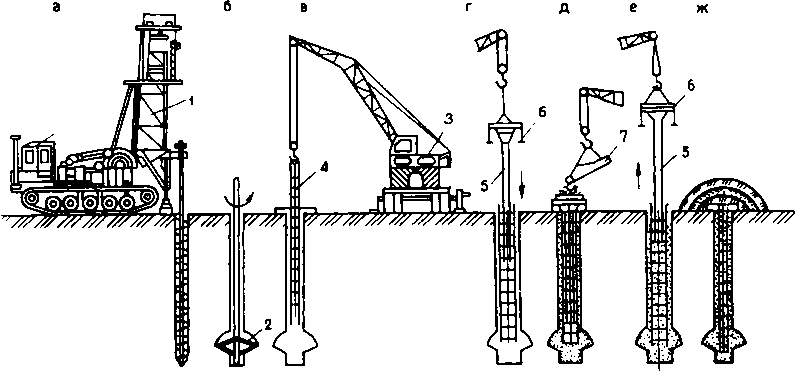

Технология монтажа буронабивных свай с обсадными трубами

Для строительства фундамента из буронабивных свай с обсадой привлекается бурильная техника, подъемный кран, бетоносмеситель. Этапы монтажа:

Стройплощадку расчищают от кустарника, валунов, крупного мусора.
На участке проводится разметка точек для заглубления под опорные столбы, бурильную технику помещают на место бурения первой скважины.
При помощи буровой оснастки формируют скважину нужной глубины. Шнек извлекают наружу, с помощью стрелового крана трубу опускают в полость.
По тому же принципу монтируется вторая секция трубы. Секции соединяют между собой с помощью резьбового соединения. Из-за вращения шнека внутри обсады происходит выемка грунта. Труба углубляется под собственным весом и воздействием виброблока.
После выемки шнека в скважину загружают армокаркас, ее полость заполняют бетонным раствором.

Технология монтажа буронабивных свай без обсадных труб

В районах с маловлажным стабильным грунтом проводят создание скважин без применения обсады.

Благодаря структурной прочности грунта ствол скважины длительное время сохраняет свою форму, позволяя шнеку углубиться до 60 м. Последовательность установки:

Бурится скважина нужной глубины. В процессе бурения используют буровой раствор. Он уплотняет стенки прохода, предотвращая их осыпание и обвал.
В готовую скважину погружают арматуру. В зависимости от проектных нагрузок каркас может устанавливаться на всю длину скважины или сверху, для связи с бетонным ростверком.
При помощи трубы, которая вертикально перемещается в полости, скважину заполняют бетонной смесью. Для ее уплотнения используют виброблок, смонтированные на бетонолитной машине.

Строительство на свайном фундаменте начинают после того, как бетон наберет прочность. В зависимости от температуры воздуха на это потребуется 25-30 дней.

Устройство фундамента из буронабивных свай своими руками

Для самостоятельной установки свайного фундамента потребуются трубы для обсады, арматурные стержни, бетономешалка или емкость для замешивания раствора, устройство для бурения скважин.

Это может быть ручной бур, мотобур или электрическая установка для бурения. Основные этапы устройства фундамента на буронабивных сваях:

Проектирование. Для определения количества и размеров опор выполняется сбор нагрузок.
Разметка. При помощи колышков и строительного шнура на участке размечают периметр фундамента, отмечают точки бурения.
Установка обсады. По разметке бурят нужное количество скважин заданной глубины. В них опускают обсадные трубы и арматурные конструкции.
Монтажные работы. Проверяют вертикальность опор, пространство между трубой и скважиной засыпают грунтом. Верхние части труб обрезают по одному уровню.
Бетонирование. Трубы заполняют цементно-песчаной смесью, уплотняют с помощью погружного электровибратора или ручной трамбовки.

Монтаж ростверка. Через 3-4 недели после бетонирования на сваях монтируют опалубку с отверстиями для свай. Желоб заливают бетонным раствором и оставляют до полного застывания.
Гидроизоляция. Поверхность покрывают рубероидом в 2-3 слоя или обмазывают битумной мастикой.

Стоимость буронабивных свай

Буронабивные сваи
Диаметр сваи	Единица измерения	Стоимость работ, руб
150	м.п.	1980
180	м.п.	2230
200	м.п.	2230
220	м.п.	2395
250	м. п.	2475
300	м.п.	2970
320	м.п.	3220
350	м.п.	3465
400	м.п.	3715
426	м.п.	3880
450	м.п.	3960
500	м.п.	4210
530	м.п.	4375
550	м. п.	4455
600	м.п.	5280
620	м.п.	5445
800	м.п.	6435
1000	м.п.	7425
1200	м.п.	9570

Наши услуги

Наша компания занимается изготовлением комплектующих для свайных фундаментов. У нас можно заказать установку фундамента «под ключ», включая проектирование, изготовление армирующих каркасов, установку опор, монтаж ростверка. Мы предлагаем доступные цены и даем длительную гарантию. Сделать заказ или получить более подробную информацию о характеристиках свайных фундаментов можно по телефону, указанному на сайте. Наши консультанты с удовольствием ответят на все возникшие вопросы.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Мы всегда рады вашим вопросам и предложениям!

Буронабивные сваи. Технология буронабивных свай. Устройство буронабивных свай. — «ТИСЭ»

Буронабивные сваи – это метод, основанный на бурении скважины и следующей за бурением заливке качественным бетоном. Процесс эффективного бетонирования происходит с использованием надежной выполненной из металла арматуры. Подобные конструкции возводятся по большей части в сфере загородного строительства. в прямой зависимости от типа грунта может устанавливаться или не устанавливаться прочная опалубка. Это устойчивые грунты, при работе отсутствует риск осыпания стенок. Понятие «набивные сваи» объединяет очень большое число различных конструкций свай и методов их изготовления. Но для всех видов набивных свай принципиально общей является основная технологическая схема: в грунте тем или иным методом устраивают скважину, которую затем заполняют бетоном. Если до заполнения скважины бетоном в нее опускают стальной арматурный каркас, то получается железобетонная набивная свая. Буронабивные сваи сегодня активно вытесняют привычные фундаментные опоры. Спектр использования этих свай очень большой, их также можно применять при возведении многоэтажных домов промышленным способом, не только при строительстве частных домов, бань и т.п. При помощи такого фундамента реализуется возведение щитовых и каркасных домов, деревянных коттеджей, бань, беседок и так далее. Этот вид основания является альтернативой глубоко заглубленного, ленточного фундамента, при этом он может без особых проблем испытать те же нагрузки. Применение буронабивных свай в фундаменте каркасного дома уменьшит стоимость работ, как минимум в 2 раза, по сравнению с возведением ленточного фундамента. Буронабивные сваи — это актуальный тип фундаментной опоры, выполненный в виде монолитных цилиндрических конструкций с арматурным каркасом жесткости. Буронабивные сваи – это вариант создания основания конструкции. Чаще всего их применяют для поддержания высоких зданий, которые имеют строго вертикальную нагрузку. Достоинство буронабивных свай заключается в том, что их можно заливать бетоном прямо на стройплощадке, когда другие виды требуют только заводской сборки. Идеальное основание для свай данного вида являются плотные пески и грунт с обломочными горными породами некрупных фракций. Обычно они используется для таких фундаментов высоких зданий или индустриальных сооружений, которые должны будут выдерживать тысячи тонн веса, и наиболее часто в местах с нестабильным или осложнённым разными причинами грунтом. Применение такого рода фундамента имеет множество положительных моментов. Так, можно сказать, что строительство оснований, где используются буронабивные сваи – технология, которая давно зарекомендовала себя с положительной стороны. По конструктивному смыслу, размещению в плане и работе, в грунте между бетонными сваями и грунтовыми имеется принципиальное различие. Бетонные или железобетонные сваи собой представляют жесткие стержни, составляющие базовую часть свайного фундамента. От таких свай нагрузка от сооружения передается грунту. Понятие же «грунтовая свая» является условным. Назначение последней состоит только в уплотнении грунта, залегающего ниже подошвы фундамента. По окончании работ по уплотнению грунта грунтовыми сваями они фактически перестают существовать и вместе с уплотненным грунтом образуют более или менее однородное искусственное основание. Чем больше материал грунтовых свай по своим свойствам и составу приближается к свойствам и составу уплотняемого грунта, тем однороднее будет искусственное основание. При частном строительстве используют для бурения скважин ручные буры или мотобуры. Все работы выполняются вручную. Необходимо обратить особое внимание на свойства грунта, если Вы будете бурить отверстие под сваю в легко осыпающемся грунте, то Вам необходимо устанавливать опалубку для бетона. В пробуренное отверстие устанавливается арматурный каркас и только затем заливается бетон. Буронабивные сваи при строительстве частного дома закладывают на глубину промерзания грунта и создают гидроизоляционное покрытие из рубероида или целлофана, а в промышленном строительстве используют гидротехнические устройства отвода грунтовых вод. На слабых грунтах (торф, болотистая местность), а также в городах для возведения фундаментов применяются бивные сваи. Их использование обусловлено спецификой грунта: возведение других фундаментов или невозможно технически, или экономически нецелесообразно. Только в зависимости от грунтовых условий буронабивные сваи устраивают одним из способов: без крепления стенок скважин (сухой способ), с применением глинистого раствора для предотвращения обрушения стенок скважины, с креплением скважин обсадными трубами.

При частном строительстве при применении буронабивных свай в значительной степени повышается экономия средств при закладке фундамента, так как его не надо копать и заливать на всю глубину промерзания грунта. При верном расчете буронабивных свай фундамент нисколько не теряет свою несущую способность, к тому же можно повысить несущую нагрузку использованием более толстых прутков арматуры и уменьшения расстояния между сваями.

Буросекущие сваи -конструкции, технология монтажа повторяет буронабивные свайные элементы. Отличие в том, что буросекущие элементы монтируются с шагом «в ноль», то есть представляют собой сплошную стену конструкционных тел, она служит для обустройства полноценной подпорки грунта. Применяются обычно для строительства подземных парковок, тоннелей, переходов.

Бурокасательные сваи- такого рода фундамент применяется в случае вертикальной и горизонтальной нагрузки на элементы от ближайших строений, грунтовых вод. Обычно этот способ используется при строительстве на ограниченном пространстве, а также для ограждения очень глубоких котлованов, для прорезки насыпей в грунтах, имеющих твердые крупнофракционные включения. Достоинством такой технологии являются такие показатели: Возможность проведения работ в условиях плотной застройки; Нет необходимости в обустройстве дополнительного водоотведения, водоотлива; Изготавливать бурокасательные сваи нетрудно как по трудозатратам, так и по времени.

Перед монтажом подобных свай строительная площадка предварительно размечается посредством колышков и натягивается жилка для отметки места расположения свай. Далее отмечается место бурения скважины, используя отвес, опускаемый с жилки на грунт. В точку вбивают колышек. Потом жилки убирают, чтобы получился участок с точными местами разметок под бурение шурфов. Есть и менее трудоемкий способ, если взять штыковую лопату с краем ширины 10 см, удлинить ручку так, чтобы она доставала до дна шахты. Так получается неплохой инструмент для обрезания грунта со стенок скважины до получения необходимого диаметра. Для увеличения несущей способности фундамента нужна арматура. Армирование буронабивных свай используется для обустройства фундамента в грунтах, где есть риск нестабильности, подвижек – такие армокаркасы увеличивают стойкость свай на разрыв. А вот сделать армирование нетрудно: надо взять нужное количество арматурных прутов диаметра 10-12 мм, зафиксировать прутки в каркас с помощью вязальной проволоки или сварки. Остается погрузить на дно скважины обсадную трубу, залить смесь на 1/3, поднять трубу, уплотнить бетон, снова залить смесь на треть, не забывая армирование, утрамбовать, залить слой бетона и выполнить оголовок. Однако, стоит помнить, что каркасы буронабивных свай из прутков погружаются с таким расчетом, чтобы наружу выходили прутья для связки с ростверком.

Наиболее популярными методами устройства буронабивных свай являются:

Система свай методом бурения в обсадной инвентарной трубе.

Система свай методом непрерывно вращающегося шнека.

Способ ударно-канатного бурения.

Ход работы происходит в три этапа. Сваи буронабивные вбиваются в почву при помощи специальных буронабивных машин. Буронабивные машины обычно могут бурить землю вплоть до 50 метров (это 1 этап), затем при смене насадки вбивать сваю (это 2 этап). Ещё одно достоинство в использовании данного вида свай: во время их установки практически не возникает вибрации и шума, что удачно сказывается на устойчивости грунта. Способ бурения непосредственно зависит от состояния слоёв почвы. Если место, где возводится здание, имеет под собой неустойчивую почву, такую как песок, ил, грунтовые воды, гравий и т.п., то буронабивные сваи в обязательном порядке подлежат укреплению железобетоном, стальным каркасом или другими конструкциями. После того как свая будет установлена на место, поверх неё заливается цемент (это 3 этап), что ещё больше укрепляет весь фундамент.

При строительстве многоэтажных домов для изготовления буронабивного фундамента применяется специальная техника, с помощью которой проводится бурение отверстия под сваю в земле. После чего в него вставляется сваренный каркас из арматурного прутка диаметром 12 мм. Немаловажную роль в работе с буронабивными сваями имеет диаметр используемого арматурного прутка, который несет на себе основную нагрузку.

Далее сваю заливают цементным раствором и ждут, пока он высохнет. Такая технология является безопасной для окружающих домов в случае ведения уплотнительной застройки, так как не сопряжена с работами, которые приводят к активной вибрации почвы и разрушению неплотных слоев. При необходимости в ходе бурения без обсадных труб может использоваться бентонитовый раствор, который подается в разрабатываемую скважину, вымывает из нее грунтовые массы и оседает на стенках полости, формируя корку, препятствующую осыпаниям почвы. Технология создания буронабивных свай с извлекаемой оболочкой выполняется при работе на проблемных, насыщенных влагой грунтах. Обсадная труба, в таком случае, предотвращает обрушение стенок скважины и изолирует полость от грунтовых вод. Демонтаж обсадки надо производить после заполнения скважины бетоном. Создание свай с постоянной оболочкой используется при работе в глинистых грунтах, песках и супесях с высоким уровнем грунтовых вод, которые могут разрушить тело сваи на стадии отвердевания бетонного раствора.

Главное преимущество набивных свай заключается в незначительных абсолютных и относительных осадках сооружений. Применением набивных свай значительно уменьшается количество типоразмеров сборных элементов. Кроме того, создание узла «свая — колонна», затрудненное при устройстве фундаментов на забивных сваях, легко реализуется в любых вариантах набивных свай. Данный вид работ по фундаменту можно применять в плотной городской застройке, а также в промышленном строительстве.

буронабивных свай | Использование | Процесс строительства

Содержание

Что такое буронабивные сваи?

Буронабивная свая — это технология, которая используется с начала прошлого века.

Сваи буронабивные — фундаментные конструкции, сооружаемые путем выемки грунта с помощью вращательного бурового оборудования. Процесс строительства включает в себя бурение и удаление грунта полностью с намеченного участка и заливку бетона в скважину.

Буронабивные сваи в основном представляют собой тело цилиндрической формы, изготовленное из бетона с арматурой или без нее, которая устанавливается в грунт различными способами.

Отличительной чертой буронабивных свай является их цилиндрическая форма, размер которой обычно превышает чем 600 миллиметров . Буронабивные сваи спроектированы инженерами таким образом, чтобы можно было выдерживать осевые сжимающие нагрузки.

Эта технология набирает популярность благодаря наличию все более мощного оборудования, а также поддержке стенок скважины бентонитовым или полимерным шламом.

Процесс строительства буронабивных свай

Строительство буронабивной сваи происходит в основном в два этапа:

1.

Этап бурения:

Фаза, на которой происходит снос или раскопки, за которыми следует удаление грязи, а затем начинается стабилизация.

2. Этап строительства:

Этап, на котором устанавливаются арматурные каркасы в соответствии с потребностями фундамента, выполняется заливка бетона, а затем начинается отверждение.

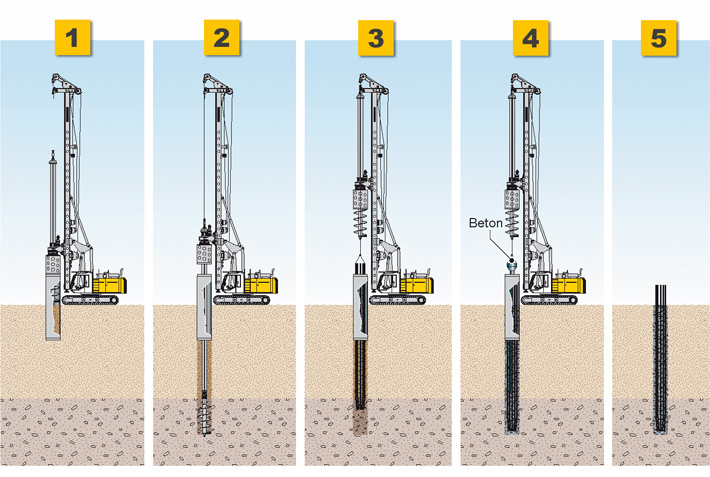

Ниже приведены этапы возведения буронабивной сваи

Этапы возведения буронабивной сваи следующие

Сверление
Вставка усиления
Литье бетона
Готовая свая

A. Установка арматурного каркаса:

Процесс установки стальных арматурных каркасов осуществляется с помощью сервисных кранов, которые должны иметь подходящую грузоподъемность.

В процессе опускания арматурного каркаса необходимо использовать распорки из пластмассы или бетона, чтобы избежать деформации конструкции, предусмотренной для бетонного покрытия.

B. Заливка бетоном:

На этом этапе скважина заполняется бетоном после того, как арматурный каркас был успешно имплантирован в назначенное место.

Этот процесс инициируется вводом колонны тонких стальных труб. Эти стальные трубы должны иметь диаметр не менее 250 мм и должны быть вставлены в центр шахты.

Заводская воронка расположена на самом верхнем конце струны. Затем бетон стекает по воронке. Когда бетон достигает ямы, он начинает заполнять скважину.

Из-за большой разницы плотностей бетона и бурового раствора обе жидкости не смешиваются друг с другом. Буровой раствор выталкивается вверх на поверхность, а затем собирается в специальные ямы, вырытые для раствора. Затем эту суспензию можно снова использовать в строительных процессах.

Поток бетона по воронке прекращается, как только уровень бетона достигает отметки, необходимой для проектирования конструкции конкретной буровой сваи.

C. Отверждение:

Бетону требуется время для отверждения, и по истечении этого времени вокруг границы свайного массива выполняются горные работы и земляные работы. После обрезки оголовков свай остаются только арматурные стержни.

Читайте также: Что такое свайный фундамент? | Использование свайных фундаментов | Типы свайных фундаментов |

Типы методов строительства буронабивных свай

Существуют следующие типы методов строительства буронабивных свай:-

1. Сухая конструкция буронабивной сваи:

Этот подход используется, когда грунт, на котором должна производиться установка буронабивной сваи, является устойчивым и, таким образом, процесс строительства может осуществляться без выполнения операций по стабилизации.

При бурении из скважины удаляется разрыхленный грунт и выделяется арматурный каркас. Далее следует этап бетонирования шахты.

2. Конструкция свай мокрого бурения:

В этом подходе скважина заполняется буровым раствором для предотвращения обрушения стенок скважины. Буровой раствор, также называемый буровым раствором, представляет собой бентонитовые и полимерные суспензии.

Этот подход используется, когда грунт, на котором предполагается строительство буронабивных свай, состоит из рыхлого грунта или очень мягкой глины и находится ниже уровня грунтовых вод. При бурении используется специальный буровой раствор с целью стабилизации вырытых стенок скважины.

Эти буровые растворы имеют больший удельный вес, чем вода. Это помогает создать водонепроницаемый слой на поверхности стенок скважины. Когда буровые растворы покрывают стенки более чем на метр выше уровня грунтовых вод, они воздействуют на водонепроницаемость ствола и инициируют предотвращение обрушения стенок скважины.

Непрерывное снабжение буровыми растворами имеет решающее значение на данном этапе строительства. Такие проблемы, как внезапное падение уровня жидкости, обнаружение подземных полостей или обнаружение чрезвычайно рыхлой почвы, могут возникнуть без предупреждения.

Вот почему производство этих жидкостей на основе бентонита или полимеров происходит на месте с использованием некоторых смесительных установок с высокой турбулентностью.

Жидкость должна иметь определенные реологические характеристики, чтобы эффективно служить цели стабилизации стенок скважины. По этой причине в процессе строительства время от времени проверяют плотность, вязкость, содержание песка и т.д.

По окончании бурения производится очистка шурфов с помощью специальных инструментов, а также удаление песка из скважины с помощью пескоотделителя.

Целью данного этапа является поддержание уровня навозной жижи в скважине. Далее арматурный каркас выделяется на место. Далее следует этап бетонирования шахты.

Читайте также: Что такое Well Foundation? | Формы колодца | Компонент Well Foundation | Преимущества и недостатки фундаментов скважин

3. Строительство обсаженных буронабивных свай:

В этом подходе временные обсадные трубы устанавливаются на месте во время бурения, так что скважина остается открытой во время заливки бетона для строительства.

Выполнение этого подхода принято, когда использование буровых растворов не применимо к строительному процессу.

Сегментная обсадная труба может использоваться для временной или постоянной поддержки в процессе строительства системы буронабивных свай. Это происходит, когда земля для строительства имеет глубокие или неустойчивые грунтовые условия, например, когда в земле есть камни или валуны, которые могут отклоняться от работы оси бурения.

В таком случае аппарат может выдержать серьезные повреждения. Применение сегментной обсадной трубы применяется к фундаментным сваям, смежным стенам, которые необходимо сохранить и т. д. Важное значение имеет использование поддержки обсадной колонны, введенной в действие на этапе бурения. Для установки и извлечения обсадных труб необходимо использовать буровой аппарат или осциллятор, прикрепленный к аппарату или сервисному крану.

Вращающаяся головка буровой установки или молот, работающий за счет вибрации и соединенный с сервисным краном, может использоваться для установки временных кожухов в землю.

Оболочки могут быть двух вариаций. Они могут быть временными или постоянными.

1. Временные обсадные трубы:

Если необходимо сохранить стенки скважины только до укладки жидкого бетона, необходимо применение временных обсадных труб. Эти временные кожухи должны находиться в месте, где они будут использоваться, до укладки жидкого бетона до уровня, достаточного для того, чтобы выдерживать давление грунта, а также грунтовых вод. Когда назначение таких кожухов выполнено, их извлекают.

2. Постоянные обсадные трубы:

Когда обсадные трубы, установленные во время строительства буровых скважин, становятся постоянным компонентом фундамента строительной площадки, они называются постоянными обсадными трубами.

Применение этих кожухов можно описать для строительных процессов, например, когда установка бурового вала происходит через воду. Части корпусов, выступающие из земли, используются в качестве формы на строительных площадках с использованием этого метода.

При применении этого подхода к строительству следует помнить, что эти временные обсадные трубы могут приводиться в движение только при наличии специального гидравлического оборудования, называемого обсадным вибратором. Далее следует этап бетонирования шахты.

Опорные кожухи отсоединяются сегментами на этапе бетонирования и должны быть извлечены с помощью осциллятора или сваебойного устройства.

Читайте также: Что такое спред? | Типы распространения фонда | Проект фундамента

Оборудование, необходимое для возведения буронабивных свай

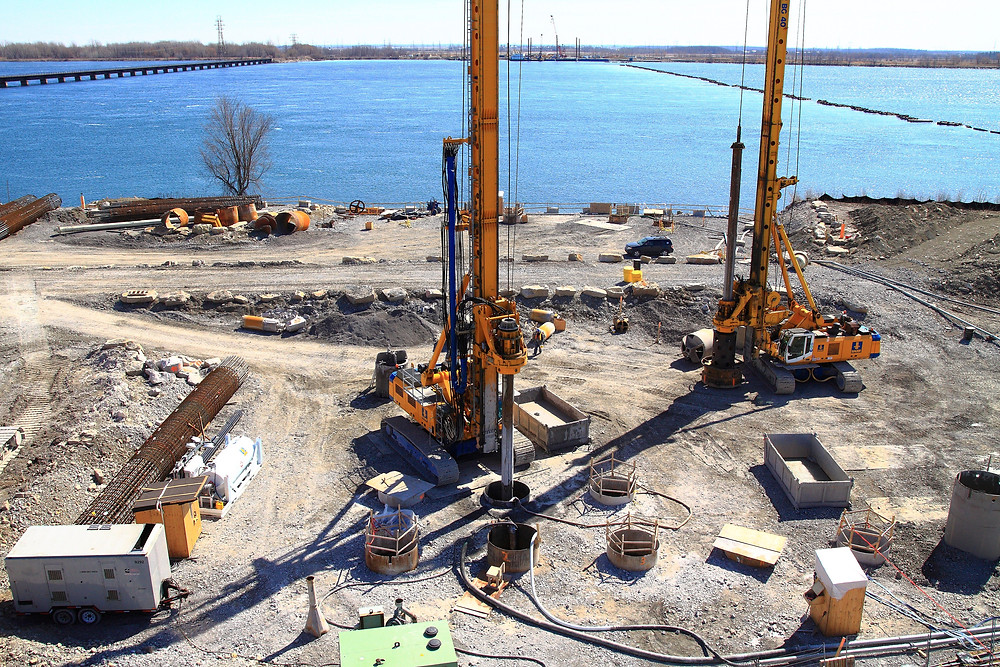

Стандартная строительная площадка, на которой для возведения буронабивных свай используется раствор, использует следующее оборудование:

Гидравлический буровой аппарат
Высокотурбулентная смесительная установка для производства бурового раствора.
Специальное оборудование для удаления песка из навозной жижи.
Устройство сервисного крана используется для позиционирования стальных арматурных каркасов в скважине и для поддержания положения колонны стальных труб, залитых в бетон.
Экскаваторный инструмент или лопата для вывоза выкопанной земли и гравия из зоны строительства.

Буровые инструменты, используемые в буронабивных сваях

Различные буровые инструменты, которые используются ниже

1. Буровой инструмент:

Этот инструмент наиболее подходит, когда почва на строительной площадке, где необходимо проводить земляные работы, глинистый, сухой или несвязный.

Этот инструмент состоит из центрального стержня, окруженного спиралевидным фланцем. Острые края спирального фланца выполнены в виде клиновидных зубов.

2. Ковш:

Этот инструмент лучше всего подходит, когда грунт на строительной площадке, где необходимо проводить земляные работы, рыхлый, несвязный или мягкий и находится ниже уровня грунтовых вод.

Этот инструмент состоит из полой цилиндрической части с люком на дне. Этот люк имеет прорезь, которая крепится к одному концу цилиндра с помощью шарнира. Край щели сделан так, чтобы напоминать режущие зубы.

Помогают загружать грунт в цилиндрический ковш, а также препятствуют высыпанию грунта при втягивании орудия. Когда буровой инструмент достигает поверхности, люк отсоединяется от ковша и грунт падает на землю.

3. Скальный бур:

Этот инструмент лучше всего подходит, когда грунт на строительной площадке, где необходимо проводить земляные работы, сильно уплотнен, глинистый, мягкий или имеет сильно выветренные породы. Этот инструмент состоит из центрального вала, окруженного спиралевидным фланцем.

Режущие зубья скального бура отличаются от традиционных буров. Скальный шнек не имеет клиновидных зубьев, а имеет конические зубья.

Их конструкция напоминает обтекаемый кончик пули. Следовательно, их иногда также называют зубами пули. В верхней части зубьев пули используется сверхпрочный металлический элемент. Это, наряду с их структурной основой с опорами, которые помогают вращаться вокруг оси, обеспечивает равномерный износ режущего наконечника бура для скальных пород.

4. Колонковая бочка:

Этот инструмент лучше всего подходит, когда грунт на строительной площадке, где необходимо проводить раскопки, состоит из чрезвычайно твердых пород и каменных образований.

Этот инструмент состоит из полой и цилиндрической части, как и ведро, но без люка на дне. Колонковая бочка спроектирована таким образом, чтобы режущие зубья располагались по всей длине нижней кромки.

Когда извлеченный керн входит во внутренний цилиндрический узел колонкового бура, он остается на месте во время втягивания. Это связано с характерной конфигурацией и расположением зубов.

Читайте также: Что такое жилой дом? | Типы жилых зданий | Выбор площадки для жилых зданий

Проблемы строительства буронабивных свай

Существуют различные проблемы, с которыми сталкиваются при строительстве буронабивных свай, следующие использование вращающихся сверлильных аппаратов, которые вырезаны для конкретной операции. Для этого необходимо учитывать различные факторы, такие как диаметр, глубина, состояние грунта, метод строительства и т. д.

Из-за различных условий грунта и места стабилизация скважин должна выполняться с применением временной обсадной колонны.

Даже после тщательного планирования фактические грунтовые условия на строительной площадке позволят определить длину обсадной трубы.

Подрядчик должен провести исследование грунта, чтобы понять инженерные свойства грунта. Тип метода бурения зависит от типа грунта, который должен использоваться при строительстве буронабивных свай.

Каждая позиция сваи должна быть обследована отдельно, а затем должно быть обеспечено, чтобы на этом участке не возникало никаких помех до тех пор, пока не начнется строительство буровой сваи.

Подрядчик по укладке свай полностью зависит от прошлых отчетов об исследовании грунта, чтобы выбрать метод, вызывающий меньшее беспокойство.

Бурение скважины и устройство сваи на несвязном грунте — очень сложный и сложный процесс.

Когда глубина бурения достигает уровня грунтовых вод, необходимо обеспечить дополнительную опору с помощью стального каркаса и основная проблема возникает при несвязных грунтах.

Читайте также: Что такое стандартный тест Проктора? | Использование стандартного теста Проктора | Стандартный прибор для испытания на уплотнение по Проктору | Процедура стандартного теста Проктора | Преимущества & Недостатки стандартного теста Проктора

Преимущества буронабивных свай

Существуют различные преимущества буронабивной сваи: используя Буронабивные сваи .

Навозная жижа, полученная на строительной площадке с использованием смесительных установок с высокой турбулентностью, может быть переработана.

Буронабивные сваи с защитной оболочкой экологически безопасны, коррозионностойки, водостойки, обеспечивают оптимальное распределение несущей способности по всей длине оболочки.

Буронабивные сваи спроектированы таким образом, чтобы они могли выдерживать большую нагрузку, а также могли передавать нагрузку на грунт.

Буронабивные сваи облегчают перемещение свай на переменной глубине.

Буронабивные сваи лучше всего подходят для мягких, сжимаемых и набухающих грунтов.

Буронабивные сваи можно удлинять на глубину ниже сезонных колебаний влажности.

Буронабивные сваи имеют более высокую несущую способность по сравнению с забивными сваями.

Недостатки буронабивных свай

Есть и недостатки Фундамент из буронабивных свай , который выглядит следующим образом:

Строительные площадки, где используются методы буронабивных свай, требуют наличия смесительных установок с высокой турбулентностью. Эти заводы требуют много работы и спецификаций.
Весь бетон, который должен использоваться в процессе строительства, должен пройти испытания на сжатие и отбор проб в соответствии с инструкциями инженера или представителя инженера.
В случае буронабивных свай качество бетона контролировать нельзя.

Читайте также: Что такое матовая основа? | Для чего используется матовая основа? |Типы матового основания | Строительство матовых фундаментов |

Применение буронабивных свай

Существуют различные применения буронабивных свай в строительстве:

Буронабивные сваи используются при строительстве высотных промышленных и коммерческих зданий.
Применяется там, где несущая способность грунта низкая.
Буронабивные сваи также используются при строительстве кессонов.

Заключение

Буронабивная свая представляет собой выгодный процесс забивки свай, так как позволяет экономить время и материалы. Буровые сваи могут быть отлиты точной длины, что позволяет избежать потерь.

Буронабивные сваи спроектированы таким образом, чтобы они могли выдерживать большую нагрузку, а также могли передавать нагрузку на землю, поскольку их можно забрасывать далеко и они глубоко посажены в землю. Таким образом, все более широкое применение буронабивных свай оправдано в инженерно-строительном бизнесе.

Часто задаваемые вопросы (FAQ)

Как устроены буронабивные сваи?

Буронабивные сваи — фундаментные конструкции, возводимые путем выемки грунта с помощью роторного бурового оборудования. Процесс строительства включает в себя бурение и удаление грунта полностью с намеченного участка и заливку бетона в скважину.

В чем разница между сваями CFA и буронабивными сваями?

Вращающиеся буронабивные сваи часто имеют больший диаметр, чем обычные шнековые сваи (CFA). Они используются для выдерживания больших нагрузок, преодоления подземных препятствий и проникновения в грунт, который слишком трудно бурить, с использованием методов непрерывного шнека.

Что такое диаметр буронабивных свай?

Форма и длина, материал и диаметр буронабивных свай различаются в зависимости от их использования. Основная цель строительства буронабивной сваи — выдерживать большие вертикальные нагрузки. Отличительной чертой буронабивных свай является их цилиндрическая форма, которая обычно имеет размеры более , чем 600 миллиметров . Буронабивные сваи спроектированы инженерами таким образом, чтобы можно было выдерживать осевые сжимающие нагрузки.

На какую глубину можно погрузить буронабивные сваи?

Буронабивные сваи обычно можно бурить на глубину более 60 м, а диаметр может достигать 2,4 м.

Что делают буронабивные сваи?

Буронабивные сваи представляют собой цилиндрические элементы фундамента из бетона, устанавливаемые в грунт различными способами. Они передают высокие структурные нагрузки на более низкие несущие грунты.

Для чего используются буровые пирсы?

Буронабивные сваи обычно используются в качестве фундаментных свай для ограничения осадки конструкций, которые они поддерживают, однако этот метод также может применяться для возведения свай-солдат для подпорных стен. Процесс установки буронабивных свай отличается минимальным уровнем шума и вибрации по сравнению с забивными сваями.

Почему буронабивные сваи используются в глине?

Забивка свай в глину изменяет физические характеристики почвы. В мягких глинах забивка свай приводит к увеличению порового давления воды, что приводит к снижению эффективного напряжения. По мере того, как поровое давление воды со временем падает, а грунт оседает, эффективное напряжение в грунте будет увеличиваться.

Что такое скучное строительство?

В контексте строительной отрасли бурение включает бурение отверстий в земле для различных целей, таких как определение того, безопасна ли земля на проектной площадке для строительства.

Что такое несъемная обсадная труба для буронабивных свай?

Сваи, проходящие через воду и мягкие верхние слои грунта, должны быть снабжены несъемной стальной оболочкой, если это показано на чертежах. Бурение сваи должно производиться с использованием временного стального кожуха, рассверливаемого до подошвы сваи или до уровня, утвержденного Инженером. Временный кожух снимается.

Что такое вращающееся буронабивное оборудование?

Вращающееся буронабивное устройство (RBP) использует машину, называемую сваебойной установкой, со специально разработанными буровыми инструментами, включая ковши и шнеки, для удаления грунта и камня. Эти инструменты используются для многократного бурения в земле, удаления грунта по мере продвижения сваи, пока не будет достигнута расчетная глубина.

Что такое буронабивная свая большого диаметра?

Буронабивные сваи большого диаметра сооружаются с использованием мощных гидравлических буровых установок, которые могут использовать сменные приспособления, такие как шнеки, ковши или колонковые буры. Эти инструменты могут работать со всеми типами гранулированных или связных грунтов, включая скальные породы с прочностью до 100 МПа.

Нравится этот пост? Поделитесь этим с вашими друзьями!

Рекомендуем прочитать –

Что такое Stucco? | Различные виды штукатурки | Системы нанесения штукатурки
Утечка воды в подвал после сильного дождя | Как предотвратить появление воды в подвале после сильного дождя
Что такое виброкаменные колонны? | Виброзапасные каменные колонны
Типы дренажной плитки | Внутренняя сливная плитка | Наружная дренажная плитка | Стоимость системы дренажной плитки
Что такое секущие стены? | Использование секущих свайных стен | Секущие свайные стены против касательных свайных стен

Буронабивные сваи | Foundation Specialists Inc.

РЕЗЮМЕ : Буронабивные сваи представляют собой железобетонные стержни, залитые на месте в пробуренную скважину. Они являются наиболее универсальными типами глубокого фундамента из-за их приспособляемости ко многим видам грунтовых условий, будь то на суше, под водой или рекой, как показано на рисунках. Буронабивные сваи имеют диаметр от 600 мм до 6000 мм и глубину до 100 метров. Буронабивные сваи устанавливаются путем сначала удаления почвы в процессе бурения, а затем возведения сваи путем заливки бетона в отверстие. Самая простая форма строительства состоит из бурения незащищенной или незащищенной ямы и заполнения ее бетоном. Возможные осложнения, такие как сложные грунтовые условия и наличие грунтовых вод, привели к разработке специальных технологий бурения.

БУРОВЫЕ СВАИ заливаемые на месте цилиндрические сваи, выкапываемые с помощью шнеков, ковшов, статического бурового раствора или большого бурового долота (для крепких пород) с обратной циркуляцией, с долотообразным грейфером и обсадным вибратором для валунного грунта , с помощью погружных пневмоударников большого диаметра и сжатого воздуха (буронабивные сваи), среди прочего.

Наиболее распространенные буронабивные сваи большого диаметра, устанавливаемые через покрывающие слои связного или несвязного грунта, с грунтовыми водами или без них, до более твердого грунта, для достижения проектной несущей способности за счет поверхностного трения, несущей опоры или того и другого, служат в качестве фундаментные сваи для жилых, коммерческих, институциональных зданий, промышленных комплексов или инфраструктуры.

Буронабивные сваи, устанавливаемые в обычном грунте с наличием грунтовых вод, как правило, требуют использования короткого временного стального кожуха и бурового раствора в качестве статической суспензии для обеспечения поддержки окружающего грунта при выемке сваи и до полной обратной засыпки сваи выемку бетоном, чтобы предотвратить обвал выработки и дестабилизацию окружающего грунтового образования.

Приготовление и обработка наиболее эффективным буровым раствором, бентонитовым раствором, сама по себе является сложной технологией и требует полного комплекта специального оборудования и (основной) полевой лаборатории.

Наиболее распространенные диаметры буронабивных свай составляют от 0,6 метра до 3,0 метра, длина также может варьироваться от нескольких метров до шестидесяти и более метров, в зависимости от расчетных нагрузок и параметров грунта.

Буронабивные сваи могут быть сильно армированы, если это требуется по проекту, арматурные каркасы обычно изготавливаются в виде сегментов, длина и вес которых зависят от имеющейся в продаже длины арматурных стержней и доступного подъемного оборудования. Соединение арматурных каркасов может выполняться с помощью соединения внахлестку, сварного соединения внахлестку или механических резьбовых соединителей. Заливка выполняется путем заливки бетона с расчетной прочностью и осадкой по мере необходимости через водонепроницаемые сегментные треугольные трубы, начиная с нижней части сваи и оставляя нижний конец треугольной трубы погруженным в бетон не менее чем на 3 метра до завершения заливки, чтобы гарантировать целостность сваи и конечное хорошее качество бетонной заливки.

Буровые растворы, при необходимости, могут представлять собой воду, суспензию бентонита (бентонитовый раствор), суспензию полимеров, в зависимости от типа грунта, состояния грунта, наличия и высоты уровня грунтовых вод, химических свойств грунтовых вод (Ph, Минерализация ).

Стальные обсадные трубы могут быть временными, и в этом случае толщина стенок обычно достаточно велика, чтобы их можно было использовать в различных целях, они снабжены манжетами для облегчения работы с вибропогружателями и имеют диаметр, немного превышающий номинальный диаметр буронабивных свай, чтобы облегчить бурение инструменты. Постоянные кожухи, при необходимости, являются жертвенными кожухами, и поэтому толщина стенок настолько мала, насколько это позволяет необходимость вбивания кожуха в землю.

Буронабивные сваи обычно используются для фундаментов мостов на суше и на воде, поскольку универсальность конструкции и исполнения буронабивных свай позволяет возводить практически любой необходимый диаметр, в том числе очень большого диаметра, а усиление сваи может быть выполнено максимально тяжелым требуется сейсмостойкой конструкцией и нормами (нередко используются арматурные каркасы с двойными стенками для размещения всех необходимых стержней, однако следует позаботиться о том, чтобы между стержнями оставалось достаточно места для протекания бетона).

Буронабивные сваи также используются для формирования подпорных стен (см. PileWall), в качестве непрерывной свайной стены или секущей свайной стены или выровненной свайной стены, с анкерами для грунта с последующим натяжением или без них в качестве обратной связи.

Испытания буронабивных свай обычно проводятся в два (2) этапа. Испытания первого этапа для проверки проектных допущений и достижимой расчетной нагрузки проводятся до начала изготовления рабочих свай: испытательные сваи устанавливаются в предполагаемой зоне строительства в соответствии с разработана и протестирована на целостность и целостность компанией P.I.T. (Испытание на целостность сваи), затем на несущую способность, либо с помощью испытания на статическую нагрузку, либо с помощью испытания на динамическую нагрузку PDA (динамический анализ сваи). Иногда проектировщику может потребоваться испытание на отрыв и испытание на боковую нагрузку.

После подтверждения проектной мощности сваи начинается строительство буронабивных свай для рабочих свай, а затем проводится контроль качества репрезентативных свай.
