Особенности кладки в четверть кирпича

Опубликовано:

13.08.2015

Несмотря на насыщенность строительного рынка разнообразными материалами, на сегодняшний день кирпич является наиболее востребованным при малоэтажном строительстве. Его основные преимущества – влагостойкость, прочность, долговечность, огнеупорность. При этом различные размеры и характеристики кирпича позволяют выполнить способы и виды кладки, присущие конструкциям в зависимости от их назначения.

Обустройство кирпичных перегородок

Кирпич отличается прочностью, влагостойкостью, огнеупорностью и долговечностью, а различные его виды позволяют возводить стены разных типов конструкций.

Применяющаяся в современном строительстве кирпичная кладка может иметь разную толщину, от 0,5 до 2,5 кирпичей. Для возведения небольших перегородок, не испытывающих несущих нагрузок, и внутренних стен печей и каминов часто применяется кладка толщиной в четверть кирпича. При использовании одинарного кирпича стандартного размера 65х120х250 мм на возведение 1 метра стены данным видом кладки требуется 31 кирпич, при этом толщина стены составляет 65 мм. Приведенные параметры указывают на то, что этот вид кладки является экономным, а возведенные конструкции занимают небольшое количество полезной площади.

Кроме того, применение кладки в четверть кирпича распространено при облицовке щитовых или каркасных домов, каминов и печей, при возведении многослойных стен и устройства внутренней и наружной версты.

Сооружение подобных тонких конструкций является достаточно сложным делом, потому что требует не только аккуратной установки каждого отдельно взятого кирпича, но и постоянного инструментального контроля.

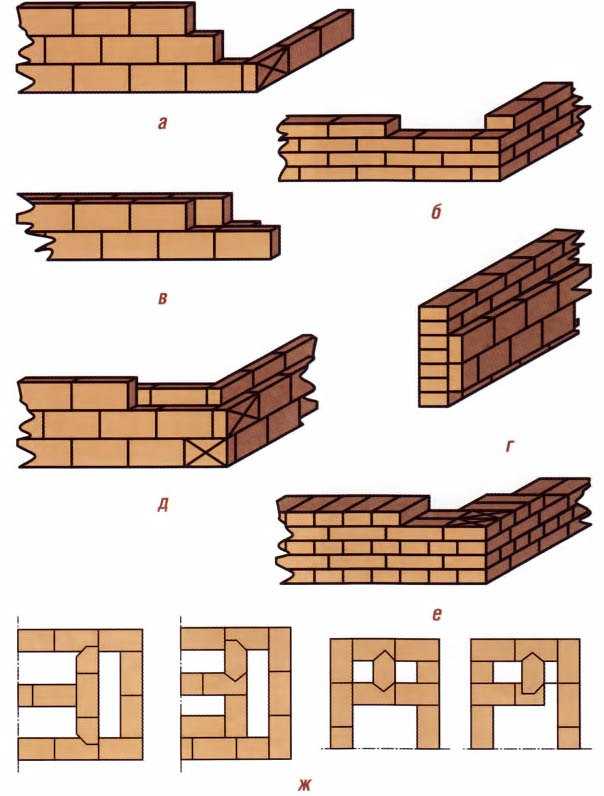

Схема кладки стен разной толщины.

Кроме того, возможна и переустановка кирпичей при недостаточной вертикальности перегородки. Сложность данному виду работ придают выдерживание определенной тонкости шва и возможное отклонение вертикальности конструкции не более 1 см по всей высоте. Достаточно трудоемки и работы по привязке перегородки, выполненной способом в четверть или в половину кирпича, к несущим конструкциям здания: полу, стенам, потолочному перекрытию.

Все перечисленные операции значительно повышают стоимость работ по возведению тонких перегородок из кирпича, поэтому многие хозяева загородных участков, приступая к строительству домов, предпочитают проводить их самостоятельно.

Инструменты для порядовки

Для возведения конструкций из кирпича, а также кирпичной кладки и печей необходим определенный набор инструментов. Это приспособления, позволяющие замешивать раствор и укладывать кирпичи, и инструменты, предназначенные для контроля и измерения. При помощи них каменщик контролирует процесс строительства и следит за точностью геометрии кладки.

Перед началом работ следует подготовить следующие инструменты:

Рабочие операции по заготовке неполномерного кирпича и теске его граней.

  1. Кельму – основной инструмент каменщика, представляющую собой лопатку из стали с пластиковой либо деревянной ручкой. Кельма используется для заполнения вертикальных швов раствором, а также для разравнивания швов и удаления лишнего раствора.
  2. Растворную лопату – предназначена для подачи и разравнивания раствора на стенах.
  3. Расшивки – используются для обработки швов. При этом размеры и профили сечения расшивок должны соответствовать толщине и заданной форме швов.
  4. Молоток-кирку – необходим для рубки камня либо кирпича на четвертинки, половинки и их дальнейшего обтесывания.
  5. Швабровку – инструмент представляет собой закрепленную между фланцами резиновую пластину, при помощи которой производится процесс чистки и заглаживания швов кирпичной кладки.

К инструментам, необходимым для контроля процесса строительства по возведению кладки и печей, относятся:

Инструменты для кладки.

  1. Отвес – позволяет выверять вертикальность перегородок и углов кладки. В зависимости от сложности задач, могут использоваться отвесы, имеющие различную массу.
  2. Строительный уровень – предназначен для проверки вертикальности и горизонтальности кирпичной кладки.
  3. Правило – представляет собой дюралюминиевую рейку длиной до 1,2 м.
    Используется для проверки качества лицевой поверхности возведенной перегородки.
  4. Деревянный угольник – необходим для выверки прямоугольности закладываемых углов.
  5. Складной м или рулетка.
  6. Шнур-причалка – позволяет определять правильное положение каждого кирпича в версте.
  7. Деревянная порядовка – рейка с насечками, применяемая для разметки рядов кладки.

Правила возведения межкомнатных перегородок

Приступая к работе по установке кирпичной перегородки, выполненной способом укладки в четверть либо в половину кирпича, следует знать основные правила, которые диктует установленный норматив.

Схема возведения тонкой перегородки.

Так, все кирпичные перегородки или облицовку печей необходимо возводить только при наличии железобетонных перекрытий, что не допустит перекоса и последующего обрушения конструкции. Если работы проводятся в одноэтажных строениях без подвала, следует обустраивать малозаглубленные фундаменты, имеющие песчаную подушку. Подушку необходимо заглублять до достижения устойчивого грунта. Высота кирпичных перегородок, выполненных в четверть либо в половину кирпича, не должна превышать 3 м, а длина – 5 м.

Кирпич для данного вида кладки необходимо подбирать с ровными гранями, без трещин и отклонений в линейных размерах более 3 мм. Чтобы обеспечить качественную перевязку швов по вертикали, также будут необходимы трехчетверки и половинки кирпича. Цементный либо известково-цементный раствор должен иметь среднюю жесткость. Для проведения кладки выше роста человека следует установить мостки с козлами.

Укладка перегородки на фундамент

Существуют способы кладки кирпичной перегородки в четверть или в половину кирпича, одинаково пригодные для привязки и к кирпичным, и к бетонным стенам. Один из наиболее используемых – возведение перегородки на перекрытие (или фундамент).

Перед началом работ в месте строительства необходимо уложить гидроизоляцию из пергамина или толя, распределив по ней слой известково-цементного либо цементного раствора. Так как слой является и подстилающим, и выравнивающим, его толщина должна обеспечивать строгую горизонтальность первого ряда кирпичной кладки.

http://youtu.be/eNLU2QN_pho

Заполнение вертикальных швов производят тычком: наносят раствор на торцевую грань кирпича и устанавливают таким образом, чтобы грань прижималась к заднему тычку уложенного ранее кирпича. Затем производится тщательная выверка положения кирпичей в первом ряду, и, если оно соответствует норме, доска приспособления (деревянная порядовка) поднимается таким образом, чтобы ее кромка была выше ряда кирпичей на 13 см. Кельмой на верхнюю часть предыдущего ряда наносится и равномерно распределяется раствор. Кладка следующего ряда ведется так, чтобы кирпичи перекрывали вертикальные швы не менее чем на четверть кирпича.

Если поверхность устанавливаемой перегородки не будет подвергаться оштукатуриванию, все швы кладки, как горизонтальные, так и вертикальные, должны быть заполнены раствором. Наиболее удобные способы для выполнения такой операции заключаются в закладке арматурной проволочной сетки или стержней диаметром в 5-6 мм в шов каждого четвертого ряда по всей длине кирпичной перегородки.

Кладка двух верхних рядов под потолочное перекрытие ведется одновременно. То есть кирпичи и предпоследнего, и последнего рядов укладываются вместе. При этом необходимо помнить, что все кирпичи последнего ряда, как и первого, должны быть целыми и не иметь трещин или сколов. После того как раствор кладки схватится, все кирпичи верхнего ряда следует заклинить под потолком металлическими штырями или осколками кирпича. Применять деревянные клинья не рекомендуется.

Использование кирпичей для монтажа печи

Печная кладка, как гласит установленный норматив, должна выполняться максимально прочно и иметь тонкие швы, строго вертикальные углы, горизонтальные ряды и гладкую поверхность. Допускаемые отклонения по вертикали не должны превышать 10 мм.

Основное правило при возведении печей – создать качественную внутреннюю стенку каналов и дымоходов. Она, как правило, выполняется таким способом кладки, как в четверть или в половину кирпича. Данная толщина стенок позволяет проходящим по каналам дыму и газам нагревать их. Затем тепло постепенно распределяется по помещению, обогревая его.

При способе укладки в четверть кирпича толщина швов должна составлять промежуток до 5 мм. Швы при кладке из огнеупорного или тугоплавкого кирпича допускаются не более 3 мм.

В процессе возведения печей или каминов все внутренние поверхности необходимо очищать мастерком или руками от глиняного раствора, выдавливаемого кирпичами. Эта операция должна проводиться регулярно, после укладки трех-пяти рядов. Кладку в обязательном порядке швабруют специальной кистью или мокрой тряпкой. При этом мелкие кусочки глины опадают и швы становятся более гладкими.

Для печей, выполненных кладкой толщиной в четверть либо в половину кирпича, следует применять открытую с двух сторон отступку. В этом случае расстояние между стенкой печи и перегородкой здания не должно быть менее 32 см. Пол в отступке, где располагается печь, выполненный из сгораемого материала (дерево, пластик), установленный норматив рекомендует защищать кирпичами, положенными плашмя. Кроме того, в качестве защиты могут использоваться керамические плитки либо другие огнестойкие материалы.

Четверть кирпича — вид кладки: как выложить перегородку, стену

Кладка в четверть кирпича применяется при возведении маленьких перегородок и внутренних стен в печи и камине; многослойных стен; для устройства версты (внешней и внутренней) и облицовки домов (щитового либо каркасного типа).

Кладка в четверть кирпича используется для возведения стен и перегородок.

Подобное строительство весьма экономичное, оно занимает совсем немного площади. Если применять обычный кирпич (65х120х250 мм), тогда для строительства 1 м стены (толщиной в 65 мм) потребуется 31 кирпич.

Содержание

  • 1 Подготовительный этап
  • 2 Правила возведения перегородок
  • 3 Постройка перегородок на фундаменте
  • 4 Укладка верхних рядов под потолком

Подготовительный этап

Стена любого здания может быть построена из разного материала. Но специалисты отдают свое предпочтение кирпичу. Особенно выгодно применять этот материал при малоэтажных конструкциях. Кирпич владеет следующими преимуществами:


Подготовка кирпича к кладке.
  • прочность;
  • стойкость к влаге;
  • стойкость к огню;
  • разнообразие форм, размеров и особенностей материала.

Кирпич — универсальный материал. С его помощью толщина кладки может составлять от 0,5-2,5 кирпича.

Такого рода застройка имеет следующие трудности:

  • частая переустановка при плохой вертикальности конструкции;
  • сложность выдержки тонкости шва;
  • тяжелая привязка перегородки к несущим стенам, полу, потолку.

Для кладки стены из четверти кирпича потребуются специальные инструменты. Хорошо подобранные орудия помогут замешать раствор, правильно класть кирпичи, совершать проверку и измерения по ходу работы (контроль над точностью геометрии объекта). На стройке не обойтись без следующих инструментов:

  1. Кельмы — изделие для наполнения раствором швов, их равнения и удаления излишков раствора. Это стальная лопатка, имеющая пластиковую либо деревянную ручку, — главный инструмент каменщика.
  2. Лопаты для раствора — с ее помощью ровняют и наносят раствор на стены.
  3. Расшивок — приспособлений для работы со швами. Бывают различных размеров и профилей сечения — для соответствия толщине и форме шва.
  4. Молотка-кирки — инструмента для измельчения кирпича на половинки, четвертинки, его обтесывания.
  5. Швабровки — чистящего приспособления для заглаживания швов. Имеет вид резиновой пластины с фланцами.

Для контроля кладки потребуются:

Необходимые инструменты для кладки.
  • отвес — инструмент для проверки вертикальности перегородки и угла кладки;

  • уровень для стройки — с его помощью проверяют вертикальность и горизонтальность;
  • правило — приспособление для проверки качества лицевых поверхностей стены, это рейка (зачастую из дюралюминия) длиной до 1,2 м;
  • угольник из дерева — с его помощью проверяют прямоугольность углов при строительстве стен;
  • рулетка — незаменимый инструмент для измерения размеров материалов, стены, для этих целей также могут использовать складной метр;
  • шнур-причалка — для проверки правильности положения кирпичей в версте;
  • порядовка из дерева — применяют для разметки рядов в кладке, имеет вид рейки с множеством насечек.

Правила возведения перегородок

Согласно установленным нормативам, стройка перегородок в 1/2 либо в четверть кирпича должна соответствовать некоторым требованиям:

Виды кладки.
  1. Во избежание перекосов, обрушений конструкций стен перед их стройкой следует обязательно установить железобетонные перекрытия.

  2. При строительстве одноэтажных зданий без подвальных помещений стоит позаботиться о малозаглубленных фундаментах с песчаной подушкой. Заглубление такой подушки должно быть до устойчивого грунта.
  3. Стена, построенная в четверть либо в половину кирпича, не должна превышать 3 м в длину и 5 м в ширину.
  4. Такое строительство требует кирпича идеального качества: имеющего ровные грани, без трещин и отклонений.
  5. Для качественной и долговечной перевязки швов по вертикали не обойтись без половинок кирпича.
  6. При выборе цемента, известково-цементного раствора следует остановиться на веществе со средней степенью жесткости.

Постройка перегородок на фундаменте

Воздвижение стен, перегородок, выполненное в четверть либо в половину кирпича, необходимо проводить на перекрытиях либо фундаменте. Такое решение пригодится во время привязки как к кирпичным, так и к бетонным сооружениям.

Начать застройку необходимо с установки гидроизоляции. Для этого на поверхность равномерно выстилают шар пергамина, толя, затем на него — слой раствора из цемента либо извести с цементом. Это служит выравнивающей подстилкой, потому толщина такого слоя должна обеспечить полную горизонтальность поверхности — это залог качественной последующей кладки кирпича.

Стоит позаботиться о заполнении вертикальных швов. Для этого необходимо обзавестись тычкой. Во время нанесения раствора на торцевую часть кирпича последний укладывают так, чтобы грань максимально прижималась к задней тычке предыдущего кирпича.

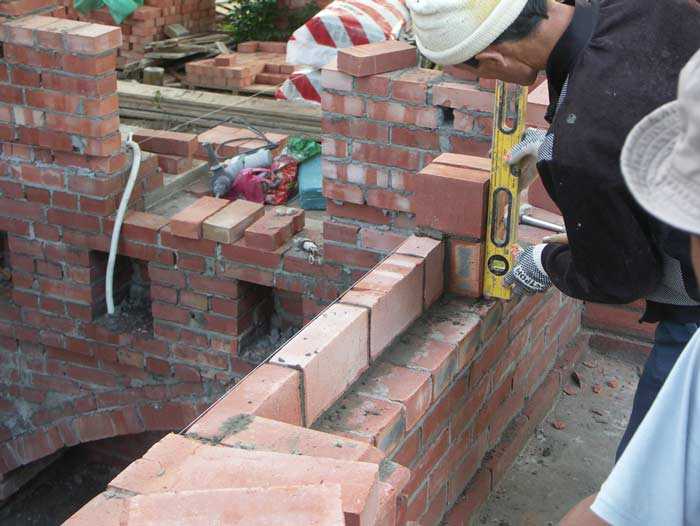

Важно проводить детальную проверку первого ряда кирпичей на ровность.

Только при нормальном их положении можно поднимать деревянную порядовку. Кромка этой доски приспособления должна быть выше ряда кирпичей минимум на 13 см.

Раствор наносится по кирпичной кладке кельмой. С помощью такого инструмента удобно не только наносить, но и равномерно распределять раствор по поверхности кирпичей. Укладывать следующий ряд необходимо таким образом, чтобы каждый кирпич перекрывал вертикальный шов минимум на четверть кирпича.

В случаях когда после стройки стена не будет штукатуриться, необходимо позаботиться о заполнении раствором всех швов кладки (горизонтальных и вертикальных). Для этого удобнее и надежнее всего применять укладку проволочной сетки из арматуры либо стержней диаметром не менее 5-6 мм. Их закладывают в шов каждого четвертого либо пятого ряда по всей длине конструкции из кирпича.

Укладка верхних рядов под потолком

Установка ведется одновременно — все кирпичи предпоследнего и последнего рядов укладывают вместе. Необходимо ответственно подойти к укладке: все кирпичи должны быть ровными и целыми, без минимальных сколов либо трещин.

В конце, после полного высыхания раствора, весь верхний ряд кирпичей необходимо укрепить под потолочным покрытием штырями. Лучше всего для этих целей подойдут металлические штыри либо осколки кирпичей. Нельзя использовать деревянные клинья.

Правила возведения кирпичных конструкций для монтажа печи:

  • кладка должна быть максимально прочной;
  • наличие тонких швов;
  • полная вертикальность швов;
  • идеально горизонтальные ряды;
  • гладкость поверхностей;
  • максимально допустимая степень отклонения по вертикали — 10 мм.

В случае использования огнеупорного либо кирпича из тугоплавких материалов толщина шва не должна превышать 3 мм. Рекомендуется тщательно очищать поверхность стен печи либо камина от раствора. Лучше всего это делать руками либо мастерком.

Для достижения гладкости швов необходимо обязательно швабровать кладку. Процедуру проводят с помощью специальной кисти, но идеально подойдет мокрая тряпка. В результате этого все мелкие кусочки глины быстро отпадут, останутся только идеально гладкие швы.

Деревянный либо пластиковый пол в месте расположения печи стоит обязательно защитить от огня.

Для этого можно применить кирпичные изделия, которые укладывают плашмя. Для этих целей можно использовать керамические плитки и прочие огнеупорные материалы.
