Что лучше установить в щитке: «дифавтомат» или УЗО?

Без защитных элементов электрической сети в квартире и на даче не обойтись в любом случае. Эти устройства не только предотвращают серьезные последствия при коротком замыкании и защищают от превышения в сети допустимых нагрузок, но и не допускают утечки тока. В большинстве случаев для защиты устройств от последствий короткого замыкания используются автоматические выключатели, или «автоматы», в то время как для защиты от возможных утечек применяются устройства защитного отключения — УЗО.

Вместе с тем, и то и другое хорошо решают комбинированные приборы, которые имеют математическое название — дифференциальные автоматические выключатели, или «дифавтоматы». Это весьма удобные устройства, которые в одном корпусе совмещают две функции: УЗО и автоматический выключатель.

Что поставить: дифавтомат или УЗО

Ниже мы коротко расскажем, что из себя представляют оба устройства, а также выясним, УЗО или дифавтомат, что из них выбрать. А пока лучше остановимся на основных параметрах выбора, которые часто выступают в качестве ограничений. Это и цена устройства, неудобство подключения и конечно размеры щитка, куда вы будете устанавливать прибор.

Но главным критерием все же является цель: для чего устанавливается тот или иной аппарат. В частности, для обеспечения безопасности одного потребителя и одной линии смело берите дифавтомат.

При этом нужно помнить, что в щитке нужно будет предусмотреть довольно много места для дополнительной защиты. Как известно, для УЗО нужно также устанавливать автоматический выключатель, т.к. оно не имеет встроенной защиты от сверхтоков. Выходит, что для автомата требуется одно модуль-место, а для УЗО — три (сам модуль в два раза толще). То же самое касается подключения отходящих линий, количество которых также зависит от количества групп розеток.

В настоящее время в продаже уже можно найти одномодульные дифавтоматы, которые по выполняемым функциям идентичны обычным АВДТ: они имеют и УЗО, и автомат.

Но у АВДТ есть особенность при подключении, т.к. подразумевает использование таких дополнительных и весьма дорогих инструментов, как пресс клещи, стрипперы и другие инструменты, которые позволят сократить время монтажа.

Здесь вариант «УЗО + автомат» выглядит более бюджетным и удобным.

В общем то, после этой информации становится понятно, что лучше при выборе дифавтомат или узо.

Как подключать УЗО и дифавтомат

Сборка этих приборов выполняется стандартным образом: фазный провод подключается на автоматический выключатель, а затем выходит из автомата и подключается на верхнюю «фазную» клемму УЗО. Нулевой провод подключается напрямую на верхнюю «нулевую» клемму УЗО. Затем фаза и ноль отходят от нижних клемм УЗО к потребителю.

Схема подключения дифавтомата немного проще: фазный и нулевой провод подключаются сразу на верхние клеммы прибора. С нижних клемм питание идет к потребителю.

Особенности применения

Как известно, в электрической цепи необходимо устанавливать защитное устройство именно с целью защиты: в результате скачка напряжения или других нештатных ситуаций оно отключает питание с помощью специальных технологий. В результате такого срабатывания мастеру предстоит найти причину отключения, среди которых может быть как замыкание, так и утечка тока. В случае с использованием АВДТ такие причины сразу можно и не обнаружить.

Но вот при использовании связки «автомат + УЗО» вам будет сразу видно: если отключилось УЗО — неисправность кроется в утечке тока, если же сработал автовыключатель, то причина в коротком замыкание или перегрузка линии.

Что такое УЗО

УЗО работает как защитник человека от поражения электрическим током и как превентивный механизм по предотвращению случайного возгорания кабелей проводки и подключаемых шнуров электроприборов.

Функциональная идея рассматриваемого устройства основана на законах электротехники, постулирующих равенство входящего и выходящего тока в замкнутых электрических цепях с активными нагрузками.

Это значит, что ток, протекающий через фазный провод, должен быть равен току, протекающему через нулевой провод — для цепей однофазного тока при двухпроводной разводке и что ток в нейтральном проводе должен быть равен сумме токов, которые протекают в фазах для трехфазной четырехпроводной цепи.

Когда в таком контуре из-за случайного прикосновения человека к неизолированным частям токопроводящих элементов цепи или при контакте оголенной части проводки (из-за повреждения) с другими токопроводящими предметами, образующими новую электрическую цепь, происходит так называемая утечка тока — равенство входящего и выходящего токов нарушается.

Это нарушение может быть зарегистрированным и использоваться как команда на отключение всей электрической цепи. На этом процессе и было сконструировано УЗО. А ток «утечки» в рамках электротехники стали называть дифференциальным током. УЗО может регистрировать очень малые токи «утечки» и выполнять функции механизма выключателя.

При выборе УЗО нужно помнить, что внутренней защиты от сверхтоков в нем не предусмотрено, УЗО защищает и реагирует только на ток утечки. Поэтому последовательно с устройством защитного отключения обязательно должен устанавливаться автоматический выключатель. Номинальный ток автомата должен быть меньше или равен номинальному току УЗО.

Как отличить УЗО от дифавтомата визуально

Здесь все достаточно просто, хотя два устройства очень похожи между собой. В первую очередь, у УЗО сразу на лицевой стороне виден мощный рубильник, индикатор и кнопка «Тест». Во-вторых, на УЗО на корпусе крупными цифрами указывается маркировка по току, например, 16А.

Если в начале надписи присутствуют латинские буквы В, С или D, а далее идет цифра, то перед вами дифференциальный автомат. Например, перед силой тока 16 идет буква «С», что означает тип характеристики электромагнитного и теплового расцепителей.

Когда УЗО не защитит

УЗО не среагирует, когда человек или животное попадет под напряжение, но тока замыкания на землю при этом не произойдет. Такой случай возможен при прикосновении одновременно к фазному и нулевому проводнику, находящимся под контролем УЗО, или при полной изоляции с полом. Защита УЗО в таких случаях полностью отсутствует. УЗО не может отличить электрический ток, проходящий через тело человека или животного от тока, протекающего в нагрузочном элементе. В таких случаях безопасность могут обеспечить меры по механической защите (полная изоляция, диэлектрические кожухи и др.) или полное обесточивание электроприбора перед его техническим осмотром.

Поэтому, УЗО всегда подключают последовательно с автоматом. Работают эти два устройства именно в паре: одно защищает от утечек, другое от перегрузок и короткого замыкания.

Что такое дифавтомат

Это устройство, сочетающее сразу два защитных устройства — это одновременно УЗО и автоматический выключатель.

Прямым предназначением дифавтомата является защита человека от поражения электрическим током при прямом контакте. Устройство одновременно отслеживает как возникновение короткого замыкания, так и проявление признаков утечки электричества через повреждённые токопроводящие компоненты.

Преимуществом использования дифференциального автомата является отсутствие необходимости подбора УЗО, ведь он уже содержится в составе компонентов дифференциального автомата.

Среди недостатков можно выделить вероятность выхода из строя одного из двух компонентов дифавтомата — замена отдельной части невозможна, что вынудит приобрести новый дифференциальный автомат.

Читайте также:

Фото: компании-производители

УЗО+автомат или дифавтомат? / Статьи и обзоры / Элек.ру

Защита человека от поражения электрическим током является важнейшей задачей в организации электробезопасности. Она состоит из ряда мер, которые необходимо выполнять при организации электроснабжения жилых и офисных зданий. Одним из главных таких мероприятий является установка в электрощитах устройств защитного отключения. Сокращенно они пишутся УЗО, а в нормативных документах называются выключателями дифференциального тока (ВДТ). Данные устройства реагируют на утечку тока.

Простыми славами, под утечкой тока можно понимать не штатную аварийную ситуацию в электроустановке. Если повредилась изоляция и ток начал «утекать» в землю, если открытые токопроводящие части каким-либо образом попали на землю, если человек случайно коснулся токопроводящих частей и ток «потек» через его тело и так далее. Все это является не штатной работой электроустановки и несет в себе большую опасность как для человека, так и для его имущества. Вот именно поэтому необходимо устанавливать устройства защитного отключения в электрощитах.

Существуют два вида устройств защитного отключения — это ВДТ (выключатель дифференциального тока) и АВДТ (автоматический выключатель дифференциального тока). Как видите, разница между ними всего в одном слове, но оно значит очень много. Ниже рассмотрим более подробно каждое устройство защитного отключения.

ВДТ, он же в бытовом сленге УЗО, устроен таким образом, чтобы мог своевременно отключить участок цепи, в котором возникла утечка тока.

Это все его функции. Вроде на первый взгляд мало, но зато им выполняется очень важное дело.

Таким устройством можно защищать одну или несколько групп потребителей. При использовании УЗО необходимо помнить одну очень важную вещь. Оно не имеет внутри встроенной защиты от сверхтоков. Участок цепи можно перегрузить током, на который не рассчитан кабель, или может произойти короткое замыкание. Вот на это ВДТ не среагирует и никогда не отключится. Токи перегрузки или короткого замыкания могут вывести из строя не только кабель и само защитное устройство, но и принести вред человеку. Поэтому только одни УЗО нельзя устанавливать в электрощитах. Их необходимо защищать с помощью обычных автоматических выключателей. То, что на его корпусе есть номинал в амперах указывает только на величину максимального тока, который могут коммутировать его контакты и все. Если на устройстве защитного отключения написано, например, 40А, то оно не сработает, когда протекаемый через него ток превысит 40А.

В этом случае ВДТ будет просто греться и плавиться. Вот это обязательно необходимо знать, при разработке схемы или просто при установке УЗО в щиток. Очень редко, но встречаются схемы, где ВДТ установлены без защиты от сверхтоков, то есть неправильно. Поэтому будьте тут внимательнее.

АВДТ, он же в бытовом сленге дифавтомат, устроен таким образом, чтобы мог своевременно отключить участок цепи, в котором возникла утечка тока, перегрузка или короткое замыкание. Как видите, в данном устройстве защитного отключения присутствуют функции обычного автоматического выключателя. Это делает АВДТ универсальным, логически законченным и более удобным в эксплуатации устройством. То есть, для защиты одной группы потребителей можно установить один дифавтомат вместо пары УЗО с автоматическим выключателем.

Появление дифавтоматов, на первый взгляд, упростило задачу в разработке схемы электрощита. Можно же установить на все группы потребителей одни АВДТ. Так все будет надежно защищено и займет не так много места. Но, помимо плюсов у них есть и минусы. Самым главным минусом для нашего обывателя является их стоимость. Если собирать щит только на одних дифавтоматах, то он будет очень дорогой. Поэтому обычные УЗО пользуются лучшим спросом в отличии от АВДТ.

Их отличие в названии только в одном слове как раз и указывает на возможность защиты данных устройств от сверхтоков. Простой ВДТ ее не имеет, а АВДТ уже имеет. Слово «автоматический» на это и указывает. Наличие таких устройств защитного отключения позволяет разрабатывать более гибкие схемы электрощитов, которые будут удовлетворять всем современным нормам электробезопасности.

Теперь перейдем к дилемме «УЗО+автомат или дифавтомат?».

Современные нормативные документы по электробезопасности требуют выполнять определенные меры для защиты человека и его имущества от опасного действия электрического тока. Только следуя всем пунктам можно этого добиться. Самым важным является жизнь человека. Поэтому, в первую очередь, необходимо организовать ее защиту от поражения электрическим током. Для этих целей выполняют разные меры, одной из которых является установка в электрощите устройства защитного отключения (УЗО). Дальше по важности идет сохранность имущества человека. Для этого все кабели защищают от перегрузки и от действия токов короткого замыкания с помощью автоматических выключателей. Казалось бы, что тут все просто и только необходимо на все группы розеток установить в электрощите УЗО и автоматы. Но, существует и другое защитное устройство, которое может выполнять все эти функции. Это автоматический выключатель дифференциального тока (АВДТ).В быту очень широко прижилось его название как дифавтомат. Итак, теперь у нас возник вопрос, что лучше выбрать УЗО с автоматом или дифавтомат? Давайте вместе попробуем разобраться и найти ответ на него.

Дальше я сравню оба варианта по разным критериям:

Занимаемое место в электрощите. Пара УЗО и автоматический выключатель занимают три модуля, а дифавтомат два. Если нужно защитить два кабеля, то две пары УЗО+автомат займут шесть модулей, а два дифавтомата всего четыре. Получается, что установка в щите АВДТ позволяет экономить место. Но, очень часто для уменьшения бюджета щитка к одному устройству защитного отключения подключают несколько автоматов. Например, если к УЗО подключить три автоматических выключателя, то они вместе займут пять модулей. Тогда получится, что для защиты трех кабелей необходимо пять модулей, а если ставить дифавтоматы, то нужно будет уже шесть модулей. Поэтому тут вопрос выигрыша места в щитке спорный.

Схема подключения. дифавтомат подключается очень просто. На его входные контакты необходимо подать фазу и ноль. Дальше фазный и нулевой рабочий проводники от нагрузки нужно подключить к его выходным контактам. Пара УЗО+автомат в сложности схемы подключения немного проигрывают. Тут нужно делать дополнительную перемычку, чтобы фазу подать с автомата на УЗО. Если к устройству защитного отключения планируется подключать несколько групповых автоматических выключателей, то здесь уже необходимо устанавливать дополнительную нулевую шину. Хотя можно отказаться от ее использования путем установки двухполюсных автоматических выключателей. К такому автомату нужно будет подключать сразу фазу и рабочий ноль. На рисунке ниже наглядно показаны разные варианты схем подключения данных устройств.

Удобство в эксплуатации и наглядном понимании схемы щитка. Для пользователя электрощитом однозначно будет удобнее схема на дифавтоматах. В ней на каждую группу розеток стоит свой АВДТ. Думать много тут не нужно и, открыв крышку щитка, будет все понятно даже домохозяйке. Вот схема на УЗО с автоматическими выключателями читается пользователем намного сложнее. Хорошо, когда УЗО и его автомат стоят рядом и интуитивно можно сообразить, что это одна пара, которая отвечает за конкретную группу розеток. Но, если к одному УЗО будет подключено несколько автоматов, то читаемость схемы щитка сильно падает, особенно, когда они стоят в разных местах или даже на разных дин-рейках.

4. Стоимость комплектующих.

Если взять пару УЗО с автоматическим выключателем и дифавтомат с одинаковыми характеристиками, то первые будут намного дешевле чем АВДТ. дифавтомат стоит где-то в 1,5-1,8 раза дороже, чем стоят вместе УЗО и автоматический выключатель. Это обусловлено тем, АВДТ более сложное устройство. Умные инженера смогли в одном корпусе размером два модуля уместить функции двух совершенно разных устройств, которые вместе занимают три модуля. За это придется доплатить.

5. Поиск не исправности. Это, пожалуй, самый интересный критерий, по которому можно сравнить оба варианта. С парой УЗО+автомат все просто. Если сработал автоматический выключатель, то значит, что произошло, либо короткое замыкание, либо перегрузка. Если сработало УЗО, то где-то появилась утечка тока. Это очень сильно облегчает поиски неисправности. С дифавтоматами дело обстоит немного по-другому. Если он сработал, то будет неизвестно по какой причине. Это сильно затрудняет поиск неисправности и на это может потребоваться много времени. Скорее всего придется приглашать на выручку электрика. Правда, если брать АВДТ из более дорогих и профессиональных серий, то в них предусмотрена встроенная индикация, по которой можно определить характер неисправности. Например, у производителя АВВ серии DS201 все дифавтомат имеют специальные флажки голубого цвета в рукоятке управления. Если произошла утечка, то вместе с отключающейся ручкой выпадает этот сигнальный флажок. Если он не появился, то соответственно, где-то в цепи произошло короткое замыкание или просто вы перегрузили защитное устройство.

Это все различия, на которые стоит обращать внимание в вопросе выбора пары УЗО с автоматическим выключателем или дифавтомата. Только хорошо проанализировав их и взвесив все «За» и «Против» можно смело идти в магазин.

Источник: Компания «Уралэнерго».

УЗО против дифавтомата – что лучше?

← Дешевле, но лучше? Да, это реально! || Распределительные щиты Univers с силовыми и слаботочными модулями →

УЗО против дифавтомата – что лучше?

Оговоримся сразу, что название было задумано другое — «Решение электрической схемы на УЗО или дифавтоматах – что лучше?», и оно звучит правильнее. Но поскольку запросы в поисковиках задаются именно такие, как в названии во главе, решили его не менять.

Итак, УЗО защищает жизнь человека при его прикосновении к токоведущим частям на которых имеется фазное напряжение. УЗО в момент прикосновения должно отключиться, сохранив человеку жизнь. Кроме того, протекание тока через не предназначенные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто. Тогда УЗО выполняет противопожарную функцию. Помним, что УЗО не защищает от перегрузки и короткого замыкания, для такой защиты УЗО устанавливают с одним автоматом или группой автоматических выключателей. С другой стороны, дифавтомат – это и есть УЗО и автоматический выключатель в одном корпусе. И он защищает линию от перегрузки, короткого замыкания и утечки тока. И, поскольку дифавтомат выполняет больше защитных функций линии, получается – это лучшее решение по сравнению с УЗО. Когда мы сравниваем одно УЗО и один дифавтомат так и есть.

Однако когда мы сравниваем УЗО с группой автоматических выключателей и группу дифавтоматов для группы линий, сравнение уже не в пользу дифавтомата. Почему? Потому что становится актуальной стоимость решения. А оно лучше у УЗО с группой автоматов. Автоматический выключатель значительно дешевле дифавтомата, а УЗО можно поставить общее не на один автомат, а на группу. При том, что функционал решения будет таким же, как в случае с группой дифавтоматов.

Как работает УЗО

На схеме УЗО изображен человек, который прикосновением к токоведущему проводнику создал ток утечки. Сразу возникла разница между входящим и выходящим током, и когда эта разница достигает 30 мА, дифференциальный трансформатор формирует сигнал на расцепитель, который отключает линию, и сохраняет человеку жизнь.

Следующая схема отображает наглядную разницу в подключение УЗО и группы автоматических выключателей и подключения группы дифференциальных выключателей.

Итак, по стоимости первое решение (на УЗО) будет ниже, чем второе, т. к. дифавтомат – дорогое устройство.

Кроме того есть другие различия:

Занимаемое место. Первое решение на схеме на УЗО занимает меньше места – 5 стандартных мест против 6 стандартных мест с дифавтоматами.

Ремонтопригодность. Замена автоматического выключателя значительно дешевле замены дифференциального выключателя.

Оперативная диагностика. В случае срабатывания одного из узлов схемы на УЗО, мы сразу видим причину отключения: сработало УЗО – утечка тока, автоматический выключатель – перегрузка или короткое замыкание. Большинство же дифавтоматов к сожалению не имеют индикатора причины своего отключения.

Подключение. В дифавтомате соединения установлены уже внутри корпуса. Остается только подключить входящие и отходящие линии. В решении с УЗО и группой автоматов необходимо еще коммутировать приборы между собой.

Надежность. Известно, чем проще устройство, тем оно надежнее работает. В этом отношении дифавтомат проигрывает.

Принцип конструкции.

УЗО и дифавтоматы выпускаются двух видов конструкции: электромеханическое и электронное. Однозначно преимущество у электромеханического, поскольку оно продолжает работать при обрыве нуля.

Функционал. Об этом редко кто задумывается. Чем УЗО может отличаться от УЗО, кроме класса производителя и конструктива? Типом «А» и типом «АС». Тип «А» — современная разработка, она «видит» все цифровые электронные электроприборы и следит за их безопасностью и защищает человека от утечек, которые могут исходить от них. Тип «АС» способен отработать утечку в проводке, розетках и удлинителях лишь до блоков питания ваших любимых гаджетов. Так что тип «А» однозначно лучше и полноценнее в защите жизни.

Мы считаем, что решение на УЗО и группе автоматических выключателей рациональнее и правильнее применять при распределении тока по четырем и более линиям. Если линий меньше, несколько дифавтоматов станут простым и однозначным решением по защите цепи. Самое главное, правильно подключить все приборы и обеспечить надежную защиту от пожара или удара током.

УЗО и дифавтомат в чем разница

Использование электроэнергии всегда сопряжено с риском поражения электрическим током или в аварийных ситуациях электричество может оказаться причиной возникновения пожара. Не случайно вопрос электробезопасности при создании или реорганизации электрических сетей всегда стоит на первом месте.

Нам наверняка встречались такие термины, как автоматический выключатель (АВ), устройство защитного отключения (УЗО) и дифавтомат, устройство и назначение которых знакомо каждому электрику. Для обывателя эти приборы оказываются загадкой, в лучшем случае он может догадываться, что речь идет о безопасности, но так ли безопасен дилетантизм в вопросах электробезопасности.

Автоматическому выключателю доверена защита от перегрузок электропроводки и коротких замыканий, но он не защищает человека от поражений электрическим током при случайном прикосновении токоведущих проводников. УЗО срабатывает под воздействием дифференциальных токов (несовпадения величин тока фазных и нулевых проводов) в случаях, когда изоляция проводки имеет утечки, таким образом, оно защищает человека от электротравм и электрическую проводку от возможных возгораний при токах утечки, но абсолютно не реагирует на токи перегрузок и коротких замыканий.

Полагая, что полностью защищен, человек, установивший УЗО или АВ, подвергает себя и близких серьезной опасности – эти приборы используются только в паре, при последовательном включении, такой тандем обладает защитным отключением во всех вышеупомянутых ситуациях, причем устанавливать автоматический выключатель следует на входе, а УЗО следом, ближе к нагрузке.

Альтернативным решением проблемы защиты считается применение дифференциальных автоматов, приборов объединяющих в себе функции автоматических выключателей и устройств защитного отключения. Так же как и УЗО диф. автоматы реагируют на утечку токов, в случае превышения номинальных токов сработает тепловой расцепитель, а при замыкании фазы на ноль электромагнитный расцепитель практически мгновенно отключит нагрузку.

В чем отличия применения приборов

В принципе мы определились с главным отличием:

УЗО срабатывает по току утечки который не должен превышать 30 мА для защиты человека и 0.5 А для противопожарной защиты;
дифавтомат защищает не только в случаях утечек, он обеспечивает надежную защиту также при перегрузках и коротких замыканиях в сети.

Невольно напрашивается вывод, что подключения дифавтоматов выгоднее, чем использовать связку УЗО + АВ, но так ли это на самом деле, попробуем разобраться. Сначала о сходствах. Оба прибора устанавливаются в электрическом щитке на DIN рейку и внешне очень похожи друг на друга, поэтому отличить УЗО или как его еще называют выключатель дифференциальный (ВД) от автоматического выключателя дифференциального тока (АВДТ) – второе название дифавтомата, проще по внешним признакам на лицевой панели:

маркировке, надписям, аббревиатуре;
функциональной схеме дифавтомата.

Однако почему, невзирая на универсальность АВДТ им продолжают противопоставлять последовательные схемы подключения ВД и АВ?

Прежде всего, вопрос стоимости – дифавтоматы дороже УЗО и даже если рассматривать полный комплект защиты вместе с автоматом, цена обеих приборов будет ниже.
Ремонтопригодность, в отличие от дифференциального автомата, использование защитной пары точно укажет причину аварийного срабатывания: утечки или перегрузки.
С точки зрения компактности АВДТ в более выгодном положении, поскольку занимает в полтора раза меньше места, нежели УЗО с автоматом, для маленьких щитков это актуально.
Подключением дифавтомат тоже в выгодном положении, отпадает необходимость выбора, какой из двух приборов включать первым.

Как видим, оба варианта защиты имеют право на существование, какой из них выбирать, каждый определяет для себя самостоятельно.

Разница в маркировке

Если необходимо быстро определить, дифавтомат или УЗО перед вами, то необходимо обратить внимание на маркировку, на диф. автомате рядом с номинальным током стоит какая например буква С или В, что указывает на категорию расцепителя, если же стоит маркировка с указанием ампер (буква А), то это однозначно УЗО. Ниже на фото видно, в верхнем ряду установлены именно диф. автоматы, а в нижнем ряду УЗО.

Смотрите также другие статьи :

Кабельные линии – требования к маркировке

В отличие от заводской маркировки кабельных изделий, которая наносится на внешнюю оболочку и несет информацию об особенностях продукции, маркировку электромонтажных кабелей наносят с целью разъяснения назначения кабеля. Она должна соответствовать информации, отраженной в кабельном журнале, составляемом при прокладке электрических кабелей.

Подробнее…

Сфера применения бронированных кабелей

Для защиты силовых кабелей от неблагоприятных внешних воздействий, используется броня из стальной ленты, покрытая антикоррозийным составом. Такой способ защиты был изобретен в конце позапрошлого столетия и, хотя в процессе эволюции он претерпел массу изменений, принцип устройства бронированного кабеля сохранился до наших дней.

Подробнее…

отличия, что лучше выбрать, и как установить

Для многих людей слова дифавтомат и УЗО ни о чем не говорят. Но приходит время замены электропроводки в доме или начинается строительство дачи и специалисты постоянно упоминают о них, о необходимости защиты от поражения электрическим током, и предлагают разные варианты. Вот тут владельцу дома нужно сделать выбор, причем правильный.

Ему хочется получить надежную защиту от электрического тока за приемлемые деньги, без переплаты и излишнего оборудования. Для этого надо немного разобраться с приборами, их назначением, отличиями, достоинствами и недостатками. Понять, в чем разница между дифавтоматами УЗО, будет полезно любому начинающему электрику.

Назначение устройств защитного отключения

УЗО обеспечивает защиту изоляции электропроводки и предотвращает возникновение пожара. А человека оно предохраняет от воздействия электрического тока при прикосновении к частям устройств, на которых имеется фазное напряжение.

УЗО срабатывает на дисбаланс токов в фазном и нулевом проводах защищаемой электросети. Это бывает, когда происходит пробой изоляции и появляется дополнительная утечка.

Протекание тока через не предназначенные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто.

Другой опасный случай – это прикосновение к токоведущим частям приборов, которые в нормальном состоянии не должны быть под напряжением. Ток начинает протекать на землю через человека, минуя нулевой провод.

Автоматический выключатель в таком случае не сработает, так как для отключения ему необходимы токи как минимум в десятки ампер. Для жизни человека опасны токи, начиная с 30 мА и выше. Способность устройства защитного отключения реагировать на 10-30 мА является надежной защитой от воздействия электричества.

Следует знать, что УЗО, не обеспечивает защиту от сверхтоков, это основное отличие УЗО от дифавтомата. В ситуации, когда стоит только УЗО и происходит короткое замыкание, устройство не среагирует, при этом может еще и само сгореть. Отдельно, без автоматического выключателя, оно не используется.

Если стоит вопрос, что выбирать – УЗО или дифавтомат, – надо понимать, что вместе с УЗО в цепь обязательно придется устанавливать автоматический выключатель.

Назначение дифференциального автомата

Дифавтомат используется для предохранения электрической сети от перегрузки, короткого замыкания и утечек. В дополнение к возможностям УЗО он выполняет функции автоматического выключателя.

Бывает так, что человек присоединяет к одной розетке удлинитель с пятью, шестью дополнительными розетками, а через них подключает несколько мощных приборов. В таких обстоятельствах перегрев проводников неизбежен.

Или, допустим, при включении электродвигателя заклинило вал, обмотка начинает греться, через какое-то время происходит пробой, с последующим коротким замыканием проводов.

Чтобы это избежать, устанавливается дифавтомат. Если превышение тока значительное, то дифавтомат в течение нескольких секунд, не дожидаясь пока расплавится изоляция, отключит линию, тем самым предотвратив пожар.

Быстрота отключения дифавтомата зависит от того, во сколько раз протекающий ток превышает номинальный для данной линии. При многократном превышении вплоть до короткого замыкания мгновенно срабатывает электромагнитный расцепитель.

Если протекающий по линии ток превышает номинальный более чем на 25%, то примерно через час устройство отключит линию, сработает тепловой расцепитель.

Если превышение будет больше, то отключение произойдет гораздо раньше. Время срабатывания можно определить по время-токовым характеристикам, дающимся на каждый прибор.

Внешний вид

Всеобщая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО.

Для однофазной сети корпуса этих приборов имеют размер равный двум корпусам однополюсного автоматического выключателя. Каждый из них имеет тестовую кнопку, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от монтажа дифавтомата.

Внешне дифференциальные автоматы отличаются от УЗО:

по надписям на лицевой панели;
маркировке;
функциональной схеме.

Обычно в верхней части прибора ниже названия фирмы производителя идет название прибора. К примеру, ВД и несколько цифр. ВД означает выключатель дифференциальный, то есть это УЗО.

Если присутствует аббревиатура АВДТ (сокращение от выражения: автоматический выключатель дифференциального тока), то это дифавтомат. На случай повреждения надписи на лицевой панели производитель предусмотрительно выдавил название устройства на боковой стороне прибора.

Правда, для определения типа устройства придется снимать его с DIN-рейки. Но этот способ касается в основном отечественных производителей.

Зарубежные поставщики на этот счет не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.

Обозначение номинального тока

Разница наблюдается в обозначении номинального тока. В УЗО его записывают в виде цифры, например 16 А, которая означает, что прибор будет нормально работать при токах не превышающих 16 ампер. Главная характеристика для него – это значение тока отключения.

Для дифавтомата, кроме тока отключения по утечке, важной является время-токовая характеристика. От нее зависит, при каких токах перегрузки и насколько быстро отключится устройство.

Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора. Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат.

Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.

Функциональная схема

На схеме УЗО на передней панели, можно видеть изображение магнитопровода дифференциального трансформатора, тестового резистора, трех ключей и управляющей обмотки.

Два ключа отключают фазовый и нулевой провода в случае токов утечки, превышающих уставку. Третий ключ нужен для протекания ограниченного резистором тока, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.

На схеме дифавтомата, в дополнение к схеме УЗО, изображается ключ, подсоединенный к фазовому проводу на выходе трансформатора. Или может быть другое изображение.

Вместо дополнительного ключа показывают квадрат с фигурой внутри положительной синусоиды и прямоугольного импульса. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс – тепловой расцепитель.

Другие различия

Уже из назначения приборов становится понятным, в чем между ними разница. Дифавтомат более универсален, он включает в себя функции УЗО. Но, помимо функций и внешнего вида, есть и другие различия.

Стоимость

Немаловажная разница состоит в цене. Дифференциальный автоматический выключатель значительно выше в цене, чем УЗО. Даже, если функционально УЗО уравнять с дифавтоматом, подсоединив дополнительный автоматический выключатель, все равно стоимость дифавтомата будет выше.

Размеры и ремонтопригодность

Занимаемый объем такой конструкции за счет добавочного автомата будет в полтора раза больше, чем место для дифавтомата. Это имеет значение при небольших электрических щитках.

Зато ремонтопригодность приборов при равном функционале лучше в системе УЗО+ автомат, чем просто дифавтомат. Кроме этого сразу становится ясна причина отключения – токи утечки или перегрузка в сети.

Подключение

Но при монтаже дифференциального выключателя не надо думать, как ставить УЗО, подключить до или после автомата. Вообще-то, большинство специалистов рекомендуют устанавливать сначала автоматический выключатель, затем дифференциальный.

Что касается УЗО, то здесь возможно два варианта. Если УЗО ставят на несколько групп потребителей, то оно идет первым, а за ним уже автоматические выключатели на каждую группу.

Если одну линию защищает одно УЗО и один автомат, то автомат идет первым.

Еще один момент, который нужно учитывать при выборе между дифференциальным автоматом и УЗО+ автомат. Это надежность устройств. Как известно, чем проще устройство, тем оно надежнее. В этом отношении дифавтомат проигрывает.

Итак, основная разница между дифавтоматом и УЗО состоит в их функциях, маркировке, стоимости, способе подключения и занимаемом месте в щитке.

Что использовать лучше, решает каждый собственник самостоятельно. Главное, правильно подключить все приборы и обеспечить надежную защиту от пожара или удара током.

Что лучше УЗО или дифференциальный автомат

Устройство защитного отключения (УЗО) – отключит электричество, если вы коснетесь рукой оголенного провода, если изоляция кабеля начнет «пробивать». Но оно совершенно не защитит проводку от короткого замыкания или перегрузки для этого нужен автоматический выключатель (автомат). Дифавтомат объединяет в себе функции узо и автомата. Что выбирать, узо + автомат или дифавтомат и как их отличить?

Как отличить УЗО от дифавтомата

Прямое указание производителя. Иногда прямо на корпусе пишется «Дифавтомат» или «УЗО»
Надпись дифавтомат
Надпись УЗО
Маркировка. Если присутствует маркировка на русском языке, например у производителей IEK и EKF, то буквы «ВД» (выключатель дифференциальный) говорят о том, что перед вами УЗО, а буквы «АВДТ» (автоматический выключатель дифференциального тока) или «АД» (автомат дифференциальный) – дифавтомат.
Буквы АВДТ, значит дифавтомат
ВД — значит УЗО
Сила тока. На лицевой части корпуса самые большие цифры показывают номинальный ток. Если перед этими цифрами нет букв, то перед вами УЗО. Буквы «А», «В», «С» и «D» перед силой тока указывают на тип теплового и электромагнитного расцепителя, значит перед вами дифавтомат.
Схема. УЗО и дифавтомат на корпусе иногда имеют схему. В бо́льшей части они похожи, но в дифавтомате дополнительно находится тепловой и электромагнитный расцепитель.
Схема на дифавтомате
Схема УЗО

Подключение

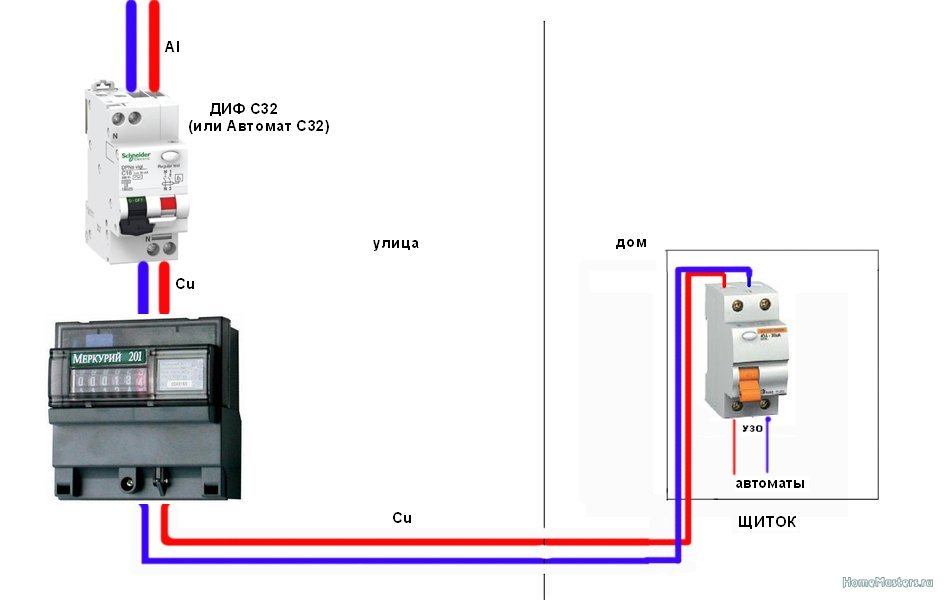

В распределительном щитке УЗО подключается вместе с однолинейным автоматическим выключателем (автоматом) по предложенной схеме:

Схема подключения УЗО и автомата в щитке

В такой схеме, в случае утечки электричества (например если пробила изоляция в стиральной машине) срабатывает УЗО, а если случается короткое замыкание или перегрузка, срабатывает автомат. Несколько преимуществ такого подключения:

Отдельное устройство всегда выполняет функции лучше, чем комбинированное, следовательно связка УЗО + автомат всегда будет надежнее работать, чем дифавтомат.
К одному УЗО можно подключить несколько автоматических выключателей. Например по этой схеме: В ней каждый из автоматов сработает при коротком замыкании или перегрузе, а УЗО сработает, если в сети появилась утечка.
При срабатывании видно, что стало причиной отключения – перегруз/короткое или утечка. Соответственно, найти причину неисправности становится гораздо легче.

Дифавтомат содержит в одном корпусе автомат и УЗО. В связи с этим у него только одно достоинство – он занимает меньше места в щитке, да и то, только в случае, если вы решитесь подключить всю комнату на один автомат.

Что лучше УЗО + автомат или дифавтомат, посмотрим на схеме

Рассмотрим типичную задачу для подключения в квартире. Подключение кухни:

Контур розеток;
Контур освещения;
Проточный водонагреватель;
Электроварочная панель;
Электродуховка;
Кондиционер.

Под каждый из этих контуров в щитке необходимо оборудовать отдельный автомат. Также обязательно защитить кухню от утечек, т.к. это комната, в которой используется вода и существует вероятность затопления сверху.

Подсчитаем места, занятые на DIN-рейке в варианте использования УЗО + автоматы:

УЗО с автоматами

А теперь решим ту же задачу с использованием дифференциальных автоматов:

Дифавтоматы на рейке

Как видно из схемы, на самом деле дифавтомат в реальных условиях занимает места больше, чем УЗО + автомат.

Стоимость

Давайте подсчитаем, сколько денег придется потратить на приведенные выше схемы. Для удобства используем стоимость оборудования от ABB:

Подсчет стоимости оборудования УЗО+автоматы

Теперь такие же подсчеты сделаем для использования дифавтоматов:

Подсчет стоимости дифавтоматов

Получается, что использовать дифавтоматы в три раза дороже, чем связку УЗО + автоматы.

Замена

Какой бы ни была надежной техника – со временем она ломается. В случае с УЗО, автоматами и дифавтоматами – ремонтировать сами устройства нет смысла – их меняют целиком. В случае поломки автомата, стоимость замены будет 2.15$ + услуги электрика.

Внутри корпуса дифавтомата находится такой же электромагнитный и температурный автомат. В пределах одного производителя качество деталей идентичное, следовательно вероятность поломки автоматического выключателя за 2.15$ такая же, как и дифавтомата за 31$. Следовательно, преимущество, опять же, за связкой УЗО + автомат.

Что выбрать, УЗО или дифференциальный автомат?

Получается, что дифавтомат имеет два преимущества перед связкой УЗО + автомат:

Дешевле;
Экономит место на DIN-рейке ;

Но эти преимущества проявляются только при формировании простой схемы, где используется только один выключатель в щитке. Что случается очень редко. В остальных случаях использовать связку автомат + УЗО лучше дифференциального автомата.

Видео. Преимущества УЗО и дифавтоматов.

В ролике наглядно показаны отличия подключения УЗО+автомат и дифавтомата, рассказаны плюсы и минусы обоих решений.

Правильная и удобная установка розеток в квартире Как подключить проходные выключатели в вашем доме, советы. Инструкция по установке герметичного выключателя открытого типа Шнайдер Электрик – высококачественные розетки от мирового лидера

Дифавтомат или УЗО-что выбрать.

Функциональное различие

С увеличением количества бытовой техники в наших домах возрастает количество потребляемой электроэнергии и, одновременно, происходит увеличение нагрузки на имеющиеся в нашем распоряжении электрические сети. Поэтому защита проводки и электрооборудования от перегрузок и короткого замыкания стала на сегодняшний день весьма актуальной задачей.

Многие годы для защиты электрической сети использовались фарфоровые автоматы с плавкими вставками, называемые в народе «пробками». Их и сейчас еще можно встретить на электрических щитках в домах старой застройки и в частных гаражах. В начале 90-х годов прошлого века появились предохранительные автоматы нового поколения, техническое развитие которых привело к разработке и использованию новых, более совершенных дифференциальных автоматов и устройств защитного отключения (дифавтомат или УЗО).

Эти два устройства защиты очень похожи внешне, но имеют существенные различия по своим техническим характеристикам и выполняемым функциям. Выбор устройства в каждом случае зависит от конкретных условий эксплуатации и поэтому не всегда можно с полной уверенностью сказать, какой из вариантов будет лучшим (дифавтомат или УЗО).

Различия в функциональном назначении дифавтомат или УЗО

Оба прибора относятся к группе электрических защитных устройств. Однако устройство защитного отключения срабатывает в том случае, если в фазном и нулевом проводе величина тока различна, что может означать о появлении тока утечки в результате повреждения электрической изоляции. Однако УЗО не отключает электроэнергию в случае перегрузки сети и короткого замыкания. Поэтому в этом случае приходится дополнительно устанавливать обычный автомат.

Дифавтомат, в отличие от УЗО, представляет собой устройство, в котором совмещены функциональные возможности устройства защитного отключения и обычного автомата защиты. Он обеспечивает отключение при появлении тока утечки, а также при перегрузке и коротком замыкании в сети. Следовательно, устанавливая дифференциальный автомат, владелец дома гарантированно обеспечивает надежную защиту от любых неприятностей, связанных с эксплуатацией электрических сетей и электроприборов.

Некоторые моменты в определении правильного выбора

Однако такое однозначный выбор дифференциального автомата будет правильным в случае монтажа новой электропроводки во время строительства или капитального ремонта. В том случае, если в электрическом щитке уже установлен один или несколько автоматических рабочих выключателей, менять их все на дифференциальные устройства будет слишком дорого. Достаточно подключить автоматы через одно УЗО и надлежащий уровень безопасности будет обеспечен.

Кроме этого, если со временем нагрузка в сети возрастет, то дифференциальный автомат будет постоянно отключать сеть из-за перегрузки и, в результате, потребуется его замена на более мощный. При совместном использовании УЗО и автоматического выключателя в таком случае потребуется только замена одного автомата, что обойдется значительно меньше по стоимости.

Ценовые нюансы и надежность

При выходе защитного устройства из строя и необходимости его замены, дифференциальный автомат заменяется как единый блок полностью, а вот в связке УЗО с обычным автоматом заменяется только один из этих двух элементов, что обойдется значительно дешевле. Кроме того, если из строя выходит УЗО или работающий с ним в паре автомат, то потребуется восстановить электроснабжение дома по временной схеме, установив обводящую перемычку, которая снимается после установки нового устройства. Если сгорел дифавтомат, то подача электроэнергии будет возможна только после его замены.

Отличия УЗО от дифференциального автомата по внешнему виду

Внешний вид дифавтомата и УЗО очень схожий. У них примерно одинаковая форма и размеры. Лучше всего будет, если вы при покупке обратитесь к опытному электрику, имеющему опыт в сборке и ремонте силовых щитов. Но, в некоторых случаях с выбором можно определиться и самостоятельно.

При маркировке корпуса УЗО производители наносят только величину тока, а вот если перед показателем силы тока написана еще и латинская буква, то это дифференциальный автомат. Буква B, C или D означает ток мгновенного срабатывания, и вот с этим определение вам должен помочь профессионал. Иногда производители устройств пишут на корпусе его наименование с указанием полной технической характеристики, но такое бывает, к сожалению, не часто.

Определение причин срабатывания защитных устройств

При спаренной работе обычного автоматического выключателя и УЗО определение причины срабатывания защиты не составляет проблем. Если произошло отключение УЗО, то имеет место появление тока утечки в результате повреждения изоляции в проводке или электроприборах. Срабатывание автоматического выключателя происходит в результате короткого замыкания или значительной перегрузки сети.

В случае срабатывания дифференциальной защиты необходимо проверить состояние специального индикатора на корпусе. Если он светится, то имеет место появление тока утечки. В противном случае это перегрузка или короткое замыкание.

«дифавтомат» или УЗО? Различия между двумя системами защиты

При разработке схемы электроснабжения или ремонте электропроводки важно обеспечить надежную защиту от коротких замыканий в сети. Возникает вопрос, что лучше использовать в каждом конкретном случае: УЗО или дифавтомат. Оба эти устройства относятся к категории защитных. Они повышают уровень безопасности и даже похожи друг на друга, на первый взгляд разница минимальная.Поэтому разница в применении не так очевидна.

Защитный дифавтомат в приборной панели квартиры

Многие просто не знают, какое из этих устройств установлено в приборной панели квартиры, и не понимают, в чем разница между приборами и как отличить одно от другого. Пока что-то не случится с проводкой, вопросов по замене УЗО или как пользоваться дифавтоматом просто не существует.

Определения

УЗО отключает нагрузку при значении дифференциального тока выше допустимого (ГОСТ 31601.2.1-2012). Полное название на русском языке — УЗО, а английское сокращение названия УЗО — УЗО. Несмотря на принятое среди электриков обозначение УЗО, правильное название будет звучать как дифференциальный выключатель. Такое же название будет на этикетке продукта.

Это механическое устройство коммуникативного типа срабатывает при изменении векторной разности токов, возникающих в трансформаторе, включенном в дифференциальные переключатели.

Эти изменения происходят при прикосновении человека к токоведущим частям, а также в случае перегрева или пожара, вызванного током утечки.Устройства защитного отключения устанавливаются не только в системах электроснабжения, но и в некоторых бытовых приборах, которые используются во влажных помещениях, например, в некоторых моделях фенов.

Схема работы УЗО

Дифференциальный автомат или дифференциальный автоматический выключатель имеет больше возможностей, чем дифференциальный автоматический выключатель. Он соединяет между собой устройство защитного отключения и автоматический выключатель (ГОСТ Р 51327.1-2010). Благодаря такому сочетанию дифавтомат защищает от поражения электрическим током при утечке или контакте с токоведущими фрагментами, а также защищает от перегрузок и коротких замыканий при использовании станка.Дифавтомат предотвращает возгорания, которые могут возникнуть при возгорании изоляции из-за перегрева.

Отличия

Основное назначение устройства защитного отключения — контроль утечки тока, а также контроль подачи напряжения на электроприборы. При одновременном подключении всех устройств в сети схема с дифференциальным выключателем не отреагирует на перегрузку, а проводка сгорит.

Даже если короткое замыкание создается принудительно путем соединения нуля и фазы, дифференциальные переключатели не отключат напряжение.Дифференциальный автомат, в котором УЗО и автомат работают вместе, способен справиться со всеми этими проблемами.

Только дифавтомат предотвратит короткие замыкания и перегрузки в сети. Дифференциальные переключатели не имеют этих функций.

Устройство дифавтомата

Основные визуальные отличия УЗО от дифавтомата
По внешнему виду не совсем легко сразу понять, почему одно устройство называется УЗО, а второе — дифавтоматом.

Корпуса в том и другом корпусе примерно одинаковые, есть выключатель, на каждое устройство нарисована схема, указаны определенные параметры и указаны технические характеристики. Но при ближайшем рассмотрении видно, что все эти обозначения разные.

Таким образом, можно перечислить основные отличия, по которым можно определить, что именно перед вами:

имя;
схема подключения;
минимальное текущее обозначение;
.

Посмотрим, чем отличается защита по внешнему виду корпуса. Название, аббревиатура и обозначение минимального тока
Перед подключением выбранного устройства к сети внимательно изучите корпус. В большинстве случаев полное название защитного механизма находится на задней крышке.

На лицевой стороне корпуса будет указано сокращение VD (для RCD) или RCBO (при работе с дифавтоматом). В нашем случае это обозначения ВДТ1-63, то есть дифференциальный выключатель и RCBO32 — это автоматические устройства.Разница в написании обозначений очевидна, дифавтоматы всегда называются по-разному.

Различия в обозначении

Лицевая сторона тоже отличается. Если на корпусе видна большая буква и цифры за ней — то это дифавтомат (у нас С 16), если все буквы идут после цифры (32 А) — это УЗО. Эти числа указывают значение номинального тока в цепи.

Значение номинального тока определяется в зависимости от мощности используемых электроприборов и сечения кабеля.Буква перед обозначением номинального тока показывает, какие расцепители (электромагнитные и тепловые) используются в сети.

Если вы не можете понять, как отличить одно устройство от другого, то вы не можете рисковать и самостоятельно устанавливать защитные устройства. Вызовите квалифицированного электрика, который решит, где использовать дифференциальный выключатель, а где дифференциальный выключатель вместе с машиной.

Схемы подключения

Есть разница между подключением таких защитных устройств к сети, а также схемами самого устройства.В работе дифференциального переключателя и при использовании дифавтомата используются разные, хотя и схожие принципы. Важно отличать их друг от друга.

Дифференциальный выключатель

На рисунке с дифавтоматом обязательно будут присутствовать обозначения теплового расцепителя в виде полукруга с буквой «П», соединенных между собой. Этот релиз мгновенно реагирует на возникающие в сети перегрузки, и автоматика отключает ток.По этому признаку можно различать разные защитные механизмы.

Схема на корпусе дифавтомата

Что лучше

Невозможно выбрать между разными типами защитных устройств без учета индивидуальных характеристик сети. Ведь важно не только правильно подобрать параметры дифференциального переключателя или необходимые характеристики для работы с дифавтоматом, но и оценить, достаточно ли для них места в приборной панели.

Вы можете выбрать схему, в которой дифференциальные переключатели и автоматические выключатели будут действовать как отдельные элементы цепи, или все же использовать отдельный дифференциальный автоматический выключатель. Хотя в приборной панели не всегда хватает места для размещения в полете более громоздких схем, к которым крепятся защитные конструкции. В этом случае предпочтительнее будет дифавтомат.

Профессиональному электрику намного проще установить всего одно устройство, чем возиться сразу с несколькими. Кроме того, каждый дополнительный обрыв в сети — это потеря мощности и возможная утечка тока. Поэтому чаще всего специалисты советуют использовать дифференциальный автомат вместо УЗО с агрегатом в комбинации.

Но с другой стороны, дешевле будет заменить дифференциальный выключатель или автомат отдельно, чем покупать дифференциальный выключатель при выходе из строя устройства. Когда срабатывает дифференциальная машина, трудно определить, что является причиной сбоев в сети.Ведь это устройство реагирует на любые критические изменения в работе электропроводки и устройств.

А при срабатывании схемы, в которой дифференциальный выключатель и автомат используются по отдельности, такой проблемы не существует. Дифференциальные переключатели регистрируют токи утечки и автоматические скачки напряжения. Следовательно, становится намного проще найти источник, вызывающий проблемы с питанием. Особенно это необходимо, если к сети подключено несколько разных электроприборов.

Сегодня, когда количество используемых в быту электроприборов постоянно растет, не всегда можно отследить уровень общей мощности. Если на группу потребителей электроэнергии будет установлен общий дифавтомат, то при увеличении нагрузки потребуется его полная замена. Если используется комбинация переключателя и автоматического устройства, то достаточно будет выбрать новое УЗО с требуемыми характеристиками.

Если вам необходимо защитить электропроводку от перебоев в сети, вызванных работой конкретного мощного электроприбора, дифференциальный автомат имеет смысл устанавливать только в этой зоне.

Главное подобрать параметры прибора, чтобы они четко отслеживали работу того или иного агрегата, например, стиральной машины или бойлера.

Общий дифавтомат для группы электроприборов

В аварийной ситуации, при выходе из строя защитных устройств или необходимости замены УЗО, возможно на время подключить автомат с помощью перемычки без дифференциального выключателя. Таким образом, электроснабжение домов будет восстановлено.Если дифавтоматы вышли из строя, то помещение будет обесточено до замены защитного устройства.

Стоимость комплекта с дифференциальным выключателем и автоматом будет выше, чем при использовании дифавтоматов. По качеству импортные копии надежнее. Хотя бытовые устройства тоже работают хорошо, они теряют такую важную характеристику, как время отклика, и более подвержены механическим повреждениям.

Есть модели, в которых при работе с дифавтоматом используются индикаторы, которые показывают, когда дифференциальные токи привели устройство в действие.С помощью такой схемы защиты можно определить причину аварийного отключения сети.

При ремонте электропроводки в квартире или доме можно использовать разные схемы подключения групп электроприборов. Все зависит от назначения той или иной линии сети, а также мощности поставленных на нее устройств.

Почему вырубается счетчик при использовании новых защитных устройств

Электромонтаж в старых квартирах и домах проводился с учетом требований, которые сегодня не актуальны.Поэтому часто возникают ситуации, когда машины подобраны правильно, хозяева знают, где использовать дифференциальный выключатель с автоматом, а где — с одним дифатоматом, но свет все равно гаснет. Это явление объясняется несколькими причинами:

использование в электропроводке старых алюминиевых кабелей, которые, в отличие от медных кабелей, эксплуатируются на пределе своих возможностей;
некачественный монтаж новой проводки.

Поэтому необходимо не только правильно использовать дифавтомат или дифференциальный выключатель, но и отслеживать работу всей сети.

Что лучше. Видео

Это видео поможет окончательно определиться с выбором дифавтомата или УЗО. Вот основные достоинства и недостатки каждого из них.

Прежде чем выбирать между той или иной защитой, важно продумать, каким образом и зачем нужно охранять комнату. Использование одного УЗО не защитит от резких скачков напряжения, но защитит от утечки тока. Дифавтоматы справятся с любыми проблемами в сети, но лучше использовать их не для группы, а для отдельного мощного агрегата.

VD 63 1dif или УЗО как отличить по внешним признакам и по проверке. Выбирайте надежное устройство для защиты от токов утечки в доме и квартире. Чем отличается УЗО от дифавтомата, какой выбрать, зачем вам УЗО или дифференциальный автомат и многое другое, читайте в статье.

Основное различие между двумя устройствами заключается в их функциональности. Устройство защитного отключения — это электрическое устройство, предназначенное для защиты человека от поражения электрическим током, вызванного утечками в сети.Кроме того, контролирует параметры бытовых электрических сетей. УЗО не размыкает электрическую цепь в случае перегрузок и коротких замыканий.

Дифференциальный автомат — коммутационное устройство, совмещающее в себе функции УЗО и выключателя, т.е. дополненное функцией защиты от короткого замыкания.

Рисунок: 1. Основное визуальное отличие автоматических выключателей

Различия между автоматическим выключателем и дифференциалом.пулемет

Внешне устройства практически идентичны. Даже начинающим электрикам бывает сложно различить их. Неправильный выбор устройства может привести не только к неправильной работе электроприборов, но и к возникновению аварийных ситуаций. Есть несколько моментов, по которым можно найти разницу в между УЗО и АВДТ.

Функциональность. УЗО срабатывает при появлении в цепи тока утечки, т.е. отключение происходит только после прикосновения человека к поврежденному оборудованию.Настройка отключает неисправную распределительную сеть до того, как электрический ток попадет в тело.
Дифференциальный выключатель — помимо всех перечисленных функций отключает линии при перегрузках и коротких замыканиях.
Устройство остаточного тока — это индикатор неисправности сети, обнаруживающий утечку.
Визуальные отличия. На боковой или передней панели изделия ведущие производители электротехники обычно указывают тип электроприбора (VD или УЗО).
Маркировка. Если в обозначении прибора перед значением номинального тока стоит латинская буква B, C, D (тип характеристики расцепителя), это означает, что перед вами дифавтомат. В УЗО указывают только номинальный ток.

Важно: технически не предусмотрено изготовление дифавтоматов, номиналом выше 63 А. Если на приборе написан ток 80 А или 100 А, то это точно УЗО.
Электрические схемы, нанесенные на корпус и в паспорт, указывают принцип защиты. Очертания дифференциального трансформатора (овальный прямоугольник) теплового и электромагнитного расцепителя указывают на то, что перед покупателем дифавтомат.
Геометрические размеры. Оба типа электрических устройств имеют модульную конструкцию, т.е.размеры унифицированы. Не верьте мнению, что дифавтомат широкий. Современные выпуски имеют минимальные габариты, благодаря чему легко помещаются в стандартные коробки (2 модуля для сетей 220В, 4 модуля для сетей 380В).

В видео подробно рассказывается, какое электрическое устройство выбрать для защиты дома от токов утечки, подробно описаны схемы подключения и этапы установки на электрощит.

УЗО или дифавтомат? Какой лучший выбор?

Нюансы эксплуатации

Ценовая политика обоих типов устройств неоднозначна. Стоимость УЗО выше аналогичного дифференциального автомата от одного производителя.Это связано с обеспечением надежности и ремонтопригодности устройств. При выходе из строя жгутов выключателей и УЗО , Как правило, замене подлежит одно изделие. В случае дифференциального выключателя иначе: вышедшая из строя электрическая защита не подлежит ремонту — требуется полная замена блока. Опыт электриков показывает, что чаще всего ломают дифавтоматов ввиду некачественной электроэнергии, отсутствия реконструкции распределительных электрических сетей и электрооборудования на подстанциях.

В случае выхода из строя устройства защитного отключения возможно временно восстановить электроснабжение объекта (квартиры, обеспечив обесточивание поврежденного участка линии) включением автоматического выключателя, который находится в электрической цепи перед ним. В случае установки дифавтомата , потребуется установить исправное электрооборудование.

Дифференциальные переключатели желательно устанавливать в домах и квартирах, где перебои в подаче электроэнергии случаются редко.Устройство защитного отключения в сочетании с автоматическими выключателями обеспечивает надежную защиту с минимальными финансовыми вложениями.

Чем отличается УЗО от автомата в электрике

Отечественные производители выпускают продукцию с достаточными характеристиками. Но они уступают зарубежным по времени отклика, надежности отдельных элементов и качеству используемых материалов. Для экономически целесообразного электроснабжения дома с многоуровневой защитой можно комбинировать электрозащитные устройства разных производителей.Вводное УЗО на 300 и 100 мА отечественного производства, причем разводка нагрузки осуществляется через устройства ABB, Siemens, Schneider-Electric и аналогичные с токами утечки 10 и 30 мА.

Важно: при срабатывании дифавтомата определить причину отключения сложнее. Будь то перегрузка или ток утечки, для обнаружения неисправности необходимо полностью снять нагрузку и поочередно подключить электроприборы к сети.Некоторые производители предоставляют устройства с индикаторами срабатывания дифференциальных реле, что упрощает поиск поломки.

Для каждого объекта электроснабжения комплект электрозащиты подбирается индивидуально, исходя из состояния электропроводки, типа реконструкции сети, нагрузки и типа потребителей (электроприборов), финансовых возможностей.

Рисунок: 2. Разница по схеме, указанной на корпусе

В чем разница между УЗО ABB Fh302 и F202

Устройства дифференциального тока — двухполюсные, предназначены для использования в сетях 230 В.Номинальные токи утечки такие же — от 16 до 300 мА. Отличие заключается в отключающей способности образцов.

Серия Fh302 (домашняя) предназначена для установки в квартирах и частных домах, имеет более упрощенную конструкцию и отключающую способность 6000 А.

Рисунок: 3. Передняя панель Fh302

Электрические устройства серии F202 — это усовершенствованные модели, с отключающей способностью 10000A, более надежные конструктивно. Они выполнены с дополнительным зажимом для крепления шины, что позволяет легко подключить несколько отходящих линий к одному полюсу.

Рисунок: 4. Общий вид F202

Для влажных помещений (ванные, ванные, ванны и т. Д.) И детских комнат необходимо использовать УЗО F202 на 10 мА, потому что только эта линия обеспечит требуемую скорость срабатывания защиты в случае токи утечки.

Технические различия между электронным и электромеханическим УЗО

По принципу действия УЗО делятся на два типа: электромеханические и электронные. Эффективность и производительность защиты не зависят от вида.

Электронные устройства выполняют свою функцию при наличии напряжения в сети, т.е. для срабатывания защиты в электронную схему необходимо включить неисправное электрическое устройство. Основным элементом работы является электронная плата с усилителем, для которой требуется напряжение от внешней сети 220 В. Устройство не фиксирует неисправности при выключении электроприборов.

Электромеханические изделия способны фиксировать ток утечки независимо от наличия напряжения в сети.«Сердце» устройства — дифференциальный трансформатор. Когда протекает ток утечки, через который во вторичной обмотке индуцируется напряжение, и поляризованное реле активирует механизм защиты.

Как избежать покупки «неправильного» УЗО?

Чтобы узнать , как отличить дифференциал VD1 63 или УЗО визуально, необходимо обратить внимание на схему, изображенную на корпусе. На электромеханических примерах вторичная обмотка дифференциального реле напрямую подключена к реле.Нет перемычки для питания элемента от внешней сети.

Электронный УЗО оборудован схемой с платой электронного усилителя (в виде треугольника).

Для точного тестирования устройств в домашних условиях понадобится аккумулятор (или аккумулятор) 1,5. .9В, заведомо заряженный. УЗО необходимо установить в положение «включено». Подключите два провода к клеммам электрического устройства, затем к полюсам аккумулятора. Если изменений нет, полярность должна быть обратной.

Если защитное устройство электромеханическое, то при протекании электрического тока во вторичной цепи фиксируется скачок, который срабатывает реле и выключает устройство. Отсутствие реакции на подключение аккумулятора указывает на то, что RCD электронный и не работает без внешнего напряжения.

Не менее эффективный способ — с постоянным магнитом. Если поднести элемент к передней части корпуса, включенное устройство будет работать, если оно электромагнитное.

Потребителю важно определиться, какой тип устройства ему нужен.Отсутствие нагрузки в сети может быть по нескольким причинам: выход из строя внешней электросети, ремонтные работы на линии. Причиной также может быть прогорание нулевого провода в щите. При этом защитное устройство электронного типа не реагирует на неисправность: электроприборы не работают, но питание фазного провода не пропадает. Именно в этом случае возникает вероятность возникновения аварийных ситуаций: при пробое изоляции, например, на котле, фаза выпадает на корпус.А при случайном прикосновении человека начинает течь ток утечки. В этом случае RCD не будет работать из-за отсутствия нормального питания.

При частых скачках напряжения в сети дифференциал трансформатор подвержен быстрому износу. Сгоревшая плата с усилителем — причина поражения электрическим током со всеми вытекающими трагическими последствиями. На момент покупки УЗО электронного типа необходимо регулярно проверять. Еженедельные проверки помогут поддерживать безопасность вашей сети.

Разница между УЗО типа A и AC

По виду дифференциальные устройства защиты от тока утечки делятся на два типа. В бытовых сетях переменного тока 230 В переменный ток встречается не всегда. Он может быть постоянным и пульсирующим в зависимости от характера повреждения линии.

Электроприборы переменного тока реагируют на нагрузки переменного тока, возникающие в первичных цепях электроприборов: стиральных машин, баков с горячей водой и т. Д. Или в случае обрыва фазы в корпусе.

Устройство защитного отключения типа A реагирует на пульсации постоянного и переменного тока. Это дает более высокую чувствительность к изменению рабочих параметров устройства.

Постоянный пульсирующий ток утечки возникает в электроприборах, в электрических цепях которых присутствуют вторичные цепи (микроволновые печи, светодиодные лампы и другое электрическое оборудование с импульсными источниками питания и электронными элементами управления). Если вторичный переключатель поврежден, возникает импульсная утечка постоянного тока.

УЗО

типа А как минимум в 2 раза дороже аналогов. Поэтому целесообразность их покупки должна быть обоснована.

Важно: согласно действующим ПУЭ (п. 7.1.78, 7-е изд.), Бытовым потребителям рекомендуется установка защитных устройств с маркировкой А.

Приборы
в зависимости от характера действия имеют соответствующую маркировку на корпусе: буквенное обозначение и эмблему в виде синусоиды.
В электротехнике подавляющее большинство защитных процессов обеспечивается с помощью устройств защитного отключения или дифференциальных выключателей. Все эти устройства успешно выполняют функцию защиты. Чтобы правильно использовать эти устройства, нужно хорошо представлять, чем УЗО отличается от автомата.
Отличия дифференциальной машины от УЗО
Несмотря на общее сходство, есть некоторые различия в функциях каждого инструмента.
Основное назначение всех УЗО — защита от поражения электрическим током в случае выхода из строя устройств и оборудования. Эти же устройства также защищают при прикосновении к токоведущим частям. Кроме того, предотвращаются потенциальные пожары в проводке из-за токов утечки и замыканий на землю.
Устройство защитного отключения не может защитить от короткого замыкания. Для этого совместно с УЗО используются автоматические выключатели.
Особенностью автоматов является совмещение в одном устройстве функций УЗО и обычного выключателя. То есть обеспечивается защита не только от токов утечки, но и от коротких замыканий. Использование каждого защитного средства, прежде всего, зависит от условий их использования.
Выбор между УЗО и дифференциальным автоматом
Применение того или иного защитного устройства зависит от ряда причин:
Свободное место в распределительном щите. Для разн. машине это нужно гораздо меньше, чем для УЗО и автоматического выключателя.
Назначение защиты также определяет выбор устройства.Для любого устройства можно использовать только дифференциальную машину. При работе с групповыми нагрузками предпочтительно использовать устройство защитного отключения.
Качество продукции. Качество отдельных устройств — УЗО и выключателя намного выше, чем у дифференциального выключателя, объединяющего два устройства.
При ремонте и замене оборудования УЗО имеет свои преимущества перед дифференциальным автоматом. В случае поломки его нужно менять полностью, тогда как в первом случае заменяется одно устройство. Финансовая сторона здесь играет не последнюю роль.
Есть и другие индикаторы для выбора того или иного устройства. Однако, решая, чем УЗО отличается от автомата, необходимо, прежде всего, руководствоваться целесообразностью и техническими условиями использования этих средств защиты.
В любой момент в электропроводке могут произойти различные повреждения электрических устройств. Для снижения риска возникновения опасных факторов поражения электрическим током используются бытовые защитные устройства, выполняющие различные функции.
Автоматический выключатель, дифавтомат и УЗО в комплексе повышают электробезопасность, быстро отключают возникающие аварии, спасают людей от. Однако они имеют существенные отличия в работе и конструкции.
Чтобы проанализировать их, сначала рассмотрите типы возможных неисправностей в электросети, которые устраняют эти устройства. Они могут проявляться:
1. короткое замыкание, возникающее при снижении электрического сопротивления нагрузки до очень малых значений из-за шунтирования цепей напряжения металлическими предметами;
2. перегрузка проводов … Современные мощные электроприборы вызывают большие токи, создавая повышенный нагрев токоведущих проводов в некачественной электропроводке. При этом изоляция перегревается и стареет, теряя диэлектрические свойства;
3. Появление токов утечки, возникающих из-за нарушения изоляции через случайно сформированные цепи на землю.
Ухудшить ситуацию с появлением неисправностей могут:
старая алюминиевая электропроводка, проложенная несколько десятилетий назад по устаревшим технологиям.Уже давно используется на пределе своих возможностей при питании современных электроприборов;
некачественный монтаж и применение грубых защитных устройств даже в новой электрической цепи.
Чтобы упростить объяснение различий между защитными устройствами, мы будем рассматривать только те устройства, которые предназначены для однофазной сети, потому что трехфазные структуры работают совершенно одинаково по одним и тем же законам.
Различия между защитными устройствами по назначению
Автоматический выключатель
Промышленность производит множество его разновидностей. Они предназначены для устранения первых двух типов отмеченных неисправностей. Для этого в их конструкцию входят:
быстродействующая катушка электромагнитного отключения, устраняющая возникающие токи короткого замыкания, и система гашения образовавшейся электрической дуги;
тепловой расцепитель с выдержкой времени на основе биметаллической пластины, исключающий возникающие перегрузки внутри электрических цепей.

Выключатель для жилых домов подключается к одному фазному проводу и контролирует только токи, проходящие через него.Он совершенно не реагирует на возникающие токи утечки.
Устройство защитного отключения
УЗО в двухпроводной схеме подключается двумя проводами: фазным и нулевым. Он постоянно сравнивает циркулирующие в них токи и вычисляет их разность.
Когда ток, исходящий из нейтрального проводника, соответствует по величине току, входящему в фазный провод, УЗО не отключает цепь, а позволяет ей работать. В случае небольших отклонений этих значений, не влияющих на безопасность людей, устройство защитного отключения также не блокирует подачу питания.
УЗО снимает напряжение с подходящих к нему проводов в том случае, когда внутри управляемой цепи возникает ток утечки опасной величины, который может нанести вред здоровью человека или работающему электрооборудованию. Для этого устройство защитного отключения сконфигурировано так, чтобы работать, когда разность токов достигает определенного значения.
Таким образом исключаются ложные срабатывания и создаются возможности для надежной работы защиты по устранению токов утечки.
Однако в самой конструкции этого устройства нет защиты от возможного возникновения токов короткого замыкания и даже перегрузок в управляемой цепи. Этим объясняется тот факт, что само УЗО необходимо защищать от этих факторов.
Устройство защитного отключения всегда подключается последовательно в цепь с автоматическим выключателем.
Дифференциальный автомат
Его устройство сложнее, чем у выключателя или УЗО. В процессе эксплуатации устраняются все три типа неисправностей (короткое замыкание, перегрузка, утечка), которые могут возникнуть в проводке.Дифавтомат имеет в своей конструкции электромагнитный и тепловой расцепители, защищающие встроенное в него УЗО.
Дифференциальный автомат выполнен в одном модуле, имеет совмещенные функции выключателя и устройства защитного отключения.
Учитывая все вышесказанное, можно сделать вывод, что необходимо далее сравнивать характеристики только двух конструкций:
,
,
, дифференциальная машина;
блок защиты от УЗО с автоматическим выключателем.
Это будет технически оправдано и правильно.
Различия в характеристиках защиты
Габаритные размеры
Современная модульная конструкция устройств с возможностью монтажа на DIN-рейку значительно сокращает пространство, необходимое для их установки внутри квартиры или панели пола. Но, даже такой прием не всегда исключает недостаток места для комплектации проводки новыми защитными устройствами. УЗО с автоматическим выключателем изготавливаются в автономных корпусах и монтируются в двух отдельных модулях, а дифавтомат — только в одном.
Это всегда учитывается при создании проекта электромонтажных работ в новых домах, и щиты выбираются даже с небольшим запасом внутреннего пространства для будущих улучшений схемы. Но при реконструкции электропроводки или мелком ремонте помещений замена щитков задействуется не всегда, а недостаток места в них может стать проблемой.
Выполняемые задачи
На первый взгляд УЗО с выключателем и дифавтоматом решают одни и те же проблемы.Но попробуем их конкретизировать.
Допустим, на кухне установлен блок из нескольких розеток для питания различных устройств разной мощности: посудомоечная машина, холодильник, электрочайник, микроволновая печь … Они включаются случайным образом и создают нагрузку случайной величины. В определенных ситуациях мощность нескольких работающих устройств может превышать номинальное значение защиты и создавать для них перегрузку по току.
Установленный дифавтомат придется поменять на более мощный.При использовании УЗО достаточно заменить более дешевый автоматический выключатель.
Когда необходимо защитить одно электрическое устройство, подключенное по отдельной выделенной линии, лучше использовать дифференциальную машину. Его просто необходимо подобрать с учетом технических характеристик конкретного потребителя.
Монтажные работы
Нет большой разницы в креплении одного или двух модулей на din-рейку. Но при подключении проводов работы становится больше.
Если дифавтомат и УЗО врезаются в фазный и нулевой провода, то вам также потребуется проложить перемычки на автоматический выключатель для подключения к фазному проводу последовательно с УЗО. В некоторых случаях это может усложнить сборку схемы.
Качество и надежность
Среди некоторых электриков-практиков существует определенное мнение, что долговечность и эффективность защит зависят не только от заводской сборки их производителем, но и от сложности конструкции, количества входящих в комплект деталей. разработка, настройка и доработка своих технологий.
Дифавтомат более сложен, требует большего количества операций для настройки взаимодействия частей, и на этом этапе он может несколько играть с конструкциями УЗО того же производителя.
Однако применять этот прием ко всем производимым устройствам, мягко говоря, не совсем правильно, хотя многие электрики этим злоупотребляют. Это довольно спорное утверждение, и это не всегда подтверждается на практике.
Ремонтопригодность и замена
Поломка может произойти в любом защитном устройстве.Если его невозможно удалить на месте, необходимо приобрести новое устройство.
Покупка дифавтомата дороже. В случае эксплуатации УЗО с автоматическим выключателем одно из устройств останется целым и замены не потребует. А это значительная экономия средств.

В случае выхода из строя какого-либо защитного устройства, потребители, запитанные через него, отключаются. В случае неисправности УЗО его цепи могут быть временно замкнуты и питание подается через автоматический выключатель. Но, при неисправности дифавтомата, это не сработает. Его нужно будет заменить на новый или поставить автоматический выключатель на время.
Условия работы в разных ситуациях
Схема контроля токов утечки для УЗО и дифференциальной машины может быть выполнена на другой элементной базе с использованием:
конструкции электромеханического реле, не требующего дополнительного источника питания для логики работать;
электронные или микропроцессорные технологии, требующие источника питания и стабилизированного напряжения от него.
Они работают одинаково в нормальном состоянии цепей подходящего напряжения. Но, если в цепи возникнет неисправность, например, перерезать контакт одного из проводов, скажем, нулевого, так как они будут сразу видны. Они лучше и надежнее работают в устаревшей двухпроводной схеме.
Определение причины срабатывания защитой
После срабатывания УЗО сразу видно, что в цепи возникли токи утечки и необходимо проверить сопротивление изоляции защищаемой зоны.
Когда сработал автоматический выключатель, причина кроется в перегрузке цепи или возникшем коротком замыкании.
Но после отключения дифференциальной машины большинства моделей потребуется больше времени, чтобы найти причину снятия напряжения и разобраться как с сопротивлением изоляции электропроводки, так и с нагрузками, создаваемыми внутри цепи. Сразу установить причину невозможно.
Однако теперь можно использовать дорогостоящие конструкции дифавтоматов с индикаторами срабатывания защиты определенного типа.
Различия в маркировке на корпусе
Несмотря на одинаковый внешний вид УЗО и дифавтомата (идентичный корпус, кнопка «Тест», рычаг ручного переключателя, аналогичные клеммы для подключения проводов), достаточно просто разобраться с ними по к схемам и надписям, сделанным на их лицевой стороне.

На шильдиках устройства всегда указаны номинальные значения его нагрузки и контролируемого тока утечки, рабочее напряжение в проводке и внутреннее соединение элементов.

Для обоих устройств на схемах показан дифференциальный трансформатор тока и цепи, которыми он управляет. Устройство защитного отключения не имеет максимальной токовой защиты автоматического выключателя и не отображается. И они показаны на корпусе дифавтомата.

Устройства отечественных производителей имеют маркировку, чтобы покупатель мог легко ориентироваться в выбранных моделях. Непосредственно на зданиях на видном месте можно увидеть надпись «Дифавтомат».Маркировка «УЗО» находится на задней стенке.

Обозначение «VD» на табличке сообщает, что перед нами дифференциальный выключатель (правильное техническое название), который реагирует исключительно на токи утечки и не защищает от перегрузки по току и короткого замыкания. Они маркированы УЗО.
Надпись «AVDT» (автоматический выключатель дифференциального тока) начинается с буквы «A» и подчеркивает наличие функций автоматического выключателя. Таким образом, дифатомат обозначается в технической документации.
Все электрические устройства отличаются друг от друга, но они могут выполнять одну и ту же функцию. Сегодня поговорим о дифавтоматах и УЗО, в чем их отличие и каков принцип их действия. Сначала рассмотрим вопрос, что представляет собой каждое из этих устройств.
УЗО — простыми словами, это устройство защищенного отключения, устанавливаемое в квартирах и в местах с риском резкого перепада электрического напряжения. К достоинствам и функциям этого устройства можно отнести способность распознавать разницу и силу тока.В том случае, если происходит увеличение тока, проходящего через устройство, система просто размыкает сеть, что позволяет остановить короткое замыкание, в результате возникновения опасности возгорания или поражения электрическим током. Часто это устройство состоит из нескольких элементов, каждый из которых отвечает за определенную функцию.
Дифференциальный автоматический выключатель имеет существенное отличие от УЗО, но их задача аналогична. Итак, данное устройство представляет собой соединение УЗО и обычного автомата в одно целое. Это оборудование используется для предотвращения утечки электричества, короткого замыкания и перегрузки сети.
Дифференциальный выключатель
Устройство содержит тепловую и модульную защиту, что обеспечивает максимальную комплексную защиту от всех возможных неисправностей.
Отвечая на вопрос, чем УЗО отличается от дифавтомата, важно подчеркнуть, что первое устройство выполняет защитную задачу только при наличии утечки напряжения в проводке. Такое оборудование сможет немедленно отключать питание в момент возникновения опасности и возникновения короткого замыкания.Конструкция устройства играет роль силового реле в электрической цепи.
причин срабатывания и как с этим бороться. Что лучше выбрать: узо или дифавтомат? Узо короткое замыкание
Воздействие электричества губительно сказывается не только на жизни и здоровье людей, но и на всем круге потребителей, которые выходят из строя без надлежащей защиты. Широко используются устройства дифференциальной защиты. Что лучше: узо или дифференциальный автомат? Чтобы ответить на этот вопрос, нужно их детально изучить, а затем сделать выводы.

Устройства защитного отключения
При прокладке электропроводки или ее модернизации автоматических выключателей не хватает. Главный критерий — электробезопасность , потому что электричество не только имеет полезные свойства, но и может привести к огромным проблемам (финансовым затруднениям, угрозам для здоровья и жизни).
Для защиты электропроводки, устройств и устройств используются специализированные устройства, которые называются устройствами дифференциального тока. Они защищают не только от утечки тока и превышения электрических характеристик сети, но и от коротких замыканий.Это принудительная мера, потому что нельзя контролировать электричество, например, на работе. Это часто приводит к отказу оборудования, случайным пожарам и пожарам.
В наше время широкое распространение получили дифференциальный автомат и УЗО. И многих очень беспокоит узо или дифавтомат — что выбрать?
Неполадки с домашней электропроводкой
Прежде чем приступить к выбору модели дифференциальной защиты, необходимо выяснить, от каких неблагоприятных факторов следует защищать электросеть.
Основные проблемы незащищенной сети:
Опасность в доме — поражение человека электрическим током. Например, прикасаясь к насосу, микроволновой печи, вы чувствуете неприятное воздействие тока на человеческий организм. Вот где кроется опасность, ведь сегодня произойдет слабый удар, а через некоторое время фаза даст пробой в корпусе изделия.
Согласно положениям по электробезопасности, напряжение 220 В и ток 1.5 мА безопасны для человека. При токах до 7 мА ощущаются судорожные явления, а при 10 мА человек уже не в состоянии оторвать руку от токоведущей части.
Но эти значения в реальной жизни существенно отличаются. Все зависит от сопротивления человеческого тела и способа прикосновения. Сопротивляемость тела зависит от многих факторов, некоторые из них: влажность, влажность на полу, обувь, одежда, генетические характеристики, питание и даже настроение.
Критерии выбора дифференциальной защиты
Чтобы прояснить очередную проблему выбора (дифавтомат или узо — что лучше?), Необходимо в первую очередь разобрать их принцип действия , область применения, особенности конструкции, занимаемую площадь, стоимость, сложность ремонта и т. Д. подключение, устранение неисправностей, простота установки.
Конструктивные и монтажные особенности
Для домашних условий обычно используют однофазное узо и имеют двухполюсную конструкцию. Их необходимо использовать вместе с автоматическим выключателем, потому что УЗО защищает электросеть или участок цепи от токов утечки, а автоматический выключатель — от перегрузок и коротких замыканий. Эта конструкция занимает 3 модуля в приборной панели.
Обычный однофазный дифавтомат выполнен двухмодульным, однако есть модели, которые доступны и в одномодульном исполнении. Если будет несколько дифавтоматов или несколько узо, то экономия места будет значительной.
Установить узо или дифавтомат несложно — удобные фиксаторы позволяют без проблем это сделать, но и здесь есть свои нюансы.
Для сравнения на диаграмме 1 показано переключение пары узо с автоматом и дифавтоматом. Поэтому подключить дифавтомат намного проще.
Схема 1 — Схема сравнения коммутации автомата УЗО + и дифавтомата
Диагностика и ремонтопригодность цепей
Каждое из рассмотренных устройств дифференциальной защиты рассчитано на разрыв цепи при срабатывании … Чтобы выяснить причину срабатывания, необходимо провести диагностику.
Установив пару (узо и автоматический выключатель), проблему можно сразу определить. При срабатывании узо в линии произошла утечка тока. Если сработал автоматический выключатель, значит в электрической сети произошла перегрузка или короткое замыкание.
А вот если установлен дифавтомат , то выявить причину становится сложнее. Некоторые дорогие модели оснащены специальной индикацией, сигнализирующей об утечке или перегрузке.
Устройства дифференциальной защиты также могут выйти из строя. Например, при частых отключениях без причины или при явно загруженной линии. В этом случае, скорее всего, неисправна схема тепловой защиты (неисправность биметаллической пластины). В случае пары УЗО и АКБ, как правило, выходит из строя 1 элемент, который можно заменить, что дешевле покупки дифавтомата.
Принцип работы УЗО и дифавтомата
УЗО используется для идентификации и защиты от токов утечки … Принцип работы основан на сравнении значений токов (входящих и исходящих).
Рисунок 1 — УЗО (устройство защитного отключения или дифференциальный выключатель)
Устройство УЗО:
Тороидальный трансформатор с 2 первичными обмотками и одной обмоткой управления.
Реле электромеханическое (ключ).
Обмотка управления подключена к ключу, и во время нормальной работы устройства токи на 2 первичных катушках создают магнитные потоки. Причем эти катушки намотаны в противоположных направлениях. В сумме эти магнитные потоки дают нулевой чистый магнитный поток в сердечнике. Однако при появлении тока утечки это правило нарушается, и из-за разницы магнитных потоков, отличных от нуля, на катушке управления на катушке управления формируется магнитный поток. Этот магнитный поток запускает ключ, и цепь размыкается. Время срабатывания УЗО (дифференциального переключателя) колеблется от 0,2 до 0,3 секунды.
Особенно распространены устройства 30 мА , а в помещениях с повышенной влажностью — 10 мА.
Difautomat или автоматический выключатель дифференциального тока (RCBO) сочетает в себе УЗО и АВ (автоматический выключатель).
Рисунок 2 — Дифавтомат
Абсолютно все АВДТ превосходят УЗО по быстродействию (0,04 секунды) и позволяют быстро отключать питание на участках цепи при скачках напряжения выше 250В.
Стоимость
Решение этой проблемы довольно простое. Стоимость пары УЗО и АВ ниже стоимости самого дифавтомата. Ведь при выходе из строя какого-либо элемента этой пары необходимо заменить АВ или УЗО (дешевле, чем замена дифавтомата). Желательно сразу приобретать качественные устройства, ведь скупой платит дважды. А при покупке качественного устройства дифференциальной защиты проблем меньше. Ведущими брендами являются Schneider Electric, General Electric и ABB.
Пример, показывающий, как выбрать конкретное устройство .
Приобретено мощное устройство (15А и 1,5 кВт), к которому необходимо подвести отдельную линию питания.В этом случае вам понадобится АВ на 16А и УЗО (30мА). Необходимо сложить стоимость устройств и сравнить полученную стоимость с ценой RCBO. При необходимости поставить защиту на 8 линий, каждая из которых состоит из 4-х групп на пару УЗО и АВ: 6 АВ * (стоимость одного АВ) + 3 УЗО * (стоимость 1-го УЗО).
Для дифавтоматов ничего не поделаешь, так как нужно 8 штук (1 RCBO на 1 линию). Подсчитываем суммы и выясняем, что установка АВДТ намного дороже.
Основные достоинства и недостатки
Выяснив различия между двумя устройствами дифференциальной защиты, можно выделить ряд преимуществ и недостатков.
Однако выяснить это довольно сложно, поскольку необходимо руководствоваться конкретной ситуацией и параметрами линий электропроводки, а также подключенных к этой сети устройств.
Основные недостатки дифавтомата:
Диагностическая проблема: трудно диагностировать причину работы устройства, хотя есть дорогие модели, которые предоставляют эту функцию.
Финансовая сторона: дороже УЗО и в случае выхода из строя необходимо покупать новое.
Недостатки УЗО:
Высокое время отклика по сравнению с RCBO.
Занимает больше места при установке.
Необходимо использовать вместе с AB.
Преимущества дифавтомата:
Высокая скорость отклика.
Простота установки.
Занимает меньше места в коробке.
Преимущества УЗО с АВ:
Сравнительно невысокая цена.
Простая диагностика.
Лучшая ремонтопригодность.
Если учесть, что надежность УЗО + АВ и АВДТ одинакова (бюджетные варианты не рассматриваются), то основным критерием выбора конкретного устройства является, прежде всего, его стоимость. Ведь все зависит от финансовых возможностей.
Основные аспекты при выборе, на которые стоит обратить внимание:
Схема установки и подключения: особых затруднений нет.
Диагностика: при подключении АВДТ найти причину не проблема, так как есть световая индикация.
На просторной приборной панели экономить не нужно; Возможно, однажды вам понадобится провести еще одну линию, которую также необходимо защитить.
Таким образом, при выборе конкретного устройства дифференциальной защиты необходимо все продумать, составить примерный план разведения линий электроснабжения жилого помещения, определить потребителей, рассчитать суммарную возможную мощность потребителей по каждой линии и, исходя из финансового положения, сделать окончательный выбор. Главное отличие и главный критерий — цена, но не стоит экономить, ведь это ваша безопасность, а также сведение к минимуму финансовых проблем.
Современная жизнь предлагает нам множество различных бытовых удобств, и мы уже настолько привыкли к ним, что без многих не можем. Главное, чтобы ваша электропроводка была готова к покупке новых электроприборов. Поэтому для защиты человека от поражения электрическим током и возгорания при неисправности электроприборов или электропроводки необходимо предусмотреть специальные средства защиты.УЗО (устройство остаточного тока) — быстродействующее средство защиты человека от поражения электрическим током. В случае коротких замыканий в сети, при повреждении изоляции и утечке тока на землю, устройство УЗО контролирует утечку тока и предотвращает короткие замыкания путем отключения всех токоприемников от источника питания. Время срабатывания УЗО зависит от тока утечки и составляет от 0,03 до 0,3 с.
В настоящее время установка УЗО является обязательным элементом при подключении электроустановок промышленного или бытового назначения, при оснащении передвижных коммерческих фургонов и фургонов общественного питания, ангаров и гаражей. Производители постоянно улучшают технические характеристики УЗО и разрабатывают новые модификации устройств электрозащиты.
Принцип действия устройства защитного отключения основан на сравнении значений токов первичной и вторичной обмоток трансформатора тока. В случае пробоя изоляции через УЗО по фазному проводу, помимо тока нагрузки, будет протекать еще и дополнительный ток утечки. Когда ток утечки превышает пороговое значение триггерного элемента, он срабатывает и воздействует на механизм отключения.
Если вы хотите защитить свою проводку, ничего не меняя, то лучше установить одно УЗО в существующий распределительный шкаф с током утечки 30 мА. Устройство не занимает много места и стоит недорого. Но при повреждении сети будет сложно определить место утечки, а электричество отключат во всей квартире. Если есть необходимость подключения более мощных пантографов, то к этим розеткам лучше провести отдельную линию проводки и подключить ее ко второму УЗО.Для более надежного и гибкого подключения в стандартном распределительном щите нет места.
Устанавливать УЗО нецелесообразно, если в доме старая электропроводка, защитное устройство часто ложно срабатывает. Но когда необходимо защитить одно электрическое устройство, то можно установить розетку со встроенным УЗО. Установив такую розетку, вам не придется менять проводку, но ее стоимость в три раза превышает стоимость УЗО.
Дифференциальные автоматические устройства также относят к эффективным и надежным защитным устройствам.Они выполняют функции УЗО и автоматического выключателя и отключаются в случае перегрузки, короткого замыкания и утечки на землю. Дифференциальные машины удобно устанавливать, если в распределительном щите мало места, но они дороги.
Лучше доверить расчет схемы электропроводки в доме, подбор необходимых материалов, а также подбор и установку УЗО.
Большинству потребителей все равно, что перед ними: УЗО (устройство защитного отключения) или дифатомат (дифференциальный автомат).Но при разработке проектов электросетей частных домов или квартир этот вопрос имеет определенное значение.
В целом проблемы, которые возникают у наших граждан с организацией защиты собственного жилья, с точки зрения электробезопасности, значительны. Но что говорить, если во многих отдаленных районах такие вещи, как «жучки» в пробках, все еще являются нормой?
Недавно ко мне обратился друг с вопросом, что у меня в приборной панели УЗО или дифавтомат … Как их отличить. Поскольку проблема с профессиональной точки зрения стоит очень остро, предлагаем вам небольшую образовательную программу на эту тему, в том числе для электриков, особенно молодых.
Эти знания позволят вам понять, что именно «живет» в вашем коммутаторе: УЗО или дифавтомат, зачем его туда ставить и насколько это поможет, или почему спасет в будущем?
Опытный электрик, у которого за плечами не одно КЗ, может даже обидеться на такие вопросы! Однако среди молодежи мало теории, хотя потребители все время задают похожие вопросы.А сейчас я подскажу несколько вариантов.
Функциональная разница между узо и дифференциальным автоматом
Если посмотреть на УЗО и дифавтомат, то внешне эти два устройства очень похожи друг на друга, но выполняемые ими функции разные. Напомним, какие функции выполняют УЗО и дифференциальная машина.
Устройство защитного отключения срабатывает, если в сети, к которой он подключен, появляется дифференциальный ток — ток утечки.В случае утечки тока травмы первым должен коснуться поврежденного оборудования. Кроме того, при появлении в проводке тока утечки изоляция нагревается, что может привести к возгоранию и возгоранию.
Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждения электропроводки в виде протечек, сопровождающихся возгоранием. Подробнее о том, как работает это устройство, читайте в статье о принципе работы УЗО.
Теперь посмотрим на дифференциальный автомат.Это уникальное устройство, сочетающее в себе как автоматический выключатель (более понятный для населения как «автомат»), так и ранее рассмотренное УЗО. Те. дифференциальный автоматический выключатель способен защитить вашу проводку как от коротких замыканий и перегрузок, так и от возникновения утечек, связанных с ранее описанными ситуациями.
Теперь главный момент, по которому все начинают путаться: помните, что УЗО, в отличие от дифавтомата, не защищает сеть от перегрузки и короткого замыкания.А большинство потребителей думают, что, установив УЗО, они защищены от всего!
Проще говоря, УЗО — это просто индикатор, который отслеживает утечку и что ток не проходит мимо ваших основных потребителей: электроприборов, лампочек и т. Д. Если где-то в сети повреждена изоляция и появляется ток утечки, УЗО реагирует на это и отключает сеть.
Если включить все электроприборы (обогреватели, фены, утюги) одновременно, то есть намеренно создать перегрузку, УЗО не сработает.И проводка, если других устройств защиты нет, обязательно сгорит вместе с УЗО. Если при включенном УЗО соединить фазу и ноль, и получится грандиозное короткое замыкание, то и УЗО не сработает.
Почему я все это думаю, просто хочу обратить ваше внимание на то, что, поскольку УЗО не защищает сеть от перегрузок и коротких замыканий, то вы, наверное, согласитесь со мной, что и само его нужно защищать. Вот почему УЗО всегда подключается последовательно с автоматом.Эти два устройства работают, так сказать, попарно: одно защищает от протечек, другое — от перегрузок и коротких замыканий.
Используя дифавтомат вместо УЗО, вы избавляетесь от вышеперечисленных ситуаций: он защитит вас от всего.
Подведем черту, основное отличие УЗО от дифавтомата заключается в том, что УЗО не защищает сеть от перегрузок и коротких замыканий.
Визуальная разница между узо и дифавтоматом
На самом деле внешних признаков, по которым легко отличить УЗО от дифавтомата, очень много.Посмотрите на картинку. Визуально эти два устройства очень похожи: похожи корпус, переключатель, кнопка «тест», какая-то схема на корпусе и непонятные буквы.
Но чтобы быть более едким, обратите внимание: схемы другие, тумблеры другие, буквы не повторяются. Какое из этих устройств — УЗО, а какое — дифавтомат?
Выше мы рассмотрели функциональные различия этих устройств, теперь рассмотрим , в чем разница между УЗО и дифавтоматом визуально — так сказать различия заметны невооруженным глазом.
1. Маркировка по номинальному току
Односторонний визуальный Отличия УЗО от дифавтомата это текущая маркировка. На любом устройстве указаны его технические характеристики. Для рассматриваемых нами устройств основными характеристиками являются номинальный рабочий ток и номинальный ток утечки.
Если на корпусе устройства большими буквами указано только число (значение номинального тока), то это УЗО. На нашем снимке это устройство ВД1-63.

Число 16 указано на его корпусе. Это означает, что устройство рассчитано на номинальный ток 16 (А). Если в начале надписи латинские буквы B, C или D, а затем стоит цифра, то перед вами дифференциальный автомат. Например, в дифавтомате AVDT32 перед значением номинального тока стоит буква «С», которая обозначает характеристики электромагнитного и теплового расцепителей типа .

Прочтите и еще раз внимательно запомните.Если написать «16А» — это УЗО, номинальный ток которого должен быть не более 16 ампер. Если написано «C16» — это диффузионный автомат, где буква «C» — характеристика расцепителей, «встроенных» в устройство, рассчитанных на номинальный ток 16А.

2. Электрическая схема на приборе

На корпусах каких-либо исполнительных или защитных устройств производитель всегда помещает их принципиальную схему. На УЗО и дифференциальном автомате они действительно похожи.

Мы не будем сейчас перечислять все, что там изображено (это тема для отдельной статьи), а лишь выделим основные отличия. На схеме УЗО представляет собой овал, который обозначает дифференциальный трансформатор — сердце устройства, реагирующего на токи утечки, и электромеханическое реле, замыкающее и размыкающее цепь, силовые контакты для подключения проводов и т. Д.

На схеме дифавтомата, помимо всех подобных элементов, отличительными символами являются обозначения тепловых и электромагнитных расцепителей, реагирующих на токи перегрузки и короткого замыкания.

Таким образом, взглянув на схему подключения, представленную на корпусе, вы теперь знаете, чем они отличаются. Если на схеме показан тепловой и электромагнитный расцепитель, то это дифференциальная машина. Это принципиальная разница между УЗО и дифавтоматом .

3. Наименование на корпусе прибора

Если вам, как рядовому потребителю, трудно вспомнить, чем отличается УЗО от дифавтомата , то сообщаем: зная о проблеме, которой посвящена статья, многие производители, чтобы покупатели не запутались, специально напишите на корпусе название устройства.

На боковой поверхности корпуса УЗО написано — дифференциальный выключатель. На боковой поверхности корпуса дифавтомата написано — выключатель дифференциального тока. Хотя такие надписи наносят не на все товары, как правило, на российских производителей, да и то на всех зарубежных товарах я такой маркировки не встречал.

4. Сокращенная надпись на приборе

В основном вопрос как отличить УЗО от дифавтомата на продукцию иностранного производства.Если мы говорим об отечественной продукции, то вопросов вообще нет.

На таких устройствах, как правило, русским языком написано, что это УЗО (ВД) или дифференциальный автомат.

Напомню, что устройство защитного отключения (УЗО) теперь правильно называется дифференциальными выключателями (ВД). Дифференциальный автомат — это еще и автоматический выключатель дифференциального тока (АВДТ).

Подводя итоги как отличить узо от дифавтомата

По ценовым параметрам УЗО и дифавтоматы различаются… Это особенно актуально для импортных товаров. Обычный дифавтомат немного дешевле УЗО в комплекте с обычным автоматом.

Качество импортных устройств выше. Отечественные тоже неплохи, но проигрывают в таких важных характеристиках, как время отклика, уступают в надежности механических деталей, а просто уступают по качеству корпусов.

По надежности работы эти два устройства ни в чем не уступают друг другу.

Так как дифавтомат — устройство комбинированное, из недостатков работы отмечу, что при его срабатывании сложно определить, что стало причиной отключения: перегрузка, короткое замыкание или утечка тока. Правда, устройство развивается: некоторые дифавтоматы снабжены индикаторами срабатывания дифференциального тока.

Положительным моментом АВДТ является простота установки: электрику важно затянуть на пару болтов меньше в тесной монтажной коробке.С другой стороны, это увеличивает надежность цепи: чем меньше соединений, тем лучше. Но если прибор вышел из строя, его необходимо полностью заменить.

В случае использования УЗО в паре с автоматом процесс ремонта выглядит дешевле: то ли меняется тот элемент, то другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск определенных негативных событий и их возможную частоту.

Если говорить о несложных схемах квартирной разводки, то не важно, выберете вы ДВД или УЗО + автомат … Если говорить о большом частном доме, то нужно посмотреть, какие линии поставить на дифавтомат (например, котельную или хозблок: там больше разных нагрузок, а значит, и рисков больше), а какие линии на пару УЗО + автомат (линии освещения, розеточные группы) . ..

Вариантов реализации схем с этими устройствами можно придумать очень много, главное, чтобы вы понимали и помнили, зачем вы это делаете.

40% смертей из-за бытовых проблем с электричеством, детей до 9 лет.
50% возгорание происходит из-за короткого замыкания.
12 человек ежедневно умирают от пожаров в жилых помещениях.
10 млн квартир в России под угрозой возникновения проблем с электричеством.

Трагедии случаются по многим причинам, но главная из них — пренебрежение защитной автоматикой на этапе проектирования схемы домашней электросети.

В настоящее время используются три уровня защиты от электрических проблем: автоматические выключатели (АВ), устройства защитного отключения (УЗО), дифференциальные выключатели (дифавтоматы).

Автоматические выключатели

Разрывают электрические цепи в случае короткого замыкания или повышенной нагрузки на проводку.

Важно знать: АБ защищает от возгорания и короткого замыкания, но не спасает от поражения электрическим током!

Автоматические выключатели установлены в распределительном щите. Они группируют бытовую технику по мощности и расположению в доме. Например, группа из десяти ламп накаливания по 100 Вт каждая потребляет суммарный ток в 1000 и 4 Вт.5 А (ток также суммируется). Это значит, что для этой группы нужно использовать автоматический выключатель с номинальным током не более 6 А. Если в аварийной ситуации нагрузка поднимется выше 6 А, автомат отключит поврежденный участок.

Рекомендуется установить отдельный автомат для каждой группы энергопотребления. Например, для группы верхнего освещения на кухне, для посудомоечной или стиральной машины, для кухонных розеток и т. Д. Это удобно: при возникновении проблемы на одном из участков сети выключится именно он, а не вся квартира.

В таблице ниже показан пример выбора автоматических выключателей и УЗО Schneider Electric серии Easy9, исходя из мощности потребителей, номинального тока и типа отключения.

УЗО

При включении любого электрического прибора ток в сети кратковременно повышается (пусковой ток). У одних приборов один меньшего размера (чайник), у других — больше (холодильник). Эта функция автомата предотвращает ложные срабатывания при включении / выключении потребителей тока.

Щелкните изображение, чтобы развернуть таблицу

УЗО — устройство автоматического отключения — спасает от поражения электрическим током. Это второй уровень безопасности. Например, по ряду причин произошла утечка тока, и металлический корпус стиральной машины находится под напряжением. Тело заизолировано, и пока к нему не прикоснется человек, ничего страшного не произойдет — тогда через тело человека ток пройдет в «землю» и вызовет серьезные травмы. Но если для подключения стиральной машины использовать УЗО, то в момент появления на корпусе машины тока утечки автоматика сработает, цепь разомкнется и опасность будет устранена.Если человек случайно коснется части электрической сети, находящейся под напряжением, УЗО также отключит питание этой цепи до того, как человек получит удар электрическим током, тем самым сохраняя жизнь и здоровье.

Основным критерием выбора УЗО является его чувствительность к токам утечки (указывается на корпусе в мА). Наиболее чувствительными являются 10 мА, такие устанавливаются во влажных и детских комнатах. В других бытовых областях принято использовать устройства на 30 мА (см. Таблицу).

Отдельного разговора заслуживают противопожарные УЗО, которые имеют меньшую чувствительность к токам утечки — как правило, 100 или 300 мА. Такие УЗО устанавливаются, как правило, в самом начале электрической сети и предотвращают ситуации, когда значительный ток утечки может нагреть, например, оболочку провода или часть стены, вдоль которой этот провод прокладывается, и вызвать пожар. Меньшая чувствительность позволяет организовать согласованную работу с другими УЗО, установленными ниже, и избежать ложных отключений электроэнергии.

Дифференциальные автоматические выключатели

Difautomatics совмещают в себе функции УЗО и автоматического выключателя. Это универсальные устройства, защищающие как от тока короткого замыкания и перегрузки, так и от поражения электрическим током (или возгорания). Это решение компактнее, чем автомат и УЗО по отдельности. Такое расположение позволяет уменьшить размер электрического щита при обеспечении необходимого уровня защиты. Кроме того, в некоторых случаях использование дифавтоматов ОБЯЗАТЕЛЬНО.Например, действующие нормативные документы требуют применения дифавтомата на вводе электрической сети деревянных домов.

Теперь вы разобрались с этой проблемой и знаете, как защитить своих близких и свой дом. Но! При выборе оборудования обязательно проконсультируйтесь со специалистом! Инженеры Schneider Electric будут рады вам помочь.

Устройство защитного отключения (УЗО) и дифференциальная защита (Дифавтомат)

IN В данной статье автор постарается максимально просто объяснить назначение, конструктивные особенности, технические характеристики УЗО (электромеханических и электронных) и Дифференциальной защиты, дифференциальных автоматов или сокращенно дифавтоматов, а также их различие. , примеры схем подключения и др. .

Начнем с Правил, а точнее с выдержек из Правил и обратим внимание на выделенный текст (обязательно, разрешено, обязательно, обязательно, рекомендовано и т. Д., Чтобы вы сами могли решить, где поставить УЗО или Дифавтомат, а куда, на ваше усмотрение ставить или нет).

Перейти на страницу ПУЭ 7 выдержки из:

В целом вывод из Правил таков: УЗО не является панацеей от всех бед с электричеством, а работает совместно с другими защитными устройствами и при этом может устанавливаться по Правилам там, где это обязательно, и где не нужно, но рекомендуется.

Назначение УЗО и дифференциальной защиты:

Устройство защитного отключения УЗО или Дифф.автомат применяется для защиты людей от поражения электрическим током в промышленности, сельском хозяйстве, быту и т. Д. Более того, они не могут рассматриваться как альтернатива другим мерам безопасности, тем более ГОСТ Р-30331.3 стандарт классифицирует их как вспомогательные устройства и дополнительные методы защиты от прямого прикосновения . .. Для этих целей, а также для защита от косвенного прикосновения в РФ, УЗО-Д с дифф.ток отключения порядка 30мс. Устройства с большим дифф. ток отключения используются для защиты электрооборудования от последствий токов утечки (пожары, выход из строя оборудования).

Прямое касание:
При прямом контакте допускается контакт человека с частью электропроводки, находящейся под напряжением в рабочем режиме. Другими словами, прикосновение человека к разомкнутым проводам, контактам, клеммам, через которые протекает электрический ток в штатных (не аварийных) режимах, — это прямое прикосновение.

Непрямое касание:

Непрямое прикосновение по своей природе более опасно, чем прямое прикосновение. Если прямой контакт более вероятен в результате несчастного случая, вызванного недосмотром, то в аварийной ситуации происходит косвенный контакт, и человек заранее не знает, что та или иная конструкция находится под напряжением.

Таблица значений тока поражения и его последствий для облучения человека:

Как работает УЗО:

Внутри УЗО находится специальный трансформатор (см. Рис.1), в котором каждый из проводников (L-фаза, N-ноль) создает электромагнитное поле. Во время нормальной работы они взаимно отменяют друг друга. При возникновении тока утечки в катушке возникает разбаланс электромагнитного поля, в результате шток толкает рычаг для выключения. Такое устройство работает на отключение от утечки тока, но не предназначено для защиты от коротких замыканий и перегрузок сети, т.е. само устройство дифференциального тока реагирует только на дифференциальные токи и не работает при токах короткого замыкания (фаза-ноль) и перегрузках. токи, поэтому необходимо установить дополнительный автоматический выключатель.На рис. 1 представлена чисто принципиальная схема работы УЗО, само устройство содержит намного больше элементов — фильтры, для защиты от помех и ложных срабатываний, и еще несколько электронных компонентов, но описанный принцип работы является основным для остаточного тока. устройств.

Рисунок: Рис. 2 3

Принцип работы УЗО основан на измерении разности токов в проводниках, проходящих через дифференциальный трансформатор тока. УЗО измеряет векторную сумму токов, протекающих через контролируемые проводники (два для однофазного УЗО, три или более для трехфазной версии). В нормальном режиме работы векторная сумма токов, протекающих через измерительный трансформатор, равна 0 (ток, «протекающий» по одному проводнику, равен току, «протекающему» по другому, см. Рис. 2), и устройство делает это. не работать. При появлении тока утечки (прикосновение человека к фазовому проводу или уменьшение сопротивления изоляции кабельной линии) векторная сумма токов, протекающих через УЗО, не будет равна 0, так как появляется ток утечки, который течет только через фазовый провод (см. рис.3), во вторичной обмотке трансформатора будет индуцироваться напряжение, пропорциональное току утечки, и при превышении определенного порога устройство сработает, и защищенная цепь будет отключена.

УЗО

бывают однофазные и трехфазные. Кроме того, теперь в продаже есть два разных типа УЗО, различающиеся как по цене, так и по надежности — электромеханическое и электронное УЗО, см. Рис. 4:

Рисунок: 4 Схемы и символы УЗО

конструкции, важно отметить, что:

Однофазные УЗО, которые чаще всего используются в быту, обычно имеют двухполюсную конструкцию, т.е.е. при установке в электрическую панель на DIN-рейку они занимают два модуля. Если не рассматривать замену вводного автомат + УЗО на дифференциальный автомат, то обычно последовательно с УЗО устанавливают однополюсный автоматический выключатель. В общем случае автомат УЗО + при установке на DIN-рейку займет три модуля, а дифференциальный автомат — два модуля (что важно при монтажных работах в распределительных щитах для экономии места для автоматов).Получается два в одном: УЗО + Автоматический выключатель = Дифференциальный автомат.

Как правильно выбрать УЗО, электронное или электромагнитное, в первую очередь посмотрите технические характеристики устройства, качество изготовления производителя, кроме того, устройства дифференциального тока бывают типа A и AC, далее подробно описаны в статьях:

Перейти на страницу:

Дифференциальный выключатель:

Дифференциальное автоматическое устройство (дифференциальная токовая защита и общая защита), предназначенное для защиты цепи от утечки тока (аналогично срабатыванию УЗО), но имеет преимущество перед дифференциалом. автомат заключается в том, что он имеет встроенный автоматический выключатель, который выполняет функцию защиты цепи от коротких замыканий и перегрузок.

Перейти на страницу:

Маркировка электромеханического узо. Узо — электронный или электромеханический

Для защиты от утечек тока используются дифференциальные токовые выключатели или устройство защитного отключения (УЗО). В каждой новой квартире, новом доме это устройство становится необходимым оборудованием.

Однако под общим названием могут продаваться устройства с принципиально другой внутренней конструкцией, которая определяет надежность всего УЗО.Конструкция может иметь различное расположение рычагов и кнопок управления, иметь стандартные или расширенные варианты подключения шин и проводов, но принципиальное значение имеет конструкция uZO выпуска . Он бывает электромеханическим или электронным. Только как сразу отличить УЗО электромеханическое от электронного? Этот вопрос требует детального рассмотрения.

Чем отличается электромеханическое УЗО от электронного

УЗО

и дифавтоматы (это УЗО и выключатель в одном корпусе) по своему внутреннему устройству делятся на два типа: электромеханические и электронные.Это не влияет на рабочие параметры и технические характеристики. У многих сразу возникает вопрос: а в чем же их отличие? Но разница есть, и важная: УЗО электромеханического типа сработает в любом случае, если на поврежденном участке появится ток утечки, вне зависимости от напряжения в сети или нет. Основным рабочим модулем электромеханического УЗО является дифференциальный трансформатор (тороидальный сердечник с обмотками). Если в поврежденном месте возникает утечка, то во вторичной обмотке этого трансформатора появляется напряжение, включая поляризованное реле, что в свою очередь приводит к срабатыванию механизма отключения.

Электронные УЗО срабатывают при утечке тока в зоне повреждения и только при наличии сетевого напряжения. То есть для полноценной работы УЗО электронного типа требуется внешний источник питания. Это связано с тем, что основным рабочим модулем электронных УЗО является электронная плата с усилителем. А без внешнего питания эта плата работать не будет.

Откуда источник питания? Внутри УЗО нет батареек и аккумуляторов.А напряжение для питания электронной платы с усилителем идет от внешней сети. В сети 220В, и появилась утечка тока — УЗО заработает! Если в сети нет напряжения, защитное устройство не сработает.

Итак, для работы электромеханического УЗО нужна только утечка тока, для работы электронного УЗО — утечка тока и напряжение в сети.

На рисунке слева УЗО Hager с электромеханическим расцепителем, справа — УЗО с электронным расцепителем.

Насколько важно предохранительное устройство, чтобы оно оставалось работоспособным при отсутствии напряжения? Уверен, что многие пользователи ответят примерно так: при наличии напряжения в сети электронное УЗО сработает. Если в сети нет напряжения, то зачем ему вообще работать, ведь в сети нет напряжения, поэтому нет утечек тока ниоткуда. А какие аварийные ситуации вы знаете, когда может исчезнуть напряжение в доме или квартире или, как говорят, «нет света»? Это может быть авария на подходящей к дому линии, может быть ремонт электросетей, или это может быть другая очень распространенная проблема — перегоревший нейтральный провод в половице.Все оборудование будет без признаков жизни, все сигнальные устройства (сигнальные лампы, если есть) укажут на отсутствие напряжения в сети. Однако фаза никуда не делась! Остается опасность поражения электрическим током. Представьте, что в этой ситуации произошло повреждение изоляции внутри стиральной машины, фаза упала на корпус. Если в этот момент прикоснуться к корпусу автомата, произойдет течь и УЗО должно сработать. Но точно электронный УЗО не подойдет, так как на его электронную плату с усилителем приходит только «фаза» без нуля, питания нет, поэтому электронная плата не будет фиксировать ток утечки, отключающий импульс будет не дойдет до механизма отключения, и УЗО не выключится.Для человека такая ситуация крайне опасна. Поэтому не будет печально при возникновении утечки тока в этой ситуации , электронное УЗО не сработает.

Еще одна распространенная проблема — скачки напряжения. Конечно, сейчас многие устанавливают реле напряжения для защиты, но не все устанавливают. Что такое скачки напряжения — это отклонение от номинала. То есть в вашей розетке вместо 220 вольт может появиться 170 вольт или 260 вольт, а еще хуже — 380 вольт.Перенапряжение опасно для электронного оборудования, которым оснащены электронные УЗО и электронные дифференциальные машины. Из-за скачков напряжения может выйти из строя электронная плата с усилителем. Внешне все будет выглядеть целым и невредимым, но при возникновении утечки тока ситуация может стать плачевной для человека — из-за поврежденных электронных компонентов УЗО не среагирует на утечку.

Вы можете не знать, что внутренняя начинка защитного устройства вышла из строя.Поэтому необходимо периодически проверять работу УЗО кнопкой «ТЕСТ». Специалисты рекомендуют проводить такую проверку не реже одного раза в месяц.

Итак, в электросети могут возникать различные аварийные ситуации, при которых электронные УЗО или диффузоры могут потерять свои защитные функции. Для электромеханических защитных устройств вышеуказанные проблемы не представляют опасности. , поскольку для их работы не требуется внешний источник питания. Будет ли в сети напряжение или нет, электромеханический УЗО (АВДТ) сработает в любом случае при наличии утечки тока в сети.

Как отличить УЗО электромеханическое от электронного

Внешне эти два устройства очень похожи и многие пользователи, не задумываясь, покупают их без разбора в магазине, даже не подозревая о функциях. Чтобы понять, какое устройство защитного отключения является электронным или электромеханическим перед вами, необходимо уметь различать их. Вы думаете, что это под силу только профессионалам? Но уверяю, это не так, в этом нет ничего сложного.

Обратите внимание на схему, показанную на УЗО

Самый простой и надежный способ — изучить схему, которая изображена на корпусе УЗО. Электрическая схема применяется к любому защитному устройству. Между схемами, нанесенными на электромеханическое УЗО и электронное УЗО , есть небольшие различия.

Дифференциальный трансформатор (через который проходит фаза и ноль), вторичная обмотка этого трансформатора, а также поляризованное реле, которое подключено к вторичной обмотке, отображаются на схеме электромеханического УЗО. или дифференциальная машина.Поляризованное реле уже действует непосредственно на механизм отключения. Все это показано на схеме. Нужно только понимать, какой цифрой обозначен каждый описанный выше элемент. Например, электромеханическое УЗО европейского производителя HAGER:

Дифференциальный трансформатор обозначается прямоугольником (иногда овалом) вокруг фазного и нейтрального проводов. От него отходит виток вторичной обмотки, которая подключена к поляризованному реле. На схеме поляризованное реле обозначено прямоугольником или квадратом.Реле механически связано с триггером отключения.

Здесь также указывается кнопка ТЕСТ с ее сопротивлением (сопротивление позволяет создать утечку 30 мА, безопасный порог для жизни человека). Как видите, в электромеханическом УЗО нет электронных плат и усилителей. Конструкция состоит из одной механики.

Теперь рассмотрим электронное УЗО. Например, электронный дифавтомат на 16А, 220В, с током утечки 30 мА.

Как видно из схемы, на корпусе электронного дифавтомата указано практически то же, что и на электромеханическом защитном устройстве.

Но, если присмотреться, можно увидеть, что между дифференциальным трансформатором и поляризованным реле есть дополнительный элемент в виде прямоугольника с буквой «А», обозначение I>. Это такая же электронная плата с усилителем. Кроме того, видно, что к этой плате подходят два провода «фаза» и «ноль» (обозначены на рисунке зеленым цветом ниже). Это как раз тот внешний источник питания, который необходим для полноценной работы УЗО такого типа.Не будет питания, УЗО тоже не заработает. Независимо от того, есть утечка или нет.

Итак, для работы электромеханического УЗО нужна только утечка тока, для работы электронного УЗО — утечка тока и напряжение в сети. Настоятельно рекомендуем приобрести УЗО или дифференциальный автомат электромеханического типа.

Как было рассмотрено, УЗО бывают двух типов — электромеханические и электронные.По внешнему виду они практически не отличаются друг от друга. Простому потребителю без определенных знаний и навыков разобраться, какое УЗО перед ним электронное или электромеханическое, очень сложно.

Как их отличить между собой? Для этого нужны инструменты или приспособления?

Есть три основных способа отличить УЗО:

⚡ по схеме на корпусе УЗО
⚡ с аккумулятором
⚡ с помощью магнита

По схеме на корпусе УЗО

На корпусе всех современных УЗО изображена его электрическая схема.Если его нет на передней части корпуса, посмотрите на верхнюю часть.

Электронная схема УЗО несколько отличается от электромеханической схемы. Если вы знаете эти отличия, то легко сможете распознать тип УЗО перед покупкой.

Схема электромеханического УЗО:

⚡ трансформатор дифференциальный нарисованный
⚡ нарисованное реле, подключенное к трансформатору
⚡ тягово-отключающий механизм
⚡ кнопка ТЕСТ все еще отображается

Пример такой схемы:

Схема электронного УЗО:

Элементы, которые изображены на электронной схеме УЗО, мало чем отличаются от указанных на электромеханической.В чем разница? И состоит он в дополнительной электронной плате.

Нарисовывается в виде прямоугольника или треугольника, устанавливается между дифференциальным трансформатором и реле.

К этому элементу подходят два провода — фазный и нейтральный, то есть 220В. Это внешний источник питания, необходимый для работы электронного УЗО.

Проверка УЗО с аккумулятором

Требуемый инвентарь для проверки:

⚡ батарейка (палец или корона)
⚡ два провода длиной 10-15 см

Процесс проверки выглядит следующим образом.Подключите один из проводов к верхнему контакту УЗО, другой провод — к нижнему контакту. Главное, чтобы контакт был униполярным, т.е. либо одноименной фазы (если это 3-х фазное УЗО), либо нулевой. И замкнуть провода на плюсовой и минусовой батарейках.

Если УЗО не отключилось, переставить полюса подключения АКБ. Если и на этот раз не сработало, значит УЗО электронное.

Работа УЗО означает, что оно относится к электромеханическому типу.

Использование магнита для проверки УЗО

Этот метод не совсем точен, но иногда его можно использовать. Включите УЗО и проведите магнитом по его корпусу. Магнитом нужно прикоснуться к разным частям корпуса, так как у разных производителей дифференциальный трансформатор расположен в разных частях УЗО (справа, посередине или слева).

Магнитное поле в обмотке дифференциального трансформатора должно создавать ток, который приведет к срабатыванию реле и отключению УЗО.Если это произойдет — УЗО электромеханическое, если нет — электронное. Но рассчитывать на стопроцентный результат такой проверки не стоит.

Дифференциальные токовые выключатели, часто называемые просто УЗО, предназначены для защиты от утечек тока. Такие устройства вряд ли кого-то удивят, ведь они установлены практически в каждом щите. Большинство владельцев квартир и домов, даже далеких от электротехники, осознавали, что установка УЗО — необходимое условие безопасности и стабильности электроснабжения.Но не все в курсе, что устройства делаются разными не только во внешнем, но и во внутреннем исполнении. Читайте также статью ⇒

Как отличить устройства? УЗО

выпускаются в двух версиях — электронной и электромеханической. Различия между двумя типами устройств принципиальны. Вы можете отличить их с помощью трех простых приемов.

Согласно принципиальной схеме, изображенной на корпусе

Такую методику определения типа защитных устройств можно назвать самой простой, она не требует использования каких-либо устройств или инструментов.Главное — запомнить отличия схем.

На корпусе любой модели УЗО или дифференциальной машины можно найти принципиальную схему внутреннего устройства устройства. По своей сути схемы различаются двумя основными типами — электромеханическими и электронными. Каждая схема имеет свои отличия, но они не существенны.

Если коротко об устройстве и принципе действия, то в основе дифавтомата и электромеханического УЗО лежат поляризованное реле и дифференциальный трансформатор.Когда в управляемой цепи вторичной обмотки трансформатора образуется ток утечки, возникает дифференциальный ток, который вызывает срабатывание реле. При срабатывании реле действует на спусковой механизм, приводя к отключению защитного устройства.

Совет №1: Следовательно, вам нужно искать значок дифференциального трансформатора поляризованного реле на схеме.

Последний схематично обозначен овалом вокруг нулевого и фазного проводов, реле применяется в форме квадрата или прямоугольника.Соединение трансформатора и реле осуществляется посредством вторичной обмотки, изображенной в виде сплошной линии. Пунктиром показано механическое соединение со спусковым механизмом. Также на схеме часто можно увидеть кнопку «Тест», но в некоторых моделях это не предусмотрено дизайном.

Для дифавтоматов и электронных УЗО предусмотрена другая конструкция и, соответственно, другая схема. Из самого названия устройств можно сделать вывод, что работой устройств управляет электронная плата.

Если в контролируемой цепи возникает ток утечки, то во вторичной обмотке трансформатора генерируется дифференциальный ток. Электронная плата определяет его наличие и формирует импульс, вызывающий срабатывание реле. Реле посылает команду на триггер, который срабатывает защитное устройство.

Элементы, из которых состоят электронные платы, намного компактнее, поэтому электронные дифлефтоматы и УЗО имеют гораздо более компактные размеры.В продаже также можно найти одномодульные электронные защитные устройства, габариты которых не превышают однополюсный автоматический выключатель.

На схеме, помимо трансформатора, нужно еще найти плату электронного усилителя, которая обозначена в виде треугольника. Поскольку никакая плата не может работать без питания, на схеме обязательно показаны дополнительные линии.

Из вышеизложенного можно сделать следующие выводы:

Если на схеме имеется овал, расположенный на фазном и нулевом проводниках (дифтрансформатор) и квадрат (реле), соединенные сплошной тонкой линией, тогда мы имеем дело с электромеханическим дифтавомат или УЗО.
Если на схеме есть овал над фазным или нулевым проводниками (дифтрансформатор) и квадрат, обозначающий реле, соединенное между собой сплошной линией, проходящей через треугольник (плата усилителя), к которой идет пара линий питания, тогда мы имеем дело с электронным дифференциалом или УЗО.

С батареей

Определение электромеханического и электронного защитного устройства, использующего батарею, можно назвать более сложным, чем просто рассмотрение схемы.Для работы вам потребуется:

заряженный аккумулятор;
отвертка;
пара проводов.

Кроме того, если в магазине определите тип УЗО или дифавтомата, вряд ли продавец захочет отдать покупателю товар для подключения к нему чего-либо и проведения непонятных экспериментов. Плюс к этому большинство устройств продается в запечатанных коробках, которые продавец также не хочет открывать.

Этот метод все еще имеет право на существование. Например, используется AVDT известной компании Schneider Electric.

Работа не вызовет никаких затруднений даже у тех, кто не принадлежит к большим специалистам в области электротехники и электротехники.

Первый провод прикручиваем к нулевому полюсу сверху, а второй — к нижнему полюсу. Далее потребуется включить УЗО или дифавтомат, для чего необходимо взвести рычаг управления.

Остающиеся свободными концы проводов замыкаются на заряженной батарее, тип которой не принципиален. При выключении устройства можно сделать вывод, что он электромеханический.Если устройство выключено, следует изменить полярность проводов аккумулятора и снова попытаться замкнуть накоротко. Если после этого прибор выключился, то однозначно электромеханического типа.

По какой причине электромеханические дифлавоматы и УЗО работают от обычного аккумулятора? Дело в том, что, попав в замкнутую цепь, батарея разряжается, выпуская ток в одном полюсе. Следовательно, во вторичной обмотке трансформатора генерируется дифференциальный ток, которого вполне достаточно для отключения поляризованного реле.

Такой эксперимент возможен для любого полюса, как фазы, так и нуля. Электромеханическое устройство выключится в любом случае.

С постоянным магнитом

При определении типа защитного устройства с помощью магнита тоже нет ничего сложного. Загвоздка может возникнуть только при поиске постоянного магнита необходимого размера (1/3 или 1/4 размера устройства).

Действия производятся в следующей последовательности:

Дифавтомат или УЗО принимаются в руки;
устройство включается подъемным рычагом;
Магнит окружен в непосредственной близости от передней панели и сбоку от устройства круговыми движениями.

Если прибор не среагировал выключением при выполнении круговых движений, то делается вывод, что оно электромеханическое.

Совет №2: Этот метод нельзя назвать точным и дает 100% гарантию, так как мощности магнита может быть недостаточно для образования дифференциального тока.

Достоинства и недостатки устройств

Сравнение достоинств и недостатков защитных устройств обоих типов удобно проводить в табличной форме.

В итоге следует отметить, что наиболее подходящим вариантом для установки в жилом электросчетчике по-прежнему остается электромеханический дифавтомат или УЗО. Этот тип устройств широко представлен на современном отечественном рынке.

УЗО

по принципу внутреннего устройства делятся на два типа — электронные и электромеханические. Оба типа выполняют защиту от утечек одинаково. Тогда в чем их разница? Вкратце их отличие в том, что для работы УЗО требуется внешнее питание электронного УЗО, а вот электромеханическому типу оно не нужно.То же самое касается дифавтоматов, так как УЗО является их неотъемлемой частью.

Почему возникает вопрос, какое УЗО выбрать электронное или электромеханическое? Вроде взять любые, так как свои функции они одинаково выполняют. Ниже мы постараемся разобраться с этим вопросом.

Вот пример электронного УЗО:

За правильную работу электронного УЗО отвечает плата усилителя. Для его работы требуется внешнее питание, без него никакая плата работать не будет.Где взять это внешнее питание? Внутри этих устройств нет батарей, поэтому они получают питание от внешней сети. Если дома есть «свет», значит, защитное устройство сработало. Если нет «света», значит, он не работает, да и работать не нужно, так как защищаться все равно не от чего. На первый взгляд здесь ни о чем другом думать не приходится. Однако это не так.

Во внешней электросети квартир часто возникают нестандартные (аварийные) ситуации.Это скачки (падения) напряжения, которые очень опасны для электронной техники, т.е. и для электронных УЗО и дифавтоматов.

Вот пример электромеханического AWDT:

Это еще не весь вывод по выбору защитных устройств. Продолжим …

Сегодня они производят электронные УЗО и дифилтоматы со встроенной защитой от перенапряжения. Например, это модели EZ9R7 … и EZ9R8 … от Schneider Electric. Правда, выпускаются они только на 40 А и 63 А с защитой от токов утечки 100 мА и 300 мА.Их можно использовать как вводные устройства противопожарной защиты. В них встроена защита от перегорания бытовой техники при повышении напряжения до 280 В. Поместив такое УЗО в щиток, можно быть уверенным, что оно не выйдет из строя при возникновении различных скачков напряжения.

Еще одной очень хорошей мерой защиты от нестабильности внешней сети является использование реле напряжения UZM-51M от Meander. Если установить это устройство на ввод в свой распределительный щит, то смело можно выбирать электронные УЗО и дифратоматы.Они будут защищены от перенапряжения с помощью этого реле.

В результате, какое УЗО выбрать электронное или электромеханическое, следует решать в зависимости от конкретной ситуации. Конечно, можно брать только электромеханические модели и ни о чем больше не думать. Однако электронные типы защитных устройств иногда дешевле и могут иметь более компактные размеры (1 модуль), что является важным критерием при их выборе.

А какие УЗО и дифилтоматы вы используете дома?

Улыбка:

Как-то познакомился с Чубайсом и Биллом Гейтсом.
Чубайс говорит:
«Знаешь, Билл, я буду лучше тебя».
Билл Гейтс осаждает:
«Почему это так внезапно?»
— Ну посмотри. Вы крутой бизнесмен, я крутой бизнесмен. Вы монополист, я тоже монополист.
— Ну? ..
— Только нахрен выключите тех, кто не платит вам за винду !!!

Узо электронный или электромеханический. Как отличить электронное узо от электромеханического. Установка в домовладении

УЗО — для защиты человека от поражения электрическим током устанавливается устройство защитного отключения или дифференциальный выключатель.Однако не все знают, что УЗО бывают двух типов: электронные и электромеханические. В этой статье мы поговорим о различиях между разными типами УЗО и о том, как определить тип при покупке.

Принцип действия

В целом принцип работы УЗО следующий: когда ток через фазный провод отличается от тока через нулевой провод, срабатывает реле, отключающее нагрузку. Ток определяется с помощью дифференциального трансформатора и поляризованного реле.

Ситуация, при которой через фазный и нейтральный провод протекают токи разной величины, может возникнуть при протекании электрического прибора в корпус. Утечка в корпусе возникает при повреждении изоляции любого из проводов электроприбора и касании корпуса, это касается как изоляции проводов обмоток электродвигателей, так и внутренней проводки устройства.

Если корпус заземлен, сработает УЗО. Если корпус не заземлен, току сливаться будет некуда, но если коснуться его рукой, ток через ваше тело уйдет на землю, в этот момент сработает УЗО и защитит вас.Даже если вы случайно прикоснетесь к разомкнутому фазному проводу, вас ничто не сотрясет, потому что УЗО разомкнет цепь, потому что по цепи будет течь ток: фазный провод — ваше тело — земля.

Каждое из УЗО настроено на какой-то ток утечки, это характеристика, описывающая, при каком токе реле в УЗО отключит нагрузку от входа питания. Это основная характеристика.

Электронные и электромеханические

Electronic — как следует из названия, он содержит плату с электронными компонентами в корпусе, которые отвечают за его работу.Электромеханический — содержит в корпусе дифференциальный трансформатор. Оба типа УЗО имеют индикатор срабатывания и кнопку для проверки их исправности.

При нажатии кнопки замыкаешь фазу в ноль через резистор. В этом случае кнопка замыкает фазу перед трансформатором на ноль после трансформатора тока или наоборот, в зависимости от того, как вы подключаете провода. В результате трансформатор определяет разницу тока между фазой и нулем.

Ток этой схемы задается с помощью резистора, а для обеспечения правильного соответствия чувствительности УЗО номинальной подбирается соответствующее ему сопротивление, но как потребителей и пользователей эти тонкости нас особо не волнуют.

Отличия в эксплуатации

Для работы электронного УЗО на плату необходимо подавать питание, оно снимается напрямую с уже подключенной фазы и нуля. Электромеханическое УЗО будет работать без напряжения. Возникает логичный вопрос:

Если УЗО защищает от поражения электрическим током, то как оно возникает при отсутствии напряжения?

Речь идет о нештатных ситуациях в проводке. Например, если на распределительном щите в подъезде или на входе в дом / квартиру сгорел ноль.В квартире не будет работать никакой электроприбор. Фаза останется в розетках, и если где-то произойдет пробой корпуса, и вы прикоснетесь к нему, то обязательно получите удар током, если конечно у вас на входе УЗО нет.

Но все не так однозначно. Электромеханическое УЗО подойдет, потому что полноценный блок питания ему не нужен, а нужна разница тока между проводами. То есть при прикосновении к фазному проводу или корпусу поврежденного электроприбора ток утечки будет течь по фазовому проводу через ваше тело на землю, но не через нулевой провод.Есть разница в токах — реле сработало.

В случае использования электронного устройства защитного отключения защита не сработает, так как его плата обесточена.

Также не забываем, что в наших сетях довольно часто случаются скачки напряжения, а электроника не любит таких «аварий».

Как отличить разные типы УЗО при покупке

В первую очередь при покупке обратите внимание на схему, изображенную на корпусе, на рисунке она заключена в красный квадрат.

Электромеханическое УЗО показано слева, а электронное УЗО — справа. Но схемы очень похожи, различий на первый взгляд можно не заметить, давайте рассмотрим их поближе.

На этом рисунке вы можете увидеть расшифровку элементов схемы электромеханического защитного устройства. Обратите внимание на то, что выделено красным — это линия питания платы с электроникой.

Давайте посмотрим на подборку цепей УЗО, чтобы это исправить.

Вот пример дифавтомата с электронным УЗО. Обратите внимание на две линии, питающие доску.

Устройство электромеханическое. На схеме вы видите, что на реле подается только сигнал от дифференциального трансформатора.

Метод испытания заключается в подключении АКБ к одному из полюсов УЗО, принцип работы такой же — ток АКБ пойдет по одной из линий, дифференциальный трансформатор будет работать, этот метод работает только с ЭЛЕКТРОМЕХАНИЧЕСКИМИ устройствами.Электроника в этом случае работать не будет, поскольку плата остается обесточенной.

Ну не забывайте о явлениях электромагнитной индукции, ведь если использовать поле постоянного магнита для направления ЭДС на дифференциальный трансформатор, то реле тоже сработает и УЗО выключится, опять же ЭЛЕКТРОМЕХАНИЧЕСКИЙ метод.

Итак, электромеханическое УЗО обеспечивает более надежную защиту, чем электронное. Он будет работать, даже если нет питания.В жилых помещениях лучше использовать электромеханический. Чтобы проверить это при покупке, обратите внимание на схему, и если продавец разрешит, воспользуйтесь методом с аккумулятором, стоит заметить, что если не сработало УЗО на аккумуляторе, поменяйте его полярность.

Большинство понимало, что это необходимость, а не излишество. Однако не все знают, что УЗО бывают разные. По внешнему виду все они одинаковы, однако внутреннее оформление может существенно отличаться.

В зависимости от версии внутренней защиты УЗО бывают электромеханическими или электронными.

Конечно, их лучше называть функционально зависимыми и независимыми от напряжения цепями.

Как их отличить друг от друга и в чем разница между их работой?

Устройство остаточного тока электромеханическое

Для отключения электромеханического УЗО необходимо только одно условие:

⚡ ток утечки цепи

В данном случае источником энергии для выключения устройства является сам сигнал, т.е.е. дифференциальный ток, на который он реагирует. В данном случае работа УЗО не зависит от того, есть в проводке напряжение 220В или нет. .

Внутри прибора находится небольшой трансформатор. Которая играет скорее роль исполнительного механизма, чем сигнала (в отличие от электронного). Как только в защищаемой проводке появляется ток утечки, в обмотке трансформатора создается напряжение, которое вызывает срабатывание реле, после чего само УЗО механически отключается.

Электронное устройство защитного отключения

Для отключения электронного УЗО уже нужно два условия:

⚡ есть ток утечки
⚡ есть напряжение в сети

Это означает, что для работы должен быть внешний источник питания. Основным элементом таких УЗО является электронная плата. А чтобы он работал, должен быть внешний источник напряжения.

Где взять? Это не какая-то батарея или аккумулятор.Внешний источник — это напряжение 220В в самой сети. Таким образом, если напряжение не соответствует УЗО, это устройство работать не будет. .

На основе таких электронных УЗО часто изготавливают такие бытовые защитные устройства, как розетки УЗО или вилки УЗО.

Например, в Европе в некоторых странах на всех устройствах этого типа (в зависимости от напряжения в цепи) запрещено наносить знак сертификации. Причем устанавливать их в сети разрешается только после устройств, не зависящих от питания схемы.

В последнее время за рубежом начали производить электронные УЗО, в которых изначально заложена функция отключения всей электроустановки потребителя при пропадании напряжения в цепи УЗО. В США такие устройства изначально встраивают в блоки розеток.

В России согласно рекомендациям по применению УЗО из свода правил »» — в жилых домах не допускается использование устройств защитного отключения, которые автоматически отключают потребителя от сети при исчезновении напряжения или не допускаются снижаться.

Причины выхода из строя электронного УЗО

Когда напряжение может не подходить для УЗО? Чаще всего свет в вашем доме может исчезнуть в следующих случаях:

⚡ короткое замыкание проводов на питающей сети или подстанции
⚡ плановый ремонт
⚡ пропадание-выгорание нуля в диспетчерской (в этом случае фаза все равно будет приходить в ваш дом, но у вас не будет напряжения 220В)

Последний случай самый коварный.Если в таких условиях у вас возникнет короткое замыкание в проводке на корпус оборудования (стиральная машина, электронный титан), электронное устройство защитного отключения не будет работать даже при прикосновении к поврежденному электронному оборудованию. Будет ток утечки, но напряжение не подходит для УЗО и он не отключится.

Если сгорает ноль в общей диспетчерской всего дома, куда идут 3 фазы, это чревато появлением в ваших розетках сетевого напряжения 380В.При таком повышенном напряжении электронная начинка легко выйдет из строя. Если это не сопровождается дымом или искрами, вы можете даже не заметить этого.

После устранения аварии электронное УЗО перестанет работать. И вы все равно будете на него рассчитывать и будете думать, что он обеспечивает вашу защиту. Чтобы не попасть в такую ситуацию, все УЗО — электронные или электромеханические — имеют кнопку ТЕСТ.

При нажатии этой кнопки УЗО должно автоматически отключиться. Это необходимо проверять не реже одного раза в месяц. особенно после каждого скачка напряжения.

Кроме того, электронное УЗО перестает нормально работать не только при пропадании напряжения, но и при его значительном падении. В этом можно убедиться на видео:

Преимущества и недостатки

Все преимущества и недостатки электромеханических и электронных УЗО можно обобщить в одной таблице:

Параметр УЗО	Электронное УЗО	Электромеханическое УЗО
Цена	Дешевле	Дороже
Конструкция	Легче	Сложнее
Чувствительность	Более высокая	Ниже
Характеристики обрыва нейтральный провод	Нет	Да
КПД при значительном падении напряжения	Нет	Да
Вероятность отказа при импульсных перенапряжениях	Высшее	Ниже

Главной особенностью электромеханических устройств является их работа вне зависимости от наличия напряжения в сети.

Тока утечки будет вполне достаточно для работы оборудования, в это время во вторичной обмотке трансформатора возникает ток, который является причиной срабатывания реле, и соответственно триггера.

Для работы электронного УЗО без напряжения не обойтись, в силу совершенно других принципов работы.

Внутри них есть усилитель и плата для него, срабатывающая при наличии даже небольшого тока во вторичной обмотке.Плата увеличивает доступный ток и передает импульс, достаточно сильный, чтобы активировать реле.

Именно поэтому в конструкции таких УЗО присутствует трансформатор меньшего размера.

Электромеханические агрегаты

имеют простую, но в то же время более надежную конструкцию, поэтому в процессе эксплуатации они реже ломаются. Но возможно отключить электронное устройство небольшим импульсом в сети.

В этом случае необходимо будет заменить микросхему или полупроводники.Несмотря на это, большая популярность электронных УЗО обусловлена их более низкой стоимостью.

Более того, современные разработки позволили оснастить такое оборудование дополнительной защитой от скачков напряжения. Как только произойдет скачок, он отключится.

Есть несколько других способов отличить эти два типа УЗО.

Самое сложное — посмотреть на схему внутри. Если это электромеханическое устройство, то на его схеме будет изображен трансформатор дифференциального типа, у которого вторая обмотка подключена напрямую к реле.

Реле схематично можно представить в виде квадрата, иногда прямоугольника. Подключение к сети, питающей узел, не следует показывать схематично.

Если рассматривать схематическое изображение УЗО электрического типа, то плата на нем будет изображена в виде треугольника. На схеме показаны линии от блока питания.

Простой аккумулятор можно использовать, чтобы отличить одно устройство от другого. Включаем оборудование и двумя проводами подключаем к нему его полюса.

Таким образом мы провоцируем скачок тока, в результате которого, если это УЗО электромеханическое, реле выключится. Соответственно, если отключения не произошло, то у нас электронная версия.

Если у вас нет под рукой аккумулятора, найдите постоянный магнит среднего размера и держите его рядом с корпусом рассматриваемого оборудования. В этом случае обязательным условием является включенное состояние агрегата. Переместите магнит вдоль боковой и передней панели. Если реле не срабатывает перед вами электронное оборудование, а если работает — электромеханическое.

Пишите комментарии, дополнения к статье, может я что то упустил. Загляните, буду рад, если найдете на моем еще что-нибудь полезное.

Однако под общим названием могут продаваться устройства с принципиально иной внутренней конструкцией, определяющей надежность всего УЗО.Конструкция может иметь разное расположение рычагов и кнопок управления, иметь стандартные или расширенные возможности подключения шин и проводов, но принципиальное значение имеет конструкция расцепитель УЗО … Он может быть электромеханическим или электронным. Только как сразу отличить электромеханическое УЗО от электронного? Этот вопрос требует подробного рассмотрения.

Чем отличается электромеханическое УЗО от электронного

УЗО и дифавтоматы

(это УЗО и автоматический выключатель в одном корпусе) по своему внутреннему устройству делятся на два типа: электромеханические и электронные … Это никоим образом не влияет на рабочие параметры и характеристики. Многие сразу задаются вопросом: а чем они отличаются? И разница есть, и важная: УЗО электромеханического типа сработает в любом случае, если в поврежденном месте появится ток утечки, вне зависимости от напряжения в сети или нет … Основной рабочий модуль электромеханическое УЗО представляет собой дифференциальный трансформатор (тороидальный сердечник с обмотками). Если в поврежденном месте происходит утечка, то во вторичной обмотке этого трансформатора появляется напряжение, которое включает поляризованное реле, что в свою очередь приводит к срабатыванию механизма отключения.

Электронные УЗО срабатывают при наличии утечки тока в зоне повреждения и только при наличии сетевого напряжения. То есть для полноценной работы устройству остаточного тока электронного типа требуется внешний источник питания. Это связано с тем, что основным рабочим модулем электронных УЗО является электронная плата с усилителем. И эта плата не будет работать без внешнего источника питания.

Откуда источник питания? Внутри УЗО нет батареек или аккумуляторов.А напряжение для питания электронной платы с усилителем идет от внешней сети. Есть сеть 220В, и появилась утечка тока, — УЗО сработает! Если в сети нет напряжения, защитное устройство не сработает.

Итак, для работы электромеханического УЗО нужна только утечка тока, для работы электронного УЗО нужна утечка тока и напряжения в сети.

На фото слева — УЗО Hager с электромеханическим расцепителем, справа УЗО с электронным расцепителем.

Насколько важно, чтобы защитное устройство оставалось работоспособным при отсутствии напряжения? Уверен, многие пользователи ответят примерно так: если в сети есть напряжение, электронное УЗО сработает. Если в сети нет напряжения, то зачем ему вообще работать, ведь в сети нет напряжения, то взять ток утечки негде. А какие вы знаете чрезвычайные ситуации, когда может исчезнуть напряжение в доме или квартире или, как говорят в народе, «нет света»? Это может быть авария на подходящей к дому линии, это могут быть ремонтные работы электросетей, а может быть другая очень распространенная проблема — прогорание нулевого провода в доске пола.Все оборудование будет без признаков жизни, все сигнальные устройства (сигнальные лампы, если есть) укажут, что в сети нет напряжения. Однако фаза никуда не делась! Остается опасность поражения электрическим током. Представьте себе, что в такой ситуации произошло повреждение изоляции внутри стиральной машины, фаза попала в корпус. Если в этот момент прикоснуться к корпусу автомата, произойдет течь и УЗО должно сработать. Но точно электронный УЗО работать не будет, так как на его электронную плату с усилителем приходит только «фаза» без нуля, питания нет, поэтому электронная плата не зафиксирует результирующий ток утечки, отключающий импульс будет не будет отправлен в механизм отключения, и УЗО не выключится.Для человека такая ситуация крайне опасна. Поэтому, как ни печально, при появлении тока утечки в этой ситуации УЗО электронного работать не будет.

Еще одна распространенная проблема — скачки напряжения. Конечно, сейчас многие устанавливают реле напряжения для защиты, но не у всех они есть. Что такое скачки напряжения — это отклонение от номинала. То есть вместо 220 Вольт в вашей розетке может появиться 170 Вольт или 260 Вольт, а еще хуже — 380 Вольт. Повышенное напряжение опасно для электронного оборудования, которым фактически оснащены электронные УЗО и электронные дифференциальные автоматические устройства.Скачки напряжения могут повредить электронную плату с усилителем. Внешне все будет выглядеть в целости и сохранности, но при возникновении утечки тока ситуация может стать плачевной для человека — из-за поврежденных электронных компонентов УЗО не отреагирует на утечку.

Вы можете не знать, что внутренняя начинка защитного устройства вышла из строя. Поэтому необходимо периодически проверять работу УЗО с помощью кнопки «ТЕСТ». Специалисты рекомендуют проводить эту проверку не реже одного раза в месяц.

Итак, в электросети могут возникать различные аварийные ситуации, при которых электронные УЗО или диффузионная автоматика могут потерять свои защитные функции. Для электромеханических защитных устройств вышеуказанные проблемы не представляют опасности. , поскольку для работы им не требуется внешний источник питания. Будет ли напряжение в сети или нет, электромеханическое УЗО (RCBO) сработает в любом случае, если есть утечка тока в сети.

Как отличить электромеханическое УЗО от электронного

Внешне эти два устройства очень похожи и многие пользователи, не задумываясь, покупают их в магазине без разбора, даже не подозревая об особенностях.Чтобы понять, какое устройство дифференциального тока перед вами является электронным или электромеханическим, необходимо уметь различать их. Вы думаете, что это под силу только профессионалам? Но уверяю, что это не так, здесь нет ничего сложного.

Обратите внимание на схему, изображенную на корпусе УЗО

Самый простой и надежный способ — изучить схему, изображенную на корпусе УЗО. Электрическая схема применяется к любому защитному устройству. Между отображаемыми схемами электромеханического УЗО и электронного есть небольшие различия.

На схеме электромеханического УЗО или дифавтомата изображен дифференциальный трансформатор (через который «продета» фаза и ноль), вторичная обмотка этого трансформатора, а также поляризованное реле, которое подключено к вторичной обмотке. Поляризованное реле уже действует непосредственно на механизм отключения. Все это показано на схеме. Просто нужно понять, какой цифрой обозначается каждый из описанных выше элементов. Например, электромеханическое УЗО европейского производителя HAGER:

Дифференциальный трансформатор обозначается прямоугольником (иногда овалом) вокруг фазного и нулевого проводов.От него отходит виток вторичной обмотки, которая подключена к поляризованному реле. На схеме поляризованное реле обозначено прямоугольником или квадратом. Реле механически связано с триггером отключения.

Здесь также указана кнопка ТЕСТ с собственным сопротивлением (сопротивление позволяет создать утечку в 30 мА, безопасный порог для жизни человека). Как видите, в электромеханическом УЗО нет электронных плат и усилителей. Конструкция состоит из одного механика.

Теперь рассмотрим электронное УЗО. Например, электронный дифавтомат 16А, 220В, с током утечки 30 мА.

Как видно из схемы, на корпусе электронного дифавтомата практически все обозначено как на электромеханическом защитном устройстве.

Но, если присмотреться, можно увидеть, что между дифференциальным трансформатором и поляризованным реле есть дополнительный элемент в виде прямоугольника с буквой «А», обозначение I>.Это такая же электронная плата с усилителем. Кроме того, вы можете видеть, что к этой плате подходят два провода «фаза» и «ноль» (обозначены на рисунке зеленым цветом ниже). Это как раз тот внешний источник питания, который необходим для полноценной работы данного типа УЗО. Не будет блока питания, и УЗО работать не будет. Независимо от того, есть утечка или нет.

Итак, для работы электромеханического УЗО нужна только утечка тока, для работы электронного УЗО необходима утечка тока и напряжения в сети.Настоятельно рекомендуем приобрести УЗО или диффузионный автомат электромеханического типа.

Здравствуйте, дорогие гости и читатели сайта «Записки электрика».

Итак, в одной из групп квартир произошел нулевой разрыв. При этом в посудомоечной машине произошла неисправность в виде замыкания фазы на ее корпус, т.е. опасный для жизни потенциал «вышел» на токопроводящий корпус машины. Если в такой ситуации человек (не дай Бог) прикоснется к корпусу станка, то электронный дифавтомат не заработает из-за отсутствия питания его внутренней цепи, и человек получит удар током.

Прочтите следующие статьи о последствиях поражения электрическим током:

Конечно, вероятность появления вышеприведенного примера очень мала. Необходимо, чтобы в один момент обрывался и ноль, и в электрическом устройстве замыкалась фаза, но все же это нужно учитывать.

Продолжим сравнение. Электромеханические устройства имеют более простую и надежную конструкцию. Но электронные устройства имеют более сложную конструкцию и вероятность их выхода из строя намного выше, например, когда могут выйти из строя полупроводниковые элементы или микросхема.

Что выбрать? Электронное УЗО или электромеханическое?

Напрашивается логический вывод, что электронные УЗО и дифавтоматы менее надежны по сравнению с электромеханическими. Но встречаются они не реже, потому что по стоимости ниже электромеханических. Тем не менее, я рекомендую всем подобным устройствам использовать электромеханические УЗО и дифавтоматы.

В настоящее время электронные дифавтоматы оснащены функцией защиты от перенапряжения, т.е.е. если напряжение на его выводах превысит 240 (В), он автоматически выключится. Примером такого дифавтомата может быть АВДТ-63М от EKF. Но лично для защиты от перенапряжения рекомендую использовать специально разработанные для этого устройства, например, и.

Как отличить электромеханическое УЗО от электронного?

Как отличить электромеханическое УЗО от электронного? Это довольно частый вопрос, который мне задают не только читатели сайта, но и обычные горожане, и даже коллеги-электрики.К сожалению, большинство продавцов в магазинах и торговых центрах также не знают ответа на этот вопрос.

Значит есть несколько способов. Обратите внимание, что все вышеперечисленные способы выполняются при отключенных от сети устройствах.

1. Схема на корпусе УЗО

Самый первый, но не самый простой способ — рассмотреть схему, изображенную на корпусе УЗО.

Для электромеханических УЗО на схеме показан дифференциальный трансформатор, вторичная обмотка которого напрямую подключена к поляризованному реле.Реле обычно обозначается прямоугольником или квадратом. От него пунктирная линия — механическая связь с триггером УЗО. На схеме отсутствуют соединения (линии) с сетевым напряжением.

Вот, например, УЗО электромеханическое ВД1-63 16 (А), 30 (мА) от ИЭК.

Еще один пример электромеханического УЗО VD1-63 16 (А), 30 (мА) от TDM.

Как видите, схемы абсолютно одинаковые.

Для электронных УЗО на схеме всегда изображена плата с усилителем в виде треугольника (это условное обозначение усилителей по ГОСТу). Вы также заметите там линии, от которых берется питание для этой платы: от фазы и нуля.

Вот, например, электронный дифавтомат AVDT32 C16, 30 (мА) от IEK.

Также на всех схемах изображена кнопка «Тест» и схема ее подключения.

Боюсь, что первый способ отличить один тип устройства от другого не совсем прост, и без должного опыта легко ошибиться. Поэтому предлагаю перейти к следующим методам, которые дадут 100% верный результат.

2. Тест батареи

Для этого метода требуются батарейки, или, проще говоря, батарейки. Можно использовать хоть пальчик «АА» 1,5 (В), хоть R14 1,5 (В), хоть «Корона» 9 (В), в общем, любые батарейки, которые найдутся под рукой — только для того, чтобы они заряжались …

Включить УЗО или дифавтомат. Подключим два провода к одному из его полюсов. Например, один провод идет ко входу (1), а другой провод — к выходу (2) того же полюса.

Затем подключаем эти два провода к клеммам аккумулятора: «+» к клемме (1), «-» к клемме (2).

Когда провода замкнуты на клеммы батареи, ток разряда батареи начинает течь через замкнутые полюсные контакты.Во вторичной цепи дифференциального трансформатора индуцируется скачок тока, который вызывает срабатывание поляризованного реле. Реле действует на триггер, и УЗО отключается.

Если УЗО выключилось, значит оно электромеханическое, если не выключилось, то поменяйте полярность АКБ и повторите проверку.

Если на этот раз выключить УЗО, то оно электромеханическое, если еще раз не отключилось, то оно электронное и не работает из-за отсутствия напряжения на плате усилителя.

3. Постоянный магнит

Возьмите постоянный магнит средних размеров и поднесите его к корпусу УЗО или дифавтомата.

Естественно УЗО должно быть включено. Слегка проведите магнитом по передней панели и по бокам корпуса.

Если работает УЗО, то электромеханическое, если нет, то электронное.

По традиции посмотрите видео по материалу этой статьи:

П.С. Вот и все.Надеюсь, эта статья будет вам полезна. Спасибо за внимание.

Знакомство с узо, национальным напитком Греции

Независимо от того, что происходит в Греции, мы все можем согласиться в одном: узо потрясающий.

Что такое узо, спросите вы? Возможно, вы помните печально известную сцену питья узо из Моя большая греческая свадьба , где аперитив со вкусом аниса разносит тишину со стороны родственников героини Тулы. На самом деле, хотя узо может быть убедительным доказательством, он не обязательно крепче бурбона (его должно быть не менее 37.Крепость 5%, или доказательство 75, вряд ли достойно — извините, что испортил веселье). Однако вкусно. Если вы поклонник абсента, аквавита или солодки в целом, вам обязательно понравится узо. Вот как появился этот пряный напиток.

Предшественником Узо является ципуро, что в основе своей представляет собой греческую граппу. Однако разница в том, что сразу после дистилляции базовый спирт, используемый для изготовления узо, содержит больше алкоголя, чем базовый спирт, используемый для изготовления ципуро. Кроме того, ципуро не обязательно должно быть ароматным анисом, в отличие от узо.Узо изготавливается из базового спирта винограда, а затем приправляется анисом — тот же отчетливый вкус, что и у абсента. История Узо на удивление коротка: в 1856 году Николас Катсарос и его семья открыли первый завод по производству узо, который до сих пор производит узо. В 2006 году, признавая уникальное греческое наследие напитка, правительство постановило, что узо может производиться только в Греции, получив одобренное ЕС защищенное обозначение происхождения (это похоже на DOC для итальянских вин).

Как и любой другой спиртной напиток со вкусом аниса, если вы добавите немного воды в узо, он станет молочным.Это называется лаушингом или эффектом узо. Узо полон потрясающих ароматов (таких как фенхель, кориандр и гвоздика), настолько, что он обеспечивает настоящий вкус. Чтобы сбалансировать все эти вкусы, мы рекомендуем потягивать узо с небольшим количеством еды. Подумайте, фаршированные виноградные листья, баклажаны и свежий сыр. Убедитесь, что у вас под рукой есть лепешки.

Отправляйтесь в местный винный магазин и изучите свой выбор узо. Вы найдете его рядом с самбукой и абсентом. Если вы чувствуете себя храбрым, подожгите его.Шучу, пожалуйста, не делай этого. Вместо этого попробуйте этот коктейль:

Греческая трагедия

¾ Унция Узо
¾ Сладкий вермут
¾ Ликер Sweet Berry (или Manischewitz)
Отжать сок лайма

В шейкере со льдом энергично встряхните и процедите в шампанское купе.

Поддержите Грецию. Или нет. Просто помните, пейте узо.

Louching, фото любезно предоставлено Эриком Литтоном через Wikimedia Commons

Использование «эффекта узо» для лучшего ультразвукового исследования

Постдокторский исследователь ChemE Дэвид Ли и профессор Лило Поццо разработали метод синтеза нанокапель, который может раскрыть новый потенциал ультразвуковой визуализации и лечения.Недавно они опубликовали свое исследование в Nano Letters , в сотрудничестве с коллегами из отделения биоинженерии, лаборатории прикладной физики и отделения неврологической хирургии Университета штата Вашингтон.

Все чаще и чаще врачи используют микропузырьки, вводимые внутривенно, для улучшения контрастности ультразвуковых изображений. Кроме того, они изучают, как использовать эти микропузырьки для доставки лекарств и новых методов лечения. Хотя эти вещества хорошо работают в кровеносных сосудах, они слишком велики (> 1 мкм в диаметре), чтобы диффундировать через стенки сосудов в ткани или опухоли.Если бы частицы были достаточно маленькими, их можно было бы использовать, например, для неинвазивного разрушения пораженных тканей.

Чтобы решить проблему размера, команда разработала агент, который можно вводить в виде жидкости, а затем испарять в теле с помощью акустического импульса с образованием пузырьков. Они создали этот материал, применив феномен, знакомый как барменам, так и ученым-коллоидам: «эффект узо». Когда в греческий спирт узо добавляют воду, самопроизвольно образуются капли анисового масла, в результате чего напиток становится мутным.Подобное зародышеобразование также встречается в пастисе, самбуке и абсенте.

В случае контрастных веществ для ультразвука исследователи обнаружили, что они могут растворять перфторуглероды (ПФУ) в этаноле. Когда они добавляли раствор на водной основе, ПФУ выходил из раствора и образовывал нанокапли диаметром порядка 100 нм, что достаточно мало, чтобы диффундировать из кровеносных сосудов.

Создание такого материала особенно сложно: он должен существовать в жидкой форме, чтобы его можно было вводить и распространять в тканях.Но он также должен испаряться с выходом достаточно низкого давления от клинического ультразвукового сканера, чтобы быть безопасным для пациента. Это означало, что исследователям нужно было синтезировать нанокапли без ввода энергии, чтобы PFC не испарился немедленно. «Это очень важно для этого приложения, потому что мы хотим получить очень нестабильный материал», — говорит Поццо. Отсюда спонтанное зарождение метода узо.

Команда экспериментировала с несколькими смесями PFC, чтобы оптимизировать стабильность капель и порог активации.Затем они протестировали синтезированные узо капельки перфторбутана на крысах, где им удалось получить изображения ткани спинного мозга.

«Метод узо — это быстрый и простой подход к производству нанокапель с минимальными требованиями к оборудованию и низкими затратами», — пишет Ли. Имея в своем распоряжении новый метод, он сейчас работает над использованием этих агентов для выявления и измельчения тромбов для восстановления кровотока в закупоренных сосудах. По его словам, поскольку агенты ведут себя по-разному в зависимости от ультразвуковых условий, конечной целью является разработка ультразвуковых последовательностей, которые позволят клиницистам использовать только один контрастный агент как для выявления границ пораженных тканей, так и для лечения.

Фото: Эффект узо в пасти, через Flickr

От Узо до Раки: как насладиться знаменитыми духами Греции

Если вы когда-либо были в Греции или когда-либо когда-либо просили вас привезти вам сувенир из Греции, вы, вероятно, знакомы хотя бы с одним из традиционных духов Греции .

Узо со вкусом аниса так же популярно среди туристов, как и среди местных жителей, и, находясь в Греции, может возникнуть соблазн всегда тяготеть к любому напитку, независимо от обстановки или времени года.Однако, если вы это сделаете, вы упустите остальную часть греческого репертуара крепких напитков.

Например, многие греки будут утверждать, что ципуро на самом деле более универсальный напиток и больше подходит для зимы. Ракомело (приготовленный из ракии, меда и специй) еще лучше в холодные дни, так как подается теплым, а летом можно смешать местные спиртные напитки и ликеры в освежающих коктейлях .

А что касается этих сувениров, есть множество творческих применений для бутылки узо, раки или традиционных ликеров.Мы нашли несколько отличных рецептов , которые вам помогут.

Узо

Самый известный и популярный из всех греческих алкогольных напитков, узо — это напиток, напоминающий большинству людей о теплых днях у моря (в Греции только хардкорные любители узо заказывают его в середине зимы).

Традиционно производится в медных кубах , где спирт смешан с водой, анисом и другими травами и специями , такими как фенхель, гвоздика и кориандр. Чтобы называться узо, по крайней мере, 20% алкоголя должны быть ароматизированы путем дистилляции. Готовый продукт представляет собой сухой спиртной напиток со вкусом аниса, который отлично подходит в качестве аперитива. Когда в него добавляют воду или лед, анис делает его мутно-белым цветом , как это известно большинству людей.

Как лучше насладиться бокалом узо

Хотя обычно его разбавляют льдом и водой, некоторые утверждают, что узо следует употреблять в чистом виде. Если, однако, вы предпочитаете менее огненный напиток, сначала налейте узо в свой стакан, а затем медленно добавьте воду и лед . Таким образом, дух охлаждается медленно, сохраняя при этом все вкусовые качества. По крайней мере, так сказано.

Идеальная пара к узо — морепродукты . Наслаждайтесь этим в приморских ресторанах с такими блюдами мезе, как жареный осьминог и креветки.При приготовлении морепродуктов дома узо также является отличным ингредиентом (см. Рецепт ниже).

Рецепт: кальмары с узо

Налейте масло в большую сковороду с антипригарным покрытием на сильном огне. Когда они станут горячими, добавьте чеснок и кальмары и готовьте 3-4 минуты, пока кальмар не прожарится, но не выделит сок.

Добавьте узо и готовьте до полного испарения.

Добавьте мелиссу и подавайте.

Этот рецепт был впервые опубликован на греческом в журнале Gastronomos.

1 кг кальмаров, нарезанных кольцами и кусочками

1 1/2 стопки узо

2 измельченных зубчика чеснока

2 столовые ложки свежей мелиссы

5-6 столовых ложек растительного масла для жарки

Shutterstock Shutterstock

Ципоуро, Раки и Цикудиа

Куда бы вы ни пошли, ципуро всегда найдется.

Давайте начнем с того, что проясним: ципуро, раки и цикудиа — это , по сути, одно и то же, — по сути, греческие версии граппы — хотя эксперты отметят, что есть некоторые вариации в методах дистилляции. Имена имеют больше общего с происхождением духов , чем что-либо еще; в частности, духи, производимые на острове Крит, носят другие названия, чем те, которые производятся в остальной Греции.

На Крите вездесущий ясный дух всегда назывался tsikoudia , от местного слова, обозначающего жмых ( tsikouda ).Название раки пришло позже, с турками, которые использовали это название для своего собственного традиционного духа, чтобы описать тот, который они нашли на Крите. Сегодня используются оба названия (например, в барах принято видеть, что напиток продается как цикудиа для греков и раки для туристов).

Однако, помимо названия, критские духи отличаются только тем, что они традиционно не приправлены специями , тогда как ципуро иногда так. Помимо специй, нет явных различий во вкусе между ципуро и цикудиа без вкусовых добавок, по крайней мере, новичку они не заметны.

Чтобы еще больше запутать ситуацию, наиболее распространенной специей для ароматизации ципуро является анис , что делает его похожим на узо как по вкусу, так и по мутно-белому виду при добавлении воды.

Независимо от того, как вы его называете, это крепкий спирт с содержанием спирта до 45% по объему, сделанный 100% из виноградных выжимок (т.е.е твердый осадок, оставшийся после отжима винограда для получения сока). Дистиллированный исключительно из винограда означает, что он не содержит глютена — факт, который помог ему в последнее время завоевать популярность. Не то чтобы это требовало повышения популярности; Греки повсюду пьют ципуро, но фактор тенденции без глютена помог ему проникнуть в модные бары в Афинах и Салониках, где его используют в вкусных коктейлях. Еще одна новая тенденция — ципуро бочковой выдержки — спирт цвета карамели со вкусом, напоминающим виски.

Как лучше насладиться стаканом ципуро

Ципоуро и раки / цикудиа лучше всего употреблять в холодном виде или даже со льдом. Если достаточно холодно, подавайте его в рюмках , , в противном случае — в стаканах, достаточно больших, чтобы вместить пару кубиков льда. Зимой его также можно отведать в теплом виде в виде ракомело (рецепт см. Ниже).

Ципуро и мезе связаны друг с другом, и вы найдете ципуро в каждом ресторане мезе в стране.На Крите раки часто подают в качестве приветствия и прощания, а в таких местах, как , Волос, и деревнях Эпира, при заказе ципуро в доме подают небольшие блюда мезе.

Рецепт: Ракомело

Смешайте ингредиенты в самой маленькой кастрюле и поставьте на средний огонь.

Снять с огня непосредственно перед закипанием и процедить. Наслаждайтесь рюмками.

100 мл раки, цикудиа или ципуро

1 столовая ложка меда с горкой

1 палочка корицы

3-4 зубчика

Бонус: мастичный ликер

Хотя Греция производит множество других, более и менее традиционных спиртных напитков и ликеров, стоит обратить внимание на этот.

ЗОП, защищенный и с растущей популярностью за рубежом, мастиковый ликер из мастиковых деревень ( мастихохория ) на острове Хиос становится действительно важным продуктом. Бармены в Греции теперь используют его в качестве основного ингредиента в коктейлях , и некоторые из лучших баров по всему миру также приняли его. Но помимо того, что мастичный ликер стал тенденцией, набирающей обороты в последние несколько лет, на самом деле он имеет долгую историю.

Приправленный сосновым ароматом и горькой смолой лентискового дерева , этот особенный ликер раньше считался напитком, наиболее подходящим для женщин. В 1920-х годах женщины устраивали полуденные сборы мастики, на которых они сочетали напиток со сладостями и печеньем. Саму мастику собирали в Греции с древности года, и она использовалась и используется для изготовления множества других продуктов, таких как жевательная резинка, косметика и пищевые добавки.

Как лучше насладиться стаканом мастичного ликера

Наслаждайтесь ликером охлажденным в рюмке в качестве дижестива рядом с кофе.Кажется, что чем стекло красивее (например, хрусталь), тем вкуснее.

Ликер из мастики очень хорошо сочетается с коктейлями , особенно с острыми смесями. Это также вкусно, сбрызнутое фруктовым салатом.

Рецепт: Розовый коктейль с ликером из мастики

Добавьте все ингредиенты в шейкер со льдом и энергично встряхните.

Процедите в бокал для мартини и наслаждайтесь.

Этот рецепт был впервые опубликован в журнале K 4/3/2018.

30 мл мастичного ликера

20 мл водки с ароматом лимона

10 мл свежего лимонного сока

5 мл крем-де-кассис

Что лучше установить в щитке: «дифавтомат» или УЗО?

Что поставить: дифавтомат или УЗО

Как подключать УЗО и дифавтомат

Особенности применения

Что такое УЗО

Как отличить УЗО от дифавтомата визуально

Когда УЗО не защитит

Что такое дифавтомат

УЗО+автомат или дифавтомат? / Статьи и обзоры / Элек.ру

УЗО против дифавтомата – что лучше?

УЗО против дифавтомата – что лучше?

Как работает УЗО

УЗО и дифавтомат в чем разница

отличия, что лучше выбрать, и как установить

Назначение устройств защитного отключения

Назначение дифференциального автомата

Внешний вид

Обозначение номинального тока

Функциональная схема

Другие различия

Стоимость

Размеры и ремонтопригодность

Подключение

Что лучше УЗО или дифференциальный автомат

Как отличить УЗО от дифавтомата

Подключение

Что лучше УЗО + автомат или дифавтомат, посмотрим на схеме

Стоимость

Замена

Что выбрать, УЗО или дифференциальный автомат?

Видео. Преимущества УЗО и дифавтоматов.

Дифавтомат или УЗО-что выбрать.

Различия в функциональном назначении дифавтомат или УЗО

Похожие темы:

«дифавтомат» или УЗО? Различия между двумя системами защиты

Определения

Отличия

Схемы подключения

Что лучше

Что лучше. Видео

Различия между автоматическим выключателем и дифференциалом.пулемет

Нюансы эксплуатации

Чем отличается УЗО от автомата в электрике

В чем разница между УЗО ABB Fh302 и F202

Технические различия между электронным и электромеханическим УЗО

Как избежать покупки «неправильного» УЗО?

Разница между УЗО типа A и AC

Отличия дифференциальной машины от УЗО

Выбор между УЗО и дифференциальным автоматом

причин срабатывания и как с этим бороться. Что лучше выбрать: узо или дифавтомат? Узо короткое замыкание

Устройства защитного отключения

Неполадки с домашней электропроводкой

Критерии выбора дифференциальной защиты

Конструктивные и монтажные особенности

Диагностика и ремонтопригодность цепей

Принцип работы УЗО и дифавтомата

Стоимость

Основные достоинства и недостатки

Функциональная разница между узо и дифференциальным автоматом

Визуальная разница между узо и дифавтоматом

1. Маркировка по номинальному току

2. Электрическая схема на приборе

3. Наименование на корпусе прибора

4. Сокращенная надпись на приборе

Подводя итоги как отличить узо от дифавтомата

Автоматические выключатели

УЗО

Дифференциальные автоматические выключатели

Маркировка электромеханического узо. Узо — электронный или электромеханический

Чем отличается электромеханическое УЗО от электронного

Как отличить УЗО электромеханическое от электронного

Обратите внимание на схему, показанную на УЗО

По схеме на корпусе УЗО

Проверка УЗО с аккумулятором

Использование магнита для проверки УЗО

Как отличить устройства? УЗО

Согласно принципиальной схеме, изображенной на корпусе

С батареей

С постоянным магнитом

Достоинства и недостатки устройств
