Цвет провода земля: как обозначаются фаза и ноль, можно ли отличить цвета в трехжильном кабеле питания

Видео. Как выглядит распределительная коробка в жилом помещении. Как изменилась цветовая маркировка проводов со времен СССР

Цвета проводов: заземление, фаза, ноль

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной оболочкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами: фаза, ноль и заземление.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом, реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Сечение проводов и допустимая нагрузка

• < Назад
• Вперёд >

Цвета проводов и другая маркировка в электрике: фаза, земля, ноль.

Сегодня все провода, используемые для прокладывания электрических сетей и подключения электрооборудования, окрашены в специальные цвета. Благодаря этому значительно упрощается обслуживание и замена проводов, а также выявление причин неполадок и поломок.

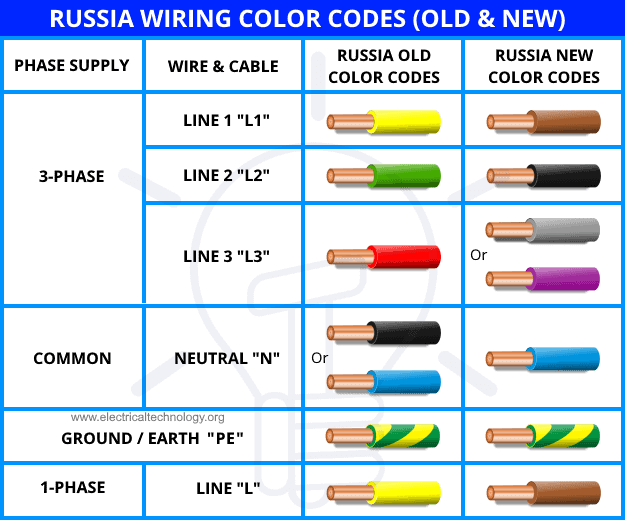

На первой же картинке ниже, мы представили самые популярные цветовые маркировки проводов. Эти цветовые решения могут не решить всех задач, по этому обязательно прочитайте всю статью целиком.

Цветовая маркировка проводов

Содержание:

Зачем нужна цветовая маркировка

Цветовая маркировка проводов в электрике является необходимостью, поскольку это значительно облегчает коммутацию и чтение электрических схем. Если рассмотреть в качестве примера схему подключения простого выключателя освещения, то может показаться, что маркировка не обязательна, поскольку все просто и понятно.

Простая проводка

Однако, если же мы возьмем в качестве примера схему подключения в сеть распределительного щитка с большим количеством дифференциальных автоматов и защитных устройств, то сразу заметим разницу.

Сложная проводка

Если бы не обозначение проводов по цвету, было бы очень сложно разобраться в том, какое устройство или кабель вышли из строя, и в какую цепь они включены.

Кроме того, когда провода окрашены в определенный цвет, значительно упрощается их монтаж, поскольку вероятность допустить ошибку и перепутать местами провода снижается. Если же мы, к примеру, перепутаем фазу и ноль при подключении устройств к электрическому щитку у себя в квартире, то это может привести к возникновению короткого замыкания, поломке оборудования или что еще хуже, поражению электрическим током.

Производители окрашивают провода кабелей в те или иные цвета не в случайном порядке, а согласно правилам электротехнических установок. В них точно описано, какая маркировка может использоваться для проводов в определенных условиях. Кроме того, 7 издание ПЭУ (от 2002 г.) предписывает идентифицировать кабели и провода согласно не только их цвету, но и символьным обозначениям.

На сегодняшний день в России принят единый стандарт цветовой идентификации проводов, согласно которому и должны выполняться все электротехнические работы с проводниками. Согласно этим требованиям, каждая жила проводов или кабелей должна иметь отдельный цвет. Чаще всего используют синий, зеленый, коричневый и серый, однако, при необходимости, применяются дополнительные цвета и оттенки. Рекомендуется делать маркировку различимой на всем протяжении проводника, но можно использовать и провода, у которых окрашен лишь край жилы. Для идентификации таких проводников на местах подключения устанавливаются цветные термоусадочные кембрики или изоляционная лента нужного цвета.

Ниже описано, какая маркировка применяется для отдельных типов проводов в зависимости от типа сети и оборудования.

Цвета проводов в трехфазной сети переменного тока

В трехфазных электросетях при подключении трансформаторного оборудования, подстанций и аналогичных электроустановок фазные шины окрашивают в определенный цвет согласно следующему правилу:

• фаза A – желтый;
• фаза B – зеленый;
• фаза C – красный.

В сетях постоянного тока

Несмотря на то что в большинстве случаев мы имеем дело с переменным током, электросети постоянного тока тоже имеют широкую сферу применения:

• В промышленной и строительной сфере – для работы электрических кранов, тележек и складского погрузочного оборудования.
• Для питания электротранспорта: троллейбусов, трамваев, электровозов, теплоходов, и т.д.).
• Для подачи нагрузки на оперативные защитные цепи и автоматическое оборудование электрических подстанций.

Как нам известно, кабель для проводки постоянного тока состоит из двух проводов, в отношении которых не используются такие понятия, как нулевая и фазная жила. В конструкцию кабеля входят лишь две шины с противоположным зарядом, которые иногда называют просто «плюсом» и «минусом».

Принятая маркировка проводов требует, чтобы плюсовой полюс в такой сети был обозначен красным, а минусовой – синим цветом. Нулевой контакт, обозначаемый на схемах М, окрашивается в голубой цвет.

Когда двухпроводная сеть подключается к трехпроводной, необходимо, чтобы цвета ее проводов или шин точно соответствовали цвету контактов питающей электросети, к которым они подсоединены.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

Резюмируя вышесказанное:

1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
2. земля (нулевой заземляющий) (PE) – желто-зеленый;
3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Нанесение маркировки на проложенный кабель

Электрикам нередко приходится сталкиваться с ситуацией, когда необходимо провести ремонт электрического щитка или сети, а оборудование соединено так, что не понятно, где расположены фаза и ноль, а где – земля. Это происходит, когда монтаж системы производится человеком неопытным, без специальных знаний, у которого не только маркировка, но и расположение кабелей внутри щита выполнено неверно.

Еще одной причиной возникновения таких проблем является устаревшая и неактуальная квалификация электриков. Работа выполняется правильно, но в соответствии со старыми нормативами, поэтому для специалиста, пришедшего «на замену», возникает необходимость «пробивать» с помощью инструмента, где расположен ноль, а где фаза.

Спорить о том, кто виноват, и стоит ли кому-либо заниматься самостоятельным ремонтом, не имеет смысла, лучше определиться с тем, как нанести правильную и понятную маркировку.

Итак, действующими стандартами установлено, что цветовая маркировка на электрических проводниках не обязательно может быть размещена на всем их протяжении. Разрешается обозначить её лишь в местах соединения и подключения контактов. Поэтому, при необходимости разметки кабелей без обозначений, следует купить набор термоусадочных трубок или изоляционной ленты. Количество цветов зависит от конкретной схемы, но желательно приобрести стандартную «палитру»: ноль – синий, земля – желтый, а на фазы — красный, черный и зеленый. В однофазной сети, естественно, фаза обозначается одним цветом, чаще всего – красным.

Использование цветной изоленты или термоусадочных кембриков подойдет и для ситуаций, когда имеющийся провод не соответствует требованиям ПЭУ. К примеру, при необходимости подключения четырехжильного кабеля в трехфазную сеть с проводами белого, красного, синего и желто-зеленого цвета. Данные провода можно подключить в любом порядке, но обязательно поставить кембрики или намотки из изоленты с «правильными» цветами в местах подключения.

Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Отсутствие четких и понятных обозначений может значительно усложнить дальнейшее обслуживание схемы даже человеку, производившему её установку.

Если вы обнаружили, что в вашем распределительном щите или сети используются обозначения проводов, не соответствующие текущим требованиями, не стоит торопиться заменять их. До проведения ремонта или демонтажа на проводку распространяются нормативы, которые действовали на момент её прокладки. Кроме того, если сеть правильно функционирует, замена не требуется. А при вводе в эксплуатацию новой (или переделанной старой) электрической сети придется учитывать и соблюдать все современные требования и правила.

Цветовая маркировка кабеля и провода. Поиск фазы и нейтрали

В процессе проведения квартирного ремонта или починки домашней электротехники у многих, обычно не умудренных опытом электриков-любителей, возникают вопросы, какой цвет провода необходимо присоединить к той или иной жиле кабеля, где фаза, а где ноль в розетке и другие.

В процессе проведения квартирного ремонта или починки домашней электротехники у многих, обычно не умудренных опытом электриков-любителей, возникают вопросы, какой цвет провода необходимо присоединить к той или иной жиле кабеля, где фаза, а где ноль в розетке и другие. Все эти вопросы очень правильные и нужные, ведь от верного ответа на них зависит не только безопасность электромонтера и окружающих его людей, но и бесперебойность работы электросети в доме или квартире.

Цветная маркировка каждой жилы в современном кабеле не является прихотью или рекламной «фишкой» производителей. Наоборот, это жесткий стандарт, которого придерживаются во всем мире, обусловленный регламентами безопасности, а также существенно упрощающий процедуру и скорость монтажа.

Цветовое оформление жилы любого провода является своеобразным маркером, который четко определяет принадлежность проводника к своей функциональной группе (нейтраль/ноль, фаза, заземление/«земля»), а также уточняет групповое назначение проводников. Цветовая маркировка раз и на всегда решила проблему ошибочного подключения, часто приводящего к перегреву жил или короткому замыканию. Кроме того, значительно возросла скорость монтажа, ведь зная, какой цвет провода является, например, фазным, легко найти аналогичный в месте подключения и надежно их соединить. Иногда дополнительно используется буквенно-цифровой код, также выполняющий задачу идентификации жилы.

Обычно проводник целиком имеет однородный цвет, но допускается и маркирование только окончаний отдельных жил, который являются точками коммутации.

Для максимального понимания уточним термины фаза и нейтраль/ноль. Вся энергосистема, по умолчанию, является 3-фазной, т.е. напряжение между парой любых фаз — 380 В. Для получения привычных 220 В для бытовых электроустановок предусмотрен 0-вой провод. Фазное напряжение между нейтральной жилой и проводом под 380 В будет равно разности потенциалов со знакомым числом 220 В.

В 3-фазных сетях переменного тока входящие проводники и шины высокого напряжения имеют следующую окраску:

• Желтая – для А-фазы,

• Зеленая – для В-фазы,

• Красная – для С-фазы.

Что касается энергосетей постоянного тока, то они характеризуются наличием всего лишь двух шин, минус-отрицательной и плюс-положительной, которые маркируются синим и красным цветом соответственно. Средний М-провод обычно окрашен в синий или голубой цвет. Нулевой и токопроводящие провода в таких электросетях принципиально отсутствуют. Если двухпроводниковая сеть создается из ответвления от 3-проводной цепи постоянного тока, то ее проводники маркируются аналогично цветовой раскраске жил «материнской» сети.

До введения в разряд стандарта разноцветной окраски жил их изоляция имела черный или белый расцветку, что серьезно усложняло монтажные работы, особенно, если требовалось переподключить уже существующие цепи. Проблема постоянного поиска ответа на вопрос «где фаза, а где ноль» была достаточно острой.

Согласно требований ГОСТа любой проводник в электроприборах и установках, работающих в сетях до 1 кВ должен иметь строго определенную расцветку. Перечислим основные цвета, которые встречаются в маркировании различных типов жил:

• нейтраль или ноль (N) – нулевой рабочий проводник выполнен в синем или голубом цвете. На распределительном щитке ноль крепится на спецшине при помощи клеммы или болтом под гайку, приваренными к корпусу ящика (щитка старой конструкции),

• защитная нулевая жила (PE), «земля», провод для заземления – цвет данного проводника всегда желто-зеленый, оформленный в виде продольных или поперечных полос на изоляции токопроводящих жил,

• совмещенный нуль-провод (нейтраль+ заземление, PEN) – маркируется желто-зеленым цветом с синими отметками на окончаниях либо наоборот,

• фаза (L) – один из цветов, которые представлены на рисунке. Наиболее часто встречаются фазные жилы с красным, белым, черным или коричневым цветом изоляции. Фаза на щитке всегда приходит на «автомат» или плавкий предохранитель.

Цветовая маркировка рабочей жилы монофазной электросети, созданной из ответвления от 3-фазной цепи, должна обязательно совпасть с колером исходной жилы-проводника «материнской» сети.

Стандарты цветного маркирования электропроводников разработаны так, чтобы цвета изоляции жил, проводящих ток, никогда не имели даже отдаленной схожести окраской нулевых проводников. В случае применения немаркированных кабелей на их окончаниях, в местах присоединения, делаются соответствующие отличительные метки-обозначения при помощи разноцветной изоленты, кембрика или термоусадки.

Работа профессионала-электрика всегда имеет повышенную степень опасности, а особенно в случаях, когда приходится переделывать или чинить проведенную кем-то электропроводку и выявлять вручную, какой цвет провода отвечает за фазу. Иногда специалист сталкивается с ситуацией, что разводка в квартире или на щитке выполнена монохромными проводами или без соблюдения требований по цветовому соответствию. Тогда, дабы избежать опасности получить электроудар, монтеру приходится задействовать свои знания и применять соответствующий инструмент.

Для ручного определения, где фаза, а где ноль или заземляющая жила, электрик может применить несколько проверенных и надежных методик:

• использовать ручной индикатор или «пробник». Для этого необходимо отключить электропитание, зачистить пару обесточенных проводников, сняв с них по 1-2 см изоляции, развести провода и вновь подать ток в электроцепь. Аккуратно взяв индикаторную пробник-отвертку и не прикасаясь к ее рабочей части, нужно дотронуться до каждой жилы, нажимая на металлическую часть (см. рисунок) у основания рукоятки прибора. Если лампа «пробника» загорелась, значит данная жила является фазной, а другая – нейтралью,

• если же квартирная электропроводка выполнена не парой, а 3-мя проводами, то, кроме фазы и ноля, придется определить и «землю», что невозможно с применением одного лишь ручного индикатора. Найдя фазовую жилу «пробником» следует использовать мультиметр. В приборе потребуется выставить режим измерения 220 В, включить его и, взяв оба щупа в руки, прикоснуться одним из них к фазовому проводнику, а другим – к первому из оставшихся. Запомнив значение, показанное устройством, прикасаемся к другой «Х»-жиле и запоминаем результат. Одновременное касание к паре жил «фаза-ноль» щупами мультимера выдаст стандартное токовое напряжение вашей бытовой сети, т.е. 220 В, а значение пары «фаза-земля» будет меньшим.

Кстати, мультиметром можно также определить, какая из нераспознанных жил является фазовой. Необходимо установить переключатель на напряжение больше 200 В и щупом, включенным в гнездо «V», прикоснуться к проводникам: фаза покажет 8-15 В, а нейтраль оставит стрелку прибора в нулевом значении.

В сети есть немало полезных видеороликов, которые позволяют наглядно ознакомиться с системой цветовой маркировки проводов, а также получить практические навыки по вопросам «как понять где фаза, а где ноль» или «как вычислить фазу, нейтраль и заземление в проводке под розетку».

Какие цвета используются для заземляющих проводов?

При работе с электрическими системами важно знать, что такое каждый из разных проводов, чтобы вы могли оставаться в безопасности. В большинстве систем будет три отдельных провода, каждый из которых имеет свой цвет. Провода в этих схемах — это горячий провод, отрицательный провод и заземляющий провод. Заземляющий провод — это тот провод, о котором люди меньше всего знают. Хотя заземляющий провод не требуется для работы, он снижает риск поражения электрическим током и поддерживает стабильный электрический ток.Если в электрической системе наблюдается выброс дополнительной энергии из-за удара молнии, неисправности устройства или по любой другой причине, заземляющий провод обеспечивает безопасное распределение этой энергии. Свое название провод получил благодаря тому факту, что эти провода часто ведут прямо в землю, где электричество безопасно рассеивается. Однако во многих современных системах провод просто подключается обратно к монтажной коробке, чтобы ток мог вернуться в систему.

В системах, которые следуют стандартным методам подключения, вы обнаружите, что провод будет одного из нескольких разных цветов, в зависимости от типа системы.Стандарты цвета для заземляющих проводов следующие:

• Зеленый — В США большинство заземляющих проводов будут зелеными или, по крайней мере, преимущественно зелеными.
• Зеленый и желтый — В некоторых системах используется зеленый провод с желтой полосой для заземления.
• Bare — Если провод изначально не зеленый, это также может быть просто голый медный провод.

Когда вы подключаете провода в системе, важно подключать заземляющий провод только к другому заземляющему проводу или непосредственно к земле.Никогда не допускайте соприкосновения заземляющего провода с оголенным горячим или нейтральным проводом, иначе ток будет двигаться по альтернативному пути, что может вызвать проблемы с питанием устройства.

Когда система работает должным образом, через провод заземления не будет проходить электрический ток. Этот провод используется только в случае какой-либо неисправности. Однако никогда не следует предполагать, что к проводу можно безопасно прикасаться, если вы не предприняли соответствующие меры для его отключения от любого источника электроэнергии.Этот провод может оказаться под напряжением в любой момент, когда он подключен к системе под напряжением.

Подобные вопросы

Дополнительные ресурсы

Цвета электропроводки — фаза 3 США

— Международные цвета проводки
— Цветовые коды проводки в США
— Старые и новые цвета проводки в Великобритании

Электроснабжение с фиксированной проводкой требует определенных правил цвета проводки (bs 7671) для обозначения различных линий электропередач в разных страны. В США есть свои собственные цвета проводки для электрических цепей: черный, красный и синий используются для трехфазной сети 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока.В Австралии также существует другой стандарт цвета проводки. Новые цвета кабелей для вилок в Великобритании теперь гармонируют с цветами кабелей питания в Европе для переменного и постоянного тока. Большая часть Европы соблюдает правила расцветки электропроводки IEC («Международная электротехническая комиссия») для параллельных цепей переменного тока.

* США (HV) Это должно использоваться для 3 ФАЗЫ 277/480 В переменного тока.

В США цветовые коды обычно используются для силовых проводов в «ответвленных цепях», проводки между последним защитным устройством.

Фаза 1 — Черный

Фаза 2 — Красный

Фаза 3 — Синий нейтраль — Белое заземление — Зеленый, Зеленый с желтой полосой или оголенный провод

Если одна фаза вашей проводки находится под более высоким напряжением, чем другие, используйте при высоком соединении, провода для этой фазы должны быть помечены оранжевым цветом. В более новых установках соединения с высокой ветвью обычно не используются.

Очень важно иметь задокументированную систему маркировки проводов для систем с более высоким напряжением. Этикетки должны включать информацию о цепи и соответствующей точке отключения для блокировки / маркировки.

Постоянный или постоянный ток обычно используется в аккумуляторных системах и солнечных энергетических системах вместо переменного или переменного тока. Положительный (без заземления) — Красный Отрицательный (без заземления) — Черный Заземление — Белый или Серый

Силовые кабели в Европе и Великобритании идентифицируются с помощью стандартной цветовой кодировки силовых кабелей.

Система цветового кодирования электропроводки

Открывая розетку или коробку выключателя света, вы можете столкнуться с удивительным набором проводов разных цветов. Черный, белый, голая медь и другие цвета тесно переплетаются, но каждый из них имеет определенную цель. Зная назначение каждого провода, вы будете в безопасности, а электрическая система вашего дома будет в отличном рабочем состоянии.

Смотреть сейчас: Общие сведения о системе цветового кодирования электропроводки

Цветовая маркировка электрических кабелей и проводов

Неметаллический (или NM) электрический кабель на 120 и 240 вольт состоит из двух основных частей: внешней пластиковой оболочки (или оболочки) и внутренних проводов с цветовой кодировкой.Оболочка связывает внутренние провода вместе, а его внешняя маркировка указывает количество проводов и размер провода (калибр) в оболочке. Цвет оболочки указывает на рекомендованное использование. Например, белая оболочка означает, что внутренние провода имеют калибр 14, а желтая оболочка означает, что они имеют калибр 12.

Но если посмотреть глубже, то цвет проводов внутри оболочки показывает, что провода разного цвета служат разным целям. В Национальном электротехническом кодексе (NEC) говорится, что для нейтральных проводов следует использовать белый или серый цвет, а в качестве заземляющих проводов следует использовать неизолированные медные или зеленые провода.Помимо этого, существуют общие общепринятые правила в отношении цвета проводов, указывающие на их назначение.

Черные провода: горячие

Черная изоляция всегда используется для горячих проводов и распространена в большинстве стандартных бытовых цепей.

Термин «горячий» используется для обозначения проводов источника, по которым питание от электрической сервисной панели направляется к месту назначения, например к свету или розетке. Даже если вам разрешено использовать белый провод в качестве горячего провода, пометив его изолентой, обратное не рекомендуется и не допускается.Другими словами, не используйте черный провод в качестве нейтрального или заземляющего провода или для каких-либо целей, кроме как для переноски электрических нагрузок под напряжением.

Красные провода: горячие

Красные провода используются для обозначения проводов под напряжением.

Красные провода иногда используются в качестве второго горячего провода в 240-вольтовых установках. Еще одно полезное применение красных проводов — это соединение проводных датчиков дыма, чтобы при срабатывании одного сигнала тревоги все остальные срабатывали одновременно.

Белые провода с черной или красной лентой: горячие

Когда белый провод дополняется красной или черной маркировкой, это часто указывает на то, что он используется в качестве горячего провода, а не нейтрального провода. Обычно это обозначается полосой из черной или красной изоленты (но могут использоваться другие цвета), обернутой вокруг изоляции провода.

Например, белый провод в двухпроводном кабеле можно использовать для второго горячего провода в приборе на 240 В или в розетке.Этот белый провод следует несколько раз обмотать черной изолентой, чтобы показать, что он используется не для нейтрали.

Оголенные медные провода: заземление

Голые медные провода — самый распространенный тип проводов, используемых для заземления.

Все электрические устройства должны быть заземлены. В случае неисправности заземление обеспечивает безопасный путь для прохождения электричества. Ток возвращается на землю или землю. Голые медные провода подключаются к электрическим устройствам, таким как выключатели, розетки и приспособления, а также к металлическим каркасам или корпусам приборов.Металлические электрические коробки также нуждаются в заземлении, потому что они сделаны из проводящего материала. Пластиковые коробки не проводят ток и не требуют заземления.

Зеленые провода: земля

Иногда для заземления используют зеленые изолированные провода.

Винты заземления на электрических устройствах также часто окрашиваются в зеленый цвет. Никогда не используйте зеленый провод для каких-либо целей, кроме заземления.

Белые или серые провода: нейтраль

Белый или серый цвет обозначают нейтральный провод.

При осмотре белого или серого провода убедитесь, что он не обмотан изолентой. Это указывало бы на горячую проволоку. Старые провода иногда могут терять изоляционную ленту. Таким образом, если внутри коробки есть свободная петля из ленты, есть вероятность, что она оторвалась от нейтрального провода.

Термин нейтраль может быть опасно вводящим в заблуждение, поскольку, по всей видимости, подразумевает неэлектрифицированный провод. Важно отметить, что нейтральный провод также может нести ток и может шокировать вас.В то время как провода, обозначенные как горячие (черные или красные изолированные провода), передают питание от сервисной панели (коробки выключателя) к устройству, нулевые провода передают питание обратно к сервисной панели. Таким образом, как горячий, так и нейтральный провода могут привести к поражению электрическим током и травмам.

Синие и желтые провода

Синие и желтые провода иногда используются в качестве горячих проводов внутри электрического кабелепровода.

В кабеле NM редко встречаются синие и желтые провода.Синие провода обычно используются путешественниками в трех- и четырехпозиционных переключателях.

: все, что вам нужно знать

Перед тем, как начать какой-либо проект электромонтажа, можно определить назначение различных электропроводок дома , , если вы понимаете различные цвета электрических проводов и их коды. Эти электрические цветовые коды определяют функцию каждого провода в данной цепи.Цвета проводки идеально различаются между проводами под напряжением, нейтралью или заземлением.

Почему бытовые провода бывают разных цветов?

Понимание цветов электрических проводов важно для человека, работающего в цепи, чтобы определить функционирование проводов и меры предосторожности. Важно знать эти цвета домашней электропроводки, прежде чем начинать экспериментировать с ремонтом своими руками (DIY).

Цвет каждого провода — это в основном его идентичность и поэтому имеет большое значение, если вы хотите, чтобы схема работала должным образом.Возможность запоминания каждого цвета проводов и их свойств защитит вас от поражения электрическим током и других опасностей.

Каковы разные цветовые коды электрических проводов и их функции?

• Черные электрические провода

  Черные электрические провода В основном используются в жилых домах, черные провода передают питание на переключатели и розетки в различных типах цепей. Одна из их основных функций — действовать как соединение, которое связывает переключатель с определенной электрической нагрузкой.Черные провода не используются в качестве нейтральных или заземляющих проводов, поскольку их основное назначение — проводить электрические токи под напряжением.

• Синие и желтые электрические провода

  Хотя ни один из них не присутствует в стандартной розетке, оба играют важную роль, поскольку провода под напряжением проходят через канал. Желтые и синие провода работают как носители одной токовой цепи, состоящей из трех- или четырехпозиционных переключателей, при этом несколько переключателей управляют одной и той же электросетью. Эти провода также называют путешественниками из-за их функции проводить ток между переключателями и полюсами.

• Белые и серые электрические провода

  Белый и Серый электрические провода — это нейтральные провода. Нейтральный провод действует как соединение с нулевой шиной. Нейтральная шина — это проводящая часть из металла, которая эффективно притягивает и распределяет электрический ток по цепи. Проще говоря, эти провода помогают току вернуться к источнику питания. Обратите внимание, что в некоторых случаях нейтральный провод также может пропускать ток и при неправильном обращении может вызвать электрический шок.

• Зеленые электрические провода

  Зеленые провода используются в качестве защитных мер в качестве заземляющих проводов, что делает схему ударопрочной и безопасной для использования внутри дома. Вы можете идентифицировать их как провода, соединяющие машины с клеммой заземления через розетку. В типичной электрической цепи этот цвет домашней проводки проходит через шину заземления. В случае, если провод под напряжением случайно соприкасается с проводником, зеленые провода могут защитить вас, безопасно передавая этот дополнительный ток в землю.Например, если какое-либо из ваших устройств отключает автоматический выключатель из-за неисправности, зеленые провода обеспечат выход для электрического тока, отводя его от вас.

• Другие цвета

  Другие цветовые комбинации, в том числе полосатая проводка, красные провода и неизолированные медные провода, используются для различных целей, но не используются широко. Например, красные провода соединяют проводные датчики дыма со всей энергосистемой. С другой стороны, неизолированные медные провода помогают соединять выключатели, розетки, приспособления или металлические рамы приборов.

Вы ищете высококачественные и надежные электрические материалы от ведущих производителей по конкурентоспособным ценам? Не ищите дальше, потому что D&F Liquidators имеют большой запас из источников электропитания , предохранительных выключателей и автоматических выключателей . Свяжитесь с ними здесь или позвоните по телефону 800-458-9600.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Определение цветов электропроводки дома

Самый быстрый способ определить электропроводку дома — по ее цвету. В зависимости от того, где в конечном итоге устанавливается провод, вы не всегда можете полагаться на маркировку, напечатанную на изоляционном покрытии, и вы не всегда сможете прочитать их разборчиво.

Полезная реальность заключается в том, что на самом деле вам нужно идентифицировать только три типа проводов: горячий, нейтральный и заземляющий.

Можно использовать несколько разных цветов для горячего провода в различных типах проводки переключателя, в то время как нейтральный и заземляющий провода всегда должны быть одинаковыми. Если вы занимаетесь какой-либо домашней электропроводкой, правильная идентификация проводов является обязательной, чтобы вы в конечном итоге сделали правильные соединения.

Источники электропроводки для дома на Amazon.

Перед тем, как приступить к проекту электромонтажа, убедитесь, что вы понимаете основы электромонтажа и цветовую компоновку схемы. При выключенном питании опасность поражения электрическим током отсутствует, но вы все равно можете где-то выполнить неправильное подключение и получить неполное замыкание.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Перед тем, как начать работу с электропроводкой розетки, осветительной арматуры, вентилятора или любого другого прибора, всегда выключайте отдельный автоматический выключатель на главной панели. Это отключит питание этой конкретной цепи и предотвратит риск поражения электрическим током.

Почему провода различаются по цвету

Провода внутри кабеля с оболочкой NM имеют цветовую маркировку, чтобы можно было правильно идентифицировать каждый из них на обоих концах кабеля и провода. Все кабели NM содержат основную черную изоляцию и белые изоляционные провода, а также неизолированный медный или зеленый изолированный провод заземления.В трехжильном кабеле также будет дополнительный красный изолированный провод, который обычно используется в качестве «бегунка» в таком приложении, как двусторонний переключатель.

Стандартные цвета, используемые для домашней электропроводки

Ниже приводится стандартная окраска проводов по всему дому. Калибр или размер провода могут меняться в зависимости от требований к току цепи, но цвет является неизменной характеристикой.

Черный

Провод, по которому ток от источника питания идет к розетке или розетке, является горячим проводом.Когда вы видите черный провод, вы знаете, что он горячий. Есть и другие провода (называемые путниками), которые проводят ток в более сложных цепях, но черный всегда горячий.

Белый

Для замыкания цепи ток должен вернуться к источнику питания. Это происходит через нейтральный провод, который всегда белый.

В некоторых случаях белый провод может быть помечен куском черной изоленты на концах. Белый провод, помеченный черным, означает, что он действует как горячий провод и больше не является нейтральным.

Зеленый или неизолированный

Если вы видите зеленый провод или оголенный медный провод, вы можете быть уверены, что это провод заземления. В качестве защитной меры используется заземляющий провод. Провода заземления возвращают ток короткого замыкания на землю, защищая человека от поражения электрическим током.

Красный

Красные провода обычно используются в многожильных кабелях с оболочкой. Они называются переходными и обычно используются для подключения двухстороннего переключателя. Поскольку красные провода по-прежнему проводят ток, они считаются горячими.

Желтый и синий

Желтый и синий провода иногда используются в более сложных схемах. Если да, то они используются в качестве горячих проводов для проведения тока между переключателями и полюсами. По этой причине их еще называют путешественниками.

Другие цвета

Это наиболее часто используемые цвета. Другие цветовые комбинации, включая полосатую проводку, могут использоваться для других целей. Не все цвета стандартизированы.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Цвета электрических проводов | Мистер Спарки, Канзас-Сити,

07 Dec Общие сведения о цветах электрических проводов
