Подготовка: прозвонка и определение фаз на потолке
Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.
Провод заземления
Если проводка уже сделана, на потолке торчат два, три или четыре провода.
Один из них — точно «ноль», остальные — фаза, еще может быть заземление.
Провод заземления есть в домах новой постройки или недавно отреставрированных
Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.
Ищем фазы и ноль
С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.
Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод.
Прозвонка проводов на потолке темтером
Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В.
Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.
Использование индикаторной отвертки для поиска фазы
Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.
О правилах и способах соединения проводов в распределительной коробке читайте тут.
Провода на люстре
Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:
- Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
- Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая — пустовать.
Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке
На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.
Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:
- игнорировать — если провода такого цвета (или похожего) нет на потолке,
- подключить к такому же по цвету.
Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.
Подключение к двойному выключателю
Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу.
От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.
Подключение пятирожковой люстры к двойному (двухклавишному) выключателю
Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».
Перед тем как подключить люстру, проводники группируют
Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3.
А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.
Как подсоединить люстру к одинарному выключателю
Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.
Схема подключения люстры к одноклавишному выключателю
При таком включении одновременно загораться будут все лампочки.
Правила соединения проводов
При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам.
При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.
Соединить провода от люстры и выключателя нужно в клеммной коробке
Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.
Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.
При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).
Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.
Правильное соединение проводов в распределительной коробке описано тут.
Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.
Подсоединение китайской люстры
Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.
Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус.
Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).
После проверки начинаете группировать провода, как описано выше.
Подключение галогенной люстры (с пультом и без)
Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.
Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке.
Как подключить люстру с пультом смотрите в следующем видео.

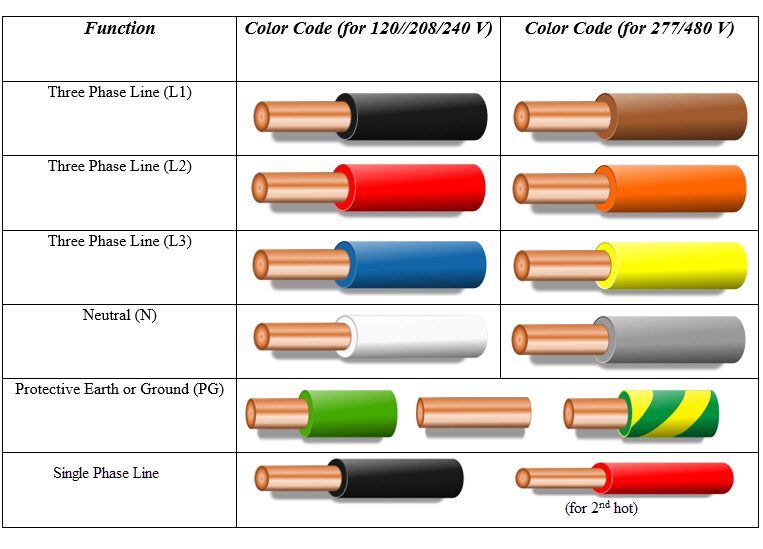

Цветовое обозначение проводов — советы электрика
Как различать провода по цвету — ГОСТ и правила
В современной жизни маркировка проводов по цвету это не рекламный ход завода-изготовителя, чтобы выделиться среди других. Это необходимость и требование, без которого невозможен быстрый и качественный монтаж эл.проводки. Чем помогает данная расцветка?
- быстрая идентификация назначения провода (фаза, ноль или земля)
- уменьшение количества ошибочных подключений в процессе монтажа
- отсутствие необходимости в прозвонке провода для фазировки
Производители выбирают цвета проводника не по своему желанию, а согласно правил. Причем на проводник может наноситься не только цвет, но и цифро-буквенное обозначение.
Расцветка наносится на всей протяженности изоляции жилы. Но на некоторых участках можно также использовать разноцветные кембрики под термоусадку. В основном они широко применяются на концевых разделках кабеля.
В трехфазной сети провода и шины ранее раскрашивались следующим образом:
Для того чтобы легче запомнить порядок цветов, электрики использовали аббревиатуру – Ж-З-К.
С 01.01.2011г ввели новые стандарты согласно ГОСТ Р 50462-2009 (СКАЧАТЬ):
Теперь пора переходить на сокращения – К-Ч-С! Субъективно говоря, данная маркировка в наглядности проигрывает предыдущей цветной раскраске Ж-З-К.
А представьте, что в щитовой или в помещении плохое освещение, пыль на проводах? Как вы думаете, что ваш глаз лучше различит, желтый от зеленого цвета или коричневый от черного? Правилами в этом случае оговаривается необходимость буквенного обозначения и маркировки жил, помимо цветовой.
Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах:
Наносить эти буквы лучше всего при помощи специальных колечек бирок.
Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.
Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.
Обратите внимание
Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2. Когда вы проводите проводку для себя, невольно можете и упустить данный момент. А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.
Белый цвет является самым дешевым вариантом при изготовлении изоляции жил, так как не требует применения красителей. Поэтому его чаще всего используют производители дешевых марок кабелей.
На счет этого цвета нет каких-либо специальных указаний по маркировке.
В сетях постоянного напряжения задействовано 3 шины. Здесь отсутствует привычные нам ноль и фаза. Есть положительный проводник или шина (со знаком плюс) и отрицательный проводник (со знаком минус). Плюсовая шина, по старым правилам должна быть красного цвета, минусовая – синего. Нулевая рабочая шина – голубого.
По новым стандартам с 01.01.2011г:
Вопрос маркировки проводов по цвету остро встает, когда проводку монтирует один электрик, а затем обслуживает другой. При соблюдении всех правил расцветки на поиске неисправности значительно экономятся и время и деньги.
К сожалению, в старой советской проводке большинство проводников одноцветные и здесь уже никак не обойтись без пробника или мультиметра.
Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть:
Нулевой провод N – должен быть синего цвета. Нулевой защитный PE – желто-зеленого.
Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения – синего цвета.
Источник: https://domikelectrica.ru/kak-razlichat-provoda-po-cvetu/
Цвета проводов в электрике: обозначение
Это опасное, но полезное электричество несет в дома тепло и свет.
Привыкшему к благам цивилизации обывателю остается только удивленно смотреть внутрь розетки, если произошла внезапная катастрофа, а цветовая маркировка проводов ни о чем не говорит.
Чтобы не чувствовать себя героем боевика, склонившимся над готовой взорваться бомбой с разноцветной начинкой из белых, синих, красных и желто-зеленых жил, лучше ознакомиться с классификацией заранее.
Вся электрические кабеля маркируются с помощью цвета
Сказ о том, как земля, ноль и фаза в одной связке оказались
Цветовая маркировка проводов позволяет безошибочно идентифицировать, кто есть кто. При ремонте важно определить трех «участников» процесса передачи тока в наши дома и квартиры:
От подстанции к домам и другим объектам подходит электрический кабель с пятью жилами.
Три из них фазные, одна для нуля и одна для заземления.
Но эти первоначальные 380 В по пути в квартиру трансформируются в 220, ведь вместо трех фаз в этом проводе остается одна.
За передачу энергии отвечают ноль и фаза, функция земли – безопасная работа системы при пробоях и других аварийных ситуациях.
Неприятные, а порой фатальные последствия для человека случатся, если произойдет прямой контакт с фазой. Поэтому обесточенная линия – единственный шанс уберечь себя во время самостоятельной замены выключателей и розеток.
Перед проведением работ по электрике нужно запомнить цветовые обозначения проводов
Нулевой проводник может пропускать через себя ток, если к нему подсоединено устройство с импульсным блоком питания.
Но напряжение в этом случае невелико и опасности для здоровья не представляет.
Это, впрочем, не отменяет необходимости отключить подачу электроэнергии в помещение.
Так как цветовая маркировка позволит быстро найти каждого участника передачи тока?
Белый, черный, голубой: к фазе подключен какой?
Электрика ошибок не прощает. Обозначение по цветам приятно сократит время ремонта и возможные расходы на лечение. Фазный провод чаще всего имеет красный или черный цвет.
Белый, коричневый, фиолетовый, розовый, серый и оранжевый оттенки опасны в той же мере.
Важно
В электрических сетях все это цветное разнообразие – обозначение проводника фазы. Список может завершить бирюзовый колер, и расцветки наиболее опасных проводов перечислены.
Знания маркировки проводов необходимы для безопасного проведения ремонта электрической проводки
Если информацию о том, что означает черный или красный провод, легко запомнить, то в остальных цветовых хитросплетениях можно разобраться с помощью отвертки с индикатором. Световой сигнал на конце прибора позволит понять, какой проводник отвечает за фазу и ноль, а какой является заземлением.
Цвет нулевого проводника
Цветовая маркировка с использованием зеленого цвета проста. Этот колер обозначает нулевой проводник, но он «работает» в паре с другим оттенком. Если перед вами зелено-желтый полосатый провод – это ноль. Еще встречается комбинация из трех цветов.
В электрических сетях с глухозаземленной нейтралью желто-зеленый провод является нулевым защитным проводником. Ему соответствует и буквенное обозначение PE. Зелено-желтый полосатый проводник с голубыми метками на концах – это нулевой защитный и рабочий провод (PEN). Нулевой рабочий проводник (N) имеет чисто голубой цвет по всей длине, без желто-зеленых оттенков.
Так как комбинация желто-зеленого цвета может быть спутана с однотонными проводами этих же расцветок, их решено было не применять при маркировке.
Идентифицировать нулевой провод можно по буквенно-цифровому коду 417-МЭК-5019. В этом случае отметка будет равноценна желто-зеленым полосам.
Но подобная маркировка уместна только тогда, когда ноль хорошо отличим от остальных проводов формой или наличием оплетки.
Наличие альтернативы оставляет за желто-зеленым обозначением пальму первенства как за наиболее предпочтительным способом выделения проводов. При этом жесткому регламентированию при производстве подвергается способ нанесения цвета. На отрезке в 15 мм желтый или зеленый оттенки должны занимать от 30 до 70% поверхности провода. Оставшееся место отводится полосе контрастного оттенка.
Черный, белый, красный – всяк из них опасный
Черный и белый, равно как и красный провод, в электрике обозначают проводник фазы. Такое разнообразие оговорено ГОСТом и подразумевает, что в различных цепях предпочтение будет отдано одному из этих цветов.
- Черный колер используют в силовых цепях постоянного и переменного тока.
- Красный цвет применяют в цепях управления переменного тока.
- Оранжевый встречается в цепях управления блокировкой, питаемых от внешнего источника энергии.
Работа с электрикой требует внимательности
Например, в цепи переменного тока черный цвет провода указывает на «минус», а красная изоляция на «плюс». Трехфазные трансформаторные сети с пятью жилами предполагают три разных цвета для каждой из фаз:
- желтый оттенок для фазы A;
- зеленый провод для фазы B;
- C-фаза обозначена красным проводом.
Нельзя забывать о том, что стандарты время от времени меняются, а белый цвет – один из самых распространенных среди изоляции электрических проводов.
Возможно, что недобросовестный электрик мог смонтировать проводку из таких материалов, забыв указать маркировку другим способом.
Чтобы выяснить местоположение фазы, придется использовать индикаторную отвертку. Полезной окажется следующая информация.
До 2000 года встречалась такая маркировка по цветам:
- белый цвет – N-проводник;
- черный – PE;
- другой яркий оттенок – фазный.
Самостоятельная работа
Отыскивать ноль, заземление и фазу приходится часто. Как упоминалось выше, халатность не всегда является причиной цветовой неразберихи в проводах. Тратить время и средства на полную замену существующей проводки захочет не каждый домовладелец.
Но даже в этом случае можно воспользоваться жилами с различным цветом изоляции, чтобы маркировать их по завершении работ.
Если предыдущий владелец квартиры или электрик не озаботился маркировкой, то любой белый проводник после самостоятельных изысканий можно обозначить самому.
Способ 1 – цветная изолента. С покупкой разноцветного материала проблем не будет. Положительный момент от его применения еще и в том, что у забывчивых домашних умельцев появляется прекрасная возможность сделать на ней письменные отметки.
Промаркировать провода можно с помощью цветной изоленты
Способ 2 – кембрики. Термоусадочные трубки различных цветов можно надеть на белый проводник после ремонтных работ. Согласно требованиям ГОСТа и ПУЭ, маркировка должна проводиться определенным образом: провод помечается в месте соединения с шиной.
Подобная предусмотрительность облегчит дальнейшие работы и не останется незамеченной теми, кто будет заниматься ремонтом электросети в будущем.
Важно создавать новую маркировку проводов по цвету только в соответствии с современными стандартами. Обязательно соблюдать при работах технику безопасности, а при возможности привлекать специалиста для консультации и оказания помощи – электричество не тот случай, когда лучше учиться на собственных ошибках.
Источник: https://osobnyachkom.ru/cosiness/dom/oboznachenie-elektroprovodov-po-cvetu-osnovnye-osobennosti.html
Цвета проводов в электрике
Каждый раз, когда я устанавливаю розетку или подключаю какой-то стационарный прибор встаёт вопрос о том, что значит цвет провода — фаза? Или это земля? Неразберихи добавляет то, что далеко не все кабеля — это наши родные ВВГ-3 с белым, синим и желто-зелёным проводами. Есть и китайцы с комбинациями серый + коричневый + белый, есть и сложные многожильные кабели, с которыми можно разобраться только по справочнику электрика.
В быту все эти кодировки взять неоткуда, поэтому будем ориентироваться на самую простую проводку. Простая — это кабель из трёх жил и бытовая задача, к примеру, установки розетки.
Стандартный бытовой провод с белым, синим и жёлто-зелёным цветом
Кодировка, маркировка и история
Идея разделить провода по цветам не нова — первые же эксперименты, как рисуют нам старые учебники, проводились с разноцветными клеммами и проводами. Всё та же незамутнённая простота осталась в автомобилях — синий и красный провод вряд ли перепутаешь. Правда, он иногда бывает чёрным, но это совсем другая история.
При изучении проводки самые важные для определения по цвету провода — не фаза, а земля и ноль, фазу всегда можно найти с помощью детекторной отвёртки или (практически) любого диода. А вот перепутать цвета земли и ноля иногда становится просто опасно, и определять, какого цвета провода фаза ноль земля надо заранее.
Цвет провода фазы
Как ранее было указано, особо фазу по цвету определять не требуется — почти всегда есть доступ к тому или иному инструменту для определения.
Некоторый «зоопарк» в цветах наблюдается из-за того, что есть расширенные, не бытовые стандарты по цветовой дифференциации проводов, их используют настоящие электрики.
Например, коричневый цвет говорит, что провод предназначен для розеток, а красный — для освещения. От этого зависит нагрузка и допустимые параметры работы.
Цвет провода земли
Заземление самый безальтернативный провод, у него всегда жёлто-зелёный цвет. Бывают отклонения, например, чисто жёлтый — когда провод импортный. В сети пишут, что встречается жёлто-зелёно-синий цвет провода, которым обозначают совмещённый рабочий нуль и землю.
Цвет провода ноля
У минуса небольшой выбор цветов — обычно это синий провод, который есть практически в любом кабеле, либо (очень редко) красный/вишнёвый. Как было сказано о земле — путать эти провода строго не рекомендуется.
Заключение
Фиксируем общую цветовую схему:
- Земля — цвет провода жёлто-зелёный или жёлтый цвет провода;
- Ноль — синий цвет;
- Фаза — цвет провода белый, красный, коричневый и любые другие незнакомые.
Источник: https://domovod.su/finishing/elektrika/tsveta-provodov-v-elektrike/
Маркировка проводов по цветам
Отдельные провода-жилы, из которых состоят электрические кабели, имеют изоляцию определенных расцветок.
Регламентирует окрас изоляции ГОСТ Р 50462-2009, в этом документе приведены особенности n и l маркировки в электрике с целью упрощения работы мастеров на крупных объектах и обеспечения безопасности в процессе ремонта.
Тем, кто решается на самостоятельную починку электроприборов или другие подобные работы, также стоит знать, какого цвета провода заземления, фазы и нуля.
Особенности расцветки жил
Во избежание ошибок требования ПУЭ описывают цвета всех основных электропроводов. Если пуско-наладочными работами занимался опытный электрик, следующий правилам ПУЭ и соответствующим ГОСТам, при самостоятельном ремонте не понадобится ни индикаторная отвертка, ни иные устройства, определяющие назначение той или иной жилы.
Цветовая маркировка в электрике по ГОСТ
Заземление
Желто-зеленый провод — это заземление. В принципиальных схемах жилы зануления маркируются буквами PE. В некоторых домах старой застройки встречаются PEN-провода, в которых заземление объединено с нулевой жилой.
Если кабель протягивался по правилам, выбирались провода с синей изоляцией, а желто-зелеными были только концы и места скруток (на них надевались термотрубки). Толщина «нуля» и заземления может быть разной.
Нередко толщина этих двух жил меньше, чем толщина фазной жилы, такое встречается при подключении переносных приборов.
Если речь идет о прокладке электропроводки в многоэтажных домах и в промышленных помещениях, вступают в силу нормы ПУЭ и ГОСТ 18714-81, предписывающие обязательное обустройство защитного заземления.
Заземление должно иметь минимальное сопротивление, чтобы компенсировать последствия неисправностей на линии и не допускать вреда для здоровья людей.
То есть, соблюдение стандартов цветовой маркировки проводов ПУЭ имеет первостепенное значение.
«Ноль»
Какого цвета нейтральный провод? Электрические стандарты предписывают, что его изоляция может иметь цвет: синий, синей с белой полосой или голубой. Такая маркировка будет присутствовать в кабеле с любым количеством жил. В принципиальных схемах «ноль» помечается буквой N, на него замыкается цепь. Иногда его называют «минусом», а фазный — «плюсом».
«Фаза»
Цвет фазы — то, что имеет для электрика первостепенное значение: обращение с токопроводящими жилами требует осторожности и знаний. Малейшее касание фазы может привести к травмам.
Цветов у фазных проводов, имеющих маркировку в виде буквы L, в электропроводке много, запрет распространяется только на использование синего, желтого и зеленого цветов.
Если кабель трехфазный, к букве L добавляется порядковый номер жилы.
Когда однофазная цепь отделяется от трехфазной, электрики пользуются кабелями со строго одинаковой расцветкой, следя за цветом фазы и нуля в проводе. Перед тем, как начать работу, они определяют для себя, как будут соединяться разные жилы, и в дальнейшем следуют выбранной расцветке. Иногда на них наплавляются термокембрики или наматывается несколько витков цветной соответствующей изоленты.
Согласно ГОСТ:
- фазные провода черного цвета, применяются в силовых цепях, работающих с постоянным и переменным током;
- красный цвет — используются в цепях управления, рассчитанных на переменный ток;
- с оранжевый цвет — встречаются с цепях управления блокировкой, запитанных от внешних источников.
Как определить назначение провода — нейтраль или заземление?
L N маркировка в электрике не всегда бывает соблюдена в зданиях старой застройки, поэтому возникает вопрос самостоятельного различения нулевого провода и заземляющего.
Когда цепь замкнута, по «нулю» проходит электрический ток. Заземляющий же провод несет только защитную функцию, и в «штатном» режиме ток по нему не протекает.
Узнать, «ноль» ли это или «земля», можно так:
- Воспользоваться омметром, предварительно отключив напряжение между точками измерения. На заземляющем проводе сопротивление не превысит 4 Ом.
- Воспользоваться вольтметром и последовательно измерить напряжение между «фазой» и другими проводами (способ подходит для трехжильных кабелей). Заземляющий провод даст наибольшее значение.
- Если цвета проводов «фазы», «нуля» и «земли» неизвестны, и нужно узнать напряжение между заземляющим проводом и каким-нибудь заведомо заземленным предметом (например, радиатором отопления), также пригодится вольтметр. Правда, при соединении «земли» и заземленного предмета он ничего не покажет. Но небольшое напряжение отразится на его индикаторе, если подобным образом поступить с «нулевым» проводом.
В двужильном кабеле всегда будет присутствовать только фазный и нулевой провод.
Что делать, если все жилы в кабеле имеют изоляцию одного цвета
Вопрос о маркировке проводов по цветам не имеет смысла, когда приходится работать с одноцветными жилами — например, при починке проводки в старых домах. Для таких случаев существуют наборы, дающие возможность промаркировать жилы. Участки для закрепления маркировочных приспособлений предписываются требованиями ГОСТ, обычно их фиксируют рядом с местом подключения к шине.
Как разметить провод с двумя жилами
Если все провода в кабеле имеют одинаковую изоляцию, а электроприбор уже подключен к сети, мастера пользуются индикаторными отвертками. Последние светятся, когда металлическая часть касается фазного провода.
Для маркировки двужильного кабеля кроме такой отвертки понадобятся термокембрики или разноцветная изолента.
Обозначение цветов будет производиться только в местах стыков — не обязательно обматывать жилу цветными трубками или изолентой по всей длине.
Совет
Щуп отвертка-индикатор
Фазные провода можно отмечать любыми цветами, кроме синего, желтого и зеленого.
Если двужильный кабель подключен к однофазной сети, фазный провод негласно принято маркировать красным цветом.
Как разметить провод с тремя жилами
Какой цвет провода заземления в трехжильном проводе? Если ответ на вопрос сходу не определить, вся изоляция на жилах одинакового цвета, выручит мультиметр.
Устройство выставляется на переменный ток, и мастер последовательно касается обоими щупами сначала фазного провода, затем остальных проводов, запоминая показатели.
Касание фазы и нуля даст большее напряжение, чем касание фазы и заземления.
Какого цвета провод заземления? У него желто-зеленый цвет. Именно такой термокембрик или изоленту и нужно применять для маркировки «земли» в трехжильном кабеле. На «нулевой» — следует намотать синюю ленту, на фазу — не синий и не желто-зеленый термокембрик.
Буквенное обозначение фазы, нуля и заземления
Использование разных цветов проводов в электропроводке — удобная и логичная мера, упрощающая ремонтные и монтажные работы.
Если в доме проложены провода с разноцветными жилами, во время ремонта не придется тратить время на «прозвон» каждой из них, и, например, обрыв фазной жилы обнаружится быстро.
Наличие буквенного обозначения фазы и нуля тоже имеет значение, но работа с буквами и цифрами все равно более долгая, чем с цветом: достаточно посмотреть на кабель — и сразу становится ясно назначение жил.
Источник: https://domashnysvet.ru/elektroprovodka/markirovka-provodov-po-cvetam
Описание цветов проводов в электрике
Многие задавались таким вопросом, каков же цвет проводов фаза, ноль, земля? Причина интереса к этой теме в том, что в современной электрике проводится больше проводов, чем в проводке старого образца.
Ввиду того что в современной электрике проводов стало больше, для облегчения работы электрика и для того, чтобы сделать эту работу безопаснее было разработано определённое количество цветов электропроводки, чтобы функцию, которую выполняет определённый провод, можно было определить визуально, не проверяя дополнительно приборами или прибором.
Основное назначение жил кабеля
Маркировка проводов по цветам в электрике позволяет работать с ней безопасно, сокращает время выполнения работ, подключать их к контактам получается быстрее. Существуют евростандарты, согласно которым провода имеют свои цвета.
Обозначение фазы, ноля, земли нужны для того чтобы безопасно проводить электромонтажные работы, это позволяет избежать замыкания, поражений электричеством.
Например, когда за фазу изначально взят красный цвет, то уже во всём помещении нужно чтобы фаза не меняла цвет жилы, это позволит избежать заблуждений.
Стоит отметить, что некоторые люди, по незнанию, задают вопрос такой, например: Красный провод, это плюс или минус? Здесь нужно знать, что в домах подаётся переменное напряжение, в нём плюса и минуса просто нет, так как ток переменный, в нём есть фаза и ноль, об определении этих формулировок будет пояснено статьёй.
Ранее цветовая маркировка была чёрная и белая, это доставляло электрикам трудности и неудобства электропроводки.
Чтобы подключиться нужно было дать напряжение в проводку, затем контрольной лампочкой необходимо было определить фазу и нуль.
Позже, когда появилось цветное обозначение, эти проблемы были забыты, так как было достаточно взглянуть на жилы кабеля, как становилось ясно где фаза, ноль, заземление.
Если задать вопрос: Какого цвета заземление? то можно ответить, что в современных кабелях электрики всегда заземляющим считают провод жёлто-зелёного цвета, за исключением редких случаев, когда нет других цветов, то электрик может себе позволить поставить заземление другого цвета, и запомнить это для себя, под свою ответственность. Но официально, если делать как положено, то всегда заземление делается жёлто-зелёным. Это вполне даёт ответ на вопрос Какого цвета провод заземления?
Цветная маркировка в большинстве случаев наносится на всю длину проводника. Это помогает устанавливать, к какой группе предназначен каждый проводник, существенно облегчая коммутацию проводников.
Имеется три типа проводов электрики:
Какой вид имеет провод земля?
Руководствуясь ПУЭ, заземляющая жила может иметь такую цветовую маркировку:
- Зелёный.
- Жёлтый.
- Жёлто-зелёный.
И также следует отметить, что на производстве в трёхжильный кабель на заземляющие жилы наносятся полосы жёлтого и зелёного цветов, такое обозначение — это оптимальный цветовой диапазон, они могут быть нанесены в поперечном или продольном направлении. Жёлтый провод в этом случае равносилен с жёлто-зелёным, и с зелёным, это разные цвета, но они исполняют одну функцию. В большинстве случаев на электрической схеме землю обозначают буквами PE.
Во многих случаях заземление называют защитой нулевой, но при применении такого названия нужно помнить что это не имеет никакого отношения к рабочему нулю.
В трёхфазной, однофазной сетях ноль чаще всего обозначен синим, или же синим и белым цветами. Ноль, изображённый в схеме электрической, обозначается буквой N.
Обратите внимание
Ещё ноль принято называть нейтральным контактом, а также рабочим нулевым контактом.
В электрике буква L обозначает фазу, n — нейтраль, ноль, рабочий ноль, l и n на схеме указывается для упрощения работы.
Цветовое обозначение фаз
Маркировка фазы, которая на схеме обозначается буквой L, имеет такие цветовые решения:
- Коричневый.
- Серый.
- Фиолетовый.
- Чёрный.
- Белый.
- Бирюзовый.
- Оранжевый.
- Красный.
- Розовый.
Из этих цветов в электропроводке чаще всего фазный провод окрашен в белый, коричневый или чёрный цвет.
Каким образом различается ноль и земля?
Ноль отличается от заземления тем, что при включении в сеть нагрузки по нему течёт электроток, земляной провод служит как защита человека от поражения электричеством.
Электрический ток по заземляющему проводу не протекает, этот провод подсоединён к металлическим корпусам всех приборов, расположенных в определённом помещении.
Отличить между собой провода «ноль» и «земля» можно.
Это делается так: если не верить цветовой маркировке, нужно омметром замерить сопротивление провода заземляющего, сопротивление заземляющего провода не должно превышать 4 Ома.
Предварительно нужно убедиться, что провод находится не под напряжением. Нужно вольтметром измерять напряжение на проводах фаза и поочерёдно два остальных провода.
Земля всегда должна показать большее значение, чем ноль рабочий.
Попробовав замерять напряжения на контактах земли и заземлённого корпуса какой-либо электрической установки, можно убедиться, что прибор абсолютно ничего не покажет. Если напряжение измерить по отношению к нулю, то прибор покажет некоторое напряжение, совсем малое, но оно будет. В случае с проводкой двухпроводной, этими проводами в любом случае будут фаза и ноль.
Каким образом определяется наличие фазы?
Для того чтобы заменить дома розетку сети, необязательно знать где фаза и ноль, так как нет разницы, фаза и ноль в розетке не требуют быть подключёнными справа или слева.
Но, если речь идёт о подключении выключателя, то здесь нужно знать где фаза, так как фаза обязательно подаётся на выключатель, ноль – ко всем лампам, фаза размыкается и замыкается выключателями и подаётся на центральный контакт ламы или ламп.
В ситуации, когда цвет фазы и ноля одинаков, чтобы распознать фазу и ноль, нужно иметь индикаторную отвёртку, она прозрачная, в ней внутри есть диод. Прежде, чем определять проводники, ток в помещении отключается, концы проводов кабеля нужно зачистить от изоляции, развести в стороны, таким образом, они не смогут сделать короткое замыкание, затем следует включить электричество в помещении.
Как пользоваться контрольной отвёрткой?
Нужно взять контрольную отвёртку, пальцем прикоснуться к металлическому контакту отвёртки, а металлическим контактом в форме прямой отвёртки нужно касаться проверяемых проводов.
При прикосновении к фазе внутри контрольной отвёртки загорится красный свет, а если прикоснутся к нулю, то никакого свечения не будет. Таким образом, можно проверить наличие фазы на каком-либо проводе.
Но следует понимать, что такая отвёртка не имеет возможности конструктивной определить наличие заземляющего провода.
Необходимо знать и помнить, что если есть современные приборы и удобно исполнение кабелей, разных расцветок, которые упрощают в несколько раз работу электрика всё-таки, электричество как было, так и осталось очень опасным для жизни, так как его не видно и неслышно, оно или есть или нет, в зависимости от того, отключено ли оно должным образом., поэтому при начале любой работы с проводкой, нужно:
- Отключить электричество.
- Обеспечить невозможность случайного, ошибочного включения кем-либо электричества во время работы с проводкой, на главном автомате повесить табличку «не вклю
Какой цвет проводов в электропроводке в квартире использовать
В статье расскажу коротко о том, какой цвет проводов в электропроводке в квартире должен быть использован и как по этим цветам правильно должно быть всё соединено.
Короткий экскурс по цветам проводника
В советское время использовалась двухпроводная схема и провода никак не различались по цветам вилки были без заземления и разницы где ноль, а где фаза в квартире никакой не было. В 80 годах началось постепенный переход на трехпроводную схему. Появился ГОСТ 7396.1–89, который стандартизировал штепсельные вилки, и они приобрели некую схожесть с современными «евро» вилками с заземлением и без.
Основным документом в современной России где прописаны цвет проводников в электропроводки в квартире и их буквенные обозначения, а также правила монтажа по цветам указаны в ГОСТ Р 50462–2009. Если вам нужно точные обозначения, то лучше обратиться к первоисточнику.
Здесь же я приведу основы выбора цвета проводов при монтаже электропроводки в квартире, которые должны соблюдаться всегда и везде.
Сегодня повсеместно применяется трехпроводная схема подключения.
Цвет проводов в электропроводке в квартире. Основное.
Желто-зелёный проводник (защитный PE, PEN, PEL, PEM, PV) — в кабелях запрещено применять цвета желтых и зеленых оттенков, защитный проводник должен быть один и именно желто-зеленый.
Этот проводник используется только как защитный, и чтобы не допустить путаницы применять его как-то еще нельзя.
Синий, голубой или белый с синей полоской (N нейтральный провод/ноль/нулевой проводник) — используется для подключения к только к нейтральному проводнику. Использование как фазный и защитный провод не допускается.
Фазные проводники — могут быть любые другие цвета отличные от синих и желто-зеленых. Обычно производители кабеля используют такие цвета: коричневый, белый, черный, красный. Эти цвета и следует распределять по фазам. Причем если питание квартиры по трем фазам, то следует, чтобы цвета по фазам А, В, С везде совпадали.
По опыту из жизни: основная ошибка, которую допускают при монтаже — используют желто-зеленый проводник как «ноль» синий как фазу. Также очень часто используется желто-зеленый проводник для подключения к фазному. Бывают случаи, когда кабель из четырех жил не содержит синюю жилу, например. В таком случае при подключении необходимо маркировать проводник дополнительно.
Для маркировки может быть применена липкая лента или термоусаживаемая трубка по цвету. Для полного понимания какие ошибки не следует допускать здесь.
Небольшой пример из жизни: это была одна из моих первых работ по электромонтажу. Необходимо было перебрать распределительный шкаф так как он был сделан под однофазный ввод, а стал трехфазный. Ввод со столба до щита был сделан другими электриками. Естественно был отключен вводной автомат — полный демонтаж старого щита, установка нового со сборкой, подключение вводной линии, запуск… И лампочки начали перегорать одна за одной. Выключил, пошел проверил как соединено в щите на улице, пере подключил два проводника там: сделал все по правилам. А могло выйти из строя дорогостоящее оборудование хозяев и виноват был бы я, потому что не проверил (но вина тех электриков тоже есть). Поэтому всегда ноль должен быть синий — не черный, не желто-зеленый, а синий))). Теперь конечно я всегда проверю.
Используйте цвет проводов в электропроводке в квартире согласно правилам, и она станет безопаснее для вас и ваших близких.
цветов кабеля | Электропроводка
Если проводка в вашем доме новее, чем 31 марта 2004 г., в ваших схемах освещения будут использоваться следующие «новые цвета жил кабеля» (или согласованные):
Двойной и заземляющий кабель
Это стандартный формат, который будет использоваться для подавляющего большинства ваших схем освещения.
Новый цветной двойной и заземляющий кабель цепи освещения
3-жильный и заземляющий кабель
Если у вас есть двухстороннее переключение (например,г. посадочные огни с переключателем вверху и внизу) или промежуточное переключение формата кабеля ниже.
Новый цветной трехжильный кабель и кабель заземления
Если электропроводка в вашем доме старше 31 марта 2004 г. и вы уже проделали некоторую работу (например, удлинение или частичное изменение проводки), у вас может быть комбинация старого и нового «согласованных» цветов, показанных выше.
31 марта 2004 г. НВО опубликовало Поправки №2. согласно BS 7671: 2001 (Правила проводки IEE), определяющие новые цвета жил кабеля для всех новых фиксированных проводов в электрических установках Великобритании.Эти цвета называются «гармонизированными» цветами, поскольку они тесно связаны с цветами, используемыми в континентальной Европе.
ПРИМЕЧАНИЕ: неизолированный провод заземления в указанных выше кабелях должен иметь зеленую / желтую заземляющую оболочку, где бы он ни был открыт, например в выключателях света, потолочных розетках, распределительных коробках, коробках для использования.
Теги: цвета кабелей, кабели, гармонизированные цвета кабелей, цвета проводов
Если проводка в вашем доме старше 31 марта 2004 г. (и не подвергалась изменениям), в ваших цепях освещения будут использоваться «старые цвета жил кабеля»:
Двойной и заземляющий кабель
Это стандартный формат, который будет использоваться для подавляющего большинства ваших схем освещения.
Старый цветной кабель двойного и заземляющего освещения
3-жильный и заземляющий кабель
Если у вас есть двухстороннее переключение (например, посадочные огни с переключателем наверху и внизу) или промежуточное переключение, можно использовать следующий формат кабеля.
Старый цветной 3-жильный и заземляющий кабель цепи освещения
Это еще один вариант старого трехжильного и заземляющего кабеля
3-жильный кабель и кабель заземления Вариант цвета
Если электропроводка в вашем доме старше 31 марта 2004 г., и вы выполнили некоторую работу (например,г. расширение или частичное изменение проводки) у вас может быть комбинация старого и нового «гармонизированных» цветов.
31 марта 2004 г. НВО опубликовало Поправки №2. согласно BS 7671: 2001 (Правила проводки IEE), определяющие новые цвета жил кабеля для всех новых фиксированных проводов в электрических установках Великобритании. Эти цвета называются «гармонизированными» цветами, поскольку они тесно связаны с цветами, используемыми в континентальной Европе.
ПРИМЕЧАНИЕ: неизолированный провод заземления в указанных выше кабелях должен иметь зеленую / желтую оболочку заземления, где бы он ни был открыт e.г. в выключателях света, потолочных розетках, распределительных коробках, коробках для использования.
Теги: цвета кабелей, кабели, цвета проводов
Что означает каждый цвет?
Хотите взломать цветовой код USB-кабеля? Вот что означает каждый из этих цветов и другие важные сведения о цвете USB-кабеля.
СВЯЗАННЫЕ С: Типы USB (или типы USB-кабеля) Объяснение: Все, что вам нужно знать о стандартах USB [ИНФОРМАЦИЯ]
В этой статье:
- Что такое цветовой код USB-кабеля?
- Какие цвета внутри USB-проводов?
- Каково назначение каждого провода USB в зависимости от цвета?
- Почему мне нужно знать цветовую кодировку проводов для USB-кабелей?
- Как соединить два кабеля USB вместе?
Все, что вам нужно знать о цветовом коде USB-кабеля
Что такое цветовой код USB-провода? Кабели
USB имеют стандарт четыре провода внутри них.Они имеют разные цвета, которые указывают на их использование.
Цветовой код USB-кабеля определяет назначение конкретного провода. Обычно бывает два провода для питания и два провода для передачи данных.
Некоторые люди обнаруживают, что их кабель USB имеет только два провода. Когда вы видите только два провода в кабеле, это указывает на то, что кабель предназначен для зарядки, а не для передачи данных.
Какие цвета внутри USB-проводов?
Стандартные цвета внутренней части USB-кабеля: красный , черный , белый и зеленый .Каждый из этих цветов указывает на назначение провода — для зарядки или передачи данных.
Хотя стандартные цвета проводов в кабеле USB — красный, черный, белый и зеленый, не беспокойтесь, если это не относится к вашему кабелю. Иногда вы можете найти другие цвета, такие как оранжевый , синий , белый и зеленый .
Вы можете даже встретить желтый , коричневый и серый .Тем не менее, назначение проводов останется прежним, несмотря на изменение цвета.
Тем не менее, по-прежнему важно проконсультироваться с производителем USB-кабеля, чтобы узнать наверняка. В противном случае вы можете столкнуться с некоторыми проблемами при соединении USB-кабеля.
Сращивание Определение: Сращивание в терминах USB-кабелей — это соединение двух кабелей путем сплетения проводов внутри них вместе.
Для чего нужен каждый провод USB в зависимости от цвета?
Ранее мы упоминали, что у проводов в вашем кабеле есть два основных назначения.Цветовой код USB-кабеля будет определять назначение каждого провода.
Хотя вы можете обнаружить, что цвет вашего USB-провода отличается от стандартного, не беспокойтесь. Обычно они имеют ту же цель, если иное не указано производителем.
Если провода в кабеле красные, черные, белые и зеленые:
- Красный: Это провод, по которому передается положительно заряженная электрическая энергия. Кроме того, он имеет электричество постоянного тока на пять вольт.
- Черный: Обычно черный провод указывает на то, что это провод заземления.
- Белый: Белый провод — это положительный провод , но для данных.
- Зеленый: Зеленый провод также предназначен для данных, но это отрицательный провод .
Если провода в кабеле оранжевого, белого, зеленого и синего цвета:
- Оранжевый: Оранжевый провод точно такой же, как красный провод. Он имеет пять вольт постоянного тока, через который проходит положительный заряд.
- Белый: В отличие от предыдущего белого провода, белый провод в этом кабеле является заземляющим.
- Зеленый: Зеленый провод в этом кабеле предназначен не для отрицательных данных, а для положительных данных .
- Синий: И наконец, синий провод предназначен для отрицательных данных .
Если перечисленные выше цвета не соответствуют цветам проводов вашего USB-кабеля, обратитесь к производителю. Обратившись к производителю, вы сэкономите время и избавитесь от лишних хлопот, чтобы выяснить, как использовать каждый провод в кабеле.
СВЯЗАННЫЕ С: Использование и применение кабеля USB C
Почему я должен знать цветовой код проводов для кабелей USB?
Обычно, если вы неправильно используете, теряете или повреждаете кабели USB, вы можете заменить их и купить новый. Однако это может быть пустой тратой денег, если вы пытаетесь сэкономить.
Если вы не хотите тратить больше денег на новый USB-кабель, вы можете подумать о том, чтобы снять кожу с USB-кабеля и починить его самостоятельно.
Здесь вам потребуются знания о цветовом коде USB-кабеля, поскольку он поможет вам выбрать провода для подключения.
Незнание цветового кода для проводов в USB-кабеле может стать проблемой. Это важная информация, когда вы планируете соединять USB-кабель.
Как соединить два USB-кабеля вместе?
Если вы хотите удлинить USB-кабель, вы можете попробовать соединить два кабеля вместе. Однако перед этим вам необходимо сначала ознакомиться с цветовым кодом USB.
Вот как соединить два кабеля USB вместе:
- Обрежьте концы, которые вы хотите соединить в обоих кабелях.
- Возьмите термоусадочную трубку достаточной длины, чтобы покрыть стык, и положите ее на одну сторону кабеля. Вы наденьте его на соединенные провода, как только вы их соедините.
- Отрежьте около дюйма от концов кабеля, чтобы обнажить четыре провода.
- Удалите достаточное количество изоляции с каждого цветного провода, примерно по полдюйма каждый. Он должен показать меньшие провода внутри каждого цветного шнура.
- Скрутите вместе провода меньшего размера из проводов одного цвета, чтобы их переплести и образовать стык.
- Закройте стык изолентой для каждого цветного провода.
- Наденьте ранее упомянутую термоусадочную трубку на стык.
- Используйте грушу для волос, поверните ее на минимальное значение и дайте ей обдувать термоусадочную трубку до тех пор, пока она не будет плотно прилегать к стыку и остальной части кабеля.
Дополнительная информация о цветовых кодах USB-проводов может помочь вам сэкономить деньги на кабелях. Кроме того, это может помочь вам освоить новый технический навык, например, сращивание проводов.
Мы надеемся, что это руководство помогло вам узнать, как декодировать цветовой код USB-кабеля для любых целей, для которых он может понадобиться.
У вас есть другие вопросы о цветовом коде USB-кабеля, которые мы не обсуждали в этой статье? Дайте нам знать, оставив комментарий в разделе комментариев ниже!
Наверх Далее:
Статьи по теме
Схемы проводов 3- и 4-контактных вентиляторов
3-контактный разъем вентилятора
* цвет кабеля зависит от вентилятора
| Имя контакта | Цвет | Цвет | Цвет | Цвет | |
| 1 | Земля | Черный | Черный | Серый | Черный |
| 2 | + 12в | Красный | Черный | Серый | Желтый |
| 3 | Тахометр / Сигнал / Датчик | Желтый | Черный | Серый | Зеленый |
4-контактный разъем вентилятора
* цвет кабеля зависит от вентилятора
| Имя контакта | Цвет | Цвет | Цвет | Цвет | |
| 1 | Земля | Черный | Черный | Серый | Черный |
| 2 | + 12в | Красный | Черный | Серый | Желтый |
| 3 | Тахометр / Сигнал / Датчик | Желтый | Черный | Серый | Зеленый |
| 4 | Управление / ШИМ | Синий | Черный | Серый | Синий |
