Дефлектор цаги чертежи и развертки деталей: устройство, принцип работы, расчеты и чертежи, изготовление своими руками

устройство, принцип работы, расчеты и чертежи, изготовление своими руками

Для эффективного функционирования систем вентиляции и дымоотвода необходима стабильная естественная тяга. Только при этом условии будет происходить нормальная циркуляция воздуха и эффективное удаление продуктов сгорания. Для предотвращения попадания в вентиляционные и дымовые каналы посторонних предметов и осадков, а также защиты внутренней поверхности от сажи и жировых отложений, широко применяются дефлекторы.

• Что такое дефлектор ЦАГИ и для чего он нужен
• Устройство и принцип работы
• Достоинства и недостатки
• Расчет и чертежи
• Изготовление своими руками
• Что лучше дефлектор ЦАГИ или турбодефлектор

Модификация дефлектора типа «ЦАГИ», является одной наиболее распространенных среди таких устройств. В данной статье будут рассмотрены особенности конструкции, принцип действия, плюсы и минусы данного устройства.

Что такое дефлектор ЦАГИ и для чего он нужен

Дефлектор «ЦАГИ» является разработкой Центрального аэрогидродинамического института, предназначенной для усиления естественной тяги, предупреждения обратной тяги и защиты от попадания влаги и посторонних предметов в вентиляционные шахты и дымоотводы.

Применение таких типа дефлекторов позволяет улучшить микроклимат в помещении за счет интенсивной циркуляции воздуха и способствует более полному сгоранию топлива.

Устройство и принцип работы

Дефлектор ЦАГИ получил широкое распространение благодаря эффективности и доступной стоимости. Конструкция дефлектора включает в себя следующие элементы:

• нижнюю обечайку, с помощью которой изделие прикрепляется к верхней части воздуховода или дымохода;
• диффузор, представляющий собой расширенный конус, расположенный между патрубком и колпаком;
• полый металлический цилиндр, являющийся наружной частью дефлектора;
• верхний конический колпак, предназначенный для защиты воздуховода от засорения посторонними предметами и неблагоприятных атмосферных воздействий;
• кронштейны крепления верхнего конуса;
• монтажные кронштейны.

Обычно дефлекторы ЦАГИ изготавливаются из оцинкованной или нержавеющей стали.

Принцип действия устройства основан на рассечении дефлектором воздушного потока, вследствие чего над оголовком воздуховода образуется область пониженного давления (разрежения). Благодаря этому, естественная тяга в вентиляционной системе увеличивается на 15-20%.

За счет усиления естественной тяги на 20-25% увеличивается КПД вентиляции и отопительных приборов. Сгорание топлива происходит с большей теплоотдачей, что позволяет уменьшить расход горючего и уменьшить выброс в атмосферу токсичных соединений. Что касается вентиляционных систем, то при использовании дефлектора ЦАГИ увеличивается интенсивность циркуляции воздуха.

Достоинства и недостатки

Как любое другое изделие, дефлектор ЦАГИ имеет свои плюсы и минусы. Целесообразность использования изделия обусловлена их соотношением. К преимуществам устройства относятся:

• надежная защита от попадания внутрь вентиляционных каналов и дымоотводов посторонних предметов, птиц и атмосферных воздействий;
• значительное увеличение срока службы оголовка вентиляционных каналов или дымоотводов. Это связано с тем, что наличие дефлектора замедляет процесс разрушения верхней части воздуховода, вызванный неблагоприятными атмосферными воздействиями;
• предупреждение появления обратной тяги даже при большом сечении вентиляционных магистралей и вентиляционных каналов;
• возможность самостоятельного изготовления. Благодаря простой конструкции и использованию доступных материалов, дефлектор типа ЦАГИ можно изготовить своими руками. Для этого не потребуются специальные инструменты и опыт работы жестянщиком.

Существенным недостатком является то, что при полном безветрии или слабой силе ветра такие дефлекторы могут создавать сопротивление естественной тяге. Кроме того, при сильном снижении температуры окружающей среды, возможно обледенение наружного цилиндра, что может привести к частичному или полному закупориванию воздуховодов.

Расчет и чертежи

Прежде приобрести заводской дефлектор или приступить к самостоятельному изготовлению устройства, нужно провести аэродинамический расчет и ознакомиться с чертежами существующих устройств.

Основным критерием при создании чертежа дефлектора является внутренний диаметр воздуховода (D). На рисунке приведены размеры элементов конструкции.

Размеры дефлектора ЦАГИ

• диаметр верхнего основания диффузора – 1,18-1,26D;
• диаметр наружного гольца – 1,8-2D;
• высота наружного кольца – 1-1,2D;
• расстояние от кольца до основания диффузора – 0,4-0,5D;
• высота – 1,4-1,7D;
• диаметр колпака – 1,3-1,5D.

При самостоятельном изготовлении дефлектора желательно руководствоваться приведенными в таблице рекомендациями СНиП.

Изготовление дефлектора ЦАГИ своими руками

Учитывая относительную простоту конструкции изделия и доступность листовой оцинкованной стали, у многих владельцев частных домов возникает желание изготовить дефлектор ЦАГИ самостоятельно. Такая задача вполне по силам любому домашнему мастеру, достаточно иметь набор самых обычных инструментов и минимальные практические навыки в обработке листового металла.

Что потребуется

Чтобы изготовить в домашних условиях полноценный дефлектор потребуются:

• листовой металл 0,5-0,7 мм;
• ватман или плотный картон для изготовления шаблонов;
• маркер;
• линейка;
• циркуль;
• чертилка;
• пассатижи;
• два вида ножниц: обычные и для металла;
• электродрель или шуруповерт;
• сверла диаметром от 2 до 2,5 мм;
• специальный инструмент для установки заклепок.

Проектные работы

Прежде всего, следует измерить диаметр воздуховода и получить необходимое для дальнейшей разработки конструкции значение D. Далее, на основании приведенных выше соотношений, составить чертежи дефлектора ЦАГИ, соответствующего существующему диаметру воздуховода.

Поскольку размеры основных элементов конструкции остаются неизменными для конкретного диаметра дымохода или вентиляционного патрубка, для удобства расчетов эти значения приводятся в таблице.

К составлению чертежей нужно подходить со всей ответственностью, поскольку от их точности будет зависеть эффективность работы дефлектора.

Подготовка шаблонов

При изготовлении шаблонов придется вспомнить краткий курс геометрии. Сложнее всего изготовить лекало диффузора, которое представляет собой развертку прямого усеченного конуса. Ниже приводится методика ее построения.

Лекало колпака является не чем иным, как разверткой конуса с верхним основанием диаметром 1,18-1,26D и нижним, соответствующим диаметру воздуховода D.

Длину образующей можно определить, используя теорему Пифагора. Здесь гипотенузой является искомая длина образующей, а катетами – радиус основания, равный 0,65-0,75D и высота колпака, которая равняется 0,24D.

Развертки цилиндрических деталей представляют собой прямоугольники, длина которых равна длине окружности, а ширина определяется из приведенных выше соотношений.

Важно! При построении шаблонов необходимо учитывать величину запаса, необходимого для скрепления разверток. Обычно она составляет 15-20 мм.

Последовательность сборки

Из готовых картонных шаблонов, при помощи скрепок или иным способом, собирают макет в масштабе 1:1 и контролируют совпадение его геометрических параметров заданными значениями. Изготовление макета дефлектора ЦАГИ полностью исключает возникновение нестыковок в процессе сборки.

Сборка изделия состоит из нескольких последовательных этапов.

1. Лекала укладываются на металлический лист и обводятся по контуру маркером или фломастером.
2. С помощью ножниц для металла раскраиваются отдельные заготовки.
3. Используя пассатижи, внешние кромки подгибают на ширину 3-5 мм и плотно пристукиваются молотком. Это обеспечит элементам конструкции дополнительную жесткость.
4. Вырезанным заготовкам внешней обечайки и входного цилиндра придается соответствующая форма, с таким расчетом, чтобы нахлест составлял 20-25 мм. После этого по центру накладки сверлятся отверстия диаметром 2-2,5 мм, в которые устанавливаются заклепки. Расстояние между заклепками зависит от габаритных размеров изделия и может составлять от 20 до 50 мм. При отсутствии необходимого инструмента заклепки можно заменить винтами соответствующего диаметра. По такой же технологии изготавливаются верхний колпак и диффузор.
5. Следующим этапом является изготовление соединительных кронштейнов. Конструкцией предусмотрено наличие 3 креплений, однако для увеличения жесткости можно увеличить их число до четырех. Заготовка кронштейна представляет собой полосу, ширина которой составляет 30-35 мм, а длина – 200-300 мм. По всей длине заготовки с обеих сторон делается подвороти, размером 5 мм и плотно пристукивается молотком.
6. Кронштейны крепятся к конусу с помощью заклепок или винтов на расстоянии 45-50 мм от его наружной кромки.
7. После этого полосы отгибаются, и конический колпак соединяется с диффузором.
8. Заготовки кронштейнов крепят к конусному колпаку и загибают под нужным углом.
9. Зонтик с прикрепленными кронштейнами соединяется с диффузором, с помощью заклепок или винтами.
10. Полученную конструкцию закрепляют в наружной обечайке с учетом имеющихся на чертеже размеров. После этого, сборку дефлектора можно считать законченной.

Что лучше дефлектор ЦАГИ или турбодефлектор

По сравнению с ЦАГИ ротационные дефлекторы обеспечивают большую тягу даже при одинаковых габаритах. Еще одним преимуществом турбодефлектора является высокая эффективность.

При одинаковых размерах выходного патрубка, размеры дефлектора ЦАГИ значительно больше размеров вращающихся устройств. При диаметре воздуховода от 100 до 150 мм эффективность работы обоих устройств приблизительно одинакова, однако при увеличении проходного до 200 мм и более, соотношение размеров резко изменяется в пользу турбодефлекторов. Они имеют меньшую массу и в несколько раз компактнее.

Большой вес и габариты дефлекторов существенно усложняют монтажные работы при диаметре воздуховода начиная от 600 мм. Для сравнения, вращающийся устройство для вентиляционного канала диаметром 600 мм составляет от 12 до 15 кг и вполне может быть установлен одним человеком. Дефлектор для такого же воздуховода будет весить около 40 кг, а для его установки потребуется два человека.

Несмотря на приведенные выше преимущества ротационных устройств, дефлекторы ЦАГИ получили более широкое распространение. Это связано с доступной стоимостью изделий и простотой конструкции. Кроме того, такие устройства нередко изготавливаются самостоятельно, что позволяет сэкономить значительные средства.

Дефлектор ЦАГИ широко используются как в промышленном, так и в гражданском строительстве. Разработанная в центральном аэрогидродинамическом институте конструкция, за долгие годы зарекомендовала себя как эффективное и простое в эксплуатации устройство. Кроме того, многие владельцы частных домов самостоятельно изготавливают такие дефлекторы. При правильных расчетах и аккуратном выполнении работ, качество самодельных вентиляционных устройств не уступает заводским аналогам.

Дефлектор на дымоход, в том числе его виды с характеристикой и принципом действия, а также особенности установки

Хорошая тяга является залогом нормальной работы печи, поэтому конструкции дымохода следует уделять не меньше внимания, нежели самому отопительному прибору. Чтобы улучшить аэродинамические свойства печной трубы, на её край устанавливают специальный отражатель, или, по-другому, дефлектор. Это несложное приспособление не только увеличит тягу, но и защитит дымовой канал от мусора и осадков. Существуют различные конструкции отражателей начиная от устройств, разработанных домашними умельцами, и заканчивая моделями, над которыми потрудились инженеры НИИ. Любой из этих дефлекторов можно сделать своими руками, если следовать чертежам и иметь минимальные навыки работы с металлом.

Содержание

• 1 Зачем нужен дефлектор на дымоход и как он работает

• 2 Устройство и виды дефлекторов

  • 2.1 Дефлектор ЦАГИ

  • 2.2 Тарельчатый

  • 2.3 Круглый «Волпер»

  • 2.4 Дефлектор Григоровича

  • 2.5 Н-образный

  • 2.6 Вращающийся

  • 2.7 Дефлектор-флюгер

• 3 Как сделать дефлектор своими руками

  • 3. 1 Что понадобится для изготовления дефлектора ЦАГИ

  • 3.2 Проектировочные работы

    • 3.2.1 Таблица: конструктивные размеры дефлекторов ЦАГИ для дымоходов различных диаметров

  • 3.3 Изготовление шаблонов

  • 3.4 Инструкция по монтажу

    • 3.4.1 Видео: дефлектор ЦАГИ на дымоход своими руками

  • 3.5 Особенности изготовления вращающихся отражателей

    • 3.5.1 Видео: дефлектор-флюгер своими руками

• 4 Установка дефлектора на дымоход

Зачем нужен дефлектор на дымоход и как он работает

Даже самая лучшая печь не сможет показать хорошие результаты работы, если её дымоход не будет создавать необходимую тягу. Именно этот фактор влияет на эффективность подачи воздуха и своевременное удаление отработанных газов.

Ухудшению тяги и уменьшению КПД способствует сильный ветер и резкие перепады атмосферного давления. Эти погодные факторы являются причиной турбулентности потоков отходящих газов и могут вызвать обратную тягу, при которой направление движения продуктов сгорания меняется на противоположное. Кроме того, в открытый дымоход легко попадают осадки и мусор, из-за чего значительно уменьшается сечение дымового канала. Понятно, что ни о какой нормальной работе печи в таких условиях не может быть и речи.

Являясь отражателем воздушных потоков, дефлектор, по сути, служит обычной преградой для ветра.

Натыкаясь на препятствие, поток воздуха обходит его с двух сторон, поэтому сразу же за отражателем возникает область низкого давления. Это явление известно ещё со школьного курса физики как эффект Бернулли. Оно-то и способствует усиленному отводу газов из зоны горения и позволяет снабжать печь необходимым количеством воздуха.

Принцип действия дефлектора основан на появлении зоны низкого давления с подветренной стороны

Совсем недавно этой темой пристально занимались инженеры. Во время многочисленных экспериментов они выяснили, что одним лишь правильным подбором дефлектора тепловую эффективность работы печи можно увеличить на 20%. Важно и то, что отражающее устройство улучшает аэродинамические свойства дымохода независимо от силы и направления ветра, наличия осадков и других погодных факторов.

Устройство и виды дефлекторов

Несмотря на существование множества моделей дефлекторов, в своей основе они построены с использованием следующих конструктивных элементов:

• входного патрубка с ниппельным или фланцевым соединением;
• внешнего цилиндра, который называют диффузором;
• корпуса;
• конусообразного колпака, именуемого зонтиком;
• кронштейнов для крепления зонтика.

В некоторых конструкциях дефлекторов могут использоваться два конуса — прямой и обратный. Первый выполняет функции защиты от осадков, а второй служит для перераспределения потока продуктов горения.

Различные дефлекторы имеют общие конструктивные элементы

Для изготовления дефлекторов своими руками лучше всего подходит листовая оцинкованная или нержавеющая сталь. В дополнение к этим материалам промышленностью освоен выпуск устройств с защитным эмалевым слоем или покрытием из термостойкого пластика.

Среди множества дефлекторов, которые можно сделать своими руками, можно выделить несколько наиболее популярных конструкций.

Дефлектор ЦАГИ

Дефлектор ЦАГИ относится к универсальным устройствам, которые можно устанавливать на любой трубе — печной, вытяжной или вентиляционной. Разработанное в Центральном аэрогидродинамическом институте им. Жуковского устройство имеет простую конструкцию с открытой проточной частью и защитой от обратной тяги. Существуют две разновидности отражателей ЦАГИ, предназначенных для внешнего или внутреннего монтажа. Благодаря множественным достоинствам, дефлектор этого типа получил широкую популярность у домашних мастеров. Вместе с тем конструкция не лишена и недостатков. «Слабым звеном» является узкое проходное сечение, которое может перекрываться слоем наледи на внутреннем цилиндре. Кроме того, дефлектор ЦАГИ недостаточно эффективен при слабом ветре и штиле — в этих условиях его конструкция создаёт небольшое сопротивление естественной тяге.

Делектор ЦАГИ отличается простой конструкцией и превосходными эксплуатационными характеристиками

Тарельчатый

Этот дефлектор получил своё название из-за нескольких конусов (тарелок) в своём составе и относится к устройствам с открытой проточной частью. Отражатель имеет совмещённый с конусом защитный зонтик и нижнюю часть в виде колпака с отверстием для выхода дыма. Разрежение возникает благодаря направленным друг к другу тарелкам, которые образуют сужающийся канал для набегающих воздушных потоков.

В тарельчатом дефлекторе разрежение возникает в зазоре между направленными друг к другу конусами

Круглый «Волпер»

Устройство имеет сходную с отражателем ЦАГИ конструкцию. Отличия касаются лишь верхней части дефлектора. Колпак, защищающий внутреннюю часть дымовой трубы от мусора и осадков, установлен поверх диффузора, что устраняет некоторые недочёты устройства, разработанного в ЦАГИ им. Жуковского.

«Волпер» имеет минимальные отличия от усилителя тяги ЦАГИ, которые обеспечивают ему преимущества при отсутствии ветра

Дефлектор Григоровича

Одна из наиболее повторяемых конструкций представляет собой усовершенствованный дефлектор ЦАГИ. Дым, который поступает из печной трубы, проходит сквозь сужающийся канал диффузора, благодаря чему увеличивается скорость его истечения. Дефлектор Григоровича лучше всего подходит для дымоходов, установленных в низинах и на участках со слабым движением воздушных потоков, поскольку способен давать хорошую тягу даже в полный штиль.

Дефлектор Григоровича — идеальное решение для местности со слабыми воздушными течениями

Н-образный

Дефлекторы, силуэт которых напоминает букву «Н», предназначены для оснащения дымоходов мощных печей и котельных установок. В таких устройствах поток отработанных газов разделяется на две части и с ускорением выходит через два боковых диффузора. Достоинства конструкции заключаются в существенном улучшении тяги при движении воздушных масс в любом направлении. Кроме того, Н-образный дефлектор не требуют установки козырька, поскольку устье дымохода защищает поперечная труба устройства.

Н-образные усилители тяги предназначены для монтажа на дымоходы мощных тепловых агрегатов

Вращающийся

Устройство выполняется в виде сферы со множеством изогнутых боковых лопаток. Наличие лопастей позволяет прибору вращаться в определённую сторону и работать подобно турбине. Ротационные дефлекторы лучше всего подходят для газовых котлов и превосходно справляются с защитой дымохода от мусора и осадков. Недостатки устройств этого типа заключаются в их низкой эффективности при обледенении и отсутствии ветра.

Многочисленные лопасти вращающегося дефлектора создают тягу подобно турбине

Дефлектор-флюгер

Такой отражатель имеет вращающуюся часть (флюгарку), которая поворачивается при изменении направления ветра. При этом шторка дефлектора заслоняет дымоход от набегающих воздушных масс и способствует появлению разрежения с подветренной стороны. Благодаря этому осуществляется активный подсос продуктов горения, что исключает обратную тягу и образование искр.

Дефлектор с флюгаркой может поворачиваться, ориентируя отражатель точно поперёк направления ветра

Как сделать дефлектор своими руками

Независимо от того, какая модель дефлектора выбрана для изготовления своими руками, работы ведутся в определённой последовательности. Сначала делают замеры печной трубы и на основании таблиц и чертежей выполняют расчёт параметров выбранной конструкции. Далее составляют развёртку корпуса дефлектора и чертежи деталей с реальными размерами. После этого из картона вырезают лекала всех составляющих частей дефлектора и переносят их на металл. Всё, что остаётся — это вырезать заготовки деталей и собрать их в единую конструкцию.

В качестве примера покажем, как можно построить одну из самых популярных в нашей стране конструкций — дефлектор ЦАГИ. Такой отражатель на дымоход можно сделать своими руками даже при минимальных слесарных навыках.

Что понадобится для изготовления дефлектора ЦАГИ

Прежде чем приступить к работе, следует подготовить такие материалы и инструменты:

• листовую оцинкованную или нержавеющую сталь толщиной до 1 мм;
• плотный картон для изготовления лекал;
• карандаш;
• линейку;
• циркуль;
• чертилку из инструментальной стали;
• плоскогубцы;
• ножницы — канцелярские и по металлу;
• дрель и свёрла для работы со сталью;
• заклёпочник.

Для постройки вращающихся дефлекторов дополнительно понадобятся подшипники, металлические трубы и прутки, болты, гайки и инструмент для нарезания резьбы.

Проектировочные работы

Прежде чем приступать к раскрою металла, необходимо рассчитать параметры конструкции и сделать чертежи. Для определения размеров дефлектора требуется измерить внутренний диаметр трубы дымохода (d) и произвести расчёт по следующим соотношениям:

• ширина внешнего кольца — 2d;
• высота внешней части с колпаком — 1,2d+d/2;
• диаметр диффузора в верхней части — 1,25d;
• диаметр козырька (зонта) варьируется в пределах от 1,7d до 1,9d;
• высота крепления внешнего кольца — d/2.

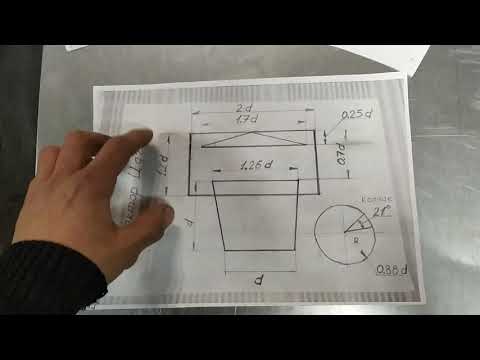

На чертёж дефлектора ЦАГИ наносятся пропорции сторон, необходимые для определения размеров отдельных элементов

Для удобства расчётов внешние параметры дефлекторов внесены в таблицу, где они представлены для печных труб самых распространённых размеров.

Таблица: конструктивные размеры дефлекторов ЦАГИ для дымоходов различных диаметров

Замеры и расчёты следует выполнять очень скрупулёзно, ведь от них зависит аэродинамические качества конструкции и возможность её установки на дымоход без щелей и зазоров. При проектировании дефлектора учитывают не только диаметр печной трубы, но и форму её сечения. Для квадратного дымохода понадобится дефлектор такой же конфигурации, хоть наличие углов и сказывается на эффективности работы усилителя тяги.

Изготовление шаблонов

Лекало диффузора дефлектора ЦАГИ представляет собой развёртку усечённого конуса.

Выкройка для изготовления диффузора дефлектора ЦАГИ представляет собой усечённый конус

Чтобы изготовить выкройку детали, понадобится расчёт с использованием таких данных:

• диаметр печной трубы — d1;
• диаметр диффузора со стороны выпуска — d2;
• предельная высота диффузора — H.

Лекало зонта изготовить ещё легче. Для этого на картоне чертят круг с диаметром 1,7d. После этого следует выделить сектор с углом 30 градусов у его основания и оставить напуск в 15–20 мм для фиксации борта конуса.

Для фиксации борта конуса необходимо оставить напуск

Осталось вырезать лекало по контуру и отделить от него треугольную область (выделенный сектор).

Наружное кольцо и входной патрубок выполняются в форме цилиндра, поэтому изготовление их лекал не вызывает трудностей. Потребуется всего лишь вырезать прямоугольники со сторонами, равными высоте и длине окружности соответствующих деталей.

Инструкция по монтажу

После того как будут вырезаны лекала всех деталей дефлектора ЦАГИ, изготавливают полномасштабный макет и проверяют его соответствие расчётным размерам. В дальнейшем это позволит избежать ситуаций, когда отдельные части устройства не подходят друг к другу, а присоединительные размеры конструкции не соответствуют диаметру дымохода.

Полномасштабное моделирование дефлекторов из картона позволяет избежать ошибок в работе

После проверки макет разбирают на составляющие элементы и приступают к изготовлению заготовок из металла. Эту работу выполняют поэтапно.

1. Переносят контуры лекал на металлический лист, для чего используют чертилку из твёрдых сплавов, мел или простой карандаш. В местах стыков добавляют по 20 мм для того, чтобы оставить небольшой напуск.
2. При помощи ножниц по металлу выполняют раскрой листа из оцинкованной или нержавеющей стали.
3. Срезы внешних контуров деталей подгибают не более 5 мм, подворачивают при помощи плоскогубцев и пристукивают молотком.
4. Заготовки внешнего кольца и входного патрубка сворачивают кольцом с 20-миллиметровым заходом одной части на другую и по осевой линии образовавшегося напуска проделывают сквозные отверстия. Шаг сверлений зависит от размера элементов и варьируется в пределах от 20 до 60 мм.

   После сворачивания диффузора в кольцо, его края закрепляют при помощи заклёпок

5. Детали соединяют при помощи заклёпок или болтов.


   При сборке дефлектора можно использовать сварочный аппарат полуавтоматического типа — он не даст прожечь заготовки и позволит выполнять сварку в среде защитного газа.

6. Таким же образом изготавливают колпак, диффузор и защитный козырёк. По линиям изгибов металл простукивают молотком. Это сделает лист тоньше и позволит обойтись значительно меньшими усилиями при его обработке.

   Напуск, который позволит закрепить конус дефлектора, необходимо учитывать ещё на этапе моделирования

7. Изготавливают 3–4 кронштейна, посредством которых отдельные детали дефлектора будут соединяться друг с другом. Для этого из металлического листа вырезают полосы шириной 30 мм и длиной до 20 мм. Для увеличения жёсткости держателей по их внешнему краю делают отбортовку шириной 5 мм, которую простукивают молотком.
8. С внутренней части конуса делают отступ 50 мм и проделывают отверстия для крепления кронштейнов.

   После крепления кронштейнов к конусу необходимо подогнуть их в сторону, противоположную его вершине

9. Полосы металла крепят к зонтику и подгибают под углом 90 градусов.
10. Конус с кронштейнами и защитный колпак присоединяют к диффузору.

    Для окончательной сборки дефлектора используют заклёпочные соединения

11. Конструкцию вставляют в наружное кольцо и крепят при помощи заклёпочных соединений. На этом сборку дефлектора ЦАГИ можно считать завершённой.

    Если точно следовать инструкции получается функциональный дефлектор

Таким же образом своими руками можно сделать дефлектор любого типа. Исключение составляют разве что вращающиеся конструкции, которые кроме жестяных работ требуют изготовления поворотного узла.

Видео: дефлектор ЦАГИ на дымоход своими руками

Особенности изготовления вращающихся отражателей

Поскольку изготовление вращающихся дефлекторов имеет ряд особенностей, рассмотрим подробнее, как построить усилитель тяги с поворачивающейся флюгаркой.

Для изготовления дефлектора с вращающейся флюгаркой понадобится проектная документация

В дополнение к инструментам и материалам, которые понадобятся для изготовления конструкции от ЦАГИ, следует добавить:

• длинную шпильку с резьбой М10-М12;
• отрезок стальной трубы Ø 30–50 мм;
• 2 подшипника с наружным и внутренним диаметром, который соответствует выбранной трубе и шпильке;
• болты М8 для крепления узлов вращения;
• гайки М10-М12 в количестве 8 штук;
• набор метчиков;
• ключи гаечные.

Если подходящей шпильки для изготовления оси усилителя тяги не нашлось, не отчаивайтесь. Её нетрудно сделать из стального прутка подходящего диаметра, воспользовавшись плашкой для нарезания метрической резьбы М10 или М12.

Дефлектору с флюгаркой можно придать вид диковинной птицы — всё зависит от фантазии и умений мастера

Начальные этапы работы не отличаются от изготовления статических дефлекторов. Сначала составляют чертёж, вырезают лекала и переносят их контуры на листовую сталь. Заготовки вырезают ножницами по металлу или электролобзиком. Шторку флюгарки собирают при помощи заклёпок. Единственное отличие заключается в том, что к корпусу потребуется прикрепить кронштейны, посредством которых отражатель будет зафиксирован на оси.

Далее работа идёт по другому сценарию:

1. Шпильку укорачивают так, чтобы её длины было достаточно для фиксации подшипников и корпуса отражателя.
2. На оси устанавливают подшипники. Расстояние между ними должно обеспечивать устойчивость и монолитность поворотного узла. Крепление узлов качения выполняют при помощи пары гаек, затянутых с достаточным усилием.
3. Отрезают нужный кусок стальной трубы. В местах, где будут размещаться подшипники, выполняют сверления и нарезают резьбу М8.
4. В трубе сверлят отверстия, к которым будут крепиться удерживающие кронштейны.
5. Из отрезка стальной полосы толщиной 1,5–2 мм и шириной 150–200 мм сгибают кольцо (муфту), соответствующее внешнему диаметру дымохода.
6. Из той же полосы нарезают четыре кронштейна, которыми кольцо будет крепиться к трубе поворотного устройства.
7. Отражатель крепят к оси с использованием двух пар гаек, которыми флюгарку фиксируют в верхней и нижней части.
8. Ось с подшипниками вставляют в трубу и фиксируют болтами М8.
9. На дефлектор устанавливают крепёжное кольцо. Для этого изготовленные кронштейны поочерёдно закрепляют на трубе поворотного узла и присоединительной муфты. На этом сборочные работы заканчиваются.

В процессе работы необходимо следить за состоянием смазки в подшипниках, иначе конструкция будет вращаться с трудом или вовсе заклинит.

Видео: дефлектор-флюгер своими руками

Установка дефлектора на дымоход

При монтаже дефлектора обязательно должен выполняться ряд условий, влияющих на эффективность его работы:

• в районах с порывистыми ветрами рационально использовать Н-образные усилители тяги;
• в северных регионах нежелательно устанавливать дефлекторы вращающегося типа;
• при установке круглого дефлектора на квадратную печную трубу изготавливают специальный переходник;
• усилитель тяги не рекомендуется монтировать там, где соседние постройки могут создавать аэродинамическую тень;
• устройство для усиления тяги должно обдуваться ветром с любого направления.

Для установки дефлектора можно воспользоваться двумя способами. В первом случае устройство для усиления тяги крепят непосредственно к печной трубе, используя хомуты, заклёпки или резьбовые соединения. Второй метод подразумевает присоединение дефлектора к специальному переходнику, внутренний диаметр которого позволяет попросту насадить устройство на дымоход. Последний способ удобно применять, если доступ к печной трубе ограничен или она имеет значительную длину.

Для фиксации дефлектора на печной трубе подойдёт металлический хомут подходящего диаметра

В общем случае монтаж дефлектора выглядит так:

1. Подбирают отрезок трубы, диаметр которого на несколько миллиметров превышает размер дымохода.
2. На расстоянии 10–15 см от торца заготовки проделывают отверстия под крепёж. Такие же сверления выполняют и в присоединительном патрубке отражателя.
3. Отверстия в трубе и дефлекторе совмещают, продевают сквозь них шпильки и с обеих сторон фиксируют гайками. В дальнейшем выступающие внутрь патрубка шпильки послужат упором для трубы дымохода.
4. Устройство поднимают наверх и насаживают на дымоход. Для окончательного крепления конструкции используют металлический хомут подходящего размера.

Для того чтобы устранить опасность подсоса воздуха, место стыка уплотняют базальтовой ватой, асбестовым шнуром или любым термостойким герметиком.

От того, насколько грамотно будет организована тяга в печной трубе, зависит не только экономичность и производительность теплового агрегата, но и безопасность ваших близких. Улучшить отвод отработанных газов сможет даже простой дефлектор, сделанный своими руками. Необходимо только придерживаться точных размеров и при изготовлении устройства для улучшения тяги проявить максимальную аккуратность и повышенное внимание.

• Автор: Виктор Каплоухий
• Распечатать

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками.

Оцените статью:

(6 голосов, среднее: 4.5 из 5)

Поделитесь с друзьями!

Scanning + Art Capture — Feather & Fox Print Co.

Первый шаг в репродукции изобразительного искусства — получить хорошую цифровую копию вашего оригинального произведения искусства. Мы можем помочь! Независимо от того, идет ли речь о прямом планшетном сканировании, оцифровке художественных фотографий или сканировании пленки, у нас есть варианты получения файла цифрового изображения ebst-качества из вашего оригинала.

Художественное сканирование обычно является лучшим способом оцифровать ваше оригинальное искусство. Любой относительно плоский оригинал будет хорошо сканироваться и обеспечивать максимально возможный уровень детализации цифрового изображения.

Мы можем сканировать практически в любом разрешении, но для типичного репродукции изобразительного искусства требуется изображение с разрешением 360 пикселей на дюйм при 100% исходном размере. Если мы знаем, что вам понадобятся увеличения, мы будем рады отсканировать ваш оригинал в любом месте от 200% до 800% (или в зависимости от того, что требуется для вашего проекта) без дополнительной оплаты.

Сканирование оплачивается по размеру, а для полной репродукции изобразительного искусства мы включаем до получаса нашего времени визуализации (стоимостью 40 долларов США!) с каждым сканированием. Это изображение означает, что вы получите цифровой файл, который был отретуширован для удаления пыли, царапин, волос и других искажений в вашем оригинале, а также полностью откорректирован по цвету с помощью нашего регулярно калибруемого профессионального программного обеспечения для сканирования и индивидуального процесса для достижения точной тональной и цветопередачи.

Оригинальное произведение искусства, которое либо сильно текстурировано, либо глянцево, либо уже оформлено за стеклом, требует художественной фотографии для процесса захвата, а не планшетного сканирования. Используя цифровую съемку с высоким разрешением с профессиональным студийным освещением с перекрестной поляризацией (поляризационные фильтры как на источниках света, так и на объективе), мы можем удалить все видимые блики с глянцевых, текстурированных или покрытых стеклом областей, которые в противном случае привели бы к потерям изображения. деталей и тональности.

Художественное изображение оплачивается по той же ставке, что и художественное сканирование, в зависимости от размера оригинала.

С помощью нашего процесса пакетного сканирования мы можем легко и быстро архивировать многие десятки или сотни оригинальных фотоотпечатков или документов размером от 3×5 до 8×10. Первоначальная плата начинается всего с 6 долларов плюс 0,25 доллара за сканирование.

Сканы могут быть автоматически загружены в Dropbox или Google Drive для вашего удобства.

В нашем профессиональном планшетном сканере мы можем использовать блок прозрачных пленок для пакетного сканирования смонтированных слайдов или пленочных негативов. Начиная с 30 долларов за 15 слайдов или негативов, мы можем сканировать около 30 за раз для увеличения до 8×12 или простых контактных листов.

Если есть отдельные кадры, которые стоит увеличить, у нас есть варианты и для этого с использованием другой технологии сканирования.

Так как мы начали предоставлять услуги по художественной печати еще до того, как цифровая фотография стала нормой, мы заранее вложили средства в лучший пленочный сканер, доступный в мире. Виртуальный барабанный пленочный сканер Imacon 949 устанавливает стандарт наиболее точного сканирования пленок с самым высоким разрешением.

При разрешении до 6000 точек на дюйм и выше мы можем получить 300 МБ+ 16-битных файлов из стандартных 35-мм кадров пленки.

Плата за сканирование составляет 0,50 долл. США/МБ для файла любого требуемого размера.

Наш последний вариант сканирования осуществляется с помощью нашего архитектурного плоттера. С помощью полноцветного 36-дюймового рулонного сканера мы можем легко создавать файлы TIF, JPG или PDF из инженерных и архитектурных чертежей или даже из гибких оригинальных произведений искусства, таких как рисунки графитом или акварелью!

Быстрое сканирование начинается с 6 долларов США за первую страницу.

Лазерное сканирование |HABS/HAER/HALS

Создание измеренных чертежей HABS/HAER/HALS на основе лазерного сканирования: плюсы и минусы использования лазерного сканирования для документации наследия

При записи исключительно больших конструкций, скульптурных объектов и труднодоступных объектов HABS/HAER/HALS использует лазерный сканер высокого разрешения. В то время как лазерное сканирование набирает обороты в области записи наследия, сканирование является лишь верхушкой айсберга, когда речь идет о создании исчерпывающей документации, полезной в таких мероприятиях, как реабилитация и исторические исследования. Таким образом, HABS/HAER/HALS дополняет лазерное сканирование ручным измерением, а после процесса сканирования использует программное обеспечение для переноса облаков точек в AutoCAD для создания двух- (а иногда и трехмерных) чертежей в соответствии со своими стандартами. Это необходимо, потому что роль чертежа HABS/HAER/HALS состоит в том, чтобы сделать сайт или структуру понятной для широкой публики, а также интерпретировать производственные процессы, модели использования и культурные ценности, заложенные в них. Измеренные чертежи не только легче понять, чем лазерное сканирование, но и обеспечивают долговременное сохранение информации. Библиотека Конгресса продолжает изучать устойчивые методы и форматы для «цифровых» записей, чтобы снизить значительные внутренние затраты, связанные с хранением и частым обновлением файлов, но на данный момент по-прежнему требует документации в печатном виде. Точно так же отсканированные данные не соответствуют Стандартам и рекомендациям министра внутренних дел для архитектурной и инженерной документации, требующим, чтобы документация была воспроизводимой и надежной в течение длительного времени, а также чтобы она была составлена ​​четко и лаконично.

Использование лазерного сканера

Для лазерного сканирования HABS/HAER/HALS использует Leica ScanStation2 из-за его универсальности. Он соответствует потребностям программ благодаря большому радиусу действия, относительно высокой скорости и способности выполнять полнокупольное сканирование. Также он легко вписывается в рабочий процесс большинства проектов, от памятников архитектуры и промышленных комплексов до инженерных сооружений и ландшафтов.

Преимущества использования лазерного сканера для создания документации

К преимуществам лазерного сканера относятся чрезвычайная точность, диапазон, который позволяет вести запись на труднодоступных высотах и ​​в труднодоступных местах, а также потенциальная экономия времени в полевых условиях. Таким образом, он незаменим для измерения конструкций, которые в противном случае потребовали бы сложных и дорогостоящих средств доступа или которые небезопасны и с недостижимой ранее точностью. Точность облака точек может выявить малейшее отклонение стены или, в зависимости от настройки разрешения, вариации, такие как трещины и другие дефекты, что делает его полезным инструментом мониторинга для консервации.

Минусы использования лазерного сканера для создания документации

Основным недостатком лазерного сканера является то, что он не может регистрировать элементы, которые скрыты соседними объектами, растительностью или иным образом за пределами диапазона его облака точек, такие как вершины или днища конструкций. Кроме того, поскольку сканер записывает по отражательной способности, ему очень трудно обнаруживать элементы темного цвета. Точно так же он не может фактически «читать» строительный материал или различать тонкости возраста и технологии строительства; эти различия должны быть отмечены регистратором. Сканер также обычно менее эффективен и экономит время, чем ручное измерение, когда дело доходит до записи архитектурных деталей и планов этажей. Если не используются специальные сканеры высокой плотности, изображение облака точек приводит к неопределенной кромке, что затрудняет точное измерение сложных формованных профилей. Чтобы записывать планы с помощью лазерного сканера, каждую комнату необходимо сканировать отдельно, обязательно захватывая промежуточные пространства, чтобы можно было точно зарегистрировать отдельные наборы облаков точек. Однако он эффективен при измерении планов больших открытых пространств, таких как зрительный зал. То же самое относится и к измерению конструкций меньшего размера; установка оборудования и создание сканов в различных местах, необходимых для регистрации всех элементов, занимает гораздо больше времени, чем простое измерение вручную.

Необходимость долгосрочного сохранения

Программы HABS/HAER/HALS и Библиотека Конгресса требуют, чтобы документация производилась на прочных материалах для обеспечения долгосрочного сохранения информации. Это означает потребность в печатных копиях, таких как майларовые, пергаментные или архивные чертежные листы, полевые заметки, написанные от руки на миллиметровой бумаге, широкоформатные фотонегативы и исторические отчеты на архивной высокосортной бумаге, а не полагаться исключительно на электронные документы. среды. Перспективные технологии записи, такие как цифровая фотография и лазерное сканирование, обещают сэкономить время и деньги, но в настоящее время им не хватает постоянства и, в значительной степени, качества традиционных носителей, используемых для создания записей HABS. Опасения по поводу катастрофической потери файлов и внутренних затрат, связанных с частой передачей или обновлением электронных файлов для поддержания их актуальности и защиты от коррупции, также остаются сдерживающим фактором. Библиотека Конгресса, другие правительственные учреждения и специалисты в области изобразительного искусства из частного сектора продолжают изучать устойчивые методы и форматы для «цифровых» записей (а также для файлов САПР или лазерного сканирования). Однако широкий спектр проприетарного программного обеспечения и оборудования делает его непрактичным и дорогостоящим; Библиотека не принимает цифровые материалы, созданные не с использованием программного обеспечения с открытым исходным кодом. Таким образом, хотя лазерное сканирование имеет жизненно важное значение для полевых работ HABS, оно не используется для формальной документации. Еще предстоит смириться с тем фактом, что лазерное сканирование, в отличие от ручного измерения, не дает полевых заметок, которые HABS всегда считал необходимыми для проверки чертежей и источника более подробной информации.

Выводы

HABS/HAER/HALS не использует исключительно лазерное сканирование для записи, но всегда сочетает его использование с ручным измерением для получения полной и достоверной документации.
