Дренажный канал — Дренаж — Линейные дрены

Использование и классы

Линейный дренаж относится к системам, которые дренируют по всей своей длине, а не в одной конкретной точке, как в овраге.Большинство из них представляют собой вариации на тему закрытого канала, как правило, с U-образным поперечным сечением и некоторой формой решетки наверху.

Доступен огромный ассортимент, от простых полимербетонных блоков длиной полметра или метра для частных проездов до блоков из нержавеющей стали для медицинских помещений или помещений для приготовления пищи и комбинированных систем бордюров и дренажа.

Они бывают разных размеров, от элементов глубиной 50 мм для водостока с крыши до водостоков на автомагистралях глубиной 250 мм, и из постоянно расширяющегося диапазона материалов, включая полимербетон, бетон для мокрого прессования. , HDPE и нержавеющая сталь.Конечное использование слива определит, какой тип наиболее подходит для конкретного применения.

Классы нагрузки

Доступно 6 «классов нагрузки», соответствующих европейскому стандарту DIN 19580 (эквивалент BS не существует), и они показаны в таблице выше.

Обратите внимание, что общий рейтинг класса линейного слива зависит от того, соответствуют ли канал и решетка этим испытательным нагрузкам, а «вся конструкция» предполагает класс нагрузки более слабого компонента. Таким образом, решетка класса D на канале класса B будет иметь в целом рейтинг только класса B.

Существует два основных типа: со встроенным водопадом и с водопадом постоянной глубины по всей длине, поэтому их необходимо укладывать на водопад. Агрегаты со встроенным водопадом, как правило, используются для дренажа больших плоских площадей, таких как автостоянки, грузовые дворы, аэропорты и т. Д., А тип с «обычной глубиной» используется для дренажа небольшой длины и на участках с водостоком. естественный уклон или водопад.

Решетки:

Можно с уверенностью сказать, что решеток больше, чем типов каналов. Независимо от области применения и бюджета, решетки найдутся подходящие, начиная с дешевых оцинкованных решеток класса A, которые входят в стандартную комплектацию каналов, продаваемых в навесах для дома, через сверхпрочный пластик (полипропилен), высокопрочный чугун, нержавеющая сталь, полимерные смолы и фрезерованный алюминий.

Решетки обычно имеют длину, соответствующую длине сопутствующего канала, обычно 500 мм или 1000 мм, с одним или двумя блоками на каждый канал.

Решетки имеют такую ​​же прочность, как и каналы (см. Таблицу 1 выше), поэтому канал класса C должен иметь решетку как минимум класса C.Размещение решетки с более низким рейтингом на канале, например, решетки класса B на канале класса D, дает готовому устройству более низкий рейтинг прочности, то есть в этом примере готовый слив будет иметь рейтинг B, несмотря на то, что канал имеет рейтинг. как класс D.

Для более увесистых металлических решеток обязательно стоит выбрать тип с запорным механизмом. Кажется, что у каждого производителя есть своя собственная система запирания с защитой от воров для своих элитных продуктов, но большинство из них полагаются на какой-то способ прикрепить решетку к каналу и, таким образом, обезопасить их от металлических бандитов, рыщущих по нашему городу. и центры городов по ночам в поисках всего, что они могут «взвесить».

Самая распространенная система запирания — это запорная планка, которая скользит в углубление внутри канала, которое затем использует болт для фиксации решетки на запорной планке. Обычно к каждому решетчатому элементу прикрепляют два таких запорных стержня.

Дешевая решетка класса А, вероятно, была не лучшим выбором для этого водостока за дверью, где загружают и выгружают пивные бочонки!

Принадлежности и приспособления

Соединить линейные дренажные каналы одной прямой линией относительно просто и просто, но как насчет изгибов, углов, углов и соединений? Многие из доступных сейчас систем предлагают стандартные угловые блоки 90 °, а также блоки с тройником 90 °.Некоторые диапазоны включают единицы радиуса для укладки на указанные дуги или предлагают изготовленные на заказ углы. Если ваш проект включает в себя несколько таких фитингов, вам следует проконсультироваться с производителями, чтобы определить, какие фитинги доступны в различных диапазонах на рынке.

В некоторых проектах допустимо срезать такие углы путем резки блока каналов с помощью бензопилы. Важно, чтобы смежные концы обоих каналов, встречающиеся под углом, были обрезаны до угла скоса, чтобы обеспечить сохранение ширины канала и отсутствие зазоров в канале.Полученный шов следует заделать подходящим герметиком, например полисульфидом или силиконовым каучуком, для сохранения водонепроницаемости.

Требования к расчету

Существует стандартное уравнение, используемое для расчета требований к линейному дренажу, основанное на нормах дождя (r мм / час) и размере осушаемой площади (A м²).Пропускная способность (Q) измеряется в литрах в секунду и рассчитывается таким образом ….

Q = (A x r) / 3600

В Великобритании используется типичная интенсивность дождя (r) 75 мм в час, поэтому для покрытия площадью 120 м² ……

Q = (120 x 75) / 3600 = 2,5 литра в секунду

Это означает, что линейный сток для рассматриваемого здесь небольшого проекта должен иметь пропускную способность не менее 2,5 л / с, что вполне соответствует возможностям большинства систем.Некоторые из более крупных коммерческих систем способны обрабатывать потоки 200–1000 литров в секунду и более.

Однако мозговая работа еще не закончена. Пропускную способность любого заданного линейного слива можно рассчитать с помощью другого уравнения, которое учитывает размеры канала, шероховатость материала и уклон. Это уравнение выходит за рамки этих страниц, и обычно оно не требуется, поскольку производители предоставляют полную техническую поддержку для своих продуктов и имеют таблицы и графики, которые можно использовать для определения правильного слива и градиента для любой заданной пропускной способности. требование.Если у вас есть тротуар площадью 250 м² или более, мы рекомендуем вам связаться с одним из производителей, перечисленных на страницах с ссылками, для получения дополнительной информации.

Для небольших работ, таких как тротуар площадью 120 м², использованный в приведенном выше примере, обычно можно предположить, что стандартный канал глубиной 100 мм имеет пропускную способность около 4-5 л / с даже при относительно небольших уклонах, таких как 1 к 300. , и поэтому подходят для большинства тротуаров площадью 200 м² или меньше.

Для проектов по укладке дорожного покрытия внутри дома эти готовые устройства можно легко приобрести у уважаемых поставщиков, таких как наш предпочтительный поставщик, дренажный канал.co.uk по цене менее 20 фунтов стерлингов за метр идеально подходят для использования на порогах гаражей или в местах, где вы хотите помыть автомобиль, фургон, лодку или что-то еще. Однако одно предупреждение; Типы «недорогих» линейных водостоков, которые можно получить из цепочек «сделай сам», как правило, имеют дешевые, тонкие, дрянные решетки, поставляемые с ними. Подлинно хороший поставщик сможет поставить линейный слив с решеткой для тяжелых условий эксплуатации класса B, как указано в таблице выше.

Фугование

Линейные трапы являются секционными, поэтому между соседними агрегатами имеется стык.Многие типы включают ту или иную форму соединения внахлест, так что отрезки канала имеют разные «охватываемый» и «охватывающий» конец, обычно это какая-то форма шипа и канавки. Эти стыки можно оставить «сухими» в большинстве небольших приложений, поскольку они со временем запечатываются илом и детритом, но их следует герметизировать подходящим силиконовым или полисульфидным герметиком, если водонепроницаемость является проблемой.

Другие системы, как правило, большие дренажные системы для тяжелых условий эксплуатации, используют полисульфидный, силиконовый или битумный герметик между соседними блоками для образования водонепроницаемого соединения, и этот метод соединения также используется, когда участок дренажа разрезается по размеру, таким образом потеря совместных возможностей «перекрытия».В некоторых специализированных областях применения, например, в зонах обработки химикатов или в зонах приготовления пищи, непрерывные или бесшовные сливы могут изготавливаться по индивидуальному заказу в соответствии с требованиями конкретного проекта.

Подключение к канализации

Очевидно, что линейный сток должен куда-то выходить, и в этом разделе рассматриваются некоторые из наиболее распространенных методов, используемых для соединения линейного стока с канализационной системой поверхностных вод.

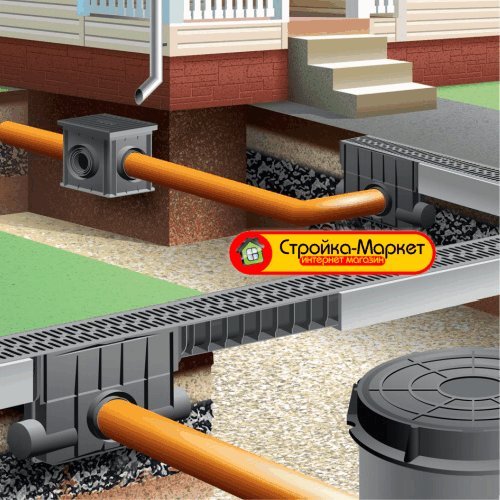

В небольших домашних условиях линейный слив обычно соединяется с основным канализационным каналом через торцевую заглушку соединения трубы или нижнюю выпускную секцию.Оба эти метода позволяют преобразовать дренаж из линейного дренажа в стандартную круглую канализационную трубу, которая заглублена под землю и подключена к системе SW, как описано на странице дренажа прокладки.

Для более крупных проектов доступны специальные водоотводящие устройства и иловые ящики, соответствующие ассортименту каждого производителя. Они разработаны, чтобы справляться с самыми сильными потоками и подключаться к дренажам различных размеров и типов. Подробное описание широкого спектра иловых ящиков, грязеуловителей, жироуловителей и других фитингов, доступных в каждом диапазоне, выходит за рамки этих страниц, и мы предлагаем вам связаться с производителями, указанными на странице ссылок, или поговорить с поставщиком специального линейного канала, например как дренажный канал.co.uk.

Некоторые линейные каналы имеют простые «выбивные» отверстия в основании каждой секции, которые можно удалить постукиванием молотком (как показано напротив) или распиливанием, чтобы обеспечить легкое соединение с подповерхностной трубой. В приведенном ниже примере канал Clark-Drain 400 подключен к 100-миллиметровой трубе из ПВХ через фитинг с защелкой. Хотя фитинг с ловушкой не является обязательным при установке в систему SW, в данном случае он использовался для устранения любых проблем с запахами и канализационными газами, исходящими из канализации.

После присоединения к трубе канал укладывается на бетонную подушку и опускается до необходимого уровня.

Щелкните здесь, чтобы получить подробное руководство по установке линейной системы дренажа Aco Drive Drain на подъездной дороге к жилому дому.

Строительство

Метод строительства в целом идентичен для большинства форм линейного дренажа. Их необходимо уложить на бетонное основание C25 толщиной не менее 100 мм, а затем загнуть в зависимости от типа используемого покрытия.В качестве альтернативы их можно укладывать на слой раствора толщиной 12-40 мм поверх подготовленной бетонной дорожки.

Ниже показаны три конструкции, которые в сочетании с приведенной выше покрывают большинство обычных типов мощения; Обратите внимание, что толщину бетонной основы, возможно, потребуется увеличить для классов D, E и F, в зависимости от условий площадки и конечного использования.

Обратите внимание, что канал и решетка находятся на 3-5 мм ниже уровня дорожного покрытия, чтобы вода могла попасть в канализацию.Это стандартная практика для всех дренажных фитингов, которые, как правило, устанавливаются на жесткое основание или основание (например, бетон), которое вряд ли осядет, тогда как многие формы мощения включают несвязанный слой или подслой, который со временем может осесть. хоть немного. При наличии дренажного фитинга, который на несколько миллиметров ниже, чем дорожное покрытие, даже если возникнет небольшая осадка дорожного покрытия, поверхностная вода все равно сможет попасть в канал / овраг / бункер.

Каналы укладываются на подготовленное основание и стучиваются до уровня с помощью небольшого тротуара или резинового молотка.После того, как все каналы проложены, их загибают, чтобы они не двигались, затем подключают к системе поверхностного водоснабжения одним из методов, показанных выше, и, наконец, устанавливают решетки.

На фотографии напротив показан типичный линейный водосток класса B, укладываемый на бетонное основание и наклоненный в обе стороны. Пластиковая решетка класса B, подходящая для случайного движения, была установлена ​​на блоке канала вместе с запорной планкой.

Полная инструкция по установке аналогичного канала у порога гаража находится на отдельной странице.

Детализация блочного тротуара

Если линейный дренаж проходит через площадку, вымощенную блоками, дорожное покрытие следует подвести прямо к краю канала, как показано выше, вместо того, чтобы допускать использование «галтели» из бетона или раствора между дорожным покрытием и каналом. . Во многих случаях для добавления деталей вокруг линейного водостока используется ряды, которые могут быть размещены в том же блоке или контрастного цвета, в зависимости от схемы. Как вариант, блочный узор можно сохранить вплоть до края канала.

Огромное спасибо дренажу-channel.co.uk за спонсирование этой страницы и за то, что сделали все это возможным.

Пожалуйста, учитывайте их при покупке линейных желобов для вашего проекта

SUDS Страницы

Руководство для начинающих по системам линейного дренажа

Если вы когда-нибудь задумывались, в чем разница между дренажем из канала, дренажем из щелевого канала и линейным дренажем, или они одно и то же, вы не одиноки.Вот полезное руководство по различным типам доступных систем управления поверхностными водами.

Что такое системы управления поверхностными водами и линейного дренажа?

Управление поверхностными водами — это процесс управления водными потоками, захватывающими землю для предотвращения наводнений. Затопление поверхностных вод происходит, когда интенсивные дожди превышают возможности дренажа. Хорошее управление поверхностными водами — это гарантия того, что дождь может эффективно стекать через окружающую среду.

Существует ряд различных методов, используемых для управления стоком поверхностных вод, в том числе линейные дренажные системы, такие как дренаж каналов и щелевые дрены, традиционные овраги, каналы с открытой тарелкой и дренажные дренажные системы.Канальный дренаж, линейный дренаж и щелевой дренаж часто используются как синонимы для описания линейных дренажных систем, но между ними есть явные различия. В совокупности все они представляют собой системы линейного дренажа, что означает, что они собирают поверхностные воды по всей своей длине, в отличие от традиционных оврагов, которые собираются в отдельных небольших точках.

Что такое дренаж канала?

Канальный водосток — это тип линейного водостока, предназначенный для отвода большого количества воды с мощеной, асфальтированной или бетонной площадки.Это общий термин для линейных систем, которые включают канал вместе с входной деталью, встроенной в построенную поверхность.

Ключевые отличия включают:

• Обычно состоит из открытого канала , крышки и съемной решетки
• Канал длиннее, чем ширина, с таким размером поперечного сечения, чтобы удерживать поток от соответствующей поверхности, окружающей установку
• Дренажные каналы обычно представляют собой структурные элементы, которые являются неотъемлемой частью производительности системы, но могут быть или не выдерживать нагрузки без требуемой детали окружения

Корпус канала этих систем может быть изготовлен из полимербетона, бетонной пластмассы или стали.Решетка может быть изготовлена ​​из полипропилена (пластика), ковкого чугуна, чугуна, нержавеющей стали, пластичной нержавеющей стали, оцинкованной стали, алюминия или бетона / камня. Решетки также могут быть защитными для пяток (для предотвращения застревания каблуков в решетке), перфорированными, щелевыми, декоративными, твердыми и проницаемыми.

можно использовать на дорожках и проездах, на автостоянках, в коммерческих помещениях, бассейнах, спортивных площадках и во многих других местах.

Что такое слот для слива?

Щелевой дренаж — это еще один тип линейного дренажа, также предназначенный для сбора поверхностных вод.Щелевой слив отличается от традиционного тем, что в нем нет съемной решетки. Его узкая конструкция прорези также означает, что он менее заметен при установке, что предпочтительнее, когда вы хотите добиться великолепного эстетического результата.

Ключевые отличия включают:

• не имеет ли какой-либо съемной решетки
• Слот описывает его внешний вид в земле, делая его менее навязчивым и обеспечивая более эстетичный вид
• Часто используется в зонах с большой нагрузкой, где важно исключить подвижные части.
• Более совершенные формы щелевых систем, хотя сами по себе не несущие нагрузки, представляют собой формовщики, которые облегчают строительство «непрерывного» покрытия.


Как и в случае систем каналов, материалы, используемые для изготовления щелевых водостоков, могут варьироваться от полимербетона до пластика и стали.

можно использовать на проездах и проездах, на автостоянках, в коммерческих помещениях, аэропортах, портах и ​​во многих других местах.

Зачем использовать щелевой сток вместо стандартного стока канала?

Вот некоторые из ключевых преимуществ щелевого слива по сравнению с канальным каналом:

1. Изящный дизайн
   В отличие от дренажного канала, который шире и покрыт толстыми решетками, щелевые дренажные каналы намного уже и меньше видимого материала. Менее навязчивый дизайн делает их более эстетичными.
2. Более экономически выгодно
   Считается, что с точки зрения обслуживания щелевые дренажные отверстия намного проще чистить. Поскольку вам нужно очистить только сам слив, не беспокоясь о снятии решетки и ее очистке, на очистку уходит меньше времени, что позволяет сэкономить на расходах.
3. Контроль запаха
   Дренажные каналы имеют гораздо более широкие каналы, и часто они также не имеют уклона, что означает, что со временем может накапливаться стоячая вода и осадок, что приводит к неприятным запахам.Поскольку их сложнее чистить, также существует вероятность того, что остатки отходов будут удалены не полностью.
4. Меньше замен
   Со временем решетки могут начать изнашиваться и подвергаться коррозии, что снижает их эффективность в защите вашей дренажной системы. При использовании щелевой системы решетки не требуются, поэтому вам не нужно беспокоиться об их состоянии.
5. Безопаснее
   Тяжелая природа решеток в канальных дренажных системах означает, что их трудно удалить, а неправильное выполнение может привести к травмам.Решетки также могут сломаться из-за износа или из-за слишком большой нагрузки на них.

Компания Cotterill Civils поставляет широкий спектр систем управления поверхностными водами. К ним относятся как канальный дренаж, так и щелевые дренажные системы от некоторых ведущих производителей Великобритании.

Для просмотра наших продуктов для управления поверхностными водами. кликните сюда.

Обратитесь к нашей команде специалистов, чтобы получить консультацию экспертов о том, какая система лучше всего подходит для вашего приложения. Позвоните нам сегодня по телефону 0121 351 3230

Полное руководство по дренажным системам траншей 101

По данным Института страховой информации, каждый 50-й домовладелец предъявляет претензии в связи с повреждениями, причиненными водой, ежегодно.Средние расходы по этим претензиям составляют ошеломляющие 6 965 9000 долларов США5.

К счастью, многие случаи повреждения водой можно предотвратить. Фактически, траншейных дренажей может сыграть значительную роль в этом предотвращении.

Прочтите, чтобы узнать больше о системах дренажа траншей . В этом руководстве рассматриваются их основные функции, типы и преимущества, чтобы вы могли выбрать лучший вариант для своего приложения Commercial , муниципального или жилого .

Проблемы с дренажом взлетно-посадочной полосы аэропорта можно решить за счет дренажа траншей

Что такое траншейный дренаж?

Траншейный дренаж — это линейный дренаж , используемый для улавливания, сбора и транспортировки воды от исходного места к выходному отверстию или водосборному бассейну.

Эти линейные сливы состоят в основном из каналов , заглушек , выходных отверстий , решеток , сборных бассейнов и некоторых других монтажных принадлежностей.

Канал включает: бетон, армированный волокном, полимербетон, нержавеющую сталь и полиэтилен высокой плотности.

Решетка включает: ковкий чугун, чугун, оцинкованную сталь и полимер.

Технические характеристики можно посмотреть здесь .

Что такое траншейные дренажные системы?

Траншейные дренажные системы — это линейные системы поверхностного дренажа , используемые для удаления воды из мест, где она склонна собираться.Эти водостоки можно установить внутри или снаружи вашего дома или офиса.

Общие внутренние места для дренажа траншей включают душевых , бассейнов и гаражей . Общие внешние местоположения включают:

Желоба также важны в промышленности, сельском хозяйстве и государственном планировании. На дорогах общего пользования канализационные стоки удаляют воду после проливных дождей. На промышленных объектах и ​​других рабочих площадках канализационные дрены удаляют воду и другие жидкие отходы, производимые машинами.В учреждениях, где ухаживают за животными, траншейные дренажные канавы могут защитить будки или стойла от отходов.

Как работают дренажные системы траншей?

Во всех случаях линейных дренажа полагаются на силу тяжести , чтобы отводить воду от мест, где она собирается. Таким образом, работая с установщиком над проектированием дренажной системы траншеи , вам необходимо обсудить , участок , уклон и шириной .

Дренажные каналы траншей из ПНД имеют анкеры для арматуры для предотвращения всплытия

Участок относится к длине вашей дренажной системы, которая должна проходить через область бассейнов с водой.

По этой длине или по длине траншея также должна будет постепенно спускаться к месту захоронения. В зависимости от типа выбранной системы и места ее установки установщики могут:

• Сделайте этот откос вручную на месте
• Построить из предварительно наклонных участков
• Положитесь на естественный уклон грунта, который уже засыпан

Если вы устанавливаете линейную дренажную систему на участке, где уже есть уклон, вы можете выбрать нейтральный траншейный поезд .Нейтральные каналы также могут быть необходимы, когда ограничения глубины не позволяют установить более глубокие каналы.

Т-образное соединение с пересечением для наклонной дренажной системы пивоварни

Однако, когда они могут быть установлены на ровных участках, траншейные дренажные системы с уклоном имеют определенные преимущества. В то время как нейтральные каналы по-прежнему дренируют большинство плоских участков, наклонные дренажные каналы увеличивают скорость. Они также предотвращают накопление мусора, который может привести к засорам.

Наконец, эффективность траншейной дренажной системы зависит от ее ширины. Общая ширина составляет 5 дюймов, 6 дюймов, 8 дюймов и 12 дюймов. Более широкие каналы увеличивают скорость потока и могут пропускать больше воды. Таким образом, ширины канала 5-8 дюймов обычно достаточно для умеренного объединения. Двенадцатидюймовые каналы лучше подходят для участков со значительными проблемами дренажа.

В конечном итоге, дренаж траншеи предназначен для отвода воды на свалку. Следовательно, вам также необходимо учитывать ширину и расположение выпускной трубы, чтобы обеспечить надлежащий отток.

При выборе материалов для линейного слива эксперт может помочь вам определить варианты, которые наилучшим образом соответствуют вашим потребностям.

Преимущества траншейных дренажных систем

Дренажные системы защищают и улучшают вашу собственность различными способами.

Во-первых, они защищают вашу собственность от повреждений водой . Вода в лужах на улице может повредить газон. Если он собирается регулярно, он также может просочиться в фундамент вашего дома и вызвать внутренние и структурные повреждения.

На потенциально скользких поверхностях, таких как палубы бассейна и террасы , дренаж траншей также повышает безопасность. Быстрый отвод воды снижает опасность скольжения . Это верно — и важно — при любой погоде. Зимой вода в лужах замерзает, образуя опасно обледеневшие поверхности.

Мощеные поверхности вокруг вашей собственности также имеют тенденцию служить дольше, если в них используется траншейный дренаж. К ним относятся внешних поверхностей , таких как проезды и тротуары, и внутренние поверхности, такие как полы подвала и гаража.Подобно тому, как объединенная вода может просачиваться и ослаблять структуру вашего дома, объединенная вода может просачиваться и ослаблять мощеные поверхности. Дренаж траншеи предотвращает скопление .

Повышение безопасности при использовании траншейных поездов также включает санитарные меры. Бассейн с водой может привести к повреждению имущества и травмам. Однако стоячая вода также является питательной средой для комаров, бактерий, вирусов и паразитов. Установка траншейной дренажной системы может помочь избежать этих опасностей для здоровья в вашем доме.

Хотя вы их не видите и, следовательно, воспринимаете как должное, траншейные дренажные системы, наконец, защищают вас на дорогах общего пользования. После проливных дождей, лужи на шоссе, дорогах и мостах. Дренажные канавы удаляют эту воду и снижают риск аквапланирования.

Глубина канала и размеры дренажа с уклоном

Терминология и альтернативы дренажа траншеи

Изучая варианты дренажа траншеи, вы можете обнаружить, что некоторые термины взаимозаменяемы.К ним относятся «дренаж канала », «дренаж канала » и «дренаж линии ». Каждый из этих терминов описывает дренажную систему, которая удаляет воду через желоб — или открытую траншею — со съемными решетками.

Французские водостоки и щелевые водостоки иногда путают с траншейными стоками. Хотя у них схожие цели, их структуры различны.

Французская дренажная конструкция закапывает перфорированную трубу, окруженную гравием, в канале. Подобно дренажу траншеи , эта конструкция собирает и удаляет воду из области, где она образуется.

Щелевые дренажные отверстия также удаляют скопившуюся воду. Однако они используют щели в тротуаре, которые соединяются с подземными трубами. В отличие от желобов, щелевые желоба не имеют съемных решеток.

Другими вариантами удаления поверхностных вод являются дренаж для водосборного бассейна и дренаж для оврагов .

Водосливы аналогичны линейным водостокам в использовании съемных решеток. Однако решетки дренажного бассейна обычно квадратные или круглые.Таким образом, они покрывают гораздо меньшую площадь поверхности, чем линейный дренаж из траншеи.

Дренажные дренажи также требуют более глубоких земляных работ для установки. Кроме того, их сложнее обслуживать. В то время как дренажные трубы траншеи относительно доступны, дренажные трубы водосборного бассейна — нет. Эта проблема усугубляется тем фактом, что стоки водосборных бассейнов более подвержены засорению. По этой причине водосборные бассейны, как правило, менее эффективны при удалении скопившейся воды.

Типичный вход в водосборный бассейн

Дренажные желоба также могут быть оборудованы встроенными или бесшовными уловителями для сбора мусора перед выпуском.

И, наконец, трапа для водосборных бассейнов являются одними из самых простых вариантов дренажа.Они состоят из широкой неглубокой канавы, выстланной травой, камнями или другим почвенным покровом. Подобно линейным водостокам, эти канавы собирают воду и уносят ее. Однако канализационные стоки могут быть перекрыты стоком от сильных штормов . Они также менее эффективны в предотвращении загрязнения почвы бактериями и химическими веществами в сточных водах.

Какие у меня варианты дренажа траншеи?

После того, как вы решили, что желоб из траншеи лучше всего соответствует вашим потребностям, вам нужно найти лучший дренаж для вас.

Линейные трапы изготавливаются из разных материалов для разных областей применения. Два основных типа включают дренаж траншеи из бетона и дренаж траншеи из полиэтилена высокой плотности (HDPE) или полимера .

Бетонные желоба

Для участков, которые выдерживают значительные и продолжительные весовые нагрузки, включая движение автотранспорта, бетонные траншеи могут быть хорошим вариантом. Бетонные желоба могут быть монолитными или сборными.

Водосточные системы для бетонных траншей

Монтируемые на месте дренажные системы траншей — это оригинальные дренажные системы траншей. Однако они также являются одними из самых трудоемких и дорогих.

Как и любая дренажная система из траншеи, строительство дренажной системы из бетонной траншеи на месте требует, во-первых, рытья траншеи. После того, как траншея выкопана, монтажники выстраивают ее деревянным каркасом перед заливкой бетоном. Этот процесс занимает много времени, что значительно увеличивает затраты на рабочую силу.

Поскольку эти водостоки изготовлены вручную, их наклон может также отличаться. Это может повлиять на дренаж, поскольку дренажные системы траншей полагаются на силу тяжести для удаления скопившейся воды. Более широкие трубы в этих системах также могут способствовать скапливанию мусора, что, в свою очередь, замедляет дренаж.

Наконец, бетон — пористый материал. Таким образом, он впитывает воду. Это означает, что дренажные канавы из бетонных траншей могут оказаться не столь эффективными в удержании загрязняющих веществ из почвы. Они также могут со временем нуждаться в ремонте или корректировке по мере того, как бетон разрушается.Исправление может быть трудным и требовать много времени.

Траншейные желоба из сборного бетона имеют структуру, аналогичную монолитным системам. Однако бетонные траншеи в этих системах изготавливаются на заводе и доставляются к месту установки секциями. Эти сборные детали сокращают время установки и затраты на рабочую силу, но производственные затраты могут быть выше. Поскольку они не сформированы вручную, они также имеют более равномерный наклон.

Как и водостоки из бетонных траншей, сборные системы способны выдерживать значительный и устойчивый вес. Вот почему для дренажа траншей на дорогах общего пользования используются бетонные материалы. Траншейные трапы, рассчитанные на вилочные погрузчики, также могут выдерживать нагрузки, создаваемые тяжелой строительной техникой.

Также, как и монолитные системы, сборные бетонные желоба могут позволить воде просачиваться в почву. Они также подвержены эрозии и со временем могут нуждаться в ремонте или корректировке.

Однако в большинстве дренажных желобов из бетона для тяжелых условий эксплуатации используется фибробетон.В этой конструкции бетон укрепляют волокна из стали, стекла и других синтетических и натуральных материалов. Это предотвращает растрескивание, рассыпание, разрушение, разрушение и эрозию. Это также снижает проницаемость, что предотвращает загрязнение почвы. Ознакомьтесь с техническими характеристиками здесь.

Ресурсов:

1. Каталог
2. Руководство по установке

Траншейные желоба из полиэтилена высокой плотности (HDPE)

Подобно сборному бетону траншейные дренажные системы, HDPE или полимер , траншейные дренажные системы изготавливаются на заводе и доставляются к месту установки по частям.Трубы, используемые в желобах из полиэтилена высокой плотности, изготовлены из легких, но очень прочных полимеров.

Этот легкий материал означает, что монтаж стал проще и быстрее. Это также имеет тенденцию быть более рентабельным.

Важно отметить, что если вы собираетесь установить линейный полимерный водоотвод на поверхности, которая выдерживает вес автомобиля, вам необходимо укрепить его бетонным ограждением.

Полимерные трубопроводы с бетонной оболочкой сочетает в себе превосходные несущие свойства бетона с непроницаемостью пластика.

Полимерная обвязка также не впитывает воду. Это значит, что сами трубы долговечные. Кроме того, это означает, что вода или отходы, содержащие бактерии, химические вещества и другие токсины, не достигают почвы. Поэтому полимерные желоба особенно полезны в промышленных условиях. Ознакомьтесь с техническими характеристиками здесь.

Ресурсов:

1. Каталог
2. Руководство по установке
3. Деталь корпуса
4. Детализация уклона

Решетчатые материалы

Используется ли бетонная или полимерная обвязка, ваша новая линейная дренажная система также потребует решетчатого покрытия.Материалы решеток включают чугун, высокопрочный чугун, оцинкованную сталь и нержавеющую сталь.

Решетка чугунная

Чугун и высокопрочный чугун — это экономичные и долговечные варианты решеток для дренажа траншей. Они также предлагают все более декоративных вариантов.

Поскольку решетка является частью дренажной системы траншеи, которую вы чаще всего увидите, внешний вид является важным фактором. Необработанный чугун естественно ржавеет.В результате со временем он приобретает красноватый оттенок. В конце концов, эта ржавчина может потечь и обесцветить окружающий бетон.

Покрытие чугунной решетки порошковой или эпоксидной краской может предотвратить появление ржавчины, по крайней мере, на время. Когда эстетика имеет значение, порошковое покрытие и эпоксидная краска также могут помочь вам согласовать решетку с окружающей поверхностью.

Из двух материалов эпоксидная краска имеет тенденцию быть более прочной. Тем не менее, исследования продолжают делать успехи в долговечности и экологичности обоих покрытий.Тем не менее, любые изменения цвета со временем изнашиваются. Таким образом, они требуют дополнительного обслуживания.

Если способность решетки выдерживать значительный вес или удар так же важна, как и ее внешний вид, можно рассмотреть ковкий чугун. Решетки из ковкого чугуна сочетают в себе эстетику железа и прочность стали.

Декоративные решетки из высокопрочного чугуна

Нержавеющая сталь и оцинкованная сталь обладают высочайшими характеристиками.Они также устойчивы к ржавчине, сохраняя свой серебристый вид в большинстве условий.

Если вы выберете стальную решетку, имейте в виду, что некоторые типы все еще могут вступать в реакцию с солью и кислотами в дождевой воде или воде бассейна. Оцинкованная сталь и некоторые марки нержавеющей стали плохо выдерживают длительное воздействие соленой воды. Противообледенительные химикаты также могут повредить оцинкованную сталь. Таким образом, вам может потребоваться выбрать другую марку стали для решетки в сливном отверстии для душа, чем для решетки на подъездной дорожке или на террасе у бассейна.

Многие домовладельцы считают, что блестящий вид нержавеющей стали хорошо сочетается с элегантным современным дизайном в их домах. Он также может дополнять светлый бетон и другие мощеные внешние поверхности. Нержавеющая сталь используется в таких отраслях, как пивоваренных заводов , химической обработки , пищевых продуктов и напитков и т.п.

Оцинкованная или нержавеющая сталь труднее лить, чем другие материалы. Таким образом, решетки, как правило, включают в себя более простые узоры из пазов, стержней или отверстий.

По мере того, как вы разбираетесь с различными вариантами и соображениями — от эстетических до функциональных, эксперт по дренажу траншей может помочь вам выбрать материалы, которые лучше всего подходят для ваших нужд.

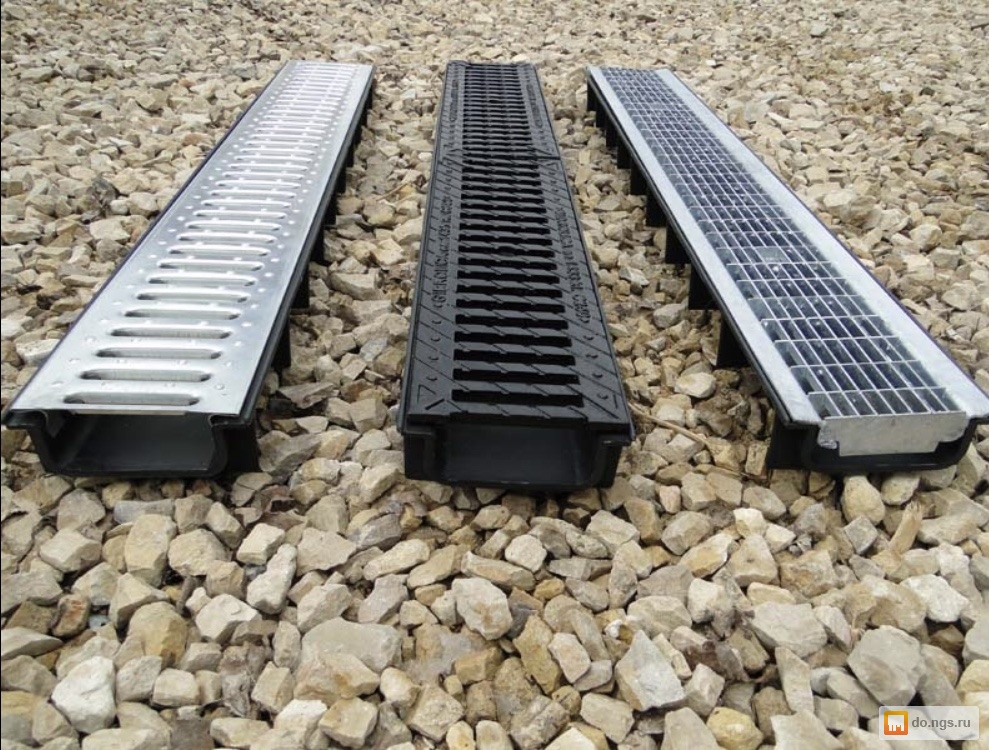

Полимер (слева)

Нержавеющая сталь — ADA, с защитой от пятки, перфорированная (посередине)

Ковкий чугун — вилочный погрузчик, класс D (правый)

Деньги, вложенные в канализацию, — не деньги, которые выбрасываются в канализацию

Линейная дренажная система — это инвестиция.Однако в долгосрочной перспективе это может сэкономить вам деньги и сэкономить деньги. Инвестиции в канализационную дренажную систему могут защитить вашу собственность от серьезных и дорогостоящих повреждений водой. Он также может защитить вас и вашу семью от травм и болезней из-за скользких поверхностей и стоячей воды.

Выбор правильной дренажной системы траншеи для ваших нужд максимизирует окупаемость ваших инвестиций. Изучая различные дренажные системы траншей, рассчитывайте на экспертов Swiftdrain. Свяжитесь с нами сегодня, чтобы задать вопросы или запросить ценовое предложение.

Выбор материалов и компоненты

Как уже говорилось, есть две основные группы траншейных дренажных систем. Полимерные каналы и бетонные каналы. Каналы на основе полимеров могут быть выполнены из полиэтилена высокой плотности (полиэтилена высокой плотности) или стекловолокна. Каналы на основе бетона могут быть в виде фибробетона или полимербетона. Полимерные каналы имеют анкеры для арматуры , которые предотвращают всплытие при установке.Бетонные каналы имеют шарнирно-сочлененные механические анкеры , которые предварительно сформированы в дренажном канале траншеи, что обеспечивает дополнительную устойчивость во время установки.

Ширина слива обычно составляет 4 дюйма, 5 дюймов, 6 дюймов, 8 дюймов или 12 дюймов. Все, что больше 12 дюймов, обычно является излишним. Они бывают разной глубины, с мелкими профилями , глубокими профилями или предварительно наклонными системами. Предварительно наклонные траншейные дрены обычно имеют внешний уклон 0,75% или 1% . Это означает, что каждый канал пронумерован и немного глубже, чем предыдущий.Например, канал 1 может быть от 4,25 до 4,75 дюйма. Который будет подключаться к каналу 2, глубина которого будет от 4,75 дюйма до 5,25 дюйма.

Дренажи траншеи и канала в основном состоят из:

Канал:

Решетка:

Решетки чугунные на желобе из ПНД (слева) Решетки перфорированные из оцинкованной стали на бетонном желобе (справа)

Заглушка / выходное отверстие:

или нижний выход:

Дополнительный уловитель:

Входной бассейн

Квадратный бассейн
