Дюбель гвоздь технические характеристики: Дюбель-гвоздь 6х40 — технические характеристики и применение

Цена

Продается, как правило, партиями, не менее 1 000 штук. Розничная стоимость одного дюбель-гвоздя – в пределах 70 копеек.

Дюбель-гвоздь технические характеристики. | МеханикИнфо

В одной из своих статей я уже писал про вес гвоздей, сегодня же речь пойдет про дюбель-гвоздь. Дюбель-гвоздь предназначен для быстрого монтажа в бетонных стенах, кирпичах и т.д. Изготавливается из высокопрочных сортов стали Ст. 50, 60, 70. Поверхность дюбеля покрывается антикоррозийным материалом – желтым цинком.

Достоинство такого монтажа является его быстрая установка, для этого нужно просверлить отверстие, вставить дюбель и забить его молотком.

Классификация по виду монтажа

.

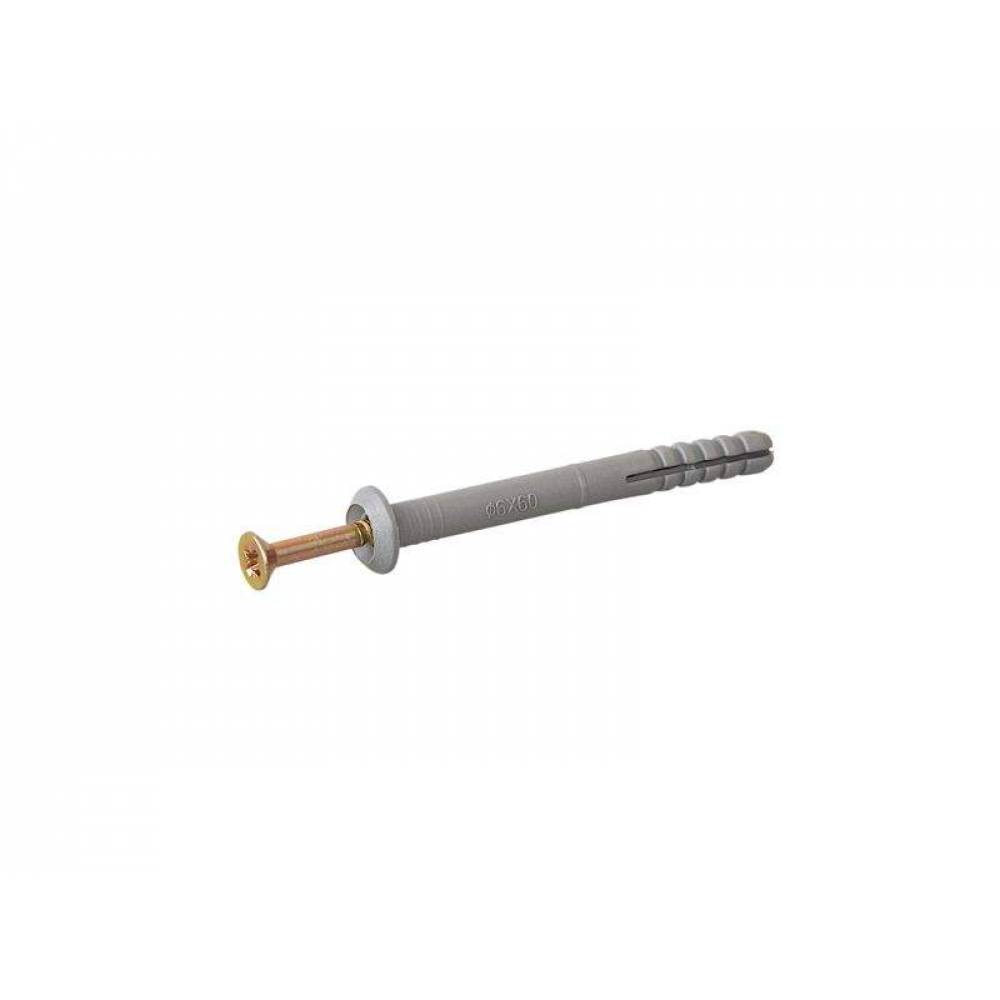

— Рис 1. Дюбель-гвоздь с ручным монтажом.

— дюбель-гвоздь с ручным монтажом. В свою очередь он делится на гвозди с резьбой и без резьбы. Одним из главных достоинств дюбель-гвоздя с резьбой – это возможность демонтажа его из бетона или кирпича с помощью отвертки и пазов в головке гвоздя.

.

.

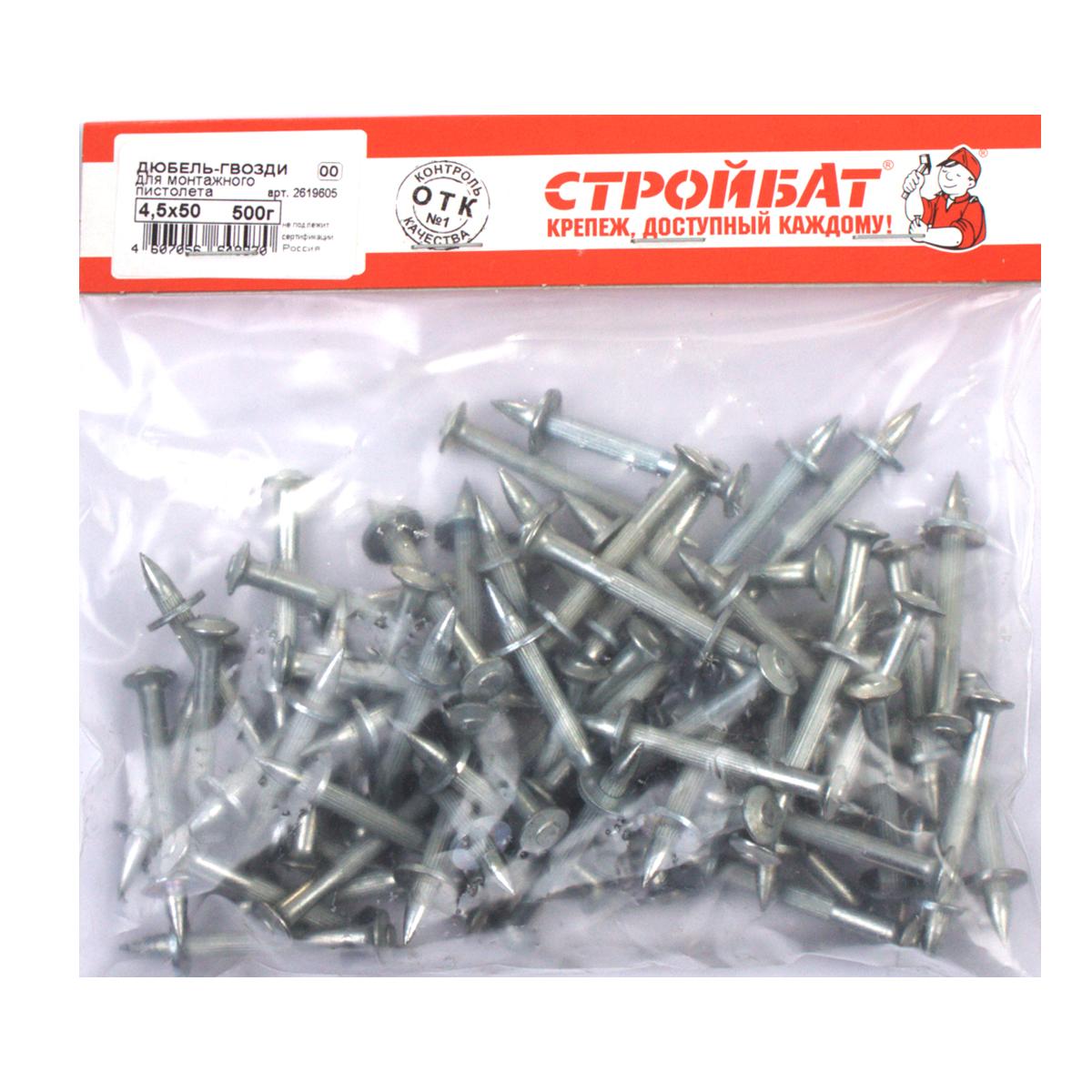

— Рис. 2. Дюбель-гвоздь для строительно-монтажного пистолета.

— дюбель-гвоздь для строительно-монтажного пистолета. Работает совместно со строительно-монтажным пистолетом, который пристреливает необходимую деталь к основанию конструкции. Такой вид монтажа выдерживает большие нагрузки, чем ручной монтаж.

.

Читайте также:

Калькулятор крепежа и метизов.;

Шуруп с потайной головкой размеры и вес. ГОСТ 1145.;

Шуруп с полукруглой головкой ГОСТ 1144-80.;

Анкерные болты размеры. Исполнение 1.1 и 1.2. ГОСТ 24379.1.

Материал, из которых изготавливают дюбеля, является пластмасс (полипропилен, полиэтилен, нейлон). Эти дюбеля могут выдерживать крепеж от 200 до 450 кг в бетоне и от 150 до 400 кг в кирпичной кладке. Также дюбеля изготавливают из стали и как гвозди имеют цинковое покрытие. Они применяются в тяжеловесных крепежах весом до 5 тонн.

Рис. 3. Дюбель-гвоздь с металлическим дюбелем.

Классификация по области применения дюбель-гвоздей:

— Пластиковые – одни из самых часто встречаемых креплений в хозяйственной деятельности.

— Металлические – такие дюбеля предназначены для крепления различных деталей к цементу, гипсокартону.

— Распорные – такие дюбеля имеют значительную зону распора. Проворачивание их в материале не возможно, из-за специальной конструкции в виде блокировочных усиков.

— Фасадные – применение таких дюбелей сводится к креплению термоизоляционных материалов к бетону, кирпичу и т.д. Они имеют в основании дюбеля зубчатые пластины.

Рис. 4. Размеры дюбель-гвоздя.

Таблица 1

Размеры и вес дюбель-гвоздей полипропиленовых с потайным бортиком.

Обозначение, мм	6х40	6х60	6х80	8х60	8х80	8х100	8х120	8х140	10х100
Do, диаметр отверстия под дюбель, мм	6,00	6,00	6,00	6,00	8,00	8,00	8,00	8,00	10,00
L, длина дюбеля, мм	40,00	60,00	80,00	60,00	80,00	100,00	120,00	140,00	100,00
Ds, диаметр гвоздя, мм	4,00	4,00	4,00	5,00	5,00	5,00	5,00	5,00	7,00
Ls, длина гвоздя, мм	42	62	82	62	82	102	122	142	102
T, мин. глубина при сквозном монтаже, мм	50	70	90	70	90	110	130	115	150
H, мин. глубина анкеровки, мм	30,00	30,00	30,00	40,00	40,00	40,00	40,00	40,00	50,00
Da, макс. толщина прикрепляемого материала, мм	10,00	30,00	50,00	20,00	40,00	60,00	80,00	100,00	50,00
Мин. вырывающая сила, кН (бетон В25)	1,60	1,60	1,60	2,40	2,40	2,40	2,40	3,40	2,40
Мин. срезающая сила, кН (бетон В25)	1,80	1,80	1,80	2,90	2,90	2,90	2,90	2,90	4,10
Номинальный вес 1000 шт., кг	3,30	4,89	7,28	8,50	11,02	13,78	16,53	19,30	15,32

Таблица 2

Размеры и вес дюбель-гвоздей полипропиленовых с полуцилиндрическим бортиком.

Таблица 3

Размеры и вес дюбель-гвоздей для строительно-монтажного пистолета.

Технические характеристики дюбель гвоздя 6х40

Крепежные элементы могут иметь различные размеры, самым распространенным является дюбель-гвоздь 6х40, его применяют в строительстве индивидуального типа, ремонте или реставрации различных элементов.

Дюбель-гвоздь, основные характеристики

Дюбель-гвоздь 6х40 применяется для ручного закрепления деталей. Состоит элемент из оболочки пластикового вида, которая выполняет распорное действие. Благодаря такому устройству, в месте расположения дюбеля выполняется качественная фиксация. Основной стержень выполнен из стали оцинкованного углеродистого вида.

Для выполнения отверстия используют сверло на 6, затем устанавливают гильзу. После чего в дюбель забивают гвоздь с помощью молотка. Обычный крепежный элемент в дальнейшем не подвергается съему, в отличие от дюбеля 6х40, в его комплект входит гильза и шуруп, он легко достается с помощью отвертки. Дюбель имеет длину 40 и диаметр 6, а гвоздь – 45 и 4. Толщина основы при сквозном проникновении – 50, а фиксируемого образца – 10. Минимальная глубина погружения анкера – 30, вес 4,2 г.

Дюбель-гвоздь используют для фиксации металлического профиля, желобов, кабель-каналов, с его помощью выполняют закрепление подвесных предметов, плинтусов, мебели, и других. Такие крепежные элементы не использую для пустотелых материалов.

Разновидности дюбель-гвоздей

Дюбель гвозди могут изготавливаться из различных материалов, пластиковые элементы чаще всего используются в хозяйстве. Металлические крепежи применяются для фиксации различных предметов к цементной или гипсокартонной поверхности. Дюбеля распорного вида имеют самую большую зону распорной части, и усики, которые оказывают блокировочное действие, за счет этого элементы являются недвижимыми. Дюбеля фасадного вида используют для фиксации материалов теплоизоляции к кирпичной или бетонной поверхности. В основании таких элементов располагаются пластины зубчатого вида.

Дюбель-гвоздь может отличаться по виду закрепления

Дюбель-гвоздь ручного монтажа может быть с резьбой и без неё, такой элемент легко вытаскивается из бетонной или кирпичной поверхности при помощи отвертки.

Элемент для пистолета строительно-монтажного вида. Такой пистолет прикрепляет деталь к поверхности. Такое закрепление способно выдерживать значительные нагрузки в отличие от ручного вида. Дюбеля могут изготавливаться из различного вида пластмасса, элементы могут выдержать крепеж до 450 килограмм в бетонной поверхности, и до 400 килограмм в кирпичной. Элементы могут быть изготовлены из стали, а покрытие является цинковым, они используются для крепежа тяжелых предметов.

Работа с дюбель-гвоздями, и их строение

Дюбель-гвоздь можно использовать для работы с деревянной, кирпичной или бетонной поверхностью. Крепежный элемент имеет специальную форму, и предназначается для быстрой установки или закрепления различных предметов и материалов. Основными элементами, входящими в состав, являются гвоздь с резьбой в виде конуса, которая сужается к низу. Это позволяет осуществлять работу с помощью шуруповерта или молотка.

Дюбель гвоздь отличается от обычных дюбелей тем, что основной крепеж выполняет функции гвоздя, но не шурупа. С помощью молотка ручная работа с такими элементами осуществляется быстрее.

Часть элемента, состоящая из пластика, расширяется во время забивания гвоздя, и надежно закрепляется. Одна крайняя часть дюбеля имеет манжетку, она предотвращает полное погружение элемента в отверстие, то есть задерживает верхнюю шляпку. Манжетка отличается формой, от этого зависит разновидность дюбелей.

Гвоздь-грибок отличается окончанием округленного вида. Его применяют при требовании увеличенной прижимной силе. Из-за значительной толщины манжетки, давление может распределяться равномерно, при этом не повреждается крепеж или зафиксированный предмет.

Чтобы спрятать головку элемента вровень с поверхностью, используют дюбель гвоздь-потай.

Шляпка может отличаться прямой поверхностью или наличием углублений. При первом варианте, работу производят только ручным методом с помощью молотка. Второй способ позволяет использовать различные приборы, например шуруповерт или отвертку. Такие элементы можно вытаскивать, использовать несколько раз или заменить.

Использование дюбель-гвоздя

С помощью дюбель-гвоздя создается надежное крепление на таких участках, где сложно работать шуруповертом. Такой элемент отличается скоростью монтажа, поэтому его выбор является достойным.

Такие элементы активно используются для фиксации теплоизоляционных материалов к внутренней и внешней поверхности стен из бетона или кирпича. Дюбель-гвоздь позволяет выполнить облицовочную работу с помощью гипсокартона и других материалов.

Дюбели | Технические характеристики

РАСПОРНЫЕ ДЮБЕЛИ ДЛЯ СТАНДАРТНЫХ КРЕПЛЕНИЙ KR

Полиэтиленовый четырехраспорный дюбель с манжетом, шипами и усами для фиксации при монтаже в плотных материалах.

Обозначение	Размер диаметр х L мм	Диаметр сверления мм	Диаметр шурупа мм	Количество в пачке шт
5/25	5.0×25	5	3.0-3.5	500
5/30	5.0×30	5	3.0-3.5	500
5/40	5.0×40	5	3.0-3.5	500
6/25	6.0×25	6	3.5-4.5	500
6/ЗО	6.0×30	6	3.5-4.5	500
6/35	6.0×35	6	3.5-4.5	500
6/40	6.0×40	6	3.5-4.5	500
6/50	6.0×50	6	3.5-4.5	500
6/60	6.0×60	б	3.5-4.5	250
8/30	8.0×30	8	4.5-6.0	500
8/40	8. 0x40	8	4.5-6.0	500
8/50	8.0×50	8	4.5-6.0	250
8/60	8.0×60	8	4.5-6.0	250
8/80	8.0×80	8	4.5-6.0	250
10/50	10.0×50	10	6.0-8.0	250
10/60	10.0×60	10	6.0-8.0	250
10/100	10.0×100	10	6.0-8.0	200
12/60	12.0×60	12	8.0-10.0	250
12/70	12.0×70	12	8.0-10.0	200
12/120	12.0×120	12	8.0-10.0	100

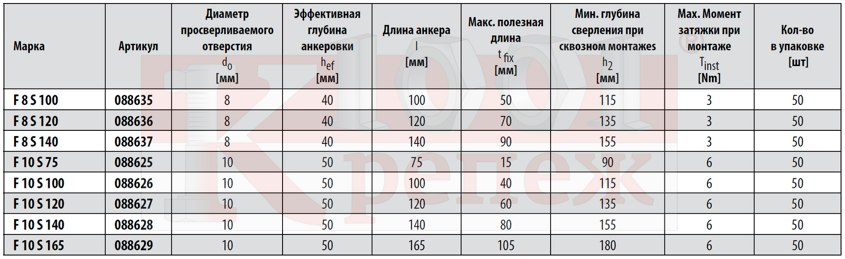

ФАСАДНЫЕ И РАМНЫЕ РАСПОРНЫЕ ДЮБЕЛИ

Полиамидный (нейлоновый) распорный дюбель для пустотелых (полых) материалов. Стальной оцинкованный шуруп с шестигранной головкой. TSXS

Обозн. предмета мм	Макс. толщина укрепляемого мм	Диаметр сверления мм	Мин. глубина закрепления шт	Кол. в пачке шт	Мт выдергивающая сила кН
					бетон В 25	полн. кирпич	пуст, кирпич	газобетон
Т5Х-5 8/100	30	8	70	100	3.99	2.63	2.39	2.22
Т5Х-510/80	30	10	50	50	4.01	2.63	2.39	2.22
Т5Х-510/100	30	10	70	50	4.01	2.65	2.41	2.24
Т5Х-510/120	50	10	70	50	4.11	2.68	2.42	2.24
Т5Х-510/140	70	10	70	50	4.22	2.70	2.43	2. 21
Т5Х-510/160	90	10	70	50	4.25	2.71	2.47	2.22
Т5Х -5 10/200	130	10	70	50	4.29	2.73	2.51	2.26

РАСПОРНЫЕ ДЮБЕЛИ ДЛЯ СТАНДАРТНЫХ КРЕПЛЕНИЙ KRH

Полиэтиленовый распорный дюбель со стальным оцинкованным крюком для плотных материалов.

Полиэтиленовый распорный дюбель со стальным оцинкованным полукольцом для плотных материалов.

Обозначение	Диаметр сверления мм	Размер крюка на 1 мм	Количество в пачке шт
НS 6/65	6	4. 0x65	200
НS 8/75	8	5.0×75	100
НS 10/80	10	6.0×80	100
НS 12/80	12	8.0×80	50

Полиэтиленовый распорный дюбель со стальным оцинкованным замкнутым кольцом для плотных материалов.

ДЮБЕЛИ ДЛЯ КРЕПЛЕНИЯ В ГИПСОКАРТОННЫХ ЛИСТАХ

Полипропиленовый распорный дюбель в комплекте с насадкой для крепления в гипсокартонных стенах.

Дюбель саморез из сплава ZnAI для крепления в гипсокартонных стенах. DRIVA SPA

Полипропиленовый распорный дюбель для крепления в гипсокартонных стенах. TNF

Полипропиленовый распорный дюбель с шурупом. TNF-W

Складной пружинный дюбель для крепления в подвесных потолках. SPDK

ДЮБЕЛЬ ГВОЗДИ ДЛЯ БЫСТРОГО МОНТАЖА SM

Полиэтиленовый распорный дюбель для быстрого монтажа. Стальной оцинкованный гвоздь-шуруп (желтый цвет). С потайным бортиком. SM-L

Обозн.	Макс, толщина укрепляемого предмета мм	Диаметр сверления мм	Мин. глубина закрепления мм	Количество в пачке шт	Мт выдергивающая сила [кН]1			Мт срезающая сила [кН]1
					бетон В 25	кирп. кладка	газобетон	бетон класса В 25
SM-L 6/40	10	6	30	200	1.47	1.11	0.56	3.23
SM-L 6/60	30	6	30	200	1.45	1.12	0.55	3.26
SM-L 6/80	50	6	30	100	1.47	1.11	0.55	3.33
SM-L 8/60	20	8	40	100	2.26	1.67	0.78	3.82
SM-L 8/80	40	8	40	100	2.27	.68	0.78	3.84
SM-L 8/100	60	8	40	100	2.27	.64	0.79	3.87
SM-L 8/120	80	8	40	100	2.21	.65	0.74	3.89
SM-L 8/140	100	8	40	100	2. 28	.65	0.77	3.93
SM-L 8/160	110	8	50	100	2.26	.67	0.75	3.97
SM-L 10/100	60	10	40	100	3.18	2.69	0.91	4.71
SM-L 10/120	80	10	40	100	3.11	2.66	0.90	4.72
SM-L 10/140	100	10	40	100	3.11	2.60	0.91	4.76
SM-L 10/160	110	10	50	100	3.13	2.62	0.91	4.80

С грибовидным бортиком. SM-G

Обозн.	Макс, толщина укрепля-емого предмета мм	Диаметр сверле­ния мм	Мин. глубина закреп-ления мм	Коли­чество в пачке шт	Мт выдергивающая сила [кН]1			Мт срезающая сила [кН]1
					бетон В 25	кирп. кладка	газобетон	бетон класса В 25
SM-G 6/40	10	б	30	200	1.47	1.11	0.56	3.23
SM-G 6/60	30	6	30	200	1.45	1.12	0.55	3.26
SM-G 6/80	50	6	30	100	1.47	1.11	0.55	3.33

СТАЛЬНЫЕ ДЮБЕЛИ ДЛЯ ПОЛЫХ МАТЕРИАЛОВ И ГИПСОКАРТОННЫХ СТЕН MOLLY

Дюбель-гвоздь – как выбрать нужный крепеж по ГОСТ? + Видео

1 Технические характеристики дюбелей – каковы нормы ГОСТ и ТУ?

На основе стандартов, которые прописаны в ГОСТ 28457-90, при производстве дюбель-гвоздей возможно изменение различных технических условий.  Иногда разрешается изменять вес, диаметр, строение и длину крепежа, если производитель располагает достаточными техническими основаниями.

Технические характеристики дюбелей-гвоздей

Однако существует несколько норм, которые должны постоянно соблюдаться производителями дюбелей, независимо от новых технических условий, а именно:

• Материал производства. Дюбель-гвозди должны производиться из низколегированной стали (катанки), которая соответствует классам ВК или КК с обязательным прохождением соответствующей термической обработки материала. Показатель прочности готовых изделий должен быть не менее 53 HRC по таблице прочности.
• Минимальный и максимальный показатель искривления стержня. При длине стержня более 50 мм допускается максимальное искривление, равное 0,1мм, а при длине свыше 50 мм искривление не более 0,15 мм. Стержень не должен иметь трещин по основанию, при этом не допускается притупленность острия более 0,8 мм.
• Оцинковка. Толщина защитного слоя, которым покрывается гвоздь, должна быть не менее 6 мкм, при этом нанесение слоя должно происходить строго с соблюдением рекомендуемой технологии оцинковки и пассирования.
• Соблюдение норм несоосности металлического стержня и диаметра шайбы. Этот показатель не должен превышать 0,4 мм для дюбелей различного типа. При наличии рифления его глубина не может превышать показатель 0,15 мм.

Другие характеристики и условия производства допускается изменять только в соответствии с проверенными и обоснованными техническими условиями.

2 Вес, размеры и классификация – обзор основных показателей

Дюбель может выпускаться в широком диапазоне размеров, которые зависят от назначения крепежного элемента и материала, для которого он предназначен. Маркировка должна содержать два типа цифр, которые указывают на диаметр и длину изделия. Данные по размерам и маркировке указываются в специальной таблице.

Вес изделия рассчитывается из показателя на 1000 гвоздей и также отображается в таблице значений, исходя из диаметра, длины и материала, из которого изготовлено распорное тело.

Виды дюбелей

Что касается классификации, то при выборе дюбелей для различных строительных материалов следует обращать внимание на такие основные показатели:

• Фактор и характер нагрузки. Важно правильно рассчитать величину и тип нагрузки (динамическая или стационарная) на гвоздь, поверхность и структуру материала.
• Тип фиксации. По типу фиксации различают несколько видов дюбелей, среди которых наиболее распространены универсальные, металлические, с резьбовой шпилькой.
• Свойства строительного материала. Природный камень, кирпич, газобетон, гипсокартон и другие виды стройматериалов имеют свои особенности при крепеже и создании надежной конструкции.

Также обращайте внимание на тип монтажа различных видов дюбель-гвоздей. В зависимости от конструкционных особенностей они могут забиваться вручную с использованием молотка, либо с помощью специального строительно-монтажного пистолета. В этом случае изделия оснащаются специальной ограничительной манжеткой вместо распорного тела. Такие гвозди применяются тогда, когда крепеж должен выдерживать высокие нагрузки.

Дюбель гвоздь металлический

МЕТАЛЛИЧЕСКИЙ ЗАБИВНОЙ ДЮБЕЛЬ–ГВОЗДЬ Предназначен для несъемного крепления профилей и различных тонколистовых материалов к бетону, камню и кирпичу. Возможно сквозное крепление к металлическому профилю соответствующей толщины. Быстрый сквозной монтаж. Анкер изготовлен из алюминиевого сплава. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ А В С D К 1D Е F Обознач-е диаметр гвоздя, мм длина гвоздя, мм диаметр шляпки, мм диаметр бурта, мм толщина бурта, мм диаметр шляпки, мм длина, мм диаметр, мм Вес 1000 шт/кг 5×22 2,95-3,10 29,00-31,00 5,00-5,20 10,65-10,85 3,90-4,20 5,25-5,45 21,40-22,00 4,85-5,05 4,80 6×20 3,70-3,80 28,00-30,00 6,00-6,20 13,35-13,45 3,90-4,20 6,00-6,20 19,40-20,00 5,80-6,00 6,95 6×30 3,70-3,80 38,00-40,00 6,00-6,20 13,35-13,45 3,90-4,20 6,00-6,20 29,40-30,00 5,80-6,00 8,72 6×40 3,70-3,80 48,00-50,00 6,00-6,20 13,35-13,45 3,90-4,20 6,00-6,20 39,00-40,00 5,80-6,00 10,30 6×50 3,70-3,80 58,00-60,00 6,00-6,20 13,35-13,45 3,90-4,20 6,00-6,20 49,00-50,00 5,80-6,00 13,00 6×65 3,70-3,80 73,00-75,00 6,00-6,20 13,35-13,45 3,90-4,20 6,00-6,20 64,00-65,00 5,80-6,00 15,00 Do Т Da мин. Обозначение диаметр сверла, мм мин. глубина при сквозном монтаже, мм Макс. Толщина прикрепляемого метериала, мм мин. вырывающая сила, кН бетон В25 срезающая сила, кН бетон В25 5×22 5,00 25,00 6,00 0,60 1,25 6×20 6,00 25,00 6,00 0,90 1,40 6×30 6,00 35,00 8,00 1,00 1,40 6×40 6,00 45,00 15,00 1,00 1,40 6×50 6,00 55,00 20,00 1,25 1,40 6×65 6,00 70,00 25,00 1,40 1,40

Дюбель гвоздь 6х40 мм | Размеры | Характеристики | Фото

Где и как используют

Прочность любого строения, от небоскрёба до гаража напрямую зависит от надежности соединений конструктивных частей. Важнейшую роль при этом выполняют крепёжные соединения метизами разных видов. Некоторые из них, — дюбель-гвоздь 6 мм диаметром и длиной 39 и 40 мм — будут предметом данной статьи.

Общие характеристики товара.

Крепёжный комплект, состоящий из двух деталей, — дюбеля и гвоздя, — называется дюбель-гвоздь. Дюбель представляет собой полый цилиндр, который непосредственно и вставляется (вколачивается, вклеивается) в отверстие крепления. Чаще всего эти изделия производятся из пластмассы (полипропилена, нейлона, полиэтилена), но существуют и в металлическом исполнении. Дюбель-гвоздь 6 мм выпускается обоих типов. Такая продукция обязательно имеет две основные части. Первая, — нераспорная, — не участвует в соединении, а вторая, — рабочая (распорная), — при вкручивании (вколачивании) гвоздя меняет свои геометрические размеры и непосредственно закрепляет весь комплект в отверстии. Также у изделия обычно есть манжета, потайной, круглой или цилиндрической формы. Дюбель-гвоздь 6х40 мм, как и прочие метизы, также имеет этот элемент круглого потайного типа. Назначение этого атрибута — не позволить изделию провалиться в отверстие. Стандартные размеры дюбеля, где первая цифра – наружный диаметр, вторая – длина (мм): от 5 х 30 до 10 х 160 с шагом 5 мм.

Гвоздь — это металлический (латунь, нержавеющая сталь и прочие сплавы, обычно с покрытием цинком) цилиндр с заострённым концом и головкой («шляпкой»). Тело изделия может быть гладким или иметь резьбу. В первом случае установка ведётся с помощью молотка, а во втором – вкручиванием отвёрткой или шуруповёртом. Резьба сглажена в одном направлении для более лёгкого входа гвоздя в дюбель, и её расширение направлено к головке. У детали есть шлиц типа «Позидрив» или «Филлипс». Именно такие элементы и имеет дюбель-гвоздь 6х40 мм.

Назначение крепёжного комплекта

Изделие предназначено для крепления конструктивных элементов к плотным и твёрдым материалам: к кирпичу, к бетону, к камню, к металлу и к дереву. Например, дюбель-гвоздь 6х39 мм по технологии «KNAUF» в основном служит для устройства подвесных потолков. Возможно применение и для сквозного монтажа с полным прохождением через обе скрепляемые поверхности. Повсеместно используется для крепления ГКЛ, кабель-каналов, плинтусов и других деталей из разнородных материалов. Подробнее технические характеристики на дюбель-гвоздь 6х39 мм можно узнать на сайте интернет-магазина rusconnect.ru. Крепёжный комплект не рекомендуется для соединений испытывающих повышенные нагрузки, особенно при креплении в пористые стройматериалы (ячеистый бетон, пустотелый кирпич).

К «плюсам» дюбель-гвоздя надо отнести дешевизну и высокую производительность монтажных работ. «Минус» – не всегда возможен аккуратный демонтаж.

Дюбель-гвозди: что бывают и как применять | Своими руками

Мир аппаратных средств огромен и разнообразен, перечислить их все могут только всеобъемлющие энциклопедии. Поэтому мы решили остановиться на такой популярной форме крепления, как дюбель-гвозди. Как они выглядят, наверное, все знают. Но об их разновидностях мы расскажем в этой статье.

ПРЕИМУЩЕСТВА ANY-NUDE-NAILS

Отдельно следует сказать о преимуществах этого вида крепежа, так как многие используют дюбели для крепления тяжелых (а иногда и не очень) конструкций.

Причин популярности дюбель-гвоздей несколько. Эта фурнитура используется в первую очередь для крепления различных по своим свойствам материалов («кирпич + дерево», «бетон + пластик» и другие комбинации). В основном это достаточно твердые поверхности, например кирпич или бетон, в которые довольно сложно забить гвоздь или шуруп.

Простота установки, наверное, один из весомых аргументов в пользу использования этого вида крепежа. С дюбелем справится даже новичок: достаточно просверлить отверстие дрелью или перфоратором, вставить дюбель и прикрутить (скрутить) изделие.

Высокая надежность такого крепления — тоже немаловажный показатель. Дюбели выдержали испытание временем и подтвердили свою прочность.

И, наконец, по соотношению «цена-качество» это один из лучших элементов крепления на рынке. Стоимость дюбель-гвоздей очень демократична — фурнитуру всегда можно подобрать себе в карман.

Ссылка по теме: Саморезы по дереву — зачем?

СТРОИТЕЛЬСТВО ДУБЛИРОВКИ

ЕСТЬ УКРЫТИЕ НА СТЕНЕ?

Люстра упадет с потолка? Часто это зависит от одной маленькой детали — дюбеля.Именно он помогает шурупу или крючку так плотно «вжиться» в кирпич или бетон, что даже большой вес не сможет вытащить крепеж из стены.

Как известно, дюбель-гвоздь представляет собой набор, состоящий из крепежа и дюбеля. Крепеж может быть обычным гвоздем в случае дюбеля без резьбы или винтом, если дюбель имеет резьбу.

Сам дюбель может быть пластиковым (наиболее распространенный сегодня вариант), деревянным или металлическим.

ДЕРЕВЯННЫЕ ДЕНЬГИ

Когда пластиковые дюбеля еще не получили широкого распространения, в домашних условиях вместо них использовали деревянные дюбеля-чопики.Эти чопики можно назвать первыми дюбелями.

Использование деревянных дюбелей требует больших усилий и времени, дюбель часто колется и разваливается на куски, после чего его уже нельзя использовать. А если не расколоть, то вытащить из него гвоздь или саморез проблематично: из дырки в стене вместе с гвоздем выскакивает отбивная. Конечно, такая конструкция требовала доработки.

МЕТАЛЛИЧЕСКИЕ ОТКАЗЫ

Этот вид крепления появился сравнительно недавно и имеет определенные конструктивные особенности.На металлическом стержне нет надрезов резьбы, то есть дюбель просто гладкий. Второй элемент — втулка, в которую вставляется гвоздь: она тоже металлическая и при забивании гвоздя ломается и прочно фиксируется в отверстии. Этот крепеж считается неподвижным, после установки его просто не демонтируют.

Такими дюбелями рекомендуется крепить изделия средней тяжести. Сфера применения практически такая же, как у пластиковых дюбелей.

ПЛАСТИКОВЫЕ ДЮБЕЛИ

В категории пластиковых дюбелей мы решили объединить все разновидности этого крепежа, сделанные не из дерева или металла, а из полипропилена, полиэтилена, полиамида или нейлона.

ИНТЕРЕСНО!

Первый запатентованный дюбель появился в Великобритании в 1913 году. Затем инженер Джон Джозеф Роулингс придумал способ надежно закрепить винт в кирпичной кладке. В цилиндр из джутового волокна ввертывался винт, который раздвигал стенки цилиндра, предотвращая выпадение крепежного элемента из отверстия. С тех пор прошло более ста лет. Идея не сильно изменилась, правда?

Самая распространенная форма дюбелей представляет собой пластиковый элемент со специальной структурой, позволяющей надежно закрепить его внутри материала. Пластиковый дюбель делится на две основные части: бесспорную часть и рабочую деталь распорки. Последний расширяется и меняет свои размеры при попадании внутрь крепежного элемента.

Также дюбель может иметь манжету, наматываемую вокруг отверстия, которая не позволяет креплению упасть в просверленное основание или в закрепляемый материал. Дюбель-гвозди используются для крепления изделий к бетону, кирпичу, камню, другим твердым твердым материалам. Также существует крепеж, предназначенный для работы с пустотелыми материалами, ДСП и гипсокартоном.

ВИДЫ ДУПЛЕКСОВ

УНИВЕРСАЛЬНЫЙ ДУБЕЛЬ

Нейлоновые дюбели подходят для всех строительных материалов. Универсальный принцип действия (завязывание узлом или разворотом) позволяет использовать дюбель как в полнотелых, так и в пустотелых и листовых строительных материалах. Винтование обеспечивает расширение дюбеля в строительном материале и соединение в пустотелых материалах. Подходит для шурупов по дереву, шурупов для ДСП и шурупов. Чтобы обеспечить оптимальное направление винта, дюбель надрезан под углом.Зубчатые фиксирующие элементы предотвращают проскальзывание дюбеля через отверстие.

Это обеспечивает максимально возможную надежность монтажа.

На этот дюбель можно повесить картины, светильники, шкафы, карнизы, установить плинтусы и т. Д.

См. Также: Футеровка: категории и виды

ПРОСТОРНЫЙ ДУБЕЛЬ

Это мощный нейлоновый дюбель с четырехсторонним интервалом, который обеспечивает оптимальное распределение сил в материале и высокую несущую способность в твердых и полых строительных материалах.

При завинчивании шурупа дюбель SX расширяется в четырех направлениях, обеспечивая надежную фиксацию в материале. Горловина дюбеля не создает упора, тем самым предотвращая действие распорных сил на поверхность материала при завинчивании шурупа. Это исключает повреждение плитки и штукатурки. Выступающий край предохраняет дюбель от проскальзывания в отверстие, обеспечивая легкую установку. Этот тип дюбеля подходит для шурупов по дереву, ДСП и дистанционных шурупов.

Применяется для установки осветительных приборов, навесных шкафов, платяных шкафов, кронштейнов для телевизоров, отлично подходит для установки сантехники (ванны и туалеты).Также подходит для наружных работ: крепление почтовых ящиков, ставен и поручней.

РАЗБОРКА ДУБЛИРОВКА S

Простой в установке нейлоновый дюбель с двусторонними распорками выгодно отличается от других моделей. Из-за отсутствия кромки распорную заглушку S можно установить настолько глубоко под штукатурным слоем, чтобы она доходила до опорного основания и обеспечивала максимальное закрепление. Геометрия дюбеля позволяет легко установить его в просверленное отверстие. Это упрощает и ускоряет установку.

При использовании этого типа дюбелей есть одна особенность: их не рекомендуется устанавливать очень близко к краю (в идеале расстояние от края должно быть не менее одной длины дюбеля). Поскольку он расширяется только в двух направлениях, можно направить силы расширения таким образом, чтобы они действовали параллельно краю строительного материала. Для этого достаточно повернуть заглушку в отверстии соответствующим образом. Это позволяет снизить давление на края материала.Фиксирующий элемент предотвращает проворачивание дюбеля в просверленном отверстии.

Применяется для установки датчиков движения, плинтусов, навесных шкафов, картин, светильников, полок, карнизов и почтовых ящиков.

БРЫЗГОВАЯ ДУБИНА MS

По большому счету он выполняет те же функции, что и дюбель S, с той лишь разницей, что внутренняя геометрия дюбеля MS позволяет использовать стандартные болты или шпильки с метрической резьбой для различных условий монтажа. Также, как и заглушка S, MS можно глубоко забить в отверстие — чтобы подобраться к основанию держателя и обеспечить максимальную надежность крепления.Компактная геометрия упрощает установку, что способствует быстрой и легкой установке.

СОВЕТ Если вы используете винт или болт без фаски (например, короткий болт был укорочен болгаркой), удалите фаску на резьбе, чтобы облегчить завинчивание винтов и резьбовых штифтов.

ДУБЕЛЬ НЕЙЛОН

Прочная нейлоновая прокладка с латунным конусом предназначена для болтов и винтов с метрической резьбой. Большой внешний диаметр анкера позволяет выдерживать значительные нагрузки, приложенные к строительному материалу.Это обеспечивает максимальную несущую способность. Большое расширение анкера делает его нечувствительным к допускам строительных материалов. Это обеспечивает простой и надежный монтаж. Внутренняя резьба позволяет использовать стандартные метрические винты или шпильки с резьбой, а также многократно использовать точки крепления. Отлично проявляет себя в бетоне и натуральном камне с плотной структурой.

ЛАТУННЫЕ ЩЕТКИ MS

Компактная конструкция латунного дюбеля с метрической резьбой снижает требуемую мощность сверления.

Структура поверхности дюбеля предотвращает его проворачивание в отверстии, что повышает надежность установки.

Внутренняя резьба позволяет использовать стандартные метрические винты или шпильки с резьбой. Завинчивание метрического винта приводит к расширению передней части латунного дюбеля, обеспечивая его надежную фиксацию.

Применяется для крепления деревянных и металлических оснований к бетону, кирпичу, твердым породам. Он также используется для крепления полок в подвалах, перил, стеновых панелей и даже для подвешивания котлов.

СОВЕТ

Если перед установкой необходимо немного выдвинуть латунный дюбель, можно ввернуть в него метрический винт.

МЕТАЛЛИЧЕСКИЙ БРЫЗГ ДУПЛЕКС FMD

Металлический распорный дюбель FMD специально разработан для саморезов по дереву и ДСП. Закручивание скребка вызывает расширение наружных металлических зубцов дюбеля, обеспечивая его фиксацию в материале и высокую несущую способность. Область применения — монтаж газовых и водопроводных труб, а также кабельных и трубных хомутов.Ребристая внутренняя поверхность анкера FMD обеспечивает оптимальное направление шурупа и позволяет использовать при установке один из самых распространенных саморезов — по дереву и ДСП.

СОВЕТ При установке дюбелей размером 6 x 32 и 8 38 в пористый материал (например, газобетон) они могут забиться непосредственно в сам материал, без предварительного сверления.

ДЮБЕЛЬ ДЛЯ ГАЗОБЕТОНА GB

Заглушка для газобетона GB допущена к применению в пенобетоне с прочностью на сжатие от 2 до 4 Н / мм ² , а также в стеновых плитах и ​​перекрытиях из газобетона с прочностью на сжатие от 3,3 до 4,4. Н / мм2.Это гарантирует надежность при установке подвесных потолков, кабельных лотков, различных трубопроводов, заборов, фасадных элементов и конструкций кровли из дерева и металла. Преимущество таких дюбелей — возможность использовать их не только в помещении, но и снаружи. Для этого нужно использовать саморез из нержавеющей стали. Наружные ребра спиральной формы обеспечивают плотное прилегание к мягкому строительному материалу с оптимальным распределением давления и высокой несущей способностью.

ТУРБОДИБЕЛЬ ДЛЯ ГАЗОБЕТОНА FTP TO И FTP M

Универсальный нейлоновый дюбель для газобетона FTP K отличается от других типов тем, что подходит для шурупов по дереву и шурупов с метрической резьбой. Наружная резьбовая резьба специальной формы обеспечивает анкеровку практически в разобранном виде и, как следствие, надежную фиксацию в газобетоне за счет плотной посадки. Это обеспечивает небольшие межосевые и краевые расстояния на оштукатуренных поверхностях.

Может использоваться для установки радиаторов отопления, наружного освещения, датчиков движения, почтовых ящиков, а также картин, полок и шкафов.

Металлический вариант этого дюбеля предназначен для метрических болтов для газобетона. Он имеет маркировку FTP M и крепится со стандартным шестигранником, поэтому нет необходимости использовать биты FTP EK.

ВНИМАНИЕ! Для установки дюбеля достаточно иметь молоток — специального инструмента не требуется. Это значительно экономит время. Если же инструмент (пробойник) используется, используйте режим сверления с отключенным ударом.

ЛАТУНЬ ДЮБЕЛЬНАЯ RAD

Анкеры из латуни для тонких плит и твердых строительных материалов предназначены для крепления ручек, мебельных панелей и кронштейнов.

Для короткого латунного дюбеля RA 4 требуется очень маленькая глубина отверстия, поэтому он подходит для тонких ДСП. Специальная структура поверхности предотвращает проворачивание дюбеля в просверленном отверстии. Внутренняя резьба позволяет использовать стандартные болты с метрической резьбой, обеспечивая идеальную адаптацию к любым условиям установки.

ВНИМАНИЕ! Единственное, что следует учитывать, это то, что эти дюбели устанавливаются с помощью шестигранной металлической коронки FTP EK. Поэтому перед покупкой и установкой дюбелей проверьте наличие такой биты в своем ящике для инструментов.

Ссылка по теме: Какие бывают силеры и какой лучше выбрать

ДЮБЕЛЬ ДЛЯ КРЕПЛЕНИЯ СТУПЕНИ TV / TBV

TV / TVV специально разработаны для крепления деревянных ступеней к бетонному или стальному несущему основанию.

Геометрия упругого элемента позволяет поглощать вибрации, предотвращая появление царапин.

Пластиковая распорная заглушка подходит для установки деревянных ступеней и деревянных панелей толщиной менее 30 мм в полый стальной профиль (для этого используйте дюбель) или в твердых строительных материалах (здесь пригодится дюбель TVB).

Дюбель TV требует очень маленькой полости благодаря короткому v-образному распорному элементу, что позволяет использовать его даже с узким стальным профилем.

ИНСТРУМЕНТ ДЛЯ СБОРКИ МЕБЕЛИ

Сборка мебели — будь то набор, купленный в магазине, или самодельный предмет мебели — невозможна без застежек. Мы подскажем, какое оборудование рекомендуется использовать в каждом конкретном случае.

Винт саморез

На сегодняшний день практически не используются такие виды крепежа, как гвозди и шурупы, однако наиболее распространенным крепежом для мебели по-прежнему остаются так называемые саморезы.Их главное отличие от шурупов в том, что они изготовлены из закаленной стали, шаг резьбы больше, а гребень выше. Кроме того, острие шурупа заточено, что во многих случаях позволяет не просверливать предварительное сверление.

Однако при изготовлении мебели следует учитывать, что без сверления саморез может отклониться от нужного направления и выскочить в самом неудобном месте или даже привести к растрескиванию или отслоению крепления, тем самым испортив деталь.Поэтому лучше предварительно просверлить отверстие под метизы. Да и само сиденье под голову желательно углубить или растопить. Это можно сделать с помощью сверла большего диаметра, чем головка винта.

Для зенковки есть специальное приспособление — зенковка. Это может быть отдельный инструмент или дополнительный элемент, который надевается на сверло нужного диаметра и фиксируется на нем. При этом операции сверления и зенковки совмещены, что экономит время и силы, тем самым упрощая и ускоряя сам процесс сборки.

С небольшой натяжкой самые разные саморезы можно назвать евровинтом, широко используемым в мебели, или, как его чаще называют, конфирматом. Это элемент определенной формы, с утолщением ближе к головке винта. Эта функция позволяет быстро и надежно соединять детали мебели. Головка евровинта может иметь крестообразную прорезь или выемку под шестигранный ключ. Поэтому при покупке стоит обратить на это внимание и при необходимости приобрести набор шестигранных ключей или бит для отвертки нужного размера.

С помощью евровинтов просверлите отверстия специальным инструментом — сверлом, совмещенным с фрезой. Это называется — тренировка для подтверждения. Вы можете купить его в любом магазине, торгующем оборудованием и инструментами. Без этого нехитрого инструмента закрепить детали мебели на евровинт просто невозможно. Впоследствии головки евровинтов и саморезов закрываются самоклеящимися заглушками из ламината соответствующего цвета или заглушками из пластика.

Стяжка поперечная

Часто готовые шкафы и тумбы устанавливают вдоль одной стены, образуя тем самым единый гарнитур.В этих случаях для соединения готовых изделий между собой используется особый элемент крепления, который называется перекрестной стяжкой. Это соединение двух частей: одна часть представляет собой полую трубку с резьбой внутри, вторая — винт с такой же резьбой снаружи. Длина такой стяжки соответствует толщине двойной стенки шкафа. Головки выполнены в виде полукруглых элементов, наподобие головок винтов, с пазами для отвертки или соответствующей насадки для отвертки.

Эксцентриковая стяжка

В случаях, когда необходимо сделать соединение скрытым или невидимым снаружи, используются более сложные крепежи. Один из них — эксцентриковая муфта. Он представляет собой сразу три детали. Одна часть — это сам эксцентрик, который устанавливается в выемку, просверленную в первой части. Второй — шпилька со специальной головкой. Шпилька ввинчивается в третью часть — сиденье, которое вставляется в отверстие, выбранное в ответной части второй части шкафа.Головка штифта входит в приемное отверстие эксцентрика, сам эксцентрик проворачивается простой, но достаточно большой и прочной шлицевой отверткой по часовой стрелке до упора.

Для эксцентриковых стяжек необходимы специальные сверла. Их называют сверлами Форстнера. Их особенность в том, что поверхность просверленного отверстия остается ровной, а не конической, как у обычного сверла.

Диаметр таких сверл должен соответствовать диаметру эксцентрика и посадочного гнезда.Такие скрытые соединения требуют особой точности при сверлении углублений и отверстий. В домашних условиях выполнить такую ​​работу удается не всегда. А на фабриках, производящих мебель для таких работ, используются специальные шаблоны — кондукторы.

Мебельные уголки

Мебельные уголки, широко применяемые для соединения мебельных панелей, не утратили своей популярности. Существует множество видов крепежа как в металлическом, так и в пластиковом исполнении. Уголки представлены в разных цветах, благодаря чему можно достаточно точно подобрать цвет панно.

Для стекол и зеркал

Популярные сегодня стекла или зеркала фиксируются на деталях с помощью специальных клеевых составов, фигурных зажимов с резиновыми вставками или путем сверления отверстий непосредственно в стекле. Выбирая этот вид застежек, следует обращать внимание на вес, который он способен выдержать. Этот параметр следует указывать в инструкции по эксплуатации данного типа фурнитуры.

Обратите внимание!

Чтобы просверлить отверстия в стекле или зеркале, следует использовать специальные сверла.

Во время работы важно охладить обрабатываемый участок водой. Закаленное и армированное стекло своими руками не сверлить. Такую работу придется доверить профессионалам.

© Автор: Владимир Кунаев

Какой дюбель для какого материала

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Таблица стандартных размеров гвоздей и условия для гвоздей

Дюбель из мягкой стали, размер: 38×3 мм, Barnagar Iron Works

Спецификация продукта

9 Ключевой бренд

Описание продукта

• 50×3 мм
• 63×3 мм
• 63×4 мм
• 75×4 мм
• 75×5 мм
• 100×5 мм

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта

О компании

Год основания 1964

Юридический статус фирмы Партнерство Фирма

Характер бизнеса Производитель

Количество сотрудников от 11 до 25 человек

Годовой оборот Rs. 5–10 крор

Участник IndiaMART с мая 2012 г.

GST23AABFB1748h2ZV

Barnagar Iron Works представляет собой огромный сборник металлических гвоздей, металлических болтов, металлических шайб и многого другого. Изготовлены с использованием лучших в своем классе материалов и прогрессивных инструментов, они соответствуют нормам и руководствам, установленным рынком.

Видео компании

1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

% PDF-1. 5 % 1 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 1 >> эндобдж 6 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 2 >> эндобдж 11 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 3 >> эндобдж 16 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 4 >> эндобдж 21 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 5 >> эндобдж 26 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 6 >> эндобдж 31 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 7 >> эндобдж 36 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 8 >> эндобдж 41 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 9 >> эндобдж 46 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 10 >> эндобдж 51 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 11 >> эндобдж 56 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 12 >> эндобдж 61 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 13 >> эндобдж 66 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 14 >> эндобдж 71 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 15 >> эндобдж 76 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 16 >> эндобдж 81 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 17 >> эндобдж 86 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 18 >> эндобдж 91 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 19 >> эндобдж 96 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 20 >> эндобдж 101 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 21 >> эндобдж 106 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 22 >> эндобдж 111 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 23 >> эндобдж 116 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 24 >> эндобдж 121 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 25 >> эндобдж 126 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 26 >> эндобдж 131 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 27 >> эндобдж 136 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 28 >> эндобдж 141 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 29 >> эндобдж 146 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 30 >> эндобдж 151 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 31 >> эндобдж 156 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 32 >> эндобдж 161 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 33 >> эндобдж 166 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 34 >> эндобдж 171 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 35 >> эндобдж 176 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 36 >> эндобдж 181 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 37 >> эндобдж 186 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 38 >> эндобдж 191 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 39 >> эндобдж 196 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 40 >> эндобдж 201 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 41 >> эндобдж 206 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 42 >> эндобдж 211 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 43 >> эндобдж 216 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 44 >> эндобдж 221 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 45 >> эндобдж 226 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 46 >> эндобдж 231 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 47 >> эндобдж 236 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 48 >> эндобдж 241 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 49 >> эндобдж 246 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 50 >> эндобдж 251 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 51 >> эндобдж 256 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 52 >> эндобдж 259 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / StructParents 53 >> эндобдж 262 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / StructParents 54 >> эндобдж 265 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / StructParents 55 >> эндобдж 268 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / StructParents 56 >> эндобдж 271 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / StructParents 57 >> эндобдж 274 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / StructParents 58 >> эндобдж 277 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / StructParents 59 >> эндобдж 280 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / StructParents 60 >> эндобдж 283 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 61 >> эндобдж 286 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 62 >> эндобдж 289 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 63 >> эндобдж 292 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 64 >> эндобдж 295 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 65 >> эндобдж 298 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 66 >> эндобдж 301 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 67 >> эндобдж 312 0 объект> эндобдж 313 0 объект> эндобдж 314 0 объект> эндобдж 315 0 объект> эндобдж 316 0 obj> эндобдж 317 0 объект> эндобдж 318 0 obj> поток H, TPSWB% (fEW * P! H0 * ucm; jjZ_UvQ ي SDD) 1INpv9! BF ވ K0 &, M. T * .w% ڏ AGq} @ P9ClNxL7 {WH / Z7EDŅd> y`) vm} G | ITiALjVbXN`˅B-rɝB / \ D | lť ۽ m / Ղ y92 Y9؟ 0z &; 34 ~ 4 ̀t o? Խ E + ý5ClPa ׂ x (c6I ++ ָ 5 $ ‘~ Vw @ 7.uVu @ RWY] PZSUs [ց ӷe1’BiuTqj * ZHSǝ> ߾ ap? ~ 4` ~;

Интерфейс

RCI Рекомендуемая статья: Гвозди: перейдем к делу

1 августа 2018 г.

Рик Аллен

Рисунок 1 — Физические характеристики гвоздя.

Гвозди являются неотъемлемой частью конструктивных соединений современных деревянных каркасных конструкций, таких как каркас, полы, стены и крыши.Это строительные блоки, необходимые для конструкции до завершения надлежащей оболочки здания. Для многих важная информация о ногтях и их использовании может нуждаться в обновлении и обновлении.

Что такое гвоздь?

По определению гвоздь:

• Прямая узкая застежка
• Обычно указывает и возглавляет
• Обычно длина 6 дюймов или меньше
• Предназначен для движения
• Предназначен для удержания двух или более частей вместе или в качестве опоры

Большинство гвоздей, производимых сегодня, изготовлены из проволоки и имеют три физических свойства: головку, стержень и острие (, рис. 1, ).

Международный стандарт ASTM F1667, Стандартные спецификации для приводных крепежных элементов: гвозди, шипы и скобы, предоставляет информацию о материалах изготовления, размерах и допусках, покрытиях, стиле, требованиях к прочности и другую информацию.

Публикации Американского совета по древесине (AWC) — National Design Specification® для деревянных конструкций (NDS®) , Руководство по конструкции деревянных каркасов (WFCM) и Special Design Provisions for Wind & Seismic (SDPWS) — включают конкретные информация о гвоздях для дизайнеров, на которые впоследствии имеются ссылки в разделах строительных норм и правил.Эти документы AWC предоставляют информацию о расчетных значениях для гвоздей в отношении:

• Эталонные значения извлечения гвоздей
• Эталонные боковые расчетные значения
• Эталонные значения вытягивания головки гвоздя
• Требования к конструкции
• Усилие сдвига

Существует два основных метода разработки строительных проектов: предписывающий и производительный.

ASTM F1667 и документы AWC связаны с Международным строительным кодексом (IBC®) и Международным жилищным кодексом (IRC®).В IBC и IRC есть несколько таблиц, в которых приводятся предписывающие требования к креплению. Эти таблицы включают, но не ограничиваются перечисленными в Таблица 1 .

IBC	IBC	IRC
Схема крепления	2014.10.1	R602.3 (1)
Сайдинг ДВП	2308.6.3 (5)	R602.3 (2)
Заявление о подкладке	1507.1.1 (2) и 1507.1.1 (3)	R905.1.1 (2)
Деревянная черепица и тряска	1507,8	R905.7.5 (2)

Таблица 1. В IBC и IRC есть несколько таблиц, в которых приводятся предписывающие требования к креплению. Некоторые включены сюда. Рисунок 2 — Взаимосвязь между ASTM F1667, стандартами AWC, I-кодами и ESR-1539.

У дизайнеров также есть альтернативы предписывающим требованиям, изложенным в кодексах.Эти альтернативы, «характеристики», могут быть разработаны с использованием информации о конструкции, представленной в документах AWC, в сочетании с компетентным инженерным проектированием, точным изготовлением, надлежащим надзором за строительством и использованием признанных альтернативных материалов, таких как те, которые перечислены в отчетах об оценке норм ( Рисунок 2 ).

Одним из наиболее известных отчетов об оценке кода для ногтей является отчет ICC Evaluation Services ESR-1539 http://www.icc-es.org/reports/pdf_files/ESR-1539.pdf, из которых ISANTA является держателем отчета.

Какие характеристики должны интересовать проектировщика или строителя?

Независимо от того, использует ли дизайнер предписывающие требования или независимый дизайн, существует ряд инженерных аспектов, которые необходимо учитывать при определении подходящих гвоздей для приложений.

Размеры ногтей обычно описываются со ссылкой на размер и стиль. В отношении размеров указываются длина, номинальный диаметр хвостовика и, при необходимости, диаметры головки.

Пример : 2½ x 0,131 дюйма, где 2½ дюйма — длина хвостовика, а 0,131 дюйма — номинальный диаметр хвостовика.

Часто описываемые в терминах, взятых из ASTM F1667, обычные гвозди, гвозди для коробок и более холодные гвозди упоминаются в предписывающих требованиях IRC и IBC. Хотя обычные, коробчатые и холодные гвозди похожи по форме, они различаются по размерам. В таблице 2 показаны наиболее часто упоминаемые размеры этих типов гвоздей. ASTM F1667 также ссылается на эти гвозди с такими терминами, как 6d, 8d, 10d, 12d и т. Д.

	Таблица 6, тип I, стиль 4A, гвозди в сборе	Таблица 10 Гвозди охладителя типа I, типа 7	Таблица 15 Тип I, Тип 10 Обычные гвозди
	L x D — диаметр головки	L x D — диаметр головки	L x D — диаметр головки
6д	2 х 0,099 — 0,266	17/8 x 0,092 — 0,250	2 х 0,113 — 0,266
8д	2½ x 0,113 — 0. 297	23/8 x 0,113 — 0,281	2½ x 0,131 — 0,281
10д	3 х 0,128 — 0,312	27/8 x 0,120 — 0,297	3 х 0,148 — 0,312
12д	3¼ x 0,128 — 0,312	================	3¼ x 0,148 — 0,312

Таблица 2 — Сравнение гвоздей по назначению.

Обратите внимание, что коробка 6д ≠ кулер 6д ≠ гвоздь обыкновенный 6д. Это относится к другим размерам и другим стилям, где есть ссылка на обозначение «d».Всегда проверяйте, указаны ли размеры гвоздя и что используется гвоздь подходящего размера для применения.

Размеры и конфигурация головки

Гвозди, перечисленные в ASTM F1667, за некоторыми исключениями, являются полными, круглыми и концентрическими по отношению к стержню. Для гвоздей, забиваемых вручную, предусмотрены допуски. Существуют положения, которые позволяют гвоздям, изготовленным для использования в инструментах с механическим креплением, иметь другую форму головки (D-образную, круглую со смещением и т. Д.) И производить их с допусками, указанными производителем.См. Рисунок 3 .

Рис. 3. Конфигурации головок для гвоздей, забиваемых с помощью электроинструмента, слева направо: полностью круглая, круглая со смещением и D-головка. Фотографии любезно предоставлены Falcon Fasteners.

Стили хвостовика

Гвозди обычно называются гладкими или деформированными (кольцевые и винтовые). См. Рисунок 4 .

Рисунок 4 — Типичная конфигурация стержня гвоздя. Сверху вниз: гладкий хвостовик, кольцевой хвостовик и хвостовик винта. Фотографии любезно предоставлены Falcon Fasteners.

Для различных типов гвоздей, указанных в ASTM F1667, размеры и допуски указаны следующим образом:

Длина гвоздей

• Длину типичных гвоздей с плоской головкой измеряют от нижней стороны шляпки до кончика острия.
• Допуски по длине зависят от общей длины гвоздя.
• Минимальная длина кольцевого стержня гвоздя определена только для гвоздей с кольцевым стержнем для обшивки кровли (RSRS) и гвоздями с кольцевым стержнем для стойки (PFRS).

Диаметр гвоздей

• Диаметр стержня и допуски основаны на гвоздях с гладким стержнем или гладкой части гвоздя с деформированным стержнем.
• Диаметры кольцевой (деформированной) части гвоздей с кольцевым хвостовиком определены только для гвоздей RSRS и PFRS.Все остальные размеры деформированного хвостовика
  оставляются на усмотрение производителя.

Материалы и покрытия

Большинство гвоздей, используемых в строительстве, изготавливаются из углеродистой стали и, в меньшей степени, из нержавеющей стали. Гвозди из углеродистой стали изготавливаются из низкоуглеродистой, средне-низкоуглеродистой или средне-высокоуглеродистой стали. Гвозди из нержавеющей стали изготавливаются из нержавеющей стали 302, 304, 305 или 316, причем наиболее часто используются марки 304 и 316. Другие материалы, такие как медь, алюминий или латунь, предназначены для специальных применений.

Нормы указывают, что гвозди, используемые в обработанной консервантами древесине, огнестойкой древесине и различных кровельных материалах (битумная черепица, прочная деревянная черепица, черепица и т. Д.), Имеют особые требования в отношении коррозионной стойкости. Горячее цинкование в соответствии с ASTM A153 (Стандартные технические условия на цинковое покрытие [горячее погружение] на железо и стальную арматуру) Покрытие класса D (1 унция / фут²) или нержавеющая сталь упоминается в ряде мест в кодах.

В дополнение к требованиям кодов проектировщику необходимо учитывать другие приложения и факторы окружающей среды при определении надлежащих требований совместимости материалов и покрытий в конструкции.Такие факторы, как воздействие влаги или солевого тумана на открытом воздухе или прикрепление разнородных металлов, могут повредить крепеж без надлежащей защиты от коррозии.

Механические свойства

В ASTM F1667 выделяются три механических свойства гвоздей: пластичность, предел прочности на разрыв и предел текучести при изгибе.

• Гвозди должны быть достаточно пластичными, чтобы выдерживать холодный изгиб без разрушения. Это касается только незатвердевших ногтей.
• Предел прочности на разрыв — это мера силы, необходимой для натяжения проволоки, используемой для изготовления гвоздя, до точки разрыва.
• Предел текучести при изгибе (Fyb) — это сопротивление гвоздя постоянному сопротивлению при воздействии боковой или боковой нагрузки. Под текучестью понимается точка, в которой эластичный материал (в данном случае сталь) не сможет вернуться в исходное состояние и, следовательно, будет постоянно деформироваться.

Из этих трех свойств наиболее важным для проектировщика является предел текучести при изгибе.

Информация, доступная для конструктора

Предел текучести при изгибе (Fyb):

В ASTM F1667 и NDS есть положения о минимальных требованиях Fyb для диаметров стержня гвоздя (D):

• 100000 фунтов на квадратный дюйм для гвоздей 0.099 ≤ D ≤ 0,142 дюйма в диаметре

• фунтов на кв. Дюйм для гвоздей 0,142

Эти минимальные требования охватывают большинство диаметров гвоздей, используемых при строительстве деревянных каркасов.

Справочные значения бокового расчета

Предел текучести гвоздя при изгибе используется для определения режима разрушения соединения при воздействии боковых нагрузок из-за ветра или сейсмической нагрузки. В одном соединении, работающем на сдвиг, существует шесть основных видов отказа.Они изображены на рис. 5 , и указаны в Приложении I NDS и в Приложении A ESR-1539.

Рисунок 5 — Режимы выхода соединения.

Кроме того, уравнения, используемые для расчета эталонных проектных значений поперечного сечения для каждого режима отказа, доступны в Разделе 12.3 NDS и в Приложении A ESR-1539. Эти уравнения учитывают диаметр гвоздя, предел текучести при изгибе гвоздя, прочность на опору лонжерона и основного элемента (функция удельного веса древесины), а также длину гвоздя как в лонжероне
, так и в основном элементе. член.

Емкость для вывода

Способность гвоздя извлекать (фунты / дюйм) — это способность гвоздя сопротивляться вырыванию при попадании в дерево или изделия из дерева. Вместимость гвоздя зависит от размера гвоздя, конфигурации стержня, материала конструкции и удельного веса древесины. В связи с этим вывод основан на проникновении гвоздя в основной элемент, а не в верхний или боковой элемент. Основным элементом считается элемент, который удерживает острие гвоздя при забивании (, рис. 6, ).

Рисунок 6 — Конфигурация подключения.

В НСР 2018 были внесены существенные изменения в отношении изъятия ногтей. Эти изменения включают следующее:

• Установление табличных значений извлечения для гвоздей с кольцевым хвостовиком обшивки крыши (RSRS)
• Снижение показателей извлечения гвоздей с деформированным стержнем из углеродистой стали (полированной или оцинкованной) (исключение для гвоздей RSRS и PFRS)
  — До NDS 2018 гвозди с деформированным стержнем приводились в таблице с примерно на 10% большей отдачей по сравнению с гвоздями с гладким стержнем гвоздь такого же диаметра.
• Установление табличных значений изъятия для гвоздей из нержавеющей стали. Гвозди из нержавеющей стали — как гладкие, так и с деформированным стержнем — имеют значительно более низкие показатели извлечения, чем гвозди из углеродистой стали того же размера.
  — Ранее для гвоздей из нержавеющей стали были указаны те же значения извлечения, что и для гвоздей из углеродистой стали.

Рисунок 7 — Основание проникновения гвоздя для определения отрыва.

Значения выноса для гвоздей RSRS и PFRS основаны на длине проникновения кольца гвоздя в основные элементы.Значения извлечения для всех остальных гвоздей основаны на общей длине проникновения гвоздя в основной элемент (, рисунок 7, ).

Для получения дополнительной информации о суммах снятия средств и изменениях в NDS, пожалуйста, посетите https://tinyurl.com/yd3xaqwv.

Вытягивание головки гвоздя

Вытягивание головки гвоздя — это когда подъемные силы на лонжероне в соединении с гвоздями превышают способность элемента оставаться на месте, в результате чего головка гвоздя протягивается, разделяя элементы в соединении. В этом случае гвоздь останется забитым в основной элемент соединения (, рис. 8, ).

Рисунок 8 — Нарушение соединения из-за сквозного соединения.

С публикацией NDS 2018 были разработаны значения протяжки для гвоздей с полукруглой головкой. Вытягивание в соединении с гвоздями зависит от толщины лонжерона, удельного веса лонжерона и периметра шляпки гвоздя. Табличные значения доступны в NDS Таблица 12.2F, Head Pull-Through, WH, вместе с положениями о том, как рассчитать значения pull-through.Неполный список значений для неструктурной фанеры 1 или фанеры морского сорта приведен в , Таблица 3 .

Таблица 3 — Значения протяжки напора (фунты).

В «NDS With Commentary», опубликованном в середине 2018 года, будет учитываться протяжка для других форм головы, что позволит дизайнеру рассчитать протяженность для этих других форм головы.

С добавлением значений протягивания гвоздей в Таблице 3.10 WFCM 2018 г. «Требования к крепежным элементам обшивки крыши для ветровых нагрузок» теперь рассматривается подъемная сила крепежа для обшивки кровли. Эти значения основаны на минимальных значениях, полученных при расчете извлечения гвоздя или выдергивания головки.

Сводка

При проектировании здания необходимо учитывать ряд факторов при использовании гвоздей. К ним относятся, помимо прочего, размер гвоздя, материалы конструкции гвоздя, требования к защите от коррозии и типы материалов, в которые вбивается гвоздь.

Размер гвоздя оказывает прямое влияние на способность соединения к сдвигу, отрыву и отрыву.Материал, из которого изготовлен гвоздь, также определяет прочность соединения с точки зрения способности выдерживать сдвиговые нагрузки, а также вытягивание и вытягивание. Материалы и покрытия также являются важными факторами при определении уровней защиты от коррозии, требуемых согласно нормам или в различных условиях окружающей среды.

Имея различные справочные материалы — от опубликованных стандартов до отчетов об оценке, — проектировщики имеют под рукой множество ресурсов, которые могут помочь в процессе проектирования, обеспечивая тем самым безопасные и надежные конструкции.

Список литературы

Американский совет по древесине. Национальные технические условия для деревянного строительства, издание 2018 г. .

Американский совет по древесине. Руководство по конструкции деревянного каркаса, издание 2018 г. .

Американский совет по древесине. Специальные проектные положения для ветра и сейсмики, издание 2015 г. .

ASTM International. (ASTM F1667), Стандартные спецификации 2017 для приводных крепежных элементов: гвозди, шипы и скобы . ASTM International, West Conshohocken, PA.

Международный кодовый совет. Международный жилищный кодекс® для одно- и двухквартирных домов (IRC®) и Международный строительный кодекс® (IBC®). Вашингтон, округ Колумбия,

ICC Evaluation Services. ESR-1539, Бреа, Калифорния.

Рик Аллен — менеджер технических ресурсов Международной ассоциации производителей скобяных изделий, гвоздей и инструментов (ISANTA) в Чикаго, штат Иллинойс. В его обязанности входит управление техническими аспектами ISANTA и обновления ESR-1539. Он является председателем подкомитета ASTM F16.05 по забивным крепежам, заместитель председателя Комитета кровельной промышленности по погодным вопросам (RICOWI) и член Комитета по стандартам проектирования деревянных конструкций AWC.

Amazon.com: Дюбель для деревообработки, 20 шт. Дюбель 540 мм Коннектор для деревообрабатывающей мебели Двусторонний винт Гвоздь Двусторонний мебельный винт: Промышленный и научный

---

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

Материал	Утюг
Внешняя отделка	Цинк
Марка	Йенколи

---

• Убедитесь, что это подходит введя номер вашей модели.
• 100% абсолютно новый и качественный.
• Эти винты, изготовленные из высококачественного железа, прочные и долговечные.
• Поверхность винта покрыта цинком для лучшей производительности.
• Дюбель-шурупы широко используются для соединения двух деревянных частей.
• Всего в одном наборе 20 винтов, которые можно использовать во многих проектах.

]]>

---

Характеристики

Тип основы	По умолчанию
Фирменное наименование	Йенколи
Ean	0719855 1
Внешний вид	Цинк
Вес изделия	2.47 унций
Материал	Утюг
Номер детали	Yencolyr769gex1pa
Особые области применения продукта	Древесина
Код UNSPSC	31161500
UPC	719855 1

---

Dowel nail

— купить dowel nail с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для дюбельного гвоздя.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний дюбель в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели гвоздь на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в дюбельном гвозде и думаете о выборе аналогичного товара, AliExpress — отличное место, чтобы сравнить цены и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести dowel nail по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

.
