Электрические провода.Виды и устройство.Маркировка и особенности

Электрические провода должны выполнять передачу электрической энергии от источника к потребителю. Свои задачи эти изделия должны выполнять длительное время, быть надежными, не допускать неисправностей. К таким изделиям относятся кабели и провода. Они применяются практически в любой отрасли промышленности и жизни человека. Электрические провода необходимы для образования замкнутой цепи электрического тока, не допуская его потери в этой цепи. Люди, которые не разбираются в вопросах электротехники, не отличают различные виды электрических проводов, приписывают все виды к одной категории.

Но это совершенно не так. Силовые провода используются в различных условиях работы, на разных магистралях, имеют много отличий в применении, по-разному устроена их структура, имеют конструктивные особенности. Линии электрических сетей могут состоять на своем протяжении, как из воздушных проводов, так и подземного кабеля.

Разветвление кабеля на воздушной линии осуществляется для специальных целей, необходимых по местным условиям.

Провод имеет простейшую конструкцию, которую можно разделить на две части:

  1. Жила из металла, предназначена для проведения электрического тока.
  2. Изоляционный слой, предохраняющий жилу от контакта с посторонними проводниками, во избежание несанкционированной утечки тока.

В качестве изоляции может выступать и воздух, находящийся вокруг металлической жилы вместо оболочки из диэлектрических материалов. В этом случае провод изготавливается оголенным, а места крепления провода по его пути на несущих конструкциях (столбах) выполняют в виде изоляторов (стеклянные, керамические).

Жилы, проводящие электрический ток, изготавливают из медных сплавов и меди, а также алюминия. Наиболее инновационным материалом токопроводящей жилы в настоящее время является композитная алюмомедь. Она создана для лучшего использования свойств меди и алюминия.

Для выполнения специальных задач применяют жилы из сплавов стали, а также нихрома, серебра. В некоторых случаях для специального оборудования в жилах используют золото.

Жила кабеля, а часто и оплетка изготавливаются из ценных металлов, потому отходы кабеля подлежат вторичной переработке. В пунктах приема можно получить хорошую цену за кабель любого вида. Актуальные цены, по которым можно сдать кабель: https://citylom.ru/priem-kabelya

Особенности структуры токопроводящей жилы
Жила может быть в виде:
  • Цельный провод (одножилка), имеющий определенную длину.
  • Свитый из тончайших проволок (многожилка), действующих параллельно.

Провода с одной проволокой изготавливать намного проще. Они имеют жесткую форму, применяются для подачи электрического тока при жестком креплении к опорам, имеют малое сопротивление при передаче токов низкой частоты, постоянного тока.

Жилы, состоящие из множества проволок, имеют очень гибкую форму, хорошо проводят ток высокой частоты.

Виды проводов

Часто проводом называют изделие, в котором одна жила из проволоки. Но электрические провода могут иметь несколько жил, скрученных или сдвоенных, с тремя жилами и более.

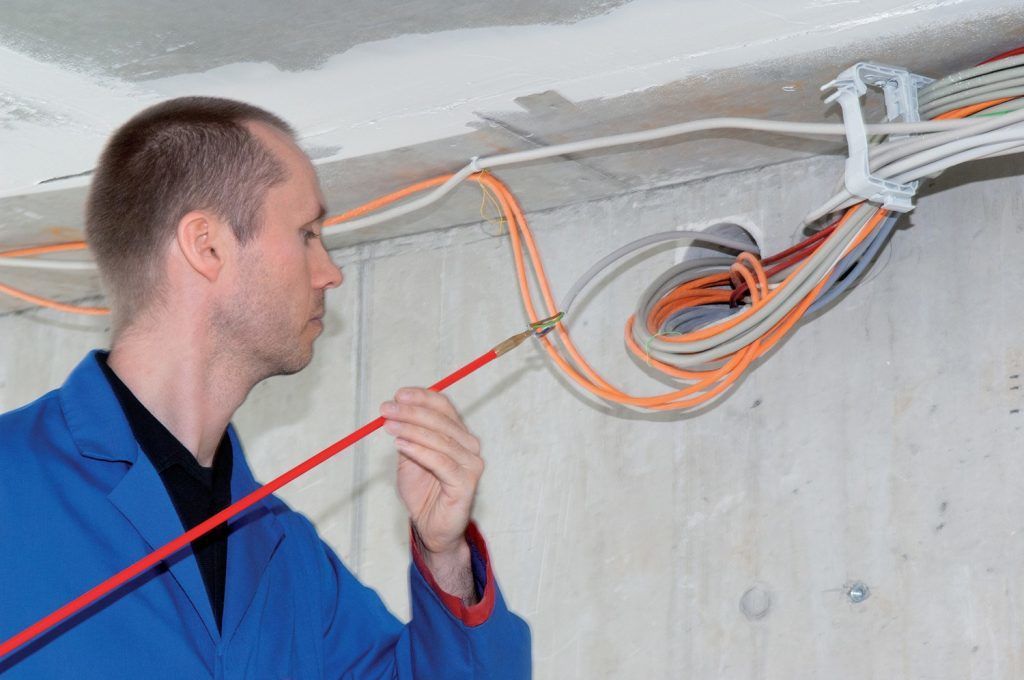

Электрический кабель

Кабель имеет конструкцию сложнее, он создан для надежного функционирования при агрессивном действии негативных факторов внешней среды.

Число жил, проводящих ток, выбирают по условиям эксплуатации. Они между собой изолированы.

Кабель может иметь вспомогательные элементы:
  • Защитная оплетка из стали, брони из проволоки, либо пластика.
  • Наполнитель.
  • Сердечник.
  • Наружный экран.

Каждый элемент выполняет свои функции назначения для определенных условий.

Электрики должны знать основные группы, к которым относятся кабели и электропровода:
  • Силовые, действующие в установках для любых напряжений.
  • Контрольные, передают данные параметров разных систем.
  • Управления, применяют для подачи сигналов и команд автоматикой, либо вручную.
  • Связи, для обмена сигналами на разной частоте.
В обособленную группу включены кабели спецназначения:
  • Излучающие, применяются для подачи радиосигналов высокой частоты.
  • Нагревающие, преобразуют электроэнергию в тепло.

Токопроводящие жилы

Жилы кабелей изготавливаются по таким же правилам, как и жилы проводов, из различных материалов, с одним проводником, либо многопроволочными, защищены слоем изоляции. По гибкости структуры кабели делятся на 7 групп. Группа №1 включает в себя кабели, которые трудно сгибаются, имеют моножилу. Самая гибкая группа – это №7. Кабели этой группы являются самыми дорогостоящими.

Электрические провода с многопроволочными гибкими жилами перед установкой оборудуют специальными наконечниками в виде трубок (оконцевателей). В случае с проводом моножильным трубки не устанавливаются, так как в этом нет смысла.

Оболочка

Она выполняет функцию защиты жилы и ее изоляцию от повреждений окружающей среды, создает герметичность от влаги и других факторов, содержит несколько слоев из экранирующих и армирующих элементов.

Оболочка может состоять из:
  • Пластика.
  • Ткани.
  • Металла.
  • Усиленной резины.
Материалы на основе пластика служат для:
  • Изоляции жил и проводов с повышенными диэлектрическими характеристиками.
  • Образования шланга с высокой герметичностью, который защищает от повреждений и замыканий, с размещенной в нем структурой элементов.

Пропитанная специальным составом кабельная бумага применяется в кабелях высокого напряжения до 35 киловольт. Сшитый полиэтилен используется для образования изоляционных свойств кабеля, функционирующего в электроустройствах до 500 киловольт с повышенной надежностью и длительным сроком службы.

Для цепей высокого напряжения до 500 киловольт ранее производились кабели, наполненные маслом. Они состояли из экранированных жил, установленных внутри герметичной полости, наполненной маслом. После того, как стал применяться сшитый полиэтилен, конструкция масляных кабелей стала неактуальной.

Условия безопасности
Кабельную продукцию подвергают специальной оценке, включающей в себя:
  • Поведение кабеля при замыкании в канале.
  • Может ли кабель держать долгие перегрузки.
  • Поведение кабеля при открытом огне, возможность распространения огня при пожаре.
  • Наличие токсичных веществ при горении.
Возникновение замыканий

Во время замыканий жил образуется высокая температура, которая передается другим кабелям, расположенным рядом, нагревает их, может провоцировать горение. В результате этого образуются газы, которые создают повышенное давление, происходит нарушение герметичности канала кабеля. Далее, в канал проникает воздух, обогащенный кислородом, развивается пожар.

Длительные перегрузки

Электрический ток большой величины нагревает металлические жилы и диэлектрический слой изоляции вместе с оболочкой. Начинаются химические реакции, разрушающие изоляционный слой, образуются газы, которые смешиваются с воздухом, образуется пламя огня.

Распространение огня

Оболочка из пластика и некоторых сортов полиэтилена может провоцировать горение. Это дает возможность возникновению пожара. Большая опасность возникает в том случае, когда кабели расположены вертикально.

По распространяемости горения электрические провода делятся на:
  • Обычную.
  • Не способствующая продолжению горения в одинарной прокладке: горизонтально и вертикально.
  • Не распространяющая пламя, из нескольких прокладок: горизонтально и вертикально.
  • Огнестойкие.

Главным свойством этих процессов можно считать удельную теплоту горения проводов или кабелей, которая определяется путем эксперимента.

Выделение вредных веществ

Ведется учет реагирования кабеля на внешний пожар. Изоляция может выделять вредные вещества просто при нагревании, без горения. Такие кабели нельзя применять в общественных местах.

Требования к кабелям
Для увеличения надежности и безопасной работы кабели оценивают по:
  • Стойкости к пожару.
  • Стойкости к нагреву изоляции.
  • Методу разделки концов.
  • Защите от влаги.
Электрический шнур

Конструкция шнура – это изделие, среднее между кабелем и изолированным проводом. Шнур выполнен по специальной технологии для создания гибкости и длительной работы.

Шнур служит для создания соединения питающей сети с передвижным электроустройством. К бытовым устройствам, оснащенным шнурами, относятся: чайники, утюги, лампы и т.д.

Маркировка
Для различия электрические провода маркируются при следующих обстоятельствах:
  • На заводе при изготовлении.
  • При установке.
В маркировку входит:
  • Цветовая разметка изоляции.
  • Надписи на оболочке.
  • Этикетки и бирки.
Маркировка дает возможность:
  • Выяснить назначение и конструкцию кабеля.
  • Сделать анализ свойств.
  • Сделать оценку применения.

Маркировка при эксплуатации добавляет сведения к имеющейся информации и производится надписями и бирками, на которых указывают схемы и пути прокладки кабеля, жил между элементами. Маркировка может дополняться электронными маркерами. Это дает возможность определить кабель в многочисленном скоплении кабелей.

Европейская маркировка

Идентификация проводов по цвету

Изоляция провода окрашивается по всей длине одним цветом, либо наносятся цветные метки. Стандарт определяет порядок применения разметки по определенным цветам.

Для зеленого и желтого цветов допускается только их комбинация на маркировке одной оболочки. Отдельно маркировать этими цветами запрещается. Такая маркировка по цветам служит для обозначения защищенных проводников.

Для выделения средних проводников применяют светло-синий цвет. Электрические провода фаз маркируют черным, серым и коричневым цветом.

Идентификация изоляции проводов с помощью букв и цифр

Такие методы маркировки определяют составные части конструкций проводов и кабелей. Но в них нет полного перечня информации о проводах. Такие сведения нужно искать в специальной литературе.

Похожие темы:
  • Фаза и ноль. Работа и измерения. Особенности
  • Сечение по ГОСТу или ТУ. Особенности и отличия
  • Силовые кабели. Виды и структура. Характеристики и маркировки
  • Провода и кабели. Виды и устройство. Применение и где купить

типовая маркировка + разбор нюансов

Чтобы облегчить труд электромонтажников, выпуск изоляции кабельной продукции подчинен определенным нормам цветовой маркировки. При подключении многожильного кабеля по окраске полимерной оболочки можно идентифицировать жилу и понять, с каким контактом ее следует коммутировать.

Разные цвета проводов в электрике, установленные положениями ГОСТ, помогают ускорить процесс монтажа и обеспечить электробезопасность. Согласитесь, понимание цветовой маркировки пригодится каждому домашнему мастеру.

Предлагаем разобраться в обозначениях электропроводки, узнать стандарты ГОСТ и научиться читать буквенные коды проводов на схемах. Кроме того, мы расскажем, как проверить соответствие подключенной жилы ее назначению, используя индикаторную отвертку или мультиметр.

Содержание статьи:

  • Что говорится в ГОСТ и ПУЭ о цветовой маркировке
  • Маркировка жил для электромонтажных решений
  • Проверка правильности подключения
    • Как пользоваться индикатором?
    • Правила применения тестера
  • Выводы и полезное видео по теме

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который стоит опираться при производстве или , является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

Сейчас идентифицировать жилы стало намного легче. Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции

В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

Единственная жила, которая может иметь двухцветную оболочку – это «земля». Официально ей присвоена комбинация зеленый/желтый, по отдельности эти два оттенка использоваться не могут

Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.

Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:

  • коричневый – синий – зеленый/желтый;
  • коричневый – серый – черный.

Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:

  • коричневый – серый – черный – зеленый/желтый;
  • коричневый – серый – черный – синий.

Схемы для 5-жильного провода выглядят следующим образом:

  • коричневый – серый – черный – зеленый/желтый – синий;
  • коричневый – серый – 2 черных – синий.

Синим цветом обозначается «нулевая» жила.

Не рекомендуют использовать только два цвета – красный и белый.

К распределению цветов заземляющей жилы предъявляются особые требования: на любом случайно выбранном фрагменте провода длиной 1,5 см один цвет должен покрывать 30-70 % изоляции, второй цвет – остальную площадь

Окраска должна наноситься прочно и быть хорошо различимой.

Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня.

Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.

Схематичное изображение цветовой маркировки проводников. Наряду со цветовым обозначением жилы имеют и буквенное: нулевой – N, защитный – PE, совмещенный нулевой + защитный – PEN

Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.

Пример трехжильного кабеля, изготовленного с учетом норм ГОСТ: зеленая/желтая жила предназначена для заземления, синяя – нулевая, коричневая – фазная

В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.

Маркировка жил для электромонтажных решений

Не зря в начале статьи прозвучала мысль о том, что цветовое обозначение проводников значительно упрощает процесс монтажа.

Если вы самостоятельно занимаетесь или , подбираете провода согласно нормам, при подключении электроустойств, монтаже автоматической защиты, распределении жил в распаечных коробках не нужно перепроверять, где фаза, нуль, земля — об этом расскажет цвет изоляции.

Несколько примеров электромонтажа, когда важна маркировка:

Галерея изображений

Фото из

В зависимости от того, какие электроустановки подключаются и куда дальше направляются провода, происходит соединение жил в распаячных коробках

Для каждой жилы в корпусе розетки предназначен специальный контакт. Обычно контакты, винтовые или зажимные, также промаркированы

Питающий проводник обычно подключают к верхним, неподвижным контактам, землю — к заземляющей шине

Самая простая схема: нулевой проводник отправляется напрямую к лампам, а фазный — к выключателю, откуда перенаправляется также к лампам

Соединение жил в распредкоробке

Монтаж электрической розетки

Подключение линий к автоматам

Установка люстры или светильника

Существуют кабели с большим количеством жил, окрашивание которых не представляется целесообразным. Пример — СИП, в котором используется иной способ определения проводников. Один из них помечен небольшой канавкой по всей длине. Рельефная жила обычно выполняет функцию нулевого проводника, остальные играют роль линейных.

Чтобы отличать жилы, их маркируют скотчем, термоусадками, буквенными обозначениями, которые наносят разноцветными маркерами. А в процессе электромонтажных работ обязательно производят прозвон — дополнительную идентификацию.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер

Отвертка — удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся — жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

При  использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать — например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и . Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

  • выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
  • подключаем щупы в нужные гнезда;
  • прикасаемся щупами к двум проводникам — предположительно фазе и нейтрали;
  • повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром — полагаться только на цвет жил не стоит.

Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в .

Выводы и полезное видео по теме

Общепринятые стандарты цветовой маркировки:

Способы маркировки в дополнение к цветовой:

Когда все провода одного цвета — проверка контрольной лампой:

Цветовая маркировка жил — замечательный способ идентификации провода при его монтаже. Однако в процессе работы с уже установленными кабелями не стоит полагаться только на внешний вид проводников, так как они могут быть подключены ошибочно.

Обязательно следует использовать дополнительные способы определения жил, и если нельзя поменять сами провода, то нужно промаркировать их цветным скотчем или буквенными символами.

Есть, что дополнить, или возникли вопросы по цветовой маркировке? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом определения проводников. Форма для связи находится в нижнем блоке.

Электрические провода, разъемы и кабели в Ace Hardware

  • Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

  • Выберите 2 или более продуктов для параллельного сравнения характеристик.0006

  • Выбрать 2 или более продуктов для бок о бок по сравнению с функциями comparrishson.compare

  • Выбрать 2 или более продуктов для бок о бок по боковой функции.

    Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

  • Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

  • Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

  • Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

  • Выберите продукты для параллельного сравнения функций. Сравните

  • Выберите 2 или более продуктов для параллельного сравнения функций. сравнение функций.Сравнить

  • Выбрать 2 или более продуктов для бок о бок по бок по сравнению с функциями. Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

  • Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

  • Выберите 2 или более продуктов для параллельного сравнения сравнение функций. Сравнить

  • Выбрать 2 или более продуктов для бок о бок по бок.

    Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

  • Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

  • Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

  • Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

  • 2
  • 04 Выберите 2 или более продукты для параллельного сравнения функций. Сравните

  • Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

  • Выберите 2 или более продуктов для параллельного сравнения сравнение функций.Сравнить

  • Выбрать 2 или более продуктов для бок о бок по сравнению с функциями сравнения. Выберите 2 или более продуктов для наглядного сравнения характеристик. Сравнить

Показаны 30 из 86

Цвета электрических проводов | Мистер Спарки Электрик ХьюстонМистер Спарки Электрик Хьюстон

Написано 7 декабря 2020 г.

Знание цветов электрических проводов обеспечивает безопасность электриков, жильцов и приборов каждый раз, когда электрическая система находится на обслуживании или ремонте. Различные цвета указывают на назначение провода в цепи.

Помните, что по всем проводам в определенное время может проходить электрический ток, поэтому с ними следует обращаться с одинаковой осторожностью. Крайне важно понимать провода, которые могут представлять наибольшую угрозу, горячие провода.

Горячие провода — это те провода, которые передают электрический ток от электрической панели или распределительной коробки к таким местам назначения, как розетка или осветительные приборы. Они также известны как линейные провода.

Цветовые коды электрических проводов

1. Черные провода – Горячие
Черные провода передают питание к розеткам и выключателям во всех типах цепей, а также могут использоваться в качестве ветвей выключателя, связующего звена между выключателем и электрической нагрузкой. Все черные провода всегда считаются находящимися под напряжением, и при работе с ними следует соблюдать особую осторожность.

2. Красные провода — горячие
Красные провода — это вторичные провода под напряжением в цепях на 220 В, которые также могут использоваться в различных ножках выключателя. Красные провода в основном используются для подключения системы электропитания дома, а проводные детекторы дыма таковы, что если сработает один сигнал тревоги, сработают все они.

Красные провода используются при установке потолочных вентиляторов, где могут быть выключатели света. Электрики могут соединить красный и черный провод или два красных провода.

3. Синие и желтые провода — горячий
Синий и желтый провода могут передавать питание, но они обычно не используются в розетке. Вместо этого они действуют как провода под напряжением, протянутые через кабелепровод. Например, желтые провода могут служить ножками выключателя структурного освещения, потолочных вентиляторов или розеток, соединенных с выключателями света.

Синие провода в основном используются в качестве проходных в трех- или четырехпозиционных выключателях, например, в выключателях внизу и наверху лестницы, управляющих одним и тем же светом (трехходовые).

4. Белые провода с красной или черной лентой — Hot
Когда белые провода покрыты черной или красной лентой, они являются горячими проводами.

5. Зеленые провода — заземление
Зеленые провода используются для заземления электрических цепей. Провода подключаются к заземляющей клемме в розеточном сейфе и проходят к заземляющей шине внутри электрического щита.

Таким образом, провода играют роль предохранителя, который обеспечивает выход электричества куда-то под землю, если какой-либо провод под напряжением в цепи соприкасается с металлом или любым проводящим материалом.

Зеленые провода следует соединять только с другими зелеными проводами, и в случае неисправности в цепи они могут оказаться под напряжением, что требует осторожного обращения с ними. Зеленые провода также никогда не должны использоваться для каких-либо других целей, поскольку это может привести к поражению электрическим током.

Винты заземления на любых электрических устройствах часто также окрашиваются в зеленый цвет.

6. Неизолированные медные провода — заземление
Заземление обеспечивает безопасный путь для обратного тока электричества в землю в случае электрической неисправности. Поскольку все электрические устройства должны быть заземлены, оголенные медные провода подключаются ко всем из них, включая светильники, выключатели, розетки и металлические корпуса или рамы приборов.

Кроме того, электрические металлические коробки должны быть заземлены, поскольку они являются проводящими.

7. Белые или серые провода — нейтральный
Слово «нейтральный» может быть обманчивым, поскольку кажется менее опасным или имеет меньший электрический ток. Однако с ними следует обращаться осторожно, поскольку они могут проводить электрический ток, в основном, когда токовая нагрузка цепи несбалансирована.

Нейтральные провода соединяются с токопроводящей металлической деталью в электрическом щите, который притягивает электрический ток для распределения по дому. Эта металлическая деталь называется нейтральной шиной. Серые провода можно соединять только друг с другом.

Белые и серые провода представляют опасность поражения электрическим током при неправильном обращении, поскольку они передают энергию обратно на электрический щит. При работе с белыми проводами убедитесь, что вокруг них нет красной или черной ленты, так как это означало бы, что они использовались в качестве проводов под напряжением.

Важно понимать цвета электрических проводов, а также провода нагрузки и провода c. Провода нагрузки соединяют осветительную арматуру и выключатель света. Как только выключатель замкнут, он позволяет электричеству течь от выключателей света к осветительным приборам, включая свет.

Очень часто возникает путаница между линейными и нагрузочными проводами. Итак, какого цвета провод нагрузки? Провода нагрузки в основном черные, но красный также может использоваться в качестве вторичного провода нагрузки.

Они также подключаются к верхней половине переключателя, а линейные провода подключаются к нижней половине переключателя.

Провода C, также называемые обычными проводами, являются другими важными проводами для полного понимания цветового кода электрических проводов. Они обычно встречаются в современных домах или домах, прошедших современный ремонт.

Это потому, что они используются в умных термостатах, которых не было в традиционных домах. Интеллектуальные термостаты нуждаются в постоянном питании, чтобы поддерживать питание цветных светодиодных экранов и радиомодулей Wi-Fi.
Провода c отвечают за подачу постоянного питания 24 В, завершая цепь провода R (источник питания) к плате управления системой HVAC.

Какого цвета провод C и как его идентифицировать?

Провод c в основном синий, но в некоторых случаях может быть черным.

Перед выполнением работ по ремонту электрических проводов убедитесь, что в них не подается питание, отключив основное электропитание. Мультиметр можно использовать для устранения неполадок и проверки электропроводки дома.

Его также можно использовать для проверки наличия электрического тока и определения его силы.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
