Содержание:

1. На что влияют размеры алюминиевых радиаторов отопления
2. Параметры и размеры алюминиевых радиаторов ROVALL
3. Параметры объема радиаторов от Climatic Control Corporation LLP
4. Размеры алюминиевых радиаторов от компании Fondital
5. Характеристики алюминиевых радиаторов от Faral S.p.A.
6. Расчет алюминиевых радиаторов от Global
7. Параметры алюминиевых радиаторов от Torex
8. Размеры секции алюминиевых радиаторов от Rifar
9. Объем секции алюминиевого радиатора
10. Расчет количества секций

Современные радиаторы отопительные из алюминиевого сплава уже стали привычными, поскольку их можно встретить не только в жилых помещениях, но и в общественных зданиях. Это стало возможным благодаря их красивому внешнему виду, легкому весу, а кроме того, они очень быстро нагреваются. Но при выборе данных батарей специалисты рекомендуют ознакомиться с их ассортиментом и грамотно определить размеры алюминиевых радиаторов отопления, таких как на фото. Какими же бывают их параметры и характеристики?

На что влияют размеры алюминиевых радиаторов отопления

Одним из важнейших параметров считается промежуток между осями радиаторов. Чаще всего в продаже можно встретить алюминиевые приборы, у которых расстояние между двумя коллекторами – нижним и верхним составляет 350 или 500 миллиметров. Правда, имеются изделия с показателем, равным 200, 400, 600, 700 и даже 800 миллиметров.

Размеры алюминиевых радиаторов по длине практически не имеют ограничений. Чем батарея длиннее, тем ее мощность выше. Чтобы достичь требуемого уровня мощности, необходимо приобрести определенное количество отопительных секций.

Общая протяженность прибора зависит от нужной для обогрева помещения мощности, от того, какие размеры батарей отопления, секции и теплоотдача.

Для состыковки отдельных элементов алюминиевого радиатора с трубопроводами отопительной конструкции, пользуются монтажным комплектом для установки, в который входят:

• специальные кронштейны для навешивания батареи на стену в количестве 2-4 штуки;
• кран Маевского – устройство для стравливания воздуха, попавшего в систему;
• ключ, предназначенный для крана;
• проходные радиаторные пробки с диаметром в 3/4 или ½ правого или левого типа;
• заглушки для отопительного прибора, их еще называют глухими пробками;
• иногда также имеются дюбеля, чтобы закрепить кронштейны.

В зависимости от типа изготовления радиатора из алюминиевого сплава, отопительный прибор бывает литым или экструзионным:

• Благодаря литью батарея становится прочной и надежной. В данном случае секции слагаются из отдельных деталей, отлитых целиком и затем собранных в единый отопительный прибор. Нижнюю его часть приваривают самой последней.
• В процессе применения экструзионного оборудования происходит продавливание нагретого алюминиевого сплава сквозь специальную металлическую пластину, имеющую отверстия. Такой способ позволяет сделать длинный алюминиевый профиль требуемой формы. Когда он остывает, его делят на отрезки, которые соответствуют размерам прибора. Только потом приваривают верх и низ батареи. В данном случае отрегулировать радиатор по длине невозможно, а секции к нему нельзя ни прибавить, ни отнять. В продаже экструзионные приборы встречаются достаточно редко.

Параметры и размеры алюминиевых радиаторов ROVALL

Фирма, производящая алюминиевые радиаторы ТМ ROVALL, является одним из подразделений итальянского концерна Sira Group. Эта компания изготавливает батареи из алюминиевого сплава с расстоянием между двумя коллекторами, равным 200, 350 и 500 миллиметров. В комплект для их крепления, который приобретается отдельно, входят такие изделия: заглушки, переходники, для соединения секций — ниппели с прокладками и для осуществления настенного монтажа – кронштейны, а также кран Маевского.

Основные параметры алюминиевых радиаторов ROVALL:

• допустимое рабочее давление составляет 20 бар, а при испытании — 37,5 бара;
• максимальная температура – не более 110 °С.

У всех приборов Rovall моделей Alux 200, согласно официальным источникам компании-производителя, с расстоянием 200 миллиметров между осями, высота равна 245, а глубина – 100 миллиметров. При этом длина минимальная – 80, а максимальная – 1280 миллиметров. В свою очередь теплоотдача может составлять по — минимуму 92, а по – максимуму – 1472 ватта. Количество секций бывает от одной до 16.

У моделей радиаторов Rovall Alux 350, с расстоянием 350 миллиметров между коллекторами, высота составляет 395, а глубина – 100 миллиметров. При этом минимальная длина приборов – 80, а максимальная – 1280 миллиметров. В свою очередь теплоотдача может быть от 138 до 2208 ватт. Число секций равно от одной до 16.

У моделей приборов Rovall Alux 500, с межосевым расстоянием 500 миллиметров, высота составляет 545 миллиметров, а глубина – 100 миллиметров. При этом длина приборов минимальная – 80, а максимальная – 1280 миллиметров. В свою очередь мощность может быть по — минимуму 179, а по – максимуму – 2840 ватт. Количество секций насчитывается от одной до 16.

Параметры объема радиаторов от Climatic Control Corporation LLP

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Данная компания из Великобритании выпускает отопительные алюминиевые приборы BiLUX AL, обладающие превосходной степенью теплоотдачи, и произведенные с учетом особенностей автономных отопительных систем. Площадь поверхности этих батарей значительная, а сечение вертикально расположенной трубы, когда делался расчет алюминиевых радиаторов отопления, было определено оптимально.

Предприятие, на котором изготавливают радиаторы BiLUX AL M 300 и BiLUX AL M 500 располагается в Китае. Между обеими осями коллекторов расстояние бывает 300 или 500 миллиметров.

Во время производственного процесса верхние части приборов, отлитые под давлением, соединяют с днищем, которое изготавливают по специально разработанной сварочной технологии.

Когда изделия готовы, после сборки их подвергают химической и механической обработке. Только после этого алюминиевые приборы испытывают и проверяют на прочность и герметичность. Их покраска осуществляется в несколько приемов. Кроме этого, на них воздействуют электростатическим полем и одновременно напыляют эмаль, производимую на основе эпоксидных смол. Затем при нагревании до высокой температуры поверхности радиаторов полимеризируют.

Особенность приборов BiLUX AL заключается в том, что их торцы имеют особую конструкционное решение, позволяющее для прокладки использовать специальное кольцо. Материал его изготовления полностью герметизирует стыки. Ниппели для них задействуют кадмированные, в итоге вероятность протечки теплоносителя сведена к нулю.

Основные размеры алюминиевых радиаторов BiLUX AL:

• допустимое рабочее давление составляет 16 бар, а при испытании прибора — 24 бара;
• давление, которое способно разорвать прибор – 48 бар.

Односекционные батареи BiLUX AL M 500 с расстоянием 500 миллиметров между осями при мощности 180 ватт имеют следующие параметры (в миллиметрах):

• высота – 570;
• глубина – 75-80;
• длина – 75.

Односекционные BiLUX AL M 300 с расстоянием 300 миллиметров между осями при мощности 128 ватт имеют следующий размер секции алюминиевого радиатора (в миллиметрах):

• высота – 370;
• глубина – 75-80;
• длина – 75.

Размеры алюминиевых радиаторов от компании Fondital

Компания Fondital (Италия) выпускает алюминиевые батареи Calidor Super, приспособленные для климатических условий России и стран СНГ (см. фото). При их изготовлении во внимание принимаются европейские стандарты, такие как EN 442 и российские, согласно ГОСТу Р RU.9001.5.1.9009.

Способом их изготовления является отливка, выполняемая под высоким давлением. Окраска выполняется в два этапа: первоначально с помощью анафореза в качестве защиты наносят один слой эмали, а потом, используя порошковую эмаль, изделию придают достойный внешний вид. Монтажный комплект к радиатору покупать придется отдельно. В него входят: переходники; кронштейны; глухие пробки и кран Маевского.

Между осями расстояние составляет:

• 350 миллиметров для модели S4, у которой насчитывается 4 боковых ребра, а глубина секции равна 97 миллиметров;
• 500 миллиметров для модели S4 и S3 (с 3 ребрами и глубиной – 96 миллиметров).

Основные параметры алюминиевых радиаторов Calidor S:

• допустимое рабочее давление — 16 бар, а при проведении испытания прибора — 24 бара, максимальный предел на разрыв — 60 бар;
• предельная температура – не более 120 °С.

У моделей радиаторов Calidor Super 350 S4, с промежутком 350 миллиметров между двумя осями, согласно данным из официальных источников производителя, высота составляет 428 миллиметров, а глубина – 96 миллиметров. При этом длина приборов минимальная – 80, а максимальная – 1120 миллиметров. В свою очередь теплоотдача может быть по — минимуму 145, а по – максимуму – 2036 ватт. Количество секций от одной до 14.

Размеры радиаторов отопления алюминиевые Calidor Super 500 S4 с межосевым расстоянием 500 миллиметров следующие: высота 578 миллиметров, глубина секции – 96 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь мощность может составлять по — минимуму 192, а по – максимуму – 2694 ватта. Количество секций бывает от одной до 14.

У всех моделей приборов Calidor Super 500 S3 с расстоянием 500 миллиметров между осями, высота равна 578, а глубина – 100 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь минимальная мощность может составлять 178, а максимальная – 2478 ватт. Количество секций бывает от одной до 14.

Характеристики алюминиевых радиаторов от Faral S.p.A.

Данная компания эксклюзивно для российского рынка отопительного оборудования производит прочные радиаторы FARAL Green HP (Италия), способные выдержать величину рабочего давления в 16 атмосфер. При их изготовлении используется литьевой метод. Наружные и внутренние поверхности покрывают циркониевым защитным слоем, проникающим глубоко и не смывающимся в процессе эксплуатации. В результате чего при контакте прибора с водой не происходит выделения газов. Исключается возможность электрохимической коррозии.

Глубина батарей Green HP – 80 миллиметров, а Trio HP – 95 миллиметров. Расстояние между осями бывает равным 350 или 500 миллиметров. Отдельно продающийся комплект для монтажа прибора содержит: кран для спуска воздуха; кронштейны; переходники с заглушками; саморезы с пробками и силиконовые прокладки.

Основные параметры алюминиевых радиаторов FARAL:

• допускается рабочее давление до16 бар, а при проведении испытаний приборов — 24 бара;
• предельная температура – не более 110 °С.

У всех моделей приборов FARAL Green HP 350, согласно информации из официальных данных производителя, с расстоянием 350 миллиметров между двумя коллекторами, высота равна 430, а глубина – 80 миллиметров. При этом длина бывает от 80 до максимальных 1120 миллиметров. Мощность может составлять по — минимуму 134, а по – максимуму – 1904 ватта. Количество секций от 1 до 14.

У моделей радиаторов FARAL Green HP 500, с расстоянием 500 миллиметров между осями, высота составляет 580 миллиметров, а глубина – 80 миллиметров. При этом длина приборов от 80 (минимум) до 1120 миллиметров (маусимум). В свою очередь теплоотдача может быть по — минимуму 180, а по – максимуму – 2520 ватт. Количество секций равно от одной до 14.

Радиаторы FARAL модельного ряда Trio HP 500 имеют межцентровое расстояние 500 миллиметров, высота приборов составляет 580 миллиметров, а глубина 95 миллиметров.

При этом минимальная длина приборов – 80, а максимальная – 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 212 ватт, а максимальная 2968 ватт.

Количество секций в зависимости от мощности может составлять от 1 до 14.

Радиаторы FARAL модельного ряда Trio HP 350 имеют межцентровое расстояние 350 миллиметров, высота приборов составляет 430 миллиметров, а глубина 95 миллиметров.

При этом длина приборов от 80, до максимальных 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 151 ватт, а максимальная 2114 ватт.
Количество секций может составлять в зависимости от мощности от одной до 14.

Расчет алюминиевых радиаторов от Global

Радиаторы Global от одноименной компании (Италия) устанавливать можно и в квартирах многоэтажных зданий, и в собственных домах. Их отличительные характеристики – элегантный и оригинальный внешний вид. Наибольшей популярностью пользуются модели ISEO и VOX с межосевым расстоянием 350 или 500 миллиметров. Монтажный комплект стандартен и продается отдельно.

Основные параметры алюминиевых радиаторов Global:

• Рабочее давление по-максимуму составляет 16 бар, а при испытании прибора — 24 бара; предельная температура подогретой воды – не более 110 °С.

У моделей приборов Global VOX 350, согласно официальным источникам производителя, с расстоянием 350 миллиметров между осями, высота равна 440, а глубина – 95 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь мощность может составлять по — минимуму 145, а по – максимуму – 2030 ватт. Количество секций бывает от одной до 14.

Радиаторы Global модельного ряда VOX 500 имеют межцентровое расстояние 500 миллиметров, высота приборов составляет 590 миллиметров, а глубина 95 миллиметров.

При этом минимальная длина приборов – 80, а максимальная – 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 193 ватта, а максимальная 2702 ватта. Количество секций может составлять в зависимости от мощности от одной до 14.

У моделей приборов Global ISEO, согласно официальным источникам производителя, с расстоянием 350 миллиметров между осями, высота равна 432, а глубина – 80 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь мощность может составлять по — минимуму 134, а по – максимуму – 1976 ватт. Количество секций бывает от одной до 14.

У радиаторов Global модельного ряда ISEO, имеющих межцентровое расстояние 500 миллиметров, высота приборов составляет 582 миллиметра, а глубина 80 миллиметров.

При этом минимальная длина приборов – 80, а максимальная – 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 181 ватт, а максимальная 2534 ватта. Количество секций может составлять в зависимости от мощности от одной до 14.

Параметры алюминиевых радиаторов от Torex

Одноименной итальянской компанией предлагаются алюминиевые секционные отопительные приборы, изготовление которых выполняется методом литья. Их особенность заключается в наличии необычных световых переходов на фронтальной части. У моделей, которые имеют межосевое расстояние 350 миллиметров, глубина равна 78 миллиметров. А вот у батарей с промежутком между осями 500 миллиметров, глубина радиаторов составлять может 70 или 78 миллиметров. Они могут иметь одну или четное количество секций. Крепежный комплект следует приобретать отдельно.

Основные параметры алюминиевых радиаторов Torex:

• допустимое рабочее давление составляет 16 бар, а при испытании прибора — 24 бара;
• предельная температура – не более 110°С;
• требуемый pH воды – 7-8 (допустимо 6,5 – 8,5).

У моделей приборов Torex B 350, согласно официальным источникам производителя, с расстоянием 350 миллиметров между осями, высота равна 420, а глубина – 78 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь мощность может составлять по — минимуму 130, а по – максимуму – 1820 ватт. Количество секций бывает от одной и далее четное число до 14.

Радиаторы Torex модельного ряда B 500 имеют межцентровое расстояние 500 миллиметров, высота приборов составляет 570 миллиметров, а глубина 78 миллиметров.
При этом минимальная длина приборов – 80, а максимальная – 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 172 ватта, а максимальная 2408 ватт. Количество секций может составлять от одной и далее четное число до 14.

Радиаторы Torex модельного ряда C 500 имеют межцентровое расстояние 500 миллиметров, высота приборов составляет 570 миллиметров, а глубина 70 миллиметров.
При этом минимальная длина приборов – 75, а максимальная – 1050 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 198 ватт, а максимальная 2772 ватта. Количество секций может составлять от одной и далее четное число до 14.

Размеры секции алюминиевых радиаторов от Rifar

Компания изготавливает алюминиевые батареи моделей BASE, имеющих расстояние между двумя осями в размере 200, 350, 500 миллиметров. Изделия ALP имеют усовершенствованный дизайн, повышенную теплоотдачу и межосевой промежуток 500 миллиметров. Модели Alum представляют собой специально разработанные приборы, которые допускается использовать как в стандартных системах теплоснабжения, так и в качестве масляного электрообогревателя. Уникальная разработка Flex позволяет придать прибору нужный радиус кривизны.

Основные характеристики радиаторов из алюминия Rifar:

• допустимое рабочее давление составляет 20 атмосфер;
• предельная температура – не более 135°С;
• требуемый pH воды – 7- 8,5.

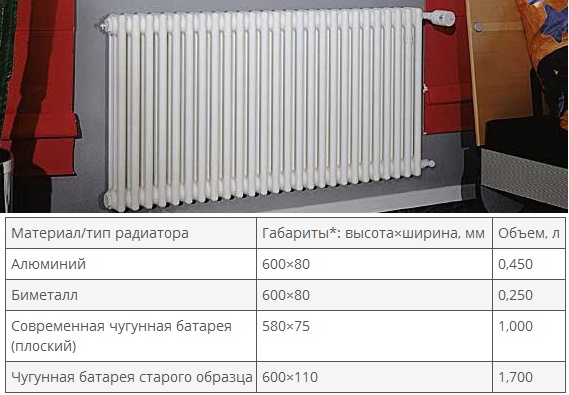

Объем секции алюминиевого радиатора

Знать объем одной секции алюминиевого радиатора очень важно для автономных систем отопления. Чтобы определить, сколько нужно антифриза для заполнения отопительной системы пользуются расчетными таблицами.

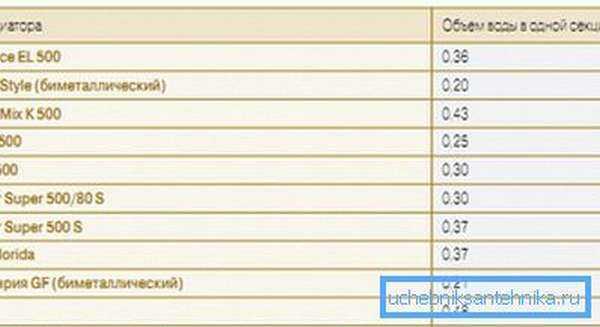

Чтобы узнать объем воды в одной секции пользуются информацией, которая имеется в тематических справочниках:

• в стандартном приборе объем секции алюминиевого радиатора составляет 0,45 литра теплоносителя;
• погонный метр трубы диаметром 15-миллиметров содержит 0,177 литра, а труба диаметром в 32 миллиметра – 0,8 литра.

Расчет количества секций

Существует несложный вариант, как сделать расчет количества секций.

Для этого надо знать площадь помещения и нормативную мощность, которая равна:

• если высота потолков 2,5 — 2,7 метра, имеется одна наружная стена и одно окно – 100 ватт;
• если высота потолков не превышает 2,7 метра, есть две наружные стены и одно окно – 120 ватт;
• если высота потолков не более 2,7 метра, насчитывается две наружные стены и два окна – 130 ватт.

До того как рассчитать количество алюминиевых радиаторов, нужно в паспорте на прибор узнать мощность одной секции. Теперь необходимо нормативную мощность умножить на площадь помещения и разделить на мощность одной секции. Полученный результат требуется округлить в большую сторону (прочитайте также: «Размеры радиаторов отопления по высоте и ширине, как рассчитать»).

Видео об алюминиевых радиаторах отопления:

Расчет количества секций алюминиевого радиатора отопления в квартире и частном доме

Что такое алюминиевый радиатор

Строго говоря, алюминиевый радиатор бывает двух типов:

• собственно, алюминиевые;
• биметаллические, из стали и алюминия.

Конструктивно такой радиатор представляет собой трубу, собранную в подобие гармошки, по которой течет горячая вода. К трубе присоединены плоские элементы, которые нагреваются теплоносителем и нагревают воздух в помещении.

Описание преимуществ и недостатков каждого типа радиаторов выходит за рамки настоящей статьи, однако можно указать на несколько немаловажных факторов. В отличие от традиционных чугунных, алюминиевые батареи отапливают в первую очередь за счет конвекции: нагретый воздух устремляется вверх, а его место занимает свежая порция холодного. За счет этого процесса получается нагреть помещение гораздо быстрее.

К этому стоит добавить небольшой вес и легкость монтажа алюминиевых изделий, а также их относительную дешевизну.

Сущность метода

Сам метод заключается в подборе оптимального радиатора, который будет обладать достаточной мощностью, чтобы прогреть помещение. Для этого необходимо лишь знать указанную в паспорте заводом-изготовителем теплоту, выдаваемую одной секцией.

Расчет по квадратам

Согласно санитарным нормам, для обогрева одного квадратного метра жилого дома требуется 100 Вт тепловой энергии. Соответственно, для того, чтобы узнать, сколько необходимо секций алюминиевого радиатора, нужно умножить площадь помещения на это значение – таким образом, можно узнать, сколько тепла в ваттах нужно для отопления всего дома или квартиры. После этого результат делят на производительность одной секции и округляют итог в большую сторону.

Формула для расчета алюминиевых секций по квадратным метрам:

N = (100 * S)/Q_c, где

• N – необходимое количество секций, шт;
• 100 – требуемая теплота для обогрева 1 м²;
• S – площадь помещения в м², которую находят умножением длины комнаты на ее ширину;
• Q_с – производительность, выдаваемая одной секции радиатора.

К примеру, дана комната размерами 3,5 х 4 м. Ее площадь будет составлять S = 3,5 * 4 = 14 м². Стандартная теплоотдача одной секции из алюминия – 190 Вт. Таким образом, чтобы обогреть это помещение, необходимо:

N = (100 * 14) / 190 = 7,34 ≈ 8 секций.

Основной недостаток расчета количества секций алюминиевого радиатора отопления на квадраты – он не учитывает высоту комнаты, так как рассчитан на стандартную высоту 2,7 м. Его результат будет близок к истине в типовых панельных домах, но не подойдет для частных домов или нестандартных квартир.

Расчет по кубам

Чтобы в какой-то мере восполнить существенный пробел предыдущего способа вычисления, разработан метод подбора секций по объему помещения. Чтобы его вычислить, достаточно умножить площадь комнаты на ее высоту.

Для обогрева 1 м³ панельного дома согласно все тех же норм, необходимо затратить 41 Вт тепловой энергии (для кирпичного – 35 Вт). Формула несколько видоизменяется по сравнению с приведенной выше:

N = (41*V)/Q_c, где

• V – объем помещения.

Чтобы сравнить оба метода, возьмем ту же комнату с высотой потолков 2,7 м, количество теплоты, выделяемое одной секцией, остается тем же:

N = (41 * 14 * 2,7) / 190 = 8,156 ≈ 9 секций.

Что касается расчета количества секций алюминиевого радиатора отопления в кирпичном доме, то для этого достаточно изменить в формуле значение норматива с 41 Вт на 35 Вт.

Как видно, разные методы для одного помещения дают разные результаты. Они будут разниться тем больше, чем обширнее комната. Кроме того, они не учитывают множество существенных моментов: климат, расположение относительно солнца, способ подключения и тепловые потери.

Чтобы максимально точно узнать, сколько же нужно секций для обогрева, необходимо ввести поправочные коэффициенты, которые и будут описывать эти нюансы.

Уточненный расчет

Формула для этого метода берется, как для расчета по квадратам, но с дополнениями:

N = (100 * S *R₁ * R₂ * R₃ * R₄ * R₅ * R₆ * R₇ *R₈ * R₉ * R₁₀)/Q_c

• R₁ – количество наружных стен, то есть те, за которыми уже улица. Для обычной комнаты она будет 1, с торца здания – 2, а для частного дома из одной комнаты – 4. Коэффициент для каждого случая можно узнать из таблицы:

Количество наружных стен	Значение К1
1	1
2	1,2
3	1,3
4	1,4

• R₂ учитывает, на какую сторону выходят окна. И хотя для южного и северного направления они разные, принято принимать его значение равным 1,05.
• R₃ описывает, как тепло теряется через стены. Чем больше этот коэффициент, тем быстрее остывает дом. Если стены утеплены, его берут равным 0,85, стандартные стены толщиной в два кирпича – 1, а для неутепленных стен – 1,27.
• R₄ зависит от климатической зоны, точнее, от минимальной отрицательной температуры зимой.

Минимальная температура зимой, 0С	Значение R4
-35	1,5
-25 до -35	1,3
— 20 и меньше	1,1
-15 и менее	0,9
-10 и менее	0,7

• R₅ зависит от высоты помещения.

Высота потолка, м	Значение R5
2,7	1,0
2,8 – 3,0	1,05
3,1 – 3,5	1,1
3,6 – 4,0	1,15
Больше 4,0	1,2

• R₆ учитывает потери тепла через крышу. Если это частный дом с неотапливаемым чердаком, то он равен 1,0, если утеплен, то 0,9. В случае, если сверху находится отапливаемая комната, то R₅ принимают равным 0,7.
• Тепло уходит из комнаты и через окна, для учета этого немаловажного фактора и существует R₇. Самые ненадежные с этой точки зрения – деревянные, и в этом случае коэффициент будет равным 1,27. Далее следуют пластиковые окна с одинарным стеклопакетом – 1,0, а замыкают с двойным стеклопакетом – 1,27.
• Тепло уходит через окна тем сильнее, чем они больше. Именно этот фактор и учитывает коэффициент R₈. Чтобы его узнать, необходимо вычислить общую площадь поверхности окон в комнате и разделить полученный результат на площадь помещения. Далее можно свериться с таблицей.

Площадь окон / площадь комнаты	Значение R8
Меньше 0,1	0,8
0,11 – 0,2	0,9
0,21 – 0,3	1,0
0,31 – 0,4	1,1
0,41 – 0,5	1,2

• С тепловыми потерями на этом закончено. Осталось учесть планируемую схему подключения радиатора через коэффициент R₉. Говоря иными словами, теплоотдача алюминиевой батареи будет зависеть от того, как именно через него будет проходить горячая вода.

Диагональная схема подключения самая эффективная, для нее коэффициент R₉ принимает значение 1,0



Боковая схема подключения чуть хуже по тепловой отдаче, поэтому в этом случае R₉ будет 1,03



При нижней схеме подключения теплоотдача будет происходить гораздо хуже, в связи с чем здесь коэффициент R₉ равен 1,13



•  R₁₀ учитывает эффективность процесса конвекции. Чем больше препятствий воздуху на его пути к радиатору и от радиатора, тем медленнее будет происходить нагрев помещения. Если батарея ничем не закрыта, то он равен 0,9. Наглухо закрытая батарея дает значение R₁₀ 1,2, если же есть подоконник и панель сверху – 1,12.

Понятие теплового напора

Когда вычислен точный объем тепла, необходимый для обогрева, нелишне будет обратить более пристально внимание на заявленную мощность секции.

Дело в том, что заводы, как правило, указывают максимальное значение этого показателя при разности температур горячей воды и воздуха помещения в 70 ⁰С. Если желаемая температура в доме – около 25 ⁰С, то поступающая горячая вода должна быть разогрета до 100 ⁰С.

Естественно, что в большинстве тепловых сетей максимальная температура теплоносителя составляет около 65 – 75 ⁰С, что подводит к закономерному вопросу: какова будет выдаваемое одной секцией количество теплоты в данных условиях?

К счастью, есть специальная таблица, благодаря которой можно легко ответить на этот вопрос. Достаточно умножить коэффициент из соответствующей строчки на тепловую производительность секции, указанной в паспорте радиатора отопления.

Тепловой напор, 0С	Поправочный коэффициент	Тепловой напор, 0С	Поправочный коэффициент	Тепловой напор, 0С	Поправочный коэффициент
40	0,48	52	0,68	64	0,89
41	0,50	5З	0,70	65	0,91
42	0,51	54	0,71	66	0,9З
4З	0,5З	55	0,8З	67	0,94
44	0,55	56	0,75	68	0,96
45	0,56	57	0,77	69	0,98
46	0,58	58	0,78	70	1,0
47	0,60	59	0,80	71	1,02
48	0,61	60	0,82	72	1,04
49	0,6З	61	0,84	7З	1,06
50	0,65	62	0,85	74	1,07
51	0,66	6З	0,87	75	1,09

Как становится понятно, расчет количества секций алюминиевых радиаторов отопления в деревянном или блочном доме разнится несильно, главное вооружиться карандашом и калькулятором. Остальное – чистая математика.

В нашем интернет-магазине большой выбор алюминиевых радиаторов ведущих производителей, посмотрите!

Мощность алюминиевой секции радиатора. Чугунные радиаторы и расчет их мощности для помещения

Эти приборы выглядят современно и недорого. Они способны при правильной установке и эксплуатации длительное время выполнять свои функции. Чтобы в полной мере использовать все потенциальные возможности, необходимо точно рассчитать мощность алюминиевого радиатора, которая потребуется для качественного обогрева жилья в самых сложных погодных условиях.

Дизайн и технические характеристики

Качественные изделия из этого металла создаются методом литья. Это позволяет изготавливать прочные, долговечные отопительные приборы, в которых отсутствуют отдельные элементы, их соединения. Эта технология достаточно сложная. Для исключения появления дефектов требуется точное соблюдение многих режимов производства, контроль отсутствия скрытых дефектов, каверн. Стоимость таких радиаторов несколько выше, чем у сборных моделей. Но именно они без повреждений выдерживают большое повышение давления в магистралях подачи теплоносителя.

Вторым распространенным методом является экструзия. Металл под давлением заполняет специальную форму. Заготовка разрезается на части. Отдельные элементы соединяются сваркой. В этом случае используются относительно недорогие производственные процессы. Но следует учитывать, что готовые изделия менее долговечны и надежны по сравнению с первым вариантом.

Алюминиевые радиаторы необходимых размеров создаются из отдельных блоков, чтобы конечной мощности хватило для конкретного помещения. Ниже приведены диапазоны значений основных характеристик устройств этого типа:

• Допустимое максимальное давление в системе теплоснабжения: от 6 до 24 атм.
• Температура теплоносителя (макс.): До +110°С.
• Срок службы нагревательного устройства: от 10 до 20 лет.

Параметры одной секции:

• мощность — от 0,08 до 0,210 кВт;
• объем охлаждающей жидкости — от 0,2 до 0,5 литра;
вес
• — от 0,9 до 1,5 кг.

Сколько секций алюминиевого радиатора необходимо для обогрева одной комнаты

Самый простой и, соответственно, не точный расчет можно произвести по следующей пропорции: на каждый квадратный метр помещения тепловая мощность не менее 0,1 кВт.

Чтобы узнать, сколько секций вам нужно, выполните следующие действия:

• Для обогрева одного помещения площадью 30 кв.м требуется мощность 3 кВт: 30*1=3.
• Если мощность одного элемента 0,15кВт, то необходимо 20 секций: 3/0,15=20,
• Это количество слишком велико для одного радиатора, поэтому необходимо будет создать и установить в помещении две батареи. Каждый из них будет состоять из 10 секций.

Более точный результат можно получить при учете следующих факторов:

• климатические условия местности;
• высота потолков;
• количество оконных и дверных проемов в помещении, наружных стенах;
• наличие теплых полов снизу и сверху;
• общие изоляционные характеристики конструкции.

Поправочные коэффициенты используются для каждого из параметров. Их значения можно найти в профессиональных справочниках. Подставив их в общую формулу, не составит труда узнать, какая мощность требуется в кВт секции и прибора в целом для конкретного помещения. Если получится неточная цифра, то округление нужно делать в большую сторону. Вносить коррективы при правильной настройке оборудования проще, если оно приобретается с определенным запасом возможностей.

Как правильно монтировать и выгоднее эксплуатировать алюминиевые радиаторы

Из приведенных выше данных несложно понять основные преимущества данного типа приборов.

Однако перечислим их отдельно:

• Сборная конструкция позволяет достаточно точно подобрать количество элементов, чтобы мощности нагрева хватило.
• Небольшой вес облегчает производство транспортно-сборочных операций. Не создает ненужных нагрузок на крепеж и конструкцию здания.
• Небольшие внутренние объемы и отличная теплопроводность снижают инерцию. Это означает, что такие устройства допустимо комбинировать с отдельными регуляторами, а также интегрировать их в современные системы автоматизированного поддержания комфортного температурного режима. Такое оборудование позволит сократить потребление энергоресурсов при эксплуатации.
• Нейтральный внешний вид большинства моделей хорошо подходит для различных дизайнов.
• Низкая стоимость приборов позволяет создавать новые или модернизировать старые системы отопления без больших затрат.

Подходят как для простейших однотрубных, так и для самых сложных коллекторных схем. Они подходят для работы с гравитационным или принудительным движением теплоносителя.

При установке необходимо учитывать следующие особенности:

• Все устройства должны быть оборудованы клапанами для выпуска воздуха.
• Крепление их должно выполняться в строго горизонтальном положении.
• При выходе pH теплоносителя (Ph) за пределы диапазона от 7 до 8 единиц будут происходить реакции, разрушающие алюминий.
• Со временем этот металл покрывается защитной оксидной пленкой, которая предотвратит упомянутые выше процессы. Однако и сам он может быть поврежден песком и другими механическими примесями. Такие загрязнения можно удалить с помощью стандартного магистрального фильтра.
• В городских условиях трудно предотвратить возникновение аварийных ситуаций, связанных с резким повышением давления. Здесь рекомендуется устанавливать отопительные приборы, рассчитанные на высокое давление.

Чугунные радиаторы – радиаторы, дошедшие до нашего времени с далеких 70-х годов прошлого тысячелетия. Сегодня они более современные, их практически невозможно отличить от биметаллических или алюминиевых эмалированных радиаторов. Чугунные радиаторы способны работать при температуре теплоносителя до 110 0 С.

Довольно большие размеры и внушительный вес компенсируются инерционностью, позволяющей регулировать температуру. Они идеально подходят для любого помещения, надежны и долговечны, могут использоваться с любыми котлами и теплоносителями. Многих интересует вопрос — сколько киловатт в одной секции чугунного радиатора? Ответ на этот вопрос вы найдете ниже.

Чугунный радиатор отопления

Чугунные радиаторы М-140

Радиаторы типа М-140 имеют достаточно простую конструкцию и неприхотливы в обслуживании. В качестве материала для их изготовления используется чугун. Обладает высокой устойчивостью к коррозионным процессам и может использоваться с любым теплоносителем. Низкий уровень гидравлического давления позволяет использовать радиаторы как для гравитационной, так и для принудительной систем циркуляции теплоносителя. Высокий порог противодействия гидроударам позволяет использовать их как в двухэтажных, так и в девятиэтажных домах. Преимуществами М-140 являются простота обслуживания, надежность, длительный срок службы и низкая стоимость.

Радиаторы чугунные МС-140-500

Широко применяются для отопления зданий с t теплоносителя в пределах 130 0 С и давлением 0,9 МПа. Емкость одной полости – 1,45 литра, объем отапливаемой площади – 0,244 кв. м. Материал изготовления секций – СЧ-10 (серый чугун).

Радиаторы чугунные МС-140-300

Радиаторы применяются для обогрева помещений с низкими подоконниками и давлением 0,9 МПа. Вместимость полости 1,11 л. Вес резонатора с учетом комплектующих 5700 г. Расчетный тепловой поток равен 0,120 кВт.

Радиаторы чугунные МС-140М-500-09

Радиаторы данной модели применяются для различных помещений с t теплоносителя до 130 0 С и давлением 0,9 МПа. Масса одной полости 7100 г. В качестве материала для изготовления используется серый чугун. S отопление с одной полостью — 0,244м2.

Важно! При выборе радиатора для жилья обязательно обратите внимание на его характеристики и заранее произведите всевозможные расчеты, так как обменять купленный товар будет практически невозможно.

Плюсы и минусы использования чугунных радиаторов

Стилизованный чугунный радиатор

Любая существующая сегодня система отопления имеет как плюсы, так и минусы, учтите их.

Номинальная тепловая мощность каждой секции 160Вт. Примерно 65 % выделяемого теплового потока нагревает воздух, скапливающийся в верхней части помещения, а оставшиеся 35 % — нижнюю часть помещения.

1. Длительный срок использования от 15 до 50 лет.
2. Высокий уровень устойчивости к коррозионным процессам.
3. Возможность использования в системах отопления с самотечной циркуляцией теплоносителя.

1. Низкая эффективность коррекции индекса теплоотдачи;
2. Высокий уровень трудоемкости при монтаже;

Важно! Чтобы не столкнуться с проблемой при установке, обязательно учитывайте вышеперечисленные плюсы и минусы чугунных радиаторов. Их установка стоит недешево, но повторные сборочные работы потребуют много финансовых средств.

Расчет секций (полостей) радиаторов

Итак, сколько кВт в 1 секции чугунного радиатора? Для расчета количества секций и их мощности необходимо определиться с V помещением, которое в дальнейшем появится в расчетах. Далее выбираем значение тепловой энергии. Его значения следующие:

1. отопление 1м 3 дома из панелей — 0,041кВт.
2. отопление 1 м 3 кирпичного дома со стеклопакетами и утепленными стенами — 0,034 кВт.
3. отопление 1м 3 помещений, возведенных по современным СНиПам — 0,034 кВт.

Тепловой поток одной полости МС 140-500 0,160 кВт.

Затем проводятся следующие математические операции: объем помещения умножается на тепловой поток. Полученное значение делится на количество теплоты, выделяемое одной полостью. Округлите результат в большую сторону и получите необходимое количество секций.

Сколько киловатт в чугунной секции? Каждый тип радиатора имеет разное значение, которое рассчитывает производитель при их изготовлении и указывает в сопроводительной документации.

Произведем примерный расчет на основе имеющихся данных.

Помещение имеет следующие данные: тип помещения — панельный дом, длина — высота — ширина — 5х6х2,7 м соответственно.

1. Рассчитываем объем комнаты V:

В = 5 х 6 х 2,7 = 81 м 3

1. Требуемый объем тепла:

Q = 81 * 0,041 = 3,321 кВт

1. Исходя из этого количество секций радиатора следующее:

n = 3,321 / 0,16 = 20,76

где 0,16 — тепловая мощность одной секции. Указано производителем.

1. Округляем значение в большую сторону, исходя из чего количество необходимых секций 21 шт.

Чтобы отопление дома было эффективным, необходимо покупать качественные элементы. Перед этим — провести правильный расчет их мощности.

Расчеты производятся с учетом:

• площадь помещения;
• высота его потолка;
• количество окон
• длина комнаты;
• особенности климата региона.

Правильный выбор

1. Производительность отопительных приборов должна составлять 10 % от площади помещения, если высота его потолка менее 3 м.
2. Если больше, то добавить 30% .
3. Для конечной комнаты добавьте еще 30% .

Необходимые расчеты

После определения тепловых потерь нужно определить производительность прибора (сколько кВт должно быть в стальном радиаторе или других приборах).

1. Например, вам необходимо обогреть помещение площадью 15 м² и высотой потолков 3 м.
2. Находим его объем: 15∙3=45 м³.
3. В инструкции сказано, что для обогрева 1 м³ в условиях средней полосы России необходимо 41 Вт тепловой производительности.
4. Это значит, что умножаем объем помещения на эту цифру: 45∙41=1845 Вт. Такой мощности должен обладать радиатор отопления.

Внимание!
Если жилище находится в регионе с суровыми зимами, полученную цифру необходимо умножить на 1,2 (коэффициент теплопотерь).
Итоговая цифра будет 2214 Вт.

Количество ребер

Из него вы узнаете, сколько кВт в одной секции биметаллического радиатора и алюминиевого аналога составляет 150-200 Вт. Возьмем максимальный параметр и разделим на него общую требуемую мощность в нашем примере: 2214:200=11,07. Значит, для обогрева помещения нужна батарея из 11 секций.

Тепловая мощность

На фото примерная теплопередача чугуна.

В помещении отопительные приборы размещаются у наружной стены под оконным проемом. В результате тепло, излучаемое устройством, распределяется оптимально. Холодный воздух, поступающий из окон, блокируется нагретым потоком, идущим вверх от радиатора.

Чугунные батареи

Чугунные аналоги имеют следующие преимущества:

• имеют длительный срок службы;
• имеют высокий уровень прочности;
• устойчивы к коррозии;
• отлично подходит для использования в коммунальных системах, работающих на некачественном теплоносителе.
• сейчас производители изготавливают чугунные батареи (их цена выше, чем у обычных аналогов), которые имеют улучшенный внешний вид за счет применения новых технологий литья их корпусов.

Недостатки изделий: большая масса и тепловая инерция.

В нижней таблице указано, сколько кВт содержится в чугунном радиаторе в зависимости от его модели.

Внимание!
Для обогрева помещения площадью 15 м² мощность, то есть кВт чугунного радиатора, должна быть не менее 1,5. Другими словами, батарея должна состоять из 10-12 секций.

Алюминиевые радиаторы

Алюминиевые изделия имеют более высокую тепловую мощность, чем чугунные аналоги. На вопрос, сколько кВт в одной секции алюминиевого радиатора, специалисты отвечают, что она достигает 0,185-0,2 кВт. В итоге для нормативного уровня обогрева пятнадцатиметрового помещения будет достаточно 9-10 секций алюминиевых секций.

Преимущества таких устройств:

• небольшой вес;
• эстетичный дизайн;
• высокий уровень теплопередачи;
• Температуру можно регулировать своими руками с помощью вентилей.

Но алюминиевые изделия не обладают такой прочностью, как чугунные аналоги, например маслорадиатор на 2 кВт. Поэтому они чувствительны к скачкам рабочего давления в системе, гидроударам, излишне высокой температуре теплоносителя.

Внимание!
Когда вода имеет высокий уровень pH (кислотность), алюминий выделяет много водорода.
Это негативно влияет на наше здоровье.
Исходя из этого такие приборы желательно использовать в системе отопления, в которой она имеет нейтральную кислотность.

Биметаллические изделия

Прежде чем выяснять, сколько кВт в 1 секции биметаллического радиатора, следует учесть, что такие батареи имеют схожие рабочие параметры с алюминиевыми аналогами. Однако они не имеют присущих им недостатков.

Это обстоятельство определило конструкцию приборов.

1. Состоят из медных или стальных труб, по которым протекает теплоноситель.
2. Трубки скрыты в корпусе из алюминиевой пластины. В результате циркулирующая внутри вода не взаимодействует с алюминием корпуса.
3. Исходя из этого, кислотные и механические характеристики теплоносителя никак не влияют на работу и состояние прибора.

Благодаря стали труб арматура имеет высокую прочность. Внешние ребра из алюминия обеспечивают повышенную теплоотдачу. Пытаясь узнать, сколько кВт в стальном радиаторе, имейте в виду, что у биметалла самая высокая теплоотдача – около 0,2 кВт на ребро.

Выход

Узнав, сколько кВт в 1 секции стального радиатора или аналога из другого металла, можно рассчитать теплоотдачу приобретаемого изделия. Это позволит вам создать эффективную систему отопления в своем доме.

Видео в этой статье продолжает наглядно информировать вас по теме.

Размеры алюминиевых радиаторов: объем сечения, высота

При построении любой системы отопления используются разные типы радиаторов. Любая система отопления должна проектироваться с учетом количества радиаторов и их внутреннего объема. Каждая секция радиатора имеет определенный объем, и при монтаже системы отопления нужно точно знать количество секций в батарее. От правильного расчета количества секций зависит эффективность и правильная работа системы отопления.

Какие существуют типы радиаторов?

На сегодняшний день наиболее распространены следующие типы радиаторов:

• чугунные радиаторы;
• радиаторы из алюминиевого сплава;
• биметаллические радиаторы.

Разновидности нагревательных батарей

Стандарт

Эти устройства доступны в диапазоне высот, обычно от 300 до 750 мм, с самым большим диапазоном длин и конфигураций высотой от 450 до 600 мм в высоту. Длина колеблется от 200 мм до 3 м и более, при наибольшем диапазоне от 450 мм до 2 м в длину.

Панели и конвекторы

Такие радиаторы обычно состоят из одной или двух панелей, но иногда встречаются и 3-панельные. Современные однопанельные радиаторы имеют гофрированную панель, образующую ряд ребер (называемых «конвекторами»), прикрепленных к задней (обращенной к стене) стороне панели, что увеличивает конвекционную мощность батареи. Они широко известны как «одиночные конвекторы» (SC). Радиаторы, состоящие из двух панелей с ребрами, уложенными друг на друга (с ребрами посередине), известны как радиаторы «двойного конвектора» (DC). Существуют также двойные радиаторы, состоящие из одной оребренной панели и одной неоребренной панели. Радиаторы старого образца состояли из одной или двух панелей без конвекционных ребер.

Традиционный стандартный радиатор имеет швы вверху, по бокам и внизу каждой панели (там, где листы штампованной стали соединяются вместе). В настоящее время большинство шовных батарей продаются с установленными сверху и по бокам декоративными панелями (верхние имеют вентиляционные отверстия для циркуляции воздуха), и такие батареи известны как «компактные». Альтернативный вариант радиатора с верхним швом использует один лист прессованной стали, и этот лист скручивается вместе в верхней части радиатора.

Батареи с низкой температурой поверхности

Конструкция большинства этих радиаторов такова, что их излучающие поверхности имеют относительно низкие температуры при нормальной температуре системы отопления. Их применяют везде, где есть риск ожогов – чаще всего в детских учреждениях, домах престарелых, больницах и больницах.

Дизайнерские батареи

Существует огромный выбор дизайнов радиаторов, которые могут быть более привлекательными для глаз, чем их обычные аналоги. Некоторые дизайнерские батареи доступны в высоких узких конфигурациях, которые могут подходить для помещений, например, с узкими стенами рядом с дверями, где обычные радиаторы не могут обеспечить достаточную мощность при ограниченном доступном пространстве на стене.

Радиаторы-плинтусы

Эти устройства обычно маскируются под плинтуса. Работа этих радиаторов аналогична эффекту «теплого пола», так как глаз пользователя не замечает секций радиаторов на стенах. Установка плинтусов позволяет сэкономить внутреннее пространство помещения.

Полотенцесушители

Эти радиаторы специально разработаны для сушки полотенец, а также для слива ванн и душевых кабин. Однако тепловая мощность полотенцесушителей значительно снижается, когда они накрыты полотенцами, и даже если они не накрыты с полотенцами полотенцесушители способны рассеивать гораздо меньше тепла, чем обычные батареи аналогичного размера. Обычно полотенцесушителей недостаточно для обогрева помещений. Они используются только в относительно небольших и хорошо изолированных ванных комнатах. Некоторые конструкции полотенцесушителей содержат обычный радиатор с вешалками для полотенец сверху, а иногда и по бокам радиатора. Такие устройства обладают лучшей теплоотдачей.

Тепловая мощность радиаторов с разным межосевым расстоянием

Второй ключевой характеристикой биметаллических радиаторов является тепловая мощность . По этому параметру определяют, сколько секций радиатора необходимо для эффективного обогрева помещения определенной площади. Данная характеристика биметаллического радиатора напрямую зависит от величины межосевого расстояния :

• 500 мм — тепловая мощность от 170 до 200 Вт.
• 350 мм — от 120 до 140 Вт.
• 300 — от 100 до 145 Вт.
• 200 — около 100 Вт.

Точное значение тепловой мощности зависит от модификации прибора, эта характеристика биметаллического радиатора указывается в техническом паспорте на изделие. Он рассчитывается следующим образом: оценивается количество теплоты, отдаваемое радиатором при температуре рабочей среды +70 градусов Цельсия. Напомним, что в России действует следующий стандарт: для обогрева помещения площадью 10 квадратных метров требуется тепловая мощность 1 кВт .

Для определения необходимого количества секций можно использовать следующую формулу: N = S * 100 / Q где:

• N – оптимальное количество секций.
• S — площадь помещения.
• Q — индекс паспорта раздела.

Количество теплоносителя в батарее отопления

Правильно подобранный объем теплоносителя в секции позволяет радиатору отопления работать наиболее оптимально. Количество воды в радиаторе влияет не только на работу котла, но и на эффективность всех элементов системы отопления. От правильного расчета объема воды или антифриза зависит также наиболее рациональный подбор остального оборудования, входящего в систему отопления.

Объем охлаждающей жидкости в системе также необходимо знать, чтобы правильно подобрать расширительный бачок. Для домов с центральной системой отопления объем радиаторов не столь важен, а вот для автономных систем отопления объем воды в секциях радиаторов нужно знать доподлинно. Также нужно учитывать объем трубопроводов системы отопления, чтобы котел отопления работал в правильном режиме. Существуют специальные таблицы для расчета внутреннего объема трубопроводов в системе отопления. Нужно только правильно измерить длину труб отопительного контура.

Сегодня наиболее востребованы радиаторы из биметалла и алюминиевого сплава. Биметаллическая радиаторная секция высотой 300 миллиметров имеет внутренний объем 0,3 л/м, а секция высотой 500 миллиметров имеет объем 0,39 л/м. Такие же показатели у секции радиатора из алюминиевого сплава.

Также до сих пор используются чугунные радиаторы. Импортная чугунная секция высотой 300 миллиметров имеет внутренний объем 0,5 л/м, а такая же секция высотой 500 мм имеет уже внутренний объем 0,6 л/м. Чугунные батареи отечественного производства высотой 300 мм имеют внутренний объем 3 л/м, а секция высотой 500 мм имеет объем 4 л/м.

Вода или антифриз

В качестве теплоносителя чаще всего используется обычная вода, но также применяются антифриз и дистиллят. Антифриз используется только в том случае, если место жительства не постоянное. Антифриз необходим, когда система отопления зимой не работает. Использование антифриза в качестве теплоносителя намного дороже, чем использование обычной воды. Чтобы не тратить лишние деньги при использовании антифриза в качестве теплоносителя, необходимо точно знать объем системы отопления. Следует подсчитать количество секций радиаторов и рассчитать объем радиаторов по вышеуказанным параметрам. Объем трубопровода определяется с помощью специальной таблицы. Но для этого сначала нужно обычной рулеткой измерить длину труб.

В конце расчетов объемы трубопроводов и объемы радиаторов отопления складываются, и уже на основании этих данных закупается необходимое количество антифриза. Также эти данные пригодятся для определения количества воды, которое будет использовано в системе отопления. Эта информация позволит максимально гибко настроить котёл, а также другие элементы отопительного контура.

Что такое биметаллический радиатор

Несмотря на большой ассортимент батарей отопления, современные биметаллические радиаторы сейчас пользуются большой популярностью, благодаря своим преимуществам. Для начала рассмотрим, что это за устройство.

Устройство

Конструкция может быть сплошной или сборной, состоящей из двух металлов. Все изделия делятся на 2 группы в зависимости от используемых материалов: сталь и алюминий, медь и алюминий.

Отопительный прибор первого типа имеет следующую конструкцию: стальная труба с горизонтальными коллекторами и вертикальными колоннами, с закрепленным алюминиевым радиатором. Поскольку теплоносителю приходится контактировать только со сталью, максимальная температура в таких батареях не превышает +110°С, а допустимое давление должно быть не более 40 бар. Каждое соединение надежно герметизировано, чтобы свести к минимуму вероятность протечки. Нагреватель всегда можно увеличить, так как допустимо наращивание дополнительных секций.

Каждая секция имеет трубчатый стальной сердечник, по которому транспортируется теплоноситель. Сердцевина представляет собой 2 трубки, соединенные тонкой колонкой. Имеют резьбу, необходимую для соединения секций. Алюминиевый теплообменник имеет довольно сложную форму и множество конвекционных воздуховодов.

Аккумуляторы из алюминия и меди имеют цельную конструкцию. В алюминиевом корпусе находится медная катушка, для изготовления которой используется метод пайки. Он способен выдерживать рабочее давление до 50 бар. В таких аккумуляторах теплоноситель будет контактировать с медью. Этот металл имеет более высокую теплопроводность, чем сталь, кроме того, он не боится отложений, так как внутренняя поверхность трубы практически не имеет шероховатостей. Это дает возможность использовать любой теплоноситель, не только воду.

Биметаллическая батарея имеет уникальную конструкцию, позволяющую уменьшить вес и повысить теплопроводность. Благодаря небольшому весу установку таких радиаторов можно проводить даже на стены из гипсокартона. На внешней поверхности предусмотрен специальный защитный слой, повышающий устойчивость изделия к механическим и химическим повреждениям. Короче говоря, дизайн сочетает в себе достоинства двух разных металлов.

Технические характеристики

Современные отопительные приборы легкие, надежные и отлично проводят тепловую энергию. Благодаря металлической поверхности изделия легко впитывают тепло и отдают его окружающему пространству, быстро его прогревая.

Прежде чем выбрать такие радиаторы, необходимо ознакомиться с их техническими характеристиками. Это позволит вам принять правильное решение при организации отопления вашего дома. Любая батарея должна быть прочной, чтобы с легкостью поддерживать давление в системе. И в этом плане на первое место выходят биметаллические радиаторы: максимально допустимый порог давления составляет 50 бар. В среднем срок их службы достигает 20 лет. Они необычайно прочны и имеют современный элегантный дизайн.

При межосевом расстоянии 500 мм система показывает высокую теплоотдачу: тепловая мощность варьируется от 170 до 190 Вт. Так как теплоноситель должен соприкасаться со сталью, а не с алюминием, максимально допустимое рабочее давление увеличивается .

Следует отметить, что в системах этот показатель редко превышает 15 бар. Тем не менее, биметаллические радиаторы служат своеобразным гарантом качества, так как лучше всего устойчивы к гидроударам. И покупатель ценит эту надежность.

За счет малого диаметра каналов в радиаторах объем теплоносителя легко уменьшается в 2-3 раза. Это позволяет батареям быстрее реагировать на команды термостата – процесс обогрева станет еще более комфортным.

Преимущества

По сравнению с популярными традиционными решениями, выпускаемые биметаллические радиаторы имеют массу положительных качеств.

Ключевые преимущества отопительного оборудования.

1. Долгий срок службы … Объясняется качественной сборкой и применением в конструкции двух разных металлов.
2. Высокий индекс прочности . Это преимущество было достигнуто за счет использования стального сердечника, который не только отлично противостоит высокому давлению, но и не боится гидравлических ударов, возможных в системе отопления. Схемы подключения бывают разные, но эту работу следует доверить специалистам.
3. Хорошая теплоотдача … Тепло будет быстро распространяться по комнате, ведь внешний корпус устройства выполнен из алюминия. Даже стандартная модель способна рассеивать тепло 190 Вт, что больше возможностей одноэлементного излучателя.
4. Коррозионностойкий … Охлаждающая жидкость контактирует со сталью, которая не боится коррозионных процессов, благодаря чему продлевается срок службы.
5. Быстрая реакция на термостат … Биметаллические устройства имеют меньший объем теплоносителя, что позволяет термостату быстрее реагировать на изменение настроек.
6. Привлекательный дизайн … Алюминий, как металл, легко поддается литью, поэтому из него делают самые разнообразные конструкции, подходящие для любого интерьера.

Биметаллические батареи имеют множество преимуществ, но идеального материала просто не существует.

недостатки

Прежде чем выбирать такие аккумуляторы, необходимо ознакомиться с их слабыми местами.

Что касается недостатков, то их немного:

• высокая цена … Это если сравнивать с более традиционными решениями. Но следует отметить, что биметалл — прочный и долговечный материал, поэтому такая покупка — долгосрочное вложение;
• дешевые модели не защищены от коррозии. Со временем на них нападает ржавчина, портящая качество и сокращающая срок службы.

Как видите недостатков практически нет. И если вы сделаете выбор один раз правильно, трудностей больше не будет.

Цены на разные модели биметаллических радиаторов отопления

биметаллические радиаторы отопления

Средние данные

Если по какой-либо причине пользователь не может определить точный объем воды или антифриза в радиаторах отопления, то можно усредненные данные использовать те, которые применимы к определенным типам радиаторов отопления. Если, скажем, взять панельный радиатор 22 или 11 типа, то на каждые 10 см этого отопительного прибора будет приходиться 0,5-0,25 л теплоносителя.

Если нужно определить «на глаз» объем секции чугунного радиатора, то для советских образцов объем будет колебаться от 1,11 до 1,45 л воды или антифриза. Если в системе отопления используются импортные чугунные секции, то такая секция имеет вместимость от 0,12 до 0,15 л воды или антифриза.

Есть еще один способ определения внутреннего объема секции радиатора — нижние горловины закрыть, а воду или антифриз залить в секцию через верхние — доверху. Но это не всегда работает, так как радиаторы из алюминиевого сплава имеют довольно сложную внутреннюю структуру. В такой конструкции не так просто удалить воздух из всех внутренних полостей, поэтому этот способ измерения внутреннего объема для алюминиевых радиаторов нельзя считать точным.

Правильный расчет

Также нужно учитывать тот факт, что теплообменник котла отопления также содержит некоторое количество теплоносителя. Теплообменник настенного котла отопления вмещает от 3 до 6 литров воды, а приборов напольного отопления от 9 до 30 литров.

Выяснив наверняка внутренний объем всех радиаторов отопления, трубопроводов и теплообменника, можно переходить к подбору расширительного бачка. Этот элемент системы отопления очень важен, так как от него зависит поддержание оптимального давления в контуре отопления.

Как рассчитать количество секций

Исходя из санитарных норм, на 1 квадратный метр помещения требуется 100 Вт мощности. Расчет следующий: считается площадь жилья – длина умножается на ширину. Полученную цифру умножают на 100 Вт и делят на теплоотдачу одной секции.

Например, возьмем комнату 3 на 4 метра. Рассчитать можно по приведенной выше формуле: К = 3×4×100/200 = 6. Здесь цифра 200 – это коэффициент теплопередачи одной секции.

Расчет секций биметаллических радиаторов отопления по площади более точный. Расчеты те же, только исходные данные – теплопроизводительность на 1 м³.
