герметизация трубы на крыше

Современная кровля состоит из нескольких слоев: утеплитель, гидроизоляция, пароизоляция. Такое устройство кровли обеспечивает защиту здания от ветра и осадков, а также удерживает тепло.

Однако практически на каждой крыше присутствуют стыки и соединения элементов, например, место стыка кровельного материала и дымохода. В этих участках будут появляться протечки, если не выполнить их качественную герметизацию.

Как выполняется герметизация трубы на крыше будет рассказано далее в статье.

Выбор места вывода трубы

Кровельный пирог будет герметичным и надежным, если правильно выбрать место вывода вентиляционных каналов и дымохода через крышу. От места расположения прохода будет зависеть отделка стыка. Для крыши из профлиста вывод трубы делают в следующих местах:

1. 1. 1. На определенном расстоянии от кровельного конька (50-70 см). Подобное расположение вывода трубы предотвращает протечки крыши и снижает вероятность появления снежных карманов. Также при таком обустройстве вывода трубы нет нужды нарушать стропильную систему. Для защиты стыка между кровельным покрытием и трубой используют эластичные проходки, а также доборные элементы, необходимые для сборки фартука.

1. 1. 1. На конек крыши. Это место вывода трубы считается наиболее подходящим. Подобное обустройство исключает вероятность появления снежных карманов, конденсата и протечек. Но есть один существенный минус – нарушение целостности коньковой балки. В этом случае при выполнении гидроизоляции дымохода на крыше стык между кровельным материалом и трубой заливают силиконовым герметиком, а после обшивают декоративным фартуком.

Последствия некачественно выполненной гидроизоляции трубы

Если место прохода трубы или вентиляционного канала на крыше выполнить некачественно, то в дальнейшем могут появиться следующие проблемы:

1. 1. 1. Протечки. При некачественной гидроизоляции дымовой трубы на крыше появляются протечки.
      2. Стропильная система начинает гнить. Протекающая вода попадает на деревянные элементы каркаса крыши. Эти элементы отсыревают, а затем гниют.
      3. Коррозия кровельного материала. Внутренняя часть профлистов, в отличие от внешней, не покрыта защитной полимерной пленкой. Поэтому попадание влаги под профлисты вызывает их коррозию.
      4. Отсыревание слоя утеплителя. При попадании влаги на утеплитель его теплоизоляционные свойства снижаются в два раза.

Кровельное покрытие будет служить долго, если качественно отделать стык между вентиляционной или печной трубой и профнастилом. Для этих целей применяют фартук из оцинкованной стали, силиконовый герметик, каучуковые или силиконовые эластичные проходки и самоклеящиеся гидроизоляционные ленты.

Герметизация прямоугольной трубы

Прямоугольные трубы встречаются наиболее часто. Их применяют в качестве дымохода или вентиляционного канала. Для их изготовления применяют керамические блоки или термостойкие кирпичи. Отделку места примыкания профнастила и трубы прямоугольной формы делают с помощью фартука, который представляет собой готовый фасонный элемент. Для его изготовления применяется оцинкованная сталь, окрашиваемая в тот же цвет, что и кровельное покрытие.

Процесс герметизации стыка посредством фартука состоит из следующих этапов:

1. 1. 1. К наружным стенкам прямоугольной трубы подклеивают пароизоляционный и гидроизоляционный материал, разрезанный при выводе дымохода наружу. Для этих целей применяется строительный скотч.
      2. Делают неглубокую штробу по периметру трубы посредством угло-шлифовальной машинки. Штроба нужна для монтажа верхней планки.
      3. В сделанную штробу помещают верхний край планки. Для создания дополнительной фиксации применяют термостойкий силиконовый герметик.
      4. Размещают нижнюю часть фартука с нахлестом от 10 до 15 см. Фиксация осуществляется саморезами для профнастила.
      5. Под нижней частью фартука размещается галстук, изготавливаемый из гидроизоляционного материала. Этот элемент предотвращает появление протечек в кровле.

Желательно, чтобы доборные элементы, применяемые для отделки стыка между профлистом и прямоугольной трубой, были сделаны из того же материала и той же расцветки, что и покрытие кровли. Легче всего устанавливать фартук, который изготовила та же фирма, что и используемые профлисты. Тогда герметизация трубы на крыше будет качественной.

Герметизация овальной и круглой трубы

Вентиляционные трубы и дымоход на кровле из профлиста могут быть круглой формы и сделаны из оцинкованной стали. Зазор между ними и покрытием кровли заделать значительно легче. Для этих целей применяются эластичные проходки. Они гидроизолируют место примыкания профлиста и трубы. Проходки изготавливают для скатных и плоских крыш.

Герметизация трубы на крыше из профлиста выполняется следующим образом:

1. 1. 1. Приобрести эластичную проходку необходимого размера. Затем обрезать ее узкую часть таким образом, чтобы она очень плотно облегала трубу.
      2. Снять с дымохода защитный зонтик и дефлекторы. Далее нужно натянуть до самого основания дымохода эластичную проходку.
      3. Основание эластичной проходки крепят к кровле при помощи силиконового герметика, самоклеящейся основы либо кровельных саморезов.
      4. На завершающем этапе на трубу устанавливается декоративный фартук. Он имеет форму колпака и выполнен под цвет кровельного материала. Этот элемент защищает проходку от механических повреждений и воздействия ультрафиолета.

Для грамотного выполнения герметизации круглой трубы необходимо правильно выбрать размер эластичной проходки. Если изделие неплотно прилегает к печной трубе, то для создания герметичности нужно воспользоваться герметиком и стальным хомутом. Следует отметить, что проходка может порваться при установке, если ее диаметр меньше диаметра трубы.

При выводе трубы через перекрытие, потолок и элементы кровли очень важно помнить о пожарной безопасности. Расстояние между трубой и защищенными от возгорания элементами должно составлять 25 сантиметров. Незащищенные элементы должны находиться на расстоянии 35 сантиметров от трубы.

Самостоятельная отделка дымохода на крыше в 3 вариантах

Многие считают, что отделка дымохода на крыше нужна только для красоты, отчасти это верно, но эстетическая составляющая стоит здесь далеко не на первом месте. Облицовка нужна, прежде всего, для защиты печной трубы, причем как изнутри, так и снаружи. Далее мы разберем 3 наиболее популярные способа обустройства дымохода, плюс вы узнаете, зачем это нужно и как обшить трубу своими руками.

Обустроить дымоход самому вполне реально.

Зачем отделывать трубу

Причин, по которым необходимо отделывать печные трубы на крыше, как минимум 3:

1. Высокие температуры, с одной стороны, и холодный воздух с другой — приводят к тому, что на внутренней поверхности трубы оседает конденсат. Но это не простая вода, конденсат представляет собой агрессивный кислотный коктейль, который постепенно разъедает трубу. Наружное утепление смещает точку росы внутрь утеплителя и исключает появление конденсата;

Клинкерный кирпич не требует дополнительной отделки.

1. 222222Если для сооружения дымохода был использован полнотелый клинкерный кирпич или труба из нержавеющей стали, то этим материалам погодные неприятности не страшны. В то время как обычный кирпич без наружной защиты через пару лет начнет сыпаться, сталь будет ржаветь, а бетон трескаться;
2. Кроме прочности дымохода существует еще такой важный момент, как защита от дождя самой крыши. Если герметизация сектора соединения трубы с кровлей была выполнена плохо, то уже через год утеплитель придет в негодность, а деревянная стропильная система начнет портиться.

Не стоит дожидаться момента, когда наступит полное разрушение дымохода.

Нормативы и возможные варианты отделки

Дымоходная система, как, впрочем, и все печное хозяйство относятся к важным пожароопасным объектам, соответственно все моменты обустройства строго регламентируются.

Нормы и правила

Все важные моменты, касающиеся обустройства отопления, вентиляции и системы кондиционирования подробно расписаны в СНиП 41-01-2003. Труд довольно объемный, поэтому я перескажу только те нормы, которые относятся к печным трубам:

• Температура воспламенения теплоизоляции и отделочных материалов трубы должна быть на 20 ºС выше, чем максимальная температура дымохода снаружи, но в идеале дымоход желательно облицовывать негорючими материалами;
• Обшивка трубы металлом допускается, но металл должен иметь антикоррозийное покрытие;
• Кирпичная труба должна иметь стены толщиной от 120 мм;
• Бетонные дымоходы в частных домах монтируются редко, но если вы решите ставить такую трубу, то бетон должен быть армированным, жаропрочным и иметь толщину стенок от 60 мм;
• Минимальный зазор между дымоходом и деревянной кровельной обрешеткой составляет от 130 мм;
• Для керамических дымоходов, не защищенных теплоизоляцией, зазор между трубой и деревянными конструкциями кровли составляет от 250 мм;

Чем можно отделать дымоходную трубу

Выше упомянутый клинкерный кирпич штука хорошая, но дорогая. Поэтому многие выкладывают трубу из обычного кирпича, а сверху облицовывают ее клинкерной плиткой.

Материал способен выдержать любые капризы погоды, плюс такой плиткой можно облицовывать не только дымоходы, но и сами печи внутри дома.

Вариант не такой прочный, как клинкерная плитка, но если на поверхности трубы закрепить армирующую сетку из стеклопластика или оцинкованного металла, то держаться штукатурка будет хорошо.

Но имейте в виду, своими руками качественно оштукатурить поверхность, стоя на склоне крыши способен далеко не каждый.

Для облицовки дымохода можно использовать любой вид сайдинга, кроме пластикового.

Как металлический, так и цементный сайдинг одинаково хорошо подходят для облицовки дымоходов. Более того, данный материал монтируется на обрешетку, а значит, есть возможность заложить под него утеплитель.

Отделка дымоходов профнастилом сейчас одна из самых распространенных. Особенно хорошо этот вариант гармонирует с металлочерепицей.

Но если подобрать цвет, то стальные дымоходы на кровлях из шифера, ондулина или керамической черепицы также впишутся в общий дизайн.

Так как материал производится с добавлением битума, отделывать им настоящую печную трубу категорически запрещено.

В данном случае речь может идти только о монтаже вокруг трубы декоративного кокона из огнестойкой фанеры, на который и набивается битумная черепица.
Но этот вариант подходит только для сэндвич-труб оборудованных оголовком с искрогасителем.

Три варианта самостоятельного обустройства дымохода снаружи

Существует 3 варианта, где человек без особой подготовки сможет все сделать своими руками. Первый вариант касается кирпичных труб, которые в облицовке не нуждаются, но вам нужно загерметизировать стык с кровлей. После этого идет каркасный вариант и вариант с готовыми заводскими решениями.

Вариант №1: обустраиваем кирпичную трубу

Гидроизоляция трубы на крыше должна проводиться до укладки кровельного материала. Если кровля уже лежит, то придется ее частично разбирать. Снимается весь периметр на 50–70 см вокруг, плюс нужно снять нижнюю часть кровли от трубы и до края ската.

Схема герметизации периметра кирпичной трубы на скатной кровле.

Из материалов нам понадобится пристенный металлический профиль. Его можно согнуть из оцинковки своими руками или купить готовый. Профиль состоит из 4 частей, которые при монтаже накладываются друг на друга.

Наружный фартук для трубы однозначно лучше покупать, причем покупать желательно вместе с кровельным материалом, так проще подобрать цвет.

Так называемый галстук представляет собой лист кровельного железа с загнутыми по бокам бортами. Он укладывается от нижней части трубы до края ската и заводится под нижнюю секцию пристенного профиля.

Для того чтобы герметично соединить кирпичную трубу с пристенным профилем нам нужно прорезать болгаркой на трубе штробу глубиной порядка 20–30 мм. В эту штробу вставляется загнутый край профиля.

Под пристенный профиль на трубе прорезается штроба по всему периметру.

Дальше вставляем загнутый край профиля в штробу и заполняем штробу герметиком. После чего фиксируем все 4 части профиля и галстук, заведенный снизу саморезами с прессшайбами. Поверх всей этой конструкции укладывается кровельный материал.

Схема обустройства верхнего фартука для печной трубы.

Верхний фартук крепится к трубе саморезами по всему периметру. На трубу он должен заходить не менее чем на 100 мм. Нижняя часть фартука зачастую делается из мягких битумных материалов. Ее обжимают вокруг рифленой кровли и приклеивают к этой кровле мастикой или специальным клеем.

Фартук обязательно приклеивается к кровле.

Схема работает примерно так: основное количество влаги отводит от трубы верхний фартук, но если этот барьер не справился со своей задачей и влага, попала под кровлю, то ее соберет пристенный профиль и вода стечет по галстуку с крыши.

Схема двойной гидрозащиты кровли в секторе примыкания к печной трубе.

Вариант №2: монтаж каркаса

Этот способ хорошо подходит для утепления и облицовки дымохода профнастилом, сайдингом и прочими подобными материалами. Для начала основа обшивается металлопрофилем, на него позже мы будем крепить профнастил. Каркас лучше делать из стенового профиля под гипсокартон, он шире, чем потолочный.

Каркас из металлического профиля более долговечный.

С металлопрофилем работать несложно, но если вы не уверены в своих силах, то можно соорудить каркас из деревянных брусков. Правда деревянный каркас нужно будет хорошо пропитать антипиренами, антисептиками и водоотталкивающим составом. Между рейками каркаса, для утепления трубы закладываются плиты плотной минеральной ваты.

Дымоходы утепляются только плитами плотной минеральной ваты.

Профнастил или любой другой листовой материал к рейкам каркаса прикручивается саморезами с прессшайбами. Венчает всю эту конструкцию зонтик для защиты от дождя.

Схема утепленной и облицовки трубы в разрезе.

Вариант №3: готовые решения

С круглыми трубами сейчас вообще никаких проблем нет. Для них выпускаются специальные гибкие фартуки. По опыту смонтировать такой фартук можно максимум за пару часов. Фото-инструкция по монтажу такого фартука дана ниже.

Пошаговая инструкция по монтажу гибкого узла примыкания для круглой трубы.

1. Выбираете нужный вам диаметр трубы и вырезаете в мягком полимерном конусе отверстие;
2. Натягиваете конус на трубу, примыкание должно быть плотным;
3. Обжимаете нижнее кольцо из мягкого металла по форме кровли;
4. Густо смазываете периметр под кольцом герметикам;
5. Прикручиваете кольцо к кровельному материалу саморезами с прессшайбами.

Сложные виды отделки лучше доверить профессионалам.

Отделка трубы на крыше: методы доступные для самостоятельного выполнения

Как реализуется отделка печной трубы на крыше? Как выполнить герметизацию дымохода своими руками? Какие материалы применяются для проведения таких работ? Чем облицевать трубу для того чтобы сохранить ее эксплуатационные качества?

Эти и подобные вопросы представляют немалый интерес,как для владельцев загородных домов,так и для соотечественников,решивших построить новый дом.

Профессионально выполненная отделка

Особенности герметизации узла прохода

На фото гидроизоляция прохода рулонными материалами

Для того чтобы работа отопительного оборудования в загородном доме или коттедже отличалась стабильностью и эффективностью,область примыкания кровельной системы и дымохода должна быть полностью герметичной. За данный параметр этого участка отвечает кровельная проходка. (См. также статью Особенности отделки карниза крыши дома.)

Конструкция узла прохода определяется правилами пожарной безопасности. К примеру, если чрезмерная температура отводимых печных газов передастся кровельной системе, велика вероятность возгорания.

Важно: Особенно высок риск применительно к кровельным системам с большим количеством деревянных элементов, не прошедших своевременную обработку антипиренами.

Чтобы не допустить возгорания и порчи кровли,отделка трубы дымохода выполняется следующим образом:

• Между легковоспламеняемыми участками крыши и дымоходом сохраняем зазор, ширина которого регламентирована строительными нормативами.
• На участке примыкания, дымоход обрабатываем материалами с низкой степенью теплопроводности, например асбестом.
• Участок прохода дымоотводной трубы через кровельный пирог выполняем с применением короба, изготовленного из оцинкованной стали или из профнастила.
• Промежуток между дымоходом и стальным коробом заполняем негорючими теплоизоляционными материалами, например пластинами базальтовой ваты.

Такой способ обустройства кровельного прохода с одинаковым успехом может быть применен как на скате, так и на коньке. И тот и другой способ имеет характерные особенности, которые потребуется своевременно учесть.

Например, монтаж дымоотвода по коньку предусматривает необходимость во внесении изменений в конструкцию стропильной системы. Монтаж дымоотвода на скате является причиной образования дополнительного кармана для скопления снега, что чревато протечками. Впрочем, эта проблема решается применением современных изоляционных материалов. (См. также статью Как установить отделочные панели для фасада дома. )

Старые и современные технологии герметизации дымохода

Если еще сравнительно недавно герметизация стыка дымохода и кровли выполнялась с использованием подручных средств, сейчас такие работы производятся с применением специализированных материалов и унифицированных узлов.

Выбор промышленно изготовленных средств для заделки прохода на строительных рынка широк. Следовательно, каждый желающий сможет подобрать тот вариант, который максимально подойдёт для обустройства той или иной дымоотводной системы.

Традиционные методы отделки

Воротник (оклад) из мягкого металла

Как уже было сказано, отделка трубы на втором этаже, на чердаке и на месте прохода через кровельный пирог выполнялась подручными средствами, а потому рассчитывать на оптимальные результаты проделанной работы не приходилось.

Отделка дымоотводной трубы на крыше представляла собой металлическую конструкцию, так называемый«воротник» или «оклад».

«Воротник» делается следующим образом:

• из листовой стали толщиной 0,2-0,5 мм нарезаются прямоугольные полосы шириной до 40 см;
• заготовленные полосы загибаются по форме примыкания дымоотводной трубы и кровли;
• параметры отделки применяются, исходя из размеров дымохода, угла наклона ската, разновидности применяемой отделки;
• элементы «воротника»из оцинкованного листа соединяются в одно целое внакладку и тщательно припаиваются;
• если же элементы воротника нарезаны из стального листа, они устанавливаются двойным стоячим фальцем;
• соединение лежачим фальцем применяется для отделки дымохода на кровле, собранной из гофрированных плит или черепицы;
• на скатной кровле с углом уклона более 30°,прямо за дымоотводной трубой, монтируется «бампер» в виде бруса или металлического порожка,который будет направлять потоки дождевой воды вокруг трубы.

Современные методы отделки

На фото — монтаж сборного фартука

Для того чтобы цена отделки была относительно невысокой, а качество проделанной работы не вызывало нареканий, дымовая труба герметизируется защитным фартуком.

Фартук изготавливается двумя способами:

• с применением гибкой алюминиевой или свинцовой ленты;
• с использованием оцинкованного металла, покрытого защитными полимерными составами.

Схема отделки с применением мягкой металлической ленты и герметика

Фартук из алюминиевой ленты монтируется в два слоя, которые оборачиваются вокруг трубы по всему периметру. Лента наполовину заводится в зазор между трубой и кровельным покрытием, тогда как другая половина ленты загибается и укладывается поверх кровельного материала.

Далее места примыкания фартука к кровельным материалам тщательно проклеиваются с применением битумной мастики или альтернативных средств. Фартук на примыкании к дымоходу закрывается металлическими профилями.

Заключительным этапом является гидроизоляция собранной конструкции посредством специальной гидроизолирующей пленки. (См. также статью Как делать гидроизоляционные и отделочные работы.)

На фото — фартук из листовой стали

Фартук из листовой стали устанавливается я следующим образом:

• Кровельный настил изолируется рубероидом с нахлестом на примыкающие стенки дымохода;
• Поверх рубероида монтируются заранее заготовленные элементы фартука;
• Зазоры между фартуком и поверхностью дымохода заполняются кровельным силиконом или другими полимерными герметиками.

Важно: Статистика показывает, что наиболее надежным и долговечным решением является не один из выше перечисленных методов, а их сочетание.
То есть,целесообразно выполнить отделку с применением гибкой ленты, а вдобавок к этому установить стальной фартук.

Особенности применения кровельных уплотнителей дымохода

Есть универсальное средство, с которым отделка дымохода существенно упрощается. Речь идет кровельных уплотнителях Мастер-флеш.

Изоляция этого типа подходит для большинства дымоотводных труб, независимо от их диаметра. Благодаря применению данного изолятора, дымоход можно устанавливать на скатах любой кровельной системы с разными углами наклона.

Такие удивительные характеристики обеспечиваются за счет уникальной формы и эластичности изолятора. Кровельный уплотнитель Мастер-флеш, равно как и аналоги, изготавливается из специальной термостойкой резины или силикона с рабочим температурным диапазоном от -74 до +260°.

Установленный уплотнитель Мастер-флеш

Инструкция установки кровельного уплотнителя следующая:

• Внутреннюю часть кольца уплотнителя смазываем шампунем или влажным мылом;
• Далее, одеваем на верхнюю часть дымоотводной трубы и с усилием проталкиваем книзу;
• Дойдя до кровельного материала, насухо протираем нижнюю сторону уплотнителя от возможных загрязнений;
• Далее, наносим на очищенную поверхность изолирующий полимерный состав и прижимаем фланец к кровле.

В рамках данной статьи мы рассмотрели наиболее востребованные методы защитной отделки дымохода и примыкания к кровельной системе. Чтобы результат проведенных работ был максимально эффективным,описанные методы целесообразно применять не по отдельности, а комплексно.

Устройство примыкания кровли к трубе

Распространенной ошибкой при монтаже кровли, а значит и возможным источником протечки крыши, является устройство узла примыкания кровельного материала к дымовой кирпичной или вентиляционной трубе прямоугольного и круглого сечения. Правильный монтаж примыкания будет показан на примере металлочерепицы, но решение также подходит для любых профилированных материалов: профнастил, еврошифер (Ондулин), Керамопласт и т.д.

Примыкание к прямоугольной дымовой трубе

На рисунке 1 подробно показано, как необходимо смонтировать герметично соединение кровли и прямоугольной трубы дымохода. Планка примыкания, которая входит в комплект стандартных доборных элементов металлочерепицы, играет в данном случае декоративную роль. Основную функцию водоотвода выполняет фартук, изготовленный под габариты трубы из обычного плоского оцинкованного листа. Обратите внимание на загибы 20-30мм высотой с нижней и боковых сторон фартука. Таким образом мы задаем направление для излишней влаги при помощи узкого «галстука». Такое оцинкованное устройство, выполненное своими руками, должно опуститься вниз до ближайшей ендовы. В случае отсутствия ендовы галстук выводится до самого карниза. В первом случае вода уйдет по планке ендовы вниз. Во втором, при использовании водосточной системы, вода с фартука попадает на карнизную планку, а потом прямиком в водосточный желоб.

Для максимальной герметичности стыка кровли и дымовой трубы необходимо выполнить штроб с уклоном вверх и завести туда верхние края планки примыкания и фартука. В этом случае планка примыкания дополнительно защитит металлочерепицу от протечки. Можно обойтись без штроб и воспользоваться герметиком, но такой вариант менее надежен.

Важно. Штробить в швы кладки категорически запрещено!

Такой способ устройства кровли в местах прямоугольного кирпичного дымохода является самым надежным из существующих.

Готовые оклады для дымовой трубы

В настоящее время существуют специальные оклады для герметичного стыка кровли с трубой дымохода. Они представляют собой готовый материал в замен фартука, сделанного самостоятельно. Оклад для дымоходных труб идентичен окладу, который устанавливают при монтаже мансардных окон. Если Вы не уверены в своих силах, можете смело использовать такое решение. Минус — переплата за материал, плюс — экономия времени и сил.

Сделать такой оклад самостоятельно без наличия специального гибочного оборудования достаточно сложно, поэтому для любителей сделать своими руками рекомендуем пользоваться инструкцией, описанной выше.

Примыкание для трубы дымохода своими руками

Если все-таки появилось желание сделать дымоходный оклад самостоятельно, можно воспользоваться готовым раскроем оцинкованного листа для изготовления узла примыкания к дымовой трубе. Следует соблюдать представленные ниже размеры для достижения максимально герметичной конструкции.

Все размеры заданы в миллиметрах. Угол γ — уклон крыши относительно горизонта.

Таким способом изготовления фартука часто пользуются профессиональные кровельщики и печники. Верхний элемент (4) нужно заводить под кровлю, остальные части закрепляются саморезами поверх нее.

В качестве материала для изготовления оклада дымохода применяется плоский оцинкованный лист. В случае установки на крышу «крашенного» кровельного материала плоский лист подбирается того же цвета.

Примыкание кровли к круглой трубе

В частном секторе также распространен вывод вентиляции или дымохода по средствам трубы круглого сечения. Чаще всего это касается сэндвич (утепленной) трубы отопления. Казалось бы, решение с герметичным примыканием к трубе круглой формы гораздо проще и не требует профессиональных навыков в монтаже. К тому же на любом строительном рынке есть готовые материалы для изоляции стыка дымоходной трубы и кровли. К самым популярным и, чуть ли ни единственным, относятся кровельные проходки Master Flash с большим ассортиментом размеров и цветов. Простота монтажа, универсальность (применим для разных видов кровли) и доступная цена давно сделали этот материал «народным».

Уплотнитель Мастер Флэш состоит из термостойкой гофрированной EPDM-резины и алюминиевого основания. Еще одним плюсом материала является возможность установки на уже смонтированные трубы, что очень удобно в случае быстрого ремонта крыши (например, при устранении протечки или замене кровельного материала).

Монтаж также прост, как и сам материал.

Необходимо смазать кровельным герметиком место соединения основания Мастер Флэша с кровлей, а затем закрепить уплотнитель к поверхности при помощи кровельных саморезов. Однако, как показывает практика, по прошествии некоторого времени герметичность примыкания начинает постепенно ухудшаться. В первую очередь это связано с качеством герметика и атмосферными явлениями (перепады температуры, порывистый ветер, дождь или снег могут нарушить герметичность соединения).

Для того, чтобы максимально обезопасить крышу от протекания в узлах кровли с круглой трубой рекомендуется частично «заводить» верхнюю часть проходки под кровельный материал или планку конька.

Таким образом можно надежно установить узел примыкания трубы и кровли.

как сделать разделку и установку, правильно закрепить фартук и обустроить короб, детали на фото +видео

Содержание статьи:

Организация отопление коттеджей и частных домов занимает немалую часть времени строительства всей постройки. Возведение дымохода или установка трубы на крыше является финальным этапом этого типа работ. Именно от качества его выполнения во многом зависит качество и надежность полученной системы отопления дома.

В данной статье мы расскажем о том, как сделать трубу на крыше и защитить ее от осадков.

Варианты размещения трубы

Где не рекомендуется монтировать трубу дымохода

Так же как и в случае с проходом сквозь конек, данный метод требует организации более сложной стропильной системы в местах ендов.

Кладка трубы на крыше

Но как же в этом случае проводится труба на крыше дома ? Оптимальным решением является отделение части кровельного пирога от его основной плоскости.

Для этого могут применяться:

• стропильные ноги по бокам трубы;
• поперечные балки, установленные сверху и снизу и имеющие толщину стропил.

То есть по простому — необходимо создать своеобразный короб из дерева, который надежно отделяет горячую трубу от пирога кровли. При этом следует придерживаться требований СНиП, так как деревянные элементы также должны размещаться от дымохода на определенном расстоянии. Короб для трубы на крыше изнутри заполняют теплоизоляционным материалом негорючего типа. Для этого может использоваться базальтовая вата.

Примыкание слоя гидро- и пароизоляции к установленному коробу выполняется стандартным методом:

• полотна изоляции надрезают «конвертом»;
• края материала доводят к поперечным балкам или стропилам, где его фиксируют гвоздями или скобами;
• пленку гидроизоляции зажимают брусьями обрешетки и контробрешетки. Пленку пароизоляции фиксируют основанием для укладки отделочного материала чердака;
• для того, чтобы утеплитель был надежно защищен от попадания влаги, в местах примыкания пленки изоляции к стенкам короба необходимо устроить герметичное уплотнение из клеевого состава или специальной клейкой ленты.  Читайте также: «Оцинкованная труба для дымохода».

Кирпичная труба на крыше — герметизация стыка

Одной из важнейших задач при обустройстве кровли и прохода через нее дымохода является герметизация стыков. Благодаря правильному выполнению этого типа работ, можно обеспечить качественный отвод воды от дымохода. Для того, чтобы реализовать это требование используют фартук для трубы на крыше.

Рассмотрим, как правильно заделать трубу на крыше:

• дымоходы с бетонным или кирпичным наружным слоем квадратного и круглого сечения необходимо защитить специальным фартуком, который идет в комплекте с кровельным материалом. Так, например, к керамической и цементно-песчаной черепице в наборе комплектующих частей имеются алюминиевые ленты, которые имеют клейкую основу;
• стык герметизируют с помощью ленты, наклеивая одну ее половину к трубе, а вторую — под углом к кровле;
• теперь верхнюю часть ленты (та, которая приклеена к дымоходу) плотно прижимают металлической планкой. Саму ленту фиксируют термостойкими дюбелями. На кирпичной стене ленту и планку можно фиксировать по предварительно сделанной в кирпичах штробе;
• в месте стыка все планки и трубы, а также сами крепежи необходимо промазать герметиком, стойким к высоким температурам и агрессивному воздействию атмосферы. Это позволяет полностью исключить попадание под кровлю воды, стекающей по стенкам дымохода (прочтите также: «Гильзование кирпичного дымохода»).

Организовывая фартук необходимо всегда помнить, что верхнюю его часть обязательно заводят под кровельный материал. Это необходимо для того, чтобы вода стекала сперва по скату крыши, а потом попадала на фартук. Если уложить фартук без нахлеста под кровлю, то такая крыша скоро даст течь.

Герметизация дымоходных труб круглого сечения

Примыкание к трубе, обучающее видео:

По периметру фартук можно оклеить свинцовой или алюминиевой лентой. Вместо нее допускается использовать профилируемую по кровельному материалу свинцовую деталь овальной формы. При этом важно завести под кровлю верхний край фартука, а его нижний край выводят внахлест поверх нижней части ската. Таким образом вода, стекающая по скату, попадает на фартук и оттуда стекает по нему на скат крыши.

Крышная разделка дымохода своими руками

Крышная разделка дымохода – обязательное условие его безопасной эксплуатации и залог тепла и сухости в доме.

Идеальная крышная разделка дымохода

Ошибки при выводе дымовой трубы через крышу обычно приводят к протечкам, гниению и разрушению деревянных конструкций кровли, а неправильное крепление самой трубы может стать причиной пожара. Следуя технологии, описанной в нашей статье, вы сможете выполнить разобраться в этом вопросе и, при необходимости, установить крышную разделку дымохода самостоятельно.

Виды крышных разделок

Вид крышной разделки напрямую зависит от нескольких факторов: материала дымохода, типа кровельного покрытия и устройства крыши: ее вида, угла наклона, расположения дымохода относительно конька. Основное качество крышной разделки – способность защищать крышу от протечек и перегрева, им обусловлен выбор материалов для крышной разделки.

Крышная разделка для металлических труб типа «сэндвич» представляет собой металлический конус, жестко закрепленный на металлическом фартуке под определенным углом. Для шиферной кровли фартук должен быть выполнен из свинца, который, благодаря своей пластичности, легко приобретает форму листов кровельного покрытия. Угол крышной разделки подбирают в зависимости от угла наклона крыши. Труба вставляется в конус и герметизируется за счет уплотнительной манжеты.

Для круглых труб и кровли с волнистым металлическим покрытием наряду с металлической крышной разделкой можно использовать проходки из полимерных материалов на металлическом каркасе. Они состоят из листа металла – стали или алюминия, с отверстием больше диаметра трубы и силиконового или резинового колпака. В колпаке можно вырезать отверстие нужного диаметра, а лист основания выгнуть по форме кровельного покрытия. После крепления к кровле такая разделка обеспечивает герметичность прохода через крышу.

Полимерно-металлическая разделка для круглых труб

Ставшие популярными в последние годы сборные керамические сэндвич-дымоходы или традиционные кирпичные трубы выводят на крышу несколько иначе. Для их герметизации используют металлические фартуки, планки примыкания и теплоизолирующие короба. Герметизация достигается за счет проклеивания элементов специальными пленками и использования герметиков, при этом важна правильная последовательность работ, описанная в следующих разделах.

Крышная разделка круглых труб

Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.

Вывод трубы на крышу и установка разделки

Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.

Патрубок прохода через перекрытия

Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.

Отверстие в перекрытиях под патрубок

Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

Установка трубы в перекрытиях

Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.

Отверстие для выхода трубы на крышу

Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.

Вывод трубы на крышу

Выводят трубу на крышу до необходимой высоты. При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность.

Установка трубы на крыше

После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.

Установка фартука и разделки

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

Разные типы крышных разделок для круглых труб

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Монтаж силиконовой разделки

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.

Разделка с гибким свинцовым фартуком

Крышная разделка прямоугольных труб

Для крышной разделки труб из кирпича или блоков используют специальные элементы – металлические фартуки, галстуки, пристенные профили. Для герметизации стыков также используют самоклеящуюся пленку и герметики.

Разделка прямоугольных труб из кирпича или блоков

Труба из кирпича или блоков, как правило, ставится на фундамент, поэтому она вполне устойчива. Ее дополнительное крепление возможно с помощью специальных кронштейнов, но они не должны обеспечивать жесткую связь с крышей, иначе при повреждении кровли возможна деформация и разрушение трубы, что грозит пожаром.

Технология крышной разделки кирпичных труб

Разделку выполняют после установки обрешетки и гидроизоляции, поверх контробрешетки, сделанной из струганой доски. К стенкам трубы прикладывают планки примыкания и прочерчивают контур по верхней выступающей кромке.

Разметка контура под планку примыкания

По полученному контуру с помощью болгарки и алмазного диска штробят паз.

Штробление паза под планку примыкания

Сметают пыль веником и смывают ее струей воды, можно из пластиковой бутылки.

Удаление пыли веником и водой

Прикладывают планку примыкания с нижнего края трубы, отмечают маркером ее габариты и с помощью ножниц по металлу вырезают вертикальную часть планки примыкания с обеих сторон. Прикладывают планку примыкания к трубе и молотком аккуратно забивают ее кромку в паз в кирпичной кладке.

Установка планки примыкания на трубу

Саму планку крепят к обрешетке саморезами с помощью шуруповерта.

Крепление нижней планки примыкания

Размечают аналогичным образом боковые планки, срезают выступающую вертикальную часть. Крепят обе боковые планки саморезами так, чтобы они оказались поверх нижней. Закрепляют аналогичным образом верхнюю планку примыкания.

Крепление боковых планок примыкания

Герметизируют все стыки между планками и трубой.

Герметизация стыков

Устанавливают галстук и загибают на нем желоб таким образом, чтобы случайно попавшая на него влага стекала с крыши, не попадая на обрешетку.

Крепление галстук и подгибка желоба

Укладывают кровельное покрытие по специальной технологии. Устанавливают фартуки в той же последовательности, что и планки примыкания: нижний фартук, боковые, а затем верхний фартук – его кладут так, чтобы он оказался под вышележащим листом кровельного покрытия. Если труба находится близко к коньку, то верхний фартук заводят под него.

Крепление фартуков поверх кровельного покрытия

Видео — крышная разделка кирпичного дымохода

Крышная разделка дымохода – важный этап строительства, выполняя ее важно не экономить на материалах и соблюдать последовательность операций. Только в этом случае вам обеспечена безопасность и комфорт, без пожаров и текущей крыши.

Фартук для трубы. Дымоход фартук. Изготовление герметичного оклада!!!

​

   Одно из проблемных мест в кровле это проходка трубы дымохода. И от того насколько правильно будет выполнен данный узел, зависит надежность кровли Вашего дома.  Я уверен, что для кровельщика-жестянщика работающего с фальцевыми кровлями это вовсе не задача, но вот как быть, когда в бригаде кровельщиков например, работающих с керамической черепицей таких жестянщиков не значится…

​

   Да и не только речь идет о керамике, а и о многих видах кровельного покрытия будь то композитная черепица или металлочерепица, жестяных окладов никто не отменял. Но что на самом деле зачастую происходит, когда дело подходит к дымоходу. В лучшем случае заказывают планки примыкания или плоский лист и решают задачу по месту (требуются навыки, опыт, умение и понимание).

Хуже когда только надеяться на огромный выбор всевозможных битумных изоляционных лент и не важно с какой она фольгой алюминиевой или свинцовой, а если нет основы к чему клеить и даже если ее не разорвет со временем от температурных расширений, то все равно рано или поздно потечет в том месте где отклеится (тем не менее вариант неплохой в случае если это временная мера перед капитальным ремонтом). Совсем плохо бывает от монтажной пены, цементом замазать, гудрончиком залить ну и в общем разным там клеем зелененьким. Или сдача объекта в сухую погоду когда заказчик не проверил, а дождь не показал, что в месте примыкания есть полное отсутствие какой либо изоляции (автору случалось видеть такие случаи и не один раз).

​

​

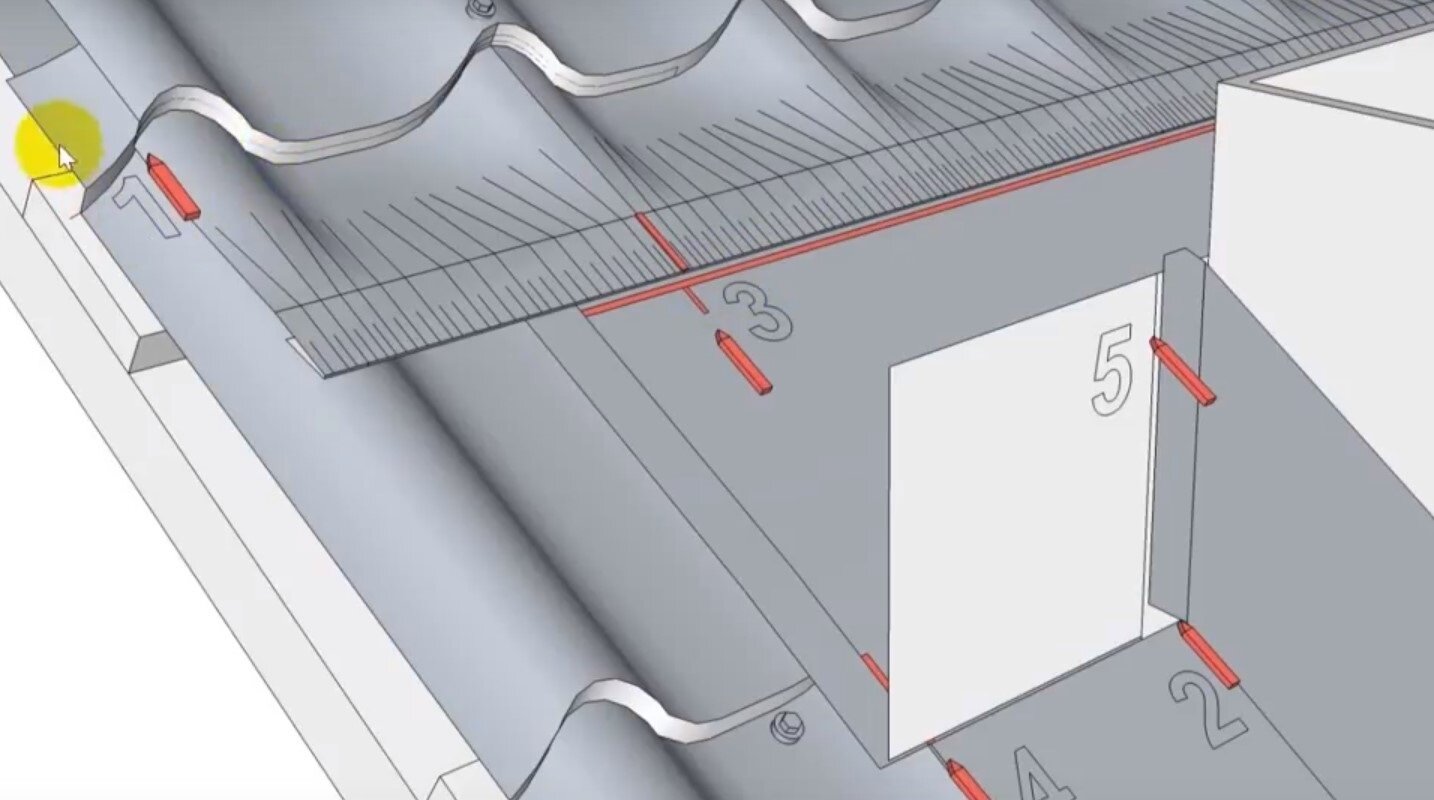

   Жестяной оклад (фартук) дымохода – это изделие изготовленное из тонколистового металла (оцинковка, нержавейка, медь, алюминий, титан — цинк, свинец), предназначенное обеспечить гидроизоляцию места проходки трубы (дымохода или вентиляции) в кровле т.е. герметично соединить стенку трубы дымохода с кровельным материалом в месте примыкания. А правильный жестяной оклад (фартук) – это изделие выполненное с соблюдением кровельных правил и строительных норм.

​

   Для кровли из металлочерепицы, композитной металлочерепицы, натуральной керамической черепицы — подходить оклад универсальной формы, но с индивидуальными размерами. Изготовить такой оклад можно непосредственно на объекте, но чтобы он, кроме герметичности, имел еще и эстетический вид — необходимо обладать соответствующими навыками,  иметь специальный инструмент жестянщика.

​

   При изготовлении оклада также надо учитывать угол наклона кровли, размер и форму трубы. Необходимо выполнить точный замер трубы дымохода, учесть, как будет подходить кровельный материал.

   Так что наша компания «Кровли Мира» предлагает изготовления  индивидуального  герметичного оклада (фартук) на печную трубу.

​

Герметизация трубы на крыше своими руками

Современная кровля состоит из нескольких слоев: утеплитель, гидроизоляция, пароизоляция. Такое устройство кровли обеспечивает защиту здания от ветра и осадков, а также удерживает тепло.

Однако практически на каждой крыше присутствуют стыки и соединения элементов, например, место стыка кровельного материала и дымохода.  В этих участках будут появляться протечки, если не выполнить их качественную герметизацию.

Как выполняется герметизация трубы на крыше будет рассказано далее в статье.

Выбор места вывода трубы

Кровельный пирог будет герметичным и надежным, если правильно выбрать место вывода вентиляционных каналов и дымохода через крышу. От места расположения прохода будет зависеть отделка стыка. Для крыши из профлиста вывод трубы делают в следующих местах:

1. На определенном расстоянии от кровельного конька (50-70 см). Подобное расположение вывода трубы предотвращает протечки крыши и снижает вероятность появления снежных карманов. Также при таком обустройстве вывода трубы нет нужды нарушать стропильную систему. Для защиты стыка между кровельным покрытием и трубой используют эластичные проходки, а также доборные элементы, необходимые для сборки фартука.

1. На конек крыши. Это место вывода трубы считается наиболее подходящим. Подобное обустройство исключает вероятность появления снежных карманов, конденсата и протечек. Но есть один существенный минус – нарушение целостности коньковой балки. В этом случае при выполнении гидроизоляции дымохода на крыше стык между кровельным материалом и трубой заливают силиконовым герметиком, а после обшивают декоративным фартуком.

Последствия некачественно выполненной гидроизоляции трубы

Если место прохода трубы или вентиляционного канала на крыше выполнить некачественно, то в дальнейшем могут появиться следующие проблемы:

1. Протечки.  При некачественной гидроизоляции дымовой трубы на крыше появляются протечки.
2. Стропильная система начинает гнить. Протекающая вода попадает на деревянные элементы каркаса крыши. Эти элементы отсыревают, а затем гниют.
3. Коррозия кровельного материала. Внутренняя часть профлистов, в отличие от внешней, не покрыта защитной полимерной пленкой. Поэтому попадание влаги под профлисты вызывает их коррозию.
4. Отсыревание слоя утеплителя. При попадании влаги на утеплитель его теплоизоляционные свойства снижаются в два раза.

Кровельное покрытие будет служить долго, если качественно отделать стык между вентиляционной или печной трубой и профнастилом. Для этих целей применяют фартук из оцинкованной стали, силиконовый герметик, каучуковые или силиконовые эластичные проходки и самоклеящиеся гидроизоляционные ленты.

Герметизация прямоугольной трубы

Прямоугольные трубы встречаются наиболее часто. Их применяют в качестве дымохода или вентиляционного канала. Для их изготовления применяют керамические блоки или термостойкие кирпичи. Отделку места примыкания профнастила и трубы прямоугольной формы делают с помощью фартука, который представляет собой готовый фасонный элемент. Для его изготовления применяется оцинкованная сталь, окрашиваемая в тот же цвет, что и кровельное покрытие.

Процесс герметизации стыка посредством фартука состоит из следующих этапов:

1. К наружным стенкам прямоугольной трубы подклеивают пароизоляционный и гидроизоляционный материал, разрезанный при выводе дымохода наружу. Для этих целей применяется строительный скотч.
2. Делают неглубокую штробу по периметру трубы посредством угло-шлифовальной машинки. Штроба нужна для монтажа верхней планки.
3. В сделанную штробу помещают верхний край планки. Для создания дополнительной фиксации применяют термостойкий силиконовый герметик.
4. Размещают нижнюю часть фартука с нахлестом от 10 до 15 см. Фиксация осуществляется саморезами для профнастила.
5. Под нижней частью фартука размещается галстук, изготавливаемый из гидроизоляционного материала. Этот элемент предотвращает появление протечек в кровле.

Из данного видео вы узнаете, как выполняется герметизация печной трубы на крыше:

Герметизация овальной и круглой трубы

Вентиляционные трубы и дымоход на кровле из профлиста могут быть круглой формы и сделаны из оцинкованной стали. Зазор между ними и покрытием кровли заделать значительно легче. Для этих целей применяются эластичные проходки. Они гидроизолируют место примыкания профлиста и трубы. Проходки изготавливают для скатных и плоских крыш.

Герметизация трубы на крыше из профлиста выполняется следующим образом:

1. Приобрести эластичную проходку необходимого размера. Затем обрезать ее узкую часть таким образом, чтобы она очень плотно облегала трубу.
2. Снять с дымохода защитный зонтик и дефлекторы. Далее нужно натянуть до самого основания дымохода эластичную проходку.
3. Основание эластичной проходки крепят к кровле при помощи силиконового герметика, самоклеящейся основы либо кровельных саморезов.
4. На завершающем этапе на трубу устанавливается декоративный фартук. Он имеет форму колпака и выполнен под цвет кровельного материала. Этот элемент защищает проходку от механических повреждений и воздействия ультрафиолета.

Для грамотного выполнения герметизации круглой трубы необходимо правильно выбрать размер эластичной проходки. Если изделие неплотно прилегает к печной трубе, то для создания герметичности нужно воспользоваться герметиком и стальным хомутом. Следует отметить, что проходка может порваться при установке, если ее диаметр меньше диаметра трубы.

При выводе трубы через перекрытие, потолок и элементы кровли очень важно помнить о пожарной безопасности. Расстояние между трубой и защищенными от возгорания элементами должно составлять 25 сантиметров. Незащищенные элементы должны находиться на расстоянии 35 сантиметров от трубы.

Из этого видео вы узнаете, как сделать гидроизоляцию трубы на крыше:

Похожие статьи :

Дизайн фартука из каменной наброски — Learn Stormwater Studio

Наиболее часто используемым устройством для защиты розеток является фартук из каменной наброски. Примерная схема фартука приведена ниже. Используемые здесь методы соответствуют методам FHWA HEC-14, третье издание.

Они построены из каменной наброски или залитой грунтовкой с нулевым уклоном на расстояние, которое зависит от диаметра или подъема трубы. Эти фартуки не рассеивают значительную энергию, кроме как за счет повышенной шероховатости на короткое расстояние.Однако они действительно служат для распространения потока, тем самым снижая скорость, помогая перейти к естественному дренажному пути или пластовому потоку там, где нет естественного дренажного пути.

Процедура расчета довольно проста. Сначала рассчитывается требуемый размер каменной наброски D50. Затем размеры фартука берутся из таблицы.

Следующее уравнение используется для определения размера породы пласта, D50:

Где:

D50 = требуемый размер каменной наброски в футах (м)
Q = расход в кубических футах в секунду (см)
D = высота подъема (диаметр) трубы в футах (м)
Tw = глубина нижнего бьефа в футах (м)
g = ускорение из-за гравитация

Глубина забоя ограничена диапазоном 0.4D и 1.0D. Например, если Tw меньше 0,4D, тогда Tw = 0,4D.

После определения D50 его преобразуют в целые дюймы (мм). Затем размеры длины и глубины берутся из следующей таблицы:

Ширина фартука рассчитывается с использованием раструба 3: 1, как показано на схеме выше.Как только окончательная ширина фартука известна, вычисляется скорость на выходе. Это вычисляется, принимая критическую глубину на конце фартука. Если хвостовая вода больше, то в качестве глубины используется хвостовая вода. Затем скорость вычисляется как Q / A, где A = Глубина x Ширина.

SD 6: Дренажные конструкции — Серия SD 6.30

HEC 14: Фартук из каменной набивки — Обычная вода

10.2 Фартук из RIPRAP

Наиболее часто используемым устройством для защиты выпускного отверстия, в первую очередь для водопропускных труб 60 дюймов (1500 мм) или меньше, является фартук из каменной наброски. Примерная схема перрона, взятая из Управления Центральных федеральных земель Федерального управления шоссейных дорог, представлена ​​на рисунке 10.4.

Рисунок 10.4 . Укладка каменной наброски в водосточных трубах (согласно детали C251-50 отдела автомобильных дорог Центральных федеральных земель). Щелкните изображения, чтобы увеличить.

Они построены из каменной наброски или залитой грунтовкой с нулевым уклоном на расстояние, которое часто зависит от диаметра выпускной трубы. Эти фартуки не рассеивают значительную энергию, кроме как за счет повышенной шероховатости на короткое расстояние. Однако они действительно служат для распространения потока, помогая перейти к естественному дренажному пути или к листовому потоку там, где нет естественного дренажного пути.Однако, если они слишком короткие или по другим причинам неэффективны, они просто перемещают место потенциальной эрозии вниз по течению. Ключевыми элементами дизайна фартука из каменной наброски являются размер каменной наброски, а также длина, ширина и глубина фартука.

Было предложено несколько соотношений для определения размеров каменной наброски для фартуков водопропускных труб, и некоторые из них более подробно рассматриваются в Приложении D к HEC-14. Независимые переменные в этих отношениях включают одну или несколько из следующих переменных: скорость на выходе, удельный вес породы, размер трубы (например,грамм. диаметр), выходное число Фруда и нижний бьеф. Для кольцевых водопропускных труб рекомендуется следующее уравнение (Fletcher and Grace, 1972):

где,

• D ₅₀ = размер каменной наброски, м (фут)
• Q = расчетный расход, м ³ / с (фут ³ / с)
• D = диаметр водопропускной трубы (круговой), м (фут)
• TW = глубина нижнего бьефа, м (фут)
• g = ускорение свободного падения, 9.81 м / с ² (32,2 фут / с ² )

Глубина забоя для уравнения 10.4 должна быть ограничена в пределах от 0,4D до 1,0D. Если нижний бьеф неизвестен, используйте 0,4D.

Когда поток в водопропускной трубе становится сверхкритическим, диаметр водопропускной трубы регулируется следующим образом:

где,

• D ’= отрегулированный подъем водопропускной трубы, м (фут)
• y _n = нормальная (сверхкритическая) глубина водопропускной трубы, м (фут)

Уравнение 10.4 предполагает, что удельный вес породы равен 2.65. Если фактический удельный вес значительно отличается от этого значения, D ₅₀ следует скорректировать обратно пропорционально удельному весу.

Проектировщик должен рассчитать D ₅₀ , используя уравнение 10.4, и сравнить с доступными классами каменной наброски. Стандарт проекта или проектирования может быть разработан, например, в примере Федерального управления шоссейных дорог Управления федеральных земель по шоссейным дорогам (FHWA, 2003), показанному в таблице 10.1 (первые два столбца). Следует указать класс каменной наброски, у которой D ₅₀ больше или равен требуемому размеру.Для проектов с несколькими фартуками из каменной наброски часто бывает рентабельно использовать меньшее количество классов каменной наброски, чтобы упростить приобретение и установку каменной наброски в нескольких местах. В таком случае проектировщик должен оценить компромиссы между чрезмерным размером каменной наброски в некоторых местах, чтобы уменьшить количество классов, требуемых для проекта.

Также необходимо указать размеры фартука. В таблице 10.1 приведены рекомендации по длине и глубине фартука. Длина фартука дается как функция высоты водопропускной трубы и размера каменной наброски.Глубина фартука колеблется от 3,5 ⋅D ₅₀ для самой мелкой каменной наброски до предела 2,0 D ₅₀ для каменной наброски большего размера. Окончательный размер, ширина, может быть определен с использованием раструба 1: 3, показанного на рисунке 10.4, и должен соответствовать размерам выходного канала. Также необходимо предусмотреть защитный слой фильтра, как описано в HEC 11 (Brown and Clyde, 1989).

Для условий в нижнем бьефе, превышающих допустимый диапазон для уравнения 10.4 (TW> 1,0⋅D), следует использовать рисунок 10.3 для определения скорости вниз по потоку от водопропускной трубы.Рекомендации в разделе 10.3 могут использоваться для определения размеров каменной наброски. Длина фартука определяется на основе допустимой скорости и места, в котором она возникает, согласно рисунку 10.3.

В течение срока службы фартуки из каменной наброски испытывают самые разные условия потока и забоя. Кроме того, отношения, приведенные в Таблице 10.1, не полностью учитывают многие переменные в конструкции водопропускных труб. Чтобы обеспечить продолжение удовлетворительной работы, обслуживающий персонал должен осматривать их после крупных наводнений.Если происходит повторное серьезное повреждение, это место может быть кандидатом для расширения фартука или другого типа рассеивателя энергии.

Пример конструкции: Фартук из каменной наброски (CU)

Спроектировать фартук из каменной наброски для следующей установки CMP. Доступные классы каменной наброски представлены в таблице 10.1. Дано:

• Q = 85 футов ^{3 / с}
• D = 5,0 футов
• TW = 1,6 фута

Решение

Шаг 1. Вычислите D ₅₀ по уравнению 10.4. Сначала убедитесь, что нижний бьеф находится в пределах допустимого диапазона.

TW / D = 1,6 / 5,0 = 0,32. Это меньше 0,4⋅D, поэтому используйте TW = 0,4⋅D = 0,4⋅5 = 2,0 фута.

D ₅₀ = 0,2⋅D (Q / (√g⋅D ^2,5 )) ^4/3 (D / TW) = 0,2⋅5,0 (85 / (√32,2⋅5,0 ^2,5 )) ^4/3 (5,0 / 2,0) = 0,43 фута = 5,2 дюйма

Шаг 2. Определите класс каменной наброски. Из Таблицы 10.1 требуется каменная наброска класса 2 (D ₅₀ = 6 дюймов).

Шаг 3. Оцените размеры фартука.

Из таблицы 10.1 для каменной наброски класса 2,

• Длина, L = 4⋅D = 4⋅5 = 20 футов
• Глубина = 3,3⋅D ₅₀ = 3,3⋅6 = 19,8 дюйма = 1,65 фута
• Ширина (на конце фартука) = 3⋅D + (2/3) ⋅L = 3⋅5 + (2/3) ⋅20 = 28,3 фута

Пример конструкции: Фартук из каменной наброски (SI)

Спроектировать фартук из каменной наброски для следующей установки CMP. Доступные классы каменной наброски представлены в таблице 10.1. Дано:

• Q = 2,33 м ³ / с
• D = 1.5 м
• TW = 0,5 м

Решение

Шаг 1. Вычислите D ₅₀ по уравнению 10.4. Сначала убедитесь, что нижний бьеф находится в пределах допустимого диапазона.

TW / D = 0,5 / 1,5 = 0,33. Это меньше 0,4⋅D, поэтому используйте TW = 0,4⋅D = 0,4⋅1,5 = 0,6 м.

D ₅₀ = 0,2⋅D (Q / (√g⋅D ^2,5 )) ^4/3 (D / TW) = 0,2⋅1,5 (2,33 / (√9,81⋅1,5 ^2,5 )) ^4/3 (1,5 / 0,6) = 0,13 м.

Шаг 2. Определите класс каменной наброски.Из Таблицы 10.1 требуется каменная наброска класса 2 (D ₅₀ = 0,15 м).

Шаг 3. Оцените размеры фартука.

Из таблицы 10.1 для каменной наброски класса 2,

• Длина, L = 4⋅D = 4⋅1,5 = 6 м
• Глубина = 3,3⋅D ₅₀ = 3,3⋅0,15 = 0,50 м
• Ширина (на конце фартука) = 3⋅D + (2/3) ⋅L = 3⋅1,5 + (2/3) ⋅6 = 8,5 м

10,318 просмотров всего, сегодня просмотров 7

Защита выхода скалы

Секция каменной защиты, размещенная на выходе из водопропускных труб, водоводов, или каналы.

НАЗНАЧЕНИЕ

Целью данной практики является предотвращение размыва и эрозии ливневых стоков. розеток, чтобы защитить структуру розеток и свести к минимуму возможность эрозия ниже по потоку за счет снижения скорости и энергии концентрированных ливневые потоки. Практика также снижает эффект помутнения и осаждение ниже по течению.

УСЛОВИЯ ПРИМЕНЕНИЯ ПРАКТИКИ

Эта практика применяется, когда скорость и энергия разряда на выходах водопропускных труб, трубопроводов или каналов достаточно, чтобы разрушить приемный канал или площадь.Это относится к:

1. Водоотводы всех типов.
2. Трубопроводы от всех отстойников, штормовых водохранилищ с сухим и влажным бассейнами водоемы.
3. Новые каналы, построенные как выходы для водопропускных труб и трубопроводов.
4. Если потоки из трубопроводов или каналов не превышают 10 кадров в секунду.

Конструкция фартуков конструктивно облицованная на выходах труб и брусчатки. секции каналов относятся к непосредственной области или достигают ниже трубы или канал и не распространяется на сплошную каменную облицовку каналов или ручьев.

Конструкция защиты выхода горных пород полностью зависит от местоположения. Трубка выходы в верхней части разрезов или на склонах крутизной более 10 процентов не могут быть защищенные каменными плитами или каменными набросками из-за повторной концентрации потоков и высокие скорости возникают после того, как поток покидает фартук.

КРИТЕРИИ

Глубина забоя — глубина забоя непосредственно под выходом трубы необходимо определять для расчетной пропускной способности трубы.Уравнение Мэннинга может использоваться для определения глубины нижнего бьефа. Если глубина нижнего бьефа меньше половины диаметр выпускной трубы и принимающего потока достаточно широк, чтобы принять отклонение потока, он должен быть классифицирован как минимальный хвостовой сток. Условие. Если глубина нижнего бьефа больше половины диаметра трубы и принимающий поток будет продолжать ограничивать поток, он должен быть классифицирован как Максимальное состояние хвостовой воды. Трубы, выходящие на ровную площадку без обозначения Предполагается, что канал имеет минимальное состояние забойной воды.

Длина фартука — Длина фартука (La) определяется по таблице 2. в зависимости от соответствующего состояния хвостовой воды и скорости выхода из трубопроводы.

Ширина фартука — когда труба выходит прямо в четко очерченный канал, фартук должен проходить через дно канала и вверх по каналу. банки на высоте одного фута над максимальной глубиной нижнего бьефа или до вершины банка, в зависимости от того, что меньше.

Если труба выходит на ровную поверхность без определенных каналов, будут соблюдаться следующие критерии. Ширина фартука будет в 3 раза больше трубы диаметр на входе. Ширина ниже по потоку будет равна длине трубы. диаметр плюс длина фартука для труб с минимальными условиями сброса воды и диаметр трубы плюс 0,4 длины фартука для труб, проходящих под максимальные условия в нижнем бьефе.

Уровень низа — Фартук защиты выпускного отверстия должен быть изготовлен без наклон (0.0%) по всей длине. Не должно быть переполнения в конце фартук. Высота нижнего конца фартука должна быть равна отметка приемного канала или прилегающей земли.

Выравнивание — Фартук защиты выхода должен быть расположен так, чтобы не было загибается в горизонтальном створе.

Материалы — Защита выпускного отверстия может быть выполнена из каменной наброски, бетона. блок или габионы.

Толщина — максимальная толщина слоя каменной наброски должна составлять 1.5 раз максимальный диаметр камня для d50 не более 15 дюймов; и в 1,2 раза больше максимальный размер камня для d50 более 15 дюймов. В таблице 1 приведены некоторые примеры.

Качество камня — Камень для каменной наброски должен состоять из полевого или грубого камня. неотесанный карьерный камень. Камень должен быть твердым, угловатым и качественным, не распадается под воздействием воды или погодных условий. Удельный вес отдельные камни должны быть не менее 2,5.

Средний размер камня для каменной наброски определяется по таблицам 1 и 2 для материал, указанный для имеющихся условий нижнего бьефа. Размещение каменная наброска должна соответствовать строительной спецификации 61 LOOSE ROCK RIPRAP.

Допускается использование эквивалента вторичного бетона при условии, что он имеет плотность не более не менее 150 фунтов на кубический фут, и не имеет открытой стали или арматурные стержни.

Фильтровальная ткань — Во всех случаях фильтровальная ткань должна быть помещена между каменная наброска и нижележащий грунт для защиты движения грунта внутрь и через каменная наброска.Материал должен соответствовать или превосходить требования, указанные в материале. спецификация 592 ГЕОТЕКСТИЛЬ, таблица 1 или 2, класс I, II или III.

Габионы — должны быть выполнены из шестиугольной сетки тройной скрутки с сильным проволока стальная оцинкованная. Габионы должны быть изготовлены таким образом, чтобы стороны, торцы и крышка могут быть собраны на строительной площадке в маты из указанные размеры. Маты должны иметь толщину не менее 9 дюймов.

Площадь, на которой должен быть установлен габион, должна быть классифицирована, как показано на рисунки.Условия фундамента должны быть такими же, как при укладке камня. каменная наброска. При необходимости может потребоваться отрезок, чтобы предотвратить подрыв основная габионная конструкция. Габионы должны соответствовать требованиям к установке в качестве показано в строительной спецификации. 64 ПРОВОЛОЧНЫЕ ГАБИОНЫ.

СООБРАЖЕНИЯ

Выходы каналов, водоводов и других сооружений являются точками высокой потенциал эрозии, потому что они часто переносят потоки со скоростью, превышающей допустимый предел для участка ниже по течению.Чтобы предотвратить размытие и подрыв, требуется конструкция стабилизации на выходе для поглощения воздействия потока и снизить скорость до неэрозионного уровня. Фартук с каменной подкладкой — самый широко используемый метод для этой цели из-за его относительно невысокой стоимости и простота установки. Фартук из каменной наброски следует удлинить вниз по потоку до тех пор, пока достигаются стабильные условия, даже если длина может превышать расчетную для управления расчетной скоростью.

Успокоительные бассейны или погружные бассейны из каменной наброски быстро снижают скорость потока.Они следует рассматривать вместо фартуков там, где на концах труб выходят водовыпуски или там, где высокие потоки потребуют чрезмерной длины фартука. Рассмотрим другую энергию рассеиватели, такие как бетонные противоударные бассейны или мощеные выпускные конструкции, когда каналы пропускают более 10 кадров в секунду. Для этого потребуется особая конструкция и Таблица 2 не может быть использована.

ПЛАНЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Планы и технические условия для установки защиты выхода горных пород должны быть в в соответствии с настоящим стандартом и будут описывать требования к применению практика для достижения поставленной цели.Как минимум включают следующее:

1. Место, где будет установлена ​​практика.
2. Размеры практики.
3. Вид сверху, профиль и поперечное сечение каждого канала, выходящего между водоотвод ливневой канализации находится на рассмотрении и существующий система или канал естественного водотока, принимающий сбрасываемый поток.
4. Размер камня.
5. Мощность породы.
6. Характеристики ткани.

Все планы должны включать установку, осмотр и техническое обслуживание. графики с четким указанием ответственной стороны.

Стандартный чертеж IL-610 ОТВОД ТРУБЫ В ПЛОСКОЙ ПЛОЩАДКЕ или ТРУБКА НА ВЫХОДЕ ИЛ-611 К КАНАЛ может использоваться как план.

ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Осмотрите конструкции выпускных отверстий каменной наброски после сильных дождей на предмет эрозии. вокруг или под каменной наброской, или если были выбиты камни.Немедленно произведите весь необходимый ремонт, чтобы предотвратить дальнейшее повреждение.

NRCS IL Август 1994

ТАБЛИЦА 1

РАЗМЕРЫ И ТОЛЩИНА КАМНЕЙ RIPRAP

Рекомендации по прокладке трубопроводов и котлованов | Кантон Тауншип, Огайо

Driveway Culverts

Ответственность за использование водопропускных труб и фартуков на подъездных путях несет собственник. Все водопропускные трубы должны быть сделаны из пластика с двойными стенками 12 дюймов, если инспектор дороги не определит иное.

Городок заменит водопропускные трубы подъездных путей для жителей по цене 10,00 долларов за фут. Это будет включать трубу, удаление старой трубы, установку новой трубы и загрузку шлака / измельчения для покрытия трубы.

Фартуки подъездной дороги с асфальтом

Асфальтовые фартуки, которые сразу же находятся в пределах дороги поселка, могут быть заменены поселком только за счет асфальта (бесплатно за рабочую силу или оборудование), если житель также заменяет водопропускную трубу.В настоящее время Департамент общественных работ не может заменить только асфальтовые фартуки.

Township перережет асфальтовую дорогу между перроном и проезжей частью, уберет старый асфальт и увезет. Заменить асфальт новым асфальтом, уплотнить катком и заделать трещины на проезжей части.

Перрон проезжей части, не построенный из асфальта (бетона или другого полупостоянного материала), разрешается использовать только на городской дороге с бордюрами и водосточной системой. Любое техническое обслуживание или ремонт в будущем осуществляется исключительно за счет владельца.Если Township должен улучшить или заменить водопропускную трубу под любым бетонным или полупостоянным материалом, кроме асфальта, он будет заменен асфальтовым фартуком.

Ограждение для канавы

Canton Township поощряет расчистку или повторную сортировку в качестве альтернативы ограждению и не рекомендует закрывать канавы и устанавливать трубы там, где дренаж возможен без трубопроводов.

Дорожный суперинтендант измерит и разметит площадь канавы, которая рассматривается для ограждения, а затем отправит резиденту предложение.

Township купит и установит новую трубу по цене 10 долларов за фут плюс все необходимые фитинги или водосборные бассейны.

Если житель решает нанять частного подрядчика, подрядчик должен немедленно получить разрешение на открытие дороги и представить чертеж плана на утверждение начальнику дорожного движения.

Городок может работать только в канавах, которые находятся прямо на дороге поселка.

Критерии ограждения канавы:

Труба должна быть из пластика с двойными стенками диаметром 12 дюймов, если инспектор дорожного движения не определит иное.

Должен иметь покрытие не менее 6 дюймов по трубе и канавку по всей длине трубы или в соответствии с указаниями инспектора дороги.

и / или многоярусные водостоки 12 «x 12» должны быть установлены через каждые 50 футов или по указанию начальника дороги. Высота водостока должна быть ниже поверхности дороги.

Модель

% PDF-1.6 % 1 0 obj >>> / Pages 3 0 R / StructTreeRoot 6 0 R / Тип / Каталог >> эндобдж 5 0 obj > / Шрифт >>> / Поля [] >> эндобдж 2 0 obj > поток 2018-02-27T08: 25: 47-06: 002018-02-27T08: 25: 47-06: 002018-02-27T08: 25: 47-06: 00 Adobe Acrobat 9.5.5application / pdf

fh’n lғ c% s: q? uu΂m ٙ Xd

[Бланк для табачной этикетки; девушка в фартуке, опираясь на метлу и курительную трубку] — ч / б фильм копия нег.

Подробнее об авторских правах и других ограничениях

Для получения рекомендаций по составлению полных цитат обратитесь к Ссылаясь на первоисточники.

• Информация о правах человека : Нет известных ограничений на воспроизведение.
• Номер репродукции : LC-USZ62-29072 (ч / б пленка, копия негр.)
• Телефонный номер : ЛОТ 10618-71 [товар] [P&P]
• Информация о доступе : —

Получение копий

Если изображение отображается, вы можете скачать его самостоятельно.(Некоторые изображения отображаются только в виде эскизов вне Библиотеке Конгресса США из-за соображений прав человека, но у вас есть доступ к изображениям большего размера на сайт.)

Кроме того, вы можете приобрести копии различных типов через Услуги копирования Библиотеки Конгресса.

1. Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность.Если вышеприведенное поле «Номер воспроизведения» включает номер воспроизведения, который начинается с LC-DIG …, то есть цифровое изображение, сделанное прямо с оригинала и имеет достаточное разрешение для большинства публикационных целей.
2. Если есть информация, указанная в поле «Номер репродукции» выше: Вы можете использовать номер репродукции, чтобы купить копию в Duplication Services. Это будет составлен из источника, указанного в скобках после номера.

   Если указаны только черно-белые («черно-белые») источники, и вы хотите, чтобы копия показывала цвет или оттенок (если они есть на оригинале), вы обычно можете приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, и включив каталог запись («Об этом элементе») с вашим запросом.

3. Если в поле «Номер репродукции» выше нет информации: Как правило, вы можете приобрести качественную копию через Службу тиражирования.Укажите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

Доступ к оригиналам

Выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию ​​о звонках в Распечатках. и Читальный зал фотографий для просмотра оригинала (ов). В некоторых случаях суррогат (замещающее изображение) доступны, часто в виде цифрового изображения, копии или микрофильма.

1. Оцифрован ли элемент? (Уменьшенное (маленькое) изображение будет видно слева.)

   • Да, товар оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть просматривать в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленькие) изображения, когда вы находитесь за пределами библиотеки Конгресс, потому что права на товар ограничены или права на него не оценивались. ограничения.
     В качестве меры по сохранности мы обычно не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал слишком хрупкий, чтобы его можно было использовать. Например, стекло и пленочные фотографические негативы особенно подвержены повреждению. Их также легче увидеть в Интернете, где они представлены в виде положительных изображений.)
   • Нет, товар не оцифрован. Перейдите к # 2.

2. Указывают ли приведенные выше поля с рекомендациями по доступу или Номер вызова, что существует нецифровой суррогат, типа микрофильмов или копий?

   • Да, существует еще один суррогат. Справочный персонал может направить вас к этому суррогат.
   • Нет, другого суррогата не существует. Перейдите к # 3.
3. Если вы не видите миниатюру изображения или ссылку на другого суррогата, заполните бланк звонка. Читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют записи на более позднее в тот же день или в будущем. Справочный персонал может посоветуют вам как заполнить квитанцию ​​о звонках, так и когда товар может быть подан.

Чтобы связаться со справочным персоналом в Зале эстампов и фотографий, воспользуйтесь нашей Спросите библиотекаря или позвоните в читальный зал с 8:30 до 5:00 по телефону 202-707-6394 и нажмите 3.
