Фаза и ноль цвет: Цветовая маркировка проводов — Сам электрик

Важно знать: фаза ноль цвет проводов

«…Важное замечание по поводу цветовой маркировки электрических проводов, которая, как мне приходилось убеждаться не раз, очень часто нарушается. Есть три важных правила: фаза — коричневая или красная, нулевой провод — синий, заземление — зеленый или желто-зеленый, как в рисунке снизу. Обратите внимание, что предохранитель вставляется в разрыв фазы:

Что касается остальных цветов, то тут есть несколько правил, придающих в разных странах разный смысл цветовой маркировке. К сожалению, в разных странах правила сильно различаются, но три вышеуказанных правила сохраняются, насколько я знаю, во всех странах. Точнее два — коричневый или красный — фаза, зеленый — заземление. К сожалению, синий может использоваться в качестве фазы, как и желтый, как и белый, особенно при использовании в качестве рассекающих проводов, которые соединяют выключатель со светильником, например. Тут тоже разные правила в разных странах.

По поводу буквенной маркировки, которая чаще всего нанесена внутри приборов. Фаза обозначается буквой L от английского слова live. Тут тоже часто допускают ошибку, связанную с несовершенством преподавания английского в наших школах. Это не глагол, а отглагольное прилагательное, произносится не лив, в лайв — живой, так как только фазный провод находится под напряжением.

Нейтральный обозначается проще, буквой N, от английского Neutral, ньютрал с ударением на первом слоге, нейтральный.

Заземление обозначается значком заземление, реже буквой E — Earth, земля, или G — Ground, тоже земля с оттенком грунт.

Еще настоятельно рекомендуют помечать провода, независимо от их цвета, дополнительно кусочками, типа шильдиков, изоленты соответствующих цветов, фазы — красным, нулевого провода — голубым, заземления — зеленым, или желто-зеленым.»

«…Мне часто приходилось в начале ремонта разбирать блок выключателей в санузлах в элитных домах старой советской постройки в Москве, например на Кутузовском проспекте. Там всегда присутствовал развязывающий трансформатор. Мы его выкидывали, к сожалению. Если уронить, например, фен в ванну, где находится человек, то с очень большой долей вероятности он умрет от асфиксии, но если, как в домах старой сталинской постройки, этот фен будет включен через развязывающий трансформатор, то ничего не случится. Достойно сожаления, что эта традиция безопасной электропроводки в санузлах в наши дни не сохраняется. Даже при очень дорогом евроремонте. Хотя, конечно, сделать это не сложно.

Еще немного, в продолжение темы, об экзотике. Когда мы делали ремонт офиса японской авиакомпании JAL на Кузнецком мосту в Москве, меня приятно удивила японская система электропроводки. У них провода проходят в металлических трубах, и нет ни фазы, ни, соответственно, нуля. Наша отечественная электропроводка, как правило, выполняется по схеме, которая называется электропроводкой «с глухозаземленной нейтралью». То есть один из проводов понижающего трансформатора, от которого запитываются наши дома, заземлен. Это значит, что если вы дотронетесь до батареи отопления, или до водопроводной трубы, или до арматуры, проходящий в стенах зданий, и, одновременно, фазного провода, то получите удар током.»

«…220 вольт — это напряжение между нулем и фазой, а 380 вольт — между двумя фазами. Поэтому настоятельно не рекомендуется пытаться ремонтировать электрощит на лестничной площадке, где присутствуют все три фазы. Внутриквартирная проводка выполняется обычно одной фазой, но, тем не менее, рекомендуется проверять, по крайней мере, я всегда так делаю, что это одна фаза.»

Отсюда: http://tedremont.com/index.php/zhuk-electrics.html

www.38i.ru

обозначение, ноль, фаза, 220В и 380В

Все электропровода маркируются различными цветами. Это помогает, как специалистам, так и людям без знаний быстро и безопасно провести электроэнергию в дом или отремонтировать электроприборы. Стандартные цвета проводов в электрике могут также заменяться похожими тонами, поэтому при ремонте электрооборудования или монтаже сети рекомендуется знать все зарубежные и отечественные маркеры, принятые по ГОСТу.

Содержание материала

• 1 Маркировка
• 2 Фаза
• 3 Защитное заземление
• 4 Ноль
• 5 Цвета при постоянном токе
• 6 Маркировка в сетях 220В и 380В

Маркировка

Согласно стандартам электропровода бывают следующих маркировок:

Фаза

Есть также совмещенные ноль и заземление. В этом случае провод будет окрашен в голубой оттенок с желто-зелеными метками. Все проводники в цепи должны быть одинаковыми согласно значению. Использование различных окрасок в одном проводнике может в дальнейшем затруднить ремонт или восстановление электроцепи. Для неопытного человека хаотичная раскраска и вовсе опасна.

Если монтаж проводится с помощью жестких шин, то на них должен быть нанесен только соответствующий цвет. Фаза А маркируется желтым оттенком, В — зеленым, С — красным. Защитное заземление отличается зелеными или желтыми полосами, а ноль — голубыми оттенками.

Значение цепи должно окрашиваться одинаково по всей длине проводника. Если нет возможности нанести краску на весь провод, то можно делать маркировку только на соединениях.

Защитное заземление

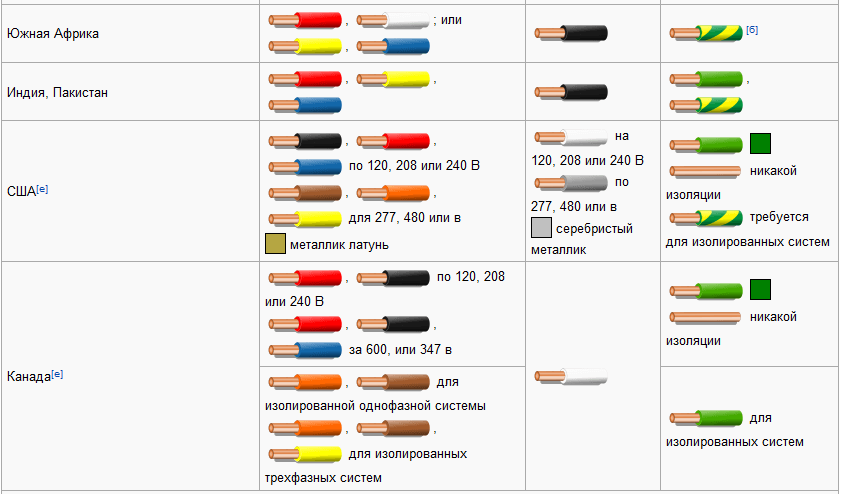

Заземление определяется только зеленым и желтым тонами. Разницы нет, какая комбинация указана: желтые полосы на зеленой оболочке или наоборот. Такие стандарты используются во всех странах бывшего СНГ и Евросоюза. В Америке применяются уже другие маркировки. Защитное заземление также выделяется желто-зелеными тонами, но нулевое значение уже имеет серый, белый или черный окрас. Знать зарубежные маркировки также важно, так как с ними можно столкнуться при ремонте электроприборов.

В некотором оборудовании есть оголенный провод. Такой маркер указывает на защитное заземление. Для большей гарантии нужно посмотреть всю цепь. Если в аппаратуре она соединяет металлические элементы без контакта с цепью, то провод на 100% заземляет.

Ноль

Маркер нейтрали устанавливается строго по ГОСТу. Нулевая фаза может иметь только синий, голубой и похожие оттенки. Использовать другие маркировки средней жилы категорически запрещается, поскольку это не только затруднит монтаж/демонтаж цепи, но и грозит опасности человека.

Единственное изменение, которое можно внести в рабочее заземление — это использовать синюю или голубую изоленту.

Цвета при постоянном токе

В сетях постоянного тока стандартно применяется красный маркер, но могут встречаться розовый или коричневый тона. Минус обычно окрашен в черный или синий цвет. Если применяется двуполярная цепь, тогда отмечать среднюю точку питания можно голубой изолентой.

У сетей с несколькими номиналами нет установленных правил определения. Такие цепи обычно используются в проводке автомобилей или системных блоках ПК. Маркировку каждый производитель устанавливает самостоятельно, поэтому перед ремонтом нужно изучить паспорт и инструкцию оборудования.

В автомобильной проводке стандартными могут быть только фаза красного цвета с розовым или коричневым оттенками, и ноль, который определяется черными тонами. Остальные провода будут иметь собственные стандарты и значения.

Маркировка в сетях 220В и 380В

Ранее в квартире можно было увидеть провода со спаянной белой защитной оболочкой. Чтобы понять, где ноль, а где фаза, приходилось прозванивать электроносители. Это затрудняло работу и увеличивало срок монтажа. Согласно новым стандартам вся проводка маркируется, что значительно ускоряет процесс работ.

Двухжильный провод обычно окрашен следующими цветами:

• напряжение — красный, черный, коричневый;
• ноль — любые другие тона.

При использовании трехфазной проводки используются другие значения:

• красный или коричневый тон — цепь №1;
• черный тон — цепь №2;
• белый или серый цвет — цепь №3;
• синий или голубые оттенки — ноль;
• желто-зеленый или зелено-желтый окрас — защитное заземление.

Монтаж и ремонт электросети в современных домах можно осуществлять быстро и без особых усилий, поскольку при строительстве используются разноцветные маркеры согласно ГОСТу.

Как определить фазу, ноль и заземление, смотрите в видео:

Также узнайте как правильно производится расчёт сечения кабеля по мощности в нашей статье.
