Фундамент из ФБС блоков: технология строительства

Главная  »  Фундамент  »

Фундаментные блоки сплошные (ФБС) — это материал из железобетона, представляющий часть основы, распределяющей нагрузку. Блоки позволяют провести быструю установку и не подвергаются влиянию внешней среды, в сравнении с монолитной основой. ФБС выделяются: прочностью, износостойкостью, длительной эксплуатацией.

Содержание

  • Разновидности блоков ФБС для фундамента, ГОСТ
  • Преимущества и недостатки
  • Пошаговый монтаж фундамента из ФБС блоков

Разновидности ФБС для фундамента, ГОСТ

На рынке представлены 12 типоразмеров классических ФСБ:

  • Длина блоков составляет 9/12/24 дм.
  • Ширина —3/4/5/6 дм.
  • Высота всех блоков — 6 дм.

Производство блоков регламентируется ГОСТ, где прописан вид материала, размеры, конструктивные параметры, правила складирования, транспортировки, установки.

  • ФБС — сплошной блок максимальной прочности;
  • ФБП — пустоты расположены снизу, благодаря этому снижается нагрузка на фундамент;
  • ФБВ — сплошная текстура с вырезом для прокладки коммуникационных систем. Актуально при строительстве объектов с многочисленными инженерными системами.

Преимущества и недостатки фундамента из блоков ФБС

К преимуществам можно отнести:

  • Экономию времени. Не надо смешивать бетон, считать количество расходного материала, соблюдать идеальные пропорции. Укладка ФБС проводится быстро и не стоит опасаться о качестве фундамента.
  • Производитель предусмотрел все аспекты установки блоков. Крупные блоки оборудованы специальными крюками для легкого монтажа. Изделия легче уложить в яму во время строительства многоэтажных домов или технически сложных объектов.
  • ФСБ оборудованы пазами, что дополнительно укрепляют фундамент.
  • Если строительство ведется на неподготовленном грунте или в северных регионах, ФБС легко справляется с этими проблемами. В состав материала добавляются химические вещества, повышающие устойчивость к деформации.

Недостатки при использовании блоков ФБС:

  • Цена.
  • Использование специальной техники для монтажа.
  • Большой риск проседания фундамента.

К минусам материала относят дополнительную гидроизоляцию и утепление, но сегодня трудно обойтись без этого этапа.


Пошаговый монтаж фундамента из ФБС

Для укладки фундаментных блоков, выкапывается траншея. На этом этапе важно учитывать размеры ФБС. Со дна очищается порода, неровности устраняются, дно покрывается песком. При песчаном дне проделывать эту работу бессмысленно.

Учитывается: тип грунта, суммарная нагрузка, наличие грунтовых вод, высота здания. Если проектом предусмотрены плиты ФЛ, рациональнее выкопать котлован под фундамент. Если ФСБ будет устанавливаться в грунт, выкапываются периметровые траншеи. Их ширина должна быть больше на метр для прокладки гидроизоляции, утеплительной прокладки и дренажа.

Расчет количества блоков ФБС

Первоначально определяется высота здания. Средняя глубина промерзания породы влияет на глубину залегания подошвы.

В почве и подпочвенных слоях часто содержится глина. Там протекают грунтовые воды, которые зимой, после заледенения, расширяются. Если фундамент недостаточно заглублен, лед на земле его вытолкнет. Летом, при изменчивой усадке породы, фундаментная лента может потрескаться: здание станет непригодным для эксплуатации. Величина промерзания грунта прописана в СП «Строительной климатологии». Минимальная глубина закладки основы из ФБС выбирается с незначительным увеличением этого числа — на 200—300 мм.

Грунт с песком относится к типу малопучинистого: вода в песке не концентрируется, промерзание отображается на устойчивости фундамента. Однако подземные воды вымывают песок.

Допустимо добавить подсыпку из песка и гравия, затем залить 10 см слоем бетона. Такой шар осуществляет две функции:

  • дренаж;
  • уплотнение грунта.

Блоки под фундамент устанавливаются цельной лентой, при этом заполняются пустоты. Размеры ФБС не всегда равны периметру конструкции. Важно выбрать конфигурацию с максимально плотным прилеганием блоков. Используют больше двух видов материалов: основные смешивают с доборными — выделяющимися уменьшенными размерами. Используется кирпич — чтобы заполнить небольшие пустоты, проложить нивелирующий слой, построить цокольный этаж. Расчет количества блоков проводится до начала строительных работ. Для этого используют специальные онлайн калькуляторы, или пользуются помощью специалистов.

Подготовка и разметка участка под фундамент

Построить многоэтажный дом без должного проектирования невозможно, все пошаговые этапы, расходы, разметки прописываются в плане. После планировки прорисовывается разметка:

  • Кол — вбивается в метре от угла. Это предотвратит осыпание грунта под ним во время строительных работ.
  • Шнур — протягивается по всей рабочей зоне, учитывая цокольное помещение и ширину блоков.

При постройке зданий со сложной конфигурацией, производится дополнительная разметка. Используется известь, краска, мел.

Земляные работы

Качественно построенный дом требует профессионального проектирования по результатам инженерных и геологических экспертиз. Только в этом случае удается избежать посторонних коммуникаций, что подходят к участку. Изучается состав грунта, наличие подводных течений. Это позволит гарантировать сооружение устойчивой конструкции.

Котлован под фундамент выкапывается:

  • когда планируется цокольное или подвальное помещение;
  • при укладке плит ФЛ;
  • при неподходящем составе грунта.

Во всех других случаях обходятся траншеями. Глубина расположения лент всегда рассчитывается индивидуально.

Дренажный слой и подушка под фундамент

Для обеспечения надежного крепления бетонных плит, нагрузка распределяется на нижние грунтовые шары, которые заменяются нерудной породой. Используется щебень минимальных размеров(5-10 мм), песок, каждый слой уплотняется с помощью виброплиты или ручной трамбовки.

Прокладка подушки из бетона в малоэтажных домах делается в редких случаях (например, для возведения трехэтажного дома). Качество ФБС в разы выше, чем основание монолитной конструкции за счет максимального соответствия технологиям.

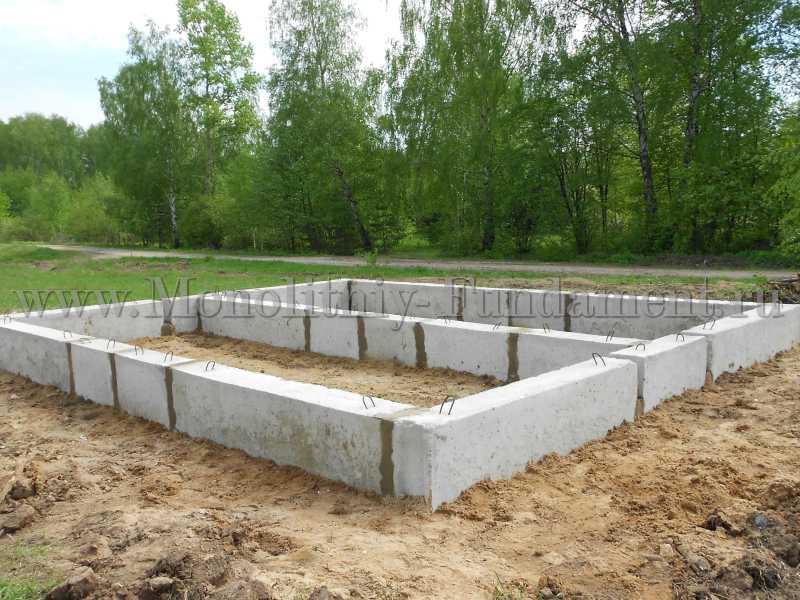

Укладка блоков ФБС

Чтобы перейти к установке фундамента, необходимо учесть технику укладки блоков. Монтажу предшествует разметка. Согласно чертежам вставляются колы, по которым натягивается нитка. Для облечения укладки первого ряда, блоки расставляются в углах и пересечениях. Швы по вертикали заполняются строительной смесью или утрамбовываются вглубь. Образованное пространство заливается бетоном и выравнивается, пока между ними не образуется монолитная структура.

Слой строительной смеси между двумя рядами должен быть 5 см. Швы обрабатываются слоем бетона 2. 5-6 см. Для усиления перевязки между рядами, используется арматура. На этапе укладки важно проделать отверстия под трубы канализационной системы.

Технология строительства проводится таким образом:

  • установка углов;
  • установка блоков;
  • заполнение пустот;
  • закладка кирпича.

Установка проходит по Т-образному скрещиванию. Строительная смесь выливается или распространяется лопатой. Вертикальные швы заполняются после установки нового ряда блоков. Кладка покрывается штукатуркой или строительными смесями.

Технологические отверстия включают проемы для дверей. Чаще они получаются шире планов проекта для выравнивания боковых поверхностей кирпичной кладки. Чтобы повысить устойчивость и долговечность фундамента, первый шар ФБС уширяют.

Вы планировали делать фундамент из ФБС блоков?

Армопояс

Пояс арматуры важен для фундамента. Он представлен монолитной, замкнутой по краям лентой из железобетона, проходящей по периметру дома. Все современные объекты не обходятся без армопояса, его используют на сложных или кислых грунтах. Используется для:

  • однородного распространения нагрузки по вертикали, что идут от несущих стен;
  • предупреждения внеплановых усадок, которые способствуют образованию трещин на стенах;
  • компенсация точечной нагрузки, возникшей из-за перекоса стен, во время эксплуатации дома;
  • устранения неточностей при строительстве или просчета на этапе проектирования.

Армопояс реализует разгрузочную функцию, что положительно влияет на противодействие к возможным повреждениям.

Целесообразность его использования повышается:

  • когда строительство ведется вблизи водоемов или подводных вод, оврагов или на горной породе;
  • при сейсмической активности;
  • при малозаглубленной основы для дома.

Гидроизоляция

Изоляция фундамента от подводных вод проводится несколькими способами.

По вертикали. Метод удваивает процент устойчивости и долговечности фундамента. Инъектирование подразумевает заполнение пустот и швов, используя строительный инъекционный состав. Способ требует дорогого оборудования и материалов, но это окупится надежностью и прочностью.

Работа включает такие этапы:

  • Швы блоков расшиваются, на глубине от 3-5 см.
  • Бурится отверстие в 2/3 от толщины стен.
  • Устанавливаются паркеры, используемые для инъектирования.
  • Между блоками заливается видоизмененный полимер. Используется насос, предназначенный для выполнения инъектирования.
  • Затем демонтируются паркеры.
  • Заделываются швы.
  • Проводится обмазочная гидроизоляция несущих стен.

Целесообразность других технологий зависит от использования гидроизоляционных материалов:

  • Проклейка — битумная мастика в несколько слоев.
  • Обмазывание — битумная мастика в один слой.
  • Покраска — композиционные составы из полиуретана, силикона, акрила.
  • Штукатурка — цемент смешивается с полимерами.
  • Изменение состава строительной смеси — взаимопроникающая изоляция Пенетрона вступает в реакцию со щебнем на молекулярном уровне, весь блок становится водоотталкивающим.
  • Пыль — ФБС фундамент покрывается пылью жидкой резины.

По цене доступнее использовать покраску, обмазку. Самым невыгодным является напыление.

Главным фактором к изоляции от влаги является целостность слоя. Легче всего ее достигнуть при любом из способов кроме проклейки. Обрабатываются не только блоки, но и все стены, включая фундамент цокольного помещения.

Теплоизоляция

Блоки ФБС — основа для цокольного или подвального помещения. В этом случае важно побеспокоиться об устранении конденсата. Технология теплоизоляции выглядит таким образом:

  • наружная поверхность блоков оклеивается синтетическим теплоизоляционным материалом поверх гидроизоляционного слоя;
  • укладывается материал, подготовленный из химических волокон, который защищает теплоизолятор от внеплановых деформаций.

Если фундамент утепляется снаружи, образование конденсата на стенах цоколя исключается на 100%. Внутреннее утепление приведет к обратному результату.

Если проект подразумевает мелкозаглубленный ленточный фундамент, очередность проведения теплоизоляции меняется:

  • наружные поверхности блоков оклеиваются газонаполненным материалом, траншеи расширяются на метр;
  • по периметру выкладываются шары газонаполненного материала.

Дренажная система

При высоком проценте грунтовых вод, на этапе строительства лучше отвести их от основы дома во время прорывки котлована. Для этого укладываются перфорационные трубы по границе фундамента. Проводится общий уклон кольца в направлении подземных вод, которые станут самотеком вытекать.

Для полной ликвидации подводных или капиллярных вод достаточно уложить прослойку из щебня. Для стабилизации грунтовой каймы используется геотекстиль, который предотвращает смешивание почвы и щебня.

В цокольном помещении плиты заливаются строительным материалом по уровню подошвы фундамента, дополнительно перекрываются плитами или балками.

Учитывая простые рекомендации, удается предотвратить ошибки на этапе проектирования и строительства дома. Это существенно повышает качество и долговечность дома во время его эксплуатации.

Популярное


Как построить фундамент из блоков ФБС своими руками

Когда рождается идея построить свою собственную настоящую русскую баню, то реализовать таковую каждому хочется как можно скорее. И в действительности нет смысла обязательно идти самыми сложными путями — существуют особые строительные технологии и методы, которые позволяют сэкономить не только время, но и средства. И среди таких — качественный и не дорогой сборный фундамент из ФБС — своими руками он строится куда быстрее любого другого фундамента.

Нередко блоки ФБС используют для строительства цоколя – который, конечно, не слишком традиционен для русской бани, но все же пользуется популярностью из-за возможности устроить в нулевом этаже гараж.

Преимущества и недостатки этой конструкции

Вот что собой представляет блочный фундамент: железобетонная подушка и вертикальные стены из самих блоков.

Но такого фундамента есть свои недостатки – поднять бетонные блоки для фундамента может только кран. А это, конечно, затраты. Но это, пожалуй, таки единственный его серьезный минус. Зато во всем остальном может все работы может делать даже любитель. Но стоит заметить, что сам фундамент из ФБС, конечно, всегда уступает в плане жесткости и надежности монолитному, зато радует более доступной ценой и простотой работы с ним.

Современный фундамент из блоков ФБС просто идеален для грунтов, в которых слишком много песка. А вот для мягких и рассыпчатых грунтов он не подходит – попросту просядет.  Интересное наблюдение: из-за серьезных сил пучения фундамент из блоков может выгнуть – а ведь жесткий ленточный и вовсе могло разорвать. Ведь пытаться снизить пучение почвы путем ужесточения нулевого уровня – нерационально, в этом случае есть смысл только утеплять почву и сам фундамент. Вот в чем еще хорош ленточный фундамент из блоков – в виду отсутствия монолитности, т.е. благодаря наличию кладочных швов, он обладает ценной гибкостью и подвижностью.

Еще один плюс: строительство фундамента из блоков ФБС можно осуществлять в дождь, и в снег – ему ничего не страшно.

youtube.com/v/_ZcZFLoB8D0″ wmode=»transparent»/>

Пошаговое возведение — быстро и просто!

Изначально нужно хотя бы элементарное геологическое разведывание, на основании которого и рассчитываются стены фундамента для каждого участка в отдельности.

Этап I. Выбор блоков для фундамента

Фундаментный блок строительный, или ФБС производят на заводах путем вибропрессования и используют именно для строительства фундамента. Чаще всего – это ленточный фундамент. Итак, какие должны быть размеры бетонных блоков для фундамента и как правильно их выбирать?

Для начала в обычной компьютерной программе заранее желательно сделать раскладку блоков – чтобы точно знать, как их нужно будет монтировать и вязать между собой. Так, первый ряд часто делают шириной 40 см, а уже два следующих – по 30 см. И уже только тогда, когда известны нужные размеры блоков и их количество, есть смысл ехать в магазин и заказывать их. Там же можно договориться о доставке монтаже, а для этого и машина, и кран должны быть свободны в один день по возможности.

При выборе таких блоков еще на складе изначально важно определить, где и в каких местах будет проходить коммуникация и как построить фундамент из блоков с учетом этих моментов – для этого они нужны будут со специальными отверстиями. Если об этом забыть, то в будущем придется их бурить, а это дополнительные затраты денег и времени.

Этап II. Подготовка котлована и разметка

Опытные строители советуют перво-наперво нарисовать схему площадки перед укладкой – подумать, где именно будет стоять кран, какие могут возникнуть сложности.

Далее, как обычно, снимается верхний плодородный слой. Для этих целей лучше нанимать экскаватор. Часть грунта специально оставляется для обратной отсыпки. А по краям котлована выносятся оси стен бани – колышками с леской.

А вот внутренний дренаж такого фундамента не обязателен – только когда нужен серьезный ремонт или протечки устранить не получается. В остальном же рекомендуется просто тщательно выполнить гидроизоляцию стен и пола в бане – и все.

Этап IIII. Изготовление подошвы

Если же при строительстве не делать забетонированную ленту-подушку, а класть блоки прямо на песок – тогда уже желательно использовать кладочную сетку. Именно она предотвратит в будущем образование нежелательных отверстий между блоками.

А потому необходимо раздобыть арматуру и привезти машину песка и машину щебня. Последнего желательно брать 20-40 фракции.

В подготовленном котловане теперь делается разметка для будущей подошвы. Обычной лопатой место для нее нужно выровнять строго по уровням, засыпать песком, щедро увлажнить и утрамбовать. Далее – все засыпается щебнем и снова трамбуется. И после этого уже строится опалубка и вяжется арматура.

Этап IV. Строительство опалубки

Для этого необходимо будет заранее приобрести минимум пол куба 25-й обрезной доски. Чтобы опалубка оказалась ровной, гидроуровнем заранее нужно ее выровнять и натянуть внутри самой опалубки шнур.

Арматуру для такого фундамента лучше брать марки Ф12, и вязать ее между собой. После заливки армированному поясу нужно осесть – а это вынужденный перерыв в работе минимум на две недели. Всего Для этого понадобится около сотни прутьев по 60 см и около 4-х по метру. Укладывать их можно как в четыре ряда, два снизу и два сверху, так и в три – треугольником. Проволоку для формирования каркаса брать лучше Д4 – ее уйдет до 10 кг. На изготовление одной только арматуры уйдет примерно дня два – и после этого можно начинать делать опалубку. Стандартная толщина армопояса – 20 см, а ширина – 30 см.

Этап V. Заливка подушки

На этом этапе понадобится миксер – именно он зальет бетоном подготовленную подушку для ФБС блоков. Далее она накрывается пленкой либо опилками и целую неделю сохнет, при периодическом смачивании.

Сами подушки, конечно, могут быть сборными – но чаще используют монолитные, такие, как у ленточных фундаментов.

Этап VI. Монтаж ФБС блоков

Теперь заказывать нужно кран – он будет поднимать тяжелые ФБС блоки, а рабочие или подмога будут их поправлять.

Во время строительства лучше всего использовать кладочный раствор М100 – его придется расходовать от 10% до 20% от объема всех блоков, и многое здесь будет зависеть от качества блоков, планируемых зазоров и самой кладки.

Этап VII. Гидроизоляция фундамента

Наиболее проверенный в этом плане вариант – хорошая мастика. Всего уйдет около 4 банок мастики, и промазывать нужно один ряд с внутренней стороны будущей бани и два с внешней. Удобно – не нужно ничего заворачивать или греть.

К слову, некоторые строители на особо щедрых на осадки участках под низ блоков еще и стелют гидроизоляцию Бикрост.

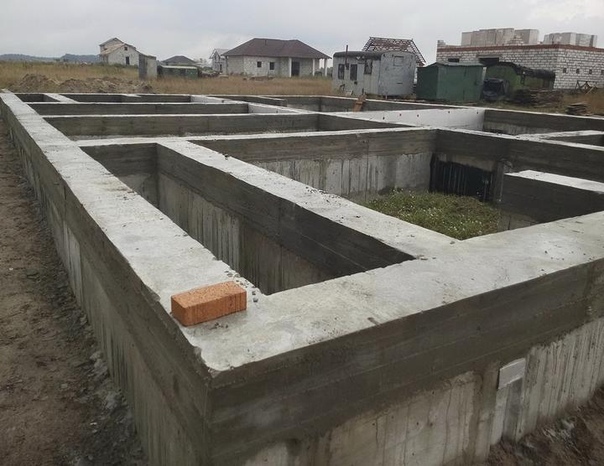

Этап VIII. Изготовление армированного пояса

Что касается монолитного пояса, который кладется на ФБС блоки, а на него уже – плиты перекрытия, то далеко не все строители видят в этом какой-то смысл. Ведь получается, что так и блоки, и пояс, и плиты – это уже не монолитная конструкция, а части, которые как бы сами по себе. Считается, что пояс для плит перекрытия – это просто выдумка непрофессионалов. Ведь плиты и сами неплохо и равномерно распределяют всю нагрузку – достаточно только их класть на качественный раствор в несколько сантиметров, или даже бросить сеть для надежности. Но, если на стены опираются балки, что по само себе – дополнительная нагрузка, пояс действительно нужен.

Сам пояс можно делать монолитный или кирпичный, но под первый придется делать еще и опалубку, и, скорее всего, задействовать бетономешалку. По отзывам более удобен все-таки кирпичный вариант пояса.

Вот и вся технология изготовления фундамента из ФБС – трудоемко, но не сложно, надежно и безопасно.

  • Автор: Владимир

Пункт Бренд Размеры Котон
л, мм B, мм H, MM Concete, MM7 7. weight, kg
FBS 24.3.6Т 2380 300 580 0,41 984 B 10
FBS 12.3.6Т 1180 300
580		 0,20 480 B 10
FBS 8.3.6Т 800 300 580 0,14 336 B 10
FBS 24.4.6.0014 400 580 0,27 648 B 10
FBS 8.4.6.
FBS 24.5.6Т 2380 500 580 0,68 1632 B 10
FBS 12.5.6Т 1180 500 580 0,33 792 B 10
FBS 8.5.6Т 800 500 580 0,24 576 B 10
FBS 24. 6. 6Т 2380 600 580 0,82 1968
B 10
FBS 12.6.6Т 1180 600 580 0,40 960 B 10
FBS 8.6.6Т 800 600 580 0,29 696 B 10
