Генератор из кулера: инструкция переделки компьютерного вентилятора в ветрогенератор

инструкция переделки компьютерного вентилятора в ветрогенератор

Содержание

1. Мини-ветрогенератор из старого компьютерного кулера
2. Технология изготовления
3. Модернизируем моторчик
4. Изготовление рабочего колеса
5. Подставка
6. Видео
7. Рекомендуемые товары

Когда речь заходит о ветрогенераторах, воображение рисует серьезные установки большой мощности, способные снабжать энергией целые города. При этом, вполне возможно использование этой технологии и в прикладных, бытовых целях. Это полезно для иллюстрации вопроса, помогает оценить возможности и перспективы ветроэнергетики на простом и понятном примере. Создание маленьких устройств не решит проблему энергообеспеченности, но сможет поспособствовать развитию технологии и пробудить интерес к такому способу выработки электроэнергии.

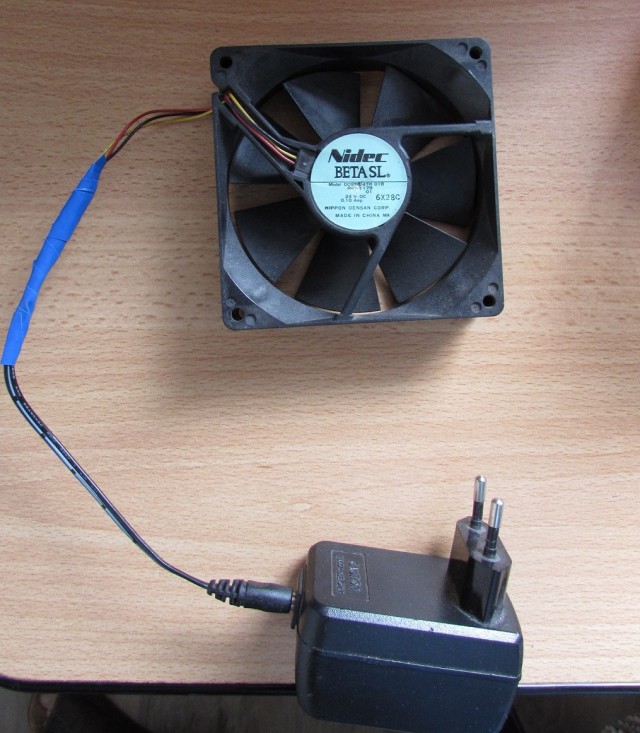

Мини-ветрогенератор из старого компьютерного кулера

Небольшой моделью ветрогенератора, вполне функциональной и способной выполнять полезную работу, может стать вышедший из строя компьютерный вентилятор. Подойдет практически любой кулер, но лучше всего выбирать самый большой, поскольку двигатель в том виде, какой он есть, для вырабатывания электротока не годится. Причина этой необходимости в том, что обмотки моторчика намотаны двойным проводом и в разном направлении, поэтому он создает переменный ток.

Максимум, на что можно рассчитывать при изготовлении ветрогенератора из компьютерного кулера — это питание нескольких светодиодов, для которых требуется постоянный ток. Поэтому надо будет изготовить выпрямитель, который тоже отнимет немного мощности. Поэтому двигатель без переделок неспособен зажечь даже единственный светодиод. Для модернизации понадобится изготовить более мощные обмотки, способные выдавать более высокое напряжение.

Важно! Не следует рассчитывать на создание устройства, способного заряжать батарею мобильного телефона или питать ноутбук. Энергии, полученной таким образом хватит только для питания светодиодного фонаря. Вся затея полезна именно с образовательной или познавательной точки зрения.

Технология изготовления

Для переделки компьютерного вентилятора в ветрогенератор потребуется выполнить следующие действия:

• модернизировать моторчик;
• увеличить размер крыльчатки;
• изготовить подставку с возможностью вращения вокруг своей оси (настройки на ветер).

Рассмотрим эти этапы более подробно:

Модернизируем моторчик

Для того, чтобы переделать двигатель, понадобится разобрать кулер. Это делается следующим образом:

• снимается наклейка с крышки моторного отсека в центральной части кулера;
• аккуратно вынимается крышка отсека;
• удаляется стопорное кольцо, фиксирующее ось крыльчатки;
• снимается крыльчатка.

После этого появляется свободный доступ к обмоткам двигателя. Их надо удалить, так как они не подходят для нашей цели. Проще всего их аккуратно срезать и выдернуть из гнезд.

Затем наматываются обмотки более тонким проводом. Количество витков должно быть максимальным, сколько сможет вместить статор. Обмотки наматываются вразнобой — первая по часовой стрелке, вторая — против, затем опять по часовой стрелке и снова против. Это обеспечит подачу переменного тока.

Неплохо будет поменять магниты на более мощные, например, неодимовые. Это позволит значительно увеличить мощность генератора и стабилизирует напряжение на выходе.

После этого к выводам обмоток припаиваются провода, к которым впоследствии присоединится выпрямитель.

После завершения этих действий вся конструкция собирается в обратном порядке. Из 4 диодов собирается выпрямитель, и на этом модернизация двигателя завершается.

Изготовление рабочего колеса

Лопасти, имеющиеся на кулере, по своим размерам хороши для охлаждения внутренностей компьютера, но для работы в качестве ветрового колеса они слишком малы. Для того, чтобы обеспечить максимально возможную эффективность взаимодействия с ветровыми потоками, рекомендуется изготовить новые лопасти. Понадобится произвести следующие действия:

• аккуратно отрезать старые лопасти;
• изготовить новые из пластмассовых бутылок или иных изделий;
• приклеить новые лопасти на крыльчатку.

Для изготовления лопастей лучше всего использовать пластиковые бутылки или любые предметы цилиндрической формы. Это необходимо для того, чтобы лопасти имели нужный профиль, позволяющий ветру вращать крыльчатку. Плоская листовая пластмасса для изготовления лопастей не годится.

Размер новых лопастей должен быть примерно в 2-3 раза превышать те, которые были раньше. Слишком большие усложняют использование устройства и не обладают достаточной жесткостью, а слишком маленькие не дают нужного эффекта, вся процедура теряет смысл.

Внимание! Форма должны быть такой, чтобы готовые лопасти оказались под небольшим углом к вертикальной плоскости. Все лопатки должны быть одинаковыми.

Подставка

Подставка служит для установки устройства в нужном положении и ориентирования его по ветру. Проще всего использовать отрезок трубки, в который вставляется пруток, свободно двигающийся в ней. Трубка крепится на неподвижную часть устройства, а пруток устанавливается на основание или прикрепляется к опоре, например, на балконе.

Кроме того, понадобится устройство автоматического наведения на ветер, проще говоря — хвост. Он представляет собой подобие хвоста самолета или флюгера и жестко крепится к ветряку по оси вращения крыльчатки.

Полностью собранное устройство устанавливается в подходящем месте, в качестве полезной нагрузки подключается фонарик со светодиодными лампочками, производится запуск ветряка. Устройство можно использовать для освещения каких-либо участков, а также для приобретения навыков изготовления таких изделий.

Видео

Рекомендуемые товары





Как вам статья?

Генератор из кулера своими руками

Дата публикации: 24 мая 2019

Компьютерный «системник», пылящийся на балконе, заслуживает более достойного применения. Например, очень интересны возможности старого кулера, еще недавно охлаждавшего процессор. Немного смекалки и терпения – и на его основе можно изготовить мини ветрогенератор своими руками. Конечно, для электроснабжения всего дома его не хватит, но для питания небольших приборов или устройств – вполне. Обычный ветер скоростью 12км/ч легко заставит генератор давать около 2В для небольшого радиоприемника, лампы или часового механизма.

Почему выгодно сделать мини ветрогенератор из кулера от компьютера

Здесь обязательно стоит отметить следующие преимущества:

• устройство полностью собрано, и вам не придется возиться с мелкими деталями;
• кулер по умолчанию адаптирован на вращение, и в его дополнительной настройке нет необходимости;
• вы экономите на покупке дополнительных деталей;
• достать старый кулер от компьютера не составляет никакого труда, и вы сможете сразу приступить к сборке устройства.

Перечень необходимых материалов

Помимо старого кулера сравнительно крупных размеров, для работы потребуется:

• плотная пластиковая бутылка;
• провод, рассчитанный на работу под слабым напряжением;
• небольшой деревянный брусок 1,5 дюйма диаметром;
• металлические трубки, входящие одна в другую;
• эпоксидный и суперклей;
• ненужный диск CD;
• затягивающиеся хомуты.

Все перечисленное можно легко найти в домашней кладовой или приобрести на ближайшем рынке.

Собираем ветрогенератор своими руками из кулера: последовательность работы

Чтобы быстро изготовить работоспособное устройство и не тратить время на его исправление и ремонт, постройте сборку генератора в такой последовательности:

• Компьютерный кулер «заточен» под свои основные задачи. Поэтому для его волшебной трансформации в генератор лишние детали необходимо удалить. Снимите резиновый уплотнитель и скрытое под ним стопорное кольцо. Так удастся снять «лишние» лопасти кулера, поскольку они будут заменены более крупными.
• На медных катушках обмотки кулера найдите места соединения проводов. Это коннекторы. У одного из них два провода, у других – по одному. К последним нужно добавить по одному дополнительному проводу, аккуратно припаяв их к соединению.
• Переменный ток, который будет образовываться в новом генераторе, должен быть преобразован в постоянный. Для этого потребуется 4 диода. Их попарно обрезают до расстояния в 1см: одну пару – у края с черными штрихами, другую – на противоположной стороне. Длинные концы загибаются таким образом, чтобы форма диода напоминала букву П. Обрезанные диоды припаиваются. Одновременно к вентилятору подсоединяют провод нужной длины.
• Теперь можно протестировать устройство. Для этого потребуется бытовой тестер или светодиоды. Подсоедините их к кулеру, раскрутите его и посмотрите, удается ли ему выработать электрическую энергию.

После того как электрическая часть полностью готова, можно приступать к изготовлению лопастей мини ветрогенератора:

1. Основа конструкции лопастей – плотный пластик чистой бутылки из-под воды, шампуня или бытовой химии. После обрезки дна и верха с крышкой получившийся цилиндр обрезается вдоль.
2. На бумаге рисуем чертеж лопасти. Ее длина зависит от длины пластикового цилиндра, полученного из бутылки. На конце лопасти для последующего удобного соединения вырезается угол 120 градусов.
3. При вырезании лопастей обратите внимание на их полное совпадение по размерам. В противном случае, необходимо подровнять элементы, чтобы они работали в одинаковом режиме.

На следующем этапе лопасти соединяют с кулером. К его пластиковой стороне с помощью суперклея поочередно приклеивают детали. Изогнутая форма лопастей обеспечит отличную аэродинамику и эффективность вращения. Поэтому выравнивать детали не стоит. В качестве опоры готовой конструкции с лопастями будет служить деревянный брусок.

Для изготовления хвостовика следует использовать компакт-диск. В бруске делается сквозное отверстие по диаметру металлической трубки. Если отверстие получилось больше, его можно заделать эпоксидным клеем. Также с помощью клеевого состава можно обработать места пайки проводов и точку соединения бруса и кулера. Хвостовик из диска вставляется в небольшой пропил на конце бруска и затем фиксируется тонкими шурупами через сквозные отверстия в месте пропила.

На завершающем этапе монтажа металлическую трубку большего диаметра вставляют в меньшую, уже присоединенную к конструкции генератора. В качестве подшипника, обеспечивающего вращение внутренней трубки можно использовать фторопласт.

Чтобы убедиться в работоспособности мини ветрогенератора, сделанного своими руками из моторчика, проведите заключительное тестирование. Остается найти подходящее место для нового устройства и выполнить его монтаж.

Вам нужно войти, чтобы оставить комментарий.

Дата публикации: 24 мая 2019

Компьютерный «системник», пылящийся на балконе, заслуживает более достойного применения. Например, очень интересны возможности старого кулера, еще недавно охлаждавшего процессор. Немного смекалки и терпения – и на его основе можно изготовить мини ветрогенератор своими руками. Конечно, для электроснабжения всего дома его не хватит, но для питания небольших приборов или устройств – вполне. Обычный ветер скоростью 12км/ч легко заставит генератор давать около 2В для небольшого радиоприемника, лампы или часового механизма.

Почему выгодно сделать мини ветрогенератор из кулера от компьютера

Здесь обязательно стоит отметить следующие преимущества:

• устройство полностью собрано, и вам не придется возиться с мелкими деталями;
• кулер по умолчанию адаптирован на вращение, и в его дополнительной настройке нет необходимости;
• вы экономите на покупке дополнительных деталей;
• достать старый кулер от компьютера не составляет никакого труда, и вы сможете сразу приступить к сборке устройства.

Перечень необходимых материалов

Помимо старого кулера сравнительно крупных размеров, для работы потребуется:

• плотная пластиковая бутылка;
• провод, рассчитанный на работу под слабым напряжением;
• небольшой деревянный брусок 1,5 дюйма диаметром;
• металлические трубки, входящие одна в другую;
• эпоксидный и суперклей;
• ненужный диск CD;
• затягивающиеся хомуты.

Все перечисленное можно легко найти в домашней кладовой или приобрести на ближайшем рынке.

Собираем ветрогенератор своими руками из кулера: последовательность работы

Чтобы быстро изготовить работоспособное устройство и не тратить время на его исправление и ремонт, постройте сборку генератора в такой последовательности:

• Компьютерный кулер «заточен» под свои основные задачи. Поэтому для его волшебной трансформации в генератор лишние детали необходимо удалить. Снимите резиновый уплотнитель и скрытое под ним стопорное кольцо. Так удастся снять «лишние» лопасти кулера, поскольку они будут заменены более крупными.
• На медных катушках обмотки кулера найдите места соединения проводов. Это коннекторы. У одного из них два провода, у других – по одному. К последним нужно добавить по одному дополнительному проводу, аккуратно припаяв их к соединению.
• Переменный ток, который будет образовываться в новом генераторе, должен быть преобразован в постоянный. Для этого потребуется 4 диода. Их попарно обрезают до расстояния в 1см: одну пару – у края с черными штрихами, другую – на противоположной стороне. Длинные концы загибаются таким образом, чтобы форма диода напоминала букву П. Обрезанные диоды припаиваются. Одновременно к вентилятору подсоединяют провод нужной длины.
• Теперь можно протестировать устройство. Для этого потребуется бытовой тестер или светодиоды. Подсоедините их к кулеру, раскрутите его и посмотрите, удается ли ему выработать электрическую энергию.

После того как электрическая часть полностью готова, можно приступать к изготовлению лопастей мини ветрогенератора:

1. Основа конструкции лопастей – плотный пластик чистой бутылки из-под воды, шампуня или бытовой химии. После обрезки дна и верха с крышкой получившийся цилиндр обрезается вдоль.
2. На бумаге рисуем чертеж лопасти. Ее длина зависит от длины пластикового цилиндра, полученного из бутылки. На конце лопасти для последующего удобного соединения вырезается угол 120 градусов.
3. При вырезании лопастей обратите внимание на их полное совпадение по размерам. В противном случае, необходимо подровнять элементы, чтобы они работали в одинаковом режиме.

На следующем этапе лопасти соединяют с кулером. К его пластиковой стороне с помощью суперклея поочередно приклеивают детали. Изогнутая форма лопастей обеспечит отличную аэродинамику и эффективность вращения. Поэтому выравнивать детали не стоит. В качестве опоры готовой конструкции с лопастями будет служить деревянный брусок.

Для изготовления хвостовика следует использовать компакт-диск. В бруске делается сквозное отверстие по диаметру металлической трубки. Если отверстие получилось больше, его можно заделать эпоксидным клеем.

Также с помощью клеевого состава можно обработать места пайки проводов и точку соединения бруса и кулера. Хвостовик из диска вставляется в небольшой пропил на конце бруска и затем фиксируется тонкими шурупами через сквозные отверстия в месте пропила.

На завершающем этапе монтажа металлическую трубку большего диаметра вставляют в меньшую, уже присоединенную к конструкции генератора. В качестве подшипника, обеспечивающего вращение внутренней трубки можно использовать фторопласт.

Чтобы убедиться в работоспособности мини ветрогенератора, сделанного своими руками из моторчика, проведите заключительное тестирование. Остается найти подходящее место для нового устройства и выполнить его монтаж.

Вам нужно войти, чтобы оставить комментарий.

У вас завалялись старые и ненужные компьютерные комплектующие? Загляните и поищите там вентилятор для охлаждения процессора, так называемый кулер. Есть? Отлично. Сейчас я вам расскажу как заставить его работать не в совсем привычном для него режиме. Теперь он будет не поглощать энергию для последующего охлаждения процессора, а наоборот — вырабатывать. Да, я не оговорился. В своем ветряном мини-генераторе я использовал его как основной элемент. При ветре 12 км/ч, или привычных для метеорологии 3,3 м/с, он позволяет вырабатывать электричество напряжением 1,5 — 2 вольта и силой тока 20 миллиампер.

Какие нам понадобятся материалы?

— толстая пластиковая бутылка
— старый вентилятор для охлаждения процессора (кулер), чем больше тем лучше

— несколько метров слаботочного провода
— деревянный брусок круглого сечения диаметром 1,5 дюйма и длинной 20 см.
— две металлические трубки с заходом одна в другую
— 4 диода «Шоттки»
— эпоксидный клей
— супер клей
— затяжные галстуки
— старый CD диск

Итак рассмотрим пошагово этапы изготовления мини-ветрогенератора.

Разборка кулера

Пропеллер обычно удерживаются на валу электродвигателя с помощью стопорного кольца. Зачастую оно скрыто под резиновым уплотнителем. После его снятия вы увидите стопорное кольцо, которое вы можете снять маленькой плоской отверткой. Получилось? Если да, то штатные лопасти вентилятора можно спокойно снять.

Пайка проводов

Взгляните на медные катушки вентилятора, там может быть два или три проводных соединения, это и есть коннекторы катушек. У одного из участков два подсоединенных медных провода, в то время как у других двух только по одному. Вы должны подпаять два провода к ножкам, имеющие только один медный провод.

Создание выпрямителя.

Выпрямитель превращает переменный ток в постоянный. Нужно 4 диода. Обрезаем их таким образом, чтобы на одной паре с одной стороны (с черными штрихами) осталось по 1 см, аналогично на другой паре, только с противоположной стороны. Длинные концы загибаем. Должна получится фигурка в виде буквы «П». Паяем все вместе. Подпаиваем выходящие с вентилятора провода нужной вам длины.

Тестируем генератор

Вы можете протестировать работает ли генератор подсоединив светодиоды к выходу, ну или тестер. Хорошенько раскрутите и посмотрите работает ли он.

Удаляем весь ненужный пластик

Удаляем наружный пластик, защищающий лопасти, и собственно сами лопасти. Можно просто отломать лопасти и потом доработать неровности ножом.

Делаем лопасти будущего ветрогенератора

Лопасти вырезаются из толстой пластиковой бутылки, обычная пластиковая бутылка с тонкими стенками не подойдет. Отлично подойдёт бутылка от отбеливателя или шампуня. Срезаем верхушку и донышко бутылки. Получаем цилиндр. Разрезаем его вдоль.

Далее лучше сделать шаблон лопастей на бумаге и начертить на пластике. Будьте внимательны, чтобы лопасти были одинаковыми по размеру. Здесь нет особенно точных размеров. Длинна лопастей задается длинной бутылки. Для удобной дальнейшей состыковки конец стыка лопастей вырезается под углом 120 градусов.

Склеивания лопастей и кулера

Три лопасти приклеиваем с помощью суперклея к пластиковой стороне кулера. Кстати, если вы думаете о кривизне лопастей, то уверяю вас, натуральный изгиб пластиковой бутылке работает отлично. Как правило, не требуется большего угла изгиба.

Хвостовик ветряка

Мотор приклеивается к деревянному бруску круглого сечения, который вращается на металлических трубках.

Хвостовик делаем из старого CD диска. Сверлим в деревянном бруске отверстие насквозь, диаметром металлической трубки. Если трубка села не плотно вы можете заклеить эпоксидным клеем. Затем делам пропил на конце бруска для вставки CD диска. Просверливаем пару отверстий через брусок и CD и закручиваем шурупами.

Место соединения моторчика и бруска по краям можно обработать эпоксидным клеем. Также можно обработать места соединения проводов и пайки для защиты от коррозии.

Изготовления опоры

Опору хорошо бы изготовить из двух трубок. Одна в нашем случае уже уже прикреплена к деревянному бруску, а вот вторая должна быть организована с вращением относительно первой. Можно выполнить с помощью подшипников скольжения в трубе более большего диаметра. В качестве материала подшипника скольжения можно использовать фторопласт.
