Какой выбрать гибкий шланг для подключения газовой плиты

В прошлом веке подключение газовых плит осуществлялось только с помощью прокладки стальных труб, что полностью соответствовало действующим правилам установки и эксплуатации газового оборудования. Плита устанавливалась жестко — передвинуть ее уже было невозможно. С появлением импортной бытовой техники и сопутствующих ей аксессуаров, в специализированных магазинах по продаже газовых плит стали появляться гибкие изделия, которые были диковинкой для нашего потребителя. Но со временем шланг для подключения газовой плиты появился практически в каждом доме и стал альтернативой стальным трубам за счет явных преимуществ и удобного использования.

Содержание

• 1 Разновидности газовых шлангов
• 2 Достоинства сильфонного шланга
• 3 Как выбрать шланг
• 4 Особенности подключения
• 5 Правила безопасности

Разновидности газовых шлангов

Сегодня подключением газовых плит занимаются не только государственные службы, но и сервисные центры по обслуживанию населения, и даже магазины, реализующие эту технику. Это стало возможным после выхода нормативных документов, разрешающих эксплуатацию такого аксессуара, как шланг для газовой плиты. Промышленность выпускает множество разновидностей аналогичных изделий, которые можно использовать при подключении газовой плиты.

1. Рукав из резины с тканевой оплеткой — это самый эластичный гибкий шланг, он отличается мягкостью и не пропускает электрические разряды. Монтаж его отличается простотой, стоимость невысокая, в продаже можно найти образцы, диаметр и длина которых удовлетворит любого, даже самого привередливого пользователя. Есть только один недостаток — малая жесткость, но зато срок эксплуатации этих шлангов рассчитан до 10 лет.

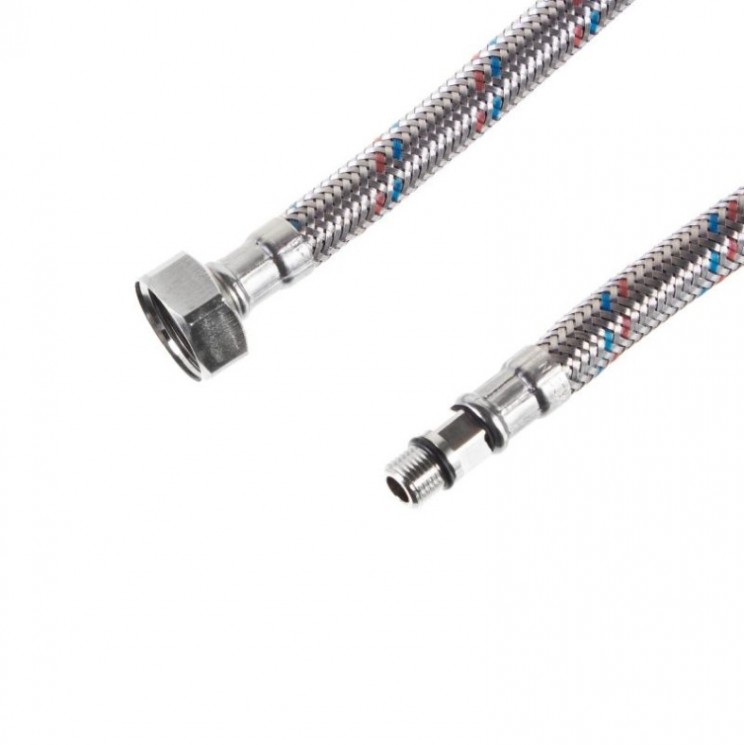

2. Рукав из прочной резины с металлической оплеткой — аналогичные шланги применяются для подвода воды к кранам, но внутренняя часть их выполнена из полимеров. Какие визуальные отличия есть между ними? В оплетку газовых изделий вплетена желтого цвета нить или присутствует аналогичного цвета маркировка, а у предназначенных для воды изделий вплетены красные и голубые нити. Изделие производится из вулканизированной резины с добавлением специальной нити внутри для усиления. Стоимость весьма доступная, простая установка, длина различная, может работать при температурах не выше +50 ^оC.

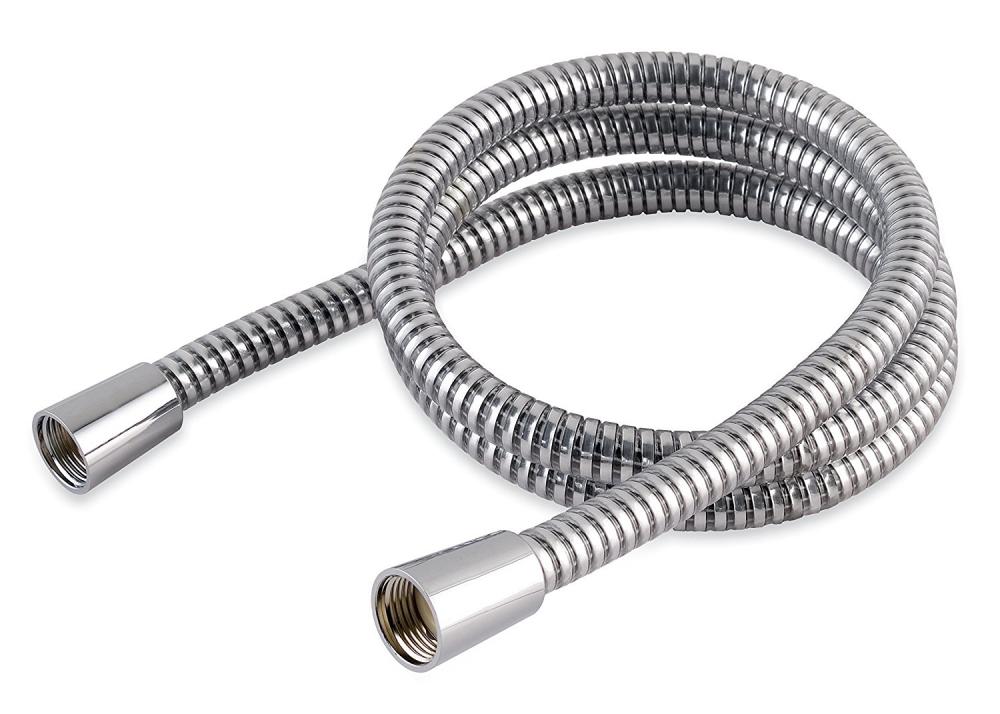

3. Сильфонный шланг — такое название этому изделию специалисты дали из-за гофрированной оболочки, которая защищает внутренний рукав от механических повреждений. Это изделие считается самым надежным из всех шлангов, применяющихся для подключения бытовых приборов к газопроводу — плиты, колонки или котла индивидуального отопления. Срок службы рассчитан до 25 лет, в магазине можно выбрать, какой нужен образец, в зависимости от расположения подключаемого объекта. Стоит он дороже других изделий, потому что оплетка выполнена из гофрированного металла, на цену влияет и длина, которая имеет много вариаций.


Внимание! Заменить шланг может любой пользователь, но подсоединение плиты к газопроводу — это процесс очень ответственный, в случае утечки и возникновения пожара последствия будут весьма плачевные. Доверьте этот дело профессионалам.

Достоинства сильфонного шланга

1. Это изделие очень легко гнется, но в то же время способно выдерживать до 6 атмосфер, может функционировать при температуре от -50 до +200 ^оC.
2. Внешняя оплетка изготавливается из нержавеющего металла, что соответствует всем нормам ГОСТ, а также техническим требованиям по эксплуатации в быту.
3. Электроизоляционный слой из полимеров гарантирует надежную защиту от любого механического воздействия и токов высокой частоты (на кухне есть бытовые приборы — такие, как микроволновки).
4. Прочность шланга гарантирует целостность подсоединения в различных экстремальных ситуациях, например, в случае землетрясения.
5. Впечатляет длительность эксплуатации — около 30 лет со дня установки.
6. Стойкость от воздействия электрического тока — до 1,5 кВт.

При всех его положительных качествах, есть только один негативный момент — это стоимость, которая в пять раз выше любого другого аналогичного изделия. Сильфонные шланги с полимерным покрытием устойчивы к воздействию разных кислот, содержащихся в химических средствах, которыми пользуются хозяйки для уборки и дезинфекции на кухне. Специалисты уверяют, что такие изделия могут работать практически в любых условиях — аналогичные покрытия применяются на производстве, где нужны серьезные меры по защите от агрессивной среды.

Если у вас установлена плита с электрическим розжигом, то между краном подачи газа и сильфонным изделием необходимо установить специальные соединения, обеспечивающие надежную изоляцию.

Как выбрать шланг

Важным условием безопасной эксплуатации бытовой газовой плиты является безупречность подсоединения устройства к газопроводу. От прочности, надёжности соединителя и качества подсоединения плиты зависит безопасность людей и жилища. Поэтому к выбору шланга и подключению плиты следует подойти ответственно.

Для правильного выбора подходящего варианта необходимо учитывать ряд параметров.

1. Изделие должно подходить по длине. Ситуацию с натянутым состоянием шланга допускать нельзя. Излишне длинный соединитель склонен к запутыванию. Правильный по длине соединитель должен иметь небольшой запас для удобства проведения уборки. Самые востребованные соединители длиной 1-2 метра. Выпускаются комплектующие длиной от 0.4 до 4.5 метров.
2. Обращается внимание на способ подсоединения к подающей газ трубе. Выпускаются газоводы двух типов: с двумя гайками на концах с нанесенной внутренней резьбой («мамы») и в комбинации «папа»— «мама». Один конец соединителя с гайкой предназначен для плиты, а другой подключается к разъему трубы, подающей газ. Изделие подбирается в соответствии с типом газового крана.
3. Соединительные элементы шланга должны подходить по диаметру. Наиболее распространен стандарт на 0.5 дюймов, реже используется стандарт 0.75 дюймов. Перед покупкой соединителя следует снять размеры крана и выхода плиты.
4. Обращается внимание на совместимость соединительных элементов по качеству материала исполнения.
   Небезопасен коннект стали с латунью (белого и желтого металлов).
5. В продаже встречаются газовые шланги разного сечения. Рекомендуется для оптимальной отдачи конфорок выбирать изделие диаметром не менее 10 мм.
6. Если у газовой плиты выход расположен не на краю задней стенки, во избежание заломов шланга желательно приобрести штуцер — уголок. При наличии двух выходов на плите понадобится заглушка.

   Газовый штуцер-уголок

7. Различаются газовые соединители качеством материалов изготовления, и, соответственно, ценой. Более дорогие изделия эстетичны, обеспечивают безопасность и дольше прослужат.
8. Армированный ПВХ рукав или сильфонный шланг с полимерным напылением предпочтительнее для кухни, изобилующей электрооборудованием.

Покупать комплектующие для плиты рекомендуется в специализированных торговых точках. Также желательно убедиться в наличии сертификата соответствия на товар, гарантии производителя. Следует сопоставить заявленный срок службы с ценой.

Выбирая шланг, нужно визуально оценить аккуратность исполнения. Предпочтительнее цельнолитое соединение деталей или пайка, но не клей. Важно отсутствие изъянов: швов, порезов, заломов.

Важно! Комплектующие для газовых приборов помечаются желтым цветом. Маркировка упаковки и изделий позволяет отличать от водопроводных шлангов.

Газовый шланг имеет желтую маркировку

Особенности подключения

Лучшее решение для покупателя газовой плиты — доверить установку профессиональному мастеру-газовщику. При таком подходе в полной мере гарантируется безопасность эксплуатации прибора, а при возникновении проблем будет действовать гарантия производителя. При самостоятельном подключении плиты владелец берет на себя всю ответственность и лишается гарантийного обслуживания.

Краткий порядок действий при подключении газового прибора:

1. Подготовительные мероприятия. Ознакомиться с комплектацией и докупить недостающее. При необходимости приобретаются следующие комплектующие: паронитовая прокладка, диэлектрик, заглушка, штуцер — уголок, переходник-футорка.
2. Монтаж начинают с установки всех необходимых передников и заглушки.
3. Диэлектрик вкручивают в газовый кран, и на него (или переходную футорку при наличии) накручивают шланг. При помощи рожкового ключа плотно затягивают соединение, стараясь не сорвать резьбу.
4. На выходе плиты располагают паронитовую прокладку и прикручивают второй конец шланга к прибору при помощи гайки.
5. По окончанию работ необходимо проверить плотность соединений при помощи мыльного раствора. Если при подаче газа мыло на стыках не пузырится, значит, нет протечки. Плитой можно пользоваться.

   Проверка утечки газа при помощи мыльного раствора

Важное замечание по обеспечению безопасности! Нельзя допускать касания соединителя с электрическими проводами и приборами, перекрывания мебелью.

Правила безопасности

Многие пользователи совершенно не компетентны именно в этих вопросах, поэтому наш долг напомнить им постулаты безопасности:

• шланг должен постоянно быть доступен и находиться на виду — его нельзя закрывать посторонними предметами;
• кроме него к плите должен подводиться только провод для подсветки в духовом шкафу;
• на его поверхность нельзя наносить лакокрасочное покрытие;
• шланг в подключенном состоянии должен свободно провисать, а не быть в натянутом положении — это может послужить его разрыву;

• при покупке и установке этого изделия заранее высчитайте, на какое расстояние вы будете отодвигать плиту во время генеральной уборки или во время перестановки мебели на кухни, учитывая, что максимальная длина его не более 4,5 метра;
• не допускайте перегиба или скручивания изделия;
• шланг лучше заменить немного раньше предельного срока его эксплуатации, не дожидаясь, когда произойдет утечка газа с негативными последствиями.

При ремонте газопровода с применением сварки изделие необходимо отключить, а плиту отодвинуть на максимальное расстояние, закрыв ее заднюю часть куском прочной ткани для защиты от искр. Чем бережнее вы будете эксплуатировать шланг, тем большая безопасность будет соблюдена на вашей кухне. Подробно правила эксплуатации газовых плит изложены здесь. Для закрепления вышеизложенного посмотрите это видео:

Шланг для газовой плиты в Минске по доступной цене

Газовый шланг представляет собой гибкую резиновую трубку, которая присоединяет бытовые приборы к газопроводам и газовым баллонам. Используется для подключения газа в квартирах, частных домах и других зданиях.

Раньше для этих целей использовали стальные трубы. Гибкие рукава из резины намного удобнее, сегодня их можно встретить в каждом доме.

Цена является ориентировочной, для уточнения оставьте заявку

org/Product»>

Шланг для газовой плиты 302.645.005-05 г/шт, газ, L-1,550м
Шланг для газовой плиты 302.645.005-07 г/шт, газ, L-1,200м
Шланг для газовой плиты 302.645.005-11 г/шт, газ, L-2,0м
Шланг для газовой плиты 302.645.005-12 г/шт, газ, L-2,5м
Шланг для газовой плиты 302.645.005-28 г/шт, газ, L-3,0м
Шланг для газовой плиты 302. 645.005-15 г/г,газ L-1,500м
Шланг для газовой плиты 302.645.005-24 г/г,газ L-2,0м

Классификация

В зависимости от материала, выделяют два основных типа трубок:

• Резиновые. Используются для подведения сжиженного газа от баллонов к бытовой технике, обычно в частных домах. Материал хорош тем, что плохо проводит электрический ток, прост в эксплуатации, недорог. Минусы: такие трубки недостаточно жесткие, со временем изнашиваются, в них образуются трещины, что приводит к утечке газа.
• Сильфонные. При их помощи осуществляется подводка газа к отопительным котлам, колонкам и другим приборам. Надежные и долговечные, могут прослужить до 30 лет. Металлическая гофрированная оплетка придает изделиям прочность, но при этом повышает стоимость.

Полезные советы

• Основными критериями при подведении газа к бытовым приборам являются безопасность и надежность эксплуатации, а также срок службы.
• Выбирая соединительную трубку, рассчитайте ее длину с учетом того, что при уборке кухонная мебель и оборудование будут перемещаться. Максимальная длина трубки в магазинах достигает 5 метров.
• Произведите замеры и добавьте к рассчитанной длине 20% запаса, не больше.
• Рекомендуем выбирать сильфонные трубки, а не резиновые (последние можно использовать для баллонов со сжиженным газом).

Купить шланг для газовой плиты в Минске вы можете на сайте компании «Аркоис». Мы предлагаем только высококачественные изделия, которые прошли сертификацию в Беларуси и России. В каталоге представлены модели гайка-гайка и гайка-штуцер, резиновые и сильфонные, разной длины, с широким диапазоном присоединительных размеров. Возможна оплата по безналичному расчету, доставка осуществляется во все регионы Беларуси.

Максимальная длина гибких газовых соединителей

• Форум
• Технические темы для домашних, коммерческих и экологических инспекций
• Сантехническая система: домашняя инспекция и коммерческая инспекция
• Максимальная длина гибких газовых соединителей

---

1. Если это ваш первый визит, обязательно ознакомьтесь с часто задаваемыми вопросами . Вы должны регистр прежде чем вы сможете просматривать фотографии и изображения. Чтобы начать просмотр сообщений, выберите форум, который вы хотите посетить, из списка ниже.

1. 03.05.2008, 11:42 #1

   Максимальная длина гибких газовых соединителей

   Какова максимально допустимая длина гибких (SST) газовых (пропановых) соединителей к водонагревателям и печам? Если я правильно прочитал IRC, это 3 фута для водонагревателей, которые не являются передвижным устройством (как ни странно, это позволяет использовать более длинные линии к сушилкам и плитам). Я также не вижу никаких требований IRC для поддержки гибких газовых линий. Производитель Дормонт; похоже, они специализируются на коммерческих кухнях, поэтому не указывайте никаких ограничений на установку в жилых помещениях. Я беспокоюсь об этой установке, потому что эта 6-футовая газовая линия проходит без опоры примерно в 18 дюймах над полом за умягчителем воды. Что, если им придется работать с умягчителем воды, и он упадет? Я хотел бы иметь возможность резервного копирования рекомендация вызвать сантехника (особенно потому, что это небольшой город, поэтому, скорее всего, это будет тот же парень, который установил его в первую очередь)

   Аналогичные темы:

   • Радиус изгиба гибкой газовой линии
   • Длина камеры
   • Наружная установка гибкой газовой линии
   • Черная гибкая газовая линия
   • Гибкий трубопровод

   Ответить с цитатой

   ---

2. 03. 05.2008, 14:43 #2

   Re: Максимальная длина гибких газовых соединителей

   Гибкие соединители приборов не следует путать с CSST. Гибкие соединители могут иметь максимальную длину 3 фута, за исключением кухонных плит и сушилок для белья, длина которых может составлять макс. 6 футов. Цель состоит в том, чтобы устройство можно было вытащить для обслуживания.

   Прокладывание гибкого соединителя за другим устройством является неправильным применением, поскольку это должен быть «трубопровод», а не «соединитель». Также см. ограничения выше.

   ХТХ,
   Боб

   Держите огонь в камине.

   Ответить с цитатой

   ---

« Предыдущая тема | Следующая тема »

Закладки

Разрешения на публикацию

Код гибкого газопровода (Требования CSST 2023 г.)

Хотите узнать все о коде гибкого газопровода и правильной установке? Вы находитесь в правильном месте!

В этом руководстве вы узнаете:

• 4 наиболее распространенных требования кода для гибких газопроводов или CSST
• 4 типичных производителя инструкции по правильной установке гибких газопроводов
• И некоторые часто задаваемые вопросы на гибких газопроводах

За многие годы я проинспектировал так много домов с гибкими газопроводами,  , также известными как CSST.

Этот гибкий газопровод имеет очень тонкую металлическую стенку толщиной всего около 0,3 мм, и при неправильной установке он может стать источником пожара. И именно поэтому я хотел создать это руководство, чтобы рассказать домовладельцам о потенциальные опасности гибких газопроводов и привести их в соответствие с действующими нормами.

Продолжайте читать, чтобы узнать о некоторых наиболее важных кодовых требованиях для гибких газовых линий и ознакомиться с общими инструкциями производителя по установкам CSST. Давайте приступим!

Что такое гибкий код газопровода?

Кодекс гибких газопроводов — это набор государственных постановлений, регулирующих установку гибких газопроводов.

Гибкие газопроводы (также известные как гофрированные трубы из нержавеющей стали — CSST) установлены в миллионах домов в США и по всему миру.

Международный жилищный кодекс

Наиболее распространенным источником строительных норм и правил является Международный жилищный кодекс или IRC. Этот код обновляется каждые 3 года и известен как код модели .

Многие штаты США и зарубежные страны используют IRC для своих строительных норм и правил, иногда с соответствующим языком.

Читайте также >> Что такое код для установки водонагревателя?

Проверьте свой местный код (и инструкции производителя)

Это руководство не предназначено для подробного описания всех кодов, и я обобщил несколько наиболее важных кодов для гибких газопроводов из главы 24 «Топливный газ» IRC.

Всегда сверяйте код гибкой газовой линии с местным штатом или городом, а также с производителем. Также важно отметить, что IRC опускает множество деталей установки для CSST и говорит, что следует следовать инструкциям производителя.

4 основных кода гибких газопроводов (требования 2022 г.)

1. Газопроводы Flex должны быть установлены с опорами
2. Газопроводы Flex должны быть электрически соединены и заземлены в целях безопасности
3. Размер трубы газопровода Flex зависит от нескольких факторов
4. Требуется защитное покрытие на открытом воздухе

Код 1- Flex Газопроводы должны быть установлены с опорами

CSST необходимо поддерживать через определенные промежутки времени с помощью зажимов или хомутов.

Эти опоры в основном удерживают гибкую газовую линию на месте и помогают предотвратить нежелательное перемещение газовой линии. В коде гибкой газовой линии в IRC явно не указано, как часто ее необходимо поддерживать, но это говорит, что вы должны следовать инструкциям производителя по расстоянию.

Некоторым производителям CSST требуется минимум поддержки гибкой линии через каждые 4 фута, но другим компаниям может потребоваться поддержка только через каждые 8-9 футов.

Читайте также >> Что такое код для установок вентиляции осушителя?

Код 2 — гибкие газовые линии должны быть электрически соединены и заземлены в целях безопасности

CSST необходимо электрически соединить и заземлить, чтобы предотвратить повреждение линии.

Во многих штатах США примерно в 2006 году был принят код газовой линии CSST, который требует электрического соединения CSST, как, например, в этом примере в Вирджинии. Исследования подтвердили, что удар молнии рядом с домом может пробить мембрану CSST в результате скачка напряжения.

В Международном жилищном кодексе не указан провод, который должен использоваться для соединения, но чаще всего это медный провод № 6 AWG , который устанавливается там, где газопровод впервые входит в дом.

Гофрированные газопроводы Flex были фигурантами ряда судебных процессов на протяжении многих лет. Поскольку CSST представляет собой очень тонкий металл толщиной около 0,3 мм, он более уязвим для ударов молнии. Электрическое соединение CSST заземлит газовую линию и поможет предотвратить повреждение и последующую опасность возгорания.

Дугостойкие оболочки на более новых моделях CSST

Однако более новые модели CSST (обычно с черной оболочкой, а не желтой) имеют дугостойкую оболочку, которая уже считается приклеенной при установке на заземленное устройство, такое как печь.

Домовладельцы должны узнать у производителя, есть ли у их CSST дугостойкий защитный кожух. И даже если CSST изготовлен с дугостойкой оболочкой, в вашем городе или штате все равно может потребоваться склеивание.

Читайте также >> Какой код для вентилятора в ванной комнате?

Код 3 — Размер трубы гибкого газопровода зависит от нескольких факторов

Размер или диаметр трубы CSST будет определяться…

• при использовании природного газа или пропана
• входное давление газа
• перепад давления в линии
• и длина трубы

IRC имеет две таблицы для определения размера трубы в главе 24 для гибких газовых линий. Вы также можете увидеть таблицу размеров труб производителя Gastite здесь.

Одна из двух таблиц в Международных жилищных кодексах, определяющих размер трубы для CSST

Код 4 — Требуется защитное покрытие на открытом воздухе

В некоторых штатах США, например в Массачусетсе, CSST должен иметь металлическую крышку для защиты от света и непогоды снаружи.

Поскольку стенка CSST гораздо тоньше, чем у традиционной газовой трубы из черного железа, ее следует защищать от повреждений снаружи и над землей.

Top 5 Требования производителя гибкой газопроводной линии

1. Гибкая газопроводная линия не должна быть подключена к подвижным приборам
2. Необходимо установить защитное покрытие, если CSST может быть проколот
3. Максимально допустимый радиус изгиба гибких газопроводов
4. Вероятна необходимость установки отстойника
5. Необходимость установки запорной арматуры

Гибкий газопровод не должен быть соединен с подвижными устройствами подключены к передвижным приборам, таким как сушилки, стиральные машины и печи.

Вместо этого для подключения CST к этим устройствам следует использовать гибкий разъем . Гибкие соединители для приборов также имеют гофрированную трубу, за исключением того, что гофра видна и нет пластиковой оболочки.

Длина этих коротких разъемов обычно составляет всего 12–72 дюйма.

Читайте также >> Что такое код для туалетных зазоров?

В случае возможного прокола CSST необходимо установить защитное покрытие

Для защиты гибких газовых линий от проколов необходимо установить защитные пластины.

Поскольку газопровод CSST имеет такую ​​тонкую металлическую стенку (толщиной 0,3 мм), важно защитить газопровод от проколов гвоздями. Если CSST устанавливается вдоль гипсокартона или в каком-либо месте, где можно использовать гвозди, это необходимо защитить металлическим покрытием.

Максимально допустимый радиус изгиба гибких газовых линий

Максимально допустимый радиус изгиба обычно составляет 3 дюйма для 3/4″ CSST и до 5 дюймов для 1″ или более CSST.

Сантехники и домовладельцы должны следовать требованиям производителя и не должны слишком сильно изгибать CSST.

Скорее всего, потребуется установка ловушки для отложений

Ловушки для отложений представляют собой короткие отрезки трубы, которые улавливают «отложения» и другие частицы, содержащиеся в газе.

Если вы прокладываете газопровод CSST в своем доме, вероятно, вам понадобится ловушка для отложений где-нибудь вдоль линии.

Читайте также >> Что такое код для вентиляции вытяжки?

Потребуется установка запорных клапанов

Производитель указывает, где и когда потребуются запорные клапаны.

Но, как правило, необходимо установить по крайней мере один запорный клапан там, где гибкая газовая линия соединяется с «черным железом» или трубой для жесткого газа.

Часто задаваемые вопросы о гибких газопроводах

Безопасны ли гибкие газопроводы?

Гибкие газопроводы (известные как CSST) безопасны в использовании, если они правильно установлены в доме.

Все гибкие газопроводы, прокладываемые в новых домах, должны быть электрически соединены и заземлены, чтобы предотвратить возгорание от ударов молнии.

Если у вас старый дом с CSST, важно убедиться, что электрическое соединение и заземление существуют и работают должным образом. Кроме того, производители требуют защитного покрытия, чтобы гвозди не повредили гибкие газопроводы.

Квалифицированный электрик или сантехник должен проверить правильность установки гибкой газовой линии.

Соответствует ли гибкая газовая линия коду?

Старые дома с гибкими газопроводами на момент постройки соответствовали нормам.

Однако в новых домах с CSST требуется электрическое соединение или заземление для защиты от ударов молнии. Старые дома, скорее всего, освобождены (унаследованы) от действующего кода CSST для газовых линий, но домовладельцы, у которых есть гибкие газопроводы, должны иметь его оценивается квалифицированным сантехником или электриком.

Тот факт, что дом освобожден от требований действующего кодекса, не означает, что существующая гибкая установка газопровода безопасна.

Читайте также >> Что такое код для лестниц?

Каков срок службы гибких газопроводов?

Гибкие газовые линии или CSST обычно имеют срок службы около 30 лет.
