Опубликовано Планировка квартир серии И-155. Серия дома И-155
С 2001 года в Москве и Московской области одна из крупнейших строительных компаний России — СУ-155 строит дома собственной улучшенной серии И-155. Дома типовой серии И-155 называют домами-конструкторами, т. к. из одних и тех же изделий собирают корпуса самой разной конфигурации и этажности, с квартирами на любой вкус и кошелек. Помимо стандартных секций (подъездов): торцевых, рядных (рядовых), поворотных (угловых), дома различных модификаций серии И-155 бывают также Т-образные, башенные, в форме трилистника и т. п. (всего более 30 типоразмеров секций)
Многосекционные панельные дома серии И-155 (И-155МК) содержат от 2 до 8 секций (подъездов), их этажность колеблется от 3 до 23. Модификация И-155 башенного типа (И-155Б) имеет от 15 до 24 этажей и зачастую строится в виде двух башен, примыкающих друг к другу углами. Первые 8 этажей в домах типовой серии И-155 Башня имеют монолитную основу.
С 2007 года внедрена в производство и выведена на рынок новостроек Москвы и Подмосковья модифицированная серия И-155Н, которая включает в себя такой уникальный для типового панельного домостроения вариант, как секция с вентилируемым фасадом (т. е., помимо того, что наружные стены состоят из двух отдельных контуров, несущие стены не промокают). Также во многих квартирах модификации И-155Н есть большие темные комнаты и французские балконы. То есть дома серии И-155Н можно классифицировать скорее как бизнес-класс, нежели как эконом.
Во 2-й половине 2000-х годов также было поставлено на поток строительство муниципальной версии многосекционной модификации серии И-155, которая получила индекс И-155ММ. Уменьшены метражи квартир, что делает целесообразным строительство домов этой серии не только для нужд города (отсутствуют «лишние» метры), но и для продажи квартир в них на первичном рынке жилья Москвы и Подмосковья, т. к. цены на квартиры в домах серии И-155ММ более доступные. Много квартир в домах этой модификации выделено очередникам, военнослужащим и переселенцам из сносимого ветхого и пятиэтажного жилого фонда.
Во всех квартирах домов семейства типовых серий И-155 площади кухонь более 9 кв. м., на окнах установлены стеклопакеты. В 2-, 3- и 4-комнатных квартирах по 2 санузла. Все наружные стены трехслойные, шаг между несущими стенами увеличен до 720 см, что открывает более широкие возможности для перепланировки квартир. Звукоизоляция перекрытий не только соответствует нормативам, но и имеет запас по прочности 3ДБ. Балконы и эркеры имеют выразительную скругленную форму и яркую окраску.
В Москве дома различных модификаций серии И-155 возводились и возводятся как в новых жилых массивах, так и на месте снесенных 5-этажек и др. некомфортного жилья. Районы строительства домов группы серий И-155 в Москве: Марьинский Парк, Новое Кожухово, Кузьминки, Южное Бутово (в т. ч. московская часть Щербинки), Академический, Зюзино, Черёмушки, Обручевский, Нагатино, Москворечье-Сабурово, Фили-Давыдково, Коньково, Бирюлёво-Загорье, Лианозово, Перово, Можайское ш., Отрадное (Высоковольтный пр-д), Бескудниково, Северное Тушино и др.
В Московской области новостройки серии И-155 построены и строятся в городах: Красногорск (мкр. Павшинская Пойма), Одинцово (мкр. Новая Трехгорка — Кутузовский), Чехов (мкр. Губернский), Балашиха (мкр. Балашиха-Парк), Люберцы (мкр. Красная Горка и мкр. Люберецкие Поля)
В Москве, построено около 150 домов различных модификаций типовой серии И-155, в Московской области (с учетом строящихся) — около 70
К сожалению, предложения в категории «Новостройки серии И-155» сейчас отсутствуют, но мы можем вам предложить другие популярные варианты
Серия дома И-155
Описание серии И-155:
Данная серия панельных домов была разработана МНИИТЭП и ГИПРОНИИ РАН. Производителем выступил Домодедовский завод ЖБИ. Дома серии И-155 производятся с 2001 года и поныне. Их устройство отличается тем, что в сравнении с домами панельного типа 80-х и 90-х в них улучшена звукоизоляция.
Конструкция И-155 даёт возможность из одинаковых элементов и по одной и той же конструктивной схеме возводить дома различных конфигураций, разной этажности и с разными типами квартир.
Дома строятся как многосекционные, так и башенного типа.
Планировка домов серии И-155 позволяет строить дома различной этажности с разного вида квартирами. Среди домов этой серии есть как секционные, так и дома — башни. Квартиры в домах серии обладают свободной планировокй и лишены перегородок между помещениями. Возможно наличие эркеров.
Среди минусов плохое качество монтажа. Среди плюсов хорошая звукоизоляция, новейшие системы отопления, дымоудаления, противопажарная система, встроенные шкафы в квартирах.
Технические характеристики:
- Тип дома: панельный
- Планировочное решение: дома как секционные, так и башенного типа, количество этажей на квартире: 2,3,4.
- Этажность: возможная этажность — 3-23 этажа. Распространены дома 12, 17, 18-тиэтажные.
- Высота потолков: 2.78 м.
- Лифты: стандартный набор — грузопассажирский и пассажирский лифты.
В секциях свыше 18 этажей по два грузопассажирских и пассажирских. - Строительные конструкции: Толщина наружных стен: фасадных — 32-40 см; торцевых — 44-54 см. Стены нижних этажей более толстые. Стены трехслойные, между двумя слоями бетона – минеральная вата, играющая роль утеплителя. Внутренние межквартирные стены также являются несущими. Их толщина составляет 20 см, материал – железобетон.
- Вентиляция: естественная вытяжная через вентблоки в санузле и в кухне.
- Водоснабжение: холодная и горячая вода от городской сети.
- Мусороудаление: мусоропровод с загрузочными клапанами на каждом этаже.
В секциях свыше 18 этажей по два грузопассажирских и пассажирских.Фото дома серии И-155:

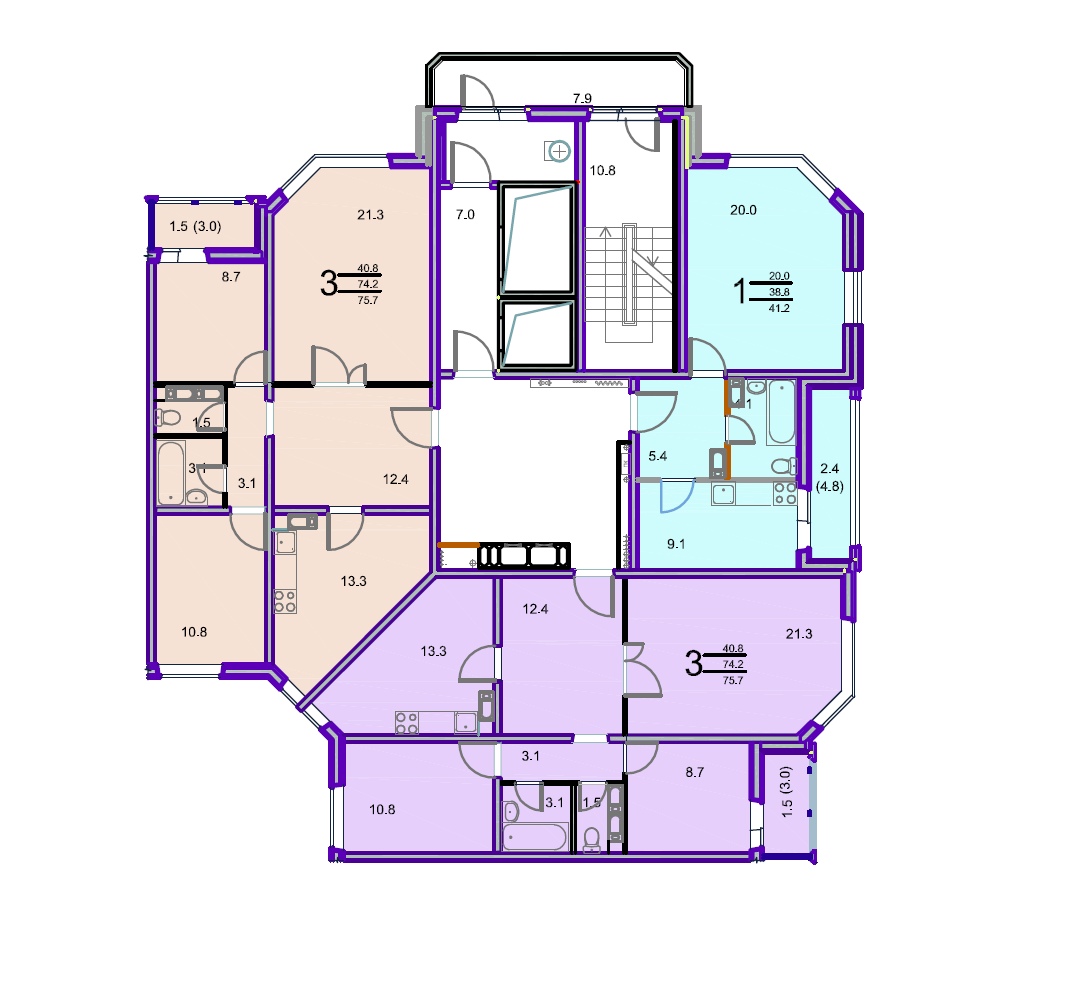

Поэтажный план И-155:
Дополнительно:
Перепланировка однокомнатной квартиры И-155
Перепланировка двухкомнатной квартиры
Планировка квартир И-155ММ. Ремонт в И-155ММ.
Ремонт в И-155ММ.Муниципальная И-155ММ серия, которая была создана на базе серии И-155, по сравнению с ней имеет повышенную пожарную безопасность (во всех секциях домов данной серии имеются незадымляемые лестницы). Кроме того, здесь была уменьшена площадь квартир, что, в свою очередь, делает более рентабельным возведение домов серии И-155ММ, как для нужд города, так и для реализации квартир. Здесь также уменьшено и количество лоджий, в четырехкомнатных квартирах увеличен метраж санузлов, появилась прекрасная возможность для установки умывальника в туалете. Из кухонных зон вынесены вентиляционные блоки, благодаря чему удалось увеличить площадь кухонь.
Дом серии И-155ММ обладает повышенной теплоизоляцией, а также имеет увеличенный шаг несущих стен и выразительную форму эркеров и балконов. Планировка квартир, за исключением однокомнатных, предусматривает четкое деление пространства на гостевую и спальную зоны. Наружные стены выполнены из железобетонных панелей в три слоя, общая толщина фасадных стен составляет 32-40 см, торцевых – 44-54 см.
Стены между квартирами из железобетона толщиной 20 см. Перегородки – пенобетонные, их толщина составляет 8 см. Перекрытия из многопустотных крупноразмерных 22-сантиметровых железобетонных плит. Цвет наружных стен белый с бежевым, голубой, серый, зеленый, желтый или коричневый цвет. Кровля плоская с полимерным безрулонным влагостойким покрытием.
В доме И-155ММ планировки при входах предусматривают установку дверей из металла с домофонной связью. Входы в жилой дом оборудованы удобным пандусом и распашными дверями для того, чтобы инвалиды в креслах могли беспрепятственно входить. Каждый подъезд оборудуется системой пожарной сигнализации, противопожарным водопроводом и системой оповещения при пожаре. Максимальная этажность жилых зданий серии И-155ММ – 23 этажа. Количество секций — 2-8. Первый этаж может быть как жилым, так и нежилым. В холле домов устанавливаются скоростные малошумные пассажирский и грузопассажирский лифты, грузоподъемность которых составляет 400 кг и 630 кг.
В доме серии И-155ММ планировка квартир достаточно удобная. В домах проектируются квартиры с одной, двумя, тремя и четырьмя комнатами площадью 34-100 кв. м. Размер кухонь 8,5-10, 3 кв. м. Во всех квартирах имеются лоджии или балконы с холодным остеклением, в некоторых и одно, и другое. Также во многих квартирах предусмотрены эркеры. На каждом этаже находится от 3 до 5 жилищ. Все комнаты изолированы. На кухне устанавливается электрическая печь. Высота потолков в квартирах 2,78 метра.
Компания «Гранд Мастер» в настоящее время является одним из лидеров в отрасли, связанной с ремонтными работами, поэтому мы совершенно не видим смысла рассказывать обо всех своих достижениях и преимуществах. Наша задача заключается не в том, чтобы убеждать клиентов красивыми обещаниями, а в том, чтобы доказывать свой профессионализм на деле. Мы полностью уверенны в том, что выполняя ремонт квартиры И-155ММ.

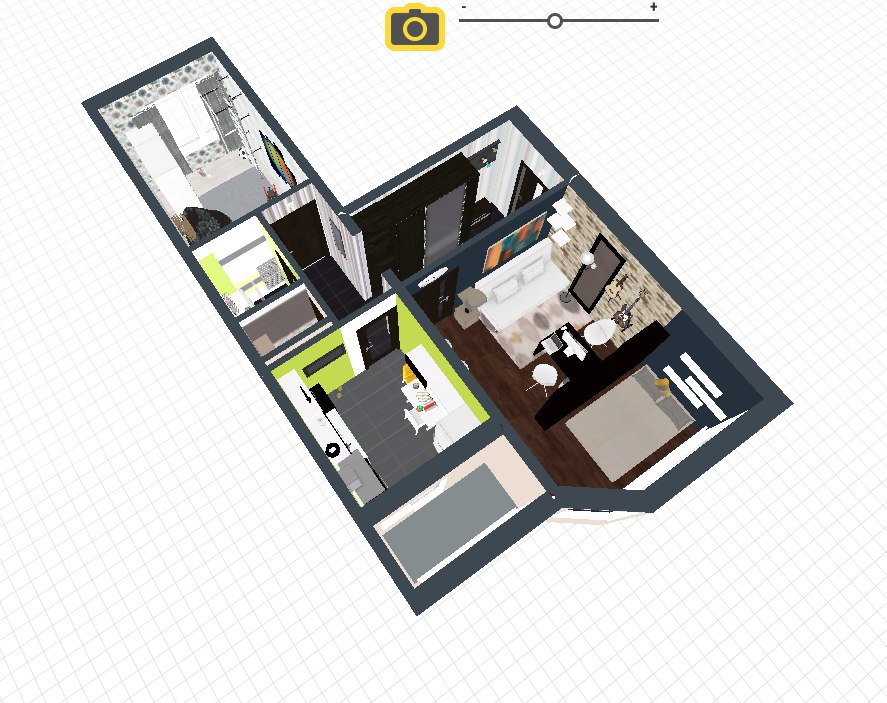

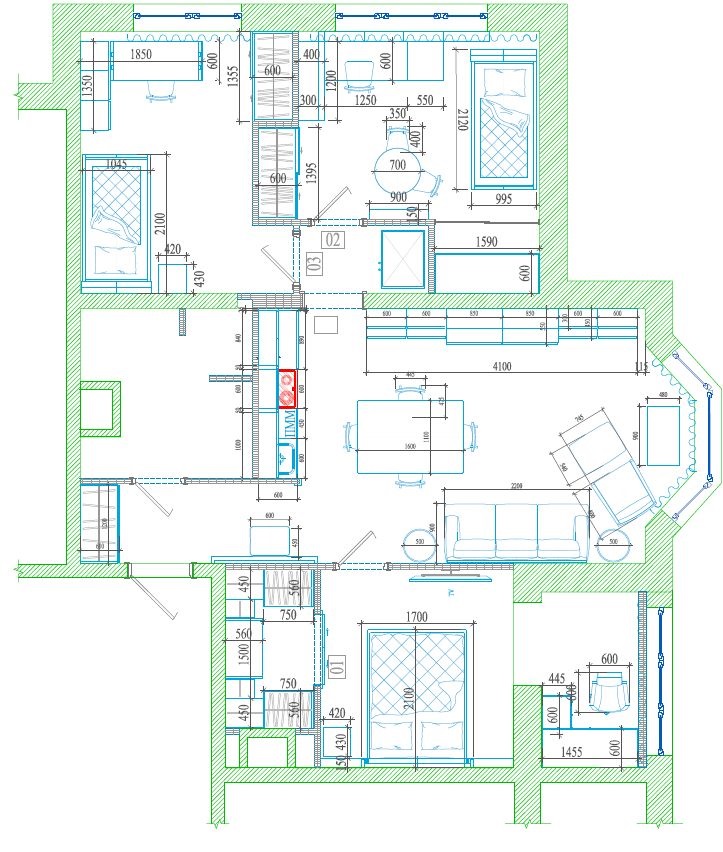

Дизайн двухкомнатной квартиры в доме серии И-155ММ, г. Москва
В домах серии И155ММ не большой метраж кухни, что не отвечает современным тенденциям и пожеланиям клиентов.
Так как в панельных домах сносить несущие перегородки запрещено, было принято решение о изменении назначения
помещений: кухня, объединенная с балконом (без сноса несущих конструкций) превратилась в спальню, а зал — в
кухню-гостиную. Согласование переноса кухни заказчик решил самостоятельно. Квартира спроектирована для проживания 3
взрослых человек и большого попугая. Для создания комфортного климата все комнаты оборудованы сплит-системами и приточной вентиляцией с фильтрацей и подогревом
воздуха, управляемой автоматически с использованием датчиков углекислого газа (CO2).
Заказчики видели интерьер своей квартиры светлым и красочным с яркими акцентами. Для каждого помещения применены разные цвета отделки, но декоративные элементы (молдинги) и одинаковое напольное покрытие объединяет дизайн всех помещений в соответствии с основной концепцией.
Кухня-гостиная
Настроение задает принт и картина с изображением тропиков. Этот мотив был выбран не случайно -
в комнате находится домик для попугая. В гостиной использованы светлые, природные цвета,
текстуры под натуральный мрамор и дерево. Около клетки установлена ниша с изображением тропического пейзажа,
которая создает для попугая атмосферу природы. При создании современного интерьера мы добавили элементы из
классики, это сделало пространство более уютным и интересным. В центре кухни-гостиной находится барная стойка,
которая зонирует помещение на зоны отдыха и обеденную. Так же для зонирования пространства применяются различные
сценарии освещения (всего 6 независимых зон), комбинации использования которых могут создают различные настроения
в интерьере.
Прихожая
Главной задачей была организация мест для хранения. У нас получилось расположить большой вместительный шкаф в классической расскладке из МДФ. Чтобы он не казался грамоздким, мы сделали его в один цвет со стеной. Спроектировали удобный пуф, который также является дополнительным местом для хранения. Подвесная консоль оборудована ящиком для мелочей. Для верхней одежды продуманы крючки на рейках. Над консолью смонтировано зеркальное полотно, на дверце шкафа функциональное зеркало в полный рост.
Спальня № 1
В спальне преобладает спокойный бежевый цвет с яркими акцентами у изголовья кровати и горчичными шторами. Спроектировано размещение вместительного шкафа купе. В качестве декора использованы картина с лесным пейзажем и классические молдинги.
Спальня № 2
Данное помещение переоборудована из кухни и имеет не большую площадь, для расширения пространства применяется
светлый оттенок стен, но, как и во всем проекте, есть акцент — сочная стена в бордовом цвете.
У изголовья кровати расположен шкаф для хранения одежды со встроенной нишей в качестве прикроватной тумбы.
Для объединения пространства стена и шкаф выкрашены краской одинакового цвета. В качестве декора использованы
картина с пейзажем и классические молдинги.
Балкон-кабинет
Из спальни можно попасть на балкон, где расположен дополнительный шкаф для хранения одежды и книг, а также созданный по моим эскизам стол-секретер для работы за ноутбуком.
Санузел
В соответствии с пожеланием заказчика ванну заменили на душевую кабину. В душевой смонтирован поддон из искусственного
агломерата, выдерживающего нагрузку до 500кг. В ванной комнате расположена вместительная тумба под раковиной,
стиральная машинка с большим шкафом для хранения бытовой химии и пенал для хранения косметики. В качестве отделки стен
применен глянцевый керамогранит с изображением светлого мрамора.
Акцент в санузле — темный изумрудный цвет. В ванной
серым керамогранитом выделена зона душевой.
И-155 | ГСПС.РУ
Серия типовых панельных домов И-155, родилась из идеи внедрения современных технологий и модульных конструкций. Это позволило успешно варьировать типы возводимых зданий и планировки квартир в серии И-155.
Всевозможные модификации серии, начавшей свое существование в 2000 году возводятся до сего дня в Москве и Подмосковье.
Серия жилых домов И-155 оказалась весьма удобной в градостроительном плане, так как благодаря свей универсальности позволяет строить здания по типу одно подъездных башен и возводить многосекционные здания, в том числе сложной конфигурации.
Так же применение стандартизированного набора деталей предусматривает возможность в серии И-155 изменять планировки квартир и их состав на этажах, допускает изменение этажности от 3 до 24, возведение домов с использованием монолитных технологий.
Дома серии И-155 и модификаций
Особенностью планировки квартир в серии И-155 стало наличие в 2, 3, и 4 комнатных квартирах подсобных помещений, именуемых чаще темными комнатами.
Также популярным решением в серии остается использование встроенной мебели.
Для квартир большой площади — от трех комнат и более, предусмотрено устройство второго санузла. Архитектурной особенностью серии, которая роднит типовое жилье с индивидуальными проектами жилых зданий, являются эркеры и просторные застекленные лоджии.
Применение современных материалов обеспечивает хороший уровень теплоизоляционных свойств зданий серии и повышенный акустический комфорт.
Многие стены, расположенные на площадях квартир, в домах серии И-155 являются несущими, что значительно усложняет их перепланировку. В настоящее время многие дома серии сдаются без отделки и перепланировка квартир для серии И-155 наряду с проведением ремонта весьма актуальна.
Планировка дома серии И-155 с указанием несущих стен
Состав серии столь разнообразен, что можно сказать, что И-155 является основой для целого ряда популярных подсерий, которые уже построены и строятся сегодня.

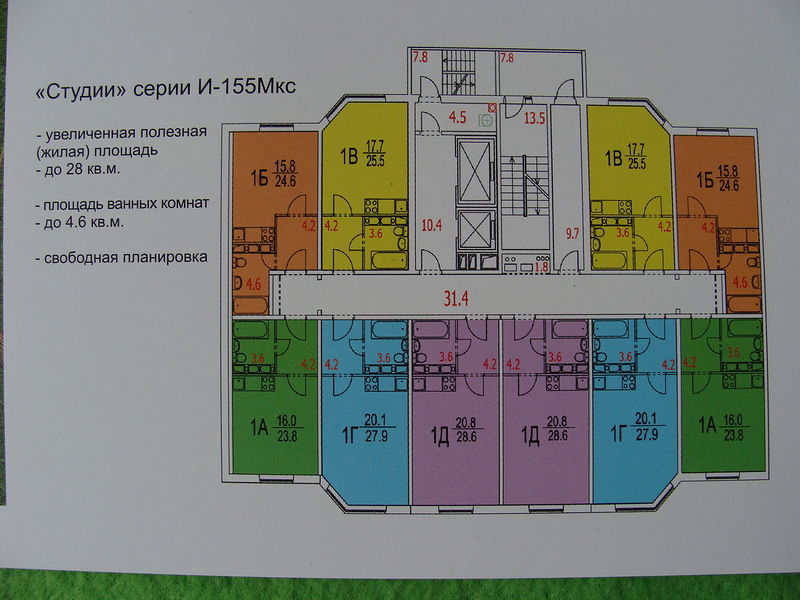

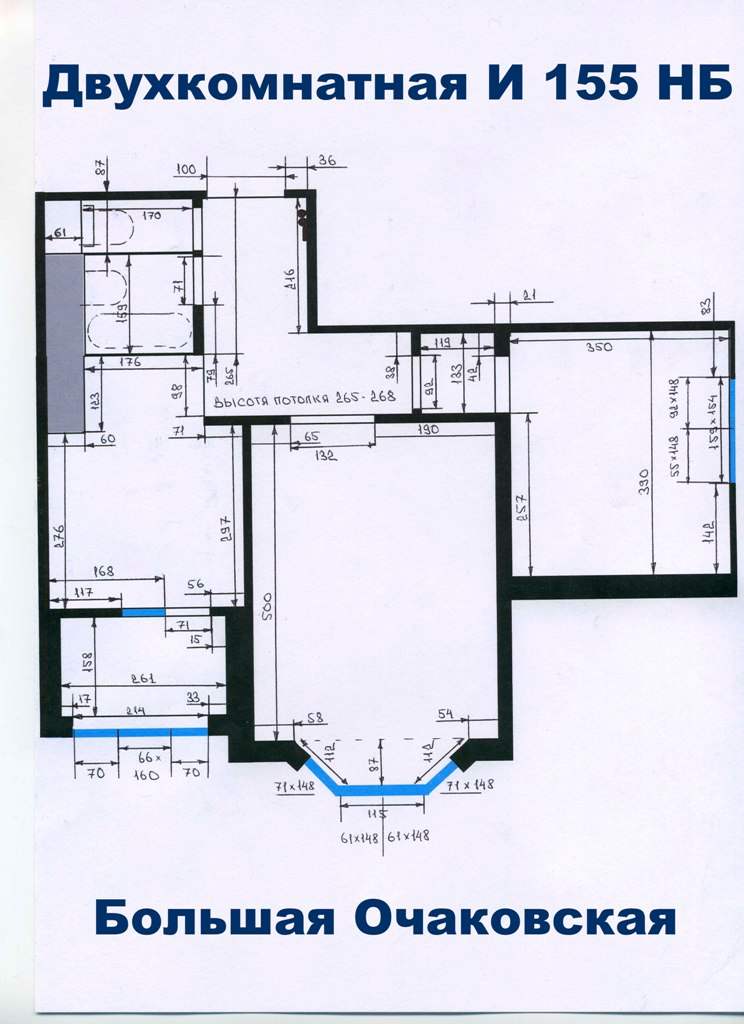

Это И-155Б, И-155НБ, И-155Н, И-155ММ, И-155МК, И-155МКБ, И-155МКС, И-155СП, И-155МК-СПНН, И-155ММ-СПНН и другие.
В основе серии и модификаций квартиры с 1, 2, 3, 4‐комнатными планировками различной площади и конфигурации.
Высота потолков зависит от технологии и материалов, примененных для устройства полов и составляет обычно 272 — 278 см, причем высота этажа составляет обычно 3 метра. Первые этажи часто делают выше для размещения различных предприятий.
Лифты в домах серии на каждый подъезд устанавливают парами — грузопассажирский, с допустимой нагрузкой 630 кг и пассажирский с нагрузкой до 400 кг. При этажности секции свыше 17, добавляют дополнительный пассажирский лифт.
Дома серии И-155 часто ассоциируют с подсериями и модификациями, поэтому в общем описании приводить конкретные цифра площадей сложно.
И-155MK | ГСПС.РУ
Серия И-155MK – панельная, типовая для коммерческой продажи жилья разработанная при непосредственном участии специалистов СУ155.
Планировка всей серии имеет увеличенные более чем на 20 процентов площади и более просторные комнаты благодаря иному расстоянию между несущими стенами. Кроме того, в квартирах, начиная с двухкомнатных, предусмотрено деление комнат на спальни и зоны совместного пребывания.
Начиная с 2002 года по настоящее время серия строится в основном в высотном (до 25 этажей) исполнении, хотя может возводиться и в малоэтажном варианте, хотя последний скорее экзотика.
Первые этажи во многих зданиях серии выполнены увеличенной высоты и с подготовленными отдельными входами для более удобного размещения торговых объектов и всевозможных предприятий.
Серия И-155МК имеет только изолированные комнаты, причем во всех без исключения квартирах предусмотрены лоджии или балконы.
Квартиры, имеющие более одной комнаты снабжены подсобными помещениями — темными комнатами.
Санузлы совмещенного типа присутствуют только в однокомнатных квартирах. В двухкомнатных и более они только раздельные, а в трехкомнатных и четырехкомнатных квартирах предусмотрен второй санузел.
Кухни не менее 9, но и не свыше 13 м².
Жилая площадь квартир с серии следующая: 16-23 м² для 1к. кв., 27-37 м² для 2к. кв., 39-52 м² для 3к. кв. и 61-66 м² для 4 к. кв.
Общая площадь распределена так: 1к. кв. 35-53 м², 2 к. кв. 50-83 м², 3 к. кв. 69-101 м², 4 к. кв. 112-140 м².
Высота потолков в жилых помещениях – 267 см.
Двумя пассажирскими лифтами и одним грузопассажирским снабжены секции, этажность которых более 18, а в подъездах меньшей этажности на один пассажирский лифт меньше.
Наружные стены, обеспечивающие хорошую теплоизоляцию выполнены из бетонных панелей со внутренним слоем утеплителя. Внутренние межквартирные несущие стены – бетонные, толщиной около 20 см. Межэтажные перекрытия выполнены из железобетонных плит толщиной 22 см, а ненесущие перегородки сделаны облегченных материалов толщиной 8 см. В части зданий некоторые стены нижних этажей, выполненные из монолитного бетона.
Серия И-155МК отличается хорошей планировкой, а вот перепланировку можно выполнить далеко не всегда, так как большинство стен несущие.
Серия в настоящее время строится только в Московской области, но при этом довольно активно. Особенно это касается городов, расположенных неподалеку от места производства строительных конструкций – г. Домодедово.
