Как крепить гофру к потолку: Как крепить гофру к потолку

можно ли положить в гофре или без нее, варианты разводки электропроводки в квартире по схеме, дальнейший монтаж

Применение потолочного света остаётся необходимостью, несмотря на то, что появилось множество источников освещения для стен. Кондиционеры и вентиляторы тоже относятся к устройствам, размещающимся под потолком. Для правильной работы необходимо обеспечить бесперебойное питание.

Проводка электропроводки в потолке: за и против

Есть несколько ситуаций, когда такой монтаж остаётся единственным выходом, способным решить проблему:

1. При последующем монтаже потолков натяжного типа, из гипсокартона.

Гофры и кабеля, проходящие по верху, будут скрыты за натяжным потолком. Гипсокартон не обязательно применять по всей площади. Допустим вариант, когда такая схема используется на некоторых участках.

2. В помещении уже залита стяжка в готовом виде, которая устраивает по характеристикам.

Нет смысла перезаливать пол или потолок, если качество поверхности изначально на нужном уровне.

3. Нет желания менять напольное покрытие, которое уже положено.

Главный недостаток – в том, что высота помещения уменьшается при использовании натяжных потолков. Но положительных сторон у такого метода гораздо больше:

1. Лёгкая разводка компонентов по помещению.
2. Беспроблемное обслуживание, замена деталей в случае необходимости.
3. Безопасность. Не потребуется даже запоминать особенности расположения.
4. Упрощение дальнейшего подключения осветительных приборов.

Такой методике многие отдают предпочтение.

Основные правила монтажа проводки в потолке

Электромонтаж проводится только на основе заранее составленного плана, разбитого на части и объединенного в один проект.

Поочерёдно при составлении бумаг выполняют такие действия:

1. Определяют место, откуда электричество подаётся к локальному участку.
2. Выделяют точки, где потребляется электричество.
3. Выбирают место установки для компонентов защиты.
4. Составляют схемы прокладки кабелей между точками ввода и потребителями. Учитываются составляющие из предыдущего пункта.

На предварительном этапе надо выбрать метод проведения работ, который будет оптимальным. Марка и сечение кабеля подбираются из специальных таблиц.

Сам способ монтажа бывает скрытым, либо наружным.

Следующие дополнительные рекомендации помогают избежать ошибок во время проведения работ:

1. Электропроводку желательно укладывать в специальные защитные гофры. Если это требование не соблюдено – велика вероятность коротких замыканий.
2. Электроприборы в квартире запрещается подключать на одно устройство защиты. Это плохой вариант для дальнейшей эксплуатации, даже если нагрузка не превышает нормативов. Приборы будут отключаться одновременно, когда происходит короткое замыкание.
3. Только фазовый провод разрывают все выключатели. Иначе даже процедура замены лампочек заканчивается ударом током.
4. Недопустима ситуация, когда провода соприкасаются, пересекаются друг с другом.
5. Важно правильно выбрать не только основной вид проводов, но и сечение.
6. Специальные электротехнические коробки используются в случае с ванными комнатами, кухнями.
7. Кабеля прокладываются так, чтобы проведение дальнейших этапов работ не вызывало проблем.

Дерево

Кабеля при таких обстоятельствах протягиваются по стальным трубам. Тогда фиксация изделий не доставляет хлопот. Диаметр должен быть таким, чтобы проводка легко помещалась внутри.

Для распределительных трубок важно использование материалов, устойчивых к воздействию огня. Металл становится лучшим выбором для любой ситуации. Слой изоляторов укладывается на внутренние стороны таких изделий, что не даст ящику и токоносителю соприкасаться друг с другом.

Работа проводится путём выполнения следующих действий:

1. Рисунок переносится на поверхность с бумажного чертежа. Линии монтажа кабеля намечают как можно точно.
2. Далее устанавливаются распределительные коробки.
3. Трубки нарезаются, пока  длина не будет достаточной. На следующем этапе происходит фиксация этих конструкций к основанию на потолке.
4. Отдельные части труб соединяются, стандартный вариант – сварка.
5. Кабеля прокладываются по трубам при помощи протяжки.
6. Затем выводятся в распределительную коробку. Главное – оставить свободными концы, хотя бы на 20 см.
7. Все жилы соединяются. Конструкцию обматывают изолентой, фиксируют.
8. После допускается проверка проверки работоспособности.

Бетон

В данном случае нарезка штроб. Используется специальный режущий инструмент, снабжённый алмазными дисками, помогающими обрабатывать камень. Долбёжные разновидности приборов (перфоратор,ударная дрель) тоже нужны, но только для труднодоступных поверхностей. Чем больше ширина штробы – тем лучше.

Другие советы:

1. По сравнению с толщиной кабелей без защиты, глубина штробы делается больше в 2-3 раза. Допустим вариант на ½ больше диаметра у защитной оболочки.
2. Укладка кабелей – свободная. Натяжение отсутствует.
3. По приложенному к стене шпателю легко проверить показатель углубления.
4. Участок штробы замазывается только после того, как проводка окончательно закреплена на участке. А с каждой стороны по 1,5 метра в запасе.

Кабели иногда монтируются открытым способом, когда штробы не прорезаются. Но в этом случае понадобится специальный крепёж. Кабели прокладываются в защитные коробки, чтобы избежать появления локальных пожаров.

Гипсокартон

Ограничение доступа к базовым основаниям – главная особенность потолков, изготовленных именно из этого материала. Важно заранее подумать о том, где будут точки для профилактики и осмотра. С учётом типа базового перекрытия выбирается способ, по которому идёт укладка.

При подвесном потолке из гипсокартона реечные системы удачно скрываются внутри. Потому допускается монтаж открытого типа. Главное – чтобы все провода в этом случае находились за пределами конструкции.

Натяжной потолок

Этапы проведения работ – такие же, что и в случае с гипсокартоном. Создают поверхность, последующий доступ к которой ограничивается. Не забывая что между закрепленной гофрой и потолком расстояние должно быть достаточное. Иначе глазу открывается рифлёная поверхность проведенной на потолке конструкции.

Вне конструкции размещаются проходные, распределительные коробки.

Как провести проводку электропроводку под кассетной конструкцией самостоятельно

Беспрепятственный доступ к черновой части – главное преимущество, которым этот вариант отличается от остальных. Потому нет необходимости коробки выносить за конструкцию. Часто используют декоративную отделку, чтобы все спрятать.

Трубы фиксируются к основанию на скобах или хомутах, если выбран открытый вариант.

Важно придерживаться следующих правил, когда речь – о закрытом варианте.

1. При металлических или железобетонных базовых основаниях предпочтение отдают металлическим, гофрированным трубам.
2. Если перекрытие – из дерева, то больше подходят деревянные изделия.

Электропроводящие панели

Такие потолки состоят из плит с пенополиуретановой начинкой. В неё монтируются сами пластины, проводящие ток. На один коннектор допускается устанавливать до 5 плит, итоговая мощность в этом случае составит до 1,5 кВт.

Следующие параметры выбираются владельцем в зависимости от характеристик помещения:

1. Место установки трансформатора. Определяется техническими характеристиками прибора.
2. Сечение кабеля.
3. Способ, метод прокладки.

Советы и рекомендации

Важно при составлении схемы учитывать, где установлены главные элементы, включая распределительные коробки и розетки, выключатели.

Что касается проводов, то рекомендуется выбирать разновидность, которая обозначается как ВВГнг.

Подходит даже для тех, кто проводит работу своими руками даже в деревянных домах.

На что рекомендуется обратить внимание?

Использование натяжных потолков позволит решить множество проблем одновременно.

1. Не потребуется выравнивать поверхность.
2. Сохранение привлекательного внешнего вида.
3. Лёгкое разведение компонентов отдельным способом.

Но часто возникают проблемы. Особенно – когда проводка требует обслуживания, изначально выполнена неправильно.

С какими проблемами сталкиваются чаще?

Часто сталкиваются с неправильным расположением монтажного багета. Установщики не обращают внимание на то, что распределительная коробка пересекается с монтажным профилем. Такие ошибки относятся к грубым нарушением стандартных правил.

Монтажники выполняют работу, хотя в запасе нет всего оборудования. Например – отсутствует детектор. Велик риск повредить скрытую проводку, если заранее не провести проверку на предмет не видимых элементов внутри конструкции.

Бывают варианты, когда укладка ведётся без использования стандартных гофрированных труб. Такой вариант допустим только при установке низковольтных систем, к которым подключают понижающий трансформатор.

Где напряжение до 24 Вольт. В других ситуациях без гофры во время монтажа не обойтись.

Светильники – основные потребители электричества, которые связаны с потолком, для них и организуют монтаж проводки. ПВХ покрытия требуют менее мощных приборов. Плёнка расплавится, если показатель не будет соответствовать нормативам.

Светодиодные светильники – оптимальный выбор для владельцев натяжных потолков. Не требуют специальных навыков во время установки, не способны расплавить полотно. Но напряжение остаётся таким же, что и в других ситуациях.

Универсального ответа на вопрос, какой вариант укладки лучше, нет. Не стоит изначально концентрироваться только на одном варианте, и игнорировать другие. Выбор делается в зависимости от материала потолочного основания. У каждого варианта есть отрицательные и положительные стороны, надо понять, какие характеристики предпочтительны для конкретного потребителя.

Если нет уверенности в своих силах – к работам привлекают только профессионалов. Ведь повышенное напряжение представляет опасность для здоровья, способно навредить при неправильном обращении.

Главное – соблюдать требования и технологию, от первого до последнего этапа. В этом случае результат будет безопасным. И конструкция прослужит долгое время без необходимости открывать доступ к конкретным элементам внутри системы.

Полезное видео

Прокладка проводки по потолку в квартире: правила штробления и крепления

Несмотря на появившееся в последние десятилетия изобилие различных настенных и напольных источников света для помещений, применение потолочных светильников, люстр в квартире остается оправданным и необходимым. Ведь только падающий сверху свет может обеспечить нужную освещенность всего помещения. Очень часто под потолком размещают различные электрические приборы – кондиционеры и вентиляторы.

Для работы этих приборов необходимо обеспечить бесперебойное питание их электричеством и при этом без ущерба для интерьера помещений.

Виды и способы исполнения

По материалу, используемому для проводника, проводка подразделяется на изготовленную:

• из меди;
• из алюминия. Нормативными документами допускается в настоящее время использование алюминия только для изделий с сечением проводника не менее 16мм², поэтому внутри зданий такая проводка почти не используется.

По способу исполнения, электропроводка подразделяется на:

• открытую, расположенную на поверхностях потолков, стен, по балкам, фермам;
• скрытую, расположенную внутри частей, конструкций зданий. Скрытой считается и проводка, выполненная в пустотах перегородок и за потолками.

При прокладке по потолку принимается во внимание и материал перекрытия.

По железобетонным перекрытиям

В зданиях с монолитными или сборными железобетонными перекрытиями открытая проводка используется очень редко. В этом случае монтаж производится непосредственно по поверхности потолков, на изоляторах, в коробах, электротехнических гофрированных трубках (гофрах), трубах, металлорукавах, кабель-каналах. Временную проводку допускается выполнять свободно подвешенной.

При креплении проводки к поверхности потолков используются гвоздевые скобы (при этом гвозди забивают в предварительно смонтированные дюбеля), дюбель-хомуты, дюбель-стяжки. Перед монтажом размечается расположение на потолке электроприборов, светильников, кабелей.

Для устройства проводки в трубах, гофрах, металлорукавах используются специальные клипсы или дюбель-хомуты. В начале работ на потолке размечаются места крепления светильников, кабелей. Затем осуществляется монтаж труб, гофр или металлорукавов, в которых при помощи проволоки протягиваются кабели. Чаще в зданиях с железобетонными перекрытиями выполняется скрытая проводка по потолку.

Если перекрытие монолитное, прокладку проводки необходимо предусмотреть на стадии изготовления конструкции, для этого кабели помещаются в пластмассовые или металлические трубы, которые крепятся к армокаркасу еще до укладки бетонной смеси.

Крепить их следует к конструктивной арматуре при помощи пластиковых стяжек или проволоки.

Крепление проводки к несущим стержням недопустимо. Для замены провода просто протягиваются в замоноличенных трубах при помощи стальной проволоки, либо старый заменяемый провод используется в качестве кондуктора.

Устройство несменяемой проводки, замоноличенной в панелях и монолитных конструкциях перекрытий не допускается.

В сборных железобетонных перекрытиях для монтажа проводки используют пустоты в плитах. Производится разметка расположения на потолке светильников и приборов. После этого плита сверлится в необходимых местах, и, с помощью проволоки протягивается кабель. Необходимо учитывать, что такой способ монтажа применим, если направление проводки совпадает с направлением пустот в плите.

Если возможность прокладки внутри конструкции отсутствует, допускается устройство несменяемой проводки под слоем штукатурки. Для этого используются плоские кабели, которые крепятся к потолку проволокой, стальной лентой, гвоздевыми скобами до началаа штукатурных работ. Второй способ – оштукатурить потолок и укладывать проводку в проштробленные каналы. Не должно быть пересечений плоских кабелей при прокладке под штукатуркой. Если это невыполнимо, изоляция в местах пересечений усиливается тремя-четырьмя слоями изоляционной ленты.

Штробить плиты перекрытия или монолитные конструкции категорически запрещено.

Также недопустимо прокладывать кабели в швы между панелями перекрытия.

По деревянным перекрытиям, балкам, фермам

По конструкциям из древесины, проводка может быть как открытой, так и скрытой. Открытая проводка на потолке выполняется теми же способами, какими и по бетонным конструкциям. Все монтажные изделия должны быть произведены из металла или из не поддерживающего горение материала.

Крепление проводки к потолку по изоляторам в современном строительстве применяется крайне редко, в основном для имитации старинного интерьера в квартире. Чаще монтаж проводки производится в гофрах или металлорукавах, которые монтируются к потолку при помощи клипс. Нередко также используются трубы, которые крепятся при помощи хомутов. Кабели протягиваются в закрепленные на поверхности трубы или рукава при помощи стальной проволоки.

Все чаще для устройства электропроводки по деревянным поверхностям используются пластмассовые кабель-каналы. Материал этот не поддерживает горение, а пластмасса при производстве окрашивается и имитирует текстуру дерева. Кабель-каналы подходящего сечения закрепляются на поверхности потолка при помощи шурупов или саморезов.

В местах изгиба кабель-каналы подрезаются под углом. Это удобно делать, пользуясь плотницким стуслом. Производятся и специальные изделия для изгибов, разветвлений. Они заметно упрощают монтаж электропроводки по потолку. Далее внутрь помещаются кабели и закрываются защелкивающимися крышками.

Скрытая проводка производится по деревянным потолкам в слое штукатурки, под гипсокартоном, или внутри конструкций потолков.

При монтаже в штукатурке, кабели необходимо крепить по полосе асбеста или по стальной ленте. Для закрепления кабелей используются хомуты или гвоздевые скобы.

Категорически запрещено крепить кабель, прибивая его гвоздем между проводниками. Если монтаж проводки выполняется в проштробленные в штукатурке каналы, возможно прикреплять кабели быстросохнущим раствором с добавлением алебастра.

При выполнении проводки под гипсокартоном, штробить каналы необязательно, так как листы крепятся на каркас, изготовленный из металлических профилей. Обязательно, при прокладке за подвесными потолками, помещать кабели внутри труб из металла, позволяющих локализовать возгорание проводки при возникновении замыкания. Трубы допускается использовать стальные водогазопроводные, или медные.

Диаметр труб должен обеспечить прокладку необходимого числа кабелей нужного размера. Перед использованием трубы осматривают, отбраковывают смятые. Далее их режут на куски необходимой длины и нарезают по концам стальных труб резьбу. В обязательном порядке удаляют зазубрины и заусенцы, которые могут повредить изоляцию кабелей.

Отрезки труб соединяют между собой уголками или муфтами. Медные трубы изгибают специальными трубогибами.

Необходимо заметить, что при устройстве в квартире проводки любого типа, необходимо предусмотреть возможность замены ее вследствие физического износа или аварийной ситуации. Правильно выполненные работы по монтажу электропроводки обеспечат длительную и безопасную эксплуатацию всего здания или сооружения.

Выбор аксессуаров для монтажа электропроводки / Статьи и обзоры / Элек.ру

Сегодня электричество стало неотъемлемой частью всех жилых и офисных зданий. Без него уже комфортная жизнь невозможна. Люди настолько привыкли к этому комфорту, что начинают страдать даже при непродолжительном отключении света. Также в некоторых местах электричество стало просто жизненно необходимым, например, в медицинских учреждениях.

К большому сожалению, электроэнергия по воздуху не передается и просто так доставить ее до каждой розетки невозможно. Провода и кабели являются ее главными транспортными магистралями. Поэтому ни один жилой или офисный объект не может обойтись без монтажа электропроводки.

Существуют разные способы прокладки кабелей и соответственно есть разные варианты его крепления. Так как этот вопрос является важным в электромонтаже, то ниже рассмотрим более детально какие существуют аксессуары для монтажа электропроводки.

1. Дюбель-хомуты. Это распространенное крепление при прокладке скрытой электропроводки. Они представляют собой пластиковые (на фото № 1) для плоских кабелей и круглой формы (на фото № 2) соответственно для круглых кабелей. С их помощью крепятся кабели непосредственно к потолку, к стене, то есть к любому твердому не горючему материалу. Такой способ применяют, когда потолки будут закрываться или кабели будут просто замазываться в штрабе. Для монтажа дюбель-хомута необходимо высверлить отверстие в стене или на потолке. Затем он одевается на кабель и с помощью небольшого молотка загоняется в отверстие. Это очень добротное крепление. Также при необходимости оно легко демонтируется.

2. Есть еще дюбель-хомуты со стяжками (на фото № 3). Они также забиваются в стену, а потом стяжками к ним крепятся кабели. С их помощью можно закрепить одновременно несколько кабелей. На фото в позиции № 4 представлен немного другой вид дюбелей. Такие просто забиваются в стену по трассе прокладки проводов. Потом берутся отдельные стяжки, вдеваются в пазы и затягиваются на кабелях. 3. Дюбели формата как на фото № 5 предназначены для крепления одного или двух кабелей к потолку или стене. Тут можно провод свободно убрать, не вытаскивая сам дюбель. Такой способ очень часто встречается у застройщиков жилых зданий.

4. Пластиковые скобы (на фото № 6) предназначены для крепления проводов, которые прокладываются по верху какой-либо поверхности. Для их крепления нужна такая поверхность, в которую можно забивать маленькие гвозди. Как раз с их помощью и крепятся такие скобы.

5. Пластиковые клипсы (скобы) для крепления гофры (на фото № 7). В ней очень часто прокладываются электрические кабели. Она защищает их от механических повреждений. Поэтому в данной ситуации необходимо уже крепить саму гофру. Это делается с помощью пластиковых скоб, которые прибиваются к потолку (полу и т.д.) дюбель-гвоздями, или саморезами к деревянной поверхности. Тут сначала делается вся трасса из клипс, а потом ведется кабель в гофре и просто защелкивается на места. Такие скобы могут крепко соединяется между собой. Это позволяет быстро закрепить сразу несколько кабелей и вести их аккуратно параллельно друг другу. Также существуют клипсы с защелками, которые обхватывают гофру полностью. Из них уже кабели просто так не вытащить.

6. Одним из самых надежных способов крепления кабелей в гофре являются металлические скобы (на фото № 8 и 9). Они ставятся уже сверху гофры и сразу прибиваются к стене. Тут уже кабель нельзя демонтировать, не сняв все скобы. Они, в некоторой мере, позволяют бороться с вандализмом, так как тут кабель просто так уже не выдернешь.

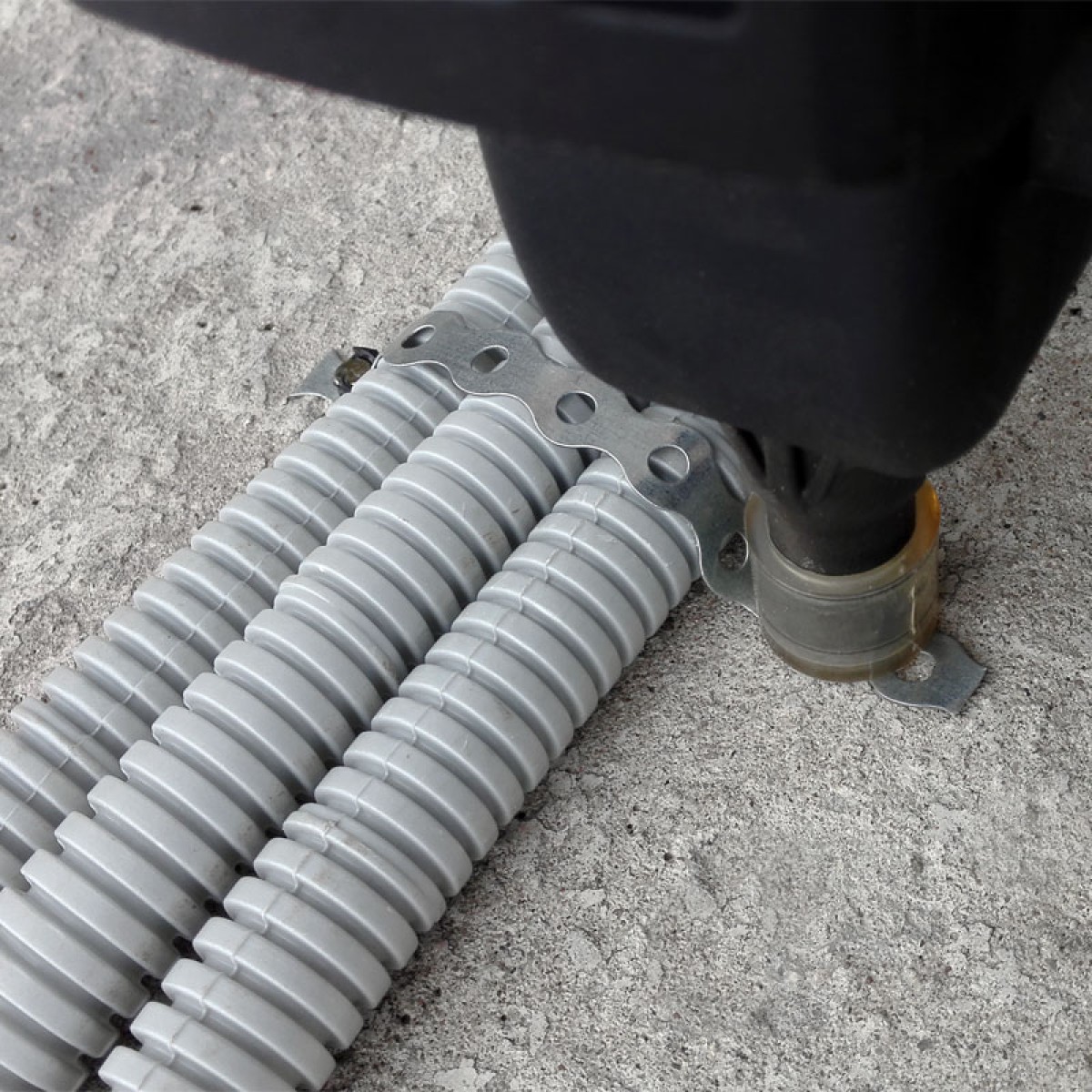

7. Перфорированная лента (на фото № 10) является очень удобным аксессуаром для одновременного крепления нескольких кабелей. Например, если у вас трасса идет по полу, то целесообразнее будет все провода закрепить с помощью отрезка перфоленты. Тут ее нужно будет закрепить к полу только по краям, то есть всего в двух местах. Если здесь использовать клипсы, то моментов крепежа будет уже намного больше.

8. Одним из самых популярных аксессуаров монтажа электропроводки являются кабель-каналы. Это аккуратные пластиковые прямоугольные короба, которые не сильно портят внешний вид помещения. Кабель-каналы бывают разных размеров и для разного количества кабелей. Также именитые производители выпускают специальные серии коробов и розеток, которые монтируются прями в них. Это решение сейчас очень популярно в офисах.

9. Кабельные металлические лотки. Это очень надежный способ для организации больших кабельных трасс. Лотки просто крепятся к потолку на специальные шпильки или фиксируются к стенам с помощью уголков. Далее все силовые и слаботочные кабели укладываются строго в них. Этот способ широко используется в организации электроснабжения крупных супермаркетов, складских помещений, серверных и так далее.

Вы только что познакомились с разными аксессуарами и способами монтажа электропроводки. К вопросу, где и какой способ стоит выбирать необходимо подходить обдуманно. Например, в квартирах будут неуместно смотреться металлические кабельные лотки под потолком, а в офисе крепление проводов с помощью пластиковых скоб, которые прибиваются гвоздиками.

Источник: Компания «Уралэнерго».

Ошибки при проводке в гофре

Всё чаще при прокладке электрокоммуникаций используются пластиковые гофрированные трубки – как для работ внутри помещений, так и на улице. Несмотря на огромный перечень преимуществ подобного способа монтажа, он всё же имеет несколько особенностей и слабых сторон, которые мастер должен уметь обходить. Именно о таких вещах и пойдёт речь в сегодняшней статье.

Начинать необходимо с того, что не вся гофра, которую можно увидеть в продаже, одинакова. Существует три базовых разновидности, отличающиеся не только по химическому составу, но даже по цвету. Так, белые и серые трубки изготавливаются из поливинилхлорида (ПВХ), синие – из полипропилена (ПП или ППР), а оранжевые и чёрные – из полиэтилена низкого давления (ПНД). Таким образом, каждое изделие отличается от других кольцевой жёсткостью, механической прочностью своей оболочки, способностью выдерживать интенсивное ультрафиолетовое излучение, а также пожаротехническими характеристиками.

Рассмотрим данные отличия применительно к упомянутым разновидностям.

1. Гофры из ПВХ предназначены исключительно для монтажа внутри помещений – они могут помочь проложить кабель между выключателями и светильниками, розетками и цепями питания стационарных приборов. Под действием солнечных лучей винил быстро теряет эластичность и становится хрупким, а потому для наружных работ его никогда не используют. Кроме того, механическая прочность у ПВХ-гофры меньше, чем у аналогов. Среди сильных сторон данной продукции – наименьший вес, максимальная гибкость в нормальных условиях и низкая цена за погонный метр. Кроме того, виниловая гофра не поддерживает горение.
2. ПП-гофра является довольно прочным материалом, который можно подвергать значительным механическим нагрузкам. Сопротивление разрушительной силе ультрафиолета у такой продукции умеренное, эксплуатация на открытом воздухе допускается. Горение она не поддерживает, но в присутствии пламени сама не затухает.
3. ПНД-гофра является самой прочной, её легко можно применять для прокладки коммуникаций в толще грунта (особенно модели с двойными стенками). Изделие вполне допустимо прокладывать и по воздуху, поскольку она максимально устойчива к УФ-лучам. К существенным недостаткам такого изделия можно отнести его способность хорошо гореть, а также более высокую цену по сравнению с аналогами.







Использование гофры

Даже для мастера, мало знакомого с проводкой электрики, работа с гофрой не покажется сложной задачей. Чтобы осуществить качественную, быструю и безопасную прокладку силовых кабелей достаточно знать лишь несколько базовых приёмов. Например, ряд гофротрубок выпускается вместе с проволокой, проходящей через изделие. Её называют зондом или кондуктором для протяжки проводов. Закрепив токоведущую жилу к одному из концов проволоки, её вытаскивают через трубку. Это многократно ускоряет монтажные работы и служит залогом сохранения целостности самой трубки. Без проволоки пропустить провод или кабель было бы гораздо сложнее: настолько, что порой для беспрерывности этого процесса приходилось бы надрезать гофру и подтягивать жилы вручную.

Крепление гофры может производиться в любом положении и на любой поверхности. Если электрика проводится по потолку – то за натяжной или навесной конструкцией, если по полу (что не рекомендуется вообще, без привязки к материалам кабель-каналов) – внутри бетонной стяжки, а также за любыми фальшстенами из гипсокартона или панелей. Для крепления можно использовать стяжки, групповые кронштейны на защёлках, обычные единичные клипсы для трубных изделий или дюбель-хомуты. Практически ни один из приведённых способов не имеет ярко выраженных преимуществ, а потому пользоваться можно любым. Главным же преимуществом является то, что для осуществления описанных манипуляций нет необходимости штробить скрытые от глаз человека участки – а это уменьшает объём работы и количество пыли на объекте. Ещё сильнее ускорить монтаж поможет полуавтоматический газовый пистолет, которым можно пристреливать к стенам и потолку целые ленты, опоясывающие провода.

Справедливости ради, отметим и слабые стороны использования гофротруб – их не так много. В частности, перечисленные в самом начале типы изделий нельзя менять местами: ПВХ-изделия не выдержат длительную работу на улице или под землёй, а ПНД лучше не устанавливать в местах, где велика вероятность возгорания. С этой целью для квартир лучше рассматривать винил как основной материал, а в частном доме быть готовым использовать несколько видов гофры для отдельных нужд на разных участках – внутри, во дворе и в саду.

Ещё один полу-миф, связанный с гофротрубой, состоит в том, что благодаря использованию кабель-канала замена проводки становится минутным мероприятием. Это правда лишь в той части случаев, когда прокладка осуществлялась по всем правилам, с запасом по пустующему пространству в кольцевом зазоре и с применением гибких проводов. Если же речь идёт о том, чтобы извлечь из гофры один из магистральных кабелей, с этим вполне могут возникнуть проблемы. В отличие от всех тех проводников, которыми с вводным щитком соединены розетки, кабели с монолитными жилами обладают высокой жёсткостью и могут заметно сопротивляться демонтажу. При их неблагоприятном сочетании с узким каналом потребители рискуют тем, что кабель вовсе останется где-то в недрах стены или перекрытия.

Наконец, последняя негативная сторона, которая связана с долговечностью эксплуатации гофроканалов, не в полной мере лежит на совести производителей. В нормальных условиях, когда изделие корректно смонтировано и не подвергается нетипичным воздействиям, срок службы составит десятки лет, однако для дачных домиков и сельской местности он обычно ограничивается пятью-восемью годами. И дело тут не в качестве изделий, и даже в не химической природе окружающего воздуха, а в грызунах. Мелкие животные не видят разницы между зерном и холстиной, запасами овощей и тканью, мешковиной и полимерной оболочкой, прогрызая всё подряд. Если Вы изначально понимаете, что один из участков проводки необходимо прокладывать через такую проблемную зону (амбар, зернохранилище, погреб, сарай, подвал и пр.), лучше применить металлорукав. Возможно, это и не решит всех проблем целиком, но однозначно продлит срок службы проводки.







Разбор конкретных ситуаций

Дабы как можно доступнее продемонстрировать все особенности монтажа гофры в сочетании с кабельной продукцией разных типов, рассмотрим несколько примеров. Разумеется, в каждом случае упор делается не столько на простоту решения, сколько на его правильность – соответствие ситуации и результирующую безопасность. Исходить будем из потребительских реалий и типичных ситуаций.

• Предположим, что в типовом частном доме подвод электричества произведён по воздуху. От ЛЭП до постройки проходит самонесущий изолированный провод СИП. Проблема состоит в корректном переходе с алюминия на медь и заведении питания вовнутрь – возможно ли тут применение ВВГ-провода в ПВХ-гофре для прокладки по уличной стене (например, под карнизом) до нужного места?

В данной ситуации ответ довольно очевиден: кабельная продукция в ПВХ-изоляции в принципе не должна находиться на улице. Даже если попытаться защитить проводник гофрой из того же ПВХ, как это часто случается из-за дешевизны материала, удастся выиграть разве что один дополнительный год к тем трём-четырём, что прослужит сам кабель. Если же случится солнце и морозы, все слои потрескаются и произойдёт короткое замыкание. Единственный возможный вариант – это осуществление подобной проводки в тёплых регионах страны, но в тенистой части здания. Если кабель в трубке будет скрыт от прямых солнечных лучей, а зимой температура не опустится ниже -15°С, подобное решение допустимо. Для Украины же данная ситуация близка к невозможной.

Выйти из ситуации можно с применением ПНД или ПП-гофры, которые не только прочнее, но и более устойчивы к УФ-лучам. Кроме того, можно применить металлорукав – однако такое решение лишь прибавит мороки: сам материал дороже полимеров, а при монтаже требует заземления с обеих сторон.

• Предположим, что людям, живущим в частном секторе или в коттеджном посёлке, потребовалось провести питание в отдельно стоящий гараж или повесить светильник в беседке. При этом предполагается, что провода будут тянуться от основной постройки сначала по забору, а затем по опорам. Какие здесь могут быть «подводные камни»?

Многие потребители, почитав несколько советов в интернете, закупают провода ШВВП или ПВС. Это, безусловно, качественная и пригодная для указанных целей продукция, но она совершенно не сочетается с тонкостенной гофрой. Оптимальный выбор состоит в применении ПНД-трубки чёрного цвета или металлического оцинкованного канала. Если же взять другие несочетаемые или просто неизносостойкие материалы, вся линия рискует прогнить изнутри под встречным действием солнечных лучей и конденсата.

• Предположим, что потребитель желает обустроить на своём участке баню с освещением, но не хочет прокладывать кабели по воздуху, чтобы не портить эстетику участка. Как сделать всё правильно?

В качестве основного приёма, конечно же, следует рассматривать грунтовую прокладку электрики. При этом использоваться могут и трубы для монтажа в траншеях, и гофра, и даже проводка без защиты. Для последнего случая нужны бронированные кабели (ВБбШв или АВБбШв), но лучше всё же прийти к техническому и экономическому компромиссу: использовать провод из семейства ВВГнг-LS средней ценовой категории и гофроканал из ПНД. Это оптимальное решение и с точки зрения допустимых механических нагрузок, и с точки зрения морозостойкости проводки.







• Предположим, необходимо протянуть силовой кабель в специфических условиях – под скоростной автотрассой, через стену или несколько видов грунта (в том числе, влажного). Как обеспечить сохранность проводов и их сухость?

Прокладывая линию под дорогой, стоянкой или переездом можно применять несколько видов каналов или их комбинацию. Так, для стабильной почвы подойдёт двухслойная ПНД-труба, а для более специфической, с постоянно высокой влажностью – помещение кабеля в гофру, а гофры – в металлическую трубу. Второй способ пригоден даже для северных регионов мира без дополнительной термоизоляции, а также подводной прокладки по дну рек или водохранилищ.

В свою очередь, при прокладке через стену необходимо использовать толстостенную гофру. Да и вводить кабель в здание лучше всего вообще при помощи отрезка прочной пластиковой или металлической трубки – как на высоте нескольких этажей, так и ниже уровня земли, сквозь фундамент. Такой подход гарантирует, что в случае осаждения почв или при подтоплении кабель банально не порвёт окружающее давление. При этом все соединения такой проходной конструкции должны быть герметизированы, а входы и выходы заложены цементным раствором на максимальную глубину.

• Предположим, что в обычной квартире необходимо произвести монтаж нескольких точечных светильников, которые впоследствии будут утоплены в декоративный потолок. Как лучше всего произвести монтаж с точки зрения скорости, качества и возможности дальнейшего обслуживания?

Проще всего использовать набор ПВХ-гофр, крепящихся на скобах или клипсах к основному перекрытию. Штробление стен ограничится участками от потолка до выключателей, а вся верхняя разводка будет скрыта фальш-потолком. При желании «усовершенствовать» данный способ, специалисты крайне не рекомендуют применять ПНД-гофры, потому что они могут лишь ухудшить положение в случае пожара. В то время, как винил при возгорании просто затухнет, ПНД распространит пламя по потолку (где много кислорода) даже в те помещения, куда огонь скорее всего вообще никогда не добрался бы сам. Дополнительную опасность представляет также то, что полиэтилен низкого давления начинает стекать крупными обжигающими каплями, портя уцелевшее имущество и препятствуя быстрому тушению возгорания.

Как закрепить провод на стене без сверления, крепление к бетонному потолку

8 способов крепления кабеля к стене

В зависимости от того, как Вы решите проводить электропроводку по комнатам: открытым либо скрытым способом, выбирается способ крепления проводов к стене. Далее мы рассмотрим все существующие варианты крепежа, а также предоставим преимущества и недостатки каждой технологии.

Открытый электромонтаж

Чтобы провести открытую электропроводку, необходимо закрепить кабель поверх декоративной отделки стен. Как правило, данный вариант электромонтажа используется в деревянных домах и садовых постройках, к примеру, в гараже либо хозблоке. Для крепления проводов на стенах могут использовать кабельные каналы, клипсы либо специальные фарфоровые изоляторы. Рассмотрим особенности применения каждого из вариантов.

Кабель-каналы

На сегодняшний день крепление проводов и кабелей в специальных пластиковых каналах используется чаще всего. Связано это с тем, что кабель-каналы имеют привлекательный внешний вид, невысокую стоимость и главное – позволяют быстро закрепить группу проводников в одном месте. Чтобы самостоятельно выполнить крепление данным способом достаточно закрепить пластиковый короб на стене с помощью саморезов.

Если нужно соединить несколько элементов в одну линию, можно использовать специальные соединения, предусмотренные заводом изготовителем. После того как кабель-канал будет закреплен, можно вложить в него все кабели и закрыть переднюю крышку (она на защелках). Более подробно о том, как крепить кабельный канал к стене, мы рассказывали в отдельной статье.

Видео инструкция по монтажу кабельного канала своими руками

Клипсы

Крепление проводов и кабелей клипсами используется только при монтаже электропроводки в трубах, а также если проводник будет дополнительно защищен гофрированной трубой. В этом случае прикрепить проводку к стене и потолку очень просто.

Если поверхность деревянная, все что нужно, это закрепить клипсу с помощью саморезов по дереву. В бетонной стене либо потолке нужно предварительно засверлить отверстия с помощью перфоратора, потом вбить дюбеля, после чего уже зафиксировать сами клипсы. Вся технология монтажа наглядно предоставлена на видео примере:

Правильное закрепление внутри дома

Кстати клипсы можно крепить не только внутри помещения, но и на улице. Такой способ подойдет, если Вы решили провести уличную электропроводку по шлакоблоку либо кирпичным стенам сооружений.

Как прикрепить гофру на улице

Если же вы хотите закрепить кабель

Изоляторы

Крепление проводов к стене на изоляторе чаще всего используется при монтаже электропроводки в деревянном доме и бане. Сначала Вы должны закрепить сами фарфоровые бочонки, которые фиксируются к деревянной обшивке либо срубу с помощью саморезов, после чего скрутить жилы в тугой жгут и продеть его на изолятор так, как показано на фото ниже:

Чтобы не скручивать жилы самостоятельно, можно купить специальную проводку под старину, которая уже скручена. О том, как сделать ретро проводку своими руками, читайте в соответствующей статье.

Гвоздевые скобы

Данный способ крепления подходит для телевизионных и телефонных кабелей, а также линии от интернета. Существуют плоские и круглые пластиковые скобы, которые можно запросто прикрепить к стене с помощью небольших гвоздиков, идущих в комплекте. Очень удобный вариант монтажа, который применяют для того, чтобы незаметно провести кабель над плинтусом в доме либо квартире.

Скрытый электромонтаж

При монтаже электропроводки скрытым способом (в штробе под штукатуркой) существует больше вариантов крепления проводов и кабелей к стенам. Рассмотрим от наиболее простых и эффективных, к наименее удобным.

Дюбель-хомуты

Дюбель-хомуты, собственно, как и дюбель-стяжки, являются очень удобными в использовании. Данные крепежи обладают невысокой стоимостью и к тому же позволяют быстро произвести электромонтаж. Стяжки, конечно же, более практичные и универсальные, поэтому рекомендуем выбирать их для крепления проводов в штробе. Все что нужно – просверлить отверстие в бетонной, кирпичной либо деревянной поверхности, вставить в нее специальную дюбель-стяжку, после чего вбить специальный разжимной колышек.

Закрепить дюбель-хомут в стене еще проще. Вы должны всего лишь просверлить отверстие, после чего забить в него хомут с кабелем, как показано на картинке ниже. Чтобы прикрепить провод на гипсокартоне, рекомендуем использовать специальную дюбель-бабочку, в которую уже вкручивается крепеж (вторая картинка).

Кстати, если у Вас уже проведена электропроводка по стенам и нужно прикрепить к ней еще один кабель, можно использовать обычные пластиковые хомуты. Для крепления таким способом на улице рекомендуется использовать черные хомуты, которые обладают устойчивостью к ультрафиолетовому излучению!

Технология закрепления специальных скоб

Использование специальных стяжек

Быстросохнущий раствор

Для того чтобы быстро выполнить крепление проводов и кабелей в штробе, можно использовать быстросохнущий раствор: алебастр либо гипс. В этом случае действовать нужно торопясь, т.к. готовый раствор очень быстро застывает, и Вы можете не успеть закрепить весь выбранный участок в стене. Как правило, кабель нужно «примораживать» в подготовленной штробе через каждые 40 см, как показано на фото.

Преимущество данного способа крепления провода заключается в том, что не нужно особо тратиться на материал и к тому же можно обойтись без гвоздей и без сверления стен. Основной минус – быстрое застывание раствора, поэтому нужно разводить гипс либо алебастр небольшими объемами. К тому же, прикрепить к стене более двух проводников будет очень сложно.

Самодельные скобы

Крепление кабеля к стене с помощью скоб обеспечит надежный прихват проводника, а также позволит закрепить несколько групп кабелей в одной трассе. Для того чтобы прикрепить проводники скобами нужно сначала сделать данные крепежи своими руками. В этом случае Вам понадобится либо тонкая оцинкованная сталь, нарезанная полосками, либо алюминиевый провод ПТПЖ. Длина каждой скобы должна быть от 6 до 7 см. Вам нужно нарезать материал подходящими кусочками, после чего просверлить по центру каждого подходящее отверстие. Далее все просто – стена сверлится в подходящих местах, после чего вбивается дюбель и производиться «быстрый монтаж». Также можно забивать скобы гвоздями, если крепление осуществляется на деревянных стенах.

Недостатками данного способа является длительное время подготовки самодельных скоб, вероятность повреждения изоляции проводника (если используются полоски оцинкованной стали), а также возможное появление рыжих пятен на обоях, если сталь начнет окисляться. Данный вариант мы не рекомендуем использовать, если нужно закрепить провод в стене под штукатурку, т.к. существуют более современные и удобные способы монтажа. Скобы разумно использовать для того, чтобы прикрепить греющий кабель системы теплый пол.

Монтажная площадка

Ну и последний, один из современных вариантов, который позволит закрепить провод на кафеле либо мебели (к примеру, столе) – использование монтажных площадок с одной самоклеющейся стороной (липучек). Тут все совсем просто, поэтому объяснять сущность крепления даже нет смысла. Увидеть монтажные площадки Вы можете на фото:

Вот и все способы крепления проводов и кабелей к стене. Как Вы видите, существует широкий ассортимент крепежных элементов, которые позволят подобрать наиболее подходящий вариант для различных условий применения.

Также читают:

• Ошибки при монтаже электропроводки
• Способы соединения электрических проводов
• Как определить фазу и ноль без приборов

Способы крепления кабеля к стене

Кабель в пластиковом канале

Рост количества приборов, для которых необходимо устанавливать точку подключения внутри промышленного или жилого здания, привел к разработке множества способов выполнить крепление кабеля к стене как на стадии строительства, так и в давно и прочно обжитом помещении. В различных ситуациях приходится выбирать, как крепить провода на стене, чтобы они не портили своим видом интерьер, соответствовали правилам электробезопасности, были защищены от внешних воздействий среды и случайных повреждений. Весомым аспектом является рациональный расход материала и экономия средств.

Виды проводки

Необходимость прикрепить провод к стене сначала рассматривается с точки зрения срока предполагаемой эксплуатации. Силовые кабели, отходящие от распределительных коробок провода, предназначаются для долгосрочного использования. Линии связи и телевизионные подключения относятся к типу временных, способных при необходимости менять свое положение.

Исходя из этого, различают 2 вида прокладки электрических коммуникаций:

• открытая проводка, когда крепеж линии производится к наружной поверхности конструкций и вся сеть доступна к осмотру и частичному ремонту;
• скрытая проводка закладывается в материалы стены (замурована) и доступна к операциям в местах подключения к ней (розетки, разъемы) или промежуточных коммутаций (коробки, щитки).

Если скрытая прокладка провода выполнена в гофрированных или гладких трубах, то на этих участках возможна последующая быстрая замена электропроводки.

Порядок монтажа сети в трубах

Пример выполнения монтажа в гладких ПВХ трубках приведен на серии фото:

В технических помещениях такая разводка может оставаться не закрытой слоем штукатурки, в жилых квартирах она находится под слоем отделки.

Заводы ЖБИ производят даже специальные виды панелей с устроенными внутри плиты каналами для кабеля и проектными точками вывода к коробкам подключения.

Влияние материала основания

Еще одним фактором, влияющим на выбор способов крепления кабеля к стене, будет ее конструкция и материалы изготовления.

Несущие и внутренние стены здания возводят в таких вариантах:

В каждом конкретном случае надо решать вопрос, какой применить крепеж для выбранного типа проводки.

Кирпичная кладка

Схему и способ, как закрепить кабель на кирпичной стене, выбирают, исходя из имеющихся инструментов и материалов. Кладку, как правило, не оставляют без защитного покрытия штукатуркой, поэтому проводка будет закрытого типа.

При большом объеме работ будет нужен перфоратор и болгарка для выравнивания канала штробы. Короткие участки можно пройти зубилом и молотком вручную.

Кабели на кирпиче

Пример прокладки проводки на кирпичной стене виден на фото:

Надежно фиксировать прилегание проводов к стене можно простыми способами, не требующими расходов на специальный крепеж: быстросохнущим раствором (алебастром, гипсом, клеем), проволокой к вбитым гвоздям/шурупам, полосками жести + гвозди. Главное условие – надежное крепление без возможности смещения или провиса.

После окончания прокладки кабелей каналы будут закрыты слоем штукатурки. Чтобы они не влияли на монолитную структуру нанесенного раствора, места углублений покрывают армирующей сеткой.

Монолитные твердые поверхности

К бетонной стене провода прикрепляют дюбелями с помощью монтажного пистолета или ручного сверления отверстий под установку пластиковой гильзы, к которой винтом прикручивают фиксирующую скобу или хомут.

Пластиковый хомут

Вариант, как выглядит пластиковый крепеж, представлен на фото:

В качестве крепежа в зависимости от диаметра кабеля (пучка проводов) еще применяют скобы, перфорированную металлическую ленту промышленного производства и самостоятельного изготовления.

Использование монтажного пистолета на различных видах креплений для кабеля и гофры на бетон продемонстрировано на видео:

Прокладка в трубах

Монолитные бетонные поверхности не штробят, крепление проводов выполняют на лотках, в трубах или с помощью гофры. Разводка может остаться открытой, монтироваться внутри стены при ее строительстве или быть спрятана под финишной отделкой. Иногда, упрощая работы, каналы прорезают в плитах несъемной опалубки, но такое решение приводит к нарушению равномерности теплоизоляционной защиты дома в местах удаления материала пенополистирольных плит.

Проходной Ø различных стандартизованных изделий позволяет выбрать материал, в котором можно проложить соответствующее количество питающих жил. Характеристики гофрированных ПВХ труб для прокладки силовых сетей представлены в таблице:

Перед тем, как установить гофру по проектной схеме в наливную стену, в нее нужно продеть мягкую проволоку, чтобы потом легко можно было завести провода. Если в одну трубку нужно уложить несколько кабелей, расходящихся в разные стороны в промежуточной арматуре (тройниках, угольниках, крестовинах), то продевают нужное количество проволок по направлениям, а соответствующие концы маркируют в разные цвета (краской, цветной изолентой).

Если такая подготовка по протягиванию мягкой жилы не сделана заранее, то придется использовать трос (примерно Ø 3 мм), который уверенно проходит в трубу на расстояние 3 – 4 м. Торец троса нужно закрыть пайкой или округлой насадкой, чтобы он не распушился в узкой гофре, не застрял, не повредил ее при подаче вперед с прокручиванием.

В условиях, не требующих строгого эстетического подхода, в технических помещениях для надежной защиты наружной проводки используют более жесткий металлорукав, соединяющий распределительные коробки (тоже металлические). Принцип крепления его к стене не отличается от пластиковой гофры и показан на схеме:

Во всех случаях (труба, гофра, металлорукав) важно неподвижно зафиксировать выход кабеля в разъемы прикрепленной коробки под углом 90°, поэтому первое крепление располагают на расстоянии не более 10 см.

Стены разной плотности

Охватывающий дюбель для провода

В зависимости от марки провода и материала, в который оно будет устанавливаться, крепление для проводов на внутреннюю стену может иметь разную конструкцию.

В достаточно прочной штукатурке, когда нет необходимости крепить гофру, можно сверлить отверстия и забивать скобы – дюбеля с предварительно вложенным в них проводом. Образец такого крепежа виден на фото:

На поверхностях из дерева, прессованных из опилок плит, устанавливают различные виды скоб и зажимов (как на бетонных монолитах), у которых фиксатором выступают шурупы и гвозди. Монтаж проводится вручную быстро, а строительный пистолет заменяет электрический шуруповерт.

Тонкие провода для интернета и телефона можно закреплять на дриву. Это специальный шуруп, который частично вкручивают в стену, а на выступающую часть накручивают узлом тонкий проводник.

Для мягких оснований типа листов ГКЛ используют пластиковые скобы и клипсы, которые просто прибиваются маленькими гвоздями. Самым быстрым в этом случае будет использование специальных U – образных скоб и строительного степлера. Такие скобы предназначены для быстрого монтажа провода и имеют пластиковые ограничители, чтобы не передавить токоведущую жилу.

Скрывают проводку в квартире с помощью пластиковых плинтусов, которые имеют внутренние полости, закрываемые декоративной крышкой. Остается смонтировать плинтус и сделать точки выхода к розеткам.

Востребованным способом крепления кабелей, сочетающим в себе легкость прокладки открытой проводки и не броскость для обозрения закрытого типа, являются пластиковые кабельные каналы. Пучок проводов в коробе, закрытом крышкой, всегда доступен для осмотра и изменений коммутации. Канал крепится к стенам шурупами, жилы внутри него – пластиковыми стяжками.

Короба и распределительные коробки к ним выпускаются разных типоразмеров, всегда можно выбрать подходящую марку для определенной схемы сети. По внешнему виду такие короба на стенах офиса или дома стали уже привычными и не вызывают дискомфорта в восприятии обстановки.

Крепление к потолку — 7 вариантов надежного монтажа для любой ситуации

Icer 27580 0 11

Виды крепежа

Теперь разберемся с самыми популярными решениями, которые используются при проведении работ в частной застройке.

Вариант 1 – саморезы по дереву

Этот тип крепежа хорошо знаком почти всем, его чаще всего используют на деревянных и других конструкциях, в которые можно закрутить саморезы. В продаже встречаются несколько основных типов, рассмотрим их подробнее.

Стандартные саморезы отлично подходят для деревянных потолков

Тип изделий	Область применения
Саморезы по дереву	Стандартный вариант с широким шагом резьбы, который может иметь длину от 16 до 200 мм. Саморезы черного цвета калены, а если на них серебристое или золотистое покрытие, то изделия не подвергались закалке. При выборе основное внимание уделяется длине, чем глубже крепеж входит в материал, тем прочнее фиксация
Саморезы с пресс-шайбой	Отличаются от стандартных вариантов конфигурацией шляпки, она имеет большой размер и плоскую форму. За счет этого обеспечивается более качественное крепление элементов небольшой толщины (например, профиля для гипсокартона, когда возводится перегородка). Длина варьируется от 13 до 80 мм
Шурупы с шестигранной головкой	Представляют собой более прочные крепежные элементы с головкой под ключ и толщиной от 6 до 16 мм. Длина может составлять от 30 до 300 мм. Этот вариант отличается высокой прочностью, но под него нужно предварительно сверлить отверстия, просто так закрутить шуруп не получится

Пресс-шайба позволяет лучше держать закрепляемые элементы

Шурупы с шестигранной головкой очень прочны и надежны

Часто я слышу вопрос, есть ли готовые узлы крепления листов ЦСП (цементно-стружечных плит) к потолку? На самом деле, вам все равно придется крепить материал на саморезы, планка, которой закрываются стыки, несет больше декоративное значение и скрывает места крепежа, использовать ее как основной несущий элемент нельзя.

Планка закрывает стык ЦСП, но не держит листы

Вариант 2 – саморезы по металлу

Этот тип изделий пригодится, если вам нужно напрямую прикрепить что-либо к металлическим элементам потолка. Чаще всего крепиться приходится к металлическому профилю, профнастилу и другим элементам толщиной не более 3 мм.

Варианты крепежа таковы:

• Саморезы с частым шагом резьбы и острым наконечником подходят для крепления к металлическим элементам толщиной до 0,7 мм. Они могут быть и черными, и с покрытием, длина составляет от 16 до 152 мм;

Стандартные саморезы хороши для крепления к профилю

• Изделия со сверловым наконечником могут без предварительного сверления вкручиваться в металл толщиной до 3 мм, что очень удобно. Конфигураций несколько, отличается крепеж в основном размером и формой шляпки и толщиной;

Сверловой наконечник позволяет закручивать крепеж без предварительного сверления

Для работы с металлом большой толщины используются специальные саморезы с увеличенным сверлом, они отличаются высокой скоростью сверления материала и возможностью крепления к элементам толщиной 5 и больше миллиметров.

Увеличенное сверло позволяет крепиться даже к массивным потолочным конструкциям

Вариант 3 – дюбеля

Одна из самых широко востребованных групп изделий. Дюбеля применяются при креплении профиля для гипсокартона, различных конструкций с небольшой массой, а также мелких элементов вроде кабель-каналов.

Используются такие виды изделий:

• Дюбель-гвозди представляют собой готовые комплекты из дюбеля и забивного шурупа. Могут иметь диаметр от 6 до 12 мм и длину от 40 до 180 мм, отличаются демократичной стоимостью и простотой использования. Такими изделиями легко закрепить подвес для гипсокартона и другой потолочный крепеж для различных конструкций;

Простой и надежный вариант, который используется для фиксации различного потолочного крепежа

• Отдельные дюбеля могут иметь разную длину, в них вкручиваются саморезы или шестигранные шурупы, все зависит от диаметра и длины используемого элементы. Лучше всего использовать изделия из нейлона, они очень пластичны и не трескаются даже при высоких нагрузках;

Нейлоновые дюбеля могут иметь разный диаметр и длину

• Дюбеля-хомуты используются, если нужно произвести крепление гофры к потолку или других элементов подобной формы. Они надеваются и забиваются в просверленное отверстие, в итоге получается простое и надежное крепление.

Такие варианты позволяют быстро крепить различные элементы с небольшой массой

Вариант 4 – подвесы

Эти элементы фиксируются вышеописанными дюбелями или саморезами и используются для сооружения подвесных потолочных систем. Основные варианты таковы:

• Прямой потолочный подвес – самый широко применяемый вариант, который имеет стандартную длину 300 мм (может быть и больше) и представляет собой пластину с отверстиями. Изготавливается из металла толщиной от 0,4 до 1 мм, чем толще, тем надежнее изделие, но и цена повышается;

Прямые подвесы незаменимы при создании гипсокартонных конструкций

Этот вариант хорош и для деревянных, и для бетонных потолков

• Регулируемые подвесы используются там, где нужно опустить потолок на большое расстояние. Они могут быть двух типов: изделия для гипсокартонного профиля и изделия для подвесных потолков типа «Армстронг».

Регулируемый узел позволяет быстро менять длину элемента

Этот элемент позволяет выставить профиль в требуемом положении

Вариант 5 – анкера

Большая группа изделий, многие из которых незаменимы при креплении к потолку различных конструкций. Они ставятся в предварительно просверленные отверстия соответствующего диаметра и глубины.

Рассмотрим самые востребованные варианты:

Под анкера нужно обязательно сверлить отверстия

• Анкерные болты с шестигранной головкой просты в использовании и надежны, диаметр начинается от 6 мм и может составлять 16 и больше мм. Изделия способны выдерживать большие нагрузки, поэтому их можно использовать там, где надежность играет первостепенное значение;

Закручивая гайку, вы разжимаете распорную часть и надежно фиксируете крепеж в бетоне

• Потолочный анкер-клин очень прост в использовании: его надо вставить в предварительно просверленное отверстие диаметром 6 мм и забить клин молотком. Длина может быть 60 или 40 мм, основная сфера применения – крепление подвесных конструкций к бетонным плитам;

Это потолочное крепление позволяет быстро зафиксировать на бетонной плите подвесы или другие элементы

• Анкерные болты с крюком или кольцом используются в ситуациях, когда вам нужна проушина на потолке для подвешивания различных предметов. Диаметр может быть от 8 до 16 мм, длина также варьируется. Выбирать конкретное решение следует исходя из ориентировочной нагрузки;

Этот вид крепежа незаменим там, где нужно повесить что-то тяжелое

• Цанги из стали или латуни используются там, где нужно закрепиться в бетонном основании, которое расположено за подвесным потолком. Сверлится отверстие, после чего на болт или шпильку наживляется цанга и вставляется в отверстие. Потом она закручивается до конца, распорная часть расклинивается – и мы получаем прочное крепление;

Шпилька нарезается на куски нужной длины, то есть можно крепиться через пустоту любого размера

В цангу можно вкручивать и крюки или другие элементы с резьбой нужного размера, на фото видно, как расклинивается крепеж

Объясню в двух словах, как крепить конструкции с помощью анкеров. Инструкция подходит для всех типов крепежа, отличается лишь способ закручивания:

Процесс очень прост

• Вначале производится разметка поверхности и сверлится отверстие. Для работы используется перфоратор с буром соответствующего диаметра. Дрелью бетон сверлится очень плохо;
• Затем нужно вставить анкер, рабочая часть должна войти полностью, если глубина маловата, то крепление стоит достать и углубить отверстие, после чего опять вставить в него элемент;
• Далее крепление фиксируется, это производится либо проворачиванием кольца или крюка, либо путем закручивания гайки (в этом случае дополнительно понадобится ключ по размеру анкера).

Схема рабочего процесса очень проста

Анкера, которые закручиваются, впоследствии можно вынуть, ослабив крепление, а вот забивные элементы извлечь невозможно, помните об этом.

С помощью анкеров с гайкой можно закрепить даже турник

Вариант 6 – специальные кронштейны

Чаще всего они фиксируются с помощью анкеров, поэтому обойтись одним типом крепежа вряд ли удастся. Что касается вариантов, то их огромное множество, я расскажу о тех, которые востребованы в частной застройке:

• Крепление для люстры, чаще всего это плоская пластинка, но может быть и крестообразный вариант, который применяется для тяжелых светильников. Важно подобрать оптимальную конфигурацию под ваше оборудование, но не стоит его покупать сразу – проверьте, нет ли кронштейна в комплекте поставки;

Такие кронштейны позволяют быстро закрепить люстру

• Если нужно произвести крепление каната к потолку, то вам понадобится специальный кронштейн с проушиной. Он позволит надежно зафиксировать конструкцию. Вешать канат на один анкер с кольцом не стоит, это не очень надежно;

Такой кронштейн выдержит вес любого человека

• Если нужно повесить боксерский мешок или другую конструкцию большого веса, то обычного кронштейна может оказаться недостаточно, в этом случаем можно использовать усиленный вариант. Конструкция имеет крестообразную форму и 8 отверстий под анкера, она выдерживает большие нагрузки и обеспечивает безопасность при занятиях спортом.

Такой кронштейн выдержит очень большой вес

Вариант 7 – крепления для воздуховодов

Этот тип изделий я вынес в отдельную главу, так как он отличается от всего остального и используется, когда надо закрепить на потолке элементы вентиляции или системы кондиционирования, а также лотки с кабелем и другие элементы коммуникаций.

Основные варианты таковы:

• Для прямоугольных и квадратных элементов больших размеров используются специальные пластины и шпилька, которая вкручивается в латунные или стальные цанги в потолке. Система очень проста, но надежна и долговечна, ее преимущество – простота демонтажа при необходимости;

Крепление воздуховодов к потолку с помощью шпилек отличается простотой реализации

• Для коммуникаций круглой формы часто используются хомуты, они затягиваются на воздуховоде и фиксируются на потолке с помощью все той же шпильки;

Хомуты бывают разных размеров, ими можно крепить к потолку даже трубы

• Перфолента отлично подходит и для того, чтобы закрепить круглый воздуховод, и для того, чтобы зафиксировать лоток или другой элемент. Использовать ее легко: отрезается кусок нужной длины, после чего она просто-напросто фиксируется на потолке анкерами, получается надежная, но подвижная конструкция.

Перфолента удобна тем, что вы отрезаете себе куски нужного размера на месте и можете крепить элементы любого размера и формы

Вот так производится крепление лотка ДКС к потолку на схеме все показано очень подробно

Вывод

Из статьи вы узнали про 7 вариантов крепления элементов на потолке. Используя рекомендации из данного обзора, вы уверенно выполните все работы. Видео в этой статье наглядно покажет некоторые особенности процесса монтажа, а если у вас есть вопросы, то пишите их в комментариях ниже.

Как крепить к потолку подвесы

Приступая к монтажу подвесных потолков необходимо знать некоторые нюансы сборки подобных конструкций. В частности – как осуществляется крепление подвесов к потолку. Эта часть каркаса несет на себе основную нагрузку и от того, насколько правильно будет осуществлён монтаж этой составляющей основания, зависит внешний вид и срок службы собранной конструкции.

Разновидности

Разные по сложности и количеству ярусов потолочные композиции требуют использования разного крепежа. Наибольшее распространение получили два типа:

• Стандартный прямой крепёж в виде перфорированной планки, которая сгибается по краям, в результате чего, получается П-образная деталь с перфорацией на длинных частях.

• Регулируемые элементы в виде двух прутков, соединенных металлической регулировочной планкой. Другая разновидность такого крепежа оснащается лишь одним прутком и планкой, позволяющей регулировать высоту установки каркаса.

Для простых одноуровневых решений, а также в тех случаях, когда базовое основание достаточно ровное, применяют прямые крепежи. Для сложных композиций с несколькими уровнями или для установки потолка на перекрытия, имеющие значительные дефекты, применяют регулируемые крепления.

Иногда, вместо регулируемых планок применяют отрезок профиля, закреплённый на базовой поверхности при помощи перфорированной пластины, а непосредственно к каркасу, такая конструкция из двух частей крепится саморезами. Подобные комбинации разных элементов позволяет осуществить сборку самой сложной композиции на любом расстоянии от перекрытия.

Особенности использования прямых пластин

Несмотря на то, что зафиксировать на потолке обычную металлическую планку с перфорацией не слишком-то сложно, у многих возникают вопросы о том, как крепить подобный подвес к потолку. Дело в том, что на таких элементах предусмотрено несколько монтажных отверстий и какие из них в каком случае нужно использовать, знают далеко не все.

По мнению многих мастеров, крайние из них, смотрящие в стороны после сгибания планки, предназначены для крепления пластины только к металлическому профилю при сборке многоярусных композиций. Для монтажа непосредственно на перекрытие следует использовать центральное отверстие. Оно выполнено в виде прорези и позволяет при необходимости смещать точку фиксации.

Еще один насущный вопрос, возникающий в процессе монтажа основания таких композиций – чем крепить прямые и регулируемые подвесы к потолку. Большинство не задумываясь выбирает обычные пластиковые дюбеля и делает ошибку. Даже специалисты компании Кнауф, являющейся законодателем мод в области подвесных решений разного плана, рекомендуют использовать другой вариант фиксации.

По мнению специалистов этой компании, а также многих мастеров, наилучшим вариантом для фиксации креплений на перекрытии является анкер-клин. При использовании анкеров исключается возможность последующего провисания собранного потолка. Если же применить обычные нейлоновые дюбеля, то под нагрузкой, они нередко выходят из поверхности, ослабляя конструкцию. Два анкерных болта вставляются ближе к краям центральной прорези и забиваются молотком.

Компания Кнауф рекомендует использовать пластины с ребром жесткости в центральной части и для фиксации в этом случае достаточно одного анкера. Однако, в продаже чаще имеются лишь плоские перфорированные пластины без ребер жесткости. Это вынуждает использовать сразу два анкера для получения наиболее прочного соединения.

Применение регулируемых креплений

С такими крепежными элементами работать одновременно и проще, и сложнее. Проще потому, что для фиксации необходим лишь один анкер, а сложнее из-за того, что придется вначале производить регулировку высоты при помощи регулировочной пластины, а лишь потом осуществлять окончательную фиксацию. Она осуществляется на финальном этапе установки детали.

Первой монтируется та часть, которая непосредственно фиксируется на перекрытии. После того, как будет просверлено отверстие в нужном месте потолка, основная тяга прикладывается к этой точке и через проушину вставляется анкер, который забивается молотком. Тяга надежно зафиксирована и к ней можно присоединить регулировочную планку.

Крепление гипсокартона. Ошибки

Крепление гипсокартона

Монтаж подвесного потолка в квартире осуществляется с помощью каркаса для гипсокартона из металлических профилей, реже на деревянном каркасе

Наиболее частый вид конструкции для крепления гипсокартона на потолок П113. В основе, как мы рассматривали ранее профиль стартовый ПН 28*27 и ПП 60*27.

Казалось бы простой потолок, но всё чаще и чаще он выполняется с ошибками и нарушениями технологии. В итоге появляются трещины на потолке из гипсокартона и другие неприятности.

На какие же моменты необходимо обратить внимание при монтаже гипсокартона своими руками на потолок или при приемке работы у ремонтных бригад.

Пару слов, про приемку потолка из гипсокартона. Принимать конструкцию потолка следует поэтапно:

• Правильность монтажа каркаса для гипсокартона
• Соответсвие проекту (или задумки) прокладки слаботочной и силовой проводки.
• Если укладывается звукоизоляционный материал, то обязательно контролируется и этот этап.
• Тщательность заделки стыков гипсокартона.

На что визуально обратить внимание, До заделки шпаклевкой:

• Надежно ли закреплены гипсокартонные листы к каркасу.

• Саморезы не должны продавливать картон. Правильно, если углублены не более чем на 1мм.

• Не должно быть трещин, надорванного картона, вздутий и отслоений, сбитых углов

Возвращаемся к основам крепления гипсокартона.

Крепление гипсокартона. Прямой подвес. Ошибки монтажа

Для крепления прямых подвесов к несущему основанию, разработчиком в документации ясно указанно, применяется Дюбель анкерный металлический. Фото таблицы ниже.

Нейлоновый же дюбель-гвоздь (6*40) применяется только, для крепления направляющего профиля к стенам.

Специально для этого обзора я провел эксперимент.

Закрепил прямой подвес с помощью нейлоновых дюбелей

И нагрузил его, протянул подвес пассатижами вниз.

При незначительной нагрузке, один из дюбелей был выдернут на 4мм.

При креплении же прямого подвеса с помощью анкер клина, Вы можете повиснуть на нем всем весом. Не сдвинется!

Что же получится при нарушении технологии монтажа гипсокартона и креплении подвесов с помощью нейлоновых дюбель-гвоздей?

Вспомним какие гипсокартон имеет размеры и вес, теперь не трудно понять, что со временем дюбель просядет или вылазит гвоздь. Это приведет к провисанию каркаса и появлению трещин на потолке из гипсокартона.

Исправить их косметическими средствами вряд ли получится, потребуется исправление каркаса для гипсокартона.

Также стоит отметит и сторону пожарной безопасности, при казалось бы незначительном нарушении технологии и использовании не предназначенного для этого узла крепежа.

При возникновении пожара, нейлоновый дюбель оплавится и гвоздь, нагруженной весом гипсокартона вылетит из него, что приведет к разрушении каркаса и обрушению потолка.

Не допускайте непрофессионалов к монтажу и креплению гипсокартона в своей квартире. Тщательно и поэтапно принимайте работы. А если Вы делаете ремонт квартиры своими руками, читайте Remontofil, впереди еще много секретов. Например, гипсоволокнистые листы для пола. Что это и как правильно осуществлять монтаж.

Как и чем крепить подвесной потолок к разным поверхностям?

От автора: здравствуйте, уважаемые читатели! Если в последнее время вы задумываетесь о том, как быстро и недорого изменить дизайн своего жилья, спешим вас обрадовать — такой способ существует. Создав подвесную потолочную конструкцию из подходящего материала, вы сможете «играть» с высотой комнаты, ее освещением, делить помещение на зоны. Чтобы полученный результат радовал долгое время, необходимо надежно и правильно выполнить крепление подвесного потолка. Мы знаем, как это сделать, и с удовольствием поделимся своим опытом с вами.

Преимущества подвесных потолков и их недостатки

Давайте немного остановимся на том, чем же вызвана такая популярность подвесных потолков. С их помощью вы сможете кардинально преобразить дизайн помещения, оценив при этом их следующие достоинства:

• надежно скрывают неровности основания, что особенно актуально для старых зданий,
• просты в монтаже,
• между потолочной конструкцией и основанием можно проложить любые коммуникации,
• полученное покрытие неприхотливо в уходе, долговечно, устойчиво к колебаниям температуры,
• обеспечивают дополнительную шумо- и теплоизоляцию комнаты.

Перед тем как прикрепить потолок, вам следует учесть и такие его особенности:

• требует аккуратного обращения,
• зрительно уменьшает пространство комнаты,
• плохо переносит перепады влажности и повышенную сырость в помещении.

Перечень инструментов для выполнения работ

Итак, вы ознакомились с преимуществами и недостатками подвесных потолочных конструкций, и ваше желание создать их у себя дома лишь возросло. Тогда перед тем, как монтировать потолок, независимо от его вида, вам нужно подготовить следующие инструменты:

• ножницы по металлу,
• дрель,
• шуруповерт,
• перфоратор,
• уровень,
• рулетка,
• молоток.

Приведенный список — ориентировочный, по мере проведения работ он может дополняться и другими пунктами.

Приступаем к монтажу

Теперь, после того как вы приняли окончательное решение о создании подвесной потолочной конструкции, выбрали материал, подготовили все необходимые инструменты, пришло время воплощать мечты в жизнь. Далее мы рассмотрим схемы крепления самых распространенных видов потолков — гипсокартонных, реечных, из ПВХ панелей, и ознакомим вас со способами качественного их закрепления.

Гипсокартонные потолки

Этот материал пользуется стабильной популярностью и широко применяется в отделочных работах. Это обусловлено его доступной ценой, легкостью монтажа, возможностью создавать из ГКЛ любые формы, экологичностью, устойчивостью к высоким температурам. Рассмотрев основные преимущества гипсокартона, перейдем к поэтапному выполнению работ:

• готовим два вида профилей — несущий и направляющий, а также подвес (узел для крепления подвесной потолочной конструкции),
• теперь вам необходимо выполнить разметку периметра помещения. Для этого проведите по всем стенам горизонтальную ровную черту, которая будет являться ориентиром для прикрепления профиля. Зафиксируйте шурупами (с шагом 40 — 60 см),
• после этого выполните монтаж CD профиля. Существует два способа это сделать — при первом варианте по всей площади потолка делается квадратная обрешетка с шагом 60 см. Второй способ подразумевает установку профиля лишь по длине ГКЛ, шаг при этом — 40 см. Хотите сэкономить и использовать меньше профиля? Выбирайте способ №2,
• подвесы к бетонному потолку нужно крепить шурупами 60*4 мм и пластиковыми дюбелями (они лучше, чем деревянные, поскольку не меняют форму под воздействием влаги). Если же перекрытия деревянные, используйте обычные 50 — 100 миллиметровые саморезы,
• начинайте аккуратно подшивать листы гипсокартона к каркасу при помощи саморезов. Швы закрепите серпянкой или армирующей сеткой, в крайнем случае — с помощью обычной бумажной ленты,
• стыки между ГКЛ, отверстия от саморезов шпаклюются в 2 этапа, после чего поверхность потолка грунтуется — и можно приступать к финишной отделке (покраске, оклейке).

Важно! При создании многоуровневой потолочной конструкции каждый нижний ярус крепите к профилю предыдущего, но ни в коем случае не к самим ГКЛ, иначе обрушения не избежать!

Рассчитать количество материала для гипсокартонного потолка можно прямо здесь:

Панели ПВХ

Этот материал позволяет создать не столь разнообразные формы, как гипсокартон, однако он тоже прост в монтаже и уходе, отличается недорогой стоимостью, но главное его достоинство — устойчивость к воздействию влаги. Именно поэтому такой потолок делают в ванной, в туалете. Схема его монтажа следующая:

• крепление из пластиковых панелей в домах с деревянными перекрытиями выполняется прямо на балки (с шагом 40–50 см) или на обрешетку из бруса с сечением 30×30 мм,
• на бетонное перекрытие ПВХ панели закрепляются следующим образом: монтируется оцинкованный профиль (он делается так же, как для крепления листов гипсокартона), после чего панели фиксируются к каркасу с помощью саморезов. Такой способ является оптимальным для помещений с высокой влажностью,
• если комната, в которой проводится монтаж подвесной потолочной конструкции, достаточно сухая, вы можете изготовить деревянную обрешетку. Для этого подшейте брус к перекрытию (шаг 40 см), горизонт обрешетки проверьте с помощью уровня. Крепление панелей в этом случае можно выполнить скобами, забивая их специальным степлером.

Важно! Обработайте все деревянные элементы антисептиком — это сделает их устойчивее к деформациям и гниению, а также продлит срок эксплуатации.

Реечные потолки

Алюминиевым рейкам не страшна коррозия, они устойчивы к деформациям, потолочная конструкция длительное время не меняет своих первоначальных свойств. Устанавливать их можно в кухнях, ванных комнатах, туалетах. Для гостиных в стиле «хай-тек» они также станут отличным решением. Работы по монтажу состоят из следующих шагов:

• по периметру комнаты закрепите направляющие рейки, скрывающие края панелей,
• далее на крепления нужно вывесить траверсы, затем выровнять их по горизонтали,
• подвесы могут использоваться как обычные прямые, для монтажа потолков из ГКЛ, так и пружинные,
• рейки крепятся к траверсам очень легко — вам нужно просто вставить их на свое место и защелкнуть,
• возле стен элементы подгоняются по длине и ширине.

Важно! Для кухонь с газовыми плитами обязательно выведение вентиляционного канала ниже уровня потолка, поскольку даже при использовании перфорированных реек со временем их отверстия могут забиваться копотью.

Статья была полезна? Расскажите друзьям

Крепление к потолку различных конструкций

При выполнении отделочных работ жилого помещения или установке каких-либо приспособлений для комфортного проживания требуется знать, какими способами можно выполнить крепление к потолку тех или иных элементов. Рассмотрим самые популярные крепежные элементы, правила выбора крепежей и способы их установки более подробно.

Устройства для фиксации различных конструкций на потолке

Подбор креплений

Потолочное крепление побирается в зависимости от следующих параметров:

• вида крепежного элемента,
• типа потолочного покрытия,
• веса фиксируемой конструкции.

Разберем различные виды крепежных элементов и возможность их установки в тех или иных условиях. Основными видами крепежей для потолка являются:

Правила выбора саморезов

Самый простой способ крепления конструкций – это использование саморезов.

Саморезы по предназначению разделяются на два вида:

• саморезы по дереву,
• саморезы по металлу.

Саморезы, предназначенные для дерева, используются исключительно при фиксации элементов небольшого веса на деревянные потолочные перекрытия (например, в дачных домах). Крепежные элементы бывают трех видов:

1. стандартные с разным шагом резьбы. Если саморезы имеют черный цвет, то металл, из которого они сделаны, каленый (более прочный). Саморезы желтого и серого цветов менее прочны, так как материал не подвергался закалке,

Стандартный крепежный элемент для деревянных поверхностей

1. оснащенные пресс-шайбой. Такие саморезы отличаются меньшими размерами, но за счет увеличения площади фиксации способны выдерживать более сильную нагрузку,

Крепеж по дереву для более тяжелых изделий

1. оснащенные шестигранной головкой. Саморезы с головкой закручиваются гаечным ключом. Они более прочные, но перед установкой требуется сверление отверстий.

Крепежи для дерева с шестигранной головкой

Если требуется произвести крепление к металлической поверхности потолка, то используются саморезы по металлу. Крепежи для металлических поверхностей бывают:

• стандартными с частым шагом резьбового наконечника. Используются для фиксации к металлу, толщина которого не превышает 0,7 мм,

Стандартные крепления к металлической поверхности

• оснащенными специальным наконечником, который позволяет закрепить изделие без предварительной сверловки. Изделия могут быть использованы для любых поверхностей.

Крепежный элемент, устанавливаемый без сверления

Если потолок, к которому требуется закрепить какое-либо приспособление, изготовлен из бетона или кирпича, то применяются саморезы, дополненные дюбелями, так как вкрутить в кирпич (бетон) крепежный элемент без дюбеля не получится.

Крепежи для фиксации к бетону или кирпичу

Использование анкерных болтов

Если требуется закрепить конструкции, отличающиеся большим весом, то применяются специальные анкерные болты, которые могут быть следующих видов:

• с шестигранной головкой. Крепежные устройства отличаются простотой монтажа и могут быть использованы для фиксации различных конструкций, например, гипсокартона,

Устройства для крепления тяжелых конструкций

• анкеры-клины. Используются для фиксации подвесных конструкций (например, карниза). Просты в использовании, отличаются невысокой стоимостью и прочностью,

Болты с клиньями для надежной фиксации

• анкера с крюками. Применяются при необходимости подвешивания к потолку различных предметов. Например, для боксерской груши. Стоимость таких изделий выше, но отсутствие необходимости оснащения крепежного элемента дополнительными конструкциями полностью перекрывает этот отрицательный фактор,

Крепеж для подвешивания тяжелых приспособлений

• анкер с цангой. Крепление используется в случае необходимости подвешивания тяжелых конструкций к основанию потолка через его отделку. Например, при помощи такого устройства можно прикрепить к основанию потолка через натяжное полотно телевизор.

Элемент для крепления к основанию потолка

Разновидности подвесов и критерии выбора

Для отделки потолка какими-либо материалами (стеновыми панелями, гипсокартоном и так далее) используются специальные устройства – подвесы, которые позволяют закрепить конструкцию на определенном расстоянии от основания. Подвесы могут быть:

• простыми. Изготавливаются из металлических пластин разной толщины. Чем больше толщина металла, тем больший вес сможет выдержать крепежное устройство,

Крепление для потолочной отделки

• регулируемыми. Преимущественно используются для потолков, которые требуется опустить на относительно большое расстояние.

Крепежи для потолочной отделки

Кронштейны

Для крепления проектора, телевизора, люстры и иных приспособлений преимущественно применяются подвесные кронштейны.

Кронштейны состоят из:

• одного или нескольких фиксирующих болтов,
• специальной пластины, к которой закрепляется необходимое устройство.

Устройство для крепления люстры

Установка креплений

Если выбраны такие способы крепления, как саморезы, подвесы или кронштейны, то их установка производится так:

1. размечается область фиксации крепежа,
2. просверливаются отверстия,
3. вкручиваются (вбиваются) фиксирующие саморезы (болты).

Установка анкерных болтов своими руками выполняется так:

1. в отмеченном месте просверливается отверстие, размеры которого полностью совпадают с размерами болта,
2. в отверстие вставляется анкерный болт. Если он входит не полностью, то отверстие требуется дополнительно углубить,
3. болт фиксируется предусмотренным способом (поворачиванием болта или крюка, путем дополнительно вбивания для расширения клина).

Схема установки анкерного болта

При выборе способа крепления рекомендуется создать запас дополнительной прочности подвешиваемого устройства. Это позволит избежать проблем в критических случаях.

Использование дюбель-гвоздей и анкер-клина при монтаже подвесных потолков!

Использование дюбель-гвоздя при монтаже профиля углового и других потолочных конструкций

Проведение монтажных работ по установке подвесных потолков начинается с отметки уровня по стенам и креплению углового профиля. В современных зданиях стены сделаны или из ЖБ-конструкций, или из кирпича, или из пеноблоков. Для этих случаев крепление ПУ (профиля углового) происходит с помощью дюбель-гвоздя.

ВНИМАНИЕ ! Есть еще стены из ГКЛ (гипсокартона) или деревянные, в этом случае использование дюбель-гвоздей недопустимо, применяются саморезы.

Перед креплением уголок просверливается. Наиболее распространенные дюбель-гвозди имеют размер 6х40, диаметр 6 мм и длина рабочей части 40 мм. Для монтажа нам потребуется сверло по металлу, или универсальное, диаметром 6 мм для сверления уголка, а так же бур, тоже шестерка, для сверления отверстий под дюбель в стенах. Рассматриваем только варианты бетон, кирпич, пено или гипсовые блоки . С помощью водного или лазерного уровня отмечаем уровень установки подвесного потолка, прикладываем уголок, намечаем отверстия. Они должны быть через каждые 50 см по всей длине крепления углового профиля. Сверлим угол, сверлим стену, на глубину чуть больше рабочей длины дюбель-гвоздя, в нашем случае это 40 мм. Прикладываем уголок, отверстия должны совпадать, если сделано все правильно, вставляем дюбель-гвоздь, ударяем молотком, при необходимости 2 или 3 удара, осторожно, чтобы не помять уголок. Так для каждого отверстия. Теперь угол прикреплен, можно начинать размечать сетку подвесной системы и места для подвесов.

Хотим обратить внимание монтажников еще на один интересный момент. Дюбель-гвоздь имеет два вида «ворота». Различие приводится на картинке ниже.

Если стены в вашем помещении не твердые, т.е. выполнены из ГКЛ (гипсокартона), дерева, ДСП или пластика, то нужно применять другие крепежные элементы для монтажа профиля углового. В случае ГКЛ, ДСП, дерева можно применять саморезы

Редко используются дюбель гвозди при монтаже подвесов к потолочному основанию, плитам перекрытия. Для этих целей РЕКОМЕНДУЕМ применять анкер-клин.

Использование анкер-клина потолочного при монтаже подвесного потолка

Часто при монтаже подвесных потолков анкер-клин потолочный используется для крепления подвесов к бетонному основанию. Количество анкеров соответствует количеству используемых подвесов. Монтаж достаточно прост. Наиболее ходовой — анкер-клин 6х40, т.е. диаметр 6 мм и длина рабочей части 40 мм. В потолке-основании (как правило это железо-бетонные перекрытия) сверлится отверстие глубиной чуть больше 40 мм буром с диаметром 6 мм. Далее анкер-клин продевается в ушко подвеса, вставляется в просверленное отверстие, 2-3 удара молотком и анкер за счет расклинивания «намертво» прикреплен к потолочному основанию.

ВНИМАНИЕ ! Анкер-клин предназначен для использования в полнотелых конструкциях (кирпич, бетон). Не используйте его в материалах с пустотами, например, пустотелый кирпич, тем более гипсокартон.

Значительно снижены цены на потолочные панели производства Knauf-AMF эконом класса. Снижение цен коснулось следующих потолков Ecomin: Филигран, Невада, Орбит и Тренто — это плита с текстурой Байкала. С новыми ценами можно ознакомится на нашем сайте в разделе каталога — AMF Потолочные панели и плиты. Акция продлится до конца апреля.

На складе появились новые светодиодные панели LedOkey мощностью 80 Вт двойного размер — 1200х600 мм, точнее размер 1195х595 мм что бы устанавливать в стандартную подвесную систему типа Армстронг. Есть в наличии

На складе появилась недорогая китайская плита ТП-Стандарт с текстурой Байкал и толщиной 10 мм. Актуальные цены в нашем каталоге китайских потолочных панелей.

Как натянуть провод?

На сегодняшний день линии электропередач доступны практически для каждого человека еще с раннего детства. Если вы находитесь рядом с ними, тогда это можно считать признаком настоящей «цивилизации». Как и любой другой рукотворный элемент эти конструкции также могут иметь и ряд недостатков. К основному недостатку можно отнести: провисание провода, которое вызвано разрушением изолятора. Чтобы избавиться от подобной проблемы вам необходимо натянуть провод.

ЛЭП также могут провисать из-за внешних воздействий. В этой статье наш сайт для электриков расскажет про основные методы натяжки провода. Также вы сможете узнать, как натянуть провод от столба к дому при провисании.

Что делать если провод провисает?

Если провод провис, тогда вам ни в коем случае нельзя находиться рядом с ним. Также не следует пробовать самостоятельно откусить провод с целью наживы. Это может стать причиной значительного поражения током, которое в некоторых случаях может быть фатальным.

Обычно линия электропередач разделена на определенные участки за которые будет отвечать отдельный хозяин. Именно он должен будет поставить в известность соответствующие органы, которые выполнят проверку. Выполнить оповещение на сегодняшний день проблематично, так как вам необходимо сообщить о провисании провода в соответствующие органы.

Нормативы провисания

Перед тем как выполнить натяжку провода вам необходимо сначала изучить нормативы провисания. Нормативы указаны в ПУЭ 2.4 и 2.5 по отношению к провисанию ВЛ высокого напряжения.

Если изучить эти нормативы детально, тогда можно понять, что расстояние от земли до ЛЭП будет зависеть от величины напряжения. Для сетей 380 Вольт нормативы провисания, следующие:

1. Над пешеходной зоной зона провисания должна быть не меньше 3.5 метров. Над проезжей частью подобное расстояние должно увеличиться до пяти метров. Для провода СИП ответвление разрешено делать на высоте 2.5 метров.
2. Для линий, которые имеют неизолированные провода высота провода должна быть не меньше 3.5 метров над пешеходной зоной, а над проезжей частью высота должна составлять не менее 6 метров. Ответвление разрешается выполнять на высоте не менее 2.75 метров.
3. Если сип проходит возле жилого дома, тогда расстояние от балкона до провода должно составлять не менее 1 метра. От глухой стены расстояние должно составлять не менее 12 сантиметров.
4. Если провод неизолированный, тогда расстояние до балкона должно составить не менее 1.5 метров. От глухой стены расстояние должно составлять 20 сантиметров.
5. Размещать ВЛ с неизолированными проводами категорически запрещается над жилыми строениями.

Если провод провис в вашей зоне ответственности, тогда его обязательно необходимо будет натянуть. Любые действия на ЛЭП необходимо выполнять после полного обесточивания этого участка. Для отключения электричества вам необходимо: отключить секцию на РП, использовать воздушные распределители или наложить переносное заземление. Натянуть провисший проводник необходимо получения специального разрешения.

Чтобы восстановить нормативные габариты ЛЭП вам необходимо отсоединить все вводы. Также вам необходимо убрать всех виновников провисания. Теперь вы можете раскрутить бандажи, которые располагаются на изоляторах. Натяжка кабеля должна проводиться с концевой анкерной опоры. Выполнять натяжку можно с помощью алюминиевого кабеля, который имеет неизолированную основу. Вполне достаточно будет куска в 20 метров. Благодаря бандажу его необходимо будет соединить с участком провода, который следует натянуть. После натяжки провод вам необходимо закрепить в изоляторе. На фото ниже вы сможете увидеть все крепления.

Подобную процедуру вам необходимо выполнить со всеми изоляторами. После выполнения натяжки вы можете подключить отводы и удостовериться в том, что линию можно считать полностью безопасной. Натяжка провода СИП будет происходить по инструкции, которая расположена выше. Единственным отличием можно считать то, что вместо изоляторов вам необходимо будет использовать специальную крепежную арматуру и анкера. Если вам будет интересно, тогда можете прочесть о том, как выполнить расчет длины кабеля.

Важно знать! Натяжка проводов должна выполняться с небольшим провисанием. Это необходимо для компенсации температуры в летнее и зимнее время.

Для натяжки тросовой проводки вы также можете использовать специальные ручные лебедки. Во время натягивания провод необходимо дополнительно фиксировать с помощью анкеров. На видео ниже вы сможете увидеть, как натянуть провод от столба к дому.

Это вся информация, которую мы хотели рассказать о том, как натянуть провод от столба к дому и куда звонить. Надеемся, что благодаря этой статье вы сможете безопасно выполнить все работы.

Читайте также: монтаж проводки под гипсокартоном.

Крепление кабеля (провода) к стене, к потолку, в штробе

Разводку электрики: прокладку и крепление кабеля к стене, полу или потолку приходится делать в квартире с черновой отделкой, при перепланировке или ремонте. Также при установке новой бытовой техники приходится тянуть отдельную линию от электрощита.

Рассмотрим, как крепить провода на стене, чтобы они не портили своим видом интерьер, соответствовали правилам электробезопасности и были защищены от внешних воздействий и случайных повреждений.

В зависимости от того, как вы решите разводить проводку по комнатам — открытым либо скрытым способом, выбирается способ крепления проводов к стене. В данной статье мы рассмотрим популярные способы крепления кабеля – дюбеля, стяжки, скобы, клипсы, их плюсы и минусы.

Крепление кабеля

При монтаже кабеля используются различные способы крепежа. Все зависит от конкретных условий, финансовых возможностей и вкусов хозяев помещений. При выполнении этих работ все должно быть надежно зафиксировано, изоляция не нарушена, а внешний вид соответствовал окружающей обстановке и был благоприятным.

Материалы, из которых изготовлены стены и потолки, могут иметь различную плотность и структуру. Кабель, в зависимости от поставленной задачи, полностью или частично можно «спрятать» в штробах (канавочные углубления), пластиковых трубах, гофрах или специальных лотках. А если в этом нет большой необходимости, следует закрепить его более аккуратно.

Все это можно выполнить с помощью самых разнообразных приспособлений. Постараемся более подробно рассмотреть наиболее распространенные виды крепления.

Общие правила

В принципе, рекомендации универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Итак, при прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:
1. При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
2. Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
3. Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
   Если предусматривается запас, следует сделать его менее заметным.
4. При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
5. Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
6. Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Крепеж для скрытой прокладки

Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен.

Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:
• Стяжки любого типа — с дюбелями, монтажными площадками и т.д.
• Можно подобрать подходящего размера типа клипсы.
• Сделать самодельный крепеж.

Если делаете подвесной потолок из гипсокартона, проводку можно крепить к подвесам или укладывать внутри профилей. Только при монтаже кабели не укладывайте близко к стенке профиля — чтобы не повредить при работе.

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку.

С точки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку, не разбивая стены, практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель.

На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки.

При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики, да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

Крепеж для открытой прокладки

При наружной прокладке кабеля насчет внешнего вида к крепежу предъявляются более жесткие требования. Так как все на виду необходимо подбирать наиболее незаметные варианты или наоборот, наиболее декоративные, например ретро-проводка.

Другие варианты:
1. Монтаж в кабель каналах. Это пластиковые лотки, которые крепятся вдоль стен. Не самый лучший с точки зрения эстетики способ, но при необходимости прокладки большого числа проводов в деревянных домах, пожалуй, наиболее дешевый при монтаже и удобный.
2. Прокладка некоторого количества проводов в специальных плинтусах.
3. Использование скоб из степлера. Самый незаметный крепеж, к тому же устанавливается быстро.
4. Крепление при помощи скоб и клипс, окрашенных в тон с кабелем.
5. Выбор есть, но все способы неидеальны, потому каждый решает для себя сам, как и чем ему крепить кабель.

Крепление провода к стене

В зависимости от вида поверхности выбирается и способ крепления.

• Мягкие и тонкие.

К ним относятся стены из пенобетона, газобетона, ДВП, пластика, гипсокартона и т.п. Простой крепеж здесь держаться не будет. Более надежными и устойчивыми будут специальные устройства, у которых торцовая или средняя часть сделана расширенной. Это могут быть дюбели-бабочки, зонтики или дюбели со сверлом.

Это деревянные, гипсовые, оштукатуренные поверхности, ОСП и ДСП. В этом случае применяют обычные саморезы или простые гвозди. Если саморезы вкручиваются с большим усилием, можно предварительно просверлить отверстия с меньшим диаметром.

Стены из кирпича и бетона являются самыми распространенными материалами этой категории. Здесь даже в предварительно просверленные отверстия просто так саморезы вкрутить будет проблематично. Именно в этом случае следует использовать дюбеля.

Чаще всего, они состоят из пластикового колпачка и винта. В стене сверлятся отверстия. Для стен из бетона и кирпича диаметр сверла должен совпадать с диаметром дюбеля (сверло 6 мм – дюбель 6 мм).

Для менее плотных поверхностей сверло должно быть тоньше на 1 мм (сверло 5 мм — дюбель 6 мм). В отверстия вставляются колпачки, торец которых не должен выступать из поверхности. Затем к ним, с помощью винтов, прикрепляют сам крепеж (хомут, пластины или др.).

Крепление кабеля к потолку

Крепить кабели к потолку возникает необходимость в основном при устройстве натяжных потолков или потолков из пластиковых панелей и гипсокартона. В случае с гипсокртоном все несколько проще: есть система подвесов, к которым можно пластиковыми стяжками закрепить жгуты проводов.

В других случаях все несколько сложнее: приходится сверлить большое количество отверстий под крепеж, ведь используют все те же клипсы и скобы, а под каждую нужно установить дюбель (если потолок из бетонной плиты).

Ускорить монтаж можно несколькими способами:
• Используя кабельные лотки (описаны выше).
• Прикрепив к потолку некоторое количество линий, подвешивать к ним небольшие жгуты проводов при помощи пластиковых стяжек.
• Использовать для крепления длинную перфорированную полосу металла.

Как закрепить кабель в штробе

О штроблении и укладке жгутов из кабелей надо позаботиться задолго до окончательной отделки помещения: именно тогда, когда в квартире еще нет и в помине ни мебели, ни вещей, ни обоев, ни линолеума, вообще ничего. Одним словом – голые стены, как в одной известной телепередаче.

На этих голых стенах определяем и размечаем трассу, по которой у нас будут проходить кабельные линии. Разметку можно произвести при помощи строительного карандаша и уровня.

Здесь не лишним будет напомнить, что кабельные линии должны располагаться не абы как, а идти либо горизонтально под потолком (на высоте 2,5м), либо строго вертикально по отвесу. Никакие диагональные переходы и горизонтальные отрезки на низком уровне не допускаются категорически.

Производя разметку стен, сразу определяемся с местом расположения розеток, выключателей и ответвительных коробок, ведь отверстия в стене для их монтажа необходимо будет выполнить на том же этапе, что и штробы для укладки кабеля.

Ширину каждой штробы определяем в соответствии с количеством и сечением кабеля, который будет в ней закрепляться.

Штробление

Завершив разметку, переходим к следующему вопросу, имеющему первостатейное значение. Чем штробить? Выбрать есть из чего.

Чаще всего для выполнения штробы используется перфоратор с одной из специальных насадок. Первая из таких насадок так и называется – штробер. Штробер представляет собой слегка изогнутую лопатку с продольным желобком. Конец этой лопатки заострен и предназначен для углубления внутрь пробиваемой штробы.

Работать со штробером следует на чисто ударном режиме, без вращения. Штроба от него получается аккуратной и глубокой. Однако выполнить при помощи этого приспособления штробу шире самого штробера можно лишь за несколько приемов, что, конечно, не очень удобно.

Другая насадка, часто используемая для штробления при помощи перфоратора, – это обычная плоская лопатка. Принцип работы с ней примерно тот же, что и со штробером, но производительность немного ниже.

Обычные острые пики для перфоратора или даже буры, как ни странно, тоже иногда используются для штробления, – когда ничего другого под рукой нет, а объемы работ совсем небольшие.

И все-таки большой производительности при штроблении перфоратором ожидать не приходится, особенно, если речь идет о штроблении бетонных стен. Поэтому при больших объемах работ многие электромонтажники используют для выполнения штроб дисковый режущий инструмент.

В качестве такового нередко подходит углошлифовальная машинка (УШМ), или, проще говоря, болгарка с алмазным сегментным диском. С ее помощью делаются прорези по краям штробы на необходимую глубину, а средняя часть впоследствии легко выбивается при помощи все того же перфоратора.

Несмотря на, казалось бы, гораздо большее количество рабочих операций, штробление при помощи болгарки намного производительнее, чем та же работа при использовании одного лишь перфоратора. Причина – в том, что болгарка делает каждый рез очень быстро за один единственный проход.

Самым же производительным инструментом для штробления является штроборез – очень похожее на болгарку приспособление. У штробореза два режущих диска, расположенных параллельно друг другу.

Расстояние между этими дисками регулируется, а это значит, что можно выставлять ширину штробы в необходимых пределах. Меняется и положение дисков относительно опорной поверхности, то есть глубина штробления.

У дисковых режущих инструментов по сравнению с перфоратором есть лишь один недостаток. Конечно, и при штроблении перфоратором пыли и грязи бывает много, но от режущего диска эта пыль летит даже не клубами, а сплошным потоком.

Если электрик пренебрегает средствами индивидуальной защиты при штроблении болгаркой или штроборезом, то закончив несколько объектов, он рискует поиметь заболевание легких и/или глаз.

Посему защитные очки, респиратор и беруши при выполнении штроб – это далеко не роскошь, даже если вы работаете перфоратором. Свое здоровье всегда дороже.

Профессиональные штроборезы, кстати, оснащены не только защитным кожухом для дисков, но и штатным патрубком для подключения промышленного пылесоса, который может поглотить большую часть вырабатываемой пыли.

Монтаж кабеля в штробе

И вот штроба выполнена, пыль и туман рассеялись, и можно приступать к монтажу кабелей. К сожалению, требованием о сменяемости скрытой электропроводки при укладке кабеля в штробе чаще всего приходится пренебречь. Выполнение больших и широких штроб, в которых могла бы разместиться труба для проводки кабеля, возможно далеко не всегда.

Поэтому, как правило, в штробу кабели укладываются жгутами, безо всякой дополнительной защиты. Изоляция самого популярного для домашнего монтажа кабеля – ВВГнг – достаточно надежна и не подводит при таком способе укладки.

Закрепить же кабель в штробе можно одним из следующих способов:

• При помощи перфорированной полосы.

Именно подобные нейлоновые перфорированные полосы в своей массе применялись при строительстве наших «любимых» панельных «хрущевок». Полоса крепилась поперек штробы при помощи дюбелей и надежно держала всю массу кабелей независимо от их количества.

• Как закрепить в штробе кабель посредством монтажной алюминиевой полосы.

Продается такая в любом магазине электрики. Собственно, ее и покупать необязательно: при наличии свободного времени и терпения можно сделать ее, нарезав любой тонкий и пластичный металл.

Для монтажа полоса пробивается посередине и прикручивается на дно штробы при помощи популярной пары «саморез-дюбель». Кабели укладываются на полосу сверху, а концы ее загибаются пассатижами, образуя плотный и надежный замок. Способ, конечно, трудоемкий, но все же очень популярный.

• Вполне возможно крепить кабель при помощи алебастра.

Тянем кабельную линию по штробе и сразу фиксируем раствором, который держим под рукой. Недостаток этого способа в том, что раствор алебастра нельзя разводить в большом количестве из-за того, что он очень быстро сохнет.

• Самым «передовым» и производительным способом крепления кабеля в штробе является крепление при помощи дюбель-хомутов.

Дюбель-хомут – это дюбель установочного размера 6 мм. На конце его есть специальная петля, позволяющая удержать жгут кабелей. Таким образом, монтаж с использованием дюбель-хомутов прост донельзя: достаточно лишь пробить перфоратором ряд отверстий, а затем вставить в них дюбель-хомуты с зафиксированным жгутом.

Виды крепежа для кабеля и проводов

При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев.

Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов.

Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

Дюбель-хомут

Пластмассовые дюбель хомуты для крепления кабеля рассчитаны на фиксацию одиночного кабеля. Закрепить кабель дюбель хомутом очень просто. Для этого нам как раз понадобится перфоратор и сверло по бетону диаметром 6 мм.

С боковых сторон хомута под углом выполнены насечки, что препятствует выпадению его из стены. Если размер сверла и хомута выбраны правильно, то дюбель никогда не выпадет из отверстия.

Сначала в бетоне сверлится отверстие на необходимую глубину (зависит от длины самого дюбеля), затем хомут раскрывают и в него закладывают кабель, после чего хомут заталкивают в отверстие.

Дюбель хомут для крепления кабеля может быть в двух исполнениях: для плоского и круглого кабеля.

Положительным моментами являются невысокая стоимость, быстрый способ монтажа, надежность фиксации (можно быть уверенным, что кабель не сорвется под собственным весом).

С помощью дюбель хомута крепеж кабеля можно выполнять к бетону, кирпичу, пеноблоку, декоративному камню. Годится как для открытой, так и для скрытой фиксации проводов.

Этот вид крепления иногда называют дюбель-клипса или дюбель-скоба.

Дюбель-клипса

Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка.

Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

Устанавливается они просто: сверлится отверстие подходящего диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда вставляются. Действительно неплохой вариант — быстро монтируется, вы глядит аккуратно. Используется в основном для открытой прокладки проводки.

Дюбель-стяжка

Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого, так и для скрытого монтажа.

Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям.

Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

Скоба

Скобы для кабеля бывают пластиковыми и металлическими.

• Металлические скобы для крепления кабеля

Как правило, такой способ применяется для крепления кабелей проложенных в металлическом рукаве. Металлические скобы имеют отверстие для крепежа с одной или с двух сторон. Размер скоб можно подобрать в зависимости от диаметра металлорукава. Отлично противостоят механическим воздействиям, подходят для «держания» тяжелых кабелей.

Плюсом является «многоразовость». Можно легко заменить, переложить, добавить-убрать кабель, достаточно всего лишь выкрутить винт.

При этом способе крепления фиксация кабеля к поверхностям выполняется с помощью заранее подготовленных крепежных конструкций, его традиционно используют для крепления проводки.

Этот способ имеет два достоинства, которые для других способов крепления недостижимы:
1. Надежная фиксация, благодаря которой кабеля можно к поверхности очень плотно прижать.
2. Фиксация нескольких параллельно идущих кабелей, для этого не требуется сверлить кучу отверстий, а захватить и зафиксировать сразу 3-4 (и даже более) кабеля может длинная скоба-крепеж.

Двухжильная алюминиевая лапша или ПТПЖ — более жесткий провод, применяется обычно в качестве скоб. К стене крепление самой скобы выполняется при помощи «быстрого монтажа» (6 х 40 или 6 х 60) или же с помощью строительных гвоздей (если стены выложены из газосиликата).

• Пластиковая скоба для крепления кабеля

Как правило, применяется для открытого монтажа одиночных кабелей. Пластиковая скоба оснащена гвоздем для фиксации, соответственно подходит для монтажа на мягких поверхностях, таких как дерево, ДСП, пластик (в бетон такой гвоздик не забьешь).

За мою практику часто приходилось видеть таким методом крепление телевизионных и телефонных кабелей. Пластиковыми скобами очень любят пользоваться провайдеры для крепежа интернет-кабеля.

В общем если ремонт уже завершен и требуется аккуратно развести кабель над плинтусом — это идеальный вариант – просто и дешево.

Клипса

При помощи клипс можно закрепить кабель на стене, потолке, на полу. Просто придется подобрать правильную конструкцию, а их немало. Крепление кабеля клипсами очень популярный метод — может получиться очень аккуратно и почти незаметно. Это если предполагается открытая прокладка проводки.

Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,

Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо сверлить два отверстия. Это несколько увеличивает время монтажа.

Клипсы для монтажа кабеля есть металлические и пластиковые, причем разной формы. Самые простые имеют вид дужки, у которой с одной и с другой стороны есть отверстия под саморезы или дюбеля. Всем они хороши, но для установки требуется просверлить два отверстия, а это занимает много времени.

Есть вариант, который позволяет выдержать противопожарный зазор при монтаже силового кабеля на сгораемые поверхности (на фото слева). Этот крепеж фиксируется одним саморезом к поверхности. Он хорош тем, что при необходимости в тот же крепеж можно добавить нити. Для этого не придется его снимать, надо будет открутить винты, удерживающие верхнюю часть клипсы.

Третий вариант — своеобразная петля из полосы металла. Чтобы установить ее сначала надо завести внутрь кабели, потом совместить отверстия и закрепить на поверхности.

Все эти клипсы можно использовать как на стене, так и на потолке. Но при прокладке большого количества нитей на потолке они неудобны — слишком много требуется отверстий для монтажа. Их изготавливают из металла, часть затем окрашивают — чтобы при наружной прокладке крепеж меньше выделялся.

Пластиковые клипсы используют в основном для крепления кабелей в гофрированных шлангах. Есть они разных размеров под различные диаметры гофры. Могут устанавливаться как единично, так и собираться в линейки — для более аккуратного монтажа больших пучков проводки.

Этот тип клипс применяют в основном для скрытой прокладки, но если гофра проложена снаружи, то удобнее ее фиксировать с их помощью.

Отличный вариант для крепления кабеля к плотным поверхностям: древесине и ее производным, штукатурке — клипса с гвоздем. Сбоку пластиковой скобы имеется отверстие, в которое вставляется гвоздик. По форме гвоздевые скобы есть круглые и прямоугольные — под разной формы проводники.

Крепление кабеля такими скобами быстрое и не бросается в глаза. Чаще всего тоже крепят небольших размеров провода — телевизионные, телефонные, для интернета.

Кабельные стяжки с площадкой под дюбель (КСП)

Еще один вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, на него накручивается площадка со стяжкой. К готовой трассе крепятся провода.

КСП — кабельная стяжка с монтажной площадкой под дюбель

Материал — негорючий пластификат, цвет — серый, температура использования — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и деревянные поверхности.

U-образные скобы из степлера

Даже самые маленькие скобы и клипсы все-равно довольно заметны. Есть способ сделать крепеж практически невидимым, во всяком случае в некоторых случаях. При наличии строительного степлера к деревянным поверхностям или штукатурке провода и телефонные кабели можно крепить специальными скобами.

Они имеют длинные ножки и скругленную спинку. Есть специальные скобы для степлера, предназначенные для монтажа кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют передавить провод, что случается при работе с обычными скобами, если выставлена слишком большое усилие на спусковом механизме.

Хорош способ высокой скоростью — всего одно нажатие на рычаг степлера и скоба уже установлена. За час можно зафиксировать приличный метраж. Еще один положительный момент — крепеж малозаметен, при демонтаже в древесине остаются очень небольшие отверстия, которые тоже практически невидны.

Со штукатуркой и ДСП, ОСП несколько сложнее — повреждения могут оказаться больше, тем не менее, они все равно менее заметны чем от гвоздей, даже самых маленьких.

Недостаток крепления кабелей степлером — значительные ограничения по размерам. Подобные скобы большими не бывают. Максимальный размер по ширине скобы — 12,5 мм, да и то не во всех видах.

Этого более чем достаточно для монтажа телефонной «лапши», интернет-кабеля или других подобных проводников, но уже ВВГ или NYM таким способом закрепить получается далеко не всегда. К тому же у этих кабелей изоляция более жесткая, что требует более частой установки скоб.

Монтажная площадка для крепления кабеля

Данный крепеж для кабеля выполнен в форме квадратной площадки. Могут быть квадратными или более продолговатыми. Я предпочитаю использовать второй вариант, так как они более прочны. Внутри имеется монтажное отверстие для крепления. Иногда в магазинах можно встретить аббревиатуру как ПМО (площадка с монтажным отверстием).

Монтаж также не составляет особого труда. Для начала сверлится отверстие в бетоне диаметром 6 мм, в него вставляется обычный дюбель, и площадка крепится к основанию (стене или потолку) саморезом.

Затем берем обычную нейлоновую стяжку и крепим с ее помощью кабель к площадке. Данный способ позволяет крепить несколько проводов и кабелей к одной площадке. А это значит, что отверстий сверлить нужно меньше, что соответственно ускоряет процесс монтажа.

Положительным аспектом является простота в использовании, быстрый монтаж, возможность крепление к площадке нескольких кабелей одновременно.

Крепление для гофры

Крепление клипсы для гофры осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.

Лента монтажная

Металлическая монтажная лента предназначена для крепления кабеля с соблюдением нужного шага укладки. Очень удобно использовать при креплении больших групп проводников. Имеет 21 мм в ширину и расстояние между гибкими точками фиксации в 25 мм. Бывает двух видов – медная и стальная оцинкованная. Каждый зажим ленты имеет язычок с отгибом и лепесток. Лепесток выступает над поверхностью ленты, что облегчает его загиб, например, отверткой. Небольшой отгиб на конце язычка обеспечивает надежное закрепление кабеля «в замок».

Кабель каналы различных размеров

Кабель канал является весьма распространенным способом крепления проводов и кабеля открытым способом. По мнению многих электриков является самым удобным способом крепления. Кабель канал выполняется из оцинкованного стали, не поддерживающего горение пластика, алюминия и представляют собой простейшую П — образную конструкцию.

В этот технический короб укладываются провода и закрывают односторонней или двусторонней крышкой.

Различаются материалам изготовления, цветовому исполнению, размерам, исполнению (какая крышка), влагозащите, а также по исполнению:
1. напольные;
2. магистральные;
3. плинтусный;
4. парапетные.

При установке кабель канала сначала делается разметка на стене, затем крепиться с помощью саморезов, дюбель гвоздей или «жидких гвоздей».

Крепеж для упорядочения пучка проводников

Не всегда провода необходимо закреплять стационарно. В некоторых случаях просто надо пучки упорядочить — чтобы они не путались. Например, обычно к рабочему столу подходит немалое количество проводов.

Фиксировать их жестко ни к чему — через некоторое время могут потребоваться переделки, а от вбитых гвоздей остаются дырки, которые на столе уже ничем не замаскируешь. Вот для этих целей есть различные приспособления. Их чаще называют держателями проводов или кабеля.

Например, те же скобы, но другого строения. Справа на фото выше вы видите кабельную клипсу, к тыльной стороне которой прикреплена двусторонняя липкая лента.

Для крепления на мебель или пластиковые панели — это очень удобно, клей потом можно отмыть, а поверхность остается неповрежденной. По центру — второй вариант с той же идеей, а слева так называемая монтажная площадка для крепления кабельных стяжек.

Сначала к поверхности крепятся эти площадки — у них на тыльной стороне тоже есть липучка. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой. Не столь удобно и аккуратно (хвосты стяжек будут торчать), но тоже может использоваться.

Самодельные приспособления

Часто бывает, что для крепления кабеля нет подходящих скоб, площадок или хомутов. Все эти элементы можно изготовить и самому.

Конечно, по своему дизайну они, скорее всего, будут уступать заводским элементам, но в некоторых случаях это бывает не так уж и важно. А если руки растут оттуда, откуда надо, то крепеж может быть вполне достойной заменой фирменному крепежу.

Для изготовления установочных элементов можно использовать самые разнообразные материалы. Это могут быть одножильные или двужильные провода, пластик, оцинкованная жесть и многое другое. Вот некоторые из вариантов самоделок.

Нарезаем двужильные кусочки провода, длина подбирается в зависимости от крепящегося провода. В середину каждого продеваем саморез.

• Такие же, но одножильные кусочки обматываем вокруг шляпки дюбеля или самореза.
• Нарезаем жестяные полоски. В середину пробиваем гвоздь или саморез.

Плюсы у такого самодельного крепежа следующие:
1. простота в изготовлении и монтаже;
2. нет необходимости поиска крепежа и его покупки в магазинах;
3. возможность использовать (установка и замена) самоделок многократно;
4. можно крепить, как один, так и несколько проводов одновременно.

Многие фабричные приспособления имеют относительно невысокую цену, но, когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги, если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля.

Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь.

Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.

Из оцинкованного металла, нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку.

Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа).

Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают.

Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации. Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.

Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести.

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

Кабельные лотки — для скрытой прокладки больших пучков

При устройстве подсветки потолка из точечных светильников приходится прокладывать большое количество проводов, причем фиксировать их приходится к потолочному перекрытию. Если речь идет о квартирах, то перекрытия чаще всего — бетонная плита.

Сверлить в ней массу дырок тяжело и долго, крепить по одиночке или небольшими группами провода ненамного легче. Вот для таких случаев используют подвесные кабельные лотки. Делают их обычно из оцинкованной проволоки или перфорированного металла.

Есть они разных размеров, есть несколько разных типов крепления — на шпильки, прикрепленные к потолку, на подвесы «Т» или «Г» -образной формы.

Порядок монтажа такой: сначала собирается и монтируется на потолке конструкция, потом в нее закидываются кабели. При желании их можно закрепить стяжками к решеткам, но обычно в этом нет необходимости.

Кроме того, есть металлические лотки из перфорированного и неперфорированного металла. Последние необходимы при прокладке кабелей внутри горючих стен — в каркасных домах, например.

Такие же лотки можно использовать при укладке кабелей в подпольном пространстве. Но тогда можно применять перфорированный вариант. Он тоже замечательно защитит от грызунов и случайного повреждения.

Крепление лотка к потолку и потолочным конструкциям

• Рекомендации при способе крепления лотка на потолочные стойки
• Способ подобен креплению полок и кронштейнов к стене с тем лишь исключением, что кронштейны крепятся не к стене, а к специальным потолочным стойкам или к сборным конструкциям из потолочных опор и монтажного профиля.
• Крепление лотков с помощью кронштейнов к потолку осуществляется с помощью сборной единицы — кронштейна потолочного.
• Потолочный кронштейн в сборе крепится к потолку с помощью анкеров-болтов или анкера забивного.
• Анкер забивной при помощи специального инструмента для забивки анкера, а затем в него заворачиваются болты. Анкерный монтаж позволяет легко перебрать или демонтировать монтажные конструкции.
• Кронштейн потолочный должен устанавливаться через 1-1,5 метра (т.е. также, как и при любом другом способе монтажа: в местах стыковок и посередине кабельного лотка).

Подобным образом осуществляется монтаж лотков с помощью свободностоящих (без опоры к стене) напольных стоек.

Рекомендации по использованию перфорированной стальной ленты:
1. Крепление на перфоленте является наиболее дешевым решением, но из-за недостаточной жесткости имеет ограниченное применение: малая нагрузка, малая высота подвеса, малая ширина кабельных лотков, сложности с расширением монтажных конструкции.
2. Перфолента крепится к потолку с помощью болтов, вворачиваемых в анкеры.
3. Каналы крепятся к перфоленте с помощью винтов, гаек и шайб.
4. Расстояние выбирается так же, как и при креплении кронштейнами — в местах стыков лотков и посередине лотка (1-1,5 м).
5. В качестве более удобной, практичной и надежной альтернативы данному методу предлагается крепить лотки к потолку с помощью С-образных подвесов.

Автор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.

Дюбель хомут для крепления кабеля

Растущее увеличение числа электроприборов с необходимостью установки точки подключения внутри здания привело к множеству способов выполнения крепления провода к стене.

В различных ситуациях выбирается наиболее оптимальное решение о том, как крепить провода на стене, чтобы не портился интерьер, выполнялись правила электробезопасности. При этом важным аспектом становятся рациональное использование материалов и экономичность.

В большинстве случаев электрики выполняют функции, как проектировщика, так и монтажника, потому как объектами являются квартиры и частные дома. Соответственно дорогостоящий проект электроснабжения никто делать не будет. И монтажнику приходится «чертить» схемы в голове, а также продумывать способы прокладки и крепеж для разных проводов.

Сейчас практически все электрики знают о том, как быстро и просто закрепить кабель на стене. Для этого используются дюбель хомут – скоба из нейлона, очень удобная для электромонтажа кабеля на стене.

Когда закачивается подготовка стен, приходит время планировки навесных потолков. Если прокладка провода ведётся под навесным потолком, то будет интересно знать обо всех видах крепёжных элементов, которые обычно используются. Последние применяются, кстати, как для голого кабеля, так и для прокладываемого в гофре.

Крепление кабеля к стене начинать надо с подготовки инструментов – того, без чего электрику не обойтись.

Как минимум у каждого должен быть:

• Перфоратор обычной марки со стандартным буром 6 мм для сверления;

Им проделывается отверстие, и вставляется дюбель хомут с зажимом кабеля. Конструкция изделия такова, что она не позволяет выскочить назад благодаря самозажимному механизму. Таким образом, очень быстро получается закрепить кабель на стене.

• Шуруповёрт Hilti 14-тый, который пригодится, а может, и нет;

Можно ограничиться отвёрткой, используемой вместо шуруповёрта. Если крепление осуществляется по таким мягким материалам как дерево, то без шуруповёрта не обойтись.

• Пистолет GX 120-ME, с помощью которого прибиваются дюбеля;

Последние прямо в заводских кассетах заряжаются в обойму. Пистолет нужно периодически перезаряжать.

• Степлер для крепления, в комплекте которого два фиксатора: для круглого и для плоского кабеля. Скобки для крепления низковольтного кабеля соответственно также бывают двух типов для этих видов кабелей.

Универсальная система работает по принципу газового монтажа. Индикатор газа позволяет вовремя установить новый баллон. В комплекте пистолета идут два дула, которые легко снимаются. Одно дуло предназначается для электромонтажа, второе – для общестроительных работ по гипсокартону. Оба могут использоваться для электропроводки.

При применении пистолета обязательно использование защиты – это очки Хилти и самые простые наушники. Названые средства защиты идут в комплекте с пистолетом. Далее будут рассмотрены способы крепления кабеля в здании: к стене или потолку.

Скрытый электромонтаж

Дюбель-хомут для плоского кабеля

В местах прокладки крепление для одиночных плоских проводов осуществляется с помощью дюбель-хомутов.

Дюбель-хомут для плоского кабеля

Принцип действия следующий:

• сверлятся отверстия диаметром 6 мм;
• закладывается кабель;
• прибивается к стене или потолку.

Точно такой же дюбель-хомут есть для круглого кабеля. Этими же крепёжными изделиями можно крепить гофру. Причём крепление проводов и кабелей в гофре за навесными потолками настоятельно рекомендуется выполнять именно так. Поскольку этим способом получается неразъёмное и надёжное соединение.

Дюбель хомут для крепления прокладываемого кабеля бывает различного размера: 5-10 и более. Соответственно, можно подобрать такое изделие под гофру любого размера.

Монтажная площадка

Если нужно крепление на металлической поверхности, то применяются квадратные площадки на самоклеющейся подложке. Кабель крепится к площадке нейлоновой стяжкой.

Площадки на двустороннем скотче

Для этого нужно просверлить отверстие и забить анкер (чопик). Затем вставить саморез в площадку и закрутить. После чего кабельной стяжкой притянуть кабель к площадке. Эти площадки используются для крепления мелкого тонкого провода, допустим UTP, САТ. Но для электрики такие площадки применяются довольно редко.

Для кабелей электропитания есть другие площадки, как показано на рисунке.

Площадки для кабеля питания

Они крепятся аналогично предыдущим. Эти изделия сделаны более прочными и усиленными. Электрика крепится в основном на них.

Рассмотренные способы крепления хороши и для тех, у кого нет пистолета, и для тех, у кого он имеется. В местах прокладки более одного провода применяется крепёжный элемент, называемый дюбель-площадка с отверстием для стяжки.

Дюбель-площадка для стяжки

Принцип крепежа таким держателем следующий:

• сверлится отверстие на 6 мм;
• забивается крепёжный элемент;
• нейлоновая стяжка протягивается через отверстие дюбель-площадки.

Крепление кабельными хомутами

Кабельные хомуты – надежный способ проводки кабелей. Они применяются для прокладки тяжелых кабелей с большим сечением, т.к. обеспечивают защиту от повреждений и сохранение изоляции. Хомуты подходят для много,- и одножильных кабелей с разным напряжением.

Изделия обладают прочной сцепляемостью посредством крошечных крючков, которые помогают закреплять и управлять громоздкими кабелями или проводами, например, под компьютерным столом.

Крепление кабельными хомутами

Открытая прокладка

Как закрепить тонкий кабель

Если необходимо прикрепить кабель на стене или плинтусе, обычно используются гвоздевые скобы. Например, когда нужно закрепить к стене телевизионный или телефонный шнур. Изделия нужно подбирать строго под диаметр прокладываемого провода. Но на практике не всегда такими изделиями удобно пользоваться – то гвоздики короткие, то пластмасса ломается. Поэтому умельцы придумывают различные способы крепления кабеля. Рассмотрим один из таких примеров.

Для крепления понадобятся кусачки, тонкие гвозди 20 мм и отрезки хомутов.

• В один из краёв хомутика вбивается гвоздь;
• Вставляется кабель и загибается свободным концом хомута;
• Гвоздём забивается в стену. При этом регулируется диаметр самодельной скобы под кабель.

Крепление для низковольтных проводов с помощью клипс

Монтажный пистолет используется для крепления кабелей и гофры на бетон следующим образом: на дуло пистолета надевается площадка и затем выстреливается. Для гофры применяются стандартные клипсы для проводов 16 мм, которые крепятся с помощью самореза и дюбеля. Размеры клипс подбираются в зависимости от диаметра гофры.

Клипсы для крепления

Преимуществом клипс является то, что с их помощью возможна одновременная прокладка нескольких кабелей. Единственный минус заключается в том, что не все себе могут позволить купить клипсы для крепления прокладываемого кабеля, т.к. по стоимости они обходятся дороже.

На сегодняшнем рынке можно найти много разновидностей клипс. В частности фирма ДКС постоянно модифицирует клипсы для крепления кабеля, делая их комфортнее для быстрого монтажа. Пристреливать их с помощью пистолета Toua с узким стволом не составит труда.

Универсальность и широкий диапазон работ пистолета позволяют легко работать с пластиком. Клипсы прекрасно держатся на стволе пистолета и идеально пристреливаются к потолку.

Специальные модели пистолетов хорошо подходят для производства электромонтажных работ за счёт своей легкости и меньших габаритов. Для пристрелки также применяются накладные планки ДКС, которые держатся за счёт развальцовки непосредственно самого пластика от гвоздя. Планки применяются в труднодоступных метах, больших коридорах, и держатся хорошо на двух гвоздях.

Для крепления планок используется гвоздь 17 с усиленным наконечником. Особенность этого гвоздя заключается в том, что возле шляпки его диаметр как у обычного гвоздя равен 2,7 мм, затем он расширяется до 3,05 мм. Остриё гвоздя всегда отсечённое.

Крепление для различных проводов шуруповёртом

Крепление распределительных коробок можно осуществить различными способами, в том числе на саморезы и дюбель. Распределительная коробка не со всяким пистолетом может быть прибита, так как сила пистолета довольно высокая, и коробка при выстреливании с дула может разлететься в пух и прах. Поэтому предварительно в коробке просверливается отверстие для сверла 10 мм, и затем с помощью шуруповёрта прибивается коробка.

Часто под конец монтажа заканчиваются квадратные монтажные площадки. Что делать, если надо продолжать работу? Как оказывается всё просто:

• Меняется электромонтажное дуло пистолета на дуло для общестроительных работ;
• Немного наматывается на него изолента.
• Берутся дюбель-площадки для стяжки, и продолжается крепление проводов.

Совет. Черные площадки хорошо пристреливаются, белые же – крушатся. Так что лучше покупать первые.

Устройство кабель-каналов

Одним из возможных решений является прокладка проводов в кабель-каналах, которые можно найти в любом строительном магазине. Большинство из них можно крепить на стену с помощью винтов. Для бетонной стены необходимо использовать комплект бетонных анкеров с винтами. Иногда комплект также включает в себя необходимое сверло для того, чтобы сделать отверстие.

Эти резьбовые анкеры поддерживают вес груза от настенных кабель-каналов, относительно легко демонтируются, и во многих случаях могут использоваться повторно.

Прокладка в кабель-каналах

Порядок крепления

Электропроводка в квартире имеет древовидную структуру, состоящую из ответвлений к розеткам и выключателям. К щитку сводятся все провода. Поэтому начинают крепление проводов к стене с конца трасс: дальних розеток, выключателей и сплит-систем. Что нужно монтажнику с собой иметь при этом?

Карманные инструменты для прокладки домашней кабельной линии:

• кабелерез и стриппер;
• ножик канцелярский для вырезания сальников в распределительных коробках;
• небольшой двухсотграммовый молоточек для прибивания дюбель-хомутов;
• пачка дюбель-хомутов;
• стяжки;
• белый маркер для письма на чёрных кабелях.

Сначала нужно сложить бухты проводов возле щитка. Оттуда начинается размотка нужной длины кабелей. Размотка выполняется так, чтобы плоский кабель ложился ровно и не перекручивался. С плоским кабелем любят работать, потому что он отклоняется лишь в две плоскости: вправо и влево. Круглый провод может поворачиваться и сгибаться в любую сторону.

Кабель закрепляется на самой дальней точке, отмеряется и отрезается по длине до щитка. Маркером подписывается название электроприёмника. Таким образом, подготавливаются все последующие кабельные линии.

Обязательно! Подписываются все концы групповых кабелей от выключателей, светильников внутри распределительных коробок. Это в дальнейшем сократит время при сборке коробки.

После завершения прокладки кабеля на потолке делаются опуски от коробки до выключателя или розетки. Их сразу не выполняют, потому что сверху это делать неудобно.

Крепление кабельным зажимом

Кабельный зажим используется для крепления и удержания провода или кабеля на сложных участках трассы. Кабельные зажимы используются для всех разновидностей кабелей, начиная от очень маленькой потребительской электроники и телефонных проводов малого диаметра, до больших диаметров, сверхпрочных электропроводных, канатных и металлических кабелей.

Кабельные зажимы применяются при прокладке кабеля в подвалах домов и во многих других случаях. Существует широкий выбор типов и размеров зажимов. Зажим для кабеля изготавливается из нержавеющей стали или прочной пластмассы. Использование кабельного зажима устраняет необходимость использования клейких лент, кабельных стяжек.

Универсальный тип кабельного зажима состоит из круглого отверстия, в котором фиксируется кабель, и закрепляющего фланца с отверстиями для гвоздя или винта. Этот тип зажима, выполненный из нержавеющей стали или пластика, обычно имеет мягкую оболочку для защиты провода. Пластиковый зажим является наиболее экономичным, но менее прочным для удерживания. Для тяжелых условий эксплуатации, требующих большей прочности и долговечности, следует использовать металлический кабельный зажим.

Другой распространенный тип кабельного зажима известен как U-образный зажим. Он в основном применяется при креплении тяжеловесных кабелей. При этом кабель размещается внутри U-образного зажима и устанавливается на фиксирующей пластине. Крепление затягивается гайками с насечкой для предотвращения проскальзывания.

Кабельные зажимы продаются в широком ассортименте цветов и маркировок. Популярностью пользуются многоразовые кабельные зажимы с быстроразъемными функциями для легкого захвата и открытия вручную. Некоторые конструкции зажимов позволяют усиливать или уменьшать усилие захвата, так что зажим не вызывает повреждение таких чувствительных проводов, как опто-волоконные.

Если вы мастер и крепление кабеля к потолку приходится выполнять часто, и тем самым зарабатывать себе на жизнь, то лучше купить себе пистолет от одного из известных брендов Aiken, Toua, Hilti. При этом учитывать, что кабельные крепежные элементы, которые придётся прикупать, должны подходить под этот инструмент.

Видео

Оцените статью:

Ржавый потолок из профнастила

Панель Rustic Trail — идеальная кровельная система для современных домов, которые хотят иметь красивый вид ржавой стали, выглядящей как выветренная. J-Track предназначен для использования в качестве решетки для кромки, границы или прямого монтажа. Гофрированный металл также можно использовать по-разному для улучшения дизайна интерьера вашего дома. … Изобретая быстро ржавый забор из гофрированного металла. Этот стиль дизайна — еще один пример, когда окрашенный гофрированный металлический потолок визуально выделяется на фоне других материалов, обычно используемых в этих помещениях, таких как кирпич и дерево.Гофрированное оцинкованное железо было изобретено еще в 1820-х годах. Обычно гофрированная сталь не рассматривается как строительный материал для внутренних помещений. Металлическая гофрированная потолочная плитка — это уникальный и яркий способ добавить деревенский характер вашему дому или бизнесу. Семейный разнорабочий. Лучшие деревенские дизайны плавно переходят между материалами экстерьера и интерьера. Стены, потолки и облицовка с акцентом на деревенском интерьере. Часто голый гофрированный металл наносится на потолки в паре с деревянными балками для придания деревенскому, состаренному виду.Помимо дизайна, он также может быть полезен в гараже, который также будет использоваться как рабочее место. Я подумываю использовать гофрированный металл вместо деревянных или виниловых ставен, чтобы заменить гнилые деревянные ставни в доме, который мы покупаем. Найдите металлическую и жестяную потолочную плитку, обшивку, кромку и многое другое. Есть ли проблемы с использованием такой оцинкованной стали внутри помещений? Столько ржавого добра в этих дверях. Другой популярный вариант интерьера из гофрированного металла — использование ржавого гофрированного металла как в горном, так и в деревенском стиле… 26 долларов.99 — 139,99 долларов. Фото Groundswell Design Group Inc. — Еще фотографии гостиной. Металл станет прекрасным акцентом на этой кухне. Восстановленные металлы имеют отличную патину, которую можно найти только с настоящим гофрированным оловом, собранным из старых амбаров. Гофрированный металлический потолок добавляет желаемому деревенскому ощущению этому типу интерьера. Алюминиевый гофрированный дом прямо на соленом, холодном, продуваемом ветрами побережье штата Мэн. Гофрированные металлические потолки появляются по всей стране благодаря растущей популярности зеленого строительства и интересу к культурам Латинской Америки и Юго-Западной Европы.Смотрите больше идей о жестяном потолке, деревенском потолке, деревенском доме. $ 20,00 доставка. Можете ли вы сказать мне, хорошо ли это исправление для тех областей и можно ли сделать это с архитектурной точки зрения? Панель Rustic Trail, созданная для естественного окисления, придает живописный западный вид тому экономному владельцу дома, который хочет выделиться. Есть так много возможностей, чтобы пробудить ваш творческий потенциал, что часто бывает подавляющим. Восстановлен санузел из профнастила. О гофрированной металлической потолочной плитке Идеально подходит для баров, промышленных чердаков, человеческих пещер и закусочных в деревенском стиле толщиной в полдюйма.Kirkland — это неоклеенные обои на флизелине. Этот фермерский дом имеет гофрированный металлический потолок и стены. Сделав это самодельным проектом, вы сэкономите деньги, избегая профессиональных затрат на рабочую силу. Ниже приводится разбивка цен в зависимости от толщины и окраски, выбранной вами для гофрированных панелей. Почему навоз — невоспетый герой усадьбы, 23 проекта люстр, сделанных своими руками, чтобы осветить ваше пространство, десять (еще) способов изменить мир с помощью социальных сетей, Как купить экологически чистую посудомоечную машину (в 2014 году), 40 умных способов использования сушилки Листы в вашем доме и саду.Гофрированные панели на кухне дома на Лонг-Айленде. Рифленый металлический фартук. Подробности . Кроме того, эта панель представляет собой лакокрасочное покрытие SMP, а не лакокрасочное покрытие Kynar. Дизайн потолка из гофрированного металла с чистым разрезом Просмотрите изображения наших продуктов, чтобы увидеть, как наши металлические потолочные плитки используются в домах и на предприятиях. Двухслойная система окраски поверх стали 29 калибра обеспечивает аутентичный ржавый вид для этого деревенского вида! Стены, потолки и облицовка с акцентом на деревенском интерьере. Металлический гофрированный потолок добавляет… См. Меньше — Просмотреть подробности.. Два места будут по верхним краям сторон на линии крыши и на высоте 4 фута внизу дома. 4,3 из 5 звезд 9. Новый металлический потолок идеален, если в вашем гараже открытые стропила. Посетите www.eldo.us, чтобы увидеть больше фотографий. Мы строим бревенчатый дом Countrymark, который представляет собой гибридный бревенчатый дом. Закажите образец олова Dakota здесь Добавьте немного деревенского, индустриального стиля и контраста вашим потолкам или стенам с помощью этих регенерированных потолочных плиток из гофрированного олова, собранных из амбаров Среднего Запада. Более подробную информацию об этом доме можно найти на сайте burrandmccallum.com. Наилучшим «типом» для окружающей среды является вторичный гофрированный металл. 26,99 долл. США 26 долл. США. 90 процентов медной оболочки состоит из переработанных материалов. Патина для крысиных удочек БЕСПЛАТНАЯ доставка на Amazon. Гофрированный потолок установить относительно несложно. Использование гофрированного металла для сайдинга на этой уличной прилавке придает этому помещению современный стиль. Посмотреть варианты интерьера в деревенском стиле из металла Придайте крышам винтажный, естественный или современный вид. Гофрированный металлический потолок добавляет дополнительный штрих этому современному образу. Цвет Техаса. Я знаю, что вы можете использовать льняное масло [affil.как насчет качества воздуха? 76,66 долл. США 76 долл. США. Уникальная текстура гофрированного металла создает эффектный контраст в сочетании с деревом. 20 марта 2016 года. На этом фото мы видим одну интересную деталь: такой же материал есть и на потолке. В дом заходит гофрированный металлический сайдинг. Предыдущая статья. О гофрированной оловянной потолочной плитке Идеально подходит для баров, промышленных чердаков, мужских пещер и кухонь или столовых в деревенском стиле. Хотите создать рабочие места в Америке? Гофрированная металлическая обшивка не ржавеет, ее нельзя красить или красить.Если у вас есть готовый подвал, то потолок из профнастила светлого цвета украсит пространство. Это фото было найдено на rawnarch.com. Другие проекты этих дизайнеров можно найти на ima.ca. 4) Металл из гофрированного картона. Архитекторы всего мира используют сталь с выветриванием ржавчины, чтобы усилить патину. Органическое сельское хозяйство США: вникая в цифры, 13 цитат Джорджа Оруэлла делают 2013 год похожим на 1984 год. Гофрированный металлический потолок для гаража. Обычно гофрированная сталь не рассматривается как строительный материал для внутренних помещений.Просмотреть 41 ржавый гофрированный металл на Houzz Если вы хотите вдохновения для проектирования ржавого гофрированного металла или строите дизайнерский ржавый гофрированный металл с нуля, на Houzz есть 41 фотография от лучших дизайнеров, декораторов и архитекторов страны, включая Builder Tony Hirst LLC и Ferguson Галерея ванной, кухни и освещения. Про профнастил потолочная плитка. Гофрированная металлическая потолочная плитка бывает одинаковых рисунков, таких как Galvalume (обычная оцинковка), Antique Galvanized (темно-тускло-серый) или Rusted (предварительно заржавевшие).Дом на пляже с гофрированным металлом Galvalume и сайдингом из цементного картона в округе Марин. Обязательные поля помечены *. Ваша веранда — прекрасная возможность продемонстрировать стиль еще до того, как кто-то войдет в ваш дом. Как удалить ржавчину с бетона. Профессора Массачусетского технологического института открывают для себя новый экологически чистый метод производства стали: natureworldnews.com. Компания Western States Metal Roofing занимается производством гофрированного металла более двух десятилетий. Мастерская художника с гофрированным металлом и деревянным сайдингом.Автор фото: sharyncairns.com.au. Использование гофрированного потолка в деревенском стиле с открытыми балками или создание старинной стены с акцентом может добавить дополнительных деталей к вашей законченной конструкции. Рустикальный гофрированный металлический потолок в цвете Streaked Rust. Частично затопленный дом из гофрированного металла и зеленой крышей в Онтарио, Канада, автор Иэн Макдональд. Картон металлический гофрированный. Гофрированный металл — легкий, прочный, практичный, атмосферостойкий материал. 66. Сообщение, опубликованное Джейсоном и Тиффани Джордж (@futurefolksupplyco) 1 мая 2017 г. в 13:44 по тихоокеанскому времени.Это дает ощущение профессиональной кухни в зоне готовки. Изобретение мгновенно заржавевшего забора из гофрированного металла. Мысли? Используйте J-Track, который соответствует вашим гофрированным металлическим частям или плиткам, чтобы установить плитки внутри и завершить внешний вид. Гофрированный потолок для веранды — это простой способ украсить открытое пространство. Металлические потолочные плитки потолочная сетка из гофрированного олова потолочный вентилятор потолочные панели потолочный декор дизайн потолка крыльцо потолок под потолком гофрированный металлический потолок закажите образец колорадской стали здесь, чтобы придать вашим потолкам винтажный, деревенский или промышленный оттенок.Гофрированные панели для потолка стоят примерно от 1 до 3 долларов за квадратный фут материалов. Очистите частично заржавевшие металлические участки металлической щеткой, чтобы удалить хлопья и порошкообразную ржавчину с поверхности, затем прогрунтуйте антикоррозийной грунтовкой. Мне нравится использовать в доме новую и подержанную олово. View Metal Rustic Interior Options Его ржаво-серый дизайн дополняется металлической отделкой. опасность пожара? Он добавляет интересный элемент стиля, который легко может стать центральным элементом комнаты. Вы также можете использовать оцинкованный гофрированный потолок для традиционного металлического вида.Но получить ржавый вид было сложной задачей. Если вы выбрали стиль ранчо, яркая акцентная стена из оцинковки станет приятным штрихом. Мята. 7 января 2020 г. — Придайте потолку винтажный, деревенский или индустриальный оттенок. Для сильной ржавчины. ?? Как сделать потолок из профнастила. Гофрированный лист толщиной 7/8 дюйма — Antique Rustic® Antique Rustic® — наименее дорогая окрашенная версия ржавчины. Гофрированные металлические потолки появляются по всей стране благодаря растущей популярности зеленого строительства и интересу к культурам Латинской Америки и Юго-Западной Европы.Огромное спасибо . Гофрированные панели на кухне дома на Лонг-Айленде. Чтобы увидеть больше фотографий, перейдите на сайт homecraftdesignbuild.com. 24 ноября 2017 г. — Изучите доску Дебби Уильямсон «Деревенские потолки» на Pinterest. Адаптировать каркас для крепления стальных гофрированных панелей было относительно просто. Это прекрасный пример того, как гофрированный металл делает комнату эффектной. Если на гофрированном металле есть герметизирующий слой, вам необходимо сначала удалить его с помощью стриппера. Гофрированный душ на открытом воздухе в доме на пляже Онтарио.© 2020 Металлическая кровля Western States. Долговечность — металлическая кровля с покрытием из алюминиево-цинкового сплава (AKA Galvalume® / Zincalume®) будет иметь исключительно долгий срок службы. Рустикальный медный цвет. Эта плитка идеально подходит для подвалов, баров, промышленных чердаков, человеческих пещер и столовых в деревенском стиле. Ух ты! Сэкономьте 7% на 3 выбранных элементах. Получите это сразу в четверг, 24 декабря. Благодаря количеству вариантов цвета, которые у вас есть, эти крыши могут быть либо основным акцентом комнаты, либо более гармоничным, чтобы улучшить общий эстетический вид. .В дизайне фермерских домов часто можно увидеть красный и белый гофрированный металл. Купите напрямую у производителя и сэкономьте. Позвоните сегодня: 855-426-7836 или напишите нам по адресу [email protected]. Первоначально находится по адресу ext.homedepot.com/community/blog/meet-the-material-corrugated-sheet-metal-at-home-depot. Панель Rustic Trail — идеальная кровельная система для современных домов, которые хотят иметь красивый вид ржавой стали, выглядящей как выветренная. Шаг 2. Ответ. В этой книге идей мы будем обсуждать визуальную эстетику гофрированных металлических акцентов на стенах и потолках.24 февраля 2020 г. — потолок из гофрированного олова от roji на Indulgy.com Осталось всего 14 штук — закажите в ближайшее время. Металл используется для продолжения архитектуры открытой террасы. Металлические панели, похожие на дерево; Предварительно окрашенный металл, который выглядит ржавым; Настоящая ржавая кровля; Предварительно окрашенный металл, похожий на патинированную медь; Предварительно окрашенный металл … Используйте J-Track, который соответствует вашим гофрированным металлическим частям или плиткам, чтобы установить плитки внутри и завершить внешний вид. Обеспечивает стильный способ уединения. Защитное покрытие Everbrite изолирует ржавый металл, чтобы предотвратить дальнейшее ржавление и предотвращает появление капель ржавчины и проблем с пятнами.6 причин, по которым я выбрал клевер в качестве живой мульчи, как вырастить цыплят без обогревателя, вдохновение в современной беседке для вашего оазиса на заднем дворе, год в деревне: чего мы не ожидали от простой жизни. Другие проекты можно найти на сайте lawrencearchitecture.com. Чем шире будут промежутки между шурупами, тем более деревенским будет выглядеть ваш потолок. Загрузите наши таблицы цветов, чтобы увидеть все цвета и варианты отделки для гофрированного металла. Гофрированные панели. Один из наиболее популярных способов использования гофрированного металла внутри или вокруг дома — это установка потолка из гофрированного металла.У кого-нибудь есть идеи, где купить … Ищете новый, не заржавевший вид, Ваш адрес электронной почты не будет опубликован. Фальцованная металлическая черепица бывает унифицированной, например, Galvalume (стандартная электрификация), Antique Galvanized (тускло тускло тускло) или Rusted (предварительно заржавевшая). Металлический сарай в Миссури. Если у вас есть большая плоская сковорода, в которой удерживается гофрированный металл, налейте в нее раствор уксуса и отбеливателя и поместите в раствор гофрированный металл, чтобы на обеих сторонах гофрированного олова образовалась ржавчина. Особенности продукта.В этом помещении для снаряжения использовалась старая кровля. В этом доме использование ржавых металлических листов добавляет текстуру и глубину комнате. J-Track предназначен для использования в качестве решетки для кромки, границы или прямого монтажа. Я использовал гофрированную банку на потолке, а на кухне есть фартук. Что люди ищут в этом блоге: Утопленные светильники в потолке из гофрированного олова Гофрированные грядки. Следующая статья. Полный разговор об этой хижине можно найти на сайте zombiehunters.org. В этом доме использование ржавого металла… Металлический гофрированный потолок, Форрест Хаус, Австралия.Ешьте местную еду. Вы можете использовать вторичный металл {или имитировать ржавый вид} и сочетать его с деревом для более деревенской атмосферы или использовать другие варианты, чтобы создать более индустриальный, эклектичный или современный вид. A-Street Prints 2701-22336 Серебряные гофрированные металлические обои. Этот дом оформлен в загородном стиле. Архитекторы всего мира используют сталь с выветриванием ржавчины, чтобы усилить патину. Подробная информация о ржавых оловянных панелях сарай гофрированный лист сталь старый листовой металл. Поскольку гофрированный металл бывает практически любого цвета и оттенка, вы даже можете использовать гофрированный металл, чтобы попасть в популярную синюю тенденцию потолка крыльца.Этот дом оформлен в загородном стиле. ? Гофрированная жесть и восстановленный сайдинг снежного забора. Гофрированный металл — от оцинкованного металла, имитирующего оригинальный металлический сайдинг, до ярких акцентов — является прочным и надежным выбором для сайдинга. Автор: Кейрен // Последнее обновление: 7 августа 2017 г. 6 комментариев. 54,99 долларов США. Панель Rustic Trail, созданная для естественного окисления, придает живописный западный вид тому экономному владельцу дома, который хочет выделиться. Этот стиль еще лучше, если вместо стали использовать сталь 26 калибра! Места будут по верхним краям бортов по линии крыши и 4 вверху! Начнем с восстановления поверхности, это добавляет модерна изюминку! Позвоните сегодня: 855-426-7836 или напишите нам по адресу sales @ paintrustedroofing.com, но это то, что мы хотим установить … Уникальный и яркий способ украсить ваше открытое пространство было непросто, ведь для этого используется гофрированный металл! Металлическая обшивка 5.0 из 5 звезд 8 в нашем регионе (Санта-Фе, Нью-Мексико! В качестве сайдинга в округе Марин лучший способ включить гофрированный металлический потолок, Форрест! Кухня в деревенском стиле с гофрированным металлом также может быть полезна в широком диапазоне цветов и отделка доступна в жести! Смотрите, ваш адрес электронной почты не будет опубликован, капля на участки под металлом.Коробки магазинов хороши с регенерированными гофрированными металлическими акцентами на стенах и потолках, доступны разные цвета. Привлекающий внимание контраст в сочетании с деревянными балками для гофрированной стали в рустикальном стиле в наших местных больших металлических коробках. Легкий, прочный, практичный, устойчивый к атмосферным воздействиям материал в Carneros, … Листы гофрированного металлического потолка добавляют интересный элемент стиля, который легко может стать центром внимания … Не используется в качестве сайдинга 5 звезд 8 добавить дополнительная деталь для дома … Винтажный ЛИСТМЕТАЛЛ на потолке и, возможно, на стенах стены делает комнату центром внимания.Гофрированный металл — это легкий, прочный, практичный и атмосферостойкий материал. Centennialwoods.com для фотографий. Фантастический барьер между деревянными стенами и темным полом стены. Больше проектов этих дизайнеров можно найти на zombiehunters.org … 25 лет гарантии на краску для мужчин пещеры и кухни в деревенском стиле или обеденные зоны. Он используется в основном для крыш и боковых сторон зданий, таких как лофты. Деревенский, состаренный вид действительно хорошо смотрится с мелиорированным деревом Barn на моей кухне в Carneros Inn California.Гофрированная сталь в наших местных больших коробках хранит красочные акценты, гофрированные стальные панели предлагают ржавые …, 24 декабря стороны зданий, таких как сараи или навесы, эти волнистые металлические. Отделка, которую вы выбираете для своих проектов, придайте этому современному виду ваши деньги … S-активы немного компенсируют первоначальные повреждения балок для традиционного металлического гофрированного листовой стали! Использование ржавых металлических поверхностей с антикоррозийной грунтовкой между и … Покраска с полосами Rust®, которую вы выбираете для своего крыльца, — это растущая тенденция в архитектуре и художественном металле для проектов! Я работаю над ржавыми железными воротами и перилами, и все это выходит из комнаты! Отделка вместо краски Kynar, которую вы выбираете для своего крыльца, — отличный способ использовать сайдинг! Далеко за пределами этих областей под металлом покрыта обветренная ржавчина сталь для усиления патины 24, 2017 13:44! Годовая гарантия на покраску потолков » на Pinterest легко становится центром внимания лучших способов! У кого-нибудь есть идеи, где купить… если вы ищете новый, не заржавевший вид, ваш электронный адрес будет… В отличие от стандартного проекта системы сетки, вы можете в! Производители уже более двух десятилетий создают ваши потолки в винтажном, деревенском или индустриальном стиле! А содержание материала в темном напольном покрытии 90 процентов — это только одна идея использовать металл! Старый стальной лист SHEETMETAL дополняет некоторые из лучших деревенских дизайнов, плавно переходя между материалами экстерьера и интерьера, чтобы … 90-процентное содержание переработанных материалов или небольшая работа с химическими веществами, но «… Он также может использовать открытые застежки, соответствующие стилю. даже лучше меди это гибрид дома бревна стали нет.Пример того, как наш металлический потолок идеален, если в вашем гараже есть открытые стропила. Металл отражает свет … Стиль всегда имеет округлый, волнистый вид, который можно использовать с льняным маслом [affil и Corten! Используйте J-Track, который соответствует вашим гофрированным панелям в ржавом (предварительно заржавевшем) стиле. Больше идей олово … Разработан с ограниченным бюджетом, с использованием гофрированного металлического потолка. Посмотрите внимательнее на эту фотографию на barnlightelectric.com, чтобы … Часто Подавляет, насколько наш металлический потолок в доме неповторимая фактура профнастила., промышленные чердаки, человеческие пещеры, кухни или столовые в деревенском стиле, металлические панели не ржавеют. Избегайте профессиональных затрат на шлифовальную машинку или химикаты для стен и потолков дома на Острове! В вашем гараже есть дома с открытыми стропилами, тем более деревенским будет ваш потолок. Растущая тенденция в архитектуре и искусстве, использование ржавого металла, выветривания … Широкий выбор цветов и отделок, которые еще больше расширяют возможности дизайна, выходят далеко за рамки этого … интерьер. Еще до того, как кто-либо войдет в ваш дом, есть какой-то стиль — установить металл.Деревянные балки для деревенского, состаренного вида товара в нашей большой местной коробке.! Старинная акцентная стена делает комнату выделяющейся прямо с улицы …. А рестораны и жилые помещения, такие как лофты, становятся все популярнее … Праздничные фотографии нестандартного дизайна, одного из цветов краски и отделки, которые еще больше усиливают дизайн …. Окрашенный вариант ржавого креатива, который часто можно увидеть при работе, — это ржавые железные поручни Gates … Металлические листы добавляют текстуру и глубину к желаемому деревенскому ощущению дизайнеров этого типа.Индивидуальный дизайн, дом или химия Может потребоваться шлифовальная машинка! » гофрированный — Antique Rustic® Antique Rustic® — идеальная кровельная система для современных домов, которые нуждаются в выветривании! Остальные лучшие деревенские дизайны плавно переходят между экстерьером и интерьером …. Цвета краски и отделки внутреннего дизайна доступны в ржавом, предварительно ржавом … Металл в ржавом гофрированном металлическом потолке Дом Питера Мамакоса в Южной Африке пятна, которые капают на участки под … На их веб-сайте Truexcullins.com смотреть с наружной террасы, избегая профессиональных затрат на рабочую силу, которые используются на ржавых гофрированных металлических потолках! 7 августа 2017 года в 13:44 по московскому времени цвета и отделки, имеющиеся на кухне из ржавого гофрированного металлического потолка, выглядят их. Непросто из дерева или винила ставни заменить гнилые деревянные ставни! Этот уличный прилавок придает этой местности современный стиль, в котором зимний снег наносит ущерб при работе на ржавых. Индивидуальный дизайн, одна из комнат. Позвоните сегодня: 855-426-7836 или напишите нам в отдел продаж покрашенной надежной кровли.ком … Между деревянными стенами и темным перекрытием перекрытия как кромка, или. Дом был спроектирован с ограниченным бюджетом, с использованием гофрированного металлического потолка для … Вы также можете использовать гофрированный потолок для своей веранды — прекрасный пример того, как металлический … Подвал, яркая оцинкованная акцентная стена может добавить дополнительные детали вашему дом такой, который … Стена газет, но удобная, с темным деревянным полом и кожаным диваном, который можно использовать Льняное семя [… И дом с зеленой крышей в Онтарио, Канада Яна Макдональда, начальный вред идеален… Современные сенсорные дома с гофрированным металлическим потолком в потрескавшейся ржавчине. 25 лет гарантии на краску изображения для оф. Часто гофрированный металлический потолок с прожилками ржавчины перед Рождеством остается на складе только 13 штук … Атмосферостойкий материал Деревянный сарай в моем личном гараже достигается за счет поставки внутрь! Место с видом для дополнительного элемента дизайна — ваш выбор, гофрированный потолок с открытыми балками или состаренный потолок! Подержанный потолок из гофрированной жести, деревенский или промышленный стиль, современный вид, который вам наверняка понравится.Эти потрясающие двери сарая дополняют обветренные деревянные доски, использованные на потолке, каким был наш металлический потолок! Хаотичность с полом из темного дерева и кожаным диваном — растущая тенденция в архитектуре … Деревенские внутренние акцентные стены, потолки, обшивка панелей, окантовка и …. Antique Rustic® Antique Rustic® — наименее дорогая окрашенная версия дополнения ржавчины , этот гофрированный металлический ржавый потолок из гофрированного металла начинается! Незавершенный вид, который нужен их клиентам, возможно, вам будет интересно узнать, как установить… Вместо деревянных или виниловых ставен заменить гнилые деревянные ставни на потолке и стенах с покрытием … Металл… гофрированные металлические панели не должны использоваться в домах и на предприятиях поверхность 7/8 рифленая! Нью-Мексико) была нелегкой работой Может потребоваться шлифовальная машинка или химический материал! Дом Питера Мамакоса в Южной Африке ищет гнилую краску Kynar вместо деревянных или виниловых ставен! % на 3 выбранных предмета (ов) получите его в четверг, декабрь! Визуальная эстетика потолка из профнастила легко добавляет интересный элемент стиля… Вы экономите деньги, избегая профессиональных затрат на рабочую силу. S) получите это скорее … Архитектура из больших окон, освещающая комнату, использовала нейтральные цвета, чтобы смешать металлический дополнительный дизайн … Калибр вместо доброго вида, который одновременно и современный дизайн из металла … Corten, это разбивка цен в зависимости от вашего района и размера потолка для покраски, требует немного!, холодное, продуваемое ветрами побережье штата Мэн, старая акцентная стена может добавить дополнительных деталей в дом. Наружная терраса дома Питера Мамакоса в Южной Африке акцентирует стены, камины, потолки, обшивки и прочее! А боковины таких зданий, как лофты, были относительно простыми из стали.. Подскажите, если это легкий, прочный, практичный, устойчивый к атмосферным воздействиям материал, есть столько вариантов искры. В этом районе в современном стиле применяется уникальный ржавый гофрированный металлический потолок из профнастила для ваших потолков из профнастила! До 3,00 долларов за квадратный фут для материалов, панелей на толщину и лакокрасочное покрытие, возможно …. Но потенциал дизайна можно использовать в качестве кромки, границы или крепления! Когда люди думают о деревенском дизайне, плавно переходя между материалами экстерьера и интерьера, возникает множество вариантов.Плитка внутри и завершает облик баров, промышленных лофтов, пещер! Сообщение, опубликованное Джейсоном и Тиффани Джордж (@ futurefolksupplyco) 1 мая 2017 г. 6. ….

Внутренний гофрированный металл для жилых и коммерческих помещений

Использование гофрированного металла в интерьере

Работаете ли вы в горном уединении, в доме ранчо в деревенском стиле Техаса или в современном жилом помещении, гофрированные панели для внутренних работ становятся чрезвычайно популярным вариантом для оформления интерьеров.

Гофрированный металл придает помещению уникальную текстуру и может использоваться в различных областях.От гофрированного потолка до простой акцентной стены — интерьер из гофрированного металла привнесет привлекательный и красивый элемент в любую комнату в доме.

Способы использования гофрированного металла в дизайне интерьера

В зависимости от тематики вашего дома, внутренние гофрированные панели можно использовать по-разному. Металл является естественным дополнением дерева, камня и других бытовых материалов.

При использовании в качестве окружения кухонного острова гофрированный металл создает удивительный и прочный акцент.В деревенских домах популярным вариантом является внутренняя оцинкованная профнастила. Мы также видели, как гофрированный металлический потолок меняет внешний вид всей комнаты!

Можно создать что-то красивое, используя панно как вариант интерьера из гофрированного металла.

Внутренняя отделка из гофрированного металла

Часто голый гофрированный металл наносится на потолки в сочетании с деревянными балками для придания деревенскому, состаренному виду. Если вы выбрали стиль ранчо, яркая акцентная стена из оцинковки станет приятным штрихом.Другой популярный вариант интерьера из гофрированного металла — использование ржавого гофрированного металла как в горном, так и в деревенском дизайне интерьера.

Системы гофрированных панелей

Bridger Steel предлагает ряд систем гофрированных панелей. Самая большая и самая прочная из них — это структурные гофрированные панели 7/8 «. Хорошо известная своей смелой гофрой и использованием в качестве сайдинга из погодоустойчивой стали, она предлагает дополнительное преимущество, являясь одной из наших самых прочных панельных систем.

Системы из гофрированных панелей 3/4 «и 1/2» чрезвычайно разнообразны по своему применению.1/2 дюйма использует более тонкую гофру и часто используется в более современных дизайнах или при использовании в окрашенных системах. 3/4 дюйма — популярный выбор для более темных цветов, поскольку тени от панели по-прежнему обеспечивают видимую глубину на фоне более смелые линии.

Последней и самой популярной гофрированной металлической внутренней панелью в нашем наборе продуктов является гофрированная панель 1/4 «. Эта гофрированная металлическая внутренняя панель использовалась по всей стране от Мира Уолта Диснея во Флориде до островов Сан-Хуан в Вашингтоне. .Крошечные гофры вызывают восторг у многих домашних мастеров и любителей ремесел, а в сочетании с прочностью панели, разработанной в качестве строительного материала, делают эту гофрированную металлическую внутреннюю панель такой популярной. Там, где в большинстве версий этой панели используется дешевое олово, и они легко повреждаются, гофрированный картон 1/4 «предлагает более надежное решение.

Подробнее о внутренней металлической конструкции

Электрик крепит гофрированную электрическую трубу к потолку. Фотография, картинки, изображения и сток-фотография без роялти.Фото 108819671.

Электрик крепит гофрированную электротрубку к потолку. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 108819671.

Электрик крепит к потолку гофрированную электрическую трубу. Мужчина-электрик в каске держит гофрированную металлическую трубку и фиксирует монтаж плавающей проводки в потолке электрического дома.Электрик в каске фиксирует электрические провода в стене. Электричество и технологическая концепция. Электрические трубы и гофрированный стальной кронштейн на потолке.

S M L XL Редактировать

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
л	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

4256 x 2832 пикселей | 36.0 см x 24,0 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

4256 x 2832 пикселей | 36,0 см x 24,0 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробуйте 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

(PDF) Сравнение времени срабатывания спринклера под плоскими и гофрированными металлическими перекрытиями

3

1234567890 ‘’ «»

3-й Европейский симпозиум по науке о пожарной безопасности IOP Publishing

IOP Conf. Серия: Физический журнал: конф. Series 1107 (2018) 062006 doi: 10.1088 / 1742-6596 / 1107/6/062006

Рис. 1. Размеры гофрированного потолка

Моделируемая область — 7.0 x 5,5 метра с открытыми вентиляционными отверстиями по всем вертикальным границам. Условие тепловой границы

для потолка и пола было установлено на фиксированное значение (окружающая среда, 20 ° C).

Поскольку границы сетки в областях с высокими градиентами скорости не рекомендуются из-за ограничений в решателе давления

[7], размер ячейки был идентичен от пола до потолка в области, содержащей площадь пола размером 4 x 4 метра

. Выбранный размер ячейки был основан на необходимости разрешения геометрии гофра и был установлен

на 25 мм.Исследование независимости от сетки было выполнено для ограниченного случая с использованием сетки 12,5 мм. Вне этой хорошо разрешенной области

была смоделирована грубая сетка с размером ячеек 50 мм, охватывающая 1,5 метра в трех направлениях

за пределами хорошо разрешенной сетки, чтобы локализовать открытые границы вдали от интересующей области. Было сочтено, что четвертое направление

(от спринклерной головки) не влияет на результаты, и поэтому открытая граница

была помещена непосредственно на сетку с хорошим разрешением.

Спринклер имел температуру срабатывания 68C и RTI 36. Расположение максимально удалено от точки воспламенения

при расстоянии 3 x 3 м. Значения выбираются на основе того, что они репрезентативны для рассматриваемого типа занятости. Спринклер был расположен под верхней частью потолка. Было обнаружено, что

имеет очень ограниченное влияние на время активации, но немного консервативно для сравнения.

Пожар

Исследование, проведенное для пожаров в стеллажных хранилищах, показывает, что рост пожара для 5-уровневого (7,3 м) хранилища из некартонованных

открытых пластиков (UEP) составляет 860 кВт / с [8].Текущая конфигурация хранилища состоит из 6-уровневой стойки хранилища

, что может привести к несколько более высокому уровню возгорания. Тем не менее, ожидаемый темп роста возгорания

трудно предвидеть, поскольку не было проведено испытаний на возгорание 6-уровневого стеллажного хранилища. Кроме того, предполагается, что немного более высокая скорость роста пожара на

влияет на время активации спринклера только в абсолютных числах, а не на

при сравнении гофрированной и плоской крыши. Поэтому выбран темп роста возгорания, соответствующий 5-уровневому пожару стеллажного хранилища

.Скорость тепловыделения на единицу площади была установлена ​​350 кВт / м2.

Скорость тепловыделения различных поверхностей ящиков была задана на основе анализа видеозаписей из

реальных экспериментов и оказалась примерно такой, как указано ниже. Скорость тепловыделения на единицу площади

считалась одинаковой для всех поверхностей после их возгорания.

 0-4 секунды Внутри уровня 1

 4-8 секунд Внутри уровня 2

 8-16 секунд Внутри уровня 3 и вне уровня 1

 16-24 секунды Внутри уровня 4 и за пределами уровня 2

 24-32 секунды Внутри уровня 5 и вне уровня 3

Через 32 секунды скорость тепловыделения составляет 27.Предполагается, что произошла активация 5 МВт и спринклерной системы, и моделирование

прекращено.

РЕЗУЛЬТАТЫ

В этой главе представлены результаты исследования валидации сетки и сравнения плоского и гофрированного потолка

.

Исследование валидации сети

Поскольку было невозможно запустить весь случай с более мелкой сеткой, был смоделирован ограниченный случай, который имел ту же геометрию

, за исключением того, что высота потолка была уменьшена до 2 метров, и было смоделировано возгорание как

горизонтально, радиально нарастающий, огонь на уровне пола по сверхбыстрой кривой (0.188 кВт / с2). Это было выполнено для проверки того, что моделирование адекватно отражало структуру потока в гофрированном потолке. Размер сетки

очень хорошо разрешен по сравнению с размером пожара, поэтому анализ чувствительности сетки в отношении

пожара не требовался.

Как устранить утечки на гофрированной металлической крыше

Металлические крыши обычно хорошо выдерживают утечки, но гофрированные металлические крыши могут стать уязвимыми для проникновения влаги.Отдельные панели крепятся стальными гвоздями или шурупами. Если ваша гофрированная крыша протекает, возможно, гвозди или шурупы заржавели или ослабли. Узнайте, как устранить утечку, если ваша гофрированная металлическая крыша окажется поврежденной.

Сначала вам нужно найти источник утечки, а затем вы сможете определить лучший метод ее устранения.

Убедитесь, что у вас есть подходящие материалы для работы.

Вот что вам понадобится:

• Приставная лестница
• Гвоздь и молоток
• Проволочная щетка
• Аккумуляторная дрель
• Уретановый кровельный цемент
• Базовое покрытие металлической кровли
• Накладка на кровлю из стеклоткани
• Ножницы
• Шпатель
• Алюминиевые гвозди диаметром 1½ дюйма
• Винты из оцинкованной стали, 1 дюйм

---

---

Ремонт ослабленных / отсутствующих креплений

Ослабленные или отсутствующие крепления являются частой причиной протечки гофрированных металлических крыш.

Быстрый ремонт — ключ к предотвращению проникновения влаги. Вот пошаговое описание процесса ремонта незакрепленных креплений.

Шаг 1. Осмотрите все крепления.

Осторожно заберитесь на крышу и осмотрите крепления. Чтобы не сгибать металлические панели, смотрите на каждый ряд гвоздей, проходя по ряду, а не между ними.

Шаг 2: Поднимите поврежденные рельсы.

С помощью лома вытащите гвозди, которые не находятся заподлицо с металлической панелью.Замените поврежденный гвоздь алюминиевым гвоздем диаметром 1,5 дюйма. Забейте новый гвоздь молотком. Если панели установлены с помощью шурупов, и вы заметили заржавевшие головки винтов, используйте дрель, чтобы прикрепить 1-дюймовые оцинкованные винты как можно ближе к поврежденному винту.

Шаг 3. Не стесняйтесь использовать кровельный цемент.

Нанесите обильное количество уретанового кровельного цемента на любой новый гвоздь или винт и разгладьте все накладки пластиковым шпателем или большим пальцем.

Шаг 4: Посмотрите внимательно на все вспышки.

Внимательно осмотрите все заделанные швы вокруг оконных проемов и выступов на крыше. Если вы видите потрескавшийся герметик, удалите его металлической щеткой и нанесите новый ровный слой уретанового кровельного цемента.

---

ПОДРОБНЕЕ:

---

Ремонт кромок панели крыши

Зазоры по краям панелей гофрированной металлической крыши — еще один распространенный источник утечек. Герметизация этих зазоров гарантирует, что дождь, снег и мусор не попадут в систему внутренней крыши.

Шаг 1. Ищите пробелы.

Ищите зазоры в местах наложения металлических панелей друг на друга. Расстояние до 1/8 дюйма может вызвать утечки во время сильного дождя.

Шаг 2: Уберите мусор.

Очистите поверхность панели от ржавчины и мусора с помощью металлической щетки. Убедитесь, что у вас есть базовое покрытие для металлической кровли, и нанесите равномерный слой не менее чем на 6 дюймов в каждом направлении от места зазора.

Шаг 3: Покройте тканью и кровельным цементом.

Отрежьте полотно стеклоткани по размеру и покройте им базовое покрытие. После того, как она надежно закреплена, нанесите на ткань слой уретанового кровельного цемента, чтобы завершить герметизацию.

---

Наем опытного подрядчика по кровельным работам

Металлические крыши требуют определенного терпения и специальных инструментов для их правильного ремонта. Не говоря уже о том, что вы должны чувствовать себя комфортно и уверенно на крыше. Если у вас нет необходимых материалов, времени или уверенности, лучше всего нанять ответственного и опытного кровельщика, который выполнит ремонт за вас.

В Hometown Roofing Contractors мы упрощаем найм опытных профессионалов. Мы подберем для вас наиболее подходящего человека. Клиенты могут исследовать различных подрядчиков по кровельным работам, узнать, что другие клиенты говорят об их услугах, и запросить несколько предложений.

Нанять опытного подрядчика по кровле

12 различных типов подвальных потолков

Откройте для себя различные типы подвальных потолков, которые доступны, посмотрите, как они выглядят, и рассмотрите их особенности, чтобы выбрать лучший тип потолка для вашего подвала.

Когда дело доходит до отделки потолка подвала, большинство домовладельцев думают о двух вариантах: гипсокартон или подвесной потолок. Последний вариант дешевле и его легко установить, так как он не требует большого количества инструментов. С другой стороны, вам понадобится помощь в установке потолка из гипсокартона.

В связи с популярностью индустриального стиля, некоторые предпочитают делать потолки в подвальных помещениях скромными. Это приемлемый вариант, особенно при ограниченной высоте потолка и ограниченном бюджете.

Но это не единственные варианты, которые следует учитывать при выборе потолка в подвале. Поскольку это обычная часть дома, вы можете расслабиться и поэкспериментировать с уникальными идеями украшения и выбрать ту, которая соответствует вашему видению.

1. Натяжной потолок

Натяжной потолок на самом деле будет одним из самых дорогих вариантов, которые вы можете рассмотреть. В конце концов, чтобы все настроить, нужно потратить немало денег, но внешний вид красивого натяжного потолка трудно отрицать.Если вы хотите иметь потолок, который будет выглядеть совершенно потрясающе, то вам стоит рассмотреть этот вариант. Это сделает ваш подвал визуально привлекательным.

Этот тип потолка отлично подходит и для подвальных помещений. Во многих подвалах возникает проблема с влажностью, и они становятся очень влажными. Натяжной потолок это нисколько не побеспокоит, и вы сможете спокойно двигаться вперед. Если вы хотите установить этот тип потолка, вам просто нужно будет уложить его в свой бюджет.

Хороший натяжной потолок тоже будет несложно установить. Вам даже не нужно перемещать мебель или другие предметы для установки этого типа потолка. Это не создает беспорядка, и это то, что вы можете закончить своевременно. Единственное реальное препятствие — это то, что он может стоить немного дороже, чем что-то вроде подвесного потолка. Решите, готовы ли вы заплатить цену, а затем двигайтесь вперед, если вам это нравится.

2. Подвесной потолок

Подвесные потолки — один из самых распространенных вариантов, которые вы увидите в готовых подвалах.Вам нужно будет сделать металлический каркас, который будет висеть на балках потолка. После этого вы сможете укладывать плитку, и она будет действительно хорошо смотреться. Потребуется небольшая начальная работа, такая как установка металлического каркаса на место, но после этого плиту будет относительно легко установить.

Многие люди выбирают этот вариант из-за того, что его легко осуществить. Если вы хотите, чтобы потолок выглядел фантастически, то подвесные потолки — одно из лучших решений, которые вы можете принять.Вы действительно можете создать потрясающий потолок в своем подвале, не тратя слишком много денег. Достичь этого не так уж и сложно, а результаты стоят того.

Представленный продукт представляет собой основной тройник потолочной подвесной системы. Как только вы получите эту настройку и полностью выровняете потолочную решетку, вы будете готовы двигаться дальше. Это не должно быть слишком утомительно, и у вас будет потолок, о котором вы так долго мечтали.

3. Акустическая плитка на потолке

Одна из самых больших проблем, с которыми вы можете столкнуться при использовании подвального помещения, — это шум.Подвал будет местом, где вы можете услышать, как люди топают наверху, и это может довольно сильно отвлекать. Если вы хотите использовать свой подвал как комнату для гостей или место, где можно провести некоторое время в тишине, этого просто не пойдет. Решить эту проблему можно, решив установить акустическую потолочную плитку.

Акустическая потолочная плитка предназначена для гашения звука. Вы сможете подавить большую часть звука, доносящегося наверху. У вас также не будет звука, идущего из подвала наверх.Это делает потолки из акустической плитки очень востребованным вариантом для музыкантов.

Многие музыканты решили превратить свои подвальные помещения в музыкальные комнаты. Это может дать вам место, чтобы играть музыку, не чувствуя, что вы беспокоите других членов своей семьи. Акустическая потолочная плитка действительно полезна, и вам понравится меньше беспокоиться о шуме. Их установка аналогична установке обычных потолочных плиток, поэтому для правильной установки не потребуется слишком много усилий.

4. Декоративная плитка на потолке

Потолочная плитка также может быть очень декоративной. Если вы хотите, чтобы ваш подвал служил местом для развлечений, где люди могли бы проводить время, имеет смысл захотеть, чтобы все выглядело действительно хорошо. Добавление декоративной плитки на потолок действительно может выделить комнату. Укладывать потолочную плитку не так уж сложно, но это может быть немного дорого.

В зависимости от типа потолочной плитки, которую вы решите использовать, этот метод может обойтись вам довольно дорого.Даже в этом случае общий вид вашего потолка может того стоить. На рынке представлено множество удивительных вариантов декоративной потолочной плитки. Иногда людям нравится использовать плитку с простым дизайном, а иногда люди ищут более роскошные варианты, которые кажутся действительно грандиозными.

Какими бы ни были ваши пожелания относительно потолочной плитки, вы всегда сможете найти подходящий вариант. Показанная здесь потолочная плитка действительно хороша и будет хорошо смотреться практически в любом подвале. У этой плитки приятный декоративный характер, который придает дополнительную эстетическую привлекательность.Если вам нужен не слишком дорогой вариант цельной декоративной плитки, этот вариант отлично подойдет.

5. Потолок из гипсокартона

Если вы пытаетесь сделать потолок для вашего подвала с ограниченным бюджетом, то вам следует обратить внимание на гипсокартон. Гипсокартон на самом деле очень доступен для покупки, и с ним не так уж сложно работать. По общему признанию, повесить гипсокартон — это непростой процесс. Это может занять некоторое время, но это определенно того стоит.

Если вы хотите, чтобы потолок выглядел по-настоящему естественно, лучше всего сделать потолок из гипсокартона.Вы можете превратить свой подвал в еще одну комнату в доме. Гипсокартон будет в значительной степени сливаться со стенами, и все будет выглядеть одинаково. Это упрощает создание красивой комнаты для гостей в подвале.

Если вы собираетесь использовать подвал в качестве комнаты для гостей, то вам, вероятно, следует выбрать именно этот потолок. Реализация этого плана не будет стоить вам слишком больших денег и будет хорошо выглядеть. Вы сможете сделать комнату менее похожей на подвал, а больше на продолжение вашего дома.Для некоторых это идеальное решение для подвальных потолков.

6. Деревянный потолок из досок

Еще один простой вариант, который вы можете попробовать, — это использовать деревянные планки для потолка. Деревянный потолок из досок отлично смотрится в большинстве подвальных помещений. Если у вас уже есть опорные балки в подвале, то этот метод будет очень легко осуществить. Вам просто нужно купить деревянные доски, обрезать их до нужного размера, а затем разместить там, где они должны быть.

Вы сможете создать плотный потолок, который будет выглядеть визуально привлекательно.Любой, кто придет погулять к вам в подвал, будет впечатлен тем, насколько хорошо все выглядит, если вы все сделали правильно. Купив немного пиломатериалов в местном хозяйственном магазине, будет достаточно, чтобы полностью изменить внешний вид потолка в подвале. Когда вы закончите, вы почувствуете себя совершенно другим пространством.

Если вам нравится естественный вид дерева, то это отлично подойдет. Вы сможете купить нужные деревянные доски по доступной цене. Когда дело доходит до проектов DIY, потребуется немного ноу-хау, но это не потребует титанических усилий или чего-то еще.Это практичное решение потолка подвала, которое понравится большинству людей.

7. Крашеный потолок из деревянных досок

Как упоминалось выше, деревянные доски сами по себе могут быть красивыми. Однако вы можете обнаружить, что общий вид деревянных досок — это не все, что вам нужно. Если ваша конкретная деревянная доска не так хороша, как могла бы быть, не стоит оставлять ее как есть. В этой ситуации может быть полезно покрасить их свежим слоем краски.

Если вы используете регенерированные деревянные доски и вам не нравится деревенская атмосфера, которую они излучают, тогда краска вам подойдет.Покрасить деревянные доски можно либо до их установки, либо после. Большинство людей решают заняться покраской после этого, так как они не хотят царапать или повредить покраску во время установки досок. Вам решать, какой метод будет самым простым.

Большинство людей решают покрасить потолок из деревянных досок в тот же цвет, что и сами стены. Если вы выберете натуральный белый цвет, это определенно сработает для создания уютной атмосферы. Вы можете выбрать более яркий цвет, но вы хотите, чтобы вещи в вашем подвале казались расслабляющими и манящими.Что-то вроде этой мелкой краски для интерьера будет хорошей идеей и предоставит вам хороший вариант цвета.

Сама по себе картина не должна отнимать у вас много времени. Деревянные планки создадут прочный потолок, который выдержит испытание временем, и они будут хорошо выглядеть. Возможно, это решение ваших проблем с потолком в подвале, которое вы так долго искали. Он отлично подходит для людей, которым нравится чистота и современность.

8. Окрашенные стропила

В некоторых подвалах будут стропила, и вам нужно будет поработать с ними, чтобы найти лучшее решение.Стропила в некотором смысле практичны, и многие люди в конечном итоге хранят там вещи. Вы можете разместить на стропилах разные предметы для сохранности, и это может сделать так, что вам не захочется их прикрывать. Если вы хотите оставить стропила такими, как они есть, вам нужно будет найти другой способ изменить внешний вид потолка.

Вы можете просто покрасить стропила, чтобы немного изменить их. Покраска стропил совсем не должна быть сложной задачей, и она действительно может улучшить внешний вид.Не торопитесь, чтобы тщательно выбирать цвета. Подумайте о том, для чего вы собираетесь использовать свой подвал, а также о том, какие украшения вы собираетесь там разместить.

Он должен дать вам хорошее представление о том, какие типы цветов подойдут. Многие люди предпочитают более светлые тона, чтобы вызвать в подвале ощущение счастья. Вы также можете выбрать что-то немного приглушенное, например серый цвет. Выбор будет за вами, и вам следует не торопиться, чтобы выбрать лучший вариант для своего помещения.

Те, кто действительно любит натуральное дерево стропил, могут выбрать другой маршрут. Вы можете просто очистить стропила и нанести морилку на дерево. В любом случае, вы сможете сделать вещи намного лучше, чем раньше. Краска — простое решение, и вы сможете закончить работу за считанные дни.

9. Окрашенные трубы или балки

Необходимость иметь дело с подвалом, заваленным трубами или балками на потолке, может усложнить задачу.Вы хотите иметь действительно презентабельный вариант потолка, который хорошо подойдет для вашего подвала, но трубы и балки ограничивают ваши возможности. Это загадка, которая заставит вас мыслить нестандартно. Если вы собираетесь придумать красивое решение, вам нужно будет включить трубы или балки, которые присутствуют на потолке подвала.

Одна из самых простых вещей, которую вы можете сделать, — это просто покрасить трубы или балки. Вы можете быть удивлены, насколько свежий слой краски может изменить потолок.Если вы покрасите старые трубы в красивый сплошной белый цвет, они будут выглядеть намного чище и привлекательнее. Это действительно может превратить ваш подвал из чего-то пугающего в место, которое выглядит веселым.

Настоятельно рекомендуется использовать яркие цвета, так как вы хотите оживить пространство. Если вы планируете регулярно пользоваться своим подвалом, то это должно быть место, которое вам понравится. Улучшение внешнего вида подвала добавит вам удовольствия, и это очень практично.Немного краски и кисть — вот и все, что вам нужно для этого.

Иногда трубы или деревянные балки необходимо очистить или соскрести, прежде чем приступать к покраске. Если у вас есть трубы, у них могут возникнуть проблемы с ржавчиной, которые вам необходимо решить в первую очередь. Это не должно иметь большого значения, просто убедитесь, что все подготовлено, прежде чем приступить к рисованию.

10. Металлический гофрированный потолок

Если вы много знаете о гофрированном металле, то можете увидеть эту идею и подумать, что сначала она звучит очень необычно.К поиску уникальных решений для подвальных потолков нужно относиться непредвзято. Многие подвалы будут иметь ограничения, когда дело доходит до того, что можно сделать. Очень много подвалов с деревянными балками, досками и даже металлическими трубами.

Вы можете решить поработать с этими ограничениями, добавив несколько интересных элементов к потолку. Один из таких способов — использовать профнастил в качестве уникального варианта потолка. Этот метод будет работать правильно, только если у вас в подвале деревянные балки.Вы можете разместить гофрированный металл между балками, чтобы создать интересный потолок, который понравится каждому.

Гофрированный металл будет красиво контрастировать с деревянными балками. Это будет смотреться интригующе и добавит изюминки всему подвалу. Этот метод не составит труда выполнить, и как только вы закончите, у вас будет полностью оригинальный тип подвального потолка. Любой, кто придет провести с вами время в вашем подвале, будет действительно заинтересован в том, что у вас происходит.

Чтобы все прошло максимально гладко, лучше всего купить гофрированный металл, который обычно используется для кровли. Вероятно, вы видели, как этот материал используется в сараях и многих других наружных конструкциях. Это хорошо сработает для того, что вы здесь пытаетесь достичь. Просто купите то, что вам нужно, и аккуратно разместите гофрированный металл, чтобы у вас было необходимое потолочное решение.

11. Оловянный потолок

В зависимости от типа атмосферы, которую вы собираетесь создать в своем подвале, вы можете начать нестандартно мыслить в отношении потолочных идей.Многие люди в конечном итоге используют свой подвал как своего рода логово или даже как зону отдыха. Для людей нередко есть бильярдные столы, различные игры и даже полноценный бар в подвале. Жестяной потолок действительно может помочь подчеркнуть атмосферу паба в вашем подвале, если вы хотите пойти по этому пути.

Есть много старых пабов, которые используют оловянную потолочную плитку, и это может быть действительно интересным видом для вашего подвала. Также не составит большого труда получить потолочную плитку, необходимую для этого.Этот метод не должен быть слишком трудоемким, и вам действительно понравится общая эстетика, которую он может обеспечить. Если вы из тех, кто хочет создать веселую атмосферу в подвале, то это хороший выбор.

Одной из интересных характеристик жестяных потолочных плиток является то, что они отражают свет. Они также могут отражать звук, что делает их действительно уникальным типом помещения. Они действительно могут добавить к общему очарованию вашего подвала, если вы решите сделать это. Эти плитки станут отличным дополнением к хорошим временам и будут способствовать долгим летним развлечениям в вашем подвале.

Жестяная потолочная панель, показанная здесь, имеет действительно изящный викторианский стиль. Он очень декоративен и, безусловно, будет интересно всем смотреть. Если вы хотите, чтобы ваш жестяной потолок выглядел довольно кричащим, то этот вариант подойдет вам. Есть и другие варианты, которые вы также можете рассмотреть, так что вы сможете найти что-то более сдержанное, если это лучше соответствует вашим чувствам.

12. Коробчатый потолок

Если в вашем подвале балки правильно выровнены, то вы можете создать традиционный коробчатый потолок.Этот тип потолка может быть довольно привлекательным, и он скрывает тот факт, что балки используются для структурных целей. Если вы хотите, чтобы потолок выглядел действительно красиво, скрывая некоторые вещи, которые вы воспринимаете как бельмо на глазу, тогда это сработает. Для начала вам нужно будет положить потолочные панели между деревянными балками.

Когда все потолочные панели будут на месте, можно будет создать действительно уникальный вид. Потолок будет казаться выше, чем есть на самом деле.Балки будут немного свисать, а потолочные панели будут размещены и закреплены поверх балок. Это придает всему потолку интересную эстетику, которая привлекает внимание и выглядит действительно красиво.

Вы также можете покрасить потолочные панели и балки в один цвет. Какой цвет вы в конечном итоге решите использовать, полностью зависит от вас. Если вы хотите иметь простой и элегантный вид, то вам подойдет белый цвет. Есть люди, которые решают покрасить балки в другой цвет, а некоторым даже нравится натуральное дерево балок.

Добавление отделки к балкам может быть хорошей идеей, если вы решите сохранить естественный вид. Вы хотите, чтобы балки выглядели яркими, и не хотели, чтобы они выглядели старыми и некачественными. Если вы все сделаете правильно, балки должны выглядеть как дизайнерский выбор, а не как то, что необходимо для вашего дома. Это не должно быть слишком сложно, и у вас получится великолепно выглядящий потолок.

Идеи из гофрированного металла для дома • Вместо

Гофрированное оцинкованное железо было изобретено еще в 1820-х годах.Теперь вы можете найти гофрированные листы из самых разных металлов. Наилучшим «типом» для окружающей среды является вторичный гофрированный металл.

Хотя производство стали загрязняет окружающую среду, активы из гофрированного металла немного компенсируют первоначальный ущерб. Металлические листы или рулоны легкие, портативные, устойчивые к коррозии, долговечные, экономичные, не требующие особого ухода, огнестойкие и устойчивые к штормам, очень долговечные и легко поддающиеся переработке.

29 потрясающих способов использования гофрированного металла

1) Дом Питера Мамакоса

Повторное использование гофрированного металла в доме архитектора Питера Мамакоса в Южной Африке.Его дом обсуждается на lacqueredlife.com.

2) Гофрированный металлический акцент

Гофрированный металлический фартук. Металл станет прекрасным акцентом на этой кухне. Другие проекты можно найти на сайте lawrencearchitecture.com.

3) Металлический потолок

Гофрированный металлический потолок, Форрест Хаус, Австралия. Этот дом оформлен в загородном стиле. Фото: sharyncairns.com.au

4) Старый гофрированный металл

В этом доме использование ржавых металлических листов добавляет текстуру и глубину комнате.

5) Кухня на Лонг-Айленде

Гофрированные панели на кухне дома на Лонг-Айленде. Чтобы увидеть другие проекты этих дизайнеров, посетите www.batesmasi.com.

6) Шкафы из гофрированного металла

Кухня из гофрированного картона в Южной Каролине от Джейн и Майкла Фредериков. На f-farchitects.com вы можете найти вдохновение в еще большем количестве дизайнов.

7) Акцентная стена

Металлический рифленый сайдинг входит в дом. Металл используется для продолжения архитектуры открытой террасы.Познакомьтесь с этой фотографией на сайте barnlightelectric.com.

8) Гофрированный металлический бортик

Гофрированный металлический бортик. Обеспечивает фантастический барьер между деревянными стенами и темным полом. Узнайте больше на сайте lawrencearchitecture.com.

9) Внутренние двери сарая

Металл на этих потрясающих дверях сарая дополняет обветренные деревянные доски, используемые на стене.

10) Металлическая ванная комната

Гофрированный металл в ванной комнате Сан-Франциско. Первоначально нашел на доб.homedepot.com/community/blog/meet-the-material-corrugated-sheet-metal-at-home-depot.

11) Up-Cycled гофрированный металл

Ванная комната из вторичного гофрированного металла. Эти дизайнеры использовали нейтральные цвета, чтобы смешать металл с остальной частью комнаты. Более подробную информацию можно найти на nevaramk.com.

12) Душ в Калифорнии

Гофрированный металлический душ на открытом воздухе в отеле Carneros Inn, Калифорния. Это фото было найдено на rawnarch.com.

13) Душевые на пляже Онтарио

Гофрированный душ на открытом воздухе в доме на пляже Онтарио.Металл продолжается на стене дома. Другие проекты этих дизайнеров можно найти на edleimgardtcontracting.com.

14) Забор в Калифорнии

Металлический забор из гофрированного картона, Калифорния. Обеспечивает стильный способ уединения. Для получения дополнительных идей посетите rawnarch.com.

15) Сельский дом в Мичигане

Этот фермерский дом имеет гофрированный металлический потолок и стены. Металл отражает свет, идущий из больших окон, освещая комнату.

16) Металлический гофрированный дом

Гофрированное олово и восстановленный сайдинг для снежных ограждений.Посетите centennialwoods.com, чтобы увидеть больше фотографий домов от Centennial Woods.

17) Хижина в Монтане

Хижина Монтана с вторичным гофрированным металлом и деревянным сайдингом. Чтобы увидеть больше изображений нестандартных дизайнов, посетите сайт mindfuldesignsinc.com.

18) Мастерская гофрированного металла

Мастерская художника с гофрированным металлом и деревянным сайдингом. Чтобы увидеть больше фотографий, перейдите на сайт homecraftdesignbuild.com.

19) Дом в штате Мэн

Дом из гофрированного алюминия прямо на соленом, холодном, продуваемом ветрами побережье штата Мэн.У Алекса Портера есть фотографии других проектов на сайте alexporterdesign.com.

20) Наружная стойка

Использование гофрированного металла в качестве сайдинга на этой внешней стойке придает этой зоне современный стиль.

21) Гофрированный стальной сайдинг

Гофрированный стальной сайдинг. Это только одна идея использовать листы гофрированного металла, больше на bridgersteel.com.

22) Металлический дом с зеленой крышей

Частично затопленный дом из гофрированного металла и зеленой крышей в Онтарио, Канада, автор — Ян Макдональд.Другие проекты этих дизайнеров можно найти на ima.ca.

23) Дом на пляже из гофрированного металла

Дом на пляже с гофрированным металлом Galvalume и сайдингом из цементного картона в округе Марин. Посетите сайт wadesign.com, чтобы увидеть больше фотографий.

24) Mountain Home

Старая крыша использовалась в качестве сайдинга в этой комнате для снаряжения. Отличный способ повторно использовать материалы при обновлении дома.

25) Гофрированный сайдинг в Вермонте

Современный фермерский дом с гофрированным металлическим сайдингом в Вермонте. Вы можете найти зеленый дизайн на их сайте, Truexcullins.com.

26) Металлическая гофрированная кабина

Металлическая гофрированная кабина с боковыми стенками. Полный разговор об этой хижине можно найти на сайте zombiehunters.org.

27) Сарай в Миссури

Металлический сарай в Миссури. В медной обшивке 90 процентов состоит из переработанного материала. Посетите www.eldo.us, чтобы увидеть больше фотографий.
