3 варианта установить подрозетник в перегородку из гипсокартона
Блог: Электрика
- Электрика
Вступление
Рассказывая об электропроводке в гипсокартоне, нельзя пропустить тему установки подрозетников для электрических розеток. В этой теме есть свои особенности, хитрости и три технологических варианта установить подрозетник в перегородку из гипсокартона.
Что такое подрозетник
Подрозетник это специальное электротехническое изделие, устанавливаемое в ограждающие конструкции помещений (стены, перегородки) для последующей удобной установки электрических розеток и выключателей.
Дополнительная задача подрозетников, защита конструкций от распространения пожаров при коротких замыканиях и прочих электрических аварий.
Второе или правильнее сказать, другое название подрозетников, монтажные коробки.
Говоря о технологиях установки подрозетников, нужно отметить, что эта технология может быть распространена на установку распределительных коробок электропроводки.
Подрозетники для гипсокартона
Для конструкций из гипсокартона выпускают специальные подрозетники, которые называются подрозетники для полых конструкций (стен). Вот их фото.
Как видите на фото, у них есть специальные прижимы (распоры, «уши), которые цепляются за гипсокартон перегородки при их распоре.
Важно! Все 3 технологических варианта установить подрозетник в перегородку в этой статье, используют подрозетники для полых стен.
На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона. Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона.
На этом фото, подрозетник для гипсокартона подготовлен для соединения в блок. В отличие от коробок для бетона, которые соединяются специальными выступами, для соединений коробок для гипсокартона нужны специальные соединители.
Также, в продаже есть готовые блоки для гипсокартона на несколько розеток.
Принцип установки подрозетников в гипсокартон
Для установки подрозетника в гипсокартон необходимо:
- Просверлить в гипсокартоне отверстие диаметром, совпадающим с установочным диаметром подрозетника, это 68 мм.
- Расстояние между центрами соседних подрозетников в блоке розеток — 71-72 мм;
- В устанавливаемом подрозетнике выломать перфорацию для завода кабелей проводки.
Важно! Технологическое время установки коробок, зависит от выбранного варианта установить подрозетник в перегородку.
3 варианта установить подрозетник в перегородку
Вариант 1. Классический
Это вариант подходит для перегородок со звукоизоляцией. Смотрим рисунок.
В этом варианте, не используются никакие дополнительные способы фиксации монтажной коробки, кроме технологических распоров самой коробки.
- В готовой перегородке сверлятся отверстия. Они не должны попадать на стойки и перемычки каркаса. Разметка отверстий производится строго по горизонтали;
- Перед установкой распоры ослабляют;
- В коробке ломается перфорация и в коробку заводят кабели электропроводки;
- Коробка вставляется в сделанное отверстие;
- Винты распоров закручиваются;
- Конец кабелей подрезается на 15 см.
Читать статью: Как установить розетку на гипоскартон
Вариант 2. На этапе монтажа
На этапе монтажа листов перегородки можно дополнительно закрепить и защитить подрозетники слоем алебастры. Смотрим рисунок.
Данный вариант монтажа подходит для конструкций без звукоизоляции, на этапе монтажа листов гипсокартона, когда зашита только одна сторона перегородки.
Вариант 3. Защищенный
Для дополнительной защиты подрозетников, используют вариант установки подрозетника в короб из полос ГКЛ. В перегородке делают короб из кусков гипсокартонных листов размером 10 на 10 см.
Не могу комментировать это способ монтажа, потому что на практике ни разу не встречал.
Читать статью: Как быстро установить выключатель на гипсокартон
Вариант 4. Не стандартный
Что делать, когда перегородка гипсокартона уже стоит, а у вас нет подрозетников для полых конструкций? Но есть монтажные коробки для бетона.
- Собираете блок из подрозетников и делаете разметку на гипсократоне в виде прямоугольника с размерами собранного блока;
- Выпиливаете прямоугольное отверстие в гипсокартоне;
- В полость перегородки, вокруг отверстия, враспор, запихиваете газеты, образуя своеобразный короб 100 на 100 мм;
- Устанавливаете блок подрозетников на гипсовый раствор, как в обычной стене. Раствор должен занять всю полость сделанного из газет короба;
- Фасад подрозетников заделывается фугенфюллером или Ротбандом, далее шпаклюется вместе со всей стеной.
Вывод
Последний способ был, конечно, авариным, но демонстративно показывающим, что в работе с гипсократоном можно проявлять не традиционные методы работы.
И все-таки, лучше в работе придерживаться технологий поддерживаемых производителя ми гипсократона.
©Gipsokart.ru
Еще статьи
- 3 варианта установить подрозетник в перегородку из гипсокартона
- Гофра под гипсокартон
- Кабели не поддерживающие горение для электропроводки в гипсокартоне
- Как быстро установить выключатель на гипсокартон
- Как правильно проложить проводку в перегородке из гипсокартона
- Как установить розетку на гипсокартон
- Подрозетник для гкл — выбор, размеры, цена, установка подрозетника на гипсокартон
- Сменяемая электропроводка в гипсокартоне
- Электропроводка под гипсокартоном
- Электротехническое оборудование для гипсокартона
Похожие статьи
Выбор и установка люстры на подвесной потолок
Характеристики и применение провода СИП 2
Подрозетник для гкл — выбор, размеры, цена, установка п. ..
Гофра под гипсокартон
Электротехническое оборудование для гипсокартона
Кабели не поддерживающие горение для электропроводки в …
Где используют электрический кабель КГ 4 на 6
Keywords:
электрика
Joomla SEF URLs by Artio
Поиск по сайту
Перегородки Гипсокартон
- 3 варианта установить подрозетник в перегородку из гипсокартона
- Варианты крепления труб в гипсокартонной конструкции
- Водопровод в гипсокартонных конструкциях
- Высокие гипсокартонные перегородки
- Гофра под гипсокартон
Отделка гипсокартона
- Выбор шпаклевки для гипсокартона
- Как уложить керамогранит на гипсокартон
- Как штукатурить гипсокартон
- Какой краской покрасить гипсокартон?
- Натяжные потолки и гипсокартонные конструкции
Список материалов этой категории
- 3 варианта установить подрозетник в перегородку из гипсокартона
- Гофра под гипсокартон
- Кабели не поддерживающие горение для электропроводки в гипсокартоне
- Как быстро установить выключатель на гипсокартон
- Как правильно проложить проводку в перегородке из гипсокартона
- Как установить розетку на гипсокартон
- Подрозетник для гкл — выбор, размеры, цена, установка подрозетника на гипсокартон
Популярные статьи
- org/Article»>
Крепление к гипсокартону тяжелых предметов
- Как соединять профили для гипсокартона
- Углы в конструкции из гипсокартона
- Как сделать дверной проем в перегородке из гипсокартона
- Дюбеля ПГП плит и блоков
- Межкомнатная перегородка из гипсокартона с дверью
- Как уложить керамогранит на гипсокартон
- Установка двери в перегородку из гипсокартона: подробное описание работ org/Article»> Установка раковины на гипсокартон тремя способами
- 3 варианта установить подрозетник в перегородку из гипсокартона
Потолки Гипсокартон
- Выбор и установка люстры на подвесной потолок
- Каркас подвесного потока с одноуровневыми соединителями
- Отделка гипсокартоном мансард
- Подвесной потолок на прямых подвесах
- Подвесной потолок с двухуровневым каркасом
Инструменты для гипсокартона
- Выгодно купить инструмент оптом и в розницу
- Крепеж для конструкций из гипсокартона
- Ручной инструмент для работ по гипсокартону
- Уплотнительная лента Дихтунгсбанд
- Установки для бурения бетона
- Чем отличается аккумуляторная отвертка для гипсокартона
- Электрический инструмент для гипсокартонных работ
Арки
- Арка из гипсокартона, три варианта конструкций
- Арочный гипсокартон Кнауф
- Виды арок из гипсокартона
- Гибкий гипсокартон Гипрок
- Дверная арка из гипсокартона
Пользователю
Как установить розетку в гипсокартон своими руками
- Статья
- Видео
На сегодняшний день обшивка стен листами ГКЛ используется очень часто. Это удобно, т.к. все неровности несущих стен и перегородок тщательно скрываются за каркасом из профилей и гипса. Самому установить розетку в гипсокартон совсем не сложно, даже если Вы чайник в электрике. Далее мы расскажем все нюансы монтажа своими руками, а также предоставим наглядную видео инструкцию и фото примеры каждого этапа установки.
- Шаг 1 – Подготовительные работы
- Шаг 2 – Штробление гипса
- Шаг 3 – Крепление подрозетника
- Шаг 4 – Подключение проводов
Шаг 1 – Подготовительные работы
Для начала Вы должны подготовить все инструменты и материалы для крепления розетки в гипсокартоне. Чтобы самостоятельно установить изделие, у Вас должны быть:
- Дрель со специальной фрезой (коронкой) для того чтобы сделать отверстие в гипсовой стене. Диаметр коронки должен быть 68 мм – стандартный размер подрозетника для установки в гипсе.
- Строительный уровень и маркер для разметки отверстий.
- Индикаторная отвертка для проверки напряжения в сети.
- Фигурная отвертка для того, чтобы крепить пластиковый стакан, подключить провода и собственно установить розетку в гипсокартонной стене.
Обращаем Ваше внимание на то, что инструкцию по монтажу изделия в гипсокартоне мы предоставим с того момента, как будет разведена электропроводка по всем комнатам и в то же время все стены будут зашиты листами ГКЛ. Подробнее узнать об основных электромонтажных работах Вы можете в статье – как провести электропроводку в доме!
Шаг 2 – Штробление гипса

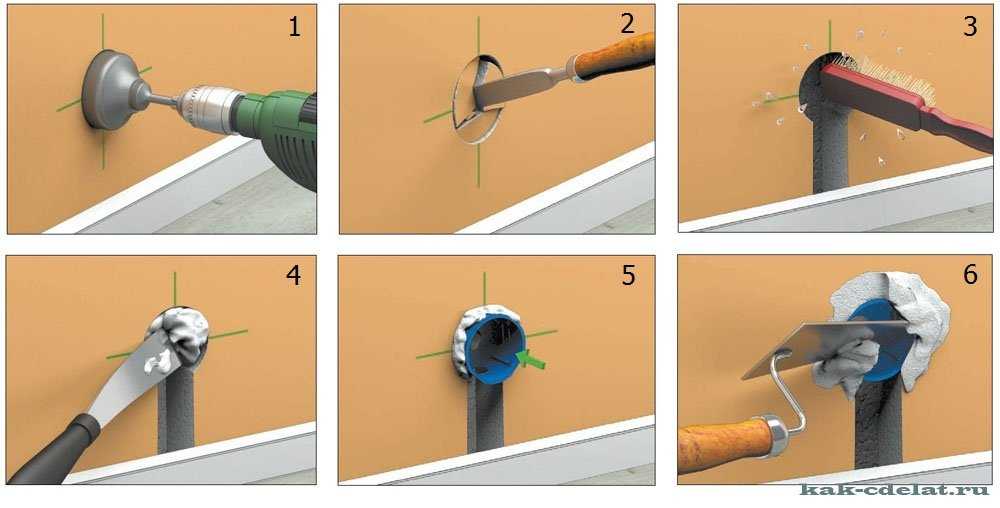

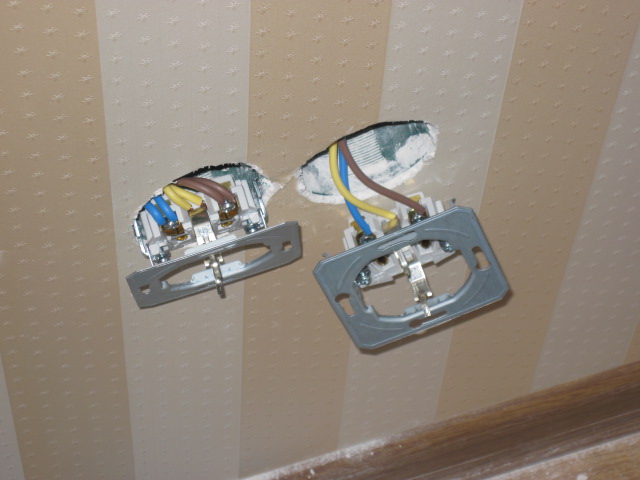

Итак, переходим ближе к основному процессу. Сначала согласно схеме электропроводки Вы должны определить, где нужно врезать отверстие под установку розетки в гипсокартонной перегородке. В выбранном месте поставьте маркером крестик на гипсокартоне, который будет центром будущего отверстия. Если Вы решили установить блок розеток в гипсовой стене (сразу несколько штук), нужно в ряд сделать несколько круглых штроб. Кстати высота установки розеток не нормируется ГОСТом либо правилами ПУЭ, поэтому можете разместить «электрическую точку» где Вам угодно. Для этого используйте строительный уровень и одно простое правило – расстояние между центрами должно быть 72 мм, как показано на фото ниже. Сделав разметку можно переходить к штроблению листа ГКЛ.

Тут ничего сложного нет – установите сверло коронки по центру крестика и аккуратно сверлите гипс. Вся технология врезки подробно рассмотрена на видео примере, с которым мы и рекомендуем Вам ознакомиться.
Обзор возможных ошибок и советы по монтажу
Шаг 3 – Крепление подрозетника
Правильно закрепить подрозетник в гипсокартоне совсем не сложно. Как Вы видите, на корпусе находятся 4 винта: 2 под крепление самой коробки на стене и 2 для установки розетки. Для начала выведите провода для подключения из штробы наружу. После этого вырежьте в дне пластикового стакана отверстие под ввод питающих проводов. Далее аккуратно установите подрозетник в гипсокартон и с помощью двух винтов зафиксируйте стакан в штробе. Прижимные лапки с противоположных сторон надежно зафиксируют изделие в гипсокартонной стене.
Следует обратить Ваше внимание на то, что пустота между несущей стеной (кирпичной) и листом ГКЛ должна быть не менее 45 мм (высота подрозетника). Если в Вашем случае зазор меньше, нужно будет немного поработать перфоратором – раздробить выемку в бетоне либо кирпиче, чтобы пластиковую коробку можно было без проблем установить. Также Вы должны знать, что нормально закрепить розетку в гипсокартоне без подрозетника у Вас не получится, поэтому сразу же предусмотрите все возможные препятствия и удалите их перед установкой пластикового стакана.
Шаг 4 – Подключение проводов
Когда Вам удастся надежно установить подрозетник в стене, можно переходить к подключению розетки в гипсокартоне. Подключить провода не составит труда даже электрику-новичку. Главное – отключить электроэнергию на вводном щитке, чтобы Вас не ударило током во время установки и подключения. Перед тем, как переходить к электромонтажным работам – проверьте напряжение на проводах в подрозетнике с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с соответствующей статьей.
Все что нужно сделать – подключить ноль (N, синий), заземление (PE, желто-зеленый) и фазу (L, как правило, коричневый) в соответствующие клеммы на корпусе розетки. Жилы затяните хорошо, чтобы контакт не ослабился и пластик не начал плавиться после установки и подключения, т.к. в этом случае может произойти короткое замыкание в электропроводке и как следствие – пожар в доме.
Когда Вы подключите все провода, можно вставить розетку в подрозетник и закрепить ее винтами. Крепление под гипсокартоном можно осуществить либо с помощью двух оставшихся винтов подрозетника либо установить корпус распором лапок самой розетки. После установки и подключения Вам останется только закрепить пластиковую рамку и декоративную крышку, что явно не составит труда.
Видео инструкция по установке своими руками
Вот и вся технология монтажа. Как Вы видите, установить розетку в гипсокартон своими руками совсем не сложно, главное учитывать все рекомендации и быть внимательным при электромонтажных работах. Кстати, по аналогичной инструкции производится установка и подключение выключателя света в гипсокартонной стене, а также двойной розетки. Если что-то Вам было непонятно, советуем просмотреть видео примеры, в которых подробно рассмотрено, как монтировать корпус, штробить гипс и подключать провода!
