Для неискушённых пользователей: что такое фаза и ноль

Чтобы понять, как определить фазу и ноль мультиметром, нужно сначала узнать, что такое «фаза и ноль». Здесь нам пригодится элементарная физика. Вспомним определение электротока, знакомое многим из нас со школы, — это упорядоченное движение заряженных частиц, то есть электронов. Все электросети сгруппированы так:

1. С постоянным током, когда частицы движутся в едином направлении.
2. С переменным, когда направление носит переменчивый характер.

Нам нужен второй вид. Переменная сеть включает в себя две части:

1. Фаза (официальное название — рабочая фаза), по которой идёт рабочее напряжение.
2. Ноль или пустая фаза, необходимая для образования замкнутой сети, чтобы подключались и работали электроприборы. Кроме того, она используется для сетевого заземления.

Когда электроприборы включаются в однофазку, расположение этих двух фаз не имеет значения. Но для монтажа электропроводки и её присоединения к общедомовой сети без этих знаний не обойтись.

О том, как проверить мультиметром фазу и ноль, мы и поговорим далее, но сначала вспомним простейшие меры безопасности.

Самое важное: правила безопасности

1. Не используйте нерабочие щупы.
2. Не используйте измеритель там, где царит высокая влажность.
3. При выборе диапазона измерений переключатель важно сразу ставить к наибольшему значению во избежание поломки мультиметра.
4. Не изменяйте измерительные границы или режим тестера прямо в ходе замеров. Проще говоря, не вертите переключатель мультиметра, когда делаете измерение.
5. Перед эксплуатацией мультиметра прочитайте руководство по его применению. Есть разные модели и обозначения. Чтобы правильно расставить щупы, выбрать точный режим и диапазон значений, изучите руководство к своей модели тестера. Полезно прочитать и наш материал о том, как пользоваться мультиметром.

Как определить фазу мультиметром

Для начала включите тестер и выберете функцию тестирования напряжения переменного тока. Чаще всего она отмечена знаком V~. Сразу ставим максимальный предел измерения, например, 750В. Не забудьте правильно установить щупы в гнезда. Обычно черный подключается к отверстию с надписью COM, а красный к VΩmA.

Кстати, если вы хотите убедиться в работоспособности определённого тестера (а это очень важно!), проверьте свою розетку. Сделать это очень просто: вставить щупы в розеточные гнёзда. О полярности не беспокойтесь, здесь она значения не имеет. Главное правило — не касайтесь руками частей щупов, которые проводят ток. Если с вашим тестером всё в порядке, нет затруднений с электроснабжением и подключением розетки, на дисплее вы увидите значение около 220-230В.

Теперь можно продолжить рассказывать о том, как найти мультиметром фазу в розетке 220В.

Проще всего обстоят дела, если перед нами три проводка: земля, ноль и фаза. Всё, что нужно сделать в такой ситуации — проверить напряжение всех пар. Между землей и нулём напряжения почти нет, значит, другой проводок — фаза.

Если же перед вами два проводка, всё немного иначе. Теперь нам нужно организовать подходящие условия для движения электричества по прибору. Итак, дальнейшие действия для проверки фазы мультиметром:

1. Наконечником алого провода тестера дотрагиваемся до исследуемого проводка.
2. Наконечник темного провода мультиметра прижимаем пальцами или касаемся им заземленного предмета (второй вариант предпочтительнее!). Им может быть стальной каркас рядом стоящей стены, отопительная батарея и т.п. Главное — выбрать заземленный предмет.
3. Смотрим на показания мультиметра. Если вы видите показания, приближенные к 220В, значит, вы нашли фазу. Цифра может чуть отличаться в зависимости от условий, но будет находиться в пределах указанного значения. Если проверяемый вами кабель не является фазой, значит, вы увидите на дисплее 0 или немного вольт.

Есть ли риск в этом методе? Да, но он очень маленький. Дело в том, что сетевое напряжение движется через значительное сопротивление резистора, который встроен в наш измерительный прибор. Поэтому удара током нет. А рабочий этот резистор или нет, мы предварительно проверяем с помощью розетки способом, который описали выше. Без рабочего резистора, конечно, складываются отличные предпосылки для короткого замыкания, а его не заметить невозможно.

И лучше всего не зажимать наконечник пальцами, а использовать для этого заземлённые устройства. Но это возможно не всегда. Если вы будете использовать свою руку, советуем не пренебрегать такими принципами безопасности, как резиновый коврик под ногами или диэлектрические ботинки. Кроме того, прикоснитесь к щупу правой рукой сначала быстро: если нет никаких неприятных ощущений, то выполняйте измерения.

Рекомендуем посмотреть видео о том, как узнать мультиметром фазу и ноль:

Конечно, не забудьте перед описанными манипуляциями выбрать режим измерения именно напряжения переменного тока.

Если же вы не уверены, что всё пройдет благополучно, не беритесь за это дело, а доверьте опытным электрикам. Кроме того, можно использовать вместо мультиметра индикаторную отвертку (её индикатор загорается/не загорается при проверке).

А вот ещё одно интересное видео в тему, как мультиметром узнать, где фаза:

Как найти ноль мультиметром

Логично предположить, что ноль располагается по отношению к фазе, поэтому искать его легко: если вы нашли фазу, второй проводок из пары — ноль. Но не всё так просто, потому что другой провод может также быть землей. Ноль и заземление почти одинаковы. Иногда эти два провода связываются в щите и выявить их весьма нелегко. Как определить ноль мультиметром?

Советуется выключить кабель ввода от заземлительной шины в щитке. В таком варианте, когда будет проверяться напряжение между землёй и фазой, 220В не будет, как при тестировании ноля и фазы. Если в щитке имеется дифференциальная защитная система, она проявит себя, когда будут проверяться заземлительные проводки относительно иного проводника, даже если он нулевой.

Как проверить ноль мультиметром в розетке:

1. Красный провод мультиметра подвести к дырке, где фаза.
2. Черный провод соединить сначала с одним контактом, потом с другим.
3. Зафиксировать оба напряжения. Где оно меньше — там земля, где чуть больше — ноль.

Теперь вы знаете, как определить фазу и ноль мультиметром. Делитесь в комментариях своим опытом.

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как определить фазу цифровым мультиметром?

Имя: Кирилл

Ответ: Включите тестер и выберете функцию тестирования напряжения переменного тока. Чаще всего она отмечена знаком V~.

Поставьте максимальный предел измерения, например, 750В. Не забудьте правильно установить щупы в гнезда. Обычно черный подключается к отверстию с надписью COM, а красный к VΩmA.



Вопрос: Как безопасно найти фазу мультиметром?

Имя: Матвей

Ответ: Для этого нужно убедиться в работоспособности мультиметра с помощью проверки розетки. Вставьте щупы в розеточные гнёзда, не касайтесь руками частей щупов, которые проводят ток. Если с вашим тестером всё в порядке, нет затруднений с электроснабжением и подключением розетки, на дисплее вы увидите значение около 220-230В.



Вопрос: Как правильно проверить фазу и ноль мультиметром?

Имя: Кирилл

Ответ: Сначала можно найти фазу. Как это сделать, зависит от количества проводов: два или три. В первом случае наконечником алого провода тестера дотрагиваемся до исследуемого проводка. Наконечник темного провода мультиметра прижимаем пальцами или касаемся им заземленного предмета (второй вариант предпочтительнее!).

После определения фазы можно найти ноль и заземление.



Вопрос: Как можно найти фазу в розетке 220В мультиметром?

Имя: Камиль

Ответ: Проще всего это сделать, если три проводка: земля, ноль и фаза. Нужно только проверить напряжение всех пар. Между землей и нолём напряжения почти нет, значит, другой проводок — фаза. Если провода два, нужно организовать подходящие условия для движения электричества по прибору.



Вопрос: Как лучше всего найти ноль мультиметром?

Имя:

Егор

Ответ: Нужно выключить кабель ввода от заземлительной шины в электрощитке. Когда будет проверяться напряжение между землёй и фазой, 220В не будет, как при проверке ноля и фазы. Если в щитке имеется дифференциальная защитная система, она проявит себя, когда будут проверяться заземлительные проводки относительно иного проводника, даже если он нулевой.



Как определить фазу и ноль мультиметром

Продолжаем изучать возможности цифрового мультиметра и способы его применения в быту. В данной статье я расскажу, как с его помощью можно определить фазу и ноль.

Довольно часто, в процессе монтажа электрооборудования, например, при подключении светильников, установке розеток и выключателей или при диагностике неисправностей электросети, нужно найти какой из проводов заземление, фаза и ноль. Как это можно сделать самому, без специального оборудования, я писал ЗДЕСЬ, сейчас же мы сделаем это мультиметром.

Главное, что вы должны знать: у обычного цифрового мультиметра, нет отдельного режима для определения фазы или нуля, узнать это можно лишь увидев на экране величину напряжения или не увидев его.

По большому счету, принцип определения фазы тестером, схож с работой обычной индикаторной отвертки, где фаза определяется по свечению встроенной лампы, которая загорается только при наличии цепи фаза – сопротивление – лампа — ёмкость (человек).

Ток, с фазы, протекающий через такую индикаторную отвертку, проходит через высокое сопротивление, встроенное в индикатор, затем также через лампу в ней, а потом попадает в ёмкость – в качестве которой выступает человек (для этого мы и касаемся задней стороны индикаторной отвертки при определении) и только при наличии всех участников такой цепи, лампа будет гореть.

Как найти фазу мультиметром

Чтобы определить фазу с помощью мультиметра, выставляем на нём режим определения напряжения переменного тока, который на корпусе тестера чаще всего обозначен как V~, при этом, всегда выбирайте предел измерения — уставку, выше предполагаемого напряжения сети, обычно это от 500 до 800 Вольт. Щупы подключаются стандартно: черный в разъем “COM”, красный в разъем «VΩmA».

В первую очередь, перед тем как искать фазу мультиметром, необходимо проверить его работоспособность, а именно работу режима вольтметра – определения напряжения переменного тока. Для этого проще всего попробовать определить напряжение в стандартной, бытовой розетке 220в.

Как проверить мультиметром напряжение в розетке 220в

Для измерения напряжения в розетке цифровым тестером, необходимо вставить щупы в гнезда розеток, полярность при этом неважна, главное при этом — не касаться руками токопроводящих частей щупов.

Еще раз напомню, что на мультиметре должен быть выставлен режим определения напряжения переменного тока, предел измерения выше 220в, в нашем случае 500В, щупы подключены в разъемы «COM» и «VΩmA».

Если мультиметр рабочий и нет проблем с подключением розетки или перебоев с электроснабжением, то прибор покажет вам напряжение близкое к 220-230В.

Такого простого теста достаточно чтобы продолжить поиск фазы тестером. Сейчас, в качестве примера, мы определим какой из двух проводов, например, выходящих из потолка для люстры, фазный.

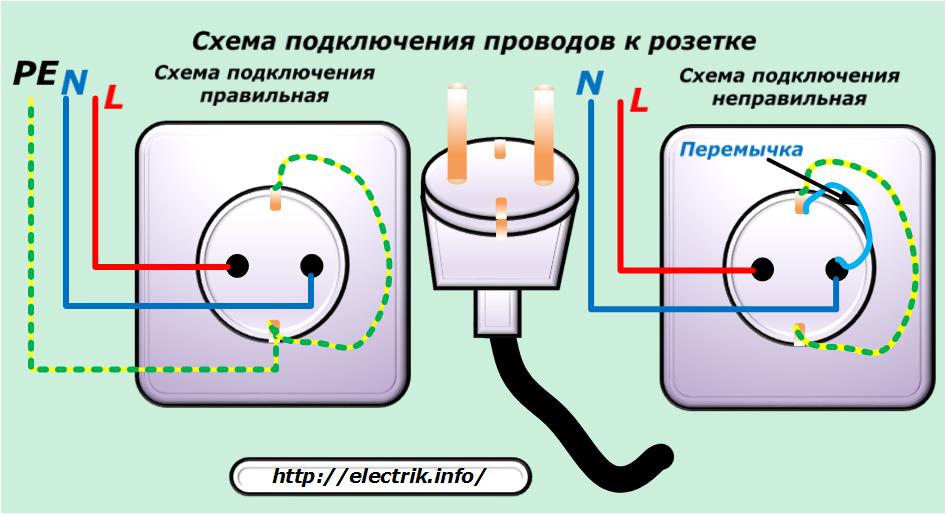

Если бы провода было три – фаза, ноль и заземление, то достаточно было бы измерить напряжение на каждой из пар, точно так же, как мы определяли его в розетке. При этом между двумя проводами напряжения практически бы не было – между нолем и заземлением, соответственно оставшийся третий провод фазный. Ниже представлена наглядная схема определения.

Если же провода, для подключения светильника, только два и вы не знаете какой из них каакой, то опознать их таким образом не получится. Тогда нам и приходит на помощь метод определения фазы мультиметром, который я сейчас опишу.

Всё достаточно просто, мы просто должны создать условия для протекания через тестер электрического тока, и зафиксировать его. Для этого просто создаём электрическую цепь, по тому же принципу, что и у индикаторной отвертки.

В режиме проверки напряжения переменного тока, с выбранном пределом 500В, красным щупом прикасаемся к проверяемому проводнику, а черный щуп зажимаем пальцами рук либо касаемся им заведомо заземленной конструкции, например, радиатора отопления, стального каркаса стены и т.п. При этом, как вы помните, черный щуп у нас воткнут в разъем COM мультиметра, а красный в VΩmA.

Если на проверяемом проводе будет фаза, мультиметр покажет на экране достаточно близкую к 220 Вольтам величину напряжения, в зависимости от условий тестирования она может быть разной. Если же провод не фазный, значение будет или нулевым, или очень низким, до нескольких десятков вольт.

Еще раз напомню, ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ ПЕРЕД НАЧАЛОМ ПРОВЕРКИ, ЧТО НА МУЛЬТИМЕТРЕ ВЫБРАН РЕЖИМ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА, а не какой-нибудь другой.

Вы, должно быть скажете, что метод достаточно рискованный, становится частью электрической цепи и добровольно попасть под напряжение захочет не каждый. И хотя такой риск есть, он минимальный, ведь, как и в случае с индикаторной отверткой, напряжение из сети проходит через большое сопротивление резистора, встроенного в мультиметр и удара током не происходит. А работоспособность этого резистора, мы проверили, предварительно измерив напряжение в розетке, если бы его там не было, сложились бы все условия для короткого замыкания, которое, уверяю вас, вы бы сразу обнаружили.

Конечно, как я уже писал выше, лучше вместо руки использовать заземленные конструкции – радиаторы и трубы отопления, стальной каркас здания и т.д. но, к сожалению, такая возможность есть не всегда и нередко приходится браться за щуп самому. Бывалые электрики советуют в таких случаях всё же принять дополнительные меры безопасности: стоять на резиновом коврике или в диэлектрической обуви, касаться щупа сперва кратковременно, правой рукой и лишь не обнаружив опасных воздействий тока, выполнить измерение.

В любом случае это единственный, самый надежный и простой способ определить фазу бытовым мультиметром самому.



Как найти ноль мультиметром

Ноль, чаще всего, находится мультиметром относительно фазного провода, т.е. сперва, способом, описанным выше, вы находите фазу, а затем установив красный щуп на неё, касаетесь других проводников и когда тестер на экране покажет 220В (+/- 10%), тогда вы поймете, что второй провод нулевой рабочий или нулевой защитный (заземление).

Определить же то, является провод нулем или заземлением одним мультиметром, довольно сложно, ведь по сути, эти проводники одно и то же и нередко просто дублируют другу друга. В определенных системах заземления ноль и зазмление даже связаны между собой в электрощите и очень тяжело точно их выявить.

Проще всего, в таком случае, отключить от шины заземления в электрощите вводной провод, тогда, во всей квартире или доме, при проверке напряжения, между фазой и проводами заземления, вы не получите 220В, как при проверке нуля и фазы.

Так же стоит отметить тот факт, что если в электрощите установлена дифференциальная защита — УЗО или автоматический выключатель дифференциального тока, он обязательно сработает, при проверке проводов заземления относительно любого другого проводника, даже нулевого.

Если же вы знаете более надежные и универсальные методы определения фазы и нуля цифровым мультиметром – обязательно пишите об этом в комментариях к статье, кроме того приветствуются любые мнения, опыт, здоровая критика или вопрос.

Так же вступайте в нашу группу ВКонтакте, следите за появлением новых материалов.

Как определить фазу и ноль мультиметром

Очень часто при выполнении ремонтных или монтажных работ, связанных с электричеством в квартире, доме, гараже или на даче, возникает необходимость найти ноль и фазу. Это необходимо для правильного подключения розеток, выключателей, осветительных приборов. Большинство людей, даже не имеющих специального технического образования, представляют себе, что для этого есть специальные индикаторы. Кратко рассмотрим этот способ, а также расскажем еще об одном приспособлении, без которого не обходится ни один профессиональный электрик. Поговорим о том, как определить фазу и ноль мультиметром.

Содержимое

• Понятия ноль и фаза
• Простейшие способы
  • По цветовому исполнению жил
  • Индикаторная отвертка
• Мультиметр. Что это за устройство?
• Как пользоваться устройством?
• Несколько правил пользования мультиметром

Понятия ноль и фаза

Прежде чем определять фазу ноль, неплохо было бы немного вспомнить физику и разобраться, что это за понятия и почему они встречаются в розетке.

Все электрические сети (как бытовые, так и промышленные) делятся на два типа — постоянного и переменного тока. Со школьной скамьи мы помним, что ток — это движение электронов в определенном порядке. При постоянном токе электроны движутся в одном направлении. При переменном токе это направление постоянно меняется.

Нас больше интересует переменная сеть, которая состоит из двух частей:

• Рабочая фаза (обычно именуемая просто «фаза»). На него подается рабочее напряжение.
• Пустая фаза, называемая в электричестве «нулем». Необходим для создания замкнутой сети для подключения и работы электроприборов, а также служит для заземления сети.

Когда мы подключаем устройства в однофазную сеть, то особого значения не имеет, где именно находится пустая или рабочая фаза. Но когда мы монтируем электропроводку в квартире и подключаем ее к общедомовой сети, это нужно знать.

Разница между нулем и фазой в видео:

Простейшие способы

Есть несколько способов найти фазу и ноль. Кратко рассмотрим их.

По цветовому исполнению жил

Самый простой, но в то же время и самый ненадежный способ — определить фазу и ноль по цветам изоляционных оболочек проводников.

Как правило, фазную жилу делают черной, коричневой, серой или белой, а ноль делают синим или голубым. Для справки, есть еще зеленые или желто-зеленые жилы, так обозначаются жилы защитного заземления.

Приборы в данном случае не нужны, посмотрели на цвет провода и определили фаза это или ноль.

Но почему этот способ самый ненадежный? И нет никакой гарантии, что при монтаже электрики соблюдали цветовую маркировку жил и ничего не перепутали.

Провода с цветовой маркировкой в ​​следующем видео:

Отвертка-индикатор

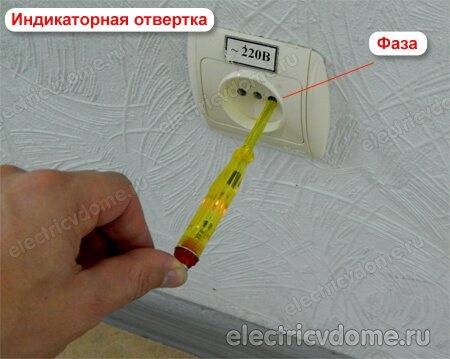

Более верным методом является использование отвертки-индикатора. Он состоит из токопроводящего корпуса и встроенного резистора с индикатором, представляющим собой обычную неоновую лампу.

Например, при подключении выключателя главное не перепутать ноль с фазой, так как этот коммутационный аппарат работает только на разрыв фазы. Проверка индикаторной отверткой выглядит следующим образом:

1. Отключить общий ввод автомата на квартиру.
2. Ножом зачистите проверяемые жилы от изоляционного слоя на 1 см. Разведите их между собой на безопасном расстоянии, чтобы полностью исключить возможность контакта.
3. Подайте напряжение, включив входной автоматический выключатель.
4. Прикоснитесь кончиком отвертки к оголенным проводникам. Если при этом загорается окошко индикатора, то провод соответствует фазному. Отсутствие свечения говорит о том, что найденный провод нулевой.
5. Отметьте маркером или кусочком изоленты нужную жилу, затем снова выключите общий автомат и подключите коммутационный аппарат.

Более сложные и точные проверки выполняются мультиметром.

Поиск фаз индикаторной отверткой и мультиметром на видео:

Мультиметр.

Что это за устройство?

Мультиметр (электрики также называют его тестером) — комбинированный прибор для электрических измерений, сочетающий в себе множество функций, основные из которых — омметр, амперметр, вольтметр.

Эти устройства отличаются:

• аналог;
• цифровой;
• портативный легкий вес для некоторых основных измерений;
• комплекс стационарный с большим количеством возможностей.

С помощью мультиметра можно не только определить землю, ноль или фазу, но и измерить ток, напряжение, сопротивление на участке цепи, проверить электрическую цепь на целостность.

Устройство представляет собой дисплей (или экран) и переключатель, который можно устанавливать в различные положения (вокруг него восемь секторов). В самом верху (по центру) есть сектор «ВЫКЛ», когда переключатель установлен в это положение, это означает, что устройство выключено. Для измерения напряжения необходимо установить переключатель в сектора «ACV» (для переменного напряжения) и «DCV» (для постоянного напряжения).

В комплект мультиметра входят еще два щупа — черный и красный. Черный щуп подключается к нижнему разъему с пометкой «COM», это соединение является постоянным и используется для любых измерений. Красный щуп, в зависимости от замеров, вставляется в среднее или верхнее гнездо.

Как пользоваться устройством?

Выше мы рассмотрели, как найти фазный провод с помощью индикаторной отвертки, но отличить ноль от земли таким инструментом не получится. Тогда давайте научимся проверять жилы мультиметром.

Подготовительный этап выглядит точно так же, как и при работе с индикаторной отверткой. При отключенном напряжении зачистите концы проводников и обязательно разведите их, чтобы не спровоцировать случайное прикосновение и возникновение короткого замыкания. Подайте напряжение, теперь вся дальнейшая работа будет с мультиметром:

• Выберите диапазон измерения напряжения переменного тока на приборе выше 220 В. Обычно в режиме «ACV» стоит отметка со значением 750 В, установите переключатель в это положение.
• Устройство имеет три слота, в которые вставляются тестовые провода. Находим среди них тот, что обозначен буквой «V» (то есть для измерения напряжения). Вставьте в него щуп.

• Коснитесь щупом зачищенных жил и посмотрите на экран прибора. Если вы видите небольшое значение напряжения (до 20 В), то вы прикасаетесь к фазному проводу. В случае, когда на экране нет показаний, вы нашли мультиметром ноль.

Для определения «земли» очистите небольшой участок от любого металлического элемента бытовых коммуникаций (это могут быть водопроводные или отопительные трубы, батареи).

В данном случае будем использовать две розетки «COM» и «V», вставляем в них измерительные щупы. Установите устройство в режим «ACV», на значение 200 В.

У нас три провода, среди них нужно найти фазу, ноль и землю. Одним щупом коснитесь очищенного места на трубе или батарее, вторым коснитесь проводника. Если на дисплее отображается показание порядка 150-220 В, значит, вы нашли фазный провод. Для нулевого провода при аналогичных измерениях показания колеблются в пределах 5-10 В, при прикосновении к «массе» на экран ничего не выводится.

Отметьте каждую жилу маркером или изолентой, и чтобы убедиться в правильности замеров, теперь сделайте замеры относительно друг друга.

Прикоснитесь двумя щупами к фазному и нулевому проводникам, на экране должна появиться цифра в пределах 220 В. Фаза с землей даст несколько меньшие показания. А если прикоснуться к нулю и земле, то на экране отобразится значение от от 1 до 10 В.

Несколько правил пользования мультиметром

Перед определением фазы и нуля мультиметром ознакомьтесь с несколькими правилами, которые необходимо соблюдать при работе с прибором:

• Никогда не используйте мультиметр во влажной среде.
• Не используйте неисправные измерительные провода.
• Во время измерения не изменяйте пределы измерений и не перемещайте переключатель.
• Не измеряйте параметры, значение которых выше верхнего предела измерения устройства.

Как измерить напряжение мультиметром — в следующем видео:

Обратите внимание на важный нюанс в использовании мультиметра. Поворотный переключатель всегда должен быть всегда установлен в максимальное положение, чтобы избежать повреждения электронного устройства. И в дальнейшем, если показания ниже, переключатель переводится на низкие отметки для получения наиболее точных измерений.

Как использовать мультиметр для проверки розетки 220 В (шаг за шагом)

Для работы различных электрических устройств требуется разное количество энергии.

Для тяжелонагруженного оборудования в вашем доме, такого как, например, стиральные машины, питание от розеток обычно должно составлять 220 В.

Кроме того, оборудование может быть повреждено, если на него подается чрезмерное напряжение. Подобное оборудование обычно использует розетки на 120 В.

Как вы измеряете величину напряжения, создаваемого розеткой, чтобы убедиться, что ваше оборудование работает правильно или не повреждено?

В этой статье вы найдете все, что вам нужно знать о тестировании розеток 220 В, в том числе о том, как выполнить быструю диагностику с помощью мультиметра.

Давайте начнем.

Как проверить розетку 220 В с помощью мультиметра

Установите цифровой мультиметр на диапазон переменного напряжения, близкий к 220 В переменного тока и 240 В переменного тока, вставьте черный щуп мультиметра в нейтральный порт и вставьте красный щуп в горячий порт. Если мультиметр не показывает значение, близкое к 220 В переменного тока, неисправна розетка.

Есть много других вещей, которые вам нужно знать, и сейчас мы углубимся в подробности.

1. Примите меры предосторожности

Чтобы определить, выдает ли розетка нужное количество напряжения, необходимо, чтобы в ее цепи протекал ток.

Это означает, что существует риск поражения электрическим током, и при таком напряжении, с которым мы имеем дело, необходимо принять меры для предотвращения этого.

В качестве меры предосторожности следует использовать изолированные резиновые перчатки во время процедуры.

Также не допускайте соприкосновения металлических щупов друг с другом, так как это может привести к короткому замыканию.

Также рекомендуется держать оба щупа одной рукой, чтобы свести к минимуму последствия поражения электрическим током.

2. Настройка мультиметра на переменное напряжение

Ваши бытовые приборы используют переменный ток (переменное напряжение), и именно его выдают розетки в вашем доме.

Чтобы выполнить соответствующие проверки, поверните шкалу мультиметра в положение напряжения переменного тока. Обычно это обозначается как «VAC» или «V~».

Кроме того, поскольку вы собираетесь диагностировать розетку на 220 В, убедитесь, что шкала мультиметра установлена ​​в диапазоне, близком к 220 В (обычно 200 В).

Таким образом вы получите наиболее точные результаты.

3. Установка проводов мультиметра

Вставьте большой конец щупов в соответствующие отверстия на мультиметре.

Подсоедините красный «положительный» провод к порту с меткой «+», а черный «отрицательный» провод к разъему с маркировкой «COM». Не путайте их.

4. Вставьте щупы мультиметра в выходные отверстия

Теперь вставьте щупы мультиметра в соответствующие выходные отверстия. Как мы все знаем, трехштырьковые розетки обычно имеют горячие, нейтральные и заземляющие порты.

Вставьте положительный щуп мультиметра в горячий или работающий порт, а отрицательный щуп мультиметра вставьте в нейтральный порт.

Нейтральный слот обычно представляет собой более длинный порт слева от выхода, а горячий слот — более короткий справа.

Заземляющий порт представляет собой U-образное отверстие над другими портами.

Если вам сложно определить порты розеток, вам поможет наша статья о том, как определить провод розетки с помощью мультиметра.

Розетки с четырьмя контактами могут иметь дополнительный Г-образный порт. Это еще один наземный порт, и его можно игнорировать.

5. Оценка результатов показаний мультиметра

Здесь вы определяете, в хорошем ли состоянии ваша розетка на 220 В или нет.

При правильном подключении проводов мультиметра к выходным пазам прибор отображает показания.

Если значение находится в диапазоне от 220 В до 240 В переменного тока или очень близко к нему, то розетка исправна и проблема может быть связана с другим электрическим компонентом.

Вот видео, которое поможет вам проверить розетку с помощью мультиметра:

Если значение не близко к этому диапазону или вы вообще не получаете никаких показаний, розетка неисправна и нуждается в тщательной проверке. .

6. Проверка на наличие проблем

Вы можете запустить отдельные тесты выходных портов, чтобы определить, какой из них имеет неисправность.

Поместите черный щуп в порт заземления, а красный щуп вставьте в любой из других слотов.

Если вы не получаете значение близкое к 120 В переменного тока ни в одном из слотов, то этот слот неисправен.

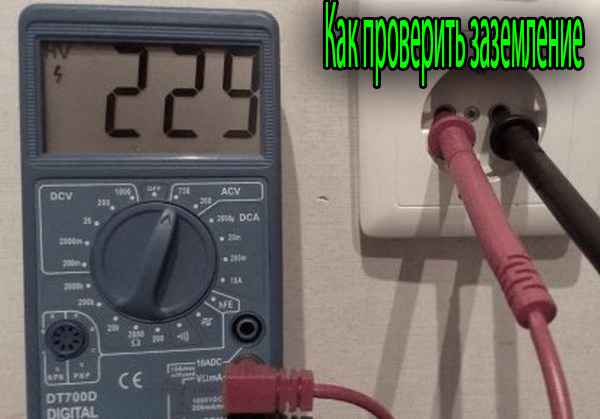

Еще одним способом проверить, что не так с розеткой, может быть проверка заземления с помощью мультиметра.

Кроме того, если мультиметр дал правильные показания, вы можете подключить электрооборудование и проверить, работает ли оно.

Если не работает, то проверяешь, не перепутана ли проводка в розетке.

Для этого проверьте, дает ли мультиметр отрицательные показания, когда вы втыкаете провода в правильные выходные разъемы.

Отрицательное значение означает, что проводка была перепутана и оборудование может быть несовместимо с ней.

В этом случае не подключайте электрооборудование к розетке, так как это может привести к его повреждению.

Внесите соответствующие исправления как можно скорее и подключите оборудование, чтобы проверить, работает ли оно.

Наконец, вы можете заглянуть в автоматический выключатель в вашем доме и убедиться, что он не сработал.

Для проверки розеток на 120 В выполните те же процедуры.

Единственная разница в том, что вместо того, чтобы искать показания, близкие к 220 вольтам, вы ищете показания, близкие к 120В.

Заключение

Проверка розетки на 220 В — одна из самых простых процедур.

Вы просто вставляете щупы мультиметра в разъемы «горячей» и «нейтральной» розеток и смотрите, близки ли показания к диапазону 220 В переменного тока.

Существует опасность поражения электрическим током, поэтому обязательно примите меры безопасности.

Часто задаваемые вопросы

Какие настройки использовать на мультиметре для проверки розетки?

Настройте мультиметр на диапазон переменного напряжения, близкий к 220 вольт.
