Перенос выключателя без штробления: причины и способы

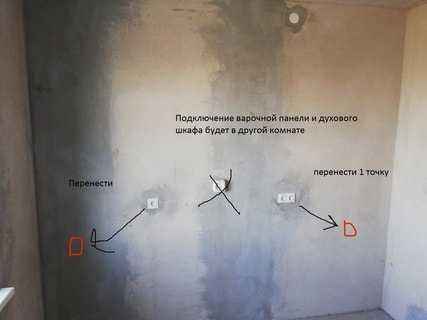

Иногда возникают ситуации, связанные с необходимостью сделать перенос выключателя, розетки в другое место. Данную работу можно поручить специалисту, но хорошо изучив тему, разобравшись во всех тонкостях процесса, самостоятельную установку выключателя может выполнить человек без специальных знаний и умений.

Содержание

• Возможные причины переноса
• Технические вопросы переноса
  • Подготовка к переносу
• Инструменты для работы в бетоне
  • Монтаж и демонтаж
• Способы переноса

Возможные причины переноса

Причин необходимости переноса выключателя существует множество. Связаны они с неудобствами при включении/выключении света из-за неудачного местоположения. Наиболее распространенные причины следующие:

1. Выключатель расположен слишком высоко/слишком низко. В квартирах со старой планировкой они установлены по советским стандартам, на высоте 160 см от пола. Когда в квартире есть маленькие дети, включение и выключение света может вызвать затруднения. Выход — установить выключатель по европейскому стандарту — 90 см от пола.
2. Перестановка мебели. Бывает, при перестановке мебели шкаф или диван затрудняют доступ к включателю, в этом случае его придется переносить в новое место.
3. Непрактичное местоположение — выключатели расположены в неудобных местах. Бывает так: чтобы включить свет в прихожей, приходится пройти почти до конца коридора. С улицы, в темноте, в обуви это делать неудобно. Данная проблема имеет два решения: перенести старый включатель или поставить дополнительный (при правильном монтаже можно пользоваться обоими выключателями).

Технические вопросы переноса

Чтобы правильно и безопасно перенести выключатель, необходимо провести подготовительные работы, после можно приступать к прокладке провода для нового устройства.

Подготовка к переносу

Может показаться, что перенести выключатель — это сложный, опасный, пыльный, времязатратный процесс. Штробление, сверление портят обои, от проводов можно получить удар током, неправильный монтаж может стать причиной короткого замыкания. Однако если разложить весь процесс по полочкам, провести тщательную подготовку к монтажу, соблюсти меры безопасности, работа покажется не такой сложной. Для начала работы необходимо:

• подготовить инструмент;
• обесточить квартиру;
• рассчитать и закупить требуемое количество материалов;
• если при переносе будет использоваться штроборез или ударная дрель — с помощью бесконтактного детектора напряжения произвести проверку на скрытые в стене провода.

Инструменты для работы в бетоне

Если провод будет прокладываться в стене, а выключатель будет встраиваемый, для прокладки канала и подготовки отверстий для новой точки включения понадобятся следующие инструменты:

• дрель или перфоратор с коронкой для сверления по бетону;
• бесконтактный детектор напряжения;
• штроборез — инструмент, внешне похожий на болгарку. Если его нет, можно воспользоваться зубилом, перфоратором или болгаркой;
• отвертка-индикатор — понадобится для определения фазы;
• кусачки или плоскогубцы;
• инструмент по резке проводов или монтажный нож;
• набор из плоских и крестовых отверток.

Если будет производиться перенос выключателя без штробления, из инструментов понадобится только отвертка, из материалов нужно будет подготовить кабель-канал или специальный плинтус с отверстиями для провода.

Монтаж и демонтаж

Демонтаж выключателя состоит из следующих этапов:

1. Снятие клавиши. Для этого нужно нажать на нижнюю часть, а верхнюю часть клавиши потянуть на себя.
2. Снятие декоративной рамки. Это можно легко сделать при помощи плоской отвертки.
3. Извлечение сердечника. Для этого нужно открутить болтики по бокам.
4. После проверки индикатором, если напряжения нет, отсоединяем провода.

Монтаж нового выключателя производится по тем же пунктам, только в обратном порядке:

• отключение напряжения и подсоединение проводов;
• вставка сердечника;
• установка рамки;
• вставка клавиши.

Способы переноса

Способов переноса существует несколько, в зависимости от способа соединения и монтажа можно выделить следующие:

1. Применение шлейфа. Данный метод является самым простым: от старой точки включения прокладывается перемычка к новой. Однако, этот способ имеет недостатки:
   • провод прокладывается горизонтально, появляется опасность повреждения при дальнейших работах в стене;
   • если ломается старый, новый выключатель становится неработоспособным.

Обратите внимание! Для корректной работы нового выключателя при данном способе переноса необходимо, чтобы второй, старый выключатель был все время в режиме ВКЛ.

2. Удлинение провода. Данный способ надежнее, но он более трудоемкий. Чтобы перенести выключатель таким методом, нужно:
   • демонтировать старое устройство;
   • проверить провода на напряжение;
   • сделать штробу до места монтажа;
   • соединить провода;
   • на месте старого поставить распределительную коробку;
   • проложить кабель, собрать новый выключатель.

Важно! В старых домах часто встречаются алюминиевые провода, во избежание некорректной работы и возникновения короткого замыкания, не нужно присоединять к ним медный провод. Придется либо менять всю проводку, либо монтировать такой же алюминиевый провод.

3. Вывод новой линии. Этот способ подключения является самым надежным. Процесс похож на удлинение провода, только начальной точкой будет выступать не старый выключатель, а распредкоробка. Нужно также сделать штробу в стене, провести и подсоединить провод к выключателю, соединить провода в коробке.
4. Случается, что нужно перенести выключатель, не повредив стену.
   Процесс переноса будет проходить по описанию выше, но вместо штробы провод укладывают в кабель-канал или плинтус, где есть отверстия для проводки. Необходимо будет также приобрести накладной выключатель (встраиваемый не подойдет).

Обратите внимание! Накладной выключатель нельзя монтировать в местах с повышенной температурой и влажностью.

Любая незнакомая работа сначала кажется трудновыполнимой, но если тщательно изучить последовательность действий, подготовиться теоретически, практически, изучить технику безопасности — с работами по электромонтажу сможет справиться даже человек без специальных навыков.

Перенос электрического выключателя своими руками

Проблема переноса электрического выключателя возникла у меня в тот момент, когда мой маленький сынишка научился самостоятельно пользоваться туалетом. Научиться-то он научился, но дотянуться до выключателя, чтобы включить свет в туалете, ему не представлялось возможным. Всем прекрасно известно, что выключатели в наших квартирах расположены на уровне вашего лба. Зачем? Может затем, что если у вас заняты руки, можно попытаться включить свет, «клюнув» клавишу носом? А вот розетки расположены как раз на уровне, который чуть ниже вашего пояса. О таком выборе высоты электроточки можно только догадываться.

Да, высоту расположения розеток и выключателей в наших квартирах никак нельзя назвать целесообразной. Если в случае с выключателем неудобство заключается только в том, что ребёнку дотянуться до него проблематично, то розетки – это отдельная история. Как правило, они расположены в самых неожиданных местах, то прячась от хозяина под коврами и за шкафами, то, как бельмо на глазу, маячат на фоне новеньких обоев, возвышаясь над спинками диванов и кроватями. Украшением интерьера это назвать никак нельзя, даже если розетка очень дорогая и стильно выглядит. Рано или поздно в неё воткнут какой-нибудь «тройник» и кучу разномастных штепселей с перекрученными проводами, что окончательно испортит вам настроение из-за созерцания всего этого безобразия. Вот бы перенести все выключатели и розетки пониже!

И вот я решился на перенос выключателя, после того как пару месяцев мне приходилось бегать на выручку к сыну, выполняя его просьбу включить свет в туалете. Итак, что нам нужно для того, чтобы воплотить нашу мечту в реальность? Во-первых, нужно определиться с тем, какую проводку вы собираетесь делать.

Если проводка открытого типа, то перенос выключателя вообще проблем вызывать не должен, это понятно. Но в данном случае проводка была скрытой. Значит, нам понадобится перфоратор: без него никак. Отметив расположение нового выключателя где-то в метре от пола и примерно на одной оси со старым, можно приступать к сверлению отверстия диаметром 60 миллиметров. Сверло такого диаметра нам не понадобится: для этого существует специальная коронка, оснащённая твердосплавной режущей кромкой. Она отлично справляется с кирпичными и бетонными стенами. Причём по кирпичу можно сверлить обычной ударной дрелью, а вот по бетону – тут уж без перфоратора не обойтись, иначе вы рискуете испортить свою дрель. А на какую глубину сверлить? Чтобы ответить на этот вопрос, необходимо купить в магазине электротоваров пластмассовый «подрозетник» соответствующего диаметра. Хоть впоследствии там и будет находиться выключатель, продавцы всё равно называют его «подрозетником». Этот цилиндрический стаканчик, который необходимо вставить и закрепить в стене, официально называется круглой монтажной коробкой для внутренней проводки. Он должен быть утоплен в стену полностью, и даже глубже на несколько миллиметров: вот мы и определились с глубиной сверления. После того, как коронка ушла в стену на требуемую глубину, меняем её на «лопатку» — похожее на зубило приспособление. Переключив перфоратор в режим удара без сверления, аккуратно извлекаем ненужный нам круглый кусочек стены, действуя перфоратором как отбойным молотком. Гнездо под выключатель готово.

В случае переноса выключателя вам понадобится кабель, к сожалению предложение лидируещего поставщика по оптовым закупкам кабеля вам не подоидет, из-за очень маленькой длины которая может вам потребоваться для замены выключателя. Поэтому вам лучше сьездить на рынок или в магазин электротоваров, но можем посоветовать вам позвонить возможно в остатках кабельно-проводниковой продукции вам подберут необходимую длину по очень превлекательной цене.

Прокладка кабеля

Надеюсь понятно, что затевать такие работы необходимо перед тем, как вы собрались клеить новые обои, или у вас остались куски старых обоев. Ведь далее нам необходимо соединить оба гнезда. Не повредив обоев это практически невозможно. Итак, линию, по которой мы будем делать выемку для прокладки кабеля, так называемую штробу, мы на стене прочертили. Что же дальше? Вариантов множество. Самый быстрый способ – пропилить штробу штроборезом.

Этот электроинструмент – модификация угловой шлифовальной машины, то есть знакомой всем «болгарки». Только на валу там закреплены не один, а два диска. И не простых, абразивных, а дорогостоящих алмазных, расстояние между которыми можно изменять от 7 до 35 мм, а регулируя высоту барабана, можно делать резы глубиной 7-45 мм. Диски закрыты кожухом, который в свою очередь снабжён патрубком для подсоединения пылесоса. Штробить без этого полезного бытового прибора очень проблематично: вы поднимите такое облако мельчайшей пыли, что проклянёте тот момент, когда затеяли всё это безобразие. Профессионалы пользуются специальными промышленными пылесосами, ну а в быту можно подключить и обычный пылесос. Штроборез включают, аккуратно вводят диски в стену и не спеша толкают, оперев инструмент на приспособленные для этого резиновые ролики в таком направлении, чтобы диски крутились, разрезая стену под себя. Иначе, если действовать в обратном направлении, штроборез начнёт выталкивать сам себя из стены. Если вдруг в стене попадётся небольшая, не слишком толстая арматура – для штробореза это не проблема. Можно, конечно, распилить и 10-ти миллиметровую арматуру, возможно и чуть толще, но алмазные диски будут безнадёжно испорчены. Надеюсь, что вам повезёт, и вы не встретите на своём пути никаких здоровых железяк. Одолеваем весь участок полностью, желательно за один проход, чтобы потом не целиться дисками в пропилы. Затем берём наш перфоратор с уже установленной в него «лопаткой», и зачищаем штробу. Не забывайте, что все работы с электроинструментом необходимо проводить в защитных очках. А ещё лучше и в респираторе.

А если штробореза у вас нет

Ну а если штробореза у вас нет, и взять его совершенно негде? Не покупать же дорогостоящий электроинструмент на один день, ведь потом он может больше никогда не понадобиться! Не беда. Есть ещё несколько способов проделать в стене кабельный канал. Для этого понадобится обычная «болгарка» размером побольше. Устанавливаем на неё всё тот же алмазный диск, которым обычно пилят большую керамическую плитку и искусственный облицовочный камень, делаем сначала один пропил, затем параллельно ему другой. Делаем это аккуратно, ведь «болгарка» норовит вырваться из рук и наделать неприятностей. Не давите через чур сильно, не перекашивайте диск, не очень заглубляйте его и закройте все межкомнатные двери: пыли будет столько, что многочасовая уборка вам обеспечена. Это огромный минус данного способа, ведь к открытому защитному кожуху «болгарки» шланг пылесоса не приладишь! Тут уже без респиратора никак не обойдёшься. И контролировать глубину реза тоже подчас трудновато. Поможет в этом отметка глубины, сделанная маркером прямо на вращающемся диске. Но делайте это осторожно! Лучше тогда, когда диск уже останавливается, а электроинструмент надёжно закреплён.

Кстати, совсем не обязательно делать два реза. Если использовать плоские двух- трёх жильные медные провода сечением 1,5 кв. мм такие как ВВГ, то их без проблем можно поместить в узкий рез, оставленный диском на стене. Для одноклавишного выключателя понадобится двужильный провод, для двухклавишного – трёхжильный. Другое дело – розетка. Тут уже понадобятся провода сечением 2,5 кв. мм, а если это мощный потребитель электроэнергии, например электрическая плита или духовой шкаф, то сечение провода может достигать 4 и даже 6 кв. мм, в зависимости от потребляемой мощности бытового прибора. Такой кабель уж точно в одиночный пропил не засунешь, как не старайся.

Советуем использовать для этих целей кабель марок NYM или ВВГнг-LS , а для тех кто предпочитает гибкий провод рекомендуем обратить внимание на ПВС.

Соединение проводов

Евростандарт настойчиво рекомендует нам устанавливать провод в кабель-канале не просто так, а в гибкой пластиковой гофрированной трубке диаметром 20 мм. Я, например, обошёлся без таковой, и содеянное осталось на моей совести. По-моему скромному мнению, кабель в тройной изоляции такой как NYM и так отлично защищён от повреждений. Если бы дело происходило в полой гипсокартонной или деревянной перегородке – тогда другое дело. Единственное, что я позаимствовал у европейцев – это замечательные клеммы , с помощью которых я удлинял провода. Никаких болтов, винтов и прочих резьбовых зажимов: зачистил 9-12 мм на проводе, засунул до упора в круглое отверстие на клемме – и всё, дело сделано. Сколько назад не тяни, провод не выскочит: металлические зубастые защёлки держат на совесть. И никакой изоленты: клемма изолирована на все сто! Эти клеммы идеальны для соединения старой алюминиевой проводки с вашими новыми медными проводами, ведь алюминий с медью «не дружит», и простой скруткой тут не обойтись. Я покупал клеммы фирмы Wago, они бывают двух, четырёх и шести дырочные, что нам вполне подходит. Другие производители тоже не плохи, можете приобрести и их клеммы.

Ну, что ж, наши работы незаметно подходят к завершающей стадии. Кстати, если вам не удалось сделать кабель-канал ни одним из перечисленных способов в виду отсутствия всяких там перфораторов, штроборезов и «болгарок», то у меня в запасе остался последний способ, «дедовский», оставшийся нам в наследие от советских времён. Это когда простой дрелью делают дорожку из отверстий глубиной 2 см и шагом примерно 0,5 см, а затем с помощью молотка и зубила соединяют всё это в одну сплошную борозду. Так же выдалбливают и гнездо под выключатель, насверлив по кругу отверстий нужной глубины. Но мне хочется верить, что времена те остались далеко позади, и хоть какой-нибудь способ попроще вы применить сможете, ведь более трудоёмкого и мучительного способа я не знаю.

Заделываем проделанную штробу

Итак, гнёзда и соединяющий их кабель-канал готовы. В «подрозетнике» выламываем одно из круглых окошек, в зависимости от того, куда будет заводиться провод. Готовим алебастровую или гипсовую шпатлёвку, на худой конец обычный цементно-песчаный раствор, не очень жидкий. Помните, что гипс и алебастр очень быстро схватываются: не месите очень долго, а то шпатлёвка окаменеет прямо в вашем тазике.

Наносим шпатлёвку на внутреннюю поверхность нашего нового гнезда, вставляем «подрозетник», аккуратно замазываем лицевую сторону, убирая излишки. Сильно не старайтесь: засохший алебастр с гипсом хорошо обрабатывается скребком или наждачной бумагой. Берём провод нужной длины, зачищаем оба конца: верхний у нас через наши замечательные клеммы соединяется со старым проводом, а нижний будет заведён непосредственно на выключатель. Укладываем провод в штробу, расклинивая его деревянными щепочками, чтобы не вывалился раньше времени. Зашпаклёвываем штробу. Нужно ещё убрать с глаз долой старое установочное гнездо. Я решил эту проблему так: взял завинчивающуюся крышку от банки из-под маринованных огурчиков, забил её в гнездо, предварительно удалив старый «подрозетник» (по размеру как раз подошло), и тут же зашпаклевал. Теперь это место под новыми обоями днём с огнём не сыщешь! Короче говоря, лучше использовать подобие заглушки (пусть фантазия подскажет вам, из чего её можно сделать), чем заляпывать всё гнездо вместе с клеммами. Тем более это небезопасно: нельзя подавать напряжение, пока не высохла шпатлёвка. И в дальнейшем можно будет попасть в старое гнездо, удалив заглушку под корочкой застывшей шпатлёвки, если вдруг что-то случится, выявив это место, постукивая по стене.

Будьте осторожны

Осталось только дождаться, когда засохнет шпатлёвка, и можно устанавливать выключатель.

Розетку опустить поближе к полу можно тем же способом, единственное, на что необходимо обратить внимание – это на расположение старой электропроводки в стене. В случае с выключателем она спускается к нему в стене всегда с потолка, а вот в розетках она чаще всего поднимается от пола. Но может заходить и с боков, так что надо быть очень осторожным, и пользоваться специальным приборчиком, который «видит» провода сквозь стену. Стоит он не дорого, и в магазине вам посоветуют, какую модель вам лучше приобрести. В любом случае прибор этот вам ещё пригодится. Например, вешая на стену полку, совсем не лишним будет убедиться, что бур перфоратора не упрётся в провода под напряжением.

Итак, дерзайте! Но помните: работать нужно только после того, как вы убедитесь, что проводник обесточен. Электрический ток весьма коварен и ошибок не прощает. Берегите себя!

Как переместить настенную розетку | Главная Руководства

Автор: Charles W. St.Clair

Иногда настенные розетки размещают в неудобных местах. Новая мебель или бытовая техника с короткими шнурами могут потребовать переноса розетки. Однако перемещение настенной розетки может вызвать невиданные трудности. Количество кабеля, с которым вам нужно работать, скрыто стеной. Может быть не очевидно, питается ли цепь сверху или снизу. Если через коробку розетки проходят дополнительные цепи, эти соединения должны быть сохранены. Если у вас есть какие-либо сомнения в том, что вы можете безопасно выполнить задачу, найм квалифицированного лицензированного специалиста является наиболее целесообразным курсом.

1. Снимите имеющуюся крышку настенной розетки. Отключите питание цепи на панели. Используйте детектор напряжения, чтобы убедиться, что цепь отключена. Снимите существующее устройство, вывернув винты, удерживающие его на месте, и обрежьте старый провод как можно ближе к устройству.

2. Снимите старую розетку, не повредив кабель. В зависимости от типа используемой коробки для снятия необходимы разные методы. Возможно, вам придется обрезать ногти с помощью вибрирующего многофункционального инструмента или сабельной пилы. Возможно, вам придется выковыривать гвозди с помощью молотка и кошачьей лапы. Если вы не знаете, как снять старую коробку, пришло время нанять профессионала.

3. Оцените, достаточно ли кабеля для достижения желаемого нового местоположения. Если кабеля недостаточно или существующий кабель нельзя переместить, так как он прикреплен скобами к стойкам в стене, необходимо провести новую ответвленную цепь. Проконсультируйтесь с профессионалом. Если имеется несколько кабелей, убедитесь, что оба кабеля доходят до нового места.

4. Откройте дыру в новом месте. Размер отверстия будет определяться типом коробки, которую вы будете использовать на новом месте. Если место расположено на шпильке, можно использовать коробку, установленную на шпильке. Если новое место находится между шпильками, можно использовать зажимную коробку для переделки.

5. Определите, есть ли препятствия между старым и новым местоположением. Например, между старым и новым местоположением может быть шпилька. Возможно, вам придется использовать гибкое сверло, чтобы создать отверстие в стойке между новым и старым местоположением. Это может быть сложно. Отверстие, которое вы открыли для нового местоположения, может позволить вам получить доступ. Вам придется протянуть кабель через отверстие в шпильке. Это можно сделать с помощью рыболовной ленты или длинной гибкой насадки. Если вы проходите через несколько стоек или препятствий, вам, возможно, придется сделать дополнительные отверстия в стене.

6. Протяните кабель в новую коробку. Закрепите коробку на стене. Зачистите концы проводов, сделайте небольшие петли и подключите розетку. Черный провод подключается к золотому винту, белый провод — к серебряному винту, а зеленый или оголенный провод — к зеленому винту. Установите розетку в коробку и убедитесь, что накладка плотно прилегает к стене. Снова включите питание цепи и проверьте напряжение, подключив прибор, например лампу, и включив его. Розетка должна плотно прилегать к коробке, а крышка должна плотно прилегать к стене.

Ресурсы

• Старая электропроводка; Давид Шапиро.
• Электромонтаж дома; Rex Caldwell

Советы

• Перемещение настенной розетки может быть затруднено в зависимости от расположения цепи, питающей исходное устройство. Если вы намерены выполнить проект самостоятельно, может потребоваться консультация электрика, чтобы определить, соответствует ли проект вашим возможностям. Избавьте себя от головной боли, прежде чем создавать новые проблемы.

Предупреждения

• Если в вашем доме особые стены, вы не любите пыль или у вас ограниченный бюджет, вы можете рассмотреть альтернативу перемещению розетки. Добавление новой ответвленной цепи может достичь вашей цели, не беспокоя вас открытием отверстий в стене, что часто необходимо при реконструкции электрооборудования. Открытие отверстий означает заделку стен и покраску.

Биография писателя

Чарльз У. Сент-Клер профессионально пишет с 2003 года. Он живет в Окленде, Калифорния, работает электриком и плотником. Сент-Клер имеет степень бакалавра государственной политики колледжа Эмори и Генри и степень магистра городского планирования Университета Северной Каролины в Чапел-Хилл, где он специализировался на планировании продовольственной системы.

Как подключить выключатель света — шаги как для однополюсного, так и для трехпозиционного выключателя

istockphoto.com

Хотя подключить выключатель света несложно, вам необходимо иметь общее представление о том, как электричество работает в доме, чтобы выполнять работу безопасно. Если вы никогда раньше не работали с электропроводкой, подумайте о том, чтобы нанять электрика и спросить ее, можете ли вы наблюдать за ее работой, чтобы вы могли научиться правильно подключать выключатель света. Как только вы научитесь, подключение выключателя света может занять не более 10 минут. Никаких специальных инструментов не требуется, и шаги одинаковы независимо от того, заменяете ли вы поврежденный переключатель или переходите на диммер.

Прежде чем приступить к подключению выключателя освещения

В жилых помещениях электроэнергия поступает в дом и распределяется через сервисную панель. Эта панель состоит из отдельных выключателей, которые распределяют электричество по различным цепям. Все цепи начинаются на сервисном щите и проводят электричество по кабелям к выключателям и розеткам, а затем обратно на сервисный щит.

В кабелях есть провода, предназначенные для выполнения разных задач: одни подают электричество к выключателям, а другие возвращают электричество обратно к сервисной панели. Третьи действуют как защитные механизмы для снижения риска поражения электрическим током.

Хорошей новостью является то, что вам не нужно знать сложные схемы, чтобы заменить выключатель света. Вам просто нужно отсоединить провода от существующего выключателя и таким же образом подключить их к новому выключателю. В следующем основном руководстве по подключению выключателя освещения описаны шаги по подключению выключателя света, как для однополюсных, так и для трехпозиционных выключателей.

Инструменты и материалы

• Однополюсный выключатель освещения (дополнительно)
• 3-позиционный выключатель освещения (дополнительно)
• Отвертка
• Плоскогубцы
• Изолента (для трехпозиционных переключателей)
• Многофункциональный инструмент

Меры предосторожности при подключении выключателя света Не комфортно работать с электропроводкой, просто не делайте этого. Если вы примете правильные меры предосторожности, замена выключателя света, как правило, безопасна и не представляет большого риска, поскольку вы манипулируете проводами, которые уже были профессионально установлены. Тем не менее, любителям-любителям не следует пытаться самостоятельно прокладывать новую проводку — это работа для электрика. Следующие шаги помогут вам заменить старые переключатели новыми, чтобы обновить их внешний вид и функции.

Advertisement

Как подключить однополюсный выключатель света

Устали от ваших тумблеров миндального цвета и хотите заменить их более современными безвинтовыми настенными панелями и кулисными выключателями? Это простая работа для домашнего мастера, при условии, что вы работаете аккуратно и следуете основным протоколам безопасности.

ШАГ 1: Отключите источник питания.

Очень важно правильно выполнить этот первый шаг. Пропуск этой части или выполнение ее неправильно может привести к летальному исходу.

Прежде чем делать что-либо еще, убедитесь, что в цепи, с которой вы будете работать, нет питания. Это означает, что нужно подойти к блоку выключателей и отключить выключатель, который управляет выключателем, который вы собираетесь заменить.

На всякий случай проверьте выключатель, чтобы убедиться, что он больше не включает свет. Иногда выключатели имеют неправильную маркировку, поэтому перепроверьте, прежде чем переходить к следующему шагу.

ШАГ 2: Снимите старый выключатель света.

Убедившись, что питание этого конкретного выключателя отключено, отвинтите пластину выключателя (большинство из них крепится двумя маленькими винтами с плоской головкой), затем отвинтите старый выключатель от стены (здесь — с плоской головкой и крестообразным шлицем). винты одинаково распространены). Осторожно вытащите старый переключатель, но пока оставьте провода подключенными.

СВЯЗАННЫЕ: Решено! На какой высоте устанавливать выключатель света

ШАГ 3: Определите клемму и провода заземления.

Обратите внимание на расположение проводов.

• Вы должны увидеть два черных провода, каждый из которых подсоединяется к разным винтам сбоку переключателя. Это так называемые клеммные винты.
• Вы также увидите два белых (нейтральных) провода, которые соединяются друг с другом в коробке. Соединение должно быть закрыто проволочной гайкой.
• Вы также должны увидеть три зеленых или оголенных медных провода. Это заземляющие провода.

Все три провода подключаются к одной гайке, а самый короткий подключается к зеленому винту на выключателе света.

Реклама

1. Черный провод от источника 2. Черный провод к светильнику 3. Подключенные нулевые провода 4. Заземляющие провода

ШАГ 4: Отсоедините клемму и заземляющий провод.

Ослабьте винты, удерживающие клеммные провода на месте. После этого освободите клеммные провода, при необходимости используя плоскогубцы, чтобы снять натянутую катушку. Аналогичным образом освободите заземляющий провод. На этом этапе вы сможете снять выключатель со стены. Если это облегчит вашу работу, отогните свисающие провода в сторону.

ШАГ 5: Проверьте провода на предмет повреждений.

Осмотрите концы проводов на предмет износа. Отрежьте поврежденные участки с помощью многофункционального инструмента или кусачек. Не забудьте оставить примерно полдюйма провода открытым на каждой длине.

Поскольку электрические провода со временем подвергаются нагрузке и могут ослабевать при использовании, необходимо убедиться, что при повторном подключении проводов к заменяющему выключателю любая часть провода, которая соприкасается с винтами, не повреждена.

ШАГ 6: Подсоедините провода к новому выключателю.

Используйте универсальный инструмент или плоскогубцы, чтобы согнуть каждый оголенный провод в круглый крючок. Постарайтесь закруглить эти крючки достаточно плотно, чтобы они плотно прилегали к изгибу винтов на сменном выключателе света. Знание того, как правильно подключить клеммы выключателя света, обеспечивает полностью функциональный выключатель.

Затем прикрепите загнутые концы проводов к новому выключателю. Начните с черных проводов, подключив их к клеммным винтам с правой стороны. Их крючки должны быть ориентированы по часовой стрелке. Присоедините зеленый провод, также называемый заземлением, к винту слева. Вы можете обнаружить, что острогубцы, хотя и не обязательные, могут помочь удерживать провода на месте, когда вы затягиваете каждый винт.

СВЯЗАННЫЕ: Как сращивать провода для домашних электрических проектов

ШАГ 7: Снова прикрепите и накройте провода пластиной переключателя.

Защитите коммутатор от возгорания, обмотав изолентой корпус и винты клемм. Наконец, ввинтите выключатель обратно в стену, замените пластину переключателя и снова включите автоматический выключатель.

Реклама

ШАГ 8: Проверьте проводку выключателя света.

Если вы правильно подключили выключатель, при его нажатии должен загореться свет. Если это не так, проблема, скорее всего, в плохом соединении.

Снова выключите выключатель, осмотрите провода, чтобы убедиться, что каждый из них надежно подключен к своей клемме, а затем снимите гайку с нейтрали (белые провода) и убедитесь, что они надежно скручены друг с другом, чтобы они налаживание хорошей связи. Установите на место крышку, включите выключатель и снова нажмите выключатель — он должен загореться.

Готово. Теперь пусть загорится свет!

Как подключить трехпозиционный выключатель света

Иногда нецелесообразно иметь только один выключатель для освещения, и в этих случаях может помочь использование двух трехпозиционных выключателей. Например, два трехпозиционных выключателя позволяют включать лестничное освещение как сверху, так и снизу лестницы.

Заменить трехпозиционный переключатель так же просто, как заменить однополюсный, но в коробке вы найдете больше проводов. Поскольку оба переключателя будут управлять светом, им нужны дополнительные «путевые» провода, соединяющие переключатели друг с другом. Читайте дальше, чтобы узнать, как держать провода прямо, как выяснить, где они подключаются к новым переключателям, и как подключать переключатели.

СВЯЗАННЫЕ: Лучшие выключатели света с датчиком движения 2021 года

ШАГ 1: Отключите источник питания.

Найдите выключатель, обслуживающий выключатель. Во многих домах один выключатель (в сервисной панели) обеспечивает питание всей комнаты, поэтому выключатель может быть помечен как «Главная спальня» или «Прихожая наверху». После отключения выключателя всегда проверяйте выключатель, чтобы убедиться, что питание действительно отключено.

Реклама

ШАГ 2: Снимите переключатель.

С помощью отвертки ослабьте два винта, удерживающих пластину переключателя, и отложите ее в сторону. Затем используйте отвертку, чтобы ослабить верхний и нижний винты, которые удерживают фактический переключатель на месте. Как только винты будут выкручены, вы сможете вытащить переключатель на пару дюймов, чтобы увидеть и поработать с проводами.

ШАГ 3: Найдите провода.

В трехпозиционном переключателе используются два различных типа проводов. Стандартный кабель 14:2, содержащий белый провод, черный провод и провод заземления, передает питание от выключателя к распределительной коробке. Кабель 14:3 с черным, белым, красным и заземляющим проводом соединяет первый выключатель со вторым выключателем, а также со светом.

Самый распространенный (но не единственный) способ подключения трехпозиционного выключателя — проложить провода от первого выключателя к свету, а затем ко второму выключателю. Замена трехпозиционного переключателя в этой конфигурации проводки описана в следующих шагах. Однако, если вы откроете коробки переключателей и обнаружите другую конфигурацию проводов, вы все равно можете заменить переключатели, используя общий метод, описанный здесь.

1. Два (белых) нулевых провода 2. Три провода заземления 3. Красный контактный провод 4. Черный контактный провод 5. Черный общий провод

ШАГ  4: Пометьте общий провод в первой коробке.

В первом распределительном щитке (куда поступает питание) вы увидите восемь проводов. Два белых (нейтральных) провода будут соединены и покрыты гайкой. Черный провод будет подключен к черной или медной винтовой клемме — это «общий» провод — и вы должны отличать его от других проводов. Перед отсоединением наклейте кусок изоленты на общий провод, чтобы вы знали, что это общий провод. Не пропускайте этот шаг!

Advertisement

Вы также увидите три заземляющих провода, соединенных в одной гайке, а также дополнительный черный провод и красный провод — это дорожные провода, которые соединяются со светом и вторым выключателем.

ШАГ 5: Определите провода во второй коробке.

При такой конфигурации проводки вы найдете только четыре провода во втором распределительном щитке: черный провод, белый провод, красный провод и провод заземления. Белый провод в этом выключателе не является нейтральным, а скорее используется в качестве горячего провода. Он должен быть либо помечен черной изолентой, либо черной краской, чтобы обозначить, что это горячий провод. Черный провод в коробке — это общий провод, и он идет к общей клемме. Идите вперед и пометьте этот общий провод, чтобы он оставался прямым.

1. Общий провод 2. Красный контактный провод 3. Белый провод с черной краской (горячий провод) 4. Провод заземления

ЭТАП 6: Отсоедините провода.

После того, как оба общих провода будут помечены, с помощью отвертки ослабьте винты клемм и снимите прикрепленные к ним провода. Для проводов, которые соединены друг с другом и покрыты гайками, просто открутите гайки, чтобы открыть оголенные концы проводов. Теперь вы готовы установить новые переключатели.

ШАГ 7: Подключите новые переключатели.

Осмотрите переключатели — при установке новых трехпозиционных переключателей всегда используйте одинаковый тип для обоих переключателей. Конфигурация терминала может различаться в зависимости от производителя, что может затруднить установку.

• Сначала подключите общие провода к общим клеммам, обозначенным на обоих новых переключателях. Если клемма не помечена как «Общая», она будет иметь черную или медную клемму на нижней стороне переключателя.
• Затем подключите красный провод к клемме на верхней стороне переключателя. Красный — это контактный провод, который можно подключить к левой или правой верхней клемме. Это не имеет значения, если вы делаете это одинаково на обоих коммутаторах. Таким образом, если вы подключаете его к верхнему правому разъему на одном переключателе, подключите его к верхнему правому разъему на другом коммутаторе.
• Подсоедините второй контактный провод к клемме, расположенной напротив клеммы красного провода. В первой коробке это будет черный провод, который вы не пометили как общий. Во второй коробке это белый провод с черной краской или лентой, что указывает на то, что он используется в качестве горячего провода.
• Соедините белые нейтральные провода в первой коробке друг с другом, скрутив их вместе и закрепив гайкой.
• Скрутите вместе три провода заземления в первой коробке и закрепите их гайкой. Затем подключите конец самого короткого заземляющего провода к зеленой клемме на переключателе.
• Теперь осталось подключить только заземляющий провод во второй коробке — прикрепите его к латунному или зеленому клеммному винту переключателя.

ШАГ 8: Установите на место крышки и проверьте переключатели.

После подключения проводов закрепите переключатели двумя винтами на распределительной коробке и замените пластины переключателей. Переверните выключатель, который подает питание на переключатели, и проверьте каждый переключатель, попеременно включив один, а затем другой. Любой переключатель включает или выключает свет, поэтому переключатель может находиться в верхнем или нижнем положении для включения света.

Объявление

Если индикатор не загорается, возможно, соединение плохое. Убедитесь, что провода надежно подключены к соответствующим клеммам, а белые нейтральные провода в первом распределительном щитке туго скручены и закрыты проволочной гайкой.

СВЯЗАННЫЕ: Как заменить выключатель света

Заключительные мысли

Подключение выключателя — относительно простой проект, если вы заменяете существующие выключатели новыми. Однако добавление проводки для новых выключателей — это работа для лицензированного электрика. Домашние мастера должны иметь хотя бы некоторые знания и опыт подключения проводов выключателя света, и основное внимание всегда должно быть уделено безопасности. Никогда не пытайтесь снять выключатель, пока не убедитесь, что питание отключено.

Подключение 3-позиционных переключателей на первый взгляд может показаться более сложным, но, как и в случае с однополюсными переключателями, все дело в том, чтобы провода на новых переключателях были в той же конфигурации, что и на старых. Маркировка общих проводов в трехпозиционных переключателях упрощает процесс.

Домовладельцы могут обнаружить различные конфигурации проводки в распределительных коробках, что указывает на то, что источник питания входит в цепь в другом месте — обычно через свет. Путем маркировки общих проводов и подключения дорожных проводов к идентичным клеммам на обоих переключателях можно дублировать практически любую конфигурацию проводки.

Реклама

Часто задаваемые вопросы о проводке выключателя освещения

Для тех, кто хочет заменить существующие выключатели, однополюсные или трехпозиционные, более новыми, проводка относительно проста. Тем не менее, все проекты электропроводки сопряжены с определенной степенью риска поражения электрическим током и возгорания, поэтому подключение проводов должно быть точным. У тех, кто рассматривает возможность замены переключателя любого типа, следует ожидать некоторых вопросов.

В: Что произойдет, если подключить переключатель наоборот?

Если вы неправильно подключите однополюсный выключатель, свет вообще не загорится. Если вы неправильно подключите трехпозиционный выключатель, вы сможете включить свет одним выключателем, но не другим. Перед тем, как приступить к этому проекту, важно изучить, как подключить переключатель.

В: Может ли неправильное подключение выключателя света стать причиной пожара?

Да. Ослабленные провода могут перегреться и вызвать искрение, что может привести к пожару. Если у вас есть какие-либо сомнения относительно ваших возможностей самостоятельной проводки, попросите электрика сделать проводку.

В: Как подключить трехпозиционный выключатель света?

Замена существующего 3-позиционного переключателя новой моделью — несложная задача, и при подключении проводов к новому переключателю вам потребуется имитировать конфигурацию проводки на текущем переключателе.
