Как подключить настенный светильник с цепочкой: Как к бра подсоединить провод с выключателем: как подключить настенный светильник с цепочкой?

Как к бра подсоединить провод с выключателем: как подключить настенный светильник с цепочкой?

Подключение бра с цепочкой

Простая схема подключения бра

Настенный светильник бра может использоваться для освещения на кухне, в спальне и даже в ванной комнате. На сегодняшний день существует несколько способов подключения данного устройства. Разница между ними в следующем:

• одна либо несколько ламп в бра;
• питание должно осуществляться напрямую от электропроводки;
• питание должно осуществляться от розетки с помощью вилки;
• разъединение цепи происходит от клавиши на стене;
• разъединение цепи происходит от веревочного выключателя (цепочки либо как его еще принято называть — выключатель-шнурок).

Подробно рассмотрим схемы подключения бра каждого из вариантов. Если светильник имеет одну лампочку, от нее будет выведено 2 провода: фаза и ноль. Чтобы правильно подсоединить их, рекомендуем изначально ознакомиться с цветовой маркировкой проводов.

Итак, фазу от лампочки соединяем с выключателем (в нашем случае веревочным), после чего от выключателя-шнурка проводник ведется к вводной фазе. Ноль (изоляция синего цвета) соединяем напрямую с вводным нулем.

К Вашему вниманию наглядная схема подключения бра с веревочкой и с одной лампочкой:

Если светильник имеет 2 либо больше источников света, то количество контактов увеличиться. К примеру, из двух ламп будет выходить 4 провода (как видно на картинке).

Электрическая схема подключения бра с двумя лампами будет иметь вид:

Обращаем Ваше внимание на то, что вид выключателя света на схему соединения никак не повлияет. Главное – подводить на разрыв фазный проводник, а не нулевой! Для проекта, предоставленного выше, разумнее будет осуществлять подсоединение к двойной модели.

Что касается различия в источнике питания (розетка либо электропроводка в стене), то тут тоже все довольно просто. Со стены, как и с вилки, выходят два контакта (на фото ниже видно).

Все что Вам нужно сделать – правильно соединить жилы (фаза к фазе, ноль к нулю).

Вот и вся схема подключения бра своими руками. Надеемся, что данная информация была для Вас доступной и полезной!

Напоследок рекомендуем просмотреть полезное видео, в котором демонстрируется инструкция по сборке светильника:

Рекомендуем также просмотреть материал: как повесить люстру к потолку!

Источник: https://samelectrik.ru/sxema-podklyucheniya-bra.html

Веревочные и цепочные модели — как подключить бра с выключателем-шнурком?

Перед подключением прибора освещения, выберите высоту его установки и сделайте скрытую проводку. Чтобы правильно осуществить монтаж изделия, вам нужно будет лишь соединить два либо три провода и закрепить светильник на стену.

Для подключения бра с цепочкой вам потребуются такие инструменты:

• изолента;
• саморезы;
• отвертка;
• остро заточенный нож.

Важно! Перед началом работ не забудьте обесточить помещение.

Также на подготовительном этапе снимите изоляционную защиту с концов проводов примерно на 5-8 мм.

Существует две разновидности подключения — с тремя и двумя проводами:

• в первом случае это будут провода ноль (N – нейтральный), фаза (L) и земля (PE – заземляющий). Подключение проводите к соответствующим им вводными проводами. Для это зажмите их клеммными колодками и зафиксируйте при помощи прижимных болтов;
• в случае с двумя проводами, вы увидите белый либо коричневый провод, являющийся фазой. Их крепят к клемме L. Синие провода представляют собой рабочий ноль, провода этого цвета подключайте к клемме N. Если ваше бра имеет две и более лампочек, то число контактов возрастет. Так, от двух ламп будет выводиться не 2, а 4 провода, как на нижеприведенном фото.

По завершении работ закройте корпус светильника и закрепите световое устройство на стене при помощи саморезов. Теперь осторожно присоедините плафоны, включите электропитание и проверьте работу светотехники. Наглядно увидеть, как подключить переключатель на бра со шнурком, и убедиться, что сделать это самому очень просто, вы можете на этом видео:

Шнур и вилка — как подключить бра к розетке?

Еще одна разновидность бра — это светильники без выключателей, которые подключаются к сети электропитания напрямую, при помощи вилки. Просто подключите контакты бра к соответствующим проводам электрического шнура (как это показано на приведенных выше схемах, фаза к фазе, ноль к нулю) с вилкой. Теперь вставьте вилку в розетку, и наслаждайтесь комфортным рассеянным освещением.

Неоспоримым достоинством такого способа является то, что вам не придется штробить и сверлить стены или дополнительно устанавливать выключатель. Если вы считаете неудобным частое подключение вилки к розетке, ориентируясь на схему для клавишных моделей, добавьте в цепь шнур, который позволит разрывать цепь.

Надеемся, что ознакомившись со схемами подключения бра к сети и обучающим видео, вы убедились, что сделать это своими руками действительно просто. Современные изготовители таких светильников предлагают множество очаровательных и стильных моделей различного типа в разнообразном стилевом оформлении. Поэтому профессионалы советуют использовать их для создания светового дизайна самых разных помещений: спальной комнаты, кухни, ванной, гостиной, холла и пр.

Источник: https://svetguru.ru/article_items/kak_podklyuchit_bra/

Как подключить бра, способы подключения, пошаговая инструкция

2017-01-25

Настенные светильники бра уже несколько десятилетий остаются одним из самых востребованных видов светотехники. Их основным достоинством является рассеянное и мягкое освещение, позволяющее комфортно читать, а также создавать акценты и уют в интерьере каждой комнаты. Современные бра отличаются по типу конструкции и, соответственно, по способу подключения:



• светильники со шнуровым выключателем;
• бра, питание которых обеспечивается от розетки при помощи вилки;
• световые устройства, включаемые при помощи клавиши на стене.

Самостоятельное подключение любого типа бра не вызовет особых затруднений, если знать, как это сделать правильно и учесть ряд нюансов. В данной статье вы найдете подробное описание процесса всех способов подключения бра своими руками со схемами и поясняющим видео.



Веревочные и цепочные модели — как подключить бра с выключателем-шнурком?

Перед подключением прибора освещения, выберите высоту его установки и сделайте скрытую проводку. Чтобы правильно осуществить монтаж изделия, вам нужно будет лишь соединить два либо три провода и закрепить светильник на стену.

Для подключения бра с цепочкой вам потребуются такие инструменты:

• изолента;
• саморезы;
• отвертка;
• остро заточенный нож.



Важно! Перед началом работ не забудьте обесточить помещение.



Также на подготовительном этапе снимите изоляционную защиту с концов проводов примерно на 5-8 мм.

Существует две разновидности подключения — с тремя и двумя проводами:

• в первом случае это будут провода ноль (N – нейтральный), фаза (L) и земля (PE – заземляющий). Подключение проводите к соответствующим им вводными проводами. Для это зажмите их клеммными колодками и зафиксируйте при помощи прижимных болтов;
• в случае с двумя проводами, вы увидите белый либо коричневый провод, являющийся фазой. Их крепят к клемме L. Синие провода представляют собой рабочий ноль, провода этого цвета подключайте к клемме N. Если ваше бра имеет две и более лампочек, то число контактов возрастет. Так, от двух ламп будет выводиться не 2, а 4 провода, как на нижеприведенном фото.

По завершении работ закройте корпус светильника и закрепите световое устройство на стене при помощи саморезов. Теперь осторожно присоедините плафоны, включите электропитание и проверьте работу светотехники. Наглядно увидеть, как подключить переключатель на бра со шнурком, и убедиться, что сделать это самому очень просто, вы можете на этом видео:



Клавишные модели — как подключить светильник бра с выключателем?

Альтернативой прибором освещения с выключателем веревочного типа являются бра, включение/выключение которых происходит при помощи клавиши на стене. Зачастую конструкция таких изделий вместо цепочки предполагает только наличие контактов, которые вам нужно самостоятельно соединить.

Как видно на схеме, подключить такой настенный светильник-бра практически так же просто, как и модели предыдущего типа. Главное, помните о следующих моментах:

• вводная фаза должна идти на выключатель;
• фаза от выключателя должна заходить обратно на осветительный прибор;
• ноль и землю соединяйте в данной ситуации напрямую.



Важно! Будьте внимательны, в большинстве изделий из Китая и некоторых других моделях бра все провода могут быть покрыты изолирующим материалом одного цвета. Чтобы не запутаться и обеспечить для себя безопасность во время ремонтных работ или обслуживания светотехники, пометьте все контакты при помощи разноцветной изоленты либо кембриков.



Шнур и вилка — как подключить бра к розетке?

Еще одна разновидность бра — это светильники без выключателей, которые подключаются к сети электропитания напрямую, при помощи вилки. Просто подключите контакты бра к соответствующим проводам электрического шнура (как это показано на приведенных выше схемах, фаза к фазе, ноль к нулю) с вилкой. Теперь вставьте вилку в розетку, и наслаждайтесь комфортным рассеянным освещением.

Неоспоримым достоинством такого способа является то, что вам не придется штробить и сверлить стены или дополнительно устанавливать выключатель. Если вы считаете неудобным частое подключение вилки к розетке, ориентируясь на схему для клавишных моделей, добавьте в цепь шнур, который позволит разрывать цепь.



Надеемся, что ознакомившись со схемами подключения бра к сети и обучающим видео, вы убедились, что сделать это своими руками действительно просто. Современные изготовители таких светильников предлагают множество очаровательных и стильных моделей различного типа в разнообразном стилевом оформлении.

Поэтому профессионалы советуют использовать их для создания светового дизайна самых разных помещений: спальной комнаты, кухни, ванной, гостиной, холла и пр.



Настенные светильнинки, бра с выключателем.

Вы купили настенный светильник — бра, без выключателя. В первой части я писал, как самому установить настенный светильник типа «БРА» своими силами, это притом, что у вас есть встроенный выключатель в стене с выходом на 220вольт. Но что делать, если у вас нет встроенного выключателя, а вам понравился именно этот настенный светильник по дизайну и у него нет своего выключателя. В этой инструкции я вам подскажу, как самому установить своими силами выключатель. Для этого нам понадобятся инструменты и соответственно сам выключатель. Выключателей бывает множество видов; кнопочные и выключатель со шнурком(цепочка) , Я выбрал выключатель со шнурком и на его примере покажу вам как установить его в настенный светильник и подключить.

Если вы еще не преобрели бра и хотите купить настенный светильник бра с выключателем, то мы собрали для Вас все здесь — Бра с выключателем

ПЕРЕД НАЧАЛОМ РАБОТ, УБЕДИТЕСЬ, ЧТО ПРОВОДА ИЗ СТЕНЫ ОБЕСТОЧЕНЫ

1. Для начала достаем светильник из коробки и распаковываем его.
2. Дальше нам понадобятся инструменты и крепежные детали.
3. В данном случае я буду крепить светильник к гипсокартону.
4. Для монтажа по бетону или кирпичу, понадобится перфоратор
5. Берем светильник и откручиваем крепежную пластину.

6. Берем сам светильник и прикладываем его к стене

7. Делаем пометку на стене на против крепежного винта пластины

8. Убираем настенный светильник (БРА) и прикладываем крепежную пластину к нашей отметке. На крепежной пластине есть прорези для крепления саморезов, в этих прорезях делаем отметку, где не посредственно будет сверлиться отверстие


9. После этого берем шуроповерт как показано на рисунке и крепим пластину к стене, для этого понадобятся крепежи, они у вас будут отличаться в зависимости от того на какую поверхность будет устанавливаться настенный светильник: бетон, кирпич, гипсокартон или дерево.







10. После этого нам понадобится зачистить провода, для этого берем нож и зачищаем


11. На этом мы заканчиваем с креплением настенного светильника и приступаем к следующей части, как установить выключатель в светильник. Для этого нам понадобится инструмент, в частности шуруповерт или дрель, для сверления отверстия в самом настенном светильнике сверла, один клемник и сам выключатель

12. Итак, приступаем, берем настенный светильник и маркер, отмечаем на нижней части светилька отметку, где будем сверлить отверстие для выключателя.


13. После этого берем тоненькое сверло и просверливаем отверстие

14. После берем большое сверло и просверливаем отверстие по размеру выключателя, оно примерно 9мм, зависит от вида выключателя.

15. Дальше берем выключатель и просовываем его в отверстие



16. После этого берем клемник и прикручиваем его к одному из проводов выключателя

17. Откручиваем один провод от клемника светильника.

18. После этого соединяем провод настенного светильника с проводом выключателя

19. Оставшийся провод от выключателя, подсоединяем в клемник настенного светильника, в тоже отверстие от куда мы вытаскивали провод

20. Вот что должно у нас получиться

21. Дальше берем бра и подсоединяем его к выведенным проводам из стены

22. После этого прикручиваем настенный светильник к пластине на стене



23. После этого подаем питание на настенный светильник (БРА).

24. Вот и всё, ничего сложного.
25. В нашем магазине вы можете подобрать потолочную люстру недорого

Если у Вас есть вопросы и сомнения, то квалифицированные консультанты ответят на любой вопрос. Пишите в группу ВКонтакте

Похожие публикации

Как подключить бра к электросети: схемы и способы монтажа

Настенный светильник (бра) – популярный осветительный прибор, дополняющий люстру, порой замещающий ее. Он дает красивый рассеянный свет, который в ряде моделей можно направлять в разные стороны. Такое освещение идеально подходит для чтения по вечерам, работы, создания уютной атмосферы

Бра имеют множество преимуществ перед торшерами – стоят дешевле, не занимают лишнего пространства. Прежде чем приступать к монтажу, надо определиться, как подключить бра, выбрать схему и место расположения, а также приобрести нужные инструменты.

Способы подключения по типам моделей

Подключение настенного светильника, точнее, его способ, зависит от типа устройства. В магазинах есть разные виды бра – со шнурком, вилкой, веревочкой (цепочкой, сонеткой), без шнура – на клавишах. Чтобы правильно подключить прибор к электросети, важно ознакомиться со спецификой работы.

При монтаже следует учесть такие моменты:

• при высокой влажности воздуха убедиться, что осветительный прибор имеет влагозащиту;
• учесть, какой тип лампочек используется, – нельзя покупать те, что превышают указанную в паспорте мощность;
• если светильник питается от 12-24 вольт, дополнительно приобрести трансформатор напряжения, включить его в схему.

Веревочная модель

Повесить на стену веревочный светильник труда не составит, сделать это сможет даже начинающий мастер. Подводят электрические провода до необходимой пользователю высоты (обычно 1-2 метра от пола) скрытым способом, чтобы не испортить вид комнаты. Всего их должно быть три – ноль (N), фаза (L) и заземление (PE). Затем в соответствии с приложенной схемой нужно прикрепить контакты к колодкам с клеммами соответствующей маркировки. Фазу соединяют с фазой, ноль с нулем и заземление с заземлением.

Клавишная модель

Установка бра с выключателем-клавишей отличается рядом особенностей. Вместо веревки у таких устройств контакты, которые подключают самостоятельно. Все провода и соединения для такого бра полностью скрывают в стене. Для этого потребуется штробить, потому стоит подумать о креплении светильника заранее.

При работе надо соблюдать осторожность. В противном случае высок риск короткого замыкания, а так как проводка внутренняя, сложно будет устранять последствия. Надо устанавливать бра строго по схеме, стыкуя провода по цвету и маркировке. Сетевая вводная фаза пойдет на переключатель, от него — опять на бра, чтобы обеспечить возможность разъединения электрической цепи. Ноль и заземление в ходе монтажных работ надо соединять напрямую.

Шнур с вилкой

Повесить на стену бра, имеющее вилку на шнуре, очень просто. У подобных светильников есть провод, как у всех электроприборов, вилкой они включаются в розетки. Рекомендуется покупать их, если нет возможности проштробить стену, проложить новую проводку и смонтировать отдельный выключатель. Чтобы зажечь свет, достаточно просто вставить вилку в розетку либо воспользоваться переключателем (его добавляют для более комфортного разъединения цепи). Вешать на стену такие устройства можно без элементарного знания электрических схем подключения.

Поэтапная инструкция

Все современные светильники имеют три провода – фазу, ноль и заземление. Если в квартире соответствующая проводка, сложностей с подключением не возникнет. При наличии только рабочей фазы и нуля, когда поменять проводку возможности нет, придется действовать иначе. Установить лампу можно, подсоединив через одну прерывающуюся выключателем фазу и ноль, соблюдая при этом маркировку.

Выбор места подключения настенного светильника

Обычно бра помещают в спальне у изголовья постели. Для небольшой достаточно одного электроприбора. Если кровать внушительного размера, оптимально крепить по одному светильнику с каждой стороны. В детской обычно помещают бра так, чтобы яркий свет не мешал малышу. Удачное решение — повесить лампу над креслом, чтобы перед сном почитать ребенку книжку. Для детей постарше размещают светильник над кроватью.

В качестве основного источника света в ванной или прихожей могут выступать бра. В таких помещениях их монтируют по обеим стенам симметрично либо подсвечивают зону вокруг зеркала. Для ванной комнаты потребуется влагозащищенный светильник.

Перед монтажом следует измерить расстояние от пола и между светильниками, что особенно актуально при установке двух и более бра. Если вешать «на глазок», получатся ненужные дырки в стене или лампы будут висеть криво.

Подготовка к монтажным работам

Перед самостоятельным проведением работ сразу готовят нужные инструменты и приспособления. Обязательно понадобится электродрель со сверлом, которое подбирают в зависимости от материала стен. Для бетонных — не используют сверла по дереву и наоборот.

Также для работы нужны:

• отвертка;
• индикаторная отвертка;
• пассатижи;
• карандаш;
• острый нож.

Если бра будет крепиться высоко, стоит запастись стремянкой. В крайнем случае можно встать на надежный стул, одной рукой опираясь в стену.

Установка

Для подключения бра надо выполнить следующую пошаговую инструкцию:

1. Отключить нужный автомат, чтобы обесточить комнату или всю квартиру, в зависимости от типа монтажа электропроводки.
2. При помощи индикаторной отвертки убедиться, что напряжение на контактах отсутствует.
3. Приложить крышку бра к месту будущего монтажа, которое уже отмечено на стене. Сделать пометки карандашом в области отверстий, в которые затем будут установлены крепежные детали.

1. Дрелью просверлить отверстия согласно отметкам. Можно предварительно аккуратно прорезать обои, чтобы не порвать их дрелью.
2. Закрепить крышку бра дюбелями на стене.
3. Снять с каждой жилы изоляцию на 0,5 см острым ножом.
4. Соединить провода между собой по выбранной схеме подключения, обычно стандартной.
5. Зафиксировать корпус бра специальными болтами, которые прилагаются к светильнику. Присоединить абажур, если таковой имеется.

Далее в прибор вкручивают лампочку и включают автоматы. Как видим, установить бра можно своими руками, необязательно приглашать для этого электрика.

Как подключить бра к электросети: схемы и способы монтажа

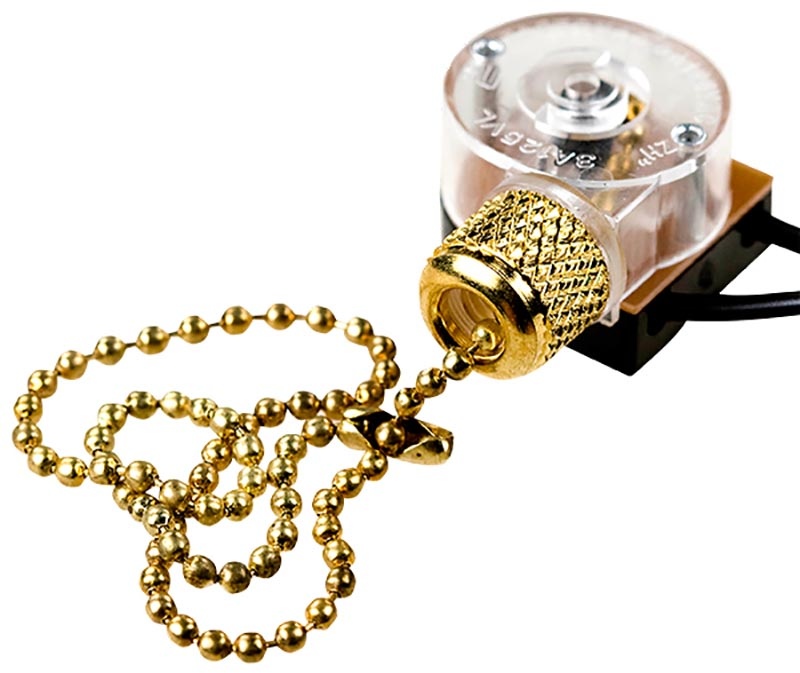

Выключатель с веревочкой для бра: схема подключения

Для осветительной техники используют самые различные механизмы выключения. Например, выключатель с веревочкой, шнуром или цепочкой является одним из популярных видов механизмов, используемых в настенных светильниках, торшерах и бра. Они достаточно удобные в использовании, кроме того, могут служить дополнительным элементом декора. Хоть это и довольно распространенный элемент, но не все знают, как его подобрать, а потом подключить.

Применение

Бра является практически обязательным элементом спальной, прихожей или ванной и, в основном, его используют именно в тех в комнатах, где читают, так как он обеспечивает небольшую площадь освещения, которая не будет мешать другим. Механизмом контроля работы в таких светильниках выступает выключатель шнуровой из волокон или сплава, сплетенного цепочкой.

Схема подключения

Кроме того, такой источник света очень удобен для использования в небольших комнатах. Он способен создавать визуальную иллюзию дополнительного пространства или, наоборот, сокращать площадь. Все это можно достигнуть из-за особенностей световых потоков, которые часто используют дизайнеры, чтобы скрыть одни детали и подчеркнуть другие.

Но светильник может выполнять только одну функцию: декоративную или практичную. Такой светильник не может одновременно использоваться в качестве источника света для чтения и для создания визуальных эффектов. Для создания двух различных эффектов потребуются разные типы ламп и плафонов.

В большинстве случаев именно плафон влияет на распространение света, поэтому стоит в первую очередь обратить внимание на этот элемент осветительного прибора. Кроме того, существует еще несколько деталей, от которых зависит интенсивность светового потока и площадь освещения.

Правила выбора светильника в разных комнатах

Бра можно использовать в разных комнатах, но для каждой из них потребуется подобрать подходящую модель плафона.

Для чтения следует выбирать модели, излучающие не очень яркий свет.. Интенсивное свечение очень сильно раздражает глаза, поэтому стоит выбирать светильники с матовыми плафонами.

Иным решением проблемы перенапряжения глаз от света может стать выбор цвета свечения. В таком случае нужно подобрать плафон правильного цвета. Наши глаза различают всего три основных цвета: синий, красный и зеленый. Переизбыток красного, к примеру, сильно влияет на чувствительность глаз, медленно вызывая перенапряжение нервных центров, поэтому лучшим вариантом станет зеленый цвет и его оттенки.

Кроме того, стоит определиться, где будет находиться будущий источник света. Бра с выключателем кнопочного типа очень часто размещают в детских комнатах и ванной. В спальне можно использовать бра с выключателем веревочкой, цепочкой или даже шнур с диммером.

Диммер позволяет регулировать яркость света, что очень пригодится для более удобного чтения книг. Но после приобретения может возникнуть вопрос, как подключить бра.

Особенности монтажа

Перед установкой бра стоит определиться с его местом расположения. Лучший вариант установка на уровне 1.5 м от пола. В большинстве случаев это оптимальный уровень. Если проводка для подключения готова, стоит рассмотреть два самых распространенных варианта:

• подключение бра со встроенным выключателем,
• монтаж этих элементов по отдельности.

Встроенный выключатель со шнурком подключается к сети вместе с бра.

Понадобится подсоединить два или три провода, а затем закрепить светильник. Часть провода нужно очистить от защитных слоев и изоляции примерно на 5-7 мм. Голые кончики подключаются к клеммам. Их нужно зафиксировать с помощью специальных болтиков.

Три провода это: фаза, ноль и заземление. Подключаются они, наматываясь или зажимаясь в клеммники прибора. В случае с двумя проводами подключаются они так:

1. Белый или коричневый проводник это фаза, он всегда соединяется с клеммой L.
2. Все оттенки синего провода рабочий ноль, он подключается к клемме N.
3. С заземлением обычно сталкиваться при монтаже не приходится.
4. После подключения проводки корпус закрывается защитными элементами и крепится на стену с помощью самонарезающих болтов.
5. Устанавливается абажур.

Как подключить бра, если веревочный выключатель отдельно от него?

В случаях, когда бра приобретается отдельно с выключателем, придется сделать скрутку из проводов и соединить их. Выключатель со шнурком имеет два провода и бра тоже имеет два. Коричневый или красный провод от светильника нужно скрутить с проводом выключателя и замотать изолентой или надеть на место соединения клеммник. Второй провод от выключателя соединяем с фазой, а оставшийся от бра с нулем.

Заключение по теме

Для создания качественного освещения в небольшой комнате лучше всего использовать светильник или бра. Самыми распространенными механизмами контроля считаются выключатели с веревочкой или кнопочные. Веревкой в таком случае служит специальный стойкий волокнистый материал, который способен выдержать большую нагрузку. В ином случае выключатель может быть с цепочкой.

Эти механизмы управления достаточно удобные и практичные в использовании как для взрослых, так и для детей и чаще всего применяются в спальнях и детских. Они могут быть как встроенными в прибор, так и отдельно. В первом случае монтаж очень прост и необходимо следовать простым указаниям в прикрепленной инструкции.

Если же оба элемента в наборе отдельно, их придется соединить вручную. Как это правильно сделать, написано в инструкции к прибору, но часто она на иностранном языке, поэтому можно воспользоваться предложенным выше методом.

Как подключить настенный светильник — как самостоятельно установить и подключить настенный светильник с выключателем (схема)

Подключить настенный светильник с выключателем достаточно просто, если у вас уже есть опыт установки бытовых электроприборов или осветительного оборудования.

Главная сложность, которая может возникнуть при установке – необходимость штробления стены или прокладки кабеля через гипсокартоновый или пластиковый кожух.

Выбрать настенный светильник

Установка светильников настенного типа разных видов практически не отличается. Но от правильного выбора зависит удобство и экономичность его работы.

Настенный светильник может отличаться в зависимости от типа освещения, которое он дает. Они могут быть:

• Направленные
• Рассеянные
• Для подсветки элементов декора

Схему освещения важно учитывать в вашем дизайнерском проекте, поскольку от неё зависит, насколько впишется настенный светильник в общий вид комнаты.

Другой важный момент – тип лампочек, которые используются в светильнике. От него зависит вся схема освещения и экономичность использования светильника.

Можно выделить несколько типов ламп:

• Накаливания. Сильно нагреваются и быстро выходят из строя, а также чувствительны к перепаду напряжения
• Галогенные. Нагреваются, но имеют повышенный срок службы
• Люминесцентные. Экономный вариант, такие лампы могут служить в несколько раз дольше, чем лампы накаливания
• Светодиодные. Дают хороший яркий свет и позволяют существенно экономить электроэнергию

Если заранее позаботиться о типе ламп и схеме освещения, светильник может органично вписаться в ваш интерьер.

Инструменты для установки светильника

Чтобы надежно установить светильник вам понадобится:

• Карандаш
• Строительный уровень
• Дюбеля (или крепления для гипсокартона)
• Перфоратор
• Дрель
• Индикатор электроэнергии

Штробление стены по проводку

Прежде чем начать прокладывать провод, необходимо правильно подготовить штробу под него. Несмотря на простоту, этот процесс имеет ряд особенностей:

• Штробление должно проводиться только вертикально или горизонтально, допустим угол только при работе с наклонными стенами
• Вертикальная штроба должна быть на расстоянии не меньше, чем 100 мм от оконных или дверных проемов, а также на 400 миллиметров от газовых труб
• Стоит сократить число поворотов борозды. В идеале, должен быть всего один угол
• Нельзя проводить горизонтальное штробление в несущих стенах дома. Для панельного дома лучше выбрать другой способ прокладки

Кроме штробления есть и другие способы прокладки кабеля. Это можно сделать за гипсокартоном или в штукатурке.

Схема подключения настенного светильника с выключателем

Когда штроба подготовлена, и есть все необходимые инструменты, можно приступать к основной части работы.

Схема подключения светильника состоит из нескольких этапов:

• Разметка. Следует приложить светильник к тому месту, куда вы собираетесь подключить светильник, и отметить места расположения монтажных пластин, после чего выровнять их по строительному уровню, а также отметить линию для штробления
• Просверлить отверстия и повесить монтажную пластину на них при помощи обычных саморезов и дюбелей. Следует правильно подобрать дрель и насадки для вашего материала стены
• Обесточить провод, который будет питать светильник, и проверить отсутствие напряжения индикатором
• Прикрепить заднюю часть корпуса к стене на установленную монтажную планку и подключить обесточенный кабель через клеммник внутри. В некоторых светильниках кабель входит внутрь через заднюю часть корпуса, поэтому нужно заранее пропустить его внутрь, а потом установить светильник
• Собрать корпус, подать электричество и проверить работоспособность

Схема подключения светильника достаточно проста, и вы сможете сделать это даже без опыта работы. Но она может усложниться, если вы купили светильник не на 220 вольт. Тогда схема подключения будет дополнительно иметь подключение трансформатора и или блока питания.

Несколько усложняется схема подключения, если вам нужно установить светильник с выключателем. Вам придется определить фазный провод и аккуратно подсоединить выключатель к обесточенной цепи. Важно, чтобы выключатель обесточивал именно фазу, а не нулевой провод.

Подключить настенный светильник достаточно просто, главное – соблюдать безопасность и работать только с обесточенным кабелем.

Выключатель для бра и настенных светильников: виды и конструктивные особенности

Все осветительные приборы настенного типа управляются с помощью электроустановочных устройств, которые отличаются между собой формой, конструкцией, функциональностью и техническими характеристиками. Не является исключением и выключатель для бра. Подбирается выключатель для светильника под конкретную модель прибора и в соответствии с личными требованиями покупателя.

Разновидности выключателей для бра и светильников

Из всех представленных на рынке моделей, наиболее распространенными являются настенные выключатели, которые отличаются между собой:

1. Способом крепления к стене:
   • Накладные (внешние). Монтаж данного варианта выполняется при наличии наружной проводки или невозможностью установить другим способом.
   • Встроенные (внутренние). Вариант самый распространенный и встречается практически везде, где требуется подключение к электросети.
2. Способом подсоединения:
   • Оснащены винтовыми подсоединением проводов. Недостатком первого варианта является ослабление контактов, поэтому периодически винты нужно подкручивать.
   • Безвинтовыми зажимами. Этот вариант отличается быстрым и простым монтажом, и благодаря надежной конструкции механизма, обеспечивается долговечный контакт между проводом и токопроводящей арматурой.
3. По типу включения/ выключения бывают:
   • поворотными,
   • клавишными,
   • кнопочными,
   • сенсорными,
   • веревочными и др.

Конструкционные решения и особенности

Каждый вид следует рассмотреть отдельно.

• Поворотные выключатели относятся к ретро стилю. Это изобретение прошлого века представлено линейкой качественных и надежных электроустановочных устройств. На сегодняшний день подобные изделия пользуются спросом у почитателей стиля ретро.
• Клавишные модели являются самыми распространенными. Простая конструкция позволяет управлять одним или одновременно несколькими светильниками, включая и выключая лампочки сразу или поочередно. На рынке представлены одно-, двух- и трехклавишные модели.
• Кнопочные устройства — вариант для повсеместного применения. Конструкция кнопочного механизма достаточно простая: состоит из подвижного контакта и возвратной пружины, при нажатии на которую замыкается и размыкается электрическая цепь. Отдельную линейку занимает кнопочный выключатель для настольной лампы. Подобная конструкция очень удобная в эксплуатации.

• Сенсорный выключатель — это инновационный способ управления светом, в основу которого заложены микросхемы. Главным отличием от стандартных моделей является отсутствие обычных клавиш и контактов. Такое устройство безопасное, так как в процессе эксплуатации полностью исключается короткое замыкание, а за счет низкого показателя износа увеличивается срок его службы. Чтобы включить светильник достаточно слегка задеть панель рукой.
• Выключатель для бра шнуровой или веревочный — электроустановочные устройства, оснащенные специальным капроновым шнуром, посредством которого включается и выключается светильник. Это самый необычный и практичный вариант, который также нашел применение там, где установить другие модели электроустановочных устройств не представляется возможным.

  Веревочный выключатель работает по принципу кнопочного варианта, при первом натяжении шнура лампочка загорается (электрическая цепь замыкается), при втором — тухнет (цепь размыкается).
  Крепится выключатель с веревочкой на настенные светильники, в том числе и к бра. Вместо шнура осветительные приборы зачастую оснащаются красивой металлической или пластиковой цепочкой, которая кроме основного предназначения выполняет декоративную функцию.
  Выключатель потолочный, оснащенный веревкой, является один из самых первых видов электроустановочных устройств, которые располагаются непосредственно под потолком. Такой вариант управления светом не утрачивает своей популярности на протяжении нескольких десятков лет и используется в торшерах, настенных бра и в настольных лампах.

Варианты подключения бра через выключатель

В зависимости от модели осветительного прибора, существует несколько вариантов подключения к электропитанию:

• Подключение через настенный выключатель. Если настенный светильник или бра подключаются через настенный выключатель, то провода к светильнику подводятся внутри стены (методом штробления) или по кабель каналу. Провода не видно, но необходимо проложить кабель еще до ремонта помещения. Сам выключатель монтируется в встраиваемом подрозетнике.
• Прямое подключение к электросети. То же самое, что и в предыдущем варианте, только выключатель находится не в стене, а в светильнике. Первое действие — к стене прикручивается крепежная пластина рядом с местом выхода проводки, после чего провода светильника соединяются с жилами проводки и изолируются.  Скручивание концов между собой осуществляется по следующей схеме: фаза — L, рабочий ноль — N, земля — PE. Располагать настенный прибор желательно на высоте от 1,5 до 2 метров.
• Посредством отдельного провода необходимой длины, оснащенного выключателем на проводе и вилкой на конце. Крепится проходной выключатель на провод на определенной высоте. По типу управления устройства бывают кнопочными и клавишными. Такие настенные светильники с выключателем позволяют не наносить урон сделанному в помещении ремонту, так как нет необходимости в прокладке внутренней электропроводки. Приборы можно переносить и размещать там, где нужно и удобнее всего.
  Как подключить выключатель на проводе для бра видео будет полезно посмотреть:

• На стене под потолком крепится выключатель со шнурком или цепочкой.


Совет! Узнать, как подключить бра с выключателем шнурком можно в интернет. На сайте размещено видео для наглядного просмотра инструкции.

Как добавить тяговую цепь к осветительной арматуре за 7 простых шагов

Добавление тяги к осветительной арматуре — простое решение для ваших потребностей в освещении. И хорошая новость в том, что это очень простая работа — вам даже не нужен электрик.

Эта статья расскажет вам обо всех этапах.

Чтобы добавить тяговую цепь к светильнику:

• Отключите питание от светильника

• Просверлите отверстие в основании светильника

• Скрутите черные провода в переключателе и приспособлении вместе затем закройте их

• Скрутите белые провода в коммутаторе и приспособлении вместе, затем закройте их

Готовы? Тогда приступим.

Как добавить тяговую цепь к осветительной арматуре

Дайте угадаю. Не можете найти в магазине товаров для дома светильник с цепочкой, который вам нравится?

« Я просто добавлю свою тяговую цепь к осветительной арматуре », — сказали вы.

Отлично! Люблю энтузиазм! И вы, несомненно, были в восторге от выбора осветительной арматуры и подходящей цепи. Но вы, возможно, начали немного беспокоиться после того, как открыли упаковку новой тяговой цепи.Между двумя проводами, гайкой и болтом можно было подумать, не откусили ли вы больше, чем можете проглотить.

На самом деле (вам повезло) добавить тяговую цепь к осветительной арматуре действительно просто . Но есть несколько вещей, которые вы должны знать, прежде чем начинать бурение наугад отверстий и беспорядочную обрезку проводов.

Хотели бы вы, чтобы ваш светильник с тягово-цепной цепью стал популярным в магазине товаров для дома? Затем убедитесь, что вы следуете приведенным ниже инструкциям!

Отключите питание прибора

Прежде чем мы начнем, давайте удостоверимся, что мы справимся с этим живыми! Обязательно отключите источник питания, идущий к светильнику. Это так же просто, как выключить его в блоке предохранителей.

Просверлите отверстие в основании приспособления.

Это ваш индивидуальный светильник с тяговой цепью. Это означает, что вы можете решить, где именно вы хотите установить коммутатор. Но мы не хотим, чтобы ваш светильник выглядел как игровой автомат. Итак, убедитесь, что вы сделали отверстие в в нужном месте в первый раз, когда . В конце концов, если просверлить отверстие, пути назад уже не будет.

Выберите место для сверления, которое не слишком близко к краю светильника.Отметьте карандашом то место, которое вы хотите просверлить. Измерьте диаметр гайки на переключателе. Выберите сверло, которое просверлит отверстие достаточно большого размера, чтобы гайка на новом переключателе могла пройти через него. Затем просверлите отверстие там, где вы хотите установить переключатель.

Установите коммутатор.

Установите переключатель, протолкнув цепь через только что просверленное отверстие. Проденьте цепь через отверстие , продев ее изнутри в основании приспособления.

Закрутите гайку.

Заверните гайку на место, чтобы надежно удерживать переключатель. Если ваше приспособление из пластика, не затягивайте гайку слишком сильно, так как это может привести к растрескиванию пластика.

Снимите крышку приспособления.

Используйте отвертку , чтобы снять крышку на осветительной арматуре и оголить электрические провода.

Скрутите черные провода на переключателе и приспособлении, затем закройте их.

Теперь мы переходим к самой сути.

Снимите черный провод питания с осветительной арматуры. Поверните на , прикрепите его к черному проводу на новом переключателе тягового усилия. Закройте их вместе проволочной гайкой.

Скрутите белые провода на переключателе и приспособлении, затем закройте их.

Возьмите белый провод от светильника. Скрутите к и прикрепите его к белому проводу в новом переключателе тягового цепи. Закройте их вместе проволочной гайкой.

Установите крышку.

Прикрутите крышку к светильнику с помощью отвертки.Подключите приспособление к розетке.

Хорошенько потяните свою новую тяговую цепь! Снимаю перед вами шляпу!

Преимущества добавления тягово-вытяжной цепи к осветительной арматуре

Добавление тягово-вытяжной цепи к осветительной арматуре не только удобно, но и позволяет сэкономить деньги. Ознакомьтесь с причинами, по которым тяговая цепь к осветительной арматуре становится все более популярной.

Удобство

Вы любите читать ночью?

Нет ничего уютнее, чем сидеть ночью в постели, потягивать горячий напиток и теряться в книге.Затем ваши глаза начинают казаться тяжелыми, и вы готовы заснуть. Итак, вы … поднимаете усталое тело с теплой постели и идете босиком через комнату, босиком по холодному полу, чтобы выключить свет? —Не подождите, это было до того, как вы добавили тяговую цепь к своему фонарю.

Видите ли, вы можете прикрепить тяговую цепь к светильнику, чтобы вы могли включать и выключать его там, где вам удобнее всего. Это полезно, если у вашей кровати есть осветительный прибор, который управляется переключателем на другой стороне комнаты.Это избавит вас от изменения планировки комнаты так, чтобы ваша кровать находилась прямо под выключателем света.

Экономия денег

Да, верно. Добавление тяги к светильнику может даже сэкономить ваши деньги !

У вас в большой комнате есть различные светильники, которые управляются одним переключателем? Это часто бывает в подвалах и на чердаках.

Добавление тяги к некоторым выключателям света даст вам возможность выключать свет, который вам не нужен.Зачем платить за то, чтобы горели все ваши фонари, если вы можете платить только за тот, который используете?

Эстетика

Были ли вы недавно в магазине товаров для дома, чтобы специально подыскать светильник с тянущей цепочкой? Тогда давайте будем честными. Уверен, вы согласитесь со мной, когда я скажу, что варианты, вероятно, были довольно простыми, устаревшими или, смею сказать… отвратительными?

Не знаю, что сейчас с производителями. Похоже, они считают, что светильник должен быть неприглядным, чтобы быть практичным.

Так вот, добавление натяжной цепи к светильнику даст вам преимущество. Вы сможете превратить выбранный вами светильник в элегантный и удобный. Это откроет вам целый мир возможностей выбрать что-то, что действительно дополнит комнату.

Другие варианты простого включения / выключения

Вы ищете способ более удобно включать и выключать свет в вашем доме? Тогда вы будете рады узнать, что вам доступен целый ряд вариантов.Взгляните на следующий список, который предоставит вам некоторые идеи для вашей следующей модернизации освещения.

Нравится звук этих лайфхаков? Тогда вот еще немного информации об этих активаторах включения / выключения света. Узнайте, как они будут работать, чтобы сделать ваш день немного проще.

Подсветка, активируемая движением

Подсветка, активируемая движением, включается и выключается, когда обнаруживается, что кто-то входит в комнату или выходит из нее. Они очень удобны, поскольку их можно запрограммировать так, чтобы они не включали свет ночью, когда другие спят.

Элементы управления Wi-Fi

Элементы управления

Wi-Fi дадут вам возможность выключать свет в вашем доме с помощью мобильного устройства . Что хорошего в этом, так это то, что вы можете использовать его для управления освещением в любой комнате, а не только в той, в которой вы находитесь.

Клаппер

Клаппер потрясающий, потому что он позволяет вам включать свет или в комнате, хлопая в ладоши. Это означает, что вам больше не нужно вылезать из постели, чтобы выключить свет ночью!

Заключение

Добавление тянущей цепи к осветительной арматуре может показаться утомительной и сложной работой.Но как только вы получите необходимые инструкции, вы увидите, насколько это просто!

Если эта статья вам помогла, поддержите нас, ознакомившись с некоторыми из наших бесплатных руководств или подписавшись на нашу рассылку электронной почты.

Спасибо за чтение, и хорошего дня!

Cheers,

Craig

Как подключить подвесной светильник к настенной розетке | Home Guides

Подвесные светильники с переключателем с вытяжной цепью можно подключать к любой доступной цепи, включая ближайшую розетку, при условии, что светильник не будет перегружать электрическую цепь ближайшей розетки.Чтобы жестко подключить подвесной светильник к розетке, вам понадобится доступ на чердак над потолком, на котором будет установлен свет. Если у вас есть доступ на чердак, вы можете завершить весь проект за несколько часов с помощью некоторых основных ручных инструментов.

Выключите прерыватель, подающий питание на электрическую розетку, к которой вы хотите подключить подвесной светильник. Снимите крышку пластины, ослабив винт отверткой с плоским шлицем. Поднесите бесконтактный электрический тестер к черному проводу сбоку от розетки.Если индикатор на тестере горит, розетка все еще горячая. Отключите другие выключатели или главный выключатель в доме и продолжайте тестирование, пока индикатор не перестанет светиться.

Ослабьте верхний и нижний винты, крепящие розетку к розетке, и вытяните розетку из коробки, насколько позволяет проводка. Ослабьте зажим для провода на задней стороне розетки и выбейте входное отверстие для провода на коробке рядом с отверстием, где текущая проводка входит в зажим.

Заберитесь на чердак и найдите настенный коллектор прямо над выпускным отверстием.Просверлите отверстие диаметром 5/8 дюйма в коллекторе, чтобы получить доступ к стене внизу. Проденьте рыбную ленту в отверстие и проденьте ее во входное отверстие для проволоки на задней стороне выпускной коробки.

Вернитесь в комнату с розеткой и протяните 12 дюймов рыбной ленты через отверстие в розетке. Перекрыть 4 дюйма конца рулона электрического кабеля 14/2 (с заземлением) на конец ленты для рыбы и обернуть изолентой место пересечения, чтобы скрепить их вместе.

Вернитесь на чердак и осторожно потяните за ленту, пока проволока не пройдет через отверстие.Разверните изоленту и отделите ленту с рыбой от электрического кабеля. Протяните электрический кабель через жатку, чтобы добраться до источника света, а также несколько футов дополнительного кабеля.

Найдите потолочную балку ближе всего к желаемому месту расположения светильника. Поместите распределительную коробку у края балки, опираясь на гипсокартон внизу. Обведите карандашом контур распределительной коробки на гипсокартоне и вырежьте гипсокартон по линиям с помощью замочной пилы. Протолкните около 12 дюймов электрического кабеля из розетки через отверстие, затем прикрепите кабель к верхней части потолочных балок по желаемому пути через балки с помощью проволочных скоб и молотка.

Вернитесь к выходной коробке и затяните винт на кабельном зажиме в задней части выходной коробки, чтобы закрепить два провода внутри коробки. Отрежьте электрический кабель от рулона с помощью клещей для электриков так, чтобы из розетки выступало около 6 дюймов кабеля. Удалите внешнюю оболочку с кабеля универсальным ножом, затем снимите примерно 3/4 дюйма изоляции с концов черного и белого проводов с помощью инструмента для зачистки проводов.

Согните петлю на оголенных концах черного и белого проводов и оберните белый провод вокруг открытого контакта на той же стороне розетки, что и существующий белый провод.Затяните винт, чтобы прикрепить провод к клемме, прежде чем затягивать черный провод вокруг открытой клеммы на противоположной стороне розетки под существующим черным проводом. Наконец, оберните оголенный провод вокруг оголенного провода, уже подключенного к винту заземления на розетке. Вставьте провода в розетку и закрепите розетку на коробке крепежными винтами. Установите на место выпускную крышку и закрепите ее винтом.

Поместите стремянку под отверстие в потолке.Снимите одну из заглушек на распределительной коробке и протяните 6 дюймов электрического кабеля из отверстия в потолке через отверстие в распределительной коробке. Затяните зажимной винт, чтобы закрепить кабель в коробке.

Вставьте провод и соединительную коробку в отверстие в потолке. Отрегулируйте положение распределительной коробки так, чтобы край открытой стороны коробки был заподлицо с нижним краем гипсокартона. Прикрепите распределительную коробку к балке рядом с проемом с помощью пары 2-дюймовых шурупов по дереву с помощью дрели.

Снимите внешнюю оболочку с электрического кабеля универсальным ножом, затем снимите 1/2 дюйма изоляции с черного и белого проводов с помощью инструмента для зачистки проводов.

Найдите монтажный кронштейн подвесного светильника и прикрепите его к распределительной коробке двумя монтажными винтами. Проденьте ниппель в центр монтажного кронштейна, затем проденьте соединение подвесного светильника к ниппелю, чтобы подвесить светильник.

Оберните оголенный провод вокруг зеленого винта заземления на монтажном кронштейне и затяните винт отверткой.Подключите черный провод от распределительной коробки к черному проводу от осветительной арматуры и закрепите концы проводов гайкой для проводов. Повторите процесс с двумя белыми проводами. Вставьте проводку в распределительную коробку над монтажным кронштейном и поднимите навес подвесного светильника, чтобы закрыть распределительную коробку. Поверните муфту под навесом, чтобы прикрепить козырек к монтажному ниппелю.

Установите необходимое количество лампочек в приспособление и закрепите глобус. Включите автоматический выключатель в розетку и проверьте свет, потянув за тяговую цепь, чтобы включить и выключить свет.

Ссылки

Ресурсы

Советы

• Выловить провод через стену легче с помощью помощника: один человек на чердаке тянет за ленту, а другой протягивает кабель через розетку.

Предупреждения

• Не пытайтесь работать с розеткой, не отключив выключатель цепи и не проверив отключение питания с помощью бесконтактного электрического тестера.

Писатель биографии

Крис Бейлор пишет на различные темы, уделяя особое внимание деревообработке, с 2006 года. Вы можете увидеть его работы в таких публикациях, как «Consumer’s Digest», где он написал «Лучшее приобретение электроинструментов за 2009 год» и Лучшие покупки для аппаратов высокого давления 2013 года.

Как превратить любой фиксированный светильник в плагин »Джессика Бригам

Привет, друзья! Сегодня я здесь, чтобы показать вам, насколько НЕВЕРОЯТНО ЛЕГКО превратить любой проводной светильник в подключаемый светильник.Вы не только удивитесь, насколько прост этот процесс, но и будете чертовски гордиться собой за то, что вы так чертовски трудолюбивы. ПЛЮС! Общая стоимость расходных материалов для этого DIY = 20 долларовых купюр. Посмотрите мой видеоурок DIY или ознакомьтесь с инструкциями ниже.

Поехали, ЙО !!!

И не забудьте подписаться на мой YouTube канал !

ЧТО ВАМ НУЖНО

Проводной светильник (люстра , бра и т. Д.))
Провод лампы ( обрезать до нужной длины, я использую 20 футов )
Легкая вилка на 15 А
Разъемы проводов
Устройства для зачистки проводов
Электрическая лента
Отвертки
Универсальный нож
Плоскогубцы
Ножницы
Измерительные tape

МАГАЗИН ПОСТ Включите JavaScript для просмотра содержимого

STEP ONE

Найдите потрясающий светильник! Затем измерьте свое пространство, чтобы определить длину провода лампы, необходимую для доступа к крюку для подарков.

ШАГ ВТОРОЙ

Соберите инструменты! Все, что мне было нужно для этого проекта, — это 20 футов провода лампы (12 долларов) и вилка (2 доллара) из моего местного магазина товаров для дома. Вам-бам-спасибо-мам! Используя универсальный нож, разделите провода лампы на две части. С помощью инструментов для зачистки проводов обнажите от до 1 дюйма провода лампы. Скрутите оголенные провода вместе.

ШАГ ТРЕТИЙ

Отвинтите и откройте заглушку. С помощью плоскогубцев согните один конец оголенного и скрученного провода лампы.Осторожно закрепите каждый провод лампы на любом винте. Будьте осторожны, не перетяните , затем закройте и закрепите заглушку.

ШАГ ЧЕТВЕРТЫЙ

На основании светильника найдите горячий (он же черный) и нейтральный (он же белый) провода. Отложите заземление (зеленый провод), вставив петлю в основание для использования в будущем. Подключите два оставшихся провода лампы к горячему и нейтральному проводу. Заглушить с разъемами для проводов и плотно зафиксировать изолентой.

STEP FIVE

Повесьте переделанный светильник на крючок и вставьте вилку! «Потому что ты D-U-N закончил, подруга !!!

СОВЕТ ПРОФЕССИОНАЛА:
Выберите провод лампы, который гармонирует с цветом вашего помещения!

Умные приложения для беспроводных коммутаторов GoConex

Беспроводные коммутаторы GoConex в сочетании с подвеской Milo от Design Classics

GoConex меняет правила игры для домовладельцев

Нужно добавить или заменить выключатель света? Эти, казалось бы, простые переключатели — решение любой проблемы с переключателем света как в новых, так и в старых домах.Благодаря такому универсальному и простому в установке продукту возможности применения безграничны.

Беспроводные переключатели и контроллеры можно сопрягать в любой комбинации. Один клиент DestinationLighting.com использовал переключатели для создания этой расширенной настройки освещения:

«У меня есть 4 встраиваемых фонаря и большая общая лампа общего освещения, которые используются совместно с главным выключателем питания, управляемым диммером. Переключатель беспроводной связи GoConex настроен на выключение большого общего освещения, в то время как встроенные светильники остаются включенными.Один из настенных выключателей расположен рядом с главным выключателем, а другой для удобства — рядом с раковиной. По сравнению с другими беспроводными переключателями, на которые я смотрел, GoConex — отличное соотношение цены и качества, а настенный переключатель не требует встроенной коробки. Более того, этот переключатель устанавливается ПОЛНОСТЬЮ заподлицо с поверхностью стены под стандартной настенной панелью Decora ». — Брайан, DestinationLighting.com клиент

Мы придумали еще несколько способов, с помощью которых беспроводной коммутатор GoConex может упростить вам жизнь:

Преобразование приспособления для тяги

Крепления

с цепочкой могут быть прекрасны для эстетики, однако они не всегда самые удобные.Если у вас есть приспособление с вытяжной цепью без выключателя света и вы хотите преобразовать его в приспособление с переключателем, GoConex — ваше решение. Просто подключите контроллер GoConex к распределительной коробке за устройством, а затем поместите переключатель в любом месте.

Если вы хотите избавиться от приспособления для тянущей цепи и заменить его переключаемым приспособлением, нет необходимости выполнять какие-либо подключения, чтобы добавить настенный выключатель. Отсоедините старое приспособление, установите контроллер в распределительную коробку, подключите провода к новому приспособлению и установите беспроводной переключатель в любом месте стены.

Создание специальных возможностей

Стандартные выключатели света устанавливаются на высоте 48 дюймов. Беспроводные переключатели могут быть размещены на любой высоте, что делает их удобными для тех, кто не может добраться до них. Поскольку переключатели GoConex не требуют проводки или врезки в стену, можно временно разместить переключатель ниже на стене для маленьких детей или лиц, прикованных к инвалидной коляске, без ущерба для вашего дома.

Правильное существующее положение переключателя

У вас дома плохо установлен выключатель? Спрятанный за дверью или не в той комнате выключатель — обычная бытовая проблема.Исправьте эту проблему, добавив переключатель GoConex в место, которое действительно имеет смысл.

Подходит для детей

Выключатель GoConex станет отличным дополнением к верхней койке или кровати-чердаку вашего ребенка. Прикрепите переключатель к краю кровати, и вашему ребенку больше не придется подниматься по лестнице в темноте. Одним переключателем можно управлять до трех разных источников света. Полезным сочетанием будет спальня вашего ребенка, коридор и ближайшая ванная комната.

Удобство и безопасность

У вас есть отдельно стоящее здание, такое как гараж, гостевой дом, эллинг или сарай? Беспроводной переключатель позволяет вам управлять светом, не выходя из дома, прежде чем гулять по двору ночью.Беспроводные передатчики GoConex имеют радиус действия 250 футов или 75 метров, плотные материалы, такие как кирпич, уменьшают этот диапазон. Если расстояние между вашим домом и отдельно стоящей конструкцией превышает 250 футов, вам нужно оставить беспроводной переключатель в качестве пульта дистанционного управления, а не прикреплять его к стене.

Установка простого беспроводного переключателя

Если вы хотите добавить переключатель, включить несколько источников света или управлять освещением с помощью переносного переключателя, GoConex упрощает установку переключателя.Нет необходимости вырезать отверстия, протягивать провод в стене или устанавливать распределительные коробки. Выключатели можно устанавливать на любой поверхности, включая кирпич, плитку, бетон, стекло и окрашенный гипсокартон.

Щелкните здесь, чтобы узнать, как установить контроллер GoConex и коммутатор!

Оставайтесь на связи

У вас есть собственное отличное приложение? Мы будем рады услышать об этом! Не хватает освещения? Подпишитесь на нас в Pinterest и Instagram (@destination_lighting).

Диаграммы любезно предоставлены GoConex goconex.com

Замена тяги на выключатель света: Еженедельное исправление

Хотя в новых домах есть стены выключатели для большинства верхнего освещения, светильники в старых домах могут управляться потянув цепи от света. Попытка найти эту тяговую цепь в темноте может быть трудным — и небезопасным. В результате многие сообщества теперь требуют, чтобы вы установить настенные выключатели во всех проезжих и жилых помещениях (недостроенные чердаки и туалеты освобождены) перед тем, как продать свой дом.

Ходовые провода для настенного выключателя относительно просто. Однако, если вы хотите управлять прибором с помощью переключателей в нескольких местах — например, вверху и внизу лестницы — разводка будет посложнее. (Мы не будем рассматривать эти «трехпозиционные» переключатели здесь.)

Установите настенный выключатель рядом с дверной проем, примерно в 48 дюймах от пола. В зависимости от от того, как проходят балки, и от того, находится ли комната на первом или на втором этаже, возможно, вам придется прорезать потолок и / или стены, чтобы выловить провода куда им нужно идти.Переключатель должен быть в металлическом или пластиковом корпусе. коробка; есть несколько типов ящиков, в первую очередь различающихся тем, как они монтируется в стене. Если возможно, поставьте коробку рядом с каркасом стены, чтобы можно использовать стиль, который прикручивается к шпильке. Возможно, вам будет полезно выбрать ящик, который регулируется по глубине, или ящик с «грязевым кольцом», поднимающий переключатель в уровень окружающей поверхности стены.

Всегда начинайте с выключения питание от сервисной панели к приспособлению и используйте тестер цепей, чтобы убедиться, что электричество отключено.Черный провод в ящике со светом подводит мощность на приспособление. Назначение переключателя — отключить эту мощность. поставьте, когда вы не хотите, чтобы свет горел. Для этого вы создаете «цикл переключения», который передает питание от коробки, удерживающей светильник, к выключателю коробку и обратно к приспособлению.

В то время как большинство старых домов были с трубчатой ​​ручкой 14 калибра, для петли переключателя используйте NM 12 калибра (неметаллический кабель в оболочке), широко известный как Romex ™. Кабель содержит черный провод, белый провод и оголенный провод.Обычно черный провод «горячий», белый провод не горит. «нейтраль», а оголенный провод — «земля». Для этой работы белый провод в петля переключателя также будет функционировать как «горячая проволока», поэтому «пометьте» каждый конец (оберните его черная лента) в крепеж и распределительные коробки.

После запуска Romex от приспособления к коробке, в которой будет держаться настенный выключатель, пора подключить провода. Зачистите 5/8 дюйма изоляции с обоих концов каждого провода. к коробке, в которой крепится светильник, прикрепите черный «горячий» провод от источника питания к белому нейтральному проводу шлейфа переключателя (тот, который «помечен» черным изоленту) с помощью гайки правильного размера.Далее прикрепляем черный провод крепления к черному проводу шлейфа переключателя с помощью гайки. Потом, прикрепите белый «нейтральный» провод от блока питания к белому приспособлению. провод. Наконец, даже если монтажная коробка не заземлена, подсоедините оголенный провод к винт заземления в коробке. (Позже дом может быть перемонтирован и будет быть на одно место меньше для прокладки провода заземления.)

На коммутаторе создайте петлю в черный провод, поместите петлю под один из винтов на переключателе и затяните винт на проводе.(Если вы разместите петлю так, чтобы она входила в в том же направлении, в котором затягивается винт, проволока с большей вероятностью останется на месте.) Таким же образом подключите белый провод с меткой к другому винту, а оголенный провод к распределительной коробке.

Теперь сила будет проходить через горячий провод от сервисной панели к монтажной коробке, а оттуда вниз к переключатель, где — в зависимости от положения переключателя — он остановится или продолжайте движение обратно к свету по маркированному белому проводу. Включите питание, чтобы схему и проверьте, все ли работает.Если да, сожмите провода. в каждую коробку и прикрутите выключатель и приспособление на место.

Завершите работу, отремонтировав отверстия, которые вы сделали в стены при прокладке проводов. (Если вы нанимаете подрядчика для этой работы, Обсудите, будет ли ремонт стен производиться электриком или потребуется нанять кого-то еще для этой части проекта.) И обязательно подумайте, как защитить свою семью от пыли свинцовой краски при повреждении старой штукатурки.

Как заменить / установить светильник

Есть ли в вашем доме светильник, который вы хотите поменять? Не нужно вызывать разнорабочего или оплачивать Home Depot, чтобы они сделали это за вас.Не имея никакого опыта работы с электричеством, я смог быстро научиться выполнять эту быструю и простую задачу по обслуживанию дома, наблюдая за кем-то более способным, чем я, хотя бы раз. Сегодня я передаю вам эти знания.

Самое замечательное в замене осветительных приборов состоит в том, что это довольно универсальный процесс. Световые короба на вашем потолке имеют одинаковый размер, и всегда подключаются / отключаются одни и те же три провода. Нет необходимости исследовать вашу конкретную ситуацию, кроме того, чтобы убедиться, что размер самого приспособления хорошо вписывается в пространство, в котором вы его устанавливаете! В общем, вы можете пойти и купить любой светильник и поставить его в своем доме, где он уже есть.(Исключение составляют потолочные вентиляторы; у них есть дополнительный провод. Как правило, вы хотите установить новый потолочный вентилятор там, где он уже был.)

Эта статья предназначена специально для замены старых светильников на новые. Установить светильник в новом месте, где раньше не было света, — это попытка, которая обычно подходит только лицензированным электрикам.

Давайте приступим!

1. Выключите питание старого прибора.

Ваша первая задача — отключить питание прибора, который вы меняете.Это означает, что вы знаете, где находится ваша электрическая панель, и нажимаете правый переключатель. Когда вы это сделаете, оставьте включенным свет, который вы меняете, и когда он погаснет, вы поймете, что у вас правильный выключатель. (Ярлыки на панели тоже должны помочь, но по моему опыту они не всегда полностью точны.)

2. Снимите козырек, чтобы открыть доступ к проводке и крепежному оборудованию.

В приспособлении, которое я заменял, использовалось простое навинчивающееся кольцо для фиксации навеса (и приспособления). Все приспособления разные, но независимо от того, что это, должно быть довольно легко понять.

Навес представляет собой округлое широкое покрытие, которое прилегает к потолку и скрывает некрасивую проводку и оборудование. Обычно купол удерживается каким-то винтом; просто открутите все имеющиеся механизмы и дайте куполу опуститься.

3. Открутите три провода: черный, белый и медный.

Три набора проводов, каждый из которых соединен красным соединителем.

Вкратце, когда вы устанавливаете светильник, вы подключаете три провода от светильника к трем проводам, установленным в потолке, а затем монтируете крепеж.Вот и все.

Красный колпачок соединяет провода от потолка с приспособлением и скручивает / откручивает так же, как и все остальное — левостороннее, плотно правое.

Итак, когда вы снимете козырек, вы должны увидеть три трех набора проводов — черный, белый и зеленый (или медный), которые необходимо отсоединить, чтобы удалить старый прибор. Отвинтите соединители проводов (красные части на изображении выше) и отделите проводку прибора от проводки потолка.

4. Снимите старый светильник.

То же изображение, что и выше, на этом показано, как снимать осветительную арматуру. Как только провода будут отсоединены, открутите здесь, и крепление будет снято с потолка. Опять же, это может варьироваться в зависимости от осветительной арматуры, с которой вы работаете.

После того, как вы отсоединили провода, старый светильник, как правило, можно удалить. Универсального способа крепления к потолку или электрической коробке не существует, но обычно это всего лишь один или два винта.Анкеры не используются, так как вы прикрепляете их к электрической коробке, которая прочно закреплена в потолке. Помогает иметь под рукой другого человека, особенно если это тяжелый и / или неудобный светильник.

5. Установите новый кронштейн (иногда).

Примерно так должен выглядеть ваш световой короб без приспособления.

Все светильники имеют коробку универсального размера с предварительно смонтированной проводкой в ​​потолке, от которой спускаются три электрических провода. Там будет какая-то опорная плита, которая будет служить крепежом для вашего осветительного прибора.Это либо одинарный «ремешок» с «ниппельным» винтом (я слышу, как вы хихикаете…), либо круглый, более универсальный монтажный кронштейн. Во всех светильниках, которые я заменил, был ремешок, который я заменил новым монтажным кронштейном просто потому, что он идет в комплекте с самим светильником. Обратитесь к инструкциям по использованию вашего светильника для получения дополнительных указаний здесь, но если ваш светильник поставляется с новым кронштейном, вы должны его использовать.

Новая опорная плита. Два винта, крепящие его к потолку, находятся на универсальном расстоянии друг от друга.Вы также можете увидеть зеленый винт заземления (подробнее об этом ниже).

6. Подсоедините новые провода крепления.

У проводов, спускающихся с потолка, будут оголенные концы, а у новых проводов — потертые серебряные концы. Вы можете видеть это на изображении выше.

Скрутите «потертые» нити на конце нового черного провода с оголенным концом существующего черного провода, накрутите соединительный элемент и повторите то же самое с белым проводом. Медный (или зеленый) провод нового приспособления может немного отличаться; иногда он подключается к зеленому заземляющему винту, а иногда к выделенному медному проводу, идущему от потолка (электрическая коробка).Обратитесь к инструкциям по вашему светильнику и к вашей индивидуальной ситуации: если в потолок предварительно проложен медный провод, подключите к нему новый провод. Если у вас есть небольшой зеленый винт на монтажной пластине, оберните его новым медным проводом.

6. Закрепите новое приспособление и отрегулируйте длину (если есть цепь).

Если есть цепь для крепления, то есть она не прилегает к потолку, сейчас самое время отрегулировать ее до нужной длины. У каждого прибора есть свой механизм для этого, поэтому следуйте индивидуальным инструкциям.

Скорее всего, нужно протолкнуть лишнюю цепь / шнур в потолок или спрятать под навесом. Сделайте это и сейчас.

После всего этого вы можете закрепить новое приспособление, как правило, с помощью пары винтов на монтажной пластине. На мой взгляд, это намного проще, чем поставить новую вешалку для верхней одежды или закрепить тяжелую раму для фотографий.

7. Включите питание и проверьте новый прибор!

Если вы восстанавливаете питание, а свет не горит, скорее всего, белый или черный провода подключены не полностью.Вам нужно будет снять приспособление и осмотреть провода и соединения; Мне пришлось сделать это всего один раз среди горстки светильников, которые я установил.

Люстру можно повесить несколькими способами. Обычно способ подвешивания диктует производитель. Поскольку мы можем настроить приспособление в соответствии с вашим пространством, у вас есть возможность выбрать, какой метод лучше всего подходит для вашего пространства. Наиболее важные вещи, которые следует учитывать при выборе метода, — это решить, какая гибкость высоты подвешивания вам нужна, общая стоимость и личные предпочтения стиля.Ниже мы рассмотрим каждый из трех предлагаемых нами способов подвешивания.

Метод подвешивания 1: только цепь

Использование цепи позволяет гибко добавлять или удалять звенья цепи и легко изменять высоту подвешивания люстры. Это особенно полезно, если вы устанавливаете люстру в помещении, где вы не знаете размеров потолка или того, на какой высоте вы хотите повесить люстру. Цепочка также обычно является самым дешевым вариантом. Фут цепи (если вы не хотите чего-то особенного) обычно стоит меньше фута удочки.

Для установки у каждого фонаря есть отверстие с резьбой наверху, где выходит провод. Для крепления цепочки в это отверстие вокруг проволоки вкручивается петля. Затем звенья цепи удаляются (или добавляются) для достижения желаемой длины цепи, а затем один конец цепи прикрепляется к петле в верхней части приспособления. Другой конец цепочки прикрепляется к петле, прикрепленной к навесу, который будет прикреплен к потолку. Эта цепь выдерживает вес приспособления при установке. Обратите внимание: прибор никогда не должен висеть на самом проводе, если только это не маленький шнур / одиночная лампочка.Затем проволока вплетается в цепочку и проходит через петлю на навесе для подключения к распределительной коробке. Плетение цепочки делает пространство более чистым. Затем навес крепится к потолку с помощью кронштейна и накидных заглушек, входящих в комплект козырька.

Метод подвешивания 2: только штанга

Если вы используете стержни, гибкость по высоте подвешивания будет меньше, потому что стержни имеют фиксированную длину, но этот вариант полностью скрывает провода, чтобы они выглядели аккуратно. Многие люстры включают в себя набор из стержней различной длины, которые ввинчиваются друг в друга и позволяют выбирать, на какой высоте подвесить светильник с фиксированным шагом.Однако при использовании многих люстр вы можете в конечном итоге заплатить за стержни, которые вам не нужны. Один из способов снизить стоимость приспособлений — предоставить стержни в качестве надстроек, чтобы вы могли контролировать, сколько вы покупаете.

Для установки вы выбираете, сколько стержней использовать, и пропускаете электрический шнур через стержни. Вкрутите их в резьбовое отверстие в верхней части приспособления (там, где была петля для цепи), чтобы все стержни образовали один длинный стержень. Затем наденьте купол на конец стержня с резьбой и закрепите купол на стержне гайкой и стопорной шайбой.Светильник подводится к распределительной коробке и подключается. Завершите установку, закрепив светильник на потолке с помощью кронштейна и заглушек, как и раньше.

Метод подвешивания 3: стержень с цепью

Если вы все еще не уверены, на какой высоте вы хотите повесить приспособление, вы можете использовать оба варианта. Это сохраняет высококачественный вид удилища, но обеспечивает гибкость цепи. Этот метод хорош для помещений с очень высокими потолками, где вы хотите скрыть проволоку, но также хотите изменить высоту подвешивания, не покупая много стержней.

Для установки сначала прикрутите столько стержней, сколько захотите, к верхней части приспособления. На конец стержня накручиваете петлю. Затем вы устанавливаете так же, как и в методе 1, прикрепляя цепь между этой петлей на штанге и петлей на куполе. См. Рисунок ниже, показывающий эту комбинацию.

Как вы повесите люстру у себя дома? Цепи отлично подходят для гибкой высоты подвешивания к потолку и украшения с ограниченным бюджетом. Стержни закроют любые провода, придавая современный вид.Dutton Brown предлагает возможность подвесить вашу люстру как на цепочке, так и на стержне, чтобы получить идеальную высоту подвешивания люстры для вашего пространства.

.
