Как измерить сопротивление мультиметром. Измерение сопротивления мультиметром

У каждого человека хотя бы раз в жизни возникала необходимости провести те или иные измерения электрических величин. Будь то напряжение в розетке или просто проверить зарядку аккумулятора в автомобиле все мы прибегаем к помощи измерительных приборов. Во времена СССР с измерительными приборами было очень туго, достать их было очень трудно, и не все понимали, как ими пользоваться.

На сегодняшний день проблем с приобретением того или иного инструментами нет можно купить что душе угодно хоть лабораторию для измерений, как говорится – «любой каприз за ваши деньги».

Но речь в сегодняшней статье пойдет не о лаборатория для измерений (это уже на профессиональном уровне), а об обычных мультиметрах которыми так часто пользуются электрики включая меня.

Приветствую всех друзья на сайте «Электрик в доме». Ранее я уже публиковал статьи о том как пользоваться мультиметром при проведении измерений, но ввиду того что мне приходит очень много вопросов и комментариев с просьбой рассказать как можно проверить исправность лампочки или замерить сопротивление резистора, решил опубликовать подробный материал как измерить сопротивление мультиметром.

Метод измерения электрического сопротивления – как работает прибор

Принцип, по которому выполняется измерение электрического сопротивления мультиметром, основан на самом главном законе электротехники — законе Ома. Формула известна нам из школьного курса физики, говорит следующее: сила тока, протекающая по участку цепи прямо пропорциональна напряжению (ЭДС) и обратно пропорциональна сопротивлению на этом участке I (сила тока) = U (напряжение) / R (сопротивление).

Именно по этой связи работает прибор. Зная две из величин, можно легко вычислит третью. В качестве источника напряжения используется встроенный источник (DC) питания прибора, которым является штатная батарейка напряжением 9 В.

По сути измерения выполняются косвенным методом. Если приложить к щупам прибора измеряемое сопротивление, например Rх, ток протекающий в цепи будет зависеть только от него. Зная силу тока и напряжение можно легко вычислить сопротивление.

Настройки прибора перед измерениями

Итак, друзья давайте поближе познакомимся с самим прибором. В моем случает это цифровой мультиметр DT9208A. В стандартном комплекте идет одна пара щупов для силовых измерений и термопара для измерения температуры, которой я еще ни разу не пользовался.

На передней панели имеется круговой переключатель. Именно с помощью этого переключателя выполняется выбор рабочего режима и диапазона измерений. Переключатель работает как «трещетка» и фиксируется в каждом новом положении.

Вся круговая панель разбита не сектора и имеет разноцветную маркировку (это в моем случае). Иногда сектора обводят отдельными линиями, как бы отделяя необходимый параметр.

Сектор измерения сопротивлений расположен вверху и разбит на семь диапазонов: 200, 2k, 20k, 200k, 2M, 20M, 200M. Приставки «k» и «M» означают кило (10 в 3-й степени) и мега (10 в 6-й степени) соответственно.

Для работы необходимо переключатель установить на нужную позицию сектора. Нас интересует сопротивление, соответственно, перед тем как измерить сопротивление мультиметром нужно выставить переключатель в сектор обозначенный значком «Ω».

Для удобства работы с прибором щупы имеют разную расцветку. Разницы нет, куда вставлять какой щуп но общепринятым правилом считается что черный щуп вставляется в клемму обозначенную «com» (сокращенно от common — общий), а красный щуп вставляется в клемму обозначенную «VΩCX+».

Перед выполнением любых измерений необходимо проверить работоспособности самого прибора, так как может оказаться обрыв в измерительной цепи (например, плохой контакт щупов). Для этого концы щупов закорачивают между собой. Если прибор исправен и в цепи нет обрыва, то на дисплее появятся нулевые показания. Возможно, показания будут не нулевыми, а тысячные части Ом. Это связано с сопротивлением проводов измерительных проводов и переходным сопротивлением между щупами и их клеммами.

При разомкнутых щупах на дисплее будет отображаться «1» (единица) с отметкой диапазона измерений.

Такими несложными действиями выполняется подготовка мультиметра для измерения сопротивления.

Некоторые мультиметры оснащаются полезной опцией, называемой «прозвонкой». Если установить переключатель режимов работы на значок диода, при замыкании щупов звучит сигнал (зуммер). Это позволяет проверять исправность цепей и прямые переходы полупроводников сопротивлением до 50 Ом на слух, не отвлекаясь на дисплей.

Как измерить сопротивление резистора мультиметром

С теорией ознакомились и на первый взгляд вроде бы все понятно, однако как показывает практика, именно при практических работах у людей часто возникают вопросы. Поэтому давайте попробуем провести измерения какого-нибудь элемента, например резистора.

Берем вот такой постоянный резистор. Это один из распространенных видов постоянных резисторов. Его сопротивление должно быть 50 кОм, я это точно знаю, так как покупал его в магазине. Проверяем, так ли это? Для этого прикладываем один щуп к одному концу, другой — к другому концу.

Перед тем как измерить сопротивление мультиметром необходимо выставить рабочий переключатель в нужный диапазон. На какую отметку устанавливать ползунок, если не известно номинал резистора?

Необходимо чтобы переключатель всегда находился в ближайшем большем положении измерений. Так как я заведомо знаю, что номинал резистора 50 кОм я выставляю переключатель в ближайшее большее положение, в данном случае это — 200k. Если установить переключатель в положении меньше соответствующему сопротивлению (на отметку 20k) на дисплее НЕ БУДУТ отображаться данные. Сработает внутренняя блокировка.

Это касается не только измерения сопротивлений, но и при измерении таких величин как напряжение и ток. Например если вы хотите измерить напряжение в розетке, а по шкале из рабочих диапазонов положения 200 и 750 В, переключатель необходимо установить в положение 750 В. Если установить переключатель в положение 200 В и сунуть щупы в розетку прибор от этого не повредится так как внутри имеется защитная блокировка на этот счет, но все равно вы ни каких данных не получите.

Еще один из резисторов который у меня оказался под рукой номиналом 10 Ом, давайте замерим его сопротивление.

Выставляем переключатель мультиметра на отметке 200 (это является ближайшее большее положение для данного номинала) и измеряем.

Друзья хочу отметить, что переключатель необходимо выставлять именно на ближайшее большее положение это этого будет зависеть точность измерений. Чем выше предел измерений от номинала измеряемого сопротивления, тем большую погрешность будет давать прибор.

Измеряем сопротивление переменного резистора

Друзья это мы замеряли сопротивление постоянного резистора, электрическое сопротивление которого не изменятся и не может регулироваться. Давайте теперь попробуем выполнить замеры для переменного резистора.

Отличие между ними в том, что сопротивление последнего можно менять вручную переключая ползунок в нужное положение.

У меня имеется переменный резистор на 10 кОм о чем свидетельствует надпись на нем.

Как измерить сопротивление мультиметром в этом случае? Все очень просто значение 10 кОм соответствует между двумя крайними контактами. Контакт который расположен по середине является «плавающим». Если приложить щупы между крайним и средним контактом и регулировать ползунок (крутить по или против часовой стрелки), то можно увидеть, как изменяется сопротивление в зависимости от положений ползунка.

Сопротивление должно равномерно и непрерывно возрастать или уменьшаться от нуля до номинального значения. Самая частая неисправность – исчезновение контакта токосъемника при прокручивании проявится показанием «бесконечности» прибором.

Проверка лампочек накаливания мультиметром

А теперь давайте рассмотрим практическое применение мультиметра в бытовых условиях. Часто дома возникают такие неприятные ситуации как неисправность освещения.

Причем причина может быть самой неординарной от перегорания самой лампочки до неисправности светильника или выключателя освещения либо куда хуже повреждение в распределительной коробке.

Наиболее частые неисправности, конечно же, является перегорание лампочки, поэтому прежде чем ковырять распредкоробку, нужно проверить целостности лампочки. Визуально осмотром целостности нити не всегда удается выявить неисправность. Тем более, не обязательно может произойти перегорание нити. Реже случается короткое замыкание в цоколе и токовых вводах (электродах).

Поэтому с помощью обычного тестера можно легко проверить не только домашнюю лампу накаливания, но и фару автомобиля или мотоцикла.

Как измерить мультиметром сопротивление нити? Нужно установить минимальный предел измерения «Ω». Одним щупом надо прикоснуться к корпусу цоколя, другой кончик прижать к верхнему контакту цоколя.

Как можно видеть сопротивление рабочей лампы накаливания мощностью 100 Вт составляет 36,7 Ом.

Если при измерениях на дисплее мультиметра будет отображаться «1», а для аналоговых (стрелочных) приборов показание «бесконечность» это будет свидетельствовать о внутреннем обрыве/перегорании нити в лампе.

На этом все дорогие друзья, надеюсь, в данной статье был полностью раскрыт вопрос как измерить сопротивление мультиметром. Если остались вопросы задавайте их в комментариях. Если статья была для вас интересной буду признателен за репост в соц.сетях.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Порядок измерения частоты | Fluke

Цепи и оборудование могут быть предназначены для работы с постоянной или переменной частотой. Работа при частоте, которая отличается от указанной, может привести к неправильному функционированию.

Например, двигатель переменного тока, рассчитанный на работу при 60 Гц, работает медленнее при частоте ниже 60 Гц или быстрее при частоте выше 60 Гц. Для двигателей переменного тока любое изменение частоты приводит к пропорциональному изменению частоты вращения двигателя. Снижение частоты на пять процентов приводит к снижению частоты вращения двигателя на пять процентов.

На некоторых цифровых мультиметрах предусмотрены дополнительные режимы измерения частоты:

• Режим частотомера: измерение частоты сигналов переменного тока. Этот режим можно использовать для измерения частоты при поиске и устранении неисправностей электрического и электронного оборудования.
• Режим регистрации значений MIN/MAX (МИН./МАКС.): позволяет записывать результаты измерения частоты за определенный период. Аналогичным образом можно записывать результаты измерения напряжения, тока и сопротивления.
• Режим автоматического выбора диапазона: автоматический выбор диапазона измерения частоты. Если частота измеряемого напряжения выходит за пределы диапазона измерения, цифровой мультиметр не сможет отобразить точный результат измерения. Диапазоны измерения частоты см. в руководстве по эксплуатации

Цифровые мультиметры с символом частоты на регуляторе

1. Переведите регулятор в положение Hz.
   • Этот символ на регуляторе часто совмещен с символом одной или нескольких функций.
   • На некоторых измерительных приборах для измерения частоты используется вспомогательная функция, для включения которой нужно нажать на кнопку и перевести поворотный переключатель в положение ac (переменный ток) или dc (постоянный ток).
2. Сначала вставьте черный измерительный провод в разъем «COM».
3. Затем вставьте красный провод в разъем «V Ω».
   • По завершении измерения отсоедините провода в обратном порядке: сначала красный, затем черный.
4. Сначала подсоедините черный измерительный провод, затем — красный измерительный провод.
   • По завершении измерения отсоедините провода в обратном порядке: сначала красный, затем черный.
5. Прочитайте результат измерения на экране.
   • Справа от показания должна появиться надпись Hz.

Цифровой мультиметр с кнопкой частоты

1. Переведите регулятор в положение напряжения переменного тока (). Если напряжение в цепи неизвестно, выберите диапазон с максимальным значением напряжения.
   • Большинство цифровых мультиметров по умолчанию работают в режиме автоматического выбора диапазона, автоматически выбирая диапазон измерений в зависимости от текущего напряжения.
2. Сначала вставьте черный измерительный провод в разъем «COM».
3. Затем вставьте красный провод в разъем «V Ω».
4. Подсоедините измерительные провода к цепи.
   • Положение измерительных проводов произвольное.
   • По завершении измерения отсоедините провода в обратном порядке: сначала красный, затем черный.
5. Прочитайте показание напряжения на экране.
6. Не отключая мультиметр от цепи, нажмите кнопку измерения частоты Hz.
7. Считайте значение частоты на экране.
   • На экране справа от результата измерения должен появиться символ Hz.

Рекомендации по измерениям частоты

В некоторых цепях точное измерение частоты невозможно из-за достаточно сильных искажений. Пример. Частотно-регулируемые приводы (ЧРП) переменного тока могут искажать частоту.

Для получения точных показаний при проверке ЧРП рекомендуется использовать функцию фильтра нижних частот при измерении напряжения переменного тока () ac V (). На измерительных приборах без функции переведите регулятор в положение измерения напряжения постоянного тока, затем снова нажмите кнопку измерения частоты Hz, чтобы измерить частоту в этом режиме. Если прибор позволяет измерять отдельные частоты, при изменении диапазона можно компенсировать шум.

Ссылка: Digital Multimeter Principles by Glen A. Mazur, American Technical Publishers.

Мультиметр — полезное и необходимое оборудование

Мы живём в такое время, что в каждом доме присутствует огромное количество электроприборов. Все они имеют свойство ломаться. Иногда незначительные поломки можно устранить самостоятельно, не дожидаясь прихода мастера. Для того, чтобы диагностировать степень повреждения электронного или электрического аппарата, необходимо держать под рукой мультиметр, или его ещё называют тестер.

Что такое мультиметр?

Мультиметр – это приспособление, которое включает в себя несколько различных измерительных приборов.

Самые простые модели могут измерять только основные величины:

• сопротивление;
• напряжение;
• электрический ток.

При помощи более сложных приборов можно производить другие измерения, например, прозвонить транзистор или измерить температуру нагрева.

Мультиметры бывают как цифровые, так и стрелочные. Пример простейшего цифрового мультиметра — DT9208A.

В более продвинутых моделях присутствует ряд дополнительных функций, это измерение ёмкости конденсаторов, температуру и частоту.

Описание оборудования

Прибор, как правило, состоит из пластмассового корпуса. Все результаты измерений отображаются на экране. В некоторые типах есть подсветка.

Указатель выбора режимов работы выполнен в виде дискретного кругового переключателя на передней панели, который поворачивается от 0 до 360 градусов. Необходимое измерение выбирается на специальной шкале, разбитой на сектора, где указаны различные величины и диапазоны. Например, для измерения напряжение на аккумуляторе необходимо выбрать вольтметр постоянного тока.

При замерах сопротивление резистора ручка переключателя устанавливается в положение омметр. Сектор измерения сопротивлений располагается вверху и разбит на несколько диапазонов от 200 Ом до 200M. Приставки «k» (кило) и «M» (мега) соответствуют международной системе измерений1 kОм =1000 Ом, а 1 Мом=1000000 Ом.

Ниже располагаются разъемы для подключения измерительных щупов. Провода имеют два цвета: красный (+) и чёрный (-). Существенного различия, куда какой вывод вставлять, нет. Но обычно, черный щуп вставляют в клемму с обозначением «com» (общий), а красный — в клемму «VΩCX+».

Для измерения температуры к мультиметру необходимо подключить дополнительный датчик, называемый термопарой. Есть специальные мультиметры, при помощи которых можно без разрыва самого провода измерить протекающие по нему токи. Для этого достаточно поместить провод внутри специальных клещей, выполненных в виде кольца. Такие клещи используется для выполнения измерений до 400 ампер.

Каждый измеряемая величина или режим работы мультиметра имеет свои условные обозначения. Вольтметр позволяет измерять переменное или постоянное напряжение. Нужно отметить, что постоянное напряжение на аккумуляторах, блоках питания, батарейках.

Для измерения сетевого напряжения и напряжения на выходе трансформаторов используется режим переменного напряжения. Вольтметр обозначается буквой V, условное обозначение постоянного или переменного напряжения в виде прямой линии или волны. Далее указывается диапазон измерения вольтметра и других величин.

Например, для измерения максимального напряжения 20 вольт используется один диапазон, для измерения более высоких значений придётся переключиться на следующий. В некоторых мультиметрах выбор диапазона происходит автоматически.

Достаточно подключить измеряемое значение к мультиметру, и он сам выберет в каком диапазоне производить измерения.

Как использовать мультиметр для измерения сопротивления?

Типичным представителем измерения сопротивления будет резистор. Сопротивление можно измерить этим при помощи омметра. Как было отмечено выше, он имеет до семи диапазонов измерений.

Измерить сопротивление можно как косвенным путём, так и непосредственно при помощи мультиметра. Косвенное измерение основано на основном законе электротехники — законе Ома. I(сила тока) = U (напряжение) / R (сопротивление).

Зная напряжение и силу тока, легко вычислить сопротивление.
Перед тем как приступить к работе с мультиметром, нужно проверить исправность прибора, так как измерительная цепь может иметь обрыв в связи плохим контактом щупов либо неисправностью предохранителя.

Для этого концы закорачивают между собой. В исправном приборе нет обрыва, и дисплей покажет нуль либо тысячные части Ом. Это связано с внутренним переходным сопротивлением. Такое несложное действие приведёт мультиметр в состояние готовности.

Для измерения сопротивления постоянного резистора щуп прикладывается к одному концу, другой — ко второму.

Перед началом измерения нужно переключатель выставить в требуемый диапазон. Если сопротивление резистора заведомо известно, выбирается ближайший интервал.

Так для номинального значения в 91 кОм ползунок устанавливается в положение 200k. При установке клювика переключателя в положение с меньшим сопротивлением (на 20k), то дисплей ничего не отобразит из-за срабатывания внутренней блокировки.

Если неизвестен номинал резистора, то измерение надо начинать с максимального диапазона, изменяя его с каждым последующим измерением.

Следует обратить внимание на то, что переключатель всегда должен выставляться на ближайший больший диапазон, так как точность измерений зависит именно от того, насколько правильно выбран диапазон.

Чем дальше предел измерений от номинального значения измеряемого сопротивления, тем больше будет погрешность.

Для определения величины сопротивление переменного резистора щупами зажимаются два крайних контакта. Средняя точка является «плавающей». Если приставить щупы к крайнему и среднему контакту и вращать ползунок, то можно наблюдать изменение сопротивление в зависимости от его положения.

Как измерить напряжение и ток?

Аналогичным образом выставляется диапазон при измерении тока и напряжения. К примеру, чтобы измерить величину действующего напряжение в розетке из имеющихся рабочих диапазонов 200 и 750 В потребуется выставить переключатель в положение 750 В. Если был выбран интервал 200 В, то с прибором ничего не случится, так как сработает защитная блокировка, но мультиметр не выдаст никакой информации.

Чтобы замерить силу тока необходимо включить режим амперметра, поместить красный штекер в нужное гнездо (DA для постоянного тока или CA для переменного), выбрать необходимый предел и включить мультиметр в разрыв цепи.

Некоторые приборы имеют для постоянного тока одну позицию, и другую для переменного. Чтобы не было ошибки, следите за буквенным обозначением на лицевой панели.

Если значение тока не отображено на индикаторе, значит, неправильно выбран диапазон, снизив на одну позицию, повторите замер. Если опять нет никакого результата, повторите снижение ещё на позицию, и так до того момента, пока на экране не появится нужная цифра.

Проводить измерения нужно быстро – конец не должен быть в контакте с проводом более чем одна или две секунды. Особенно это требование касается маломощных элементов питания. Если щуп держать долго при измерении силы тока батареек, в итоге произойдёт полное или частичное их разряжение.

Как прозванивать провода, используя мультиметр?

Ещё одна из часто используемых функций является прозвонка цепей. Для того, чтобы проверить целостность цепи, переключатель режим необходимо установить на гнездо со значком диода, если замкнуть щупы, прозвучит звуковой сигнал.

Это облегчает находить обрывы и неисправные места на слух, не отвлекаясь на показания дисплея.
Эта функция, являющаяся базовой и присутствующая в большинстве имеющихся моделей, позволяет определить обрыв провода, короткое замыкание на каком-либо участке или быстро найти разные концы провода.

В режиме прозвонки нужно прикоснуться к проводу с разных сторон: если слышен звуковой сигнал, то целостность провода сохранена.

В быту на практике чаще всего мультиметр применяется для тестирования неисправности осветительных приборов и цепей.

Причины бывают разные:

• перегоревшая лампочка;
• поломка светильника,выключателя;
• повреждение или отсутствие контакта в распредкоробке.

Самый банальный случай — это выход из строя лампочки, поэтому причину в первую очередь надо искать в ней. Если неисправность не выявлена при визуальном осмотре, то ее легко определить, используя мультиметр.

Также тестера поможет проверить автомобильную или мотоциклетную фару.

Чтобы измерить сопротивление нити указатель устанавливается на минимальный предел измерения «Ω». Один конец касается корпуса цоколя, другое ответвление прижимается к верхнему контакту цоколя.

Сопротивление исправной «лампочки Ильича», имеющей мощностью 100 Вт, равно 36,7 Ом. Если на дисплее высветилась единичка, а стрелочный тестер показал «бесконечность», то это свидетельство того, что лампа перегорела.

Проверка диодов и транзисторов

В диодах ток протекает только в одном направлении, в обратном направлении диод не пропускает ток. В том случае, если это условие выполняется, то можно сделать заключение, что он исправен. При проверке указатель прибора установить на знак, изображающий диод.

Диод

Диод имеет два вывода, как и у резистора — анод и катод. При подаче на анод плюса, а на катод минуса в цепи появится ток. Для тестирования обычного диода ставим щупы на концы и видим, что дисплей показывает напряжение. Для кремниевых диодов оно составляет от 400 до 800 милливольт, для германиевых, как показывает практика. Это значение колеблется от 200 до 400 милливольт, если эти значения появились, значит, красный конец соответствует аноду, другой  – катоду.

Меняя местами выводы, замечаем, что на дисплее появилась единичка, обозначающая разрыв цепи, это значит, что испытуемый радиоэлемент исправен.

Светодиод отличается от обычного диода тем, что он загорается, когда на анод подают «+», а на катод «-». При смене щупов местами, исправный светодиод не должен загораться.

Транзистор

Транзистор состоит из эмиттера, базы и коллектора. В pnp транзисторе ток в коллекторе регулирует база. В другой разновидности биполярного транзистора (npn) материал р заключён между двумя материалами n. Поскольку диод имеет один pn перехода, а транзистор два, то транзистор можно представить как два диода.

При проверке интересует распиновка контактов. Для начала выставляем переключатель мультиметра в режим тестирования диодов. В этом состоянии мультиметр будет показывать падение напряжения на p-n переходе.

Единица измерения — милливольты.

Падение напряжения на p-n переходе для кремниевых полупроводников должно быть 0,6 вольта, а для германиевых – 0,2-0,3 вольта. Для проверки переходов транзистора в прямом направлении (база — красный конец, то есть плюс, эмиттер черный, следовательно, минус).

Индикатор в это время показывает падения напряжения на участке база-эмиттер. Следом проверяется переход база-коллектор. В этом случае красный провод остаётся на базе, а черный подключается к коллектору, и на мультиметре появляется падение напряжения на этом переходе. В обратном направлении p-n переходов на индикаторе появится «1»(разрыв).

Черный щуп ставится на базу транзистора, красный на эмиттер, и для
исправного транзистора на индикаторе появится «1».

Прочие измерения

Проверка конденсатора

Конденсатор имеет свойство от времени высыхать и терять свою емкость. Перед проверкой обязательно нужно замкнуть ножки. Иначе если в конденсаторе есть заряд, то может сгореть прибор. При проверке полярность не имеет значения.

Подключаем выводы и замеряем ёмкость, если отклонение по ёмкости не более 10 % то испытуемый радиоэлемент можно использовать.

Проверка напряжения аккумулятора

Для измерения напряжения аккумулятора подключается мультиметр в режиме вольтметра постоянного тока, нужно устанавливать 20 Вольт. Потом надо подключить штекеры проводов в необходимые разъемы и в контакты аккумулятора, на экране высвечивается значение напряжения.

Мультиметр является надёжным помощником для измерения напряжения кислотных аккумуляторов, и для батареи мобильника поможет. Для проверки элемента питания сотового телефона, указатель тестера на шкале переводится в режим замера постоянного тока (DC).

Диапазон измерения — 20 Вольт. В этом положении прибор покажет напряжение с точностью до сотых долей.

При помощи этого действия  удастся предотвратить быструю разрядку аккумулятора и тем самым увеличить его эксплуатационный ресурс.

1. Для снятия показаний чёрный вывод мультиметра присоединяется к клемме со знаком минус, красный — к плюсовой клемме, экран устройства покажет величину напряжение постоянного тока.
2. Исправный полностью заряженный автомобильный аккумулятор имеет напряжение 12,7 Вольт.
3. Замерить ёмкость аккумулятора можно путём контрольного разряда аккумулятора. Для начала потребуется полностью зарядить батарею.
4. Убедившись, что она заряжена максимально, измерить плотности электролита и
   напряжение.
5. После этого подключить нагрузку, мощность которой заведомо известн мощности, это может быть лампа накаливания ( P=24 Вт), отметить точное время начала такого опыта.
6. В момент, когда напряжение батареи уменьшится до 50% процентов от первоначального значения, отключить лампочку.

Ёмкость измеряется в а/ч, перемножив силу тока в цепи с подключённой нагрузкой на количество часов контрольного разряда батареи получается величина, приближенная к номинальному значению.

Если это так, то состояние батареи идеально.

Разрядка аккумулятора

Иногда аккумулятор способен разряжаться самостоятельно, если даже клеммы не подключены к потребителям. Значение саморазряда указано в сопроводительных документах к АКБ.

Помимо естественной утечки электротока? в схеме могут быть участки, находящиеся в состоянии повышенной влажности или с истончённой изоляцией.

В таких случаях происходит дополнительная утечка тока, она может привести к тому, что аккумулятор полностью разрядится с возможным возгоранием места повреждения. Это явление чревато для бортовой сети автомобиля.

Для выявления такого побочного расхода электричества нужно выключить зажигание автомобиля, отключить некоторые устройства, например, сигнализацию и магнитолу. Красный провод мультиметра соединить с «+» аккумулятора, а чёрный, с отсоединённой клеммой. Прибор должен показать нулевые значения.

При каких-либо иных показателях можно прийти к выводу, что высок ток утечки, в этом случае требуется детальная диагностика электрики автомобиля.

Нахождение фазы

Для того, чтобы распознать фазу и нуль при помощи мультиметра, нужно выставить диапазон переменного напряжения 750 вольт и попарно протестировать проводку.

Между фазой и любым другим проводом величина напряжения равна действующему значению (230 вольт). Перемычка земля-нейтраль дает приблизительно 0.

Похожие статьи:

Лучший цифровой мультиметр dt9208a на AliExpress.

Отличные новости !!! Вы попали в нужное место для цифрового мультиметра dt9208a. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший цифровой мультиметр dt9208a вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели цифровой мультиметр dt9208a на AliExpress. С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете сэкономить еще больше.

Если вы все еще не уверены в цифровом мультиметре dt9208a и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести digital multimeter dt9208a по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

DT92 Advanced Series

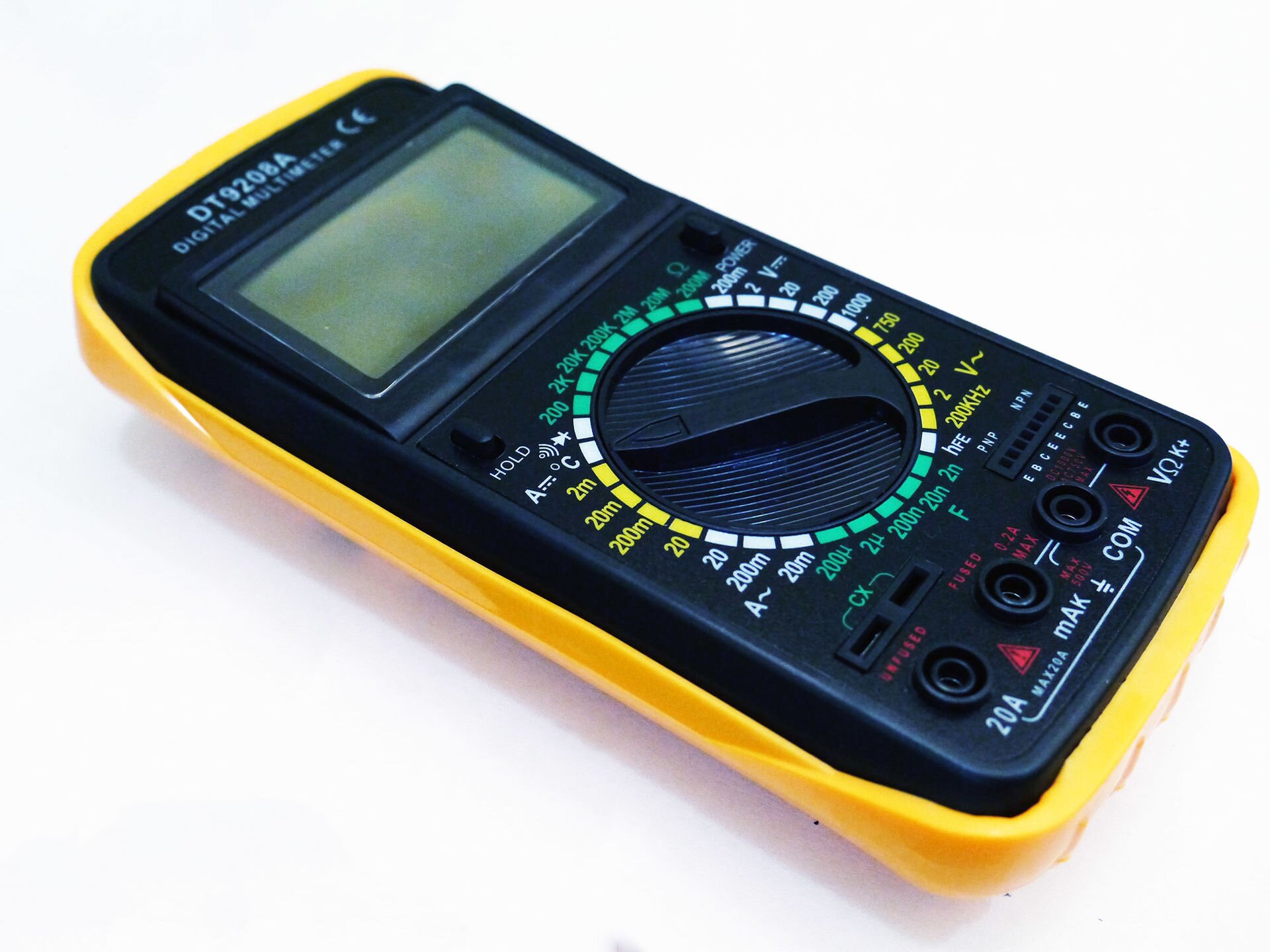

лучший цифровой мультиметр dt9208a — китай — производитель

Тип продукта: DT9208A

Обзор: DT9208A — цифровой мультиметр с высокой надежностью, многофункциональностью и стабильностью.Его можно использовать для измерения переменного напряжения, постоянного напряжения, постоянного тока, переменного тока, сопротивления, конденсаторов, проверки целостности цепи, температуры, частоты, проверки диодов и т. Д. Конструкция с ручкой — лучший выбор для полевых работ, лабораторий, заводов и т. Д. другие приложения.

Технические характеристики:

Характеристики:

1. 3 1/2 ЖК-дисплей
2. Автоотключение
3. Проверка емкости, проверка частоты, проверка температуры
4. Конструкция линии обтекания
5. Защита от перегрузки

Принадлежность: батарея 9 В, инструкция по эксплуатации, защитный чехол

Применение: семья, лаборатория, фабрика, полевые работы и т. Д.

Процедура бесплатной калибровки цифрового мультиметра

Цель

Целью этой процедуры является предоставление инструкции по калибровке цифрового мультиметры (DMM).

Сфера

Все мультиметры (многодиапазонные инструменты, используемые для измерения напряжения, тока и сопротивления) поверку при калибровке не реже одного раза в год.

Процедура

Предварительные инструкции и примечания

1. Прочтите всю процедуру перед началом калибровки.
2. Калибровка должна выполняться в среде, соответствующей спецификациям производителя.
3. Цифровой мультиметр в дальнейшем будет называться тестируемым прибором. (IUT).
4. Убедитесь, что IUT чистая.
5. Визуально проверьте IUT на наличие условий, которые могут вызвать ошибки в калибровке.
6. Если какое-либо из требований не может быть выполнено, обратитесь к соответствующему руководству производителя.
7. Если во время калибровки возникает неисправность или обнаруживается дефект, калибровку следует прекратить и предпринять необходимые корректирующие действия; если корректирующее действие влияет на функцию измерения, предварительно откалиброванную, функция должна быть откалибрована перед выполнением оставшейся части процедуры.

Справочный материал

Применимое руководство производителя или брошюры.

Характеристики

Технические характеристики IUT определяются соответствующей документацией производителя. Если документация производителя недоступна, то указываются спецификации в этой процедуре используются.

Необходимое оборудование

Перечисленные ниже стандарты следует выбирать на основе их более высокой точности. уровень по сравнению с тестируемым устройством.Эквивалентные стандарты должны быть равны или лучше, чем спецификация минимального использования.

Минимальные технические требования к перечисленным стандартам составляют 1/4 точности, требуемой IUT.

• Rotek Model 2500 Calibrator или аналогичный
• Приспособление для тестирования диодов
• Тестовые провода
• Приспособление для проверки целостности цепи
• Приспособление для испытания емкости
• Термометр
• Ареометр

Настраивать

Включите все питание (калибратор и калибруемый прибор).Разрешить инструменты стабилизироваться примерно на 5 минут. Проведите испытания при температуре окружающей среды. 25 ± 5 ° C и относительной влажности менее 80%.

Примечание: Если IUT имеет функцию автоматического выбора диапазона, то эта функция проверено (т.е. напряжение, ток или сопротивление) должно быть проверено в переменной режим диапазона также.

Замена батареи

Замените аккумулятор в IUT и убедитесь, что контакты аккумулятора не загрязнены.

Подробная процедура

Тест дисплея и переключателя

Включите IUT и убедитесь, что все сегменты ЖК-дисплея работают и не тускнеют. Проверять что селекторный переключатель (переключатели) работает / работают правильно. Убедитесь, что индикатор низкого заряда батареи не отображается.

Проверка сопротивления

Подключите калибратор между В / Ом и общими входными клеммами IUT. Используйте следующую таблицу для проверки значений сопротивления.
