Как пользоваться мультиметром м832 видео: как пользоваться, подробная инструкция, схема

Опубликовано

Содержание

Видео обзоры Фаzа M832 на CMP24

  • Главная »
  • Каталог »
  • Инструменты, сантехника, все для сада »
  • Измерительные инструменты
  • СМЕЖНЫЕ РАЗДЕЛЫ+
  • Производитель: Фаzа

  • Модель: M832
  • Тип товара: Мультиметры (тестеры)
  • ID:313625

Где купитьКупить в кредит

{{message}}

{{message}}


Рейтинг:

(5/5)

Отзывы (1) Оставить отзыв

Описание Видео обзоры (3) Характеристики (15) Сравнить цены (2) Яндекс. Маркет Отзывы (1)

Видео Обзоры (5)

Мультиметр цифровой ФАЗА M832 Видеоотзыв (обзор) Дмитрия

Мультиметр. Как пользоваться мультиметром. Тестер. Полная инструкция как пользоваться тестером.

Как пользоваться мультиметром Мастер М832?

Обзор и сравнение мультиметра из Китая AN8001 и Фаза М832

Цифровой мультиметр Robiton Master DMM-900 сравнение с мультиметром фаzа m832


Сравнить цены (2)

Последняя известная цена от 9 р. до 24 р. в 2 магазинах

В данный момент у нас нет информации о наличии данного товара в магазинах.
Вы можете поискать его на других площадках:


МагазинЦенаНаличие

AliExpress

AliExpress – один из крупнейших мировых маркетплейсов,
предлагающий клиентам самые низкие цены


Яндекс. Маркет

Купить в кредит (0)


КомпанияПредложение

Описание

Смотри характеристики.

Характеристики (15)


ПараметрЗначение
Тип мультиметр
Класс полупроф.
Дисплей цифровой
Измерение напряжения (постоянного/переменного) есть
Измерение сопротивления есть
Измерение постоянного тока есть
Источники питания CR-9V
Измеряемые параметрысила тока
Измеряемое напряжение переменного тока200;750
Измеряемое напряжение постоянного тока0.2;1000
Измеряемое сопротивление200;2000000
Измеряемая сила постоянного тока0.0002;10
Класс пылевлагозащитыIP20
Комплектацияэлемент питания
Диапазон напряжений0. 2;1000

Отзывы (1)

Зарегистрируйтесь и получайте бонусы за покупки!

Пожалуйста подождите..

{{message}}

Ошибка! Повторите попытку позднее.

Подписаться на новинки, скидки и интересные предложения

Нажимая кнопку «Готово», я даю своё согласие cmp24.by на обработку моих персональных данных, в соответствии с Федеральным законом от 27.07.2006 года №152-ФЗ «О персональных данных», для целей регистрации на сайте, а также для целей и на условиях представленных в политике конфиденциальности.

Похожие товары

Категория 7 р. — 11 р.

Все Мультиметры (тестеры) Фаzа »

Измерительные инструменты

Категория 7 р. — 11 р.

  • Главная »
  • org/ListItem»>Каталог »
  • Инструменты, сантехника, все для сада »
  • Измерительные инструменты

Учимся пользоваться мультиметром | HamLab

Наши первые шаги в освоении этого прибора будем производить на распостраненном китайском мультиметре
DT 830.Стоит он относительно недорого около 4 у.е.
Включение прибора осуществляется автоматически при установке переключателя в нужный предел измерений. Итак выясним что это за пределы:

DCV – измерение постоянного напряжения

ACV — измерение переменного напряжения

DCA – измерение постоянного тока

hFE – измерение коэффициента передачи транзистора


– генератор прямоугольных импульсов

o))) — прозвонка

-измерение сопротивления

Приступим к измерениям.

При измерении постоянного напряжения ставим переключатель в положение (DCV), и так как у нас батарейка типа Крона выбираем предел 20 вольт. На будущее, если нам даже приблизительно неизвестна величина напряжения или тока, то лучше начинать с максимальной величины предела. Берем щупы прибора и соответственно касаемся выводов батареи.Красным к плюсу, а черным к минусу.рис 1.

Рис. 1.

На дисплеи высветится значение напряжения, в нашем случаи это 8.59 В. Если же вы перепутаете полярность(подключили красный щуп к минусу, а черный к плюсу) то ничего страшного не произойдет просто на индикаторе высветится знак «-» рис 2.

Рис. 2.

Если же на индикаторе высветилась 1 рис 3.

Рис. 3.

значит измеряемое вами напряжение или ток выше того предела который вы установили.В этом случаи вам необходимо переключить переключателем предел выше того который выставлен в данный момент.Если этого не сделать то через некоторый момент времени прибор подаст звуковой сигнал, и если после этого ничего не сделать то прощай мой любимый мультиметр.

Измерение переменного напряжения аналогично измерению постоянного напряжения описанного выше с той лишь разницей, что всеравно куда подключать красный, а куда черный щупы.

Для измерения постоянного тока собираем простую цепь состоящую из блока питания и какой нибудь нагрузки (возьмем к примеру обычную лампочку). Подключаем щупы как показано на рис 4.

Рис. 4.

На дисплее высветилось 0.34 .Значит в нашей цепи протекает ток порядка 340 мА.
Примечание. Для измерения токов выше 200 мА необходимо переключателем выставить предел на 10 А, а красный щуп вставить в верхнее гнездо.

Генератор. Генератор мультиметра генерирует прямоугольные импульсы с частотой следования 50 Гц и амплитудой примерно 5 В. Эта функция необходима для проверки каскадов усилителей т.е пропускает и усиливает ли он сигнал или нет. Простой пример: Нету звука в комп. колонках.Подключаем мультиметр к колонкам и если слышим жужжащий звук, радуемся колонки целы. Значит проверяем Sound Card и т.д.

Прозвонка.Эта функция необходима для прозвонки проводов.Берем два длинных провода подсоеденяем щупы к началу и концу провода. Если слышим сигнал значит мы нашли начало и конец этого провода, если нет то подсоеденяем щуп к другому концу.Услушили звук? Нет! Тогда провод переломан.


Режим hFE- измерение коэффициента передачи транзистора. Для измерения берем транзистор в корпусе КТ-26 и вставляем в специальный разъем рис 5.

Рис. 5.

напротив дырок которого нанесены надписи E B C (эмиттер , база , коллектор), а снизу NPN(слева) и PNP(справа) (структура транзистора). Если структура и цоколевка транзистора вам известна то вставляем его в соответствующие дырочки, если же нет то методом научного тыка добиваемся показаний прибора.

Измерение сопротивления тоже не требует особых навыков, для этого необходимо лишь подключить исследуемый резистор к щупам
и установлением необходимого предела добиться показаний прибора рис 6. В данном случаи сопротивление исследуемого  резистора 8.3 кОм.


Рис. 6.

Постскриптум.

Если на дисплее высвечивается значок батареи рис. 7,

Рис.7.

ее необходимо заменить в противном случае возрастет погрешность и мультиметр будет вам бессовестно врать.

В некоторых случаях для удобства пользованием щупами советую надеть на них «крокодилы» рис. 8.

Рис. 8.

Если у вас перестал работать генератор , а у меня это было несколько раз из-за того, что я подал большое напряжение на щупы в пределе измерений сопротивления, то посмотрите предохранитель который находиться внутри корпуса на плате в 100% случаях он сгорает.

Напоследок.
Если пределов измерений данного мультиметра вам не хватает (мне лично не хватило), то советую приобрести мультиметр типа DT 9208 A рис. 9 и рис. 10,

Рис. 9.

Рис. 10.

стоит он правда в 3,5 раза дороже.Но помимо того, что может измерить описанный выше DT 830, его старший брат может измерить:
Переменный ток до 20 А
Емкость до 20 мкФ
Сопротивление до 200 МОм
Частоту до 20 кГц
Логические уровни (1 и 0)
Температуру

Плюс имеется, кнопка включения/выключения, кнопка HOLD нажатие которой позволяет удержать показания, поднимающийся на 80 град дисплей, силиконовый чехол с подставкой и держателями щупов и автоматическое выключение при неактивности прибора.

© Савицкий А. 2006 г.


Данная статья является собственностью сайта HamLab(Схематехник). Перепечатка запрещена!

Подробная инструкция по использованию мультиметра и его возможностям. Мультиметр М832

Еще в школе каждый из нас познакомился со многими интересными измерительными приборами в курсе физики: амперметром, вольтметром, омметром и другими — каждый из них предназначался только для одного вида измерения. Однако сегодня у нас есть возможность использовать мультиметр, объединяющий в себе сразу несколько измерительных приборов.

Мультиметры бывают двух типов: цифровые и аналоговые (стрелочные). В нашей видео статье мы рассмотрим оба типа устройств и научимся правильно пользоваться каждым из них.

Как пользоваться циферблатным мультиметром

Мультиметры

Arrow появились раньше цифровых. Все ими пользовались — аналоговый мультиметр очень удобен в использовании. Конечно, сейчас можно смело сказать, что такой прибор менее точен, чем его цифровой «собрат». Раньше нужно было вглядываться в стрелку и точно определять, куда она указывает — на цифровом приборе будет отображаться числовое значение.

Сам циферблатный мультиметр очень похож на часы. На измерительной шкале подписаны необходимые значения: сопротивление, ток, напряжение. Пользоваться им очень просто: достаточно подключить его к устройству, с которого вы хотите получать данные. Стрелка указывает на результат. Важно помнить о возможной ошибке. Чтобы аналоговый мультиметр работал точнее, можно использовать подстроечный резистор, с помощью которого можно получить более точные результаты. Его также следует подключить к мультиметру.

Однако, если вам принципиально важно получить очень точные измерения, лучше всего использовать цифровой мультиметр. Например, ДТ-830Б.

Как пользоваться цифровым мультиметром DT-830B

Среди всех цифровых мультиметров мы выбрали DT-830V как один из самых распространенных. Источником питания такого электронного устройства может быть щелочная батарейка «Крона». Необходимо помнить, что батарею придется вовремя менять, так как севшая батарея может испортить устройство.

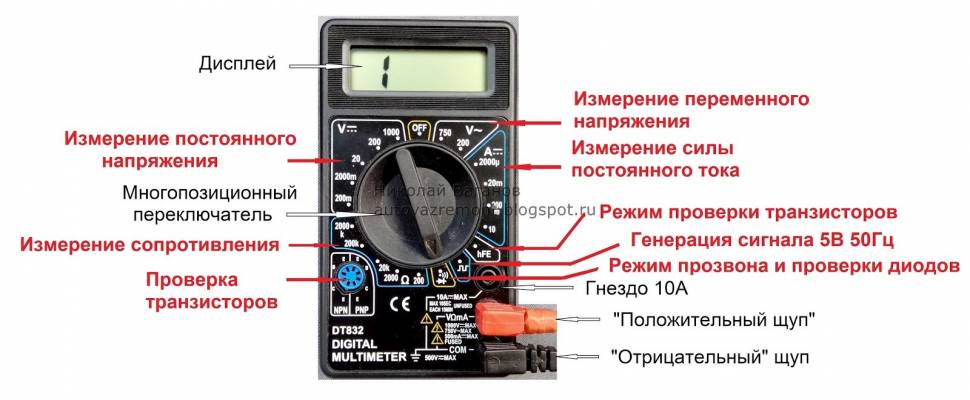

Если вы хотите измерить напряжение мультиметром ДТ-830В, то сначала определитесь, постоянное напряжение вас интересует, или переменное. В первом случае необходимо установить переключатель в режим DCV. Во втором случае нужен режим ACV. Измерение следует начинать с наибольшего предела измерения, постепенно уменьшая его. Также нужно помнить, что в случае измерения напряжения на участке цепи сама цепь не должна разрываться, то есть мультиметр должен быть подключен параллельно.

DT-830B также предназначен для измерения постоянного тока — если вы хотите измерить именно переменный ток, то с таким мультиметром не получится. Вам будет достаточно выбрать на приборе необходимый предел измерения поворотом переключателя — и можно работать. Для измерения тока прибор должен быть включен в разрыв измеряемой цепи, иначе — его можно испортить.

Если вы хотите использовать мультиметр в качестве омметра, вы можете проводить измерения как от наибольшего предела измерения, так и наоборот — с наименьшего. В этом случае прибор необходимо подключить параллельно той части цепи, в которой необходимо измерить сопротивление. Цепь должна быть обесточена — иначе опять же можно испортить устройство.

Итак, в нашей статье мы обратили ваше внимание на существование аналоговых и цифровых мультиметров и постарались рассказать о преимуществах каждого из них. Выбор ваш.

Для того, чтобы прозвонить провода автомобильной проводки, необходимо уметь пользоваться мультиметром. Нужен и сам мультиметр: цифровой или аналоговый, не важно. Цифровой отличается от аналогового только способом индикации. В первом случае результат измерения отображается на ЖК-дисплее второго с помощью циферблатного индикатора.

Что такое мультиметр

Мультиметр — электрический измерительный прибор, позволяющий измерять несколько параметров. Их минимальный набор:

  • напряжение;
  • сила тока и электрическое сопротивление сечение цепи;

То есть это устройство в одном корпусе содержит несколько устройств. Его название происходит от английского multimeter, что дословно можно перевести как «многометровый». Раньше этот комбинированный прибор назывался тестером или авометром. Последнее название — аббревиатура от ампервольтметра, на мой взгляд, лучше всего отражает суть прибора. Итак, этот прибор обычно сочетает в себе вольтметр, амперметр и омметр. Буквы DT в названии мультиметра являются сокращением от Digital Tester, что означает цифровой тестер. Так мультиметр, название которого начинается на ДТ, будет оснащен цифровым дисплеем. Принцип работы со всеми цифровыми тестерами одинаков. Поэтому, если вы освоите, например, ДТ 832, вы будете знать, как пользоваться мультиметром с любым обозначением, начинающимся с ДТ. Ниже мы рассмотрим, как пользоваться мультиметром.

Использование прибора

Проверка электрооборудования автомобиля невозможна без умения пользоваться мультиметром. Для этого мы рассмотрим мультиметр DT 832, доступный и недорогой, при этом работающий аналогично китайским аналогам. Обладает точностью измерения, достаточной для ремонта электрооборудования автомобиля. А его розничная цена обычно не превышает 100 р. Имеет 3 гнезда для подключения щупов:

  • нижний — общий;
  • верхний — для измерения силы тока;
  • средний — для измерения напряжения и сопротивления.

Для измерения любого из вышеперечисленных параметров необходимо подключить к прибору два отведения с щупами. Один к общей розетке, другой к розетке для измерения соответствующей величины. После этого выберите нужный режим с помощью переключателя режимов и проверьте значение параметра. Оборудуйте щуп общего провода зажимом. Эта нехитрая крокодиловая операция просто надевается на щуп, если он плохо держится, сдавите пассатижами его изношенную часть, чтобы он плотнее сидел.

Вот что нужно сделать, чтобы прозвонить и узнать, не замкнуты ли провода на массу автомобиля. Подсоедините провода со щупами к нижнему и среднему гнездам. С помощью переключателя типа работы выберите режим измерения сопротивления не более 200 Ом, обозначенный Ω 200.

Отключите цепь, которую необходимо прозвонить, и отключите ее от потребителей (если это лампочки, то их можно просто вынуть из патронов). Соприкасайтесь одним щупом с массой автомобиля, а другим по очереди с проводниками, которые необходимо проверить. К одному щупу припаиваем иглу и протыкаем ею изоляцию проводов. Если прибор показывает сопротивление от нуля до нескольких Ом, то провод имеет контакт с землей. В этом же режиме можно проверить наличие или отсутствие обрыва провода. Для этого к его концам подсоедините щупы. При этом при отсутствии обрыва индикатор должен показывать 0, показание в несколько десятков Ом будет свидетельствовать о наличии обрыва или плохом контакте в разъеме на данном участке проводки. В случае обрыва показания прибора будут такими же, как и при разомкнутых щупах. Чтобы уточнить, что должен показывать прибор, если исследуемый участок цепи исправен, перед проверкой замкните щупы и посмотрите на индикатор.

При использовании мультиметра в режиме омметра не нужно соблюдать полярность подключения щупов, чтобы прозвонить проводку автомобиля.

Измерение напряжения

Прибор имеет высоковольтные диапазоны для измерения напряжения, но для ремонта электрооборудования автомобиля они не пригодятся. А высоковольтные провода проверяют только на отсутствие внутренних обрывов омметром. Остальные высоковольтные элементы электрооборудования автомобиля также не проверяются вольтметром. Из них с помощью ДТ 832 можно проверить только резистор в ползунке распределителя зажигания, но и его следует проверить в режиме омметра.

Для измерения напряжения подключите щупы к нижнему и среднему разъемам на передней панели устройства. С помощью переключателя, расположенного там же, выберите режим измерения постоянного напряжения до 20 В (В ─ 20). Следите за тем, чтобы щуп общего провода ДТ 832 соприкасался с массой автомобиля, а другой щуп с участком проводки, где вы хотите провести измерение. Считайте показания с дисплея.

Высоковольтные диапазоны для измерения переменного напряжения пригодятся вам для прозвонки проводки в квартире.

Измерение тока

Ток, потребляемый любым электроприбором автомобиля. Отключите цепь питания прибора. Подсоедините щупы к DT 832 к нижнему и верхнему гнездам. Установите переключатель режимов в положение измерения силы тока при токе, несколько большем, чем может потреблять прибор. Если потребитель не маломощный, то это будет режим А. 10. Подключить ДТ 832 к разрыву источника питания. Подключите общий провод тестера к кабелю, идущему от потребителя. Подключите щуп, подключенный к верхнему разъему тестера, к кабелю питания. Когда потребитель отключен, тестер покажет вам ток утечки прибора. Включив его, вы увидите потребляемый им ток на дисплее.

Для измерения напряжения вход измерительного прибора подключается параллельно бортовой сети автомобиля. Для измерения силы тока вход тестера должен быть подключен только  в разрыв источника питания или массу прибора. Так как подключение мультиметра в режиме амперметра параллельно бортовой сети автомобиля приведет к короткому замыканию с неприятными последствиями вплоть до выхода прибора из строя. Не пытайтесь измерить ток, потребляемый стартером. Так как он в десять раз больше допустимого для данного устройства. Результатом будет отказ устройства.

Зачем измерять напряжение и силу тока

Мультиметр предназначен для проверки параметров электрических сетей и электронных компонентов. Неискушенному человеку эксплуатация этого устройства покажется сложной. Но на самом деле достаточно понять принцип снятия показаний и выставления настроек. После этого кажется, что без него даже розетку не поменять, и это действительно так.

Функции мультиметра

Что это за устройство и какие функции оно может выполнять? На первом этапе ознакомления с работой мультиметра необходимо разобраться в его настройках и возможностях. Практически во всех моделях обозначения написаны латинскими буквами и представляют собой аббревиатуры или сокращения английских терминов.

Теперь, зная «язык» устройства, можно приступить к изучению его возможностей. Название мультиметр (или мультитестер) означает широкий диапазон измерений различных электрических величин:

  • Постоянное и переменное напряжение и ток.
  • Значение сопротивления.
  • Емкость. Эта функция встречается в основном в профессиональных устройствах.

Для бытовых нужд можно приобрести стандартный цифровой мультиметр с оптимальным набором функций. Так как отечественные производители практически не выпускают приборы такого класса — выбор ограничивается зарубежными цифровыми мультиметрами.

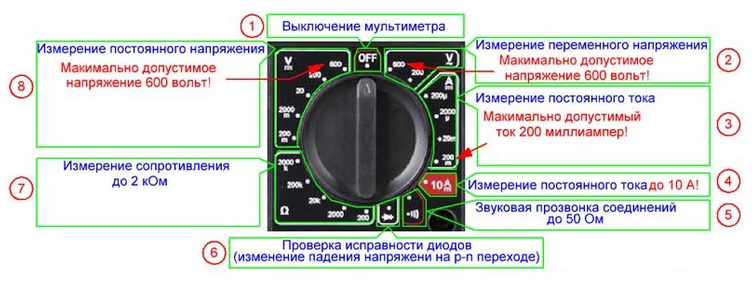

Рабочая панель прибора разделена на два условных сектора — ЖК-дисплей и блок настроек. Последний чаще всего представляет собой круглый переключатель с нанесенной вокруг него маркировкой. Оно, в свою очередь, делится на измеренные значения с максимальным значением границ измерения.

Измерения проводятся с помощью щупов, которые устанавливаются в специальные гнезда на приборе.

Перед началом теста проверяются аккумуляторы и работоспособность устройства. При переводе переключателя в любое положение, кроме «Выкл», на индикаторе должны появиться нули. Теперь можно приступить к измерению интересующих величин.

Сначала установите верхний предельный уровень. Например, для постоянного напряжения оно может быть от 200 мВ до 1000 В. Если известен хотя бы порядок значения, к нему устанавливается верхний верхний предел. В противном случае рекомендуется установить максимальное значение и уменьшать его до тех пор, пока в процессе измерения на индикаторе не появятся ненулевые цифры. Если не соблюдать эту методику, то появится вероятность выхода устройства из строя.

Напряжение

Практически все бытовые приборы и аккумуляторы работают от постоянного напряжения. Это наиболее часто измеряемая величина. Первые показания будут начаты с нее.

Щупы устанавливаем в соответствии с цветовой маркировкой. Если этого не наблюдается, найдите на корпусе зонда обозначение «+» или «-». После этого устанавливается максимальное значение постоянного напряжения. В нашем случае это 1000 В. Далее контакты щупов касаются соответствующих полюсов проверяемого элемента. При этом можно не опасаться неправильной полярности — значение на экране изменит только свой знак.


Понижение граничного предела переключением рукоятки, останавливаемся при появлении на дисплее стабильных показаний.

   Точно так же измеряется переменное напряжение. Исключением является отсутствие полярности.

Текущий

При измерении постоянного тока следует заранее продумать, как мультиметр будет подключаться к проверяемой цепи. Эта задача рассматривается индивидуально для каждого случая. Если нет опыта составления таких схем, лучше всего сначала изучить теорию. В противном случае мультиметр, скорее всего, сломается.

Еще одним важным моментом является расположение щупов в гнездах. Если желаемый параметр тока гарантированно меньше 200 мА, то их расположение остается стандартным. А вот при показаниях выше 200 мА и до 10А один из щупов устанавливается в специальный разъем.

Ниже приведены простейшие примеры измерения силы тока различной величины.


Сопротивление

Измерение значения сопротивления может быть полезно не только для проверки параметров электросети. Такая функция будет полезна при установке электрического теплого пола или любых других систем отопления, работающих на электричестве.

   Принцип измерения полностью аналогичен этапам нахождения постоянного значения напряжения. Необходимо перевести тумблер в нужный сектор.

Помимо этих основных видов снятия показаний профессиональные электрики и электронщики знают множество других параметров, которые можно прямо или косвенно распознать с помощью мультиметра. Но для бытовых нужд вышеизложенной информации будет достаточно, и вскоре пользоваться мультиметром станет так же привычно, как

.

смотри попробуй объяснить!
в розетку 10А, при измерении тока нужно включить красный щуп. черный должен быть постоянно подключен к COM.
как измеряется ток? в мультиметре есть так называемый шунт, он имеет определенное сопротивление (очень маленькая нулевая точка чертовски десятая доля ома (как вы сказали будет КЗ)), поэтому при подключении этого шунта к цепь, на ней упадет напряжение, которое и измерит мультиметр. Потом, исходя из значения сопротивления, мультиметр (как говорит мой коллега по закону Ома) пересчитает и выдаст вам на дисплее текущее значение. Если вы не совсем поняли, то просто помните, что в режиме измерения тока мультиметр — тупая перемычка.

И как узнать какой у нас ток, до 10А или до 200мА, тоже пока не понятно)) Как я уже писал, начните с большего, он покажет 0,19-0,18А переключите на 200мА если будет 0,19А у меня не переключал бы потому что там может быть не 0,19 а 0,2 или 0,21 и на пределе 200мА может быть перегрузка и встроенный предохранитель сгорит! (таким образом пределы измерения тока кроме 10А работать не будут)

А для измерения ТОКА УТЕЧКИ надо сделать так: красный щуп в гнездо 10ADC, черный в COM. Ток очень большой — для него есть специальный силовой «канал» с отдельной розеткой =) (особенность конструкции).

и про сопротивление, если не ошибаюсь в режиме измерения сопротивления, мультиметр выдает определенные напряжения и меряет ток, потом пересчитывает и показывает вам сопротивление. (Закон Ома =)) В режиме сопротивления (по звонку) люди на работе умудряются мерить 220В в сети, взрывается не сильно — мультиметр в хлам. НИКОГДА не измеряйте сопротивление, если есть напряжение! (сначала измерьте напряжение, если есть 0,0, затем измерьте сопротивление) если вы не знаете, какое сопротивление вы можете ожидать, вы можете начать с большого (показывает 0,00 — уменьшить предел) или малого (показывает 1 слева, те 1_ _ _ — увеличить лимит)
кстати можно подержать руками красный и черный щупы и измерить сопротивление) на прозвонке 1 будет и в пределах более 200кОм и выше уже будут показания вашего сопротивления =)

Кстати, для понятия, в чем ошибка (и «округления» значений мультиметром), возьмите батарейку на 1,5В; измерить постоянное напряжение на нем в режимах 2В 20В 200В и 1000В; показания не факт что будут одинаковыми. (конструктивно, чем больше диапазон, тем больше погрешность. В случае с мультиметром погрешность будет больше в начале диапазона (например, 198м на пределе 200м и будет 198 а на пределе 10А будет 0,19 или 0,18 и это нормально!))

кстати на аккумуляторе можно и в обычном пальчиковом аккумуляторе ток померить будет около 8-10А и больше на плохом 0,7-0,8. Но ток поэтому долго измерять не стоит! батарея будет греться секунд 5 будет достаточно!

PS по поводу показаний БК и мультиметра у них есть ошибки, то один показал 12,44 а другой 12,5 нормально если не создать нормальный контакт с щупом напряжение может быть меньше. В общем, не парься, все в пределах допуска и ошибок =)

Общие положения

1. Введение

1. Этот прибор представляет собой портативный цифровой мультиметр с батарейным питанием и 3 1/2-разрядным индикатором для измерения постоянного и переменного напряжения, температуры (модель 830C, 838), проверки диодов, транзисторов и цепей прозвонки.

2. Технические характеристики

Постоянное давление

ПРЕДЕЛ

РЕЗОЛЮЦИЯ

ТОЧНОСТЬ

200 мВ

100 мкВ

± 0,25% ± 2 расчетных единицы

2000 мВ

1 мВ

± 0,5% ± 2 ед. расч.

20 В

10 мВ

± 0,5% ± 2 расчетных единицы

200 В

100 мВ

± 0,5% ± 2 расчетных единицы

1000 В

1 В

± 0,5% ± 2 расчетных единицы

ЗАЩИТА ОТ ПЕРЕГРУЗКИ: 200 В эфф. на пределе 200 мВ и 1000 В

быстро. или 750 В эфф. АС на остальных лимитах.

Напряжение переменного тока

ПРЕДЕЛ

РЕЗОЛЮЦИЯ

ТОЧНОСТЬ

200 В

100 мВ

± 1,2% ± 10 расчетных единиц

750 В

1 В

± 1,2% ± 10 расчетных единиц

ЗАЩИТА ОТ ПЕРЕГРУЗКИ: 1000 В пост. или 750 В эфф. АС на всех лимитах.

КАЛИБРОВКА: Среднее калиброванное значение эфф. значения синусоидального сигнала.

ДИАПАЗОН: 45–450 Гц.

DC

ПРЕДЕЛ

РЕЗОЛЮЦИЯ

ТОЧНОСТЬ

200 мкА *

100 нА

± 1% ± 2 ед.

2 мА

1 мкА

± 1% ± 2 ед.

20 мА

10 мкА

± 1% ± 2 ед.

200 мА

100 мкА

± 1,2% ± 2 шт.

10 А

10 мА

± 2% ± 2 шт.

* только в моделях DT-830B, DT-831

ЗАЩИТА ОТ ПЕРЕГРУЗКИ: 200 мА 250 В — предохранитель, предел 10 А без предохранителя.

СНИЖЕНИЕ НАПРЯЖЕНИЯ: 200 мВ.

Сопротивление

ПРЕДЕЛ

РЕЗОЛЮЦИЯ

ТОЧНОСТЬ

200 Ом

0,1 Ом

± 0,8% ± 2 расч.

2000 Ом

1 Ом

± 0,8% ± 2 расч.

20 кОм

10 Ом

± 0,8% ± 2 расч.

200 кОм

100 Ом

± 0,8% ± 2 расч.

2000 кОм

1 кОм

± 1% ± 2 ед.

МАКС. НАПРЯЖЕНИЕ ПРИ ОТКРЫТИИ. ДАТЧИКИ: 2,8 В.

ЗАЩИТА ОТ ПЕРЕГРУЗКИ: 15 сек. максимум 220В на всех ограничениях.

Звучная пословица

ПРЕДЕЛ

ОПИСАНИЕ

о)))

Встроенный зуммер звучит, если сопротивление меньше 1 кОм

ЗАЩИТА ОТ ПЕРЕГРУЗКИ: 15 сек. Максимум 220В, звучит сигнал.

Измерение температуры

ПРЕДЕЛ

РЕЗОЛЮЦИЯ

ТОЧНОСТЬ

от -20

1°С

±3°С ±2 ЕД (до 150°С)

до +1370°С

± 3% (выше 150°С)

ГЕНЕРАТОР НАПРЯЖЕНИЯ ТОЛЬКО В МОДЕЛЯХ DT-832

Тестовый сигнал частотой 50 Гц и амплитудой 5 вольт

ПРИНАДЛЕЖНОСТИ

Датчики

Коробка

Термопара типа K (только DT-830C, DT-838)

3. Руководство пользователя мультиметра

1. Проверьте батарею 9В, включив устройство.

Если батарея разряжена, на дисплее появится значок [- +]. При необходимости замены батареи см. раздел «Уход»

.

2. Подписать! Возле разъемов устройства предупреждает, что входные токи и напряжения не должны превышать указанных значений. Это необходимо для предотвращения повреждения схемы прибора.

3. Перед измерением концевой выключатель должен быть установлен на требуемый диапазон измерения.

4. Если предел измеряемого тока или напряжения заранее неизвестен, установите концевой выключатель в максимальное положение, а затем при необходимости переключите вниз.

5. Если на дисплее отображается «1» (перегрузка), необходимо перейти на верхний предел измерения.

3.1 Измерение постоянного напряжения

Вт, А» черный — в розетку «СОМ»

2. Установить концевой выключатель в положение V = и подключить концы щупов к источнику измеряемого напряжения. Полярность напряжения на дисплее будет соответствовать полярности напряжения на красном щупе.

Комментарий

Не подключайте устройство к напряжению выше 1000В. Индикация возможна при высоких напряжениях, но есть риск повреждения схемотехники прибора.

3.2 Измерение переменного напряжения

1. Красный щуп вставить в «V,W,A», черный — в гнездо «COM»

2. Установить концевой выключатель в положение V = и подключить концы щупов к источнику измеряемого напряжения.

Комментарий

Не подключайте устройство к напряжению более 700В. Индикация возможна при высоких напряжениях, но есть риск повреждения схемотехники прибора.

3.3 Измерение постоянного тока

1. Подсоедините черный провод к разъему COM, а красный провод к разъему мА для токов до 200 мА. Для токов до 20 А подсоедините красный щуп к розетке 20 А

.

2. Установить концевой выключатель в положение А = и соединить концы щупов последовательно с нагрузкой. Полярность тока на дисплее будет соответствовать полярности красного щупа.

Комментарий

Максимальный входной ток составляет 200 мА или 20 А, в зависимости от используемой розетки. Превышение предельных значений приведет к перегоранию предохранителя, что потребует замены. Заменять предохранитель следует аналогичным на ток не более 200мА. Невыполнение этого требования может привести к повреждению цепи. Вход 20А не защищен. Максимальное падение напряжения 200 мВ.

3.4 Измерение сопротивления

1. Вставить красный щуп в «V,W» Черный — в гнездо «COM».

2. Установите переключатель функций в требуемый диапазон и подключите концы щупов к измеряемому сопротивлению.

Комментарий

1. Если значение измеряемого сопротивления превышает максимальное значение диапазонов, на которых производится измерение, индикатор высветит «1». Выберите больший предел измерения. Для сопротивлений 1 МОм и выше время установления составляет несколько секунд. Это нормально для измерения высоких сопротивлений.

2. Когда цепь разомкнута, будет отображаться «1».

3. При изменении сопротивлений в цепи убедитесь, что цепь обесточена и все конденсаторы полностью разряжены.

4. Напряжение холостого хода на пределе 200М составляет 3В. При короткозамкнутых концах на этом пределе на дисплее отображается 1,0 + -0,1 МОм, это нормально. При измерении сопротивления на уровне 10 МОм на дисплее будет отображаться значение 11 МОм, при изменении сопротивления на уровне 100 МОм на дисплее будет отображаться значение 101 МОм. 1,0 (+-0,1) — константа, которую следует вычесть из показаний.

3.5 Проверка диодов и звуковой набор номера

1. Красный провод подключить к «V,W» Черный — к разъему «COM». (Полярность красного будет «+».

2. Установите переключатель диапазонов в положение «- |> | -» и подключите щупы к измеряемому диоду, на дисплее отобразится прямое падение напряжения на диоде.

3. Подсоедините щупы к двум точкам тестируемой цепи. Если сопротивление меньше 5 Ом, прозвучит сигнал.

3.6 Измерение транзистора

1. Установите переключатель функций в положение h FE.

2. Определите тип транзистора: «NPN» или «PNP» и найдите выводы эмиттера, базы и коллектора.

Вставьте провода в соответствующие отверстия на разъеме на передней панели.

3. На дисплее отобразится h FE при токе базы 10 мкА и напряжении коллектор-эмиттер 2,8 В.

3.7 Измерение температуры

1. Установите переключатель функций в положение TEMP и вставьте штекер термопары в разъем прибора.

2. Измерение внутренней температуры без термопары: установите переключатель функций на диапазон TEMP и прочтите показания на дисплее.

4. Уход за устройством

Батарея и предохранитель заменяются при отключении питания и отключении концов от устройства.

4.1 Замена батареи

Если вам нужно заменить батарею, откройте заднюю крышку, удалите старую и вставьте аналогичную новую батарею.

4.2 Замена предохранителя

Если необходимо заменить предохранитель, используйте только предохранитель на 200 мА идентичного размера

видео и инструкция для чайников

Мультиметр — очень полезный прибор, который позволит как начинающему, так и опытному электрику быстро проверить напряжение в сети, работоспособность электроприбора и даже силу тока в цепи. На самом деле работать с этим типом тестера совсем не сложно, главное помнить о правильном подключении щупов, а также о назначении всех диапазонов, указанных на передней панели. Далее мы дадим подробную инструкцию для чайников, как пользоваться мультиметром в домашних условиях!

  • Познакомьтесь с тестировщиком
  • Измерение напряжения
  • Измерение тока
  • Измерение сопротивления
  • Мы используем пресловутый
  • Связанные видеоуроки

Знакомьтесь с тестером

В первую очередь кратко расскажем, что находится на передней панели измерительного прибора и какие функции можно использовать при работе с тестером, после чего расскажем, как измерить сопротивление, ток сила и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра имеются следующие обозначения:

  • OFF — тестер выключен;
  • ACV — напряжение переменного тока;
  • DCV — постоянное напряжение;
  • DCA — постоянный ток;
  • Ом – сопротивление;

Визуально можно увидеть внешний вид электронного тестера спереди:

Возможно вы сразу заметили 3 разъема для подключения щупов? Так вот тут нужно сразу предупредить, что перед измерениями необходимо правильно подключить щупальца к тестеру. Черный провод всегда подключается к выходу COM. Красный по ситуации: для проверки напряжения в сети, силы тока до 200 мА или сопротивления — необходимо использовать выход «VΩmA», при необходимости измерения значения тока выше 200 мА обязательно вставить красный щуп в гнездо с маркировкой «10 ADC». Если не учесть это требование и использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя, потому что сгорит предохранитель!

Есть и приборы старого образца — аналоговые или, как их принято называть, аналоговые мультиметры. Модель со стрелкой практически не используется, т. к. такая шкала имеет более высокую погрешность, к тому же на стрелочном дисплее менее удобно измерять напряжение, сопротивление и силу тока.

Если вас интересует, как пользоваться стрелочным мультиметром в домашних условиях, сразу рекомендуем посмотреть наглядный видео урок:

Обучение работе с аналоговой моделью

Подробнее о том, как пользоваться более современной цифровой моделью тестера, мы поговорим далее, рассмотрев пошаговую инструкцию на картинках.

Измерение напряжения

Для самостоятельного измерения напряжения в цепи необходимо сначала повернуть переключатель в нужное положение. В сети с переменным напряжением (например, в розетке) стрелка переключателя должна стоять в положении ACV. Щупы должны быть подключены к разъемам COM и «VΩmA». Далее выбираем примерный диапазон напряжения в сети. Если на этом этапе возникли трудности, то лучше установить переключатель на максимальное значение – например, 750 Вольт. Далее, если на дисплее отображается меньшее напряжение, можно повернуть переключатель на более низкий уровень: 200 или 50 вольт. Таким образом, уменьшив настройку до более подходящей, можно определить наиболее точное значение. В сети постоянного напряжения используйте мультиметр таким же образом. Обычно в последнем случае переключатель лучше всего ставить в районе 20 вольт (например, при ремонте автоэлектрики).

Очень важный нюанс, о котором следует знать, это то, что вы подключаете щупальца в цепь параллельно, как показано на картинке:

Вот по этой методике нужно с помощью мультиметра определить постоянное и переменное напряжение в электрическая цепь. Как видите, ничего сложного нет, главное не касаться руками оголенных частей щупалец, иначе удара током не избежать. Кстати, в качестве индикатора напряжения можно использовать и индикаторную отвертку!

Измерение тока

Чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо сначала определить, течет ли по проводам постоянный или переменный ток. После этого нужно узнать примерное значение в Амперах для выбора соответствующего гнезда для подключения черного щупа – «VΩmA» или «10 A». Рекомендуем изначально вставить щуп в разъем с большим значением тока и, если на дисплее отображается меньшее значение, переставить вилку в другое гнездо. Если, опять же, вы видите, что измеренное значение меньше уставки, вы должны использовать диапазон с меньшим значением в амперах.

Обращаем ваше внимание на то, что если вы решили использовать мультиметр в качестве амперметра, вам необходимо подключить тестер в цепь последовательно, как показано на картинке:

Измерить сопротивление

Ну и самое безопасное В отношении безопасности мультиметр будет использовать устройство для измерения сопротивления элементов цепи. В этом случае можно установить переключатель в любой диапазон сектора «Ом», а затем выбрать соответствующую настройку для более точных измерений. Очень важный момент — перед использованием прибора для измерения сопротивления обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае ваш тестер в режиме омметра может показывать неверное значение.

Чаще всего мультиметром измеряют сопротивление при ремонте бытовой техники своими руками. Например, если не работает утюг, можно измерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром вы увидели на табло значение «1», «OL» или «OVER», то вам нужно повернуть переключатель в диапазон выше, потому что при выбранной настройке возникает перегрузка. При этом, если на циферблате отображается «0», переместите тестер на меньший диапазон измерений. Запомните этот момент и пользоваться мультиметром при измерении сопротивления не составит труда!

Используем пресловутый

Если внимательно посмотреть на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не говорили. Некоторыми из них пользуются только опытные радиотехники, так что домашнему электрику о них рассказывать незачем (все равно вряд ли они пригодятся в бытовых условиях). Но есть еще один важный режим тестера, который вы можете использовать — прозвон (на картинке ниже мы указали его обозначение). Например, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить проводку, а если цепь замкнута, то вы услышите звуковую индикацию. Для этого достаточно подключить щупы к нужным 2-м точкам цепи.

Опять же, очень важный нюанс, питание на той части цепи, которую вы собираетесь прозвонить, должно быть отключено. Например, если вы решили прозвонить проводку в доме, во время эксплуатации отключите размыкающий автомат в распределительном щитке. Использование мультиметра с подключенным питанием крайне не рекомендуется!

Видеоуроки по теме

И напоследок советуем посмотреть, как правильно пользоваться самыми популярными моделями мультиметров. Возможно, вы купили только один из перечисленных ниже приборов и наглядная инструкция покажет вам, как пользоваться купленной версией счетчика!

Модель DT-832
