Как пользоваться паяльником для труб из полипропилена: требования к температуре и длительность нагрева

особенности аппарата, правила пользования, терморегулятор для паяльного устройства

Полипропиленовые изделия пользуются большим успехом у потребителей, и связано это с их техническими показателями и легкостью монтажа. Как показала практика, имея паяльник для полипропиленовых труб, даже начинающий сантехник сможет провести в дом водопровод или заменить металлические трубы отопительного контура на пластиковые. Главное, правильно подобрать инструмент и насадки к нему.

Виды приборов

По своей сути аппарат для пайки полипропиленовых труб – это разогревающее устройство, способное раскаляться до температуры +270°С. Его основной функцией является нагрев полипропиленовой трубы и фитинга, сделанного из того же материала до состояния легкого плавления. При этом процессе их стенки плотно спаиваются, а при остывании становятся одним целым, что обеспечивает чрезвычайно надежный вид соединения.

Схема паяльника для полипропиленовых труб крайне проста. В его основе:

• Корпус, закрепленный на устойчивой подставке.
• Внутри прибора находятся нагревательное устройство и электро детали, обеспечивающие ему разогрев.
• Разогревающаяся часть корпуса оснащена специальными отверстиями, на которые крепятся насадки.

Принцип работы данного инструмента для пайки полипропиленовых труб основан на том, что электро детали, разогреваясь, передают свое тепло всей поверхности. Она, в свою очередь нагревает насадки, на которые надеваются отрезок трубы и фитинг. Как правило, нужная температура паяльника для полипропиленовых труб выставляется на термостате. Как только она достигнута, прибор отключается, пока не остынет на 2-4°С, а затем вновь начинается процесс нагревания.

Как подобрать паяльник

Выбор паяльника для полипропиленовых труб напрямую зависит от вида рабочей поверхности. Различают два типа аппаратов:

1. Рабочая поверхность имеет цилиндрическую форму, и насадки просто надеваются на нее, как хомуты. Мастера рекомендуют использовать подобный прибор, когда предстоит спайка в труднодоступных местах, так как насадки для полипропиленовых труб надеваются на самый конец нагревательного элемента.
2. Нагревательная поверхность имеет плоскую форму, напоминающую формой утюг. В ней сделаны отверстия, в которые вставляются насадки.

Решая, как выбрать паяльник для полипропиленовых труб, нужно опираться на вид работы, которую он должен выполнять. Большой разницы в принципе их действия нет, просто следует обращать внимание на мощность прибора, так как именно она указывает, с каким диаметром труб можно данным прибором работать.

Иногда потребители считают, что чем инструмент для пайки полипропиленовых труб мощнее, тем лучше. Она лишней, конечно же, не будет, но зачем переплачивать деньги, если нужен аппарат для соединения труб небольшого диаметра при проводке бытовых коммуникаций. По тепловой мощности различают:

• Паяльник для труб из полипропилена с мощностью в 680 – 700 Вт, подходящий для изделий с диаметром от 16 мм до 63 мм.
• Приборы с показателем 850 Вт годятся для трубопроводов диметром от 16 мм до 75 мм.
• Паяльник с параметрами 1200 Вт работает с трубами диаметром от 125 мм.

Как правило, в бытовых коммуникациях редко используются трубы диаметром выше 50 мм, поэтому вполне можно обойтись приспособлением для пайки полипропиленовых труб с тепловой мощностью 700 Вт.

Если предстоит проводить работы самостоятельно, то в качестве производителей можно выбрать инструменты, сделанные в России или Китае, так как они самые дешевые. Как говорят специалисты, они способны соединить 2-3 трубопровода при прокладке бытовых коммуникаций.

Для больших объемов работы лучше подойдут приборы турецкого производства, которые стоят несколько дороже, но производительность у них выше.

Когда требуется профессиональный паяльник для полипропиленовых труб, то лучше отдать предпочтение продукции из Европы.

Вспомогательные элементы для паяльника

Как правило, к этому инструменту прилагается несколько насадок, но при необходимости, их можно приобрести отдельно.

В набор для пайки полипропиленовых труб входят 3 элемента самого распространенного диаметра – 20 мм, 25 мм и 32 мм. В продаже так же имеются более дорогие комплекты, в которых не только насадки разного диаметра, но и нож для резки полипропиленовых труб, рулетка для измерений и перчатки.

Тефлоновые насадки для полипропиленовых труб на самом деле выполнены из алюминиевого сплава, а более дорогие версии – из меди, и только покрытие у них тефлоновое. Этот слой защищает насадку от прилипания к ней размягченного полипропилена. Чем он толще, то дороже изделие, и тем дольше оно прослужит.

Подбирая насадки, не стоит на них экономить. Если слой тефлона будет слишком тонкий, то она сможет осуществить всего несколько спаек, после чего к ее поверхности будет приставать полипропилен, а трубу и фитинг будет крайне трудно вытаскивать.

Значение термостата

Без этого элемента паяльный аппарат для полипропиленовых труб не смог бы качественно выполнять свою работу. Это связано с тем, что для каждого диаметра трубы и толщины ее стенок есть свое время разогрева прибора. Если его не придерживаться, то либо полипропилен будет расплавлен, либо недостаточно разогрет, чтобы качественно спаяться с фитингом.

Таблица ниже показывает, какое необходимо вводить время в терморегулятор для паяльника полипропиленовых труб:

Размер трубы (мм)	Время для нагрева прибора (сек)	Время для соединения элементов (сек)	Время для остывания (мин)
20	6	4	2
25	7	4	2
32	8	6	4
40	12	6	4
50	18	6	4
63	24	8	6
75	30	10	8
90	40	11	8
110	50	12	8

Это время нагрева для работ при температуре воздуха от +15°С и выше. В том случае, если воздух холоднее, то и параметры нагрева нужно увеличивать на 2-4 секунды. При температуре ниже +5°С работы с полипропиленом вообще запрещены.

Вводя эти параметры в терморегулятор, можно быть уверенным, что спайка будет произведена правильно. Прибор отключится в нужный момент и вновь нагреется при остывании.

Заключение

Нет ничего сложного в том, как пользоваться паяльником для полипропиленовых труб:

• Подготовить трубы, для чего их нужно разрезать специальным ножом, а срезы обезжирить спиртом. Такую же обработку необходимо провести с фитингами, протерев из стенки изнутри спиртовым раствором.
• Закрепить на утюге для пайки полипропиленовых труб насадки нужного диаметра, натянуть на одну из них (она чуть больше) конец полипропиленовой трубы, а на другую – фитинг.
• Включить прибор в сеть и дождаться нагрева до температуры 260°С.
• Выждав указанное в таблице время, труба и фитинг снимаются, крепко спаявшись друг с другом.

Как правило, инструкция для паяльника полипропиленовых труб дает полное пояснение, как им пользоваться, и какие должны соблюдаться меры предосторожности при работе с ним.

инструкция, как правильно паять трубы из полипропилена

Прислушавшись к многочисленным советам, вы приняли решение не нанимать мастеров для монтажа системы отопления и выполнить все соединения полипропиленовых труб своими руками. Если вы уверены в успехе и хорошо умеете работать самостоятельно, то смело приступайте к подготовке и производству работ.

Мы же, со своей стороны подскажем, какие потребуются инструменты и приспособления для монтажа и как правильно паять полипропиленовые трубы. По умолчанию будем считать, что все материалы уже куплены, осталось только собрать все по схеме.

Сварочные аппараты для полипропиленовых труб

Начнем с подготовки монтажного инструмента. Поскольку все соединения труб и фитингов из ППР производятся способом пайки, то понадобится специальный паяльник для этой цели.

Примечание. Соединение деталей из ППР иногда называют сваркой. Чтобы не запутаться, запомните, что когда речь идет о полипропиленовых трубах, то способ соединения существует один – пайка, но его часто называют свариванием. С помощью прессовых или резьбовых фитингов, как металлопластиковые трубы, эти системы не монтируются.

Применяемый для работы сварочный аппарат для полипропиленовых труб предлагается на рынке двух видов:

• с нагревателем круглого сечения;
•  плоским греющим элементом.

Последний в простонародье прозвали «утюг» из-за некоторого внешнего сходства с этим бытовым прибором. Разные сварочные аппараты не имеют принципиальных отличий, только конструктивные. Насадки для труб из тефлона в первом случае надеваются и крепятся к нагревателю наподобие хомутов, а во втором – прикручиваются к нему с двух сторон. В остальном особой разницы нет, а функция прибора одна — пайка полипропилена.

Паяльные аппараты, как правило, продаются в комплекте с насадками. Самый дешевый и минимальный комплект китайского производства – это паяльник мощностью до 800 Вт, подставка для него и насадки для 3 типоразмеров самых распространенных труб – 20, 25 и 32 мм. Если в вашей схеме отопления присутствуют только такие диаметры и вы не планируете паять полипропиленовые трубы где-нибудь еще, кроме своего дома, или заниматься этим профессионально, то бюджетного набора будет вполне достаточно.

Если же в соответствии с расчетом и схемой понадобится состыковывать трубы размеров 40, 50 и 63 мм, то придется потратиться и приобрести другой набор для пайки, в котором есть соответствующие детали. Ну и самые дорогие комплекты производятся в европейских странах, отличаются надежностью в работе и долговечностью. Подобные наборы включают в себя такие инструменты:

• паяльник с подставкой;
• тефлоновые насадки для паяльника всех вышеперечисленных диаметров;
• ножницы для отрезки труб под четким углом 90º;
• шестигранный ключ;
• крестообразная отвертка;
• рулетка;
• перчатки.

Важно! Поскольку спайка полипропиленовых труб – это работа с нагретым оборудованием, то настоятельно рекомендуется всегда пользоваться перчатками вне зависимости от того, есть они в комплекте или нет. Особенно это касается новичков, которые в 99 случаях из 100 случайно прикасаются к нагревательному элементу.

Рабочая часть паяльника (нагреватель) любой конструкции рассчитана таким образом, чтобы на ней можно было установить 2—3 насадки для труб малого диаметра. Это позволяет экономить много времени, работая с магистралями размером от 20 до 40 мм.

Немного о мощности аппарата для пайки. Высокая мощность необходима для быстрого и равномерного прогрева деталей больших диаметров, каковыми считаются размеры 63 мм и более. Для домашних целей достаточно иметь утюг мощностью 0.7—1 кВт. Паяльники с нагревателями выше 1 кВт считаются профессиональными, соответственно, стоят дороже обычных.

Рекомендации по монтажу

Кроме утюга следует приготовить и другой инструмент для пайки полипропиленовых труб, его состав приведен выше в перечне. Если в наличии нет ножниц для отрезания трубы под углом 90º, то для этой цели можно воспользоваться ножовкой и плотницким стуслом либо изготовить его самостоятельно, руководствуясь чертежом:

Примечание. Когда ножницы для полипропиленовых труб отсутствуют и они обрезаются ножовкой, то торец надо обязательно зачистить от заусениц снаружи и внутри изделия.

До того как отрезать участок нужной длины, его надо точно разметить. Дело в том, что при соединении часть трубы входит в тройник или любой другой фитинг, это называется глубиной пайки. Поэтому к необходимому размеру участка, определенному с помощью рулетки, нужно прибавить значение этой глубины, отмерив ее величину от торца и поставив метку карандашом. Так как технология пайки предусматривает различную глубину погружения для разных диаметров трубопроводов, то ее значения можно взять из таблицы:

Примечание. В таблице указаны диапазоны глубины пайки, поскольку у разных производителей труб из ППР она варьируется в этих пределах. Значение можно уточнить, измерив несколько фитингов глубиномером.

При монтаже систем отопления выполняется пайка армированных полипропиленовых труб, они отличаются от обычных наличием слоя из алюминиевой фольги, стекловолокна или базальтового волокна. Причем этот слой в изделиях различных производителей может быть сделан по-разному. Когда армировка расположена не по центру толщины стенки, а возле наружного края, то перед пайкой труб из полипропилена потребуется зачистка. Для этого существует специальное приспособление:

Процесс сваривания

Перед тем как приступить к работе, нужно поставить на паяльник насадки, соответствующие размерам труб, а затем включить его и настроить. Тут надо знать, при какой температуре паять полипропиленовые трубы. Большинство производителей указывают рабочую температуру 260—270 ºС, выше поднимать не стоит, а то не избежать перегрева. Недогрев тоже чреват некачественным и негерметичным соединением, где потом быстро образуется течь.

Надо понимать, что время нагрева, диаметр изделий и температура сварки связаны между собой. В таблице мы укажем промежутки времени сваривания при стандартной температуре 260 ºС.

Примечание. Длительность сварки – это время до полного застывания пластмассы, когда стык набирает максимальную прочность.

Когда настройка утюга окончена, приступаем к свариванию, следуя инструкции для пайки полипропиленовых труб:

1. Взяв в одну руку трубу, а в другую – фитинг, одеваем их на насадку разогретого паяльника одновременно с двух сторон, не поворачивая вокруг своей оси.
2. Выдерживаем положенное время.
3. Аккуратно снимаем обе соединяемые части с тефлоновой насадки, опять же, без вращения.
4. Плавно вставляем трубу в фитинг до отметки без проворачивания и фиксируем в течение времени, указанного в таблице, на этом стык готов. Подробнее операция показана на видео:

Прокладывая магистральные трубопроводы, соблюдайте очередность монтажа участков и элементов. Начните сборку системы от источника тепла и идите до конца, а чтобы соединить две полипропиленовые трубы, старайтесь использовать только тройники, от которых пойдут отводы к батареям. Муфты для этой цели применяйте, когда иначе поступить нельзя. Избегайте стыков в труднодоступных местах, иначе для их выполнения придется работать сразу двумя паяльниками, чтобы одновременно прогреть соединяемые части.

Совет. Многие производители полипропиленовых систем разрабатывают собственные инструкции по монтажу своих изделий. Оттуда можно почерпнуть массу полезной информации, воспользуйтесь этим.

Как соединить металлопластиковую трубу с полипропиленовой

В силу различных обстоятельств бывает так, что надо соединить различные виды труб, например, ППР и сталь, металлопластик с полипропиленом и так далее. Такие ситуации случаются в квартирах, где участок общего стояка водопровода или отопления, проложенного стальной или металлопластиковой трубой, поменять затруднительно, а подключиться к нему надо. Это не является большой проблемой, надо лишь учесть, что все подобные соединения выполняются через резьбовые фитинги.

Поскольку соединение металлопластиковых труб может осуществляться прессовыми и разборными фитингами, то для стыковки с полипропиленом удобнее взять разъемный фитинг с наружной резьбой. В свою очередь, к торцу трубы из полипропилена припаивается фитинг с наружной резьбой, после чего соединение скручивается традиционным способом, с подмоткой льна или фум-ленты.

Разъемный фитинг для соединения труб

Когда надо врезаться в металлопластиковые трубы, то тут удобнее всего поставить тройник с резьбовым отводом, куда впоследствии можно прикрутить фитинг, а потом припаять к нему полипропиленовую трубу. Правда, с установкой тройника придется повозиться: надо отключить воду или опорожнить систему отопления, а потом перерезать металлопластик и произвести монтаж.

Заключение

видов, как выбрать какие лучше приобрести

Трубы полипропиленовые прочно заняли нишу материалов для домашнего водоснабжения и отопления. Их монтаж прост и удобен, если сравнивать со сборкой стальной проводки. Для сварки пластиковых стыков необходим специальный паяльник для полипропиленовых труб.

Но как правильно выбрать и на что смотреть перед покупкой — такие нюансы знает далеко не каждый обыватель. Эти вопросы мы подробно рассмотрим в статье, обратив внимание на устройство, принцип работы и существующие конструкции оборудования.

Также приведем ряд важных критериев, которые важны при выборе паяльника. Ведь перед его покупкой необходимо ознакомиться не только с видами, но и с ключевыми характеристиками, которые позволят приобрести устройство, соответствующее запланированной работе.

Содержание статьи:

• Виды сварки полипропиленовых труб
• Существующие конструкции паяльников
• Паяльное оборудование
• Принцип работы прибора
• Критерии выбора моделей розеток
  • Критерий №1 – потребляемая мощность оборудования
  • Критерий №2 – типы нагревательных насадок
  • Критерий №3 – компании-производители
  • Критерий №4 – паяльное оборудование
• 2 Покупка и продажа Советы по эксплуатации
• Выводы и полезное видео по теме

Виды сварки полипропиленовых труб

Соединить элементы пластиковой разводки из полипропиленовых труб можно с помощью резьбовых фитингов или тремя способами сварки:

• электромуфта;
• приклад;
• колоколообразный.

Принципиальное отличие пайки полипропиленовых труб до 63 мм и более от этого типоразмера.

Трубы малого диаметра (до 63 мм) соединяют раструбным способом, то есть путем вставки обрезанного края одной трубы в расширенный край (раструб) фитинга. Раструбный способ соединения обеспечивает высокую степень герметичности за счет большой площади контакта двух спаянных изделий и абсолютного совпадения их диаметров.

Галерея изображений

Фото

Для производства раструбной сварки ПП труб используется паяльник с насадками, предназначенными для расплавления соединяемых полимерных деталей

Специальная подготовка для проведения сварных соединений полипропиленовых труб не требуется.Трубы для транспортировки холодных сред обычно просто протирают обезжиривающим средством

Перед выполнением сварного соединения полипропиленовые трубы просто разрезают обычной ножовкой или ножницами для резки полимерных труб

Армированные полипропиленовые трубы сложнее подготовить к сварке. На глубину соединения их необходимо очистить от внешнего полимера и следующего за ним алюминиевого слоя

Трубы ПП, предназначенные для транспортировки теплоносителя или горячей воды санитарно-технического назначения, очищаются, так как без этой стадии подготовки они не влезут в штуцер

На паяльник устанавливаются насадки — оправка для пайки внутренней части фитинга и втулка для пайки снаружи трубы. Включите, подождите 5 минут и установите детали, которые необходимо соединить с форсунками

На насадках паяльника соединяемые детали следует выдерживать в течение периода, зависящего от толщины стенки и диаметра трубы. Затем их снимают и соединяют быстрым уверенным движением без поворота

Неразборные трубопроводы для водопровода и канализации собираются из полипропиленовых труб. Узлы соединения неразборные

Паяльник для раструбного соединения полипропиленовых труб

Обезжиривание полимерных поверхностей перед склеиванием

Резка ножницами для полимерных труб

Очистка армированной трубы

Результат очистки трубы для горячей воды

Процесс нагрева деталей перед соединением

Соединение оплавленных деталей

Полипропиленовая труба в квартире

т Стыковая сварка

трубопроводов большого давления диаметром от 63 мм и более. Этот способ практически не используется в бытовых целях, поэтому оборудование для стыковой сварки подробно рассматривать не будем. Стоимость такого сварочного аппарата начинается от нескольких тысяч долларов, и приобретают его в основном строительные компании.

Электромуфтовая сварка применяется при соединении полиэтиленовых труб. Изготавливается с использованием муфт со встроенными нагревательными элементами. Он не требует механической обработки концов пайки и возможен в местах с ограниченным рабочим пространством.

К недостаткам электромуфтовой сварки можно отнести высокую стоимость припоя, цена которого начинается от 1500 долларов. При электромуфтовой сварке полимерные детали соединяются равномерно и без наплывов, поэтому этот способ является лучшим, но и самым дорогим.

При соединении ПП труб большого диаметра применяется технология стыковой сварки и соответствующий сварочный аппарат:

Фотогалерея

Фото

При соединении ПП труб с толщиной стенки более 4 мм диаметром более 50 см, для его выполнения применяется технология встык и паяльник

ПП трубы большого диаметра, применяемые при сборке магистральных линий и систем вентиляции, обрезаются для придания торцу четкой геометрической формы

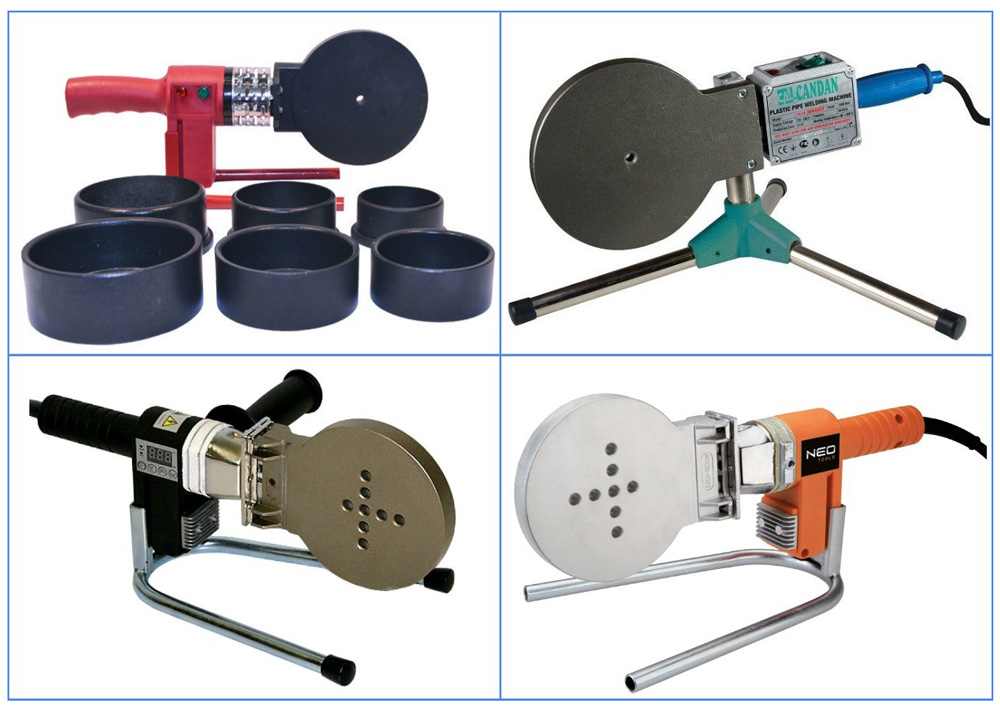

Насадки, выполненные в виде дисков, устанавливаются на паяльник, устройство нагревается, затем на него оплавляются концы соединяемых труб

В комплектации дискового паяльника для ПП труб имеется несколько спаренные диски, поэтому можно выбрать насадку для сборки трубопроводов разного диаметра

Паяльник для ПП труб диаметром более 50 см

Обрезки полипропиленовых труб

Оплавление на дисковом паяльнике

Жала для паяльника

Далее рассмотрим подбор оборудования для раструбной сварки полипропиленовых труб, стоимость которого может окупиться при большом объеме выполняемых работ.

Существующие конструкции паяльников

По внешнему виду оборудование для раструбной сварки пластиковых труб одинаковое и отличается только формой нагревателя.

Может быть двух видов:

• плоский;
• цилиндрический.

Плоский утеплитель (установщики называют его также утюгом для полипропиленовых труб) имеет вид толстой конической металлической пластины. Чем больше масса нагревателя, тем лучше его способность поддерживать стабильную температуру при плавлении пластика. Подробнее о применении утюга для сварки полипропилена мы говорили.

Форсунки для оплавления соединяемых деталей крепятся к нагревателю с помощью болтов, продетых через отверстия в пластине.

Паяльники с плоским нагревателем габаритны и могут опрокинуться, поэтому необходимо заранее положить на пол в рабочем пространстве термостойкий материал

Паяльники с цилиндрическим нагревателем более компактны и удобны в использовании в жестких -доступные места. Форсунки фиксируются на них разъемным хомутом, фиксируемым прижимными винтами.

Паяльники с цилиндрическим нагревателем компактны, но работать с ними в одиночку неудобно. Им нужна устойчивая подставка

В связи с простотой конструкции нагревателя и отсутствием в нем дорогостоящих элементов стоимость паяльников колеблется в пределах 100-200$ в зависимости от их производителя, мощности и комплектации.

Паяльное оборудование

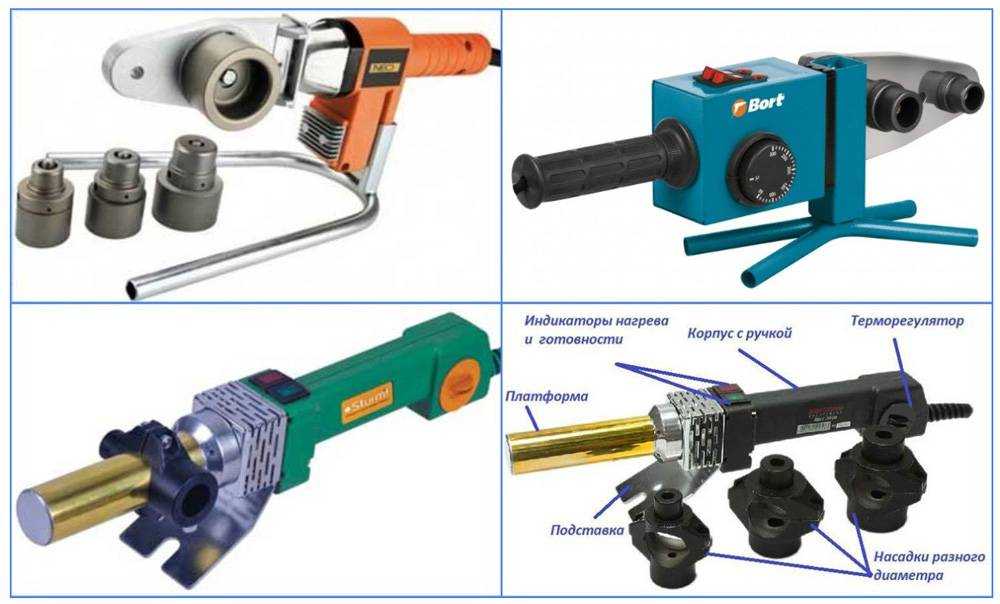

Конструкции паяльников для полипропиленовых труб могут отличаться в деталях, но их основные элементы одинаковы.

В состав оборудования входят:

• корпус;
• обогреватель;
• регулятор температуры;
форсунки
• ;
• подставка.

Корпус устройства обычно выполнен из металла, т.к. пластиковые детали могут стать хрупкими из-за постоянного воздействия высоких температур, хотя есть модели с прорезиненными ручками.

Индикаторы нагрева и готовности в разных моделях паяльников могут иметь разный цвет, поэтому их назначение следует читать в инструкции

Электронагреватель (ТЭН) имеет форму конусообразной металлической пластины или толстого стержня цилиндрической формы. Размеры нагревательного элемента зависят от потребляемой мощности и количества надетых на него одновременно насадок.

Электронагреватель в виде пластины имеет одно или несколько отверстий для крепления насадок. С увеличением их количества увеличивается мощность паяльника и его стоимость. Стандартная температура нагревателя при сварке труб 260°С, но ее можно регулировать.

Регулятор температуры имеет форму круглой ручки, с помощью которой можно настроить необходимую рабочую температуру. Для контроля готовности паяльника к работе используются индикаторы (обычно красные и зеленые лампочки). При нагреве загорается красный индикатор, а при достижении нагревателем рабочей температуры также загорается зеленый индикатор.

Насадки на плоский нагревательный элемент имеют цилиндрическую форму и называются оправкой и гильзой. Оправка служит для нагрева внутренней полипропиленовой поверхности раструба, а втулка – для размягчения наружного слоя соединяемой трубы.

Насадки для сварочного аппарата должны иметь идеально ровное и гладкое основание – от этого зависит скорость их нагрева и стабильность температуры расплавленного полипропилена

Верхние насадки имеют антипригарное покрытие, чтобы размягченный полипропилен не не придерживаться их. Для каждого диаметра трубы своя насадка. Обычно они идут в комплекте с паяльником в количестве 3-5 пар.

Для цилиндрических нагревателей используются насадки в форме хомута. Их максимальное количество на стержне паяльника зависит от длины нагревателя.

Стойки для сварочного аппарата бывают универсальные и индивидуальные.

По форме они могут быть:

• крестообразные
• П-образные;
• прямоугольный.

Универсальные подстаканники приобретаются отдельно и подходят для большинства паяльников, а индивидуальные имеют специальное крепление, предназначенное для конкретной модели или серии оборудования. Все стенды относительно компактны, но отличаются по весу.

Конструкция и внешний вид подставок могут быть разными, главное, чтобы они обладали необходимым для работы качеством — устойчивостью

Лучшая подставка имеет прямоугольный металлический лист в основании. Такая конструкция наиболее устойчива, но много весит и редко используется в портативных устройствах.

Изредка попадаются паяльники с нагревателями и подставками необычной формы, но широкого распространения они не получили.

Принцип действия прибора

Работа паяльника полипропиленовых труб основана на термическом размягчении поверхностей спаиваемых деталей с последующим их соединением.

Изделие с раструбом одевается на оправку, а отрезанная труба вставляется в отверстие нагретого рукава. Детали прогреваются в течение стандартного времени, указанного в инструкции к каждому паяльнику отдельно. Затем детали снимаются с патрубков и соединяются.

Если вы никогда не занимались подобными работами, рекомендуем ознакомиться с полипропиленовыми трубами.

В процессе сварки труб важно сохранять равномерный нагрев обеих соединяемых деталей, что достигается только качественными насадками

Критерии выбора моделей раструбов

Выбор паяльника для полипропиленовых труб следует начинать с изучения комплектации и характеристик оборудования.

Основными факторами, обеспечивающими долговечность и функциональность данного устройства, являются:

• мощность нагревательного элемента;
• комплект насадок;
• производитель оборудования;
• паяльник стоимость.

К сварочному аппарату практически всегда прилагается вспомогательный инструмент: перчатки, отвертка, рулетка и другие. Поэтому при выборе устройства, особенно через интернет, необходимо учитывать этот нюанс.

Критерий №1 — потребляемая мощность оборудования

Большинство советов по выбору мощности паяльника в Интернете основаны на утверждении, что она должна быть не менее десятикратного размера трубы в миллиметрах. Максимальный диаметр напорных трубопроводов домашних систем редко превышает 63 мм, поэтому рекомендуемая мощность паяльника теоретически должна составлять 500-600 Вт. Однако такой подход не учитывает реальных характеристик оборудования.

Для изготовления нагревателей большей мощности не требуется дополнительных затрат, поэтому большинство паяльников потребляют более 1 кВт

Минимальная мощность большинства паяльных паяльников, представленных на рынке, 800 Вт, максимальная 2 кВт, поэтому любого из этих устройств будет достаточно для установки систем отопления или водоснабжения дома.

Более мощные паяльники быстро набирают температуру после нагрева очередной пары пластиковых изделий, но, с учетом времени на их последующее соединение, это преимущество не имеет большого значения.

Стоимость оборудования практически не зависит от мощности нагревателя, поэтому ориентироваться на эту характеристику можно только с учетом электробезопасности. Квартирная проводка рассчитана на максимальную нагрузку 3,5-4 кВт, поэтому при использовании двухкиловатных паяльников использование другого оборудования такой же мощности будет ограничено.

Если очень не хочется покупать паяльник с минимальной мощностью, то лучше всего приобрести прибор с потребляемой мощностью 1,2-1,4 кВт.

Критерий №2 — типы нагревательных насадок

Насадки для труб всегда идут в комплекте с паяльником. Они изготавливаются двух видов в зависимости от формы нагревательного элемента. У плоских нагревателей патрубки выполнены в виде цилиндра, закрытого с одной стороны. Они крепятся друг к другу болтом с обеих сторон металлической пластины паяльника.

Оправки и втулки для нагрева цилиндрических стержней имеют полукруглое основание. Пара таких патрубков охватывает ТЭН в виде хомута и крепится двумя болтами.

Данная конструкция паяльника считается более эффективной, так как большая площадь контакта поверхности нагревателя и сопла ускоряет их нагрев и стабилизирует температуру при плавлении полипропилена.

Количество насадок на нагревательном стержне влияет на время, необходимое для размягчения полипропилена при нагреве труб разного диаметра

Оправки и втулки выполнены из металла и покрыты антипригарным покрытием из обычного или металлизированного тефлона. Предотвращает прилипание расплавленного полипропилена к поверхности.

Несмотря на простоту конструкции, форсунки относятся к оборудованию, которое может быстро выйти из строя. Тонкий слой тефлона имеет свойство быстро стираться, после чего насадки приходят в негодность.

Поэтому лучше покупать товары проверенных производителей, за качество которых могут ручаться продавцы в магазинах. Визуально проверить толщину и качество тефлона невозможно.

В базовый комплект паяльника обычно входят насадки диаметром 20,25 и 32 мм. Некоторые модели оборудования поставляются с оправкой и втулкой диаметром 40, 50 и 63 мм.

Насадки недешевы, поэтому их стоимость влияет на итоговую цену комплекта снаряжения. Если не предполагается сварка труб больших диаметров, то лучше купить паяльник с минимальным набором насадок, а потом докупить их при необходимости. А при достаточном количестве денег можно сразу приобрести модель сварочного аппарата в максимальной комплектации.

Критерий №3 — компании-производители

Оценить качество паяльника в магазине по его внешнему виду практически невозможно. Исключение составляют только бюджетные китайские модели, которые имеют жестяной корпус, тонкий электрический шнур и минимальную комплектацию.

Качество сварочных аппаратов во многом зависит от страны производителя. Крупные фабрики могут выходить только на крупные экспортные рынки, поэтому именитых компаний в этой сфере мало.

В отечественных магазинах представлены паяльники производства следующих стран:

1. Германия: Rothenberger, Kern.
2. Чехия: Dytron
3. Турция: Candan, Valtec, Cobra.
4. Украина: Темп, Днепр.
5. Россия: Уралмаш, Сплав.
6. Китай: Фора, Штурм, Энкор.

Других производителей десятки, но вышеперечисленные бренды наиболее проверены на практике, а об их качестве можно судить по реальным отзывам. Лучшие и самые популярные среди пользователей модели мы рассмотрели.

В комплекте поставки качественных европейских паяльников редко можно встретить множество сопутствующих инструментов, которыми пытаются заманить покупателя другие производители

Наиболее надежным является немецкое и чешское оборудование, которое прослужит без поломок несколько лет . Его стоимость может быть в 10-12 раз выше российских и украинских аналогов той же комплектации.

Такая большая разница в цене обусловлена ​​не только отличным качеством продукции европейских производителей, но и разницей в стоимости.

Главным преимуществом надежных моделей является точность температурного режима на протяжении всего срока эксплуатации. Rothenberger, Dytron и Kern — лучшие производители сварочного оборудования на европейском рынке.

Турецкие компании пытаются копировать сварочное оборудование для полипропиленовых труб у своих немецких конкурентов, но используя более дешевые комплектующие. Качество их паяльника не сильно уступает европейским аналогам, а стоит гораздо дешевле.

Украинские и российские производители сварочного оборудования под собственными торговыми марками обычно продают модели, собранные на заказ в Китае. Из-за этого качество отечественных и китайских устройств мало чем отличается. При покупке паяльников из этих стран можно ориентироваться только на стоимость, которая прямо пропорциональна качеству и оснащению приборов.

Критерий #4 — com

паяльник

В коробке с раструбным паяльным аппаратом могут находиться различные вспомогательные инструменты, стоимость которых может сильно повлиять на окончательную цену набора.

К паяльнику можно дополнительно присоединить:

1. Чародей.
2. Труборез.
3. Перчатки.
4. Рулетка.
5. Ключ для крепления насадок.
6. Отвертка.
7. Уровень.

Самое дорогое устройство в комплекте, после уплотнителей и насадок, это . Без него качественный процесс пайки труб просто невозможен. Наличие этого инструмента крайне желательно при покупке сварочного оборудования.

Сварочный аппарат продается в кейсе, в котором для каждой детали предусмотрены отдельные ячейки. Качество изготовления этого корпуса часто схоже с качеством самого оборудования.

Следует отметить, что труборезы в дешевых комплектах довольно быстро тупят, и приходится покупать инструмент получше.

Рекомендуем ознакомиться с ножницами для резки труб.

Советы по покупке и эксплуатации

На основании анализа качества и долговечности сварочного оборудования можно дать такие советы по его приобретению:

1. Для разовых домашних работ можно купить паяльник известного отечественный производитель с гарантией.
2. При сварке небольшого количества пластиковых труб целесообразнее арендовать сварочное оборудование.
3. Турецкие паяльные аппараты можно купить при самостоятельном монтаже многочисленных труб домашней разводки и наличии соответствующей суммы денег.
4. Рекомендуется приобрести качественный европейский паяльник, если вы хотите профессионально выполнить монтажные работы.

Покупка надежного дорогого паяльника не гарантирует его долгий срок службы.

Для сохранения характеристик оборудования необходимо соблюдение правил эксплуатации.

1. При работе с паяльником необходимо надевать перчатки, предохраняющие от ожогов.
2. Паяльники обычно имеют металлический корпус, поэтому для исключения возможности поражения электрическим током необходимо подключать его к заземленной розетке.
3. Необходимо следить за тем, чтобы обогреватель не соприкасался с деревянным полом или легковоспламеняющимися предметами. При работе желательно использовать специальную подставку.
4. Пробную сварку деталей желательно проводить на ненужных отрезках труб.
5. Очистка сопла после выполнения комплекса сварочных работ.

Соблюдение этих советов позволит вам приобрести надежное оборудование, а также эксплуатировать его долго и безопасно. Ведь сварочный процесс имеет множество нюансов, которые необходимо изучить, прежде чем использовать его самостоятельно. А параметры этого процесса зависят от сорта полипропилена, диаметра труб, мощности паяльника и других факторов.

Хотите научиться паять полипропиленовые трубы своими руками? В таком случае рекомендуем ознакомиться с другими нашими статьями, где мы подробно рассмотрели технологию сварки, температуру и разобрали основные ошибки, допускаемые новичками:

Выводы и полезное видео по теме

Недорогие модели паяльников могут прослужить долго, но при покупке оборудования не стоит учитывать индивидуальные мнения непрофессионалов, которым повезло в выборе устройства. В роликах даны квалифицированные советы специалистов по характеристикам паяльников для ПП труб и особенностям их выбора.

Обзор аппарата для сварки труб VALTEC:

Правила выбора сварочных аппаратов:

Сравнение дешевого и дорогого паяльника:

Выбор сварочного оборудования для полипропиленовых трубопроводов во многом зависит от финансовых возможностей покупателя. Но при покупке паяльника необходимо учитывать их технические характеристики, чтобы приобрести именно то оборудование, которое необходимо для выполнения монтажных задач.

Вы тоже выбираете аппарат для сварки пропилена и хотите уточнить пару спорных моментов, которые мы затронули в статье? Задавайте свои вопросы в комментариях — наши специалисты постараются вам помочь.

Или вы давно являетесь владельцем паяльника (а может и не одного) и имеете хороший опыт пайки труб? Поделитесь, пожалуйста, своими рекомендациями с новичками, расскажите о плюсах и минусах вашего оборудования, покажите фото своего паяльника, добавьте советы по использованию.

Паяльник для полипропиленовых труб своими руками из железа

Полипропиленовые трубы и фитинги сегодня можно сказать в тренде. Применяются для внутридомовых и квартирных водопроводных и отопительных разводок и сетей. Популярность этого материала обусловлена ​​прежде всего удобством работы с ним. В отличие от металлических труб их не нужно гнуть трубогибом, нарезать резьбу и варить сваркой. Вся трудоемкость этой профессии осталась в прошлом с появлением такого материала, как полипропилен.
Основным инструментом для работы с полипропиленовыми изделиями является электропаяльник или утюг. В заводском комплекте комплектуется патрубками-насадками для пайки фитингов труб стандартных диаметров. Вы можете купить их отдельно. Но бывают случаи, когда заводского паяльника по каким-то причинам нет и купить его нет возможности, а из всех деталей в наличии только сварочные насадки. Вот тут-то и пригодится самодельный сантехнический паяльник.

Эта самоделка из разряда «дунул, плюнул и сделал дело».

Собрать его можно буквально на коленях из старого утюга и деревянного бруска. С таким самодельным утеплителем вы точно спасете положение, и займетесь пайкой полипропиленовых труб. А как это сделать, мы сейчас покажем.

Что нужно для сборки паяльника

• Старый утюг с работающей нагревательной подошвой;

• Деревянный брусок ориентировочного сечения 40×50 мм, длина 40-50 см;

• Четыре пресс-шайбы-саморезы, 3×14-16 мм;

• Насадка-втулка для сантехнического паяльника с прижимным болтом;

• Кабель питания с вилкой;

• Изолента, саморезы 45 мм.

Из инструментов необходимо иметь: дрель или отвертку с крестообразной головкой для саморезов, сверла диаметром 6-8 мм, шлифовальную машинку или наждачную бумагу, малярный нож, пассатижи и молоток.

Собираем самодельный паяльник для полипропиленовых труб

Первым делом разбираем бытовой утюг, отсоединив подошву от термостатов. Остальное железо нам уже не нужно.

Далее подготавливаем деревянный брусок. При необходимости его можно распилить, выстрогать или просто зачистить на наждаке, как это сделал автор самоделки (фото).

Для крепления штанги просверливаем несколько отверстий на подошве утюга в свободной от ТЭНа зоне. Диаметр сверла должен быть меньше ширины головки шурупа.

Вставляем блок поперек сечения в паз подошвы, и крепим его на несколько шурупов с помощью отвертки и крестовой насадки.

На конце контактной группы нагревателя имеются болты. Под них сверлим пазовые отверстия с обеих сторон планки, и пассатижами разворачиваем контакты, чтобы соединить их.

Прижимаем контактные пластины несколькими саморезами — прессшайбами.

Возле торца подошвы сверлим отверстие под прижимной болт для втулок.
