Как построить коптильню: холодная, горячая. Схемы и чертежи

Опубликовано

Содержание

Как построить коптильню своими руками? Устройства для горячего и холодного копчения +Видео

Эта статья пригодится тем, кто планирует соорудить на даче коптильню своими руками. Расскажем, как смастерить устройство для горячего и холодного копчения.

Узнаете, как из кирпича, металлических листов, бочек, ведер и других подручных материалов соорудить агрегат для домашнего пользования. Опишем технологию строительства горячей коптильни на фундаменте из кирпича.

Содержание:

О копчении

Копчение, как вид приготовления продуктов, завоевало популярностью настолько давно, что сейчас уже нельзя назвать точную дату. В древности люди брали копченую пищу в дорогу на охоту или рыбалку.

В процессе копчения мясо и рыба приобретают насыщенный аромат и замечательный вкус, и к тому же долго не портятся.

В наше время у владельцев загородных домов и сезонных дач, возникает вопрос – как построить коптильню, и наслаждаться отменным вкусом еды.

О коптильнях

Для приготовления продуктов используют метод горячего и холодного копчения. Коптильни изготавливают двух видов, но принцип действия практически ничем не отличаются.

Конструкция представляет собой камеру, оборудованную крючками для подвешивания мяса, и поддоном для сбора жира. Камеру коптильни располагают в герметичном корпусе.

Процесс копчения предусматривает обработку продуктов в замкнутом пространстве под воздействием дыма, который выделяется тлеющей стружкой или опилками. Горячее и холодное копчение отличается пространством, которое делит камеру с продуктами от очага тления. Пища горячего копчения обрабатывается высокой температурой, а холодного – 35°С.

Копчение мяса и рыбы не проводят под воздействием открытого огня.

Коптильни для приготовления продуктов холодного копчения

Процесс холодного копчения

Время приготовления пищи холодного копчения намного больше, нежели горячего.

Уникальность этого способа в том, что продукты сохраняют первоначальный вид и приобретают изумительный аромат и вкусовые качества.Холодное копчение длится от 5 – 7 дней, до нескольких недель при температуре около 30°С.При таком способе приготовления нельзя спешить, нужно дождаться полного приготовления еды, ведь в такой среде возможно развитие бактерий.

Не доведение процесс до логичного завершения, возрастает риск получить отравление.Выбирая опилки для домашней коптильни своими руками, не берите хвою и осину.

Остановите свой выбор на таких породах деревьев как:

  • ольха, очищенная от коры, которая дает горечь;
  • береза и черемуха без коры;
  • можжевельник;
  • клен;
  • дуб;
  • яблоня, вишня, облепиха.

Очаг с тлеющими опилками размещают поодаль от камеры с продуктами. Отличным решением станет яма в углу земельного участка. В ней устанавливают очаг, который при помощи дымохода соединяют с коптильной камерой.

Длина трубы составляет от 2,5 до 3 метров. Для укладки роют траншею шириной 50 см и глубиной 25 – 30 см. стенки и дно выкладывают кирпичом, при помощи раствора глины. Верх прикрывают металлическим листом или шифером, и засыпаю грунтом.

Кирпич можно заменить печной трубой. Наверху очага предусматривают установку заслонки, для регулировки притока кислорода, интенсивности горения и выведения лишнего дыма. Для того чтобы смастерить заслонку, возьмите стальной лист.

Место соединения камеры и дымоотвода (необходимо сечение 200 мм) нуждается в герметизации с использованием герметичным с помощью сподручных средств. К примеру, можно взять раствор глины. В качестве альтернативного варианта используют печку-буржуйку. Камеру для продуктов устанавливают выше уровня дымоотвода.

Из чего еще можно изготовить камеры холодного копчения

Коптильня холодного копчения из бочки

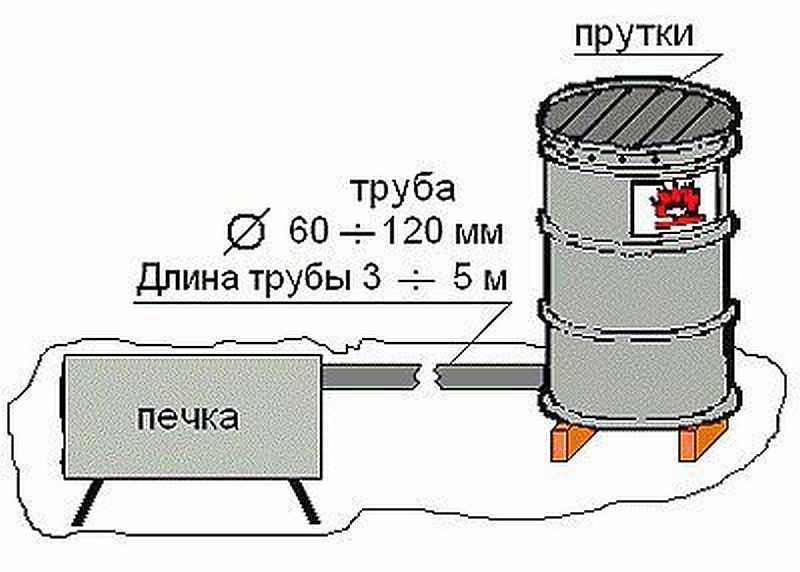

Обычная бочка на 100 или 200 л, может стать отличным вариантом для сооружения коптильни своими руками. Для этого необходимо срезать верхнюю крышку, а емкость перед применением тщательно очистить и вымыть. В дне бочки вырезают дырку для дымохода и устанавливают ее на блоках или кирпичах. Срезанную крышку можно использовать в качестве поддона для сбора жира.

Диаметр поддона должен быть меньше, нежели бочка, для обеспечения прохода дыма.

Внутрь бочки устанавливают решетки. Можно приобрести готовые элементы и подогнать по размеру или смастерить собственноручно. Для этой цели подойдут обрезки арматуры, на которые цепляют крючки.

Крышку камеры изготавливают из березы, дуба или клена. Главное, чтобы она не была больших размеров и слишком громоздкой. В решетке предусматривают зазоры для выведения влаги. Также можно приспособить мешковину, которую накидывают на бочку, с единственным условием – его необходимо периодически увлажнять, дабы предупредить возгорание.

Камера холодного копчения из кирпича

Кирпич – отличный материал для изготовления домашней коптильни, при условии, что процесс копчения продуктов у вас поставлен на постоянную основу, к примеру, на продажу. Иначе просто нет смысла строить громоздкую конструкцию для периодического использования.

Принцип оборудования холодной коптильни из кирпича своими руками напоминает способ с использованием бочки. В качестве дна можно использовать крышку бочки или другие подручные материалы. Для кладки кирпичей используют раствор на основе песка и глины.

Камера холодного копчения из металла

Для изготовления металлической коптильни берут стальной лист, вырезают из него нужный размер и формируют куб без крышки. Для крепления используют метод сварки. Коптильную камеру можно соорудить из ведра, скороварки и даже старого холодильника.

«Очумелые ручки» сооружают электростатические коптильни холодного копчения своими руками, с целью ускорения для ускорения процесса холодного приготовления. Электронагреватель воздействует на стружку, таким образом, образуется дым.

Нагревательный элемент включается и отключается периодически, поддерживая оптимальную температуру копчения продуктов. Дым проходит через дырки, сетку ВВ-блока и положительно заряжается.

В камере дым контактирует с продуктами на крючках, которые, в свою очередь, выведены на отрицательный полюс ВВ-блока. Продукты притягивают положительно заряженные частицы дыма, которые оседают на рыбу или мясо.

Коптильни для приготовления продуктов горячего копчения

Камера горячего копчения своими руками

Процесс горячего копчения намного короче по времени. Это связано с воздействием на продукты горячего дыма температурой от 50°С для мяса и 120°С для рыбы. Уменьшение температуры копчение – увеличивает продолжительность процесса приготовления.

Чертеж коптильни горячего копчения своими руками имеет следующий вид – емкость со стружкой или опилками устанавливают над очагом с открытым пламенем либо на раскаленную печь.

Важно поддерживать температуру медленного тления опилок, но не источника пламени. Дым поступает в камеру коптильни с продуктами.

Внизу устанавливают поддон для жира. Лишний дым выходит через трубу дымохода либо дырку в крышке коптильной камеры.

Из чего еще можно изготовить камеры горячего копчения

Коптильня горячего копчения из бочки

Главное отличие применения бочки в качестве горячей коптильни – в необходимости установки топки, которую сооружают в самой емкости. В дне бочки вырезают отверстия, с целью удаления золы. Они же служат поддувалом топочной камеры.

Внизу бочки вырезают часть стенки, и мастерят дверцу топочной камеры. Для этой цели хватит листа размером 20 х 30 см. К дверке при помощи сварочного аппарата крепят засов и петли.

Для создания топочной камеры отводят 1/3 объема бочки, остальное место отводят для коптильной камеры. Камеру и топочное пространство делят при помощи металлического листа толщиной 4 мм, который так же выступает в роли дна камеры.

В дне камеры вырезают дырку под трубу дымохода. Сеченые трубы должно соответствовать диаметру трубы вверху камеры.

Дымовая труба не должна быть слишком короткой, или слишком длинной, поскольку лишняя тяга топочной камере ни к чему. Трубу крепят к стенкам бочки. Дополнительная атрибутика в виде поддона, крючков, решеток и крышки – обязательна.

Чтобы применить объем бочки более рационально, топочную камеру размещают прямо под ней. Топку для коптильни своими руками горячего копчения из бочки сооружают из кирпича, сделав дырки для опилок и выведения лишнего дыма.

С целью контроля температуры в топочной камере, повесьте на бочке термометр с выносным датчиком. Также отлично работает старый метод – плесните на боку немножко воды, всего пару капель. Если шипит, значит все в норме.

Из обычного металлического ведра запросто можно соорудить небольшую коптильню. На дно насыпают стружку или опилки, сверху устанавливают решетку. Вверху ведра можно установить прутья, на которые вешают крючки под продукты.

В крышке проделывают отверстия для выведения дыма. Затем ведро устанавливают на небольшой огонь для поддержания тления опилок. Процесс копчения продуктов в таком ведре занимает 30 – 60 минут.

Металлический ящик с перфорацией на крыше, также подойдет для маленькой коптильни. Его устанавливают на решетку в мангале, дождавшись когда прогорят угли. Это своего рода походный вариант коптильни.

Горячая коптильня из кирпича

Для того чтобы построить коптильню горячего копчения своими руками из кирпича, необходимо потратить много сил, но зато вы получите долговечную конструкцию для длительного пользования.

Первым делом необходимо подобрать оптимальное место на участке, с учетом правил техники пожарной безопасности. Также можно подвести канализацию и воду. Начертите эскиз коптильни, с указанием порядовки кирпичей.

Раствор для кладки замешивают вручную либо с помощью бетономешалки. Расчистите место под коптильню и начинайте работу с сооружения фундамента. Ленточный фундамент для такой конструкции не подойдет. Необходимо вырыть котлован, смастерит опалубку, обшить ее рубероидом.

Затем укладывают бутовый камень на дно, насыпают слой гравия и заливают бетонный раствор.

После того как первый слой застынет через 24 часа, заливают еще один. Количество таких слоев будет зависеть от веса коптильни.

Последний залитый слой проверяют при помощи строительного уровня, выравнивают, укладывают гидроизоляционный материал и оставляют до полного застывания.

Для кладки используют красный кирпич, из которого сооружают печки. Первый ряд укладывают без раствора, с целью определения места для решеток.

Первым делом замешивают раствор на основе песка и цемента, в который подмешивают известь, в соотношении 3:1:1. Воды понадобится столько, чтобы получилась консистенция густой сметаны. Последующие ряды укладывают в шахматном порядке, начиная с углов. Углы усиливают при помощи закладки проволоки.

Чтобы установить жаровню между стенками коптильни устанавливают арматуру и уголки. Для сооружения топки, используют жаропрочный металл либо чугун. Чтобы облегчить процесс установки решетки, несколько кирпичей укладывают с выступом вовнутрь коптильни.

Коптильню на даче своими руками строят из двух объемов, которые располагают один над другим. Коптильню для горячего копчения без проблем переоборудуют на конструкцию для голодного метода приготовления продуктов.

Для этого переносную печку располагают на определенной дистанции от топочной камеры, с присоединением трубы дымохода.

Рейтинг

( Пока оценок нет )

0 22 211.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Как сделать коптильню для холодного и горячего копчения своими руками

Что может быть лучше приятного отдыха на собственной даче, когда на открытой площадке разведен очаг, и вы наслаждаетесь единением с природой в душевной компании  близких и друзей. Для полного счастья остается только отведать блюдо из копченой рыбы или мяса, приготовленное собственными руками. Чтобы разнообразить свой стол блюдами с незабываемым вкусом и изысканным ароматом, необходимо лишь сделать коптильню для дачи.

Многие знают, что существует два способа приготовления копченостей: холодный и горячий.

Продукты, поддаваемые холодному копчению, сохраняют свою текстуру и плотность. Технология довольно длительная, но торопить события не стоит, поскольку не до конца приготовленная рыба или мясо могут послужить причиной отравления.

При горячем копчении продукты готовятся за счет исходящего от углей тепла, пропитываясь приятным ароматом дыма  и приобретая более насыщенный вкус.

Холодный метод предполагает копчение продуктов в течение нескольких дней при температуре 30°. Продукты просто подвешиваются к дыму тлеющего костра и выдерживаются так в течение 5-7 дней

Горячий метод предполагает копчение рыбы или мяса в течение нескольких часов при температуре от 90° до 150°. Чем ниже температура в установке – тем дольше коптится продукт

Содержание

  • 1 Принцип действия коптильни

  • 2 Вариант коптильни #1 – конструкция для горячего копчения

  • 3 Вариант коптильни #2 – конструкция для холодного копчения

    • 3.1 Выбор места установки

    • 3.2 Заготовка материалов

    • 3.3 Обустройство дымохода

    • 3.4 Установка коптильной камеры

    • 3.5 Первое испытание устройства

Главный принцип копчения заключается в том, что при оптимальном прогревании древесная щепа, не воспламеняясь, постепенно тлеет, выделяя при этом большое количество дыма.

Основное при обустройстве коптильни – поддерживать температуру, создавая такие условия, при которых древесные ветки и опилки не загораются и обугливаются, а блюдо получается вкусным и полезным

Оптимальный способ копчения при отсутствии специальных термометров в домашних условиях можно определить  только опытным путем.

Крышка должна плотно прилегать к корпусу коптильной камеры, в противном случае вместо копчения можно получить горение. Поскольку при многоразовом использовании металл имеет свойство коробиться, чтобы обеспечить плотность прилегания, крышку можно придавить обычным кирпичом.

Конструкция коптильни определяется способом копчения.

При строительстве устройства для холодного копчения яму для очага располагают в стороне, соединяя ее с коптильной камерой специальной трубой

При строительстве устройства для горячего копчения очаг с углями располагают непосредственно под коптильной камерой

Вариантов конструкций коптилен, которые можно сделать своими руками, множество. Все зависит от наличия свободного времени, необходимых для изготовления материалов и умений мастера.

Самый простой вариант коптильни представляет собой конструкцию, изготовленную из двухсот литровой металлической бочки.

На дно емкости насыпают древесную стружку. Чуть выше середины располагают арматурную решетку, толщина прутьев в которой 8-10 мм

Верхнюю часть бочки укрывают отрезом мешковины, который препятствует выходу дыма. Саму конструкцию закрывают деревянным щитом. Бочку устанавливают на столбики, выложенные  из кирпичей, и разводят под ней костер.

Такой же принцип обустройства можно применить, изготавливая коптильню из металлического ведра. Для обустройства решетки мы использовали ивовые прутья, из которых сформировали кольцо и оплели проволокой так, чтобы получилась крупноячеистая сетка.

Немаловажен и момент правильного выбора опилок. Ни в коем случае не берите хвойные опилки, иначе вы получите гарантированно провальный вариант. Не вкусно получается и при приготовлении на осиновых опилках.

Для копчения лучше всего использовать стружку и перемолотые ветки, оставшиеся от осенней обрезки плодовых деревьев: вишня, облепиха, яблоня, абрикос

Вкусное блюдо можно получить, применяя ветки березы, черемухи и сухой ольхи. Но их предварительно следует очистить от коры, поскольку та придает горечь.

Чтобы обеспечить себя разнообразными деликатесами, вы можете сделать коптильню самостоятельно.

Выбор места установки

С одной стороны, место должно быть удобным для того, чтобы было, где разложить продукты и присесть, дожидаясь завершения процесса. С другой – огнеопасную конструкцию лучше располагать подальше от зеленых насаждений и построек, поскольку разбушевавшееся пламя может нанести непоправимый урон.

При выборе места для установки коптильни важно учитывать не только удобство для тех, кто занимается приготовлением блюда, но и безопасность конструкции

Необходимо также предусмотреть достаточно место для обустройства подземного дымохода длиной в 3 метра, высота которого в среднем составляет 25-27 см, а ширина 30-50 см.

Заготовка материалов

Для камеры коптильни идеально подойдет металлическая бочка или железный ящик. Для работы лучше использовать емкость, площадь которой не превышает одного метра, а высота – полутора метров. Сделать ее можно, раскроив и согнув лист металла, а затем сварив из него короб без дна и крыши.

При обустройстве коптильни лучше использовать натуральные материалы, которые при нагревании не выделяют вредных для здоровья человека веществ

Обустройство дымохода

Верхнюю стенку канала можно оформить все тем же кирпичом или накрыть листом толстого металла. Сверху дымохода размещаем заслонку, которая будет перекрывать выход жара и дыма. Ее лучше вырезать из отреза листового металла, имеющего толщину 4 мм.

Канал дымохода прокладываем выше уровня коптильни. Стенки дымохода выкладываем кирпичом, устанавливая их ребро и скрепляя глиняным раствором

Соединяем дымоход с коптильней так, чтобы вхождение было равно 20 см, обеспечивая равномерное распределение и своевременное выведение смога наружу. Стыки стенок коптильной камеры и дымохода уплотняем глиняным раствором.

Установка коптильной камеры

Для обустройства топки вырываем в земле яму глубиной 40 см и диаметром 70 см, предусматривая наличие пространства для забора воздуха.

Коптильную камеру выкладываем из кирпича, применяя песчано-глиняный раствор, либо используем для этой цели металлический ящик

Поскольку огонь для подогрева древесных опилок мы будем разжигать непосредственно на земле, днище ящика полностью удаляем. Сам коптильный отсек сооружаем из решетки, сделанной из железных прутиков. Отличным дополнением конструкции выступят металлические крюки, на которые удобно подвешивать тушки рыбы и куски мяса.

В процессе копчения мясо и рыба  начинают выделять жир. Чтобы было, куда ему стекать, под решеткой размещаем неглубокий поддон, оставляя щели между стенками ящика и краями поддона для прохода дымовых газов.

Натянутая над топкой мокрая мешковина будет беспрепятственно пропускать дым, но при этом защищать продукты от загрязнения пеплом и посторонними веществами.

Чтобы иметь возможность контролировать процесс, на стенке конструкции закрепляем механический термометр.

Первое испытание устройства

Внутри коптильного отсека раскладываем рыбку или кусочки мяса таким образом, чтобы они не соприкасались.

В отдел для опилок засыпаем измельченную древесину любого фруктового дерева и затапливаем печь. Закрываем заслонку, дожидаясь пока коптильная камера прогреется и наполнится дымом. Подготовительный этап занимает четвертую часть от всего времени приготовления и длится от 10 до 15 минут.

Вовсе не обязательно ограничиваться копчением одной только рыбы. В ход может пойти курица, нашпигованная чесноком свиная шея и сало

Когда температура поднимется до необходимой отметки, выходное отверстие открываем. Определить температуру в коптильне можно, воспользовавшись механическим термометром или применив способ с водой. Для этого необходимо капнуть водой на крышку и понаблюдать: если она не шипит при испарении, процесс копчения проходит правильно. В случае если необходимо понизить температуру, достаточно лишь немного отодвинуть угли.

Остается только дождаться, пока продукт полностью не прокоптится, став горячим на ощупь и приобретя золотистый оттенок.

Первые разы готовность продукта вы можете проверять прямо в процессе приготовления, на доли секунд снимая крышку и с такой же быстротой возвращая ее обратно, несколько нарушая тем самым технологию производства. С приобретением опыта необходимость в этом отпадет, и вы будете намного лучше ориентироваться, создавая кулинарные шедевры на свежем воздухе.
