Как повесить бра (светильник) на стену

Интерьер любого помещения невозможен без красивого освещения. Комнатный свет делится на основной и вспомогательный и, если основной дают люстры, то вспомогательное освещение исходит от торшеров, настенных светильников и бра. Давайте выполним монтаж светильника своими руками.

Разбираемся с электрикой

И, хотя работать с электричеством опасно (при несоблюдении правил техники безопасности), совсем необязательно вызывать электрика для того, чтобы провести монтаж бра на стену. Сделаем это самостоятельно.

Первое правило по работе с квартирным электричеством – обязательно (!) выкрутите пробки или отключите автомат и проверьте индикатором отсутствие напряжения на проводах.

Итак, перед нами два провода, выходящие из стены – «фаза» и «ноль».

Первый идет от выключателя, а второй – от общего ввода в комнату.

У настенных светильников есть два способа включения – подвеской-шнурком и при помощи обычного выключателя. Наше бра включается последним методом, поэтому задача, при условии уже установленного выключателя, несколько упрощается.

Устройство светильника

Настенный светильник состоит из металлической, декоративно оформленной консоли, внутри которой к патрону идут 2 провода, удерживающего кольца, плафона и крепежных деталей.

Это стандартный набор практически любого светильника.

Нам потребуются инструменты

Для монтажных работ из инструментов нам понадобятся два дюбель-гвоздя 6х40, клеммные винтовые зажимы, плоскогубцы, нож для удаления изоляции и отвертка.

Выполняем монтаж крепежной планки

В крепежном наборе к нашему бра есть металлическая планка с разными прорезями, с ее помощью мы и будем крепить светильник.

Намечаем место монтажа планки к стене через круглые отверстия (удлиненные нужны для крепления бра к планке).

Здесь нужно внимательно отнестись к выбору позиции для планки и помнить о том, что в стене идут провода. Поэтому при разметке отверстий следует учитывать их расположение.

Далее сверлим отверстия на глубину дюбеля и вставляем сами дюбели.

Затем подготавливаем планку.

Она имеет вид тавра, так вот тавровыми полками планка должна упираться в стену. Через удлиненные прорези заворачиваем винты, поддев с обеих сторон планки шайбы.

Не закручиваем гайки полностью, оставляя свободный ход.

Теперь прикладываем планку с винтами к задней части консоли и, двигая винты в отверстиях, добиваемся их совпадения с отверстиями в консоли.

Не сдвигая винтов, закручиваем гайки до упора.

Следующий шаг – крепим планку с винтами на стену при помощи винтовых гвоздей (можно воспользоваться отверткой).

Подключаем провода

Далее распределим провода. «Фаза» должна соединяться с «пяткой» патрона в светильнике, а «ноль» — с цоколем патрона. Провода в светильнике имеют разный цвет и чтобы разобраться от чего идет какой провод, нужно просто посмотреть в патрон.

Для надежного соединения проводов воспользуемся клеммным зажимом.

Допускается соединение и обычной скруткой, но только в том случае, если оба провода одного металла и сечения. К тому же скрутку надо обязательно пропаивать и изолировать.

У нас из стены выходит медный одножильный провод, а в бра применен многожильный алюминиевый провод, поэтому качественное соединение можно получить только при использовании клеммного зажима.

Зачищаем изоляцию специальным ножом примерно на 5 мм и вставляем провод в отверстие зажима, закрепляя его винтом.

Также поступаем и со вторым проводом. Теперь зовем помощника, а если его нет – тогда просто подвязываем консоль для удобства дальнейшей работы.

С обратной стороны устройства подсоединяем провода от светильника, очищенные от изоляции аналогичным способом.

Закручиваем винтики с усилием, чтобы провода самопроизвольно не выскочили.

Прикручиваем бра на стену и устанавливаем плафон

Освобождаем консоль от поддерживающей нити и, совмещая винты прикрепленной планки с отверстиями в консоли, устанавливаем наше бра на стену.

На выступающие окончания винтов наворачиваем декоративные гайки.

Здесь нельзя допускать свободного хода, т.к. консоль должна надежно удерживаться на планке.

Далее устанавливаем плафон на консоль, закрепляя его кольцом на патроне.

Мощность применяемых лампочек не должна превышать 60 Ватт (это даже написано на кольце светильника) в эквиваленте обычным лампочкам накаливания.

Поэтому во избежание перегрева, поломки и замыкания придерживайтесь этого ограничения. Время вернуть пробки на свое место. Включаем бра и пользуемся плодами своего труда!

Посмотрите как выглядит результат

Мастеркласс провела Ирина Шандрук специально для bydom.ru

Как повесить светильник-бра на стену?

Все типы освещения, используемые в квартире можно условно разделить на четыре вида – это основное (базовое),

дополнительное (рабочее), акцентное и декоративное освещение. В качестве осветительных устройств в первом варианте применяются люстры или другие конструкции светильников с размещением на потолочной поверхности. В акцентных и декоративных вариантах используются споты или изделия с регулировкой направления потока света, задачей которых является выделение определенных зон и деталей интерьера. А вот для создания дополнительного или рабочего освещения, как правило, необходимо установить светильник на стену. Такой тип осветительных устройств получил название «Бра» от французского слова «bras», что означает рука из-за своеобразной формы кронштейна. Это название стало общим для всех светильников с настенным креплением, вне зависимости от внешнего вида.

Выбор места установки светильника на стенах помещений

Перед тем как установить светильник на стену необходимо определится с местом расположения осветительного устройства. Изделие должно не только гармонично вписываться в интерьер помещения, но и максимально эффективно выполнять возложенные на него функции.

Высота, на которой может быть установлен настенный светильник также определяется его конструкцией. Если выключатель расположен на корпусе изделия, то место размещения бра должно позволить провести его включение и регулировку направления потока света, не прибегая к вставанию с места. Как правило, приемлемое расстояние от пола – 110-150 см. В прихожей оно может быть увеличено до 180 см.

Как установить светильник на стену

Непосредственно сам процесс установки светильника на стену необходимо начинать с отключения напряжения на основной кабель питания. Есть два принципиальных решения прокладки провода для бра – это открытая или скрытая проводка. Первый вариант является самым простым и мало затратным по объему работ. Кабель крепится к поверхности стены с помощью специальных хомутов или клипс. Способ простой, но из-за открытого кабеля нет должного эстетического вида. Частично исправить этот недостаток можно закрыв проводку специальным профилем из полимерного материала.

Второй вариант проведения провода к месту установки настенного светильника потребует применения перфоратора или дисковой пилы по бетону. С их помощью в перегородках формируются каналы, куда и помещается кабель. После чего они заделываются раствором, а поверхность штукатурится.

Следующий этап работ связан непосредственно с креплением самого настенного светильника на стене. Предварительно настоятельно рекомендуем ознакомиться с инструкцией, которая идет в комплекте с изделием.

Типичная конструкция настенного светильника, как правило, состоит из монтажной планки, настенной накладки, кронштейна и плафона или абажура.

В отдельных моделях кронштейн может отсутствовать, что непринципиально при проведении монтажных работ.

Первым делом необходимо закрепить монтажную планку на стене с помощью дюбелей. Для этого в ней имеются отверстия для крепления. На втором этапе осуществляется вывод основного кабеля и соединение его заводскими проводами с помощью клеммы или обжимной гильзы. Скрутки при этом запрещены правилами техники безопасности. На последнем этапе монтажа планка закрывается настенной накладкой, и осуществляется установка плафона согласно заводской схеме сборки.

Выбор настенных светильников в зависимости от места установки

При выборе определенной модели настенного светильника важную роль играет не только соответствие внешнего вида изделия окружающей обстановке, но и его конструктивные особенности, обеспечивающие безопасную эксплуатацию.

Особое внимание необходимо обратить на степень защиты изделия от пыли и влаги. Данный показатель обозначают индексом IP c соответствующим цифровым дополнением.

Так для установки настенных светильников в сухих помещениях вполне достаточно выбрать устройство с индексом IP20.

Для установки осветительных устройств на наружных стенах зданий или в помещениях с повышенной влажностью потребуются светильники уже с индексом защиты 44 и выше. Отметим, что чем больше последняя цифра, тем выше у изделия сопротивляемость проникновению влаги во внутрь корпуса.

В завершение напомним, что все работы, связанные с установкой настенных светильников, подключения их к основному кабелю питания необходимо проводить при отключенном электропитании. Обязательно применяя специальный изолированный инструмент и используя средства индивидуальной защиты для предотвращения поражений электрическим током.

На каких светильниках-бра потренироваться?

Бра Arte Lamp Grazioso A4577AP-1CK

Бра Arte Lamp Moroccana A4552AP-1GO

Как повесить люстру с планкой?

Люстры с планкой для крепления на потолочную поверхность являются одним из самых распространенных вариантов осветительных устройств, используемых для бытовых целей. Монтажная планка представляет собой металлическую полосу с отверстиями. Часть из них используется для крепления непосредственно самой планки к потолочной поверхности, а два для вставки шпилек или болтов для подвешивания самого изделия.

Перед тем как повесить люстру с планкой, необходимо определится с местом установки осветительного устройства и выяснить где проходит питающий кабель с напряжением. Последнее обязательно для того, чтобы при сверлении отверстий, случайно не повредить провод. Естественно это актуально в случае скрытого варианта разводки питающего кабеля. На просторах Интернета можно найти большое количество видео ка повесить люстру с планкой, из которых можно почерпнуть всю необходимую информацию. В данной статье рассмотрим ряд моментов, которые могут быть не понятны или слабо освещены в видеоматериалах.

Как повесить люстру с планкой на бетонный потолок

Основной тип потолочных перекрытий в современных зданиях – это монолитные или пустотелые бетонные плиты. Для того что бы повесить люстру, конструкция которой предполагает установку на монтажную планку понадобится:

• дрель ударного действия или перфоратор;
• индикатор напряжения;
• в случае если проводка скрытая и точно неизвестно место прокладки кабеля, не обойтись без специального прибора;
• клеммы и изолирующие материалы;
• крепежные элементы.

Сам процесс монтажа не представляет особой сложности. Предварительно планка прикладывается к месту установки люстры и карандашом или маркером отмечаются места для будущих отверстий. На монтажной пластине устанавливаются шпильки, на которые в последствии будет крепиться основание светильника. С помощь дрели или перфоратора в перекрытии сверлятся отверстия соответствующего диаметра. Тут могут возникнуть два момента. Первый – потолок монолитный, и тогда для крепления монтажной планки к потолку желательно использовать крепеж цангового типа. Он представляет собой полую гильзу с центральным стержнем оснащенным резьбой. При закручивании наружной гайки гильза, предварительно вставленная в отверстие, деформируется и надежно фиксируется. Можно использовать пластиковые или деревянные дюбели, для надежности их лучше устанавливать на клей.

Второй момент – это когда сверло попадает в канал пустотелой бетонной плиты. В данном случае применении цангового крепежа, нецелесообразно. Лучший вариант – это крепежные элементы типа «парашют» или «бабочка». Они представляют собой болт или шпильку на одном конце оснащенные лепестками или пластинками, которые в нерабочем положении плотно прилегают к телу крепежа. При попадании в канал они под действием пружины раскрываются и обеспечивают надежную фиксацию.

Перед тем как окончательно закрепить люстру на установленную планку, необходимо снять с нее декоративные элементы, оставив только потолочную накладку. Надев конструкцию на шпильки, наживляют стопорные гайки. Дальше необходимо соединить провода осветительного устройства с кабелем питания. При этом необходимо использовать специальные клеммы или обжимные гильзы. Применение скруток запрещено правилами пожарной безопасности. После подключения проверяется работоспособность установленного светильника, и точка установки закрывается потолочной чашей.

Важно! Перед началом монтажных работ необходимо обесточить помещение. Желательно это сделать на центральном щитке на входе в квартиру. Все операции необходимо проводить с использованием изолированного инструмента.

Как повесить люстру с планкой на крюк

В отдельных случаях может возникнуть ситуация, что в потолочной поверхности уже имеется специальный крюк для подвески люстры оставшийся от старого светильника. В этой ситуации можно поступить по-разному:

1. Удалить крюк.
2. Использовать его в качестве дополнительного крепежа. Т.е. установить планку на потолочной поверхности, следуя вышеописанным действиям, а крюк подогнуть молотком.
3. Использовать крюк по назначению, незначительно усовершенствовав или изменив конструкцию светильника.

В последнем случае, нет необходимости крепить монтажную планку к потолку. Достаточно взять прочную проволоку и сделать из нее скобу. Или пропустив ее через отверстия в монтажной планке сформировать петлю. А дальше, подвешиваем люстру с планкой на крюк, как обыкновенный светильник, оснащенный скобой. В данной ситуации необходимо обратить внимание на размер петли или скобы. Они должны легко скрываться за декоративной потолочной накладкой. Рекомендуем предварительно просмотреть несколько видео как правильно повесит люстру с планкой на крюк. Возможно вам удастся почерпнуть новые идеи и различные нюансы монтажа на потолочные поверхности светильников оснащенных монтажной планкой.

Как повесить тяжелую люстру? Как закрепить тяжелую люстру?

Производители светотехнической продукции предлагают потребителям самые разнообразные устройства для потолочного освещения площадей. И если для производственных, офисных помещений покупатели выбирают светильники строго дизайна в техно стиле, то для жилой комнаты предпочитают устанавливать люстры традиционного вида. Монтаж таких осветительных устройств не представляет особых трудностей, при наличии элементарных навыков обращения с дрелью и отверткой. Единственное затруднение, у неопытного мастера, может вызвать ситуация, когда необходимо повесить тяжелую люстру. Особенно это актуально, когда работы проводятся в помещении, потолок которого, представляет собой подвесную конструкцию из гипсокартона. Рассмотрим наиболее надежные способы монтажа массивной люстры на потолках различных типов.

Как закрепить тяжелую люстру на бетонный потолок

Железобетонные плиты являются самым распространенным видом потолочного перекрытия. Они бывают как пустотелыми, т.е. внутри имеют полые каналы, так и в виде цельной конструкции. Последний вариант потолков особенно популярен при применении технологии монолитного домостроения.

Монтаж массивной люстры на потолке из пустотелых ж/б плит

Существует два способа установки любого осветительного устройства на потолочной поверхности, которые гарантируют надежность крепления вне зависимости от веса изделия:

• подвеска на крюк;
• установка на монтажную планку.

Последний вариант хоть и является вполне надежным, но в этой ситуации требует большего количества необходимых операций. При наличии в месте предполагаемого размещения пустого канала, оптимально будет подвесить тяжелую люстру на крюк.

Нередко встречается ситуация, когда на потолке имеется крепление на которой весел старый светильник. Если место размещения не планируется менять, то можно им воспользоваться. Но с учетом того, что предполагается установка тяжелой люстры, необходимо проверить надежность крюка. Для этого на нем создается статическая нагрузка, превышающая массу устанавливаемого светильника, как минимум в два раза. Можно просто подвесить несколько баклажек с водой или любой другой груз. Если надежность вызывает сомнение его необходимо заменить.

Оптимальным решением в данной ситуации будет использование крюка, оснащенного раскрывающимися лепестками. С помощью перфоратора в точке установки тяжелой люстры, сверлится отверстие, в которое вставляется крепеж. Попадая в полость плиты, планки под действием пружины принимают горизонтальное положение и препятствуют извлечению конструкции. Необходимо помнить, что чем больше будет площадь лепестков, приведенных в рабочее состояние, тем более тяжелую люстру можно будет на такой крюк повесить.

Установка тяжелой люстры на потолке из цельных ж/б плит

Если в качестве потолочной поверхности выступает монолитная плита, то для установки люстры со значительным весом необходимо использовать анкерный крепеж. Такой болт или крюк с одной стороны имеет резьбу и специальную гильзу в виде трубки из мягкого металла. В данном варианте можно использовать монтажную планку, желательно крестовидной или прямоугольной формы. В точке установки сверлится необходимое количество отверстий. Крепление планки осуществляется анкерными болтами. От их количества и площади соприкосновения с поверхностью зависит суммарная нагрузка, которую сможет выдержать конструкция. Применять всевозможные дюбели из дерева или пластмассы не рекомендуется. Дерево со временем может усыхать, а полимерные материалы теряют прочность. Но если все-таки при установке на потолок тяжелой люстры придется прибегнуть к их применению, то необходимо использовать любой клей, который повысит надежность.

Установка массивной люстры подвесных и натяжных потолках

Если в помещении потолочная поверхность представляет собой подвесную (из гипсокартона) или натяжную (ПВХ материалы) конструкцию, то установить на нее тяжелую люстру не получиться. Можно попытаться попробовать разные варианты, которых много в интернете, но лучше не рисковать. Единственный способ монтажа, гарантирующий надежность и долговечность, это использовать в качестве несущего основания, капитальное потолочное перекрытие.

На подготовительном этапе строительства подвесного или натяжного потолка, необходимо выполнить установку тяжелой люстры одним из вышеописанных способов, при этом монтажную планку необходимо оснастить крюком для подвески. После проверки надежности крепления осветительного устройства, его необходимо демонтировать, оставив только закладные элементы.

На заключительном этапе, когда потолочная конструкция примет соответствующий вид, в точке расположения крюка сверлится отверстие соответствующего диаметра и устанавливается люстра. Для натяжного потолка, в этом месте необходимо наклеит пластиковое кольцо, которое предотвратит разрушение материала.

В заключение отметим, что в статье специально не рассматривались вопросы подключения тяжелой люстры к кабелю питания при ее установке на потолок. Однако напомним, что все работы, связанные с монтажом электротехнических устройств необходимо проводить с использованием средств защиты и при отключенном электроснабжении помещения.

правила монтажа бра, выбор точек освещения на потолке в небольшой комнате, где лучше поставить настенные встраиваемые споты

Настенные и потолочные осветительные приборы позволяют максимально наполнить помещение светом. Подключение и монтаж таких устройств не вызывает сложностей даже у простых пользователей, достаточно знать основные требования и быть аккуратным при работе с электричеством.

Варианты установки светильника: схема подключения

При монтаже светильников следует учитывать особенности покрытия, особенно если установка производится на навесной потолок. Для горючих материалов следует учесть следующие параметры:

• важно использовать специальные жаропрочные провода;
• соединение должно быть надежным и изолированным;
• лампы выбирают исходя из паспорта прибора, иначе будет перегрев, который повлияет на покрытие.

Схема подключения зависит от типа светильников. Например, для точечных светильников – равномерное и хаотическое распределение. Выбор схемы зависит от типа освещения и функций (основное или дополнительное), площади комнаты, в которой будет установлена лампа, интерьера.

Подготовка к установке и подключению

Перед тем, как производить монтаж светильника, важно сделать подготовительную работу. В первую очередь выбирается место для установки. Точка выбирается с учетом веса , габаритов и функций, которые устройство будет выполнять. Также нужно будет спланировать и проделать канал в стене для прокладки проводки от распределительного щитка к месту закрепления лампы и выключателя. В гипсокартонных стенах и потолках проводка выполняется заранее.

Устанавливаем настенные устройства

Настенные светильники используются как дополнительные и основные источники света. В спальнях  устанавливаются в прикроватной части на малой высоте. Настенные приборы крепятся к поверхности при помощи двух, иногда трех, дюбелей-гвоздей.

Возможны 2 варианта крепления:

1. В первом варианте крепежная система находится в корпусе лампы под рассеивателем. Крышка-рассеиватель снимается, прибор прикладывается к стене, после чего делается разметка. Перфоратором сверлятся отверстия для закрепления, в которые потом крепится светильник. Финальной частью будет подключение и установка лампочки в плафон.
2. Во втором случае к месту с проводами устанавливают специальную рамку, которая есть в комплектации лампы. Ее легко снять, так как она закреплена при помощи двух винтов. После установки рамки соединяются провода, светильники закрепляются на нее, затягиваются винты и вкручивается лампочка.

Монтаж настенного осветительного прибора

Установка светильника начинается с разметки точек для закрепления корпуса. Осветительный прибор прикладывается к стене, выравнивается при помощи строительного уровня, после чего делаются разметки карандашом.

Светильники крепятся двумя способами:

• с помощью дюбелей
• с использованием переходного механизма (кронштейн, несущая планка).

Тяжелые плафоны устанавливаются при помощи дюбелей на металлическую заднюю планку.

Подключение проводки

Настенные приборы подключаются так же, как и другие осветительные приборы. Нулевой провод всегда идет напрямую к лампе, а фазовый подключают через выключатель. Для подключения нескольких ламп от каждой точки освещения нужно проложить нулевой провод до распределительного щитка. Фазовый провод прокладывают от выключателя.

Перед тем, как делать монтаж прибора и включение, следует проверить электропроводку и сам светильник. Жилы жгута проводки нужно подрезать и подключить к контактам в распределительной коробке при выключенном тумблере пакетника линии. Затем подключить контакты на  устройстве. Пакетник нужно включить на короткое время, проверить электрическим прибором, какой из проводов является нулем, а какой фазой, и сделать маркировку этих контактов.

Особенности установки и подключения встроенных светильников

Схема подключения встраиваемых светильников отличается от других осветительных устройств наличием дополнительного блока питания. Установка такого прибора является основным отличием от других приборов.  Перед установкой ламп прокладывают электропроводку по количеству светильников с учетом их мощности. На поверхности от встраиваемых светильников остаются  отражатель и источник света, остальная часть корпуса спрятана.

Установка потолочных светильников

После того, как произведен монтаж несущего каркаса потолка, следует отметить точки, на которых будет установлен светильник. Исходя из этой схемы, прокладываются жгуты укладки по металлическим профилям. Для светодиодных ламп и лент нужно дополнительно найти место крепления и подключения блока питания.

Потолочные приборы чаще устанавливаются на пружинном подвесе. Размер указывается в паспорте прибора. После сборки потолка вырезают отверстия необходимого диаметра и вытащив оттуда провода подключают к светильнику. Затем он монтируется в потолок.

Когда необходима установка в потолок кронштейна

Метод крепления осветительного прибора на кронштейн более трудоемкий, но доступный для обычного пользователя. С помощью кронштейна можно распределить нагрузку равномерно на несколько точек крепления. Кронштейн входит в комплектацию прибора, закрепляется на потолок при помощи двух винтов. Лампа подносится к потолку и фиксируется болтами. Крепление с помощью кронштейна используется для легких приборов, тяжелые люстры вешаются на специальные крюки. Также эта деталь нужна при установке на натяжной потолок.

Производится установка на кронштейн следующим образом. Необходимо сделать разметку места установки, прижав кронштейн к поверхности потолка. Отверстия нужно просверлить и вставить в них пробки. Затем к ним подставляется кронштейн, который нужно прикрутить при помощи саморезов. К кронштейну вешается люстра, присоединяются провода питания одинакового цвета. Финальный шаг – с помощью декоративного колпачка нужно закрыть место подвеса люстры.

Крепления подвесных массивных люстр

Основной вид крепления тяжелых изделий – при помощи крюка. Потолок должен быть в этом случае прочным, желательно с бетонными перекрытиями.   Для тяжеловесной люстры может использоваться и двутавровая платформа с крепежом в нескольких точках.

Крюк для люстры монтируется на этапе строительных работ. Перед тем, как вешать на него люстру, следует проверить его прочность и надежность. Для этого на некоторое время к крюку подвешивается груз с весом люстры. Если крюк не сместился и не выпал, подвешивают осветительный прибор. Для этого перфоратором проделывается отверстие, в которое вставляется металлический анкер или дюбель с кольцом. Если потолок выполнен из дерева, можно вкрутить крюк-саморез

Для  гипсокартонного или натяжного потолка работы усложняются.

На такое полотно нельзя закреплять люстры весом более 6 кг

Также при замене ламп можно случайно повредить листы гипсокартона или случайно задеть низко висящую лампу. Для монтажа на гипсокартонный потолок важно заранее продумать освещение.

При закреплении на натяжной потолок нужно заранее позаботиться о том, как люстра будет закреплена. Натянутое полотно не может быть основой для крепления, поэтому на этапе установки потолка нужно сделать отверстие для крепления лампы на специальном основании (деревянный брусок).

Через отверстие, вырезанное в полотне выводятся соединительные провода. В таком варианте установки сначала люстра подвешивается на крюк, а затем соединяются провода. Конечным шагом будет прикрытие место крепления декоративным колпаком.

Подключить люстру в одиночку достаточно сложно. Для подключения светильника нужен один человек, который будет держать саму люстру, а второй должен заниматься настройкой проводов.

Установка светильника на двутавровую платформу требует дюбеля и саморезы большего диаметра и длины.

Установка осветительных приборов на стены и потолки не вызывает проблем даже у неопытных людей. Следуя инструкции по монтажу, можно самостоятельно закрепить прибор, не прибегая к помощи профессионалов.

Полезное видео

Как собрать и подключить трековую систему

Раньше трековые светильники можно было увидеть только в выставочных залах и торговых центрах. Сегодня такие системы всё чаще выбирают для офисов, квартир и домов. Лаконичные прожекторы отлично вписываются в дизайнерские интерьеры в стиле лофт, минимализм и хай-тек. В статье мы рассматриваем правила сборки и подключения трековых конструкций.

Трековая система состоит из нескольких спотов или прожекторов, которые закреплены на шинопроводе. Шинопровод — модуль из алюминиевого сплава, внутри него расположены электрические контакты. Лампы можно двигать по шинопроводу и направлять в разные стороны.

Трековые системы отлично смотрятся в гостиных, кухнях и спальнях, подходят для освещения прихожих и коридоров.

Главные преимущества трековых светильников:

• вариативность: можно залить светом всё помещение, а можно подсветить отдельные зоны или объекты;
• можно легко и быстро повернуть лампы и перенаправить световой поток;
• систему легко смонтировать на любом потолке: обычном, навесном, натяжном или реечном;
• конструкцию достаточно просто и быстро установить, а в дальнейшем — легко заменить любую деталь;
• споты, прожекторы и шинопроводы нетребовательны в уходе;
• вы можете собрать конструкции разных форм: разместить шинопроводы в прямую линию, сделать угол, квадрат или прямоугольник.

Выбираем светильники

В коллекции Леруа Мерлен представлены два типа трековых светильников: со встроенными светодиодами и со сменными лампами под цоколи E14, E27 и GU10.

Примеры трековых светильников из Леруа Мерлен:

Давайте определимся, сколько лампочек или светодиодных светильников разной мощности понадобится для освещения помещения.

Обратите внимание на яркость светового потока (лм), указанную на упаковке светодиодной лампы или готового светодиодного светильника. Для каждого типа помещения существуют свои нормы освещенности по СНиП. В среднем, это 150-200 лм на 1 м2 для жилых комнат и 200-300 лм/м2 для общественных.

Большинство трековых светильников дают направленный свет, угол рассеивания — менее 100°. Если вы планируете использовать трековую конструкцию в качестве основного освещения, берите на один светильник больше, чем получилось по расчётам.

Коротко о цене и о дизайне. Светильники, рассчитанные под лампу, обойдутся дешевле тех, что продаются со встроенными светодиодами. В каталоге Леруа Мерлен представлены чёрные и белые светильники.

Докупаем комплектующие

Как мы писали выше, трековый светильник состоит из шины и прожекторов/спотов. Помимо них для монтажа понадобятся дополнительные аксессуары: коннекторы, заглушки (помните: один коннектор и одна заглушка всегда идут в комплекте с шинопроводом), тросы (требуются, если вы планируете подвесить конструкцию). Рассмотрим, какие комплектующие для чего нужны.

Коннекторы и подвесы:

Правила использования аксессуаров для трековых систем:

1. Для монтажа трековой системы понадобится один или несколько шинопроводов, они бывают 1- и 2-метровыми. Если какой-то шинопровод окажется слишком длинным, просто возьмите ножовку по металлу и отпилите лишнюю часть.
2. Если хотите подключить шинопровод к электричеству по центру, а не с краю, как подразумевает заводская сборка, используйте вместо сетевого коннектора адаптер для спота.
3. Если планируете запитать трековую систему не напрямую через кабель, а через розетку, докупите специальный коннектор с вилкой.
4. Шинопровод можно просто прикрутить к потолку или же подвесить конструкцию на тросах.
5. Если вы используете подвесы, выдерживайте между ними расстояние в один метр. Один подвес может выдержать вес до пяти светильников и/или до 5 кг. Оборудование для трековых систем делают разные бренды, их требования и ограничения могут отличаться — внимательно читайте инструкции и уточняйте этот вопрос в каталогах производителей.
6. Кроме ламп, которые изначально сделаны для трековой системы, можно подключить к шинопроводу любые другие светильники. Для этого понадобятся адаптеры. Они бывают трёх видов: универсальные, для подвесов или для спотов и прожекторов. Всё, что нужно будет сделать — демонтировать основание вашего светильника и соединить шнур с адаптером.

Теперь, когда мы с вами разобрались, какие детали для чего нужны, давайте посмотрим, как они могут стыковаться между собой.

Монтируем трековую систему

Шинопровод можно закрепить на потолке тремя разными способами: прикрутить на поверхность, подвесить на тросах или вставить в углубления. Для последнего метода подходят только специальные встраиваемые шины, об их монтаже рассказываем чуть дальше.

Ниже — подробные схемы, которые рассказывают о том, как закрепить различные трековые системы.

Схема работы. Как закрепить один шинопровод

Схема работы. Как подключить линейный соединитель

Если длины шинопровода недостаточно, и вы хотите, чтобы конструкция была более масштабной, можно подключить к треку ещё один или несколько шинопроводов.

Схема работы. Как подключить угловой коннектор

L-, T- и X-образные коннекторы подключаются по тому же принципу, что и линейные. Давайте рассмотрим монтаж на примере углового соединителя.



Давайте посмотрим, как трековая система собирается с нуля до закрепления в ней светильников.

Как подключить шинопроводы и споты:

Встраиваемый шинопровод монтируется немного сложнее, чем обычный. Вот два варианта сборки:

1. К поверхности — для этого понадобятся саморезы, они идут в комплекте. Способ позволяет установить трековые светильники даже на бетонные потолки, нужно только проштробить каналы.

2. На кронштейн — этот метод подойдёт для гипсокартона, реечного потолка и других потолочных систем, у которых есть дополнительная монтажная высота. Необходимо установить кронштейн, а затем закрепить шинопровод на болты и гайки.

Как установить встраиваемый шинопровод на кронштейн:

Мы с вами разобрали самые важные аспекты, которые касаются трековых систем: от выбора ламп, шинопроводов и аксессуаров до монтажа конструкций.

Ждём вас в отделе Освещение нашего магазина и на сайте. Наши продавцы помогут выбрать светильники и аксессуары к ним.

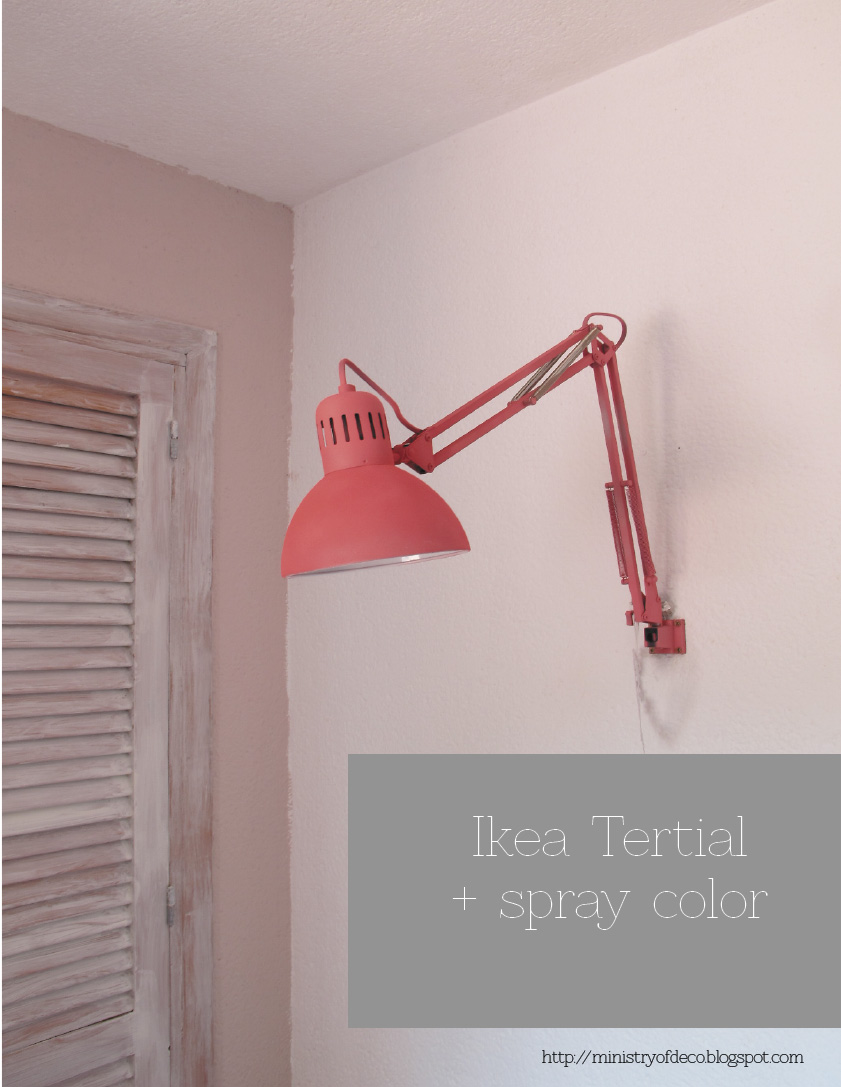

Настольная лампа становится настенным светом

Я с первого взгляда полюбил настенные светильники с регулируемыми кронштейнами.

1 | 2 | 3 | 4 | 5 | 6

Мне кажется, что в их скульптурной форме и утонченном индустриальном стиле есть что-то столь желанное. Тем не менее, я никогда не думал, что буду использовать его в собственном доме.

Видите ли, несмотря на часто сумасшедшую цену (и крайне низкую недоступность — особенно здесь, в Австралии, в любом случае), я слишком непостоянен, чтобы придерживаться постоянных настенных светильников — мне просто нравится гибкость все в пространстве легко перемещается (думаю, поэтому я также поклонник отдельно стоящих «встроенных модулей», например, в нашем домашнем офисе).Я знаю, я знаю, что это не слишком , трудно переставить бра, если потребуется, хотя с учетом стоимости и работы, связанной с установкой, я бы просто не стал беспокоиться. Ага, я такой скупой и ленивый.

Итак, когда пришло время реализовать мой план освещения комнаты Шарлотты, мне нужно было подумать немного нестандартно.

Помните мой вдохновляющий рендеринг из веков назад…

Учитывая крошечный размер комнаты Шарлотты и положение ее кровати, мне очень понравилась идея использовать бра вместо настольной лампы. Мой первоначальный план состоял в том, чтобы использовать два. Мне все еще нравится симметрия этого, хотя на данный момент я решил выбрать только один над изголовьем кровати. Однако, как уже упоминалось, я не хотел подключать его.

Итак, я решил, что есть три основных варианта…

1 Используйте настенный светильник.
Просто, правда? Не совсем так. Я обнаружил, что кроме вариантов ИКЕА, здесь, в Австралии, почти НЕТ доступных настенных светильников и, конечно же, нет регулируемых кронштейнов.Доверьтесь мне. Я смотрел, и смотрел, и смотрел, и раздражал людей, казалось бы, сбивающими с толку электронными письмами и телефонными звонками, и смотрел, и смотрел, и еще раз смотрел. Был вариант, чтобы один был доставлен из-за границы, хотя, учитывая стоимость почтовых услуг, добавленных к стоимости самой лампы, это было не дешево, не говоря уже о проблемах несовместимой электрики.

2 Преобразуйте настенный светильник с проводкой в ​​подключаемый модуль.
Определенно выполнимо (по крайней мере, так говорит мне мой муж), хотя я была вроде как настроена на использование настенного светильника с регулируемой ручкой, и минимальная стоимость для одного из них составляет около 250 долларов!

3 Получите сумасшедший декор и приклейте настольную лампу к стене.
Конечно, а почему бы и нет, эй?

Если вы следите за мной в Facebook, вы можете вспомнить пост (примерно год назад), в котором я поделился некоторыми настольными лампами с регулируемым подлокотником, которые в то время продавались на Wayfair всего по 35 долларов каждая (кажется, они больше не доступны через Wayfair, хотя вы можете купить их в других магазинах — здесь, здесь, здесь (конечно, вы также можете найти похожие).

Я знаю, что такие настольные лампы не являются чем-то новым, хотя по какой-то причине я сразу связал именно эти лампы с настенными светильниками с поворотным рычагом, в которые я влюбился.Конечно же, моя голова вскоре была наклонена под прямым углом (глядя на картинку с лампой на моем экране), и мои зубчатые винтики вращались! Однако, прежде чем совершить покупку, вместо того, чтобы полагаться только на свое воображение, я немного поигрался с изображением продукта в Photoshop, превратив лампу во что-то, что действительно могло бы работать на стене.

Видите ли, хотя я планировал просто приклеить настольную лампу к стене, мне не очень хотелось, чтобы она выглядела как , я просто приклеил настольную лампу к стене.Я хотел, чтобы это выглядело как можно более законно. К счастью, мои грубые визуализации в Photoshop убедили меня, что это может сработать (на самом деле, я думал, что это выглядит так же, как настоящие!), Поэтому я пошел дальше и совершил покупку.

Когда пришла лампа, я лично поигрался с ее руками. Я заметил, что «петли» в стиле улья ограничивают угол, который я мог достичь, потому что они ударяются друг о друга. К счастью, это не повлияло на мою желаемую конфигурацию. Я также почувствовал, что ведущая рука была слишком длинной, хотя решил, что это просто я слишком привередлив.

Anyhoo, вот как прошел весь (простой и доступный) проект…

ШАГ 1 Снимите опорную пластину.

Настольные лампы с регулируемыми кронштейнами поставляются с довольно массивными основаниями, чтобы уравновесить вес наклонных кронштейнов, хотя для моих целей это просто делало лампу слишком тяжелой. Чтобы снять опорную пластину, нужно было просто снять приклеенную крышку, открутить несколько болтов и гаек, а затем освободить диск из тяжелой пластмассы.

ШАГ 2 Просверлите монтажное отверстие.

С опорной плитой ушла лампа была удивительно света (например, светлее, чем изображение кадра света), хотя я по-прежнему необходимо, чтобы придумать эффективное средство крепления его к стене. После мозгового штурма нескольких разных идей я пришел к выводу, что один длинный центральный винт — самый простой и безопасный метод. Конечно, это означало, что будет видна головка винта, хотя, учитывая легкий индустриальный стиль лампы, я решил, что это меня не беспокоит. Для установки винта я просверлил аккуратное отверстие в верхней части основания напротив шнура.По понятным причинам я сделал это перед покраской.

ШАГ 3 Маска и аэрозольная краска.

В идеале мне бы понравилась старинная латунная лампа, хотя по моей скудной цене их просто не было. Я сам подумывал создать латунную отделку, но вместо этого решил выбрать что-то очень нейтральное и выбрал бронзу с масляной протиркой Rust-Oleum. Я просто обмотал патрон лампы и шнур (задним взглядом мне не нужно было заклеивать шнур), а затем накрыл лампу тремя световыми слоями, при необходимости отрегулировав рычаги для достижения полного покрытия.Я подумал о том, чтобы сделать всю «цветную попу» внутри абажура (что мне очень нравится), хотя решил, что все будет проще. Может, в будущем я раскрашу его вручную в солнечный желтый или что-то в этом роде.

Конечно, оригинальная матовая хромированная отделка вполне подходила, но не вписывалась в схему комнаты Шарлотты.

ШАГ 4 Закройте открытое основание.

Для того, чтобы все было в порядке и скрыть провода, я вырезал диск из передней части старой папки дисплея (вы знаете, этих гибких пластиковых) и вставил его за обод.Я также сделал прорезь для нависающего винта.

ШАГ 5 Прикрепите к стене.

Как упоминалось в шаге 2, я решил, что когда-то длинный центральный винт был лучшим способом крепления лампы. Мне повезло, что у меня была правильно расположенная настенная шпилька, поэтому моя лампа на самом деле крепится к твердому дереву, хотя, учитывая легкость лампы, я думаю, что прочная штукатурная пробка также подойдет. Чтобы головка винта аккуратно входила в паз лампы, я просверлил стену под небольшим углом и использовал винт с полукруглой головкой.Мой винт изначально был черным, так что он уже подходил к моей лампе, хотя, конечно, вы можете покрасить головку в любой цвет, чтобы согласовать ее.

ШАГ 6 Скрыть шнур и выключатель.

Я с самого начала знал, что видимый шнур и выключатель меня подслушают. Тем не менее, я думаю, что в правильном месте случайный характер обнаженного шнура может сработать. Я просто хотел чего-нибудь более «законченного». Если вас это не беспокоит, значит, вы сэкономили лишний процесс!

Я решил спрятать шнур узким консилером, чтобы он выглядел как часть самого света.Мне вообще-то очень нравится этот вид. Я нашел крышку с липким шнуром (D-Line Micro — 10 долларов от Bunnings), разрезал ее на две части (одну для над переключателем, а другую для нижней), а затем покрасил распылением, чтобы она соответствовала лампе. Конечно, вместо этого вы можете покрасить крышку шнура, чтобы она гармонировала со стеной, хотя я думаю, что этот вид лучше подходит для стен темного цвета. Я хотел, чтобы крышка шнура прилегала к свету, чтобы она выглядела как его часть. Это привело к небольшому отклонению от стены, где он встречается с лампой, из-за того, что шнур требует некоторого свободного пространства.К счастью, это заметно только при очень внимательном рассмотрении, а темный цвет лампы, шнура и крышки действительно помогает все замаскировать.

Чтобы разобраться с незащищенным переключателем, я решил повесить на него красивую картинку.

Знаю, знаю, вы, наверное, думаете, насколько это звучит до смешного непрактично: «Картинка над выключателем, как же, черт возьми, вы тогда на самом деле используете эту чертову штуку? Ага ». Я тоже так думал, поэтому я установил удаленный выключатель питания (щелкните ссылку, если вы не уверены, что такое удаленный выключатель питания — извините, я не смог найти ссылку на мой настоящий бренд).Я люблю эту вещь. По сути, лампа всегда включена, хотя питание на нее контролируется дистанционно. Пульт дистанционного управления просто прикрепляется к боковой стороне комода Шарлотты с помощью подвесной ленты для фотографий 3M, поэтому он хорошо скрыт, полностью снимается и очень доступен.

Пульт ДУ может управлять несколькими точками питания, поэтому на нем так много кнопок. Конечно, нам нужно только нажать верхнюю кнопку («1»), чтобы включить лампу, и Шарлотта знает это как искусство.

Я подумал об использовании какой-нибудь системы петель, чтобы повесить картину, но решил, что это слишком сложно (и очень сложно, учитывая тот факт, что переключатель означает, что картина не может стоять заподлицо на стене). Вместо этого я просто выбрал базовую ленту с изображением и два длинных гвоздя, вбитых под крутым углом. Картинку легко повернуть так, чтобы веревка не соскользнула с гвоздей, чтобы можно было получить доступ к переключателю (при необходимости).

Длина гвоздей, которые прилегают к панели переключателя, также означает, что, хотя картина не прилегает к стене, она стоит аккуратно параллельно ей.Непреднамеренный бонус заключается в том, что произведение искусства под бра создает впечатление, что это свет для картины, что мне нравится.

Я выбрал пилотную лампу мощностью 15 Вт, которая, хотя и очень мягкая, дает достаточно света для чтения. Сначала я был обеспокоен тем, что положение света может быть несколько ослепляющим, хотя я много раз лежал рядом с Шарлоттой, чтобы читать сказки на ночь, и ни разу не обнаружил, что это проблема — наоборот, на самом деле довольно приятно иметь теплую спину свет для разнообразия (и, конечно, наклон тени всегда можно изменить, чтобы перенаправить слепок, если это необходимо).

Хотя я никогда не пытался «подделать», перед публикацией этого поста я быстро поискал в Google и нашел эти похожие лампы…

Bellacor | Гудзонская долина

В мои 50 долларов входят лампа, крышка кабеля и краска. Я знаю, что эти настоящие настенные светильники довольно красивы, хотя я предпочитаю свою цену!

Весь этот проект был сплошным экспериментом, и я очень доволен тем, как он получился, хотя тот факт, что концепция довольно странная, не ускользнул от меня. Итак, скажите мне … удачно или глупо?

ХОЧУ БОЛЬШЕ? ПРОВЕРИТЬ НЕКОТОРЫЕ ИЗ МОИХ ДРУГИХ ЗАПИСЕЙ

Как превратить {фиксированный} осветительный прибор в розетку

Что ж, сегодня утром официальный звонок для пробуждения снова в реальной жизни.

После двух удивительных праздничных недель во время рождественских каникул мы все отправимся обратно в школу и на работу, и, держу пари, в течение дня мы едва ли вспомним этот побег от повседневной рутины.

Но рутина не так уж и плоха. На самом деле, мне нравится рутина и структура … до тех пор, пока время от времени есть немного места для спонтанности.

И, по крайней мере, мы организованы и готовы к рутине (а также к результирующему натиску БУМАГИ). Вы случайно не видели раскрытие моего большого Центрального командного пункта (командного центра в шкафу), которым я поделился в пятницу? Итак, сегодняшний проект был разработан, чтобы добавить немного света в это пространство; и я собираюсь показать вам, как превратить светильник с жестким проводом в розетку!

Предупреждение: Я могу быть женщиной со многими навыками и квалификациями, но сертифицированный электрик не входит в их число. У меня есть базовые навыки электромонтажа. Этот проект полностью на ваш страх и риск. Будьте осторожны и проконсультируйтесь с сертифицированным электриком, если у вас есть сомнения. Мы без проблем использовали наш светильник в течение трех лет, но, как я уже сказал, я не несу ответственности за то, что вы взяли на себя этот проект самостоятельно.

Материалы:

Я начал с этого светильника Outdoor Lantern, который я купил в местном магазине Home Hardware (вот аналогичный предмет). Думаю, я потратил на это чуть меньше 30 долларов ?? Не могу вспомнить, но я помню, как подумал, что это разумная цена, а потом был еще более доволен, когда он поступил в продажу, когда добрался до кассы.Разве вы не любите, когда это происходит ?!

Я также пошел в свой местный магазин электроснабжения и взял комплект вилок (у них вилка на одном конце, с маленькой штукой посередине, чтобы включить и выключить свет, а затем разомкнуть провода на другом конце). Я читал другие руководства, в которых просто используют удлинитель вместо того, чтобы покупать штекер в проводе, как я.

Металлическая пластина, которую я получил, — это то, что можно прикрепить к стене, чтобы провода были отделены от стены (поскольку они не закапываются в коробку, как большинство жестко проводных осветительных приборов.Вам также понадобится отвертка, скрученные соединители проводов (также известные как гайки или марреты) и изолента. Вам также могут понадобиться кусачки / инструмент для зачистки проводов, если вам нужно обрезать некоторые провода короче, чтобы они соответствовали вашему пространству.

Припасы:

Шаг 1:

Я открыл уличный фонарь и удалил металлические кронштейны, которые вы используете для прикрепления светильника к стене после того, как вы подключили его к электрической коробке (в обычных приложениях — очевидно, что он не будет использоваться таким образом в этом применение).

Шаг 2:

Я прикрепил осветительную арматуру к металлической пластине, которую купил для крепления к стене. На этой пластине есть небольшой зазор, через который шнур для вилки может свисать после того, как вы прикрепите его к стене (чтобы он не шатался).

Шаг 3:

Ваш светильник, вероятно, имеет три провода… два из них — это то, что вы будете подключать к вилке, а третий — медный провод заземления.Обычно, если вы подключаете обычный прибор, вы подбираете черный провод к черному и белый к белому … но в этом случае мой штекер шел с двумя белыми обернутыми проводами, поэтому у меня не было этого руководства по цвету.

Удерживайте концы совпадающих проводов вместе так, чтобы они были параллельны, а затем скрутите их по часовой стрелке (при необходимости используя плоскогубцы)…

Шаг 4:

Затем проденьте их в проволочный соединитель (он же проволочную гайку или Marrette), убедившись, что весь оголенный провод покрыт Marrette.

Шаг 5:

Сделайте то же самое с двумя другими соответствующими проводами.

Шаг 6:

Поместите еще один навинчиваемый соединитель или обмотайте два обмотанных провода (опять же, убедившись, что никакой провод не оголен).

Шаг 7:

Оберните изолентой маррет и провода, чтобы все прочно скрепить.

Вы можете увидеть скрученные вместе и скрученные провода, а также медный провод заземления на этих фотографиях:

Шаг 8:

Определившись с точным расположением светильника, я прикрепил металлическую пластину к стене.Вы можете видеть, что на нем все еще есть кронштейны для подвешивания, которые я добавил от своего уличного фонаря — я показал, как соединить эти две части на шаге 2.

Шаг 9:

Я повесил светильник на кронштейны, которые я прикрепил к стене, продвигая винты на кронштейнах через отверстия в лицевой стороне пластины внешнего фонаря. Затем я использовал маленькие гайки (также известные как декоративные насадки, закрывающие концы винтов), которые поставлялись со светильником, чтобы закрепить все на месте.

Готово! Включите этого щенка и наслаждайтесь светом!

Поскольку у нас нет верхнего света в этом маленьком шкафу, он идеально подходит для того, чтобы видеть то, что нам нужно видеть здесь темными утром и вечером.

Если у вас не было возможности увидеть наш Command Closet или некоторые другие проекты, которые я для него сделал…

Организация работы с центральным командным пунктом

Преобразование картотеки в блаженстве

Декоративные планшеты своими руками {с использованием оберточной бумаги!}

Есть ли у вас в доме зона командного центра?

Какие советы вы можете дать, чтобы сделать это действительно функциональным пространством для вашей семьи?

Раскрытие информации: этот пост содержит партнерские ссылки, что означает, что если вы нажмете на них и купите, я получу небольшую часть покупки. С вас не будет взиматься больше денег, чем в противном случае. Это просто означает, что вы немного пополняете бюджет моего дома. Ура!

Сохранить

Сохранить

СохранитьСохранить

Как превратить лампу в сенсорную лампу | Руководства по дому

Стандартный двусторонний фонарь включается и включается при повороте ручки переключателя на стороне розетки. Ручка может быть неудобной, особенно когда вы лежите в постели или сидите в кресле возле торшера. Сенсорная лампа управления позволяет управлять светом, касаясь металла в любом месте лампы, и даже превращает обычную лампочку в трехстороннюю.Вы можете превратить любую лампу в сенсорную, подключив трехсторонний сенсорный модуль управления внутри цоколя лампы.

Включите лампу, отключите ее от сети и переместите на прочную рабочую поверхность. Снимите наконечник, чтобы снять абажур с арфы.

Возьмитесь за обе стороны арфы одной рукой. Сожмите обе стороны арфы вместе, чтобы вынуть ее из седла арфы под гнездом.

Положите лампу на бок, чтобы открыть доступ к нижней части цоколя. В зависимости от производителя и конструкции либо снимите нижнюю часть основания, либо снимите винты или гайку, удерживающие нижнюю часть основания.

Возьмитесь за шнур лампы внутри основания как можно ближе к концу шнура со штекером. Протяните примерно от 6 до 8 дюймов шнура в основание, уменьшая длину шнура между внешней стороной основания и вилкой.

Разрежьте шнур лампы с помощью кусачков на полпути между тем местом, где он входит в основание, и тем местом, где он проходит через корпус лампы. Шнур лампы состоит из двух проводов, гладкого и ребристого, соединенных тонкой мембраной с резиновой или тканевой изоляцией.

Разрежьте 2⁄2 дюйма мембраны на обоих концах разреза универсальным ножом. Возьмитесь по одному из проводов шнура в каждую руку. Разъедините провода, пока не отделите 3 дюйма кабеля. Используйте инструменты для зачистки проводов, чтобы удалить 3/4 дюйма прорезиненной изоляции с концов каждого провода шнура лампы.

Оберните ленту вокруг ребристых проводов шнура. Производители шнуров помещают выступы в изоляцию вокруг нейтрального нахлестываемого провода для облегчения идентификации. Обмотка ребристых проводов куском ленты помогает отслеживать нулевой провод.

Найдите резьбовой ниппель внутри цоколя лампы. Шнур лампы проходит через ниппель до розетки. С помощью плоскогубцев снимите стопорную гайку с ниппеля. Контргайка удерживает корпус лампы на основании, поэтому будьте осторожны при ее снятии.

Осмотрите сенсорное управление лампой. Небольшая коробка сенсорного управления имеет белый провод и черный провод. Третий провод, обычно желтый, имеет на конце кольцевую клемму. Цвет четвертого провода серый или красный.

Пропустите провода лампы от резьбового ниппеля через кольцевую клемму, прикрепленную к желтому проводу сенсорного управления. Установите на место контргайку и затяните ее плоскогубцами, чтобы закрепить кольцевую клемму и желтый провод.

Совместите белый провод от блока управления с двумя ребристыми проводами шнура лампы, обмотанными лентой. Скрутите разъем желтого провода на концах трех проводов, чтобы соединить их вместе.

Соедините оставшийся провод шнура лампы, ведущий к вилке, с черным проводом от блока управления.Накрутите оранжевую гайку на эти два провода.

Совместите оставшийся провод шнура лампы с оставшимся проводом сенсорного управления. Соедините два провода вместе с другим оранжевым соединителем.

Установите нижнюю часть на лампу, закрывая сенсорное управление внутри основания. Установите на место арфу лампы, лампочку и абажур.

Вставьте новую лампу с сенсорным управлением обратно в розетку. Коснитесь любого металла на лампе, чтобы включить лампочку.

Ссылки

• Практическое руководство по ремонту, переустановке и восстановлению ламп и осветительной арматуры; Рэйчел Мартенс

Биография писателя

Сесилия Харш профессионально пишет с 2009 года.В основном она пишет статьи о домашнем хозяйстве, здоровье и путешествиях для различных интернет-изданий. Она имеет многолетний опыт работы в сфере благоустройства дома, уделяя особое внимание садоводству, и имеет опыт групповых инструктажей. Харш получила лицензию сертифицированного помощника медсестры в 2004 году. Она училась в колледже округа Таррант и изучала английскую композицию.

Как отремонтировать неисправную лампу

2. Дом и сад
3. Товары для дома
4. Электропроводка
5. Как отремонтировать неисправную лампу

Если у вас лампа с незакрепленным патроном, из-за чего лампа начинает мерцать Чтобы было сложно включить или просто полностью отказаться от зажигания, вы можете заменить патрон и дать лампе новую жизнь.Вы можете заменить розетку так легко, что, даже если это не ваша любимая лампа, вы, возможно, захотите починить ее и передать кому-нибудь другому, например, вашему любопытному соседу.

Запасные части лампы можно приобрести в любом хозяйственном магазине или на дому. Эти части стандартные; Вы можете купить шнур лампы за ножку, и вы можете использовать практически любой тип вилки, чтобы заменить вилку на старой лампе.

Вы можете найти несколько разновидностей выключателей цоколя лампы. Одними вы управляете, нажимая на короткий вал сбоку от переключателя, другие — вращая ручку, а третьи — с помощью тянущей цепи.Вам также необходимо подумать, есть ли в вашей нынешней лампе трехходовая лампа. Если вы можете включить лампу на несколько градусов яркости, обязательно приобретите выключатель, предназначенный для управления трехпозиционной лампой.

Вероятно, проще всего получить подходящие запасные части, разобрав лампу (в соответствии со следующими инструкциями) и принеся неисправные части в магазин, чтобы вы могли найти подходящие замены.

Чтобы заменить патрон лампы, выполните следующие действия:

1. Отключите лампу от сети.

2. Удалите абажур, лампочку и арфу (проволочную фигуру, которая удерживает абажур).

3. Отломите корпус гнезда от крышки корпуса гнезда.

   На большинстве розеток в двух местах на корпусе выбито слово Press. Сожмите оболочку в этих точках и потяните вверх, чтобы снять ее. Если корпус не сдвигается с места, протолкните конец отвертки между основанием гнезда и стороной корпуса, а затем потяните корпус вверх и снимите его с основания.

4. Вытяните гнездовой переключатель вверх из основания корпуса, чтобы открыть достаточную часть переключателя, чтобы увидеть два прикрепленных к нему провода.

   Если винты ослабли, затяните их и соберите лампу. Затянувшиеся винты могли быть единственной проблемой лампы. Если лампа заработала после закручивания шурупов — отлично! Если нет, снова разберите его и выполните следующие действия.

5. Откручиваем провода.

   Выключатель лампы имеет латунный винт, к которому прикреплен горячий (черный) провод, и серебряный винт, к которому прикреплен нейтральный (белый) провод.Однако в шнурах ламп нет цветных проводов. Итак, прежде чем отсоединить провода от старого переключателя, обратите внимание, к какому цветному винту подключен каждый провод.

6. Ослабьте установочный винт с головкой под торцевой ключ, затем отвинтите и выбросьте его вместе со старой оболочкой и головкой.

7. Прикрутите провода к новому разъему.

8. Поместите новый корпус гнезда на гнездо и надавите на крышку, пока она не защелкнется в новой крышке корпуса гнезда.

9. Заменить арфу, лампочку и абажур.

Сделайте самодельный стерилизационный шкаф УФ-С для борьбы с Covid-19

Прочитайте больше статей о Плане C: Что делают производители для борьбы с Covid-19

Поскольку тысячи основных рабочих храбро продолжают выполнять свою работу, несмотря на ограниченный доступ к средствам индивидуальной защиты, необходимость стерилизовать их СИЗ, особенно маски, возрастает с каждым днем. Локальное УФ-излучение — это эффективный способ стерилизации непористых предметов, таких как маски N95, телефоны, ключи и т. Д. В то время как некоторые передовые медицинские работники имеют доступ к профессиональным кабинетам УФ-облучения, многие другие важные работники, которые ежедневно взаимодействуют с населением, не имеют.

Поскольку многие продукты для УФ-стерилизации распроданы, облучение своими руками может быть одним из немногих вариантов, оставшихся для многих людей во время этой пандемии коронавируса. Однако большинство кабинетов для УФ-облучения своими руками требуют труднодоступных деталей, инженерных ноу-хау и / или специализированных инструментов.

YouVee — это шкаф для облучения своими руками, который можно изготовить дома менее чем за 1 час с использованием обычных инструментов и простых компонентов, примерно за 50 долларов — никаких технических навыков не требуется. В этой статье мы покажем вам, как это сделать.

YouVee был разработан Deeplocal в Питтсбурге, штат Пенсильвания. Мы в восторге от этого проекта и того, насколько он полезен для тех, у кого нет доступа к инженерным ноу-хау или электронным инструментам.

МАТЕРИАЛЫ
Мы разработали YouVee таким образом, чтобы вы могли получить запчасти за одну поездку в магазин по ремонту дома в вашем районе.Вот точные детали, которые мы использовали:

Переносной рабочий свет, флуоресцентный 6 Вт Bayco # FL-906NPDQ, Lowes # 203352
Лампа UV-C, 60 В, 9 Вт, длина волны 254 нм Smartpond # 52287, Lowes # 8411. Это не «черный свет» УФ-А для ваших триповых флуоресцентных плакатов, а лампа УФ-С, специально предназначенная для дезинфекции.
Пластиковая сумка с фиксирующейся крышкой Craftsman # CMXXPBP5GT, Lowes # 835737
Сетчатая сетка для краски Project Source # 7003, Lowes # 213078
Удлинитель, 8 футов , например Lowes # 242043
Алюминиевая фольга 3M 3381, Lowes # 225505
Кабельные стяжки , также известные как застежки-молнии, такие как Lowes # 220871

ИНСТРУМЕНТЫ
YouVee можно построить с помощью обычных бытовых инструментов — специального оборудования не требуется.

Сверло
Сверло ¼ ” или аналогичного размера
Маленькая крестообразная отвертка
Кусачки для проволоки и / или кусачки для заподлицо Sharpie
Универсальный нож (опция) , если вам удобно пользоваться им

Сборка стерилизационного шкафа YouVee UV-C

За шесть простых шагов вы можете создать свою собственную версию этого УФ-шкафа.Мы разобрали их для вас здесь.

ВНИМАНИЕ: УФ-излучение может вызвать ожог кожи и повреждение глаз. Прежде чем приступить к сборке YouVee, прочтите наши меры предосторожности и заявления об отказе от ответственности, которые вы можете найти в конце этой статьи.

1. Переделать лампу

а. Отвинтите 5 винтов с крестообразным шлицем в лампе (но запомните их позже).

г. Снимите стопорные штифты, удерживающие крышку лампы. Вы можете использовать ногти или острую отвертку.

г. Откройте лампу и осторожно выньте имеющуюся лампочку.

г. С каждой стороны патрона лампы имеются пластиковые выступы. Отрежьте их плоскогубцами или универсальным ножом. Это необходимо для размещения УФ-лампы.

эл. В качестве альтернативы, если у вас есть резаки заподлицо, вы можете легко отрезать ребра.

ф. Вставьте УФ-лампу в патрон.

г. Соберите лампу. Не снимайте пластиковую крышку лампы, чтобы она не сломалась во время сборки, но обязательно снимите ее при окончательной установке.

2. Проделайте отверстие для пробки лампы в крышке бункера.

а. Поместите лампу по диагонали через внутреннюю часть крышки, чтобы она поместилась внутри контейнера. Отметьте отверстие достаточно большого размера, чтобы через него можно было вставить пробку. Убедитесь, что это отверстие не перекрывает то место, где будет крепиться лампа.

г. Просверлите несколько отверстий по начерченной вами кривой. Вы также можете использовать кольцевую пилу, если она у вас есть.

г. Разрежьте пластик между отверстиями с помощью канцелярского ножа, кусачки или плоскогубцев.

3. Накройте контейнер фольгой

Закройте контейнер изнутри и крышку изолентой. Не беспокойтесь о том, чтобы попасть во все укромные уголки и трещины, просто убедитесь, что все поверхности, которые будут подвергаться воздействию ультрафиолетового излучения, закрыты.

4. Прикрепите лампу

а. Положите лампу на верхнюю часть крышки в нужном положении (убедитесь, что она лежит ровно и не сидит на отверстии, которое вы сделали для вилки).

г. Отметьте отверстия для стяжек, которыми будет крепиться лампа. Они должны быть расположены так, чтобы застежка-молния проходила через некоторые углубления для ваших пальцев на ручке лампы.

г. Просверлите отверстия и проденьте в них стяжки, чтобы прикрепить лампу.

г. Убедитесь, что лампа слегка повернута, чтобы выключатель не прилегал к крышке (иначе лампа выключится сама). Также убедитесь, что переключатель находится в положении «включено».

5. Установите предохранительную блокировку

а. Пропустите кабель лампы через отверстие в крышке.

г. Закройте все отверстия в верхней части крышки, чтобы УФ-свет не просачивался.

г. Теперь мы собираемся проложить силовые кабели таким образом, чтобы они создавали нетехнологичную защитную блокировку.Мы хотим сделать так, чтобы вы не могли открыть коробку, не отключив при этом питание. Это предотвращает случайное воздействие вредного УФ-излучения.

г. Отметьте 2 отверстия на каждой застежке.

эл. Просверлите отверстия.

ф. Проложите кабель питания и удлинитель поперек крышки так, чтобы они пересекались примерно посередине.

г. Застежка-молния надежно привяжите кабель питания к застежкам, используя просверленные вами отверстия.

ч. Добавьте дополнительные стяжки-молнии к кабелям по обе стороны от застежки-молнии, чтобы кабели не соскальзывали при многократном использовании.

Теперь вы не можете открыть стерилизатор, не отключив его от сети. Безопасность прежде всего!

6. Последние штрихи

а. На внутренней стороне крышки закройте ручку лампы и любой оголенный кабель изолентой.

г. Согните ножки красящей сетки так, чтобы она стояла немного выше, чтобы приблизить предмет к свету и позволить большему количеству света проходить под ним.Поместите его в коробку, на той же стороне коробки, что и лампочка . Он будет менее эффективным, если поместить его под ручку лампы.

Вы готовы облучать!

Не забудьте снять пластиковую крышку лампы перед использованием камеры, так как она может блокировать часть УФ-света.

Это рекомендуемое время выдержки; подробнее о том, как мы пришли к этой рекомендации, читайте ниже.

Маски N95: 30 минут на каждую сторону
Прочие предметы: Всего 20 минут при размещении на возвышении

Расчет времени выдержки

Точная дозировка масок все еще исследуется различными организациями и может отличаться для разных типов масок.Основываясь на текущих исследованиях (см. Раздел «ИСТОЧНИКИ» ниже) и измерениях УФС, проведенных внутри коробки, мы приблизили время воздействия к:

Маска (~ 1Дж / см2) — 1 маска на ~ 30 минут с каждой стороны непосредственно под лампой на приподнятой платформе
.
Непористые предметы (~ 60 мДж / см2) — ~ 20 минут в любом месте ящика на приподнятой платформе (-ах)

Тем не менее, вам следует посетить источники и прочитать руководство N95DECON по повторному использованию масок.

Интенсивность УФ-света в коробке измерялась в мкВт / см2.Мы разделили рекомендуемую дозировку (единицы: Дж / см2) на эту интенсивность (с коэффициентом масштабирования для корректировки единиц), чтобы оценить количество времени, необходимое для предметов, помещенных в коробку, для получения дозы УФ-излучения, рекомендованной в упомянутых научных статьях (см. ссылки ниже в ИСТОЧНИКАХ).

Исследования показывают, что для проникновения через внутренние слои маски с обеих сторон маски рекомендуется доза (источник) УФ-излучения примерно 1 Дж / см2. Важно отметить, что исследования показывают, что маска может начать терять свою эффективность или подходить по размеру после 10-20 циклов воздействия ультрафиолетового излучения такого уровня. Для нашей коробки эта дозировка может быть достигнута путем размещения маски на выступающей решетке для краски непосредственно под лампой на 30 минут с каждой стороны маски. Скорее всего, вы поместите в это пространство только одну маску за раз. Сторона коробки под ручкой рабочего освещения имеет значительно более низкие уровни УФ-излучения, и для получения рекомендуемой дозировки может потребоваться 2+ часа на каждую сторону маски.

Исследования показывают, что для поверхности подходит доза 60 мДж / см2 (источник, источник). Уже через 5 минут верхняя поверхность предметов, помещенных непосредственно под лампой, получит эту дозу. Однако для предметов на другой стороне коробки и на их нижней поверхности потребуется больше времени. Чтобы полностью обработать какой-либо предмет в коробке, оставьте его на 20 минут или больше. Если вы оставите их в коробке, убедитесь, что все предметы находятся на решетке для краски, чтобы они не касались основания коробки, и убедитесь, что между предметами есть зазоры, чтобы свет UVC достигал основания коробки и подпрыгивайте, чтобы ударить по нижней стороне предметов.

Меры предосторожности

● Примите необходимые меры, чтобы избежать прямого воздействия ультрафиолетового излучения, которое может нанести вред.
● При сборке используйте средства индивидуальной защиты. Мы рекомендуем защитные очки с рейтингом ANSI z87.1, которые могут обеспечить защиту от УФ-излучения, и устойчивые к порезам перчатки для защиты при работе с острыми предметами.
● Выполняйте резку только на подходящей плоской поверхности.
● Некоторые бактерицидные лампы выделяют озон, поэтому собирайте и используйте YouVee в хорошо вентилируемом помещении. После продолжительных циклов работы дайте возможность внутренней части контейнера и продезинфицированному содержимому проветриться в течение 30 минут.
● Некоторые бактерицидные лампы содержат ртуть, поэтому в случае поломки лампы тщательно промойте открытые участки кожи и наденьте соответствующие СИЗ во время очистки.
● Мощность УФС может варьироваться от лампы к лампе. Рекомендуемое время экспозиции основано на измерениях ультрафиолетового излучения определенной лампы с помощью люксметра. Мы не утверждаем, что какая-либо конкретная лампа может производить такой же УФ-световой поток, что и лампа, которую мы тестировали.

Измерение интенсивности УФС

Используя люксметр UVC, мы измерили интенсивность света в различных сценариях. Мы измерили интенсивность света в различных положениях и ориентациях (лицом вниз, лицом к стене), чтобы определить время экспозиции, необходимое для обработки всех сторон объектов.Поскольку объекты в коробке уменьшают количество отраженного света, мы протестировали с двумя использованными масками в коробке
. Наконец, чтобы уловить вариации ламп, мы протестировали 3 разных лампочки.

Большие версии

Если у вас более одной маски, вы также можете адаптировать дизайн для использования коробки большего размера. Просто убедитесь, что
добавляет больше источников света, так как есть больше места для покрытия. Чем глубже коробка, тем больше времени требуется
для достижения дозы 1 Дж / см2, поэтому, если у вас очень глубокая коробка, поднимите маски, чтобы
находился ближе к источникам света.Для этой увеличенной версии, которую мы сделали, мы использовали 2 источника света, и мы могли разместить 5 масок
. По нашим замерам им нужно 30 мин на каждую сторону.

ПРОЕКТЫ, КОТОРЫЕ ИМЕЛИ ВДОХНОВЕНИЕ США
УФ-стерилизатор для экстренной помощи COVID-19
Создание камеры для грубой УФ-дезинфекции
УФ-стерилизатор

ИСТОЧНИКИ, НА КОТОРЫЕ МЫ НАЗЫВАЛИ
N95DECON
Theory Division, Cleveland Clinic Lerner Research Institute
Theory Division (обновлено)
Nebraska Medicine
CDC

Заявление об ограничении ответственности: мы не заявляем, что системы, в которых используются эти конструкции или указанные компоненты , снижают уровни бактериального, вирусного или других типов загрязнения. Deeplocal не несет ответственности за травмы или заболевания, возникшие в результате реализации этих проектов или возникших в результате систем , включая, помимо прочего, физические травмы при реализации проектов или заражение от зараженных предметов, обработанных такими системами или производными системами. Реализуйте эти проекты и используйте полученные системы на свой страх и риск.

Установка настилов | Планы колод своими руками

Гроссбух представляет собой горизонтальный кусок пиломатериала, прикрепленный к стене для поддержки концов балок настила.Реестр можно прикрепить одним из трех способов.

1. «Сквозные болты» вбиваются в кирпич или камень, затем проходят через ригель, где закрепляются гайкой.
2. Стяжные болты вбиваются через ригель и кирпич или сайдинг в каркас дома.
Винты по бетону
3. типа Tapcon во многих случаях можно использовать вместо сквозных болтов.

Крепежные элементы должны устанавливаться на ступенчатой ​​высоте, чтобы предотвратить раскалывание ригеля, и должны располагаться на расстоянии не более 24 дюймов.Ознакомьтесь с местным законодательством о расстоянии между крепежными деталями.

1. Отметьте места анкеров на вашей бухгалтерской книге и просверлите доску сверлом ½ дюйма
2. Поместите ригель у стены и отметьте позиции анкеров через отверстие в стене.
3. Просверлите пилотные отверстия для анкеров с свинцовой гильзой в кирпиче и забейте анкер со сквозным болтом в каждое отверстие.
4. Переместите регистр так, чтобы «сквозные болты» выступали через регистр. Закрепите гайками и торцевым ключом.

Установка ригеля на бетонную стену

Ригель 2X8 крепится к бетонной фундаментной стене с помощью анкеров-муфт ½ ”X4” или других бетонных анкеров. Анкеры следует устанавливать в шахматном порядке между балками. Следуйте приведенным выше инструкциям, заменив соответствующие анкеры.

Крепежная стенка

На кирпичную облицовку: (подтвердить местными строительными нормами)

Для крепления ригеля к стене через кирпичную облицовку:

1. Отметьте места анкеров на вашей бухгалтерской книге и просверлите доску сверлом ½ дюйма
2. Поместите ригель у стены и отметьте позиции анкеров через отверстие в стене.
3. Просверлите кирпичную облицовку с помощью сверла для кирпичной кладки ½ дюйма перфоратором, пока не дойдете до деревянной рамы позади нее. Не сверлить в древесине.
4. Установите на место доску гроссбуха, вставьте болт с опорой ½ дюйма, длиной 10 дюймов в каждое отверстие и слегка забейте их молотком.
5. Используйте торцевой гаечный ключ или ударную отвертку, чтобы вбить болты в раму, пока ригель не прилегает к стене.

На сайдинг: (подтвердите местными строительными нормами)

При креплении к сайдингу выполните те же действия, что и выше.Закрепите прокладку на месте, чтобы удерживать горизонтальную пластину.

На твердый бетон : (Подтвердите местными строительными нормами)

Для крепления к твердому бетону следуйте инструкциям для облицовки кирпича и замените анкер с муфтой или другой подходящий анкер для бетона.

Камень или штукатурка : (Подтвердите местными строительными нормами.)

При креплении к неровному камню или штукатурке ригельная доска должна поддерживаться снизу с помощью ригеля, прикрепленного к твердому бетонному фундаменту в нижней части стены.

1. Просверлите два куска ригельной доски для анкеров, как описано выше, и прикрепите их оба к твердому бетону, сложив их стопкой так, чтобы образовался выступ шириной 3 дюйма вдоль верхнего края.
2. Отрежьте части стойки PT 4×4, чтобы они поместились от верхней части опоры двойной ригеля до нижней части верхней ригеля.

Высокие палубы в недостроенные подвалы : (Подтвердите местными строительными нормами.)

Чтобы прикрепить ригель настила к открытой стене подвала, используйте ту же процедуру «сквозного болта», как описано выше для облицовки кирпичом.Если это разрешено правилами, анкеры с свинцовой муфтой или бетонные опоры типа Tapcon также могут быть забиты в оголенную стену подвала вместо сквозных болтов.

.
