Как проверить диагональ фундамента: выравнивание величины прямоугольника и расчет разметки

выравнивание величины прямоугольника и расчет разметки

После окончания проектирования размеры опоры строения переносятся на участок строительства. От качественной разметки зависит равномерность фундамента и правильное выставление отметок для возведения постройки. Чтобы сделать углы точно под 90°, проверяют диагонали фундамента и сравнивают их между собой. Если все сделано правильно, надземная часть будет прочной и не деформируется со временем.

Содержание

1. Необходимость расчета диагонали фундамента
2. Сложности при неправильной разметке
3. Правильный расчет диагонали фундамента
4. Необходимые инструменты для работы
5. Выравнивание величины прямоугольника
6. Нахождение третьего и четвертого углов

Необходимость расчета диагонали фундамента

При неверном расчете диагонали все дальнейшее строительство будет расходиться с планом

Проект предполагает подбор конструктивных элементов точно в размер, чтобы при строительстве не возникало перекосов. Длина балки или плиты перекрытия берется с требуемой глубиной опирания, которая принимается по конструктивному расчету. Во время разметки фундамента нужна предельная точность, т.к. отклонение в размерах повлечет расхождение вертикальных конструкций.

Горизонтальные элементы могут не влезть в проектное положение или вываливаться из монтажного пространства, поэтому потребуется перерасчет длины, а также других показателей.

Правильная разметка основания ведет к приятным бонусам при возведении здания:

• простота строительства стен и применения сборных элементов;
• соблюдение предусмотренной проектом экономии средств и материалов;
• сооружение объекта без отклонений от проекта;
• соответствие фактических размеров, периметра, ширины.

Перед тем как вымерить диагональ фундамента, нужно выровнять строительную площадку, чтобы удобно было размечать линии на местности. Почти всегда строительные конструкции и материалы от утеплительных матов до досок и стеновых щитов имеют прямые углы, поэтому фундамент также размечают с учетом этих требований.

Если диагонали прямоугольника оказываются равными, геодезист выполнил идеальную разметку. Если разметка не совпадает, спроектирован не прямоугольник. Но у равнобедренной трапеции также получаются диагонали одинаковой длины, поэтому проверяют стороны угла по принципу золотого сечения с помощью длинного шнура и рулетки.

Сложности при неправильной разметке

Нарушение геометрии фундамента снижает прочность стен

Неправильная переноска размеров на местность и пренебрежение сравнением диагоналей приведет к тому, что на поверхности земли появится ромб или трапеция. При устройстве самого столбчатого, свайного или плитного фундамента это может и не станет заметно, но первая укладка плит над подвалом выявит несоответствия и приведет к потерям времени для перерасчета сборных элементов или переделке основания.

Если плита опирается меньше требуемой глубины, после получения нагрузки от оборудования или людей она может обломить опорную часть стены и упасть. Такая неприятность коснется горизонтальных элементов перекрытия на всех этажах высотного строения и будет повторяться вплоть до кровли.

Выполнить устройство крыши трудно, если не соответствуют размеры между балками, фермы приходится ставить большего размера, а в других местах уменьшать габариты. Увеличивается трудоемкость работ, т.к. исполнитель выступает в несвойственной для него роли конструктора и проектировщика.

Усложнится установка кровельного покрытия, т.к. листы профнастила или шифера выпускаются с прямыми углами. Сборные угловые элементы водоотлива также рассчитаны на установку под 90°, желоб будет отходить от края кровли, а вода попадет на вертикальные ограждения, стены будут отсыревать.

Сложности возникнут с последующими работами, поэтому нужно проверить диагональ фундамента и сравнить результаты. Аналогично проводят измерения после установки опалубки, чтобы подтвердить правильность расчетов.

Правильный расчет диагонали фундамента

После изучения плана основания нужно приступать к разметке одной из сторон. Это может быть боковая часть, фасадная или задняя, в данном случае это не является важным условием, т.к. принимается во внимание только ориентирование направления.

Длина фундаментной стены не учитывается, можно взять на 1,0 метр больше от места предстоящих углов. В этих точках забивают колья, и натягивают шпагат. Запас по длине дается, чтобы при копке траншеи не вытащить колышек, и он остался для обозначения направления стороны.

Колышки заменяют доской длиной 1 – 2 метра с прибитыми кольями в торце. Привязанный к ним шнур можно оперативно передвигать из стороны в сторону при необходимости. Такое приспособление для работы называют обноской, оно позволяет расчертить участок с точностью до нескольких миллиметров.

Порядок работы выполнения замеров:

• После натяжки шпагата находят точку отсчета по длине и определяют угол фундамента, на шпагате в этой точке цепляют прищепку или забивают кол в грунт, так появляется 2 угла.
• Идентично поступают с перпендикулярной стороной и определяют направление.
• Перед тем как рассчитать диагональ прямоугольного треугольника, по сторонам откладывают 3 и 4 равные части, отмечают их на шпагате (например, 3 и 4 метра).
• Зависимость расстояния между отмеченными точками такова, что гипотенуза должна быть равна пяти частям (5 метров) и не отличаться даже сантиметром, иначе пойдет скос.

Сразу трудно получить правильный результат разметки. Расстояние меньше пяти частей будет означать острый угол, а больше — говорить о величине, превышающей 90°.

Необходимые инструменты для работы

Инструменты для разметки фундамента

Во время рытья траншей экскаватором убирают шнуры, которые натянуты с выносом от углов, а места сторон отмечают на грунте посыпкой контрастным веществом, например, светлым песком или мелом. Элементы обноски красят яркой краской, чтобы экскаваторщик мог их увидеть и не наехать на разметочные части. После рытья траншеи шнуры натягивают на старое место и проверяют расположение ям или котлованов.

Расчет диагонали фундамента ведется с применением инструментов и приспособлений:

• колья из древесины или ровной арматуры, без кривизны;
• ровные куски металлического профиля или сухой рейки по 2 – 2,5 метра для горизонтального переноса точек;
• капроновый шнур или крепкий шпагат;
• гвозди, шурупы или саморезы;
• угольник, рулетка, молоток, ножницы;
• отвес, водяной или лазерный уровень.

Геодезисты используют теодолит, чтобы размечать углы и давать отметки по высоте. У частников нет такого инструмента, для работы с ним требуется навык.

На угольник закрепляют лазерные указки и строительный уровень — такое приспособление покажет высокую точность при разметке. Продаются транспортиры и угольники большого размера, лучше взять такие, чтобы было удобнее переносить линии плана на местность. Первоначальная разметка очень важна для начала строительства, поэтому желательно высчитать диагональ несколько раз, чтобы быть уверенным в правильности работы.

Выравнивание величины прямоугольника

Разбивка фундамента на прямоугольники

В прямоугольнике все углы должны равняться 90°, иначе получится неравнобедренная фигура с перекосами стен. Абрис фундамента имеет наружную и внутреннюю сторону, поэтому требование к прямоугольности касается обоих контуров. Легче всего выровнять величину для дома простой прямоугольной формы, который имеет четыре стены.

Иногда фундаменты в плане имеют сложное строение, например, делаются дополнительные монолитные ленты под пристройку или веранду, а каминный зал рассматривается как вынесенное помещение. В таком случае разметка усложняется тем, что площадь дома будет складываться из отдельных прямоугольников, которые размечаются отдельно.

Каждая фигура после распланировки поверяется на соответствие с другими частями и между составными элементами также устанавливаются прямые углы. Первоначальная сторона привязывается к какой-нибудь основе на местности, которая выглядит прямолинейно. Это может быть ограда, забор, трамвайные пути или бордюр асфальтированной трассы. От этой линии откладывается одинаковое расстояние для обозначения первой стороны искомого плана фундамента.

После окончательной разметки нужно правильно рассчитать разметку и сравнить расстояние между первой-третьей и второй-четвертой вершиной прямоугольника на местности. Должны получиться идеально одинаковые расстояния. Проверяют и длину противоположных сторон, которые также должны быть равны.

Нахождение третьего и четвертого углов

При расчете используется теорема Пифагора

Соответствие частей в треугольнике, по которому размечается прямой угол на участке, можно проверить теоремой Пифагора. Она выражается формулой a² + b² = c²: квадрат гипотенузы равняется сумме квадратов катетов.

Чтобы высчитать длину соединяющей гипотенузы, нужно высчитать квадрат одного расстояния на шнуре с квадратом другой стороны угла и сложить полученные значения. Из результата следует высчитать квадратный корень, чтобы получить длину гипотенузы. Так можно выровнять диагональ прямоугольника, чтобы получить идеальный прямой угол.

Третий и четвертый углы находятся аналогичным способом по отправной вершине и существующей стороне. После выставления последнего угла проверяется противоположные диагонали и стороны в фигуре для сравнения. Используется шнур, который не растягивается по длине, чтобы не искажать измерения.

Старинный способ измерить диагональ дома предполагает использование бечевки с завязанными на ней 13 узелками на абсолютно равном расстоянии друг от друга. На одну сторону прямоугольника приходилось 3 расстояния между узлами, при этом четвертый совпадал с вершиной угла. После верхушки отмеряли 4 таких отрезка. На гипотенузу приходилось оставшихся 5 промежутков, и первый узел при натяжении должен был совпадать с 13 завязанным элементом.

чертежи, схема разметки и проекты (77 фото)

Опубликовано: 11. 08.2017

Перед началом непосредственно самих земляных работ, тщательно подготавливаем участок. Чтобы у вас получилось сделать это самостоятельно, нужно знать последовательность разметки фундамента вашего будущего дома.

Перед началом строительных работ, во избежание проблем, рекомендуется нарисовать схему, которая в будущем будет перенесена на местность.

Для чего она необходима

Большинство неквалифицированных строителей не представляют, насколько важны подготовительные работы.

Список сложностей, возникших при неправильной разметке:

• несоответствие предполагаемых и конечных размеров дома;
• несоответствие размеров углов;
• несущие стены не выполняют свою функцию из-за неточностей в размерах;
• нежелательные дополнительные траты;

При разметке контура фундамента появляется возможность правильно разместить опорные конструкции. От этого зависят стены планируемого здания и его размеры.

При оперативном выполнении разметки следует использовать следующее:

• рулетка с длинной лентой;
• деревянные колья;
• строительный угол;
• шнур;
• рейки;
• любые подручные средства для крепления шнура к кольям;
• уровень (рекомендуем купить бюджетный пузырьковый или лазерный, но дороже).

По возможности можно воспользоваться лазерным уровнем, такое приобретение для постройки всего одного здания не совсем разумно. В добавлении к списку выше, рекомендуется всегда носить с собой ножницы, молоток и калькулятор.

Начало работ

По общей схеме проводим разметку ленточного фундамента. Размещаем на участке опоры. Просто отметив углы и стороны будущей плиты, вы сделаете разметку площади под плитный фундамент.

Взяв за основу любой угол здания, можно начать приготовление участка непосредственно к стройке. Для иных типов фундамента нужна внешняя сторона угла.

После того, как вы определили, где будет находиться 1-я точка, начинайте строить прямой угол. Сперва отмечаете строительным углом меньший угол с короткими сторонами. После этого в одну сторону отмечаете длину, которая делится как минимум на три метра, а в другую минимум на 4, чтобы сократить погрешности при измерении.

Как вывести диагональ фундамента?

Угол должен соответствовать значению в 90 градусов. Чтобы это сделать, необходимо найти диагональ. Например, если отрезки соответствовали 3-м и 4-м метрам, то вымеряя диагональ, её протяженность составит 5 метров. Если полученные в ходе работы цифры не соответствуют, их необходимо перепроверить.

Чтобы строительство завершилось успешно, нужно четко представлять, как будет выглядеть будущая конструкция.

Делаете конструкцию ленточного фундамента кольями и реечками. Прибиваете шнур для обозначения внутренних границ внешней ленты и внутренних стен.

После того, как вы нашли 1-ю точку, работа по разметке ленточного фундамента выполняется следующим образом:

• Находите 2-ю и 3-ю точку в 90 градусов. Проверяете.
• Затем находите 4-ю точку и заканчиваете делать контур будущего дома. Проверяете.
• Проверяете выставленные диагонали фундамента. Неважно, прямоугольник или квадрат — диагонали должны быть равными по длине.
• Забиваете колья по внешнему участку, натягиваете шнур.
• Прибиваете колья к реечкам посередине или сверху.
• Проводите разметку внутренней обводки: от наружного угла делаете отступ по широте фундамента и помечаете реечками (кольями).
• Перепроверяете внутренние углы и диагонали фундамента. По необходимости сделайте фото диагоналей.
• Делаете разметку внутренних стен и проверяете соединение внутренних и наружных углов.

По завершении разметки снимается верхний слой земли и выкапывается траншея. Если вы планируете делать подвальное помещение, роется котлован.

По окончанию земляных работ протягиваете шнур для разметки внутренней границы, прикрепив его к внешним реечкам.

По существу, разметка фундамента — дело несложное. Если вы запланировали большой объем работ, чтобы упростить себе задачу, воспользуйтесь лазерным уровнем.

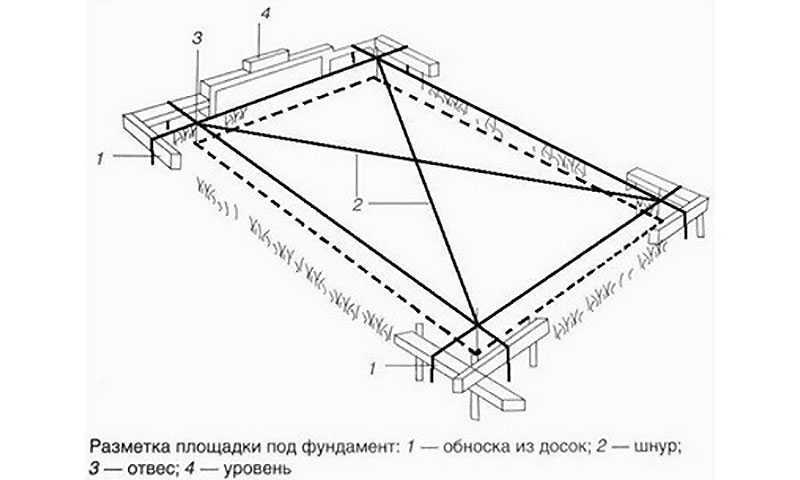

Чтобы не мешать земляным работам, обноску следует сделать с отступом в 50 см от заданных значений. Для ленточного фундамента необходимо сделать внешнюю обноску, потом натянуть шнур, чтобы обозначить опоры.

Правильная разметка гарантирует отсутствие отклонений от изначального проекта.

Фото диагонали фундамента

Как выровнять фундамент

При наличии фундамента на ровной поверхности выровнять секцию по квадрату довольно легко, и это можно сделать, не имея на месте сложного геодезического оборудования. Размещение опор на склоне становится немного более сложным, но если уклон в пределах разумного и с использованием стремянки, прямого куска пиломатериала и уровня, все будет работать так же, как и на ровной поверхности.

Должен добавить, что неплохо было бы пригласить геодезиста и закрепить все углы фундамента. Особенно, если вы не привыкли заниматься такой работой. Попросите его разместить маркер (большой гвоздь с лентой) в угловых точках стены фундамента. Попросите его отметить столько углов фундамента, сколько вам нужно. Снимите внешние доски основания с этих штифтов, и все готово. Это сэкономит много времени и забот на строительстве фундамента. Не нужно искать булавки свойств, что само по себе может стать приключением. Нет необходимости протягивать линию между булавками собственности, чтобы измерить неудачи. И нет необходимости читать дальше о том, как убедиться, что ваши опоры расположены в правильном месте и под прямым углом.

Подзаконные акты о зонировании представляют собой набор правил, определяющих, для чего может использоваться земля, и одна из вещей, которые они охватывают, — это отступы, необходимые от границ участка до фундамента вашего дома.
В некоторых случаях, когда второй этаж имеет консоль, может потребоваться измерение необходимого отступа от границы участка до внешней стороны верхнего этажа. Обязательно проверьте это!
Необходимые отступы должны быть в вашем плане строительства. Когда у вас есть эта информация, вы готовы начать.
По крайней мере, вам нужно будет найти две передние булавки собственности и по крайней мере одну из задних угловых булавок собственности.

Всегда лучше найти все булавки собственности и измерить от булавки до булавки, чтобы убедиться, что они находятся в правильном месте в соответствии с планом вашего участка.

Затем вам нужно натянуть линию между задними и передними булавками, чтобы иметь возможность измерить свои неудачи. Не всегда необходимо протягивать линию между передними штифтами собственности, но если эта линия собственности не проходит параллельно зданию или у вас есть что-то, выступающее из передней части здания, вам, возможно, придется сделать это. Имейте в виду, что требуется отступ от границы участка к внешней стене фундамента, а не к фундаменту.

Размещение опор и выравнивание по диагонали

Начиная с угла А, найдите необходимые отступы для передней и боковой части. Если боковой отступ составляет 6 футов до стены фундамента, то для 18-дюймовых фундаментов (внутреннее измерение) и 8-дюймовой стены это будет 5 футов 7 дюймов до внутренней части внешней доски фундаментов. Если требуемый фронтальный отступ составляет 20 ‘, то это будет 19’ 7″ до внутренней части внешней доски фундамента. Закрепите этот угол, чтобы он больше не мог двигаться. Сделайте то же самое для угла B. Получите необходимое смещение для стороны и разбейте ее. Протяните веревку вдоль внутренней стороны внешней доски от A до B немного выше доски и, выпрямив ее, заколите эту сторону. Теперь у вас есть один прямой участок в нужном месте. Постройте остальные опоры, если вы еще этого не сделали, убедившись, что они близки к тому, чтобы быть в нужном месте. Следующим шагом перед возведением этого сечения в квадрат является проверка того, что длины A-B и D-C идентичны. Проверьте то же самое для длин B-C и D-A. Если они не совпадают, зафиксируйте их так, как они есть. Бесполезно выравнивать вещи, если одна или обе имеют разную длину. Теперь измерьте по диагонали от внешней стороны угла А до угла С. Запомните это измерение. Сделайте то же самое для углов от B до D. Если длина от A до C больше, чем от B до D, скажем, на 2 дюйма, разделите разницу и переместите стену C D вниз на один дюйм. Продолжайте повторять это до тех пор, пока длины диагоналей A C и B D не станут одинаковыми. удостоверьтесь, что при перемещении предметов вверх и вниз участки фундамента, затронутые перемещением, остаются достаточно прямыми. Здесь важна точность. У вас есть немного места для ошибки, но гораздо лучше начинать прямо с самого начала!0003

После того, как вы довольны размерами, закрепите все углы и с помощью веревки от конца до конца выпрямите секции, размещая дополнительные колышки вдоль сторон по мере необходимости. Если вы проделали идеальную работу по раскопкам, ее будет легко выровнять по высоте, прибейте колья, когда вы будете выравнивать основания с помощью лазера или строительного уровня.

Возведение сечения А методом 3 4 5

Вы не можете всегда пересекать квадрат, и тогда вам придется использовать метод 3 4 5 или кратные .
В треугольнике, если длина A = 3 фута и длина B = 4 фута, тогда размер диагонали = 5 футов
Или кратно 6 футам — 8 футам — 10 футам или 9 футам — 12 футам — 15 футам и т. д. Легко запомнить .

Это основано на том, что 3 в квадрате плюс 4 в квадрате = 25, возьмите квадратный корень из этого = 5. Возведение в квадрат таким образом работает, и большинство людей смогут запомнить необходимые измерения.

Иногда будет более эффективно и точно выровнять L-образную форму, используя общую доступную длину. Не так просто, как использовать 3 4 5 в качестве измерений, и для получения длины диагонали потребуется расчет.

Решение теоремы Пифагора для C

7

Сторона А	ft in	n d
Сторона B	ft in	n d
90 Результаты: 6 6 90
Сторона C ft in

Если у вас есть какие-либо вопросы или комментарии, пожалуйста, Связаться с нами
Политика конфиденциальности
© 1998, VmNet.

Схема фундамента

Получение квадратной формы фундамента и правильных размеров является ключом к успешному строительству гаража. Это проще, чем вы думаете, если вы подготовитесь заранее, используя один (или оба) из простых, но точных методов, показанных ниже.

Первый метод известен как «Метод треугольника 3:4:5», а второй — «Метод диагонали». Оба они одинаково точны, поскольку используют силу правил тригонометрии для достижения прямоугольности, что является ключом к достижению успеха.

0005 хорошо вписывается в проект .

Описанные здесь методы работают одинаково хорошо, если вы строите фундамент гаража типа 1, типа 2 или типа 3, как описано на странице «Фундамент для гаража». После того, как вы завершили черновую планировку, засыпьте около 4 дюймов щебня и засыпьте его вибрацией на площади в 2 фута в каждом направлении за пределы общей площади фундамента гаража. После того, как вы его уплотните и выровняете, вы будете готовы начать процесс устройства фундамента.

Независимо от того, какой метод компоновки вы используете, вам потребуются одни и те же материалы для компоновки фундамента. Материалы состоят из 2 x 4 x 4 фута в длину с острым углом, срезанным на одном конце, для использования в качестве кольев и около 32 линейных футов обыкновенной сосны 1 x 4 для изготовления ваших досок для теста. Вам понадобится моток веревки и несколько оцинкованных гвоздей №10, чтобы прибить доски к кольям после того, как вы вбили их в землю. Вам также понадобится 50-футовая или 100-футовая рулетка для всех ваших работ по планировке строительства гаража.

Разместите вехи на расстоянии около 4 футов друг от друга после того, как определите общее расположение основных четырехугольных вешек. Имейте в виду, что эти углы будут примерно на 2 фута дальше от ваших окончательных углов здания. Это не обязательно должно быть очень точным, просто достаточно близко, чтобы у вас было немного места на подложке для перемещения струнных линий вперед и назад для регулировки при квадратуре. После того, как вы установили основные четыре угла, вбейте оставшиеся стойки (примерно 4 фута от основных углов) в землю и разместите доски для теста по всем углам.

Как видно из приведенной ниже схемы, общая идея состоит в том, чтобы разместить колья и доски в нескольких футах от того места, где должен приземлиться внешний край фундамента гаража. Обычно хорошая практика диктует зазор около 2 футов между углами теста и предлагаемым фундаментом. Таким образом, даже если вы временно удалите стропы, чтобы экскаватор мог копать траншеи для фундамента гаража типа 2 или типа 3, вы можете сбросить стропы после завершения рытья траншей, чтобы выровнять опалубку для фундамента.

стволовые стены, которые будут располагаться поверх разнесенного фундамента.

Метод треугольника 3:4:5

«Метод треугольника 3:4:5» при планировке гаража дает идеальный угол 90º, как показано на диаграмме. Это заставляет ваш макет основания быть идеальным прямоугольником, а не параллелограммом. Основной подход заключается в том, чтобы примерно расположить ваши струнные линии в соответствии с габаритными размерами, необходимыми для гаража любого размера, который вы строите. Затем выровняйте один угол с помощью рулетки, используя правило 3:4:5. Затем перейдите в любой соседний угол к первому углу и действуйте таким же образом.

Выровняв два угла, проверьте габаритные размеры, чтобы убедиться, что у вас есть нужный размер. Если вы это сделаете, то все четыре угла будут идеальными углами 90º. Если нет, продолжайте корректировать и выравнивать два соседних угла, пока не получите максимально точное значение.

Диагональный метод

«Диагональный метод» построения гаража, показанный на схеме ниже, работает так же, за исключением того, что вы измеряете только противоположные диагональные углы, пока не получите одинаковое расстояние друг от друга.
