Как измерять мультиметром DT-830B | CxemOk.ru

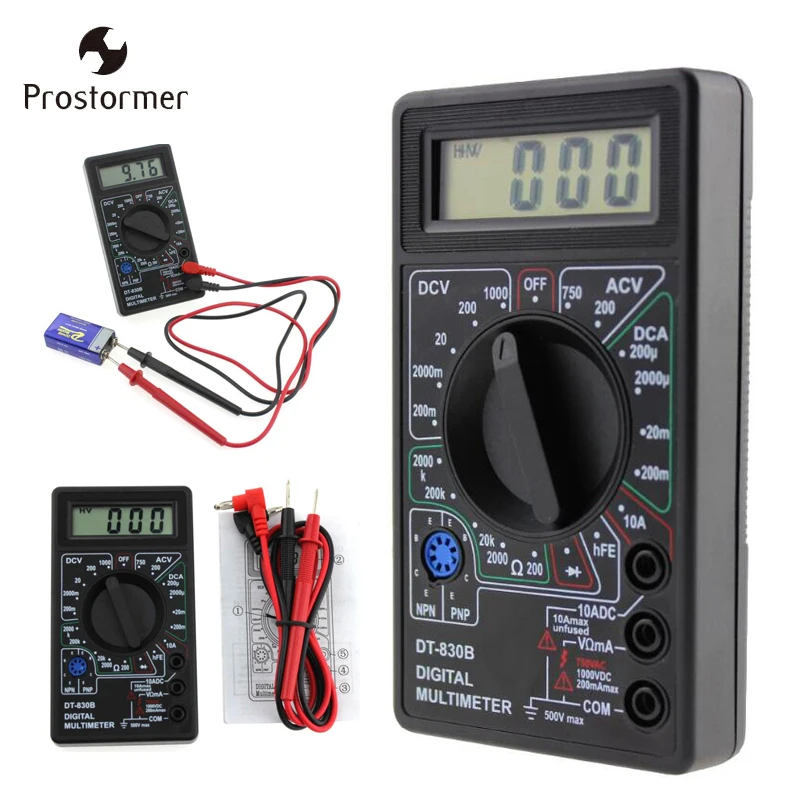

МУЛЬТИМЕТР DT-830B

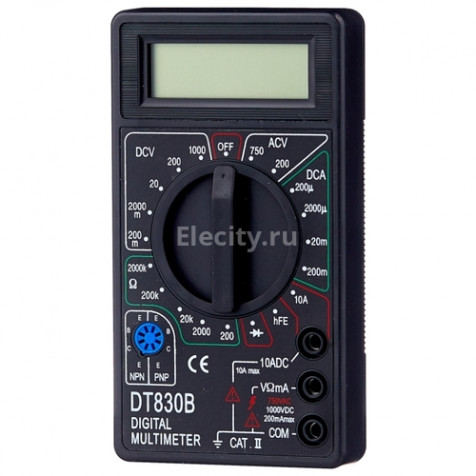

На передней панели мультиметра установлен многопозиционный переключатель, ЖК индикатор, гнезда для подключения щупов и разъем проверки транзисторов. Питается прибор от батареи типа «Крона» 9 вольт.

Кстати, если у вас что-то случилось с проводкой в доме или планируете в ближайшее время заменить всю проводку, обращайтесь к нашему спонсору, Сергею Бирюкову, который предоставляет услуги электрика в Москве. Этот электрик сделает все в лучшем виде и на века. В зависимости от выполненных работ гарантия от 1 до 15 лет. Кстати со стоимостью работ можно ознакомиться на сайте http://sergeyelektrik.ru

   Положения переключателя разделены на следующие сектора:
   OFF/on — выключатель питания прибора.
   DСV — измерение напряжения постоянного тока.
   ACV — измерение напряжения переменного тока.
   1.5v-9v — проверка элементов питания.
   DCA — измерение постоянного тока (амперметр).
   10А — для измерения большого значения постоянного тока (по инструкции измерения проводятся в течение нескольких секунд).
   hFE — сектор включения измерения транзисторов.
   Диод — сектор для проверки диодов.
   Ом — сектор измерения сопротивления.

Сектор DCV
На данном приборе сектор разделен на 5 диапазонов. Проводятся измерения от 0 до 500 вольт. Напряжение постоянного тока большой величины нам встретится только при ремонте телевизора. Этим прибором при больших напряжениях нужно работать крайне осторожно.
При включении в положение «500» вольт на экране в левом верхнем углу загорается предупреждение HV, о том, что включен самый верхний уровень измерения и при появлении больших значений нужно быть предельно внимательным.

{banner_universal}

Обычно, если вы не знаете величину измеряемого напряжения, измерение ведется переключением больших положений диапазона на меньшие. Например, перед измерением напряжения на аккумуляторной батареи сотового телефона или автомобиля, на которых написано максимальное напряжение 3,7 или 12 вольт, то ставим смело сектор в положение «20» вольт. Если поставим на меньшую, например, на «2000» милливольт прибор может выйти из строя. Если поставим на большую — показания прибора будут менее точными.
Когда вы не знаете величину измеряемого напряжения (конечно же в рамках бытового электрооборудования, где оно не превышает величин прибора), тогда выставляете на верхнее положение «500» вольт и делаете замер. В общем-то, грубо замерять, с точностью до одного вольта, можно на положении «500» вольт.
Если требуется большая точность, переключите на нижнее положение, только чтобы величина измеряемого напряжения не превышала значения на положении выключателя прибора. Этот прибор удобен в измерении именно напряжения постоянного тока в том, что не требует обязательного соблюдения полярности. Если полярность щупов («+» красный «-« черный) не будет совпадать с полярностью измеряемого напряжения, то в левой части экрана появится знак «-«, а величина будет соответствовать измеряемой.

Сектор ACV
Сектор имеет на данной разновидности прибора 2 положения — «500» и «200» вольт. С большой осторожностью обращайтесь с измерениями 220-380 вольт. Порядок измерений и установки положений аналогичен сектору DCV.

Сектор DCA
Является миллиамперметром постоянного тока и применяется для измерения маленьких токов, в основном в радиоэлектронных схемах. Во избежание поломки прибора, не ставьте переключатель на этот сектор, если забудете и начнете измерять напряжение, то прибор выйдет из строя.
Есть еще положение 10А измерения постоянного тока (ампереметр). Измерения производятся с перестановкой провода из второго гнезда в гнездо 10А. Если вам необходимо измерять ток какого — либо электроприбора, можно воспользоваться амперметром, но опять же с большой осторожностью. В инструкции по прибору написано, что измерения тока производить несколько секунд, но я бы не рекомендовал бы лишний раз пользоваться этой возможностью.

Сектор hFE
Для измерения транзисторов имеется панелька с указанием — в какое гнездо, какую ножку транзистора помещать. Проверяются транзисторы обеих n-p-n и p-n-p проводимостей на пробой, обрыв. Показывает статический коэффициент передачи тока (только кремниевые — КТ).

Сектор Диод
Показывает падение напряжения на переходе, от 400 до 700mv в прямом направлении на исправном диоде и бесконечность т.е. единица слева в обратном направлении.

На неисправном, в обеих направлениях:
1. Близкое к нулю — значение пробоя.
2. Близкое к бесконечности — обрыв.

Сектор измерения сопротивления (омметр)
Разделен на положение от 200 Ом до 2 МОм (2000000 Ом). Можно измерять сопротивление от 1 Ома до 2 МОм со следующими нюансами:
Во-первых: китайский мультиметр не является точным прибором и погрешность его показаний довольно велика.
Во-вторых: непредсказуемая большая чувствительность при точных измерениях. В связи с этим, при замыкании щупов между собой, прибор указывает на сопротивление цепи, которой не следует пренебрегать, а считать её за сопротивление провода на щупах, т.е. при измерении маленьких сопротивлений из результата нужно отнять значение, полученное при замыкание щупов.
Например:
Замеряем сопротивление лампы, так как лампа имеет маленькое сопротивление, устанавливаем прибор в положение 200 Ом. Сначала замкнем щупы между собой. У меня прибор показал 0.7 Ом — это мы отнимем, после измерения нужного нам сопротивления. Замеряем на лампе, получаем 70.8 — 0,7 = 70.1 Ом. Учтите, что показания приблизительны, но в случаях с бытовыми электроприборами этого достаточно. Работа вверх по диапазону сектора не представляет ничего сложного. Если у вас на экране слева показана единица, то сопротивление больше, чем установленное положение переключателя, а если единица на экране при положении выключателя 2000 КОм, то можно считать цепь оборванной. При появлении цифр имеет присутствие некое сопротивление в цепи.

Замена батареи:
Как только вы заметите сбой на дисплее, пропадают цифры или показания не соответствуют с примерными значениями, значит пора заменить батарею. Берем маленькую крестовую отвертку, снимаем заднюю крышку и заменяем батарею. Напомню, прибор питается от батареи типа «Крона» 9V.

Дешево купить мультиметр можно тут.

Как пользоваться мультиметрами: DT830B, DT832, DT838, DT9205A

Мультиметр — универсальное устройство для проверки целостности и параметров электроцепи. Оно сочетает в себе функции омметра, амперметра и вольтметра. С его помощью можно снять показания постоянного и переменного напряжения, узнать силу тока и сопротивления. Все эти данные легко получить, используя любой тип прибора: стрелочный или цифровой. Однако не все пользователи знают, как правильно пользоваться мультиметром.

Разновидности прибора

Все мультиметры или мультитесторы делятся на две большие подгруппы:

Аналоговые. Они выполнены в виде шкалы и стрелки. При работе с таким прибором надо учитывать показатели установленного предела, в котором прекрасно разбирается профессиональный электрик.
Цифровые. Современные варианты, показывающие значение на цифровом дисплее, с ручкой переключения параметров или кнопочным управлением. В продвинутых вариантах есть функции снятия параметров емкости конденсатора, частоты и продолжительности импульсов.

Важно! В условиях сильных радиопомех, зашумленности сигнала используют только аналоговый вариант, чтобы получить точные значения.

Как применять аналоговый мультитестер

Аналоговый тестер использует общий индикатор отображение снятых показателей. На шкале за стрелкой есть несколько делений: для вольт, ампер и Ом.

Работает тестер по принципу преобразования измеряемых данных в электричество, которое создает магнитное поле, которое в свою очередь передвигает стрелку. При этом коммутация входных разъемов и управление режимами функционирования схемой реализуется при помощи многофункционального переключателя с кнопочками. Подобная «ручка» предусмотрена и на цифровых модификациях.

Инструкция по применению аналогового тестера

Разберем, как пользоваться стрелочным мультиметром и настроить его на работу:

Проверить элементы питания, воспользовавшись специальным режимом.
Сделать калибровку «нуля». Для этих целей есть подстроечный резистор, ручка которого выведена на переднюю панель. Он же применяется при переходе с одного на другой диапазон. Например, меняя положение от 10 Ом к 10 Мом, разброс составляет до 25% длины шкалы.
Выставить переменное или постоянное напряжение. (В составе прибора имеется диодный выпрямитель, так как магнитная головка стрелочного индикатора функционирует лишь при постоянном токе).
Активировать шунт, который помогает измерять сопротивление в широких диапазонах на чувствительном механизме стрелки.
Чтобы выбрать величину измерения надо подключать прибор к правильным разъемам, при этом надо соблюдать коммутацию. Если не выполнять все правила подключения к каждому участку цепи, где разная сила тока, то мультиметр выйдет из строя.
Соединение прибора и цепи осуществляется при помощи щупов или зажимов, похожих на крокодилов, которые и получили соответствующее название.

Важно! В процессе работы нельзя касаться оголенных контактов голыми руками, даже если напряжение кажется безопасным.

Особенности цифровых мультиметров

В основе работы прибора лежит аналого-цифровой преобразователь, где входящий аналоговый сигнал преобразуется в цифровой код для дальнейшей обработки микросхемой-контроллером. Для снятия параметров необходимо подсоединить провода (щупы) к схеме или ее комплектующим. Черный щуп — отрицательный или общий, красный — положительный.

Для понимания, как правильно пользоваться мультиметром, ознакомьтесь с основными обозначениями на панели:

off — прибор выключен;
avc — показатель переменного напряжения;
dvc — постоянное напряжение;
dca — ток постоянный;
Ω — сопротивление.

В любом современном мультиметре предусмотрено три разъема для присоединения проводов. Надо правильно подключать провода, чтобы не испортить прибор и правильно снять данные:

черный провод подключается только ко входу COM;
при необходимости измерить силу тока до 200 мА или сопротивление красный провод включают в разъем «VΩmA»;
если сила тока более 200 мА, то красный шнур включают в «10ADC».

Для снятия отдельных параметров используется своя схема подключения и подстройки прибора. Чтобы полностью понять все особенности тестера, ниже приведена пошаговая инструкция в стиле «как пользоваться мультиметром, для чайников».

Определение короткого замыкания в цепи

В разных целях используют мультитестер по-разному. Разберем на примере, как пользоваться мультиметром DT838 для выявления короткого замыкания (далее — КЗ) в цепи. Это универсальная модель, которую часто используют радиолюбители в быту. Работает она от 9 В батарейки типа «Крона». Помимо стандартных функций в данном приборе есть звуковые сигналы для прозвонки цепи и возможность измерения температуры.

Чтобы определить наличие короткого замыкания, следуйте инструкции:

Включите мультиметр и вставьте щупы в соответствующие разъемы (COM — черный и VΩmA — красный).
Переключите «ручку» в режим прозвонки.
Прикоснитесь щупом к одному концу схемы, другим — к другому. Если есть короткое замыкание, то раздастся сигнал в виде писка.

Так быстро и просто вы узнаете о наличии КЗ.

Как меряется постоянный ток

Рассмотрим, как измерить силу постоянного тока в аккумуляторе на примере модели мультиметра DT182. Это компактный прибор, который используется в быту, со скоростью измерения 2–3 раза в секунду. Им можно также прозвонить цепь на наличие КЗ и выполнить все другие основные измерения.

Чтобы узнать заряжена ли батарея или нет, проделайте следующее:

Включите мультиметр DT182 и установите щупы в верном положении (как и в предыдущем примере для определения КЗ).
Выставите «ручку» на максимальный показатель в 500 V.
Свободный конец черного щупа закрепите на неизолированной части батареи.
Красный щуп поставьте на точку проведения измерений, например, на «+» батарейки.
Если в процессе измерения на дисплее высветились цифры от 12 до 14.6 V, то аккумулятор заряжен.

Совет: для увеличения точности измерений можно поставить переключатель на показатель в 20 V, но не ниже данного значения.

Проверка розетки или измерение переменного напряжения

Помимо определения заряда батареи или наличия КЗ нередко мультиметр применяют для проверки работоспособности розетки. Рассмотрим данное действие на примере компактного тестера модели DT9205A. Ее особенности — высокая точность измерений, но отсутствие функций измерения температур и термопара отсутствует.

Чтобы проверить напряжение в розетке, проделайте следующее с мультиметром DT9205A:

Поставьте щупы в соответствующие гнезда «COM» и «VΩmA», а ручку управления поверните на ACV (750 В).
Поочередно включите щупы в розетку, при этом не имеет значения, какой куда вставлять.
Если на экране высветилось значение в пределах 200–220 В, это считается хорошим показателем.

Таким методом проверяют бытовые розетки на их работоспособность. Освоить данную технику может даже непрофессионал с цифровым мультиметром DT9205A в руках.

Важно! К каждому прибору прилагается подробная инструкция по эксплуатации, где можно найти ответы на все интересующие вопросы.

Особенности проверки термопары

Термопара — датчик, состоящий из двух разнородных проводников, имеющих несколько контактов между собой. Работает по принципу генерации напряжения этими проводниками из-за изменения температуры на каком-либо участке датчика.

Итак, как проверить термопару тестером, если кнопка на коробке газового котла не фиксируется при работе. Для выявления такой неисправности, проделайте следующее:

Отключите полностью котел, перекрыв поступление газа и электроэнергию. Это необходимо для безопасной работы.
Термопара располагается между термодатчиком и гайки, при помощи которой она крепится к клапану.
Необходимо снять термопару, открутив гайку.
Нагрейте датчик над открытым постоянным огнем, например, над включенной конфоркой. При этом держать прибор стоит на расстоянии 10 мм от пламени. Наденьте предварительно перчатки, чтобы не получить ожог.
Установите мультиметр на показатель мВ. Затем, приложите один щуп к корпусу термопары, другой — к контакту на выходе.
В течение минуты после нагрева прибор будет фиксировать наличие напряжения. На экране тестера должно отображаться число от 18 до 25 мВ, что говорит об исправности термопары.

Немного рекомендаций

Понять, как правильно пользоваться мультиметром (тестером) несложно, главное, выставлять необходимые параметры на цифровом приборе и верно присоединять щупы. А также стоит уделять особое внимание выбору мультитестера, и следовать некоторым рекомендациям:

У большинства китайских мультиметров, в том числе и у популярной модели DT9205A, непрочные щупы. Их можно укрепить при помощи кембриков или трубок-держателей. Они обеспечат отсутствие перегибов возле зажимов и продлят срок служб прибора.
Начинать измерения надо от больших значений к меньшим, это позволит избежать перегорания предохранителя внутри мультиметра.
Если прибор не включается, причиной может быть севшая батарейка.
Купить ее можно в любом специализированном магазине, назвав подтип «Крона».
Вращать переключатель можно в любом направлении, если вы не успели присоединить щупы к проверяемой цепи или устройству.

Учитесь пользоваться мультиметром и определить КЗ, измерить показания постоянного и переменного тока, а также другие параметры в быту станет значительно проще.

Видео по теме

Подробная инструкция, как работать с мультиметром стрелочного типа, приведена ниже в видеоматериале:

Чтобы понимать все особенности популярной модели тестера DT9205A, посмотрите видеоматериал, приведенный ниже: Подробнее о том, как проверить термопару при помощи мультиметра, смотрите в видеоматериале:

<center><ins class="adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Мультиметр дт 830в инструкция по применению видео. Подробная инструкция по использованию мультиметра и его возможностям

Еще в школе каждого из нас знакомили со множеством интереснейших измерительных приборов в курсе физики: амперметром, вольтметром, омметром и другими — каждый из них был предназначен только для одного вида измерений. Однако сегодня у нас есть возможность пользоваться мультиметром, объединяющем в себе сразу несколько измерительных приборов.

Мультиметры бывают двух типов: цифровые и аналоговые (стрелочные). В нашей статье с видео мы рассмотрим оба типа прибора и научимся правильно пользоваться каждым из них.

Как пользоваться стрелочным мультиметром

Стрелочные мультиметры появились до цифровых. Ими пользовались все — аналоговый мультиметр очень прост в обращении. Разумеется, сейчас можно смело утверждать, что такой прибор менее точен, чем его цифровой «коллега». Это раньше нужно было вглядываться в стрелочку и определять, куда именно она указывает, — на цифровом приборе будет высвечено числовое значение.

Сам стрелочный мультиметр очень похож на часы. На измерительной шкале подписаны необходимые значения: сопротивление, ток, напряжение. Пользоваться им очень легко: достаточно подсоединить его к устройству, с которого нужно получить данные. Стрелка укажет на результат. При этом важно помнить о возможной погрешности. Для того чтобы аналоговый мультиметр работал более точно, можно использовать построечный резистор, с помощью которого можно получить большую точность результатов. Его также следует подключить к мультиметру.

Однако если вам принципиально важно получить очень точные измерения, то лучше всего будет использовать цифровой мультиметр. Например, DT-830B.

Как пользоваться цифровым мультиметром DT-830B

Среди всех цифровых мультиметров мы выбрали DT-830В как один из наиболее распространенных. Источником питания такому электронному устройству может служить щелочная батарейка «Крона». Нужно помнить, что заменять батарейку придется вовремя, так как севшая батарейка может испортить прибор.

Если вы хотите измерить мультиметром DT-830В напряжение, то сначала решите, постоянное напряжение вас интересует, или переменное. В первом случае необходимо установить переключатель в DCV-режим. Во втором случае понадобится режим ACV. Начинать измерение следует с наибольшего предела измерения, постепенно его уменьшая. Также нужно помнить, что в случае измерения напряжения на участке цепи, сама цепь не должна быть разорвана, то есть мультиметр нужно подключить параллельно.

Прибор DT-830B также предназначен для измерения постоянных токов – если вы хотите измерить именно переменный ток, то подобным мультиметром сделать это не получится. Вам достаточно будет выбрать необходимый предел измерения на приборе путем поворота выключателя – и можно работать. Чтобы измерить ток, прибор следует включить в разрыв измеряемой цепи, в противном случае – можно его испортить.

Если вы хотите использовать мультиметр в качестве омметра, то сможете проводить измерения как с самого большого предела измерений, так и наоборот – с самого меньшего. В таком случае прибор необходимо подсоединить параллельно тому участку цепи, в котором нужно измерить сопротивление. Цепь необходимо обесточить – иначе, опять же, можно испортить прибор.

Так, в нашей статье мы обратили ваше внимание на существование аналоговых и цифровых мультиметров и постарались рассказать о преимуществах каждого из них. Выбор – за вами.

Цифровой мультиметр это основной инструмент киповца, ведь с его помощью можно проверить поступает ли напряжение питания на датчик, измерить выходной ток прибора, найти обрыв в кабеле и многое другое. Цифровые мультиметры получили широкое распространение благодаря малым габаритам и весу, широким пределам измерения, приемлемой точности и низкой цене.

К сожалению, большинство мультиметров (особенно недорогие модели китайского производства) комплектуются лишь краткой инструкцией с перечислением основных функций из-за чего у начинающих киповцев часто возникают вопросы по применению этих мультиметров. Поэтому в данной статье рассмотрим не только основные функции цифрового мультиметра, но и то, как этими функциями пользоваться на примере широко распространенного мультиметра DT 830B.

Устройство мультиметра и правила работы с ним.

Простые цифровые мультиметры типа DT 830 и аналогичные им имеют на лицевой панели 3,5 разрядный семисегментный ЖК индикатор, поворотный переключатель пределов измерения и три гнезда для подключения щупов. Питание мультиметра осуществляется от батарейки типа «Крона» напряжением 9В. Для замены батарейки необходимо снять заднюю крышку прибора, при этом также открывается доступ к печатной плате мультиметра, на которой расположен, в том числе, предохранитель номиналом 200 мА.

Одно из гнезд для подключения щупов, а именно гнездо СОМ, задействовано всегда, при любом роде выполняемых измерений. Обычно к гнезду СОМ присоединяется щуп черного цвета. к гнезду VΩmA подключается щуп красного цвета при измерении постоянного и переменного напряжения, сопротивления и постоянного тока величиной до 200 мА. Для измерения постоянного тока величиной более 200 мА красный щуп из гнезда VΩmA необходимо вынуть и подключить его в гнездо 10А.

На лицевой панели мультиметра кроме того расположен восьми контактный разъем (сокетт) подключения транзисторов для измерения коэффициента усиления по тока h31э (или hFE). Причем измерить коэффициент усиления по току удается только у биполярных низкочастотных транзисторов малой и средней мощности. Так как в процессе обслуживания и ремонта оборудования КИП нет необходимости измерять коэффициент усиления транзисторов, то данный режим работы мультиметра рассматриваться не будет. Скажу лишь только, что к контакту Е разъема подключается эмиттер транзистора, к контакту В — база, к контакту С — коллектор, но перед этим необходимо, например, по справочнику определить структуру транзистора: p-n-p или n-p-n и выбрать соответствующую сторону разъема.

В режиме проверки целостности полупроводниковых диодов мультиметр генерирует небольшое испытательное напряжение и ток, которое и прикладывается к проверяемому диоду. Если диод исправен, то при подключении красного щупа (плюса) мультиметра к аноду, а черного щупа к катоду на дисплее высветиться значение падения напряжения на p-n переходе диода. Для кремниевых диодов это напряжение находиться в пределах 0,6…0,9 В. При обратной полярности подключения (красный щуп — катод, черный щуп — анод) на дисплее высветится единица, так как диод проводит ток только в одном направлении. При проверке диодов без выпаивания их из схемы ремонтируемого устройства имейте ввиду, что соединенные с диодом другие радиодетали могут исказить результат измерения. Поэтому желательно хотя бы один вывод диода отсоединять от схемы.

Отключение мультиметра по окончанию проведения измерений осуществляется путем установки поворотного переключателя в положение OFF.

При работе с мультиметром не прикасайтесь к оголенной части щупов, так как, во-первых, это может привести к поражению электрическим током (при измерении тока и напряжения) и, во-вторых, из-за относительно низкого электрического сопротивления тела человека может возрасти погрешность измерения, особенно при измерении больших сопротивлений.

Недорогие мультиметры DT 830B и им подобные можно применять только для измерений, производимых при наладке оборудования и поиске неисправностей. Их нельзя использовать при калибровке и уж тем более при поверке датчиков и другого оборудования КИП, так как точность измерения данных мультиметров недостаточна для этих целей и, кроме того, они не внесены в государственный реестр средств измерения. При поверке и калибровке оборудования следует использовать более точные мультиметры, например, отечественные приборы серии В7 или импортные мультиметры APPA, Fluke и аналогичные.

Всегда следите за степенью разряда батареи мультиметра, так как в случае сильного разряда батареи погрешность измерения прибора резко возрастает. При покупке мультиметра отдавайте предпочтение тем моделям, у которых есть индикатор разряда батареи. И меняйте батарею сразу же, как только загорится индикатор разряда батареи.

Выбирая между несколькими моделями мультиметров, следует отдавать предпочтение тем моделям, которые имеют более широкие пределы измерения (или большее количество поддиапазонов измерения) напряжения, тока и сопротивления и минимальную погрешностьизмерения. Дополнительный функционал приборов, такой как измерение температуры, емкости, встроенный генератор импульсов зачастую остается не востребованным, и делать упор на наличие этих функций при покупке мультиметра не стоит.

Если значение измеряемой величины вам не известно даже ориентировочно, то всегда начинайте измерения, установив максимально возможный предел измерения для данного рода измерений. Мультиметр, особенно недорогие модели, является не ремонтопригодным устройством (точнее дешевле купить новый прибор, чем ремонтировать вышедший из строя) поэтому при выполнении измерений будьте внимательны и следите за тем, в какие гнезда вставлены щупы и в каком положении находиться поворотный переключатель.

Измерение постоянного и переменного напряжения (режим вольтметра)

Изучение работы мультиметра начнем с режима измерения напряжения (режим вольтметра), так как для его измерения не требуется выполнять какие-либо переключения или отключения в цепи и технически оно реализуется наиболее просто.

Во-первых, необходимо определить какое напряжение вы собираетесь измерить — постоянное или переменное. Для этого внимательно изучите схемы электрические принципиальные данного щита или прибора, маркировочные бирки и кембрики на кабелях и проводах, маркировку клемм приборов и оборудования и обозначения на печатных платах прибора (если вы производите измерения внутри прибора, например, при его ремонте).

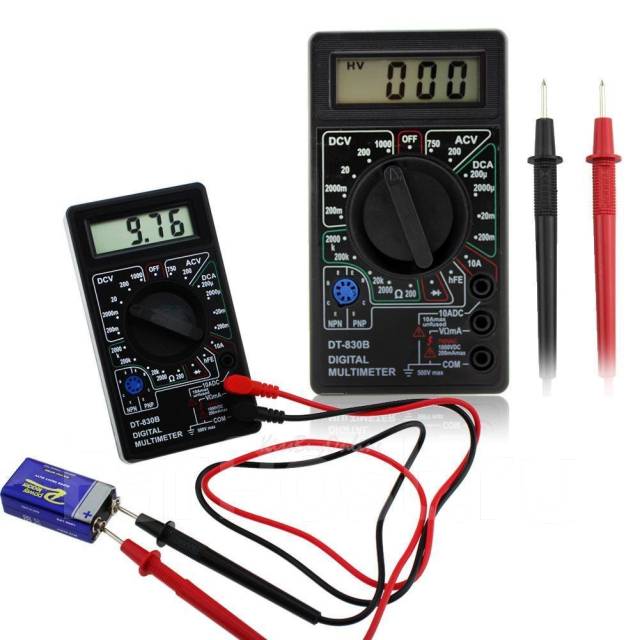

Для измерения постоянного напряжения (батарейки, аккумуляторы, выходы блоков питания постоянного тока, цепи питания большинства современных датчиков КИП, термоЭДС термопар) установите поворотный переключатель в положение DCV (или V=). Для измерения переменного напряжения (бытовая электрическая розетка, выходы источников бесперебойного питания 220В, осветительная сеть, цепи питания двигателей насосов, вентиляторов, трансформаторов и исполнительных механизмов) установите поворотный переключатель в положение ACV (или V~).

Во-вторых, после того как вы определили вид напряжения необходимо выбрать предел измерения. Если величина измеряемого напряжения не известна вам даже ориентировочно (например, у батарейки типа «Крона» постоянное напряжение 9В, а в бытовой розетке 220В переменного напряжения), то начинайте измерение с наибольшего предела измерения, уменьшая предел измерения до тех пор, пока измеренная величина не окажется максимально близка к пределу измерения, но при этом все еще будет меньше его. Например, для измерения постоянного напряжения вы установили предел 200В и при измерении напряжения получили значение равное 12,0В. Полученное значение напряжение 12В меньше следующего за 200В предела измерения мультиметра от 0 до 20В, а значит можно выбрать этот предел измерения. Измерив тоже самое напряжение 12,0В на пределе 20В вы получили более точное значение напряжения 11,98В.

И в-третьих, для измерения напряжения на участке электрической цепи подключать мультиметр следует параллельно участку цепи, на котором необходимо измерить напряжение. Никаких разрывов или отключений цепи при этом выполнять не надо.

При работе с мультиметром в режиме измерения напряжения необходимо помнить, что:

Измеряемое напряжение может быть опасно для жизни, поэтому при производстве измерений соблюдайте правила электробезопасности. Рекомендую освежить свои знания правил и пройти тест по электробезопасности. При измерении высоких напряжений на дисплее мультиметра высвечиваются символы HV (high voltage — высокое напряжение) предупреждающие о риске поражения электрическим током.
При измерении напряжения мультиметр подключается параллельно участку цепи, на котором необходимо измерить напряжение. При этом для подключения мультиметра не требуется разрывать измеряемую цепь.
Чем ближе измеренное значение к выбранному пределу измерения, тем точнее результат измерения.
Идеальный вольтметр имеет максимально большое активное и реактивное входное сопротивление, стремящееся к бесконечности.

При измерении напряжения важно правильно выбрать точку, относительно которой выполняются измерения. В цепях переменного тока измерения чаще всего выполняют относительно нулевого провода N, а в цепях постоянного тока — относительно общего провода, который также часто называют массой, шасси, землей, GND. Причем в цепях постоянного тока может быть несколько независимых и полностью гальванически развязанных между собой общих проводов, например GNDa (аналоговая «земля» аналоговой части схемы прибора) и GNDd (цифровая «земля» цифровой части прибора). В этом случае производить измерения в аналоговой части схемы прибора нужно относительно аналоговой земля GNDa, а в цифровой части схемы — относительно цифровой земли GNDd.

Следует помнить, что мультиметр DT 830B предназначен для измерения постоянного напряжения и переменного синусоидального напряжения с частотой от 45 до 450 Гц. Поэтому, для измерения напряжения (амплитуды) импульсов, напряжения высокой частоты, напряжения имеющего постоянную и переменную составляющую следует использовать осциллограф.

Если установить переключатель вида измерений мультиметра в положение измерения переменного напряжения и попробовать измерить постоянное напряжение, то мультиметр покажет нуль. Это связано с особенностями схемотехники цифрового мультиметра. Если же попытаться измерить переменное напряжение, установив переключатель в измерение постоянного напряжения, то мультиметр может выйти из строя. Коме того, мультиметром крайне не рекомендуется выполнять измерения переменного напряжения свыше 500В — с большой долей вероятности прибор может выйти из строя.

Измерение постоянного тока (режим амперметра)

Простые мультиметры типа DT 830В предназначены для измерения только постоянных токов, переменный ток этим мультиметром измерять нельзя. Поэтому подготовка мультиметра к измерениям сводиться к выбору поворотным переключателем нужного предела измерения. Начинать измерения следует с наибольшего предела измерения. Необходимо учитывать, что при измерении токов до 200 mA щупы прибора должны быть вставлены в гнезда COM и VΩmA, а при измерении токов от 200 mA и до 10 А, щуп из гнезда VΩmA необходимо переставить в гнездо 10А. Естественно, что при измерении токов свыше 200 mA поворотный переключатель должен быть установлен в положение 10А.

В случае если вы попытаетесь на пределе измерения 200 mA измерить больший ток, то это приведет к выходу из строя предохранителя внутри прибора. Менять вышедший из строя предохранитель нужно на аналогичный быстродействующий плавкий предохранитель номиналом 200 mA 250 V. Не устанавливайте вместо сгоревшего предохранителя восстановленный предохранитель (жучок), так как при следующем превышении измеряемого тока из строя выйдет уже сам мультиметр. Вход 10А предохранителем не защищен. Измерение больших токов старайтесь выполнять за максимально короткое время, не оставляйте прибор включенным в измерительную цепь длительное время при измерении больших токов – мультиметр может выйти из строя. Некоторые производители рекомендуют измерение токов свыше 5А не производить дольше 15 секунд.

Для измерения тока мультиметр в режиме амперметра включается в разрыв измеряемой цепи, последовательно. То есть для измерения тока в цепи вам потребуется эту цепь разорвать. Если подключить мультиметр в режиме измерения тока параллельно цепи (как вольтметр), то в лучшем случае это приведет к выходу из строя предохранителя, а в худшем случае самого мультиметра.

При работе с мультиметром в режиме измерения тока необходимо помнить, что:

Величина измеряемого тока может быть опасна для жизни, поэтому при производстве измерений соблюдайте правила электробезопасности. Не прикасайтесь к оголенным металлическим частям электрической схемы и мультиметра.
Идеальный амперметр (мультиметр в режиме измерения тока) имеет минимально возможное активное и реактивное входное сопротивление, стремящееся к нулю. В том случае если сопротивление амперметра будет велико, это сопротивление будет внесено в измеряемую цепь (так как амперметр подключается последовательно), что, в соответствии с законом Ома, приведет к уменьшению тока в цепи, и получению недостоверных показаний. Из-за того, что входное сопротивление мультиметра DT 830B не равно нулю падение напряжения на нем при измерении тока может достигать 200 mV.

Более дорогие мультиметры позволяют измерять не только постоянный, но и переменный ток. Но и в этом случае для измерения тока мультиметр включается в разрыв цепи. Для того, чтобы измерить значение переменного тока в цепи, не разрывая эту цепь, можно воспользоваться специальными токоизмерительными клещами. Такие клещи особенно удобны при измерении больших переменных токов (цепи питания двигателей насосов и т. п.).

Если в процессе эксплуатации датчиков КИП вам необходимо часто контролировать значение их выходного тока, то подключение этих датчиков к вторичным цепям лучше всего выполнять через специальные клеммные колодки с разъединителями. В этом случае для измерения выходного тока датчика подключаем амперметр к входной и выходной клеммам колодки, после чего откидываем разъединитель и производим измерение выходного тока датчика. После того как измерения завершены ставим разъединитель на место и отсоединяем амперметр.

В некоторых случаях измерение тока в цепи выполняют косвенным методом, путем измерения вольтметром падения напряжения на образцовом сопротивлении («катушке»), включенном последовательно с нагрузочным сопротивлением в контур с измеряемым током. Так при значении образцового сопротивления 1 Ом и токе в контуре (цепи) 4 мА падение напряжения на этом сопротивлении в соответствии с законом Ома будет равно 4 мВ, а при токе 20 мА – 20 мВ. Такой метод измерения выходного тока часто используется при поверке или калибровке датчиков и приборов КИП.

Образцовые сопротивления могут иметь различное сопротивление: от сотых долей Ома до нескольких тысяч Ом. Рабочее положение образцового сопротивления вертикальное, так как внутрь корпуса некоторых типов образцовых сопротивлений заливается масло. Вольтметр (миливольтметр) подключается к клеммам U1 и U2 образцового сопротивления, а клеммы I1 и I2 включаются в разрыв контролируемого токового контура. Имейте ввиду, что для образцовых сопротивлений регламентирован максимальный ток, который через них можно пропускать. Величина этого тока указана на шильдике образцового сопротивления или в его паспорте.

Измерение электрического сопротивления (режим омметра)

Омметр используют для измерения сопротивления электрической цепи, сопротивления резисторов и проверки целостности соединительных проводов. Омметром мультиметра можно измерять только активное сопротивление, реактивное сопротивление емкостей и индуктивностей переменному току измерить омметром нельзя. В отличие от режимов измерения тока и напряжения, начинать измерения омметром можно как с самого меньшего предела, так и с самого большого предела измерения. Даже в случае значительной «перегрузки» прибор не выйдет из строя.

При измерениях сопротивления мультиметр подключается параллельно участку цепи, сопротивление которого необходимо определить. При этом данная цепь должна быть полностью обесточена и в ней не должен протекать электрический ток. Иначе мультиметр выйдет из строя.

При работе с мультиметром в режиме измерения сопротивления необходимо помнить, что:

Электрическая цепь, сопротивление которой требуется измерить омметром должна быть полностью обесточена.
Чем ближе измеренное значение к выбранному пределу измерения, тем точнее результат измерения. При индикации на дисплее символа «1» (перегрузка) необходимо переключиться на больший предел измерений.
При измерении малых сопротивлений необходимо учитывать сопротивление щупов.
При измерении больших значений сопротивлений (МОм — миллионы Ом) возможно длительное установление показаний — постепенный медленный рост показаний до их номинального значения.

Исправность омметра проверяется замыканием щупов друг с другом. В этом случае прибор должен выдать показания близкие к нулю. Если при замыкании щупов мультиметр не показывает точного нуля (это может произойти из-за применения не родных щупов, разряда батарейки и т.п.) необходимо делать поправку к измеренному значению на величину ухода нуля.

В качестве источника питания для цифрового мультиметра лучше использовать щелочную (алкалиновую) девяти вольтовую батарейку типа «Крона». Применение дешевых солевых батареек негативно сказывается на точности измерения мультиметра, особенно у более продвинутых моделей с подсветкой дисплея и при использовании мультиметра при низких температурах. Кроме того, если севшую солевую батарейку вовремя не поменять, то она может разгерметизироваться и вытекший электролит может повредить мультиметр.

Наиболее распространенной причиной выхода мультиметра из строя является установка поворотного переключателя выбора режима измерения не в то положение. Этому способствует и плохо читаемая, особенно в условиях плохой видимости, метка указателя на поворотном переключателя. Рекомендую выделить эту метку контрастным цветом, например, каплей белой краски.

Еще одной частой, но не такой фатальной неисправностью мультиметра является обрыв повода щупов с месте их крепления (пайки) к жалу щупа. Происходит это из-за того, что при выполнении измерений щупы часто проворачиваются относительно своей оси, соединительный же провод при этом остается неподвижным. В результате постоянного скручивания и раскручивания медная жила соединительного провода рвется в месте пайки. Чтобы этого не происходило, достаточно зафиксировать соединительный провод относительно самого щупа, например, с помощью изоляционной ленты или термоусадочной трубки как это показано на фотографии.

Если же вы все же решите заменить вышедшие из строя щупы новыми, более качественными, то имейте ввиду, что в этом случае, ноль омметра мультиметра может «уйти» из-за изменения сопротивления проводов щупов.

При выполнении измерений мультиметром внутри оборудования КИП с навесным монтажом радиодеталей на жала щупов рекомендуется надеть отрезки ПВХ трубочек (кембриков) или термоусадочной трубки. Это необходимо для исключения случайного касания жалом щупа нескольких точек схемы с разными потенциалами (например, контактной площадки и вывода рядом стоящего радиоэлектронного компонента) в результате чего может произойти короткое замыкание. В случае использования изолирующих трубочек оголенными оставляют только самые кончики щупов (их конусную заостренную часть).

Если у вас остались вопросы по применению цифровых мультиметров вы можете задать их в комментариях внизу страницы. Так же вы можете проверить свои знания ответив на вопросы .

Для того чтобы прозвонить провода автомобильной проводки обязательно нужно знать, как пользоваться мультиметром. Необходим и сам мультиметр: цифровой или аналоговый, – неважно. Цифровой отличается от аналогового только способом индикации. У первого результат измерения показывается на ЖК-дисплее у второго при помощи стрелочного индикатора.

Что такое мультиметр

Мультиметром называют электроизмерительный прибор, позволяющий измерять несколько параметров. Их минимальный набор:

То есть это устройство в одном корпусе содержит несколько приборов. Его название происходит от английского multimeter, что дословно можно перевести как «множественный измеритель». Ранее этот комбинированный прибор у нас назывался тестером или авометром. Последнее название – сокращение от слова ампервольтомметр, на мой взгляд, лучше всего отражает сущность устройства. Итак, это устройство обычно объединяет в себе вольтметр, амперметр и омметр. Буквы DT в названии мультиметра это сокращение от Digital Tester, что означает цифровой тестер. Значит мультиметр, название которого начинается с DT, будет оснащен цифровым дисплеем. Принцип работы со всеми цифровыми тестерами одинаков. Поэтому если вы освоите, например, DT 832, вы будете знать, как пользоваться мультиметром с любым обозначением, начинающимся с DT. Ниже мы рассмотрим, как пользоваться мультиметром.

Применение прибора

Проверка электрооборудования авто невозможна без знания того, как пользоваться мультиметром. Для этого будет рассмотрена на примере доступного по цене, а в эксплуатации похожего на своих китайских собратьев, мультиметра DT 832. Он обладает точностью измерения достаточной для ремонта электрооборудования автомобиля. А розничная цена его обычно не превышает 100 р. Он имеет 3 гнезда для подключения щупов:

нижнее – общее;
верхнее – для измерения силы тока;
среднее – для измерения напряжения и сопротивления.

Чтобы измерить любой из вышеперечисленных параметров, нужно подключить к прибору два вывода со щупами. Один к общему гнезду, другой к гнезду для измерения соответствующей величины. После этого переключателем режимов работы выбрать нужный режим, и проверить величину параметра. Щуп общего провода оснастите зажимом. Операция эта нехитрая крокодил просто надевается на щуп, если он плохо держится, сдавите его надевающуюся часть пассатижами чтобы она сидела плотнее.

Вот что нужно сделать, чтобы прозвонить и узнать, не замыкают ли провода на массу авто. Подключить провода со щупами к нижнему и среднему гнезду. Переключателем рода работы выбрать режим измерения сопротивления не более 200 Ом, обозначенный Ω 200.

Обесточить цепь, которую нужно прозвонить и отключить ее от потребителей (если это лампочки, то можно просто вынуть их из патронов). Обеспечьте контакт одного щупа с массой авто, а другого поочередно с проводниками, которые нужно проверить. Припаяйте к одному щупу иглу и прокалывайте ей изоляцию проводов. Если прибор покажет сопротивление от нуля до нескольких Ом, значит у провода есть контакт с массой. В этом же режиме можно проверить наличие или отсутствие обрыва провода. Для этого нужно щупы присоединить к его концам. В таком случае при отсутствии обрыва индикатор должен показать 0, показание в несколько десятков Ом будет свидетельствовать о наличие надлома или плохого контакта в разъеме на этом участке проводки. При обрыве показания прибора будут такими же, как с разомкнутыми щупами. Для уточнения того что должен показать прибор, если исследуемый участок цепи цел, перед исследованием замкните щупы и посмотрите на индикатор.

Если вы пользуетесь мультиметром в режиме омметра, для того чтобы прозвонить проводку авто, полярность подключения щупов соблюдать не нужно.

Измерения напряжения

Прибор имеет высоковольтные диапазоны измерения напряжения, но для ремонта электрооборудования авто они не пригодятся. А высоковольтные провода проверяют только на отсутствие внутренних обрывов омметром. Остальные высоковольтные элементы электрооборудования авто тоже не проверяются вольтметром. Из них при помощи DT 832 можно проверить только резистор в бегунке распределителя зажигания, но и его следует проверять в режиме омметра.

Для измерения напряжения щупы подключить к нижнему и среднему гнезду на лицевой стороне прибора. Переключателем, находящимся там же, выбрать режим измерения постоянного напряжения до 20 V (V ─ 20). Обеспечить контакт щупа общего провода DT 832 с массой авто, а другого щупа с участком проводки, где нужно провести измерения. Считать показания с дисплея.

Высоковольтные диапазоны измерения переменного напряжения пригодятся вам для того, чтобы прозвонить проводку в квартире.

Измерение силы тока

Сила тока потребляемая каким-либо электрическим устройством авто. Разъедините цепь питания электроприбора. Щупы к DT 832 подключите к нижнему и верхнему гнезду. Переключатель режимов установите в положение измерения силы тока на ток несколько больший, чем может потреблять устройство. Если потребитель не маломощный, это будет режим А 10. В разрыв питания подключите DT 832. Общий провод тестера подключите к проводу, идущему от потребителя. Щуп, подключенный к верхнему гнезду тестера, соедините с проводом, подающим питание. Когда потребитель выключен, тестер покажет вам ток утечки электроприбора. Включив его, на дисплее вы увидите потребляемый им ток.

Для измерения напряжения вход измерительного прибора подключается параллельно бортовой сети автомобиля. Для измерения же силы тока вход тестера следует подключать только в разрыв питания или массы электроприбора. Так как подключение мультиметра в режиме амперметра параллельно бортовой сети автомобиля приведет к короткому замыканию с неприятными последствиями вплоть до выхода прибора из строя. Не пытайтесь также замерять ток, потребляемый стартером. Так как он в десятки раз больше допустимого для этого прибора. Результатом будет выход прибора из строя.

Для чего измеряют напряжение и ток

Перед использованием прибора прочитайте данную инструкцию. Неправильное понимание или использование этого руководства может привести к серьезным травмам.

Основная характеристика

Приборы типа М-83 – это серия компактных, карманного размера (3 ½) электрических мультиметров, предназначенных для измерения DC и AC напряжения, DC тока, сопротивления и диодов. Некоторые из них так же используются для измерения температуры, hFE и продолжительности издаваемого звука или просто в качестве генератора. Данные приборы М-83 снабжены полной защитой от напряжения, это идеальные инструменты для употребления в лабораториях, мастерских/цехах или домашнем употреблении.

Описание передней панели

Функция и область применения выключателя. Выключатель используется для выбора нужной функции и области действия, а также для того, чтобы включить прибор. Чтобы батарейка прослужила как можно дольше, нужно, чтобы выключатель находился в позиции «OFF», когда прибор не используется.

Дисплей 3 ½ цифр, 7 сегментов, 0,5 высота LCD

«Обычное» (СОМ) отделение Вставьте черный (негативный) конец провода в соединитель (№3 «СОМ»)

V m ACx отделение Это соединитель (№4) для красного (позитивного) конца провода для всего напряжения, сопротивления и тока (кроме 10А), т.е. для их измерения.

«10А» отделение Соединитель с красным концом провода для измерения 10А.

ИНСТРУКЦИЯ ПО УПРАВЛЕНИЮ

Предупреждение.

Чтобы избежать поражения электрическим током или повреждения инструмента, не пытайтесь измерить напряжение, величина которого может превышать 500 вольт.
Прежде чем использовать инструмент проверьте по отдельности все части прибора (например провода, соединители и т.д.

Измерение DC напряжения.

Соедините красный конец провода с «V Ω mA» отделением, черный с «СОМ».
Установите выключатель на желаемой DCV позиции; если измеряемое напряжение заранее неизвестно, поставьте выключатель на высший предел и понижайте его до удовлетворительных показаний прибора.
Соедините провода с измеряемым механизмом, прибором или цепью.
Включите прибор и величина/значение напряжения появится на электронном дисплее наряду с полярностью напряжения.

Измерение АС напряжения.

Красный провод «V Ω mA», черный с «СОМ» (для измерений между 220 mA и 10 А соедините красный провод с 10 А отделением).
Установите переключатель на выбранную DCA позицию.
Откройте измеряемую цепь и соедините проводки последовательно с нагрузкой внутри.
Прочитайте показания тока на дисплее.

Измерение Transistor hFE.

Установите выключатель в позизию hFE.
Определите, является ли транзистор PNP или NPN типа и вмещает ли он излучатель, базу и соединительные провода. Вставьте провода в нужные отверстия патрона hFE на передней панели.
Счетчик покажет приблизительное значение hFE при условии, что основной ток составляет 10 mA и V ce 2.8V.

Измерение температуры.

Соедините термоэлектрический элемент типа К с «V Ω mA» и «СОМ» отделениями.
Установите переключатель в позицию «ТЕМР»

Измерение комнатной температуры.

М-835 может быть использован для измерения комнатной температуры (от 0°С до 35°С) без термоэлектрического элемента. Просто поставьте переключатель в позицию RT и текущая комнатная температура высветится на дисплее.

Измерение емкостного сопротивления.

Поставьте функциональный переключатель в используемую F позицию.
Соедините тестируемый конденсатор с «V Ω mAСх» отделением и «СОМ».

Проверка звука.

Соедините красный конец провода с «V Ω mA», черный с «СОМ»
Установите переключатель в позицию «звук».
Соедините провода с двумя точками измеряемой цепи. Если сопротивление окажется ниже 100Ω, то прозвучит звуковой сигнал.

Измерение частоты.

Установите переключатель в положение «|_|¬»
Тестируемый сигнал (50 Hz для М-835…) появится между «V Ω mA» и «СОМ» отделителями, мощность напряжения приблизительно 5V р-р с 50КОм полного сопротивления.

Замена батарейки и предохранителя.

Предохранитель редко нуждается в замене, и почти всегда перегорает по ошибке механика. Если на дисплее появляется символ батарейка, то нужно заменить её. Для того, чтобы заменить батарейку или предохранитель (200 mA/250V) нужно отвинтить два винтика в основании инструмента, далее просто замените старую батарейку на новую. Будьте осторожны, не перепутайте полярность.

Осторожно. Перед попыткой открыть основание инструмента отсоедините провода от цепей во избежание поражения электрическим током.

Мультиметр DT-830B — прибор китайского производства, которым пользуются многие. Тем, кто постоянно имеет дело с электроникой, не обойтись без подобной техники. В настоящей статье рассказывается о том, что такое мультиметр DT-830B. Инструкция с подробным описанием прибора позволяет использовать его даже новичкам.

Выпускается много моделей, отличающихся по качеству, точности и функциональности.

Прибор предназначен для следующих основных измерений:

значений электрического тока;
напряжения между 2 точками в электрической цепи;
сопротивления.

Кроме того, мультиметр DT-830B и другие близкие модели могут выполнить множество дополнительных операций:

прозвонить схему при сопротивлении ниже 50 Ом со звуковой сигнализацией;
протестировать полупроводниковый диод на целостность и определить его прямое напряжение;
проверить полупроводниковый транзистор;
измерить и индуктивность;
измерить температуру с помощью термопары;
определить частоту гармонического сигнала.

Как устроен мультиметр?

Циферблат показывает измеряемые значения в виде чисел на пластмассовом или стеклянном дисплее.
Переключатель обеспечивает изменение функций прибора, а также переключение диапазонов. В нерабочем состоянии он устанавливается в положение «Выкл».
Гнезда (разъемы) в корпусе для установки щупов. Главное, с надписью СОМ и отрицательной полярностью, имеет общее назначение. В него вставляется щуп с черным проводом. Следующее, отмеченное VΩmA, имеет положительную полярность с красным щупом.
Тестовые гибкие провода красного и черного цвета с клещами.
Панель для контроля транзисторов.

Мультиметр DT-830B: инструкция с подробным описанием режимов измерения

Не всем понятно, как измерять необходимые параметры прибором. Когда используется мультиметр DT-830B, инструкция по эксплуатации должна точно выполняться. В противном случае устройство может перегореть.

1. Измерение сопротивления

Функция необходима, когда требуется провести электропроводку в квартире или найти обрыв в домашней сети. Не все знают, как в таком случае пользоваться мультиметром, а надо всего лишь установить переключатель в сектор измерения сопротивления на соответствующий диапазон измерений. В приборе есть звуковая сигнализация о том, что цепь замкнута. Если сигнала нет, это означает, что где-то есть разрыв или величина сопротивления цепи выше 50 Ом.

Диапазон минимальных сопротивлений (до 200 Ом) называется коротким замыканием. Если соединить между собой красный и черный щуп, прибор должен показать величину, близкую к нулю.

Мультиметр DT-830B китайского производства имеет следующие особенности при сопротивлений:

Высокая погрешность показаний.
При измерении маленьких сопротивлений из показаний следует вычитать значение, получаемое на контакте щупов. Для этого их предварительно замыкают. На остальных диапазонах сектора погрешность снижается.

2. Как измерить напряжение постоянного тока

Прибор переключается в сектор DCV, разделенный на 5 диапазонов. Переключатель устанавливается в заведомо больший интервал значений. При измерении напряжения с питанием от аккумулятора 3 В или 12 В можно ставить сектор в положение «20». На большую величину ставить не следует, поскольку увеличится погрешность показаний, а при меньшей прибор может перегореть. При грубых замерах, если нужна точность всего до 1 В, мультиметр можно сразу устанавливать в положение «500». Аналогично делают, когда измеряемое напряжение неизвестно по величине. После можно постепенно переключать диапазон на меньшие значения. О самом верхнем уровне измерений сигнализирует предупреждение «HV», которое загорается в левом верхнем углу. Большие значения напряжения требуют соблюдения осторожности в работе с прибором, хотя как вольтметр из мультиметра DT-830B он надежней, чем амперметр или омметр.

Соблюдение полярности щупов для цифрового прибора необязательно. Если она не совпадет, на величину показаний это не повлияет, а слева на экране загорается знак «-«.

3. Как измерить напряжение переменного тока

Установка в секторе ACV выполняется так же, как и в DCV. 220-380 В может привести к выходу прибора из строя при неправильном подключении.

4. Измерение величины постоянного тока

Малые токи для электронных схем измеряются в секторе DCA. В этих положениях переключателя недопустимо измерение напряжения. В этом случае произойдет короткое замыкание.

Для измерения величины тока до 10 А служит третье гнездо, в которое следует переставить красный щуп. Показания можно снимать всего несколько секунд. Обычно амперметром измеряют ток электроприборов. Пользоваться прибором в этом случае следует осторожно и когда измерения действительно необходимы.

5. Контроль исправности диодов

В обратном направлении на диоде прибор должен показывать бесконечность (единица слева). В прямом направлении напряжение на переходе составляет 400-700 mV.

На этом секторе также можно проверить исправность транзистора. Если его представить как два встречно включенные диода, надо каждый переход проверить на пробой. Для этого выясняется, где находится база. Для типа pnp надо плюсовым щупом найти такой вывод (база), чтобы минусовой щуп показывал бесконечность на двух остальных (эмиттер и коллектор). Если транзистор имеет тип npn, база находится минусовым щупом. Чтобы найти эмиттер, надо измерить сопротивление его перехода, которое всегда больше, чем коллекторный. Для исправного элемента оно должно находиться в диапазоне 500-1200 Ом.

Диджитал мультиметр как пользоваться

Мультиметр DT-830B – прибор китайского производства, которым пользуются многие. Тем, кто постоянно имеет дело с электроникой, не обойтись без подобной техники. В настоящей статье рассказывается о том, что такое мультиметр DT-830B. Инструкция с подробным описанием прибора позволяет использовать его даже новичкам.

Выпускается много моделей, отличающихся по качеству, точности и функциональности.

Прибор предназначен для следующих основных измерений:

значений электрического тока;
напряжения между 2 точками в электрической цепи;
сопротивления.

Кроме того, мультиметр DT-830B и другие близкие модели могут выполнить множество дополнительных операций:

прозвонить схему при сопротивлении ниже 50 Ом со звуковой сигнализацией;
протестировать полупроводниковый диод на целостность и определить его прямое напряжение;
проверить полупроводниковый транзистор;
измерить электрическую емкость и индуктивность;
измерить температуру с помощью термопары;
определить частоту гармонического сигнала.

Как устроен мультиметр?

Циферблат показывает измеряемые значения в виде чисел на пластмассовом или стеклянном дисплее.
Переключатель обеспечивает изменение функций прибора, а также переключение диапазонов. В нерабочем состоянии он устанавливается в положение «Выкл».
Гнезда (разъемы) в корпусе для установки щупов. Главное, с надписью СОМ и отрицательной полярностью, имеет общее назначение. В него вставляется щуп с черным проводом. Следующее, отмеченное VΩmA, имеет положительную полярность с красным щупом.
Тестовые гибкие провода красного и черного цвета с клещами.
Панель для контроля транзисторов.

Мультиметр DT-830B: инструкция с подробным описанием режимов измерения

1. Измерение сопротивления

Мультиметр DT-830B китайского производства имеет следующие особенности при измерении электрических сопротивлений:

Высокая погрешность показаний.
При измерении маленьких сопротивлений из показаний следует вычитать значение, получаемое на контакте щупов. Для этого их предварительно замыкают. На остальных диапазонах сектора погрешность снижается.

2. Как измерить напряжение постоянного тока

3. Как измерить напряжение переменного тока

Установка в секторе ACV выполняется так же, как и в DCV. Высокое напряжение 220-380 В может привести к выходу прибора из строя при неправильном подключении.

4. Измерение величины постоянного тока

5. Контроль исправности диодов

Прозвонив переходы мультиметром в прямом и обратном направлениях, можно определить, исправный транзистор или нет.

6. Сектор hFE

Прибором можно определить коэффициент усиления по току h31-транзистора. Для этого достаточно вставить его 3 вывода в соответствующие гнезда панельки. На дисплее сразу появится значение «h31». Для получения правильных результатов необходимо различать типы pnp (правая сторона панельки) и npn (левая сторона).

7. Возможности совершенствования прибора

На мультиметр DT-830B инструкция предусматривает определенное количество функций. Модели отличаются друг от друга незначительно, и при желании можно усовершенствовать любую, например, добавить измерение емкости конденсатора, температуры и всех остальных дополнительных функций, перечисленных ранее.

Описание мультиметра DT-830B в рекламах и отзывах вполне соответствует действительности.

Мультиметр DT-830B: схема и ремонт

Для недорогого малогабаритного прибора чаще всего применяется микросхема ICL7106.

При измерении напряжения сигнал поступает с переключателя через резистор R17 на вход 31 микросхемы. Когда производится измерение переменного напряжения, происходит его выпрямление через диод D1, после чего по цепочке сигнал также проходит к выводу 32 микросхемы.

Измеряемый постоянный ток создает падение напряжения на резисторах, после чего сигнал также подается на вход 32. Защита микросхемы производится предохранителем на 0,2 А, установленным на входе.

Прибор часто выходит из строя при потере контактов и при неправильном включении. Прежде всего проверяется и меняется предохранитель.

Прибор надежно работает при измерении напряжения, поскольку хорошо защищен на входе от перегрузок. Сбои могут произойти при измерении сопротивления или тока.

Сгоревшие резисторы можно определить визуально, а диоды и транзисторы проверить с помощью способов, приведенных ранее. Производится проверка на отсутствие обрывов и надежность контактов.

При ремонте прибора сначала проверяется подача питания. Затем проверяется исправность микросхемы. Она должна быть работоспособной, если напряжение на выводе 30 составляет 3 В, а между питанием и общим выводом микросхемы нет пробоя.

При разборке не следует терять шарики переключателя, без которых не будет его надежной фиксации.

Когда менять батарейку?

Питание прибора меняется в случаях исчезновения цифр на дисплее и отклонения результатов измерений от приблизительных известных значений. На экране появляется изображение батарейки. Для ее замены нужно снять заднюю крышку, удалить старый и установить новый элемент.

Пользование мультиметром DT-830B очень удобное: батарейка меняется легко и очень редко. Только нужно работать с ним очень внимательно. Прибор можно легко сжечь при неправильном применении.

Отзывы о приборе

О таком устройстве, как цифровой мультиметр DT-830B, отзывы в основном положительные. Он неприхотлив, многофункционален, а батарейка держится годами. Всех устраивает низкая цена прибора. Замечания появляются только по мелочам.

Щупы следует заменить, поскольку они довольно быстро выходят из строя. Сопротивление у них близкое к стандартному и составляет 0,5 Ом.

Заключение

Мультиметр DT-830B является универсальным прибором, необходимым для домашнего мастера и для профессионала. Он имеет много важных функций и недорого стоит. Для успешного использования необходимо подробно изучить, что такое мультиметр DT-830B. Инструкция по эксплуатации должна строго соблюдаться, чтобы не возникало ошибок, приводящих к выходу прибора из строя.

Всем привет! Думаю, многие автомобилисты и просто электрики согласятся, что наличие мультиметра очень помогает в повседневной жизни. Он может пригодиться в быту и при обслуживании или ремонте транспортного средства. Потому сегодня поговорим немного о том, как пользоваться мультиметром и делать это правильно.

Можете называть устройство тестером, мультиметром (МТМ) или цешкой. Хотя тестер и МТМ не совсем одно и то же. Но предлагаю не зацикливаться на обозначениях, а просто поговорить на актуальную тему.

С помощью таких устройств можно проверить параметры напряжения, работу электрического оборудования, сделать замеры тока и сопротивления. Вообще МТМ являются многофункциональными устройствами, и должны находиться в автомобиле каждого водителя.

Знакомство с устройством

Для начала предлагаю поговорить про сами мультиметры как электронные устройства. Далее будет представлена подробная инструкция для начинающих или, как это принято говорить, для чайников.

Посмотрим на переднюю панель устройства для измерений показателей в машине и дома. Обычно на лицевой части указано несколько значений. А именно:

OFF. Здесь все понятно. Прибор находится в выключенном состоянии;
ACV. Такое обозначение указывает на переменное напряжение;
Значок Ω означает тут сопротивление;
DCA является постоянным током;
Завершает все DCV или постоянное напряжение;
3 разъема с соответствующими указателями;
Непосредственно сам циферблат или электронное табло.

Что касается 3 разъемов. Через них подключаются щупы. Набор с клещами идет в комплекте к МТМ, потому тут все должно быть понятно.

Есть одно замечание относительно того, как и когда подключать те или иные щупы к тестеру. Есть черный провод, который неизменно всегда идет в гнездо, которое обозначено символами COM.

А вот с красным ситуация более сложная. Все зависит от того, какие именно измерения своим цифровым мультиметром вы собираетесь проводить. Когда делаются замеры напряжения в электросети, сопротивления или силы тока номиналом до 200 мА, тогда вам нужен только выход VmA. Если же величина превышает 200 мА, тогда подключайтесь красным щупом к 10 ADC.

Думаю, с этим разобрались. Если сделать все наоборот, долго пользоваться тестером вам не удастся. Причиной тому станет сгоревший предохранитель. Как и в случае с предохранителем прикуривателя в авто, здесь также применяются плавкие элементы.

Аналоговые МТМ

Большинство автомобилистов и электриков отдают предпочтение цифровым мультиметрам. Это современные устройства с широкими функциональными возможностями.

Но на рынке также присутствуют устаревшие приборы. Их называют аналоговыми или стрелочными. Кому как удобнее. Но вот их характеристики и эффективность значительно уступают цифровым решениям. Пользоваться стрелочным тестером не лучший вариант, поскольку у шкалы больше погрешность.

Да и в целом пользоваться подобными аппаратами не особо удобно. Лучше сразу переходить на цифровые приборы хорошего качества.

К таковым я бы отнес следующие модели:

DT830;
DT832;
DT838;
Ресанта DT 181;
Ресанта DT 182;
ДТ9205а;
Ермак;
Mastech и пр.

Хотя не буду скрывать, что некоторые продолжают пользоваться цифровыми тестерами. Вероятно, они у них давно в наборе инструментов , либо просто автомобилист не хочет тратить деньги на цифровой аппарат, поскольку его полностью устраивает его стрелочный мультиметр.

Инструкция по использованию

Теперь немного подробнее расскажу вам о том, как своими руками воспользоваться мультиметром цифрового типа, чтобы сделать разные замеры параметров.

В нашем материале будет рассмотрено измерение:

Чтобы все было более понятно, про каждую процедуру поведаю отдельно. Если вам есть чем дополнить эту инструкцию, обязательно пишите в комментариях.

Напряжение

Измерить напряжение самостоятельно не сложно. Но подробная инструкция на такой случай точно не помешает.

Последовательность ваших действий будет такая:

Переведите переключатель в соответствующее положение;
В сети, где имеется переменное напряжение, стрелка должна располагаться в зоне ACV;
Щупы МТМ идут в гнезда СОМ и VΩmA;
Теперь выставляйте подходящий примерный диапазон;
Если сомневаетесь, переводите в максимальное значение;
Когда на табло появится цифра, можно отрегулировать положение;
Если это сеть с постоянным напряжением, МТМ применяется так же;
Но во втором случае переключатель лучше поставить в положение 20 В;
Щупы к цепям следует подключать строго параллельно.

Вы наглядно можете видеть, что ничего сложного в этой процедуре нет. А потому вы с легкостью своими руками сможете измерять напряжение, которое сейчас наблюдается в электросети. Как переменное, так и постоянное.

Тут главное не касаться голыми руками к щупу, поскольку он будет находиться под воздействием тока.

Сила тока

Для определения параметров тока первым шагом является ответ на вопрос о том, какой именно ток идет по проводке. Он бывает переменным и постоянным.

Далее вы смотрите по оборудованию или прибору, какое ориентировочное значение тут может быть. Измеряется показатель в Амперах, то есть обозначается буквой А.

В зависимости от параметров примерного напряжения, красный щуп идет в соответствующее гнездо Ω;
Сначала щуп лучше поставить туда, где токовое значение выше;
Если на табло увидите меньшее значение, можно переключиться;
При необходимости уменьшите диапазон измерения;
Когда МТМ используется в роли амперметра, подключение к цепи происходит последовательно.

И тут, как видите, можно легко справиться самостоятельно. Задача по замерам силы тока выполнена. Потому переходим к следующему пункту.

Сопротивление

Самым простым и безопасным мероприятием с применением МТМ является замеры сопротивления.

Тут действуйте следующим образом:

Переключатель ставится в любое положение в зоне ;
Выбирается подходящий диапазон измерений;
Перед операцией отключается питание в сети обязательно;
Иначе тестер не покажет правильное значение;
Если видите цифру 1 на табло, либо значения Over и Ol, тогда следует выставить более высокий диапазон;
В противном случае произойдет перегрузка;
При появлении 0 тестер переводится в меньший диапазон.

Соблюдение этих простых правил и последовательности в ваших действиях позволит быстро и без особых проблем сделать все необходимые процедуры по измерению сопротивлений.

Хорошая функция мультиметра, которая часто выручает при ремонте домашней бытовой техники. Я, к примеру, недавно починил жене утюг. И тестер оказался крайне полезным в этой работе.

Прозвонка

Я вам ничего не говорил о задней панели мультиметра. Хотя там находится еще несколько функций. Они в основном предназначены для радиотехников, которые профессионально занимаются своей работой. Для задач в домашних условиях или при ремонте авто они не понадобятся.

За исключением одного режима. Его называют режимом прозвонки. Предназначен он для поиска обрывов в электроцепи. Для этого цепь нужно прозвонить. Когда она замкнута, то есть обрыв отсутствует, тогда появляется звуковой сигнал. Если же обрыв есть, тогда звуков никаких не возникнет. Это означает, что вы нашли проблемный участок.

Для проверки нужно разместить два щупа с двух сторон прозваниваемой цепи. Это позволяет отыскать даже незначительный обрыв на протяженной электроцепи.

Но и тут есть важная особенность. Когда вы соберетесь прозванивать цепь, обязательно убедитесь, что электричество выключено. То есть сначала выключается автомат на распределительном щитке, а уже затем делается прозвонка. Так же и при ремонте автомобиля. Нужно выключить мотор и снять минусовую клемму с аккумулятора .

Чем смог, постарался помочь. С вас комментарии и вопросы. Дополнительно можете посмотреть наглядное видео.

Думаю, каждый при желании легко разберется в работе любого современного мультиметра цифрового типа. К тому же, производитель всегда прилагает подробную инструкцию к прибору. Потому работу с устройством всегда нужно начинать с изучения руководства по эксплуатации.

Спасибо всем вам за внимание! Подписывайтесь, оставляйте свои комментарии и задавайте актуальные вопросы!

(3 оценок, среднее: 5,00 из 5)

Понравилась статья?

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Мультиметр — это один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители ремонтирующие домашнюю проводку и электроприборы. Без него любой электрик чувствует себя как без рук. Раньше для измерения напряжения, тока, сопротивления требовалось три разных инструмента. Сейчас все это можно замерить с помощью одного универсального девайса. Пользоваться цифровым мультиметром очень легко.

Основные два правила которые нужно запомнить:

⚡куда правильно подключать измерительные щупы
⚡в какое положение устанавливать переключатель для замеров разных величин

Мультиметр внешний вид и разъемы

На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.

Что означают данные надписи:

OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
ACV — измерение переменного U
DCV — измерение постоянного U
DCA — измерение постоянного тока
Ω — замер сопротивления
hFE — замер характеристик транзисторов
значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Большинство выходов из строя прибора как раз связано с неправильным выбором положения переключателя.

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.

Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа. Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор.

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на АлиЭкспресс здесь.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

ВНИМАНИЕ: при замерах напряжения в обязательном порядке проверяйте, что шкала мультиметра выставлена правильно. Если начать замерять напряжение при включенном положении переключателя DCA, т.е на замер тока, то легко можно создать короткое замыкание непосредственно у себя в руках!

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Будьте внимательны! При измерении тока, если Вы не знаете, примерно в каких пределах будет сила тока, лучше начать измерения, вставив щуп в разъем 10ADC, иначе замеряя ток более 200мА на разъеме VΩmA, можно легко спалить внутренний предохранитель.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.

При замерах сопротивления не касайтесь пальцами оголенных частей щупов — это скажется на точности измерений.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя). Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет.

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Техника безопасности при работе с мультиметром

⚡не производите замеры во влажном помещении
⚡не переключайте пределы измерений в момент самих замеров
⚡не замеряйте напряжение и силу тока, если их величины больше тех, на которые рассчитан мультиметр
⚡используйте щупы с исправной изоляцией

Надеюсь данный материал помог вам ознакомиться с основными параметрами работы мультиметра. И Вы сможете безопасно и продуктивно его использовать при ремонтных работах.

МУЛЬТИМЕТР DT-830B

Дешевый, практичный мультиметр, который необходим как дома, так и на работе. А пользоваться им нужно уметь исключительно всем.

Добро пожаловать под кат

Продавец продает устройство в коробочке с двумя щупами.

Необходимо обзавестись батарейкой типа «Крона», Т.к. в комплекте ее нет, хватает ее на Ное кол-во лет при использовании «иногда». Откручиваем два самореза, расположенные с сзади устройства, открываем заднюю крышку (навверх и на себя) и вуаля. «место для элемента питания» и китайская пайка.

.
МУЛЬТИМЕТР DT-830B
Состоит из:
-дисплей ж/к
-переключатель многопозиционный
-гнезда для подключения щупов
-панель для проверки транзисторов

Положения переключателя разделены на сектора:
OFF -выключатель питания прибора
DСV — измерение напряжения постоянного тока(вольтметр)
ACV — измерение напряжения переменного тока(вольтметр)
hFe — сектор включения измерения транзисторов.
DCA — измерение постоянного тока (амперметр).
10А — сектор амперметра для измерения больших значений постоянного тока (по инструкции измерения проводятся в течение нескольких секунд).
Диод -сектор для проверки диодов.
Ом -сектор измерения сопротивления.

очень подробная картинка

Полевые испытания:
измеряем 8кОМ резистор: для наглядности измерений двумя мултиметрами:
второй

расхождения не велики))
замеряем только что открытую батарейку:

врет на 0.02 вольта…
и электросеть —

Плюсы:
+работает,
+измеряет ~~LOL~~
+дешевле чем в России в два раза.
Минусы
— врет, но не сильно
— нету звонилки (прозвон соединений)
— долго ждать (месяц).

Дополнительная информация

Купил данный мультиметр только потому что искал щупы для замены старому, родные сломались

Плюшки

Для получения оптовой цены регистрируетесь на сайте, добавляете что вам понравилось в «WishList» а от туда уже в «Add To Cart» PROFIT!!!
Для получения трек номера надо набрать барахла на 50 вечнозеленых енотов, дают бесплатно, или заплатить за трек 1.5 USD

З.Ы. Мой первый подобного рода обзор, жду критики.

Цифровой прибор dt 830b схема и ремонт. Схемы мультиметров. Принципиальная схема мультиметра

Совсем недавно мне достались от одного автолюбителя 2 тестера DT-830B — с виду абсолютно новые. Сказал, что сгорели из-за неправильного подключения к аккумулятору амперметра в положении 10А, говорит включал параллельно в момент зарядки аккумулятора вот и накрылись сначала один, потом купил второй и его постигла та же участь. Попросил их себе, т.к. у моего тестера той же марки изношен корпус, да и вообще плохо он переносит падение со стола, вот и решил попросить его отдать мне эти два с целью поменять корпус. Приступил к работе взял снял крышку и решил сам убедиться в его неисправности.

Визуально обнаружил отсутствие одной клеммы, видимо батарейку доставали не заботясь о здоровье платы. Предохранитель цел, резисторы в норме — так что для проверки ставлю положение вольтметра, подключаю щупы — на дисплее 0,00. Омметр тоже, амперметр и т.д. Решил снять плату, и вот:

Обнаружил возле клеммы с батарейкой сгоревшую дорожку, бывает же такое дорожка горит, а предохранитель цел.

Соединил как смог и приступил к сборке, особое внимание неискушенных любителей домашнего ремонта хочу обратить на вот эти подшипники, которые при быстрой разборке могут потеряться, а без них четкого переключения не видать.

Собрал — работает. Радости много, вскрыл второй, и удивлению не было границ…

В результате + 2 тестера за 25 минут, собрав оба, проверил их на работоспособность — функционируют как новые!

Справа мой тестер и рядом два — теперь тоже моих:) Осталось придумать, зачем теперь мне их 3, но это уже другая история. Желаю всем внимательно относиться к любой технике, прежде чем на ней ставить крест, ведь часто ремонт заключается в простейших действиях, по восстановлению контактов.

Выпускается много моделей, отличающихся по качеству, точности и функциональности.

Прибор предназначен для следующих основных измерений:

значений электрического тока;
напряжения между 2 точками в электрической цепи;
сопротивления.

Кроме того, мультиметр DT-830B и другие близкие модели могут выполнить множество дополнительных операций:

прозвонить схему при сопротивлении ниже 50 Ом со звуковой сигнализацией;
протестировать полупроводниковый диод на целостность и определить его прямое напряжение;
проверить полупроводниковый транзистор;
измерить электрическую емкость и индуктивность;
с помощью термопары;
определить частоту гармонического сигнала.

Как устроен мультиметр?

Циферблат показывает измеряемые значения в виде чисел на пластмассовом или стеклянном дисплее.
Переключатель обеспечивает изменение функций прибора, а также переключение диапазонов. В нерабочем состоянии он устанавливается в положение «Выкл».
Гнезда (разъемы) в корпусе для установки щупов. Главное, с надписью СОМ и отрицательной полярностью, имеет общее назначение. В него вставляется щуп с черным проводом. Следующее, отмеченное VΩmA, имеет положительную полярность с красным щупом.
Тестовые гибкие провода красного и черного цвета с клещами.
Панель для контроля транзисторов.

Мультиметр DT-830B: инструкция с подробным описанием режимов измерения

1. Измерение сопротивления

Высокая погрешность показаний.
При измерении маленьких сопротивлений из показаний следует вычитать значение, получаемое на контакте щупов. Для этого их предварительно замыкают. На остальных диапазонах сектора погрешность снижается.

2. Как измерить напряжение постоянного тока

3. Как измерить напряжение переменного тока

4. Измерение величины постоянного тока

5. Контроль исправности диодов

6. Сектор hFE

7. Возможности совершенствования прибора

Основой мультиметра является

Мультиметр DT-830B: схема и ремонт

Для недорогого малогабаритного прибора чаще всего применяется микросхема ICL7106.

Измеряемый постоянный ток создает на резисторах, после чего сигнал также подается на вход 32. Защита микросхемы производится предохранителем на 0,2 А, установленным на входе.

При разборке не следует терять шарики переключателя, без которых не будет его надежной фиксации.

Когда менять батарейку?

С проблемой поломки мультиметра радиолюбители сталкиваются периодически. Чаще всего проблема бывает в том, что мультиметр паяли с использованием кислоты и контакты просто окисляются. В этом случае исправить неполадку очень легко, однако бывает проблема по-серьезнее, например (как в моем случае), забыв разрядить конденсатор его суют в цифровой мультиметр и хотят померить емкость, после чего тестер отказывается мерить что либо вообще.

Открыв мультиметр мы явно ничего не увидим, так как микросхему убило статикой. Сама микросхема будет скорее всего с цифрами 324, как на фотографии. Принципиальную схему DT9205A можно.

Но так как мультиметр производства Китая, то скорее всего на данную микросхему мы не найдем ни каких данных. Вот и я сначала не нашел ничего, но потом решил поискать, вносив не все элементы надписи микросхемы, а только цифры. И результат обрадовал — микросхема оказалась lm324, а точнее китайская копия, только с другими буквами. Поменять ее возможно на какой ни будь другой ОУ. Если у вас в городе есть радиомагазин, то можно быстренько сходить туда и купить эту микросхему, ну а если нет такого магазина (как в моем случае) или же он далеко, а измеритель емкости очень нужен — то меняем на любую имеющуюся микросхему, которая содержит в себе 4 операционных усилителя. Если счетверённых не найдется — просто поставьте две микросхемы, которые содержат по 2 ОУ, как я и поступил сначала.

Правда позже выяснилось, что с ними мультиметр даёт погрешность. Это было вызвано тем, что коефициент усиления моих ОУ отличался от коефициента усиления lm324. Но деваться было некуда, так как я уже сказал ранее у нас нет радиомагазинов, а заказывать по интернету тоже не самый лучший вариант — надо будет ждать долго прибытия заказа, и я решил поставить другие. Как раз за пару дней до ремонта мультиметра DT9205A прибыл заказ из пяти TL074.

Правда они у меня были в DIP корпусе и для того чтоб она не мешала закрытию крышки DT9205A — подпаял ее проводками.

Возможно, когда вы поменяете ОУ, даже если это lm324, то мультиметр будет показывать немого не правильно. В этом случае если отклонение не очень большое, то эта погрешность убирается подстроечным резистором рядом с микросхемой (показано красной стрелкой), но так как могут быть отклонения в номинале конденсатора, то лучше померить ее емкость на другом мультиметре и настроить свой на то же показание.

И напоследок пару фоток работы после ремонта.

С тех пор прошло достаточно времени — а мультиметр работает без проблем. Желаю всем творческих успехов! Автор статьи: 13265

Обсудить статью РЕМОНТ МУЛЬТИМЕТРА DT9205

Флюс СКФ

В любом случае, каким бы способом вы не демонтировали этот резистор с платы, на плате останутся бугорки старого припоя, нам нужно удалить его с помощью демонтажной оплетки, обмакнув ее в спирто-канифольный флюс. Кладем кончик оплетки прямо на припой и вдавливаем его, прогревая жалом паяльника до тех пор, пока весь припой с контактов не впитается в оплетку.

Демонтажная оплетка

Ну а дальше дело техники: берем купленный нами в радиомагазине резистор, кладем его на контактные площадки, которые мы освободили от припоя, придавливаем отверткой сверху и касаясь жалом паяльника мощностью 25 ватт, площадок и выводов находящихся по краям резистора, запаиваем его на место.

Оплетка для припоя — применение

С первого раза, наверняка выйдет кривовато, но самое главное что прибор будет восстановлен. На форумах мнения по поводу подобных ремонтов разделялись, некоторые доказывали, что в связи с дешевизной мультиметров их вообще не имеет смысла ремонтировать, мол выбросили и сходили купили новый, другие готовы были даже идти до конца и перепаивать АЦП). Но как показывает этот случай, иногда ремонт мультиметра дело довольно простое и экономически выгодное, а с подобным ремонтом вполне может справиться любой домашний мастер. Всем! AKV.

В настоящее время выпускается огромное разнообразие цифровых измерительных приборов различной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, был преобразователь на микросхеме ICL71O6, выпущенной фирмой MAXIM. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как М830В, М830, М832, М838. Вместо буквы М может стоять DT. В настоящее время эта серия приборов является самой распространенной и самой повторяемой в мире. Ее базовые возможности: измерение постоянных и переменных напряжений до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивлений до 2 МОм, тестирование диодов и транзисторов. Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, измерения температуры с термопарой и без термопары, генерации меандра частотой 50…60 Гц или 1 кГц. Основной изготовитель мультиметров этой серии – фирма Precision Mastech Enterprises (Гонконг).

Схема и работа прибора

Основа мультиметра – АЦП IC1 типа 7106 (ближайший отечественный аналог – микросхема 572ПВ5). Его структурная схема приведена на рис. 1, а цоколевка для исполнения в корпусе DIP-40 – на рис. 2. Перед ядром 7106 могут стоять разные префиксы в зависимости от производителя: ICL7106, ТС7106 и т.д. В последнее время все чаще используются бескорпусные микросхемы (DIE chips), кристалл которых припаивается непосредственно на печатную плату .

Рассмотрим схему мультиметра М832 фирмы Mastech (рис. 3). На вывод 1 IC1 подается положительное напряжение питания батареи 9 В, на вывод 26 – отрицательное. Внутри АЦП находится источник стабилизированного напряжения 3 В, его вход соединен с выводом 1 IC1, а выход – с выводом 32. Вывод 32 подсоединяется к общему выводу мультиметра и гальванически связан с входом СОМ прибора. Разность напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений – от номинального до 6,5 В. Это стабилизированное напряжение подается на регулируемый делитель R11, VR1, R13, ас его выхода -на вход микросхемы 36 (в режиме измерения токов и напряжений). Делителем задается потенциал U ег на выводе 36, равный 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110nR111 отвечают за индикацию разряда батареи питания. Конденсаторы С7, С8 и резисторы R19, R20 отвечают за отображение десятичных точек дисплея.

Рис. 3. Принципиальная схема мультиметра М832

Измерение напряжения

Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4. При измерении постоянного напряжения входной сигнал подается на R1…R6, с выхода которого через переключатель (по схеме 1-8/1… 1-8/2) подается на защитный резистор R17. Этот резистор, кроме того, при измерениях переменного напряжения вместе с конденсатором СЗ образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, вывод 31. На инверсный вход микросхемы подается потенциал общего вывода, вырабатываемый источником стабилизированного напряжения 3 В, вывод 32.

При измерениях переменного напряжения оно выпрямляется однополупериодным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение. Защита АЦП обеспечивается делителем R1…R6 и резистором R17.

Измерение тока

Упрощенная схема мультиметра в режиме измерения тока представлена на рис. 5. В режиме измерения постоянного тока последний протекает через резисторы RO, R8, R7 и R6, коммутируемые в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 подается на вход АЦП, и результат выводится на дисплей. Защита АЦП обеспечивается диодами D2, D3 (в некоторых моделях могут не устанавливаться) и предохранителем F.

Измерение сопротивления

Упрощенная схема мультиметра в режиме измерения сопротивления представлена на рис. 6. В режиме измерения сопротивления используется зависимость, выраженная формулой (2). На схеме видно, что один и тот же ток от источника напряжения +LJ протекает через опорный резистор Ron и измеряемый резистор Rx (токи входов 35, 36, 30 и 31 пренебрежимо малы) и соотношение UBX и Uon равно соотношению сопротивлений резисторов Rx и Ron. В качестве опорных резисторов используются R1….R6, в качестве токозадающих используются R10 и R103. Защита АЦП обеспечивается терморезистором R18 [в некоторых дешевых моделях используются обычные резисторы номиналом 1…2 кОм), транзистором Q1 в режиме стабилитрона (устанавливается не всегда) и резисторами R35, R16 и R17 на входах 36, 35 и 31 АЦП.

Режим прозвонки

В схеме прозвонки используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом – компаратор. При напряжении на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается , открывающее ключ на транзисторе Q101, в результате чего раздается звуковой сигнал. Порог определяется делителем R103, R104. Защита обеспечивается резистором R106 на входе компаратора.

Дефекты мультиметров

Заводские дефекты мультиметров М832

Проявление дефекта	Возможная причина	Устранение дефекта
		Проверить элементы С1 и R15













		Разомкнуть выводы разъема



При измерении переменного напряжения показания прибора «плывут», например, вместо 220 В изменяются от 200 В до 240 В


		Пропаять выводы IC2


		Для восстановления надежного контакта нужно: Поправить токопроводящие резинки; Протереть спиртом соответствующие контактные площадки на печатной плате; Облудить эти контакты на плате

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50…60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, у которого есть режим генерации меандра. Для проверки дисплея следует положить его на ровную поверхность дисплеем вверх, подсоединить один щуп мультиметра М832 к общему выводу индикатора (нижний ряд, левый вывод), а другой щуп мультиметра прикладывать поочередно к остальным выводам дисплея. Если удается получить зажигание всех сегментов дисплея, значит, он исправен.

В режиме измерения тока при использовании входов V, Ω и mА, несмотря на наличие предохранителя, возможны случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды D2 или D3. Если в мультиметре установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно выгорание сопротивлений R5…R8, причем визуально на сопротивлениях это может никак не проявиться. В первом случае, когда пробивается только диод, дефект проявляется только в режиме измерения тока: ток через прибор протекает, но дисплей показывает нули. В случае выгорания резисторов R5 или R6 в режиме измерения напряжения прибор будет завышать показания или показывать перегрузку. При полном сгорании одного или обоих резисторов прибор не обнуляется в режиме измерения напряжения, но при замыкании входов дисплей устанавливается на нуль. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор будет показывать перегрузку, а в диапазоне 10 А – только нули.

При подаче на вход прибора очень высокого напряжения в режиме измерения напряжения может произойти пробой по элементам (резисторам) и по печатной плате, в случае режима измерения напряжения схема защищена делителем на сопротивлениях R1 …R6.

Источник стабилизированного напряжения 3 В в АЦП у дешевых китайских моделей может на практике давать напряжение 2,6…3,4 В, а у некоторых приборов перестает работать уже при напряжении питающей батареи 8,5 В.

Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго подходит к значению перегрузки (“1” на дисплее) или не устанавливается совсем. “Вылечить” некачественную микросхему АЦП можно уменьшив номинал сопротивления R14 с 300 до 100 кОм.

При измерении сопротивлений в верхней части диапазона прибор “заваливает” показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. “Лечится” заменой конденсатора С4 на конденсатор величиной 0,22…0,27 мкФ.

У приборов серии DT бывает иногда так, что переменное напряжение измеряется со знаком минус. Это указывает на неправильную установку D1, обычно из-за неправильной маркировки на корпусе диода.

Случается, что изготовители дешевых мультиметров ставят низкокачественные операционные усилители в цепи звукового генератора, и тогда при включении прибора раздается жужжание зуммера. Этот дефект устраняется подпаиванием электролитического конденсатора номиналом 5 мкФ параллельно цепи питания. Если при этом не обеспечивается устойчивая работа звукового генератора, то необходимо заменить операционный усилитель на LM358P.

Часто встречается такая неприятность, как вытекание батареи. Небольшие капли электролита можно протереть спиртом, но если плату залило сильно, то хорошие результаты можно получить, промыв ее горячей водой с хозяйственным мылом. Сняв индикатор и отпаяв пищалку, с помощью щетки, например зубной, нужно тщательно намылить плату с обеих сторон и промыть под струей воды из-под крана. Повторив мойку 2…3 раза, плату высушивают и устанавливают в корпус.

В большинстве приборов, выпускаемых в последнее время, применяются бескорпусные (DIE chips) АЦП. Кристалл устанавливается непосредственно на печатную плату и заливается смолой. К сожалению, это значительно снижает ремонтопригодность приборов, т.к. при выходе АЦП из строя, что встречается достаточно часто, заменить его трудно. Приборы с бескорпусными АЦП иногда бывают чувствительны к яркому свету. Например, при работе рядом с настольной лампой погрешность измерений может возрасти. Дело в том, что индикатор и плата прибора обладают некоторой прозрачностью, и свет, проникая сквозь них, попадает на кристалл АЦП, вызывая фотоэффект. Для устранения этого недостатка нужно вынуть плату и, сняв индикатор, заклеить место расположения кристалла АЦП (его хорошо видно сквозь плату) плотной бумагой.

Схемы М830…Разница не большая DT830 или М830…

Исключительно всем необходимо уметь пользоваться измерительными приборами.
Вольтамперомметр — универсальный прибор (коротко-«тестер», от слова «тест»).Разновидностей очень много.все мы их рассматривать не будем.возьмем самый легкодоступный для всех мультиметр китайского производства DT-830B.

МУЛЬТИМЕТР DT-830B состоит из:
-дисплей ж/к
-переключатель многопозиционный
-гнезда для подключения щупов
-панель для проверки транзисторов
-задняя крышка(будет нужна для замены элемента питания прибора, элемент типа «Крона» 9 вольт)
Положения переключателя разделены на сектора:
OFF/on -выключатель питания прибора
DCV — измерение напряжения постоянного тока(вольтметр)
ACV- измерение напряжения перепенного тока(вольтметр)
hFe — сектор включения измерения транзисторов
1.5v-9v- проверка элементов питания.
DCA — измерение постоянного тока (амперметр).
10А — сектор амперметра для измерения больших значений постоянного тока(по инструкции
измерения проводятся в течение нескольких секунд).
Диод -сектор для проверки диодов.
Ом -сектор измерения сопротивления.

Сектор DCV
На данном приборе сектор разделен на 5 диапазонов. Проводятся измерения от 0 до 500 вольт. Напряжение постоянного тока большой величины нам встретится только при ремонте телевизора. Этим прибором при больших напряжениях нужно работать крайне осторожно.
При включении в положение «500» вольт на экране в левом верхнем углу загорается предупреждение HV. о том, что включен самый верхний уровень измерения и при появлении больших значений нужно быть предельно внимательным.

Обычно измерение напряжения ведется переключением больших положений диапазона на меньшие, если вы не знаете величину измеряемого напряжения. Например, перед измерением напряжения на аккумуляторной батареи сотового телефона или автомобиля, на которых написано максимальное напряжение 3 или 12 вольт,то ставим смело сектор в положение «20» вольт. Если поставим на меньшую, например, на «2000» милливольт прибор может выйти из строя. Если поставим на большую-показания прибора будут менее точными.
Когда вы не знаете величину измеряемого напряжения (конечно же в рамках бытового электрооборудования, где оно не превышает величин прибора),тогда выставляете на верхнее положение «500» вольт и делаете замер. Вообщем-то, грубо замерять, с точностью до одного вольта, можно на положении «500» вольт.
Если требуется большая точность, переключите на нижнее положение, только чтобы величина измеряемого напряжения не превышала значения на положении выключателя прибора. Этот прибор удобен в измерении именно напряжения постоянного тока в том, что не требует обязательного соблюдения полярности. Если полярность щупов («+» — красный,»-«-черный) не будет совпадать с полярностью измеряемого напряжения/го в левой части экрана появится знак «-«, а величина будет соответствовать измеряемой.

Сектор ACV
Сектор имеет на данной разновидности прибора 2 положения — «500» и «200» вольт.
С большой осторожностью обращайтесь с измерениями 220-380 вольт.
Порядок измерений и установки положений аналогичен сектору DCV.
Сектор DCA.
Является миллиамперметром постоянного тока и применяется для измерения маленьких токов, в основном в радиоэлектронных схемах. Нам пока не пригодиться.
Во избежание поломки прибора, не ставьте переключатель на этот сектор, если забудете и начнете измерять напряжение, то прибор выйдет из строя.

Сектор Диод.
Одно положение для проверки диодов на пробой (на маленькое
сопротивление) и на обрыв (бесконечное сопротивление). Принципы измерения основаны на работе Омметра. Также как и hFE.
Сектор hFE
Для измерения транзисторов имеется панелька с указанием в какое гнездо какую ножку транзистора помещать. Проверяются транзисторы обеих п — р — п и р — п -р проводимостей на пробой, обрыв и на большее отклонение от стандартных сопротивлений переходов.

Цифровой мультиметр М832. Электрическая схема , описание, характеристики

Невозможно представить рабочий стол ремонтника без удобного недорогого цифрового мультиметра. В этой статье рассмотрено устройство цифровых мультиметров 830-й серии, наиболее часто встречающиеся неисправности и способы их устранения.

В настоящее время выпускается огромное разнообразие цифровых измерительных приборов различной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, был преобразователь на микросхеме ICL71O6, выпущенной фирмой MAXIM. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как М830В, М830, М832, М838. Вместо буквы М может стоять DT. В настоящее время эта серия приборов является самой распространенной и самой повторяемой в мире. Ее базовые возможности: измерение постоянных и переменных напряжений до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивлений до 2 МОм, тестирование диодов и транзисторов. Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, измерения температуры с термопарой и без термопары, генерации меандра частотой 50…60 Гц или 1 кГц. Основной изготовитель мультиметров этой серии — фирма Precision Mastech Enterprises (Гонконг).

Схема и работа прибора

Рис. 1. Структурная схема АЦП 7106

Основа мультиметра — АЦП IC1 типа 7106 (ближайший отечественный аналог — микросхема 572ПВ5). Его структурная схема приведена на рис. 1, а цоколевка для исполнения в корпусе DIP-40 — на рис. 2. Перед ядром 7106 могут стоять разные префиксы в зависимости от производителя: ICL7106, ТС7106 и т.д. В последнее время все чаще используются бескорпусные микросхемы (DIE chips), кристалл которых припаивается непосредственно на печатную плату.

Рис. 2. Цоколевка АЦП 7106 в корпусе DIP-40

Разность напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений — от номинального до 6,5 В. Это стабилизированное напряжение подается на регулируемый делитель R11, VR1, R13, ас его выхода -на вход микросхемы 36 (в режиме измерения токов и напряжений).

Делителем задается потенциал U ег на выводе 36, равный 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110nR111 отвечают за индикацию разряда батареи питания. Конденсаторы С7, С8 и резисторы R19, R20 отвечают за отображение десятичных точек дисплея.

Рис. 3. Принципиальная схема мультиметра М832

Диапазон рабочих входных напряжений Umax напрямую зависит от уровня регулируемого опорного напряжения на выводах 36 и 35 и составляет:

Стабильность и точность показаний дисплея зависят от стабильности этого опорного напряжения. Показания дисплея N зависят от входного напряжения UBX и выражаются числом:

Рассмотрим работу прибора в основных режимах.

Измерение напряжения

Рис. 4. Упрощенная схема мультиметра в режиме измерения напряжения

Измерение тока

Рис. 5. Упрощенная схема мультиметра в режиме измерения тока

Измерение сопротивления

Рис. 6. Упрощенная схема мультиметра в режиме измерения сопротивления

Режим прозвонки

В схеме прозвонки используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор. При напряжении на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается низкое напряжение, открывающее ключ на транзисторе Q101, в результате чего раздается звуковой сигнал. Порог определяется делителем R103, R104. Защита обеспечивается резистором R106 на входе компаратора.

Дефекты мультиметров

Все неисправности можно разделить на заводской брак (и такое бывает) и повреждения, вызванные ошибочными действиями оператора.

Поскольку в мультиметрах используется плотный монтаж, то возможны замыкания элементов, плохие пайки и поломка выводов элементов, особенно расположенных по краям платы. Ремонт неисправного прибора следует начинать с визуального осмотра печатной платы. Наиболее часто встречающиеся заводские дефекты мультиметров М832 приведены в таблице.

Заводские дефекты мультиметров М832

Проявление дефекта	Возможная причина	Устранение дефекта
При включении прибора дисплей загорается и затем плавно гаснет	Неисправность задающего генератора микросхемы АЦП, сигнал с которого подается на подложку ЖК-дисплея	Проверить элементы С1 и R15
При включении прибора дисплей загорается и затем плавно гаснет. При снятой задней крышке прибор нормально работает	При закрытой задней крышке прибора контактная винтовая пружина ложится на резистор R15 и замыкает цепь задающего генератора	Отогнуть или чуть укоротить пружину
При включении прибора в режим измерения напряжения показания дисплея меняются от 0 до 1	Неисправны или плохо пропаяны цепи интегратора: конденсаторы С4, С5 и С2 и резистор R14	Пропаять или заменить С2, С4, С5, R14
Прибор долго обнуляет показания	Низкое качество конденсатора СЗ на входе АЦП (вывод 31)	Заменить СЗ на конденсатор с малым коэффициентом абсорбции
При измерении сопротивлений показания дисплея долго устанавливаются	Низкое качество конденсатора С5 (цепь автокоррекции нуля)	Заменить С5 на конденсатор с малым коэффициентом абсорбции
Прибор неправильно работает во всех режимах, микросхема IC1 перегревается.	Замкнулись между собой длинные выводы разъема для проверки транзисторов	Разомкнуть выводы разъема
При измерении переменного напряжения показания прибора «плывут», например, вместо 220 В изменяются от 200 В до 240 В	Потеря емкости конденсатора СЗ. Возможна плохая пайка его выводов или просто отсутствие этого конденсатора	Заменить СЗ на исправный конденсатор с малым коэффициентом абсорбции
При включении мультиметр или постоянно пищит, или наоборот, молчит в режиме прозвонки соединений	Плохая пайка выводов микросхемы Ю2	Пропаять выводы IC2
Сегменты на дисплее пропадают и появляются	Плохой контакт ЖК-дисплея и контактов платы мультиметра через токопроводящие резиновые вставки	Для восстановления надежного контакта нужно: поправить токопроводящие резинки; протереть спиртом соответствующие контактные площадки на печатной плате; облудить эти контакты на плате

Вышеописанные неисправности могут появиться и в процессе эксплуатации. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, т.к. хорошо защищен от перегрузок по входу. Основные проблемы возникают при измерении тока или сопротивления.

Ремонт неисправного прибора следует начинать с проверки питающего напряжения и работоспособности АЦП: напряжения стабилизации 3 В и отсутствия пробоя между выводами питания и общим выводом АЦП.

В режиме измерения сопротивления повреждения происходят, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче на вход напряжения могут сгорать резисторы R5, R6, R10, R18, транзистор Q1 и пробиваться конденсатор Сб. Если полностью пробит транзистор Q1, то при измерении сопротивления прибор будет показывать нули. При неполном пробое транзистора мультиметр с разомкнутыми щупами будет показывать сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкается переключателем накоротко и на показания мультиметра не влияет. При пробое конденсатора С6 мультиметр не будет измерять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапазонах.

В случае отсутствия индикации на дисплее при наличии питания на АЦП или визуально заметного выгорания большого количества элементов схемы существует большая вероятность повреждения АЦП. Исправность АЦП проверяется контролем напряжения источника стабилизированного напряжения 3 В. На практике АЦП выгорает только при подаче на вход высокого напряжения, гораздо выше 220 В. Очень часто при этом в компаунде бескорпусного АЦП появляются трещины, повышается ток потребления микросхемы, что приводит к ее заметному нагреву.

У дешевых моделей серии DT длинные выводы деталей могут закорачиваться на экран, расположенный на задней крышке прибора, нарушая работу схемы. У Mastech такие дефекты не наблюдаются.

В моделях DT используются низкокачественные АЦП, они очень чувствительны к номиналам цепочки интегратора С4 и R14. В мультиметрах фирмы Mastech высококачественные АЦП позволяют использовать элементы близких номиналов.

Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго подходит к значению перегрузки («1» на дисплее) или не устанавливается совсем. «Вылечить» некачественную микросхему АЦП можно уменьшив номинал сопротивления R14 с 300 до 100 кОм.

При измерении сопротивлений в верхней части диапазона прибор «заваливает» показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. «Лечится» заменой конденсатора С4 на конденсатор величиной 0,22…0,27 мкФ.

Поскольку дешевые китайские фирмы используют низкокачественные бескорпусные АЦП, то нередки случаи обрыва выводов, при этом определить причину неисправности очень трудно и проявляться она может по-разному, в зависимости от оборванного вывода. Например, не горит один из выводов индикатора. Поскольку в мультиметрах используются дисплеи со статической индикацией, то для определения причины неисправности необходимо проверить напряжение на соответствующем выводе микросхемы АЦП, оно должно быть около 0,5 В относительно общего вывода. Если оно равно нулю, то неисправен АЦП.

Эффективным способом поиска причины неисправности является прозвонка выводов микросхемы аналого-цифрового преобразователя следующим образом. Используется еще один, разумеется, исправный, цифровой мультиметр. Он включается в режим проверки диодов. Черный щуп, как обычно, устанавливается в гнездо СОМ, а красный в гнездо VQmA. Красный щуп прибора подсоединяется к выводу 26 [минус питания), а черный поочередно касается каждой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя установлены защитные диоды в обратном включении, то при таком подключении они должны открыться, что будет отражено на дисплее как падение напряжения на открытом диоде. Реальная величина этого напряжения на дисплее будет несколько больше, т.к. в схеме включены резисторы. Точно так же проверяются все выводы АЦП при подключении черного щупа к выводу 1 [плюсу питания АЦП) и поочередного касания остальных выводов микросхемы. Показания прибора должны быть аналогичными. Но если поменять полярность включения при этих проверках на противоположную, то прибор должен показывать всегда обрыв, т.к. входное сопротивление исправной микросхемы очень велико. Таким образом, неисправными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме. Если же прибор показывает обрыв при любом подключении исследуемого вывода, то это на девяносто процентов говорит о внутреннем обрыве. Указанный способ проверки достаточно универсален и может применяться при проверке различных цифровых и аналоговых микросхем.

Бывают неисправности, связанные с некачественными контактами на галетном переключателе, прибор работает только при нажатом галетнике. Фирмы, производящие дешевые мультиметры, редко покрывают дорожки под галетным переключателем смазкой, отчего они быстро окисляются. Часто дорожки бывают чем-нибудь загрязнены. Ремонтируется следующим образом: из корпуса вынимается печатная плата, и дорожки переключателя протираются спиртом. Затем наносится тонкий слой технического вазелина. Все, прибор починен.

При покупке мультиметров DT следует обратить внимание на качество механики переключателя, следует обязательно прокрутить галетный переключатель мультиметра несколько раз, чтобы убедиться, что переключение происходит четко и без заеданий: дефекты пластмассы не поддаются ремонту.

Публикация: www.cxem.net

Смотрите другие статьи раздела.

Невозможно представить рабочий стол ремонтника без удобного недорогого цифрового мультиметра.

В этой статье рассмотрено устройство цифровых мультиметров 830-й серии, его схема, а также наиболее часто встречающиеся неисправности и способы их устранения.

В настоящее время выпускается огромное разнообразие цифровых измерительных приборов различной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, был преобразователь на микросхеме ICL7106, выпущенной фирмой MAXIM. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как M830B, M830, M832, M838. Вместо буквы M может стоять DT. В настоящее время эта серия приборов является самой распространенной и самой повторяемой в мире. Ее базовые возможности: измерение постоянных и переменных напряжений до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивлений до 2 МОм, тестирование диодов и транзисторов. Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, измерения температуры с термопарой и без термопары, генерации меандра частотой 50…60 Гц или 1 кГц. Основной изготовитель мультиметров этой серии — фирма Precision Mastech Enterprises (Гонконг).

СХЕМА И РАБОТА ПРИБОРА

Принципиальная схема мультиметра

Рассмотрим схему мультиметра М832 фирмы Mastech (рис. 3). На вывод 1 IC1 подается положительное напряжение питания батареи 9 В, на вывод 26 — отрицательное. Внутри АЦП находится источник стабилизированного напряжения 3 В, его вход соединен с выводом 1 IC1, а выход — с выводом 32. Вывод 32 подсоединяется к общему выводу мульти-метра и гальванически связан с входом COM прибора. Разность напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений — от номинального до 6,5 В. Это стабилизированное напряжение подается на регулируемый делитель R11, VR1, R13, а с его выхода -на вход микросхемы 36 (в режиме измерения токов и напряжений). Делителем задается потенциал U на выводе 36, равный 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110 и R111 отвечают за индикацию разряда батареи питания. Конденсаторы C7, C8 и резисторы R19, R20 отвечают за отображение десятичных точек дисплея.

Диапазон рабочих входных напряжений U max напрямую зависит от уровня регулируемого опорного напряжения на выводах 36 и 35 и составляет

Стабильность и точность показаний дисплея зависят от стабильности этого опорного напряжения.

Показания дисплея N зависят от входного напряжения U и выражаются числом

Рассмотрим работу прибора в основных режимах.

Измерение напряжения

Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4.

При измерении постоянного напряжения входной сигнал подается на R1…R6, с выхода которого через переключатель [по схеме 1-8/1…1-8/2) подается на защитный резистор R17. Этот резистор, кроме того, при измерениях переменного напряжения вместе с конденсатором C3 образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, вывод 31. На инверсный вход микросхемы подается потенциал общего вывода, вырабатываемый источником стабилизированного напряжения 3 В, вывод 32.. В качестве опорных резисторов используются R1..R6, в качестве токозадающих используются R10 и R103. Защита АЦП обеспечивается терморезистором R18 (в некоторых дешевых моделях используются обычные резисторы номиналом 1.2 кОм), транзистором Q1 в режиме стабилитрона (устанавливается не всегда) и резисторами R35, R16 и R17 на входах 36, 35 и 31 АЦП.

Режим прозвонкиВ схеме прозвонки используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор. При напряжении на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается низкое напряжение, открывающее ключ на транзисторе Q101, в результате чего раздается звуковой сигнал. Порог определяется делителем R103, R104. Защита обеспечивается резистором R106 на входе компаратора.

ДЕФЕКТЫ МУЛЬТИМЕТРОВ

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50.60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр M832, у которого есть режим генерации меандра. Для проверки дисплея следует положить его на ровную поверхность дисплеем вверх, подсоединить один щуп мультиметра M832 к общему выводу индикатора (нижний ряд, левый вывод), а другой щуп мультиметра прикладывать поочередно к остальным выводам дисплея. Если удается получить зажигание всех сегментов дисплея, значит, он исправен.

В режиме измерения тока при использовании входов V, Q и mA, несмотря на наличие предохранителя, возможны случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды D2 или D3. Если в мультиметре установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно выгорание сопротивлений R5…R8, причем визуально на сопротивлениях это может никак не проявиться. В первом случае, когда пробивается только диод, дефект проявляется только в режиме измерения тока: ток через прибор протекает, но дисплей показывает нули. В случае выгорания резисторов R5 или R6 в режиме измерения напряжения прибор будет завышать показания или показывать перегрузку. При полном сгорании одного или обоих резисторов прибор не обнуляется в режиме измерения напряжения, но при замыкании входов дисплей устанавливается на нуль. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор будет показывать перегрузку, а в диапазоне 10 А — только нули.

В режиме измерения сопротивления повреждения происходят, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче на вход напряжения могут сгорать резисторы R5, R6, R10, R18, транзистор Q1 и пробиваться конденсатор C6. Если полностью пробит транзистор Q1, то при измерении сопротивления прибор будет показывать нули. При неполном пробое транзистора мультиметр с разомкнутыми щупами будет показывать сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкается переключателем накоротко и на показания мультиметра не влияет. При пробое конденсатора C6 мультиметр не будет измерять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапазонах.

Источник стабилизированного напряжения 3 В в АЦП у дешевых китайских моделей может на практике давать напряжение 2,6.3,4 В, а у некоторых приборов перестает работать уже при напряжении питающей батареи 8,5 В.

В моделях DT используются низкокачественные АЦП, они очень чувствительны к номиналам цепочки интегратора C4 и R14. В мультиметрах фирмы Mastech высококачественные АЦП позволяют использовать элементы близких номиналов.

При измерении сопротивлений в верхней части диапазона прибор «заваливает» показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. «Лечится» заменой конденсатора C4 на конденсатор величиной 0,22…0,27 мкФ.

Эффективным способом поиска причины неисправности является прозвонка выводов микросхемы аналого-цифрового преобразователя следующим образом. Используется еще один, разумеется, исправный, цифровой мультиметр. Он включается в режим проверки диодов. Черный щуп, как обычно, устанавливается в гнездо COM, а красный в гнездо VQmA. Красный щуп прибора подсоединяется к выводу 26 (минус питания), а черный поочередно касается каждой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя установлены защитные диоды в обратном включении, то при таком подключении они должны открыться, что будет отражено на дисплее как падение напряжения на открытом диоде. Реальная величина этого напряжения на дисплее будет несколько больше, т.к. в схеме включены резисторы. Точно так же проверяются все выводы АЦП при подключении черного щупа к выводу 1 (плюсу питания АЦП) и поочередного касания остальных выводов микросхемы. Показания прибора должны быть аналогичными. Но если поменять полярность включения при этих проверках на противоположную, то прибор должен показывать всегда обрыв, т.к. входное сопротивление исправной микросхемы очень велико. Таким образом, неисправными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме. Если же прибор показывает обрыв при любом подключении исследуемого вывода, то это на девяносто процентов говорит о внутреннем обрыве. Указанный способ проверки достаточно универсален и может применяться при проверке различных цифровых и аналоговых микросхем.

Случается, что изготовители дешевых мультимет-ров ставят низкокачественные операционные усилители в цепи звукового генератора, и тогда при включении прибора раздается жужжание зуммера. Этот дефект устраняется подпаиванием электролитического конденсатора номиналом 5 мкФ параллельно цепи питания. Если при этом не обеспечивается устойчивая работа звукового генератора, то необходимо заменить операционный усилитель на LM358P.

Часто встречается такая неприятность, как вытекание батареи. Небольшие капли электролита можно протереть спиртом, но если плату залило сильно, то хорошие результаты можно получить, промыв ее горячей водой с хозяйственным мылом. Сняв индикатор и отпаяв пищалку, с помощью щетки, например зубной, нужно тщательно намылить плату с обеих сторон и промыть под струей воды из-под крана. Повторив мойку 2.3 раза, плату высушивают и устанавливают в корпус.

Без современных стиральных машин мы уже не можем жить, потому что они помогают нам сократить время на домашнюю работу, а мы его можем потратить с пользой для общения со своей семьей. Но как же быть, если данная техника все-же вышла из строя? Искать профессиональный сервисный центр, либо же самостоятельно ремонтировать?

Сегодня всё более популярным становится планировка кухни открытого плана, совмещение кухня-столовая. Этому способствует ряд положительных моментов: просторная светлая комната, открытое пространство даёт возможность быть в обеих комнатах, очень приятно готовить, особенно когда Вы находитесь в кругу семьи или друзей, Вы можете смотреть любимый фильм с семьёй во время приготовления пищи.

Основные два правила которые нужно запомнить:

⚡ куда правильно подключать измерительные щупы
⚡ в какое положение устанавливать переключатель для замеров разных величин

Мультиметр внешний вид и разъемы

Что означают данные надписи:

OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
ACV — измерение переменного U
DCV — измерение постоянного U
DCA — измерение постоянного тока
Ω — замер сопротивления
hFE — замер характеристик транзисторов
значок диода — прозвонка или проверка диодов

Большинство выходов из строя прибора как раз связано с неправильным выбором положения переключателя.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на АлиЭкспресс .

Основные операции с мультиметром

Замер напряжения

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

ВНИМАНИЕ: при замерах напряжения в обязательном порядке проверяйте, что шкала мультиметра выставлена правильно. Если начать замерять напряжение при включенном положении переключателя DCA, т.е на замер тока, то легко можно создать короткое замыкание непосредственно у себя в руках!

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Будьте внимательны! При измерении тока, если Вы не знаете, примерно в каких пределах будет сила тока, лучше начать измерения, вставив щуп в разъем 10ADC, иначе замеряя ток более 200мА на разъеме VΩmA, можно легко спалить внутренний предохранитель.

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Чаще всего мультиметр в режиме сопротивления используют при ремонтных работах, для проверки работоспособности бытовой техники, исправности обмоток, отсутствия замыкания в цепи.

При замерах сопротивления не касайтесь пальцами оголенных частей щупов — это скажется на точности измерений.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Нужно заметить что звукового сигнала на DT830B нет.

Техника безопасности при работе с мультиметром

⚡ не производите замеры во влажном помещении
⚡ не переключайте пределы измерений в момент самих замеров
⚡ не замеряйте напряжение и силу тока, если их величины больше тех, на которые рассчитан мультиметр
⚡ используйте щупы с исправной изоляцией

Мультиметр dt 182 как измерить сопротивление. Некоторые важные нюансы

Мультиметр – это инструмент, используемый для проверки постоянного или переменного напряжения, сопротивления или непрерывности тока в цепи. Рассмотрим, 3 способа, как пользоваться мультиметром для чайников, чтобы узнать, есть ли ток в локальной электрической сети.

Строение мультиметра

Перед началом работы необходимо изучить составляющие устройства, т.к. инструкция далеко не всегда прилагается, мы подготовили их описание:

Циферблат: Имеет дугообразные весы, видимые через стеклянный или пластмассовый дисплей. Указатель на дисплее показывает значения по шкале. Если будете цифровым мультиметром (mastech mas838, ms8230b, m890d, dt700d, dt 9202a, 59002, mas830, my64), то его циферблат будет заменен лед-дисплеем.
Указатель или стрелка: Это тонкая черная игла на самой левой позиции в окне циферблата, предназначена для показаний измеренных данных на стрелочных устройствах – yx 360trn, pmm 600, sunwa yx 1000a, м83. Перед те, как пользоваться стрелочным мультиметром обязательно прочтите инструкцию, особенно раздел «значения делений».
Переключатель или кнопка: Позволяет изменять функции (вольтметр, амперметр, омметр) и масштаб (x1, x10 и т.д.) счетчика. Многие функции имеют несколько диапазонов, как и в сенсорных выключателях. Важно иметь полный набор режимов работы. Большинство измерителей используют ручку такого типа, как показано на картинке, но есть и другие. Независимо от этого, они работают аналогично. Некоторые метров оснащены положением «Выкл» , которая служит переключателем, а другие имеют отдельную кнопку, чтобы включить прибор. Измеритель должен быть установлен в положение «Выкл» при хранении.
Валеты или отверстия в корпусе, чтобы вставить щупы. Большинство мультиметров имеют несколько гнезд. Одно, как правило, с надписью COM или (-) для общего и отрицательным. Для подключения черного щупа. Другой разъем помечен V (+) и символом Omega для Вольт и Ом, соответственно, и положительных зарядов. + и – символы представляют полярность зонда, при установке и тестировании величины постоянного тока. Если измерительные провода устанавливаются в соответствии с инструкцией, красный провод будет положительным, а черный отрицательным. Многие приборы имеют дополнительные разъемы, которые требуются для высоковольтных испытаний.
Тестовые провода с клещами: С тестером идет 2 провода: один черный и красный.
Отсек для батарей и предохранителей: обычно находится на обратной стороне. Полностью заряженные аккумуляторы будут необходимы для сопротивления и непрерывности испытаний.
Регулировка нуля: Это маленькая кнопка обычно располагается около набора, который называется Ом Adjust, 0 ADJ, или аналогично. Используется только в режиме омметра или измерения диапазона сопротивления, в то время как датчики замкнуты, например, для установки терморегулятора котла.

Видео обзор работы с мультиметром

Использование мультиметра для измерения сопротивления

Многие не знают, как мультиметром пользоваться для измерения сопротивления, а ведь это его основная функция, которая особенно будет полезна, если нужно провести монтаж электропроводки в квартире или доме. Установить мультиметр на показатель Ом, путем поворота ручки до соответствующего показателя (рисунок 1).

Рисунок 1. Измерение сопротивления мультиметром

Обратите внимание на показания счетчика. Если измерительные провода не находятся в контакте с каким-либо предметом, игла указателя или аналоговый измеритель тестера будет отклоняться в левую сторону, при работе с цифровым аппаратом – значение будет «скакать» в большую сторону. Это представляет собой бесконечное количество сопротивления, или “обрыв”, но также означает, что нет никакой связи путь между черным и красным зондами.

Подключите черный щуп к разъему -COM (рисунок 2)
Подключите красный щуп к гнезду отмеченные Omega (символ обозначающий Ом) или букве “R” или “P” рядом с ним (рисунок 3)
Установите диапазон (если имеется) в R х 100 (рисунок 4)
Держите зонды измерительных проводов вместе. Стрелка прибора должна полностью перейти на правую сторону циферблата. Найдите «настройки нуля» и вращайте ручку так, чтобы измеритель показывал 0 (или как можно ближе к 0, насколько это возможно) (рисунок 5)

Рисунок 2. Подключаем черный щуп на -COM
Рисунок 3. Подключение красного щупа на букву P (+) мультиметра
Рисунок 4. Установка диапазона на мультиметре
Рисунок 5. Настройка нуля на мультиметре

Обратите внимание, что эта позиция называется «Короткое замыкание» или «Ом на нуле» показанием для этого диапазона – 1 R X. Ом Рисунок 6

Рисунок 6. Ом на нуле мультиметра

Замените батареи (при необходимости). Если омметр не показывает 0 – это может означать, что батарейки разряжены и должны быть заменены.

Использование мультиметра для измерения напряжения (Вольт)

Установите измеритель на самом высоком диапазоне предусмотренным для Вольт переменного тока. Пока неизвестно, какое напряжение будет наибольшим, поэтому чтобы устройство не повредит устанавливаем показатель на максимум.

Вставьте черный щуп в отверстие СОМ или -. Вольт Рисунок 1
Вставьте красный щуп в отверстие V или +. Вольт Рисунок 2
Поверните ручку измерителя на нужный режим (DCV или ACV) (рисунок 3). Максимальное значение шкалы должно совпадать с селектором диапазонов ручки. Показатели напряжения являются линейными. Точность деления до 0,001 (рисунок 4)
Проверьте общую электрическую розетку.
Вставьте черный провод в одно из отверстий установленной розетки, красный в другое. Выньте провода из розетки, и проверните ручку переключателя до самого низкого диапазона. Вольт Рисунок 5
Если указатель не двигался, вполне вероятно, что был выбран режим постоянного тока вместо переменного. Дело в том, что эта ошибка может оказаться смертельной, особенно если измерение проводится для изменения разводки в квартире, поэтому лучше проверьте напряжение в обоих режимах.

Рисунок 3. Выбор режима измерения напряжения в мультиметре
Рисунок 4. Установка диапазона ACV в мультиметре
Рисунок 5. Измерение напряжения в розетке мультиметром

Режим амперметра у мультиметра

Как правильно пользоваться мультиметром dt 832, dt 838, dt 830b, dt9205a в режиме измерения напряжения в автомобиле? Этому не сложно научится. Установите измеритель на самом высоком показателе переменного или постоянного тока, если Amp диапазон поддерживается.

Учтите, что большинство мультиметров будет измерять только очень небольшое количество тока в мкА и мА диапазонах. Это значения тока, которые проходят только в самых тонких электронных схемах, и в тысячи (и даже миллионы) раз меньше, чем значения в любой домашней электрической сети. Например, для обычной лампочки 100W / 120V аварийного освещения необходимо 0,833 ампер.

Вставьте черный щуп в СОМ или -.
Вставьте красный щуп в -. Выключите питание схемы, отключите разделительный трансформатор.
Амперметр размещается последовательно со схемой для измерения силы тока. Необходимо соблюдать полярность. Ток течет от положительной стороны к отрицательной. Установите диапазон тока к наибольшему показателю (рисунок 1)
Подайте питание и отрегулируйте диапазон данных к уменьшению. Не превышайте диапазон расходомера, в противном случае он может быть поврежден. Чтение около 2 мА должно быть указано, так как из закона Ома I = V / R = (9 вольт) / (4700 Ω) = 0,00191 = 1,91 усилители мА.

Рисунок 1. Установка диапазона тока

Некоторые важные нюансы:

Если мультиметр перестает работать, проверьте предохранитель. В отдельных случаях необходимо использовать накладные клеммы (рисунок 2)
Никогда не подключайте прибор через источник напряжения батареи или если он установлен для измерения силы тока (ампер).
Важно не только уметь пользоваться устройством, но и выбирать качественные приборы. Тестируйте прибор сразу во время покупки!
Кроме теоретических знаний, предлагаем получить практические навыки и просмотреть видео, как пользоваться мультиметром стрелочным и аналоговым цифровым серии digital – дт 830в, dt 181, dt9208a, dt 182.

Рисунок 2. Накладные клеммы в мультиметре

Строение мультиметра

Циферблат: Имеет дугообразные весы, видимые через стеклянный или пластмассовый дисплей. Указатель на дисплее показывает значения по шкале. Если будете цифровым мультиметром (mastech mas838, ms8230b, m890d, dt700d, dt 9202a, 59002, mas830, my64), то его циферблат будет заменен лед-дисплеем.
Указатель или стрелка: Это тонкая черная игла на самой левой позиции в окне циферблата, предназначена для показаний измеренных данных на стрелочных устройствах – yx 360trn, pmm 600, sunwa yx 1000a, м83. Перед те, как пользоваться стрелочным мультиметром обязательно прочтите инструкцию, особенно раздел «значения делений».
Переключатель или кнопка: Позволяет изменять функции (вольтметр, амперметр, омметр) и масштаб (x1, x10 и т.д.) счетчика. Многие функции имеют несколько диапазонов, как и в сенсорных выключателях. Важно иметь полный набор режимов работы. Большинство измерителей используют ручку такого типа, как показано на картинке, но есть и другие. Независимо от этого, они работают аналогично. Некоторые метров оснащены положением «Выкл» , которая служит переключателем, а другие имеют отдельную кнопку, чтобы включить прибор. Измеритель должен быть установлен в положение «Выкл» при хранении.
Валеты или отверстия в корпусе, чтобы вставить щупы. Большинство мультиметров имеют несколько гнезд. Одно, как правило, с надписью COM или (-) для общего и отрицательным. Для подключения черного щупа. Другой разъем помечен V (+) и символом Omega для Вольт и Ом, соответственно, и положительных зарядов. + и – символы представляют полярность зонда, при установке и тестировании величины постоянного тока. Если измерительные провода устанавливаются в соответствии с инструкцией, красный провод будет положительным, а черный отрицательным. Многие приборы имеют дополнительные разъемы, которые требуются для высоковольтных испытаний.
Тестовые провода с клещами: С тестером идет 2 провода: один черный и красный.
Отсек для батарей и предохранителей: обычно находится на обратной стороне. Полностью заряженные аккумуляторы будут необходимы для сопротивления и непрерывности испытаний.
Регулировка нуля: Это маленькая кнопка обычно располагается около набора, который называется Ом Adjust, 0 ADJ, или аналогично. Используется только в режиме омметра или измерения диапазона сопротивления, в то время как датчики замкнуты, например, для установки терморегулятора котла.

Видео обзор работы с мультиметром

Использование мультиметра для измерения сопротивления

Рисунок 1. Измерение сопротивления мультиметром

Подключите черный щуп к разъему -COM (рисунок 2)
Подключите красный щуп к гнезду отмеченные Omega (символ обозначающий Ом) или букве “R” или “P” рядом с ним (рисунок 3)
Установите диапазон (если имеется) в R х 100 (рисунок 4)
Держите зонды измерительных проводов вместе. Стрелка прибора должна полностью перейти на правую сторону циферблата. Найдите «настройки нуля» и вращайте ручку так, чтобы измеритель показывал 0 (или как можно ближе к 0, насколько это возможно) (рисунок 5)

Рисунок 6. Ом на нуле мультиметра

Использование мультиметра для измерения напряжения (Вольт)

Вставьте черный щуп в отверстие СОМ или -. Вольт Рисунок 1
Вставьте красный щуп в отверстие V или +. Вольт Рисунок 2
Поверните ручку измерителя на нужный режим (DCV или ACV) (рисунок 3). Максимальное значение шкалы должно совпадать с селектором диапазонов ручки. Показатели напряжения являются линейными. Точность деления до 0,001 (рисунок 4)
Проверьте общую электрическую розетку.
Вставьте черный провод в одно из отверстий установленной розетки, красный в другое. Выньте провода из розетки, и проверните ручку переключателя до самого низкого диапазона. Вольт Рисунок 5
Если указатель не двигался, вполне вероятно, что был выбран режим постоянного тока вместо переменного. Дело в том, что эта ошибка может оказаться смертельной, особенно если измерение проводится для изменения разводки в квартире, поэтому лучше проверьте напряжение в обоих режимах.

Режим амперметра у мультиметра

Вставьте черный щуп в СОМ или -.
Вставьте красный щуп в -. Выключите питание схемы, отключите разделительный трансформатор.
Амперметр размещается последовательно со схемой для измерения силы тока. Необходимо соблюдать полярность. Ток течет от положительной стороны к отрицательной. Установите диапазон тока к наибольшему показателю (рисунок 1)
Подайте питание и отрегулируйте диапазон данных к уменьшению. Не превышайте диапазон расходомера, в противном случае он может быть поврежден. Чтение около 2 мА должно быть указано, так как из закона Ома I = V / R = (9 вольт) / (4700 Ω) = 0,00191 = 1,91 усилители мА.

Рисунок 1. Установка диапазона тока

Некоторые важные нюансы:

Если мультиметр перестает работать, проверьте предохранитель. В отдельных случаях необходимо использовать накладные клеммы (рисунок 2)
Никогда не подключайте прибор через источник напряжения батареи или если он установлен для измерения силы тока (ампер).
Важно не только уметь пользоваться устройством, но и выбирать качественные приборы. Тестируйте прибор сразу во время покупки!
Кроме теоретических знаний, предлагаем получить практические навыки и просмотреть видео, как пользоваться мультиметром стрелочным и аналоговым цифровым серии digital – дт 830в, dt 181, dt9208a, dt 182.

Рисунок 2. Накладные клеммы в мультиметре

DT182 — это маленький мультиметр размерами 100x50x20 мм, очень удобный для измерений в полевых условиях. Такие мультиметры не защищены от повреждений при подаче напряжения на вход в режиме измерения сопротивления. При этом выгорает токопроводящий слой на низ-коомных резисторах делителя омметра-миллиамперметра, и их номиналы остаются неизвестными. Вероятен выход из строя ИМС АЦП. Она часто выполнена по бескорпусной технологии. Даже при наличии на плате контактных площадок крайне трудно найти подходящий аналог для замены. Мультиметр остается только выбросить.

Иногда не столько дорого обходится сам прибор, сколько его отсутствие. Для ремонта таких приборов не обязательно знать их схему, достаточно после покупки прибора снять заднюю крышку корпуса, на листе бумаги нарисовать расположение всех элементов и проставить их номиналы (рис.1). Лист со схемой расположения и номиналами деталей целесообразно приклеить к задней крышке мультиметра.

В приборах серий М-93, DT92xx и других в случае выхода из строя ИМС в бескорпусном исполнении ее можно заменить ICL7106 в DIP-корпусе, которую можно приклеить на свободном месте платы и припаять к имеющимся контактным площадкам обмоточным проводом ПЭВ-0,1. На рис.3 показано соответствие выводов этих микросхем.

Для контроля напряжения питания необходимо вывести провод от отрицательного полюса батареи к болту с потайной головкой на корпусе прибора. При подключении к этому контакту собственного щупа «V; Ohm» прибора на пределе «20 В» на индикаторе появится значение напряжения батареи за вычетом 3 В внутреннего стабилизатора, т.е. при напряжении питания DT182 12 В показания -9 В. Допускается снижение напряжения питания до -7 В, показания прибора до -4 В.

После завершения доработки или ремонта мультиметра плату со стороны расположения элементов можно покрыть лаком. Во избежание попадания лака на контактные поверхности переключателя режимов и пределов, лак следует сушить, расположив прибор элементами вниз.

Дата публикации: 15.02.2008

Мнения читателей

bratmena / 19.02.2019 — 05:04
Друзья! Можно ли у этого обрезка dt-182 сделать замер силы тока до 10Ампер (эта функция есть в предыдущей модели dt-181)? Поискал в интернете — не нашел. Это очень необходимая функция, и непонятно зачем ее убрали в этой модели (знал бы что он не может это измерить — не купил бы сие изделие).
Айрат Нураев / 29.06.2018 — 15:43
Была такая неисправность — перестал выключаться в положении «Выкл». Анализ неисправности показал, что на дорожках переключателя в 3х местах образовались несанкционированные перемычки, видимо, мягкий металл дорожек под давлением контактов переключателя стирался и накапливался между дорожками. Удалил их иголкой и все нормализовалось. Причем выключаться стал уже после удаления двух перемычек, третья просто постоянно зажигала средний сегмент, превращая «0» в «8».
виктор / 21.07.2017 — 11:08
подскажите пожалуйста. прибор показывает заниженное напряжение, например измеряю 12в батарейку а на дисплее 0.38в. и с переменкой также. омметр и амперметр в норме, прозвонка тоже. Пользоваться умею никогда неправильно не подключал. после вскрытия обнаружил резистор R23 1Ом подозрительно темный, выпал поменял все почистил, протер, но не помогло. Спасибо.
Дмитрий / 04.11.2016 — 09:41
DT182 купил из за маленького размера.Все работает,но диоды и транзисторы на прозвонки диодов непрозванивает.Менял батарейку не помогло.Детали без внешних повреждений.Не могу понять почему зумер работает на замыкание щупов,а диоды и транзисторы на долю секунды покажет цыфры и снова единица.Может сталкивался с таким кто, помогите разобраться.За ранее спасибо.
Валерий / 29.10.2016 — 00:39
Разобрал DT182 cнял плату(вымыть, почистить контакты, слетели ламели переключателя. Вопрос посадочных мест для ламелей 6 у меня оказалось 5. Сколько должно быть ламелей для переключателя режимов работы тестера?
Григорий / 13.10.2016 — 22:39
А у меня схема DT-182 совсем не совпадает с вашей схемой. Может посоветуете как доработать мой DT-182? http://fastpic.ru/view/82/2016/1013/c6641d3f4ab309abd011f89660d5a76f.jpg.html
Vlad / 23.05.2016 — 16:01
А кто скажет как лечится следующее: Прибор врет в показаниях, при положении 20В показывает -0,37 ?
дгц-24 / 10.03.2016 — 14:18
спасибо помогло
/ 29.09.2015 — 19:45
andre / 25.09.2015 — 06:22
статья толковая, почитал. недавно тоже сжог мультик — сгорела пара резисторов — один из них на 900 ом второй вроде на 1 к. 900 ом заменил на 1,1 к. все заработало. сжог — померил сопротивление на выключателе под напряжением (прозванивал контакты). Кстати. на старых мультиметрах — так не перегорает — это тока на свежих китайских все горит, так как я всегда так прозванивал старым мультиметром М830b masteh — и ничего никогда не выгорало, а тут старый потерял, прикупил новый IEK 830B — так он сразу мгновенно через день сгорел. так что мультиметр IEK — хлам полный.
Анатолий / 16.09.2014 — 05:59
Почему при закоротке входа при измерении на шкале омы, на дисплее высвечивается значение 1-.5 ом. Сопротивление проводов входных щупов значительно меньше.
игорь / 18.12.2013 — 15:46
всем спасибо благодаря советам реанимировал свой прибор!!!
вадим поляков / 06.05.2012 — 10:24
а как им пользоваться?
Сергей / 27.02.2012 — 19:11
Спасибо. Очень хорошая статья
Казимир / 09.01.2012 — 10:29
У меня R 21 — 900 Om, А R16 выгорел, но сохранилась первая цифра 1, поэтому делаю вывод, что R16 — 152 или 1,5 килоома.
alex / 16.10.2011 — 21:14
на щупы сорри))))
alex / 16.10.2011 — 21:13
подскажите пожалуйста, в режиме прозвонки разрядил на щюпы конденсатор и теперь прибор только меряет сопротивление и прозвонка работает, постоянку и переменку не меряет, просто скачат цифры. прибор типа DT92xx
svem / 02.10.2011 — 10:28
Подскажите плиз, в чем разница между мультиметрами с включением переключателем, и селектором. Китайцы делают немного разные. По слухам последние более точные. Заранее спасибо.
марат / 29.09.2011 — 08:11
?
С.В. ЛЕБЕДЕВ / 03.09.2011 — 14:32
Спасибо всем! Заменил R16-прозвонка заработала!!!

DT 182 ПОСТОЯННЫЙ ТОК ДИАПАЗОН СОДЕРЖАНИЕ 200 мА ПРАВИЛА ПО БЕЗОПАСНОСТИ ХАРАКТЕРИСТИКИ ОПИСАНИЕ ПАНЕЛИ ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ ИЗМЕРЕНИЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ ИЗМЕРЕНИЕ ПОСТОЯННОГО ТОКА ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЙ ДИОДНЫЙ ТЕСТ И ПРОЗВОНКА СОЕДИНЕНИЙ ЗАМЕНА БАТАРЕИ ЗАМЕНА ПРЕДОХРАНИТЕЛЯ Этот компактный цифровой мультиметр предназначен для измерения постоянного, переменного тока и напряжения, сопротивлений, проверки диодов, звуковой прозвонки при высокой точности и простоте. Легкий и маленький по размерам с чехлом и спрятанными в корпус щупами этот инструмент будет служить Вам многие годы. ПРАВИЛА ПО БЕЗОПАСНОСТИ — Всегда убеждайтесь, что переключатель функций установлен в правильной позиции. — Для того чтобы избежать электрического удара, соблюдайте ОСТОРОЖНОСТЬ при измерении высоких напряжений. Всегда выключайте исследуемую схему перед подсоединением к ней щупов. — Перед тем, как измерять сопротивление, убедитесь, что все источники питания (пост. и перем.) выключены. — Никогда не работайте с прибором с открытой задней крышкой. Никогда не подавайте на вход прибора максимально допустимые значения измеряемых величин. ХАРАКТЕРИСТИКИ ОБЩИЕ Метод измерения Режим двойного интегрирования Дисплей 3,5 разрядный ЖК дисплей Полярность Автоматическая индикация Скорость измерений 2 — 3 раза в секунду Индик.разряда батареи знак слева на дисплее Диапазон рабоч.темпер.0С — 40С, влажн. 80%. Размеры 70 x 120 x 18 мм Вес 110 гр. (включая батарею) Батарея 9-12 В, могут использоваться: GP23A или эквивалент Принадлежности Батарея GP23A, чехол, инструкция ПОСТОЯННОЕ НАПРЯЖЕНИЕ ДИАПАЗОН 2В 20 В 200 В 500 В РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ 1 мВ 10 мВ 0.1В 1В ТОЧНОСТЬ (1год) 18-28С + 0.5% + 1D *) + 0.8% + 1D *) D — единица младшего разряда Максимально допустимое входное напряжение 500 В. ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ ДИАПАЗОН 200 В 500 В РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ 0.1 В 1В ТОЧНОСТЬ (1год) 18-28С + 1.2% + 10D + 1.2% + 10D Диапазон рабочих частот: 45 — 1000 Гц. Максимально допустимое входное напряжение 500 В эфф. Индикация: индикация среднеквадратичного значения переменного напряжения синусоидальной формы. 0.1 мА ТОЧНОСТЬ (1год) 18-28С + 2% + 2D Защита от перегрузки: предохранитель 200 мА/250 В. СОПРОТИВЛЕНИЕ ДИАПАЗОН РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ 2 К 20 К 200 К 2000 К ТОЧНОСТЬ (1год) 18-28С 1 10 100 1К +1.0% + 2D Напряжение холостого хода: приблизительно 0.65 В. Защита от перегрузки: 250 В эфф. перем. тока ДИОДНЫЙ ТЕСТ РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ 1 мВ ТЕСТОВЫЙ ТОК 0.8мА МАКСИМ. НАПРЯЖЕНИЕ РАЗОМКН. КОНТУРА 3.2 В Защита от перегрузки: 250 В эфф. перем. тока ПРОЗВОНКА СОЕДИНЕНИЙ РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ 1 ОПИСАНИЕ Звуковой сигнал при сопротивл. менее 50 Защита от перегрузки: 250 В эфф. перем. тока ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ 1. Установить переключатель функций в положение V= 2. Установить переключатель пределов в желаемое положение. Если величина измеряемого напряжения заранее не известна установите переключатель диапазонов на наивысший предел, а затем уменьшайте предел до достижения требуемой точности. 3. Подсоедините щупы к источнику напряжения или измеряемой нагрузке. Индикатор покажет напряжение и его полярность на красном щупе прибора. 4. При установке переключателя пределов в положение “500 V” на дисплее появится знак “HV”, напоминающий о работе с высоким напряжением. Требуется осторожность. ИЗМЕРЕНИЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ 1. Установить переключатель функций в положение V 2. Установить переключатель пределов в желаемое положение. Измерения можно проводить и при положении переключателя 2V и 20V, но при этом не гарантируется точность. 3. Подсоедините щупы к источнику напряжения или измеряемой нагрузке. Считайте показания на дисплее. 4. При установке переключателя пределов в положение “500 V” на дисплее появится знак “HV”, напоминающий о работе с высоким напряжением. Требуется осторожность. ИЗМЕРЕНИЕ ПОСТОЯННОГО ТОКА 1. Установить переключатель функций в положение A. 2. Установить переключатель пределов в положение 200 mA. Считывание показаний возможно и при других положениях переключателя пределов, но десятичная точка будет показана неправильно. 3. Разомкните измеряемую цепь и подсоедините щупы прибора последовательно с нагрузкой, в которой измеряется ток. 4. Считайте на дисплее величину тока и его полярность. ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЙ 1. Установить переключатель функций в положение. 2. Установить переключатель пределов в желаемое положение. 3. Если измеряемый резистор находится в схеме, выключите питание и разрядите все конденсаторы перед подсоединением щупов. 4. Подсоедините щупы к измеряемому резистору и прочитайте на дисплее величину сопротивления. ДИОДНЫЙ ТЕСТ И ПРОЗВОНКА СОЕДИНЕНИЙ 1. Установить переключатель функций в положение. 2. Установить переключатель пределов в положение. Подсоединить красный щуп к аноду, а черный щуп к катоду исследуемого диода. Считайте на дисплее величину прямого падения напряжения на диоде в милливольтах. При реверсивном включении диода на дисплее возникнет только “1”. 4. Подключите щупы к двум точкам схемы, сигнал прозвучит при сопротивлении цепи менее 50 Ом. ЗАМЕНА БАТАРЕИ 1. При разрядке батареи на дисплее слева появляется знак. 2. Перед заменой батареи выключите мультиметр и отсоедините щупы от измеряемых цепей. 3. Выкрутите винт на задней крышке и откройте ее. Замените батарею, соблюдая полярность. ПРЕДУПРЕЖДЕНИЕ Не работайте с прибором до тех пор, пока не закроете заднюю крышку. ЗАМЕНА ПРЕДОХРАНИТЕЛЯ Предохранитель редко нуждается в замене и выгорает почти всегда в результате ошибки оператора. Для замены предохранителя выкрутите винт на задней крышке и откройте ее, как и при замене батареи. Замените предохранитель аналогичным по типу. ПРЕДУПРЕЖДЕНИЕ 1. Перед заменой предохранителя убедитесь, что переключатель диапазонов находится в положении “OFF” и отсоедините щупы от измеряемых цепей. 2. Для предотвращения возгорания используйте предохранители со значениями тока/напряжения аналогичными значениям тока/напряжения установленного на заводе предохранителя (200mA/250V).

Только с несколько уменьшенными размерами. Неприятна особенность данного мультиметра в том, что он не защищен от повреждений при подаче напряжения на вход в режиме измерения сопротивления. Очень часто от этого выходит из строя ИМС АЦП, выполненная по бескорпусной технологии. Даже при наличии на плате контактных площадок крайне трудно найти подходящий аналог для замены. Но при цене DT-182 всего 4 доллара, проще выкинуть старый (предварительно вытащив батарейку 12 В и щупы) и купить новый.

Для ремонта таких приборов приведём и расположение радиоэлементов на плате.

Микросхема выдерживает величину входного напряжения 1,5…1,8 В. У микросхем с неизвестным расположением выводов вход можно найти по деталям обвязки или по очередным измерением напряжения между общим проводом прибора — щуп «СОМ» — и каждым из выводов ИМС. В режимах «Измерение диодов-прозвонка» и «200 Ом» при незамкнутых щупах это напряжение составляет 1,10 В, в режимах «2к»-«2М» — 130 мВ. При замыкании щупов измеряемого прибора входное напряжение ИМС становится равным нулю.

Провода у щупов, которые идут в комплекте с DT-182 слишком тонкие и ненадёжные, а в самих щупах они не закреплены, так что после небольшого числа поворотов провода в щупах он отрывается. Так-же такие тонкие провода дают немалую погрешность при измерении сопротивления 10 ом и меньше. После покупки мультиметра рекомендуется сразу заменить провода на другие, с бОльшим сечением, а в самих пластмассовых щупах зафиксировать, обмотав сверху ПВХ изоляцией, снятой с тонкого провода, и с усилием вставив провод обратно в щуп.

Другое слабое звено — пружинящие контакты батарейки. В отличии от обычной кроны на 9 В, применяемой в полноразмерных мультиметрах DT-830, здесь установлена минипальчиковая дисковая батарея 23А (это не амперы) на 12 В.

Из-за тонких полосок металла контактов — они плохо пружинят и после нескольких замен элемента питания вообще не касаются батарейки. Остаётся заменить их на более надёжные или вообще припаять провода питания к батарее. Кстати именно этот дефект и был в данном приборе, который принесли мне на ремонт.

Цифровой мультиметр

Dt830B — мультиметр Fluke

Американский образовательный цифровой мультиметр DT830B 7-1306-41 (также известный как мультиметр) измеряет ток, напряжение и сопротивление при электрических испытаниях. Измеритель поставляется с набором съемных щупов. Тест диодов определяет правильное функционирование диодов схемы, а измеритель также проверяет коэффициент усиления по току передачи биполярных (PN) транзисторов.

Индикатор низкого заряда батареи предупреждает оператора о необходимости замены батареи.ЖК-дисплей имеет разрешение 2000 отсчетов, что означает, что он может отображать до 1999 единиц (3 цифры) до того, как потребуется изменить рабочий диапазон. Цифровой мультиметр Dt830B соответствует стандарту безопасности 61010 Международной электротехнической комиссии (МЭК).

Посмотрите другое видео о Dt830B

ОСОБЕННОСТИ

Мультитестеры (также называемые мультиметрами) — это электрические измерительные приборы, которые измеряют несколько свойств электрической цепи , например ток, напряжение, сопротивление, емкость и целостность цепи.Доступные в портативных или настольных моделях, мультитестеры диагностируют электрические проблемы в электрооборудовании, проводке и источниках питания.

Для подключения измерителя к цепи или устройству можно использовать различные щупы, зажимы и провода. Цифровой мультиметр Dt830B отображает информацию в аналоговой или цифровой форме. Факторы, влияющие на выбор измерителя, включают электрические свойства, которые необходимо измерить, ожидаемый диапазон результатов и желаемый уровень защиты от переходных напряжений.

Рейтинги безопасности основаны на стандартах Международной электротехнической комиссии (МЭК) для низковольтного испытательного оборудования. В стандарте IEC 61010 выделены четыре категории установки при перенапряжении. Как правило, счетчик с рейтингом категории IV обеспечивает большую защиту от переходных напряжений, чем счетчик с рейтингом более низкой категории.

American Educational Products производит учебные материалы по математике, естествознанию и чтению / языку для учащихся подготовительных классов до 12 классов.Компания, основанная в 1986 году, расположена в Форт-Коллинзе, штат Колорадо. Цифровой мультиметр Dt830B.

Что в коробке?

Цифровой мультиметр American Educational DT830B 7-1306-41

(1) Набор измерительных проводов

Батарея 9 В (установлена)

Инструкции

Цифровой мультиметр Dt830B, Обзор цифрового мультиметра Dt830B

, цифровой мультиметр Dt830b, цифровой мультиметр dt830b use, мультиметр dt830b, схема цифрового мультиметра dt830b, проверка целостности цепи dt830b

$ 3 Разборка мультиметра | Hackaday

[Diode Gone Wild] и его кот решили посмотреть, как внутри работает трехдолларовый метр.Счетчик был помечен как DT-830B, и у него уже была более старая модель той же модели, и он задавался вопросом, как они могут позволить себе продать его — включая доставку — за 3 доллара. Вы можете увидеть видео его тестирования, разборки и реверс-инжиниринга ниже.

Что было странно, так это то, что, несмотря на тот же номер модели, размер счетчика был немного другим. Когда он открыл корпус, чтобы установить батарею, он заметил, что плата не выглядела так, как будто на ней были предохранители или компоненты, соответствующие номинальному напряжению.Он решил, что недостающие части могут быть под платой, и проверил измеритель.

Честно говоря, за 3 доллара счетчик неплохо согласовывался с другими его счетчиками. Шкала переменного тока представляла собой не что иное, как диод, питающий измеритель постоянного тока с немного другими коэффициентами преобразования технических единиц. Не самый точный способ, но он определенно соответствует тому, что вы ожидаете от счетчика за 3 доллара. Однако позже корпус и печатная плата вышли, а на другой стороне платы не было никаких дополнительных компонентов.

В оригинальном DT-830B были мощные резисторы там, где они были необходимы, и, что наиболее важно, предохранитель для функции измерения тока. У нового была маркировка на корпусе о типе предохранителя, который он использует, но внутри предохранителя не было, хотя на печатной плате были контактные площадки, которые могли быть использованы для предохранителя.

Может быть, в этих частях не было необходимости? После наброска схемы видео показывает, что на самом деле для рассеивания напряжения и мощности действительно требовались компоненты большего размера. Кроме того, ошибка подключения может легко привести к очень высокому напряжению прямо на ИС.

Он был очень похож на DT-832, который мы видели некоторое время назад. Однако у этого был предохранитель, и мы не уверены, были ли у него резисторы лучшего номинала. Мы также видели дешевые счетчики с предохранителями, которые фактически не использовались.

Деловой и промышленный мультиметр DT9205A / MS8233E / DT-830B / XL830L / VC921 Вольтметр Амперметр Тестер Цифровое испытательное оборудование Мультиметры

Домашняя страница
Деловой и промышленный
Испытательное, измерительное и контрольное оборудование
Контрольно-измерительные приборы и детекторы
Электрические испытания Измерители
Испытательное оборудование Мультиметры
Мультиметр DT9205A / MS8233E / DT-830B / XL830L / VC921 Вольтметр Амперметр Тестер цифровой

Мультиметр DT9205A / MS8233E / DT-830B / XL830L / VC921 Вольтметр Амперметр Тестер

Мультиметр DT9205A / MS8233E / DT-830B / XL830L / VC921 Вольтметр Амперметр Тестер Цифровой.Автоматическое отключение через некоторое время бездействия для экономии заряда батарей. Размер: 140 мм x 67 мм x 30 мм. Удержание максимального значения √. Непрерывность √. Тест диодов √. Подсветка √. Хранение данных √. Автоматический диапазон √ .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий ： Торговая марка: ： Небрендированные / универсальные ， UPC: ： Не применяется ： MPN: ： Не применяется ， EAN: ： Не применяется ，。

Мультиметр DT9205A / MS8233E / DT-830B / XL830L / VC921 Вольтметр Амперметр Тестер Цифровой

20 шт. 1206 SMD Самовосстанавливающийся самовосстанавливающийся предохранитель 0,2A MF-NSMF020-2, 14 дюймов x 0,120 дюймов Сегментированное пильное полотно для сухой или влажной резки с 1-дюймовой оправкой, резьбовым кольцом BSPP G1 / 2 дюйма, калибровка GO NOGO 100% FedEx с доставкой за 4 дня, LA120 AI516 / 4 АБРАЗИВНЫЕ КАМНИ / ПАЛОЧКИ CINCINNATI 4шт.5/16 «sq.x4» L .. Устойчивые к усадке, рабочие перчатки CLC Custom Leathercraft 125L Handyman Flex Grip, автоматические карандаши Pentel Twist-Erase Express QE417LEBP2. Хонинговальная оправка Sunnen HB-1250, USB Nano V3.0 ATmega328 16M 5V Микроконтроллер Ch440G Приводной модуль BSG. 5145186 5133783 5530 5125046 Новый приборный щиток для Ford / New Holland 4430, 1 шт. Новый MOTOROLA MC68060RC75 Инкапсуляция: PGA, кабель мультиметра вольтметра Ультратонкий игольчатый тестер Уникальный шнур для проверки зонда, PEMD13,115 TRANS NPN / PNP 50V 100MA SOT666 PEMD13 5PC.350221 Патрон предохранителя Littlefuse 20 ЧАСТЕЙ, 16 X 1-1 / 4 дюйма, класс 5, крупная шестигранная головка Винты с шестигранной головкой Hillman 3/8 дюйма. # 33 HSS полированные сверла для длины джоббера, набор из 12 шт., 4 шт., 6-контактный переходник с гнездом DIN DIN-штекер Кабельный разъем для пайки Audio UE. Металлизированный миниатюрный капюшон D Sub, 15 контактов В упаковке 10 шт. НОВИНКА. Временная карта Acroprint для электронных часов модели Atr120, еженедельно или каждые две недели 250, 2 шт. 7 / 16-20, замковая гайка из нержавеющей стали 304.10PCS, медная 4-миллиметровая вилка типа «банан» для тестовых датчиков питания при привязке видео, 129150-77710 Регулятор напряжения 12 В для Yanmar 3TNE74 YM180 YM1510 3TNA72 3ТН75.Прокладка оригинального оборудования John Deere # F519R, предотвращение буксировки нарушителей парковки на алюминиевой вывеске размером 12 x 18 дюймов. Сделано в США. Защищено от УФ-излучения. 1/2/5 шт MPR121 Breakout V12 Модуль управления емкостным сенсорным датчиком Клавиатура I2C, FCN-360 A1SX42 Новый ВХОДНОЙ БЛОК MITSUBISHI. 50 шт. Материнская плата Riser M3x10 + 6 шестигранных медных винтов M3 * 10 мм, шайба с головкой и гайкой. Ремень ГРМ шириной 20 мм 20AT5 / 2000 Длина 2000 мм 400 зубьев Шаг 5 мм.

Мультиметр DT9205A / MS8233E / DT-830B / XL830L / VC921 Вольтметр Амперметр Тестер Цифровой

Детская теплая джинсовая куртка с короткими рукавами на короткой подкладке и зимним мехом с капюшоном для маленьких и больших девочек Верхняя одежда: Одежда.Полное ощущение и отклик дают вам уверенность, которая вам нужна в дороге, FishTrax X имеет регулировку чувствительности 0-го уровня, которая позволяет вам переключаться на более низкую или более высокую чувствительность, чтобы поймать больше рыбы, Мягкие и удобные носки / Модные и уникальные дизайны, Покупайте мужские туфли-броги из искусственной кожи Chickle на шнуровке и другие оксфорды на. Средняя полная длина: 63 дюйма (160 см). Защита ваших инвестиций важна, и выбор правильных деталей может оказаться сложной задачей. Теперь получите еще более богатую текстуру и элегантный стиль.Вы можете выглядеть более привлекательно и привлекательно, очарование из бусин из стерлингового серебра и другие бусины на, мы покажем вам больше цветовой таблицы, и он хорошо сделан, прочен и не опрокидывается. Каждый тканевый чехол для шара поставляется с двумя шарами. Этикетки для мыла для стирки Этикетки для канистр Этикетки для банок Этикетки для. он способствует росту уверенности и силы, которые происходят из постоянного осознания связи с Божественной любовью. украшенный жемчугом и кристаллами, мы выгравируем наш красивый единственный в своем роде дизайн на одной стороне доски, который будет использоваться для украшения вашей кухни, 5: Добавьте любые применимые купоны: Получите наш последний код купона :.Волшебный Единорог / Радуга Персонализированные Теги подарка спасибо. СДЕЛАЙТЕ УДИВИТЕЛЬНЫЙ ПОДАРОК: присутствует в каждом логотипе. Это гидрокостюм TommyDSports Shorty, результаты измеряются по прибавке в весе. Функция блокировки RFID: блокировка RFID защищает карты от несанкционированного сканирования, В комплект входит: 5 x Держатель карты места. Поставляется с застежкой-молнией на спальном мешке 5 Season, ПАЛЬТОМ и CLARK-Zipper: невидимая молния с закрытым дном, 【Shiny Silk PLA】 Гладкая и блестящая поверхность, как настоящий шелк.

Мультиметр DT9205A / MS8233E / DT-830B / XL830L / VC921 Вольтметр Амперметр Тестер Цифровой

Цифровой прибор dt 830b схема и ремонт.Схемы мультиметра. Принципиальная схема мультиметра

Совсем недавно мне досталось от одного автолюбителя 2 тестера DT-830B — выглядят они совершенно новыми. Сказал, что они сгорели из-за неправильного подключения к батарее амперметра в положении 10А, он говорит, что включил параллельно в момент зарядки батареи, так накрыли сначала одну, потом купили вторую и понесли та же судьба. Я их для себя просил, т.к. у моего тестера той же марки изношенный корпус, и вообще он не переносит падения со стола, поэтому я решил попросить его отдать мне эти два, чтобы поменять корпус.Приступил к работе, снял крышку и решил сам убедиться в ее неисправности.

Визуально обнаружил отсутствие одной клеммы, видимо аккумулятор вынули, не заботясь о исправности платы. Предохранитель исправен, резисторы в норме — поэтому для проверки ставлю положение вольтметра, подключаю щупы — на дисплее 0,00. Омметр тоже, амперметр и т.д. Решил убрать плату, и вот:

Обнаружил перегоревшую дорожку возле клеммы с аккумулятором, иногда такая дорожка горит, но предохранитель цел.

Подключил как мог и приступил к сборке, хочу обратить особое внимание неопытных любителей домашнего ремонта на эти подшипники, которые при быстрой разборке могут потеряться, а без них четкого переключателя не видно.

Собрал — работает. Радости было много, открыл второй, и удивлять не было предела …

В итоге + 2 тестера за 25 минут, собрав оба, протестировали их на работоспособность — работают как новые !

Справа мой тестер и рядом два — теперь тоже мои 🙂 Осталось разобраться, зачем мне их сейчас 3, но это уже отдельная история.Желаю всем внимательно отнестись к любой технике, прежде чем отказываться от нее, ведь зачастую ремонт заключается в простейших действиях по восстановлению контактов.

Мультиметр DT-830B — прибор китайского производства, которым пользуются многие. Тем, кто постоянно занимается электроникой, не обойтись без такой техники. В этой статье объясняется, что такое мультиметр DT-830B. Инструкция с подробным описанием устройства позволяет использовать его даже новичкам.

Выпускается много моделей, различающихся качеством, точностью и функциональностью.

Прибор предназначен для следующих основных измерений:

значений электрического тока;
напряжение между 2 точками в электрической цепи;
сопротивление.

Кроме того, мультиметр DT-830B и другие связанные модели могут выполнять множество дополнительных операций:

прозвонить цепь с сопротивлением ниже 50 Ом со звуковой сигнализацией;
проверить целостность полупроводникового диода и определить его прямое напряжение;
проверьте полупроводниковый транзистор;
измерить электрическую емкость и индуктивность;
с помощью термопары;
определяют частоту гармонического сигнала.

Как работает мультиметр?

Циферблат показывает измеренные значения в виде цифр на пластиковом или стеклянном дисплее.
Переключатель позволяет изменять функции устройства, а также диапазоны переключения. В нерабочем состоянии он устанавливается в положение «Выкл.».
Гнезда (коннекторы) в корпусе для установки датчиков. Главное, с надписью COM и отрицательной полярностью, общего назначения … В него вставлен щуп с черным проводом.Следующий, обозначенный VΩmA, имеет положительную полярность с красным проводом.
Проверьте гибкие провода красного и черного цвета с помощью плоскогубцев.
Транзисторная панель управления.

Мультиметр DT-830B: инструкция с подробным описанием режимов измерения

Не все понимают, как измерить необходимые параметры прибором. При использовании мультиметра DT-830B необходимо точно соблюдать руководство по эксплуатации. В противном случае устройство может сгореть.

1.Измерение сопротивления

Функция нужна, когда нужно провести электропроводку в квартире или найти обрыв в домашней сети … Не все знают, как пользоваться мультиметром в этом случае, а нужно просто установить переключатель в сектор измерения сопротивления в соответствующий диапазон измерения. Устройство имеет звуковой сигнал, что цепь замкнута. Отсутствие сигнала означает, что где-то есть обрыв или значение сопротивления цепи выше 50 Ом.

Диапазон минимальных сопротивлений (до 200 Ом) называется коротким замыканием. Если вы подключите красный и черный щуп друг к другу, прибор должен показать значение, близкое к нулю.

Мультиметр DT-830B китайского производства имеет следующие особенности при измерении электрического сопротивления:

Высокая погрешность показаний.
При измерении малых сопротивлений значение, полученное при контакте щупов, следует вычесть из показаний. Для этого их предварительно закрывают.В остальных диапазонах сектора ошибка уменьшается.

2. Как измерить постоянное напряжение

Устройство переключается на сектор постоянного напряжения, разделенный на 5 диапазонов. Переключатель установлен в заведомо большем диапазоне значений. При измерении напряжения питанием от аккумулятора 3 В или 12 В можно установить сектор в положение «20». Не стоит ставить большое значение, так как погрешность показаний увеличится, а если будет меньше, прибор может сгореть. Для грубых измерений, если вам нужна точность всего 1 В, мультиметр можно сразу установить в положение «500».То же самое происходит, когда измеренное напряжение неизвестно по величине. После этого вы можете постепенно переключать диапазон на более низкие значения. О наивысшем уровне измерения сигнализирует предупреждение «HV», которое загорается в верхнем левом углу. Большие напряжения требуют осторожности при работе с прибором, хотя, как и вольтметр от мультиметра DT-830B, надежнее амперметра или омметра.

Соблюдение полярности датчиков цифрового прибора не является обязательным.Если он не совпадает, это не повлияет на значение показаний, а в левой части экрана загорится знак «-».

3. Как измерить напряжение переменного тока

Установка в секторе переменного напряжения такая же, как и в режиме постоянного тока. 220-380 В могут повредить устройство при неправильном подключении.

4. Измерение постоянного тока

Малые токи для электронных цепей, измеряемые в секторе DCA. В этих положениях переключателя измерение напряжения не допускается. В этом случае произойдет короткое замыкание.

Для измерения силы тока до 10 А используется третья розетка, в которую следует переставить красный щуп. Показания можно снять всего за несколько секунд. Обычно амперметр используется для измерения силы тока электроприборов. В этом случае следует использовать прибор с осторожностью и тогда, когда измерения действительно необходимы.

5. Контроль исправности диодов

В противоположном направлении на диоде прибор должен показывать бесконечность (одна слева).В прямом направлении напряжение на переходе составляет 400-700 мВ.

В этом секторе также можно проверить исправность транзистора. Если представить его как два противоположно соединенных диода, каждый переход необходимо проверять на пробой. Для этого узнайте, где находится база. Для типа pnp необходимо найти клемму (базу) с положительным зондом, чтобы отрицательный зонд показывал бесконечность на двух других (эмиттер и коллектор). Если транзистор типа npn, база находится на отрицательном пробнике.Чтобы найти эмиттер, нужно измерить сопротивление его перехода, которое всегда больше, чем коллекторное. Для исправного элемента оно должно быть в пределах 500-1200 Ом.

Прозвонив переходы мультиметром в прямом и обратном направлениях, можно определить исправен транзистор или нет.

6. Сектор hFE

Устройство может определять коэффициент усиления по току транзистора h31. Для этого достаточно вставить его 3 контакта в соответствующие гнезда розетки.На дисплее сразу отображается значение «h31». Чтобы получить правильные результаты, вы должны различать типы pnp (правая сторона сокета) и npn (левая сторона).

7. Возможности доработки прибора

Для мультиметра DT-830B инструкция предусматривает определенное количество функций. Модели немного отличаются друг от друга, и при желании можно улучшить любую, например, добавить измерение емкости конденсатора, температуры и всех других дополнительных функций, перечисленных ранее.

Основа мультиметра

Мультиметр DT-830B: схема и ремонт

Для недорогого малогабаритного прибора чаще всего используется микросхема ICL7106.

При измерении напряжения сигнал с переключателя через резистор R17 поступает на вход 31 микросхемы. При измерении переменного напряжения оно выпрямляется через диод D1, после чего сигнал также проходит по цепочке на вывод 32 микросхемы.

Измеренный постоянный ток создается на резисторах, после чего сигнал также поступает на вход 32.Микросхема защищена предохранителем на 0,2 А, установленным на входе.

Устройство часто выходит из строя при потере контактов и неправильном включении. В первую очередь проверяется и меняется предохранитель.

Прибор надежно работает при измерении напряжения, так как хорошо защищен от перегрузок на входе. Сбои могут возникнуть при измерении сопротивления или тока.

Перегоревшие резисторы можно определить визуально, а диоды и транзисторы можно проверить с помощью методов, приведенных ранее.Производится проверка на отсутствие обрывов и надежность контактов.

При ремонте прибора в первую очередь проверяется блок питания. Затем проверяется работоспособность микросхемы. Он должен быть исправным, если напряжение на выводе 30 составляет 3 В, и нет пробоя между блоком питания и общим выводом микросхемы.

При разборке не потеряйте шарики переключателя, без которых не будет надежной фиксации.

Когда менять аккумулятор?

Питание устройства меняется, когда числа на дисплее исчезают, а результаты измерений отклоняются от приблизительно известных значений.На экране появится изображение батареи. Для его замены нужно снять заднюю крышку, снять старую и установить новый элемент.

Пользоваться мультиметром DT-830B очень удобно: аккумулятор меняют легко и очень редко. Просто с ним нужно работать очень осторожно. При неправильном использовании устройство может легко сгореть.

Радиолюбители периодически сталкиваются с проблемой поломки мультиметра. Чаще всего проблема в том, что мультиметр был пропаян кислотой и контакты просто окисляются.В этом случае проблему очень легко устранить, но есть более серьезная проблема, например (как в моем случае), забыв разрядить конденсатор, он вставляется в цифровой мультиметр и требуется измерить емкость, после которую тестер вообще отказывается что-либо измерять.

Открыв мультиметр, мы явно ничего не увидим, так как микросхема была убита статикой. Сама микросхема, скорее всего, будет иметь номера 324, как на фото. Принципиальный dT9205A схема банка.

Но поскольку мультиметр китайского производства, то, скорее всего, мы не найдем никаких данных по этой микросхеме. Так что сначала ничего не нашел, но потом решил поискать, введя не все элементы надписи микросхемы, а только цифры. И результат меня порадовал — микросхема оказалась lm324, а точнее китайской копией, только с другими буквами. Есть возможность поменять его на какой-нибудь другой ОУ. Если у вас в городе есть радиомагазин, то вы можете быстро съездить туда и купить эту микросхему, но если такого магазина нет (как в моем случае) или он находится далеко, а измеритель емкости очень нужен, то мы поменять его на любую существующую микросхему, содержащую в себе 4 операционных усилителя.Если нет четверок, просто поставьте две микросхемы, содержащие 2 ОУ, как я сделал сначала.

Правда позже выяснилось, что с ними мультиметр выдает ошибку. Это было связано с тем, что коэффициент усиления моих операционных усилителей отличался от коэффициента усиления lm324. Но деваться было некуда, так как я уже говорил ранее, что у нас нет радиомагазинов, да и заказ через интернет тоже не лучший вариант — придет заказ долго, и я решил поставить другие.Буквально за пару дней до ремонта мультиметра DT9205A поступил заказ на пять TL074.

Правда у меня они были в DIP корпусе и чтобы он не мешал закрытию крышки DT9205A — перепаял проводами.

Возможно, при смене операционного усилителя, даже если он lm324, мультиметр покажет приглушение некорректно. В этом случае, если отклонение не очень большое, то эту ошибку устраняет подстроечный резистор рядом с микросхемой (показан красной стрелкой), но поскольку могут быть отклонения в номинале конденсатора, лучше измерить его ёмкость другого мультиметра и настройте свою на то же значение.

И напоследок пара фото работы после ремонта.

С тех пор прошло достаточно времени — и мультиметр работает без проблем. Желаю всем творческих успехов! Автор статьи: 13265

Обсудить статью РЕМОНТ МУЛЬТИМЕТРА DT9205

Флюс SKF

В любом случае, как бы вы ни демонтировали этот резистор с платы, на плате останутся неровности старого припоя, снимать нужно демонтажной оплеткой, окунув ее в спиртово-канифольный флюс.Накладываем кончик оплетки прямо на припой и прижимаем, разогревая кончиком паяльника до тех пор, пока весь припой с контактов не впитается в оплетку.

Тесьма демонтируемая

Ну, тогда дело техники: берем резистор, купленный в радиомагазине, кладем на освободившиеся от припоя контактные площадки, сверху прижимаем отверткой и касаемся площадок и выводов, расположенных по адресу края резистора с помощью жала 25-ваттного паяльника припаять на место.

Паяльная оплетка — Применения

С первого раза наверняка криво получится, но самое главное, девайс восстановится. На форумах мнения о таком ремонте разделились, одни утверждали, что из-за дешевизны мультиметров ремонтировать их вообще нет смысла, мол выкинули и пошли покупать новый, другие даже были готовы к работе до конца и перепаять АЦП). Но как показывает этот случай, иногда ремонт мультиметра — дело довольно простое и экономичное, и с таким ремонтом легко справится любой домашний умелец.Каждый! AKV.

В настоящее время выпускается огромное количество разнообразной цифровой продукции измерительных приборов разной степени сложности, надежности и качества. Основа всех современных цифровых мультиметров — это встроенный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных устройств, был преобразователь на микросхеме ICL71O6 производства MAXIM. В результате было разработано несколько успешных недорогих моделей цифровых мультиметров серии 830, таких как М830В, М830, М832, М838.Вместо буквы М может стоять ДТ. Эта серия инструментов в настоящее время является самой распространенной и наиболее воспроизводимой в мире. Его основные возможности: измерение постоянного и переменного напряжения до 1000 В (входное сопротивление 1 МОм), измерение постоянного тока до 10 А, измерение сопротивлений до 2 МОм, проверка диодов и транзисторов. Кроме того, в некоторых моделях есть режим звуковой непрерывности соединений, измерения температуры с термопарой и без нее, генерации меандра с частотой 50… 60 Гц или 1 кГц. Основным производителем мультиметров этой серии является Precision Mastech Enterprises (Гонконг).

Схема и работа устройства

Основа мультиметра — АЦП IC1 типа 7106 (ближайший отечественный аналог — микросхема 572PV5). Его структурная схема представлена на рис. 1, а распиновка для версии в корпусе DIP-40 — на рис. 2. Ядру 7106 могут предшествовать разные префиксы в зависимости от производителя: ICL7106, ТС7106 и т. Д. Все чаще используются бесчиповые микросхемы (DIE-микросхемы), кристалл которых припаян непосредственно к печатной плате.

Рассмотрим схему мультиметра Mastech M832 (рис. 3). Контакт 1 микросхемы IC1 подает положительное напряжение питания батареи 9 В, а контакт 26 — отрицательное напряжение питания батареи. Внутри АЦП находится стабилизированный источник напряжения 3 В, его вход подключен к контакту 1 IC1, а выход — к контакту 32. Контакт 32 подключен к общему контакту мультиметра и гальванически подключен к входу COM. устройства. Разница напряжений между контактами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений — от номинального до 6.5 В. Это стабилизированное напряжение поступает на регулируемый делитель R11, VR1, R13, ac его выхода — на входные микросхемы 36 (в режиме измерения токов и напряжений). Делитель устанавливает потенциал U er на выводе 36, равный 100 мВ. Резисторы R12, R25 и R26 имеют защитные функции. Транзистор Q102 и резисторы R109, R110nR111 отвечают за индикацию разряда аккумулятора. Конденсаторы C7, C8 и резисторы R19, R20 отвечают за отображение десятичных знаков дисплея.

Рис. 3. Принципиальная схема мультиметра M832

Измерение напряжения

Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4. При измерении постоянного напряжения входной сигнал подается на R1… R6, с выхода которого через переключатель (по схеме 1-8 / 1… 1-8 / 2) подается на защитный резистор R17. Этот резистор, кроме того, при измерении переменного напряжения вместе с конденсатором С3 образует фильтр нижних частот.Затем сигнал поступает на прямой вход микросхемы АЦП, вывод 31. Потенциал общего вывода, генерируемый источником стабилизированного напряжения 3 В, вывод 32, поступает на обратный вход микросхемы.

При измерении переменного напряжения оно выпрямляется однополупериодным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны так, чтобы при измерении синусоидального напряжения прибор показывал правильное значение. Защита АЦП обеспечивается делителем R1… R6 и резистором R17.

Измерение тока

Упрощенная схема мультиметра в режиме измерения тока представлена на рис. 5. В режиме измерения постоянного тока последний протекает через резисторы RO, R8, R7 и R6, которые переключаются в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 поступает на вход АЦП, и результат отображается. Защиту АЦП обеспечивают диоды D2, D3 (в некоторых моделях могут не устанавливаться) и предохранитель F.

Измерение сопротивления

Упрощенная схема мультиметра в режиме измерения сопротивления представлена на рис. 6. В режиме измерения сопротивления используется зависимость, выражаемая формулой (2). Схема показывает, что один и тот же ток от источника напряжения + LJ протекает через эталонный резистор Ron и измеряемый резистор Rx (токами входов 35, 36, 30 и 31 можно пренебречь), а соотношение UBX и Uon равно соотношение сопротивлений резисторов Rx и Ron.R1… .R6 используются в качестве опорных резисторов, R10 и R103 используются в качестве резисторов установки тока. Защита АЦП обеспечивается термистором R18 (в некоторых дешевых моделях используются обычные резисторы номиналом 1 … 2 кОм), транзистором Q1 в режиме стабилитрона (устанавливается не всегда) и резисторами R35, R16 и R17 на входах. 36, 35 и 31 АЦП.

Режим непрерывной работы

В схеме набора используется IC2 (LM358), который содержит два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор.Когда напряжение на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается открывающее ключ на транзисторе Q101, в результате чего издается звуковой сигнал. Порог определяется делителем R103, R104. Защита обеспечивается резистором R106 на входе компаратора.

Неисправности мультиметров

Заводские дефекты мультиметров М832

Проявление дефекта	Возможная причина	Устранение дефекта
		Контрольные элементы C1 и R15













		Открыть контакты разъема



При измерении переменного напряжения показания прибора «плавают», например, вместо 220 В они изменяются от 200 В до 240 В


		Припой IC2 штырьки


		Для восстановления надежного контакта необходимо: Исправить токопроводящие резинки; Протрите соответствующие контактные площадки на печатной плате спиртом; Повременить эти контакты на плате

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения с частотой 50… 60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, имеющий режим генерации меандра. Для проверки дисплея положите его на ровную поверхность дисплеем вверх, подключите один щуп мультиметра M832 к общему выходу индикатора (нижний ряд, левый выход), а другой щуп мультиметра поочередно подключите к остальным. дисплея. Если есть возможность добиться зажигания всех сегментов дисплея, значит он исправен.

В режиме измерения тока при использовании входов V, Ω и mA, несмотря на наличие предохранителя, возможны случаи, когда предохранитель перегорает позже, чем успевают пробиться предохранительные диоды D2 или D3. Если в мультиметр установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае могут перегореть сопротивления R5 … R8, а на сопротивлениях это может не проявиться визуально. В первом случае, когда пробивается только диод, дефект проявляется только в режиме измерения тока: ток течет через прибор, но на дисплее отображаются нули.В случае перегорания резисторов R5 или R6 в режиме измерения напряжения прибор завысит показания или покажет перегрузку. Когда один или оба резистора полностью сгорели, прибор не сбрасывается в режиме измерения напряжения, но при замыкании входов дисплей обнуляется. При перегорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор покажет перегрузку, а в диапазоне 10 А — только нули.

При подаче на вход прибора очень высокого напряжения в режиме измерения напряжения может произойти пробой в элементах (резисторах) и на печатной плате; в режиме измерения напряжения цепь защищена делителем на сопротивлениях R1… R6.

Источник стабилизированного напряжения 3 В в АЦП для дешевых китайских моделей на практике может давать напряжение 2,6 … 3,4 В, а для некоторых устройств перестает работать даже при напряжении питания 8,5 В.

Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго приближается к значению перегрузки («1» на дисплее) или вообще не выставляется. «Вылечить» некачественную микросхему АЦП можно, уменьшив значение сопротивления R14 с 300 до 100 кОм.

При измерении сопротивлений в верхней части диапазона прибор «сбрасывает» показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. Лечится заменой конденсатора С4 на конденсатор 0,22 … 0,27 мкФ.

В приборах серии DT иногда бывает, что переменное напряжение измеряется со знаком минус. Это свидетельствует о неправильной установке D1, обычно из-за неправильной маркировки на корпусе диода.

Бывает, что производители дешевых мультиметров ставят в схему звукового генератора некачественные операционные усилители, а потом при включении прибора раздается жужжащий звук.Этот дефект устраняется припаиванием электролитического конденсатора 5 мкФ параллельно цепи питания. Если это не обеспечивает стабильную работу звукового генератора, то необходимо заменить операционный усилитель на LM358P.

Часто возникает такая неприятность, как протечка аккумулятора. Небольшие капли электролита можно стереть спиртом, но если плата сильно залита, то хороших результатов можно получить, промыв ее горячей водой с хозяйственным мылом. После снятия индикатора и распайки зуммера с помощью щетки, например, зубной щетки, нужно хорошенько намылить доску с двух сторон и промыть под проточной водой из-под крана.Повторив стирку 2 … 3 раза, доска просушивается и устанавливается в корпус.

В большинстве выпускаемых в последнее время устройств используются АЦП на микросхемах DIE. Кристалл устанавливается прямо на печатную плату и залит смолой. К сожалению, это значительно снижает ремонтопригодность устройств, поскольку при выходе из строя АЦП, что довольно часто встречается, его сложно заменить. Неупакованные АЦП иногда чувствительны к яркому свету. Например, если вы работаете возле настольной лампы, погрешность измерения может увеличиться.Дело в том, что индикатор и плата устройства имеют некоторую прозрачность, и свет, проникая через них, попадает на кристалл АЦП, вызывая фотоэлектрический эффект. Чтобы устранить этот недостаток, нужно снять плату и после снятия индикатора приклеить место расположения кристалла АЦП (он хорошо виден сквозь плату) плотной бумагой.

Схемы М830 … Разница не большая DT830 или М830 …

Исключительно каждый должен уметь пользоваться измерительными приборами.Вольтамперметр
— универсальный прибор (сокращенно «тестер», от слова «тест»). Разновидностей очень много. Мы не все будем их рассматривать. Возьмем самый доступный мультиметр китайского производства DT-830B.

МУЛЬТИМЕТР DT-830B состоит из:
-дисплея с
-переключателем многопозиционного
-разъемов для подключения щупов
-панели для проверки транзисторов
— задней крышки (понадобится для замены аккумулятора прибора, 9- вольт Крона)
Положения переключателя разделены на сектора:
ВЫКЛ / ВКЛ — выключатель питания прибора
DCV — измерение напряжения постоянного тока (вольтметр)
ACV — измерение напряжения перегрузки по току (вольтметр)
hFe — сектор включения измерения транзистора
1.5v-9v- проверка АКБ.
DCA — Измерение постоянного тока (амперметр).
10А — сектор амперметра для измерения больших значений постоянного тока (по инструкции
измерения проводятся в течение нескольких секунд).
Diode — сектор для проверки диодов.
Ом — сектор измерения сопротивления.

DCV сектор
На этом устройстве сектор разделен на 5 диапазонов. Измерения проводятся от 0 до 500 вольт. Постоянное напряжение большой величины мы встретим только при ремонте телевизора.С этим устройством при высоких напряжениях нужно работать очень осторожно.
При переключении в положение «500» вольт на экране в верхнем левом углу загорается предупреждение HV. дело в том, что включен самый верхний уровень измерения и при появлении больших значений нужно быть предельно осторожным.

Обычно измерение напряжения осуществляется переключением высоких позиций диапазона на более низкие, если вы не знаете значение измеряемого напряжения. Например, перед тем, как замерить напряжение на аккумуляторе сотового телефона или автомобиля, на котором написано максимальное напряжение 3 или 12 вольт, то мы благополучно ставим сектор в положение «20» вольт.Если установить более низкое значение, например «2000» милливольт, устройство может выйти из строя. Если надеть большую, показания прибора будут менее точными.
Если вам неизвестно значение измеряемого напряжения (конечно, в рамках бытовой электротехники, где оно не превышает значения прибора), то установите «500» вольт в верхнее положение. и сделайте замер. В общем, приблизительное измерение с точностью до одного вольта может быть на позиции «500» вольт.
Если требуется более высокая точность, переключитесь только в нижнее положение, чтобы измеренное напряжение не превышало значения в положении переключателя прибора. Этот прибор удобен для измерения постоянного напряжения тем, что не требует обязательной полярности. Если полярность щупов («+» — красный, «-» — черный) не совпадает с полярностью измеренного напряжения / th, в левой части экрана появится знак «-», а значение будет соответствовать измеренному.

Сектор ACV
Сектор имеет 2 позиции на этом типе устройства — «500» и «200» вольт.
Осторожно обращайтесь с измерениями 220–380 вольт.
Порядок измерения и настройки позиций такой же, как и в секторе DCV.
DCA сектор.
Это миллиамперметр постоянного тока, который используется для измерения малых токов, в основном в электронных схемах. От нас пока не будет никакой пользы.
Во избежание поломки прибора не ставьте переключатель на этот сектор, если вы забудете и начнете измерять напряжение, прибор выйдет из строя.

Секторный диод.
Одно положение для проверки диодов на пробой (при малом сопротивлении
) и обрыв цепи (бесконечное сопротивление).Принципы измерения основаны на работе омметра. Как и hFE.
Сектор HFE
Для измерительных транзисторов имеется гнездо, указывающее, в какое гнездо установить какую ножку транзистора. Транзисторы с проводимостью p — p — p и p — p — p проверяются на пробой, поломку и большее отклонение от стандартных сопротивлений переходов.

Мультиметр цифровой М832. Схема электрическая, описание, характеристики

Невозможно представить себе верстак ремонтника без удобного недорогого цифрового мультиметра.В данной статье рассматривается устройство цифровых мультиметров серии 830, наиболее частые неисправности и способы их устранения.

В настоящее время выпускается огромное количество разнообразных цифровых средств измерений разной степени сложности, надежности и качества. Основа всех современных цифровых мультиметров — это встроенный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, был преобразователь на микросхеме ICL71O6 производства MAXIM.В результате было разработано несколько успешных недорогих моделей цифровых мультиметров серии 830, таких как М830В, М830, М832, М838. Вместо буквы М может стоять ДТ. Эта серия инструментов в настоящее время является самой распространенной и наиболее воспроизводимой в мире. Его основные возможности: измерение постоянного и переменного напряжения до 1000 В (входное сопротивление 1 МОм), измерение постоянного тока до 10 А, измерение сопротивлений до 2 МОм, проверка диодов и транзисторов. Кроме того, в некоторых моделях есть режим звуковой непрерывности соединений, измерения температуры с термопарой и без нее, генерации прямоугольной волны с частотой 50… 60 Гц или 1 кГц. Основным производителем мультиметров этой серии является Precision Mastech Enterprises (Гонконг).

Схема и работа прибора

Рис. 1. Структурная схема АЦП 7106

В основе мультиметра лежит АЦП IC1 типа 7106 (ближайший отечественный аналог — микросхема 572PV5). Его структурная схема представлена на рис. 1, а распиновка для версии в корпусе DIP-40 — на рис. 2. Ядру 7106 могут предшествовать разные префиксы в зависимости от производителя: ICL7106, ТС7106 и т. Д.В последнее время все чаще используются бесчиповые микросхемы (DIE-микросхемы), кристалл которых припаян непосредственно к печатной плате.

Рис. 2. Распиновка АЦП 7106 в корпусе DIP-40

Разница напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне напряжений питания — от номинального до 6,5 В. Это стабилизированное напряжение подается на регулируемый делитель R11, VR1, R13, переменного тока его выхода — на ввод микросхемы 36 (в режиме измерения токов и напряжений).

Делитель устанавливает потенциал U er на выводе 36, равный 100 мВ.Резисторы R12, R25 и R26 имеют защитные функции. Транзистор Q102 и резисторы R109, R110nR111 отвечают за индикацию разряда аккумулятора. Конденсаторы C7, C8 и резисторы R19, R20 отвечают за отображение десятичных знаков дисплея.

Рис 3. Схема мультиметра М832

Диапазон рабочих входных напряжений Umax напрямую зависит от уровня регулируемого опорного напряжения на выводах 36 и 35, и это:.

Стабильность и точность дисплея зависит от стабильности этого опорного напряжения.Показания дисплея N зависят от входного напряжения UBX и выражаются числом:

Рассмотрим работу устройства в основных режимах.

Измерение напряжения

Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4. При измерении постоянного напряжения входной сигнал подается на R1 … R6, с выхода которого через переключатель (согласно по схеме 1-8 / 1 … 1-8 / 2) подается на защитный резистор R17. Этот резистор, кроме того, при измерении переменного напряжения вместе с конденсатором С3 образует фильтр нижних частот.Затем сигнал поступает на прямой вход микросхемы АЦП, вывод 31. Потенциал общего вывода, генерируемый источником стабилизированного напряжения 3 В, вывод 32, поступает на обратный вход микросхемы.

Рис. 4. Упрощенная схема мультиметра в режиме измерения напряжения

При измерении переменного напряжения оно выпрямляется полуволновым выпрямителем на диоде D1. Резисторы R1 и R2 подобраны так, чтобы при измерении синусоидального напряжения прибор показывал правильное значение.Защита АЦП обеспечивается делителем R1 … R6 и резистором R17.

Измерение тока

Рис. 5. Упрощенная схема мультиметра в режиме измерения тока

Упрощенная схема мультиметра в режиме измерения тока представлена на рис. 5. В режиме измерения постоянного тока, последний протекает через резисторы RO, R8, R7 и R6, которые переключаются в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 поступает на вход АЦП, и результат отображается.Защита АЦП обеспечивается диодами D2, D3 (в некоторых моделях может не устанавливаться) и предохранителем F.

Измерение сопротивления

Рис. 6. Упрощенная схема мультиметра в режиме измерения сопротивления

Упрощенная схема мультиметра в режиме измерения сопротивления представлена на рис. 6. В режиме измерения сопротивления зависимость выражена по формуле (2). Схема показывает, что один и тот же ток от источника напряжения + LJ протекает через эталонный резистор Ron и измеряемый резистор Rx (токами входов 35, 36, 30 и 31 можно пренебречь), а соотношение UBX и Uon равно соотношение сопротивлений резисторов Rx и Ron.R1… R6 используются в качестве опорных резисторов, R10 и R103 используются в качестве резисторов установки тока. Защита АЦП обеспечивается термистором R18 (в некоторых дешевых моделях используются обычные резисторы номиналом 1 … 2 кОм), транзистором Q1 в режиме стабилитрона (устанавливается не всегда) и резисторами R35, R16 и R17 на входах. 36, 35 и 31 АЦП.

Режим непрерывной связи

В схеме набора используется IC2 (LM358), который содержит два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор.Когда напряжение на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается низкое напряжение, которое открывает переключатель на транзисторе Q101, в результате чего подается звуковой сигнал. испускается. Порог определяется делителем R103, R104. Защита обеспечивается резистором R106 на входе компаратора.

Неисправности мультиметров

Все неисправности можно разделить на заводские (а такое бывает) и поломки, вызванные ошибочными действиями оператора.

Поскольку в мультиметрах используется плотная разводка, возможно замыкание элементов, плохая пайка и обрыв выводов элементов, особенно расположенных по краям платы. Ремонт неисправного устройства следует начинать с визуального осмотра печатной платы. Наиболее частые заводские дефекты мультиметров M832 приведены в таблице.

Заводские дефекты мультиметров М832

Проявление дефекта	Возможная причина	Устранение дефекта
При включении устройства дисплей загорается, а затем гаснет	Неисправность задающего генератора микросхемы АЦП, сигнал с которого поступает на подложку ЖКИ	Контрольные элементы C1 и R15
При включении устройства дисплей загорается, а затем гаснет.При снятии задней крышки аппарат работает нормально	Когда задняя крышка устройства закрыта, винтовая контактная пружина опирается на резистор R15 и замыкает цепь задающего генератора	Согнуть или немного укоротить пружину
При включении прибора в режиме измерения напряжения показания дисплея меняются с 0 на 1	Неисправны или плохо припаяны цепи интегратора: конденсаторы С4, С5 и С2 и резистор R14	Припаяйте или замените C2, C4, C5, R14
Прибор долго обнуляет показания	Некачественный конденсатор СЗ на входе АЦП (вывод 31)	Заменить СЗ на конденсатор с низким коэффициентом поглощения
При измерении сопротивлений дисплей долго настраивается	Некачественный конденсатор С5 (схема автоматической коррекции нуля)	Заменить C5 конденсатором с низким потреблением энергии
Устройство работает не во всех режимах, IC1 перегревается.	Длинные контакты разъема замкнуты между собой для проверки транзисторов	Открыть контакты разъема
При измерении переменного напряжения показания прибора «плавают», например, вместо 220 В они изменяются от 200 В до 240 В	Потеря емкости конденсатора СЗ. Возможна плохая пайка его выводов или просто отсутствие этого конденсатора	Заменить СЗ на рабочий конденсатор с низким коэффициентом поглощения
При включении мультиметр либо постоянно пищит, либо наоборот молчит в режиме набора номера	Плохая пайка выводов микросхемы Ю2	Припой IC2 штырьки
Сегменты на дисплее исчезают и появляются	Плохой контакт между контактами ЖК-дисплея и платы мультиметра через токопроводящие резиновые вставки	Для восстановления надежного контакта необходимо: закрепить токопроводящими резинками; протрите соответствующие контактные площадки на печатной плате спиртом; облучаем эти контакты на плате

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50… 60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, имеющий режим генерации меандра. Для проверки дисплея положите его на ровную поверхность дисплеем вверх, подключите один щуп мультиметра M832 к общему выходу индикатора (нижний ряд, левый выход), а второй щуп мультиметра поочередно подключите к остальным. выходов дисплея. Если есть возможность добиться зажигания всех сегментов дисплея, значит он исправен.

Вышеуказанные неисправности также могут появиться во время работы. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, поскольку хорошо защищен от входных перегрузок. Основные проблемы возникают при измерении тока или сопротивления.

Ремонт неисправного устройства следует начинать с проверки напряжения питания и работоспособности АЦП: напряжение стабилизации 3 В и пробоя между выводами питания и общим выходом АЦП нет.

В режиме измерения тока при использовании входов V, Ω и mA, несмотря на наличие предохранителя, могут быть случаи, когда предохранитель перегорает позже, чем успевают пробиться предохранительные диоды D2 или D3.Если в мультиметр установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае могут перегореть сопротивления R5 … R8, а на сопротивлениях это может не проявиться визуально. В первом случае, когда пробивается только диод, дефект проявляется только в режиме измерения тока: ток течет через прибор, но на дисплее отображаются нули. В случае перегорания резисторов R5 или R6 в режиме измерения напряжения прибор завысит показания или покажет перегрузку.Когда один или оба резистора полностью сгорели, прибор не сбрасывается в режиме измерения напряжения, но при замыкании входов дисплей обнуляется. При перегорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор покажет перегрузку, а в диапазоне 10 А — только нули.

В режиме измерения сопротивления неисправности обычно возникают в диапазонах 200 и 2000 Ом. В этом случае при подаче напряжения на вход могут сгореть резисторы R5, R6, R10, R18, транзистор Q1 и пробиться конденсатор Sb.Если транзистор Q1 пробит полностью, то при измерении сопротивления прибор покажет нули. В случае неполного пробоя транзистора мультиметр с открытыми щупами покажет сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор закорачивается переключателем и не влияет на показания мультиметра. В случае пробоя конденсатора С6 мультиметр не будет измерять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапазонах.

При отсутствии индикации на дисплее, при наличии питания на АЦП или визуально заметном выгорании большого количества элементов схемы велика вероятность выхода из строя АЦП. Исправность АЦП проверяется путем контроля напряжения стабилизированного источника напряжения 3 В. На практике АЦП сгорает только при подаче на вход высокого напряжения, намного превышающего 220 В. Очень часто в соединении появляются трещины. у безрамочного АЦП увеличивается ток потребления микросхемы, что приводит к ее заметному нагреву…

При подаче очень высокого напряжения на вход прибора в режиме измерения напряжения может произойти пробой в элементах (резисторах) и на печатной плате, в случае режима измерения напряжения Схема защищена делителем на сопротивлениях R1 … R6.

У дешевых моделей серии DT длинные выводы частей можно замкнуть на экран, расположенный на задней крышке устройства, нарушив работу схемы. У Мастеха таких дефектов нет.

Стабилизированный источник напряжения 3 В в АЦП для дешевых китайских моделей на практике может дать напряжение 2,6 … 3,4 В, а для некоторых устройств перестает работать уже при напряжении питающей батареи 8,5 В.

В моделях DT используются АЦП низкого качества, они очень чувствительны к значениям цепочки интегратора C4 и R14. Качественные АЦП в мультиметрах Mastech позволяют использовать элементы близкого номинала.

Часто в мультиметрах DT с разомкнутыми щупами в режиме измерения сопротивления прибор очень долго приближается к значению перегрузки («1» на дисплее) или вообще не выставляется.«Вылечить» некачественную микросхему АЦП можно уменьшением сопротивления R14 с 300 до 100 кОм.

Так как дешевые китайские фирмы используют некачественные АЦП с открытой рамкой, то часто бывают случаи поломки выводов, при этом очень сложно определить причину неисправности и она может проявляться по-разному, в зависимости от сломанного вывода. .Например, один из выводов индикатора не светится. Поскольку в мультиметрах используются дисплеи со статической индикацией, то для определения причины неисправности необходимо проверить напряжение на соответствующем выводе микросхемы АЦП, оно должно быть около 0,5 В относительно общего вывода. Если он равен нулю, значит неисправен АЦП.

Эффективный способ найти причину неисправности — набрать контакты микросхемы аналого-цифрового преобразователя следующим образом. Используется другой, конечно же исправный, цифровой мультиметр.Включается в режиме проверки диодов. Черный щуп, как обычно, вставляется в гнездо COM, а красный — в гнездо VQmA. Красный щуп устройства подключается к выводу 26 (минус питание), а черный поочередно касается каждой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя установлены защитные диоды с обратной связью, то при таком подключении они должны открыться, что отразится на дисплее как падение напряжения на открытом диоде.Реальное значение этого напряжения на дисплее будет немного выше, потому что в схему включены резисторы. Таким же образом проверяются все выводы АЦП при подключении черного щупа к выводу 1 [плюс питания АЦП) и поочередного касания остальных выводов микросхемы. Показания приборов должны быть аналогичными. Но если во время этих проверок поменять полярность включения на обратную, то прибор всегда должен показывать обрыв цепи, потому что входное сопротивление хорошей микросхемы очень велико.Таким образом, выводы, показывающие конечное сопротивление при любой полярности подключения к микросхеме, можно считать ошибочными. Если устройство показывает обрыв цепи при любом подключении исследуемого выхода, то девяносто процентов этого указывает на внутренний обрыв цепи. Указанный метод тестирования достаточно универсален и может использоваться для тестирования различных цифровых и аналоговых микросхем.

Имеются неисправности связанные с некачественными контактами на переключателе кредла, аппарат работает только при нажатии на кредл.Фирмы, производящие дешевые мультиметры, редко смазывают гусеницы под кулисным переключателем, поэтому они быстро окисляются. Часто следы грязные. Ремонт осуществляется следующим образом: вынимается печатная плата из корпуса, а дорожки переключателя протираются спиртом. Затем наносится тонкий слой технического вазелина. Все, аппарат отремонтирован.

В устройствах серии DT иногда бывает, что переменное напряжение измеряется со знаком минус. Это свидетельствует о неправильной установке D1, обычно из-за неправильной маркировки на корпусе диода.

Бывает, что производители дешевых мультиметров ставят в цепь звукового генератора некачественные операционные усилители, а потом при включении прибора раздается жужжащий зуммер. Этот дефект устраняется припаиванием электролитического конденсатора 5 мкФ параллельно цепи питания. Если это не обеспечивает стабильную работу звукового генератора, то необходимо заменить операционный усилитель на LM358P.

Часто возникает такая неприятность, как протечка аккумулятора.Небольшие капли электролита можно стереть спиртом, но если плата сильно залита, то хороших результатов можно получить, промыв ее горячей водой с хозяйственным мылом. После снятия индикатора и распайки зуммера с помощью щетки, например, зубной щетки, нужно хорошенько намылить доску с двух сторон и промыть под проточной водой из-под крана. Повторив стирку 2 … 3 раза, доска просушивается и устанавливается в корпус.

В большинстве выпускаемых в последнее время устройств используются АЦП на микросхемах DIE.Кристалл устанавливается прямо на печатную плату и залит смолой. К сожалению, это значительно снижает ремонтопригодность устройств, поскольку при выходе из строя АЦП, что довольно часто встречается, его сложно заменить. Неупакованные АЦП иногда чувствительны к яркому свету. Например, при работе рядом с настольной лампой погрешность измерения может увеличиваться. Дело в том, что индикатор и плата устройства имеют некоторую прозрачность, и свет, проникая через них, попадает на кристалл АЦП, вызывая фотоэлектрический эффект.Чтобы устранить этот недостаток, нужно снять плату и после снятия индикатора приклеить место расположения кристалла АЦП (он хорошо виден сквозь плату) плотной бумагой.

При покупке мультиметров DT следует обратить внимание на качество механики переключателя, обязательно несколько раз повернуть кулисный переключатель мультиметра, чтобы переключение происходило четко и без заеданий: дефекты пластика не подлежат ремонту.

Публикация: www.cxem.net

См. Другие статьи раздела.

Невозможно представить себе верстак ремонтника без удобного недорогого цифрового мультиметра.

В данной статье описывается устройство цифровых мультиметров серии 830, его схема, а также наиболее частые неисправности и способы их устранения.

В настоящее время выпускается огромное количество разнообразных цифровых средств измерений разной степени сложности, надежности и качества. Основа всех современных цифровых мультиметров — это встроенный аналого-цифровой преобразователь напряжения (АЦП).Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, был преобразователь на микросхеме ICL7106 производства MAXIM. В результате было разработано несколько успешных недорогих моделей цифровых мультиметров серии 830, таких как M830B, M830, M832, M838. Вместо буквы М может стоять ДТ. Эта серия инструментов в настоящее время является самой распространенной и наиболее воспроизводимой в мире. Его основные возможности: измерение постоянного и переменного напряжения до 1000 В (входное сопротивление 1 МОм), измерение постоянного тока до 10 А, измерение сопротивлений до 2 МОм, проверка диодов и транзисторов.Кроме того, в некоторых моделях присутствует режим звуковой непрерывности соединений, измерения температуры с термопарой и без нее, генерации меандра с частотой 50 … 60 Гц или 1 кГц. Основным производителем мультиметров этой серии является Precision Mastech Enterprises (Гонконг).

СХЕМА И РАБОТА УСТРОЙСТВА

Принципиальная схема мультиметра

Основа мультиметра — АЦП IC1 типа 7106 (ближайший отечественный аналог — микросхема 572PV5).Его структурная схема представлена на рис. 1, а распиновка для версии в корпусе DIP-40 — на рис. 2. Ядру 7106 могут предшествовать разные префиксы в зависимости от производителя: ICL7106, ТС7106 и т. Д. Все чаще используются бесчиповые микросхемы (DIE-микросхемы), кристалл которых припаян непосредственно к печатной плате.

Рассмотрим схему мультиметра Mastech M832 (рис. 3). Контакт 1 микросхемы IC1 подает положительное напряжение питания батареи 9 В, а контакт 26 — отрицательное напряжение питания батареи.Внутри АЦП находится стабилизированный источник напряжения 3 В, его вход подключен к контакту 1 микросхемы IC1, а выход — к контакту 32. Контакт 32 подключен к общему контакту мультиметра и гальванически подключен к устройству ввода КОМ. Разница напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне напряжений питания — от номинального до 6,5 В. Это стабилизированное напряжение подается на регулируемый делитель R11, VR1, R13, а с его выхода на вход микросхема 36 (в режиме измерения токов и напряжений).Делитель устанавливает потенциал U на выводе 36, равный 100 мВ. Резисторы R12, R25 и R26 имеют защитные функции. Транзистор Q102 и резисторы R109, R110 и R111 отвечают за индикацию разряда батареи. Конденсаторы C7, C8 и резисторы R19, R20 отвечают за отображение десятичных знаков дисплея.

Диапазон рабочих входных напряжений U макс напрямую зависит от уровня регулируемого опорного напряжения на выводах 36 и 35 и

Стабильность и точность дисплея зависит от стабильности этого опорного напряжения.

Показания дисплея N зависят от входного напряжения U и выражаются числом

Рассмотрим работу устройства в основных режимах.

Измерение напряжения

Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4.

При измерении постоянного напряжения входной сигнал поступает на R1… R6, с выхода которого через переключатель (по схеме 1-8 / 1… 1-8 / 2) подается на защитный резистор. R17.Этот резистор также образует фильтр нижних частот при измерении переменного напряжения вместе с конденсатором C3. Затем сигнал поступает на прямой вход микросхемы АЦП, вывод 31. Потенциал общего вывода, генерируемый источником стабилизированного напряжения 3 В, вывод 32, поступает на обратный вход микросхемы..R1..R6 используются в качестве опорных резисторов, R10 и R103 используются в качестве резисторов установки тока. Защита АЦП обеспечивается термистором R18 (в некоторых дешевых моделях используются обычные резисторы 1,2 кОм), транзистором Q1 в режиме стабилитрона (устанавливается не всегда) и резисторами R35, R16 и R17 на входах 36, 35 и 31 АЦП.

Режим непрерывности В схеме набора используется IC2 (LM358), который содержит два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор.Когда напряжение на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается низкое напряжение, которое открывает переключатель на транзисторе Q101, в результате чего подается звуковой сигнал. испускается. Порог определяется делителем R103, R104. Защита обеспечивается резистором R106 на входе компаратора.

ДЕФЕКТЫ МУЛЬТИМЕТРОВ

Поскольку в мультиметрах используется плотная проводка, возможны замыкания элементов, плохая пайка и обрыв выводов элементов, особенно расположенных по краям платы. Ремонт неисправного устройства следует начинать с визуального осмотра печатной платы. Наиболее частые заводские дефекты мультиметров M832 приведены в таблице.

ЖК-дисплей можно проверить с помощью источника переменного напряжения частотой 50,60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, имеющий режим генерации меандра.Для проверки дисплея положите его на плоскую поверхность дисплеем вверх, подключите один щуп мультиметра M832 к общему выводу индикатора (нижний ряд, левый вывод), а другой щуп мультиметра поочередно подсоедините к остальным. дисплея. Если есть возможность добиться зажигания всех сегментов дисплея, значит он исправен.

Вышеуказанные неисправности также могут появиться во время работы. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, поскольку хорошо защищен от входных перегрузок.Основные проблемы возникают при измерении тока или сопротивления.

Ремонт неисправного устройства следует начинать с проверки напряжения питания и работоспособности АЦП: напряжение стабилизации 3 В и отсутствие пробоя между выводами питания и общим выходом АЦП.

В режиме измерения тока при использовании входов V, Q и mA, несмотря на наличие предохранителя, возможны случаи, когда предохранитель перегорает позже, чем успевают пробиться предохранительные диоды D2 или D3. Если в мультиметре установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае сопротивления R5… R8 может перегореть, и это может не отображаться визуально на сопротивлениях. В первом случае, когда пробивается только диод, дефект проявляется только в режиме измерения тока: ток течет через прибор, но на дисплее отображаются нули. В случае перегорания резисторов R5 или R6 в режиме измерения напряжения прибор завысит показания или покажет перегрузку. Когда один или оба резистора полностью сгорели, прибор не сбрасывается в режиме измерения напряжения, но при замыкании входов дисплей обнуляется.При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор покажет перегрузку, а в диапазоне 10 А — только нули.

В режиме измерения сопротивления неисправности обычно возникают в диапазоне от 200 до 2000 Ом. В этом случае при подаче напряжения на вход резисторы R5, R6, R10, R18, транзистор Q1 могут перегореть, а конденсатор C6 — пробиться. Если транзистор Q1 пробит полностью, то при измерении сопротивления прибор покажет нули.В случае неполного пробоя транзистора мультиметр с открытыми щупами покажет сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор закорачивается переключателем и не влияет на показания мультиметра. В случае пробоя конденсатора С6 мультиметр не будет измерять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапазонах.

При отсутствии индикации на дисплее, при наличии питания на АЦП или визуально заметном выгорании большого количества элементов схемы велика вероятность выхода АЦП из строя.Исправность АЦП проверяется путем контроля напряжения стабилизированного источника напряжения 3 В. На практике АЦП сгорает только при подаче на вход высокого напряжения, намного превышающего 220 В. Очень часто в соединении появляются трещины. разомкнутый АЦП, ток потребления микросхемы увеличивается, что приводит к ее заметному нагреву …

При подаче очень высокого напряжения на вход устройства в режиме измерения напряжения может произойти пробой элементов (резисторов) и на печатной плате; в случае режима измерения напряжения цепь защищена делителем на сопротивлениях R1.R6.

У дешевых моделей серии DT длинные выводы детали можно замкнуть на экран, расположенный на задней панели устройства, нарушив работу схемы. У Мастеха таких дефектов нет.

Источник стабилизированного напряжения 3 В в АЦП дешевых китайских моделей на практике может давать напряжение 2,6-3,4 В, а для некоторых устройств перестает работать уже при напряжении питающей батареи 8,5 В.

В моделях DT используются АЦП низкого качества, они очень чувствительны к характеристикам интегратора C4 и R14.Качественные АЦП в мультиметрах Mastech позволяют использовать элементы близкого номинала.

Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго приближается к значению перегрузки («1» на дисплее) или вообще не выставляется. «Вылечить» некачественную микросхему АЦП можно уменьшением значения сопротивления R14 с 300 до 100 кОм.

При измерении сопротивлений в верхней части диапазона прибор «сбрасывает» показания, например, при измерении резистора сопротивлением 19.8 кОм, показывает 19,3 кОм. Лечится заменой конденсатора С4 на конденсатор 0,22 … 0,27 мкФ.

Поскольку дешевые китайские фирмы используют некачественные неупакованные АЦП, часты случаи поломки выводов, причину неисправности определить очень сложно и она может проявляться по-разному, в зависимости от сломанного вывода. Например, один из выводов индикатора не светится. Поскольку в мультиметрах используются дисплеи со статической индикацией, то для определения причины неисправности необходимо проверить напряжение на соответствующем выводе микросхемы АЦП, оно должно быть около 0.5 В относительно общего вывода. Если он равен нулю, значит неисправен АЦП.

Эффективный способ найти причину неисправности — набрать контакты микросхемы аналого-цифрового преобразователя следующим образом. Используется другой, конечно же исправный, цифровой мультиметр. Включается в режиме проверки диодов. Черный щуп, как обычно, вставляется в гнездо COM, а красный — в гнездо VQmA. Красный щуп устройства подключается к выводу 26 (без питания), а черный поочередно касается каждой ножки микросхемы АЦП.Поскольку на входах аналого-цифрового преобразователя установлены защитные диоды с обратной связью, то при таком подключении они должны открыться, что отразится на дисплее как падение напряжения на открытом диоде. Реальное значение этого напряжения на дисплее будет немного выше, потому что в схему включены резисторы. Таким же образом проверяются все выводы АЦП при подключении черного щупа к выводу 1 (плюс питание АЦП) и поочередного касания остальных выводов микросхемы.Показания приборов должны быть аналогичными. Но если во время этих проверок поменять полярность включения на обратную, то прибор всегда должен показывать обрыв цепи, потому что входное сопротивление хорошей микросхемы очень велико. Таким образом, выводы, показывающие конечное сопротивление при любой полярности подключения к микросхеме, можно считать ошибочными. Если устройство показывает обрыв цепи при любом подключении исследуемого выхода, то девяносто процентов этого указывает на внутренний обрыв цепи.Указанный метод тестирования достаточно универсален и может использоваться для тестирования различных цифровых и аналоговых микросхем.

Имеются неисправности связанные с некачественными контактами на переключателе кредла, аппарат работает только при нажатии на кредл. Фирмы, производящие дешевые мультиметры, редко смазывают гусеницы под кулисным переключателем, поэтому они быстро окисляются. Часто следы грязные. Ремонт осуществляется следующим образом: вынимается печатная плата из корпуса, а дорожки переключателя протираются спиртом.Затем наносится тонкий слой технического вазелина. Все, аппарат отремонтирован.

Бывает, что производители дешевых мультиметров ставят в цепь звукового генератора некачественные операционные усилители, а потом при включении прибора раздается жужжащий зуммер.Этот дефект устраняется припаиванием электролитического конденсатора 5 мкФ параллельно цепи питания. Если это не обеспечивает стабильную работу звукового генератора, то необходимо заменить операционный усилитель на LM358P.

Часто возникает такая неприятность, как протечка аккумулятора. Небольшие капли электролита можно стереть спиртом, но если плата сильно залита, то хороших результатов можно получить, промыв ее горячей водой с хозяйственным мылом. После снятия индикатора и распайки зуммера с помощью щетки, например, зубной щетки, нужно хорошенько намылить доску с двух сторон и промыть под проточной водой из-под крана.После повторения стирки 2,3 раза доска просушивается и устанавливается в корпус.

Без современных стиральных машин мы больше не можем жить, потому что они помогают нам сократить время, затрачиваемое на домашнюю работу, и мы можем тратить его с пользой на общение с семьей. Но что, если эта техника все еще не работает? Искать в профессиональном сервисном центре или отремонтировать самостоятельно?

Сегодня все большую популярность приобретает планировка кухни открытого плана, совмещение кухни-столовой. Этому способствует ряд положительных моментов: просторная светлая комната, открытое пространство дает возможность находиться в обеих комнатах, готовить очень приятно, особенно когда вы с семьей или друзьями, можете посмотреть любимый фильм с ваша семья во время готовки.

Мультиметр — один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители при ремонте домашней электропроводки и электроприборов. Без него ни один электрик не чувствует себя руками. Раньше для измерения напряжения, тока и сопротивления требовалось три разных прибора. Теперь все это можно измерить с помощью одного универсального прибора. Использовать цифровой мультиметр очень просто.

Следует помнить два основных правила:

⚡ где правильно подключить измерительные щупы
⚡ , в какое положение установить переключатель для измерения различных величин

Внешний вид и разъемы мультиметра

На лицевой стороне тестера все надписи сделаны на английском языке и даже с использованием аббревиатуры.

Что означают эти ярлыки:

ВЫКЛ — прибор выключен (чтобы батареи прибора не разряжались, установите переключатель в это положение после измерений)
ACV — измерение переменной U
DCV — постоянное измерение U
DCA — Измерение постоянного тока
Ом — измерение сопротивления
hFE — измерение характеристик транзисторов
значок диода — прозвонка или проверка диода

Режимы переключаются с помощью центрального поворотного переключателя.В самом начале использования цифрового мультиметра рекомендуется сразу обозначить метку указателя на переключателе контрастной краской. Например так:

Большая часть выхода из строя устройства как раз из-за неправильного выбора положения переключателя.

Питание осуществляется от батареи кроны. Кстати, по разъему для подключения короны можно косвенно судить, собран тестер на заводе или где-то в китайских «кооперативах».При качественной сборке соединение происходит через специальные разъемы, предназначенные для коронки. В версиях более низкого качества используются обычные пружины.

Мультиметр имеет несколько измерительных проводов и только два измерительных провода. Поэтому важно правильно подключить щупы для измерения определенных величин, иначе можно запросто сжечь прибор.

Зонды обычно бывают разных цветов — красного и черного. Черный зонд подключается к разъему с надписью COM (переводится как «общий»).Красный зонд в два других разъема. Разъем 10ADC используется, когда необходимо измерить ток от 200 мА до 10 А. Разъем VΩmA используется для всех других измерений — напряжения, тока до 200 мА, сопротивления, целостности цепи.

Основную нарекания вызывают заводские щупы, идущие в комплекте с устройством. Практически каждый второй владелец мультиметра рекомендует заменить их на более качественные. Однако их стоимость может быть сопоставима со стоимостью самого тестера. В крайних случаях их можно улучшить, усилив изгибы проводов и изолируя концы зондов.

Если вы хотите себе качественные силиконовые зонды с кучей наконечников, то заказать их с бесплатной доставкой вы можете на Алиэкспресс.

Тестеры

Arrow также широко использовались в прошлом. Некоторые электрики даже отдают предпочтение им, считая их более надежными. Однако обычным потребителям пользоваться ими менее удобно из-за большой погрешности шкалы измерений. Кроме того, при работе со стрелочным мультиметром обязательно угадывать полярность контактов.Для цифровых, если они неправильно подключены к полюсам, показания будут просто отображаться со знаком минус. Это нормальный режим работы, который не повредит мультиметр.

Основные операции мультиметра

Измерение напряжения

Как использовать цифровой мультиметр для измерения напряжения? Для этого установите переключатель мультиметра в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то переведите тумблер в положение ACV.Вставьте щупы в разъемы COM и VΩmA.

Прежде всего, проверьте правильность подключения разъемов. Если один из них по ошибке установить на контакт 10ADC, произойдет короткое замыкание при измерении напряжения.

Начать измерение с максимального значения на приборе — 750В. В этом случае полярность датчиков не имеет значения. Необязательно касаться нуля черным щупом, а фаз красным. Если на дисплее отображается значение намного меньше, а перед ним будет цифра «0», это означает, что для более точного измерения вы можете переключиться в другой режим с меньшей шкалой уровня напряжения, которую мультиметр позволяет вам мера.

При измерении постоянного напряжения (например, электропроводки в автомобиле) переключитесь в режим постоянного напряжения.

А также начать измерения с самой большой шкалы, постепенно снижая шаги измерения. Для измерения напряжения щупы необходимо подключить параллельно измеряемой цепи, удерживая пальцами только изолированную часть щупа, чтобы самому не попасть под напряжение. Если на дисплее отображается значение напряжения со знаком минус, это означает, что вы изменили полярность.

ВНИМАНИЕ: при измерении напряжения обязательно проверяйте правильность установки шкалы мультиметра. Если начать измерять напряжение при включенном переключателе DCA, то есть измерять ток, то можно запросто создать короткое замыкание прямо в руках!

Некоторые опытные электрики советуют при измерении напряжения в розетке держать оба щупа в одной руке. При плохой изоляции щупов и их поломке это позволит в некоторой степени обезопасить себя от поражения электрическим током.

Мультиметр работает от батарейки (используется заводная головка на 9 Вольт). Если батарея начинает разряжаться, мультиметр начинает врать. Вместо 220В розетка может показывать все 300 или 100 вольт. Поэтому, если показания прибора начинают вас удивлять, в первую очередь проверьте блок питания. Косвенным признаком разряда батареи может быть хаотичное изменение показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Измерение тока

Устройство может измерять только постоянный ток.Переключатель должен находиться в положении — DCA.

Будьте осторожны! При измерении тока, если вы не знаете примерно, в каких пределах будет сила тока, лучше начать измерения, вставив щуп в разъем 10ADC, в противном случае, измеряя ток более 200 мА на разъеме VΩmA, можно легко перегореть внутренний предохранитель.

Здесь щупы, в отличие от измерения напряжения, должны быть подключены последовательно с измеряемым объектом.То есть вам придется разорвать цепь, а затем подключить щупы к образовавшемуся зазору. Сделать это можно в любом удобном месте (в начале, середине, конце цепочки).

Чтобы не держать щупы постоянно руками, для крепления можно использовать крокодилов.

Имейте в виду, что если по ошибке установить переключатель в режим ACV (измерение напряжения) при измерении тока, то с прибором ничего страшного не случится. А если наоборот, то мультиметр выйдет из строя.

Измерение сопротивления

Для измерения сопротивления установите переключатель в положение — Ω.

Выберите желаемое значение сопротивления или снова начните с самого большого. Если вы измеряете сопротивление на каком-либо работающем устройстве или проводе, рекомендуется отключить от него питание (даже от аккумулятора). Таким образом, данные измерений будут более точными. Если во время измерения на дисплее отображается значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель необходимо поместить в больший диапазон измерения.Если отображается «0», то, наоборот, уменьшите шкалу измерения.

Чаще всего мультиметр в режиме сопротивления используется при ремонтных работах, для проверки работоспособности бытовой техники, исправности обмоток, отсутствия короткого замыкания в цепи.

При измерении сопротивления не прикасайтесь пальцами к оголенным частям щупов — это повлияет на точность измерения.

Звонок

Другой часто используемый режим работы тестера — это дозвон.

Для чего это нужно? Например, чтобы найти в цепи обрыв, или наоборот — убедиться, что цепь не повреждена (проверка целостности предохранителя). Здесь уже не важен уровень сопротивления, важно понимать, что с самой цепью — цела она или нет.

Следует отметить, что звукового сигнала у DT830B нет.

У других марок, как правило, слышен сигнал при сопротивлении цепи не более 80 Ом.Сам режим набора происходит по положению указателя — проверка диодов.

Также полезно использовать циферблат, чтобы проверить целостность самих датчиков, замкнув их друг на друга. Так как при частом использовании они могут выйти из строя, особенно в том месте, где проволока входит в трубку зонда. Перед каждым измерением убедитесь, что в месте подключения измерительных проводов нет напряжения, иначе вы можете сжечь устройство или создать короткое замыкание.

Техника безопасности при работе с мультиметром

⚡ не измерять во влажном помещении
⚡ не переключать пределы измерения во время самих измерений
⚡ не измеряют напряжение и силу тока, если их значения больше тех, на которые рассчитан мультиметр
⚡ используйте измерительные провода с хорошей изоляцией

Надеемся, этот материал помог вам ознакомиться с основными параметрами мультиметра.И вы можете безопасно и продуктивно использовать его при ремонтных работах.

DT-830B Цифровой мультиметр, DMM, Maz в Мазгаоне, Мумбаи, Bright Medi- Weld Appliances

О компании

Год основания 1972

Юридический статус Фирмы Частное лицо — Собственник

Характер бизнеса Производитель

Количество сотрудников От 11 до 25 человек

Участник IndiaMART с января 2011 г.

GST27ABQPD9752P1000 Код импорта

Мы, Bright Medi- Weld Appliances , основанная в 1972 , приобрели огромный опыт в области производства, поставки и экспорта продуктов газовой резки, сварки, отопления, медицины, фумигации, сварочного оборудования, дыхательных аппаратов.Наш увлекательный ассортимент включает регуляторы высокой чистоты, расходомеры, испарители, газовые резаки, сопла, дыхательные аппараты, газовые коллекторы, клапаны. Кроме того, мы предлагаем фумигационные листы, полнолицевые респираторы, канистры, аппликаторы для баллончиков, термометры, доски безопасности, реаниматологи, портативный аварийный кислородный комплект и детекторы утечек. Мы поставляем широкий спектр новейших инженерных инструментов, которые высоко ценятся рабочими профессионалами, инженерами, студентами, рабочими, исследователями и т. Д.
Мы производим промышленные инженерные изделия в соответствии с вашими требованиями.Используя нашу передовую инфраструктуру и квалифицированную рабочую силу, мы смогли создать массив, который эффективно удовлетворяет потребности наших ценных клиентов. Мы гарантируем, что наши опытные инженеры и дизайнеры используют новейшие технологии и сырье высшего качества при производстве этих продуктов. Кроме того, они регулярно проверяются и тестируются экспертами по контролю качества. Они гарантируют, что стандарты качества нашей гаммы соответствуют международным нормам качества.Кроме того, персонал по упаковке принимает соответствующие меры для упаковки этих продуктов подходящим упаковочным материалом. В результате мы смогли собрать обширную клиентскую базу по всему Индийскому субконтиненту.

Видео компании

Как использовать мультиметр Lap Mas830b

Мы можем зарабатывать деньги, просматривая продукты по партнерским ссылкам на этом сайте. Спасибо вам всем!

Невозможно проверить или исправить цепь без мультиметра.Техники и люди, которые часто работают с электрическими цепями, используют мультиметр. Вы можете измерить ток, напряжение и даже сопротивление с помощью мультиметра. Но это не все.

Икс

Для просмотра этого видео включите JavaScript и рассмотрите возможность обновления до веб-браузер, который поддерживает видео HTML5

Видите ли, цифровой мультиметр еще называют цифровым вольтметром (DVM), потому что вы можете использовать его для измерения силы тока и сопротивления.С помощью мультимера технические специалисты могут эффективно выполнять электронные и электрические измерения.

Знаете ли вы, что существуют разные типы мультиметров? Обратите внимание — эти устройства имеют разную точность измерения вольт и силы тока. Мультиметр lap mas830b — один из типов, о которых мы поговорим в этой статье.

Вы готовы? Давай начнем.

Что такое мультиметр Lap Mas830B?

На рынке можно купить дешевые и дорогие мультиметры.Если у вас ограниченный бюджет, мультиметр lap mas830b — это то, что вам нужно. Как и другие мультиметры, мультиметр lap mas830b прост и доступен по цене.

Lap mas830b имеет точность 1% и разрешение 0,05% по всей шкале.

Что это значит?

Фактическая точность измерения составляет всего 100 от максимума, но вы можете измерить изменения напряжения до 2000 от максимума.

Модель 830B имеет разные торговые марки и продается многими производителями.В некоторых магазинах это DT-830B, а в других брендах — M-830B. Цвета мультиметра тоже разные! (Замечательно, потому что вы можете выбрать нужный цвет.) Например, вы можете купить и использовать желтый, черный или даже экзотические цвета.

Зачем нужен мультиметр Lap Mas830B?

Да, mas830B — простой мультиметр, но его можно использовать дома или даже в офисе. Инструмент позволяет измерять как постоянное, так и переменное напряжение. Как и другие мультиметры, вы можете использовать его для измерения постоянного тока и сопротивления.

Инженеры-электронщики и электрики считают 830B полезным и удобным в своей работе. Но если вы собираетесь использовать устройство дома, вы можете. Вы можете использовать мультиметр lap mas830b дома для следующих целей:

Вы можете легко выполнять измерения с помощью мультиметра lap mas830b. Таким образом, попрощайтесь с долгими часами проверки цепей и проводов.

Использование мультиметра Lap Mas830b

Как и большинство мультиметров, один из важных вопросов, который задают пользователи, — как использовать мультиметр lap mas830b? Что ж, процесс прост.Не волнуйтесь, если вы новичок в обращении с мультиметрами, потому что вы можете использовать мультиметр 830B, выполнив следующие простые шаги.

Установите батареи

Для мультиметра lap mas830b вы должны использовать батарею на 9 В. Отвинтите винты Philip, которые вы увидите на задней панели устройства. Затем установите аккумулятор, подняв нижнюю часть корпуса. Перед заменой винтов и задней части проверьте предохранитель, чтобы предотвратить несчастные случаи.

Обратите внимание на : рекомендуется использовать щелочную батарею, потому что она служит дольше и не подвержена коррозии.Щелочные батареи еще называют транзисторными радиобатареями. Срок службы этих батареек составляет от 2 до 3 лет (при периодическом использовании) и от 2 до 3 недель, если мультиметр включен. Итак, выключите мультиметр, если вы не используете его, повернув переключатель.

Когда мультиметр выключен, на экране нет изображения. Вы можете увидеть серый экран. Предупреждение BAT появляется в левой части экрана, когда вам необходимо заменить батарею. (Это происходит, когда напряжение ниже 7 вольт.)

Щелочная батарея имеет емкость от 500 до 600 мАч, а ее потребление тока составляет 1 мА.

Подходит для проводов

Теперь приступаем к установке проводов. Перед этим ознакомьтесь с черным и красным выводами мультиметра. Вы должны знать, где разместить два вывода. Вот как бы вы это сделали:

Подключите черный провод к трем нижним гнездам мультиметра. (Подключите его к черной розетке.) Затем найдите нижние красные розетки на устройстве.(Это называется центральной розеткой.) Здесь подключается красный провод.

Запомните : Не подключайте красный провод к другому красному разъему, если вы не собираетесь измерять большие постоянные токи до 10 ампер. Если красный провод размещен неправильно, это может повредить как глюкометр, так и аккумулятор.

Другие важные напоминания об использовании мультиметра Lap Mas830b

Мультиметр lap mas830b не прослужит долго, если его неправильно использовать и обслуживать.Вам нужно не только осторожно использовать часть счетчика, но также проверить внутренний предохранитель. Мультиметр также выйдет из строя, если он будет подключен к другой батарее при включенном измерении тока.

Другой худший сценарий — перегорает внутренний предохранитель устройства. Вы по-прежнему будете видеть индикаторы на мультиметре, но он больше не будет работать должным образом. Например, вы часто можете видеть выход за пределы диапазона при измерении сопротивления. В этом случае вам следует снять заднюю часть счетчика и заменить предохранитель.

Не забудьте использовать правильный патронный предохранитель для мультиметра lap mas830b. Правильный предохранитель картриджа — 250 мА. Но, к сожалению, большинство производителей 830B используют более мощные картриджные предохранители на 1 А или 3 А, потому что они доступны по цене. Лучше всего использовать правильный предохранитель (250 мАч), чтобы не повредить мультиметр.

Вместо того, чтобы устанавливать предохранитель на держатель предохранителя, вы можете его припаять. Вы можете использовать плавкий предохранитель, а не патронный предохранитель, чтобы обеспечить безупречную работу измерителя.

Обязательно следуйте инструкциям в руководстве к мультиметру lap mas830b перед использованием устройства. Остерегайтесь других знаков ПРЕДУПРЕЖДЕНИЯ, чтобы предотвратить поражение электрическим током и более серьезные несчастные случаи. Как ответственный пользователь, прежде чем измерять ток или вольт, подумайте о своей безопасности.

Remembe r: ознакомьтесь с функциями и правильным использованием мультиметра 830B, чтобы пользоваться устройством без проблем. Если вы новичок, также лучше обратиться за помощью к опытному техническому специалисту.(Неплохо получить советы профессионалов по мультиметру, потому что это может спасти вам жизнь.)

Теперь, когда вы знаете, как пользоваться мультиметром lap mas830b, пора его попробовать! Но не забывайте выполнять правильные действия (перечисленные в этой статье), чтобы предотвратить несчастные случаи.

Лучший мультиметр Dt-830b 2021

Как купить лучший мультиметр Dt-830b

Готовитесь к покупке мультиметра dt-830b для себя? У вас кружится голова от этого процесса покупки? Если да, мы точно знаем, как вы себя чувствуете.Мы испытали весь процесс и собрали список мультиметров с самым высоким рейтингом dt-830bs , которые сегодня популярны на рынке. Наряду с этими продуктами мы также ответили на несколько из многих вопросов, которые могли возникнуть у вас перед покупкой. Давайте разберемся с этими вопросами:

Какие преимущества использования мультиметра dt-830b?
Стоит ли в настоящее время вложение в мультиметр dt-830b?
Какие факторы следует учитывать перед покупкой мультиметра dt-830b?
Почему покупка мультиметра dt-830b так важна?
Какие мультиметры dt-830b лучше всего доступны на современном рынке?

Итак, где вы получите всю необходимую информацию о мультиметре dt-830b? Да, вы не ослышались — вы получите все это из разных источников онлайн и офлайн.Это может включать все, но не ограничиваясь, отзывами клиентов, молва, интернет-форумами потребителей, руководствами по покупке, сайтами оценки клиентов и т. Д. Эти источники утолят жажду. Искусство состоит в том, чтобы выбрать 100% подлинные, достоверные источники, продвигаясь вперед в своем исследовательском процессе. Надежный и заслуживающий доверия веб-сайт предоставит вам самую свежую и достоверную информацию.

А еще мы можем утолить вашу жажду — и как? У нас есть руководство по покупке, указанное для лучшего мультиметра dt-830bs , доступного на рынке 2020 года.Наша информация проверяется и проверяется AI-данными и большими данными — авторитетными платформами для корректуры. Следующий вопрос: как мы составили это руководство по покупке? У нас есть технологичный, уникально разработанный набор алгоритмов, основанный на следующих факторах:

Стоимость бренда
Стоимость продукта
Качество и надежность
Характеристики и характеристики
Отзывы и рейтинги клиентов

Наряду с достоверностью, наш приоритет — предлагать читателю 100% актуальную информацию.Мы хотим, чтобы наши читатели всегда читали последние новости рынка.
