Как рассчитать глубину заложения фундамента

Содержание

1. Какой глубины делать ленточный фундамент.
2. Расчет глубины заложения.
3. Технология строительства основания.
4. Определение глубины заложения фундамента.
5. Расчет глубины заложения фундаментной основы.
6. Примерный расчет искомой глубины.
7. Как планировка дома оказывает влияние на глубину заложения фундамента.
8. Как снизить влияние промерзаемых грунтов на фундамент.

Какой глубины делать ленточный фундамент.

Одним из самых востребованных в наши дни является ленточный фундамент. Его основные преимущества – длительный срок службы, надежность, несложное изготовление без применения грузоподъемных механизмов. Заложение бетонной ленты осуществляется с учетом климатических и геологических условий, а также особенностей проекта. Перед началом строительства всегда рассчитывается глубина заложения и другие размеры фундамента – это позволит избежать осадки сооружения под влиянием деформаций грунта и подпочвенных вод.

Глубина заложения фундамента частного дома.

От чего зависит глубина ленточного фундамента.

При выборе размерных параметров основания дома обращают внимание на три основных фактора.

1. Плотность грунта.

Если он отличается высокой степенью однородности и прочности, средняя глубина расположения фундаментной ленты составляет 0,5 м. К этой группе относятся каменистые почвы, хрящеватые смеси (песок с глиной и щебнем), песчаные грунты с малой толщиной промерзания. На пучинистых почвах (глины, супеси, суглинки), накапливающих в порах много влаги, рекомендуется довести уровень закладки основы до 0,7 м. На слабых подвижных грунтах глубина заложения ленты зависит от уровня залегания твердой почвы (максимум – 2,5 м).

2. Глубина промерзания.

Существует мнение, что фундамент следует располагать ниже уровня промерзания. Но конструкция (особенно если это легкое каркасное строение) все равно будет неустойчивой из-за морозного пучения. Хотя промерзающий грунт не будет давить на подошву, он будет действовать на стенки ленты. Поэтому довольно часто ленту закладывают на отметке, равной половине глубины промерзания грунта (ГПГ). При этом учитывают, что подошва должна отстоять от уровня почвы не менее чем на 0,5-0,6 м. Влияние пучения уменьшают с помощью конструктивных решений: трапециевидной формы опалубки (она сужается кверху), защитных экранов для ленты, засыпки пазух непучинистым грунтом, прокладки водоотводных каналов.

3. Уровень залегания грунтовых вод.

Если они расположены ниже ГПГ, то глубина заложения ленты от них не зависит. При прохождении русла подземных вод выше отметки промерзания грунта фундамент опускают до уровня ГПГ.

Кроме названных факторов, на степень заглубления ленточного основания влияют класс строения (планируемая долговечность постройки), рельеф участка, общий вес сооружения. Большое значение имеет уровень прокладки коммуникаций: все они должны быть смонтированы выше фундаментной подошвы. Если возводится пристройка к дому. ее основание обустраивают несколько выше (учитывая будущую осадку), обязательно предусмотрев песчаную подушку.

Главная цель при составлении проекта – определить глубину, на которой несущий слой грунта вместе с подсыпкой обеспечит равномерную осадку здания, причем ее значение не должно быть выше максимально допустимого предела.

Рассчитать глубину заложения фундамента формула.

Расчет глубины заложения.

Если по разным причинам невозможно проведение геологических изысканий для оценки участка, застройщик способен самостоятельно вычислить глубину закладки ленты на основании СП «Основания зданий и сооружений». В качестве примера приводится расчет в Московской области.

1. Определение нормативной глубины промерзания в метрах:

Нормативное значение d₀ выбирается по таблице, в зависимости от типа грунта: чем он плотнее, тем больше число. Например, для супесей d₀ = 0,28, а для суглинков – 0,23. M_t – сумма модулей (абсолютных значений) средних отрицательных температур за зимний период (в средней полосе он продолжается с ноября по март). Для Москвы этот показатель равен 22,9 (таблица 5.1 «Строительная климатология»). Подставив числа в формулу, получают

d_fn = 0,28 х √ 22,9 = 1,34 м

2. Определение расчетной глубины промерзания:

Коэффициент k_h зависит от типа сооружения и среднесуточной температуры в помещении, которое примыкает к наружному фундаменту. Для отапливаемых зданий значение коэффициента колеблется от 0,4 (дом с подвалом) до 1,0 (дом без подвала с полом на лагах). Для неотапливаемых сооружений k_h = 1,1.Если пол устроен по грунту, а среднесуточная температура составляет 5°C, то k_h = 0,8. Подставляем это значение в формулу:

Без геологических исследований, не зная уровня грунтовых вод, лучше заложить ленту на глубине не менее чем d_f. то есть 1,07 м.

Особенности ленточного основания мелкого заложения

Если возводится одноэтажный дом из кирпича ибо пеноблоков (без подвала), каркасное строение, бревенчатый сруб, дачный домик, баня, сарай или забор, то их основанием вполне может стать мелкозаглубленный ленточный фундамент (МЗЛФ). Конструктивно он похож на заглубленный аналог, но имеет также существенные отличия:

• средняя глубина закладки – 0,7 м;
• расположение над зоной промерзания;
• служит основанием для строений, возводимых в основном на пучинистых почвах.

Фундамент мелкого заложения способен нейтрализовать разрушительное влияние морозного пучения грунта. При этом здание или забор, жестко соединенные с МЗЛФ, «плавают» вместе с ним в вертикальном направлении во время сезонных подвижек глинистого или песчаного грунта. За счет того, что глубина заложения небольшая, смещение осуществляется равномерно, не сопровождаясь образованием трещин.

Рассчитать глубину заложения фундамента онлайн.

Глубина заложения мелкозаглубленной ленты должна быть на 20 % меньше уровня промерзания почвы. В основании фундамент укрепляют с помощью непучинистой подушки толщиной 0,2-0,8 м. Именно такой слой должен составлять один из следующих материалов: щебень, шлак, гравий, крупный песок, песчано-гравийная смесь (ПГС). Подушка нивелирует деформации, возникающие при расширении и сужении пучинистого грунта, и фактически заменяет его собой.

Ленточное мелкозаглубленное основание рассчитывают по стандартной методике. Если строительство выполняется своими силами, для определения основных параметров фундамента одноэтажного сооружения можно воспользоваться таблицей.

Выбор размеров ленточного фундамента (мелкое заложение) и типа армирования.

Рассчитать глубину заложения фундамента.

Технология строительства основания.

Заложение ленточного мелкозаглубленного фундамента под дом или забор выполняется в определенной последовательности.

1. Выравнивание грунта в пятне застройки, прокладка водоотводных каналов.

2. Разметка участка и земляные работы. Наносят линии контура стен и простенков здания и роют траншеи (глубина — 0,5-1,5 м). Если строится отапливаемый дом или баня, следует заложить фундамент под печью или камином.

3. Выстилание геотекстилем. С помощью него предотвращают заиливание подушки, если глубина поверхностных грунтовых вод выше, чем закладывается фундамент. Нетканый сверхплотный материал (например, дорнит) погружают на дно траншей и запускают на их боковые стенки, делая запас с каждой стороны, равный толщине подушки.

4. Подушка. Постепенно насыпают ПГС, после каждых 10-15 см тщательно уплотняют ее с помощью ручной трамбовки или вибратора, затем укрывают оставленными по бокам полотнищами дорнита.

Как рассчитать глубину заложения фундамента формула.

5. Установка опалубки и армирование. Сетки, связанные из арматурных стержней и проволоки, размещают в нижней и верхней зонах. При этом глубина заложения в бетон составляет около 5 см. Нижний армопояс предотвращает прогиб ленты вниз, а верхний не дает ей выгнуться вверх.

6. Заливка бетона. Ленту заливают непрерывно, в один прием.

7. Демонтаж опалубки и вертикальная гидроизоляция. Ее производят, когда схватится бетонная смесь – летом этот момент наступает через 3-5 дней. Ленту по бокам обрабатывают битумно-каучуковой мастикой или проникающей гидроизоляцией (например, Пенетроном).

8. Обратная засыпка пазух. При снятии опалубки вокруг ленточного мелкозаглубленного фундамента образуются полости, заполняемые песком или глиной. В первом случае водопроницаемый материал уменьшает воздействие сил морозного пучения, но способствует накоплению влаги в засыпке и снижению ее несущей способности. Если выбрана глина, она создаст так называемый глиняный замок, предохраняющий от воды.

Определение глубины заложения фундамента.

В данной статье мы рассмотрим расчет глубины заложения фундамента для частного дома, согласно указаниям СП «Основания зданий и сооружений».

Глубина заложения фундаментов зависит от многих факторов, таких как рельеф поверхности, инженерно-геологические условия площадки под строительство, конструктивные особенности дома, глубина промерзания грунтов, глубина расположения подземных вод и другое.

Важность инженерно-геологических изысканий бесспорна, но для многих частных застройщиков эта процедура является дорогостоящей. Наши статьи будут ориентированы на людей, которые в силу каких-либо причин не могут себе позволить нанять геологов и проектировщиков, но желающих на готовых примерах разобраться с расчетами оснований, а также других элементов своего будущего дома.

Определить глубину заложения фундамента в г.Москва. Рассмотрим несколько вариантов: неотапливаемый дом; отапливаемый дом без подвала с температурой в помещениях 20 о С и отапливаемый дом с неотапливаемым подвалом.

1. Первым делом нам нужно определить нормативную глубину сезонного промерзания грунтов (d_fn ), в метрах, которая определяется по формуле:

где d₀ — величина, в метрах, для:

— глин и суглинков — 0,23

— мелких и пылеватых песков, супесей — 0,28

— песков гравелистых, крупных и средней крупности — 0,3

— крупнообломочных грунтов — 0,34

Для неоднородного сложения грунтов d₀ определяется как средневзвешенное в пределах глубины промерзания.

M_t — коэффициент, равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном районе, принимаемых по таблице 5. 1 СП «Строительная климатология»

Тогда нормативная глубина промерзания для Москвы, где преобладают глины и суглинки, составит:

d_fn =0,23 √22,9= 1,1м

Если вы не знаете, какие грунты залегают на вашем участке, то возьмите обычный ручной бур, который продается в строительных магазинах, и пробурите 1 отверстие в центре, а лучше 4 по углам будущей постройки. В основном на территории РФ встречаются именно пучинистые суглинки и глины. В СНиПе 1962 года не было величины d₀. вместо него было одно значение 23см, т.е. 0,23 метра, поэтому не будет грубой ошибкой, если вы примете именно ее.

2. После того, как определили нормативную глубину промерзания, необходимо вычислить расчетную глубину промерзания (d_f ).

Для этого используется формула:

k_h для наружных и внутренних фундаментов неотапливаемых зданий равен 1,1, кроме районов с отрицательной среднегодовой температурой. В нашем случае годовая температура +5,4 о. Если у вас будет отрицательная годовая температура, то расчетную глубину промерзания для неотапливаемых зданий необходимо определять по СНиП «Основания и фундаменты на вечномерзлых грунтах».

k_h для отапливаемых зданий определяется по таблице:

Примечание: В отапливаемых зданиях с холодным подвалом с отрицательной среднезимней температурой k_h =1

Считаем расчетную глубину промерзания:

— неотапливаемое в зимний период здание d_f = 1,1*1,1= 1,21м. Округляем в большую сторону и принимаем d_f =1,25м

— отапливаемое здание без подвала, с полами по утепленному цокольному перекрытию: d_f = 0,7*1,1= 0,77м. Принимаем d_f =0,8м

— отапливаемое здание с холодным подвалом с отрицательной температурой d_f = 1*1,1= 1,1м. Принимаем 1,1м.

3. Определяем глубину заложения фундамента по условиям недопущения морозного пучения по таблице ниже, в зависимости от расположения уровня грунтовых вод (УВГ).

Грунты под подошвой фундамента

Глубина заложения фундаментов в зависимости от глубины расположения подземных вод d_w. м, при

Скальные, крупнообломочные с песчаным заполнителем, пески гравелистые, крупные и средней крупности

не зависит от d_f

не зависит от d_f

Пески мелкие и пылеватые

Супеси с показателем текучести I_L <0

Суглинки, глины, а также крупнообломочные с глинистым заполнителем при показателе текучести грунта или заполнителя I_L ≥0,25

Так как без инженерно-геологических изысканий мы не можем знать глубину расположения грунтовых вод, то принимаем наихудший вариант: не менее d_f

Соответственно, для неотапливаемого здания d=1,25

Как рассчитать глубину заложения фундамента.

Для отапливаемого здания без подвала с полами по утепленному перекрытию d=0,8м

Для отапливаемого дома с холодным подвалом d=1,1м

Теперь и вы знаете, как определить глубину заложения фундамента. Если будут вопросы, замечания и предложения, пишите в комментариях ниже.

После определения глубины заложения фундамента переходим к расчету оснований по второй группе предельных состояний — по деформациям. Об этом будет написана отдельная страница. Чтобы не пропустить выход новой статьи, подпишитесь на рассылку.

Расчет глубины заложения фундаментной основы.

Глубина заложения фундамента дома.

Эта физическая величина, которую требуется рассчитать для фундаментного основания, зависит от множества параметров. На расчет показателя глубины заложения оказывают влияние особенности рельефной поверхности, место расположения стройплощадки, особенности устройства планируемого здания, глубина грунтов, которые поддаются промерзанию, уровень расположения на данном участке подземных вод и прочие.

Профессиональный расчет, конечно, очень важен, но многим строящим частный дом, рассчитать глубину фундамента под дом в строительной фирме не по карману.

Эта статья для таких людей, которые строят свой дом, в силу обстоятельств, не могут оплатить услуги профессионалов и желают сделать такой расчет сами.

Примерный расчет искомой глубины.

Допустим, надо рассчитать глубину заложения фундаментной основы в Москве.

Как рассчитать глубину заложения фундамента формула.

Для начала определяется глубина сезонной нормы промерзания грунта:

где d₀ – имеет разные значения для разных грунтовых типов:

• 0,23 м для грунтов, содержащих много глины;
• 0,28 м для грунтов, состоящих из мелкого песка;
• 0,3 м для крупно песчаных почв;
• 0,34 м для каменистых грунтов.

Если грунт, где планируется ставить дом, неоднородного типа, то d₀ определяют как средний показатель глубины грунтового промерзания.

M_t – это сумма среднемесячных показателей температур замерзания грунтов за все зимнее время в той полосе, где строится дом. Выбирается он в таблицах, публикуемых в справочниках. Там для Московского региона стоят такие среднемесячные показатели температур за все холодные месяцы: -7,8; -7,1; -1,3; -1,1; -5,6. Тогда показатель M_t равен следующему значению:

Показатель глубины промерзания для Московского региона с наиболее часто встречающимся здесь глинистым грунтом, равна:

Когда тип грунта неизвестен, нужно приобрести простой бур, который продают в специализированных магазинах, и проделать небольшие скважины в центре будущей площадки под дом и по углам ее. Это позволит определить вид грунта. В основном в Москве и области распространены суглинистые и глинистые грунты.

Как рассчитать глубину заложения фундамента формула.

После того, как произведен расчет нормативной глубины промерзания, рассчитывают еще одну глубину промерзания.

где k_h для фундаментных оснований неотапливаемых строений равен 1,1. В Московском регионе средняя за год температура равна +5,4 о ;

k_h для строений отапливаемых берется из таблицы, которую можно найти в таблице строительных справочников.
Считается расчетная глубина замерзания:

• если строящийся дом не отапливается зимой, d_f = 1,1*1,1= 1,21 м. При округлении получаем d_f = 1,25 м
• для отапливаемого строения без подвала, с теплыми полами цоколя: d_f = 0,7*1,1 = 0,77 м. Получается d_f = 0,8 м
• если дом, который строится, будет отапливаться и иметь не холодное подвальное помещение d_f = 1*1,1 = 1,1 м.

Определяют глубину заложения фундамента,учитывая условия недопущения пучения по таблицам зависимости расположения подземных вод. Поскольку такой показатель трудно угадать, потому выбирается чаще всего наихудший вариант и принимается d = 1,25.

Для отапливаемого строения без подвала с утепленным перекрытием d = 0,8 м.

Для отапливаемого строения с холодным подвальным помещением d=1,1 м.

Как планировка дома оказывает влияние на глубину заложения фундамента.

, Глубина заложения фундамента.

Проект дома в пригороде.

На расчет глубины фундаментной основы оказывают влияние такие особенности планировки и внутреннего устройства, как:

• присутствие и расположение подвала;
• глубина заложения фундаментных оснований соседних строений. Если такие строения есть;
• подземные коммуникационные трассы и глубина их расположения.

Если в планах застройщика имеется подвал или приямок, то глубину фундамента нужно закладывать не менее 0,4 м. ниже уровня пола в них. Заложения участков планируемого фундамента рекомендуется выполнять на разных уровнях.

Если так расположить фундамент возможности нет, то переходы с уровня на уровень рекомендуют делать ступенями. Высота каждой ступеньки должна равняться фундаментному блоку.

Если строение планируется стена к стене к готовому зданию,уровень заложения фундамента должен совпадать с уровнем фундаментного основания соседнего здания. Если под возводимым строением проходят коммуникационные линии, подошву фундамента необходимо закладывать их ввода в здание.

Это сохранит трубы от давления на них фундаментного основания, а само основание не окажется на сыпучих грунтах, использовавшихся для подушки коммуникационных линий.

Как снизить влияние промерзаемых грунтов на фундамент.

Глубина заложения фундамента коттеджа.

Таблица глубины промерзания грунта.

Условие заложения фундамента на глубину грунта, подвергающегося промерзанию, позволит исключить давление мёрзлого грунта на основание. Но замерзший грунт будет отрицательно влиять на конструкцию фундамента. Это воздействие можно сделать минимальным. Для этого нужно выполнить такие действия:

• устроить дренаж по всей длине фундамента;
• сузить фундамент кверху, придав ему трапецевидную форму;
• заполнить пазухи фундамента незамерзающим грунтом;
• изготовить защитный слой на боковых сторонах фундамента.

Одной из главных ошибок при устройстве фундамента является пренебрежение остатками растительного слоя. Его необходимо в обязательном порядке убрать. Примерно 15 см убранного слоя вполне хватит. И такую работу тоже нужно брать в расчет.

Далее, недопустимо возведение здание на чернозёмном грунте. Такой грунт не подходит для устройства на нем фундаментной основы и вообще строительства здания. Мягкий слой грунта необходимо убрать.

Недопустимо возведение фундаментного основания без арматуры. Арматура позволит сохранить фундамент и само здание на достаточно большой срок. Выполняется армирование поближе к верхней и нижней частям фундамента.

Новички в строительном деле не всегда правильно и точно могут рассчитать правильно глубину расположения фундамента под свой дом. По этой причине в случае возникновения каких-либо сомнений лучше обратиться за консультацией к специалистам. Это позволит избежать проблем в дальнейшем.



Рекомендация: Хорошая обзорная статья, из нее узнаете о том как рассчитать глубину заложения фундамента для дома или коттеджа, информация подойдет так же и для дач, бань и других зданий и сооружений. Поэкспериментировать с расчетами конечно же можно, информации здесь предостаточно, можете сделать даже несколько расчетов, но все таки лучше и безопаснее будет обратиться к специалисту.

Ленточный фундамент: глубина заложения, таблицы и расчет

Содержание статьи:

1. Факторы, влияющие на глубину заложения
2. Незаглубленный ленточный фундамент
3. Мелкозаглубленный ленточный фундамент
4. Заглубленный ленточный фундамент
5. Как уменьшить глубину заложения ленточного фундамента

Несмотря на то, что глубина устройства ленточного фундамента не является единственным показателем надежности и долговечности, она играет огромную роль в целостности всего дома в процессе его эксплуатации. Железобетонная лента любых размеров и марки бетона может со временем лопнуть, если она будет неправильно размещена в грунте, не учитывая его особенности.

Для того, чтобы не запутаться во всех типах фундаментов и грунтах, попробуем разобраться во всем по порядку. Сначала разберем типы монолитных лент, а затем конкретно для каждого типа ленточного фундамента определимся с глубиной заложения.

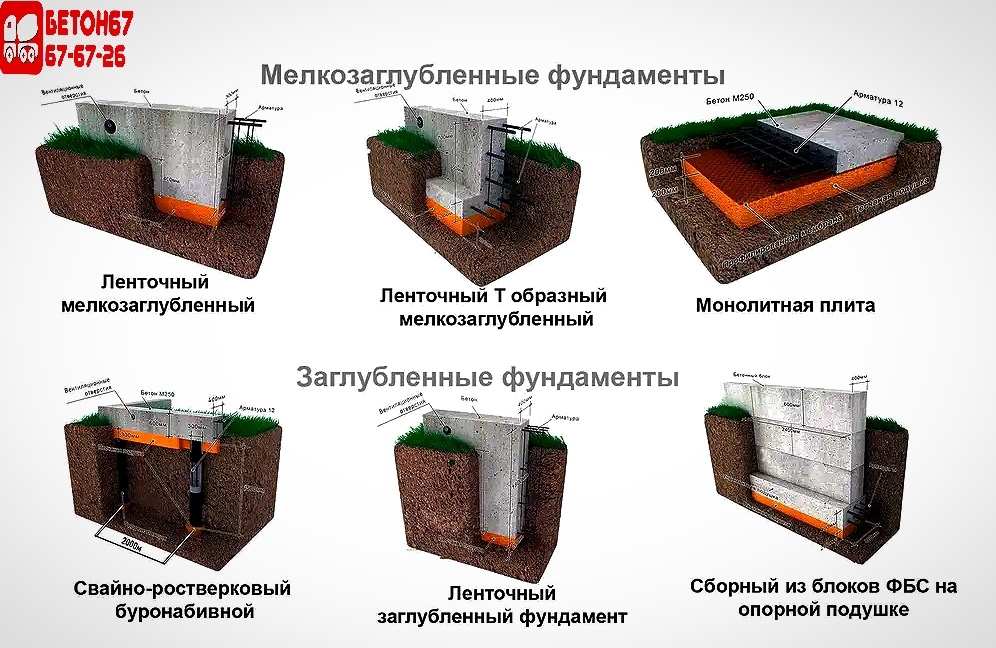

Наверное, стоит начать с того, что сами ленточные фундаменты делятся на три основных типа:

1. Незаглубленные
2. Мелкозаглубленные
3. Заглубленные

Каждый из этих типов закладывается на определенную глубину, которая зависит от нескольких основных факторов:

• Глубина промерзания грунта
• Тип грунта
• Уровень грунтовых вод

Стоит отметить, что глубина заложения ленточного фундамента — это расстояние от поверхности грунта до подошвы фундамента, а не та глубина, на которую копается траншея. В траншее, помимо фундамента может присутствовать подушка.

Теперь давайте разберемся, как эти факторы влияют на каждый тип ленточного фундамента в отдельности.

Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.

Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.

Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.

Как залить мелкозаглубленный ленточный фундамент я уже подробно описывал в одной из предыдущих статей. Поэтому в подробности вникать не будем.

Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.

Так же, немаловажным отличием мелкозаглубленных фундаментов является то, что его необходимо делать монолитным не только ниже уровня грунта, но и сразу, выставив опалубку, залить надземную часть фундамента – цоколь. Это в значительной степени усилит весь ленточный фундамент.

Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Для того, чтобы не запутаться, давайте рассмотрим таблицу.

Таблица №1: Глубина заложения ленточного мелкозаглубленного фундамента (минимальная), в зависимости от типа и глубины промерзания грунта

Глубина промерзания грунта, м		Глубина заложения фундамента, м
Грунт слабопучинистый	Грунт непучинистый, твердые породы
более 2,5	—	1,5
1,5 — 2,5	3,0 и более	1,0
1,0 — 1,5	2,0 — 3,0	0,8
менее 1,0	менее 2,0	0,5
Примечание: Для того, чтобы узнать, какая глубина промерзания грунта в Вашем регионе, посмотрите ниже на таблицу №2, где даны значения для некоторых городов, с учетом типа грунта. Кликните по таблице, чтобы увеличить.

Таблица №2: Глубина промерзания грунта в некоторых регионах

Примечание: Помимо того, что на глубину заложения ленточного фундамента влияет глубина промерзания и тип грунта, так же не стоит отбрасывать еще один очень важный фактор – уровень грунтовых вод, о котором и поговорим далее.

Зависимость глубины заложения ленточного фундамента от уровня грунтовых вод (УГВ)

Существует два варианта расположения грунтовых вод – когда они расположены ниже глубины промерзания грунта, и когда – выше.

Уровень грунтовых вод ниже глубины промерзания грунта

Это можно считать хорошим показателем, и в этом случае, грунтовые воды в большинстве типов грунтов не оказывают особого влияния на глубину устройства монолитной железобетонной ленты.

Единственным ограничением, в данном случае, является то, что в таких грунтах, как суглинки, глины и им подобных, ленту необходимо закладывать минимум на половину глубины промерзания такого грунта. В других, «хороших» грунтах, этот фактор на заложение фундамента — не влияет.

Другими словами, если глубина промерзания в Вашем регионе, допустим – 1,5 метра, то ленточный мелкозаглубленный фундамент необходимо устраивать минимум на 0,75 метров.

Уровень грунтовых вод выше глубины промерзания грунта

Если грунтовые воды расположены высоко, то глубина копки траншеи для ленточного фундамента не зависит от их уровня только на скалистых грунтах, песчаных крупнозернистых, гравийных и им подобных.

На любых других типах грунтах, с высоким УГВ, монолитную ленту придется заглублять ниже глубины промерзания на 10-20см (). В этом случае она станет заглубленным фундаментом.

Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см. Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.

В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.

Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.

После проведения всех расчетов по глубине заложения ленточного фундамента, частенько бывает так, что с учетом грунта и региона, его необходимо заложить очень глубоко. От сюда возникает вопрос о том, как сократить расходы и уменьшить глубину.

Существует несколько способов уменьшения глубины заложения ленточных фундаментов, все они основаны на том, чтобы уменьшить значение основных факторов, влияющих на фундамент.

Уменьшение глубины промерзания грунта

Изменить климат в регионе мы, конечно же, не сможем, но сможем изменить глубину промерзания, конкретно под подошвой фундамента, утеплив сам фундамент и грунт, прилегающий к нему с наружной стороны.

Таким образом мы сможем уменьшить глубину заложения фундамента, а также сократить расходы на него.

Отвод грунтовых вод от ленточного фундамента

Еще один действующий способ уменьшения глубины заложения ленточного фундамента – отвод воды от него.

Делается это с помощью устройства хорошей дренажной системы, которая отведет значительную часть воды от фундамента и не даст ей пагубно воздействовать на него.

Песчаная или песчано-гравийная подушка под фундаментом

В случае, когда на участке пучинистые слои грунта залегают достаточно глубоко, ленточный фундамент также придется закладывать на большую глубину. Уменьшить ее можно, заместив пучинистый грунт песчаной или песчано-гравийной подушкой.

Другими словами, необходимо выкопать глубокую траншею до твердых грунтовых пород, а после этого устроить там массивную песчано-гравийную подушку, которая распределит нагрузку от фундамента и дома на грунт равномерно и не даст силам пучения пагубно воздействовать на фундамент.

Подушку желательно делать не только под подошвой фундамента, но и рядом с ним, как показано на схеме.

Стоит отметить, что самым надежным методом уменьшения глубины заложения ленточного фундамента, является комбинированный способ, т.е. и устройство подушки, и утепление, а также устройство дренажа, если это понадобится.

Минимальная глубина фундамента

— по формуле Ренкина!

Глубина фундамента является самым важным расчетом во всей конструкции. Всем известно, что в строительстве есть две основные категории фундаментов.

• Неглубокий фундамент
• Глубокий фундамент

А знаете ли вы, чем метод фундамента отличается от других?

Все зависит от разных факторов. Здесь мы увидим

• Факторы, влияющие на глубину фундамента
• Минимальная глубина фундамента по формуле Ренкина
• Что такое угол естественного откоса?
• Что такое несущая способность грунта?

Факторы, влияющие на глубину фундамента

При расчете глубины фундамента сооружения жизненно важную роль играют следующие факторы.

• Несущая способность грунта (несущая способность)
• Плотность грунта
• Уровень грунтовых вод
• Собственный вес конструкции (постоянная нагрузка)
• Какой будет динамическая нагрузка? (Успенский)
• Ветровая и сейсмическая нагрузка (землетрясение)

Минимальная глубина фундамента по формуле Рэнкина

Минимальная глубина фундамента по формуле была изобретена Рэнкином с учетом характеристик грунта.

Формула Ренкина

Df = P/γ (1-SinႴ/1+SinႴ) ²

Df – Минимальная глубина фундамента в метрах

Р – Несущая способность грунта в кН/м ²

γ – плотность грунта или удельный вес грунта в кН/м ³

Ⴔ – Угол естественного откоса грунта

Прежде чем перейти к расчету примера. Давайте узнаем о несущей способности грунта и угле естественного откоса.

Что такое угол естественного откоса почвы?

Самый крутой угол относительно горизонтальной плоскости, под которым материал может быть уложен без оседания (как показано на рисунке ниже), известен как Угол естественного откоса . Угол отклика должен находиться в диапазоне от 0° до 90°.

Здесь мы перечислили различные типы угла естественного откоса почвы.

#	ПОЧВА	УГОЛ ОТХОДА
1	Грязь	0°
2	Влажная глина	15°
3	Влажная земля	15°-17°
4	Сухая земля	20°-30°
5	Мокрый песок	25°-26°
6	Консолидированная сухая земля	30°
7	Сухой песок	30°-35°
8	Сухая глина	35°
9	Влажный песок и твердый сухой песок	35°
10	Гравий	40°
11	Бутовый камень и влажная глина	45°
12	Угольная зола	40°-45°
13	Влага Земля	45°-50°

 Какова несущая способность грунта?

Способность грунта, который выдерживает конструкционную нагрузку на грунт без разрушения при сдвиге или осадки, называется . 0047 безопасная несущая способность грунта .

Здесь мы перечислили различные типы несущей способности грунта со значениями

#	ТИП ПОЧВЫ	НАГРУЗКА кН/м²
1	Сыпучий гравий	98
2	Мелкий песок, сыпучий и сухой	98
3	Влажная глина	147
4	Средняя глина	245
5	Мелкий песок и ил	245
6	Мягкий камень	441
7	Гравийный песок	441
8	Крупный песок, компактный и сухой	441
9	Твердая глина	451
10	Остаточные отложения обломков и разрушенных коренных пород	883
11	Песчаный камень, Известняк	1618
12	Хард-рок – гранит, дионит	3236

Фактическая несущая способность и другие сведения о грунте будут указаны в отчете об исследовании грунта.

Плотность почвы приведена ниже

#	ПОЧВА	ПЛОТНОСТЬ кг/м³
1	Глина (сухая)	1600
2	Глина (влажная)	1760
3	Земля (сухая, рыхлая)	1200
4	Песок (сухой, сыпучий)	14:40-17:00
5	Гравий	2000
6	Ил	2100
7	Магматические породы (мафические)	3000
8	Магматические породы (Felsic)	2700
9	Осадочные породы	2600
10	Метаморфические породы	2700
11	Грязь	16:00-19:20
12	Бутовый камень	16:00-17:50

Теперь давайте рассмотрим пример расчета глубины с использованием приведенного выше табличного значения.

Как рассчитать минимальную глубину, необходимую для фундамента в твердом глинистом грунте?

Df = P/γ (1-SinΦ/1+SinΦ)

П- 451 кН/кв.м ; γ – 1600 кг/м ³ ; Ф – 35

Глубина = (451×101/1600) x ((1-Sin35°)/(1+Sin35°)) ²

= 2,10 м

Таким образом, нам требуется 2,10 м минимальная глубина для твердого скального грунта.

Это простой пример. Пожалуйста, учитывайте следующие факторы при проектировании глубины фундамента.

• Постоянная нагрузка, временная нагрузка и другие нагрузки (читайте о типах нагрузок)
• Если вам нужно расширить здание в будущем, спроектируйте его соответствующим образом.
• Соберите детали слоев почвы для точного проектирования.

Счастливого обучения 🙂

Как определить глубину фундамента

Фундаменты представляют собой элементы основания, которые передают нагрузку надстройки сооружения на последний несущий слой/пласт грунта. Глубина фундамента является важным параметром, влияющим на эксплуатационные характеристики конструкции. Строгих правил или прямых формул для определения глубины фундамента не существует, но есть важные факторы, которые необходимо учитывать перед выбором окончательной глубины фундамента.

Первое соображение при выборе глубины фундамента заключается в том, что фундамент должен опускаться на глубину, при которой несущая способность грунта достаточна для поддержки нагрузки фундамента без чрезмерной осадки или разрушения при сдвиге. Несущая способность фундамента и глубина определяются на основании исследования грунта с помощью полевых и/или лабораторных испытаний.

Отчет об исследовании грунта, подготовленный инженером-геотехником, обычно содержит информацию о несущей способности грунта на участке на разной глубине. Выбранная глубина и несущая способность, используемые для проектирования фундамента, должны давать представление о минимальной глубине фундамента. Типичный пример показан в таблице ниже;

Согласно приведенной выше таблице, если при расчете фундамента использовалась несущая способность 87 кПа, минимальная глубина фундамента должна составлять 1000 мм.

Помимо соображений несущей способности, очень важно принимать глубину фундамента за пределы рыхлого или нарушенного верхнего слоя почвы или почвы, подверженной эрозии ветром или паводком. Когда фундамент закладывается очень близко к поверхности земли, эрозия может привести к потере несущей способности, независимо от того, насколько сильны пласты в сопротивлении сдвигу.

Когда вышеуказанные условия соблюдены, главная цель должна состоять в том, чтобы избежать слишком большой глубины до уровня фундамента. В зависимости от характера грунта, когда выемка траншеи превышает 1500 мм, могут потребоваться опоры для предотвращения обрушения бортов. Это может привести к серьезным нарушениям конструкции фундамента и впоследствии увеличить стоимость фундамента. .

Там, где это возможно или применимо, основание мелкозаглубленного фундамента должно находиться выше уровня грунтовых вод, чтобы избежать затрат на контроль грунтовых вод и возможной нестабильности грунта из-за просачивания воды на дно котлована. Согласно Томлинсону и др. (1989), обычно более экономично использовать широкие фундаменты при сравнительно низком опорном давлении или даже использовать альтернативу свайным фундаментам, чем копать ниже уровня грунтовых вод в водоносном гравии, песке или иле.

Помимо соображений допустимой несущей способности, важно удлинять мелкозаглубленные фундаменты в глинах за пределы слоя грунта, подверженного влиянию движения грунта, вызванного набуханием и усадкой, растительностью, воздействием мороза и другими воздействиями. Следует обратить внимание на устойчивость мелкозаглубленного фундамента на ступенчатом или наклонном грунте.

Предполагаемая нагрузка на фундамент также может влиять на глубину фундамента. Фундаменты, подверженные высоким боковым нагрузкам и опрокидывающему моменту, должны быть заложены на большей глубине, где глубина фундамента и надстройка могут повысить коэффициент безопасности от опрокидывания и оползания.

Формулу Ренкина можно использовать для оценки глубины мелкозаглубленного фундамента. Однако ответ, полученный из формулы, используется редко из-за отсутствия практической значимости. Формула Ренкина для глубины мелкозаглубленного фундамента:

D _f = (q _a /Ƴ) × [(1 – sinØ)/(1 + sinØ)] ²

Где;
q _a = допустимая несущая способность
Ƴ = удельный вес грунта
Ø = угол естественного откоса или сопротивление грунта сдвигу

Типовая глубина ленточного фундамента

Для башмачных и ленточных фундаментов обычно указывается минимальная глубина 500 мм в качестве защиты от незначительной эрозии почвы, закапывания насекомых или животных, качки и мелких локальных раскопок и обработки почвы. Важно отметить, что эта минимальная глубина недостаточна для фундаментов на усадочных глинах, где вспучивание и усадка грунта из-за сезонных изменений влажности могут вызвать заметные подвижки фундаментов.

Глубина от 900 мм до 1000 м рассматривается как минимальная, при которой будет происходить некоторое сезонное перемещение, но маловероятно, что оно будет иметь величину, достаточную для повреждения надстройки или обычной отделки здания.
