Монтажный пистолет МЦ52: неполная сборка-разборка

Прежде чем приступить к работе с Монтажным пистолетом МЦ52, следует тщательно изучить алгоритм его разборки и сборки.

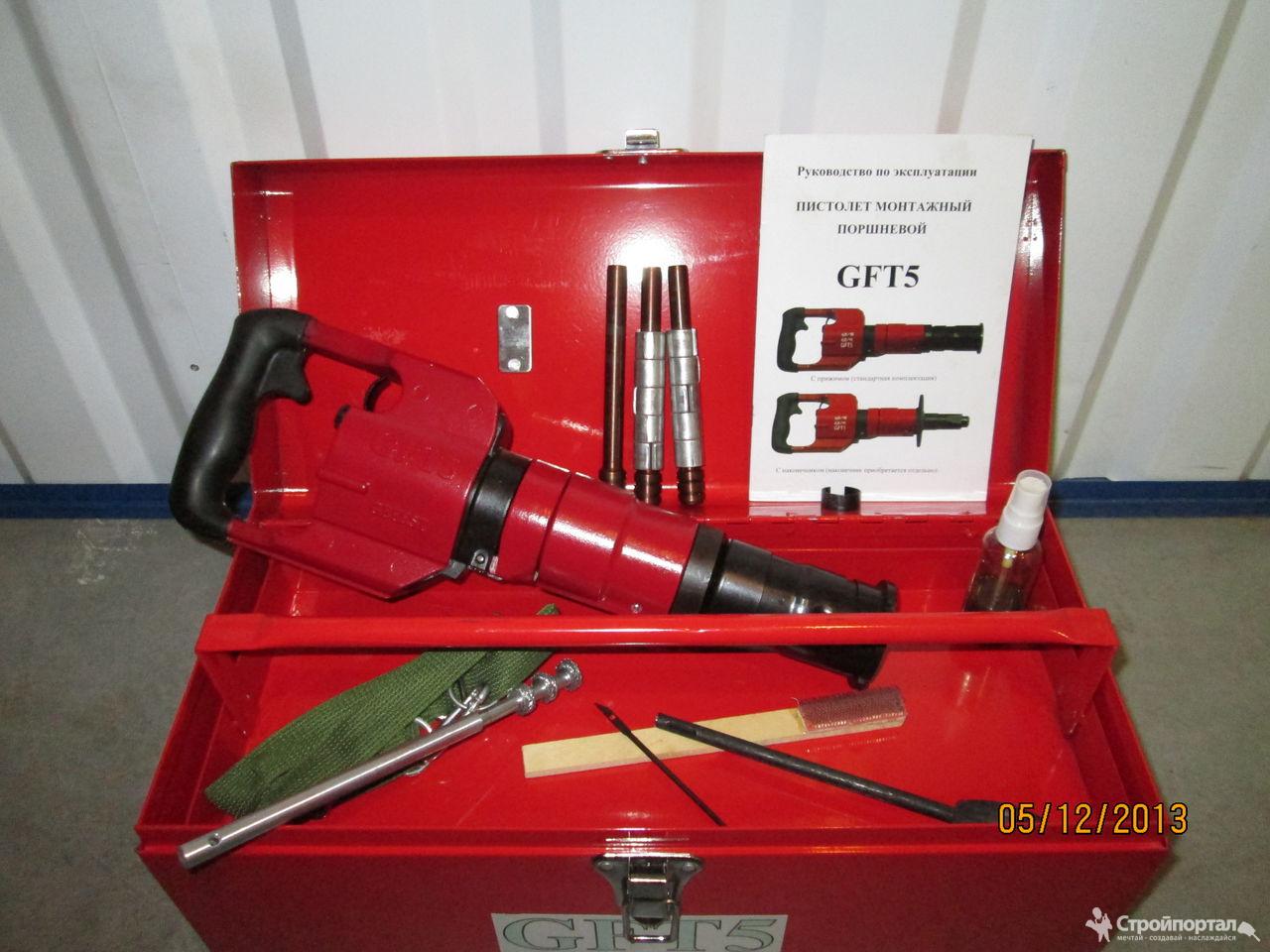

Однозарядный самовзводный поршневой монтажный пистолет МЦ52 предназначен для забивания дюбель-гвоздей (из стали) в основы из различных конструкционных материалов (например, кирпича, бетона и пр.). При его эксплуатации применяются патроны 6,8х18 и 6,8х11.

При работе с монтажным пистолетом МЦ52 важно правильно выполнять его неполную сборку/разборку!

Монтажный пистолет МЦ52 надежно прослужит Вам в течение всего срока эксплуатации при правильном уходе. Так, например, в конце каждого дня его использования (или не реже чем через 250 забивок) нужно осуществлять техническое обслуживание пистолета, в процессе которого Вам потребуется правильно разобрать, а затем собрать его.

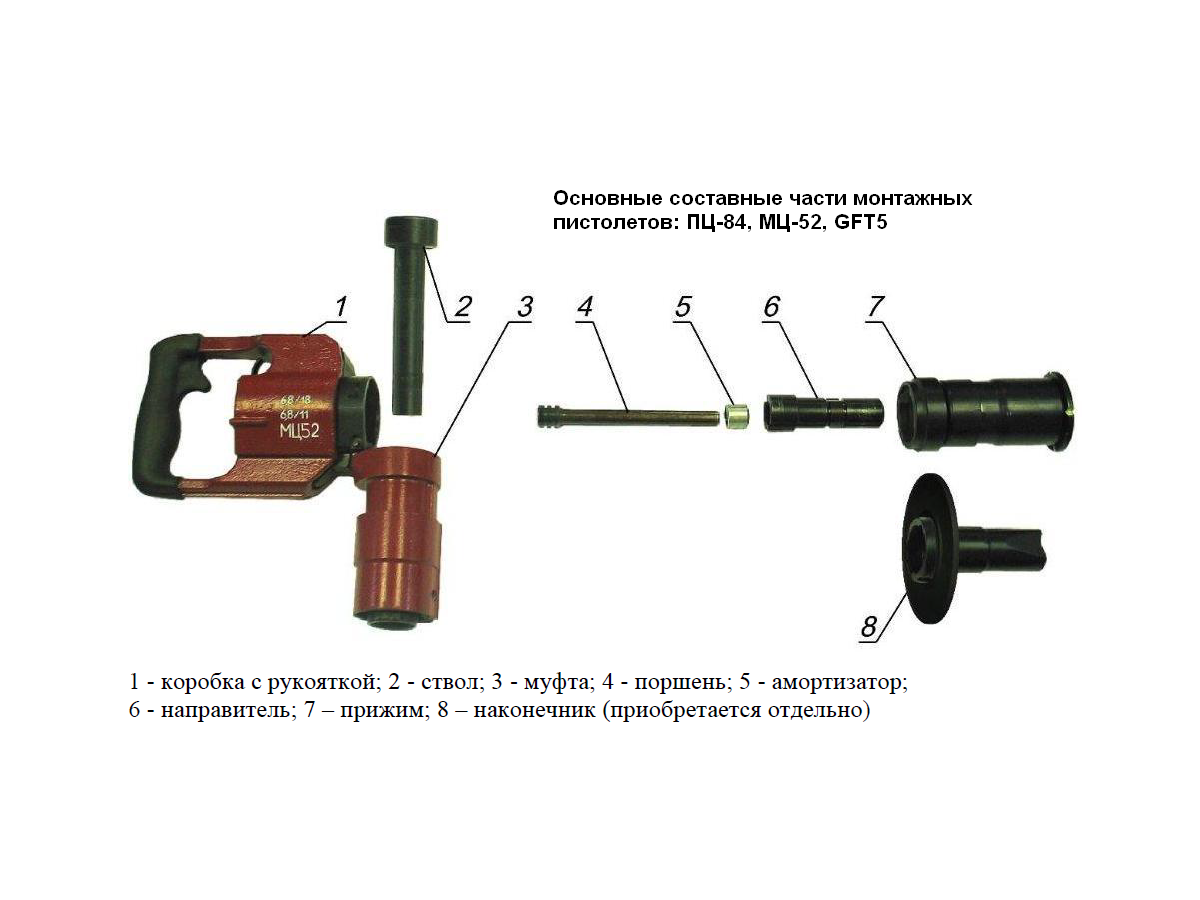

Неполная сборка и разборка монтажного пистолета МЦ52 выполняется следующим образом:

Разборка

1. Нужно отсоединить прижим/наконечник. Для этого необходимо повернуть прижим/наконечник на 90° в любую сторону (при этом Вам потребуется отжать и удерживать защелку прижима на муфте).
2. Далее следует отсоединить направитель с амортизатором и поршень.
3. Следующий шаг — извлечение амортизатора из направителя.
4. И, наконец, нужно извлечь ствол (для этого поверните кожух муфты вокруг оси по часовой стрелке на 90°, потяните кожух вперед и откиньте муфту).

Сборка

1. Установка ствола в муфту (для этого нужно совместить отверстие на стволе со штифтом, расположенным на муфте).
2. Следующий шаг — поворот муфты на оси и ее возвращение в исходное положение. Кожух муфты необходимо прижать назад до упора и повернуть на 90° (против часовой стрелки).
3. После этого выполняется установка поршня в ствол.
4. Амортизатор вставляется в направитель; затем производится установка амортизатора с направителем на поршень.
5. Заключительный этап сборки: присоединяется прижим/наконечник (для этого пазы на прижиме/наконечнике совмещаются с упорами на муфте, выполняется отжатие защелки прижима, и прижим/наконечник проворачивается до щелчка защелки прижима).

У Вас возникли вопросы относительно эксплуатации строительно-монтажных пистолетов? Специалисты производственной «Гефест™» будут рады помочь Вам.

Только у нас Вы найдете исчерпывающий выбор общестроительных монтажных пороховых пистолетов, строительно-монтажных индустриальных патронов и фурнитуры для монтажных пистолетов. Высочайшее качество продукции, конкурентные цены и оперативное выполнение заказов — преимущества сотрудничества с нами!

Как нас найти

Как снять пистолет с герметика?

Как правильно пользоваться пистолетом для герметика?

Для равномерного и аккуратного распределения герметика можно использовать приспособление, называемое пистолетом. Правильное использование монтажного пистолета не только повышает возможности, но и экономичность расхода вещества. Разберем в статье вопрос правильного применения пистолета для герметика.

Особенности

Пистолет для герметика обзавелся своим названием из-за схожего принципа действия с прототипом. Кроме того, внешне этот инструмент похож на настоящий пистолет. Направляющая имитирует стволовую часть оружия. Есть и специальное устройство, называемое курком. Присутствует и удобная рукоять.

Инструмент ориентирован на возможность выдавливания силиконового вещества из тубуса, который обычно бывает цилиндрической формы, или другой упаковки. Основная разница с прочими монтажными пистолетами в его конструкции. Например, необязательно присутствует силовой механизм. Инструменты для герметиков разнообразны, но те, что имеют ручной механизм, не менее эффективны, чем автоматизированные устройства. Автоматизированные модели считаются профессиональными. Для домашнего обихода они более удобны в случае, когда нужно заделать много мелких швов.

Конструкция инструмента для герметика подразделяется на виды. Однако толкатель, отсек для тубуса, держатель присутствует в любых изделиях. Рассмотрим подробнее особенности бытовых моделей, которые оснащены ручными механизмами.

Поскольку вещества продаются в основном в тубе, пистолет для герметика с ручным механизмом изготовлен таким образом, что подходящей является именно этот вариант фасовки. Особенностью инструмента является подвижное дно. Оно легко перемещается по корпусу изделия. Наконечник механизма универсальный, позволяет размещать внутри себя разнообразные насадки. Эти детали придают выдавливаемому веществу нужную форму.

Дно пистолета перемещается благодаря работе поршня. Этот механизм приводится в движение при спуске курка. Толкатель оказывает давление на дно емкости, из-за которого вещество двигается и выдавливается через насадку. Этот формат пистолета считается универсальным, а потому пользоваться можно с разными веществами.

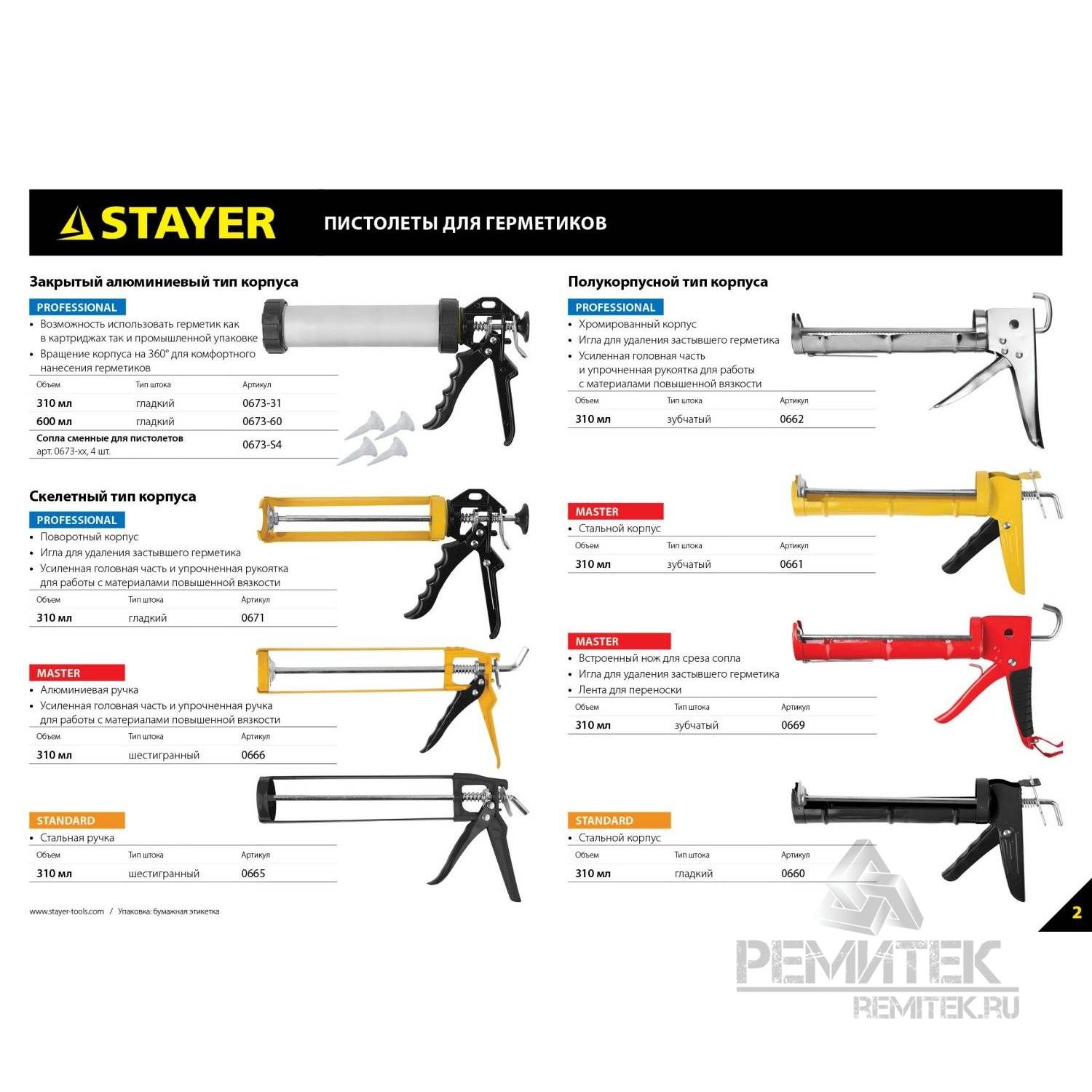

Виды пистолетов

Разнообразие инструментов для герметиков велико.

Как уже упоминали выше, проще всего разделить изделия на две большие категории:

• профессиональные;
• любительские.

Главная особенность профессиональных устройств – универсальность. В комплекте с профессиональными пистолетами идут многочисленные насадки. Они позволяют использовать различные виды герметиков.

Любительские модели отличаются разнообразными видами и приемлемой ценой. В эту группу входит множество разновидностей. Изделия отличаются простотой в применении. Разберем подробнее виды пистолетов, входящие в первую и вторую группы.

В группу профессиональных моделей можно отнести пневматические и аккумуляторные виды. Пневматический вариант закрытого типа, который работает при наличии источника сжатого кислорода, например, компрессора. Благодаря подаче кислорода и путем спуска курка появляется нужное давление. Механизм способствует плавности и непрерывности поступающего материала. Пневматические инструменты отличаются высокими характеристиками и непрерывностью поступления расходного вещества.

Непрерывность обеспечивает регулятор давления кислорода. Работать пневматическим пистолетом нужно быстро. Поэтому без должного умения его использование вряд ли будет удобным. Однако инструмент отличается надежностью, так как чаще всего оснащен корпусом из металла, который подходит под различные емкости. Закрытый вариант не нуждается в дозаправке, закончившуюся емкость нужно просто заменить на новую.

Устройство имеет положительные и отрицательные характеристики.

Положительные:

• многозадачность;
• удобный;
• эстетичность и точность нанесенного герметика;
• длительность периода эксплуатации.

Основной минус пневматического пистолета – привязанность к компрессору.

Аккумуляторный инструмент для герметика – это специализированный электроинструмент. Инструмент отличается высокой производительностью, безопасностью и эффективностью. Принцип работы инструмента схож с поршневыми видами. С той лишь разницей, что усилие на поршень создается при помощи электрического двигателя. Поршень давит на емкость или картридж с герметизирующим составом. Оптимальная скорость работы устройства выбирается переключателем, а усилие развивается достаточное для того, чтобы выдавить нужное количество смеси.

Основное достоинство пистолетов – автоматическое варьирование количества подаваемого герметика. Возможное изменение скорости – до 7 режимов.

Основные достоинства автоматического инструмента:

• равномерность шва;
• дозированная подача смеси;
• экономия усилий оператора, который производит работы;
• независимость от дополнительных стационарных устройств.

Такие преимущества дают возможность осуществлять работы в любых труднодоступных местах с минимальным расходом смесей. Если аккумулятор устройства мощный, рабочего времени хватит надолго.

Отрицательным качеством является то, что важно правильно выбрать клеевой герметизирующий состав. Например, некоторые вещества обладают токсичными или горючими качествами, а потому могут воспламениться, что небезопасно для оператора.

Стоимость аккумуляторных пистолетов довольно высока. Возможность экономии присутствует, если приобретать изделия в интернет-магазинах. Здесь представлены различные модели многих фирм.

Приемлемой стоимостью отличаются модели, входящие в любительскую группу устройств. Например, идеальный вариант для различных видов смесей – скелетный пистолет. Модель прочная, недорогая. Туба с герметиком отлично помещается в конструкцию из жестких ребер. Шток поршня осуществляет плавную дозированную подачу вещества.

Скелет изделия из тонкой, но высококачественной стали. Шток – граненый прут, который также из стали.

Скелетный вариант в продаже представлен усиленным видом, конструкция которого схожа с прототипом. Отличие состоит лишь в более прочных и надежных материалах.

В продаже можно найти полукорпусные пистолеты. Они недороги, но ненадежны. Конструкция практически одноразового применения для одной тубы смеси. Инструмент часто портится от небольших усилий.

Пистолет с корпусом цилиндрического типа удобен в использовании. В совокупности с инструментом можно применять нефасованные герметики. А также вариант идеален, если используются силиконовые герметики в тубах. Любой инструмент нуждается в предварительной подготовке. Этот этап, впрочем, как и производственный, требует знаний и навыков. Разберем особенности использования различных видов пистолетов подробнее.

Как использовать?

Чтобы правильно наносить клей при помощи пистолета, вещество должно подходить под применяемый инструмент. Для бытовых целей чаще применяется шприцевый или трубчатый пистолет под вещества, продаваемые в тубе.

Материал фасуется в плотно закупоренные упаковки, поэтому с емкости нужно аккуратно срезать один конец. Туба оснащается специальным конусом, но он обычно запаянный. Эту пайку с кончика конуса нужно открыть. Срез должен быть немного меньшим, чем требуемый размер шва. Снять пайку удобно канцелярским ножом. Срез будет правильным, если будет выполнен под углом в 45 градусов.

Подготовленную емкость нужно вставить в пистолет, и заправить обрезанную часть в наконечник пистолета. Устраните шток, надавливанием на рычаг. В освободившееся место нужно установить подготовленный картридж. Для того чтобы поставить емкость на место в скелет, сделайте несколько надавливаний на рычаг. Все – пистолетом можно пользоваться. После работы использованную тубу нужно вытащить из инструмента, а сам пистолет хорошо промыть. Инструкция предполагает использование для этих целей обычную теплую воду.

Аккумуляторный инструмент работает несколько иначе, чем ручной вариант. Баллон достаточно зарядить имеющимся монтажным клеем. Регулировать подачу можно нажатием на спусковой курок.

Вставлять конус картриджа нужно точно на то место, куда наносится клей. Нажимайте на курок, активируя поршень. Монтаж с акриловым веществом предполагает равномерное нанесение «колбаски» необходимой толщины на обрабатываемый участок. Обрабатываемая поверхность должна быть обезжиренной, не забудьте надеть перчатки перед началом работ.

Если в тубе после окончания работ остался герметик, возможно его повторное использование, нужно только надеть наконечник и закрыть плотно упаковку. Если в ходе работ герметик прилипает к пальцу, нужно засунуть палец в емкость с мыльным раствором и нанести этот же раствор на шов.

Подробнее о том, как правильно пользоваться пистолетом для герметика, вы узнаете из видео.

Советы

Обратите внимание на полезные советы, которые пригодятся как новичку, так и профессионалу.

• Выбирая пистолет на разовую работу, можно посмотреть дешевые варианты: скелетообразный, полукорпусный.
• Понятно, что проверить способность инструмента к работе нет возможности, но более качественные инструменты обычно тяжелее на вес.
• Если от инструмента требуется универсальность, стоит рассматривать варианты среди корпусных моделей. Они же, наиболее подходящие для частого использования.
• Если герметик куплен не в тубусе, а в мягкой упаковке, у нее достаточно открутить фиксирующую гайку и снять верхний носик. Упаковку вставляют в корпусное устройство и подрезают верхнюю часть ножом. Носик с закрепляющей гайкой можно установить на свое место.
• Если герметик куплен в картридже, внимательно рассмотрите носик тубы. На нем можно увидеть метки, по которым удобно отрезать этот самый носик. Метки изначально задают толщину выдавливаемой пасты.

Учтите рекомендации по нанесению пасты:

• обрабатываемый шов, например, между стеной и ванной, должен быть тщательно очищен;
• поверхности обезжириваются;
• участки поверхностей, которые не нуждаются в обработке, защищаются строительным скотчем;
• линия выдавливаемого вещества должна быть непрерывной;
• дождитесь полного высыхания вещества, а лишь затем удаляйте малярную ленту.

Как пользоваться пистолетом для герметика – пошаговая инструкция для новичка

Ольга Биловицкая · Опубликовано 22.09.2018 · Обновлено 24.09.2018

Герметик – это универсальное и просто незаменимое средство в быту, которым можно утеплить швы и стыки, обеспечивать водо-, влаго-, тепло- и даже звуконепроницаемость. Чтобы герметик из баллона распределялся равномерно и наносился аккуратно, необходимо использовать специальный пистолет. Если знать, как пользоваться пистолетом для герметика правильно, можно даже обеспечивать экономное расходование вещества. Поэтому, со всеми стадиями эксплуатации инструмента необходимо ознакомиться более детально.

Как работать с пистолетом: простые действия

Работать с пистолетом для герметика приходится как начинающим мастерам, так и профессионалам. Поэтому, особенности использования этого инструмента – всегда актуальный вопрос для тех, кто проводит ремонт. Сложностей при эксплуатации возникнуть не должно. Необходимо лишь заранее ознакомиться с основными нюансами и разновидностями существующих пистолетов. Бывают бытовые модели, оснащённые ручными механизмами, а также профессиональные пистолеты для герметиков, разделяющиеся на пневматические и аккумуляторные.

В механических пистолетах принцип действия довольно прост. Чтобы получить из тубы вещество, необходимо обеспечить давление на емкость механическим способом. Использовать эти пистолеты можно не только с герметиками, но и с другими веществами, поставляющимися в специальных емкостях и имеющими густую консистенцию. Материал выдавливается в виде полоски, которую удобно размещать в подготовленный шов. Давление обеспечивает деталь шток. Он начинает двигаться, благодаря нажатию на курок.

Если рассматривать пневматические инструменты, в них шток заменяет воздух, подающийся под давлением. Мастера, в основном, могут сталкиваются с трудностями установки емкости с материалом в инструмент. Но облегчают в этом задачу производители, так как придерживаются единых стандартов производства. Поэтому, принцип использования всех пистолетов будет одинаков.

Как работать с пистолетом: пошаговая схема

Чтобы начать работу со специальным пистолетом для герметика, нужно убедиться, что баллон в него вставляется. Тубу нужно вставить в пистолет и плотно зафиксировать. Для проведения работ в домашних условиях, осуществления ремонта в быту, стоит выбирать трубчатые и шприцевые виды пистолетов. Перед работой необходимо убедиться в плотности закупорки упаковки. В процессе работы необходимо выполнить три основных шага:

1. Удалить ограничители. В конструкции тубы есть специальный конус, который обычно продается в запаянном виде. С кончика носика запайку нужно удалить. Необходимо делать такой срез, чтобы он был немного меньше, чем ширина шва. Удобно эту процедуру проводить канцелярским ножом. Чтобы сделать правильный и ровный срез, делать его нужно под углом 45°. После этого, емкость герметика помещается в пистолет, обрезанная часть располагается в наконечник.
2. Устранение штока. Выполняется этот этап путем обычного надавливания на рычаг. В место, которое освободилось, необходимо установить заранее подготовленный картридж. Чтобы емкость встала на место, нужно сделать несколько надавливаний на рычаг. После этих простых манипуляций пистолет будет готов к использованию.
3. Выпуск герметика. Нужно плавно надавливать на рычаг, обеспечивая подачу герметика. Мастеру остается регулировать силу надавливания, чтобы контролировать выход вещества.

После завершения работ, пустая емкость от герметика вытаскивается из пистолета, а сам инструмент хорошо промывается от остатков вещества. Согласно инструкции, достаточно использовать обычную теплую воду, чтобы очистить инструмент.

При использовании аккумуляторной разновидности пистолета, схема будет выглядеть немного иначе. Для этого баллон заряжается монтажным клеем, а подача регулируется также спусковым курком.

Если после завершения работ в тубе еще есть какая-то часть герметика, его можно будет в дальнейшем использовать. Для этого нужно на конус надеть наконечник и плотно его закрыть, поместить конструкцию в вертикальное положение носиком кверху.

Как пользоваться пистолетом для герметика: инструкция для новичка

Новички и мастера, которые в первый раз взяли в руки пистолет для герметика, следуя инструкции, описанной выше, легко смогут подготовить инструмент к началу работ. Приобретать нужно укомплектованный пистолет и, согласно рекомендациям, устанавливать в них тубу. В остальном, необходимо научиться контролировать руку, чтобы нажатие происходило плавно, а материал поддавался равномерно и дозированно.

При использовании полукорпусных и скелетных пистолетов, в начале нужно выполнить несколько нажатий, чтобы вещество изнутри поступило в колпачок. После чего обеспечить плавное нажатие, когда герметик уже выходит наружу.

При использовании аккумуляторных и электрических пистолетов, нажатие на курок является регулятором скорости подачи состава. Начинающим мастерам для проведения первых работ необходимо выбирать незаметные для глаз места: в дальнем углу, за мебелью, под сантехникой и так далее. После того, как руки привыкнут к работе с таким инструментом, можно уже переходить на видные места.

Если герметик плохо ложится в швы или его нужно выровнять, необходимо намочить пальцы в воде и плавным движением устранить недостатки. Вещество имеет липкую консистенцию и может оставаться на руках, прилипать к пальцам. В дополнительной сушке материал не нуждается, если обеспечить подачу свежего воздуха, то за несколько часов он успеет отвердеть.

На видео: Правила использования пистолета для герметика

Советы по экономии

Опытные мастера придерживаются определенной стратегии в своей работе. Но им также, как и новичкам, будут полезны некоторые советы:

• Для разовых работ можно подобрать более доступные разновидности пистолетов, такие как полукорпусные и скелетообразные.

• Необходимо знать, что качественные и надежные инструменты имеют более тяжелый вес. Так как проверить заранее работоспособность инструмента не получится, необходимо обращать внимание на этот аспект.
• Универсальными вариантами считаются корпусные модели, которые также хорошо подходят для постоянного применения.

• В пистолетах можно фиксировать герметики, купленные в мягкой упаковке. С них нужно снять фиксирующую гайку и устранить верхний носик, потом поместить в корпус устройства, подрезать верхнюю часть ножом, после чего снятые детали вернуть на место.

• Обычно, производитель, выпускающий герметики в тубах, отмечает на носике оптимальное место для среза, можно воспользоваться предложенными указаниями.

Чтобы снизить расход вещества, необходимо следовать таким рекомендациям:

• Предварительно подготовить шов, который подлежит обработке, очистить его от загрязнений, влаги и обезжирить.

• Остальные участки поверхности, которые обрабатывать не нужно, можно изолировать строительным скотчем.

• Нужно постараться выдавливать вещество таким образом, чтобы линия шва на поверхности не прерывалась.

• Нужно дождаться полного застывания вещества, лишь после этого удалить вспомогательные наклейки в виде скотча или малярных лент.

Пистолет является незаменимым атрибутом для нанесения герметика при ремонтных и строительных работах. Он обеспечивает удобство, а иногда и легкость, равномерность, экономность нанесения вещества. Поэтому, очень важно разобраться с алгоритмом работы с пистолетом для герметика до начала работ.

Популярные записи

• Полка в прихожую

  В настоящее время существует огромное количество самых разнообразны вариантов полок в прихожую, причем это напрямую…

• Утепление пола в деревянном

  Утепление пола в деревянном доме снизу: материалы и технология монтажа ПОДЕЛИТЕСЬВ СОЦСЕТЯХ Одной из распространенных…

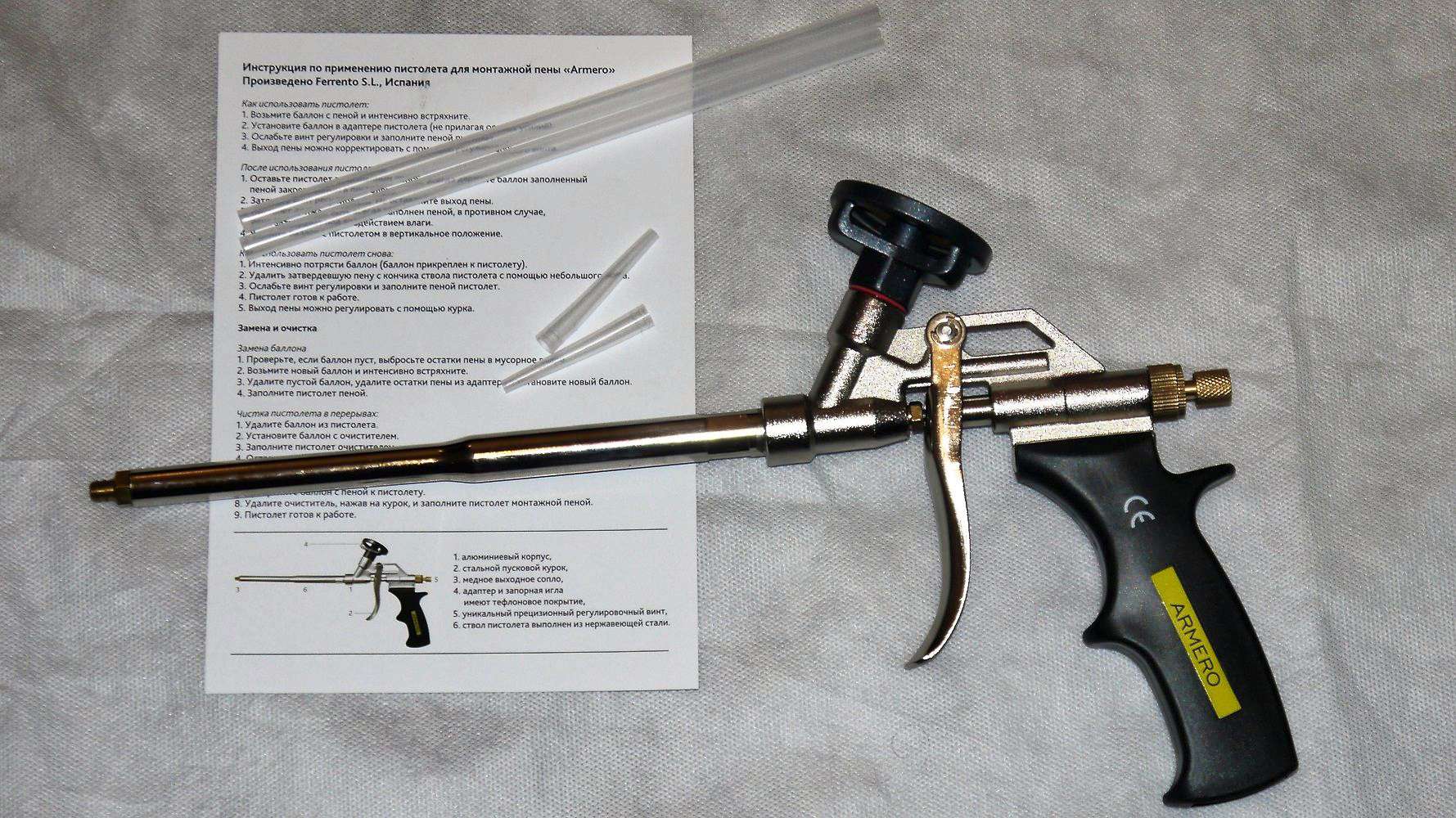

Как заправить монтажный пистолет 😉

Поскольку у людей все по-разному с финансами, то иногда лучшее решение для ремонта — сделать его самому. По крайней мере, легкий косметический ремонт под силу любому, кто может держать в руках гранату перфоратор ))) А чтобы снять ряд вопросов, решила завести рубрику «полезности», в которой буду выкладывать маленькие хитрости и/или свои ошибки, на которых научилась)

Не знаю, почему решила начать с монтажного пистолета — наверное, потому, что сама однажды столкнулась с такой необходимостью) Множество раз видела, как легко и непринужденно ребята вставляют клей в пистолет, но когда оный оказался в моих руках, я выглядела как обезьяна с той самой гранатой обескураженно) Пришлось научиться) Сложностей в заправке монтажного пистолета нет никакой, сделать это может даже хрупкая женщина (что уж говорить о сильном мужчине!).
Фишка в том, что поршень пистолета в нерабочем состоянии зафиксирован, и тубу с герметиком или клеем в сам пистолет не удается вставить. Тут надо просто знать, что для заправки монтажного пистолета внизу конструкции есть металлическая пластина, находящаяся рядом с Г-образным концом поршня.

Чтобы сдвинуть выдавливающий поршень с места, достаточно легкого нажатия на металлическую пластину,
Металлическая пластина легко идентифицируется в устройстве пистолета, поскольку сохраняет стальной цвет, т.е. как правило, никогда не бывает окрашена.
Т.е. берете пистолет в левую руку, большим пальцем левой руки прижимаете металлическую пластину к ручке, и правой рукой вытягиваете поршень до упора. Дальше вставляете тубу с герметиком и, продолжая прижимать металлическую пластину к ручке пистолета, вдавливаете поршень обратно так, чтобы он вошел в тубу с герметиком до упора. Все!) Можете работать, аккуратно нажимая на ручку пистолета (аккуратно, потому что герметик выходит не сразу, а под давлением, и даже после прекращения нажатия на ручку, герметик продолжает какое-то время выходить из наконечника тубы).

Спасает такой пистолет в очень многих случаях: приклеить потолочные плинтуса, решетки вентиляции, легкие отделочные материалы, стыки швов и поверхностей, щели в ванной и туалете, сколы и трещины и прочее прочее прочее)

Как снять пистолет с герметика

Сообщества › Всё о Краске и Покраске › Блог › Неудачный опыт с пистолетом для герметика

Добрый день всем.
Сообщества «про герметики» на Д2 не нашел.
Поэтому решил написать сюда. Вроде люди машины красят, а на некоторых нужно герметик наносить…

В общем, ситуация следующая.
Понадобилось мне в воротах щели проконопатить.
Был добыт такой герметик

Для него приобретен вот такой пистолет

В пистолет была загружена половина «колбасы», и начат процесс законопачивания…
Но, как-то всё очень быстро закончилось… Удивившись быстроте расхода герметика, начал раскручивать пистолет для загрузки второй половины «колбасы». И офигел… (фото не делал, ибо руки были не совсем чистые).
Половина загруженного в пистолет герметика оказалась ЗА поршнем… Вытаскиваем поршень (точнее попытался я его вытащить) — шток вышел, а сама тарелка осталась в трубе пистолета в герметике. Выковырял. Собрал со штоком, затянул. Попробовал снова — результат тот же — половина объёма герметика за поршнем.
В итоге, чтобы герметик не застыл зря, применил его старинным дедовским методом — планочка, заточенная под шпатель, и палец в перчатке…

Поршень чуть подсох, ободрал тарелку и увидел «технологический прорез»

Так потом еще и обратил внимание, что сама тарелка неплотно прилегала к баллону пистолета. Результат — половина герметика ЗА тарелкой…

Может я что-то не так делаю?
Или подскажите нормальный инструмент для герметиков в «колбасе».

Как правильно пользоваться пистолетом для нанесения герметика

Пользоваться пистолетом для герметика не сложно. Главное правильно заправить средство, подготовить поверхности и применять устройство согласно инструкции. Порядок заправки состава зависит от типа упаковки. Особенности работы определяются конструкцией пистолета.

Как заправить

Герметик выпускают в упаковке двух типов:

1. Пластиковый жесткий картридж. Его объем около 300 мл. Он представляет собой плотную цилиндрическую оболочку (баллон) с наконечником специальной формы. Его дно подвижное. Оно перемещается по мере того, как вещество выходит из емкости. Герметик в такой тубе покупают, если необходимо выполнить небольшой объем работ.
2. Туба из алюминиевой фольги (колбаска). Объем этой упаковки от 280 до 600 мл. Можно купить герметик в необходимой расфасовке в зависимости от масштаба выполняемых работ. В таких пакетах вещество сохраняет необходимые свойства в течение срока годности. Герметик, расфасованный в тубу, стоит дешевле, чем в картридже.

Картридж из пластика

Герметик, расфасованный в пластиковый картридж, заправляют в пистолеты скелетного (открытого) и трубчатого (закрытого) типа. Перед установкой упаковку подготавливают таким образом:

• срезают острым ножом кончик картриджа;
• прикручивают к баллону насадку;
• обрезают под углом 45 0 наконечник. Расстояние, на которое его подрезают, зависит от толщины обрабатываемого шва. Чем толще шов, тем большее расстояние от конца отступают.

Вставить клей в строительный пистолет закрытого (трубчатого) типа можно в такой последовательности:

1. Подготовить пистолет. Для этого открутить его корпус и свинтить пластиковую гайку, закрепленную на конце штока.
2. Снять металлическую шайбу и подкрутить к концу штока опорную гайку.
3. Надеть на шток шайбу и зафиксировать ее гайкой. Ключом подтянуть опорную гайку. При этом следить за тем, чтобы конец штока не выходил за шайбу.
4. Закрутить корпус.
5. Вставить подготовленный баллон с герметиком в трубу монтажного пистолета и закрепить его, навинтив пластиковую гайку.

Чтобы вставить пластиковый баллон в монтажный скелетный пистолет следуют такому плану действий:

1. Оттягивают поршень пистолета назад до упора, нажав лепесток пружины.
2. Баллончик с герметиком вкладывают в раму корпуса и немного продвигают его вперед.
3. Прижав лепесток пружины, проталкивают поршень до контакта с дном картриджа.

При подготовке картриджа важно правильно обрезать его наконечник. Прокалывать в нем отверстие не рекомендуют. Это приводит к повышению давления герметика внутри баллона и усложняет его выдавливание.

Состав в мягкой упаковке (колбаски)

Герметик в колбаске используют только с помощью пистолетов закрытого типа. Его корпус является емкостью для размещения мягкой упаковки из фольги.

Пошаговая инструкция, как заправить состав в фольгированной тубе в пистолет:

1. Откручивают корпус пистолета.
2. Со штока свинчивают верхнюю гайку, которая фиксирует металлическую шайбу.
3. Снимают шайбу и прокручивают немного вниз по резьбе штока опорную гайку.
4. Возвращают на шток металлическую шайбу, поверх нее фиксируют пластиковую шайбу.
5. Ключом подтягивают опорную гайку.
6. Закручивают на место корпус пистолета.
7. Подготавливают фольгированную тубу, для этого срезают ножницами край упаковки.
8. Вставляют колбаску в корпус пистолета.
9. Устанавливают наконечник в крышку и фиксируют его.
10. Прикручивают крышку к корпусу.
11. Срезают кончик под углом 45 0.

Пистолет с установленным герметиком готов к работе.

Как пользоваться пистолетом

Независимо от конструкции и модели пистолеты для герметика состоят из таких обязательных элементов:

• рамы, которая служит для закрепления и удерживания баллончика или колбаски с герметиком;
• штока, предназначенного для выдавливания состава из упаковки через узкий наконечник путем нажатия;
• курка или ручки для управления штоком;
• рычажного механизма, проталкивающего шток на необходимое расстояние;
• фиксатора для блокировки обратного хода штока и снимающего избыточное воздействие на тубу, что предотвращает спонтанное выдавливание средства.

По способу приложения нагрузки пистолеты бывают ручные и автоматические. По конструктивному исполнению корпуса производят инструменты открытого и закрытого типа. Они различаются по цене и качеству. Специалисты рекомендуют при необходимости выполнения объемных работ приобретать дорогостоящие модели известных производителей. Если планируются разовые работы, то покупают более доступное приспособление. Каждая модель имеет особенности, которые учитывают при работе. Общие советы сводятся к следующему:

• работают в защитных перчатках;
• подготавливают и обезжиривают обрабатываемые поверхности;
• проверяют работоспособность механизма;
• устанавливают в пистолет герметик.

Советуют, для того чтобы получить ровный шов, кромки обрабатываемой полости проклеить скотчем. После нанесения герметика его удаляют, а стык разравнивают шпателем. Убрать излишки пасты можно механически, или обработав их бензином, уайт-спиритом.

Закрытого типа

Простые и надежные механические ручные агрегаты с закрытым корпусом выполняют из качественного металла и алюминиевого сплава. Применяют при работе с силиконовыми и акриловыми герметиками с пистолетом. Они могут быть упакованы в баллоны и в фольгированные пакеты.

Чтобы ровно нанести шов рекомендуют использовать насадки, которые обычно продаются в комплекте с пистолетом:

• для коррозионной защиты шовных соединений (шириной 0,5-1,3 см) в автомобилях применяют насадку в форме бабочки или с плоским наконечником;
• стыки в ванной удобно обрабатывать герметиком через насадку, которая одновременно наносит и разравнивает состав;
• силикон при герметизации стеклопакетов наносят через округлую насадку, которая способствует разравниванию шва, если держать пистолет наклонно носиком вперед.

Чтобы нанести герметизирующий состав с помощью закрытого пистолета, его носик устанавливают в шов и надавливают на курок. Затем начинают продвигать кончик насадки, пока средство не заполнит равномерно всю полость. Если надо приостановить нанесение состава, придавливают фиксатор и шток отодвигается назад, процесс прекращается. После завершения работы наконечник закрывают колпачком.

Открытого (скелетного) типа

Скелетные и полукорпусные пистолеты применяют только для герметиков, фасованных в картриджи стандартным объемом 310 мл. Раму и ручку качественного устройства выполняют из стали, толщиной не менее 2-3 мм. Диаметр сечения штока составляет около 8 мм. Если для изготовления применяли тонкую сталь (1 мм), то высока вероятность того, что прибор выйдет из строя через две-три зарядки.

Чтобы нанести герметизирующую пасту скелетным пистолетом, его носик устанавливают в шов. Затем сдвигают с места выдавливающий поршень. Для этого слегка нажимают на металлическую пластину, расположенную рядом с крючкообразным концом поршня. Она стального цвета, не окрашена.

Удобный пистолет хорошо лежит в руке. Надавливание на курок или пластину не вызывает излишнюю работу мышц. Герметик с его помощью наносится быстро и равномерно. Средство имеет резкий едкий запах, поэтому работать с ним надо в проветриваемом помещении, или надев респиратор.

Как пользоваться пистолетом для герметика в тубах, чтобы получить идеальный шов

Строительные и ремонтные работы редко обходятся без нанесения герметика. Сделать это несложно, если уметь пользоваться приспособлением для его укладки. Иначе мастика накладывается неравномерно, готовый слой получается неровным, теряется его качество. Разберемся, как пользоваться пистолетом для герметика, чтобы результат был безупречным.

Все о том, как использовать пистолет для герметика

Конструкция устройства

Вне зависимости от типа пистолета все они состоят из нескольких конструктивных элементов.

• Рама, которая удерживает контейнер с мастикой.
• Стержень с поршнем. При нажатии он выдавливает состав через насадку.
• Курок, с помощью которого оказывается давление на шток.
• Рычажный механизм. Он продвигает стержень на нужное расстояние.
• Фиксатор. Блокирует обратный ход штокового элемента, убирает избыточное давление на контейнер.

Разновидности инструментов

Конструкция получила свое название за некоторое сходство с настоящим пистолетом. Оно заключается в наличии курка, нажатие на который активирует устройство. На самом деле принцип его работы больше похож на шприц. В любой модели присутствует поршень. После запуска механизма он начинает движение и выдавливает массу из насадки. Заставить поршень двигаться можно по-разному. В зависимости от этого существует несколько разновидностей приборов.

Механический (ручной)

Шток приводится в действие и движется усилием, которое прикладывает к нему пользователь. Надежный, простой и дешевый механизм. Различают корпусные, полукорпусные и скелетные конструкции. Главное их отличие заключается в степени открытости корпуса. Первый вариант имеет жесткую основу в форме конуса. В нее вставляется контейнер с составом. Полукорпусные оснащены пластиной, поддерживающей тубу. У скелетных есть только каркас, удерживающий упаковку.

Принцип их действия одинаков. При нажатии на поршень выдавливается смесь.

Достоинства

• Компактность, маневренность, простота конструкции.
• Процесс подачи смеси контролируется.
• Многоразовое использование.

Недостатки

Равномерность подачи определяется усилием, с которым работник нажимает на шток. Это неудобно, если объем работы большой. Для бытовых нужд вполне приемлемо.

Цена механических приспособлений невысока, они лучше всего подходят для домашних работ.

Пневматический

Конструкция с закрытым корпусом, в который заправляются мягкие и жесткие контейнеры с пастой. Движение поршня осуществляется при помощи сжатого воздуха. Он подается по шлангу от компрессора. Пользователю не нужно прикладывать усилий для подачи смеси.

Плюсы

• Удобство в работе. Нагрузка на руки отсутствует.
• Равномерное нанесение любого количества раствора на поверхность.
• Наличие системы сброса лишней мастики, которая оптимизирует расход материала.

Минусы

• Значимым недостатком считается ограничение мобильности инструмента. Он «привязан» к компрессору, что может быть неудобно.
• Еще один минус — высокая цена пневматического оборудования. Его выбирают профессионалы.

Электрический

Как и у пневматических аналогов, шток двигается автоматически, без усилия пользователя. Но у электрических модификаций его приводит в действие электродвигатель. Он может питаться от сети или от аккумулятора. Последние более мобильны, но время их работы ограничено. Сетевые модели могут работать сколько угодно долго, но только вблизи от розетки.

Достоинства

• Нанесение равномерного слоя мастики заданной величины.
• Отсутствие дополнительной нагрузки на руки.

Недостатки

Недостатком считается высокая цена строительного инструмента. Он используется профессионалами, чтобы точно и быстро нанести мастику на основание.

Типы расфасовки герметизирующего состава

Прежде чем выяснять, как заправить герметик в пистолет, надо знать, как он расфасовывается. На производстве мастику фасуют в упаковки двух типов.

Картридж

Его называют жесткой упаковкой. Изготавливается из пластика, реже из плотного картона. Это туба в форме конуса с острым наконечником. Дно картриджа подвижное, меняет свое положение под нажатием поршня. Жесткие стенки корпуса хорошо держат форму, поэтому его используют в скелетных и полукорпусных конструкциях. Объем баллона невелик, не больше 300 мл.

Туба из фольги

За внешнее сходство мастера называют силиконовую пасту в мягкой упаковке колбаской. Фольга не держит форму и довольно легко рвется. Поэтому такие тубы используются только в инструментах с закрытым корпусом. Объем упаковки бывает разным: от 250 до 600 мл. Свойства мастики полностью сохраняются в течение всего срока годности. При прочих равных условиях цена средства в мягкой упаковке ниже, чем в жесткой.

Как вставить герметик в пистолет

Перед работой туба вставляется в инструмент. Знание конструкции поможет разобраться, как правильно это сделать.

Материал в твердой упаковке

Можно использовать для корпусных, скелетных и полукорпусных механизмов. В любом случае картридж перед установкой нужно подготовить.

Готовим картридж

1. Кончик тубы срезаем острым ножом.
2. Берем насадку, она идет в комплекте с препаратом. Прикручиваем ее к баллону.
3. Обрезаем наконечник насадки под углом 45°. Важный момент: толщина насадки по всей длине разная. Чем тоньше должен быть шов, тем ближе к концу наконечника выполняется срез. И наоборот.

Теперь контейнер можно вставить в приспособление. Предлагаем инструкцию, как открыть пистолет для герметика закрытого типа и установить в него тубу.

Вставляем герметик в инструмент закрытого типа

• Открываем инструмент. Для этого откручиваем корпус-трубку. Находим на конце штока пластиковую гайку и снимаем ее.
• Убираем со стержня металлическую шайбу, накручиваем на него опорную гайку.
• Надеваем поверх нее шайбу и фиксируем ее гайкой. Берем ключ и аккуратно подтягиваем опорную гайку. Важно: конец стержня не должен выходить за шайбу.
• Собираем и закручиваем корпус.
• Вставляем контейнер со смесью в трубу, фиксируем его на месте пластиковой гайкой.

Теперь приспособлением можно пользоваться. Скелетные конструкции заряжают немного иначе.

Как вставить материал в скелетный пистолет

1. Нажимаем на лепесток пружины и оттягиваем поршень инструмента до упора назад.
2. Вкладываем в каркас баллон с мастикой и немного двигаем его вперед.
3. Прижимаем лепесток пружины. Осторожно двигаем поршень, пока он не получит контакт с дном контейнера. Теперь можно наносить герметизирующий препарат.

Чтобы заменить закончившийся картридж или поменять его, к примеру, на клей, надо знать, как вытащить герметик из пистолета. Сделать это несложно. Все действия выполняются в обратном порядке.

Материал с мягкой упаковке

Это эконом-вариант, пользоваться которым удобно только при наличии конструкции закрытого типа. Предлагаем инструкцию, как устанавливать мягкий контейнер.

1. Откручиваем трубку-корпус приспособления.
2. Стержень-шток освобождаем от верхней гайки, которая удерживает металлическую шайбу.
3. Снимаем шайбу, вращаем по резьбе вниз на небольшое расстояние опорную гайку.
4. Ставим обратно металлическую шайбу, поверх нее надеваем пластиковую. Фиксируем ее.
5. Берем ключ и осторожно подтягиваем гайку-опору.
6. Закручиваем каркас конструкции.
7. Готовим контейнер из фольги к установке. Для этого ножницами срезаем один из его краев.
8. Вставляем мягкую тубу внутрь каркаса срезанным краем вниз, аккуратно ее расправляем.
9. Наконечник вставляем в крышку устройства и там его закрепляем.
10. Закручиваем крышку на корпусе.
11. Кончик наконечника обрезаем острым ножом. Место среза определяем исходя из толщины будущего шва.

Оборудование готово к работе, его можно использовать для герметизации любых швов.

Как починить пистолет для герметика

Если инструмент сломался, но он сделан он из качественных материалов, не надо спешить с покупкой другого. Можно попробовать починить оборудование. Чаще всего встречаются две поломки.

Деформация опорного элемента

Круглая пластинка, которая давит на баллон, может деформироваться. Тогда из-под нее вылезает кончик штокового стержня. Он начинает давить на картридж, в результате нарушается подача смеси. Для ремонта устройство разбирают, вытаскивают опорную пластину. Ее середина выгнута. Деформировавшуюся деталь укладывают на прочное основание, прижимают по центру болтом и выпрямляют молотком. Должна получиться ровная середина. Осталось собрать пистолет для герметика, он будет нормально работать.

Чем быстро оттереть герметик

Герметик — это вулканизационная смесь на полимерной основе, состоящая, из жидких кремнийорганических или поли сульфидных каучуков. Применяется специально для герметизации. Благодаря его смеси заполняются различные типы щелей и трещин. Но также в работе загрязняется и сама поверхность после нанесения клея. Остается только выбрать: — чем можно оттереть герметик.

Что такое герметик и как его удалить

Герметик — это также паста или вязкотекучая смесь на основе полимеров или олигомеров, наносящаяся на болтовые, заклепочные и другие соединения с целью герметизации. После ремонтных работ приходится проводить полную очистку поверхностей и щелей от остатков смесей — цемента, клея и герметика. Особенно герметического средства, которое темнеет при длительном использовании или отклеиваться. А также сложнее он удаляется со стекла и щелей. Но по инструкции можно узнать: — Чем можно оттереть герметик.

Существует несколько вариантов: — Чем оттереть герметик? С помощью подручных средств.

Силиконовый герметик Силиконовый герметик — это универсальный закрепитель. Но возникают такие сложные ситуации, когда его срочно нужно удалить, так, чтобы он не оставил следов, очищая старый слой клея. Так чем оттереть засохший силиконовый герметик?

В первую очередь приготовить:

• растворитель;
• уксус или минеральный спирт;
• нож;
• щелочь.

Инструкция — чем оттереть засохший силиконовый герметик:

1. Вначале можно попробовать простой способ очистки растворителями. При тонкой прослойке герметик легко снимется, а при толстой требуется нанести хим. — средства. После оставить его на определённое время. Старый слой клея расслоится и его легко можно будет снять с поверхности.
2. Еще один способ, с помощью ножа. Он должен, удобно держатся в руках. И затем приступить к удалению материала. Аккуратно, чтобы не повредить поверхность. А затем обезжирить.
3. Следующий вариант рассчитан на скорость. При нем быстро и сразу удаляется герметический материал во время его использования, простой влажной тряпкой не оставляя следов клея.
4. Силиконовый герметик можно очистить с помощью уксуса. Но только тогда, когда он присутствует в компонентах материала. То же самое касается и минеральных спиртов. Поэтому стоит изучить состав клея.
5. Если герметик затвердел, его можно снять щелочными материалами аккуратно.
6. Следующий вариант используют в случае, когда не удается справиться самим. Вызвать специалиста. Он, за короткое время удалит все следы герметика.

Каучуковый герметик

Герметик из каучуковой массы плохо очищается с поверхности. Ведь в нее входит состав добавок, которые плотно закрепляются на поверхности, не поддаваясь смывке обычной водой.

Так чем же оттереть каучуковый герметик

Если нет возможности приобрести средство для очистки, можно применить подручные инструменты.

Но таким способом удалится не вся часть материала. Главное срезать аккуратно основную массу при помощи ножа или лезвия. После берется специальное средство, и очищается поверхность. В основном многие работают с растворителями силикона в виде аэрозолей и паст.

Полиуретановый герметик

А вот — чем оттереть полиуретановый герметик? Придется с этим разобраться.

Для очистки герметика применяется заостренные инструменты. А после процедур все остатки снимают со стен, полов с помощью химической смеси. Свежие пятна клея легко чистятся тряпкой, смоченной в бензине, растворителе.

Чем оттереть полиуретановый герметик

Предметами для очистки:

• шпателем;
• скребком строительным;
• канцелярским ножом;
• отверткой;
• кухонным ножом.

Но ими можно очистить только часть поверхности. Так как остаются жирные пятна, которые тоже стоит удалить.

Для полной очистки понадобится:

• пемза;
• абразивные вещества;
• наждачная бумага;
• спец — чистящие средства.

Этот метод предназначен не для всех типов поверхностей. Например, для акриловых ванн, где во время обработки острые инструменты царапают покрытие при снятии клея.

1. Для размягчения герметического состава желательно применить химические растворы. А после снять старый слой при помощи любого удобного инструмента. Также для этого подойдет бензин.
2. После остатки очищают куском пемзы, наждачной бумагой.
3. После процедур остаются жирные пятна, которые стираются химическими порошковыми средствами, а после промываются чистой водой.
4. Или используют против жирных пятен соль пищевую. Посыпают ей тряпку, слегка сбрызгивая водой, стирают следы герметика на поверхности.
5. Как только он немного размягчится, его снимают деревянной лопаткой. Затем обезжиривают поверхность водкой.
6. Для зачистки швов кафеля применяется механико — химические методы, растворители.
7. Острым ножиком или штапелем снимается верхний слой клея.
8. Затем нанося бензин, Уайт-спирит или любой органический растворитель на несколько часов оставляют в покое.
9. Как только герметик превратится в желе, его снимают и промывают мыльной водой или посудомоечным средством. Затем ополаскивают горячей водой.

Как снять старый герметик

Герметическим составом герметизируют щели и швы и обладают высокопрочностью и трудно снимается. В таком случае — чем оттереть старый герметик?

Конечно применив вспомогательные предметы:

• канцелярский нож;
• шпатель;
• растворитель;
• раствор для удаления герметика;
• простой уксус.

Инструкция — чем оттереть старый герметик:

1. Срежьте ровно не соскребая поверхность старый герметик ножиком или шпателем.
2. Нанесите состав жидкости растворителя на загрязнённый участок на 15-20 мин. Как только герметик станет желеобразным, промойте губкой, смоченной в тёплой мыльной воде.
3. Есть следующий способ, легок в обращение — растворяющая жидкость. Смочите ей тряпку и пропитайте проблемные места на 15-20 мин. Затем сотрите влажной тряпкой. Такой метод не подходит для пластмассовых поверхностей.
4. Для очищения кафеля подойдет раствор уксуса. Удалите герметик ножиком, не оставляя царапины и сколы. А после протрите тряпкой, смоченной в уксусе, и смойте влажной губкой.

Как разобрать строительный пистолет

Как разобрать пистолет?

И первое, что нам нужно сделать – это удалить всю застывшую пену механическим путем. Для этого я использую отвертку. Вы можете использовать все, что есть под рукой.

Итак, пистолет снаружи я очистил, теперь давайте приступим к разборке. Сначала выкручиваем эту часть. Будьте осторожны, здесь у нас идет пружина, а здесь подшипник — металлический шарик. Откладываем.

Далее мы увидим возле рычага вот такой болт. Его нужно открутить. Так, размер у нас идет на 8.

Далее после того, как мы это выкрутили, нам нужно вытащить сам штырь.

Вращательными движениями мы его вытягиваем. При этом ничего не нужно потерять. Здесь у нас идет шайба. Опять-таки запоминаем что где. Этот болт с отверстия у нас тоже вывалился. Рычаг у нас тоже снимается. И здесь мы можем уже заглянуть и увидеть, что у нас все забито.

Далее эта часть у нас точно также выкручивается. Она у нас также аналогично забита.

Вот так вот это все выглядит.

Вот он скелет пистолета. Что еще у нас разбирается? Разбирается сама трубка подачи пены. Она также у нас выкручивается. Выкручивается как в этом месте, так и здесь. Но она может очень плотно держаться. Поэтому не всегда это получается сделать. Как я и сказал, открутилась у нас вот здесь. А здесь (на конце) мы открутить вряд ли сможем. Вот она у нас застывшая пена кусками.

Итак, что нам нужно сделать. Нужно очистить эту трубку. Очистить вот эту часть. Очистить вот эту с двух сторон.

Но будьте аккуратны – вот здесь у нас стоит пружина. Пружина с подшипником – металлическим шариком. То есть при нормальной работе мы можем на нее вот с этой стороны нажимать, и пружина будет ходить. Если пена уже застыла, то есть пистолет, уже лежит достаточное время с выкрученным баллоном, соответственно пена уже очень сильно могла застыть. Если пена застыла в этой части – пружина ходить не будет. Это усложнит нашу задачу. Потому что очистить эту часть с застывшей пружины будет очень трудно. Но возможно. В моей практике это не часто случалось, но все же я эту пружину очищал.

В данном случае у нас тоже она совершенно не нажимается. Эта пружина – она застыла, даже если сильнее нажимаю, я слышу небольшой хруст сжимающейся пены. Ну, соответственно, сам процесс разборки я вам только что показал, сказал, как чистить и я сейчас сам приступлю к непосредственной очистке пистолета от пены.

Очистка пистолета

Кстати, пока я чистил трубку, через это отверстие ее очень сложно чистить. Ну, так как я сказал, не всегда получается выкрутить. Я тут тужился-тужился, ну вот у меня наконец-то сдвинулась с места. Я всю как видите, исцарапал эту трубку. Очень сложно было выкрутить. Вот так я ее и выкрутил. Соответственно вот так ее очистить будет гораздо-гораздо проще. Но все же рассчитывайте на самый худший вариант, что выкрутить ее будет практически невозможно. Однажды я настолько один пистолет замучил, что эта трубка у меня, по-моему, даже лопнула. А выкрутить я не смог. Ну, как бы там ни было, продолжаем чистить пистолет.

С зачисткой этой части будет у нас все-таки попроще. Здесь у нас доступ довольно-таки легкий. Очистить можно вот такой небольшой отверткой. Все застывшие части пены можно легко отскоблить простыми движениями. Поэтому на этом сильно останавливаться не будем.

Ну, вот я и почистил последнюю деталь – самую сложную, потому что пена у меня застыла прямо внутри. А здесь, как я уже говорил, стоит шарик и пружина. При давлении баллона, шарик у нас сдвигается внутрь и пена у нас поступает, соответственно, в пистолет. А так как у меня это место было застывшее в пене, соответственно, этот механизм у нас не работал. И вот я покажу, у меня саморез стоит на шарике, я на него нажимаю – у меня пружина ходит. Так, очистить ее сложно, но как я сделал. Я опять — таки использовал «Димексид».

Если вы смотрели то видео по очистке застывшей пены, то только это средство его может взять – растворить эту застывшую пену. Я ее просто налил сюда и постепенно-постепенно расшатывал. Залитый «Димексид» он постепенно также растворял эту пену, после чего я уже спокойно мог очистить, удалив все растворившиеся, размягчившиеся части пены. Но, сразу же нужно этот «Димексид» смыть отсюда с каким-нибудь чистящим средством, после чего уже в конце само это средство можно удалить с помощью растворителя. Потому что сам растворитель, ни на какие эти детали не повредит.

Ну, соответственно, останется нам этот пистолет заново собрать. Теперь скажу об этом пистолете.

Конструкция у него немного другая. Разбирать и чистить его я не стану. Покажу вам его отличие. Здесь точно также откручивается. И что дальше? Как видите, пружины здесь никакой нет, как было в этом пистолете. Но эта пружина у нас находится здесь. Сам штырь и тут на конце пружина.

Видите, здесь все застыло, рычаг подачи у нас двигается, гнется точнее, но ничего внутри у нас не двигается. Еще будьте также аккуратны, если у вас примерно такого дизайна, такой модели пистолет. Обратите внимание на эту часть. Здесь у нас пластиковое, здесь металлическое, в отличие от этого пистолета. Когда вы разберете и будете закручивать – не сорвите, потому что резьба здесь пластиковая и примерно такая же очень мелкая. Один лишний оборот и вы резьбу сорвали. Ничего больше ы не сделаете. Останется только вклеить, но это уже будет в следующий раз, вы не сможете его почистить. Потому что он станет у вас одноразовым. Этим пистолетом я займусь позже.

А теперь очень быстрая сборка. Ну, вот и все. Пистолет собран, теперь он вновь рабочий. Чистил я его, конкретно этот пистолет, наверное, уже в третий раз. Периодически он забивался. Но как вы увидели чистка пистолета для пены – не такой уже и сложное дело.

Все права на видео принадлежат: Школа Ремонтника

Полиуретановый строительный герметик удобно наносить на поверхность при помощи специального пистолета. Использование такого инструмента позволяет равномерно распределять монтажный состав в стыках и зазорах, запенивать труднодоступные участки изделий, конструкций и сооружений. Средство для герметизации быстро схватывается и обладает высокой скоростью полной полимеризации (12-24 часа). Поэтому при попадании субстанции на рабочие части инструмента, нужно воспользоваться промывкой. Домашним мастерам будет полезно узнать, как разобрать пистолет для монтажной пены и очистить его от остатков герметика.

Введение в тему

Средства для монтажа классифицируют на профессиональные и бытовые. Составы выпускают в герметично закрытых тубах разного объема. Выход монтажного средства зависит от коэффициента расширения и многократно превышает первоначальный объем жидкой субстанции. Вещество в баллонах находится под давлением газа. На тубах с бытовой пеной есть пластиковая трубка-наконечник, через которую выдавливается вещество. Для нанесения профессиональных средств используют пистолеты. Приспособления получили такое название за особенности конструкции. Монтажную пену применяют для решения разных задач:

• В процессе установки пластиковых окон, металлических и деревянных дверей, при монтаже лоджий, витрин, террас, витражного остекления для запенивания пустот по периметру проемов.

• Для создания герметичных соединений в системах коммуникаций, заполнения пустот и трещин в бетонных стенах, кирпичной кладке, на цементных и оштукатуренных основаниях.

• В процессе монтажа конструкций и перегородок с использованием теплоизоляционных материалов пену применяют как быстросхватывающийся клей.

• Монтажным герметиком заполняют стыки и зазоры, используют средство для удаления «мостиков холода» и проведения звукоизоляции.

• На полиуретановую пену можно фиксировать пенопластовые плиты при утеплении помещений, запенивать пустоты в кровельных конструкциях.

• Огнестойкие герметики выдерживают значительный нагрев, поэтому их применяют при строительстве печей, дымоходов, каминов. Морозоустойчивые составы подходят для наружных работ.

Пена обладает безупречными техническими характеристиками, но при ее использовании обнаруживается один существенный недостаток – остатки затвердевшего герметика могут засорить инструмент. Не все модели пистолетов для монтажной пены можно разбирать. Корпус инструментов выполняют из прочного пластика или стали, покрывают прорезиненными вставками из тефлона. Для выполнения масштабных строительно-ремонтных работ требуется профессиональный пистолет с разборной конструкцией. Точный инструмент оснащен клапаном, при помощи которого полиуретановую субстанцию из тубы можно выпускать дозировано.

Конструкция прибора

Широким спросом строителей и ремонтников пользуются пистолеты известных марок Miol, Интертул, Сталь, Stark, Yato. Устройство профессиональных пистолетов для нанесения монтажной пены сложнее, чем у недорогих бытовых моделей. Инструмент адаптирован под герметичные тубы с насадкой на резьбе. Если прибор работает неправильно (клинит, не выдает герметик, не контролирует количество пены), нужно выполнить очистку и ремонт инструмента. Перед тем, как разобрать пистолет для пены монтажной, нужно знать, из каких деталей состоит конструкция:

1. Металлическая трубка-ствол длиной до 200 мм, в которую попадает монтажное средство, снабженная с обеих сторон клапанами.
2. Курок необходим для выдавливания пенной субстанции и регулировки скорости подачи герметика.
3. Удерживающая рукоятка с удобными выемками, изготовленная из пластика или алюминия и покрытая тефлоновым материалом.
4. Крепежный механизм – база для остальных деталей пистолета, установлена между рукоятью и металлической трубкой.
5. Винт регулировки подачи монтажного средства, ограничивающий перемещение курка.
6. Клапан с шариком и штуцерный адаптер, предназначенный для фиксации баллонов с монтажным наполнителем.
7. Сопло пистолета – является частью металлической трубки-ствола и отвечает за оптимальное давление субстанции на выходе.
8. Стальная или латунная игла-толкатель. Деталь необходима для проталкивания герметика по длине металлического ствола.

Принцип работы пистолета для монтажной пены не сложный, но иногда требуется выполнить ремонт или промывку приспособления – разобрать, устранить неисправности или загрязнения и снова собрать инструмент. Можно оценить состояние комплектующих и при необходимости выполнить их замену.

Подробная схема деталей в разрезе

Конструкция пистолета может незначительно отличаться в зависимости от производителя и разновидности прибора, но по комплектующим запчастям и механизмам устройство у большинства профессиональных моделей одинаковое. Подробная схема показана на рисунке.

Пистолет состоит из следующих деталей:

1. Сопло.
2. Ствол с резьбой.
3. Игольный стержень.
4. Переходник-адаптер для пистолета.
5. Корпусная часть.
6. Сквозное отверстие.
7. Футерка.
8. Закрепительная гайка.
9. Нажимная пружина.
10. Рукоять.
11. Фиксирующая втулка.
12. Курок.

Ремонт пистолета для монтажной пены своими руками несложно выполнить, зная конструктивные особенности и принцип работы приспособления. Ствол зафиксирован на корпусной части при помощи резьбового соединения. На конце металлической трубки расположено сопло с внутренним игольным стержнем, соединенным с курком. Механизм с нажимной пружиной, зафиксированной в закрепительной гайке, регулирует подачу пены, и одновременно соединяется с игольным стержнем. Вращение футерки приводит в движение втулку и не дает пене бесконтрольно вытекать из баллона. На корпусе расположен адаптер – переходник для накручивания тубы.

Причины неисправностей

Чтобы пистолет для монтажа служил долго, инструментом нужно правильно пользоваться. Если запланировано выполнение большого объема работ, лучше приобрести дорогую модель пистолета. На процесс полимеризации монтажного герметика оказывает влияние дозированное выдавливание субстанции с определенной скоростью и давлением. Причины, которые могут привести к разборке и ремонту пистолета для монтажной пены:

• Заполненный пистолет надолго оставлен без баллона.
• Регулировочный клапан брошен в открытом положении.
• С пистолета забыли снять тубу с монтажным герметиком.
• Сломан шариковый клапан, расположенный на редукторе.
• Происходит нажатие на курок при отсутствии баллона.
• Инструмент своевременно не очищается от пенной массы.

Самой распространенной причиной поломки пистолета, которая приводит к разборке приспособления, является засохший герметик. Он засоряет механизмы инструмента и пена поступает неравномерно или вовсе не выдавливается через сопло. Негативно отражаются на работе прибора удары и падения.

Перед тем, как отремонтировать пистолет, нужно установить причину неисправности. Иногда проблема кроется в качестве баллона или самого оборудования.

Разборка и ремонт

Если монтажный пистолет используется для уличных работ в холодный период, обязательно проверяют состояние герметика. Замерзшая пена не будет выходить из наконечника сопла даже при плавном движении курка. Засохшую пену можно удалить специальной промывкой, ацетоном. Процесс разборки и реанимации пистолета для монтажной пены состоит в следующем:

1. Отмывают с поверхности корпуса затвердевший герметик.

2. Откручивают адаптер для баллонов с монтажом, промывают.

3. Чистят изнутри шариковый клапан, используя ватные палочки.

4. Отвинчивают наконечник сопла, стержень и шток ключом.

5. Откручивают болт-прокладку, снимают крышку с корпуса.

6. Демонтируют регулировочный болт, вынимают стержень.

7. Промывают все внутренние части и механизмы пистолета.

8. При необходимости используют ремкомплект и заменяют детали.

После промывки собирают пистолет в обратном порядке. Мастера рекомендуют каждые 2-3 месяца чистить пистолет, если инструмент используется регулярно. Потратив несколько часов времени на «реанимацию» оборудования, можно сэкономить деньги на пене, ведь неисправный инструмент не может обеспечить качественной заполнение стыков и пустот, равномерное выдавливание субстанции.

Как разобрать пистолет для монтажной пены (2 видео)

Не вызывать же мастера, если требуется заделать несколько щелей! Проще и дешевле приобрести совершенно «мирный» пистолет, герметик и обработать все самостоятельно. А уж как пользоваться пистолетом для герметика, мы вам расскажем!

Особенности и виды

Такой пистолет сложным приспособлением не назовешь – по сути, это конструкция для выдавливания герметизирующего состава из емкости, в которой он располагается. Однако нюансы есть в любом деле, даже в таком, казалось бы, простом. А уже исходя из этих нюансов, производители предлагают инструменты на каждый кошелек и на любые цели. Пистолеты для герметиков можно поделить на несколько категорий по типажу отсеков для картриджей, по особенностям устройства и по методу подачи герметика.

Итак, по типажу отсеков для картриджей (емкостей с герметиком) эти «мирные» пистолеты можно поделить на рамные и листовые. Первые среди потребителей пользуются большим успехом, поскольку крепче держат картридж. По способу выдавливания в магазинах вы найдете аккумуляторные, пневматические, электрические и механические инструменты. У каждого из них свои достоинства и недостатки, так что выбирать нужно в зависимости от поставленных целей.

Чем хороши аккумуляторные пистолеты, так это своей автономностью – из названия понятно, что работают они от аккумуляторного блока, чаще всего литий-ионного. С помощью чувствительной ручки обеспечивается выдавливание материала, при этом регулировать скорость выдавливания и точность подачи можно с помощью все той же ручки – чем сильнее нажатие, тем интенсивнее работа.

Электрический пистолет от своего аккумуляторного аналога отличается по большому счету лишь отсутствием аккумулятора – аппарат работает от сети. Наносить им герметик получается быстро и точно, с высокой степенью экономии. Чаще всего такие на «вооружение» берут профессионалы строительного дела, ведь, помимо удобства и автономности, такие пистолеты работают с разными типами картриджей. Понятно, что стоит такое удовольствие недешево, а для обычного домашнего использования, например, небольшого ремонта в ванной комнате, покупать такой тип попросту не целесообразно.

За счет давления воздуха путем нажатия на ручку выдавливает материал пистолет пневматического типа. Конструкция таких инструментов зачастую весьма эргономичная, производители оснащают инструменты различными ограничителями и регуляторами, благодаря которым можно получить ровную полоску герметика нужной толщины. Чем еще хорош инструмент, так это возможностью работать с разными емкостями. Использовать такой целесообразно в среднем и малом строительстве, когда скорость работы не так важна.

Наиболее доступный и недолговечный тип пистолетов для герметика – механический или ручной. Если говорить о применении в быту, когда выдавить нужно 1-2 картриджа с материалом, такой вариант наиболее практичен. Но работать на крупных объектах таким инструментом будет сложно, поскольку выдавливание массы возможно благодаря физическому усилию рук, что снижает точность и скорость работы.

По своему устройству пистолеты делятся на скелетные, полукорпусные и трубчатые. Скелетные приспособлены для картриджей объемом 310 мл. Полукорпусные инструменты также работают лишь с таким объемом, но отличаются более простым механизмом. Не рассчитывайте на длительный срок эксплуатации такого инструмента – хватит его на 2-3 картриджа. Да и работать с ним будет довольно некомфортно – шток, выдавливающий смесь, идет довольно туго, к тому же, инструмент то и дело норовит выскользнуть из рук.

Уж лучше покупать скелетные пистолеты – они стоят не намного дороже, но гораздо долговечнее. Трубчатый же тип способен работать с абсолютно разными картриджами, объемом от 600 до 1600 мл. Несомненно, дозаправлять такой инструмент придется гораздо реже.

“>

Ремонт ПЦ 84 — восстановление монтажных пороховых пистолетов

Наличие у строительной компании или частного мастера пистолета позволяет более оперативно выполнять различные монтажные операции

Официальный сервисный центр монтажных(пороховых) пистолетов

Любые строительные пистолеты, работающие с пороховыми зарядами и являющиеся средствами прямого монтажа, подвергаются сильнейшим механическим нагрузкам. Это происходит потому, что сами заряды обладают высокой энергией. Поэтому, к сожалению, монтажный инструмент очень быстро изнашивается. Чтобы предотвратить поломку строительного пистолета, необходимо оказывать должное внимание техническому состоянию во время его эксплуатации. Под этим подразумевается своевременное осуществление дефектовки комплектующих частей согласно нормам (замена уже непригодных для использования запчастей), а также содержание всех механизмов и элементов в чистоте.

Чтобы увеличить срок службы монтажного пистолета, не обязательно быть профессионалом в этой сфере – необходимо лишь очень внимательно изучить технический паспорт пистолета ПЦ-84, ПЦ-08, GFT-5 И GFT-603. В документе точно указано, каким образом можно добиться безотказной и долгосрочной работы монтажного инструмента. К сожалению, рабочие, в большинстве случаев, не соблюдают указанные требования вследствие различных причин: будь то отсутствие времени для чистки инструмента или обыкновенное нежелание сделать чуть больше, чем требует заказчик.

Мы выполняем:

• замену защитных блоков монтажного пистолета, замену термоблока, блока затвора и спускового блока, коробки, ствола
• замену прижимов и амортизаторов пистолетов ПЦ-84, ПЦ-08, GFT-5 и GFT-603 и других моделей
• замену курков, осей, пружин, направителей, упоров, винтов и шайб
• замену рукоятки
• дефектовку запчастей монтажных пистолетов

Если Вы ищете качественный сервис для монтажного пистолета, который предоставляет гарантийные обязательства, компания «ПЦ84» — отличный выбор!

Поскольку не придумали еще ни одного строительного инструмента, который служил бы вечно, рано или поздно наступает такой момент, когда он начинает выходить из строя. В независимости от причины этих нарушений, необходимо отдать строительный пистолет в ремонт опытным и квалифицированным мастерам, которые могли бы быстро и качественно устранить возникшие неполадки.

Не рекомендуем разбирать пистолет ПЦ-84 и ПЦ-08 самостоятельно, так как для этого нужно четко разбираться в устройстве, а также хорошо понимать принцип его работы.

Наша компания несет полную ответственность за поставляемую продукцию и выполняет все обязательства в области гарантийного обслуживания всего продаваемого оборудования. Мы осуществляем ремонт пороховых монтажных пистолетов, отбойных молотков и другого предлагаемого нами оборудования, а также гарантируем скорость, доскональность и высокое качество выполнения ремонтных работ.

Как очистить пистолет от застывшей монтажной пены самому

Эффективным будет использование лакокрасочных растворителей, ацетона или бензина, которые отлично промывают все детали и проходы в адаптере, подготавливая его к следующей работе. Если загрязнения от застывшей монтажной пены не удаляются при помощи растворителя, можно попробовать механическую очистку ножом и проволокой. В крайнем случае, может понадобиться разбор пистолета и очистка каждой детали индивидуально подручными средствами.

Чтобы затрачивать меньше усилий, очистку пистолета нужно проводить каждый раз по окончании работы. Если этого не сделать, то материал очень прочно засохнет.

Удаляем ацетоном или другим растворителем

Ацетон, как и любой другой растворитель, прекрасно справляется со строительной пеной, которая только начала засыхать.

В таком состоянии она крайне восприимчива к активному химическому воздействию жидкого растворителя.

Помимо ацетона, можно использовать лакокрасочные растворители уайт-спирит, ксилол, сольвент, 646, 647, 649, 650 и Р-4. Также подойдут бензин «Калоша», керосин и скипидар, обладающие аналогичными свойствами. Вода, в том числе горячая, совершенно не помогает в прочистке.

Внимание! Все вышеперечисленные жидкости имеют резкий специфический запах и легко воспламеняемы. Поэтому нужно соблюдать технику безопасности при их использовании.

Применять растворители лучше всего для регулярной очистки пистолета от остатков монтажной пены. Если после каждого пользования промывать его при помощи растворителя, то это впоследствии может сэкономить много времени дома.

Сразу после того, как работы будут окончены, необходимо аккуратно отсоединить баллон.

Пустой баллон нужно снять

При помощи чистого кусочка ткани устраняются свежие куски пены, которые еще не успели застыть.

Другой кусочек тряпки смачивается в растворителе, ею необходимо протереть переходник (при наличии), ворот крепления для баллона и сразу же вытереть кончик пистолета.

Пену также необходимо вытереть около спускового крючка. Если она там успеет застыть, то это может привести к затруднительному пользованию пистолетом в дальнейшем.

Также проблемы вызывает засыхание пены в «стволе» пистолета – узком канале, через который материал под давлением из баллона подается в необходимое место.

Чтобы его отмыть, необходимо аккуратно залить растворитель в отверстие, которое находится в месте крепления баллона.

Чистка пистолета

Обладая высокой химической активностью и повышенной текучестью, растворитель очень быстро проделает себе дорогу через незастывшую пену, выйдя вместе с ней через кончик пистолета. Эффективность данного способа зависит от оперативности применения растворителя – чем сильнее подсохнет, тем сложнее ее будет отчистить.

Если пена все же успела подстыть, то растворитель можно подать непосредственно в канал со стороны кончика. Для этого можно применить обычный шприц с тонкой иголкой. Воспользоваться шприцом, скорее всего, получится только один раз и очень быстро, потому что растворитель очень агрессивен по отношению к мягкому пластику, из которого он сделан. Быстрым движением нужно набрать полный шприц жидкости, ввести иглу в канал на всю длину и выпустить внутрь. Это в значительной мере облегчит очистку дорого пистолета, позволив сделать это быстро и без особых затрат.

Агрессивные растворители можно также использовать для удаления пены с металлических дверей и герметика с кафельной плитки.

Свойствами, аналогичными растворителю, обладает аптечный димексид.

Аптечный растворитель

Он разрушительно действует на загрязнение, при этом абсолютно безопасен для кожи рук и ткани, с помощью которой наносится на пистолет. Способ мытья аналогичен вышеописанному. При необходимости димексидом можно оттереть пену с рабочей одежды и руки от суперклея.

Очистка пистолета при помощи специального баллона

К вымазанному пистолету можно подсоединить специальный баллон, например, Penosil Cleaner , который наполнен очистителем под большим давлением. Такой баллон предназначен для регулярного ухода за пистолетом, которым только что пользовались. Он эффективно промывает клапан, спусковой механизм и отверстие ствола растворителями, которые разъедают и выдавливают еще не засохшую пену.

Механическая чистка

Механический способ очистки применяется во втором случае – когда регулярный уход за пистолетом не осуществлялся, и после нескольких использований пена около соединительной резьбы, спускового крючка и в канале отвердела и превратилась буквально в камень.

Удаление пены, превратившейся в камень

Плотность, с которой она набивается под давлением из баллона, в совокупности с ее прочными физическими свойствами делает материал в этом случае практически неуязвимым для любых растворителей. Залитая внутрь пистолета жидкость не в состоянии даже проделать себе путь в канале, что делает невозможным такой способ очистки. Для этого необходимо воспользоваться механическим способом.

Очистка канала ствола

Механическая очистка заключается в физическом удалении из пистолета.

Ножом удаляются остатки

Необходимо вооружиться острым сапожным или канцелярским ножом и очень тонкой проволочкой с заостренным концом. При помощи ножа срезаются затвердевшие кусочки, максимально вычищается доступ к отверстию, из которого подавалась пена.

Затем в ход вступает проволочка – чем тверже будет металл, из которого она сделана, тем лучше. Аккуратными, но уверенными движениями проволочка вкручивается в канал ствола. Металл проделывает себе путь в сторону крепления для баллона. Чем глубже продвинется проволока, тем легче будет потом дочищать пистолет при помощи растворителя.

Совет! Очистку ствола пистолета нежелательно проводить при помощи Керхера – слишком большое давление может повредить хрупкие детали.

Очистка крепления для баллона и клапана

При помощи того же ножа можно в значительной мере удалить засохшую пену с поверхности крепления и резьбы, освободив тем самым место для того, чтобы залить растворитель. Необходимо аккуратно убрать все остатки герметика с клапана и резьбы, затем обильно смочить их в жидкости.

Обратите внимание! Совместно с очисткой канала ствола можно восстановить пистолет, даже если пена набилась и засохла очень сильно.

Как разобрать пистолет

В крайнем случае, когда вышеописанные способы не помогают, необходимо прибегнуть к разборке, чтобы почистить детали пистолета для монтажной пены индивидуально.

Разборка пистолета

При помощи плоскогубцев или разводного ключа необходимо выкрутить механизм, который отвечает за подачу материала из баллона – он находится в углублении для его крепления.

После этого отсоединяется механизм спускового крючка и вытаскивается ствол пистолета, при необходимости откручиваются все соответствующие гайки и болты. Каждую деталь после разборки можно индивидуально обработать ацетоном, предварительно удалив все большие остатки пены при помощи ножа. Модели Крафтул и Стайер собираются в обратном порядке.

Видео



Обслуживание пистолета

: как разобрать пистолет 1911

В прошлый раз, когда мы рассказывали о семействе пистолетов 1911, основное внимание уделялось «проверке основных функций»; или разборки оружия, и способный обнаружить спектр потенциальных механических проблем. Конечно, базовая проверка далека от совершенства. Существует ряд потенциальных проблем, которые останутся незамеченными и потребуют более глубокого изучения.В частности, разборка пистолета значительно упрощает проверку. При правильном выполнении эти указания могут сэкономить вам время, деньги и возможные травмы.

Пистолет 1911A1 генерала Хюбнера

Перед разборкой вашего 1911

Хотя и не так удобен в использовании, как некоторые современные пистолеты, процедура снятия изоляции в полевых условиях 1911 относительно проста и требует минимум инструментов. Для классической модели шариковая ручка с неповрежденным колпачком и бутылка подходящего масла могут проложить вам 90% пути, а подходящая отвертка с плоской головкой может покрыть последние 10%.В более новых моделях, где повышенное внимание уделялось плотности посадки втулки, гаечный ключ для втулки может сэкономить значительный износ ваших рук и пистолета. Эти гаечные ключи доступны у ряда поставщиков, и многие производители включают их в коробки вместе с другими основными инструментами для очистки.

Перед тем, как разбирать пистолет, я рекомендую выполнить основную процедуру проверки и убедиться, что пистолет разряжен, как часть ваших приготовлений. Эта базовая функциональная проверка проверяет исправность оружия перед запуском.Кроме того, если пистолет не работает после сборки, вы узнаете, было ли это так до того, как вы туда попали. Рабочий стол / верстак не нужен строго, но, если у вас не больше среднего количества рук, вам нужно будет где-то складывать различные части, когда они отрываются от пистолета.

Самый редкий 1911 год!

В качестве второй рекомендации уделите время, чтобы тщательно изучить отделку пистолета перед попыткой разборки, особенно в первые несколько раз.В пистолете есть несколько участков, которые подвержены чрезмерному и неприглядному износу во время процедуры разборки и сборки. Плунжер возвратной пружины и рама под ограничителем скольжения могут изнашиваться до выступов насечки, что приводит к потере отделки или даже вмятинам металла, если втулка может тянуться к ней при повороте или при сжатии жесткий инструмент. «Линии отрыва», характерные полукруглые потертости или царапины, вызванные скольжением ограничителя скольжения по раме, чрезвычайно распространены на выпущенных военными 1911-х годов, поскольку с ними обычно обращались без особого беспокойства о будущей коллекционной ценности.Хотя можно разобрать 1911-й, не подвергая его износу, развитие навыков и уверенности в этом требует времени, и лучше всего это делать с пистолетом не в идеальном состоянии. На настоящем пистолете 98% + вам может быть лучше оставить его в покое.

Разборка пистолета 1911

Есть несколько способов продолжить, но я обнаружил, что следующий хорошо работает с широким спектром пистолетов модели 1911 / Government. На первом этапе нужно будет разобраться с возвратной пружиной, которая может помешать снятию затвора.Соблюдайте осторожность на этом этапе, так как по своей конструкции возвратная пружина 1911 удерживается сжатой даже в положении покоя с блокировкой скольжения и, при неправильном обращении, может запустить сам себя и свою вилку с достаточной силой, чтобы причинить вред.

Поместив заднюю часть пистолета на рабочую поверхность, одной рукой протолкните заглушку внутрь (используйте заднюю часть ручки, как если бы она оказывала сопротивление, взведите курок и включите предохранитель большого пальца, если вы обнаружите, что затвор смещен. двигаясь слишком много на вас), и вращайте втулку вместе с другой (влево / по часовой стрелке относительно канала ствола, если смотреть со стороны дула).Втулка должна двигаться достаточно далеко, чтобы позволить заглушке выдвинуться вперед, позволяя контролируемый сброс давления на пружину. Как только это будет сделано, пробку можно отложить. На этом этапе не пытайтесь снять пружину.

1911 со снятыми пробкой и возвратной пружиной.

Далее идет затвор, который служит одновременно осевым штифтом для звена ствола и удерживает затвор и ствол прикрепленными к пистолету. Когда пружина разжата, ползун теперь может свободно перемещаться вперед и назад, а выемка для разборки (небольшой полукруглый вырез сразу за выемкой на ползуне) совмещена с ограничителем скольжения.Когда эти части выровнены, упор можно перемещать вверх относительно пистолета и выталкивать слева направо. Если на этом этапе возникает сопротивление, сначала убедитесь, что слайд расположен правильно, затем нанесите немного масла и, наконец, приложите большее усилие, используя не оставляющий царапин пуансон (или заднюю часть ручки) в качестве дрейфа, чтобы остановить движение. Когда упор снят и магазин снят, его можно отложить в сторону, а узел затвора можно снять с передней части рамы.

Затвор снят с пистолета 1911 года.

Снятие рукояток не является строго необходимым для этого процесса, но это может дать полезную информацию о пистолете, например, очевидные различия между втулками винтов являются четким указанием на замену детали или капитальный ремонт пистолета, а также наличие доработки. точечная коррозия в этой области — явный признак повторной полировки. На каждой панели есть два винта, которые откручиваются обычным способом против часовой стрелки. Хотя они, как правило, взаимозаменяемы, я предлагаю отслеживать, какой винт и откуда взялся.Один из способов сделать это — взять лист бумаги, проткнуть в нем четыре отверстия ручкой, воткнуть стержни винта в эти отверстия, а затем наклеить бумагу вокруг каждого винта, чтобы отметить, из какого положения они были взяты. Этот метод также удобен при работе с другим огнестрельным оружием с несколькими винтами, особенно когда эти винты не взаимозаменяемы.

Снятие втулки с пистолета 1911 г.

Независимо от того, сняли ли вы захваты или нет, раму и ручки можно отложить в сторону, продолжая работать с ползуном.Перед снятием ствола необходимо снять втулку. Для этого поверните втулку вправо / против часовой стрелки относительно дульного среза, чтобы ее можно было вытащить спереди. Когда втулка снята, единственное, что удерживает ствол на месте, — это выступы затвора в затворе. Слегка потянув ствол вниз относительно затвора, вы уберете эти выступы, позволяя ему скользить вперед.

Снятие втулки пистолета 1911 г.

Если отложить ствол в сторону, остаётся затвор, на котором ещё есть боек и экстрактор.Обе эти части удерживаются на месте стопорной пластиной ударника. Прежде чем продолжить, обратите внимание на сжатую пружину, которая, хотя и не такая мощная, как возвратная пружина, все же может вылететь из пистолета; реже кровоточит, но с большей вероятностью приземлится там, где его трудно найти. Чтобы освободить стопорную пластину, вдавите ударник глубже в пистолет (ручка колпачка ручки идеально подходит для этой работы, а задняя часть ручки — хороший инструмент для опускания пластины, если она оказывает некоторое сопротивление) .Когда пластина опустится примерно на четверть, вам нужно вынуть колпачок ручки, и примерно на 2/3 — 3/4 пути вниз боек (который, опять же, нужно сжать до удалить пластину) может свободно покинуть пистолет со скоростью, зависящей от того, положили ли вы на него большой палец или нет. Ударник, если он не зажат смазкой или не возник другой проблемы, должен выскользнуть из затвора. Однако экстрактор требует немного больше усилий и, строго говоря, не нужен для этой процедуры.

Примеры ударников, найденных на пистолете 1911 года.

Повторная сборка более или менее аналогична процедуре в обратном порядке: ударник, упор штифта, ствол, втулка и пружина обратно на затвор, надвиньте обратно на раму, задвиньте защелку обратно в раму, вставьте обратно в затвор и рукоятки всякий раз, когда вы этого хотите.

Варианты и места неисправностей

Описанная выше процедура применима к широкому спектру пистолетов модели 1911 / Government Model, как старинных, так и современных. Тем не менее, есть некоторые вариации на тему основного дизайна Браунинга, которые могут мешать описанной выше процедуре из-за того, что люди вносят изменения.Являются ли эти изменения улучшением или «улучшением», это А) выходит за рамки этого документа и Б) может вызвать споры, поэтому мы оставим это в стороне. Эти изменения могут потребовать немного другого подхода к снятию пистолета.

Лот 1451: Певец Второй Мировой Войны США Модель 1911A1 Полуавтоматический Пистолет

Вариант первый: при отказе отжима возвратной пружины

В 1911 можно внести ряд изменений, которые могут вызвать проблемы при попытке манипулировать втулкой или при распаковке возвратной пружины.Изменения втулок уже давно популярны, так как конструкторы и мастера часто хотят усложнить посадку компонентов в этой области, что может затруднить снятие с пистолета в другой сборке. Другой целью изменения является возвратная пружина и узел плунжера, которые можно заменить для более плотной посадки или для интеграции направляющего стержня для пружины, что опять же может затруднить снятие плунжера.

Пистолет Ruger Model SR1911, оснащенный втулкой марки Guncrafter, проданный на июльском онлайн-аукционе RIAC

В качестве реального примера того, что можно сделать, на нашей июльской онлайн-распродаже у нас был Ruger 1911, оснащенный втулкой марки Guncrafters, которая была спроектирована с твердой передней частью; нет никакого способа получить физический доступ к пружинной пробке, чтобы инициировать стиль демонтажа, указанный выше.Чтобы сдвинуть слайд в этом сценарии, вам необходимо выполнить процедуру в обратном порядке. Вместо того, чтобы снимать заглушку для разжатия пружины, нужно снять раму.

Вручную втяните ползун, преодолев сопротивление, чтобы совместить выемку с ограничителем скольжения. Техники различаются, но мне повезло, я зацепил большой палец своей слабой руки за спусковую скобу и обхватил пальцами верхнюю часть затвора, чтобы отодвинуться, а затем обхватил большим пальцем своей сильной руки предохранитель рукоятки и пальцы вокруг слайда, чтобы удерживать слайд и сделать окончательные настройки.БУДЬТЕ ОСТОРОЖНЫ при вытягивании задвижки; Давление на боевую пружину достаточно, чтобы физически запустить затвор и ствол прямо из пистолета. Прежде чем пытаться осторожно отпустить затвор, вам нужно держать левой рукой положение, чтобы поддерживать и контролировать возвратную пружину, потому что, как только вы переместите затвор достаточно далеко вперед, он захочет выскочить. После того, как слайд откроется, вам нужно будет отложить рамку в сторону и обеими руками поддержать слайд, чтобы мягко выпустить пружину.Поскольку пружина больше не обеспечивает натяжение, проблема извлечения втулки часто значительно снижается, хотя вам может потребоваться поиграть с положением ствола, чтобы получить достаточный люфт для извлечения втулки.

Чтобы изменить процедуру в обратном порядке, необходимо вернуть пружину в исходное положение, удерживая пружину в сжатом состоянии и правильно выровненное звено цилиндра, одновременно помещая весь узел обратно на раму. Опять же, во время этой процедуры пружина будет в опасности выскочить из ползуна, и на последних этапах сборки сжатая пружина может запустить ползун.Помните о своем окружении и о том, где части могут приземлиться в случае, если рука поскользнется.

Лот 1428: Редкий пистолет North American Arms Model 1911, серийный номер 66

Вариант второй: предохранители ударника.

В пистолете 1911 используется подпружиненный ударник с инерционным приводом. В состоянии покоя боек недостаточно длинный, чтобы дотянуться до капсюля при опущенном курке, и его необходимо с силой толкнуть вперед, чтобы очистить пространство и поразить капсюль. Хотя это считалось достаточным на время строительства (и до сих пор многие стороны), некоторые ищут дополнительный уровень защиты, чтобы гарантировать, что не будет случайного выброса.Есть несколько вариантов предохранителя ударника, хотя многие из них сводятся к двум компонентам: подпружиненный блок сбоку, который физически препятствует движению пальца вперед до тех пор, пока он не будет нажат в нужном направлении, и что-то в раме для нажатия (который обычно связан либо со спусковым крючком, либо с предохранителем рукоятки и находится рядом с разъединителем в верхней части рамы). Часть механизма в рамке не представляет проблемы во время этой процедуры, но блок в затворе может вызвать напряжение при попытках удалить ударник и стопорную пластину.Для этой части может пригодиться второй колпачок для ручки.

Во-первых, отложите все остальные детали в сторону и поставьте затвор вниз на рабочей поверхности. Защитное устройство обычно выглядит как круглый или прямоугольный кусок металла, торчащий из нижней части ползуна, который можно вдавить с небольшим усилием. Чтобы ударник вошел достаточно глубоко, чтобы освободить стопорную пластину, вам нужно сначала нажать на предохранитель, поддерживать давление, а затем вставить ударник. После того, как штифт вставлен, можно сбросить давление с предохранителя и обратить внимание на стопорную пластину.Для повторной сборки необходимо нажать на предохранитель, правильно расположить ударник и вернуть на место затвор. Опять же, пока ударник находится внутри и удерживается, вы можете отпустить предохранитель.

1911 Пистолет в разобранном виде.

Что теперь?

Разобранный пистолет позволяет осмотреть все детали на предмет повреждений или ненормального износа, а также изменений цвета и текстуры, которые могут указывать на замену или доработку. Особо следует отметить участки с высоким напряжением / трением, такие как рама и направляющие, нижняя сторона направляющей и любые места, где металл разрезается под углом 90%.При снятом стволе легче осматривать и чистить канал ствола, кроме того, во время этого процесса может обнажиться ряд заводских и контрольных отметок. Посмотрев вверх через нижнюю часть затвора, можно проверить экстрактор на предмет повреждений и износа, как и ударник.

Лот 1445: Кольт генерала Кларенса Р. Хюбнера 1911A1

Область, вызывающая особую озабоченность, особенно если в пистолете есть признаки изменений или усовершенствований, — это стык между рампой и горловиной.Это участки рамки и ствола, отвечающие за управление переходом патронов из магазина в патронник. По сути, эта область пистолета действует как воронка, направляющая патрон туда, куда он должен идти во время процесса подачи, и является популярной целью для модификаций как умеренных (например, легкая полировка области), так и экстремальных (полная переработка ствола. и рама для интеграции большей части рампы непосредственно в ствол). Мнения о том, сколько это слишком много, сильно разнятся, но с точки зрения пуристов Браунинга и коллекционеров, ищущих первозданный образец, любая модификация может считаться слишком большой.Изменения, внесенные предыдущими владельцами (которые могут потребовать тщательной проверки), могут повысить надежность кормления, но также могут навредить гораздо больше, чем помочь (если это вообще поможет). Если обновления или модификации 1911 кажутся слишком радикальными, или вы сомневаетесь, что вообще думает человек, который делал модификации, тогда было бы лучше направить ваши деньги в другое место.

Заключение

Кольт 1911, возможно, является одним из самых популярных, эффективных и стильных пистолетов, когда-либо изобретенных.Он верно служил войскам на протяжении как Первой, так и Второй мировых войн и даже был популярным оружием среди многих гражданских лиц и преступников. При этом неудивительно, что это конкретное огнестрельное оружие так невероятно ценно для коллекционеров, поскольку каждое из них рассказывает свою историю. При надлежащем уходе, внимании и содержании эти сокровища могут прослужить и даже функционировать в течение неопределенного периода времени.

Лот 3592: Cabot Guns Trump 45 1911 Полуавтоматический пистолет

Как всегда, перед тем, как пытаться зарядить или выстрелить из любого оружия, у которого были предыдущие владельцы, должна быть проведена полная и детальная проверка.Функциональность может быть проверена независимо, но если вы не уверены, никогда не помешает посетить проверенного, компетентного оружейника, чтобы полностью изучить ваш новейший пистолет 1911. Если у вас есть какие-либо вопросы относительно любой информации, обсуждаемой в этой статье, или вы заинтересованы в процессе отправки, пожалуйста, свяжитесь с Rock Island Auction Company.

Хотите узнать больше от Райана? Посмотрите, когда он вел эпизод Guncovered!

Если вы нашли это полезным, обязательно ознакомьтесь с некоторыми из наших других образовательных руководств:

Как работать Проверьте армейский револьвер Colt Single Action

Осмотр вашего японского меча

В чем проблема — My Colt Detective Special ?

Как осмотреть старинную рапиру

Как идентифицировать винчестер 1866

Что нужно знать об уходе за своим 1911

Модель 1911, без сомнения, одна из самых популярных пистолетных платформ в мире — и с хорошая причина.Простая и прочная конструкция пистолета делает использование и обслуживание огнестрельного оружия безболезненным процессом. Без должного понимания гениальности конструкции оружия может быть трудно понять, что отличает эту платформу от конкурентов.

Читайте дальше, чтобы узнать, почему 1911 удобны в обслуживании и как заботиться о тех, кто находится в вашей коллекции.

Легко разобрать / собрать

Одним из лучших достоинств пистолета 1911 года является простота разборки пистолета.Простая разборка в полевых условиях или полная разборка могут быть выполнены относительно быстро. Надеюсь, вам понадобится разбирать пистолет только во время чистки.

Самая важная часть для очистки — это ствол. Вы также должны нанести смазку на все области, которые испытывают трение с ползуном или другими частями. Рекомендуется плановая очистка после каждого выгула, для чего вам потребуется всего лишь простая разметка поля.

Чтобы узнать, как выполнить полную разборку вашего Rock Island 1911, посмотрите это видео. Вы также можете увидеть, как мы рекомендуем для чистки вашего пистолета 1911.

В нем меньше деталей

Еще одним аспектом 1911, упрощающим обслуживание, является меньшее количество деталей и простота совместной работы этих частей по сравнению с другим, более сложным огнестрельным оружием. Нужны доказательства? Взгляните на внутреннее устройство российского Ан-94 и сравните его с 1911 годом. Что касается технического обслуживания, то 1911 год кажется более легким из двух.

Чем сложнее система, тем сложнее будет ее поддерживать. Пистолет 1911 заслужил свое место в качестве выдающегося, многолетнего служебного пистолета для военных и правоохранительных органов по всему миру не только благодаря хорошей огневой мощи, но и благодаря своей интуитивно понятной и простой в обслуживании конструкции.

Проверено

Если вы ищете историческую, проверенную платформу, простую в использовании и обслуживании, тогда 1911 для вас. Хорошей отправной точкой является стандарт Rock Island GI Standard.Или, если вы предпочитаете компактный корпус, вам следует рассмотреть вариант со стволом 3,5 дюйма.

Методика очистки 1911 такая же, как и все остальное — если это стоит делать, то стоит делать все правильно. Вот почему так важно подходить к техническому обслуживанию 1911 с чувством усердия и внимания к деталям. Без них вы можете повредить внутренние части своего огнестрельного оружия.

Разгрузить

Удалите магазин и установите затвор, удерживая его в открытом положении с помощью ограничителя скольжения, пока вы проверяете, что патронник пуст.Всегда сначала вынимайте магазин, так как полный магазин заполнит пустую камеру. Не думайте, что он был очищен. Снимите магазин и проверьте патронник.

(Фактически) Прочтите руководство

Каждый новый 1911 поставляется с руководством или, по крайней мере, с компакт-диском или карточкой для заметок с веб-адресом, где можно найти руководство. И вам нужно прочитать его, даже если вы знаете руководство USGI M1911A1 и можете читать его по памяти. По мере развития новых технологий в материалах, конструктивных изменений или механической обработки могут происходить изменения.Чтение руководства занимает столько же времени, сколько выпивка чашки кофе, и может предотвратить множество легко предотвращаемых ошибок.

Сначала затяните заглушку пружины

Неважно, что вам сказал ваш отец, дед, сержант-инструктор, оружейник или даже тот старик в оружейном магазине — всегда сначала снимайте заглушку возвратной пружины. Это снимает все напряжение в частях пистолета, которые вы будете чистить во время стандартной полевой полосы. Когда задвижка находится на месте, пружинная заглушка может двигаться только в одном направлении, и оно контролируется вашей рукой.Это первый элемент, который выпадает, и последний элемент, который возвращается. (Если у вас нет 1911 года с цилиндрическим стволом и обратной заглушкой, в этом случае повторите Заповедь № 2, потому что есть разные виды.)

Щетка от казенной части

Рабочий конец ствола обработан определенным образом. Даже на самом дешевом из 1911-х годов на стволе есть заводная головка, которая регулирует сброс давления газа за пулей, когда она выходит из ствола. Металлический стержень или направляющая борозмейка могут повредить тонкие края коронки, что приведет к неравномерному износу.Со временем это может привести к тому, что ваше прекрасное и точное оружие станет неточным или даже неустойчивым. Чистя щеткой из казенной части, вы полностью предотвращаете эту проблему.

Нет «Лучшего»

Чистящие средства довольно универсальны. Производители оружия предлагают конкретные продукты, основываясь на одном из двух: либо у них есть маркетинговые соглашения с компаниями, либо они используют продукт в своих магазинах. Если вам необходимо переключаться между продуктами, выполните детальную полосу, очистите и повторно смазать новыми продуктами.Хотя большинство продуктов достаточно инертны или даже совместимы, некоторые нет. Не нужно рисковать, если в этом нет необходимости. Нет необходимости заказывать что-то особенное, если под рукой есть что-то полезное. Нет оправдания ожиданию, пока вы не закажете свою любимую смесь растительных масел с особым ароматом, высокой скоростью и низким сопротивлением.

Используйте правильную вентиляцию

В мире чистки оружия нет более известного аромата, чем аромат №9 Хоппе. Эта странно соблазнительная смесь обожженного банана и сардины просто отлично пахнет.Они даже делают освежители воздуха с таким запахом. Однако большинство растворителей и чистящих средств, содержащих любую форму нефтехимической основы, при неправильном использовании могут вызвать серьезные повреждения мозга. Даже с современными более экологичными и нетоксичными чистящими средствами используйте вентиляцию. GSR (Gun Shot Residue) содержит несгоревший порох, распыленные тяжелые металлы и все виды токсичных химикатов из компонентов пули. От вашего пистолета может пахнуть свежей мятой, но не рискуйте.

Используйте масло

Не смазывать.Только не WD-40. Масло. И используйте его экономно. Смазка может затвердеть и склеиться из-за перепадов температуры и попадания внутрь посторонних предметов. То, что скользко для вашей кожи, липнет к пыли, песку, грязи и несгоревшему порошку. Проникающие масла, такие как WD-40, прекрасно подходят для использования по назначению, но могут проникать в боеприпасы и вызывать осечки или неисправности.

Правильная смазка

Недостаточная смазка оружия вызывает трение там, где мы этого не хотим. Это приводит к преждевременному износу и повреждению пистолета.Избыточная смазка может вызвать те же проблемы, что и использование смазки или проникающего масла, склеивание предметов, сбор мусора или загрязнение боеприпасов.

Протри это вниз

Когда вы закончите чистку, смазку и сборку вашего 1911, протрите его масляной тряпкой или тканью, пропитанной силиконом. Химический состав человеческого тела, как известно, не оказывает бережного отношения к отделке огнестрельного оружия и может проникнуть сквозь паркерную окраску и разрушить воронение. Заключительная протирка оставит легкий слой масла или свежего силикона на поверхности оружия, что поможет предотвратить повреждение отделки.

Не чистите слишком часто

Пушки — автоматы. Машина 1911 была разработана для работы в самых разных ландшафтах и ​​климатических условиях и очищалась только при крайней необходимости. Правильно обслуживаемый 1911 при необходимости может стрелять дымным порохом. Даже дорогостоящее оружие с очень высокими допусками не требует частой чистки. Чрезмерная очистка может привести к изменению этих внутренних размеров на тысячные доли дюйма, что снижает точность и, возможно, даже срок службы огнестрельного оружия.Обратитесь к руководству и соблюдайте график регулярного технического обслуживания.

В конечном счете, вы единственный, кто может определить, насколько хорошо заботятся о вашем 1911. Если вы решите уделить время, необходимое для правильного ухода за ним, он обязательно вернет вам услугу. Если вы пренебрегаете своим огнестрельным оружием, оно может подвести вас, когда оно вам понадобится больше всего. Простота конструкции пистолета значительно снижает количество усилий, необходимых для обслуживания, поэтому сделайте себе одолжение и найдите время, чтобы правильно ухаживать за своим пистолетом.

World of Guns: Разборка оружия в Steam

Об этой игре

Вы знаете, как устроены внутренности минигана Терминатора? Попробуйте World of Guns: самый реалистичный в мире 3D-симулятор огнестрельного оружия (и других вещей, от танков до машин времени DeLorean). Узнайте, что делает легендарные пистолеты, винтовки, пулеметы и артиллерийские орудия… А потом разбирайте их до мельчайших деталей!

ЧТО ТАКОЕ МИР ОРУЖИЯ?
Бесплатная игра и интерактивная энциклопедия, имитирующая настоящее огнестрельное оружие в 3D.Здесь вы можете буквально залезть внутрь ружья и понять, как оно работает; разрезать его пополам, поджечь и довести до ползания; и, наконец, полностью разобрать и поставить снова (на время, если хотите).

WoG тщательно воссоздает исторические и современные образцы гения конструктора огнестрельного оружия — от крошечного пистолета Liberator до зенитного орудия FlaK 88 весом 16000 фунтов. В нем есть как легендарные ружья времен Мировой войны, так и редкие модели, которые с трудом удается найти даже в музеях. World of Guns объединяет 200-летнюю историю огнестрельного оружия в единой, элегантной и увлекательной видеоигре.

211 МОДЕЛЕЙ И 26 200 ДЕТАЛЕЙ
Здесь вы гарантированно найдете то, что вам понравится:

• гладкие и современные Glocks, P90, M4 и Tavors
• ружья с богатой историей, такие как Colt SAA, Garands и Lee-Enfields
• обширный арсенал ружей советского блока, от различных АК до самых редких ВСС Винторез
• изящный карманный дерринджер или огнедышащий пулемет M134 Minigun
• .22 спортивный Ruger или мощная противотанковая винтовка Boys калибра .55

Не только WoG охватывает самые важные модели в истории огнестрельного оружия, но и самые популярные экранные дивы, такие как Desert Eagle и SPAS-12.

ТОНН ИГРОВЫХ РЕЖИМОВ И ФУНКЦИЙ
Каждая модель включает:

• режимы для обучения работе, обращению и разборке оружия в полевых условиях;
• режим оружейника, в котором можно полностью разобрать оружие;
• синхронизированные игровые режимы, включая хардкорный режим и таблицу рекордов.

Полностью управляемая камера, функция многослойного рентгеновского снимка и режим Cutaway позволяют видеть каждую деталь, а также полный контроль времени, включая функцию замедления до 50x. Вы даже увидите, как газы текут внутри газового блока!

В игре также есть:

• 10 стрельбищ с заданными по времени целями (от Glocks до RPG-7)
• режим раскраски, который позволяет создавать собственные скины оружия
• мини-игры и викторины с призами XP

НЕПОДВИЖНЫЙ РЕАЛИЗМ
World of Оружие использовалось в качестве учебного пособия оружейниками, правоохранительными органами и военнослужащими.Чтобы создать каждую модель, наша команда тратит месяцы на изучение настоящего оружия, фотографий, чертежей и документов. Каждая из сотен частей функционирует физически правильно — точно так же, как и в реальной жизни. Есть несколько способов так ясно понять различные действия и системы огнестрельного оружия.

ПОСТОЯННЫЕ ОБНОВЛЕНИЯ
Noble Empire выпускает несколько новых моделей каждый месяц и улучшает старые. Большинство наших моделей может бесплатно разблокировать любой желающий; Опытные игроки смогут достичь 100% завершения и разблокировать ВСЕ модели оружия, не тратя ни копейки.

Доступные модели:
Пистолеты

• Glock 19

• CZ75

• Colt 1911

• SIG P228

• Beretta 92FS
  9024 SIG P228 9024
Desert248 9024 Sig XDM

• Browning Hi-Power

• Макаров (PM)

• Jericho 941

• Welrod MKII

• Walther PP

• Smith & Wesson M&P.40

• Ruger SR9

• GSh-18

• HK USP

• FN Five-SeveN

• Walther P99

• APS (автоматический пистолет Стечкина

Pistol
• SIG SP2022

• MP-443 Grach

• Remington R51

• SIG P210

• Steyr M1912

• Astra-400

• PB SM
3
9024 F3 Пистолеты

• MP5

• Tec-9

• Uzi

• HK UMP 45

• Kel-Tec PLR-16

• FN P90

• Scorpion Mac-961

• B&T MP9

• Kriss Vector .45 ACP

• Sterling MK4

• Пистолет для смазки M3

• PP-19 ‘Bizon’

• Carl Gustaf M / 45
• Carl Gustaf M / 45
• Suomi KP-31

Пусковые установки

Револьверы

• Colt Python

• S&W Model 53

• Colt SAA

9020 Ruger Ruger
• Red

• Ruger Old Army

• S&W Schofield

• Webley MKVI

• Colt Walker 1847

• Nagant M1895

• Webley Fosbery
  9024 S 9024 9024 Hammer

  9024
• Mauser C96

• Borchard C93

• Maxim

• Harper s Ferry

• Пистолет Льюиса

• Винчестер 1873

• Маузер 1914

• Автоматическая винтовка Браунинг

• Dreyse M1907

• Пистолет Марс

Pistol Pistol

• Luger P08

• MP40

• Sten MK II

• M1 Garand

• Пистолет Томпсона

• Маузер 98K

• PPSH6 R1 9024 9024 902 Мосина-Нагана

• Пулемет DP 27

• Walther P38

• Lee Enfiled No.1 Mk III

• STG / MP44

• MG 34

• Liberator FP-45

• PTRD-41

• Nambu Type 14

• PTRS-41

• M Пружина

• PPD-40

• PPS

• M1 Carbine

Штурмовые винтовки

• AK47

• SIG SG552 commando

• LR FAMAS-F1

• M-16

• TAR-21

• Карабин M4

• AK-74N

• AKS-74U

• AS Val



HK SCAR
• HK SCAR

• ArmaLite AR-18

• Sa vz.58

• Федоров Автомат

• AN-94

• FN FNC

Винтовки

• SIG SG550S

• SVD


M CheyTac

• Steyr Scout

• VSS Vintorez

• Remington 700

• SVT-40

• Тип 99 Arisaka

• OSV-96

• OSV-96

9019

Пулемет

• M60

• M134D ‘Minigun’

• Browning M1919

• Browning M2

• RPK




• RPD

• MG34

• Madsen LMG

• M249 SAW

• Chauchat LMG

Компактные пистолеты

• Ruger LCP

• Derringer

• COP 357

• AMT Backup
  Ruger
Predator
• NRS-2 Нож для стрельбы разведчика

Дробовики

• Remington 870

• Mossberg 500

• Benelli M4

• Browning A-5
Browning SP


Browning
• Winchester 1897

• Daewoo USAS-12

• Pancor Jackhammer

• SAIGA-12k

Артиллерия

• ZiS





• Ruger Mark II

• Зарядное устройство Ruger 22

• Marlin 336 Винтовка

• Ruger No.1

• Beretta CX4 Storm

• Browning Buck Mark

• Calico M100

Бонусные модели
Bike

• Captain America

• 9024 9024 9024 9024 9024 9024 Ducati Custom Штанга

• Lotus Seven

• AC Cobra

• DeLorean

Military

• Боевая машина пехоты БМП-3

• HMMWV A2

Cair танк
Скелеты

• Человек

• Лев

• Горилла

• Лошадь

• Аллозавр

• Волк

БАКДЕР см. Подробную информацию о разборке 9017. описание этого шага.Нажмите на миниатюры фотографий, чтобы увеличить их.


Ориентиры направления (передняя, ​​задняя, ​​верхняя, нижняя, левая, правая) всегда относятся к положению детали при установке в пистолет.
Если не указано иное, размеры винтов (X-Y, где X — число диаметров, а Y — резьба на дюйм) и размеры пружинной проволоки были фактически измерены мной.
Характеристики крутящего момента винта указаны здесь в дюймах-фунтах, а не в фут-фунтах. Это пушка, а не трактор.

Если вы видите, что что-то не так или отсутствует, или знаете способ лучше, чем описано здесь, или считаете, что нужна фотография получше, сообщите мне.(Я хорошо воспринимаю конструктивную критику). Я пользователь «rdas» на RimfireCentral.com, или вы можете написать мне на «ysutter» на yahoo dot com. Выложите что-нибудь про Buckmark Disassembly в тему.

Изначально эти инструкции были написаны мной с ноября 2017 г. по январь 2018 г. Я сохраняю за собой авторские права на все слова и фотографии на этой странице. © Дэвид Саттер, 2017-2018

1. Перед тем, как вы начнете — В каком году был произведен мой Buckmark? Какие инструменты и почему ваши детали могут выглядеть или подходить по-другому
2. Разрядить оружие — Удалить магазин.Установите слайд в стойку. Снова убери его. Подтвердите отсутствие раунда в камере.
3. Снимите верхнюю рейку — это можно сделать двумя способами

4. Снимите узел возвратной пружины и сдвиньте — детали зависят от того, когда был изготовлен ваш Buckmark.

   • Pre-2001 — поднимите блок возвратной пружины вверх спереди, снимите его, снимите слайд
   • 2001-настоящее время — много шагов, но не очень сложно
5. Снимите правую ручку ИЛИ оберните одинарные захваты — один винт, поднимает прямо вверх ИЛИ по одному винту с каждой стороны, поднимите и сдвиньте вперед
6. Снимите Т-образную пружину защелки магазина — снимите пружину с рамы
7. Самое время изучить спусковой механизм Buckmark
8. Снимите разъединитель и пружину разъединителя — Сначала снимите палец разъединителя, затем поднимите разъединитель и пружину разъединителя
9. Снимите предохранительный трос отсоединения магазина (на пистолетах, выпущенных после 2005 г.) — вставьте магазин, извлеките провод из выталкивателя магазина
10. Снимите защелку магазина — нажмите на нее снизу вверх и вытащите
11. Снимите левую боковую ручку (только двухкомпонентные ручки) — один винт, наклоните снизу вверх, затем поднимите, чтобы обойти задвижку и предохранительные рычаги
12. Снимите ограничитель скольжения (блокировка открытой защелки в сборе) — поднимается прямо с рамы
13. Удерживайте боевую пружину пуансоном (или аналогичным инструментом), чтобы ослабить давление на молот — взведите курок, вставьте пуансон в отверстие фиксатора боевой пружины (слева направо)
14. Снимите стопорную пластину — пробейте шептал на небольшое расстояние слева (пуансон 1/16 дюйма), снимите стопорную пластину с ударного штифта, выдвиньте стопорную пластину из-под предохранительного рычага
15. Удалите шептало — выбейте шептало до конца слева направо (пуансон 1/16 дюйма)
16. Удалите молоток — Выколотите штифт молотка справа налево (к этому штифту подсоединена пружина фиксатора открытой защелки) (пуансон 1/8 дюйма)
17. Снимите блок предохранительного рычага — поверните его и выньте из рамы (усилие не требуется)
18. Снимите пружину шептала — выбейте штифт пружины шептала слева направо (пробойник 3/32 дюйма), сбросьте пружину из рамы
19. Снимите боевую пружину и плунжер боевой пружины — сожмите большим пуансоном, снимите удерживающий пуансон, медленно отпустите его, выгрузите их
Добавить фото: левая сторона, с надписью

1. Падение боевой пружины и плунжера боевой пружины
2.


---

В каком году был произведен мой Buckmark?

Некоторые шаги отличаются для Buckmark, сделанного до или после определенного изменения деталей в определенном году, поэтому стоит знать, в каком году была произведена ваша Buckmark.У Браунинга есть страница о том, как определить, когда был сделан ваш Бакмарк. Но в основном посмотрите на серийный номер …

1985–1997: начинается с 655 с 1998 года по настоящее время (по крайней мере 2017): начинается с 515

Следующие две буквы обозначают две последние цифры года: Z = 1 Y = 2 X = 3 W = 4 V = 5 T = 6 R = 7 P = 8 N = 9 M = 0

Итак, 655NYxxxxx был произведен в 1992 году, или 515ZTxxxxx был произведен в 2016 году.

Не было бы проще определить тип оружия с помощью трех букв и использовать цифры для года… вроде, я не знаю … BMK16 для Buckmark, сделанного в 2016 году?


---

Инструменты, используемые при разборке, очистке или повторной сборке

Ключи шестигранные (это Г-образные металлические ключи с шестью плоскими сторонами)

Шестигранный ключ 1/16 дюйма (установочный винт стойки мушки)


Шестигранный ключ 3/32 дюйма (винты верхней направляющей на некоторых моделях (Plus UDX), зажимные винты на моделях UDX, регулировочный винт пружины шептала на моделях Target и Silhouette)


Шестигранный ключ на 5/64 дюйма (винт на нижней стороне верхней направляющей, которая крепит прицел к направляющей)


Шестигранный ключ на 7/64 дюйма (цилиндрический винт) ИЛИ Шестигранный ключ на 3 мм, отпилитый под головку цилиндрического винта


Шестигранный ключ на 9/64 дюйма (винты верхней направляющей на некоторых моделях (Hunter))


Пуансоны для штифтов (это пуансоны с плоским днищем) Пробойник 1/16 «(шип, удерживает боевую пружину при разборке) Пробойник 3/32 «(штифт пружины, штифт разъединителя, штифт ударного звена) Пуансон 1/8 дюйма (ударный штифт, спусковой штифт, нажатие боевой пружины во время разборки) Пуансоны с роликовыми штифтами (это пуансоны с небольшими полукруглыми головками внизу для центрирования их в роликах) Пробойник для роликового штифта 1/16 дюйма (стопорный штифт ударника, стопорная пружина винта заднего прицела) Пробойник с роликовым штифтом 3/32 «(штифт створки заднего визира) Пробойник с роликовым штифтом 1/8 «(стопорный штифт выталкивателя магазина) Блок скамейки (при выталкивании штифтов положить под ружье).Примеры блоков скамейки: Wheeler, Real Avid, Brownells Молоток малый (для пробойников)

Пробойники слева (плоские наконечники) Пробойники с роликовым штифтом справа (центральный полукупол)

Пластиковая зубочистка (снятие разъединителя со штифта разъединителя, общее извлечение, протыкание и очистка) Пример: набор отмычек Tipton Ploymer

Отвертка с плоской головкой (также известная как шлицевая) (зажимные винты (кроме UDX), старые винты с цилиндрической головкой, старые винты для верхней направляющей)


Игольчатые плоскогубцы (для снятия экстрактора, снятия c-образного зажима с направляющего стержня возвратной пружины и для установки пружины шептала)

Обычные плоскогубцы (для снятия слайдов с 2001 г. по настоящее время)


не требуется, если у вас есть Buckmark Maintenance Tool (BMT)


Малярная лента (для снятия слайдов 2001-го года выпуска, для обертывания губок обычных плоскогубцев, чтобы не поцарапать направляющий стержень)

Для очистки

Деревянная палка Q-Tips

Используйте плоскогубцы, чтобы раздавить конец ватной палочки, когда вам нужно разместить меньшее пространство (под экстрактором, в канавке экстрактора в цилиндре и т. Д.)


Потяните 80% хлопка, чтобы очистить внутренние отверстия для штифтов


Зубочистки (для чистки и снятия стопорной пружины рулевого прицела)


Круглые более прочные и заостренные, поэтому предпочтительнее


Бумажные полотенца


Очистители / растворители для пистолетов (CLP для очистки деталей, Hoppes # 9 для отверстий и сильного углеродного загрязнения)


Для смазки

оружейное масло / смазка (тонкий: Remington RemOil, средний: Mil-Comm MC2500, густой: Shooter’s Choice FP-10, смазка: Mil-Comm TW25B)

смазка сухая (для магазинов и спускового крючка ???)


Смазка Brownells Action для курка / шептала


---

Почему ваши детали могут выглядеть или подходить иначе, чем мои

Почему мои детали Buckmark выглядят или подходят иначе, чем ваши? Во-первых, несмотря на то, что все Buckmark имеют много общих частей и функционируют очень похожим образом, за эти годы произошли как большие, так и мелкие изменения.С 1985 года было выпущено более 30 моделей / вариантов Buckmarks. Основные различия между моделями включают в себя мушки (стойка, черная рампа, оптоволоконный), целик (штампованный металл старого образца, про-мишень), планки прицела (полные или половинные). длина, прорези для ткачества или пикатинни), стволы (4 дюйма, 5,5 дюйма, 7,25 дюйма, 10 дюймов, 14 дюймов, бычий, конический / карандашный, ступенчатый, контурный, плоская), рукоятки (стандартные / UFX, URX и UDX) рукоятки) и рукоятки.

Во-вторых, ружья — это механические изделия, собранные из готовых деталей.Каждая деталь изготавливается с определенными допусками, но когда детали собраны, вариативность этих допусков может накапливаться, что приводит к тому, что люди называют «накоплением допусков». Это может привести к тому, что «если у вашего пистолета есть немного более короткая часть A, а также немного короткая часть B, то, даже если запасная часть C идеально подходит для моей Buckmark, она может не идеально подходить для вашей Buckmark».

Другая важная причина расхождений заключается в том, что Browning имеет детали (или группы деталей), изготавливаемые для них партиями, а затем собирает их на основе моделей / вариантов «прогонов» из доступных деталей.Это приводит ко многим незначительным изменениям / эволюциям частей, которые могут перекрываться во времени или по вариантам. Вот почему для многих изменений невозможно сказать, что «после этой даты или серийного номера у всех Buckmark определенно будет эта новая версия этой детали».

Другая причина расхождений заключается в том, что некоторые детали собираются вручную во время сборки. В частности, некоторые поверхности курка и шептала (и, возможно, звенья курка и ударные штифты до 2001 года) по существу «подходят» для вашего Buckmark. Это и хорошо (большинство Buckmark работает отлично с завода и не требует переделки, чтобы работать, надежные и точные пистолеты), и плохо (замена некоторых деталей требует знаний, инструментов и ухода, чтобы получить их правильно).

Комбинация отклонений модели, допусков на производственные детали, отклонений комплектных деталей и индивидуальной подгонки обычно объясняет, почему ваши детали не выглядят или не подходят точно так, как мои детали.

Оружие, использованное и сфотографированное для этой разборки стр.

1992 Gold Target с 5,5-дюймовым стволом из двух частей из орехового дерева (стандартная / UFX) регулируемый спусковой механизм (стопорный винт) регулируемая пружина шептала (здесь не видна) мушка регулируется по ширине Стойка, целик Pro Target показан с дефлектором гильзы, установленным на планке прицела Крышки прицела сняты.

2015 Buck Mark Plus из нержавеющей стали UDX Черные ламинатные рукоятки (рукоятка UDX) Боковой ствол 5,5 дюйма Оптоволоконная мушка Truglo / Marble Целик Pro Target

2016 Buck Mark Hunter Рукоятки Cocobolo (стандартная / UFX) Конический (ступенчатый) ствол 7,25 дюйма Волоконно-оптический прицел Прицел Pro Target Прицел UltraDot MatchDot II с красной точкой

---

Unload — Убедитесь, что он разгружен

1.Палец от спускового крючка; пистолет направлен в безопасном направлении. 2. Снимите магазин. 3. Установите слайд в стойку. Это должно извлечь патрон с патронником (если есть) из патронника 4. Снова поставьте слайд. На всякий случай. 5. Визуально / тактильно подтвердить отсутствие патрона в патроннике и магазина в патроннике. Используйте свои глаза (а не только мозг). Действительно посмотрите. ДУМАЙТЕ о том, что вы на самом деле видите (а не о том, что вы ожидаете увидеть). Воткните мизинец в колодец магазина и поперек затвора ствола. Хорошие привычки.

Без патронов — без магазина, без патронов в патроннике




Снимите верхнюю планку и ствол вместе — удерживает ствол, прицельную планку и прицельные приспособления вместе, сводя к минимуму изменение прицела из-за разборки

1.Замок задвижки Это позволяет наклонной плоскости подачи на стволе освободить затвор на шаге 3 (ниже). Другой вариант — оттянуть затвор пальцами при наклоне ствола над рамой на шаге 3 (ниже) 2. Снимите винт задней верхней направляющей (отвертка с плоской головкой ИЛИ шестигранник 3/32 дюйма ИЛИ шестигранник 9/64 дюйма ИЛИ №10 Torx) Винт задней верхней направляющей может быть либо винтом с плоской головкой (до 92), либо винтом с шестигранной головкой 3/32 дюйма (присутствует 92), либо винтом с шестигранной головкой 9/64 дюйма, либо T-10 Torx (# 10 с головкой torx) винт. Под головкой этого винта может быть или не быть зубчатой ​​стопорной шайбы или разрезной шайбы (зубчатая шайба показана на фотографиях). Мой винт 8-36 x 1/2 дюйма в длину, но некоторые Buckmark, по-видимому, используют винты задней направляющей длиной 8-36 x 5/8 дюйма Очистите этот винт от масла или смазки. Он имеет репутацию неуправляемого оружия во время стрельбы. 3. Отвинтите винт ствола примерно на 3/8 дюйма, и ствол (с прикрепленной направляющей) будет наклоняться / подниматься с рамы Винт ствола находится перед спусковой скобой и сразу над ней. Винт с цилиндрической головкой может быть с плоской головкой, шестигранной головкой или звездообразной головкой. Этот винт не нужно полностью вынимать из рамы (см. Фото). Винт с цилиндрической головкой имеет длину 1 / 4-28 x 3/4 дюйма, с плоской (шлицевой) головкой, шестигранной головкой или головкой Torx. Плоская головка (шлицевая / плоская отвертка) На фото — обычная плоская головка, и она досталась довольно легко Головка Torx (T-15) У меня его нет, но я читал, что это размер Т-15 (A.k.a Torx # 15). Шестигранная головка (7/64 дюйма, плюс-минус) Предполагается, что этот винт имеет шестигранную головку 7/64 дюйма (Браунинг скажет вам, что это 7/64 дюйма) Из того, что я читал, до 2015 года это действительно была обычная шестигранная головка 7/64 дюйма Примерно в конце 2015 года владельцы начали жаловаться на то, что шестигранная головка немного больше 7/64 дюйма, но немного меньше 3 мм, поэтому стандартный шестигранный ключ не подходит для нее должным образом.Popb1949 утверждает в сообщении № 27 RFC Thread 5545622, что Браунинг сказал ему по телефону, что это было сделано намеренно, чтобы владельцы не сняли ствол. Если вы обнаружите, что внутри головки вращается гаечный ключ на 7/64 дюйма, попробуйте шестигранный ключ на 3 мм, он может сработать. Если шестигранник на 3 мм слишком большой, воспользуйтесь плоским напильником, чтобы отпилить плоские поверхности шестигранного ключа на 3 мм до плотной посадки. и проходит до упора (не только кончик гаечного ключа). Подпилите немного со всех 6 сторон, а не пучком с 1 или 2 сторон, и будьте осторожны, чтобы не закруглить углы шестигранника. На модели Plus UDX 2015 года шестигранный ключ на 7/64 дюйма был немного великоват. Мне пришлось отпилить его, чтобы он поместился. Для справки: 7/64 «= 0,109375», 3 мм = 0,11811 «, поэтому винты с цилиндрической головкой 2015 года, вероятно, составляют около 0,114 дюйма ПОМОЩЬ! Мой цилиндрический винт не выходит Многие владельцы жалуются, что их винт цилиндра ОЧЕНЬ плотно затянут и его трудно удалить. Предложения … Используйте качественную отвертку, шестигранный или звездообразный ключ, который плотно входит в головку.Дешевые шестигранные ключи могут покрутиться или сломаться. Если у вас цилиндрический винт с плоской головкой, который не выходит легко, используйте наконечник с полой шлифовкой для хорошей посадки. Попробуйте драйвер Чепмена. Это что-то среднее между отверткой и трещоткой, которая позволяет приложить большой крутящий момент к винту и поставляется с качественными битами, такими как отвертки с плоской головкой с полой землей. Вы можете приобрести наборы инструментов Chapman на Amazon . Нанесите на него немного проникающего масла (Liquid Wrench, Kroil и т. Д.), Дайте ему немного постоять (более 5 минут), затем повторите попытку Вставьте небольшой пробойник внутрь шестигранной / звездообразной головки и нанесите пару сильных ударов маленьким молотком, чтобы ослабить винт Используйте перфоратор или ударную отвертку, чтобы ослабить его. Если вы считаете, что предыдущий владелец нанес на этот винт локтит, нагрейте винт (например, с помощью паяльника на винте или нагревая гаечный ключ; не нагревайте рамку) и повторите попытку. БОКОВОЕ ПРИМЕЧАНИЕ: Почему винт цилиндра так плотно затянут? Этот винт удерживает ствол на раме и, таким образом, предотвращает разрушение или смещение всего объекта во время выстрела, а это довольно значительная сила, прикладываемая снова и снова, тысячи раз.Это большой и прочный винт, вполне возможно, самый большой винт диаметра на любом пистолете, который у меня есть (определенно больше, чем любой штифт или винт на одной из этих хрупких маленьких 45 ACP 1911s). Он должен быть там плотно. Я не совсем понимаю, почему люди кажутся удивленными или сбитыми с толку.

Винт задней направляющей с шестигранной головкой 3/32 дюйма Винт задней направляющей с шестигранной головкой 9/64 дюйма Винт цилиндрический с плоской головкой Ключ 3 мм модифицированный Откидной ствол с рамы Винт основания визира (B5152695) и шайба (B5152699) Цилиндрический винт (B5152448)

Снимите только верхнюю направляющую

1.Выкрутите все винты направляющей (отвертка с плоской головкой ИЛИ шестигранник 3/32 дюйма или шестигранник 9/64 дюйма) Полупроводниковые направляющие имеют 3 винта, полураки — 2 винта. Цилиндры длиной более 7,25 дюйма могут иметь более 3 винтов направляющих Винты для крепления направляющих могут быть с плоской головкой (до 1992 г.), с шестигранной головкой 3/32 дюйма (большинство) или 9/64 дюйма с шестигранной головкой (Hunter, возможно другие) или T-10 Torx (головка Torx # 10) На некоторых Buckmark средний и / или передний винт короче заднего Средний и передний винты могут иметь длину 8-36 x 3/8 дюйма Задний винт может иметь длину 8-36 x 5/8 дюйма На Gold Target 1992 года все 3 винта для направляющих имели длину 8-36 x 1/2 дюйма.Иди разберись. 2. Снимите планку с пистолета ПРИМЕЧАНИЕ: При этом не нужно прикасаться к мушке или целику. При использовании половинных направляющих целик остается на направляющей. Для полных направляющих как мушка, так и целик остаются с направляющей.

Добавьте фото различных рельсов с обозначенными винтами. Ребро 5.5 «, золото — верх (B5152808) Ребро 5.5 «, золото — низ (B5152808) Винт основания прицела передний / средний, Ребро мишени 92 — присутствует (B5152695) Стопорная шайба основания прицела (B5152699)




Снятие возвратной пружины в сборе и салазки — до 2001 г.
1.Удерживая задвижку, нажмите на рычаг стопора задвижки и медленно отпустите задвижку вперед. Это снижает давление возвратной пружины. 2. Поднимите переднюю часть узла возвратной пружины и вытяните узел из салазок Может помочь немного оттянуть ползун назад, чтобы обнажить направляющий стержень спереди Не давите так сильно, чтобы не погнуть направляющую штангу 3. Снимите буфер Может показаться, что буфер прикреплен к заднему концу стержня.Просто сними это. Буфер может застрять в кадре. Просто потяните или подденьте. Имеется как минимум 3 различных буфера: 1) Черный буфер — очень старый, больше не используется, больше не доступен, со временем высыхает и крошится 2) Буфер до 2001 года — белый пластик, с выпуклым круглым «лего» на спине, который вписывался в больший круг в стойке рамы. Буфер до 2001 года больше не создается, его трудно найти, вместо него можно использовать белый буфер нового стиля.. 3) Буфер 2001-наст. (B515) — пластик белый, задняя плоская. По-прежнему доступен, работает на всех моделях. 4. Снимите ползун с рамы (здесь нет сопротивления) Ударник, пружина бойка и фиксатор бойка все еще находятся внутри ползуна ДОПОЛНИТЕЛЬНО: для снятия бойка с затвора (ссылка на эти инструкции ниже) БОКОВОЕ ПРИМЕЧАНИЕ: НУЖЕН ли мне буфер? Нет, но действительно да. Нет, не нужно, в том смысле, что пистолет все равно будет работать без буфера. Да, вам нужен буфер, потому что в противном случае ваш слайд испортит внутреннюю часть кадра (см. Фото).	Ствол и верхняя направляющая удалены (до 2001 г.) ПРИМЕЧАНИЕ: Буфер здесь отсутствует. Поднимите возвратную пружину в сборе с ползуна Повреждение из-за отсутствия буфера	Направляющая возвратной пружины в сборе (B5152684) Буферы — вид спереди (до 2001 г. и с 2001 г. по настоящее время) Буферы — вид сбоку (до 2001 г. и с 2001 г. по настоящее время)

Вернуться к этапам разборки


Снятие возвратной пружины в сборе и салазки — с 2001 г. по настоящее время

1.Наклейте клейкую ленту на зубья плоскогубцев. Вы можете пропустить этот шаг, если у вас есть Buckmark Maintenance Tool (BMT) от Rusty22. ПРИМЕЧАНИЕ: Если ваш буфер сломался или отсутствует, сейчас хорошее время, чтобы подготовить заменяющий буфер (он понадобится вам в шагах 9 и 10). Или, по крайней мере, приготовьте что-нибудь, что поместится внутри затвора, будет тоньше стойки рамы и достаточно прочно, чтобы удерживать возвратную пружину. 2. Если ползун в данный момент удерживается назад, возьмитесь за него, нажмите на рычаг блокировки ползунка и медленно отпустите ползун вперед. 3. Держите пистолет вертикально одной рукой за рукоятку (это «нижняя» рука, другая — «верхняя»). 4. Сдвиньте ползун вверх примерно на дюйм назад верхней рукой. Возьмитесь и удерживайте его нижней рукой. Открывает переднюю часть направляющей штанги. 5. Плотно возьмитесь за выступающий передний конец направляющей штанги плоскогубцами, стараясь не погнуть его. (Единственное необходимое усилие — это усилие зажима.) Если у вас есть инструмент для обслуживания Buckmark (BMT) от Rusty22, вы можете поместить его поверх направляющей штанги вместо плоскогубцев. 6. Медленно дайте ползуну продвинуться вперед до упора в плоскогубцы. Отпустите слайд пальцами. 7. Переместите блок слайд + плоскогубцы вперед примерно на 1/4 дюйма относительно рамы так, чтобы задний конец направляющей штанги проходил через стойку рамы и / или буфер. Буфер может прилипнуть к направляющей штанге, или он может прилипнуть к стойке рамы, или он может упасть. Если задний конец возвратной пружины не движется вперед вместе с направляющим стержнем, крошечный маленький c-образный зажим, удерживающий пружину на заднем конце стержня, потерян, сломан или соскользнул. собирается оторваться на следующем шаге. Следующий шаг следует делать в большом пластиковом пакете или, по крайней мере, попытаться прикрыть задний конец пружины рукой. 8. Осторожно снимите блок слайд + плоскогубцы с рамы. Опустите раму. НЕ применяйте силу.Он должен легко подниматься и сниматься. 9. Если буфер не прикреплен к направляющему стержню, найдите его и поместите отверстие в буфере над задним концом направляющего стержня. Или поместите что-нибудь за направляющую штангу. Если вы не можете найти буфер или ваш сломался, и у вас нет под рукой замены, вы можете использовать все, что у вас есть, что входит в салазки за направляющей штангой и тоньше стойки рамы. Например, ручка зубочистки или чистящей щетки.Вы просто хотите, чтобы направляющая штанга не соскальзывала назад, когда вы отпускаете плоскогубцы. 10. Крепко возьмитесь за амортизатор (или альтернативный вариант) и задвижку нижней рукой. Никакого движения не требуется, просто держите эти части крепко, чтобы они не могли двигаться относительно друг друга. Когда вы отпускаете плоскогубцы на следующем этапе, возвратная пружина будет пытаться подтолкнуть ползун вперед, а буфер / конец направляющей штанги назад. Вы пытаетесь предотвратить то, что это будет насильственным, резким действием. 11. Освободите плоскогубцы (или снимите BMT с направляющей штанги). 12. Медленно позвольте направляющей штанге и амортизатору переместиться назад относительно ползуна, ослабив натяжение возвратной пружины. ПРИМЕЧАНИЕ. Если вы просто отпустите плоскогубцы после снятия слайда с рамы на шаге 8, пропустив тем самым шаги 9–12, это, вероятно, не конец света, но я не могу его рекомендовать. Вы рискуете повредить пластиковый ударник в сборе, когда шток летит вперед и ударяет его, или амортизатор летит и теряется. АЛЬТЕРНАТИВНЫЙ МЕТОД № 1: Веб-сайт Chim Buckmark DIsassembly, на странице 2, предлагает совершенно другой метод снятия сборки возвратной пружины 2001 года с рамы. Его метод проще и быстрее, но требует осторожного подглядывания и предполагает, что ваш буфер не поврежден / не отсутствует. Основные шаги: 1. Держите пистолет вертикально. 2. Вставьте нож, кирку или тонкую отвертку между стойкой рамы и буфером. 3. Осторожно отодвиньте буфер от стойки рамы до тех пор, пока кончик направляющей штанги не выйдет из стойки рамы. 4. Теперь салазки с направляющим стержнем в сборе можно поднять со стойки рамы. АЛЬТЕРНАТИВНЫЙ МЕТОД № 2: Этот метод примерно соответствует описанию в моей книге о разборке Buckmark. 1. Держите пистолет вертикально 2. Отодвиньте ползун примерно на дюйм 3. Возьмитесь пальцами за выступающий конец направляющей штанги 4.Потяните направляющую штангу назад примерно на 1/4 дюйма, чтобы вынуть ее из стойки рамы . 5. Потяните вниз за переднюю часть направляющей штанги, чтобы наклонить заднюю часть направляющей штанги вверх настолько, чтобы полностью освободить стойку рамы Я не уверен, как это работает, если только блок ударника не очень болтается в затворе, но это то, что он говорит. 6. Теперь салазки с направляющим стержнем в сборе можно поднять с рамы. ПРИМЕЧАНИЕ: Chim (очень знающий пользователь RFC и оружейник Buckmark) сообщил, что он видел несколько Buckmark с возвратной пружиной в сборе 2001 г., где расстояние между буфером и затвором ствола (задней частью ствола) настолько велико. туго, чтобы невозможно было снять узел возвратной пружины, не сняв предварительно ствол.Если это так на вашем Buckmark, см. Инструкции по снятию ствола.

Ствол и верхняя направляющая удалены (2001-настоящее время) Шаг 4 — Удерживайте слайд назад Шаг 5 — Удерживайте штангу плоскогубцами Шаги 6 и 7 — Отпустите скольжение, переместите слайд вперед со стойки рамы Шаг 8 — Снимите скользящую часть рамы Шаги 10 и 11 — Удерживайте буфер и сдвигайте, затем отпустите плоскогубцы




Снять правую ручку — ИЛИ — Снять неразъемную оборачивающую ручку URX

1.Выкрутите винт правой ручки (он только один) В моделях без UDX используется обычная отвертка с плоской головкой, размер винта составляет 8-32 x 5/16 дюйма в длину. Головка имеет ширину 0,26 дюйма и высоту 0,14 дюйма, вал с резьбой имеет длину 0,225 дюйма В моделях UDX используется шестигранный ключ на 3/32 дюйма, размер винта составляет 8-32 x 5/16 дюйма в длину. Головка имеет ширину 0,306 дюйма и высоту 0,088 дюйма, вал с резьбой имеет длину 0,225 дюйма Обратите внимание, что хотя резьбовая часть обоих винтов идентична, головка шестигранного винта короче и шире. Более короткая головка позволяет использовать более тонкий захват (без торчащей головки винта). Более широкая головка означает, что вам понадобится увеличенное отверстие с зенковкой в ​​рукоятке. 2. ТОЛЬКО для двухэлементных захватов: поднимите правую ручку прямо вверх с рамы Нередко ручки немного застревают на раме. Здесь может потребоваться умеренная сила. Пропустите шаги 3 и 4 (они предназначены только для цельных захватов). БОКОВОЕ ПРИМЕЧАНИЕ: На моей очень старой золотой Buckmark с разрезными рукоятками, которые встречаются спереди, рукоятки не отрываются, даже при умеренном усилии. Две половинки рукоятки были склеены спереди, возможно, склеены предыдущим владельцем, и чтобы их разъединить, нужно было очень сильно поддеть. Пожалуйста, не склеивайте их вместе. 3. ТОЛЬКО для цельных рукояток URX: удалите левый винт рукоятки (есть только один) Цельные захватные ручки обычно встречаются только на моделях URX Обратите внимание, что старые (начало 1990-х годов) деревянные ручки с запахом представляют собой две части, которые встречаются посередине спереди, хотя этот шов может быть трудно увидеть.Если они у вас есть, следуйте инструкциям для двухкомпонентных ручек. 4. ТОЛЬКО для цельных ручек URX: немного раздвиньте ручки с каждой стороны и потяните их вперед с рамы Вам нужно только подтянуть каждую сторону примерно на 1/4 дюйма, чтобы освободить штифт выталкивателя магазина в нижней части рукоятки Вы можете оторвать одну сторону от штифта и немного сдвинуть ее вперед, затем снять другую сторону со штифта, а затем потянуть все это вперед ПРИМЕЧАНИЕ. Когда вы это сделаете, детали будут падать с рамы.НЕ ПАНИКА! Только постарайтесь не потерять их. Т-образная пружина фиксатора магазина с правой стороны почти наверняка отвалится. С левой стороны, вероятно, упадет блок фиксатора открытия в сборе (он же рычаг ограничителя скольжения). Если вы будете очень агрессивны, защелка магазина может выпасть и с правой стороны. Идентификационную фотографию Т-образной пружины защелки магазина можно найти на следующем шаге. Идентификационную фотографию узла защелки стопора в открытом положении (также известного как рычаг затворной задержки) можно найти в собственном шаге. ВЫ МОЖЕТЕ ПОМОЧЬ СДЕЛАТЬ ЭТИ ИНСТРУКЦИИ ЛУЧШЕ: на самом деле у меня нет Buckmark с цельными захватывающими ручками. Если вы это сделаете и у вас есть предложения по улучшению инструкций по снятию цельных ручек или полезные фотографии, пожалуйста, дайте мне знать. (Я пользователь «rdas» на RimfireCentral.com, или вы можете написать мне по электронной почте на «ysutter» на yahoo dot com. Напишите что-нибудь о разборке Buckmark в теме.)

Зажимные винты — верх Винты зажимные боковые Правая сторона — ручка снята (Рама ручки UFX без предохранителя магнитного разъединителя) Правая сторона — ручка снята, маркировка (рамка ручки UDX)




Снять пружину защелки магазина
1. Снимите Т-образную пружину защелки магазина Просто снимите его; держалась только за рукоятку Да, он должен быть изогнутым / изогнутым	Пружина защелки магазина (B5152876)

Сейчас хорошее время, чтобы изучить, как работает спусковой механизм

1.ПРЕЖДЕ ЧЕМ ВЫНУТЬ СПУСКУ, прикрывайте курок большим пальцем, чтобы он не врезался в раму (обычно он попадает в ударник) Положите не стреляющий большой палец на верхнюю часть курка и будьте готовы к внезапной значительной силе Ничего страшного не произойдет, если несколько раз ударить молотком по раме, но не стоит делать это привычкой Основные действия: Вы тянете спусковой крючок назад, так что верх спускового крючка перемещается вперед, что тянет разъединитель вперед, который тянет верх шептала вперед, поэтому нижняя часть шептала движется назад, что освобождает курок.

Большой палец над курком до нажатия на спусковой крючок После нажатия на спусковой крючок

Снять разъединитель и пружину разъединителя

1. ТОЛЬКО на моделях с предохранителем отключения магазина: вставьте пустой магазин Это предотвращает опускание предохранителя отключения магазина на разъединитель. 2. Закройте заднюю часть разъединителя и V-образную пружину разъединителя большим пальцем или пальцем Предотвращает выпрыгивание или подбрасывание пружины разъединителя 3.Осторожно снимите разъединитель со штифта разъединителя спереди (см. Фото) Я обнаружил, что проще сначала снять его со спускового штифта с помощью отмычки. Если я сначала подниму задний конец разъединителя, он зацепится за штифт, и его будет трудно удалить. 4. ТОЛЬКО на моделях с предохранителем отключения магазина: отсоедините разъединитель от предохранительного троса отсоединения магазина Потяните переднюю часть разъединителя вниз к рукоятке, чтобы он вышел из крючка в верхней части страховочного троса отсоединения магазина 5.Снимите разъединитель с рамы 6. Извлеките V-образную пружину разъединителя Может быть полезно подтолкнуть его вперед и вверх пальцем, но он должен легко выскочить Имеются 2 пружинные части разъединителя. до 2005 г. — B5150452 2005-настоящее время — B5150027 Какая разница ??? ПРИМЕЧАНИЕ. На новой пружине разъединителя ножки находились на расстоянии 5/16 дюйма друг от друга.На старой пружине разъединителя они были на расстоянии около 1/4 дюйма. Не уверен, в этом ли разница между новой и старой пружиной, или это просто потому, что старая пружина сняла комплект. См. Фото. ПРИМЕЧАНИЕ: Осмотрите следы износа на разъединителе, пружине разъединителя и раме … сглаживание и смазка этих участков трения сгладят спусковой крючок ПРИМЕЧАНИЕ: Пружина разъединителя имеет высоту 5/8 дюйма, ширину около 0,0850 — 0,0865 дюйма (я измерил пару разных) и сделана из пружинной стали, равной 0.0160 дюймов (довольно близко к 1/64 дюйма). Этот закругленный конец хорошо подходит к стержню 7/64 дюйма, так что, если вы делали один из них, это хороший выбор оправки. Стержень 1/8 дюйма не совсем поместился там, но, вероятно, будет отлично работать с упражняться.

Снять разъединитель со штифта . Разъединитель (B5152703) Пружина разъединителя новая слева старая справа

Снять предохранитель разъединителя магазина (если есть)

1.Предварительные требования: Снимите правую рукоятку, Т-образную пружину защелки магазина и разъединитель и вставьте магазин, если вы еще этого не сделали (см. Подробные инструкции выше) Если вы просто пытаетесь снять предохранитель разъединителя магазина, вам не нужно снимать верхнюю направляющую, ствол или салазки. Предохранительный трос разъединителя магазина теперь закреплен только в нижней части рукоятки, где он входит в выталкиватель магазина. 2. Наклоните проволоку вверх, попеременно осторожно подтягивая и регулируя угол, пока она не выйдет наружу Нижняя часть проволоки войдет в отверстие сбоку выталкивателя магазина.Вы должны вытащить из этого отверстия волнистую часть внизу проволоки. Вам не нужно применять силу, чтобы вытащить этот кусок, просто нужно выровнять его. ПРИМЕЧАНИЕ: Предохранительный трос отключения магазина имеет диаметр 0,0465 «0,0475», вероятно, провод 21 калибра.

Расположение предохранительного разъединителя магазина Поднимите провод Предохранительный трос выключателя-магазина

Снимите защелку магазина (a.к.а. кнопка разблокировки магазина)

1. Не переворачивая раму, потянитесь вниз, нажмите и удерживайте кнопку освобождения магазина Магазин должен выбросить Защелка магазина (также известная как кнопка открытия магазина) должна теперь выступать из рамки с правой стороны 2. Извлеките магазин из пистолета (если вставлен ранее) 3. Вытяните защелку магазина из рамы прямо вверх БОКОВОЕ ПРИМЕЧАНИЕ: Защелка магазина на Gold Target 1992 года, по-видимому, была подпилита так, чтобы соответствовать верхней половине левой внутренней наклонной поверхности (см. Фото)

Добавить фото снятия защелки магазина Защелка магазина (B5152674) Регистрация защелки журнала

Снимите левую боковую ручку (на моделях с двухсекционной ручкой)

1.Переверните раму так, чтобы левая сторона смотрела вверх 2. Снимите левый винт ручки (он только один) 3. Сначала поднимите нижнюю часть рукоятки, затем вытяните рукоятку из-под рычага ограничителя скольжения и предохранительного рычага и снимите ее с рамы Теоретически сила не требуется, так как рукоятка удерживается на месте только этим одним винтом, но на практике рукоятки могут прилипнуть к раме, если с момента их последнего снятия прошло некоторое время. Если вы ударите блок защелки открытого стопора (он же рычаг скользящего стопора) при снятии ручки, и он выскочит, не паникуйте. Вы просто избавили себя от необходимости снимать его на следующем шаге. Поздравляю с вашей работоспособностью. Обратите внимание на положение фигур. В частности, если вы не потревожили рычаг затворной задержки, обратите внимание на то, что конец пружины защелки открывания стопора (V-образный провод, который вы можете видеть между двумя рычагами) имеет конец одной ноги согнутый вверх, а согнутый конец поднимается в отверстие в рычаге заслонки.

Левая сторона Добавьте фото левой стороны, помеченное как

Снимите рычаг ограничителя скольжения (фиксатор открытого положения в сборе)

1. Снимите рычаг ползунка с рамы Удерживается только левой ручкой БОКОВОЕ ПРИМЕЧАНИЕ. Держа его в руке, убедитесь, что большой палец надежно прикреплен к остальной части этого узла.Попробуйте пошевелить. Если он прикреплен неплотно, снимите его, удалите старый клей с обеих частей, удалите масло или смажьте обе части растворителем (например, медицинским спиртом) и снова прикрепите большой палец с помощью JB Weld. Это хорошее, постоянное исправление. Гораздо лучше потратить время на то, чтобы исправить это сейчас, чем потратить 15 минут на руки и колени, исследуя свинцовую пыль и гильзы на полу на стрельбище, ища кусок большого пальца, если он упадет во время стрельбы .

Блокировка стопора в открытом положении (B5152525)

Удерживать боевую пружину

Цель этого шага — предотвратить надавливание боевой пружины на молот во время последующих шагов.Это позволяет легко снимать шептало и курок, при этом детали не разлетаются, не застревают или не повреждаются. Не пропускай этот шаг. В раме с обеих сторон есть специальные отверстия, специально предназначенные для того, чтобы вы могли вставить пуансон (или аналог) для этой цели, блокируя таким образом боевую пружину и плунжер боевой пружины от перемещения или приложения силы вверх на молот. 1. Поднимите курок. Сделайте это, нажав на молоток как можно глубже большим пальцем. Это потребует некоторого усилия, так как вы сжимаете боевую пружину. Это должно подтолкнуть поршень боевой пружины вниз настолько, чтобы вы могли сделать следующий шаг. 2. Вставьте небольшой пуансон (или аналогичный) в отверстие фиксатора боевой пружины с левой стороны, над плунжером боевой пружины и в соответствующее отверстие справа. Оставь это там. Отверстие для фиксатора боевой пружины — это небольшое отверстие без резьбы сразу за вырезом предохранительного рычага и под ним. (См. Фото справа.) Более крупное резьбовое отверстие прямо под вырезом — это место для винта ручки. Вы должны обязательно воткнуть перфоратор насквозь, чтобы он не выскользнул. Если он выскользнет, ​​могут случиться неприятности. Не используйте пробойники 1/16 «, 3/32» или 1/8 «, если у вас только один набор пробойников. Для удаления шептеля вам понадобится пробойник 1/16″, 1/8 » пробойник для ударника и пробойник 3/32 дюйма для пружинного пальца шептала. Вы можете использовать запасной пробойник 3/32 дюйма (например, из вашего набора пробойников). Или гвоздь. Или большую скрепку, согнутую для этой цели.Или кусок жесткой проволоки. В идеале вы хотите использовать кусок металла самого большого диаметра, который вы можете полностью вставить на другую сторону (это зависит от вашего конкретного оружия … см. Примечание о длине звена молотка ниже). Не пытайтесь использовать зубочистку или деревянную шпажку; они недостаточно сильны. Боевая пружина сильная. 3. Нажмите на верхнюю часть шептала вперед, чтобы освободить курок. (Он НЕ должен хлопать вперед, потому что боевая пружина остается.) Обратите внимание, что для этого уровень безопасности должен находиться в нижнем / выключенном / пожарном положении. Это наиболее важно для ружей с длинными звеньями курка, поскольку в таких случаях может существовать некоторое остаточное давление от боевой пружины на курке. ПРИМЕЧАНИЕ ОТНОСИТЕЛЬНО ДЛИНЫ МОЛОТНОЙ ТЯГИ: Ваша способность вставить что-либо через отверстие фиксатора боевой пружины, над плунжером боевой пружины и в соответствующее отверстие на другой стороне зависит от длины вашего молоткового звена. Если у вас очень длинное звено молотка, вам вообще не нужно будет перетягивать курок, чтобы вставить пуансон; дыра уже будет очищена.Это раздражает, потому что тогда вы не снимаете все давление с боевой пружины на молот. В этом случае вам нужно использовать самый большой пуансон / гвоздь / все, что вы можете вставить в это отверстие. Если у вас очень короткое звено молотка, у вас будет противоположная проблема … вы максимально взвинтите курок и все равно не сможете вставить туда даже пуансон 1/16 дюйма. Золото 1992 года У Target было очень короткое звено молотка, так что у меня было много проблем с этим шагом. В итоге я использовал кусок проволоки, но даже тогда мне пришлось прижать кончик проволоки, чтобы вставить его туда.Вы видите крошечную полоску света в верхнем левом углу отверстия на картинке с оранжевой стрелкой? Перенаправление курка лишь немного увеличило зазор, так что это все, с чем мне пришлось поработать.

Отверстие для скрепки / дырокола находится внизу слева. Разница в длине звена молотка

Снять предохранительную пластину

1. Нажмите на предохранительный рычаг, если он еще не опущен. 2. Ударьте шепталом немного слева направо (пуансон 1/16 дюйма), чтобы освободить предохранительную пластину с защелкой Это ДОЛЖНО выполняться слева направо, поскольку левая сторона имеет уменьшенный диаметр (левая сторона — 1/16 дюйма, правая сторона — 3/32 дюйма ???) Используйте пуансон 1/16 дюйма или, еще лучше, прочный пуансон V-образной формы (называемый «сплошным пуансоном») с наконечником 1/16 дюйма. Чим говорит, что его можно долбить с левой стороны и заколоть с правой стороны, поэтому в первый раз может потребоваться некоторое усилие. 3. Поднимите передний конец стопорной пластины со штифта отбойного молотка Это может быть проще всего с помощью зубочистки или маленькой отвертки 4. Выдвиньте стопорную пластину вперед из-под предохранительного рычага и снимите ее

Немного сдвиньте штифт вправо. Защитная защелка (B5150484) Левая сторона Защитная пластина с защелкой, правая

Удалить шептало
1.Пробейте шептал до конца (пуансон 1/16 дюйма). 2. Шептало ослаблено. Убери это. Шептало может выскочить (от силы пружины шептала), но не должно далеко уходить. Если шептало упало в раму, вы можете просто перевернуть раму и выбросить ее. ПРИМЕЧАНИЕ: Нижняя часть шептала (см. Фотографии) подпилита, чтобы соответствовать молотку. В частности, осмотрите передний нижний край шептала, потому что это часть, которая удерживает курок и скользит по курку, когда вы нажимаете на спусковой крючок.Если вы попытаетесь сгладить эту область, чтобы сгладить или облегчить нажатие на спусковой крючок, будьте ОЧЕНЬ осторожны, вы вообще не хотите изменять форму, угол или геометрию кромки. ПРИМЕЧАНИЕ ПО ОЧИСТКЕ: внутреннюю часть шептеля можно очистить ватной палочкой, с которой удалена большая часть хлопка БОКОВОЕ ПРИМЕЧАНИЕ: Следы износа вдоль передней части шептала появляются от того места, где оно трется о молоток, когда курок движется вверх (чтобы ударить по ударнику), а затем обратно вниз (при повторном взводе затвора).Шептало вдавливается в молот пружиной шептала.	Запорный штифт (B5152486) Sear (B5152485) Назад Слепая сторона	Sear Bottom Sear Front

Снять молоток
1. Выбейте ударный штифт справа налево (пуансон 1/8 дюйма) Это ДОЛЖНО выполняться справа налево, потому что пружина фиксатора открытия стопора действует как удерживающий зажим с левой стороны. V-образная пружина фиксатора открывания стопора захватывает ударный штифт в каннелюре (канавке) рядом с левым концом ударного штифта. ДОПОЛНИТЕЛЬНО: Вы можете оставить пружину на штифте или достаточно легко оттолкнуть пружину. ПРИМЕЧАНИЕ. Размер проволоки пружины стопорной защелки составляет 0,0235–0,0240 дюйма (вероятно, музыкальный провод 10 калибра). 2. Молоток (со звеном молотка и пальцем звена молотка) теперь свободно закреплен в раме, и его можно вытащить или выгрузить Отметьте, свободно и плавно ли звено перемещается внутри молота. Если нет, вытолкните штифт звена молотка (пуансон 3/32 дюйма), чтобы узнать, почему, а также очистить и смазать его. В противном случае вы можете оставить молот и звено молотка соединенными. ПРИМЕЧАНИЕ: Обратите внимание на то, что молоток был опилен сверху, снизу и внутри щели / выреза в задней части Опиловка над щелью позволяет шепталу откидываться назад достаточно далеко, чтобы «поймать» курок. (См. Фото) Опиловка под зазором определяет степень перекрытия шептала и курка Запил внутри щели внизу — это место, где шептало удерживает курок, когда курок взведен, и скользит по курку, когда вы нажимаете на спусковой крючок.Если вы побиваете камнями эту область, чтобы сгладить или облегчить спусковой крючок, будьте ОЧЕНЬ осторожны, вы не хотите изменять форму, угол или геометрию кромки ПРИМЕЧАНИЕ: Износ ниже зазора вдоль закругленной нижней части спины — это место, где шептало трется о молоток при циклическом перемещении ползуна. Нижняя часть шептала толкается вперед пружиной шептала. На шептало НЕ воздействует спусковой крючок, потому что скользящий затвор толкает разъединитель вниз и от шептала, отсоединяя шептало от спускового крючка. ПРИМЕЧАНИЕ: Пятно износа на верхней передней части курка — это место, где он контактирует с бойком. ДОПОЛНИТЕЛЬНО: Чтобы отделить молот от звена, выбейте штифт звена молотка (пуансон 3/32 дюйма) ПРИМЕЧАНИЕ ПО ОЧИСТКЕ: Внутри, где проходит штифт молотка, можно очистить ватной палочкой, с которой была удалена большая часть хлопка БОКОВОЕ ПРИМЕЧАНИЕ: Звенья молотка на разных Buckmark могут значительно различаться по длине. Это хорошо обсуждается в ветке RFC 962609, сообщения 11-15.Звено молотка у Gold Target 1992 года было очень коротким. Это может объяснить невозможность перезарядки курка, чтобы толкнуть боевую пружину вниз настолько, чтобы вставить небольшой пуансон в отверстие фиксатора боевой пружины. БОКОВОЕ ПРИМЕЧАНИЕ: Звено молота на Gold Target 1992 года имело значительный износ, как и штифт молота.	Вырубной молоток Молоток наполовину выведен Молоток (B5152466) Пружина стопора открытия стопора (B5150497) Молоток (B5152465) Звено молотка (B5152467) Штифт звена молотка (B5150468)	Ориентация Hammer-Sear со взведенным курком Молотковые поля На стыке курка и шептала Молоток, вид сверху (блестящее пятно в месте удара бойка) Разница в длине звена молотка

Снимите блок предохранительного рычага

1.Теперь предохранительный рычаг свободно закреплен в раме, поэтому поверните его примерно на 90 градусов против часовой стрелки и поднимите (усилие не требуется) На большинстве Buckmark вам нужно повернуть предохранительный рычаг против часовой стрелки примерно на 90 градусов, чтобы совместить деталь с отверстием необычной формы в раме, чтобы вы могли легко поднять предохранительный рычаг (не требуется никакого усилия). Золотая мишень 1992 года имела большое круглое отверстие, поэтому вращение не требовалось; он просто поднимался прямо вверх и наружу. ПРИМЕЧАНИЕ. Износ частичного купола с внутренней стороны происходит там, где он трется о пластину с защелкой. Износ передней поверхности язычка с внутренней стороны — это место касания пружины шептала при срабатывании предохранителя. Этот выступ должен очень плотно прилегать к шепталу с очень малым допуском, чтобы предохранительный механизм работал правильно. БОКОВАЯ ЗАМЕТКА: На Gold Target 1992 года она, кажется, была подшита на внутренней / правой стороне внутренней вкладки, но я не уверен, почему. Может быть, чтобы он не касался передней ножки пружины шептала?

Блок безопасности с упором для большого пальца (B5152523)

Снять штифт пружины шептала и пружину шептала

1.Обратите внимание на расположение задней ножки пружины шептала перед снятием Расположение этой ножки зависит от модели. В большинстве моделей Buckmark задняя ножка пружины шептала входит в выемку в раме. На Buckmark с регулировочным винтом пружины шептана кончик задней ножки лежит внутри выдолбленного нижнего конца винта (только модели Target и Silhouette) Передняя ножка пружины шептала входит в V-образную выемку в задней части пружины шептала на всех моделях. 2. Вытащите штифт пружины шептала (в любом направлении) (пуансон 3/32 дюйма) Должен легко выталкиваться. Этот штифт обычно удерживается ручками. 3. Снимите пружину шептала с рамы Может потребоваться перевернуть раму вверх дном или захватить ее плоскогубцами ПРИМЕЧАНИЕ: Пружинный штифт шептала представляет собой простой штифт, поэтому его легко отличить от шептеля (уменьшенный диаметр на левом конце) и от штифта ударника (каннелюра на левом конце).Однако он очень похож на спусковой штифт, поэтому будьте осторожны, чтобы отслеживать их, если у вас есть оба этих штифта одновременно. ПРИМЕЧАНИЕ: Регулируемый размер проволоки пружины шептала составляет около 0,0335 дюйма, 0,0345 дюйма или 0,0350 дюйма (я измерил несколько), вероятно, музыкальный провод 14 калибра (0,033 дюйма) или 15 калибра (0,035 дюйма). Обычный размер проволоки пружины шептала составляет около Диаметр 0,0360–0,0365 дюйма, то есть музыкальный провод калибра от 15 (0,035 дюйма) до 16 калибра (0,037 дюйма).

Добавить фото пружины шептала (разные версии) Штифт Sear Spring (B5152488)

Снять плунжер боевой пружины и боевую пружину

ВНИМАНИЕ: Этот шаг умеренно опасен, потому что главная пружина сильная.Крепко держите пуансон большего размера. В этом шаге нет необходимости, если вы не хотите осмотреть, очистить или заменить боевую пружину или ее плунжер. 1. Используйте большой пуансон (1/8 дюйма или около того), чтобы надавить на плунжер главной пружины с достаточной силой, чтобы ослабить давление на удерживающий пуансон «Удерживающий пуансон» — это пуансон (или аналогичный элемент), который вы вставляете через отверстия фиксатора боевой пружины на несколько шагов назад. 2.Не ослабляя давления на больший пуансон, вытащите удерживающий пуансон 3. Медленно позвольте боевой пружине подтолкнуть больший пуансон вверх, пока не будет снято все давление. ВНИМАНИЕ: Боевая пружина сильная. (Не выколачивай глаз, малыш.) Величина движения здесь небольшая, менее 1/2 дюйма. 4. Переверните раму вверх дном, и боевая пружина и ее плунжер должны выпасть. ПРИМЕЧАНИЕ: Боевая пружина имеет диаметр проволоки 0,0500–0,0510 дюйма, вероятно, музыкальный провод 23 калибра.

Надавите на плунжер с пуансоном, чтобы можно было удалить удерживающий пуансон Пружина (B5152478) Плунжер боевой пружины (B5152580)

КОНЕЦ ПОСЛЕДОВАТЕЛЬНОСТИ ГЛАВНОЙ РАЗБОРКИ — НАЧАЛО ГЛАВНОЙ ПОСЛЕДОВАТЕЛЬНОСТИ ПЕРЕСБОРКИ

ПРИМЕЧАНИЯ ПО СБОРКЕ:

Установка Sear

обратите внимание, что кончик левой ножки шептала (ножки обращены назад) был обработан на заводе так, чтобы точно соответствовать предохранительному рычагу


при установке нового шептала вы должны убедиться, что предохранительный рычаг может перемещаться вверх, чтобы заблокировать шептало (в противном случае вам нужно отпилить этот наконечник больше)


и что шептало не может двигаться назад (отпускание курка), когда предохранительный рычаг поднят (если это так, вы подали слишком много, и вам нужно купить новое шептало и начать все сначала)


Установка Sear Spring

Длинная нога всегда направлена ​​к передней части пистолета (приклад или в перевернутом состоянии)

длинная ножка помещается в V-образный вырез между ножками шептала

сделать АБСОЛЮТНО УБЕДИТЕСЬ, что он не находится слева или справа от шептала, это вызывает все виды отказов


Короткая ножка всегда направлена ​​к задней части пистолета (приклад или в перевернутом состоянии)

Короткая ножка с дополнительным изгибом вверх для регулируемых спусковых крючков (для установки в конец регулировочного винта пружины шептала на задней части рамы)

Для нерегулируемых триггеров короткая ножка подходит ??? (V-образная выемка в раме, может быть ???)


Выполняя Heggis Flip, вы НЕ переворачиваете пружину спереди назад, вы переворачиваете пружину сверху вниз.

В стандартной комплектации ножки пружины вверху


В перевернутом положении ножки пружины находятся внизу


Если вы перевернете его так, чтобы длинная нога находилась сзади, а короткая — впереди, у вас возникнут проблемы (возможно, проблемы сброса срабатывания триггера)


установите пружину перед тем, как вставить шептало. Затем установите шептало. прикладывая давление к пружине шепталом. OMG, что это был за кусок пирога!

Все видео, которые я видел на YouTube, говорят, что нужно установить шептало до пружины шептала.Я был в своем уме и, штопал, чуть не прогнулся, чтобы отнести пистолет оружейнику, чтобы сделать это. Я попробовал это предложение, и это заняло менее трех минут.

Пост от Dimeman:

Я вставил молоток и роликовый штифт — повернул предохранительную защелку на место и протолкнул роликовый штифт, затем вставил пружину шептала и штифт на место. Затем я медленно потянул пуансон, удерживающий плунжер основной пружины, пока звено молота было на месте. После этого шептало вошло, толкнув его вниз и покачивая валиком, чтобы он прошел.Это заняло несколько минут, и это было легко.

POST от varmithunter67:

Я открыл для себя этот трюк (технику?) Около года назад, когда работал над своим Challenger II. Единственный шаг, который требует небольшого покачивания, — это установка кончика порта шептала в маленькое отверстие в предохранительной пластине. На C-II я использую небольшой кусок соломки, например палочку для коктейля, чтобы скользить по возвратной пружине, чтобы она не прыгала повсюду. Как только пружина окажется на месте, активируйте фиксирующую защелку, чтобы удерживать слайд на месте, а затем используйте небольшое лезвие, чтобы разрезать соломинку и удалить ее.Это работает практически в любое время, когда у вас непокорная пружина. Последняя мысль о C-II. Небольшой шестигранный ключ, пробойник и т. Д. Необходимо вставить в отверстие, где расположена пружина ударника, чтобы заблокировать курок во взведенном положении.

Вставить пружину шептала на BM еще проще, но вам все равно нужно убедиться, что маленький кончик пружины шептала вставлен в задвижку / предохранительную защелку. Если штифт не находится заподлицо с правой стороны, разъединитель будет зажат и не вернется в исходное положение.

Описывает метод снятия / установки пружины шептала


POST от david_root2000

Ставлю курок (с зажатой пружиной), пружину шептала, потом шептало. У меня это сработало.

После того, как вы удалите пружину, возьмите небольшую застежку-молнию и закрепите ее вокруг витков пружины, когда вы опускаете пружину обратно в раму (петля спереди назад вокруг витков, так что при удерживании пружины в петлеобразной застежке , пружина располагается так, как она будет в раме, ножки должны быть обращены вперед и назад).Не нужно «застегивать» стяжку, просто держите ее за оба конца так, чтобы она удерживала витки пружины. Опустите пружину в раму и не беспокойтесь о том, куда пойдут ножки, пока она не окажется в раме. Затем с пружиной вниз в раме, а передние и задние ножки, как правило, обращены вперед и назад, чтобы они зацепились внутри рамы (пока не нужно их точно позиционировать), потяните пружину с помощью стяжки-молнии — она ​​поднимется в нужное положение для булавки легко, затем, как только булавка вошла, просто вытяните стяжку-молнию за один конец.Для меня это был самый простой способ — примерно в миллиард раз — вставить пружину обратно. После того, как пружина будет закреплена на месте, нажмите / поместите переднюю и заднюю ножки с помощью крошечной отвертки, как указано выше.

Sear Spring фотографий:

Установите защелку стопора в открытом положении (также известную как рычаг ползунка)

убедитесь, что пружина захватывается отверстием в фиксаторе открытого стопора (он же рычаг скользящего стопора)


Установите левую ручку (на моделях с двухкомпонентными ручками)

задвинуть верх под двумя рычагами


убедитесь, что рукоятка находится на одном уровне с рамкой со всех сторон


винт в захватном винте


Установить защелку магазина

Переверните раму


опустить защелку магазина в отверстие за спусковым крючком


Установите предохранительный трос разъединителя магазина (на моделях, у которых он есть)

Вставить магазин


это сжимает пружину выталкивателя магазина и толкает выталкиватель магазина вверх


Вставьте нижнюю часть провода в отверстие выталкивателя


Провод должен просто упасть на место в вырезе рамы


Установить пружину V-образного разъединителя

Ножки этой пружины такие же, поэтому она идет в любом направлении


Вставьте самую переднюю ногу в вырез рамы


Положите палец на заднюю ногу и проведите им вперед и вниз, пока он не упадет в вырез рамы


Установить разъединитель

Поднимите страховочный трос разъединителя магазина и зацепите его за разъединитель

У некоторых разъединителей есть небольшой вырез в верхней части, где проходит предохранительный трос разъединителя магазина, а у некоторых нет


Поместите заднюю часть разъединителя на примерное место так, чтобы выступ, направленный вниз, прилегал к пружине разъединителя


Для этого вам нужно наклонить нижнюю часть разъединителя вниз.


Верх не опускается, потому что он на шептале


Слегка надавливая вниз, толкайте разъединитель вперед, пока отверстие в передней части разъединителя не окажется над штифтом разъединителя


На этом этапе задняя часть разъединителя должна быть выровнена так, чтобы шептало находилось ниже выемки на разъединителе


Когда вы нажимаете разъединитель на штифт разъединителя, он должен просто встать на место


Убедитесь, что пружина разъединителя находится заподлицо с рамой (возможно, она выскочила при установке разъединителя)


Установить Т-образную пружину защелки магазина

Этот кусок изогнутый / изогнутый; правильная ориентация — середина изогнута по направлению к рукоятке


Вставьте широкую верхнюю часть буквы Т в соответствующий вырез на раме


Маленький конец должен касаться защелки магазина.

Эта пружина удерживает кнопку разблокировки магазина нажатой влево.


Установить правую ручку

один винт


, прежде чем затягивать этот винт, убедитесь, что ручка находится заподлицо со ВСЕХ сторон


на внутренней поверхности рукояток есть вырезы, которые должны быть расположены над определенными частями


штифт разъединителя имеет вырез


на моделях, отличных от UDX, стопорный штифт выталкивателя магазина выступает из рамы и имеет вырезы (слева и справа)


на моделях UDX стопорный штифт выталкивателя магазина не выступает, но в задней части рукоятки имеется дополнительный роликовый штифт, который выступает.

для этого штифта есть вырез, и он должен находиться над штифтом, иначе ручки не будут заходить заподлицо.

Я считаю, что UDX отличается, потому что стопорный штифт выталкивателя магазина контактирует с предохранительным тросом разъединителя магазина на моделях UDX


Модели

UDX отличаются тем, что в них выточены канавки для пальцев в самой рукоятке, что ограничивает доступное пространство для штифта


Установить ползун

с 2001 г. по настоящее время


установить блок ударника в затвор


он просто падает в

поставить буфер на конец стержня направляющей отдачи


толкнуть вперед против возвратной пружины


наденьте BMT (или плоскогубцы) на открытый конец стержня


поместите слайд на раму


отодвинуть затвор назад, пока амортизатор отдачи не окажется напротив стойки рамы


сдвиньте ползун немного дальше (чтобы уменьшить давление на BMT / плоскогубцы)


снимите BMT или плоскогубцы со стержня


медленно дать слайду продвинуться вперед


Установить ствол и верхнюю направляющую

Нанесите медную противозадирную пасту на винт цилиндра, чтобы ее было легче вытащить в следующий раз

Зафиксируйте задвижку, чтобы она не всплыла, когда вы это сделаете


поворот корпуса + верхняя направляющая на место

примените какой-либо фиксатор резьбы к винту задней верхней направляющей.

удалите масло или смазку с обоих винта и с первой резьбы.

Блокираторы резьбы

не помогут, если на винте или резьбе есть масло; они должны касаться металла


, если вы хотите использовать Purple Loctite 222, полностью очистите винт (включая любой старый фиксатор резьбы)


, если вы хотите использовать Vibratite VC-3 вместо фиолетового локтита, просто обратите внимание, что вам нужно положить его на винт, затем подождите 30 минут, затем вставьте винт


, но не затягивайте полностью винт задней верхней направляющей

нанесите медную противозадирную пасту на винт цилиндра


, но не затягивайте полностью цилиндрический винт


затяните винт задней верхней направляющей с усилием 15 дюймов-фунтов


затяните цилиндрический винт с усилием 25 дюймов-фунтов


крутящий момент цилиндрического винта должен составлять 25 дюймов-фунтов (НЕ фут -lbs)

Я также читал все, от 20 дюймов до 50 дюймов

Имейте в виду, что рама алюминиевая, так что не сходите с ума по ней

POST BY NOLAN: Для повторной сборки плотно Сначала затяните задний винт с крутящим моментом 15 дюймов на фунт, затем затяните цилиндрический винт до момента 25 дюймов на фунт.Затягивание винтов в таком порядке создает небольшую боковую нагрузку на задний винт, что помогает предотвратить его ослабление.

Установка верхней направляющей

Винт задней направляющей


Убедитесь, что на этом винте нет масла или смазки. На этом этапе он должен быть чистым и сухим.

Установите зубчатую стопорную шайбу обратно на винт


Установите какой-нибудь фиксатор резьбы на резьбу винта


Loctite предлагает Purple Loctite 222 — низкая прочность для таких маленьких винтов


Некоторые люди используют Blue Loctite 242 — средней прочности

Некоторые предлагают использовать вибратит вместо локтита

При повторной сборке прочтите, что предлагаемый крутящий момент составляет 15 дюйм-фунт (НЕ фут-фунт)

Та же резьба содержит источники для шайбы с потайной головкой с внешним зубом (размер # 8 ???)


КОНЕЦ ПОСЛЕДОВАТЕЛЬНОСТИ ОСНОВНОЙ ПОВТОРНОЙ СБОРКИ — НАЧАЛО ПОДСИСТЕМЫ

Снятие и установка спускового крючка

ПОРЯДОК СНЯТИЯ 1.Снимите правую боковую ручку (или цельные ручки URX) 2. Снимите Т-образную пружину защелки магазина (иначе она выпадет) 3. Сделайте снимок, чтобы запечатлеть, как передняя часть разъединителя сидит на штифте разъединителя 4. Снимите разъединитель . 5. Снимите пружину разъединителя (иначе она выпадет) 6. Снимите страховочный трос разъединителя магазина, если он есть у вашего Buckmark (просто так, чтобы он не мешал). 7.Снимите защелку магазина (иначе он выпадет) 8. Переверните пистолет так, чтобы левая сторона была вверху 9. Снимите левую ручку 10. Выведите штифт разъединителя слева направо (внутри верхнего отверстия над спусковым крючком) (пуансон 3/32 дюйма) Обратите внимание, что сам штифт не заполняет отверстие на левой стороне рамы На левой стороне рамы отверстие предназначено только для того, чтобы можно было ударить этот штифт и выбить его 11.Выведите штифт спускового механизма слева направо (больший, длинный, нижний штифт над спусковым крючком) (пуансон 1/8 дюйма) Понятия не имею, почему эта деталь называется «Штифт защелки магазина / спускового крючка» … она не имеет ничего общего с защелкой магазина на этом пистолете 12. Теперь спусковой крючок ослаблен, и его можно потянуть вниз и повернуть, чтобы освободить его от рамки УКАЗАНИЯ НА ПОЛКЕ ТРИГГЕРА: Часть спускового крючка, которая выступает перед отверстием для спускового штифта, называется «полкой». Толщина полки определяет, насколько далеко спусковой крючок может поворачиваться на спусковом штифте Спусковой крючок может вращаться только до тех пор, пока верх полки не коснется рамки (в верхней части зоны спусковой скобы) Некоторым триггерам послепродажного обслуживания требуется подпилить верхнюю часть полки, чтобы спусковой крючок мог повернуться достаточно для сброса УКАЗАНИЯ К ВИНТАМ ПРЕВЫШЕНИЯ ПЕРЕХОДА ТРИГГЕРА: Винт ограничения перебега спускового крючка составляет 5-40 x 7/32 дюйма в длину Назначение винта ограничения превышения хода спускового крючка — предотвратить дальнейшее движение спускового крючка (и вашего пальца) после того, как спусковой крючок был отведен назад достаточно далеко, чтобы выстрелить из пистолета, поскольку любое избыточное движение в это время приводит к неточности. Чтобы отрегулировать его, ввинчивайте его до тех пор, пока пистолет не перестанет стрелять, затем немного поверните его назад (насколько ???), чтобы пистолет выстрелил, но спусковой крючок после этого момента будет очень мало двигаться. Теперь вам нужно начать отсчет … выверните винт на несколько полных оборотов, убедившись, что вы посчитали, сколько вы сделаете. Затем нанесите на резьбу немного пурпурного локтита 222 и вставьте винт туда, где он был раньше. Обратите внимание, что при использовании запасного винта вам, возможно, придется подпилить заднюю часть винта (там, где он контактирует с рамкой), чтобы винт был отрегулирован правильно И не выступал за поверхность спускового крючка (туда, где проходит ваш палец).Было бы неприятно, если бы он торчал спереди. НЕ просто отпиливайте ту часть винта, которая выступает вперед, потому что тогда вы снимаете головку, и вы больше никогда не сможете ее отрегулировать. Вам нужно припилить заднюю часть этого винта в виде грубого конуса, чтобы он хорошо контактировал с рамой ??? ЭТАП УСТАНОВКИ Лучший способ выровнять ??? Частично нажмите на спусковой штифт, а затем удерживайте спусковой крючок, пока продолжайте движение до конца ??? Вбейте спусковой штифт (направление имеет значение ???) (пуансон 1/8 дюйма)… должен быть заподлицо с обеих сторон Забейте штифт разъединителя (в каком направлении ???) (пуансон 3/32 дюйма) Важно точное расположение этого штифта слева направо слишком далеко влево, и он войдет в отверстие рамы и не даст спусковому крючку вообще двигаться, или разъединитель выскользнет из него слишком далеко вправо, и он будет затягиваться внутри правой ручки именно поэтому вы сделали фотографию, показывающую, как разъединитель сидит на штифте разъединителя… обратитесь к нему сейчас При установке нового или другого курка могут возникнуть проблемы с посадкой штифта разъединителя. Одним из решений является заклепка спускового крючка вокруг отверстия разъединителя с помощью полого пуансона, чтобы сделать отверстие фактически меньшего размера.

Добавить фото: Удаление пальца разъединителя Добавить фото: Удаление пальца пускового механизма Пусковой механизм, регулируемый (B5152898) Тигра, вид сбоку Винт ограничения спускового механизма (B5152897) Штифт разъединителя (B5152705) Спусковой штифт (B5150475)

Снятие и установка ствола

Предварительные требования Если вы хотите, чтобы ствол был отделен от верхней направляющей, вы можете сначала полностью снять верхнюю направляющую. Разборка Затем, при желании, открутите винты направляющей, чтобы отделить направляющую от ствола Для половинок направляющих: 1 винт направляющей соединяет направляющую с цилиндром Для полных направляющих, 2 винта направляющих (средний и передний) соединяют направляющую с цилиндром Затем при желании снимаем мушку со ствола Повторная сборка Установите мушку и / или планку на ствол, если ранее были разобраны. См. Инструкции по установке верхней направляющей и ствола вместе При повторной сборке я прочитал, что крутящий момент винта цилиндра должен составлять 25 дюйм-фунт (НЕ фут-фунт). Я также читал все от 20 дюймов до 50 дюймов на фунтах Имейте в виду, что рама алюминиевая, так что не сходите с ума по ней Нанесите на нее медную противозадирную пасту, чтобы в следующий раз ее было легче достать

Ствол, 5.5 дюймов, поле / цель, синий (B5152803)

Разборка возвратной пружины в сборе — до 2001 г.

Предварительные требования Снять верхнюю направляющую Снять блок отдачи Плоскогубцы Информация «Сборка» состоит из 4 частей: стержня, пружины, направляющей и c-образной скобы. 1.Стержень — диаметр 7/64 дюйма и длина 3 7/16 дюйма (диаметр канавки составляет около 3/32 дюйма) 2. Пружина — около 4 3/4 дюйма в свободном состоянии (размер провода 0,0240–0,0245 дюйма, вероятно, музыкальный провод 10 калибра) 3. Направляющая — Направляющая представляет собой черный пластиковый элемент в форме надгробия спереди 4. C-образный зажим — C-образный зажим представляет собой крошечный кусок металла c-образной формы, который входит в паз стержня рядом с задней частью и удерживает задний конец пружины Я читал, что вам следует планировать замену возвратной пружины каждые 5 000–10 000 выстрелов из-за износа. C-Clip технически представляет собой «внешнее стопорное кольцо в форме полумесяца», также называемое «зажимами ротора» Внутренний диаметр 7/64 дюйма (0,1,06) Наружный диаметр 5/32 дюйма (измеренный 0,1545 дюйма) Толщина 1/64 дюйма (0,017 дюйма) Диаметр штанги 7/64 дюйма (измеренный 0,1060 дюйма) Диаметр канавки штока составляет около 3/32 дюйма (мои губки суппорта слишком велики, чтобы поместиться в канавке) Старые выглядят как простая сталь Новые стали с цинково-желтым покрытием для коррозионной стойкости Самые близкие из них, которые мне удалось найти, — от G.L. Huyett, деталь № C-012-ZD / B Разборка Поместите сборку вертикально на стол так, чтобы передняя часть / направляющая была вниз, а задняя часть / конец с зажимом вверх Одной рукой потяните пружину вниз от c-образной скобы и удерживайте ее (также удерживайте стержень этими пальцами) С помощью острогубцев снимите скобу со стержня Осторожно сбросить давление на пружине Снимите пружину со штока Снимите направляющую со стержня Повторная сборка Наденьте направляющую на стержень стороной с большим отверстием к задней части в это отверстие входит возвратная пружина Наденьте пружину на шток Возьмитесь за заднюю часть c-образной скобы с помощью плоскогубцев (только на кончике плоскогубцев) Поместите передний конец / направляющую на стол Сожмите пружину пальцами, обнажив часть штока, и удерживайте ее в сжатом состоянии С помощью плоскогубцев протяните С-образный зажим вокруг стержня в канавке рядом с задним концом стержня Если это помогает, прислоните выступающую часть стержня к блоку и удерживайте ее там Медленно ослабьте давление на пружину и положите руку на конец, когда будете делать Это предохраняет пружину и c-образную скобу от разлета, если вы не надели c-образную скобу полностью

Направляющая возвратной пружины (B5152684) Снятие С-образного зажима C-образная скоба (B5152681) (старая, новая с завода, E-clip 3/32 «) Направляющий стержень возвратной пружины (B5152683) Возвратная пружина (B5150481) старая сверху, новая снизу (с указанием возраста пружины) Направляющая возвратной пружины (B5152682)

Экстрактор — снятие и установка
Предварительные требования Предварительная разборка не требуется.Можно сделать на весь пистолет. Хотя может быть проще, если вы сначала удалите слайд. Металлический зубочиститель с острым концом — Здесь очень и очень полезно. Делрин / пластик недостаточно прочны. Плоскогубцы Информация Обратите внимание, что кончик экстрактора должен быть острым, но не плоским / квадратным. Низ края должен быть закругленным. Основная причина замены экстрактора заключается в том, что кончик когтя откололся или весь экстрактор полностью утерян. Вытяжные устройства для вторичного рынка доступны от ??? Иногда люди меняют экстрактор, думая, что это поможет решить проблему, когда гильза не извлекается из патронника после выстрела. Помните, однако, что Buckmark работает по принципу обратного выброса, так что на самом деле сила расширяющихся газов от капсюля и пороха выталкивает гильзу из патронника (с такой силой, что гильза сильно толкает ползун достаточно для цикла слайда).Если гильза не выходит из патронника, это, скорее всего, из-за грязной камеры или из-за того, что патронник был настолько сильно истерзан слишком длинным ударником, что это мешает надежному уходу гильзы. Проверьте эти вещи перед заменой экстрактора. Так в чем же тогда цель эксатрактора? Для удержания / управления гильзой до выброса, для обеспечения возможности ручного извлечения (при разгрузке пушки путем поворота затвора) и для обеспечения точки поворота для выброса. Снятие экстрактора, плунжера экстрактора и пружины плунжера экстрактора Положите пистолет или затвор правой стороной вверх Зажмите кончик металлического зубочистителя между экстрактором и поршнем плунжер прижимается к экстрактору пружиной, поэтому плунжер должен двигаться назад Вытяните плунжер с помощью резца на достаточное расстояние, чтобы открыть весь экстрактор Возьмитесь за переднюю часть экстрактора плоскогубцами и поднимите экстрактор вертикально вверх и наружу Плунжер с резцом пока не отпускать Закройте отверстие в передней части ползуна пальцем, ЗАТЕМ осторожно переместите отмычку к отверстию, ослабив давление на пружину в противном случае поршень полетит быстро и далеко (и он крошечный, поэтому его легко потерять) Если пружина просто не выпадает, когда вы наклоняете ползун, используйте резец, чтобы осторожно вытащить пружину из ползуна Повторная сборка экстрактора, плунжера экстрактора и пружины плунжера экстрактора Удерживайте затвор или пистолет передней частью вверх Опустите пружину толкателя экстрактора в канавку экстрактора Удерживайте поршень так, чтобы плоская часть была обращена внутрь затвора (левая сторона пистолета / затвора) Вставьте поршень в паз экстрактора Теперь поместите затвор или пистолет на стол лицевой стороной вверх Удерживайте экстрактор в одной руке так, чтобы закругленный конец был обращен вперед, а кончик когтя был обращен внутрь направляющей (в настоящее время вниз по направлению к столу) Положите палец другой руки на выемку экстрактора Вставьте экстрактор в выемку для экстрактора, а также надавите пальцем вниз, закрывая канавку Экстрактор встанет на место Пробное движение экстрактора… он должен легко выдвигаться из камеры, а пружина должна защелкнуться на месте (см. фото)	Передняя часть экстрактора с изображением кончика когтя Вставьте наконечник резца между съемником и плунжером Оттяните поршень, чтобы открыть съемник Экстрактор	Экстрактор (B5150454) Плунжер экстрактора (B5150455 — «Модели с пружиной экстрактора»?) Пружина экстрактора (B5150456) Движение экстрактора

Снятие бойка и пружины бойка до 2001 г.

Весна вроде в порядке


Задняя часть бойка немного протерта


может быть без буфера


возможно от использования (получает удар молотком)


может вызывать легкие удары, потому что это сделало ударник примерно на 0.5mm короче


Выбейте стопорный штифт бойка (в любом случае нормально) (пробойник 1/16 дюйма)


будьте осторожны при извлечении пуансона, так как пружина ударника давит на ударник


Ударник просто вынимается


Пружина ударника находилась в странном положении, выглядела застрявшей, изогнута вверх


ПРИМЕЧАНИЕ. Старый фиксатор ударника (B5152658) представляет собой роликовый штифт длиной около 9/16 дюйма


Новый стопорный штифт бойка (B5150004) представляет собой сплошной штифт длиной около 1/2 дюйма (немного короче)

провод пружины бойка старого образца равен 0.Диаметр 0130 дюймов, вероятно музыкальный провод 4 калибра


Установка ударника до 2001 г.

установите штифт ролика фиксатора привода в ползун до тех пор, пока он не войдет заподлицо с внутренней стороной паза бойка


помогает получить пробойник для роликового штифта (полый наконечник, огибающий роликовый штифт) для этого


поместите ползун в тиски вверх, чтобы он не мог перемещаться из стороны в сторону


, если у вас нет тисков, можно положить слайд на стол и положить тонкий и тяжелый предмет, например, доску, на стол рядом с слайдом, чтобы противодействовать боковому перемещению слайда, когда вы начинаете молотить. снова на скалке через минуту


поместите переднюю часть пружины ударника в прорезь скольжения


поместите ударник поверх пружины и толкайте его вперед и вниз, пока он не войдет в паз, при этом пружина находится под ударником


возьмите небольшой перфоратор (1/16 дюйма?) И проденьте его через другую сторону ползуна

протолкните ударник вперед так, чтобы отверстие в корпусе ударника совместилось с маленьким пуансоном


вдвиньте пуансон дальше так, чтобы боек держался вперед


Назначение этого пуансона — совместить отверстие в корпусе бойка с фиксирующим роликовым пальцем


, удерживая небольшой пуансон, осторожно постучите по роликовому штифту фиксатора бойка с помощью небольшого молотка


он должен вытолкнуть маленький перфоратор, как в





Снятие ударника 2001-настоящее время

ЕЩЕ НЕ СДЕЛАНО


Извлеките выталкиватель магазина, пружину выталкивателя магазина и стопорный штифт выталкивателя магазина (B5150514, также известный как зажимной штифт на схеме Браунелла)

Извлечение стопорного штифта выталкивателя магазина (пробойник для роликов 1/8 «)


При извлечении пуансона держите палец над выталкивателем магазина, чтобы он не летел


Извлечь выталкиватель магазина


Рама наклона и пружина должны выпасть


ПРИМЕЧАНИЕ: Выталкиватель магазина и пружина отличаются для рамы «Challenge» (детали Challenge: выталкиватель магазина B5152617, пружина B5152618)

ПРИМЕЧАНИЕ: Стопорный штифт выталкивателя магазина отличается для моделей UDX (номер детали UDX B5150055)

Размер проволоки пружины выталкивателя магазина равен 0.Диаметр 0260 дюймов, музыкальный провод 11 калибра


Прицелы

Их можно сдвинуть с поручня или раздвинуть и снять с поручня.


Сложно снять, не поцарапав боковины рельса


Плоскогубцы для стопорных колец (которые открываются при сжатии) могут быть полезны для раздвигания кожуха изнутри.

ПРИЦЕЛ ПЕРЕДНИЙ

Открутите установочный винт мушки и стойку мушки (обе легко откручиваются)

Установочный винт стойки мушки — винт с шестигранной головкой 1/16 дюйма (размер винта 5-40 x ??? «в длину)

Стойка мушки с винтом размером 10-32


Фотография прицельного ключа на передней стойке

Ввинчивающаяся мушка наклонная

Используется длинный винт 5-40 x 3/8 дюйма


ПРИЦЕЛ ЗАДНИЙ

Снятие и разборка целика

Удалите винт в нижней части верхней направляющей (шестигранный ключ 5/64 дюйма, размер винта 5-44)


база прицела НЕ сошла с рейки ???


Удалите роликовый штифт, проходящий через переднюю часть прицела (с помощью пробойника 3/32 дюйма) (штифт визирной пластины B5152850)

Полностью выкрутите подъемный винт и снимите его


Размер винта подъема 5-44


Снимите стопорную пружину смотрового люка (B5152845)


воткните зубочистку в переднюю часть пружины, и она выскочит на зубочистку, вытащите ее


Вытолкните стопорный штифт (B5152848)


Я использовал небольшую канцелярскую скрепку (дырокол 1/16 дюйма и проволока 18ga слишком велики)


легко выталкивается


Фиксатор винта смотрового люка не ослаблен и выпадает (B5152847)


ПРИМЕЧАНИЯ ПО СБОРКЕ:


поместите фиксатор элеватора в направляющую так, чтобы он совпадал с отверстием для штифта


вставьте штифт заново (очень просто пальцами)


вставить пружину заново


начните с размещения переднего конца пружины в направляющей на передней части прицела


поместите палец на пружину (готовый нажать на пружину)


используйте небольшую отвертку, чтобы сдвинуть переднюю часть пружины назад


, когда он освободит заднюю часть фиксатора, надавите на него пальцем


Удалите винт регулировки натяжения

Вытолкните роликовый штифт прямо перед винтом натяжения (пробойник 1/16 дюйма)


Я думаю, что это стопорная пружина винта прицела (B5152854)


Я делал справа налево, а может быть лучше по другому ??


Снимите стопорное кольцо (B5152855) Я НЕ СДЕЛАЛ ЭТО

как бы вы это сделали?

Выкрутите винт регулировки натяжения слева направо (B5152852) Я НЕ ДЕЛАЛ ЭТО

Лезвие прицела должно выдвигаться вверх (B5152841)

Пружина визира должна выскочить (B5152844)


Т-образная часть слева — это смотровая площадка (B5152849)


ПРИМЕЧАНИЕ ПО ПОВТОРНОЙ СБОРКЕ: фиксирующая пружина винта смотрового окна (роликовый штифт) должна устанавливаться справа налево, в противном случае она задевает фиксатор


Лезвие заднего прицела

Регулировочный винт упорной пружины — Информация

Доступ к этому винту (3/32 дюйма с шестигранной головкой) можно получить, заблокировав заднюю часть задвижки и посмотрев на заднюю часть рамы внутри задвижки. Доступен для моделей Silhouette и Target (в основном 1990-х годов). При повороте по часовой стрелке винт вдавливается в раму, усиливая давление на пружину шептала, что приводит к более сильному нажатию на спусковой крючок. Вы не можете заходить слишком далеко, потому что головка винта не имеет резьбы, поэтому он останавливается, когда попадает в резьбу. При повороте против часовой стрелки винт выходит из рамки, что снижает давление на пружину шептала, что приводит к более легкому нажатию на спусковой крючок. Вы не можете заходить слишком далеко, потому что головка винта касается стопорного штифта. Диапазон регулировки (в фунтах нажима на спусковой крючок) ??? ПРИМЕЧАНИЕ: Я не снимал регулировочный винт пружины шептала или его стопорный штифт. Поскольку в раме нет отверстия для выталкивания стопорного штифта, я не видел практического способа удалить штифт, не потревожив его. Винт нельзя открутить, не сняв штифт. Винт не может быть продвинут через раму, потому что часть вокруг головки не имеет резьбы. Так что винт я тоже не снимал.

Регулировочный винт пружины Sear (B5152883) Стопорный штифт упорного винта (B5152884)

Разборка и повторная сборка магазина

Разборка магазина вдавите толкатель полностью вниз и удерживайте его, вставив пробойник в центральную прорезь над толкателем потяните, или используйте пуансон (размер ???), чтобы вытолкнуть кнопку из толкателя осторожно отпустите поводок (удерживая большой палец над верхней частью магазина) удалите толкатель, взяв его или перевернув и вытряхнув снимите пружину — если она не выпадает, воспользуйтесь пробойником, чтобы подтолкнуть ее. Очистка магазина Журналы загрязняются из-за того, что в них попадает мусор во время движения затвора Проверьте внутреннюю переднюю часть магазина на предмет скопления смазки от пули (очистите ватным тампоном) Включите изображение (а) очистки пружины длинных (6 дюймов) ватных наконечников могут быть полезны для очистки внутренней нижней части магнита Аэрозольные очистители , такие как Gun Scrubber или нехлорированный очиститель тормозов, также хорошо подходят для корпуса магазина будьте осторожны с использованием смазки, такой как масло, которая будет смешиваться с загрязнениями и образовывать шлам… используйте вместо нее сухую смазку Повторная сборка магазина Вставьте пружину в корпус магазина (любым концом вперед, не имеет значения) Вставьте толкатель, долейте вверх, закругленным концом вперед Толкните толкатель полностью вниз, пока отверстие в толкателе не совместится с дном паза, и удерживайте его в этом месте Вставьте кнопку в толкатель Убедитесь, что он полностью вставлен, на одном уровне с правой стороной толкателя Осторожно сбросьте давление на толкатель

Добавить фото Удерживайте повторитель вниз Кнопка «Добавить фото» Добавить фото для очистки пружины Добавить фото журнала (B5152605) Добавить фото в журнал (B5152673) Добавить фото в журнал (B5152672) Добавить фото Журнал Spring (B5152677)

Как разобрать пистолет | Блоги обучения скрытому ношению

Условия использования

Введение

Добро пожаловать в Академию Керри.Этот веб-сайт принадлежит и управляется enLearned LLC. Посещая наш веб-сайт и получая доступ к информации, ресурсам, услугам, продуктам и инструментам, которые мы предоставляем, вы понимаете и соглашаетесь принять и соблюдать следующие положения и условия, изложенные в этой политике («Пользовательское соглашение»).

Настоящее Пользовательское соглашение действует с 01.01.2018.

Мы оставляем за собой право изменять это Пользовательское соглашение время от времени без предварительного уведомления. Вы признаете и соглашаетесь с тем, что вы обязаны периодически просматривать настоящее Пользовательское соглашение, чтобы ознакомиться с любыми изменениями.Ваше дальнейшее использование этого сайта после таких изменений будет означать признание и согласие с измененными условиями.

Ответственное использование и поведение

Посещая наш веб-сайт и получая доступ к информации, ресурсам, услугам, продуктам и инструментам, которые мы предоставляем для вас, прямо или косвенно («Ресурсы»), вы соглашаетесь использовать Ресурсы только для целей, предусмотренных в соответствии с (a ) условия настоящего Пользовательского соглашения; и (б) применимые законы, нормативные акты и общепринятые онлайн-практики и руководства.

Вы соглашаетесь с тем, что:

а. Чтобы получить доступ к нашим Ресурсам, вам может потребоваться предоставить определенную информацию о себе (например, идентификационные данные, контактные данные, платежную информацию и другую информацию) как часть процесса регистрации или как часть вашей способности использовать Ресурсы. Вы соглашаетесь с тем, что любая предоставленная вами информация будет точной, правильной и актуальной.

г. Вы несете ответственность за сохранение конфиденциальности любой информации для входа, связанной с любой учетной записью, которую вы используете для доступа к нашим Ресурсам.Соответственно, вы несете ответственность за все действия, которые происходят под вашей учетной записью (ами).

г. Доступ (или попытка доступа) к любому из наших Ресурсов любыми средствами, кроме тех, которые мы предоставляем, строго запрещен. Вы прямо соглашаетесь не получать (и не пытаться получить доступ) к каким-либо нашим Ресурсам какими-либо незаконными, автоматическими, неэтичными или нетрадиционными способами.

г. Участие в любой деятельности, которая нарушает или мешает работе наших Ресурсов, включая серверы и / или сети, с которыми расположены или связаны наши Ресурсы, строго запрещено.

e. Попытки копировать, дублировать, воспроизводить, продавать, обменивать или перепродавать наши Ресурсы строго запрещены.

ф. Вы несете единоличную ответственность за любые последствия, убытки или ущерб, которые мы можем прямо или косвенно понести или понести из-за любых несанкционированных действий, проведенных вами, и вы можете понести уголовную или гражданскую ответственность за такие несанкционированные действия.

г. Мы можем предоставлять различные инструменты открытого общения на нашем веб-сайте, включая, помимо прочего, комментарии в блогах, сообщения в блогах, общедоступный чат, форумы, доски объявлений, группы новостей, рейтинги и обзоры продуктов, а также различные службы социальных сетей.Мы не всегда предварительно просматриваем или отслеживаем контент, размещаемый пользователями этих различных средств коммуникации, а это означает, что если вы решите использовать эти инструменты для отправки любого типа контента на наш веб-сайт, то использование этих инструментов является вашей личной ответственностью. законным, ответственным и этичным образом. Размещая информацию или иным образом используя любые упомянутые открытые средства связи, вы соглашаетесь с тем, что не будете загружать, публиковать, публиковать или иным образом распространять любой контент, который:

и. Является незаконным, угрожающим, клеветническим, оскорбительным, оскорбляющим, унижающим достоинство, запугивающим, мошенническим, вводящим в заблуждение, агрессивным, расистским или содержащим какой-либо вид непристойной, неприемлемой или явной лексики;
ii.Нарушает какой-либо товарный знак, патент, коммерческую тайну, авторское право или другое право собственности любого физического или юридического лица;
iii. Содержит любой вид несанкционированной или нежелательной рекламы;
iv. Выдает себя за любое физическое или юридическое лицо, включая сотрудников или представителей The Carry Academy.

Мы имеем право по собственному усмотрению удалить любой контент, который, по нашему мнению, не соответствует настоящему Пользовательскому соглашению, а также любой контент, который, по нашему мнению, является оскорбительным, вредным, нежелательным, неточным или нарушающим любые авторские права или товарные знаки.Мы не несем ответственности за задержку или отказ от удаления такого контента. Если вы публикуете контент, который мы решили удалить, вы тем самым соглашаетесь на такое удаление и отказываетесь от любых претензий к нам по поводу такого удаления.

ч. Мы не несем никакой ответственности за любой контент, размещенный вами или любыми другими сторонними пользователями нашего веб-сайта. Однако любой контент, размещенный вами с использованием любых открытых средств связи на нашем веб-сайте, при условии, что он не нарушает и не нарушает авторские права или товарные знаки третьих лиц, становится собственностью enLearned LLC и, как таковой, дает нам бессрочный, безотзывный , во всем мире, без лицензионных отчислений, эксклюзивная лицензия на воспроизведение, изменение, адаптацию, перевод, публикацию, публичное отображение и / или распространение по своему усмотрению.Вышесказанное относится только к контенту, размещенному через открытые средства связи, и не относится к информации, которая предоставляется в процессе регистрации в рамках использования вами Ресурсов.

и. Вы соглашаетесь освободить от ответственности и обезопасить enLearned LLC, The Carry Academy, их материнскую компанию / компании и аффилированные с ними компании, а также их директоров, должностных лиц, менеджеров, сотрудников, агентов, правопреемников, правопреемников и лицензиаров (совместно именуемых «заинтересованные стороны LLC») , от и против всех убытков, расходов, убытков и издержек, включая разумные гонорары адвокатов, в результате любого нарушения настоящего Пользовательского соглашения или невыполнения каких-либо обязательств, связанных с вашей учетной записью, взятых на себя вами или любым другим лицом, использующим вашу учетную запись.Мы оставляем за собой право взять на себя исключительную защиту по любой претензии, по которой мы имеем право на компенсацию в соответствии с настоящим Пользовательским соглашением. В таком случае вы должны предоставить нам такое сотрудничество, которое мы обоснованно запрашиваем.

Ограничение гарантии

Обученные стороны LLC прямо отказываются от любых и всех гарантий, явных или подразумеваемых, в отношении Ресурсов, возникающих в силу действия закона или иным образом, включая, помимо прочего, любые и все подразумеваемые гарантии товарной пригодности, качества, точности, пригодности для конкретной цели, ненарушение прав, никаких обременений или правового титула в дополнение к любым гарантиям, вытекающим из деловых отношений, использования или торговой практики.

Ресурсы снабжены всеми ошибками, и весь риск в отношении удовлетворительного качества, производительности, точности и усилий лежит на пользователе.

Зарегистрированные стороны LLC не гарантируют, что Ресурсы будут выполнять какие-либо из ваших конкретных целей или потребностей, или что работа или использование Ресурсов будет бесперебойным или безошибочным. Обученные стороны LLC отказываются от любой подразумеваемой ответственности за ущерб, возникший в результате предоставления Ресурсов в соответствии с настоящим Пользовательским соглашением, включая, помимо прочего, ошибки, упущения, прерывания, задержки, злонамеренное поведение, ошибки, заявления или другие дефекты, возникшие в результате непредоставление Ресурсов, вызванное действием или бездействием, или любым другим возникшим ущербом.Стороны enLearned LLC не несут ответственности за то, что вы не получили разрешение на скрытое ношение огнестрельного оружия в Вирджинии или любой другой юрисдикции, независимо от причины отклонения вашего заявления на такое разрешение.

Ограничение ответственности

В связи с Ограничением гарантий, как описано выше, вы прямо понимаете и соглашаетесь с тем, что ваше потенциальное возмещение по любым претензиям к зарегистрированным сторонам LLC, возникающим в связи с Ресурсами или настоящим Пользовательским соглашением, ограничивается суммой, которую вы заплатили, если любой, для использования продуктов и / или услуг.Стороны enLearned LLC не несут ответственности за любые прямые, косвенные, случайные, косвенные или примерные убытки или ущерб, которые могут быть понесены вами в результате использования Ресурсов или в результате любых изменений, потери или повреждения данных, отмены. , потеря доступа или простои.

Авторские права, товарные знаки и лицензия

При условии соблюдения вами условий настоящего Пользовательского соглашения, зарегистрированные стороны LLC предоставляют вам неисключительную, не подлежащую сублицензированию, отзывную, как указано в этом Пользовательском соглашении, непередаваемую лицензию на доступ к веб-сайтам Carry Academy и на использование ресурсов. .Ресурсы, включая любую часть веб-сайтов Carry Academy, не могут воспроизводиться, дублироваться, копироваться, модифицироваться, продаваться, перепродаваться, распространяться, передаваться или иным образом использоваться в любых коммерческих целях без предварительного письменного согласия заинтересованных сторон LLC. . Все права, прямо не предоставленные в данном Пользовательском соглашении, сохраняются за зарегистрированными сторонами LLC. Без ограничений, настоящее Пользовательское соглашение не предоставляет вам никаких прав на интеллектуальную собственность зарегистрированных Сторон LLC или любой другой стороны, за исключением случаев, прямо указанных в настоящем Пользовательском соглашении.Лицензия, предоставленная в этом разделе, предоставляется при условии соблюдения вами настоящего Пользовательского соглашения. Ваши права по этому разделу будут немедленно прекращены, если вы нарушите, фактически или потенциально, по единоличному мнению зарегистрированных Сторон LLC, любое положение настоящего Пользовательского соглашения.

Прекращение использования

Вы соглашаетесь с тем, что мы можем по нашему собственному усмотрению приостановить или прекратить ваш доступ ко всем или части нашего веб-сайта и Ресурсов с уведомлением или без него и по любой причине, включая, помимо прочего, нарушение настоящего Пользовательского соглашения.Любая подозреваемая незаконная, мошенническая или оскорбительная деятельность может быть основанием для прекращения ваших отношений с The Carry Academy и может быть передана в соответствующие правоохранительные органы. После приостановки или прекращения ваше право на использование ресурсов, которые мы предоставляем, будет немедленно прекращено, и мы оставляем за собой право удалить или удалить любую информацию, которая может быть у вас в файле, включая любую учетную запись или информацию для входа в систему.

Политика конфиденциальности

Используя или получая доступ к веб-сайтам Carry Academy и Ресурсам, вы заявляете и гарантируете, что вы прочитали и поняли Политику конфиденциальности, которая включена посредством ссылки в настоящее Пользовательское соглашение, и соглашаетесь соблюдать ее условия.См. Нашу Политику конфиденциальности.

Разрешение споров, применимое право, гонорары адвокатов

Настоящее Пользовательское соглашение регулируется и толкуется в соответствии с законами Содружества Вирджиния без учета его принципов коллизионного права.

Любые претензии, действия, требования, причины исков и другие судебные разбирательства («Претензии» или «Претензии») с участием вас и любой из зарегистрированных сторон LLC, вытекающие из Ресурсов или настоящего Пользовательского соглашения или связанные с ними, должны рассматриваться в суд или суды компетентной юрисдикции в Вирджиния-Бич, штат Вирджиния.Настоящим вы соглашаетесь на личную юрисдикцию таких судов и отказываетесь от возражений против юрисдикции, места проведения или неудобного форума в отношении таких судов.

Вы соглашаетесь с тем, что любые претензии, которые вы предъявляете к любой из зарегистрированных сторон LLC, будут рассматриваться только в вашем личном качестве, а не в качестве истца или члена группы в любом предполагаемом групповом или представительском разбирательстве.

Если какая-либо из зарегистрированных сторон LLC инициирует претензию против вас, вытекающую из Ресурсов или настоящего Пользовательского соглашения или связанных с ними, заинтересованные стороны LLC будут иметь право взыскать с вас свои разумные расходы и гонорары адвокатам, понесенные в результате такой претензии. .Если вы инициируете Претензию против любой из Сторон LLC с обучением, вытекающую из Ресурсов или настоящего Пользовательского соглашения или относящиеся к ним, и любая из Сторон LLC с обучением превалирует над такой Претензией, Стороны с подтвержденным LLC будут иметь право взыскать с вас свои разумные расходы. и гонорары адвокатам, понесенные в результате такой Претензии

ПОЛИТИКА ВОЗВРАТА

Возврат

будет осуществлен только в том случае, если вы не можете получить доступ к Ресурсам не по своей вине (т.e., из-за сбоя в работе или другой неработоспособности веб-сайтов Carry Academy) в течение сорока восьми (48) часов с момента регистрации и оплаты доступа к Ресурсам. После получения Сертификата о прохождении курса возврат средств не производится.

КОНТАКТНАЯ ИНФОРМАЦИЯ

Если у вас есть какие-либо вопросы или комментарии по поводу данного Пользовательского соглашения, вы можете связаться с нами по телефону:

Академия Керри
P.O. Box 5143
Virginia Beach, VA 23471
hello @ carryacademy.com

Прочтите сборник оружейного дайджеста по сборке / разборке огнестрельного оружия, часть V — Дробовики онлайн, JB Wood

The Gun Digest

Книга

ПОЖАРНОЕ ОРУЖИЕ

СБОРКА / РАЗБОРКА 9000

9 9000 V: Ружья

Второе издание

JB Wood

Редакционные комментарии и предложения

Мы всегда ждем отзывов о наших книгах.Сообщите нам, что вам нравится в этом выпуске. Если у вас есть предложения по статьям, которые вы хотели бы видеть в будущих выпусках, свяжитесь с нами.

Ken Ramage

700 East State St.

Iola, WI 54990

электронная почта: [email protected]

© 2002

by Krause Publications

Отпечатано в Соединенных Штатах Америки.

Все права защищены.

Никакая часть данной публикации не может быть воспроизведена или передана в любой форме или любыми средствами, электронными или механическими, включая фотокопию, запись или любую систему хранения и поиска информации, без письменного разрешения издателя, за исключением рецензента, который может цитировать короткие отрывки из критической статьи или обзора для печати в журнале или газете или для передачи в электронном виде по радио или телевидению.

Рукописи, статьи и запросы, включая обратную пересылку первого класса, следует отправлять в редакции книг, Krause Publications, 700 E. State Street, Iola, WI 54990-0001. Все полученные материалы будут обработаны в разумных пределах, но мы не несем ответственности за их безопасный возврат. Принимаемые материалы подлежат нашим требованиям к редактированию и исправлению. Оплата авторами распространяется на все права и права собственности на принятые материалы, включая фотографии, рисунки и другие иллюстрации.Оплата производится по нашим текущим ставкам.

ВНИМАНИЕ: Технические данные, представленные здесь, в частности технические данные по ручной загрузке и настройке и модификации огнестрельного оружия, неизбежно отражают индивидуальный опыт работы с определенным оборудованием и компонентами при определенных обстоятельствах, которые читатель не может точно воспроизвести. Поэтому такие представления данных следует использовать только в качестве руководства и с осторожностью. Krause Publications, Inc. не несет ответственности за результаты, полученные с использованием этих данных.

Издатель

700 E. State Street • Iola, WI 54990-0001

Телефон: 715 / 445-2214

Интернет: www.krause.com

Чтобы получить бесплатный каталог публикаций, позвоните или напишите . Наш бесплатный номер для размещения заказа или получения бесплатного каталога: 800-258-0929 или по нашему обычному рабочему телефону 715-445-2214.

Номер в каталоге Библиотеки Конгресса: 79-54271

ISBN: 0-87349-400-8

eISBN: 978-1-44022-420-1

Введение

Как правило, средний стрелок, вероятно, знает о простом тейкдауне больше, чем большинство других стрелков.В современных полуавтоматических ружьях и ружьях с скользящим затвором можно держать под рукой и часто менять несколько дополнительных стволов разной длины и степени сужения. Из-за иногда суровых погодных условий, в которых оно используется, охотничье ружье часто необходимо полностью разбирать, сушить и чистить. Помимо воздействия дождя, снега или пыли, всегда есть несколько случаев, когда ружье случайно падает за борт лодки.

Когда не оружейный мастер сталкивается с необходимостью полной разборки, исходная инструкция или буклет, поставляемые с оружием, могут ему помочь, если он у него есть.Однако большинство из них доходит до зачистки поля. Кроме того, для некоторых старых пистолетов эти буклеты являются редкими и ценными коллекционными предметами, обычно недоступными для среднего владельца оружия. Некоторые иностранные руководства являются прямыми переводами и иногда скорее забавны, чем полезны. Итак, эта серия книг призвана помочь с четкими инструкциями по полному демонтажу и повторной сборке. Первые четыре тома охватывали пистолеты, револьверы, винтовки с кольцевым воспламенением и винтовки с центральным воспламенением в указанном порядке.Шестой том посвящен оружию правоохранительных органов.

Некоторые моменты полной разборки и сборки могут потребовать специальных инструментов и навыков оружейника. Обычно им может управлять очень знающий любитель, но при этом должны быть какие-то механические способности. Поскольку эта книга предназначена как для любителей, так и для профессионалов, даже самые простые операции часто описываются и показаны подробно.

В некоторых случаях необходимые инструменты недоступны в обычном магазине, поэтому включен раздел об инструментах вместе с исходными кодами для каждого инструмента или набора инструментов.

Несколько общих правил могут быть применены к разборке любого пистолета: иногда можно использовать нейлоновый или пластиковый молоток, чтобы освободить тугую сборку, но не следует применять чрезмерную силу. Всегда надевайте защитные очки, чтобы защитить глаза от пружин и подпружиненных деталей. Избегайте разборки оружия в случаях, когда есть вероятность потери мелких деталей. Наконец, перед тем, как начать, прочтите инструкции хотя бы один раз.

Мои читатели, я полагаю, умны и не будут пытаться разбирать заряженное ружье.Итак, я не буду начинать каждый набор инструкций со стандартного предупреждения. Однако, поскольку у любого может быть кратковременный провал, я скажу это один раз: Перед тем, как начать разборку любого оружия, убедитесь, что оно полностью разряжено. Не полагайтесь на системы подачи и выталкивания — загляните внутрь и убедитесь. В некоторых типах трубчатых магазинов патрон может спрятаться.

Важным дополнением к последней странице этой книги является исчерпывающий указатель и список перекрестных ссылок, связывающий все описанные здесь ружья с ружьями аналогичного или идентичного образца.Когда они включены в подсчет, инструкции в этом исправленном издании можно использовать для разборки и повторной сборки сотен ружей.

JB Wood

Raintree House

Коридон, Кентукки

апрель 2002 г.

---

Примечание по повторной сборке

Большинство ружей, описанных в этой книге, можно собрать, просто изменив порядок разборки , осторожно заменив детали таким же образом, как они были сняты.В некоторых случаях требуются специальные инструкции, которые указаны для каждого пистолета в разделе Советы по сборке. В некоторых случаях также предоставляются фотографии повторной сборки.

Если нет специальных инструкций или фотографий с конкретным пистолетом, вы можете предположить, что его можно просто собрать в обратном порядке. Во время разборки обратите внимание на расположение всех деталей и пружин и разложите их на верстаке в том порядке, в котором они были сняты. Следуя этой процедуре, у вас не должно возникнуть затруднений.

Книга Gun Digest®

Сборка / разборка огнестрельного оружия

Часть V: Дробовики, 2-е издание

Содержание

Введение
