Абиссинская скважина своими руками — что такое, как сделать бурение правильно

Если централизованного водопровода в поселке нет, то без собственного источника питьевой воды на даче или в коттедже за городом жить будет сложно. Для классического колодца на участке часто не хватает места. Да и за его копку придется выложить немалые деньги, пригласив для работ специальных копателей. Самостоятельно проще и дешевле всего сделать абиссинскую скважину в виде узкой трубы-иглы. Для бурения ее своими руками потребуется всего один день.

Содержание

  1. Что это такое?
  2. Выбор места
  3. Подготовка материалов
  4. Бурение
  5. Заключение

Что такое абиссинская скважина – устройство

В отличие от обычных колодцев, которые роются до верхних грунтовых вод (верховодки), абиссинская скважина заглубляется ниже – до первого водоносного горизонта в песке. Обычно это от 4-х до 12-ти метров. Более глубокий артезианский аналог забуривается уже на 30–100 метров до известковых слоев.

Принцип забора воды и отличие от обычного колодца

Горизонт, из которого абиссинская скважина получает воду, является не напорным. Для работы такого колодца требуется ручной либо электрический насос. Но зато живительная влага из него получается более чистой, от верховодки и паводков ее защищает слой глины сверху.

Схема скважины

Конструктивно абиссинский колодец – это стальная труба с фильтром на заостренном конце. Бурение скважины здесь как такового не производится, буровой техники для ее устройства не требуется. Трубу просто забивают в землю. Именно для этой цели снизу она имеет острый наконечник. По схожей технологии делается и фундамент на ж/б сваях, которые вколачиваются в грунт до прочного слоя. Абиссинская «игла» также вбивается в почву, но уже до водоносного пласта.

Выбор места под абиссинский колодец

Сделать абиссинскую скважину можно не везде. И здесь не столько важна планировка участка 12 соток или с иной площадью. Это конечно значимый фактор. Но более принципиальный момент – характеристики грунта на месте закладки скважины. Если дом стоит на каменистых и скальных породах, то от такого варианта автономного водоснабжения придется отказаться. Пробить вручную трубой из стали подобный твердый грунт, чтобы получить питьевую воду, невозможно.

Варианты различны источников воды на разных почвах

Для абиссинского колодца идеально подходят глины, суглинки и пески. Эти пластичные грунты наконечник забиваемой трубы пройдет без проблем и особых усилий со стороны бурильщиков. Поэтому, перед тем как выбирать участок для строительства дома и место на нем под скважину на воду, так важно выяснить, что находится под ногами. В отдельных случаях лучше будет предпочесть иной вариант.

Подготовка материалов для бурения колодца

Для обустройства абиссинской скважины требуются трубы (штанги) из оцинкованной стали длиной 1–2 метра сечением в 2,5–4 см. Брать медные изделия не стоит. Они слишком мягки, при ударах сверху такие трубы согнутся. Обычные из железа без защиты от коррозии варианты тоже не подойдут. Долго они не прослужат, вода быстро приведет к появлению ржавчины.

Трубы с резьбой

Для соединения этих трубок между собой нужны резьбовые муфты соответствующего размера. А для упрощения прохождения грунта потребуется конусный наконечник из прочной закаленной стали. Причем эта насадка подбирается на 1,5–2 см шире самой трубы, которая после погружения в землю станет стволом скважины.

Чтобы ил и грязная вода потом не просачивались в местах соединений, на резьбу стоит намотать ФУМ-ленту или лен. Плюс нужна будет еще проволока и мелкоячеистая сетка из нержавейки. Они понадобятся для создания фильтра (водоприемной части ствола). Скважина без него – источник, пригодный только для получения влаги с целью полива и технических нужд. Человеку пить из нее без организации дополнительной очистки и фильтрации воды не рекомендуется.

Игла под скважину

В общем списке материалов для бурения абиссинского колодца числятся:

  • Трубы диаметром 25–40 мм суммарной длиной до 10–12 м;

  • Соединительные муфты;

  • Копьевидный наконечник;

  • Уплотнитель для резьбовых соединений;

  • Сетка и проволока из нержавейки.

Забивание трубы абиссинской скважины производится тяжелой «бабкой» в виде цилиндра с ручками либо обычной кувалдой. Их тоже нужно подготовить заранее. Также понадобится электронасос или хотя бы ручная поршневая помпа. Плюс для облицовки кессона, который нередко делается для насосного оборудования, потребуется лицевой кирпич, керамогранит или иной материал для отделки цоколя (фасада).

Бурение скважины своими руками

Бурится абиссинский колодец самостоятельно в семь этапов:

  1. Подготовка труб (формированием на нижней из них фильтра) и присоединение наконечника.

  2. Снятие дерна на месте, где будет скважина.

  3. Устройство приямка путем выбуривания в земле небольшого отверстия глубиной до полуметра с помощью садового бура.

  4. Установка первого звена с заостренным концом.

  5. Погружение ее в грунт с помощью «бабки» или кувалды.

  6. Проверка – дошла ли труба до водоносного слоя.

  7. Если нет, установка сверху новой штанги и повторение двух предыдущих пунктов.

Видео-инструкция о бурении абиссинской скважины

Чтобы сформировать фильтр, необходимо в стенках одной из труб насверлить отверстия диаметром 8–10 мм. В идеале эта перфорация на стволе скважин должна располагаться в шахматном порядке, но особой нужды в строго точном распределении данных дырок нет. Первый ряд отверстий делается на удалении в 15–20 см от конца трубы. Следующие выше просверливаются с интервалом в 5 см. Уменьшать эти параметры не стоит, трубное изделие потеряет прочность.

Перфорация по общей высоте делается на 50–70 см. Поверх дырок на трубу с шагом между витками в 3–5 мм наматывается проволока, которую затем еще оборачивается сеткой. Такая фильтрующая конструкция предотвратит попадание в ствол не только мелкой гальки, но и большей части песка. Чтобы проволоку с сеткой не сорвало при забивании, их нужно тщательно пропаять по стыкам и на краях фильтра припоем без свинца.

Вода в песчаном водоносном слое, до которого бурится рассматриваемая скважина, находится не под напором. Она не пойдет сама из трубы при достижении этого горизонта. Чтобы определить нужную глубину бурения, следует в формируемый ствол после установки нового отрезка налить воды из ведра. Когда фильтр достигнет песка, она быстро начнет уходить в грунт.

В завершении скважина прокачивается. После нескольких сотен литров жидкость из нее пойдет не мутная, а чистая. В результате прокачки вокруг фильтра в песке сформируется небольшая линза без ила.

Вместо заключения

У абиссинских скважин масса достоинств. Их можно обустроить собственноручно за день. Стоят они не дорого, а чистой воды дают по 10–20 литров/минуту. При этом срок службы у них достигает 25–30-ти лет. Пока труба не проржавеет, такой источник будет продолжать оставаться основной водоснабжения в доме и на участке. Нужно только использовать его по назначению регулярно, иначе он заилится.

Читайте также другие материалы по разделу «Водоснабжение»:

Читайте про другие наши материалы:

Абиссинская скважина (колодец) своими руками из пластиковых труб

Содержание

  1. Технология создания абиссинской скважины
    1. Какие преимущества у абиссинских скважин?
  2. Подбор трубы для скважины и этапы монтажа
    1. Как бурят абиссинскую скважину подручными инструментами? (видео)

Если заходит разговор о водоснабжении удаленного участка дома, то практически всегда упоминают рытье колодца или обычной скважины.

Готовая абиссинская скважина, укрепленная галькой

И действительно, скважины на песок или колодцы – это простейшие и самые надежные способы добыть воду на участке. Они долговечны, функциональны и довольно удобны. Однако и трудоемкость во время их установки или обслуживания тоже нельзя игнорировать.

А между тем есть еще один способ добыть воду на участке – бурение абиссинской скважины. Причем проделать этот процесс можно полностью своими руками.

1 Технология создания абиссинской скважины

Абиссинская скважина была изобретена во время колонизации Африки. Тогда английские войска смогли оттеснить туземцев именно благодаря этому прекрасному изобретению. Ведь для бурения такой скважины достаточно иметь металлические трубы и сделать примитивный забивной бур.

Все остальное собирается в процессе работы. А сам процесс выполняется полностью своими руками и за довольно короткий промежуток времени.

Если принимать во внимание отзывы от пользователей абиссинских скважин, то создание такого источника занимает от 3 до 10 часов, в зависимости от типа грунта, особенностей водоносного слоя и т. д.

Сама по себе абиссинская скважина – это малогабаритный источник воды, что добывает ее в верхних грунтовых слоях. Для оборудования абиссинской скважины или колодца, как ее называют в народе, надо убедиться в том, что водоносные слои грунта у вас находятся на глубине до 8 метров.

Если они располагаются глубже, то приступать к работе тоже можно, однако без специальной техники вам, скорее всего, уже будет не обойтись.

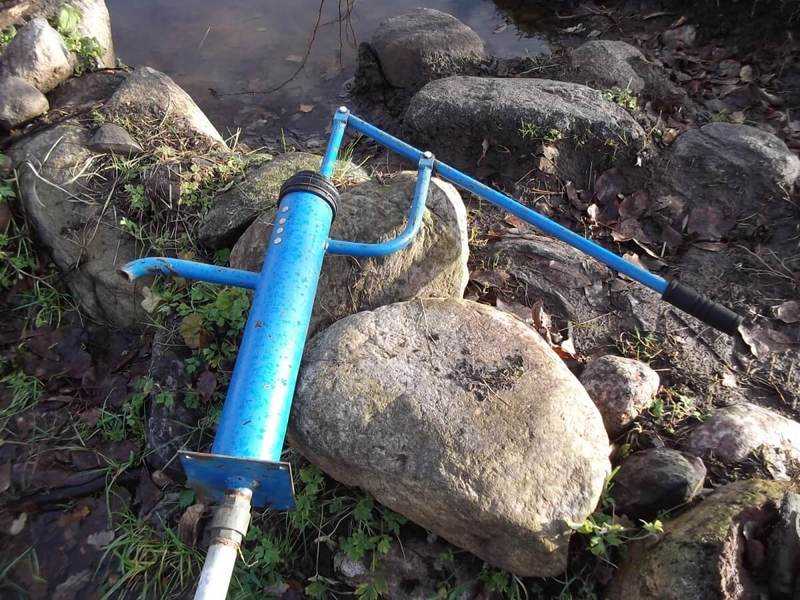

Помпа на абиссинской скважине с дополнительным укреплением

Для работы используют подручные инструменты. Вам не потребуется обсадная труба, прямой доступ к воде или что-то подобное. В этом и заключается особенность абиссинских колодцев. Они очень мобильны и автономны.

Нужно просто забить специально собранные трубы в землю на глубину 8-10 метров. Трубы собирают секциями, с помощью резьбовых фитингов. Самой нижней секцией трубы будет специальный фильтровальный отрезок с иглой.

Игла – это конусообразный наконечник на трубе. Он очень прочный и предназначается непосредственно для забивания тела скважины в землю. Так как в верхних слоях грунта в основном находится песок и другие мягкие породы, то проблем за забиванием у вас возникнуть не должно.

После иглы идет фильтровальная труба. Это отрезок трубы длиной в 1-1,5 м, в котором вырезано множество отверстий. Как правило, делают по одному отверстию на каждую сторону трубы с шагом в 3-4 см.

Трубу обматывают проволокой и сеткой, создавая специальный фильтр. Фильтр вполне реально сделать своими руками и всего за несколько десятков минут.

Принцип работы абиссинских скважин очень прост. Забитый на нужный уровень стояк, попадает на водоносные слои песка. Они, как правило, располагаются на уровне 6-8 метров под землей.

Что значит, что водоносный слой будет выходить точно на фильтр. Так как песок прекрасно проводит воду, то уже через несколько минут труба начнет ею заполняться.

При появлении жидкости в скважине работу можно прекратить и приступить к ее промывке. В большинстве случаев после качественной промывки труб остается только подождать в течение суток, пока вода самостоятельно не очистится и скважина не начнет давать чистую воду.

В это время можно сделать специальную помпу или забетонировать участок вокруг выхода скважины. Затем остается только присоединить откачивающий механизм и пользоваться этим чудом техники в свое удовольствие.

Читайте также: как обустроить скважину на даче своими руками?

к меню ↑

1.1 Какие преимущества у абиссинских скважин?

Игла на окончании забивной трубы

Как вы уже понимаете, абиссинские скважины имеют массу преимуществ над более традиционными источниками. Всех их перечислить очень сложно, но главные отметить все-таки следует.

Рассмотрим основные плюсы и минусы таких источников.

Основные плюсы:

  • Скважину можно сделать своими руками;
  • Работа занимает немного времени;
  • Отсутствие жесткой необходимости использования специальных инструментов;
  • Практичность;
  • Мобильность;
  • Возможность работать в любых условиях;
  • Хороший дебет;
  • Отсутствие проблем с перетеканием жидкости, заиливанием и т. д;
  • Простота в обслуживании;
  • Занимает мало места.

Как видим, не зря эти скважины так популярны в наших краях. Их очень легко собирать. Сделать все инструменты и пробурить дыру можно своими руками. Причем на работу уйдет меньше дня.

Если вы вдруг наткнулись на крупный булыжник или слой гальки – не беда. Ведь в любой момент иглу можно вынуть и попытать счастья где-то еще.

В готовом виде абиссинский колодец занимает очень мало места. При этом к нему можно подсоединить как обычную помпу, так и любой насос. Причем поверхностные насосы здесь тоже пригодятся, так как глубина залегания водоносного слоя редко будет ниже 8 метров.

Основные минусы:

Минусов у абиссинских колодцев намного меньше, но и они есть. Впрочем, минусами их считают те, кто не понимает самого предназначения выполняемых работ. Конечно, с водоснабжение крупной семьи и их бытовых нужд такая скважина вряд ли справится, но ведь этого от нее и не требуется.

Стоит понимать, что абиссинский колодец – это скорее вспомогательный элемент системы водоснабжения. Он даст вам питьевую и бытовую воду в достаточных количествах. Но для полного снабжения крупных объектов не предназначается.

Также рекомендуем вам посмотреть на отзывы о скважинах такого типа. Отзывы помогут вам лучше разобраться в ситуации и принять личное решение.

Андрей, 38 лет, г. Кострома:

В свое время очень заинтересовался этой технологией. Мне нужно было сделать водоснабжение для дачи и с минимальными затратами. Подкупила возможность завершить работу своими руками. Проделал все по технологии и справился с другом за 11 часов. Результатом полностью доволен.

Игла и точечный фильтр с проволокой для абиссинской скважины

Валентин, 27 лет, г. Алтай:

У меня стоит две абиссинских скважины на участке. И обе я забивал своими руками. Очень полезная вещь, скажу я вам. При минимальных трудозатратах выдает приличный дебет, качественную воду, да еще и в обслуживании практически не нуждается. Идеальный выбор для дачного водоснабжения.

Константин, 58 лет, г. Астрахань:

Пару лет назад заказывал у ребят такую скважину. Послушал отзывы от соседей и понял, что она мне нужна. У меня на участке рабочим пришлось попотеть, так как грунт неоднородный. Дважды натыкались на крупный булыжник. Во второй раз даже погнули трубу. Благо, сделать новую можно своими руками и всего за пару десятков минут. А потому с работой они справились еще дотемна. Скважина же меня с тех пор ни разу не подводила.

к меню ↑

2 Подбор трубы для скважины и этапы монтажа

Перед тем как начать непосредственно работу, надо подобрать трубы, что будут составлять тело забивной иглы. Стоит понимать, что эта игла остается в отверстии постоянно, и выполняет функции обсадной конструкции. Поэтому она должна быть не только прочной и надежной, но также и пригодной для постоянного контакта с жидкостью.

Читайте также: особенности обустройства и эксплуатации скважины иглы.

Из современных труб чаще всего пользуются старым добрым металлом и полимерами. Металл может быть оцинкованным, он лучше противостоит коррозии, хорошо выдерживает влияние микроорганизмов. Однако со временем, все равно потеряет свои свойства.

Плюс металл очень прочен и повредить такую трубу чрезвычайно сложно. Наконечники иглы практически всегда делают металлическими.

Из полимерных материалов для труб лучше всего подходит армированный толстостенный полипропилен и полиэтилен низкого давления. И тот и другой материал достаточно прочен, а также обладает прекрасными антикоррозионными характеристиками.

Покупной сетчатый фильтр для абиссинской скважины

Что же до конкретных параметров трубы, то в работе используют дюймовые образцы. Толщина стенок у металлических изделий может быть любой, а вот пластиковые трубы используются только толстостенными, с толщиной от 5 мм.

Как вы уже поняли, нижняя секция трубы будет фильтровальной. Ее обрабатывают сверлом, затем обматывают проволокой. Дальше идет мембрана, сетчатый фильтр или что-то подобное. Затем все это еще раз крепко обвязывают проволокой.

Саму трубу соединяют с помощью резьбовых фитингов. Возможно использование и сварки, однако это добавляет определенных неудобств. Качество соединений, конечно же, будет очень высоким, но не будете же вы резать трубы каждый раз, когда что-то пойдет не так.

Теперь рассмотрим непосредственно рабочий алгоритм, по которому абиссинские скважины монтируют.

Этапы работы:

  1. Определяем место под скважину, закупаем материалы.
  2. Собираем иглу для трубы.
  3. Формируем фильтр.
  4. Выкапываем яму глубиной 50 см и диаметром 1 м. Это подготовительный котлован.
  5. Пробуриваем ручным буром несколько метров по возможности.
  6. Монтируем первые несколько секций забивной иглы.
  7. Устанавливаем приспособление для забивания.
  8. Всаживаем трубу в грунт, пока не достигнем заданного уровня. В процессе работы накручиваем или привариваем новые секции.
  9. При появлении в трубе жидкости, влаги или характерных звуков заканчиваем работу.
  10. Промываем скважину и оставляем ее на сутки.
  11. Проверяем качество жидкости.
  12. Бетонируем место вокруг трубы.
  13. Завершаем работу подключением насосного оборудования и декоративной отделкой источника.

После завершения работы скважина будет служить вам верой и правдой в течение длительного времени. Интересен тот факт, что монтировать ее можно даже в своем доме(в подвале или погребе), так как в отличие от крупных источников, вода в абиссинском колодце не подмывает фундамент здания, а значит и опасности от нее нет никакой.
к меню ↑

2.1 Как бурят абиссинскую скважину подручными инструментами? (видео)

 Главная страница » Скважины

Абиссинский колодец своими руками: технология устройства игольчатой ​​скважины

Подключить небольшую загородную усадьбу к центральному водопроводу очень часто невозможно из-за удаленности прохождения водопроводной магистрали. Копать колодец или бурить скважину порой не по карману, а для построения автономной системы нужен собственный источник воды.

В таких случаях можно обустроить абиссинский колодец своими руками – технология организации такого источника водозабора достаточно проста. Согласитесь, прежде чем приступить к реализации идеи, необходимо разобраться в устройстве и принципе работы системы.

Мы расскажем, как спланировать абиссинский колодец, какое оборудование понадобится и как сделать колодец иглу своими руками. Особое внимание следует уделить типу почвы на участке.

Содержание статьи:

  • Принципы устройства абиссинского колодца
  • Особенности конструкции игольчатого колодца
  • Технология изготовления ствола
  • Совершенствование фильтроэлемента
  • Условия строительства абиссинского колодца
  • Сам гидрогеолог: оценка грунта
  • Выводы и полезное видео по теме

Принцип работы абиссинской скважины

Абиссинская скважина представляет собой упрощенный вариант скважины, позволяющий получать воду из первого или второго залегающего водоносного горизонта наверху. Его конструкция предельно проста. Представляет собой колонну из соединенных между собой газопроводных стальных труб с примитивным фильтром и металлическим наконечником внизу.

Тонкий ствол рабочего внешне напоминает древнейший швейный инструмент. Отсюда и второе название: колодезная игла.

Грамотно спроектированный абиссинский колодец обеспечит подачу воды на приусадебный участок не хуже шахты и не уступит ему в долговечности

Классический способ погружения абиссинского колодца в грунт осуществляется банальной забивкой — простейший способ, активно используемый среди самостоятельных мастеров. Забивайте до тех пор, пока нижняя труба с наконечником не откроет водоносный горизонт.

Иногда колонна частично заглубляется шнековым бурением, но аренда ручной или механической буровой установки существенно увеличивает бюджет.

Абиссинский колодец был изобретен и испытан на практике во время войны между колониальной Англией и Эфиопией в 1867-68 гг. Конструкция, предложенная американским инженером Нортоном, неустанно обеспечивала британские войска водой во время их движения по пустыне.

Фотогалерея

Фото

Устройство игольчатого колодца потребует минимум средств

Вода откачивается поверхностными насосами.

Дебит абиссинской скважины не отличается от нормативной

Бурение абиссинской скважины в подвале

Устройство для извлечения живительной жидкости из подземных слоев почвы было оперативно установлено, демонтировано и использовано повторно на следующем привале.

Такие приоритеты, как мобильность, дешевизна и простота конструкции, были оценены военными, привлекали путешественников и исследователей.

Преимущества устройства игольчатого колодца своими руками — простота и минимальные сроки строительства, легкий демонтаж и бюджетная стоимость (+)

В России замечательное изобретение было внедрено через год в конце английской кампании. Устройство для подъема воды с небольшой глубины описано К.И.

Из пяти абиссинских колодцев, построенных в районе Царского Села, два оказались вполне пригодными для получения пресной воды. Трое не смогли добраться до водоносного горизонта из-за известняка, который находится близко к поверхности.

Успешные абиссинские скважины давались за минуту в ведро. Сначала была мутная жижа, которая после получасовой откачки стала достаточно прозрачной и чистой.

Игольчатым отверстием вскрываются только первые водоносные горизонты с поверхности земли, поэтому полученная вода не может быть использована для питьевых целей. Он подходит для полива, уборки территории и подобных хозяйственных нужд.

При желании и внушительной производительности по очистке воды возможна установка системы задержки механических включений и химических примесей.

Существенным недостатком абиссинского колодца является небольшая глубина забора воды, связанная с применением поверхностных насосов, но это наиболее удобный источник временного использования

Особенности конструкции игольчатого колодца

Разработанная полтора века назад абиссинская буровая установка за прошедшие годы не претерпела принципиальных конструктивных изменений. На какое-то время она была незаслуженно забыта. Хотя скорость и простота конструкции заметна, а также цена обустройства опережает широко распространенные .

В конструкции абиссинского колодца различают два основных компонента:

  • Бур в том числе режущий наконечник и ствол, который наращивается в процессе углубления в землю. Ствол также служит каналом для подъема воды с глубины. Поэтому он собирается из отрезков трубы, а не из стального круга или прутка.
  • Копер , состоящий из металлического штатива и увесистой женщины, играющей роль молотка. В верхней части треножника есть два блока с протянутыми через них веревками, к которым привязана женщина.

При натягивании канатов женщина поднимается на вершину инсталляции. При ослаблении он быстро падает на подкубик, закрепленный на участке ствола, который жестко закреплен на буровом блоке. Последняя выполняет функцию наковальни, благодаря которой ствол последовательно погружается в землю.

Основная часть абиссинского колодца — оголовок трубы с внутренним диаметром 11/4 11/2 и 2 дюйма, и состоит из соответственно перфорированной газовой трубы типа фильтра и снабженной копьевидным утолщением у конец (+)

Подбабок представляет собой разновидность зажима, состоящего из двух симметричных частей. Площадь подбабки, соприкасающейся с женщиной, несколько больше площади дна падающего на нее «молота».

После того, как забитый участок ствола почти полностью погрузится в землю, подкуб удаляют. К закопанному участку трубы прикручивается следующий, на котором еще раз фиксируется наковальня-хомут.

Падая, женщина ударяет по нижнему хомуту и ​​углубляет трубу, по мере углубления скважины боковые стенки и хомут с блоками перемещаются вверх по трубе

Действия по углублению бура повторяются до тех пор, пока нижняя часть отверстия иглы своими руками не достигнет водоносного горизонта. Водоносный слой нужно не только вскрывать, но и ходить минимум на метр.

По правилам, пласт должен быть пройден на 2/3 его мощности, но реальный размер водоноса, вероятно, неизвестен независимому бурильщику. О них трудно судить без гидрогеологических изысканий.

Для получения воды в определенное место устанавливается тренога, на газовую трубу навинчивается наконечник, на который надевается баба, а баба загоняется в землю (+)

Необходимо периодически контролировать появление воды в выработке. Для профессиональных бурильщиков с целью измерения уровня воды в шахте существует простой прибор, идеально определяющий глубину залегания водоносного горизонта при его залегании до 15 м.

Это полый металлический цилиндр, называемый хлопушкой. Устройство похоже на перевернутый тонкий стакан, прикрепленный через петлю к рулетке.

Рабочий орган хлопушки представляет собой полый цилиндр или конус, который при соприкосновении с поверхностью воды издает характерный хлопок: можно сделать устройство, подобное самому

При соприкосновении края хлопушки с поверхностью воды раздается хлопок, говорящий о появлении мишени в колодце. Такое управляющее устройство можно сделать самостоятельно, привязав к шпагату большую гайку, чтобы она могла непосредственно соприкасаться с поверхностью воды.

Вместо гайки неплохо было бы найти не слишком легкий пластиковый или металлический конус, открытый с одной или с двух сторон.

Есть еще один остроумный инструмент, который служит устройством управления. Обычно за появлением воды в абиссинском колодце следят, опуская в ствол обычную полимерную трубу. О контакте с зеркалом грунтовых вод сигнализирует характерный хлопок.

Технология изготовления ствола

Абиссинский колодец в промышленном производстве отсутствует. Изготовление установки заказывают в мастерской или изготавливают своими руками.

Для облегчения погружения в землю нижний край первого стержня снабжен копьевидным наконечником, его диаметр в широкой части на 3-5 см больше диаметра основной трубы, длина около 10 -15 см

Для того, чтобы сделать колодец иглой потребуется:

  1. Трубы толстостенные ВГП в маркировке которых указано «армированные». Оптимальный размер наружного диаметра трубы от 25 до 40 мм. Следует помнить, что чем толще ствол, тем сложнее его забить в грунт, а толщина трубы не повлияет на дебит скважины.
  2. Стальной наконечник , обработанный на токарном станке. Длина детали 10-12 см, Ø на 1-2 см больше Ø трубы, чтобы трение почвы о ствол не замедляло процесс забивания. Наконечник может быть коническим или пирамидальным, но не сварным из обрезков клиновидных труб.
  3. Плотный галун плетеная стальная сетка необходима для дополнительного фильтрующего устройства. Он предотвратит попадание мелких песчинок и даже глинистой взвеси.

Для изготовления бочки лучше приобрести бесшовный трубопрокат, который при забивании точно не треснет. Трубу необходимо разрезать на отрезки примерно по 1,2 – 1,5 м. В бурении они называются стержнями.

Указанные размеры рекомендуются исходя из наибольшего удобства использования. Конкретная длина отрезков в обозначенном интервале зависит от расчетной глубины шахты. Желательно, чтобы один из них был на 1 м для окончательного заглубления в водоносный горизонт.

Клапан обратный в виде шара или пластины предотвращает истечение отбираемой насосом воды в колодец иглы после остановки электромеханического или ручного насоса

Выдвижение ствола производят по мере углубления обечайки, осуществляется путем последовательной навивки отрезков трубы ВГП.

Для выполнения соединений по краям сегментов нарезают 7 витков сантехнической резьбы и используют стальные муфты. Соединения герметичны; в нити укладывается санитарная пакля.

Изготовить и установить абиссинский колодец полностью своими руками несложно, но если планируется временная эксплуатация сваебойного копра, то разумнее взять его в аренду

К первому сегменту колодца приваривается наконечник будущая колонка и снабженная примитивным фильтром – это водозаборная часть. На начальном участке трубы сверлят отверстия Ø 8 — 10 мм так, чтобы элементы указанной перфорации располагались в шахматном порядке.

Между условными горизонтальными рядами отверстий должно быть около 5 см: их не следует делать ближе, чтобы не расшатать трубу.

Сверлить шпуры начинают, отступив от нижнего края примерно 15 см с той же целью сохранения прочностных показателей. На стыке первого звена колонны со следующей штангой устанавливается насосная система.

Чаще всего это шар, пропускающий воду только в сторону насоса.

Галерея изображений

Фото

Шаг 1: Перед тем, как пробурить скважину-иглу, запаситесь инструментом. Общий метраж колонны бурильных труб должен быть на 2 — 3 м больше расчетной глубины залегания водоносного горизонта

Для облегчения процесса бурения и организации котлована под устьем шахты целесообразно вырыть котлован

Шаг 3: При наличии в геологическом разрезе буровой площадки валунов и крупной гальки целесообразно запастись бурами с функцией долота

Шаг 4: Перед началом бурения проверить свинчивание муфт с бурильными трубами и их число

При наличии на участке участка супеси и суглинка, перед установкой пусковой трубы с фильтром в колодце породу лучше разрушить стержнем с заостренным наконечником

Если участок сложен из песка и гравия, скважину Абиссинский можно бурить трубой, оснащенной фильтром и конусным наконечником

Если в карьере не планируется установка насосного оборудования, верхнее звено бурильной колонны лучше защитить обсадная труба, полость которой необходимо заполнить песком или ПГС

Установка ручного насоса на устье игольчатого колодца позволит сократить затраты на обустройство источника до предела

Инструмент для строительства абиссинского колодца

Яма для устройства абиссинского колодца валуны и галька

Муфты для бурильных труб

Инструмент для проходки глинистого грунта

Пусковая труба с фильтром и наконечником

Возможность оснащения игольчатого колодца

Ручной насос для абиссинской скважины

Улучшение фильтрующего элемента

Описываемый фильтр защитит от попадания гравия и мелких камешков, но не устранит мелкие включения. Поэтому он нуждается в модернизации. Чтобы превратить перфорированный участок трубы в фильтр с более высокой степенью защиты, его необходимо модифицировать.

Процедура:

  1. Катушки из нержавеющей проволоки наматываются поверх трубы. Они нужны для увеличения площади фильтрующего органа. Расстояние между витками 3 — 5 мм.
  2. Полученная заготовка плотно обматывается куском нержавеющей сетки, который припаивается к стенкам трубы. Используется только оловянный припой, поскольку использование сплава со свинцом негативно скажется на качественных характеристиках воды.

Есть мнение, что для большей значимости модернизированный фильтр следует снаружи обмотать катанкой из нержавеющей стали. Усомнимся в надежности такого укрепления. Мы считаем, что при погружении в землю наружные витки самодельного фильтра обязательно будут отсоединяться, увеличивать трение и значительно препятствовать засорению.

В колодезных фильтрах используется галунная сетка Р52, которая позволяет отфильтровывать мелкие и пылевидные пески, тем самым защищая колодец от заиления также хорошо предотвращает заиливание иглы.

Правда, при всей простате прибора требуется строгое соблюдение правил:

  • Сетчатый экран из латуни или других цветных металлов для сита не подходит. В союзе со сталью, при сплошном сварном шве, они образуют гальваническую пару, быстро и свободно разъедаемую коррозией.
  • Диаметр перфорированной трубы вместе с дополнительным фильтром не должен быть равен или превышать максимальный диаметр наконечника. В противном случае важные вспомогательные фильтрующие элементы отделятся от трубы при погружении в землю.
  • Для сооружения бурильной колонны и первого звена, являющегося водозаборной частью ствола, не подойдут хрупкие чугунные трубы.

Все-таки не стоит экономить на муфтах, покупая поделки с некачественной раскройкой. Если при засорении соединения разойдутся, иглу придется демонтировать и скважина будет проходить заново.

Условия строительства абиссинского колодца

Для строительства абиссинского колодца недостаточно горячего желания владельца участка, подкрепленного знанием конструкции водозаборной установки. Перед началом работ необходимо выяснить, подходят ли геологические условия для строительства игольчатого колодца.

Грунты, залегающие в земле, различаются по физико-механическим свойствам: по плотности, структуре, параметрам твердости и др. У буровиков существует классификация по так называемой «буримости» горных пород.

Например, для проходки песчаника и песка используются различные типы инструментов и методы бурения. Скальный песчаник бурят колонковой трубой с твердосплавной коронкой, а водоносные пески поднимают ударно-канатным способом с помощью отбойника.

Монтаж абиссинского колодца нельзя производить при близком расположении известняков (1), песчаников (2) к поверхности, глинистых отложений (3) и песков (4) оптимальны для работы с грунтами

По комплекту физико-механические свойства вместе с буримостью породы условно подразделяются на:

  • Твердые или скалистые . Они способны растрескиваться, дробиться и постепенно разрушаться при бурении с большой скоростью и давлением. Крепкие породы представлены в верхней части отложений известняками, песчаниками, мергелями, доломитами и др.
  • Пластмасса . Они легко или относительно легко поддаются разрезанию ножом и буровым инструментом, в том числе и верхушкой абиссинского колодца. К пластичным представителям относятся глины, суглинки, супеси с высоким числом пластичности.
  • Свободно . Они не держат форму, так как состоят из не соединенных друг с другом частиц. При насыщении водой некоторые пылящие виды могут «плавать». К рыхлой разновидности относятся пески всех категорий по крупности, гравийно-галечные, песчано-гравийные и им подобные отложения.

В распоряжении домашних мастеров, желающих взяться за строительство абиссинского колодца, отсутствует буровой инструмент для проходки всех вышеперечисленных видов грунтов. Независимые бурильщики смогут пересекать только пластиковые и незакрепленные категории. Кончиком абиссинского колодца невозможно раздробить твердую породу.

Идеально подходят для обустройства и нормальной эксплуатации абиссинского колодца осадочные отложения: гравий, щебень, галька с заполнителем, пески, супеси, суглинки (+)

Не следует пытаться разбить большой валун: это лучше немного сдвинуться и снова начать там работать. Тем более, что демонтаж водозаборного устройства выполняется в несколько раз быстрее, чем монтаж.

Помимо ограничений по буримости, высота водного зеркала влияет и на возможность строительства игольчатой ​​скважины. Дело в том, что извлечение его из тонкоствольной разработки можно доверить только . Большинство марок поверхностных насосов готовы поднимать воду с глубины не более 8 м.

Для откачки воды из игольчатого колодца применяют поверхностное насосное оборудование для добычи воды со средней глубины 8 — 10 м

Даже если глубина всасывания указана порядка 10 м, нельзя забывать о стандартные потери давления в стволе и что насос обычно подает воду и по горизонтальному участку.

На каждые 10 м горизонтального перемещения уходит 1 м глубины всасывания. Кроме того, поверхностные насосы настоятельно рекомендуется размещать в закрытых помещениях, а также их часто удаляют от точки водозабора.

Если кроме абиссинского колодца выхода нет совсем, а глубина появления воды в близлежащих колодцах зафиксирована на уровне 12 — 15 м от поверхности земли, то для подъема воды следует запас с помощью эрлифта или ручного насоса, способного откачивать воду с указанной глубины.

Для откачки воды с глубины более 15 — 20 м можно использовать эрлифт, который благотворно помимо транспортировки воды насыщает ее кислородом

Полезная информация как найти воду для скважины на участке и оценить расположение водоносных горизонтов.

Альтернативным способом приспособления водозаборной иглы к несоответствующему уровню грунтовых вод является устройство котлована. Перед тем, как вбить столб в землю, выкапывается котлован глубиной около метра, удобной для работы в нем шириной лопаты. Затем забивка штанги начинается со дна карьера. Насос в таких ситуациях устанавливается в приямке.

Если грунтовые воды на участке залегают ниже максимальной глубины всасывания насоса, сооружают котлован и размещают в нем насосное оборудование

Сам гидрогеолог: оценка грунта

Как бы ни был прост процесс бурения игольчатого колодца, все равно необходима тщательная подготовка к работе. Недостаточно запастись штангами и пусковым звеном с фильтром, арендовать или изготовить сваебойный копр своими руками. Нужна информация о геологической и гидрогеологической обстановке в районе Абиссинской скважины.

Где и как их получить? Буквально соберем информацию об уровне грунтовых вод в соседнем колодце или в колодце.

Можем сами померить хлопушкой или спросить у хозяина источника, на какую глубину он качает воду. Заодно узнаем, какая почва была поднята со дна, когда мы бурили или копали яму.

Промышленность не выпускает сваебой и ствол для игольчатого колодца; установку со всеми устройствами можно купить в готовом виде или заказать изготовление

На равнинных участках пласты горных пород залегают почти горизонтально с небольшим изгибом или небольшим уклоном. Зеркало подземных вод находится примерно на одной абсолютной отметке. Разница в глубине существующего и проектируемого колодца может быть выражена только за счет изменения рельефа.

Не забывайте, что абиссинская скважина вскрывает кровлю воды или следующий за ней водоносный горизонт, засыпанный глиной или суглинком, но не с каменистым упором. Те. уровень воды в шахте точно будет нестабильным — в зависимости от количества осадков.

Во время таяния снега и в дождливые дни зеркало грунтовых вод будет выше, чем в сухой сезон. Владелец существующего водозабора должен выяснить, каковы максимальные и минимальные перепады уровня воды, чтобы в засушливое лето абиссинская скважина не пустовала.

Если стенки выемки сложены устойчивыми, не осыпающимися грунтами, скважина может быть частично вскрыта с помощью ручной буровой установки со шнековой оболочкой

Вопрос о разработанных породах вовсе не праздный. Например, в Ленинградской области воду добывают из крупных песков со значительным количеством массивных валунов.

Часто из-за невозможности дробления и удаления огромного камня бурильщики вытесняют скважину на воду. Аналогично стоит поступить, если в районе строительства абиссинского колодца есть похожие грунты.

При высоком залегании скальных и полускальных массивов ездить не имеет смысла. Если на соседний участок поступают подземные воды, распределяющиеся в трещиноватых доломитах, песчаниках, известняках, то с идеей строительства игольчатого колодца вы расстанетесь безжалостно.

Подробная информация по геологическим изысканиям описана в статье —

Для тех, кто решил делать абиссинскую скважину с котлованом, необходима информация о строении и состоянии слоев грунта, залегающих на глубину котлована. Если разрез сложен супесями, суглинками или чередующимися слоями, укреплять стенки котлована не нужно.

Рыхлые, неустойчивые стенки котлована следует укрепить, чтобы устье иглы и насосного оборудования не были засыпаны несвязным грунтом

При засыпании котлована песком, стены следует укрепить дощатыми щитами или бетоном . Песчаные борта неустойчивы, могут обрушиться и засыпаться в месте водозабора вместе с насосным оборудованием.

Справки о верхних слоях грунта нужны и тем, кто планирует проходку верхней части котлована шнеком. Шнековое бурение значительно ускорит процесс, но может не принести запланированного результата. Для работы используют простое устройство — покупное или .

При обрушении песчаных стен требуется установка, из-за чего экономические приоритеты абиссинской скважины будут снижены.

Выводы и полезное видео по теме

Разбор плюсов и минусов абиссинского колодца на фоне обычного колодца:

Видео об углублении шнеком с последующим засорением абиссинского колодца:

О бесперспективности поиска воды народным методом с помощью рамок:

Установка и эксплуатация абиссинского колодца – самый простой и дешевый способ получения воды из верхних водоносных горизонтов. Для строительства водозаборной выработки не требуется никакой техники, все этапы работ легко можно выполнить своими руками.

Вложенные усилия и незначительные средства быстро окупятся, абиссинская скважина прослужит не меньше, чем традиционные источники воды. Важно загореться и реализовать идею, вооружившись изложенной нами информацией.

Владеете практическими навыками обустройства игольчатого колодца на участке? Пожалуйста, поделитесь своими знаниями или задайте вопросы по теме в комментариях ниже.

Бур для абиссинского колодца лучше покупного! | Сделай сам

Содержание ✓

  • ✓ Гидробурение – видео на заметку
  • ✓ КРАСНЫЙ ИЛИ БЕЛЫЙ?
  • ✓ АБИСИССКИЙ КОЛОДЦА СВОИМИ РУКАМИ — ВИДЕО

«Не говори, сколько у тебя земли, скажи, сколько у тебя воды» — эту древнюю восточную поговорку не плохо было бы запомнить каждому нашему читателю. Ведь размер урожая зависит от того, смогут ли огородники обеспечить регулярный полив своих посадок.

Понятно, что колодец на участке самое необходимое. Другой вопрос, как его обустроить, чтобы решить проблему с водой раз и навсегда? Ведь здесь многое зависит не только от глубины залегания грунтовых вод, но и от состава почвы. Например, мой колодец, сделанный по старинке, быстро засыпался песком, и все попытки его очистить и углубить практического успеха не имели: на все эти работы было потрачено много времени и сил, и в результате , там было собрано 30-40 ведер. Летом зачерпнешь к середине дня, и все — жди до завтра, пока вода снова не скопится в колодце.


ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

Что делать? Выкопать новый колодец ? Но опять же он быстро придет в негодность. Просверлить отверстие ? Но буровики берут деньги за свою работу. И тут я вспомнил, что когда-то давным-давно у меня была книжка, в которой рассказывалось о таком любопытном -м ну типе, как абиссинский . Что это за чудо?

А это, по сути, самая обычная скважина с трубой небольшого диаметра, но относительно неглубокая, и поэтому ее можно построить самостоятельно.

О, как жаль, что книга безвозвратно утеряна!

Но, может быть, всезнающий Интернет заменит мне его? Так и оказалось. Он начал копать там и вскоре узнал, что в настоящее время существует множество фирм-производителей, которые предлагают все технологическое оборудование для бурения такой скважины. В то же время я прочитал много статей о том, как это все сделать. Совместил прочитанные советы, выбрал подходящую фирму и сделал заказ, купив фильтр (2200 руб.), три двухметровые трубы с резьбой (1500 руб.), стальную муфту (180 руб.) и ручной насос (я выбрал самый дешевый — из крашеной стали — за 500 руб.).

А вот «роющую» ручную дрель я покупать не стал, решив сделать ее из обычной рыболовной, присоединив к ней отрезки металлических труб длиной 1,5, которые соединил трубками поменьше и болтами (последние те которые я вставил в просверленные в трубах отверстия и трубы) отверстия).

Конечно, можно было использовать садовый бур для установки столбов, но мой вариант мне показался более практичным. Кстати, набалдашник я сделал из металлической шпильки с резьбой диаметром 10 мм (в любом строительном магазине они свободно продаются), которую вставил в просверленное в трубе отверстие, и чтобы не повредил себе руками я надел на его концы трубы большего диаметра и прикрутил их гайками с шайбами.

И начал сверлить.

БУРОВАЯ САМОБУРОВАЯ БУРОВАЯ

Сначала бур свободно и легко проходил чернозем, затем глину и красный песок. Наконец он вышел на серый песок, пропитанный камнями. Работа сразу усложнилась, потому что вывернуть их было очень тяжело. Я работал на бурении месяц, приезжая на место каждые выходные и работая буром по два часа. При этом мне очень мешал дождь (дело было в сентябре), из-за которого к трубам налипали комья земли и грязи. Но я не сдавался, и понемногу продвижение вглубь земли продолжалось.

И вот, наконец, я увидел, что кончик сверла намок. Водяная жила близко! Воодушевленный, я начал бурить дальше. Песок с камнями стал удаляться гораздо легче, но при этом сами стенки колодца на его дне стали постоянно разрушаться. После двух дней такого «сверления» я понял, что все это бессмысленно и пора сунуть в корпус иглу, представляющую собой фильтр из трубы с острым наконечником и отверстиями, прикрытыми паутинками из нержавеющей стали (фото 1).

Именно эту иглу я забил в водоносный горизонт обычной кувалдой. Хотя профессионалы абиссинских скважин высмеивают этот метод: они предпочитают гидробурение с опусканием фильтра или, в крайнем случае, забивание бабы подошвой. Но для этого нужно специальное оборудование и помощники. Я мог полагаться только на собственные силы и изобретательность.

Сделал так: на верхний конец трубы, который над землей, накрутил чугунную заглушку от батареи ЦО старой конструкции, поставил на нее пластину и ударил по ней три метра прямо с кувалдой.

Бил одной рукой, без сильного замаха. И через четыре часа такой работы фильтрующая игла прочно и полностью вошла в водоносный горизонт. Как я это определил? Очень просто: он набирал полный воздух и дул в трубу. Как только продувка стала невозможной, сделал вывод, что фильтр был погружен в воду. Однако для страховки (чтобы при сезонном или из-за погодных условий понижения уровня воды в колодце был какой-то ее запас) я забил фильтр еще на 1 м ниже. Общая суммарная глубина всей «колонны» труб составила около 6 м.


Смотрите также: Как найти воду на участке — личный опыт

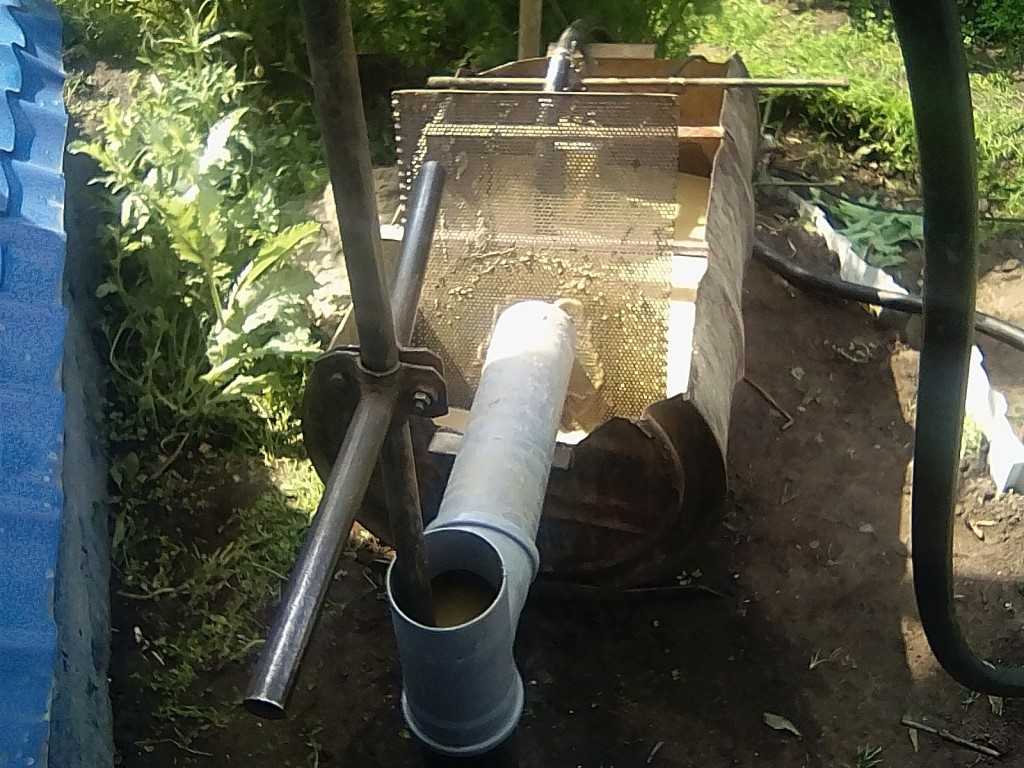

Гидробурение — видео на заметку

Бур своими руками + тестовый бур (моя первая скважина)


Посмотреть это видео на YouTube

КРАСНЫЙ ИЛИ БЕЛЫЙ?

Да, я забыл одну важную вещь. Для гидроизоляции я сначала обработал всю резьбу на муфте и трубах высокотемпературным герметиком (у него красный цвет), затем обмотал паклей, и только потом соединил детали, пока они не начали упираться друг в друга своими концами.

Подчеркиваю: резьбовое соединение должно быть полным, иначе при последующем засорении трубы вся ударная нагрузка ляжет не на торцы деталей, а на саму резьбу, что может привести к ее выходу из строя, и тогда можно забыть о герметичности колодца.

Кстати пробовал использовать обычный белый герметик, но оказалось, что в таких экстремальных условиях (т.е. при постоянном контакте с землей) он плохо держится, а значит скоро начнет пропускать воду.

Завершив все работы, сверху на трубу прикрутил ручной насос, главная особенность которого — установленный снизу обратный клапан, не дающий воде, поднятой с глубины, вернуться обратно в колодец. Залил в него воду сверху для лучшей герметизации и скольжения поршня и начал прокачку. И… о чудо! Вода ушла! Сначала он был грязным, но после часовой откачки стал совершенно чистым, став холодным и прозрачным. Но самое главное, она никак не хотела заканчиваться, хотя я уже прошел «веху» в 40 ведер.

Сказать, что моей радости не было предела, значило ничего не сказать. А чтобы мои слова не казались слишком эмоциональными, внимательно посмотрите на фото 2. Там видно, что мой абиссинский колодец установлен как бы в поле. Но это не так: на заднем плане заброшенные сады. А хозяева отказались от них только потому, что их колодцы были все сухие или песчаные (как и мои в свое время). А заборов нигде не видно, потому что они сгорели от весенних пожаров. Ведь некому было заглянуть за землю, и вот пришло запустение. Без воды нет жизни — простая истина.

Но вернемся к моей истории. Так как я электронщик с пытливым умом, то спустя некоторое время мне уже не нравилось «разогревать» мышцы подачей воды на участок вручную.

Ну а так как электричества на участке нет, то купил дешевую китайскую мотопомпу. Дешевый, потому что хотел сэкономить на качестве, а потому, что нужен был насос с минимальной производительностью 110 л в минуту. Подключил и к колодцу: из трубы сделал кран, установил на него обратный клапан и через него подключил насос.

Потом вручную поднял воду выше этого клапана и только потом включил насос. И снова чудо — вода пошла с таким напором, что стало можно поливать не только овощи, но и деревья с ягодами.

Радость для жены

Только после этого я нашел водоснабжение моего участка приемлемым и с энтузиазмом принялся за… восстановление сада. Да-да, на самом деле, за время между «гибелью» старого колодца и появлением нового почти все культурные насаждения выгорели и засохли, а «некультурные» разрослись с небывалыми масштабами. Поэтому первое, что я сделал, это разобрался. Потом посадил петрушку и морковь, а потом стал осваивать землю под картошку и помидоры. А на следующий год все эти овощи у нас уже были, как говорится, собственного производства, и в больших количествах.

Увидев все это и поняв, что вода на даче

теперь будет всегда и в достатке, жена снова заинтересовалась землей.

И мы начали усиленно, в четыре руки, копать и исследовать все новые и новые уголки наших владений. Обновили посадки крыжовника и смородины, посадили жимолость, две яблони, посадили плантацию клубники. Посмотрели, проверили — все растет отлично. А после уже безбоязненно сажали огурцы, перцы, баклажаны, кабачки, тыкву, капусту, свеклу, лук, дайкон и многие другие овощи. Урожаи были отличные, и поэтому мы стали делать большое количество заготовок на зиму.

В общем, сказка в нашем крае стала былью.

А абиссинский колодец уже шестой год работает: в песок не заплывает, не зарастает и не обедняется. Просто мне с каждым годом все тяжелее работать, возраст дает о себе знать, ведь мне уже 65 лет. У нас огород длинный, трудно таскать туда-сюда шланги и ведра с водой. И вот прошлым летом я решил сделать еще одну скважину. Я снова пробурил его один, и снова вода пошла чистая и холодная.

Однако, хотя я использовал точно такую ​​же технологию, в ходе работы мне приходилось решать другие, более сложные вопросы. Почему? Оказалось, что даже на одном и том же участке и на одной глубине могут быть совершенно разные грунты. Если читателям будет интересно, то в следующем письме (уже слишком широко его распространил) я могу описать этот опыт.

А пока могу сказать, что новый колодец тоже оказался просто замечательным, дает более двух кубов воды в час. В новом сезоне планирую вырыть на участке небольшой бассейн точно такого же объема и кинуть из него на все грядки трубы.

Я буду закачивать воду в бассейн, а после того, как она прогреется на солнце, подаю ее в поливные трубы. Для этого я, кстати, специально купил электронасос с аккумулятором (предварительные испытания уже проведены — результат хороший).

И далее. Читателей наверняка интересует окончательная цена вопроса всего этого удовольствия. Стоимость основных компонентов конструкции я привел выше, а если добавить сюда расходы на дополнительные аксессуары плюс плату за их почтовые расходы, то получается около 10 тысяч рублей. Это много или мало? Мне кажется, что, учитывая результат, совсем немного. Если попробовать нанять бурильщиков (даже если им предстоит пройти те же 6-7 м), то стоимость скважины будет намного больше! Думаю, что выполнив буровые работы своими руками, вы не только сэкономите деньги, но и получите невероятный положительный эмоциональный заряд.

Только надо учитывать, что такие скважины будут эффективны только там, где водоносный горизонт расположен не глубже 8 м .

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
