Как сделать подпорную стенку из бетона своими руками. Идеальный заливной дом из бетона

Cодержание

Строительство зданий из бетонных смесей пользуется заслуженной популярностью в разных регионах нашей страны.

Это наиболее экологичное и долговечное производство зданий различного назначения. В этом материале мы рассмотрим вопрос о том, как сделать бетонную стену на основе монолитной заливки и кладки специальных панелей. Рассмотрены вопросы подготовки бетона, кладки и опирания на фундамент.

В современном строительстве бетон получил широкое распространение. Этот материал используют не только , но и для возведения стен.

Для получения стены из бетона существует три способа:

заливка монолитных стен с помощью опалубки;
сборка каркаса из готовых бетонных панелей;
использование стандартных бетонных блоков.

Монолитные бетонные стены

Монолитные бетонные стены обладают высокой сейсмостойкостью и прочностью, поэтому идеально подходят для постройки капитальных зданий.

Процесс их монтажа довольно сложный и состоит из трех этапов:

сварки металлического скелета;
сборки опалубки;
заливки и утрамбовки бетона.

Бетон обладает повышенной твердостью, но не эластичностью. Вибрация, которой может подвергнуться здание в ходе землетрясения или в результате прохождения транспорта, способна разрушить здание, если оно не будет . Чтобы стены из бетона оставались прочными и не давали трещин, им необходим металлический скелет.

Опирание стены на фундамент

Рассмотрим, как проводится опирание стены на фундамент. Для соединения стен с фундаментом в последнем оставляют закладные. Это арматура или проволока, выступающая из железобетонного изделия и являющаяся частью его металлического скелета. Соединять арматуру лучше с помощью каленой стальной проволоки или хомутов. Не рекомендуется использовать для этого сварочный аппарат, поскольку арматура при сильном накале и последующем охлаждении теряет эластичность и при сильной нагрузке может лопнуть.

Арматурная балка для соединения скелета.

Скелет состоит из поперечных балок, вертикальных колонн и плоской арматурной сетки. Колонна или балка — это конструкция из четырех направляющих прутьев арматуры диаметром 8-12 мм, соединенных между собой проволокой диаметром 6-8 мм с интервалом 10-20 см. Сетка выполняется из той же арматуры. Поперечные и продольные прутья связываются через 15-20 см с помощью тонкой каленой проволоки.

Подобные конструкции лучше готовить на земле или в подвешенном состоянии и только потом монтировать на место.

Аренда и сборка опалубки — это один из недостатков монолитных бетонных стен. В этом случае денежные средства приходится тратить не только на цемент, наполнители и арматуру, но и на опалубочный каркас.

Каркас сооружают из деревянных или алюминиевых щитов, которые снимают после затвердевания раствора. Устанавливать щиты нужно так, чтобы они не касались металлического каркаса. Для нивелирования опалубки применяют водяные и лазерные уровни, а также маячные шнуры.

Существуют также постоянные опалубки из полистирола, которые не снимаются, а остаются в качестве утепления. Кроме того, в строительстве при возведении стен применяют специальные пенопластовые блоки, имеющие поры для заливки бетоном. Использование подобной опалубки во много раз увеличивает теплоизоляционные свойства стены.

После установки опалубки приступают к заливке бетона. Здесь важно следить за монолитностью конструкции: каждая новая порция раствора должна выливаться на предыдущую, еще свежую. Заливку начинают с углов и плавно переходят к центру стены.

Заливка монолитных стен

Заливка монолитных стен требует быстрого темпа работы, поэтому эффективнее доставлять на стройплощадку уже готовый бетон с помощью промышленного миксера.

Заливка опалубки.

При необходимости бетон можно изготовить самостоятельно. Для этого следует смешать в бетономешалке все составляющие: на 1 лопату цемента берется 2 лопаты песка и 4 лопаты щебня или керамзита.

Как вибрировать бетон

Во избежание образования пустот еще не застывший бетон нужно провибрировать. Такая процедура уплотнит раствор и сделает его более прочным. Вибрация бетона выполняется с помощью глубинного вибратора. Если такового нет, каждый слой следует тщательно утрамбовывать. В домашних условиях бетон можно вибрировать перфоратором, приварив перпендикулярно к насадке металлическую планку. теперь вы знаете, как вибрировать бетон.

Когда бетон схватится, стены утепляют пенопластом и оштукатуривают.

Стеновые бетонные панели

Стеновые бетонные панели сокращают срок строительства. Принцип изготовления бетонных панелей напоминает заливку стен с помощью опалубки, только вся конструкция производится на заводе в стационарных условиях. Для повышения прочности бетонные панели обдают паром.

Панельные бетонные стены

Панельные бетонные стены — это прекрасное решение для частного дома. Решив сделать каркас здания из уже готовых бетонных панелей, следует внимательно продумать расположение дверных и оконных проемов, а также коммуникационных шахт. Такую конструкцию невозможно смонтировать вручную. Выполнением работ занимаются специальные организации, имеющие опыт по монтажу и проектированию железобетонных панелей, а также все необходимое оборудование.

Как класть бетонные блоки

Самый простой способ возвести стены — использовать небольшие бетонные блоки. Это наиболее подходящий вариант для самостоятельной установки. Несущие стены возводят из шлакобетонных, керамзитобетонных, а также облегченных газобетонных блоков из ячеистого бетона (пеноблоков). Давайте разберемся — как класть бетонные блоки.

Толщина стены из стандартного блока равна половине камня. Небольшие размеры таких конструкций позволяют укладывать их вручную на цементный раствор с помощью обычной строительной кельмы. Укладка каждого блока требует использования отвеса и маячного шнура.

При укладке стен из бетонных блоков также выполняется заливка армопояса. В местах, где будут установлены отопительные или сантехнические приборы, пустоты заливают раствором, иначе блок станет крошится при установке анкерных креплений.

Готовые высохшие стены из бетонных блоков оштукатуривают изнутри и снаружи. Ввиду небольшой толщины их также утепляют пенопластом.

Начиная строительство собственного дома, неизменно возникает вопрос, из какого материала сделать стены. Обычно материалами для возведения домов были либо дерево, либо камень (кирпич, бетонные и керамические блоки). И при выборе руководствовались следующим – деревянные дома теплее, легче, они дышат, однако слишком хорошо горят. Каменные дома более долговечны, надежны, но слишком тяжелые и холодные.

Между тем, технологии строительных работ на месте не стоят, и сейчас появилось множество новых стройматериалов, новых способов строения зданий. Одним из таких новшеств является технология монолитного возведения домов. Именно она стала стандартом строительства в последнее время, и применяется при сооружении современных домов, так как скорость выполнения работ в несколько раз превосходит скорость работ привычными методами.

Само строительство в корне отличается от возведения домов из лесоматериалов, железобетонных изделий и кирпича. Упрощенно возведение здания по такой технологии заключается в следующем: прямо на фундаменте будущего дома монтируются опалубки по контуру стены или, например, колонны, куда устанавливается арматура и заливается бетон. Когда бетон затвердеет, опалубка демонтируется, и получается готовая часть стены или колонны.

Грубо говоря, заливные дома – это покрывающего «скелет» из арматурной сетки.

Построить дом по этой технологии можно двумя способами: делая стены полностью литыми или комбинируя монолитный каркас с простенками из пустотелых блоков. Конечно, такое сооружение – сложная конструкция, ее крепость и устойчивость зависят от правильного инженерного расчета. Когда дом делается полностью литой, то опалубка делается по периметру всего дома, оставляя места для входных и межкомнатных дверей, а затем (на уровне окон) и для оконных проемов.

Новый тип строителсьтва

Как обычно, под строение нужно сделать фундамент. Здесь также делаем его, но опять-таки в зависимости от грунта, его надо делать на 20-30% шире и глубже, чем при строительстве кирпичного дома.

Теперь к арматуре каркаса фундамента по углам и в местах соединения простенков надо вязальной проволокой прикрепить следующие каркасы из арматуры (сделав их выше уровня заливки) и залить их бетоном.

При комбинированном строительстве заливаются бетоном колонны нужной высоты (размером 40х40 см), на концах которых оставляют выступающие части арматуры для изготовления каркаса перемычек. В этом случае перемычки (их размер тоже 40х40 см) будут, как бы, висеть в воздухе, и получится бетонный каркас. Промежутки можно заложить пенобетонными блоками, кирпичом или залить опилкобетоном (состав для готовится из смеси опилок, цемента и песка в пропорции 1:2:6, строители-практики рекомендуют вместо опилок использовать крупную щепу, пропитанную известковым раствором).

Если задумано строительство второго этажа, то продолжаем делать все аналогично, только перемычки на оконных и дверных проемах при ширине 40 см, будут иметь высоту 20 см. По сейсмоустойчивости и несущей способности такая конструкция будет соответствовать строительным нормам.

По завершению этих работ, можно приступать к установке крыши и внутренней отделке помещения. Бетонные перемычки позволяют устанавливать плиты перекрытия, так как они очень прочные. Снаружи такой дом требует декоративной отделки.

Причины использования

Определяя целесообразность применения технологии строения заливного дома, следует сопоставить ее преимущества и недостатки.

Как и любая технология, монолитное домостроение имеет свои проблемы. Прежде всего, погодные условия, создающие некоторые трудности при производстве конструктивных элементов, особенно, при отрицательных температурах в зимнее время. Химическая активность воды, содержащейся в растворе, приводит к затвердению бетона. Повышение температуры увеличивает активность воды, при понижении температуры она падает, что замедляет процесс затвердения. При морозе вода замерзает и увеличивается в объеме, нарушая структуру бетона и снижая его прочность, а это, в свою очередь снижает морозостойкость и водонепроницаемость всего здания. Следовательно, строить заливной дом разумнее летом, когда температура воздуха более стабильна.

Данная технология требует привлечения к работе профессиональных мастеров. Да и сами технологические процессы (установка арматуры, монтаж опалубки, заливка бетона) очень трудоемкие и дорогостоящие (если сравнивать с кладочными работами). К тому же длителен процесс заливки бетона, на его полное затвердение требуется 28 дней. В то же время, кирпич стоит дороже бетона, тем более, что есть возможность снизить затраты на материал при помощи самостоятельного приготовления бетонной смеси. Отсюда вывод: строительство заливного дома обойдется дороже, чем сооружение деревянного сруба, но дешевле возведения классического кирпичного строения.

Неоспоримые плюсы

Используя данную технологию, внутренние помещения можно распланировать, не делая акцента на несущие стены, так как несущими являются наружные стены. Можно делать разную высоту потолка в разных комнатах, применять широкие межкомнатные проемы или арки, формировать любые криволинейные фигуры, что позволяет архитекторам создавать уникальные образы зданий. На монолитных стенах практически нет швов, отсюда отсутствие проблем с их герметизацией. Как следствие, повышение звукоизоляции и пыленепроницаемости. Так как несущий каркас способен выдерживать различные нагрузки, есть возможность возведения зданий различной этажности и назначения.

Поскольку бетон является хорошим проводником тепла, заливные дома долго прогреваются. Используя наружные утеплители, можно не только устранить эту проблему, но и превратить ее в преимущество: аккумулируя в своих стенах тепло, он будет долго остывать, а летом держать прохладу. До сих пор лишь саманные постройки владели такой способностью.

К достоинствам монолитной технологии строительства можно отнести ее долговечность (инженерные расчеты доказывают 150-летний эксплуатационный срок) и отсутствие рисков обрушения за счет того, что нагрузка распределена равномерно по всему каркасу здания. Помимо прочего, бетон не обладает токсичностью и безопасен для человека.

Как участок для строительства, так и приусадебный участок далеко не всегда является идеально ровным. И если угол наклона составляет более 80 градусов, то в целях безопасности целесообразно будет осуществить так называемую «консервацию» подвижного грунта. Для этого и устанавливаются подпорные стены, призванные предотвратить земляные обвалы на склоне.

Устройство и функции подпорных стен

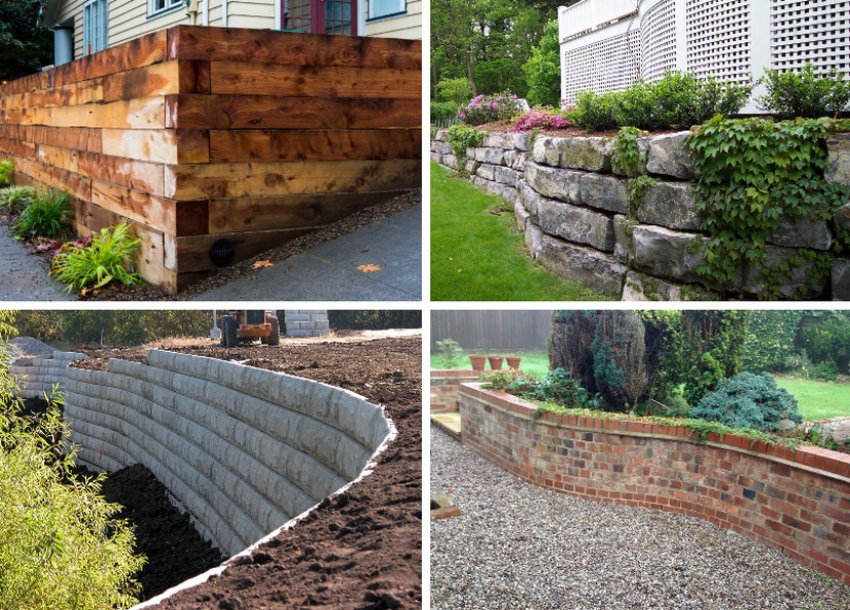

Подпорные стенки из бетона могут быть самых разных конструкций, определяемых функциями, выполняемыми конкретной постройкой.

В самом простом понимании существует два вида подпорных стен:

Декоративные.
Укрепительные.

Отличия этих двух видов заключаются в том, что для каждого из них должна быть определенная степень воздействия и нагрузка.

Но сама конструкция при этом, неизменно состоит из таких частей:

Подземная часть или фундамент , на который приходится вся нагрузка давления грунта и самой конструкции.
Тело или наземная часть . Такая стенка ограждает возвышение на участке и с наружной стороны может быть как ровной, так и косой.
Защитные коммуникации (водоотвод и дренаж) . При проектировании конструкции вам следует позаботиться о том, чтобы осуществить отвод лишней воды и влаги, постоянно скапливающейся на внутренних поверхностях таких конструкций.

Подпорные стенки выполняют следующие функции:

Что может повлиять на устойчивость подпорных стен

Очень важными качествами подпорных стенок является устойчивость и возможность переносить высокое давление. В противном случае, сооружение будет подвержено разрушению, а грунт, соответственно, попросту сползет. На прочность таких конструкций может влиять целый ряд факторов, начиная от собственного веса строения и заканчивая давлением почвы ().

Рассмотрим, что необходимо учесть перед тем, как сделать подпорную стенку из бетона:

Уровень вибраций, к примеру, если невдалеке расположены железнодорожные пути.

Совет! В том случае, если высота подпорной стены превышает 2 метра, при её сооружении следует учесть также силу ветра, характерную для определенной области.

Сейсмические явления любого характера, свойственные конкретному региону.
Уровень подземных вод и возможность подмывания дождевыми водами.
Набухание почвы в зимний период.

Во многом устойчивость такой конструкции определяется толщиной стены. Данный параметр определяется как высотой, так и типом почвы, на которой она установлена. В том случае, если подпорка является высокой и устанавливается на мягких грунтах, то необходимо увеличить ширину стенки.

Основные моменты в организации подпорной стены

Устройство подпорных стенок из бетона – это весьма сложный технологический процесс, требующий проведения целого ряда расчетов. Здесь во внимание следует принимать факторы, которые влияют на надежность, прочность, а следовательно, и на срок службы.

Если проведением таких расчетов занимаются специалисты, то работы будут гарантированно проведены в соответствии со всеми правилами и стандартами. Но как быть в том случае, если вы решили установить сборные железобетонные подпорные стены самостоятельно?

Здесь вам поможет следующая инструкция:

Установка подпорных стен своими руками должна проводиться только на устойчивых грунтах, а именно на глине, щебне, гравии, супеси и т. д.
Для успешного обустройства необходимо, чтобы промерзание грунта составляло не более полутора метров от почвенной поверхности.
В случае самостоятельного обустройства стены вам следует помнить, что наземная часть не должна быть более 1,4 метра . Для обустройства более высоких конструкций необходимо прибегнуть к помощи профессионалов, которые способны провести специальные расчеты и возвести сооружение в соответствии со всеми нормами и с учетом особенностей территории.
Грунтовые воды должны залегать на расстоянии не менее чем одного метра от поверхности . Лучше, если глубина их залегания будет более полутора метров.

Обустройство подземной части

Обратите внимание! Если высота подпорных стенок превышает 30 см, то в данном случае заложение надежного фундамента является обязательным требованием. В случае работы на неустойчивых и мягких грунтах глубина фундамента должна быть увеличена.

Рассмотрим, как рассчитывается глубина фундамента в зависимости от рыхлости почвы:

Если грунт является довольно плотным, то соотношение глубины фундамента с высотой опоры над землей должно рассчитываться как 1:4.
В случае проведения работ на грунтах средней рыхлости необходимо, чтобы глубина фундамента составила треть от высоты опоры.
Для рыхлых и неустойчивых грунтов необходимо, чтобы глубина фундамента составляла половину от высоты стенки.

Совет! Надежный фундамент должен состоять из гравия или щебня, а также песка, уплотненного тяжелой глиной или цементом. Бетонный раствор заливается в предварительно подготовленную опалубку по примеру ленточного фундамента.

Технология подпорной стены из бетона предусматривает не только заливку качественного фундамента и возведения на нем прочной стены. Здесь также следует позаботиться и о гидроизоляции, ведь влага будет крайне негативно влиять на внутреннюю сторону конструкции.

Поэтому, здесь нужно позаботиться об организации дренажа, водоотвода, а также грамотно защитить конструкцию от воздействия влаги.

Как организовать водоотвод, дренаж и гидроизоляцию

Водоотвод может быть трех видов:

Дренирующий слой – это пространство между склоном и стеной, которое необходимо заполнить крупнообломочным грунтом. Он представляет собой грунт, смешанный с крупным песком, гравием или галькой. Также здесь пригодятся небольшие куски колотого кирпича.

Обустраиваем бетонную подпорную стенку

Бетонные стенки по праву считаются наиболее долговечными конструкциями. Если речь идет о сборных железобетонных конструкциях, то здесь может понадобиться резка железобетона алмазными кругами.

Но чаще всего бетонные стенки формируются методом заливки:

Роем траншею, глубина которой определяется в соответствии с высотой стенки и характером грунтов, о чем упоминалось выше.
На дно траншеи засыпаем смесь щебня с гравием.
Укладываем арматурный каркас произвольной формы.
Устанавливаем опалубку.
Заливаем бетон. Не забудьте предусмотреть трубки для водоотвода. Можно также проделать отверстия в стенке , осуществив алмазное бурение отверстий в бетоне.

Когда бетон подсохнет, опалубку можно снять.
Выравниваем стенки при помощи штукатурки.
Теперь можно осуществить любые облицовочные работы.

Заключение

Если вы владелец участка с холмистым рельефом, то не стоит отчаиваться. За счет установки подпорных стен, вы можете создать эффектный ландшафт около вашего дома. Но прежде чем приступить, вам обязательно нужно составить план и определить рыхлость почвы, для чего луче воспользоваться услугами специалистов ().

Из видео в этой статье вы сможете узнать больше об устройстве и установке бетонной подпорной конструкции.

Комментариев:

Разновидности стен и способы их возведения с помощью бетонных конструкций
Какие бывают блоки на основе бетона?
Заливка монолитных стен бетоном
Достоинства и недостатки применения бетона

Высокое качество, простота и скорость строительства сооружений – всем этим требованиям отвечает бетонная стена. Благодаря этим и другим преимуществам бетон сегодня является одним из самых популярных стройматериалов.

Современная индустрия сделала практически универсальным явлением. Действительно, фактически нет таких конструкций, которые нельзя было бы изготовить из раствора на основе цемента, песка и щебня.

Для того чтобы лучше понять, в чем состоят особенности стены из бетона, следует разобраться в вариантах использования данного стройматериала.

Разновидности стен и способы их возведения с помощью бетонных конструкций

В наши дни строители пользуются несколькими отличными друг от друга технологиями применения указанного стройматериала. Они группируются таким образом:

Несущие внешние и внутренние стены, межэтажные перекрытия. Для изготовления данных каркасных элементов в основном используется монолитное бетонирование тяжелыми растворами, в которых смешиваются ингредиенты определенных марок и классов прочности. Соответственно, бетон для таких стен и перекрытий усиливается стальной арматурой.
Внутренние стены и перегородки между комнатами, не являющиеся несущими. Для их возведения чаще всего берутся различные виды .
Технологические перегородки. Эти конструкционные элементы производят с помощью блоков из сверхлегких видов газобетона.

Если принять во внимание чисто инженерные особенности строительства бетонных стен, то они предполагают 3 основных решения:

строительство здания из готовых панелей из бетона;
производство каркаса из стандартных блоков;
заливка стен монолитного типа с использованием снимаемой опалубки.

Вернуться к оглавлению

Какие бывают блоки на основе бетона?

Сегодня очень часто можно увидеть, особенно в загородных районах индивидуальной застройки, как жилые здания возводят из блоков. Производят их в специальных отливочных формах из бетонов различных марок и степеней прочности и с различными типами наполнителя.

В соответствии с примененными компонентами, различают такие типы блоков:

шлакоблоки;
блоки из ячеистого бетона;
блоки из пенобетона;
блоки из пенополистирола;
керамзитобетонные блоки.

Первый вид из приведенного перечня, шлакоблоки, является одним из самых популярных среди строителей. Наполнителем в них выступают разные твердые смеси из отходов металлургического производства и топливных материалов, к которым добавляется песок. Фракции наполнителей могут иметь разную величину. Более высокой прочностью отличаются блоки из мелкозернистых компонентов.

Производят в автоклавах способом смешения заданных компонентов. Благодаря использованию данных монтажных элементов можно получить теплые и достаточно легкие конструкции, не оказывающие излишнего давления на фундаменты.

Пенобетонные элементы, как правило, производят непосредственно на строительной площадке с использованием вспенивающих веществ. В результате получаются легкие и достаточно мягкие блоки, которые очень удобны при резке и подгонке под определенные усложненные строительные конструкции.

Блоки пенополистирольные – продукт смешивания цементного раствора с гранулами пенополистирола. Их особенность – небольшой вес, высокая прочность, отличные показатели теплоизоляции, водоотталкивающий эффект.

Керамзитобетон, из-за того что довольно плохо поддается соответствующей обработке, относительно редко применяется для изготовления блочных изделий. Чаще всего этот материал идет на заливку монолитных перегородок.

Вернуться к оглавлению

Заливка монолитных стен бетоном

Очень часто требуется, чтобы каркасы капитальных сооружений, будь то жилые многоэтажные дома или большие промышленные объекты, обладали повышенной прочностью и высоким коэффициентом сейсмостойкости. Для таких случаев наиболее подходящим является вариант монолитной стены из бетона.

Данный процесс – не из самых простых. В частности, он предполагает 3 последовательных этапа:

сборку (сварку) металлического каркаса будущей стены;
монтаж съемной (несъемной) опалубки;
заливку бетонных стен с последующим уплотнением (трамбовкой) бетонной смеси.

Поскольку бетон, отличающийся значительной твердостью, но «страдающий» плохой эластичностью, не гарантирован от возможных разрушений вследствие вибрации почвы, он должен быть укреплен металлическим каркасом (арматурой).

Такой каркас для монолитной стены представляет собой комплекс стальных прутьев, соединенных друг с другом в виде вертикальных колонн, поперечных балок и плоской сетки из арматуры.

Опалубка выстраивается из деревянных или алюминиевых панелей, демонтируемых после того, как раствор затвердеет. Бывает и несъемная опалубка, в роли которой выступают, например, полистирольные плиты. В дальнейшем они используются в качестве элементов теплоизоляции.

После устройства опалубки переходят к заливке стен бетоном. Обязательным условием данного процесса является соединение каждой новой порции бетонной смеси с еще свежим, незатвердевшим раствором, ранее уложенным внутри опалубки. Такой метод возведения монолитных перегородок требует от строителей, чтобы заливка стен производилась максимально быстро, а лучше непрерывно до тех пор, пока не будет построен весь цельный железобетонный каркас.

Заключительной операцией строительства монолитных стен является уплотнение свежей бетонной массы. Выполняется она при помощи глубинного вибратора или постоянным утрамбовыванием слоев выложенного в опалубку бетона, если такого вибратора нет в наличии.

Можно ли сделать подпорные стенки из бетона?

Очень часто земельные участки под огороды и сады выделяются в местности имеющей сложный рельеф – на крутых склонах, которые необходимо облагораживать. В этом случае крутые склоны, установив подпорные стенки из бетона, преобразуют в систему террас.

Подпорные стенки предотвращают сползание грунта и позволяют строить дома, а также выращивать растения и деревья.

Особенности подпорных стенок

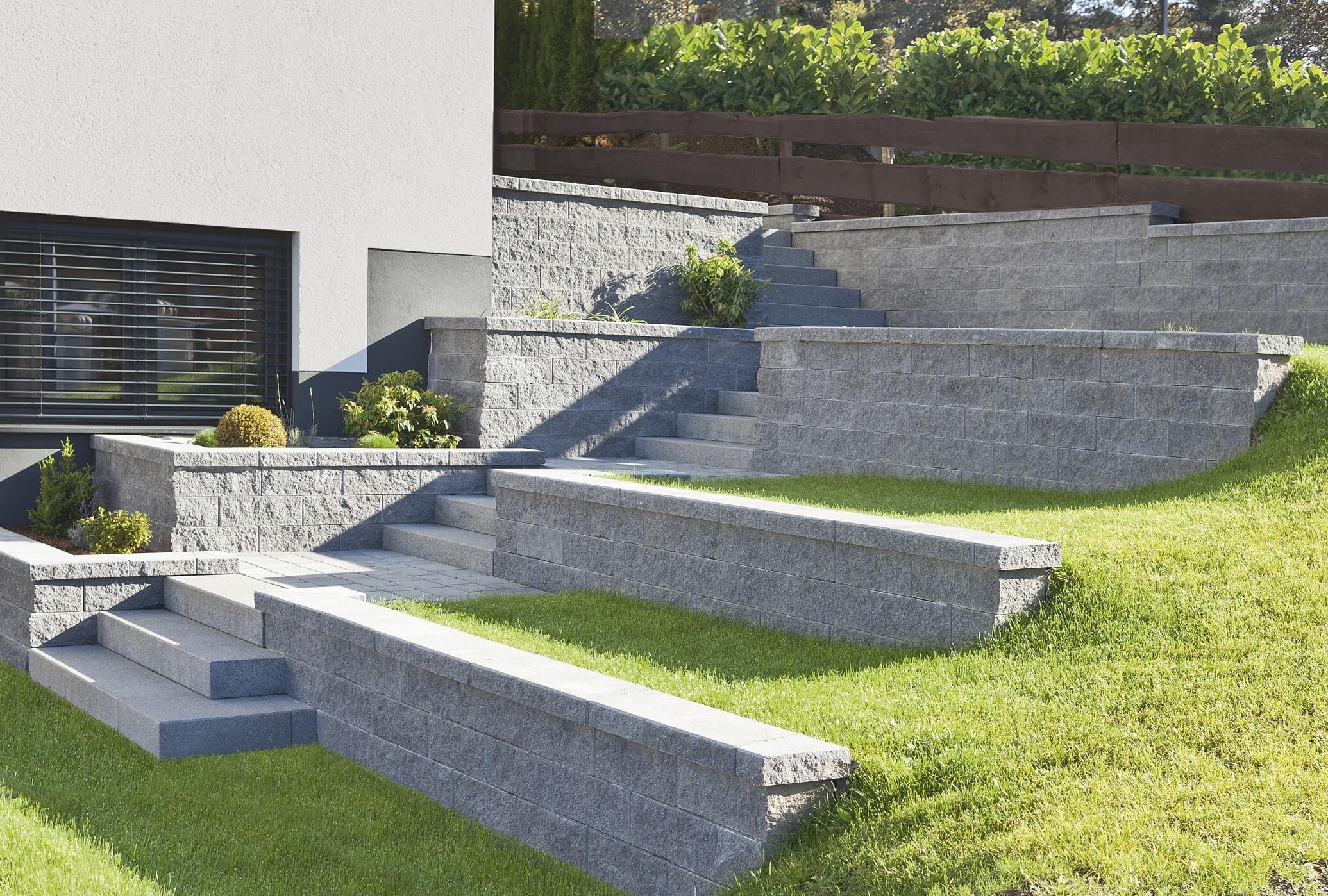

В принципе, подпорная стенка может быть возведена из любого строительного материала: камня, кирпича, шлакоблока, дерева и бетона. Бетон благодаря своей монолитности, дешевизне и простоте монтажа, является одним из самых лучших материалов.

Подпорная стенка должна иметь фундамент, собственно подпорную стенку и водоотводящую систему. Фундамент заглубляется не более чем на 30-40см, а его толщина, для обеспечения прочности всей конструкции, должна быть больше толщины стенки примерно на 20 см.

Кроме того «тело» подпорной стенки должно возводиться с небольшим уклоном. Это необходимо для обеспечения эффективного водоотведения атмосферных осадков в специальную канавку. После заливки стены, пространство между стеной и грунтом заполняют речным песком, а для удаления излишков влаги вдоль стены, на уровне фундамента прокладывают полиэтиленовую или асбоцементную трубу диаметром 80-100 мм.

Технология строительства бетонной подпорной стенки

Этот тип «подпорных» конструкций для облагораживания участков может иметь два варианта:

Бутобетонные стенки;
Железобетонные (монолитные) стенки.

При этом необходимая прочность бутобетонных конструкций достигается при толщине минимум 25 см, монолитной при толщине – от 10 см.

Возведение тела стены начинают с рытья траншеи под фундамент, повторяющей траекторию будущей конструкции. Ориентировочная глубина траншеи при высоте стены 1 метр – 30-40 см. После этого любым подходящим способом, из плотных досок или листового металла толщиной 1-2 мм взводят опалубку.

При этом наружную часть опалубки, для исключения «выпирания» под давлением массы бетона, подпирают деревянными или металлическими колышками. На дно траншеи выкладывают щебневую или гравийную подушку и монтируют армирующую сетку. Допускается использование любых стальных прутков, труб, арматуры, полос железа и т.п., связанных между собой стальной вязальной проволокой.

Кроме армирования, на высоте примерно 5 см от уровня почвы, для обеспечения дренажа, на расстоянии 1 метр, закладывают полиэтиленовые или асбоцементные трубы подходящего диаметра (примерно 80-100 мм). В полученную «форму» заливают бетон.

Для придания презентабельного внешнего вида наружной поверхности бетонной стенки, внутреннюю часть деревянной опалубки обшивают рубероидом, оцинкованным железом или влагостойкой фанерой. Производят заливку и уплотнение бетона. Верхнюю часть стенки защищают цементным железнением или стальным козырьком.

Бутобетонная стенка не нуждается в армировании. Также она более экономична «по цементу». Экономия достигается следующим – основной объем тела стенки занимают камни, битый кирпич и мелкий щебень.

Первый ряд (ориентировочной высотой 150-200 мм) укладывают «насухо», пустоты засыпают мелким щебнем, а поверх ряда заливают жидким цементно-песчаным раствором. За первым рядом следует второй, третий и т.п. Как и в монолитных стенах, в тело конструкции укладывают дренажные трубки и верхнюю часть защищают железнением или козырьком.

устройство, материалы, возведение, виды, конструкция, с уклоном, из бетона, в ландшафтном дизайне

Подпорная стенка в ландшафтном дизайне является абсолютно незаменимым элементом, способным не только украсить участок, но и разделить его на зоны. Поэтому мы решили рассмотреть тему более детально и поведать читателям, как может быть построена подобная конструкция своими руками.

Подпорная стенка представляет собой некий упор, преграду и одновременно довольно оригинальное украшение ландшафта дачи. Особенной популярностью данный элемент ландшафта пользуется очень.

Сегодня мы расскажем вам о том, как, не прилагая особых усилий и не затрачивая серьезных средств, построить стену, которая будет не только формировать клумбы или целый участок разнообразных декоративных насаждений, но и сдерживать грунт от оползней и самовольной геопластики.

Как устроена конструкция

Подпорное сооружение устанавливается практически в любом необходимом вам месте на даче, но состоять она обязательно должна из определенных частей. Это фундамент, который удерживает на себе все сооружение, тело стенки из материала, который вы выбрали, а также специальный водоотвод, способствующий защите основного материала производства.

Какие материалы подойдут для работы

В первую очередь, материал стоит определять исходя из ландшафтного дизайна и стиля участка, подключив фантазию и обязательно собственное мнение. Далее же стоит решать по бюджету. Честно говоря, какой бы материал вы ни выбрали, стоимость не будет серьезно отличаться, только если это не самый дорогой материал и не заказ профессиональной бригаде. Экономьте и делайте все своими руками, так будет гораздо дешевле, да и интереснее.

Подпорная стенка из дерева

Под деревом мы имеем в виду толстые бревна, которые можно устанавливать в землю вертикально или горизонтально, тем самым формируя из них стену.

Бревна выбираются диаметром в 20-30 см, устанавливаются плотно друг к другу, чтобы создать надежную опору для грунта позади и оригинальную внешность для самого сооружения. Для бревен выкапывается специальная траншея, глубиной не менее 40-60 см, в зависимости от высоты подпорной стенки. Такая глубина установки даст серьезную прочность стенке, но учесть стоит и слой дренажа и фундамента.

В принципе, установить бревна можно и на обыкновенную гравийную подушку, но обработать их специальной защитой от влаги просто обязательно. Для этого можно взять профессиональные средства защиты древесины, или же обыкновенное отработанное машинное масло, рубероид и так далее.

Установка происходит очень плотно, в зависимости от решений дизайна, бревна скрепляются арматурой, хомутами, поперечными перемычками и так далее. После, они засыпаются для устойчивости, а с обратной стороны происходит просыпка слоем материалов для создания водоотвода и уже готовым грунтом для клумбы или формирования другого участка для растений.

Сооружение из камня

Довольно редкий вариант, так как процесс устройства такого сооружения считается трудоемким, да и недешевым, ведь купить качественный камень по невысокой цене вряд ли удастся.

Начинается работа с дренажа и фундамента – первоначальных слоев, которые укладываются в специально вырытую траншею по линии хода стенки. После заливки усиленного фундамента (сойдет для этого и строительный мусор – арматура, проволока, гнутые электроды, прочее) поверх него укладывается натуральный камень. Чаще всего, это кварцит, гранит, диабаз и прочие породы, которые наиболее для данного процесса подходят.

Тип кладки выбирать придется вам, и здесь вы можете смело использовать сухую или классическую кладку.

Сухая кладка происходит стандартно, а пустоты прокладываются грунтом с семенами растений – цветов, трав, мха. Если же вы решили класть камень на цементную смесь, то пустоты следует отделать специальной затиркой.

При кладке камня рекомендуется обустраивать качественный дренаж и фундамент, избегать крестообразных стыков, которые влияют на прочность конструкции, перевязывать стенку швами в шахматном порядке.

Вариант из габионов

Популярный сегодня вариант. В готовом виде габионы представляют собой различной формы металлические сетки с каменным материалом внутри. Если подпорная стенка из габионов будет невысокая, то возможна ее установка без фундамента, просто на хорошо расчищенную и подготовленную площадку. Если же высота в 1 метр и более, необходимо будет заливать фундамент с гравийно-песчаной подушкой.

Контейнеры устанавливаются и перевязываются между собой. Установка происходит последовательно, просыпаясь материалом. Если вы используете обыкновенный гравий, можно не особенно ломать голову над производством стенки, но если есть желание получить более декоративный внешний вид, по лицевой стороне необходимо будет аккуратно укладывать плитняк, гранит и прочие материалы, а остальной контейнер просыпать недорогим булыжником, галькой или тем же гравием.

Конструкция из кирпича

Стенки из кирпича как и обыкновенные, с теми же требованиями по фундаменту и раствору для крепления материала, но вот в плане жесткости и давления с внутренней части, они немного отличаются. Таким образом, если стена будет невысокая, в районе полуметра, достаточно кладки в половину кирпича, если от 50 см до 100 см – в кирпич, если стенка высотой более метра, желательно сделать кладку усиленную, в полтора кирпича.

Для фундамента стенки необходим дренаж и перевязка, особенно для высоких стенок. Позади необходимо будет заложить качественную водоотводную систему, так как кирпич особенно не любит влажности.

Сооружение из бетона

Выливать стенки из бетона довольно просто, особенно потомственным строителям или постоянным читателям нашего сайта, ведь мы неоднократно работали с цементом и фундаментами. Достаточно качественной перевязки, стандартного под требования параметров сооружения фундамента с дренажом, опалубки и качественного раствора. Также стоит заметить, что цельная стена может быть тяжелее кирпича или дерева, а потому следует обязательно сделать фундамент более прочным и широким.

Не стоит забывать и о качественной защите готового изделия от влажности грунта, а потому обязательно установите водоотводную систему для сохранения целостности и жесткости нашей конструкции.

Очень часто бетонные стенки получаются не самыми симпатичными, а потому для соблюдения всех требований ландшафтного дизайна, необходимо будет произвести декоративную отделку. Тут уж в помощники привлекайте собственную фантазию, которая и надиктует вам необходимые материалы.

Как сделать водоотвод

Мало засыпать траншею для фундамента песком и гравием, залить качественный фундамент и корректно расположить на нем конструкцию украшения ландшафта и зонирования участка. Очень важно защитить стенку с обратной стороны от влажности, для чего нам и потребуется качественный дренах, водоотводная система.

На данный момент, профессионалы этой области рекомендуют мастерам устанавливать следующие типы водоотводов:

Подземный дренаж представляет собой специальную перфорированную дренажную трубу, которая оборачивается в геотекстиль и устанавливается в самом основании конструкции стенки. Благодаря трубе вода не накапливается, а просто уходит по ней в любое место слива;
Наземный дренаж устанавливается с обратной стороны стенки из любого рыхлого материала, который не дает воде доходить до поверхности материала сооружения, а дает возможность воде уходить вниз. Это может быть гравий или битый кирпич;
Дренаж с фильтрационными отверстиями в стенке можно сделать в конструкции из камня или бетона. Для этого необходимо в каждом втором ряду кладки оставить всего лишь один вертикальный шов без скрепляющего материала. Именно через эти швы, которые должны быть расположены через каждые 1,5- 2 м, и будет уходить вода.

Устройство подпорных стенок требует определенного внимания, а потому выберите материал, выполните все требования и не забудьте о самом главном, что вы хотите сделать на участке – украсить ландшафт. Именно в такой последовательности и если все делать правильно, вы сможете добиться хороших результатов.

Строим подпорную стену своими руками (видео)

Сегодня мы поговорили об очень интересном оформлении дачной территории, которое помогает с удерживанием грунта, разделением участка на зоны и декорированием, но не забывайте обращаться к нашим материалам и в будущем, ведь вас ожидает много интересного! Рекомендуем узнать, как укрепить склоны и укосы на дачном участке.

Как заливать бетонную подпорную стену

Если вы хотите построить бетонную подпорную стену, вам следует подумать о том, чтобы залить стену, а не делать ее из бетонных блоков. Заливная стена намного прочнее и, как правило, служит намного дольше, чем блочная стена. Залить бетонную подпорную стену не так сложно, и это простое руководство с практическими рекомендациями покажет вам, что делать. Давайте начнем.

Примечание: Перед тем, как начать, вам следует проконсультироваться с местным инспектором по строительству в вашем районе, чтобы узнать, сколько арматуры требуется для подпорных стен и как ее следует укладывать и размещать.

Измерьте и отметьте места опоры

См. План или схему подпорной стены. Затем используйте краску для разметки и измерительную ленту, чтобы разметить и отметить место для опор. Убедитесь, что вы измерили и повторно измерили, прежде чем наносить краски на землю.

Выкопайте опору

Опять же, обратитесь к планам подпорной стены, чтобы определить, на какую глубину вам нужно выкопать опоры.Затем возьмите лопату и кирку и начните копать опору для подпорной стены. Если у вас нет плана стены, вам следует проконсультироваться с местным строительным инспектором, чтобы узнать, какой глубины должны быть опоры в зависимости от высоты вашей стены.

Сборка форм
Перед тем, как приступить к заливке подпорной стены, вам необходимо построить формы. Для этого вам нужно вбить колья в землю в том месте, где вы выкопали опоры.Расстояние между кольями будет зависеть от толщины подпорной стены и толщины деревянных досок, используемых в качестве опалубки.
Например, если вы заливаете подпорную стену толщиной 12 дюймов и будете использовать деревянные доски толщиной 1 1/2 дюйма для ваших форм, вам нужно будет расположить стойки на расстоянии примерно 15 дюймов (12 дюймов). дюймов для подпорной стены плюс два куска деревянной доски толщиной 1 1/2 дюйма). Вы также должны убедиться, что колья достаточно длинные, чтобы поддерживать форму на высоте подпорной стены.Затем прикрутите деревянные доски к внутренней стороне кольев. Убедитесь, что вы прикручиваете внутреннюю часть планки к стойке.
Размещение арматуры
Следуйте инструкциям офиса инспектора строительства при укладке стальной арматуры в фундамент и выполнении вертикальных прогонов арматуры внутри опалубки.
Mix Concrete

Залейте подпорную стену
Прикатайте тачку с цементом к деревянным опалубкам и залейте цементом основание и форму. Когда формы заполнятся цементом, можно разгладить верх стены. Обратитесь к инструкциям на мешке для цементной смеси и дайте цементу полностью затвердеть или высохнуть, прежде чем снимать формы.
Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.
Бетонные подпорные стены — Сеть ландшафтного дизайна
Многие подрядчики избегают заливного бетона, предпочитая использовать блоки CMU с оштукатуренными поверхностями. Риск появления трещин в залитых стенах и сложность их ремонта делают блоки и штукатурку более щадящим выбором. Эта простая подпорная стена использует красивую модернизацию крышек из травертина.
Пожалуй, лучшие образцы бетонных стен можно увидеть каждый день вдоль автострад, где эти сооружения возводятся в массовом масштабе.Наблюдайте за любым из них в процессе, и вы по-настоящему оцените навыки, необходимые для формирования и заливки идеальной стены. В этом процессе может произойти так много вещей, которые могут пойти не так, что это сложное решение для подпорных стен жилого ландшафта.
Профессиональный совет: С заливным бетоном вы должны формировать негатив, что может быть визуальной проблемой. Блочные стены всегда строятся в позитивном ключе. Если возникнет проблема, мы сразу ее увидим. — Джозеф Хейттль, Huettl Landscape Architecture, Уолнат-Крик, Калифорния
Бетонная подпорная стена
Бетонная подпорная стена (PDF)
Наливные бетонные стены сложно установить, но они прекрасно сочетаются с архитектурными элементами современного дома.
Большинство ландшафтных подрядчиков в районах с сильными дождями или экстремальными погодными условиями избегают работ с мелким бетонным покрытием из-за их проблем. Вуди из компании Woody’s Custom Landscaping в дождливом Ванкувере, штат Вашингтон, не рекомендует их для своих проектов.«Когда бетонная стена выходит из строя, все кончено. Вам нужно построить новую стену с нуля. Трещины — огромная проблема — конечно, вы можете их залатать, но это сложно сделать. Мы считаем всю стену потерей, потому что долгосрочного решения нет. . » Однако они растут в разбросанных анклавах с умеренным климатом, таких как южная Калифорния, где современный дизайн вызвал новую волну интереса к этому типу подпорной стены.
Woody также подчеркивает важность квалифицированных подрядчиков по бетону. «Формы должны быть безупречными.В противном случае вы рискуете вызвать волну или выпуклость в стене. Там, где требуются строгие геометрические формы, такие вариации могут иметь катастрофические последствия. Кроме того, сам бетон должен быть идеально утрамбован, чтобы стена имела гладкую поверхность. Это сложно сделать с подпорными стенами, потому что внутри так много стали — это много арматуры, привязанной к огромным опорам ».
Эта неумолимая природа заливного бетона объясняет, почему их не часто можно увидеть в жилых помещениях. Развитие более надежных систем подпорных стен и использование сердцевины CMU позволяет ландшафтному дизайнеру добиться великолепного внешнего вида без затрат и риска.Однако некоторые ландшафтные архитекторы и их клиенты, которые расширяют архитектурные элементы современного дома из литого бетона, должны использовать этот материал в своих наружных стенах и подпорных стенах.
Ландшафтный архитектор Джозеф Хюттл из Уолнат-Крик, Калифорния, использует оба этих метода. «Нет никаких сомнений в том, что бетонная стена 8 дюймов прочнее, чем стена из 8-дюймовых блоков. Вы можете использовать добавки, которые помогут приспособиться к климатическим условиям для лучшего контроля проникновения влаги. Для стен ниже четырех футов мы используем систему стяжек Simpson, которую мы бригады научились позволять нам заливать стены быстро и с высокой степенью успеха.Обратной стороной является то, что на создание форм уходит много времени, но когда они подняты и заливка завершена, делать больше нечего. Кроме того, вы не увидите ошибку, пока не загрузите формы «.
В этом красивом небольшом доме при входе штукатурка сочетается с травертиновым покрытием и настенными крышками. Это демонстрирует, насколько элегантными могут быть простые решения, которые со временем могут оказаться более устойчивыми. Стену из блоков с штукатуркой можно легко отремонтировать или заменить штукатуркой, если произойдет обесцвечивание или просачивание воды из горшков наверху.Саженцы, находящиеся в непосредственном контакте с подпорными стенками, могут быть рискованным выбором из-за опасности просачивания воды через стену, нарушающей ее структурную основу и обесцвечивающей поверхность.
Большинство озеленителей сегодня могут добиться подобного вида с блочной сердцевиной CMU, оштукатуренной так, чтобы она напоминала заливной бетон. «Мы используем блок с твердой штукатуркой, которая выглядит идентично заливному бетону. Нам также нравится использовать гладкую штукатурку, которая также выглядит так же хорошо. Но у нас были некоторые трудности с растрескиванием этих покрытий на стенах из блоков в местах стыков раствора под ними. если кладка не на высшем уровне.«
Если будет использоваться заливной бетон, его должен спроектировать ландшафтный архитектор, чтобы обеспечить наличие подходящих опор и стали. Например, если гидроизоляция не работает и влага вызывает обесцвечивание поверхности стены, пусть даже незначительно, штукатурка может быть снята, утечка устранена, а стена восстановлена, чтобы она выглядела как новая. Сравнительно с заливным бетоном такая проблема губительна. Наливные бетонные стены также дают возможность создать вид отделки в форме доски. Узнайте больше о том, как получить картонный бетон.Также возможно добиться очень органичной и креативной отделки, такой как эта уникальная вертикальная бетонная стена.
Фундамент будет выступать наружу от лицевой стороны стены или сзади, в зависимости от типа, указанного архитектором или инженером. Это действительно имеет некоторое влияние на прилегающие насаждения у основания стены. Чрезмерно большие опоры, выступающие на значительное расстояние от стены, могут создать проблемы с дренажем газона. Также предотвращает выкапывание посадочных ям кустарников и деревьев.По этой причине ваш дизайнер согласовывает размер и размеры фундамента с мощением или посадкой, которые проходят вдоль поверхности подпорной стены, чтобы учесть любые ограничения.
Строительство подпорной стены — Боб Вила
Фото: shutterstock.com
Подпорные стены предлагают эстетические, а также практические преимущества: они не только украшают дом, но и препятствуют эрозии почвы и обеспечивают уединение для жилых помещений на открытом воздухе. Подпорные стены даже повышают стоимость дома, чаще всего вознаграждая домовладельцев хорошей окупаемостью инвестиций.
Материалы подпорных стен
Если вы планируете построить подпорную стену, вы можете выбрать из широкого диапазона материалов. Какой материал лучше всего подходит для вашей стены, зависит от нескольких факторов: вашего личного чувства стиля, бюджета проекта и нюансов, о которых идет речь. Домовладельцы, возводящие подпорную стену, часто используют один из следующих материалов.
Блокирующие бетонные блоки. Доступные во многих формах, фактурах и цветах, блокирующие бетонные блоки не требуют использования строительного раствора, экономичны и обладают высокой прочностью, обеспечивая как огнестойкость, так и водонепроницаемость.
Шпалы. Недорогой вариант, шпалы имеют существенный недостаток: с ними неудобно работать, требуются трудоемкие операции по распиловке и сверлению.
Натуральный камень. Это самый дорогой из всех — по крайней мере, на начальном этапе. Однако в течение очень длительного срока службы подпорная стена из натурального камня не требует значительного ухода.
Кирпич. Очень прочный, кирпич обеспечивает изысканный вид, но по цене — стоимость материалов выше, чем для большинства других вариантов, и для достижения наилучших результатов рекомендуется нанять профессионала.
Шлакоблок. Главное преимущество шлакоблока — его низкая цена. Хотя сам по себе шлакоблок не очень привлекателен, его можно покрасить или покрыть штукатуркой.
Бетон. Бетон без украшений может выглядеть довольно утилитарно, но его можно украсить краской или даже облицовкой камнем. Хотя подпорные стены этого типа относительно недороги, их сложно отремонтировать или удалить.
Найдите проверенных местных профессионалов для любого домашнего проекта
+
Строительство подпорной стены
Для среднего мастера построить подпорную стену проще всего, если использовать кладочные блоки, которые будут укладываться не выше трех футов , без цемента, связывающего камни или бетонные элементы.Конечно, опытные любители могут выполнить более сложные установки кладки или построить подпорные стены из других материалов, но новичкам с такими амбициозными целями рекомендуется работать с опытным подрядчиком по ландшафтному дизайну.
Начните с разметки участка, на котором вы собираетесь построить подпорную стену. Для этой задачи используйте деревянные колья и каменную леску. (Для изогнутой стены нанесите вместо этого разметку садовым шлангом или краской из пульверизатора.) Удалите весь свободный мусор и растительный материал, включая траву, с обозначенной области.
Фото: shutterstock.com
Лопатой вырыть траншею для основания первого ряда кладки. Траншея должна опускаться на один дюйм на каждые восемь дюймов запланированной высоты стены. Итак, если вы строите подпорную стену высотой три фута, то четыре с половиной дюйма первоначального ряда кладки должны располагаться ниже уровня земли.
Выровняйте заднюю и нижнюю часть траншеи ландшафтной тканью, затем установите перфорированную дренажную трубу по ее длине. Добавьте четыре дюйма гравия, выровненного и утрамбованного, а затем один дюйм подсыпного песка.
До этого момента вы делали фундамент, на котором будет стоять подпорная стена. Пришло время построить настоящую стену, один ярус за раз. Соедините камни или бетонные элементы друг с другом как можно ближе. По окончании каждого ряда засыпайте гравий лопатой; это не только укрепляет стену, но и способствует дренажу. (Другой способ предотвратить накопление влаги — это добавить дренажные отверстия у подножия стены.)
Распределите следующие ряды кладки так, чтобы стена слегка наклонялась в сторону холма, на котором вы устанавливаете стену.Построив стену с наклоном назад, вы нейтрализуете действие силы тяжести.
Еще больше укрепите стену, высадив вдоль ее вершины цветы и небольшие растения. Корни помогают удерживать почву вместе, а растительность дает дополнительное преимущество в виде слияния подпорной стены с окружающей средой. Не сажайте деревья и кусты близко к кладке, так как их мигрирующие корни могут легко ослабить стену, которую вы так усердно возводили.
Найдите проверенных местных профессионалов для любого домашнего проекта
+
Монтируемые подпорные стены | Журнал Concrete Construction
Съемные бетонные опалубки могут создавать вертикальную бетонную подпорную стену практически любой желаемой формы.Большие стены и особые ситуации требуют проектирования профессиональным инженером. В этой статье описывается типичная процедура установки простой подпорной стены высотой менее 4 футов на хорошей почве. Однако рекомендуется получить одобрение местного строительного управления на проект.
Выровняйте траншею под фундамент на земле. Выкопайте траншею примерно до 3 футов шириной и желаемой глубины, обычно 12 дюймов. Убедитесь, что несущая способность почвы соответствует проектным характеристикам, обычно 2000 фунтов на квадратный фут, а глубина траншеи соответствует глубине промерзания.
Установите стальные арматурные стержни в соответствии со строительными чертежами, используя защитные блоки и распорные стулья для их размещения. Обычно стержни имеют номер 4, но обращайтесь к строительным чертежам. Нижний слой арматуры обычно находится на высоте 3 дюймов над землей и поддерживается арматурными стульями или бетонными кирпичами. Он включает в себя пять рядов стержней, идущих параллельно длине стены. Одна линия проходит по средней линии основания, а другие отстоят на 8 дюймов по центру от соседних стержней.Нижний слой также включает один стержень, перпендикулярный длине стены, лежащий поперек стержней, идущих параллельно, через каждые 18 дюймов по центру.
Установите дюбели так, чтобы их нижние ножки заходили на одну перпендикулярную планку в нижнем слое и выступали в сторону открытой (незаземленной) стороны стены. Верхняя ножка выходит прямо вверх. Вертикальная опора должна быть такой длины, чтобы она не превышала запланированную высоту окончательной стены на 1 дюйм. Если стержни не заходят так далеко, каждый стержень может быть снабжен перемычкой.Установите горизонтальные стержни стержня, с одной линией арматуры поперек дюбелей через каждые 12 дюймов вверх по стене.
Верхний слой арматуры располагается на стульях так, чтобы он был на 6 дюймов выше нижнего слоя. Он состоит из трех полос стержней, параллельных длине основания, примерно над тремя линиями в нижнем слое, который находится ближе всего к земле со стороны стены. Добавьте перпендикулярный стержень, проходящий через три параллельные линии через каждые 18 дюймов в центре.
После осмотра арматуры залейте бетон, как правило, под давлением не менее 3000 фунтов на квадратный дюйм в траншею для фундамента.При заливке сделайте шпоночный паз 2×4 в основании с открытой (незаземленной) стороны верхней ножки дюбелей, отделенной от дюбелей на 1–1½ дюйма.
После затвердевания фундамента установите стеновую опалубку. Установите формы для толщины стенки 8 дюймов по центру шпоночного паза. Установите распорки так, чтобы верхняя ножка каждого дюбеля находилась на расстоянии не менее 1 дюйма от форм. Залить в формы бетон заданной прочности и должным образом встряхнуть, чтобы обеспечить уплотнение бетона.
После того, как стена будет завершена, установите дренажный камень и плитку поверх земляной стороны основания вдоль стены.Заполните камень на глубину не менее 12 дюймов и ширину не менее 12 дюймов. Выдвиньте дренажную плитку на дневной свет с правильным уклоном для эффективного дренажа. Накройте камень подходящей фильтровальной тканью и засыпкой.
— Радж Джалла, ЧП, президент Consulting Engineers Corp. (www.engineer-cec.com), признанного на национальном уровне эксперта в области проектирования подпорных стен. Питер Вандерверф — президент Building Works Inc. (www.buildingworks.com), консалтинговой фирмы, которая помогает компаниям внедрять новые строительные продукты.
Как построить бетонную подпорную стену своими руками
Даже если у вас нет уклона, подпорные стены — отличный способ добавить текстуру и объем вашему двору. Когда мы с мужем решили переделать наш двор, первое, что я поняла, что хочу (просто потому, что), была подпорная стена, что привело нас к вопросу: «Как построить подпорную стену из шлакоблоков?»
Хотя я немного сомневался, стоит ли браться за строительство подпорной стены самостоятельно, это казалось вполне выполнимым, когда мы узнали, как это делать.Не поймите меня неправильно. Вытаскивать эти бетонные блоки не было пикником, но я потренировался на пару выходных, и у меня тоже есть красивая стена, чтобы показать это. Прочтите руководство о том, как построить подпорную стену из шлакоблоков с арматурой.
Необходимых инструментов:
Рулетка
уровень
Мастерок
Тачка (для замеса бетона)
Лопата
Тампер
Строка
Колья деревянные
Станок для гибки арматуры (Если есть возможность, арендуйте, а не покупайте!)
Рабочие перчатки (Всегда надевайте при работе со стальной арматурой и / или бетоном.)
Защитные очки
Вам понадобятся материалы:
Смесь воды, цемента, гравия и песка
Связующий элемент, состоящий из воды, песка и цемента и используемый в качестве «клея» для строительных работ. Ваш местный магазин товаров для дома может помочь вам выбрать правильные смеси для бетона и раствора для вашего проекта.
Сокращение от «арматурного стержня», арматура работает как натяжное устройство, чтобы железобетонные конструкции оставались прочными и находились на месте.Проконсультируйтесь с вашим местным отделом планирования, чтобы узнать, какие размеры лучше всего подходят для вашего конкретного проекта.
Шаг 1. Проверьте местные строительные нормы и правила
Чтобы убедиться, что ваш запланированный проект реализуется, обратитесь в местный отдел планирования / строительства. В зависимости от того, где и какой высоты вы хотите построить стену, вам может потребоваться разрешение или могут быть определенные конструктивные или водоотводные правила, которым вы должны следовать. Вам также может потребоваться принять во внимание ограничения на отступление (насколько близко к вашей линии собственности может быть стена).Наконец, рекомендуется обратиться в местную коммунальную компанию, чтобы убедиться, что нет труб, проводов или газопроводов, с которыми вы столкнетесь при подготовке фундамента стены.
Шаг 2. Выберите блоки
Традиционно подпорные стены строились из стандартных бетонных блоков, известных как CMU (бетонные блоки), или «шлакоблоки», как их чаще называют в США. Обычно эти блоки имеют размер 8 на 8 на 16 дюймов. У здоровенных парней есть два отверстия (ячейки AKA), которые помогают стабилизировать стену с помощью арматуры, проходящей через них.Поскольку сами по себе они не очень привлекательны, подпорные стены из шлакоблоков часто покрывают камнем или каменным шпоном. Сама по себе подпорная стена из шлакоблока не стоит больших затрат, так как стоимость каждого шлакоблока составляет всего около 1–2 долларов. Дополнительная стоимость шпона резко варьируется в зависимости от таких факторов, как тип камня, качество камня, а также от того, выбираете ли вы натуральный или искусственный камень. Хорошая новость заключается в том, что, построив стену самостоятельно, вы сэкономите сотни долларов на оплате труда.
Совсем недавно были разработаны разъемные лицевые блоки, чтобы избавить вас от лишнего шага по укладке фанеры на CMU, что делает их хорошим выбором для простой подпорной стены. Этот вариант стандартного бетонного блока изготовлен таким образом, что одна сторона имеет текстуру, напоминающую грубый камень, и бывает разных цветов, помимо серого бетона. Эти блоки, как правило, являются гораздо более экономичным вариантом, потому что они по-прежнему стоят всего около 2-3 долларов за штуку без дополнительной необходимости в дорогостоящем шпоне.
К сожалению, я влюбился в особый каменный шпон, поэтому мы пошли по пути стандартного шлакоблока плюс шпон, как вы увидите в следующих шагах.
Шаг 3: Расчет блоков для подпорной стены
Независимо от того, какой тип блока вы выберете, чтобы определить, сколько стоит купить, вам необходимо определить размеры вашего проекта стены. Используйте лопату, чтобы отметить в земле, где вы хотите построить стену, и выложите участок с деревянными кольями на расстоянии не более 7-8 футов друг от друга.Обвяжите столбики веревкой на той высоте, на которой должна быть готовая стена. После того, как у вас есть этот набор, измерьте длину желаемой стены и разделите это число на длину каждого отдельного блока. Например, если вы делаете стену длиной 32 фута, сначала вы умножаете 32 на 12, чтобы получить общее количество дюймов (384 дюйма), а затем делите количество дюймов на длину одного блока. Итак, если мы используем стандартный шлакоблок длиной 16 дюймов, мы делим 384 дюйма на 16 дюймов, чтобы выяснить, сколько шлакоблоков нам понадобится для нижнего ряда блоков в нашей стене.В этом примере нам понадобится 24 шлакоблока для первого ряда.
Теперь, в зависимости от того, какой высоты вы хотите, чтобы ваша стена была, умножьте свою продольную фигуру из шлакоблока на количество рядов, которые вам понадобятся, чтобы достичь высоты веревки. Чтобы продолжить наш пример, приведенный выше, если мы используем шлакоблоки стандартных размеров и хотим, чтобы наша стена была 6 футов высотой, мы умножаем 6 на 12, чтобы получить общую высоту в дюймах, а затем делим это число на 8 ( высота каждого шлакоблока в дюймах).В этом случае наши расчеты показывают, что нам потребуется 9 рядов шлакоблоков, уложенных друг на друга, чтобы достичь 6 футов в высоту для стены длиной 32 фута.
Теперь, чтобы узнать, сколько всего блоков нам понадобится (опять же, исходя из стандартных размеров шлакоблоков), мы просто умножаем количество блоков, которые нам нужны в одной строке, на количество строк, которые нам понадобятся. В нашем примере мы умножаем 24 блока в строке на 9 строк, чтобы получить 216 блоков.Теперь мы точно знаем, сколько блоков нам понадобится, чтобы построить стену размером 32 фута в длину и 6 футов в высоту. (Совет: купите примерно на 10 процентов больше шлакоблоков, чем вы рассчитали, потому что, в конце концов, «всякое» происходит. В нашем примере мы должны купить около 22 дополнительных блоков, всего 238 блоков.)
Шаг 4: Подготовьте фундамент
Точный тип фундамента, который вам нужен, будет зависеть от размера и назначения стены, которую вы строите (например, декоративная садовая стена илиподпорная стенка, сдерживающая откос). В вашем местном отделе планирования и строительства должны быть конкретные инструкции, которым вы должны следовать, или вы можете проконсультироваться с инженером-строителем по мельчайшим деталям.
Как правило, для стены вам нужно создать нижний колонтитул, прочный фундамент для бетонной подпорной стены, состоящий из траншеи для фундамента, арматуры и заливного бетона. Сначала выкопайте траншею глубиной около 12 дюймов и вдвое больше ширины цельного блока.Если мы используем шлакоблоки стандартного размера, траншея для фундамента должна быть шириной 16 дюймов. Используйте трамбовку, чтобы уплотнить грязь, и используйте уровень, чтобы убедиться, что поверхность достаточно ровная. Удалите или добавьте утрамбованную грязь, чтобы при необходимости отрегулировать уровень дна траншеи.
Далее идет арматурный стержень, который будет действовать как вертикальное армирование вашей подпорной стены из шлакоблока. Опять же, обратитесь в местный строительный отдел для получения наиболее точных рекомендаций по размеру арматуры и расстоянию для проектируемой стены.
Вообще говоря, вы будете сгибать арматурный стержень в L-образную форму, чтобы длинный край мог выступать вертикально через шлакоблоки, а короткий край мог укореняться в бетоне. Не забудьте перчатки и защитные очки! Несмотря на то, что изгиб арматуры возможен без профессионального оборудования, для этого настоятельно рекомендуется арендовать станок для гибки арматуры. После сгибания каждая L-образная форма должна иметь длинный край примерно на уровне стены и короткий край примерно в 12 дюймов.
После того, как ваша арматура подготовлена, перемешайте бетон и вылейте в траншею, заполняя ее примерно на 2-3 дюйма от верха. Затем поместите арматурный стержень Ls в бетон так, чтобы короткий конец был обращен к внешней стороне стены. Прижмите каждую деталь к основанию бетона и убедитесь, что она торчит вертикально. Установка арматурного стержня с шагом 32 дюйма (или любого другого шлакоблока) является стандартной, но просто убедитесь, что расстояние между арматурными стержнями соответствует используемому вами размеру блока.
Залейте траншею бетоном и оставьте на 3-7 дней. Полностью вылечить его не удастся почти месяц, но вам будет достаточно сложно продолжить свой проект.
Шаг 4. Постройте стену
Можно укладывать стену в сухую укладку, но для дополнительной устойчивости (я живу в стране, пострадавшей от землетрясений), начните с ровного слоя раствора, а затем положите на нее бетонные блоки бок о бок. При необходимости поместите блоки через вертикальный стержень.При желании нанесите тонкий слой раствора между блоками кельмой.
Используйте уровень по мере продвижения и резиновый молоток, чтобы при необходимости внести небольшие поправки. Когда ваш первый ряд будет завершен, переходите ко второму ряду и так далее, пока стена не достигнет желаемой высоты. В конце засыпьте ямки в шлакоблоках щебнем или более строительным раствором.
Шаг 5: Отделка стены
Заключительные этапы строительства простой подпорной стены из блоков зависят от того, как вы хотите ее закончить.Если вы использовали стандартные шлакоблоки, возможно, вы захотите добавить замковый камень и шпон. Если вы уже выбрали разделенные лицевые блоки с эффектом натурального камня, возможно, вам просто понадобится замковый камень, и все готово.
Узнайте больше об использовании бетона в дизайне интерьеров здесь.
Изображения использованы с разрешения, любезно предоставлены Кейт Де Пальма и www.shutterstock.com
Могу ли я построить подпорную стену из бетона?
Могу ли я построить подпорную стену из бетона?
3 мая 2021 г.
Подпорные стены могут полностью преобразить внешнее пространство, и их не так сложно построить.Если вы планируете сделать подпорку самостоятельно, самое важное решение — из какого материала ее сделать. Камень или кирпич — два очевидных ответа, но эти материалы могут быстро стать дорогими. Бетон может быть не таким популярным вариантом, но на самом деле у него есть много преимуществ.
Стоимость
Одно из самых очевидных преимуществ бетона — это его стоимость. Бетон всегда будет дешевле, чем такие материалы, как камень и бетон. Еще лучше то, что доступность не идет за счет эстетики или эффективности.
Прочность
Бетон
не только доступен по цене, но и невероятно долговечен. Есть основания ожидать, что ваша бетонная подпорная стена прослужит десятилетия при минимальном обслуживании. В отличие от кирпича или камня, вы можете построить подпорную стену из бетона и не беспокоиться о том, чтобы поддерживать ее в рабочем состоянии.
Еще лучше, бетон — это еще и прочный материал. Бетонная подпорная стена может выдержать небольшой вес и не сломается в экстремальных погодных условиях, таких как дождь, снег или ветер.
Установка
Бетонная подпорная стена — это довольно простой проект, доступный как для опытных, так и для начинающих мастеров. Если вы хотите узнать больше о бетонных работах, строительство подпорной стены — отличное место для начала.
Эстетика
Бетон — невероятно универсальный материал. При правильном планировании и ноу-хау можно сделать бетон, похожий на все типы различных материалов.Если вы не против, чтобы он выглядел как бетон, вы можете изменить эстетику, добавив кривые, углы и штамповки. Бетонные подпорные стены можно сделать так, чтобы они выглядели так, как вы себе представляете, с помощью небольшой работы.
Подпорная стена — отличный домашний проект, а бетон — идеальный материал для использования. Конечно, если вы беспокоитесь о том, чтобы выполнить этот проект самостоятельно, стоит проконсультироваться с профессионалом. Посетите www.razorbackconcrete.com, чтобы узнать больше.
Источники:
https: // unsplash.ru / photos / WWcZjFTpRWE
Как построить бетонную подпорную стену 2020
Как построить бетонную подпорную стену 2020

Бетонная подпорная стена с использованием 2 * 12
Возможно, вы читали наш оригинальный блог о том, как построить бетонную подпорную стену. Это объяснит, как построить часть подпорной стены 2 с использованием системы Doug Fir 2 * 12. Эта система используется в наших проектах большую часть времени.
Думайте об этой подпорной стене, как о баскетбольной площадке старой школы 70-х годов.Где были только жесткие фолы, и если вы ударялись о бетонную стену, вы знали, что находитесь за пределами игровой площадки.
Кроме того, отделка этой стены имеет уникальный вид дерева. Использование этой системы также дает вам время спланировать окончательный вид.
После того, как мы выкопаем грунт и выйдем на нужный размер и глубину. В большинстве случаев опоры имеют ширину не менее 3 футов и толщину 18 дюймов с арматурой 12 дюймов по центру.
Мы начинаем с изготовления деревянных кольев и размещаем их примерно на 4–5 футов по центру, убедившись, что каждый из них стоит вертикально.
После того, как деревянные колья будут на месте, пора начинать устанавливать наши 2 * 12. Как только задняя часть обрамлена, мы начинаем устанавливать арматурный стержень №4 или №5 на 12 дюймов по центру. Это может измениться в зависимости от высоты стены или инженерных чертежей.
После того, как арматурный стержень установлен, мы добавляем стенные стяжки и клинья, чтобы помочь скрепить стену. Затем повторите тот же процесс, чтобы закрыть переднюю часть. Как только фасад будет приближен, самое время заняться БЕТОНОМ !!!!!
Навигация по записям
Previous Post:Диван в кухне фото интерьер: Диван на кухне: фото дизайна интерьера
Next Post:Ремонт квартиры фото дизайн: Фото ремонта квартир 50 альбомов работ компании Ремстарт г. Санкт-Петербург

Страница не найдена — ГидФундамент

Страница не найдена — ГидФундамент

Страница не найдена — ГидФундамент

Страница не найдена — ГидФундамент

Как сделать подпорную стенку из бетона своими руками. Идеальный заливной дом из бетона

Монолитные бетонные стены

Опирание стены на фундамент

Заливка монолитных стен

Как вибрировать бетон

Стеновые бетонные панели

Панельные бетонные стены

Как класть бетонные блоки

Новый тип строителсьтва

Причины использования

Неоспоримые плюсы

Устройство и функции подпорных стен

Что может повлиять на устойчивость подпорных стен

Основные моменты в организации подпорной стены

Обустройство подземной части

Как организовать водоотвод, дренаж и гидроизоляцию

Обустраиваем бетонную подпорную стенку

Заключение

Разновидности стен и способы их возведения с помощью бетонных конструкций

Какие бывают блоки на основе бетона?

Заливка монолитных стен бетоном

Можно ли сделать подпорные стенки из бетона?

Особенности подпорных стенок

Технология строительства бетонной подпорной стенки

устройство, материалы, возведение, виды, конструкция, с уклоном, из бетона, в ландшафтном дизайне

Как устроена конструкция

Какие материалы подойдут для работы

Подпорная стенка из дерева

Сооружение из камня

Вариант из габионов

Конструкция из кирпича

Сооружение из бетона

Как сделать водоотвод

Строим подпорную стену своими руками (видео)

Как заливать бетонную подпорную стену

Leave a Reply Отменить ответ
